PROLITE T5561MTS - Écran tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile interactif IIYAMA PROLITE T5561MTS
Taille de l'écran	55 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	LED
Type de panneau	IPS
Temps de réponse	8 ms
Angle de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB, VGA, RS232, Audio
Alimentation électrique	100-240V AC, 50/60Hz
Consommation d'énergie	Max 150W
Dimensions (L x H x P)	1232 x 715 x 75 mm
Poids	25 kg
Compatibilités	Compatible avec Windows, Android, Linux
Fonctions principales	Écran tactile multi-touch, affichage interactif, tableau blanc numérique
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant non abrasif
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente IIYAMA
Sécurité	Conforme aux normes de sécurité CE et RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - PROLITE T5561MTS IIYAMA

Comment calibrer mon écran IIYAMA PROLITE T5561MTS ?

Pour calibrer votre écran, accédez au menu OSD, sélectionnez 'Paramètres', puis 'Calibration'. Suivez les instructions à l'écran pour ajuster la sensibilité tactile.

Pourquoi mon écran ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de brancher l'écran sur une autre source d'alimentation.

Comment résoudre un problème de décalage d'image ?

Assurez-vous que la résolution de votre PC correspond à la résolution native de l'écran (1920 x 1080). Vous pouvez ajuster cela dans les paramètres d'affichage de votre système d'exploitation.

Mon écran affiche des couleurs incorrectes, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD. Vous pouvez aussi essayer de réinitialiser les paramètres d'usine de l'écran.

Le tactile ne fonctionne pas, que dois-je faire ?

Assurez-vous que les pilotes tactiles sont installés sur votre ordinateur. Si le problème persiste, essayez de redémarrer l'écran et l'ordinateur.

Comment activer ou désactiver la fonction tactile ?

Accédez au menu OSD, sélectionnez 'Paramètres', puis 'Tactile'. Vous pourrez activer ou désactiver la fonction tactile à partir de là.

Quel type de câbles dois-je utiliser pour connecter mon écran ?

Vous pouvez utiliser un câble HDMI, DisplayPort ou VGA, selon les ports disponibles sur votre ordinateur et l'écran.

Mon écran s'éteint tout seul, que faire ?

Vérifiez les paramètres de mise en veille dans le menu OSD et dans les paramètres de votre système d'exploitation. Assurez-vous également que le câble d'alimentation est bien connecté.

Comment nettoyer mon écran IIYAMA PROLITE T5561MTS ?

Utilisez un chiffon doux et sec ou légèrement humide. Évitez les produits chimiques agressifs qui pourraient endommager l'écran.

Où puis-je trouver les pilotes pour mon écran ?

Les pilotes peuvent être téléchargés sur le site officiel d'Iiyama dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI PROLITE T5561MTS IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC et aux directives EMC sur les basses tensions 2006/95/EC.

Attention

Ce produit est de type 'A'. Dans le cadre d'une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l'utilisateur de prendre les mesures nécessaires.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)..3 SERVICECLIENT 3 ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4 VERIFICATION DU CONTENU DE L'EMBALLAGE 4 DEBALLAGE 5 SPECIAL NOTES ON: ProLite T5561MTS. 5 COMMANDES ET CONNECTEURS : MONITEUR 6 INSTALLATION 8 COMMANDES ET CONNECTEURS : TELÉCOMMANDE......10 PREPARATION DE LA TÉLÉCOMMANDE 11 OPERATION BASIC 12 CONNEXION DE VOTRE MONITEUR 15 MISE EN ROUTE DE L'ORDINATEUR 17

UTILISATION DU MONITEUR 18

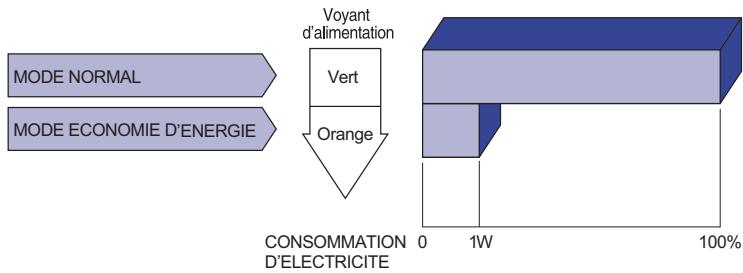

MENUDESPARAMETRESDERÉGLAGE 20 AJUSTEMENTS DE L'ECRAN 31 SYSTÉME D'ÉCONOMIE D'ENERGIE 34

DEPANNAGE 35

INFORMATIONS DE RECYCLAGE 36

ANNEXE 37

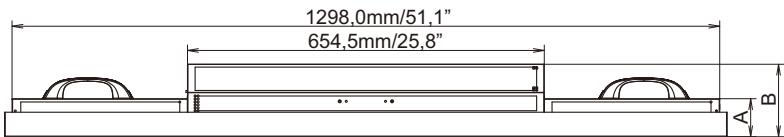

CHARACTERISTIQUES TECHNIQUES : ProLite T5561MTS....37 CHARACTERISTIQUES TECHNIQUES : ProLite L5561S............38 DIMENSIONS 39 FREQUENCES DE SYNCHRONISATION 40

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur ne peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entrainera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS utiliser le moniteur pendant 24 HEURES de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement. - De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image remanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter l'YAMA France. Si vous nevez returnervoitrereuil et que vous ne possedez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente YAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant

Essence

Nettoyants abrasifs

Nettoyants en atomiseur

Cire

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 4000:1 (Typique: Avec Écran tactile) / Luminosité 400cd / m² (Typique: Avec Écran tactile): ProLite T5561MTS Contraste élevé 5000:1 (Typique) / Luminosité 500cd/m² (Typique): ProLite L5561S Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 10 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conforme à VESA DPMS) Conforme au standard de montage VESA (600mm×400mm, 400mm×400mm) Compatible avec DisplayPort Ver. 1.1

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Cable d'alimentation*1 Cable de signal D-Sub Cable HDMI Cable USB*2 Télécommande Stylet Tactile*2 Autocollant avec logo iiyama Guide de sécurité Guide de démarrage rapide

Attention

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

*2 Accessoires pour ProLite T5561MTS.

Deballage

Avant de déballer votre moniteur, préparez une surface stable, équilibrée et propre à proximité d'une prise murale. Posez la boîte avec le moniteur LCD en position verticale et ouvrez la partie supérieure de la boîte; ensuite, retirez les coussins de protection supérieurs. Retirez la poignée blanche et coupez le ruban de protection. Remove the top cushion and take the accessories bag and the Monitor out.

Attention

Il faut au moins deux personnes pour déplacer le moniteur. Sinon, il risque de tomber et de vous blesser sérieusement.

Lors du déménagement / transport du moniteur, veuillez le tenir par les poignées blanches.

Attention

Des dégâts permanents peuvent apparaître si vous utilisez des objets métalliques, pointus ou aigus, pour activer la zone tactile.

Ceci entraînera un refus systématique de prise sous garantie.

Nous recommandons d'utiliser un stylet en plastique (bout d'un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

①	◇	Bouton d'alimentation
②	SOURCE	Touché Entrée
③	▲	Bouton « A droite »
④	▲	Bouton « A gauche »
⑤	▲	Bouton « En haut »
⑥	▼	Bouton « En bas »
⑦	MENU / EXIT	Touchche Menu/Quitter

⑧	Voyant d'alimentation	Vert	Fonctionnement normal
		Orange	Économie d'énergieMoniteur hors tension, fonction « Front LED ON » activée via le menu OSD.
		Non	Mise hors tensionMoniteur sous tension, fonction « Front LED OFF » activée via le menu OSD.
⑨	Remote Sensor		Capteur de réception

Touch USB*

Connecteur USB tactile

• Disponible pour ProLite T5561MTS uniquement.

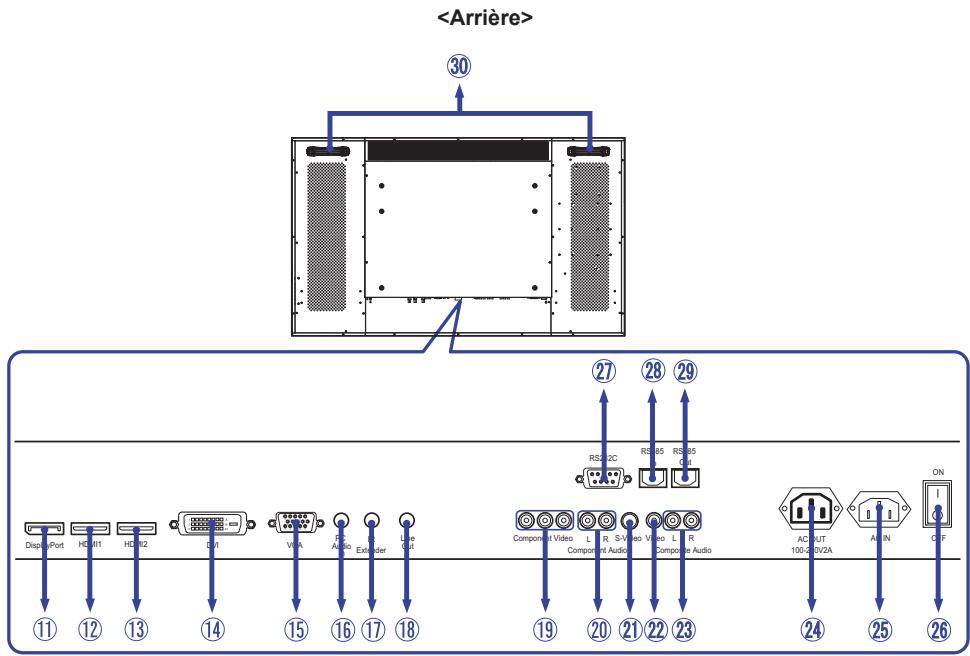

11	DisplayPort	DisplayPort	Connecteur de DisplayPort
12	HDMI1	HDMI	Connecteur de HDMI
13	HDMI2	HDMI	Connecteur de HDMI
14	DVI	DVI-D 24pin	Connecteur de DVI-D 24 broches

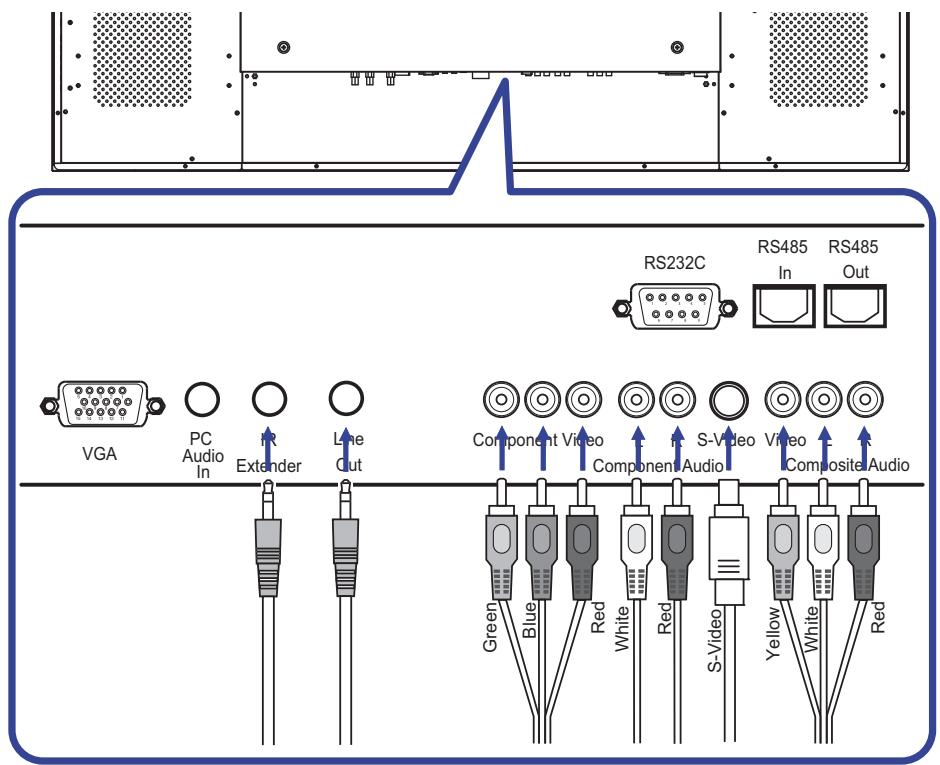

15	VGA	D-SUB mini 15pin	Connecteur de D-Sub mini 15 broches
16	PC Audio In	Mini Jack	Connecteur audio
17	IR Extender	Mini Jack	Connecteur infrarouge
18	Line Out	Mini Jack	Connecteur sortie audio
19	Component Video	RCA G(Y)/B(Pb)/R(Pr)	Connecteur de composant video
20	Component Audio	RCA L/R	Connecteur de composant audio
21	S-Video	Mini Din 4pin	Connecteur de S-Video
22	Video	RCA	Connecteur de Video
23	Composite Audio	RCA L/R	Connecteur audio composite
24	AC OUT		Connecteur d'alimentation secteur (AC-OUT)
25	AC IN		Connecteur d'alimentation secteur (AC-IN)
26	— (ON) / ○ (OFF)		Interrupteur secteur
27	RS232C In	D-SUB 9pin	Connecteur de RS232C
28	RS485 In	RJ-45	Connecteur de entrée RS485
29	RS485 Out	RJ-45	Connecteur de sortie RS485
30	Handles		Poinnées

Attention

Suivez les instructions du manuel pour le type de montage que vous avez sélectionné. Confiez toute réparation au personnel qualifié. Déplacement de l'écran nécessite au moins deux personnes. Avant d'installer, assurez-vous que le mur est assez solide pour supporter le poids de l'écran et les accessoires de montage. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l'intérieur du moniteur.

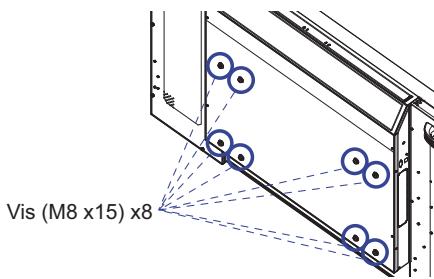

Retirez les vis (M8x15 x8) de l'arrière du moniteur si nécessaire, et utilisez-les.

[Notice d'installation] *Disponible pour ProLite T5561MTS uniquement.

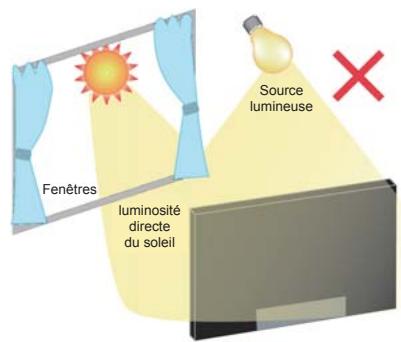

Le kit tactile de ce moniteur est de type « optique » et utilise donc une source infra-rouge ainsi que des capteurs, pour détecter les mouvements.

Notez bien que la lumière ambience qui contendrait des lumières infra-rouges peut perturber les performances et les opérations tactiles.

SVP, installez-le avec précaution afin de vous assurer les meilleures performances.

Lumière intensive / lumière focalisée / Spot directionnel / grand champ lumineux / luminosité directe du soleil / luminosité indirecte du soleil via une fenêtre et/ou la vitre d'une porte / Ne pas installer le moniteur directement sous la source lumineuse.

[Rotation de l'image] *Disponible pour ProLite T5561MTS uniquement.

Il a été créé pour être utilisé dans les deux modes d'affichage : « Paysage » ou « Portrait ». Cependant, il est plus optimisé pour le mode « paysage ».

Notez que l'orientation peut être sélectionnée dans le menu OSD, et il doit être dirigé dans le sens des aiguilles d'une montre lorsque vous le passez en mode « portrait ».

Disponible

Pas disponible

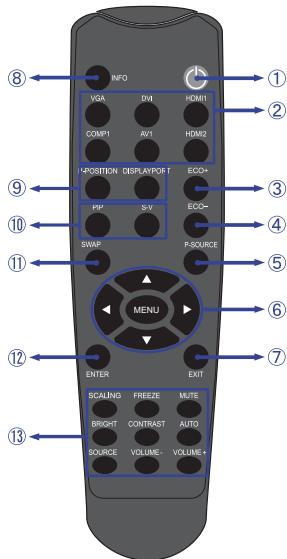

Commandes et connecteurs : télécamande

1	◇	Allume et étant le moniteur.
2	VGA / DVI / HDMI1 / COMP1 / AV1(VIDEO1) / HDMI2	Sélectionne la source.
3	ECO+	La luminosité de rétro-éclairage est réduite.
4	ECO-	La luminosité de rétro-éclairage est augmentée.
5	P-SOURCE	Sélectionne la source auxiliaire.
6	MENU	Ouvre le menu OSD. Lorsque le menu OSD est déjà ouvert, en appuyant sur cette touche vous sélectionnerez le sous-menue précédent.
	▲▼▲▼	Navigation dans les sous-menus et les régles. ▲: Bouton « En haut » ▼: Bouton « En bas » ▲: Bouton « A gauche » ▲: Bouton « A droite »
7	EXIT	Ferme le menu.
8	INFO	Fournit les informations sur la source de signal et la résolution.
9	P-POSITION	Déplacez la zone d'affichage de l'écran auxiliaire.
	DISPLAYPORT	Sélectionnez l'entrée DisplayPort.
10	PIP	Active la fonction PIP ON et OFF.
	S-V	Sélectionne la source S-Viséo.
11	SWAP	Echange l'image de la source principale avec l'image de la source auxiliaire.
12	ENTER	Sélectionne les choses soulignés du menu.
13	SCALING	Bascule entre les différents formats de l'affichage. Auto / Native / 4x3 / 16x9 / 16x10 / Letter Box
	FREEZE	Fige la source courante de l'image.
	MUTE	Désactive les sons.
	BRIGHT	Ajuste la luminosité.
	CONTRAST	Ajuste le contraste.
	AUTO	Synchronise le moniteur avec la source.
	SOURCE	Permet de sélectionner les différentes sources.
	Volume-	Baisser le volume.
	Volume+	Augmenter le volume.

Preparation de la télécommande

Pour utiliser la télécommande, insérez deux piles sèches.

Attention

Ne pas utiliser d'autres piles que celles spécifiées dans ce manuel pour la télécommande. Ne pas insérer une pile vieille et neuve ensemble dans la télécommande.

Assurez-vous du bon positionnement des piles "+" et "-" comme indiqué dans le boîtier. La dépréciation des piles ou l'électrolyte provenant de ces piles peut causer des tâches, feu ou blessure.

① Glissez et retirez le couvercle des batteries dans le sens de la flèche.

② Alignez et insérez deux piles AAA en suivant les indications PLUS et MINUS (comme indiqué sur la télécommande).

Batterie sec x 2 (Non fournis)

Posez le couvercle des batteries dans le sens de la flèche et remettez-le en place.

• Remplacez les piles avec des nouvelles quand la télécommande ne fonctionne pas proche du moniteur. Utilisez des piles sèches AAA. Utilisez la télécommande en la pointant sur le sensor du moniteur. D'autres télécommandes du marché ne fonctionneront pas avec ce moniteur. Utilisez uniquement la télécommande fournie.
• Les piles usagées doivent être déposées selon la réglementation de collecte et de gestion en vigueur.

Mise en marche du moniteur

Le moniteur est allumé (ON) et le voyant d'alimentation devient vert quand vous appuyez sur le bouton d'allumage sur le moniteur ou sur la télécommande. Le moniteur est éteint (OFF) lorsque vous appuyez sur le bouton « Power » du moniteur ou avec la télécommande.

Appuyez une nouvelle fois sur « ON » pour rallumer le moniteur.

Même quand vous utilisez le mode gestion de l'alimentation à distance ou en éteignant le bouton d'allumage, le moniteur ne consommera qu'un minimum d'électricité. Il est recommandé de débrancher le câble d'alimentation de la prise murale quand le moniteur n'est pas utilisé, durant la nuit, pour éviter une consommation d'énergie inutile.

[Moniteur]

[Télécommande]

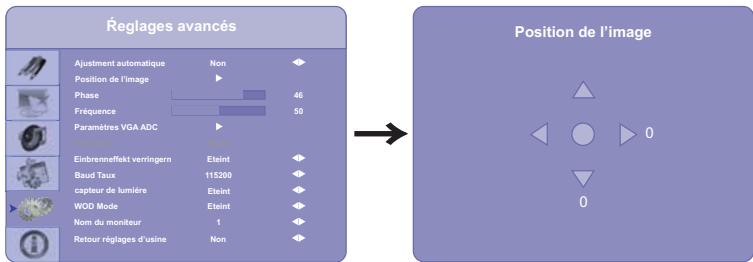

Affichage du menu de réglage

La page Menu s'affiche sur le moniteur quand vous appuyez sur la touche MENU du moniteur ou sur la télécommande. La page Menu disparaît en appuyant sur la touche EXIT du moniteur ou de la télécommande.

[Moniteur]

[Télécommande]

Déplacement du curseur verticalement

Sélectionnez le réglage en appuyant sur la touche ▲ / ▼ (Haut/Bas) quand la page « MENU » est affichée sur le moniteur.

[Moniteur]

[Télécommande]

Déplacement du curseur horizontalement

Sélectionnez les réglages ou faites cet ajustement en appuyant sur la touche / (Gauche/Droite) quand la page « MENU » est affichée sur le moniteur.

[Moniteur]

[Télécommande]

Ajustement du son/volume

Appuyez sur la touche Volume+/Volume- de votre télécommande ou ajustez le volume du son quand la page Menu ne s'affiche pas sur le moniteur.

[Télécommande]

Sélection du signal vidéo d'entrée

Ceci est active quand vous appuyez successivement sur la touche « SOURCE » du moniteur ou sur la touche « INPUT Signal » (Signal d'Entrée) de la télécommande comme suit :

[Moniteur]

[Télécommande]

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Branchez l'ordinateur au moniteur à l'aide du câble USB. *1 ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran (Interrupteur secteur et Commutateur d'alimentation) et leur ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. S'assurer que les connecteurs du câble de signal sont correctement serrés. - Ne connectez pas le câble RS-232C et le câble USB en même temps au micro-ordinateur. Le système ne peut pas utiliser les 2 modes simultanément. Une fois le câble USB connecté, patientez quelques instants et la fonction tactile sera prête à être utilisée. Cette fonction peut être activée soit par le stylet, soit au doigt, soit par tout autre pointeur.

[Exemple de connexion] 1 Disponible pour ProLite T5561MTS uniquement. ² Merci d'utiliser un câble DisplayPort compatible Ver. 1.1.

Attention

Eteindre en appuyant sur l'interrupteur et débranchez le moniteur et les périphériques avant connexion pour éviter tout choc électrique ou dommage.

Référez-vous au manuel utilisateur du périphérique en même temps. Assurez-vous d'avoir les cables nécessaires comme requis.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 40 "Fréquences de Synchronisation".

Windows XP/Vista/7 Plug & Play : ProLite T5561MTS

Windows 95/98/2000/Me/XP/Vista/7 Plug & Play : ProLite L5561S

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

■ MULTI-TOUCH : ProLite T5561MTS

Ce moniteur est conforme à la norme VESA DDC2B. (Compatible Plug & Play)

La fonction Multi-Touch fonctionne sur Windows7 en connectant le moniteur à un ordinateur compatible DDC2B avec le câble USB fourni.

• Systèmes d'exploitation compatibles Multi Points (Multi-touch) : ProLite T5561MTS

Microsoft Windows XP (64 bit et 32 bit)

Microsoft Windows Vista (64 bit et 32 bit)

Microsoft Windows 7 (64 bit et 32 bit)

Mac OS X V10.4 et versions suivantes

Linux (2.6x) et versions suivantes

Pas compatible avec Windows 2000 et versions antérieures de Windows.

	Windows7*4	Windows7*5	Vista	XP	Mac OSX	Linux
Fonctions de souris par défaut*1	○	○	○	○	○	○
Appuyez sur le Numériqueur*2	○	○	○	×	×	×
Tactlement avec Windows7*3	○	×	×	×	×	×

1 Fonctions de souris par défaut (Clic, déplacement, double clic et clic-droit) ² Appuyez sur le Numérisateur (Clic, déplacement et sélection, double clic, clic droit et aperçu visuel) ^ 3 Numériser tactilement avec Windows 7 4 Windows 7 - Starter et Home Basic version *5 Windows 7 - Home Premium, Professional, Enterprise et Ultimate versions

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 40 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 31, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez sur la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.

② Sélectionnez l'ajustement que vous pouvez faire dans le menu. Appuyez sur la touche ou ENTRER et accédez à la page du menu. Ensuite, utilisez les touches / pour sélectionner l'option de réglage souhaitée. ③ Appuyez la touche ou ENTER à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration Réglages avancés du Menu. Puis, sélectionnez Position de l'image en utilisant les touches

Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche EXIT pour finir et les modifications sont enregistrées en mémoire.

• Vous pouvez également utiliser la touche MENU pour retourner au Menu précédent et fermer la fenêtre OSD. Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour l'Arrêt du menu OSD. ■ Vous pouvez également utiliser la touche EXIT pour retourner au Menu précédent et fermer la fenêtre OSD.
• Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour Position de l'image, Fréquence et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

VEROUILLAGE: Appuyez sur ENTER, ENTER, EXIT, EXIT, ENTER et EXIT de la télécommande et l'OSD sera verrouillé

DEVEROUILLAGE: Appuyez sur ENTER, ENTER, EXIT, EXIT, ENTER et EXIT de la télécommande et l'OSD sera déverrouillé

Réglages de l'image Image Settings	Réglages de l'image
	Luminosité	50
	Contraste	50
	Finesse	12
	Rétro-clairage	100
	Temp.des produits et gamma
Ajustement	Problème / Option Touche correspondante
Plan *2 Scheme	Utilisateur	L'affichage d'une image sur l'écran se fait par les réglages des paramètres de l'Image.
	Éclatant	Pour l'affichage d'images en extérieur.
	Cinéma	Pour l'environnement de film et de video.
	Jeu	Pour l'environnement de jeu de PC.
	Sport	Pour l'environnement de sport.
Luminosité *1 Brightness	Trop nombre Trop clair
Contraste	Trop terne Trop intense
Contrast	Trop dux Trop agressif
Sensation *2 Saturation	Trop pale Trop coloré
Teinte *2 Hue	Violâtre Verdâtre
Rétro-éclairage Backlight	La luminosité du back-light (Retro éclairage) est réduite.
Temp.des produits et gamma Colour Temperature & Gamma	Appuyez la touche lorsque.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux. 2 Entrée COMP1, AV1 et s-v seulement.

Lous pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Luminosité: Appuyez la touche BRIGHT (Télécommande) lorsque le Menu n'est pas affiché.
• Contraste : Appuyez la touche CONTRASTE (Télécommande) lorsque le Menu n'est pas affiché.

Réglages avancés Image Settings Temp.des couleurs et gamma Colour Temperature & Gamma	Réglages de l'image
	Temp.des couleurs	Utilisateur
	Gain rouge	256
	Gain vert	256
	Gain bleu	256
	Réglage du rouge	0
	Réglage du vert	0
	Réglage du bleu	0
Ajustement	Problème / Option
Gamma Gamma	Eteint	Hoher kontrast
	2.2	Normal
Temp.des couleur Colour Temperature	Utilisateur	Aller vers le Menu de réglage « Gain and Offset »
	5000K	Blanc verdâtre
	6500K	Blanc rougeâtre
	7500K	Blanc jaunâtre
	9300K	Blanc bleuâtre
Gain rouge Red Gain	Plus du rouge
Gain vert Green Gain	Plus du vert
Gain bleu Blue Gain	Plus du bleu
Réglage du rouge Red Offset	Pour réduire le rouge
Réglage du vert Green Offset	Pour réduire le vert
Réglage du bleu Blue Offset	Pour réduire le bleu
Position et dimensions de l'image Display Settings Menu principal Main	Position et dimensions de l'image
	Menu principal Ratio de l'aspect	Plein écran ⇌ Zoom ⇌ scanner automatique Eteint ⇌ Sélect. Source ☎ PIP ☎ Mode PIP Eteint ⇌ Mode PIP Eteint ⇌ Boîte aux lettres Affichage en Mode Portrait.
Ajustement	Problème / Option Touche correspondante
Ratio de l'aspect Aspect Ratio	Plein écran	L'image se dimensionne pleine écran.
	Natif	Affiché à la même échelle.
	Boîtealettre	Affichage en Mode Paysage.
	Boîte aux lettres	Affichage en Mode Portrait.
Zoom Zoom	Zoom avant Zoom arrière
scatterer automatique Auto Scan	Allumé	Sélectionnez le signal d'entrée automatiquement.
	Eteint	Sélectionner manuellement le signal d'entrée.
Sélect. Source Select Source	VGA	Sélectionnez l'entrée VGA.
	HDMI1	Sélectionnez l'entrée HDMI1.
	HDMI2	Sélectionnez l'entrée HDMI2.
	DVI	Sélectionnez l'entrée DVI.
	Displayport	Sélectionnez l'entrée Displayport.
	Video	Sélectionnez l'entrée Video.
	S-Video	Sélectionnez l'entrée S-Video.
	Component	Sélectionnez l'entrée Component.
NOTEZ Lorsqu'une seule des sept entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.
Position et dimensions de l'image Display Settings PIP PIP	Position et dimensions de l'image
	Menu principal Ratio de l'aspect Zoom scanner automatique Délect. Source PIP Mode PIP Modèle PIP Étée Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écriche Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricquè Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque ÉcricQUE Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricquine Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricne Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricce Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricke Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écric que Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écric QUE Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque ÉcricQue Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricques Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écric qu Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricquin Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricquer Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricasse Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricse Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricousse Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écricque Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écricce Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écricde Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric码 Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écricode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric-code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric Code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode ÉcricCode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écricmode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric mode Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écriccode Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écriccode Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écric code Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écriccode Écric code Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écriccode Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écriccode Écric code Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écric code Écriccode Écric code Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écriccode Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric码 Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric rate Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric date Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric mode Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écriccode Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écriccode Écric rate Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écriccode Écricrate Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric line Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écric line Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écriccode Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écricline Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric codes Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric code Écric Code Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crc icline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline Ea Crcicline

*1 PIP = Image dans l'image (Incrustation d'image) :

Avec cette fonction, vous pouvez afficher deux images différentes.

côte à côte

Tableau d'écran PIP

* Accessible seulement si l'entrée HDMI a été sélectionné.

Réglages de base Basic Settings	Réglages de base
	OSD invisible		0
	Emplacement du menu OSD		+
	Zoom de menu OSD		Eteint	+
	Rotation du menu OSD		Paysage	+
	language de l'OSD		François	+
	Arrêt du menu OSD		120Seconds	+
	LED de mise sous tension		Allumé	+
	Retardateur de mise en voille		Eteint	+
	Horloge en temps réel		▶
	Logo de démarrage		Allumé	+
Ajustement	Problème / Option			Touchche correspondante
OSD invisible OSD Transparent	Trop d'opacité Trop de transparence
Emplacement du menu OSD OSD Location	Modification de l'emplacement du Menu dans l'écran.
Zoom du menu OSD OSD Zoom	Allumé	Agrandissement de l'OSD.
	Eteint	Le OSD Zoom est étéint.
NOTEZ Zoom de l'OSD est désactivé lorsque l'affichage dans le mode portrait est activé.
Rotation du menu OSD OSD Rotation	Paysage	Normal
	Portrait	Rotation du menu OSD (90 degrés dans le sens des aigulles d'une montre.
langage de l'OSD OSD Langauge	English		Anglais	Deutsch	Allemand
	François		François	Polski	Polonais
	Nederlandis		Néerlandais	Рислав�	Russe
Arrêt du menu OSD OSD Timeout	Voues peuvent régler la durée d'affichage de l'OSD entre 5 et 120 secondes.
Retardateur de mise en voille Sleep Timer	Définir une période de temps après laquelle le moniteur passée en mode de veulle automatiquement. Eteint/15/30/60/90/120min
LED de mise sous tension Power LED	Allumé	La Voyant d'alimentation est allumée.
	Eteint	La Voyant d'alimentation est étéinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.
Horloge en temps réel Real Time Clock	Définir l'heure et activer/désactiver le réveil. Touches ↓/▲: Déplacer le curseur horizontally Touches ▲/▼: Sélectionner, déplacer le curseur verticallement Touche MENU: Retour au menu précédent
Logo de démarrage Start Up Logo	Allumé	Le logo IYAMA est affché lorsque le monitor est allumé.
	Eteint	Le logo IYAMA n'apparaît plus lorsque le moniteur est allumé.
Réglages avancés Advanced Settings	Réglages avancés
	Ajustment automatique Non ⇌ Position de l'image ⇌ Phase 46 Fréquence 50 Paramètres VGA ADC ⇌ Einführung fälligem Eteint ⇌ Baud Taux 115200 ⇌ cap读者 de lumière Eteint ⇌ WOD Mode Eteint ⇌ Nom du monble 1 ⇌ Retour rédiges d'usine Non ⇌
Ajustement	Problème / Option Touche correspondante
Ajustment automatique *1,2,4 Automatisch instellen	Non	Retourne au Menu.
	Oui	Ajustement de Position de l'image, Fréquence et Phase automatiquement.
Position de l'image *1 Image Position	Trop à gauche ⇌ Trop à droite ⇌ Tropasse ⇌ Trop haute ⇌
Phase *1 Phase	Pour corriger le scintillement des caractères ou des lignes.
Fréquence *1 Clock	Tropétroite ⇌ Trop large ⇌
Paramètres VGA ADC *4 VGA ADC Settings	Appuyez la touche ➔ lorsque.
Ton chair *3 Flesh Tone	Eteint	Fonction Ton chair désactivée.
	Bas	Amélioration de la couleur de la peau.
	Moyen	Amélioration de la couleur de la peau.
	Haut	Amélioration de la couleur de la peau
IRFM IRFM	Allumé	Fonction Anti Burn-In activée.
	Eteint	Fonction Anti Burn-In désactivée.
Baud Taux Baud Rate	Réglez la vitesse quand le moniteur est connecté en RS232C. 9600 / 19200 / 38400 / 115200
capteur de lumière Light Sensor	Allumé	Cette fonction ajuste automatique rétro-éclairage à l'évolution des conditions d'éclairage de l'environnement.
	Eteint	Fonction capteur de lumière désactivée.
WOD Mode WOD Mode	Allumé	Ce moniteur peut être configuré pour s'allumer automatiquement lorsque le signal lui est envoyé via ses entrées DisplayPort, HDMI ou DVI.
	Eteint	Fonction WOD Mode désactivée.
Nom du moniteur Monitor ID	Identifiez le moniteur. 1-255
Réglages avancés Advanced Settings	Reglages avancés
	AJustment automatique Non ⇌ Position de l'image Phase 46 Fréquence 50
	LED de mise sous tension Allumé ⇌ Einbrennelfekt verringn Eteint ⇌ Baud Taux 115200 ⇌ Nom du montré 1 ⇌ cap读者 de lumière Eteint ⇌ Retour réglages d'usine Non ⇌ Paramètres VGA ADC
Ajustement	Problème / Option Touche correspondante
Retour réglages d'usine Factory Reset	Non	Retourne au Menu.
	Oui	Les données pré régliées à l'usine sont restaurées.

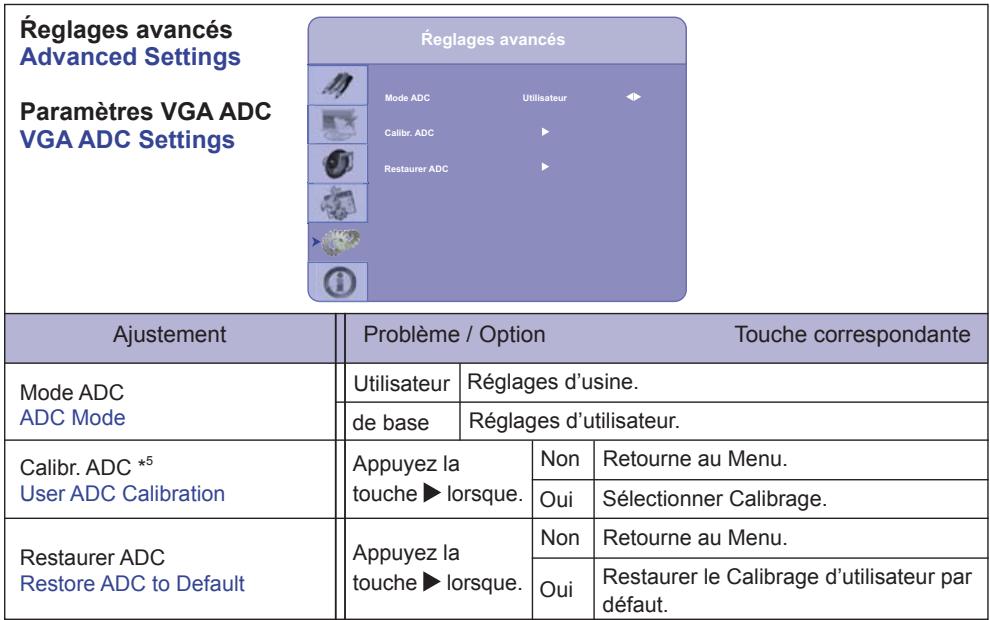

Paramètres VGA ADC *4 VGAADC Settings	Appuyez la touche ➔ lorsque.

1 Entrée analogique seulement. 2 Pour les membres résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 31. 3 Entrée COMP1, AV1 et S-V seulement. 4 Réglage automatique des paramètres VGA ADC est désactivé lorsque le mode PIP est activé.

*5 Calibration ADC de l'utilisateur 1. Un message d'avertissement (voir image ci-dessous) apparaît à l'écran pour vous assurer que la bonne image est affichée avant que la calibration ne commence. i. Les images dans les cases vertes, affichées des deux côtés de l'écran, doivent être en noir et blanc afin que la calibration soit la plus précise (l'image en noir et blanc peut se faire avec un logiciel du type Microsoft PowerPoint). ii. Le blanc dans la case verte de gauche doit être le plus blanc possible. iii. Le noir dans la case verte de droite doit être le plus noir possible.

1. Après que vous ayez obtenu l'image parfaite, recherchez, appuyez sur 'YES' de Calibration ADC.
2. Pendant la phase de calibration, cette image indiquera à l'utilisateur de patienter.
3. Lorsque la calibration est terminée, une fenêtre indiquera à l'utilisateur que l'opération s'est déroulée avec succès par différents messages.

Statut du système System Status	Statut du système
	Information sur le canal
	Source	Résolution
	Entrée principale	VGA	1920x1080@60.0Hz
	Version de logical	V0.20d
Ajustement	Problème / Option	Touché correspondante
Statut du système System Status	Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.
	NOTEZ	Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimiser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été créé pour assurer la qualité performance à la résolution 1920 x 1080, mais ne peut pas afficher les membres résultats à moins de 1920 x 1080 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est du au processus de l'élargissement de l'écran. Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur. ■ Procedez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisé. L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la Position de l'image, de la Fréquence et de la Phase, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadre correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

Affichez l'image à la résolution optimale. Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

• Consultez la documentation appropriée pour le faire. ■ Test.bmp est donc pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran »

[Mire d'ajustement]

③ Appuyez sur la touche AUTO. (Ajustement automatique : Télécommande) ④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsqu'lecran est flou ou scintille, ou bien l'image n'est pas cadreée correctement après un ajustement automatique. ⑤ Ajustez la V-Position de l'image de sorte que le haut et le bas de l'image seront bien cadrés à l'écran.

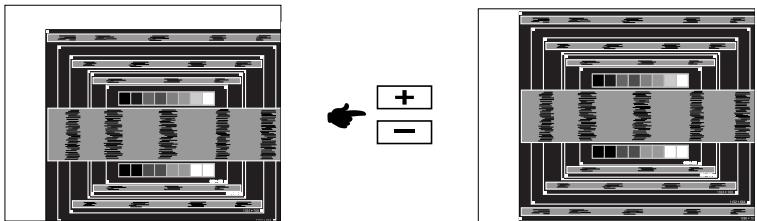

(6) 1) Ajustez la H-Position de l'image de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

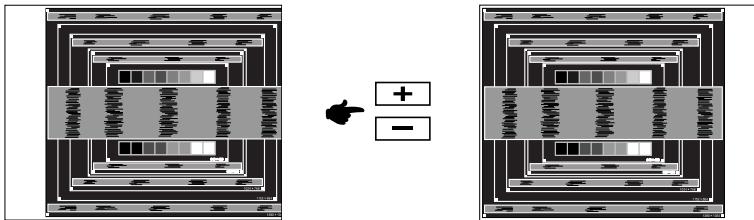

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la Fréquence.

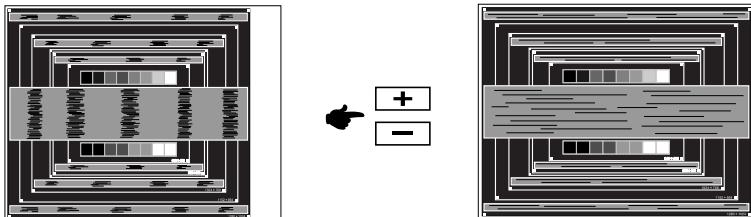

Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la Fréquence, revenez aux étapes 1) et 2). - Une autre manière de faire le réglage de la Fréquence est d'ajuster les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement de la Fréquence, la H-Position de l'image et la V-Position de l'image. Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la Fréquence, repésez les étapes à partir de l'étape ③.

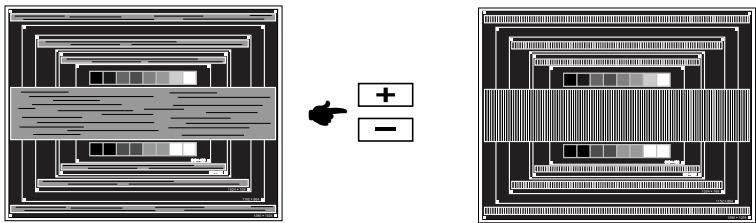

⑦ Ajustez la Phase e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦ car l'ajustement de la Fréquence peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60 Hz) et reprenez les réglages à partir de l'étape ③. Réglez la H-Position de l'image si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la Fréquence et de la Phase.

Une fois les réglages terminés, remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir. À partir du mode économique d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparaît pas.

Le cable d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. □ L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.

② L'écran n'est pas synchronisé.

Le câble de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

③ L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop nombre.

□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

⑥ Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le câble audio est connecté correctement.

L'écran tactile ne répond pas.

Avez-vous vérifié que le câble USB est bien connecté à sa fiche ?

Avez-vous vérification que le pilote est bien installé?

Aucune action au Toucher (pas de changement de position)

Avez-vous vérifié que la fonction de calibration a été installée convenablement?

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre équipement. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CARACTERISTIQUES TECHNIQUES : ProLite T5561MTS

Ecran Tactile	Système d'affichage	Port Optique
	La transmission de la lumière	88%
	Système de Communication	Transfert par sortie série USB
Catégorie de taille		55"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 55" (138,5cm)
	Taille du point	0,63 mm H × 0,63 mm V
	Luminosité	400cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	4000 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 178 degrès, Vertical: 178 degrès (Typique)
	Temps de réponse	8ms (Typique)
Couleurs affichées		Environ 1,073 G
Fréquence de synchronisation		Analogue : Horizontale : 23,0-92,0 kHz, Verticale : 49-86 Hz Digital:Horizontale : 15,0-94,0 kHz, Verticale : 23-85 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMIx2, Displayport
Connecteur d'entrée (vidéo)		RCA, Component, S-video
Port Série		RS-232C In, RS-485 In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conformé au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI Ver. 1.3c Digital: Displayport Ver. 1.1
Connecteur d'entrée audio		Prise mini, RCA(L/R)x2
Connecteur Sortie Audio		Prise mini
Connecteur Sortie Infra Rouge		IR Extender
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		10W x 2 (haut-parleurs stéréo)
Taille d'écran Tmaxale		1209,6 mm L × 680,4 mm H / 47,6" L × 26,8" H
Alimentation		100-240 VAC, 50/60 Hz, 6A
Puisance absorbée*		341W maximum, Mode d'économie d'énergie : 1W maximum

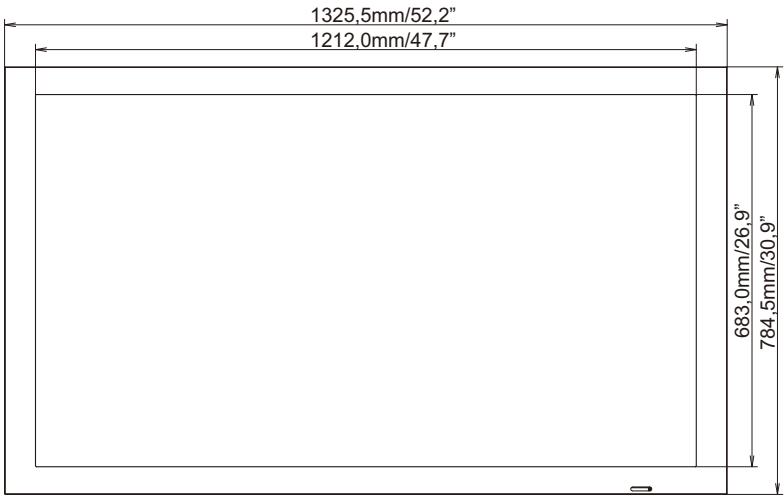

Dimensions / Poids net		1325,5 × 784,5 × 149,0mm / 52,2 × 30,9 × 5,9" (L×H×P) 56kg / 123,5lbs
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Stockage : Température -20 à 60°C / -4 à 140°F Humidité : 85% (sans condensation)
Homologation		CB, CE,TÜV

Caractéristiques techniques : ProLite L5561S

Catégorie de taillie		55"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 55" (138,5cm)
	Taille du point	0,63 mm H × 0,63 mm V
	Luminosité	500cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	5000 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	8ms (Typique)
Couleurs affichées		Environ 1,073 G
Fréquence de synchronisation		Analogique : Horizontale : 23,0-92,0 kHz, Verticale : 49-86 Hz Digital:Horizontale : 15,0-94,0 kHz, Verticale : 23-85 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMIx2, Displayport
Connecteur d'entrée (video)		RCA, Component, S-video
Port Série		RS-232C In, RS-485 In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal video en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI Ver. 1.3c Digital: Displayport Ver. 1.1
Connecteur d'entrée audio		Prise mini, RCA(L/R)x2
Connecteur Sortie Audio		Prise mini
Connecteur Sortie Infra Rouge		IR Extender
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		10W x 2 (haut-parleurs stéréo)
Taille d'écran maximaile		1209,6 mm L × 680,4 mm H / 47,6" L × 26,8" H
Alimentation		100-240 VAC, 50/60 Hz, 6 A
Puisance absorbée*		341W maximum, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		1325,5 × 784,5 × 133,0mm / 52,2 × 30,9 × 5,2" (L×H×P) 47kg / 103,5lbs
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Stockage : Température -20 à 60°C / -4 à 140°F Humidité : 85% (sans condensation)
Homologation		CB, CE,TÜV

• Périphériques l'équipement audio ne sont pas connectés.

1 O signifie la possibilité de synchronisation. 2 480i signifie que la résolution 480i@60Hz(YPbPr) est supportée. *3 576i signifie que la résolution 576i@60Hz(YPbPr) est supportée.
