PROLITE T2233MSC - Écran tactile IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile LCD à technologie capacitive projetée
Marque	IIYAMA
Modèle	PROLITE T2233MSC
Taille de l'écran	21,5 pouces (55 cm) diagonale
Résolution maximale	1920 x 1080 (Full HD)
Luminosité	270 cd/m² (typique avec écran tactile)
Rapport de contraste	1000:1 (typique)
Temps de réponse	5 ms (noir-blanc-noir)
Angle de vision	Horizontal 170°, Vertical 160°
Connecteurs	D-Sub 15 broches, DVI-D 24 broches, USB, Audio (mini-jack 3,5 mm)
Haut-parleurs intégrés	2 x 2 W stéréo
Alimentation	100-240 VAC, 50/60 Hz, 1 A
Consommation électrique	45 W typique, veille < 3 W
Dimensions (L x H x P)	539 x 384 x 287 mm
Poids net	10,3 kg
Montage mural VESA	100 x 100 mm
Inclinaison	-5° à +90°
Fonctions principales	Écran tactile capacitif, économie d'énergie (VESA DPMS), Plug & Play, OSD multilingue
Entretien et nettoyage	Éteindre et débrancher le moniteur. Nettoyer l'écran avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Débrancher en cas d'anomalie. Ne pas ouvrir le boîtier. Installation sur surface stable. Ne pas exposer à l'eau.
Pièces détachées et réparabilité	Contactez votre revendeur ou le service technique iiyama. La lampe fluorescente de rétroéclairage est un consommable garanti.
Informations générales	Conforme aux directives CE 2004/108/EC, 2006/95/EC et ErP 2009/125/EC. Homologations CE, TÜV-Bauart, VCCI.

FOIRE AUX QUESTIONS - PROLITE T2233MSC IIYAMA

Comment brancher le moniteur à mon ordinateur ?

Assurez-vous que l'ordinateur et le moniteur sont éteints. Connectez le câble de signal (D-Sub ou DVI-D) entre l'ordinateur et le moniteur. Branchez le câble USB pour la fonction tactile. Connectez le câble audio si nécessaire, puis branchez le câble d'alimentation. Allumez d'abord le moniteur, puis l'ordinateur.

Comment nettoyer l'écran tactile ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux et sec pour nettoyer l'écran. N'utilisez jamais de solvants comme de l'essence ou des nettoyants abrasifs. Un chiffon légèrement humide avec un détergent doux peut être utilisé pour le boîtier, puis essuyer avec un chiffon sec.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur est sur ON. Assurez-vous que la prise secteur fonctionne avec un autre appareil. Si l'économiseur d'écran est activé, touchez la souris ou l'écran. Augmentez le contraste et la luminosité. Vérifiez que le câble de signal est bien connecté.

Comment activer la fonction tactile ?

La fonction tactile est activée par défaut. Pour la désactiver, maintenez enfoncées les touches ▲ et ▼ simultanément lorsque le menu OSD n'est pas affiché, jusqu'à ce que le message 'FONCTION TACTILE DÉSACTIVÉE' apparaisse. Pour la réactiver, maintenez à nouveau les mêmes touches pendant 5 secondes.

Comment régler la position et la taille de l'image ?

Appuyez sur la touche Menu pour ouvrir l'OSD. Sélectionnez les réglages POSITION-H, POSITION-V, DIMENSION-H et AMENDE (FINE). Utilisez les touches ▲/▼ pour ajuster. Pour un réglage automatique, appuyez sur la touche Auto.

Quelle est la résolution optimale pour cet écran ?

La résolution optimale est de 1920 x 1080 à 60 Hz. Le moniteur offre les meilleures performances à cette résolution. Les autres résolutions peuvent être étirées automatiquement, ce qui peut réduire la netteté.

Comment économiser de l'énergie avec le moniteur ?

Le moniteur est conforme à la norme VESA DPMS. Lorsque l'ordinateur passe en veille, le moniteur entre en mode d'économie d'énergie (consommation < 3W). Pour une économie maximale, éteignez le moniteur s'il n'est pas utilisé pendant une période prolongée.

Que faire si l'écran tremble ou scintille ?

Vérifiez que le câble de signal est bien branché. Assurez-vous que la tension d'alimentation est correcte. Utilisez la fonction AUTO AJUST ou ajustez manuellement la synchronisation (AMENDE) dans le menu OSD. Réduisez le taux de rafraîchissement à 60 Hz si nécessaire.

Comment installer le pilote de l'écran tactile ?

Connectez le câble USB entre l'ordinateur et le moniteur. Insérez le CD-ROM fourni contenant le pilote tactile. Suivez les instructions du fichier 'Readme' sur le disque. Vous pouvez également télécharger le pilote depuis le site Web iiyama.

Y a-t-il des haut-parleurs intégrés ? Comment régler le volume ?

Oui, le moniteur dispose de deux haut-parleurs stéréo de 2 W chacun. Pour régler le volume, appuyez sur la touche Menu, sélectionnez VOLUME et utilisez ▲/▼. Vous pouvez également couper le son en appuyant sur la touche ▼ (Mute) lorsque le menu n'est pas affiché.

MODE D'EMPLOI PROLITE T2233MSC IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le litre attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute reférence ultérieure.

FRANCAIS

Ce moniteur LCD est conforme aux specifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité electromagnétique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'estérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE DES MATIERES

POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)..3
SERVICECLIENT 3
ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4
VERIFICATION DU CONTENU DE L'EMBALLAGE 4
MONTAGE MURAL 5
COMMANDES ET CONNECTEURS 6
CONNEXION DE VOTRE MONITEUR 7
MISE EN ROUTE DE L'ORDINATEUR 8
AJUSTEMENT DEL'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

MENUDESPARAMETRESDERÉGLAGE. 10
AJUSTEMENTS DE L'ECRAN 14

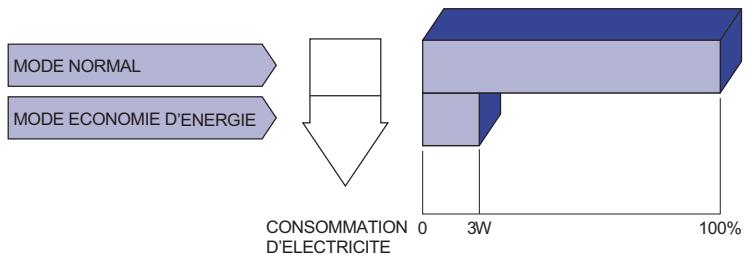

SYSTÉME D'ÉCONOMIE D'ENERGIE 17

DEPANNAGE 18

INFORMATIONS DE RECYCLAGE 19

ANNEXE 20

CARACTERISTIQUES TECHNIQUES 20

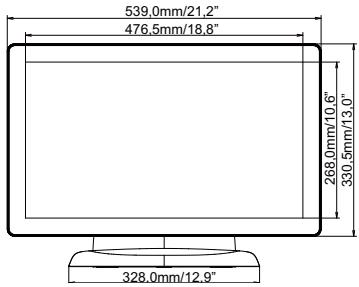

DIMENSIONS 21
FREQUENCES DE SYNCHRONISATION 21

Nous recommendons le recyclage des produits usages. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumee, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immidiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un chocolélectrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du monitreur. En cas d'accident, débranchez votre monitreur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du monitreur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un chocolélectique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un chocolélectrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseilé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre monitateur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le monieur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le monieur, et qu'aucun cable ne soit accessibles à des enfants qui pourrait les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre monitateur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le cable d'alimentation ou le cable de signal en tirant sur la prise. Ne jamais tirer le cable par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un chocoléctrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièceASFRE. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommendé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.
  La luminosité peut être légément inégale selon la configuration de bureau utilisé.
  En raison de la nature de I'ecran LCD, une image remanente de la precedente vue peut subsister après un nouvel affichage, si la meme image a ete affichee pendant des heures. Dans ce cas, I'affichage est retabli lentement en changeant d'image ou en eteignant I'ecran pendant des heures.
  Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran estASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous même.

SERVICECLIENT

NOTEZ

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter l'YAMA France.
Si vous neveze returnervoitrereuil et que youne ne possedez plus voire emballaged origine, merci de contacter voire revendeur ou le service apres ventediyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel object solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.

CAUTION

Pour des raisons de sécurité, eteindre et debrancher le moniteur avant de le nettoyer.

NOTEZ

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  L'utilisation des solvants suivants est à procrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant

Essence

Nettoyants brasifs

Nettoyants en atomiseur

Cire

Solvants acides ou alcalins

Le contact du boftier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boitier à l'aide d'un chiffon sec et propre.

ECRAN LCD

Un nettoyage périodique est recommendé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

AVANT D'UTILISER LE MONITEUR

FONCTIOS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste élevé 1000:1 (Typique: Avec Ecran tactile) / Luminosite 270cd / m^2 (Typique: Avec Ecran tactile)
Lissage numérique des caractères
Configuration automatique
Haut-parleurs stéreo 2 haut-parleurs stéreo 2 W
Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7
Économie d'énergie (conformé à VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élement absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau regionali iyama.

Cable d'alimentation*1

Cable de signal D-Sub

Cable DVI-D

Cable USB

Cable audio

Vis (M3x6mm)

CD Rom des Pilotes de la Dalle Tactile(CD-ROM)*2

Guide de sécurité

Guide de démarriage rapide

ATTENTION

*1 La valeur nominale du cable d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevé que cette valeur nominale, un cable d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iiyama.

*2 Ce CD-ROM contient le Pilote de l'écran tactile. Installer le Disque de l'Ecran Tactile après avoir connecté votre micro ordinateur au moniteur en utilisant le cable USB. Pour plus d'informations voir le fjichier « Readme » se trouvant sur le disque « Touch Panel Driver »

MONTAGE MURAL

AVERTISSEMENT

Quand vous faites du montage mural, tenant compte de l'épaissur de la base de montage, serrer la vis M4 avec un tournevis équipé d'une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produit car il peut toucher certaines pieces électriques à l'intérieur du moniteur.

COMMANDES ET CONNECTEURS

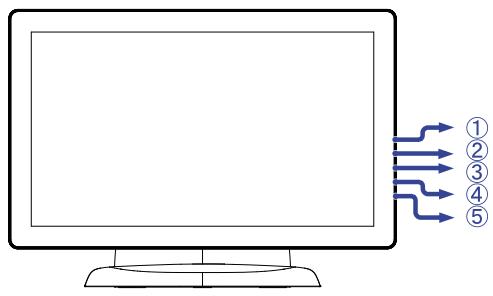

① Touche Menu (图)
② Touche Défilament haut / Luminosité (△)
③ Touche Défilament bas / Mute ( )
④ Touche Sélection / Auto (←J)
⑤ Commutateur d'alimentation ( Ⓞ )
⑥ Trouclé pourverrouillage de sécurité

NOTEZ Vous pouze CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

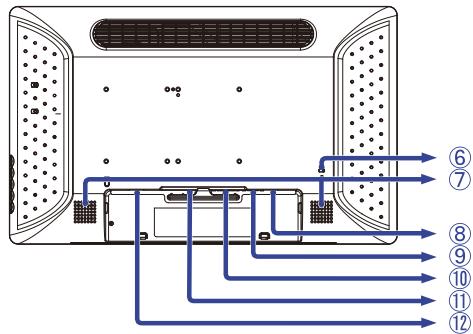

⑦ Haut-parleurs
⑧ Connecteur audio
⑨ Connecteur de D-Sub mini 15 broches
10 Connecteur de DVI-D 24 broches
⑪ Connecteur Câble USB
⑫ Connecteur d'alimentation secteur

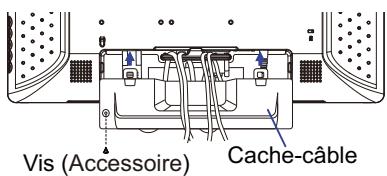

[ Montage et démontage du cache-câble ]

- Montage

① Replace the cache cables.
Fixez le cache-cable au monitreur avec les vis fournies.

- Demontage

① Tirez les vis et le cache-cable pour le prisoner.

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Brancher I'ordinateur au moniteur a laide le cable USB.
④ Connectez le moniteur à l'équipment audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio.
⑤ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez votre écran et votre ordinateur.

NOTEZ

Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable foumi avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regionali iiyama.
Pour la connexion aux ordinateurs Macintosh, veuillage contacter votre revendeur local iiyama ou le bureau regionali iiyama pour l'adaptateur requis.
S'assurer que les connecteurs du cable de signal sont correctement serrés.

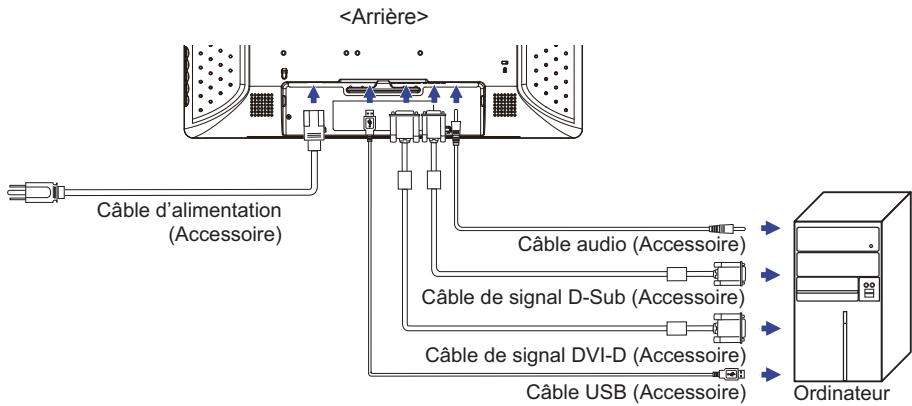

[Exemple de connexion]

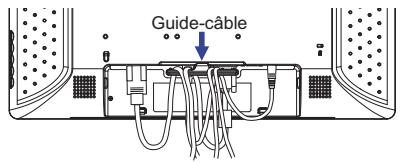

[Reunir les câbles]

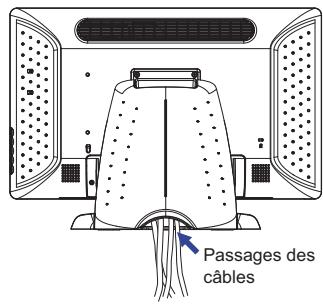

① Passez les câbles au travers des trous et via le passage des câbles.
② Réunir les câbles à l'arrière du pied.

MISE EN ROUTE DE L'ORDINATEUR

Fréquences du signal

Passez aux fréquences souhaités détaillées à la page 21 "FRéQUENCES DE SYNCHRONISATION".

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le cable qui vous a été fournie, le moniter sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fjichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

NOTEZ

Pour plus d'informations sur le téléchargement du pilote pour votre monitre r'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
- Les pilotes de monieur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Procedure pour allumer l'équipement (ON)

AllumezVote moniteur en premier,ensuite allumezvoire ordinateur.

■ Logiciel du Pilote de l'écran tactile

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer quand vous allumez votre micro ordinateur en appuyant sur l'écran tactile.

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d'économie d'énergie.

AJUSTEMENT DEL'ANGLE DE VISION

Pour une visualisation optimale, il est recommendé de regarder le moniteur bien en face.
Tenez le socle pour ne pas renverser le monitateur lorsque vous modifiez son orientation.

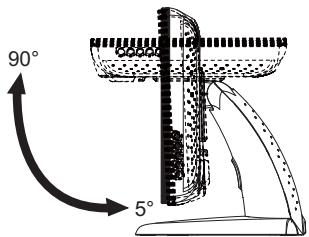

- Vous pouvez régler l'angle du moniteur jusqu'à 90 degrés vers le haut et 5 degrés vers le bas.

NOTEZ

Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran.
Une attention particulière est recquise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

UTILISATION DU MONITEUR

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 21 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératione ci-dessous. Pour plus de détails voir page 14, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez la touche pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches / .

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Utilisez ensuite les touches ↓ pourmettre en surbrillance l'icone du réglage souhaité.
③ Utilisez ensuite les touches I pour effectuer les ajustements ou régliages appropriés.
④ Appuyez la touche pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

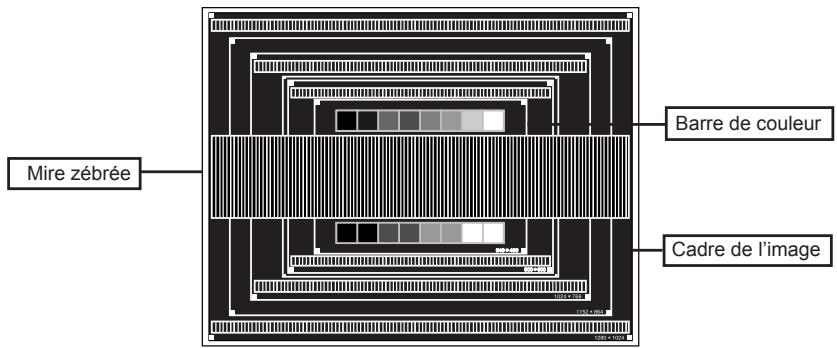

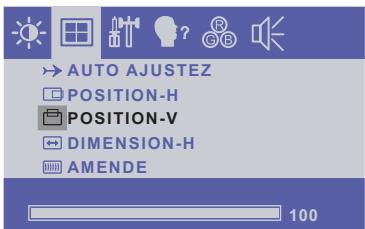

Par exemple, pour corriger la position verticale, selectionnez l'objet Configuration du Menu. Puis, selectionnez POSITION-V en utilisant les touches

Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez la touche pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le début défini pour l'OSD DELAI D'INACTIVITE.
■ Vous pouze également utiliser la touche « pour returner au Menu précédent et fermer la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'etreindre le moniteur pendant l'utilisation du Menu.

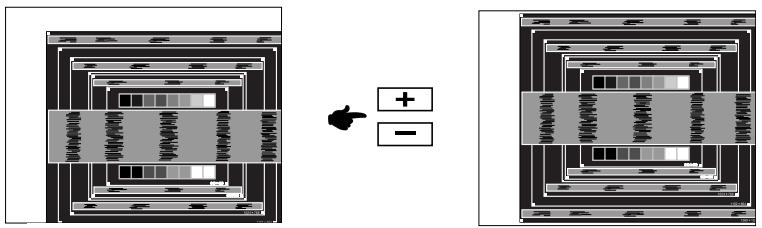

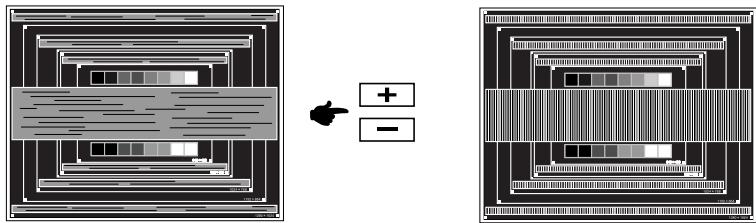

■ Les ajustements pour POSITION-H/V, DIMENSION-H et AMENDE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Ajustement	Problème / Option	Touche correspondante
CONTRASTE CONTRAST	Trop terne Trop intense	△ △
LUMINOSITÉ* BRIGHTNESS	Trop nombre Trop clair	△ △

• Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

LUMINOSITE: Appuyez la touche lorsque le Menu n'est pas affché.

Direct

• MODE VERROUILLAGE: Appuyez sur le Bouton d'Alimentation et sur le bouton en même temps lorsque le Menu n'est pas affché.

Ensuite, le Menu OSD est affché.

Ajustement	Problème / Option
POWER	LOCK	Le bouton d'alimentation est verouillé.
	UNLOCK	Le bouton d'alimentation est deverouillé.
OSD	LOCK	Le Menu OSD est verouillé.
	UNLOCK	Le Menu OSD est deverouillé.

• Désactivation de la fonction « TACTILE »

ON: Appuyez et maintenez simultanément les touches et lorsque le menu ne s'affiche pas; le massage « FONCTION TACTILE DÉSACTIVÉE » apparaître dans le coin supérieur droit de votre écran.

OFF: Appuyez et maintenez simultanément les touches et pendant environ 5 secondes lorsque le menu ne s'affiche pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse.

Entrée analogue seulement.	→ AUTO AJUSTEZ □ POSITION-H □ POSITION-V □ DIMENSION-H □ AMENDE
Ajustement	Problème / Option Touche correspondante
AUTO AJUSTZ *1 AUTO ADJUST	Ajustement de POSITION-H/V, DIMENSION-H et AMENDE automatiquement.
POSITION-H	Trop à gauche
H-POSITION	Trop à droite
POSITION-V	Tropasse
V-POSITION	Trop haute
DIMENSION-H *2 H-SIZE	Trop étroite
	Trop large
AMENDE *2 FINE	Pour corriger le scintillagement des caractères ou des lignes

1 Pour les membres résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 14.
2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 14.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• AUTO AJUSTZ: Appuyez la touche « l'après que le Menu n'est pas affchéé.

Ajustement	Problème / Option		Touché correspondante
OSD POSITION-H OSD H-POSITION	OSD trop à gauche		△
	OSD trop à droite		△
OSD POSITION-V OSD V-POSITION	OSD trop BASSE		△
	OSD trop haute		△
OSD DELAI D'INACTIVITE OSD TIMEOUT	Vou陏 pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.		△
RESTAURATION RESET	Les données prérégliées à l'usine sont restaurées.
ENTREE CHOISI INPUT SELECT	VGA	Sélectionnez l'entrée analogue.
	DVI	Sélectionnez l'entrée numérique.
Lorsqu'une seule des deux entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.

?	ENGLISH	ESpañOL	ESpañOL
	FRANÇAIS	日本語	Japonais
	DEUTSCH	繁体字	Chinois Traditionnel
	ITALIANO	简体字	Chinois simplifié
Ajustement	Problème / Option Touche correspondante
OSD LANGUE OSD LANGUAGE	ENGLISH	Anglais	ESPÁÑOL
	FRANÇAIS	François	日本語
	DEUTSCH	Allemand	繁体字
	ITALIANO	Italien	简体字
Ajustement	Problème / Option Touche correspondante
TEMP. COULEUR COLOR TEMP.	9300	Blanc bleuâtre
	6500	Blanc rougeâtre
	5500	Blanc verdâtre
	7500	Blanc jaunâtre
	UTILISATEUR	ROUGE	Trop faible Trop fort
		VERT
		BLEU

Ajustement	Problème / Option Touche correspondante
VOLUME VOLUME	Trop faible Trop fort	△ △ △
SOURDINE MUTE	Direct	ON Désactive le son temporairement.
		OFF Retourne le volume sonore au niveau précédent.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• SOURDINE: Appuyez la touche lorsque le Menu n'est pas affchéé.

SOURDINE ON

SOURDINE OFF

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procEDURE ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimaler le scintillagement et ajuster la nettoyé afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été créé pour assurer la(Meilleure) performance à la résolution 1920 x 1080, mais ne peut pas afficher les meilleurs résultats à moins de 1920 x 1080 car l'image est automatiquement étiérée pour remplir l'écran. Cette résolution est alors recommendée en utilisation normale.
  L'affichage de texte ou des lignes sera flou ou irrégulier en épaissur quand l'image est étirée, ce qui est d'au processus de l'élargissement de l'écran.
  Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du monitateur只不过 qu'avez les logiciels ou les outils de l'ordinateur.
  ■ Procedez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisé.
  L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichee est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la POSITION, de la DIMENSION-H et l'AMENDE, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadree correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procEDURE ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale.
② Ouvrez le Test.bmp (mire d'ajustement de I'ecran) comme papier peint.

NOTEZ

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est donc pour une résolution 1280 × 1024 . Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran »

[Mire d'ajustement]

③ Appuyez sur la touche Auto. (AUTO AJUSTZ)
④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsqu'l'écran est flou ou scintille, ou bien l'image n'est pas cadree correctement après un ajustement automatique.
⑤ Ajustez la POSITION-V de sorte que le haut et le bas de I'image soient bien cadres a I'écran.

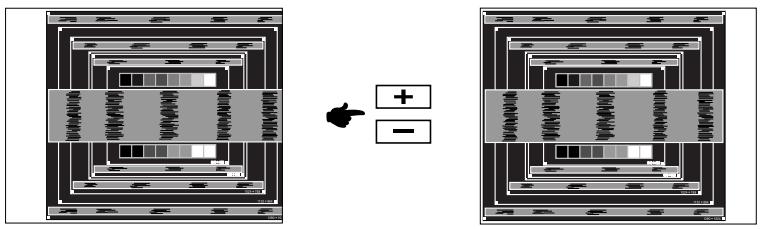

1 Ajustez la POSITION-H de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la DIMENSION-H.

NOTEZ

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la DIMENSION-H, revenez aux étapes 1) et 2).
- Une autre manière de faire le réglage de la DIMENSION-H est d'ajuster les motifs zébrés verticaux de la mire.
L'image peut scintiller pendant l'ajustement de la DIMENSION-H, la POSITION-H et la POSITION-V.
Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la DIMENSION-H, repêtez les étapes à partir de l'étape ③.

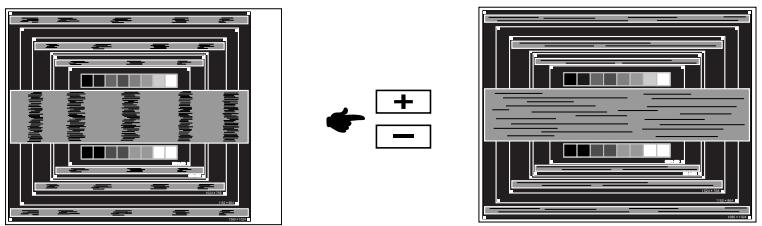

⑦ Ajustez l'AMENDE e pour corriger les perturbations horizontales, le scintillagement ou la nettable en utilisant la mire d'ajustement.

NOTEZ

En cas d'un fort scintillagement ou d'un manque de netteté sur une partie de l'écran, repêze les étapes ⑥ et ⑦ car l'ajustement de la DIMENSION-H peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et repreneze les réglages à partir de l'étape ③.
Réglez la POSITION- H si la position horizontale s'est déplacee pendant le réglage de l'AMENDE.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la DIMENSION-H et de l'AMENDE.

Une fois les réglages terminés, remettez votre papier peint favori.

SYSTÉME D'ÉCONOMIE D'ENERGIE

Lorsque vous ordinateur n'est pas utilisé, la fonction de gestion de l'alimentation réduit automatiquement la consommation électrique de l'écran.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 3W. L'écran devient noir. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTEZ

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'etreindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutilé d'électricité.
Il est possible que le signal videoo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, proceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persisté.
3. Si vous recontréz un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

Contrôle

① L'imag n'apparaft pas.

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre appeareil que la prise secteur fonctionne.
Si I'économiseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
L'ordinateur est-il allumé?
Le cable de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.

② L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop nombre.

□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

⑥ Pas de son.

L'équipment audio (Ordinateur etc.) est en marche.
Le cable audio est connecté correctement.
Augmentez le volume.
Le Muet est OFF.
Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

(8) L'audition d'un bruit parasite.

Le cable audio est connecté correctement.

(9) L'écran tactile ne répond pas.

Avez-vous verifié que le cable USB est bien connecté à sa fiche ?
Avez-vous verification que le pilote est bien installé?

10 Aucune action au toucher (pas de changement de position)

Avez-vous vérifié que la fonction de calibration a été installée convenablement?

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre monitreur. Veuillez visitor notre site Web : www.iiyama.com/recycle pour la réutilisation de monitreur.

CHARACTERISTIQUES TECHNIQUES

Ecran Tactile	Système d'affichage	Technologie capacitive projetée
	La transmission de la lumière	90%
	Système de Communication	Transfert par sortie série USB
Catégorie de taill		22"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 21.5" (55cm)
	Taille du point	0,248 mm H × 0,248 mm V
	Luminosité	270cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontal: 31,5-82,0 kHz, Verticale: 56-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue: 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéreo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		2W x 2 (haut-parleurs stéreo)
Taille d'écran maximaile		476,6 mm L × 268,1 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		45W typique, Mode d'économie d'énergie : 3 W maximum*
Dimensions / Poids net		539,0 × 384,0 × 287,0mm / 21,2 × 15,1 × 11,3" (L×H×P) 10,3kg / 22,7lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, VCCI

NOTEZ

• Periphériques USB/ l'équipement audio ne sont pas connectés.

DIMENSIONS

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontal	Fréquence vertical	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
		48,077kHz	72,188Hz	50,000MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
	WSXGA+ 1680 × 1050	65,290kHz	59,954Hz	146,250MHz
	Full HD 1920 × 1080	67,500kHz	60,000Hz	148,500MHz
