PROLITE T1931SAW - Écran TFT LCD IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile LCD 19 pouces
Résolution	1280 x 1024 pixels
Technologie d'affichage	IPS (In-Plane Switching)
Luminosité	250 cd/m²
Contraste	1000:1
Temps de réponse	5 ms
Angle de vision	178° horizontal et vertical
Connectivité	VGA, DVI-D, USB
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions (L x H x P)	420 x 360 x 50 mm
Poids	5,5 kg
Fonctions principales	Écran tactile, rotation 90°, réglage de la hauteur
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant non abrasif
Pièces détachées et réparabilité	Disponibilité variable, vérifier auprès du fabricant
Sécurité	Conforme aux normes CE, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - PROLITE T1931SAW IIYAMA

Comment calibrer l'écran tactile du IIYAMA PROLITE T1931SAW ?

Pour calibrer l'écran tactile, accédez au menu de configuration de Windows, puis sélectionnez 'Périphériques' et ensuite 'Écran tactile'. Suivez les instructions pour calibrer l'écran.

Que faire si l'écran ne répond pas au toucher ?

Assurez-vous que le câble USB est correctement connecté. Redémarrez l'ordinateur et vérifiez si les pilotes de l'écran tactile sont à jour. Si le problème persiste, essayez de déconnecter puis reconnecter le câble.

Comment régler la luminosité de l'écran ?

Utilisez les boutons de contrôle situés sur le côté de l'écran pour accéder au menu OSD. Sélectionnez 'Luminosité' et ajustez le niveau selon vos préférences.

L'écran affiche-t-il une résolution optimale ?

La résolution optimale pour le IIYAMA PROLITE T1931SAW est de 1280 x 1024 pixels. Vérifiez les paramètres d'affichage de votre système d'exploitation pour vous assurer que cette résolution est sélectionnée.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humide avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs ou d'appliquer le liquide directement sur l'écran.

Que faire si l'image est floue ou déformée ?

Vérifiez la connexion du câble vidéo (VGA, DVI, etc.) pour vous assurer qu'il est bien branché. Essayez de changer la résolution de l'affichage dans les paramètres de votre ordinateur.

Est-ce que l'écran est compatible avec tous les systèmes d'exploitation ?

Le IIYAMA PROLITE T1931SAW est compatible avec la plupart des systèmes d'exploitation, y compris Windows et Linux. Assurez-vous d'avoir les derniers pilotes installés pour une compatibilité optimale.

Comment activer ou désactiver l'écran tactile ?

Pour activer ou désactiver l'écran tactile, ouvrez le 'Gestionnaire de périphériques', trouvez 'Périphériques d'interface utilisateur', et désactivez ou activez le périphérique correspondant.

MODE D'EMPLOI PROLITE T1931SAW IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VERIFICATION DU CONTENU DE L'EMBALLAGE 4

REMARQUES PARTICULIERES SUR LES DALLES TACTILES.... 5

MONTAGE MURAL 5

COMMANDES ET CONNECTEURS 6

CONNEXION DE VOTRE MONITEUR 7

MISE EN ROUTE DE L'ORDINATEUR 8

AJUSTEMENT DEL'ANGLE DE VISION 8

UTILISATION DU MONITEUR 9

Menu des paramètres de réglage 10

AJUSTEMENTS DE L'ECRAN 14

SYSTÉME D'ÉCONOMIE D'ENERGIE 17

DEPANNAGE 18

INFORMATIONS DE RECYCLAGE 19

ANNEXE 20

CARACTERISTIQUES TECHNIQUES : ProLite T1531SR 20

CHARACTERISTIQUES TECHNIQUES : ProLite T1531SAW............20

CHARACTERISTIQUES TECHNIQUES : ProLite T1532SR 20

CARACTERISTIQUES TECHNIQUES : ProLite T1731SR. 21

CHARACTERISTIQUES TECHNIQUES : ProLite T1731SAW............21

CARACTERISTIQUES TECHNIQUES: ProLite T1931SR. 22

CARACTERISTIQUES TECHNIQUES: ProLite T1931SAW 22

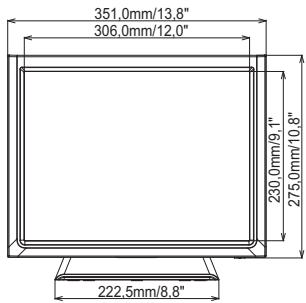

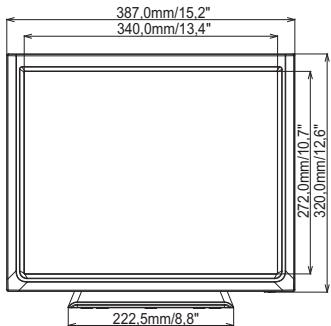

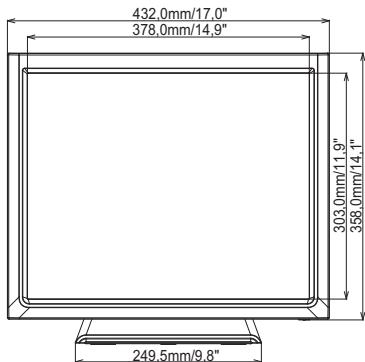

DIMENSIONS :

ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR 23

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les cables d'alimentation et de signal. Ne pas poser le moniter ou tout autre objet volumineux sur ces cables. Des cables endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enflammés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont abstraites et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE De disquettes pres des haut-parleurs

Des données magnétiques enregistrées telles que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal calée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec YAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France. Si vous neavez de retourner tout matériel et que vous ne possedez plus votre emballage d'origine, merci de contacter tout revendeur ou le service après-vente d'IYAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD: Diluant Nettoyants en atomiseur

Essence

Cire

Nettoyants abrasifs

Solvants acides ou alcalins

Le contact du boitier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1024 × 768: ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR ⇔ Résolutions prises en charge jusqu'à 1280 × 1024 : ProLite T1731SR / ProLite T1731SAW / ProLite T1931SR / ProLite T1931SAW Contraste élevé 500:1 (Typique: Avec Ecran tactile) / Luminosité 200cd/m² (Typique: Avec Ecran tactile): ProLite T1531SR / ProLite T1532SR Contraste élevé 500:1 (Typique: Avec Ecran tactile) / Luminosité 230cd/m² (Typique: Avec Ecran tactile): ProLite T1531SAW Contraste élevé 900:1 (Typique: Avec Ecran tactile) / Luminosité 200cd/m² (Typique: Avec Ecran tactile): ProLite T1731SR / ProLite T1931SR Contraste élevé 1000:1 (Typique: Avec Ecran tactile) / Luminosité 230cd/m² (Typique: Avec Ecran tactile): ProLite T1731SAW Contraste élevé 900:1 (Typique: Avec Ecran tactile) / Luminosité 230cd/m² (Typique: Avec Ecran tactile): ProLite T1931SAW Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 1 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Economie d'énergie (conforme à VESA DPMS) Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Cable d'alimentation*1

Cable de signal D-Sub

Cable DVI-D

Cable RS-232C

Cable USB

Cable audio

Vis (M3x6mm)

CD-ROM des Pilotes de la Dalle Tactile (CD-ROM)*2

Guide de sécurité

Guide de démarrage rapide

Attention

1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama. ^ 2 Ce CD-ROM contient le Pilote de l'écran tactile. Installer le Disque de l'Écran Tactile après avoir connecté votre micro-ordinateur au moniteur en utilisant le câble RS-232C ou le câble USB. Pour plus d'informations voir le fichier « Readme » se trouvant sur le disque « Touch Panel Driver »

Remarques particulieres sur les DALLES tactiles

Des dégâts permanents peuvent apparaître si vous utilisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile.

Ceci entraînera un refus systématique de prise sous garantie.

Nous recommandons d'utiliser un stylet en plastique (bout d'un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

Avertissement

Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage, serrez la vis M4 avec un tournevis équipé d’une longueur de 8 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un court-circuit ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.

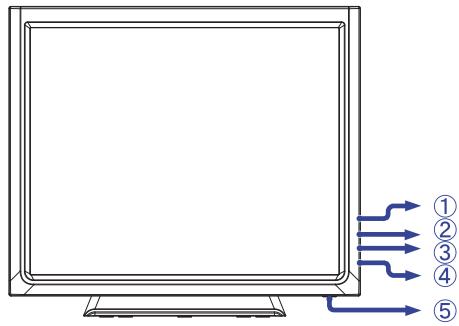

Commandes et connecteurs

① Touche Menu () ② Touche Défillement haut / Luminosité (△) ③ Touche Défillement bas / Mute (○) ④ Touche Sélection / Auto (←) ⑤ Commutateur d'alimentation (○) ⑥ Trou clé pour verrouillage de sécurité

NOTE Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

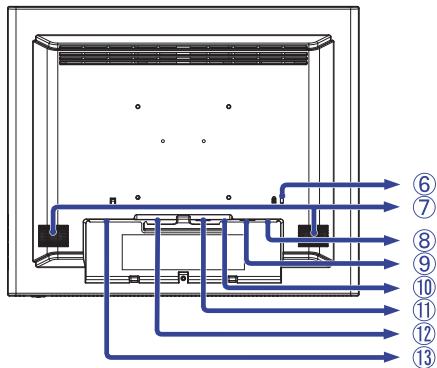

Haut-parleurs Connecteur Câble USB Connecteur Câble RS-232C Connecteur audio Connecteur de D-Sub mini 15 broches Connecteur de DVI-D 24 broches Connecteur d'alimentation secteur

-Démontage

Appuyez et tirez le cache-cable pour le retirer.

Montage

Replacez le cache-cable. Fixez le cache-cable au moniteur avec les vis fournies.

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Brancher l'ordinateur au moniteur à l'aide du câble de RS-232C ou le câble USB. ④ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑥ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. S'assurer que les connecteurs du câble de signal sont correctement serrés. - Ne connectez pas le câble RS-232C et le câble USB en même temps au micro-ordinateur. Le système ne peut pas utiliser les 2 modes simultanément.

[Exemple de connexion]

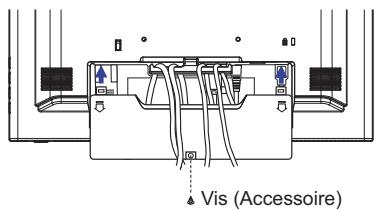

Réunir les câbles

Passez les câbles au travers des trous et via le passage des câbles. Réunir les câbles à l'arrière du pied.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 28 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

Logiciel du Pilote de l'écran tactile

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer quand vous allumez votre micro-ordinateur en appuyant sur l'écran tactile.

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d'économie d'énergie.

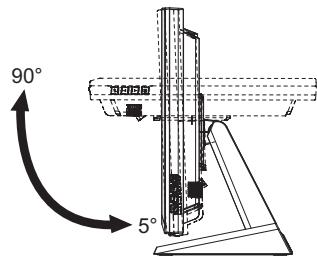

Ajustement del'angle de VISION

Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation. ■ Vous pouvez régler l'angle du moniteur jusqu'à 90 degrés vers le haut et 5 degrés vers le bas.

• Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran. Une attention particulière est requise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 28 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 14, AJUSTEMENTS DE L'ÉCRAN.

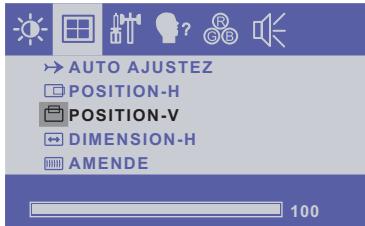

① Appuyez sur la touche pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches I.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Utilisez ensuite les touches pour mettre en surbrillance l'icone du réglage souhaité. ③ Utilisez ensuite les touches I pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration du Menu. Puis, sélectionnez POSITION-V en utilisant les touches .

Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour l'OSD DELAI D'INACTIVITE. Vous pouvez également utiliser la touche pour retourner au Menu précédent et fermer la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'entourer le moniteur pendant l'utilisation du Menu. - Les ajustements pour POSITION-H/V, DIMENSION-H et AMENDE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

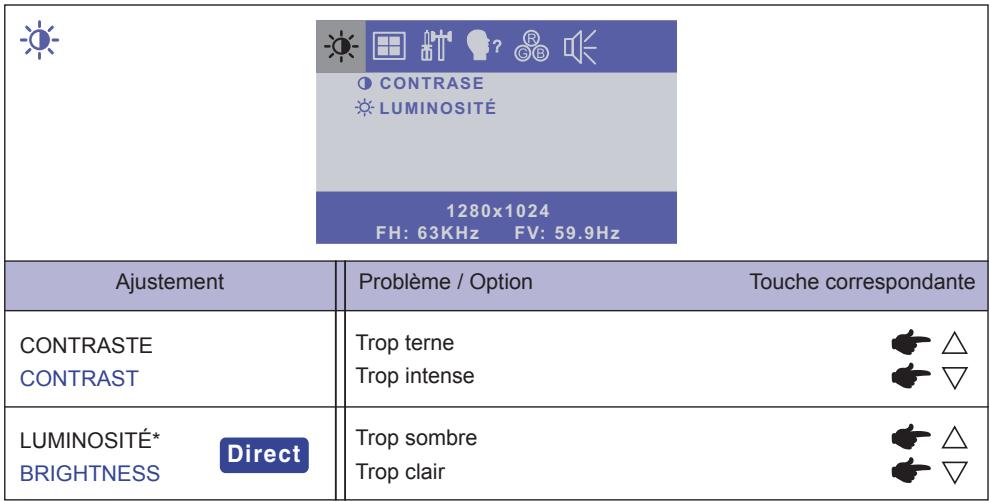

• Ajustez la luminosité quand vous utilisez le moniteur dans une pièce où vous sentez que l'écran est trop lumineux.

Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

LUMINOSITE: Appuyez la touche lorsque le Menu n'est pas affchéé.

• MODE VERROUILAGE: Appuyez sur le Bouton d'Alimentation et sur le bouton en même temps lorsque le Menu n'est pas affiché.

Ensuite, le Menu OSD est affiché.

Ajustement	Problème / Option
POWER	LOCK	Le bouton d'alimentation est verouillé.
	UNLOCK	Le bouton d'alimentation est deverouillé.
OSD	LOCK	Le Menu OSD est verouillé.
	UNLOCK	Le Menu OSD est deverouillé.

• Désactivation de la fonction « TACTILE »

ON: Appuyez et maintenez simultanément les touches et depuis que le menu ne s'affiche pas; le message « FONCTION TACTILE DÉSACTIVÉE » apparaît dans le coin supérieur droit de votre écran.

OFF: Appuyez et maintenez simultanément les touches et pendant environ 5 secondes, lorsque le menu ne s'affiche pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaissé. UTILISATION DU MON

Entrée analogue seulement.	→ AUTO AJUSTEZ □ POSITION-H □ POSITION-V □ DIMENSION-H □ AMENDE
Ajustement	Problème / Option Touche correspondante
AUTO AJUSTZ *1 Direct AUTO ADJUST	Ajustement de POSITION-H/V, DIMENSION-H et AMENDE automatiquement.
POSITION-H H-POSITION	Trop à gauche Trop à droite
POSITION-V V-POSITION	Trop basse Trop haute
DIMENSION-H *2 H-SIZE	Trop étroite Trop large
AMENDE *2 FINE	Pour corriger le scintillagement des caractères ou des lignes

1 Pour les autres résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 14. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 14.

Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• AUTO AJUSTZ: Appuyez la touche « l'après que le Menu n'est pas affiché.

Ajustement	Problème / Option	Touché correspondante
OSD POSITION-H	OSD trop à gauche	△
OSD H-POSITION	OSD trop à droite	△
OSD POSITION-V	OSD trop BASSE	△
OSD V-POSITION	OSD trop haute	△
OSD DELAI D'INACTIVITE	You pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.	△
OSTD TIMEOUT		△
RESTAURATION RESET	Les données prérégées à l'usine sont restaurées.
ENTREE CHOISI	VGA	Sélectionnez l'entrée analogue.
INPUT SELECT	DVI	Sélectionnez l'entrée numérique.
Lorsqu'une seule des deux entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible si'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.

?	ENGLISH	ESpañOL	FRANÇAIS	日本語	DEUTSCH	繁体字	ITALIANO
	FRANÇAIS	繁体字	ITALIANO	简体字
Ajustement	Problème / Option Touche correspondante
OSD LINGUE OSD LANGUAGE	ENGLISH	Anglais	ESPÁÑOL	Espagnol
	FRANÇAIS	François	日本語	Japonais
	DEUTSCH	Allemand	繁体字	Chinois Traditionnel
	ITALIANO	Italien	简体字	Chinois simplifié

Lors du pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

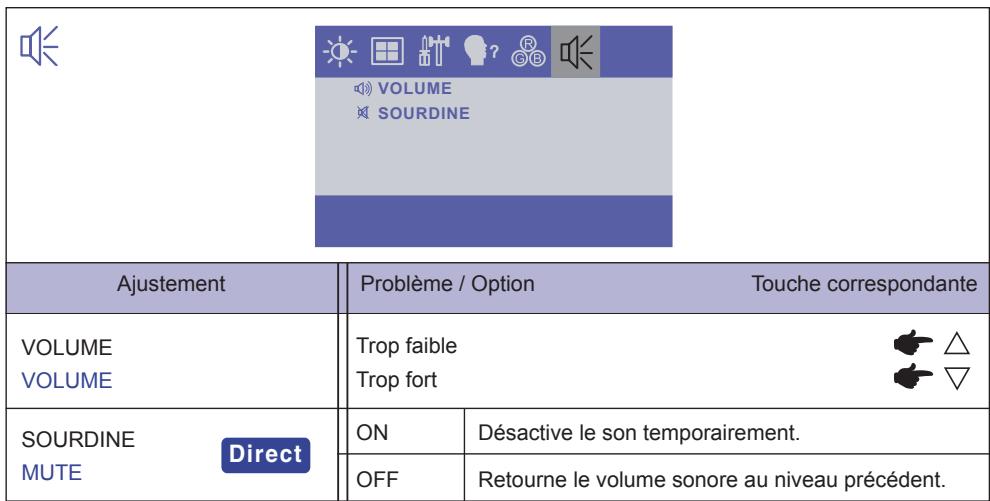

SOURDINE: Appuyez la touche lorsque le Menu n'est pas affiché.

SOURDINE ON

SOURDINE OFF

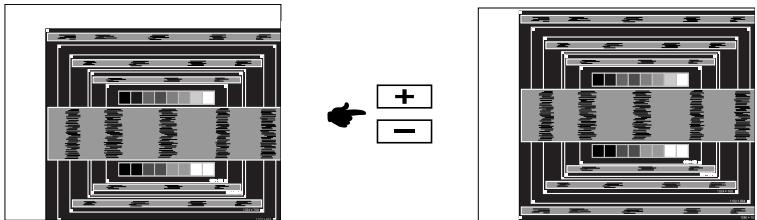

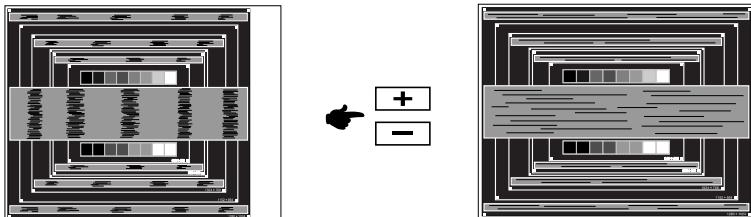

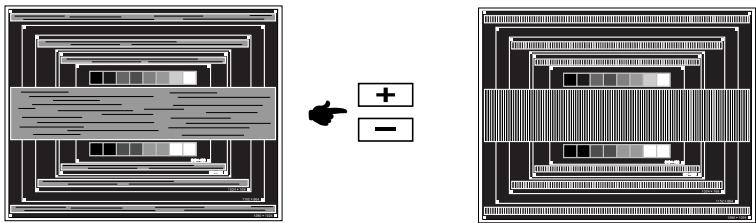

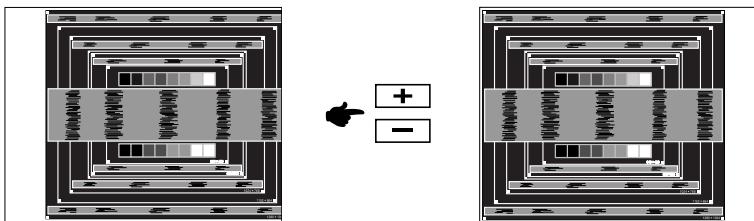

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée que l'entrée analogique est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimiser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez. ■ ProLite T1531 / ProLite T1532 série : Ce moniteur a été conçu pour assurer la(Meilleure) performance à la résolution 1024 x 768, mais ne peut pas afficher les mêmes résultats à moins de 1024 x 768 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. ■ ProLite T1731 / ProLite T1931 série : Ce moniteur a été conçu pour assurer la(Meilleure performance à la résolution 1280 x 1024, mais ne peut pas afficher les meilleurs résultats à moins de 1280 x 1024 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est du au processus de l'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur. Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisé. L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la POSITION, de la DIMENSION-H et de l'AMENDE, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadreée correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale. ② Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test.bmp est donc pour une résolution 1280 × 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran »

[Mire d'ajustement]

③ Appuyez sur la touche Auto. (AUTO AJUSTZ) ④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsque l'écran est flou ou scintille, ou bien l'image n'est pas cadre correctement après un ajustement automatique. ⑤ Ajustez la POSITION-V de sorte que le haut et le bas de l'image soient bien cadres à l'écran.

(6) 1) Ajustez la POSITION-H de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la DIMENSION-H.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la DIMENSION-H, revenez aux étapes 1) et 2). - Une autre manière de faire le réglage de la DIMENSION-H est d'ajuster les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement de la DIMENSION-H, la POSITION-H et la POSITION-V. Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la DIMENSION-H, répétez les étapes à partir de l'étape ③.

⑦ Ajustez l'AMENDE e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintilllement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦ car l'ajustement de la DIMENSION-H peut ne pas avoir été effectué correctement. Si le scintilllement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60 Hz) et reprenez les réglages à partir de l'étape ③. Réglez la POSITION-H si la position horizontale s'est déplacée pendant le réglage de l'AMENDE.

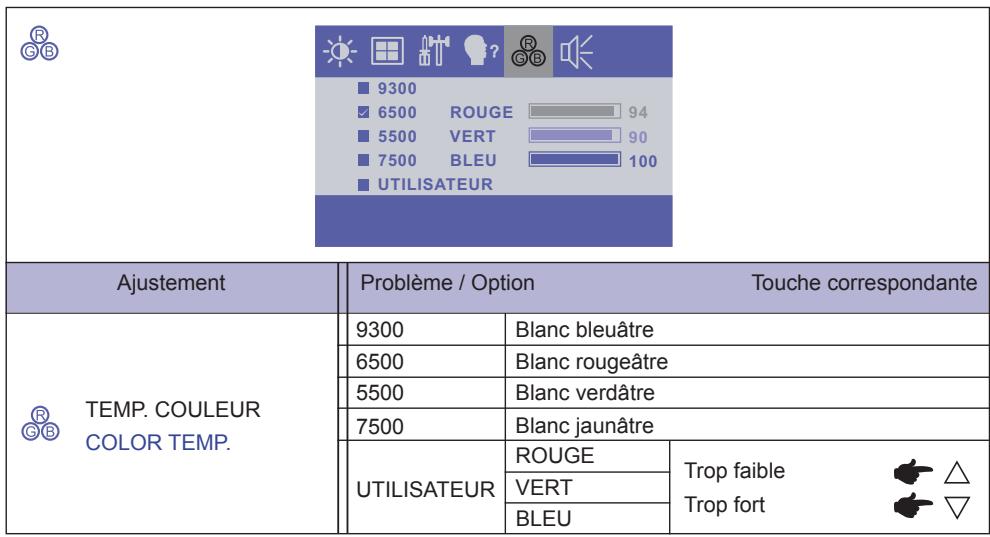

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la DIMENSION-H et de l'AMENDE.

Une fois les réglages terminés, remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 2W ou 3W*. L'écran devient noir. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

ProLite T1531SR / ProLite T1731SR / ProLite T1931SR / ProLite T1532SR : 2W ProLite T1531SAW / ProLite T1731SAW / ProLite T1931SAW : 3W

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparaît pas.

Le câble d'alimentation est-il correctement branché? L'interrupteur marche-arrêt est-il sur ON? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. L'ordinateur est-il allumé? Le câble de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.

L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

L'écran est trop lumineux ou trop nombre.

Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

(6) Pas de son. ⑦ Le son est trop fort ou trop faible ⑧ L'audition d'un bruit parasite. Le cable audio est connecté correctement. (9) L'écran tactile ne répond pas. Avez-vous verified que le cable USB ou RS-232C est bien connecté à sa fiche ? Avez-vous verified que le pilote est bien installé? Aucune action au touched (pas de changement de position) Avez-vous verified que la fonction de calibration a ete Installe convenablement?

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CHARACTERISTIQUES TECHNIQUES : ProLite T1531SR

Ecran Tactile	Système d'affichage	Film de technologie type 'Résistive'
	Surface traitant la transmission de la lumière	traitement anti-reflet
		80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		15"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	200cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 140 degrès, Vertical: 125 degrès (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale		1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéroyo)
Taille d'écran Tmaxale		304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P) 4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrès, Bas: 5 degrès
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

• Périphériques USB/ l'équipement audio ne sont pas connectés.

CHARACTERISTIQUES TECHNIQUES : ProLite T1531SAW

Ecran Tactile	Système d'affichage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-reflet
		92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		15"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	230cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale: 31,5-60,2 kHz, Verticale: 56-75 Hz
Résolution maximale		1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue: 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 3 W maximum
Dimensions / Poids net		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P) 4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

• Périphériques USB/ l'équipement audio ne sont pas connectés.

CHARACTERISTIQUES TECHNIQUES : ProLite T1532SR

Ecran Tactile	Système d'affichage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-reflet
		80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		15"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	200cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale		1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P) 4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

• Périphériques USB/ l'équipement audio ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite T1731SR

Ecran Tactile	Système d'affichage	Film de technologie type 'Résistive'
	Surface traitant la transmission de la lumière	traitement anti-reflet
		80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		17"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17" (43cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	200cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	900 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 170 degrès, Vertical: 160 degrès (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale: 31,5-80,0 kHz, Verticale: 56-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue: 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéreo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéreo)
Taille d'écran maximaile		338,0 mm L × 270,0 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net		387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9 " (L×H×P)5,8kg / 12,8lbs
Angle d'inclinaison		Haut: 90 degrès, Bas: 5 degrès
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

• Périphériques USB/ l'équipement audio ne sont pas connectés.

CHARACTERISTIQUES TECHNIQUES : ProLite T1731SAW

Ecran Tactile	Système d'affichage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-reflet
		92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		17"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17" (43cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	230cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale: 31,5-80,0 kHz, Verticale: 56-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue: 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		338,0 mm L × 270,0 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 3 W maximum
Dimensions / Poids net		387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9" (L×H×P) 5,8kg / 12,8lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

• Périphériques USB/ l'équipement audio ne sont pas connectés.

Caractéristiques techniques : ProLite T1931SR

Ecran Tactile	Système d'affichage	Film de technologie type 'Résistive'
	Surface traitant la transmission de la lumière	traitement anti-reflet
		80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		19"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	200cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	900 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale: 31,5-80,0 kHz, Verticale: 56-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue: 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéreo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéreo)
Taille d'écran maximaile		376,0 mm L × 301,0 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net		432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6 " (L×H×P) 6,6kg / 14,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

• Périphériques USB/ l'équipement audio ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite T1931SAW

Ecran Tactile	Système d'affichage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-reflet
		92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taillie		19"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	230cd/m² (Typique: Avec Ecran tactile)
	Rapport de contraste	900 : 1 (Typique: Avec Ecran tactile)
	Angle de vue	Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale: 31,5-80,0 kHz, Verticale: 56-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue: 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		376,0 mm L × 301,0 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie: 3 W maximum
Dimensions / Poids net		432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6" (L×H×P) 6,6kg / 14,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 20 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation
Homologation		CE, TÜV-Bauart, Gost-R, VCCI

NOTE

• Périphériques USB / l'équipement audio ne sont pas connectés.

Frequences de synchronisation

Mode video		Fréquence horizontalie	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31.469kHz	59.940Hz	25.175MHz
		37.500kHz	75.000Hz	31.500MHz
		37.861kHz	72.809Hz	31.500MHz
	SVGA 800 × 600	35.156kHz	56.250Hz	36.000MHz
		37.879kHz	60.317Hz	40.000MHz
		46.875kHz	75.000Hz	49.500MHz
		48.077kHz	72.188Hz	50.000MHz
	XGA 1024 × 768	48.363kHz	60.004Hz	65.000MHz
		56.476kHz	70.069Hz	75.000MHz
		60.023kHz	75.029Hz	78.750MHz
	SXGA 1280 × 1024	63.981kHz	60.020Hz	108.000MHz
		79.976kHz	75.025Hz	135.000MHz
