MODE D'EMPLOI PROLITE E2403WS IIYAMA
Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
ENERGYSTAR
Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Class B prescrites dans le règlement sur le brouillage radioélectrique édicté par le ministère des Communications du Canada.
Ce moniteur LCD est conforme aux specifications des directives EC 89/336/EEC, aux directives EMC sur les basses tensions 73/23/EEC et l'amendement 93/68/EEC.
La sensibilité électromagnétique a été à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.
■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR®.
TABLE des matières
POUR VOTRE SÉCURITÉ 1
CONSIGNES DE SÉCURITÉ 1
REMARQUES SUR LES ECRANSACRISTAUX LIQUIDES 3
SERVICECLIENT 3
ENTRETIEN 3
AVANT D'UTILISER LE MONITEUR 4
FONCTIOS 4
VERIFICATION DU CONTENU DE L'EMBALLAGE 4
ASSEMBLAGE ET DÉMONTAGE DE LABASE DU PIED 5
COMMANDESET CONNECTEURS 6
CONNEXION DE VOTRE 7
MISE EN ROUTE DE L'ORDINATEUR 8
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION:
ProLite B2403WS 8
Réglage de l'angle de vision: ProLite E2403WS 9
ORIENTATION DE L'ECRAN: ProLite B2403WS 9
UTILISATION DU MONITEUR 10

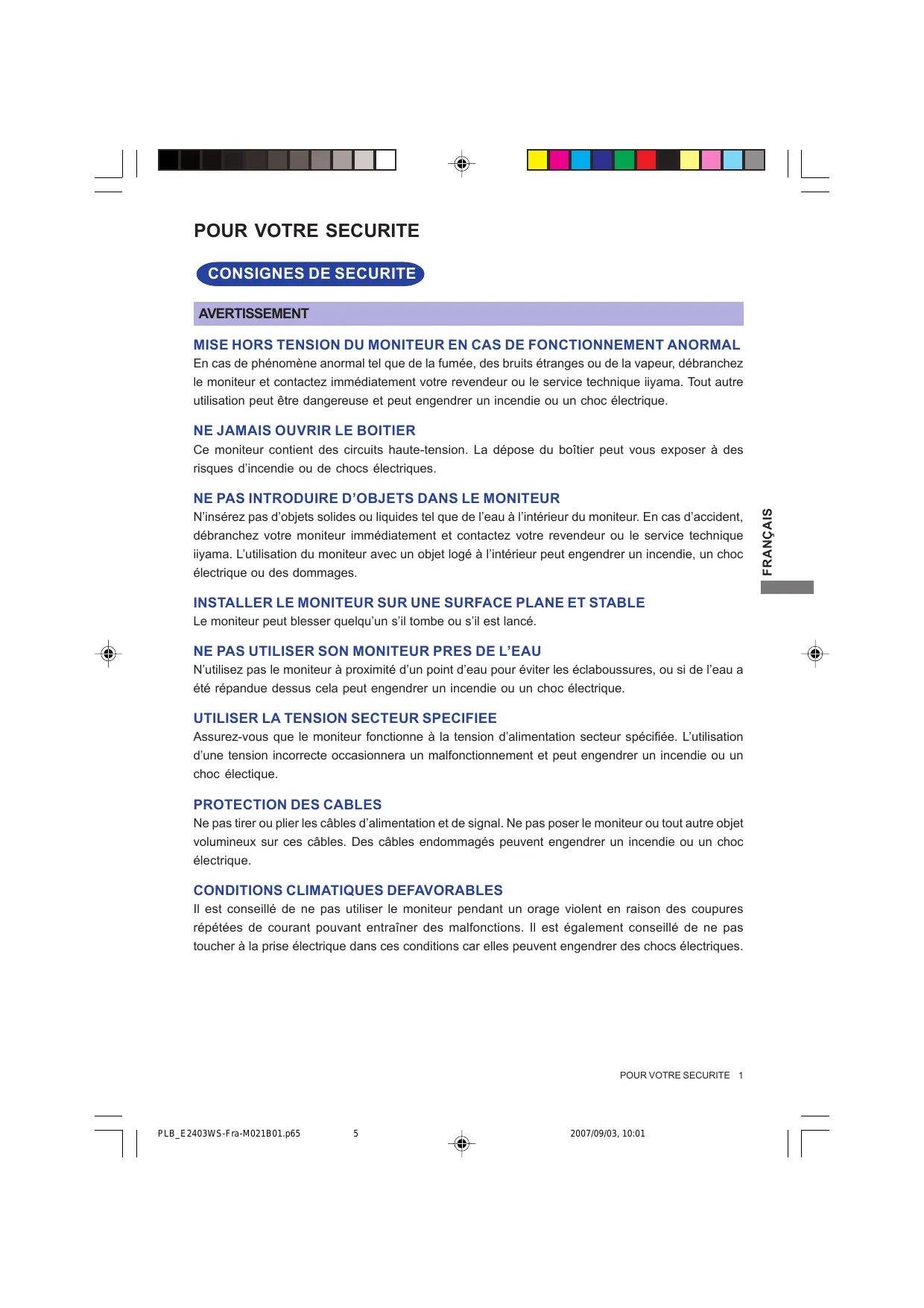

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS Introduire d'objects dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Protection des CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
POUR VOTRE SÉCURITÉ 1
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la prise
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE touchez PAS la prise avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS de l'installation du moniteur sur votre ordinateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
NE PAS METTRE De disquettes pres des haut-parleurs
Des données magnétiques enregistrées telles que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.
Remarques sur les ECRANS a cristaux liquides
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
- Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
- De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec YAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.
L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter l'YAMA France. Si vous nevez retourner votre matériel et que vous ne possedez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après-vente d'Iyama pour conseil ou pour replacer l'emballage.
Avertissement
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
- Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:
Diluant Nettoyants en atomiseur
Essence Cire
Nettoyants abrasifs Solvants acides ou alcalins
Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
Boitier
Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
Ecran
Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.
POUR VOTRE SÉCURITÉ 3
Avant d'utiliser le moniteur
Moniteur LCD TFT couleur 24 pouces (61,2 cm)
Résolutions prises en charge jusqu'à 1920 × 1200
Contraste élevé 2000:1 (DCR) / Luminosité 300cd/m² / Temps de réponse rapide 2ms (Gris au gris): ProLite B2403WS
Contraste élevé 2000:1 (DCR) / Luminosité 250cd/m² / Temps de réponse rapide 2ms (Gris au gris): ProLite E2403WS
Lissage numérique des caractères
Configuration automatique
Haut-parleurs stéreo 2 haut-parleurs stéreo 2 W
Conformé au Plug & Play VESA DDC2B
Conformé à Windows® 95/98/2000/Me/XP/Vista
Économie d'énergie (conformé à ENERGY STAR® et VESA DPMS)
Conception ergonomique: Approvoué TCO '03 et MPR III
Entrée numérique (HDMI) pour un affichage net
L'écran est donc pour avoir une rotation de : ProLite B2403WS
Conforme au standard de montage VESA (100 mm x 100 mm)
Trouclé pourverrouillage de sécurité
Verification du contenu de l'emballage
Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
Cable d'alimentation*
Cable de signal D-Sub
Cable DVI-HDMI
Cable audio
Pied
Mode d'emploi
Attention
- La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

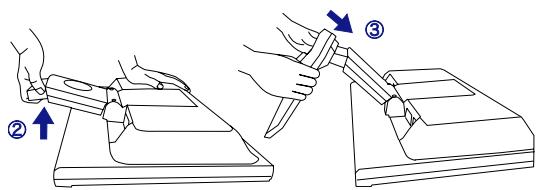

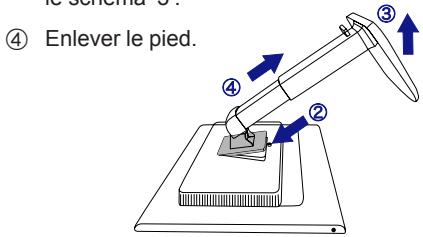

Assemblage et démontage de la BASE du PIED
Le moniteur est fourni avec son pied. Si vous préferez le fixer au mur, merci de suivre les instructions ci-dessous pour enlever le pied. Merci de vous assurer que si l'unité doit être renvoyée à iiyama, le pied est bien inclus dans le colis de retour.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. Débranchez le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.
Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Insérer le pied au moniteur tel qu'indiqué dans le schéma 2'. ③ Pour sécuriser le pied, enlever la partieasse tel qu'indiqué dans le schéma 3 jusu'a ce que le pied se bloque.
① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Le bas du pied est tiré comme illustré dans la figure. ③ Installez le socle du pied sur le bas du pied.
① Placez d'abord un morceau de tissus doux Appuyez sur le bouton pouvoir de déblocage tel qu'indiqué dans le schéma '2'. ③ En gardant le bouton pouvoir de déblocage appuyé, soulevez la base tel qu'indiqué dans le schéma '3'.
① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Maintenez les crochets appuyés vers l'extérieur et retirez le socle du pied du bas du pied.
AVANT D'UTILISER LE MONITEUR 5

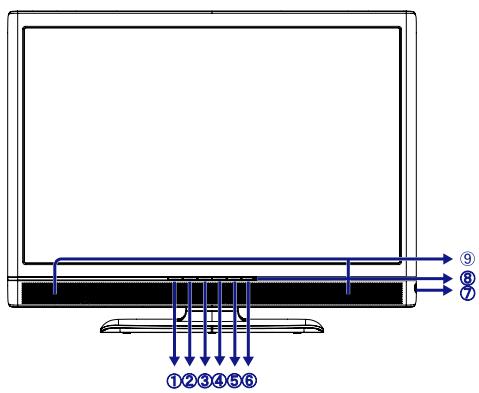

Commandes et connecteurs
① Touche Auto (AUTO) ② Touche Quitter / Volume (EXIT) ③ Touche Défilement haut / Contraste ( ) ④ Touche Défilement bas / Luminosité (▶) ⑤ Touche Menu / Sélection (ENTER) ⑥ Commutateur d'alimentation ( Ⓞ ) ⑦ Connecteur casque ⑧ Voyant d'alimentation

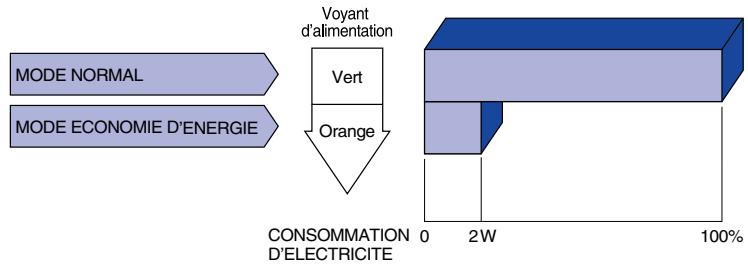

NOTE Vert : Fonctionnement normal
Orange: Économie d'énergie
Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 2W lorsqu'il ne reçoit aucune signal sync horizontal et/ou vertical.
Haut-parleurs

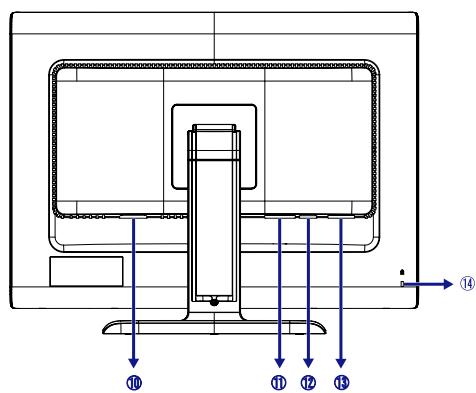

10 Connecteur d'alimentation secteur (POWER IN)
⑪ Connecteur audio (LINE IN)
⑫ Connecteur Entrée HDMI
⑬ Connecteur de D-Sub mini 15 broches (D-SUB)
⑭ Trou clé pour verrouillage de sécurité
NOTE Vous sous-poucez cabler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans voir permission.
6 AVANT D'UTILISER LE MONITEUR
Connexion de votre
Assurez-vous que l'ordinateur et le moniteur sont éteints. Connectez l'ordinateur au moniteur avec le câble de signal. (Voir la section AFFECTATION DES BROCHES page 25. Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
[Exemple de connexion]
Installation
① Retirez le crochet. ② Tenez les deux côtés du crochet, et enlevez une étiquette à la fois.
Démontage
① Rassemblez les câbles au fond du support. ② Tenez les deux côtés du crochet, et de l'étiquette de l'insertion une à la fois dans les trous.
AVANT D'UTILISER LE MONITEUR 7
Mise en ROUTE de l'ordinateur
Fréquences du signal
Passez aux fréquences souhaitées détaillées à la page 25 “FREQUENCES DE SYNCHRONISATION”.
Plug & Play Windows 95/98/2000/Me/XP/Vista
Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet:
http://www.iiyama.com
Pour plus d'informations sur le téléchargement du pilote pour votre moniteur à écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.
Ajustement de la hauteur et l'angle de VISION : ProLite B2403WS
Pour optimiser la vision, il est recommandé de regarder de face le moniteur, ensuite ajuster la hauteur et l'angle de vision du moniteur à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez régler la hauteur du moniteur jusqu'à 130 mm. Le moniteur peut aussi être incliné jusqu'à vers le haut et vers le bas et pivoter de vers la droite et vers la gauche. ■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du moniteur comme vous le désirez.
Ne touchez pas l'écran LCD lorsque vous régalez l'angle. Cela pourrait endommager ou casser l'écran LCD. Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle. N'inclinez pas le poste au-delà de 20 degrés, exceptez quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risquè de basculer et de se casser.

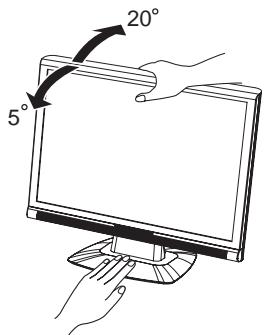

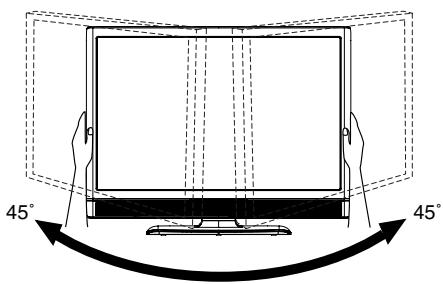

Réglage de l'angle de VISION : ProLite E2403WS
Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à vers le haut et vers le bas. Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.
- Ne touchez pas l'écran LCD lorsque vous régalez l'angle. Cela pourrait endommager ou casser l'écran LCD.
- Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle. N'inclinez pas le poste au-delà de 20 degrés, excepté quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risque de basculer et de se casser.

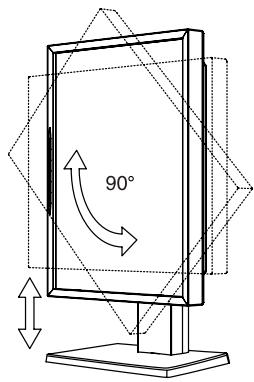

Orientation de l'ecran : prolite B2403WS
Ajustez la hauteur du moniteur au maximum. Tournez l'écran de 90 degrés.
Portrait : tourner dans le sens des aiguilles d'une montre. Paysage : tourner dans le sens inverse des aiguilles d'une montre.
Ajustez l'angle de l'écran à votre convenance.
N'essayez pas de tourner l'écran sans atteindre cette position haute car vous risquez d'endommager le pied. Veuillez bien utiliser le logiciel softOSM pour la rotation de l'image affichée sur l'écran.
Le logiciel softOSM compatible à DDC/CI (rotation de l'image) n'est pas fourni avec le moniteur. Le logiciel softOSM peut être téléchargé sur le site iiyama :
http://www.iiyama.com
Utilisation du moniteur
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 25 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 16, AJUSTEMENTS DE L'ÉCRAN.

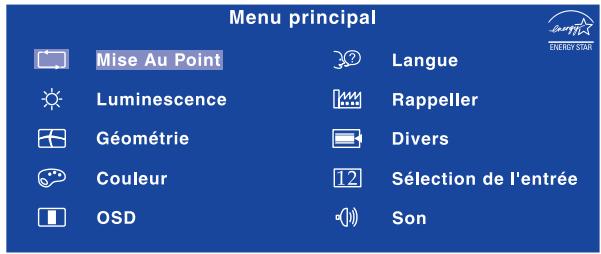

① Appuyez la touche ENTER pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.

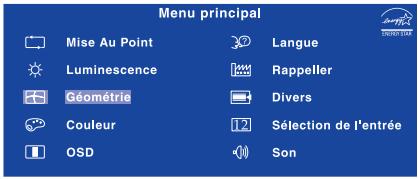

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ENTER. Utilisez ensuite les touches / pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.
Par exemple, pour corriger la position verticale, sélectionnez l'élément Géométrie du Menu, puis appuyez la touche ENTER. Puis, sélectionnez (Position V.) en utilisant les touches /.
Une page d'ajustement apparait après l'appui sur la touche ENTRER. Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entiere doit changer pendant que vous effectue l'opération.
Appuyez sur la touche EXIT pour finir et les modifications sont enregistrées en mémoire.
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Temporisation. La touche EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour Position H. / V. Horloge Pixel et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
| Mise Au Point Auto Adjust | Entrée analogue seulement |
| Ajustement | Problème / Option Touche correspondante |
| Mise Au Point * Auto Adjust | Direct | Ajustement de Position H. / V., Horloge Pixel et Phase automatiquement. |

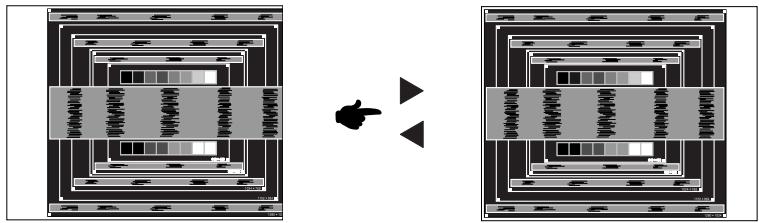

- Pour les menus résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 16.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Mise Au Point : Appuyez sur la touche Auto lorsque le Menu n'est pas affiché.
| Luminescence *1
Luminance |
| Ajustement | Problème / Option | Touché correspondante |
| Luminosit *2
Brightness | Trop nombre
Trop clair | |
| Contraste
Contrast | Trop terme
Trop intense | |
1 Le réglage de la luminosité n'est pas actif quand le mode DCR est actif. 2 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.
Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Contraste: Appuyez la touche lorsque le Menu n'est pas affiché.
- Luminosité: Appuyez la touche lorsque le Menu n'est pas affiché.
| Géométrie Geometry | Entrée analogue seulement |
| Ajustement | Problème / Option | Touchche correspondante |
| Position H.
H. Position | Trop à gauche | ▲ ▲ |
| Trop à droite | ▲ ▲ |
| Position V.
V. Position | Trop haute | ▲ ▲ |
| Trop BASSE | ▲ ▲ |

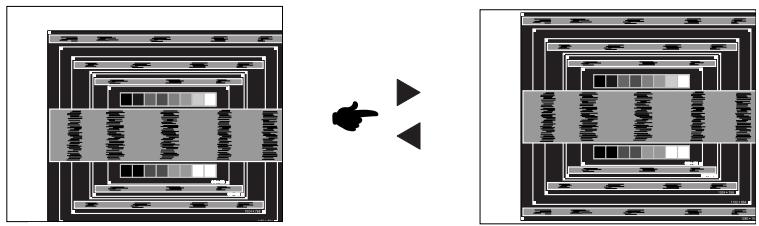

| Horloge Pixel
Pixel Clock | Trop étroite | ▲ ▲ |
| Trop large | ▲ ▲ |

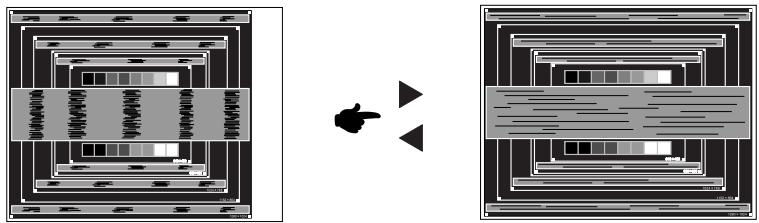

| Phase

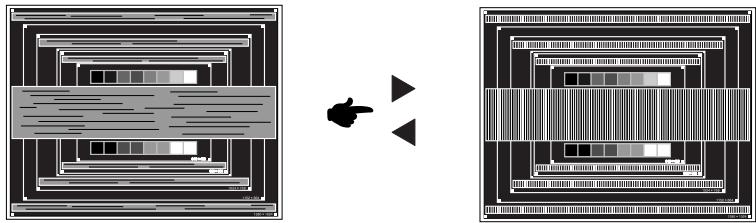

Phase | Pour corriger le scintillagement des caractères ou des lignes | ▲ ▲ |
| Couleur
Color |
| Ajustement | Problème / Option | Touché correspondante |
| 9300K | Blanc bleuâtre | |
| 7500K | Blanc jaunâtre | |
| 6500K | Blanc rougeâtre | |
| Utilisateur
User Preset | Red (Rouge) | Trop faible
Trop fort |
| Green (Vert) |
| Blue (Bleu) |
| OSD
OSD |
| Ajustement | Problème / Option Touche correspondante |
| Position H.
H.Position | OSD trop à gauche |
| OSD trop à droite |
| Position V.
V.Position | OSD trop haut |
| OSD trop haut |
| Temporisation
OSD Time | Vouces pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes. |
| Langue
Language |
| Ajustement | | Problème / Option Touche correspondante |
| Langue
Language | | English | Anglais | Polski |
| Français | François | Риский
Russe |
| Deutsch | Allemand | 日本語 |
| Italiano | Italien | Nederland |
| Espanol | Espagnol | 简体中文 |
| Rappeler
Recall |
| Ajustement | Problème / Option Touche correspondante |
| Tous les paramètres
Recall All | Oui
Yes | Les données préréglées à l'usine sont restaurées. |
| Non
No | Retourne au Menu. |
| Divers
Miscellaneous |
| Ajustement | Problème / Option Touche correspondante |
| A Finesse
Sharpness | 1 2 3 4 5
Vous pouvez changer la qualité de l'image de 1 à 5 (Nette à Lisse). Appuyez la touche ▷ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ▷ pour changer la qualité de l'image dans l'ordre décroissant. |
| DDC DDC/CI
DCC/CI | Actifé
On | Le DDC/CI est activé. |
| Éteint
Off | Le DDC/CI est étèint. |
| NOTE Le DDC/CI est basculé entre Activé et Éteint comme suit en appuyant la touche
→ successivement.
→ Activé → Éteint
→ On → Off |
| i+ Afficher les informations
Display Information | Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.
Divers
H Afficher les informations
1920x1200 © 60 Hz
Note Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. |
| DCR DCR
DCR | Activé
On | Augmentation du Réglage de Ratio de Contraste |
| Éteint
Off | Ratio de Contraste Typique |
| OD*1
OD | 0 1 2 3 4 5
You pouvez placer le surmenage de niveau entre 0 et 5. Il améliorer a le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. |
| Mode d'affichage*2
Display Mode | Plein
Full | Extension de l'affichage. |
| 1 : 1
1 : 1 | Affché à la même échelle. |
| Format
Aspect | Information sur le format d'affichage. |
1 L'OD ne peut pas permettre en même temps quand le mode d'affichage est placé à 1:1 ou à aspect, et la fréquence verticale est plus que 60Hz. Quand l'OD est activé, un certain niveau de conservation d'image sera causé. Pour le visionnement optimal, le niveau recommandé est 3 ou inférieur. 2 Le mode d'affichage est fermé à cléf à complètement et vous ne pouvez pas désir 1:1 ou aspect en recevant le signal 1920 x 1080.
| Ajustement | Problème / Option Touche correspondante |
| 12 | Sélection de l'entrée Direct | D-sub | Sélectionnez l'entrée analogue. |
| HDMI | Sélectionnez l'entrée numérique. |
NOTE Lorsqu'une seule des deux entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.
Vous évitez la page de Menu et affichez directement l'échelle d'ajustement en suivant la manipulation suivante.
- Sélection de l'entrée : Appuyez sur la touche Quitter lorsque le Menu n'est pas affiché.
| Son
Audio |
| Ajustement | Problème / Option Touche correspondante |
| Volume
Volume | Trop faible
Trop fort |
| Silencieux
Mute | Activé
On | Désactive le son temporairement. |
| Éteint
Off | Retourne le volume sonore au niveau préçédent. |
| NOTE ▪ Le Silencieux est basculé entre Activé et Eteint comme suit en appuyant la touche
▶ successivement.
Activé Éteint
→ On → Off
■ est affché devant Son dans le menu principal lorsque Silencieux est éteint.
■ est affché devant Son dans le menu principal lorsque Silencieux est activé. |
| 12 Select. entrée audio
Audio Input Select | Auto Déctector
Auto Detect | Détection automatique de l'entrée audio |
| Entrée ligne
Line-in | Possibilité de selection manuelle de l'entrée audio |
Ajustements de l'écran
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.
Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1200, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1200, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. ■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge Pixel et la Phase. L'autre est de faire chacun des ajustements manuellement.
Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadreée correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista.
Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »
Mire de réglage
16 UTILISATION DU MONITEUR
③ Appuyez sur la touche Auto. (Mise Au Point) ④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point. ⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.
1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.
2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge Pixel.
■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge Pixel, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'Horloge Pixel est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'Horloge Pixel, Position H. et Position V. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge Pixel, répétez les étapes à partir de ③.
⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintilllement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge Pixel peut ne pas avoir été effectué correctement. Si le scintilllement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③. Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Phase.
⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge Pixel et de la Phase.
Et remettez votre papier peint favori.
Systeme d'économie d'energie
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsqu'ilordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.
Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 2W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.
Le moniteur continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. ■ Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'éCONOMIE D'ENERGIE peut ne pas fonctionner normalement.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'objet 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous reconnaissez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Contrôle
L'image n'apparaît pas.
(Le voyant d'alimentation ne s'allume pas)
Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
Le voyant d'alimentation est vert/bleu
Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité.
L'ordinateur est-il allumé ? Le câble de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Le voyant d'alimentation est orange
Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran n'est pas synchronisé.
Le câble de signal est-il correctement branché?
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
③ L'écran n'est pas centré.
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran est trop lumineux ou trop nombre.
Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
L'écran tremble.
La tension d'alimentation est-elle dans la plage de valeurs du moniteur ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Contrôle
(6) Pas de son.
L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF
⑦ Le son est trop fort ou trop faible. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur. (8) L'audition d'un bruit parasite. Le cable audio est connecté correctement.
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
Characteristiques techniques : prolite B2403WS
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale: 61,2 cm / 24 pouces |
| Taille du point | 0,270 mm H × 0,270 mm V |
| Luminosité | 300cd/m2 (Maximum) |
| Rapport de contraste | 1000: 1 (Typique), 2000: 1 (DCR) |
| Angle de vue | Droite / Gauche: 85 degrés chaque, Haut: 85 degrés, Bas: 75 degrés (Typique) |
| Temps de réponse | 2ms (Gris au gris) |
| Couleurs affichées | Environ 16,7 millions (juxtaposition 6 bits + 2 bits) |
| Fréquence de synchronisation | Horizontal: 31,0-83,0 kHz, Verticale: 56-75 Hz |
| Horloge à points | 162 MHz maximum |
| Résolution maximale | 1920 × 1200, 2,3 Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, HDMI |
| Plug & Play | VESA DDC2BTM |
| Signal desynchronisation en entrée | Sync. séparée :TTL, positif ou négatif |
| Signal matériel en entrée | Analogue: 0,7 Vp-p (standard), 75Ω, positif Numérique: HDMI (1,1) |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) |
| Signal d'entrée audio | 0,5 Vrms maximum |
| Haut-parleurs | 2 W x 2 (haut-parleurs stéréo) |
| Taille d'écran maximaile | 518,4 mm L × 324,0 mm H / 20,4" L × 12,8" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée | 65 W maximum, Mode d'économie d'énergie: 2 W maximum* |
| Dimensions / Poids net | 566,0 × 445,0-575,0 × 220,0mm / 22,3 × 17,5-22,6 × 8,7" (L×H×P), 8,7kg / 19,2lbs |
| Angle d'inclinaison | Haut: 20 degrés, Bas: 5 degrés, Droit / Gauche: 45 degrés |
| Conditions de fonctionnement | Utilisation: Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage: Température -20 à 60°C / -4 à 140°F Humidité 10 à 70% (sans condensation |
| Homologation | TCO '03, CE, TÜV-GS/MPR III (prEN50279)/ISO 13406-2, FCC-B, UL/C-UL, VCCI-B, GOST-R |
NOTE
*Condition : L'équipement audio n'est pas connecté.
Caractéristiques techniques : ProLite E2403WS
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale : 61,2 cm / 24 pouces |
| Taille du point | 0,270 mm H × 0,270 mm V |
| Luminosité | 250cd/m² (Typique) |
| Rapport de contraste | 1000 : 1 (Typique), 2000 : 1 (DCR) |
| Angle de vue | Droite / Gauche : 85 degrés chaque, Haut : 85 degrés, Bas : 75 degrés (Typique) |
| Temps de réponse | 2ms (Gris au gris) |
| Couleurs affichées | Environ 16,7 millions (juxtaposition 6 bits + 2 bits) |
| Fréquence de synchronisation | Horizontal : 31,0-83,0 kHz, Verticale : 56-75 Hz |
| Horloge à points | 162 MHz maximum |
| Résolution maximale | 1920 × 1200, 2,3 Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, HDMI |
| Plug & Play | VESA DDC2BTM |
| Signal de synchronisation en entrée | Sync. séparée :TTL, positif ou négatif |
| Signal matériel en entrée | Analogue : 0,7 Vp-p (standard), 75Ω, positif Numérique : HDMI (1,1) |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) |
| Signal d'entrée audio | 0,5 Vrms maximum |
| Haut-parleurs | 2 W x 2 (haut-parleurs stéréo) |
| Taille d'écran maximal | 518,4 mm L × 324,0 mm H / 20,4" L × 12,8" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée | 65 W maximum, Mode d'économie d'énergie : 2 W maximum* |
| Dimensions / Poids net | 566,0 × 458,5 × 191,5mm / 22,3 × 18,1 × 7,5" (L×H×P), 6,5kg / 14,3lbs |
| Angle d'inclinaison | Haut: 20 degrés, Bas: 5 degrés |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 70% (sans condensation |
| Homologation | TCO '03, CE, TÜV-GS/MPR III (prEN50279)/ISO 13406-2, FCC-B, UL/C-UL, VCCI-B, GOST-R |
NOTE
*Condition : L'équipement audio n'est pas connecté.
24 ANNEXE
Affectation des broches
Connecteur de D-Sub mini 15 broches
D-SUB
FREQUENCES DE SYNCHRONISATION
| Broches | Signal d'entrée | Broches | Signal d'entrée |
| 1 | Vidéo rouge | 9 | +5V |
| 2 | Vidéo vert | 10 | Terre |
| 3 | Vidéo bleu | 11 | Pas de connexion (NC) |
| 4 | Pas de connexion (NC) | 12 | Ligne données (SDA) * |
| 5 | Terre | 13 | Sync H |
| 6 | Terre vidéo rouge | 14 | Sync V |
| 7 | Terre vidéo vert | 15 | Ligne horloge (SCL) * |
| 8 | Terre vidéo bleu | * Compliant to VESA DDC. |
Entrée PC
| Mode videoto | Fréquence horizontal | Fréquence verticale | Horloge à points |
| VESA | VGA 640 × 480 | 31,469kHz | 59,940Hz | 25,175MHz |
| 37,500kHz | 75,000Hz | 31,500MHz |
| 37,861kHz | 72,809Hz | 31,500MHz |
| SVGA 800 × 600 | 37,879kHz | 60,317Hz | 40,000MHz |
| 46,875kHz | 75,000Hz | 49,500MHz |
| 48,077kHz | 72,188Hz | 50,000MHz |
| XGA 1024 × 768 | 48,363kHz | 60,004Hz | 65,000MHz |
| 56,476kHz | 70,069Hz | 75,000MHz |
| 60,023kHz | 75,029Hz | 78,750MHz |
| WXGA 1280 × 768 | 47,396kHz | 60,000Hz | 68,250MHz |
| 47,776kHz | 59,870Hz | 79,500MHz |
| 60,289kHz | 74,893Hz | 102,250MHz |
| SXGA | 1152 × 864 | 67,500kHz | 75,000Hz | 108,000MHz |
| 1280 × 1024 | 63,981kHz | 60,020Hz | 108,000MHz |
| 75,830kHz | 71,530Hz | 128,000MHz |
| 79,976kHz | 75,025Hz | 135,000MHz |
| WXGA+ 1440 × 900 | 55,935kHz | 59,887Hz | 106,500MHz |
| 70,635kHz | 74,984Hz | 136,750MHz |
| UXGA 1600 × 1200 | 75,000kHz | 60,000Hz | 162,000MHz |
| WSXGA+ 1680 × 1050 | 65,290kHz | 60,000Hz | 146,250MHz |
| WUXGA 1920 × 1200 | 74,038kHz | 59,950Hz | 154,000MHz |
| VGA TEXT | 640 × 350 | 31,469kHz | 70,087Hz | 25,175MHz |
| 720 × 400 | 31,469kHz | 70,087Hz | 28,322MHz |
1 L'entrée DVI n'est pas compatible. 2 Entrée Vidéo : 480p / 720p / 1080i / 1080p
ANNEXE 25
M021B01
