MODE D'EMPLOI PROLITE E2710HDS IIYAMA
Merci d'avoir acheté le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives EuP 2005/32/EC.
La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.
Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR®.
TABLE des matières
POUR VOTRE SECURITE 1 CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3 SERVICECLIENT 3 ENTRETIEN 3
AVANT D'UTILISER LE MONITEUR 4
FONCTIOS 4 ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED 5 COMMANDES ET CONNECTEURS 6 CONNEXION DE VOTRE MONITEUR 7 MISE EN ROUTE DE L'ORDINATEUR 8 AJUSTEMENT DE L'ANGLE DE VISION 8
UTILISATION DU MONITEUR 9
MENUDESPARAMETRESDERÉGLAGE 10 AJUSTEMENTS DE L'ECRAN 16 SYSTÉME D'ÉCONOMIE D'ENERGIE 19
DEPANNAGE 20 INFORMATIONS DE RECYCLAGE 21 ANNEXE 22
CARACTERISTIQUES TECHNIQUES : ProLite E2710HDS 22 CARACTERISTIQUES TECHNIQUES : ProLite E2710HDSD......23 DIMENSIONS 24 FREQUENCES DE SYNCHRONISATION 24

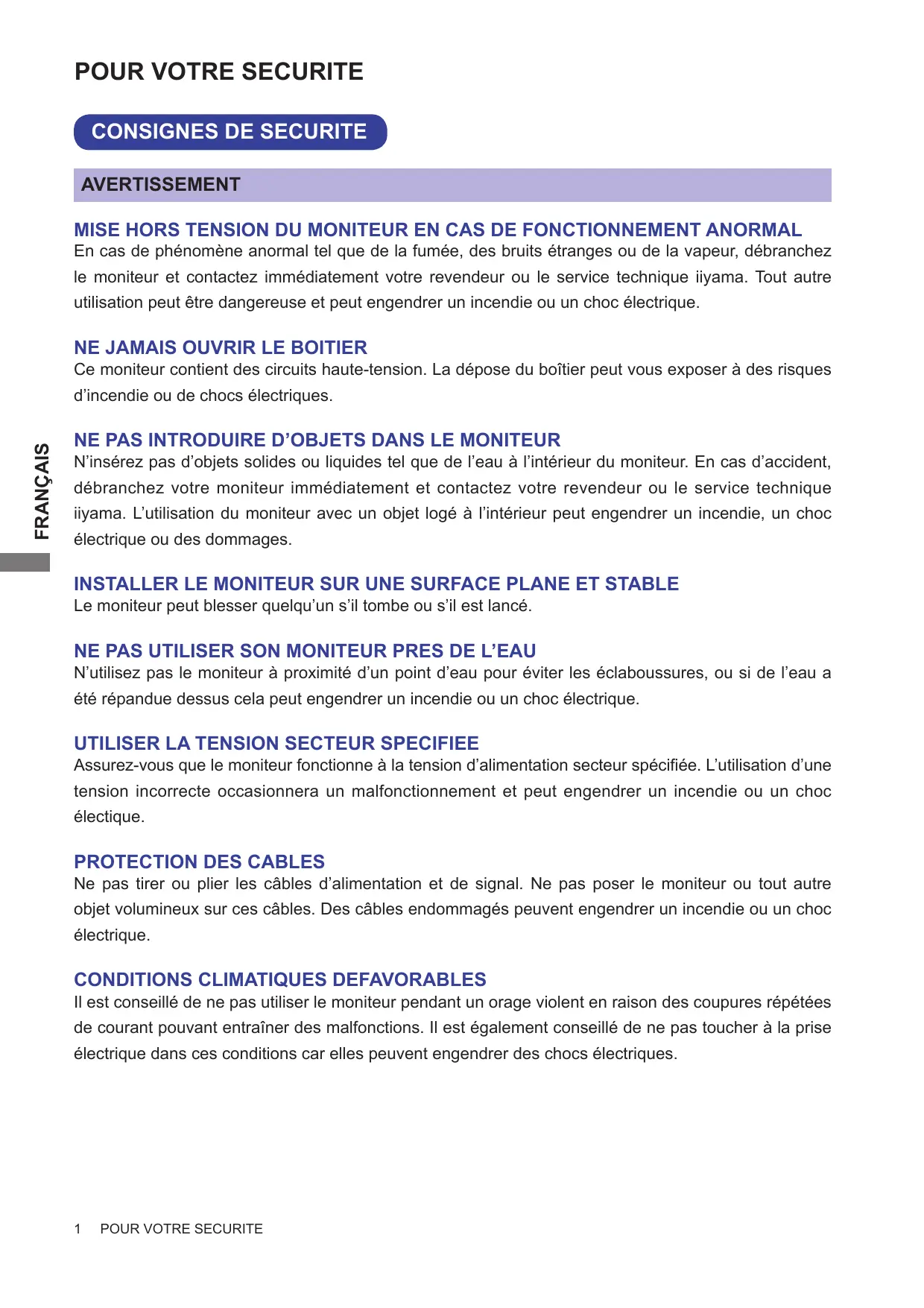

Mise hors tension du moniteur en cas de fonctionnement anormal
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS Introduire d'objects dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Protection des CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la prise
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE Touchez PAS la PRESE avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS De l'installation du moniteur sur votre ordnateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
NE PAS METTRE De disquettes pres des haut-parleurs
Des données magnétiques enregistrées telles que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.
Remarques sur les ECRANS a cristaux liquides (LCD)
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
- Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement.
- De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.
L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France. Si vous devez returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter toute revendeur ou le service après-vente d'IYAMA pour conseil ou pour remplacer l'emballage.
Avertissement
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.
- Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD : diluant, nettoyants en atomiseur.
Essence
Cire
Nettoyants abrasifs
Solvants acides ou alcalins
Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
Boitier
Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
Ecran LCD
Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.
Avant d'utiliser le moniteur
Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité 400cd/ ^2 (Typique) / Temps de réponse rapide 5ms (Noir, blanc, noir) Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 Économie d'énergie (conforme à ENERGY STAR® et VESA DPMS) Conception ergonomique: Apprové TCO 5.0 Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité
Vérification du contenu de l'emballage
Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
Cable d'alimentation* Cable de signal D-Sub Cable DVI-D USB Cable Cable audio Base du pied Guide de démarrage rapide
Attention
- La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

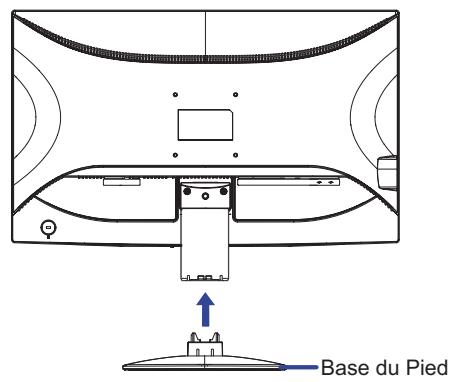

Assemblage et démontage de la BASE du PIED
Le moniteur est fourni avec son pied. Si vous préferez le fixer au mur, merci de suivre les instructions ci-dessous pour enlever le pied. Merci de vous assurer que si l'unité doit être renvoyée à iiyama, le pied est bien inclus dans le colis de retour.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.
① Placez d'abord un morceau de tissu En tenant fermement le moniteur, appuyez sur la base du pied.

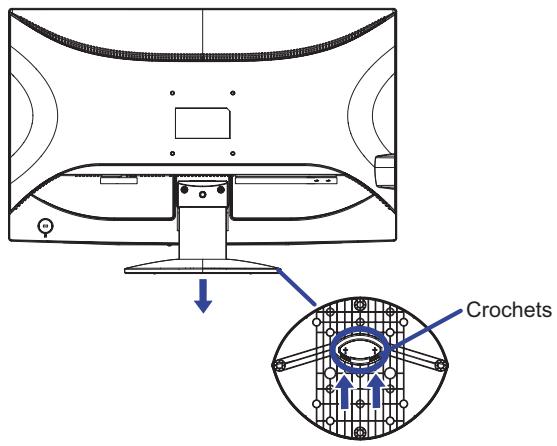

① Placez d'abord un morceau de tissu Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

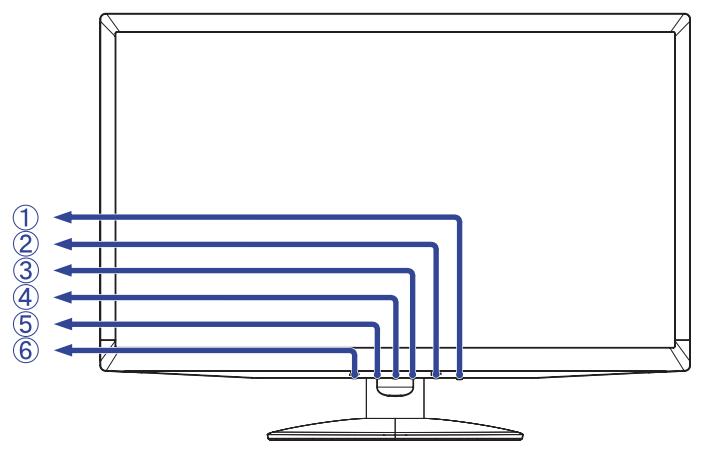

(1) Commutateur d'alimentation (△) ② Touche Menu / Sélection (MENU) ③ Touche + / Volume (+) ④ Voyant d'alimentation
Bleu : Fonctionnement normal
Orange: Économie d'énergie

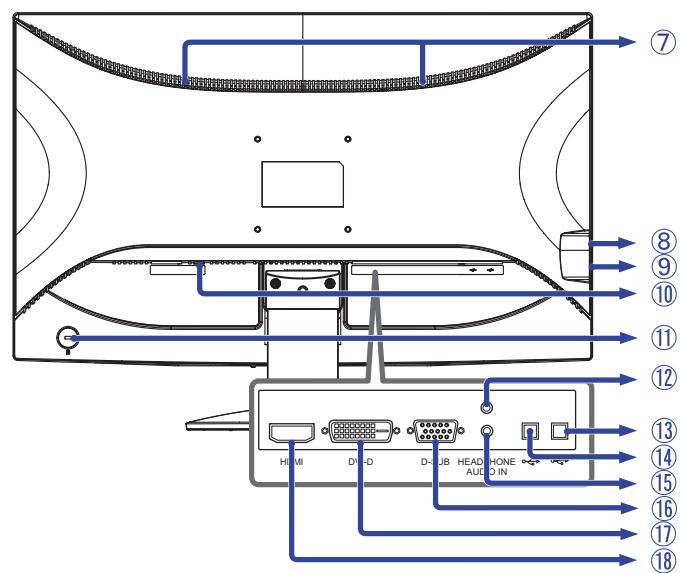

⑤ Touche - / ECO Mode (-) (6) Touche Auto (AUTO) Haut-parleurs ⑧ Connecteur USB (o→) ⑨ Connecteur USB (Og) 10 Connecteur d'alimentation secteur (AC IN) ⑪ Trou clé pour verrouillage de sécurité
Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
Prise Casque (HEADPHONE)
Connecteur USB (○→)
Connecteur USB (Og)
Connecteur audio (AUDIO)
Connecteur de D-Sub mini 15 broches (D-SUB)
Connecteur de DVI-D 24 broches (DVI-D)
Connecteur HDMI (HDMI)*
- Disponible pour ProLite E2710HDS seulement.
Connexion de votre moniteur
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
[Exemple de connexion]
* Disponible pour ProLite E2710HDS seulement.
Mise en ROUTE de l'ordinateur
■ Fréquences du signal Passez aux fréquences souhaitées détaillées à la page 24 “FRÉQUENCES DE SYNCHRONISATION”. Plug & Play Windows 95/98/2000/Me/XP/Vista/7 Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com
Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

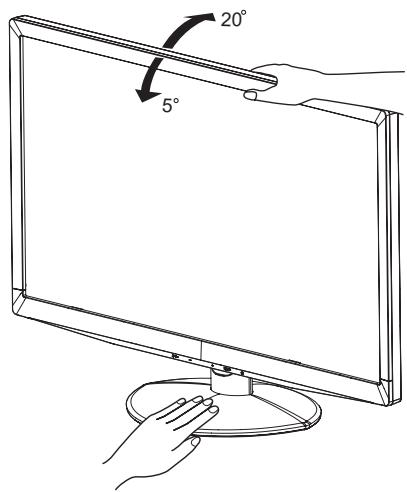

Ajustement de l'angle de VISION
Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à 20 degrés vers le haut et 5 degrés vers le bas. ■ Afin de vous assurer une position du corps saine et relaxe, quand vous visualisez l'image du moniteur dans votre espace de travail, l'ajustement de l'angle d'inclinaison ne devra pas excéder plus de 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.
- Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran.
- Une attention particulière est requise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.
Utilisation du moniteur
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 24 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 16, AJUSTEMENTS DE L'ÉCRAN.

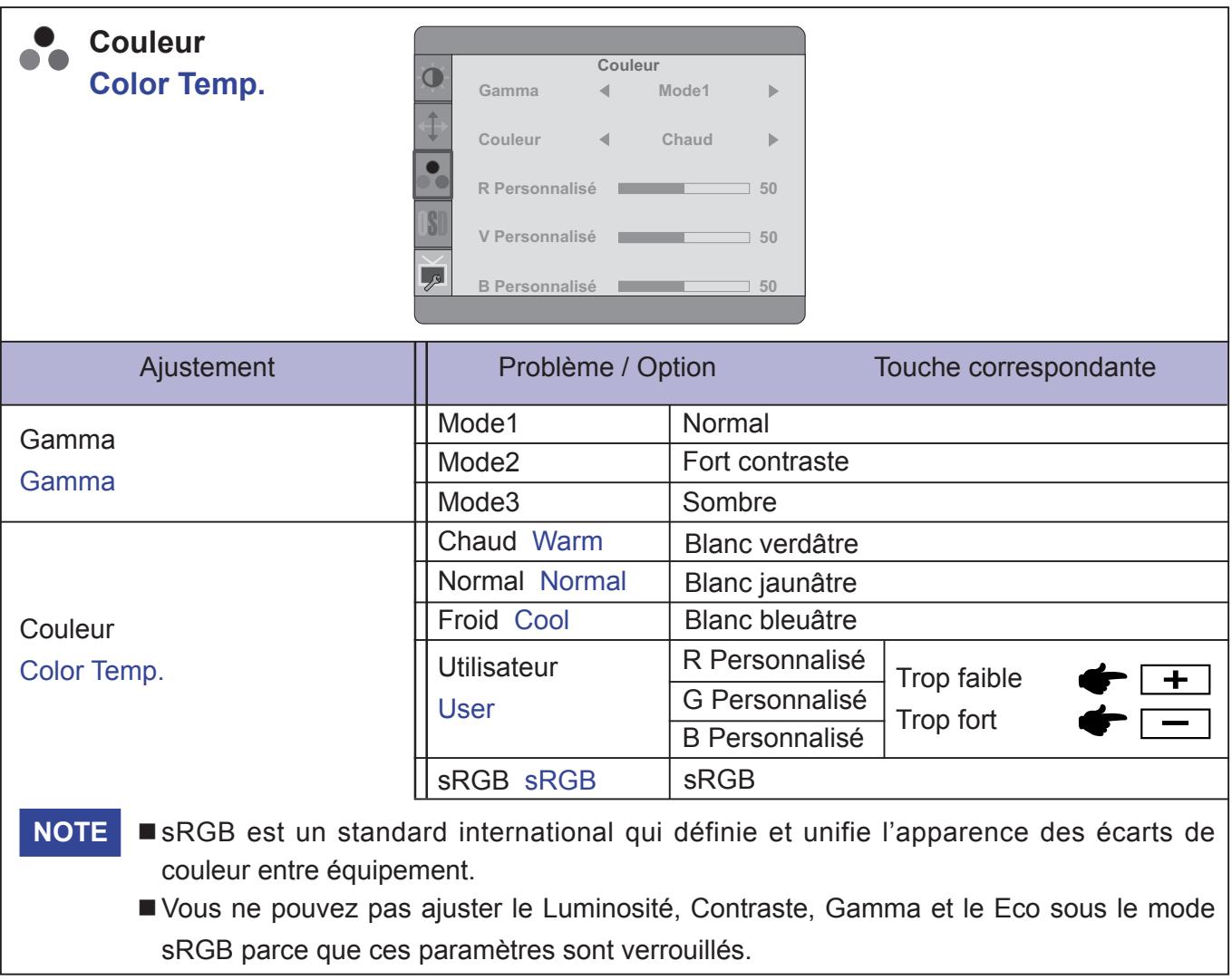

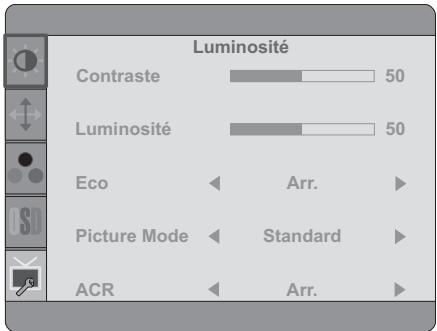

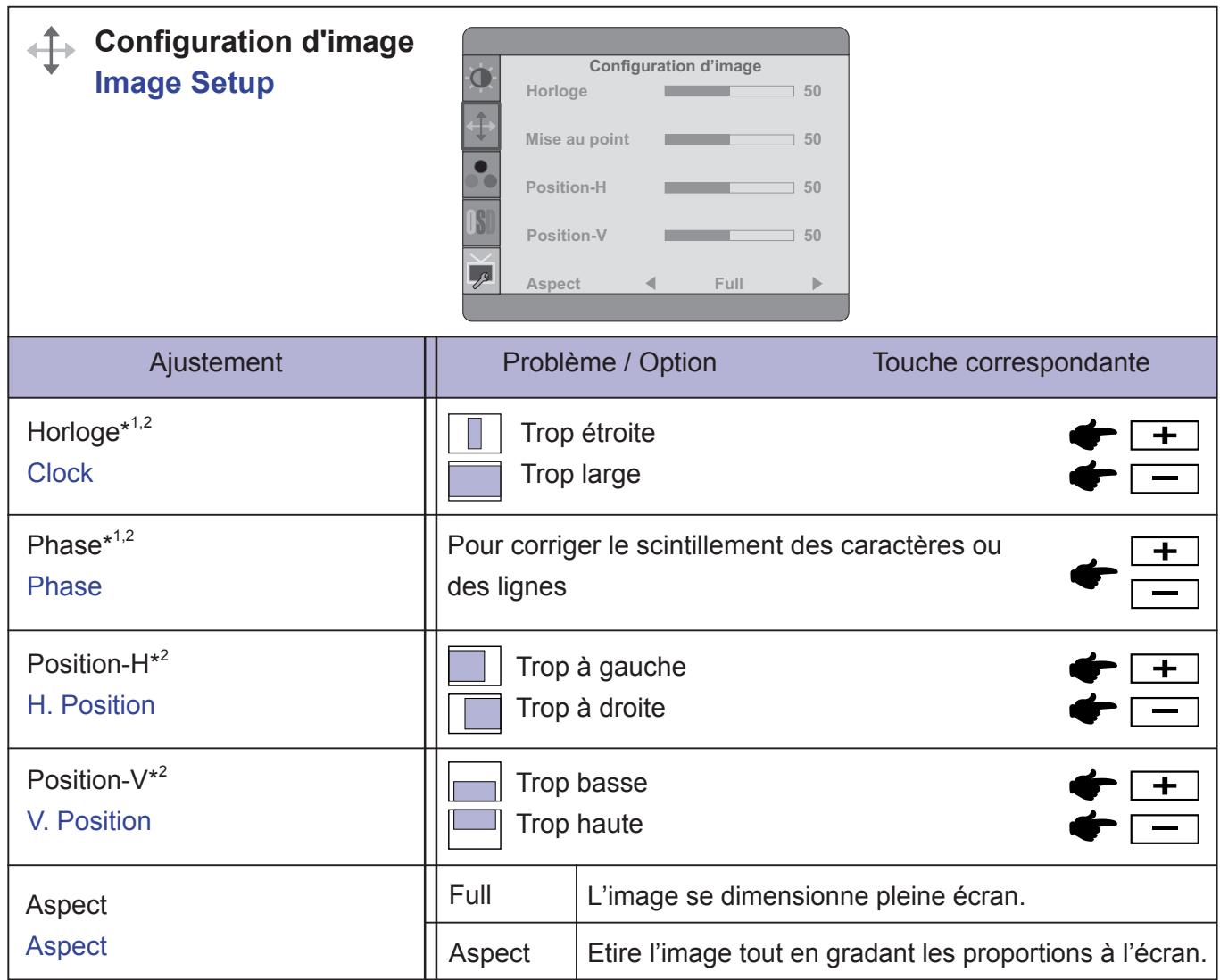

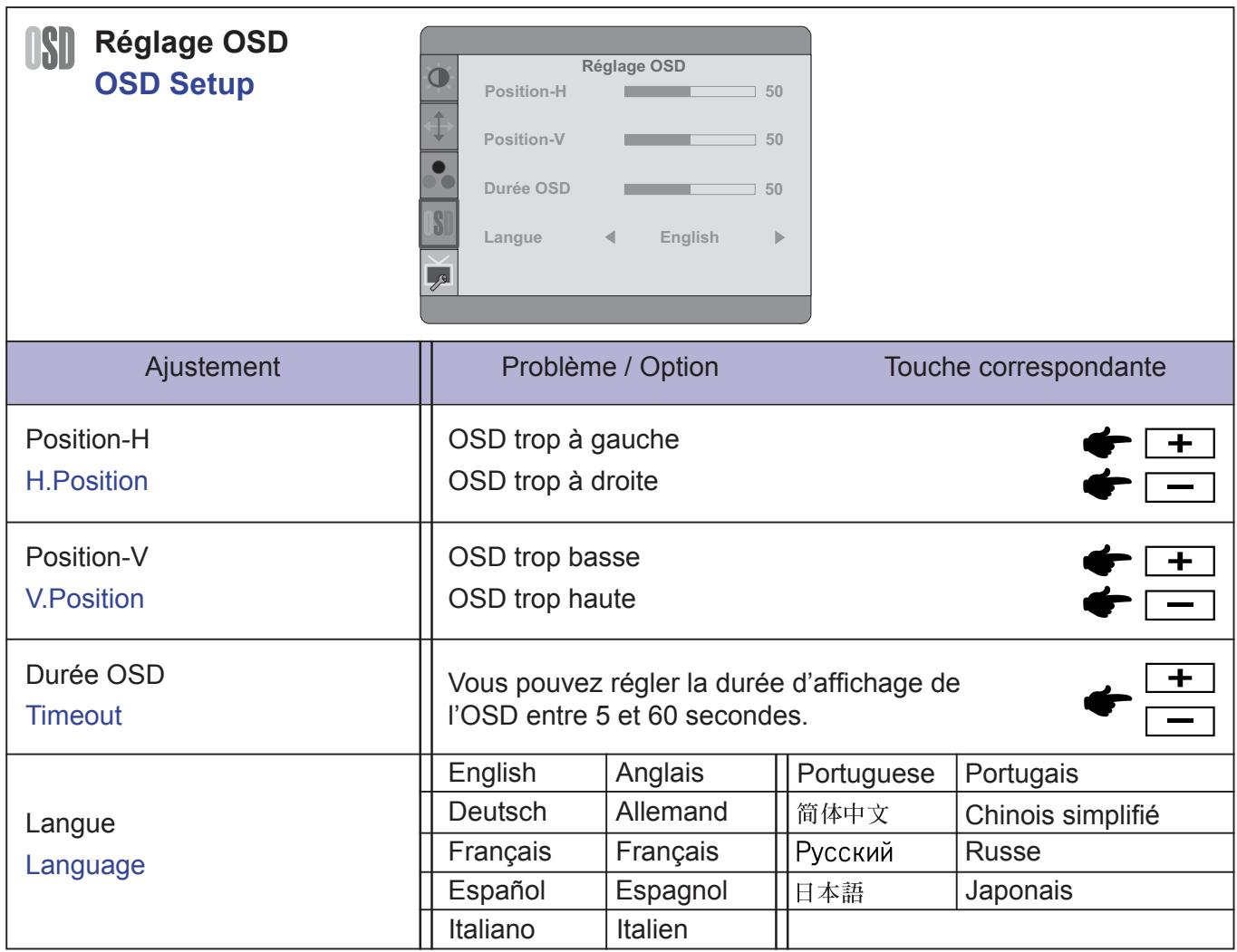

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches + / -.
② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches + / - pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches + / - pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

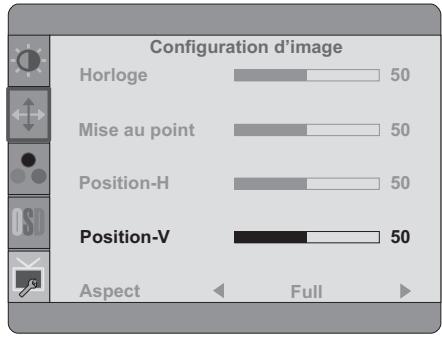

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration d'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez V-Position en utilisant les touches + / -. Une page d'ajustement apparait après l'appui sur la touche MENU. Utilisez ensuite les touches + / - pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.
Appuyez sur la touche AUTO pour finir et les modifications sont enregistrées en mémoire.
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. - Les ajustements pour Position H. / V. Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Eco: Appuyez sur la touche - lorsque le Menu n'est pas affiché.
1 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 16. ^ 2 Entrée analogue seulement.
| Extra
Others | Extra |
| Réinitialiser | Oui |
| Signal Select | Auto |
| HDMI audio | LINE IN |
| OD | Mode3 |
| Informations | |
| Entrée: | Auto |
| Résolution: | 800(H) * 600(V) |
| Fréquence H: | 38KHz |
| Fréquence V: | 60Hz |
| Ajustement | Problème / Option |
| Réinitialiser | Oui Yes | Les données prérégles à l'usine sont restaurées. |
| Reset | Non No | Retourne au Menu. |
| Signal Select | Direct | Auto |
| Signal Select | D-sub |
| DVI-D | Sélectionnez l'entrée D-SUB. | Sélectionnez l'entrée DVI-D. |
| HDMI*1 | Sélectionnez l'entrée HDMI. |
| NOTE À l'autobile可以选择, vous pouvez commuter la source d'entrée en poussant le bouton de AUTO pendant 2-3 secondes successivement, toute fois il sera automatiquement choisi quand juste une source emploiè. La source d'entrée est fixe, non可以选择 automatiquement si D-sub, DVI-D et HDMI qui sont choisis. |
| HDMI audio*1,2 | HDMI | Choisissez la HDMI l'entrée. |
| HDMI audio | LINE IN | Choisissez la LIGNE DANS l'entrée. |
| OD*3 | OFF/Mode1/Mode2/Mode3/Mode4/Mode5 |
| OD | Il améliorer a les temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. |
| Information | Affiche les informations sur le signal d'entrée actué de la carte graphique dans votre ordinateur. |
| Information | NOTE | Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. |
1 Disponible pour ProLite E2710HDS seulement. 2 Accessible seulement si l'entrée HDMI a été sélectionné. *3 Quand l'OD est activé, un certain niveau de conservation d'image sera causé.
Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Signal Select : Appuyez la touche AUTO pendant 2-3 secondes successivement lorsque le Menu n'est pas affiché.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
Volume: Appuyez la touche + lorsque le Menu n'est pas affiché.
| Ajustement | Problème / Option Touche correspondante |
| Volume | Trop faible |
| Volume | Trop fort |
Entrée analogique seulement
- Mise Au Point : Appuyez sur la touche AUTO lorsque le Menu n'est pas affiché.
| Ajustement | | Problème / Option Touche correspondante |
| Mise Au Point *
Auto Adjust | | Ajustement de Position H. / V., Horloge et Phase automatiquement. |
- Pour les membres résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 16.
Ajustements de l'écran
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.
Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. ■ Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Phase. L'autre est de faire chacun des ajustements manuellement.
Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test.bmp) obtenue sur le site Web de IYAMA (http://www.iyama.com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.
Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »
[Mire de réglage]
③ Appuyez sur la touche Auto. (Mise Au Point) Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Mise Au Point. ⑤ Ajustez la Position-V de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

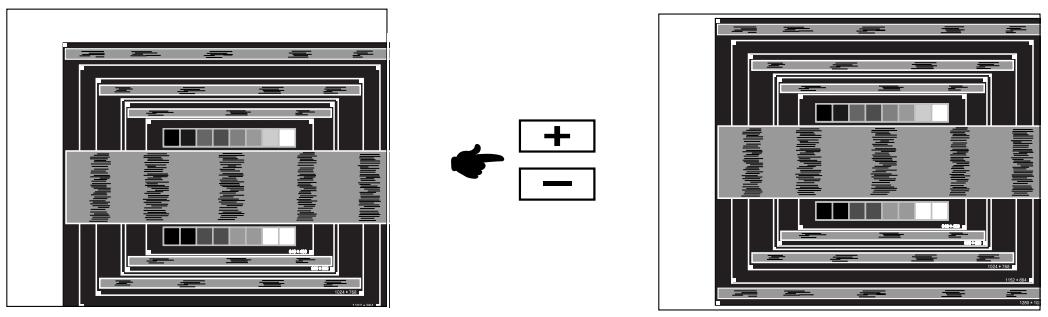

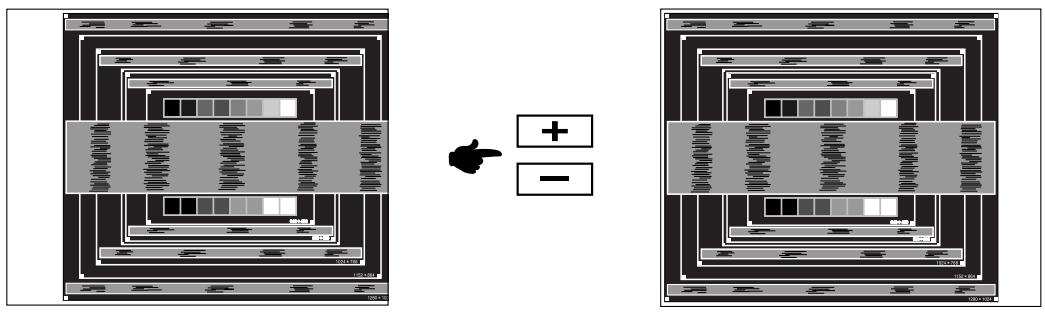

(6) 1) Ajustez la Position-H afin que le côté gauche de l'image soit sur le bord gauche de l'écran.
2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.
■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'Horloge est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'Horloge, Position-H et Position-V. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, repérez les étapes à partir de ③.

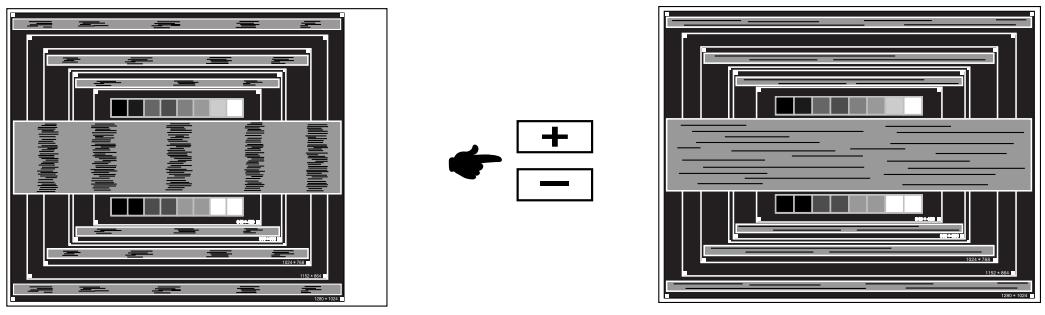

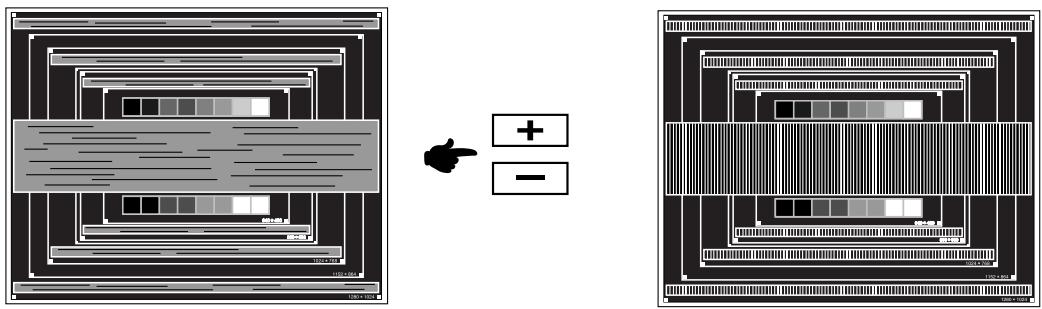

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintilllement ou d'un manque de nettété sur une partie de l'écran, répétez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintilllement ou le manque de nettété persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③.
- Réglez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.
Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.
Et remettez votre papier peint favori.
Systéme d'économie d'energie
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

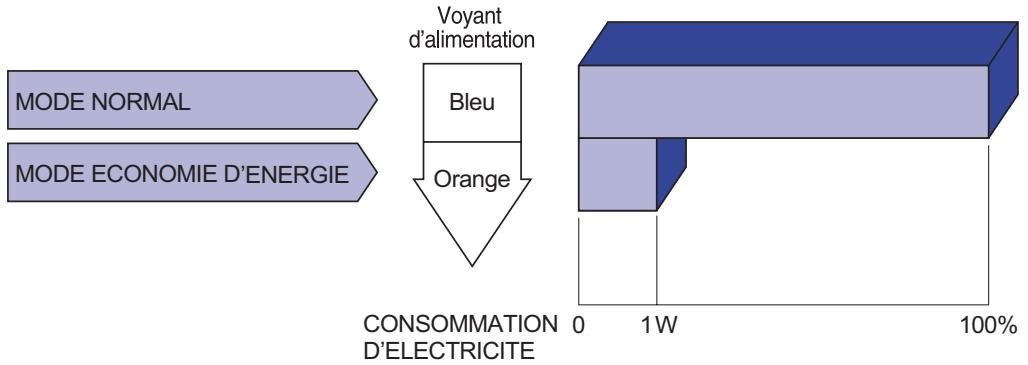

Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.
Le moniteur continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Contrôle
L'image n'apparait pas.
(Le voyant d'alimentation ne s'allume pas)
Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
(Le voyant d'alimentation est bleu)
Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant d'alimentation est orange)
Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
L'écran est-il allumé ? Le cable de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran n'est pas synchronisé.
Le câble de signal est-il correctement branché? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
L'écran n'est pas centré.
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?
L'écran est trop lumineux ou trop nombre.
Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?
L'écran tremble.
La tension d'alimentation est-elle dans la plage de valeurs du moniteur? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?
Contrôle
(6) Pas de son.
L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
⑦ Le son est trop fort ou trop faible. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur. (8) L'audition d'un bruit parasite. Le cable audio est connecté correctement.
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de monite.
CARACTÉRISTIQUES TECHNIQUES : ProLite E2710HDS
| Catégorie de taillie | 27" |
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale: 27" (69cm) |
| Taille du point | 0,3113 mm H × 0,3113 mm V |
| Luminosité | 400cd/m² (Typique) |
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'ACR disponible |
| Angle de vue | Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique) |
| Temps de réponse | 5ms (Noir, blanc, noir), 2ms (Gris au Gris) |
| Couleurs affichées | Environ 16,7 millions |
| Fréquence de synchronisation | Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz |
| Résolution maximale | 1920 × 1080, 2,1 Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, HDMI |
| Plug & Play | VESA DDC2BTM |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif |
| Signal vidéo en entrée | Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI (Ver.1,3) |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéroyo) |
| Signal d'entrée audio | 1,0 Vrms maximum |
| Prise Casque | Prise mini 3,5 mm (stéroyo) |
| Haut-parleurs | 2W x 2 (haut-parleurs stéroyo) |
| Taille d'écran maximale | 597,6 mm L × 336,2 mm H / 23,5" L × 13,2" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée* | 45W typique, Mode d'économie d'énergie : 1 W maximum |
| Dimensions / Poids net | 642,0 × 438,5 × 210,0mm / 25,3 × 17,3 × 8,3 " (L×H×P)6,9kg / 15,2lbs |
| Angle d'inclinaison | Haut: 20 degrés, Bas: 5 degrés |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation |
| Homologation | TCO 5.0, CE, TÜV-Bauart, PSE |
- Périphériques USB / l'équipement audio ne sont pas connectés.
| Catégorie de taillie | 27" |
| Panneau LCD | Système d'affichage | a-Si TFT matrice active |
| Taille | Diagonale: 27" (69cm) |
| Taille du point | 0,3113 mm H × 0,3113 mm V |
| Luminosité | 400cd/m² (Typique) |
| Rapport de contraste | 1000 : 1 (Typique), Fonction d'ACR disponible |
| Angle de vue | Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique) |
| Temps de réponse | 5ms (Noir, blanc, noir), 2ms (Gris au Gris) |
| Couleurs affichées | Environ 16,7 millions |
| Fréquence de synchronisation | Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz |
| Résolution maximale | 1920 × 1080, 2,1 Mégapixel |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches |
| Plug & Play | VESA DDC2BTM |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif |
| Signal vidéo en entrée | Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéroyo) |
| Signal d'entrée audio | 1,0 Vrms maximum |
| Prise Casque | Prise mini 3,5 mm (stéroyo) |
| Haut-parleurs | 2W x 2 (haut-parleurs stéroyo) |
| Taille d'écran maximale | 597,6 mm L × 336,2 mm H / 23,5" L × 13,2" H |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,5 A |
| Puisance absorbée* | 45W typique, Mode d'économie d'énergie : 1 W maximum |

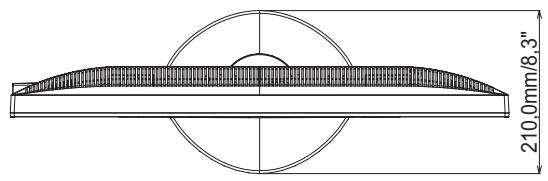

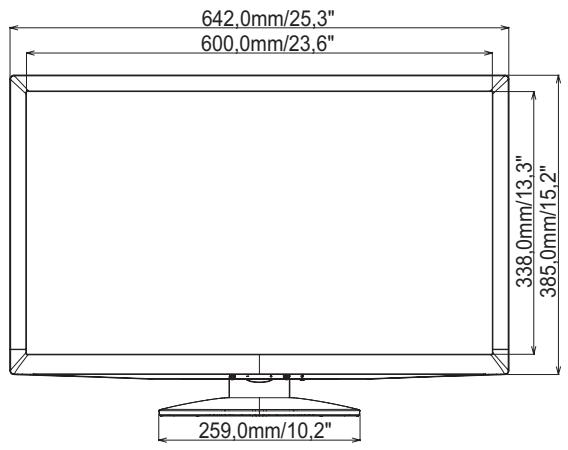

| Dimensions / Poids net | 642,0 × 438,5 × 210,0mm / 25,3 × 17,3 × 8,3" (L×H×P)6,9kg / 15,2lbs |
| Angle d'inclinaison | Haut: 20 degrés, Bas: 5 degrés |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation |
| Homologation | TCO 5.0, CE, TÜV-Bauart |
NOTE
- Périphériques USB / l'équipement audio ne sont pas connectés.
FREQUENCES DE SYNCHRONISATION
| Mode video | Fréquence horizontale | Fréquence verticale | Horloge à points |
| VESA | VGA 640 × 480 | 31,469kHz | 59,940Hz | 25,175MHz |
| 37,500kHz | 75,000Hz | 31,500MHz |
| 37,861kHz | 72,809Hz | 31,500MHz |
| SVGA 800 × 600 | 35,156kHz | 56,250Hz | 36,000MHz |
| 37,879kHz | 60,317Hz | 40,000MHz |
| 46,875kHz | 75,000Hz | 49,500MHz |
| 48,077kHz | 72,188Hz | 50,000MHz |
| XGA 1024 × 768 | 48,363kHz | 60,004Hz | 65,000MHz |
| 56,476kHz | 70,069Hz | 75,000MHz |
| 60,023kHz | 75,029Hz | 78,750MHz |
| SXGA 1280 × 1024 | 63,981kHz | 60,020Hz | 108,000MHz |
| 79,976kHz | 75,025Hz | 135,000MHz |
| WXGA+ 1440 × 900 | 55,935kHz | 59,887Hz | 106,500MHz |
| 70,635kHz | 74,984Hz | 136,750MHz |
| WSXGA+ 1680 × 1050 | 65,290kHz | 60,000Hz | 146,250MHz |
| Full HD 1920 × 1080 | 66,590kHz | 59,930Hz | 138,500MHz |
| Macintosh | 640 × 480 | 35,000kHz | 66,667Hz | 30,240MHz |
| 832 × 624 | 49,725kHz | 74,500Hz | 57,283MHz |
| 1024 × 768 | 60,150kHz | 74,720Hz | 80,000MHz |
| PC9801 | 640 × 400 | 24,827kHz | 56,424Hz | 21,053MHz |
NOTE * Entrée Digital n'est pas compatible.
