PROLITE E1906S - Écran IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran LCD 19" (48 cm)
Taille de l'écran	Diagonale : 19" (48 cm)
Résolution maximale	1280 × 1024 (1,3 mégapixel)
Luminosité	250 cd/m² (typique)
Rapport de contraste	800:1 (typique), fonction ACR disponible
Temps de réponse	5 ms (noir, blanc, noir)
Angle de vue	Droite/Gauche : 80° chacun, Haut : 75°, Bas : 80° (typique)
Connecteurs d'entrée vidéo	Mini D-Sub 15 broches, DVI-D 24 broches
Connecteur audio	Prise mini 3,5 mm (stéréo)
Haut-parleurs intégrés	2 × 1 W (stéréo)
Alimentation électrique	100-240 VAC, 50/60 Hz, 1,5 A
Consommation électrique	22 W typique ; mode veille < 1 W (sans connexion audio)
Dimensions (L × H × P)	409,0 × 412,5 × 211,5 mm
Poids net	4,2 kg
Inclinaison	Haut : 20°, Bas : 5°
Normes de certification	TCO '03, CE, TÜV-GS, VCCI-B
Fonctions d'économie d'énergie	Conforme ENERGY STAR® et VESA DPMS
Plug & Play	VESA DDC2B
Montage mural	Compatible VESA 100 × 100 mm
Entretien et nettoyage	Écran : chiffon sec et doux ; boîtier : chiffon légèrement humide et détergent doux ; ne pas utiliser de solvants abrasifs
Sécurité	Ne pas ouvrir le boîtier ; débrancher avant nettoyage ; utiliser la tension spécifiée ; ne pas exposer à l'eau
Pieces détachées et réparabilité	Rétroéclairage fluorescent consommable, remplacement par un professionnel uniquement ; contacter le service client IIYAMA

FOIRE AUX QUESTIONS - PROLITE E1906S IIYAMA

Comment assembler le pied du moniteur ProLite E1906S ?

Placez un chiffon doux sur une table, posez le moniteur face vers le bas. Tenez le moniteur et enfoncez le pied dans le socle. Pour démonter, pressez le taquet au fond du pied et retirez le socle.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est branché et que l'interrupteur est sur ON. Assurez-vous que la prise secteur fonctionne avec un autre appareil.

L'image n'apparaît pas alors que le voyant est bleu ?

Vérifiez que l'ordinateur est allumé et que le câble de signal est correctement branché. Si un économiseur d'écran est actif, touchez la souris. Augmentez le contraste et la luminosité.

Comment nettoyer l'écran LCD ?

Éteignez et débranchez le moniteur. Utilisez un chiffon sec et doux. N'utilisez pas de papier tissé, de solvants, d'alcool ou de nettoyants abrasifs.

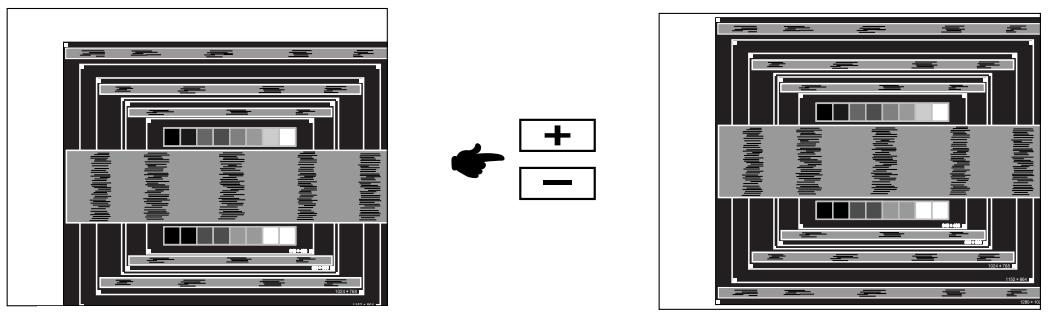

Comment régler la position et la netteté de l'image ?

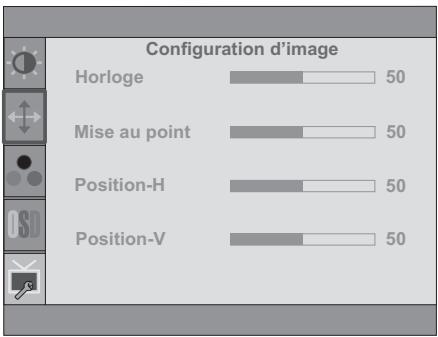

Appuyez sur la touche AUTO pour un ajustement automatique. Si nécessaire, utilisez le menu OSD pour régler manuellement la position H/V, l'horloge et la phase. Pour de meilleurs résultats, utilisez la mire de réglage disponible sur le site iiyama.

Le moniteur ne fait aucun son ?

Vérifiez que l'ordinateur est allumé, que le câble audio est connecté, et que le volume n'est pas coupé. Augmentez le volume avec la touche +.

Comment activer le mode économie d'énergie ?

Le moniteur entre automatiquement en mode veille (consommation < 1W) lorsqu'aucun signal de synchronisation n'est reçu. Le voyant devient orange. Pour le réveiller, touchez la souris ou le clavier.

Puis-je fixer le moniteur au mur ?

Oui, le moniteur est compatible avec le standard de montage VESA 100 × 100 mm. Retirez le socle du pied et fixez le support mural adapté.

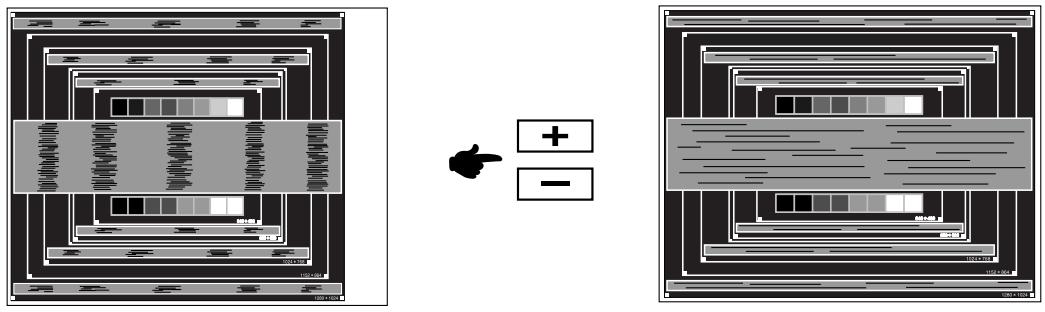

Que faire si l'écran scintille ou est flou ?

Utilisez la fonction AUTO d'abord. Si le problème persiste, ajustez manuellement l'horloge et la phase dans le menu OSD. Assurez-vous que la résolution est réglée sur 1280 × 1024 et la fréquence de rafraîchissement à 60 Hz.

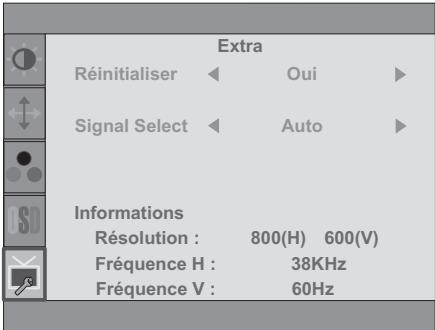

Comment réinitialiser les paramètres d'usine ?

Appuyez sur la touche MENU, allez dans la section Extra, sélectionnez Réinitialiser, puis choisissez Oui. Les paramètres d'usine seront restaurés.

MODE D'EMPLOI PROLITE E1906S IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
  ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
  En tant que partenaire du programme ENERGY STAR ^® , iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR ^® .

TABLE DES MATIERES

POUR VOTRE SECURITE.... 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES.... 3

SERVICE CLIENT.... 3

ENTRETIEN.... 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE.... 4

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : ProLite B1706S / ProLite B1906S.... 5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : ProLite E1706S.. 6

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : ProLite E1906S.. 7

COMMANDES ET CONNECTEURS : ProLite B1706S / ProLite B1906S ..... 8

COMMANDES ET CONNECTEURS : ProLite E1706S / ProLite E1906S ..... 9

CONNEXION DE VOTRE : ProLite B1706S / ProLite B1906S ...... 10

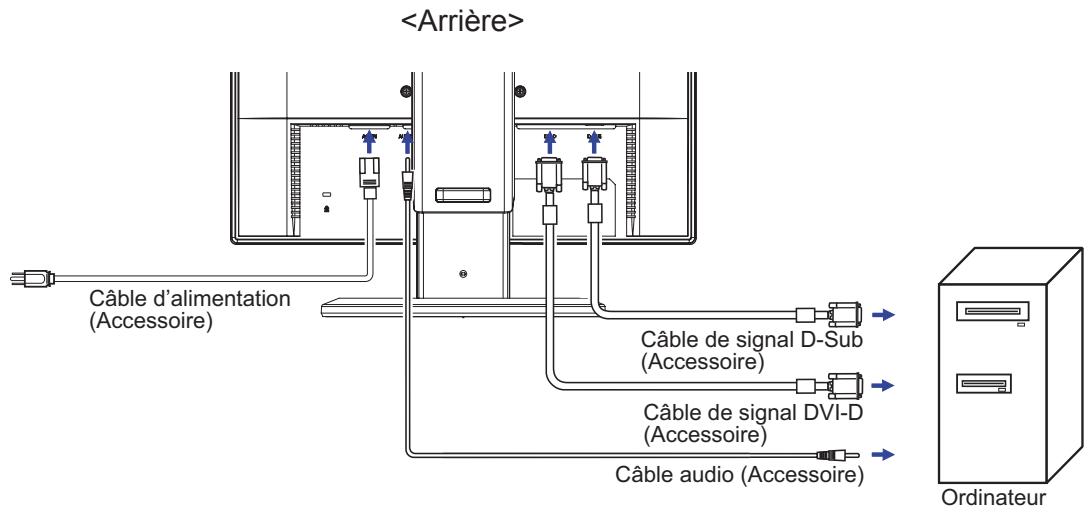

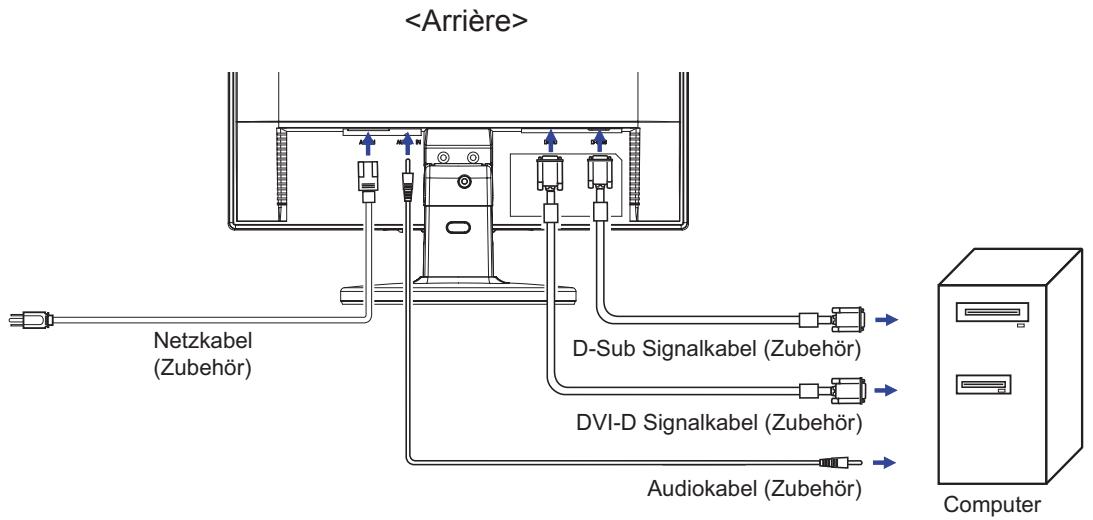

CONNEXION DE VOTRE : ProLite E1706S / ProLite E1906S ...... 11

MISE EN ROUTE DE L'ORDINATEUR 12

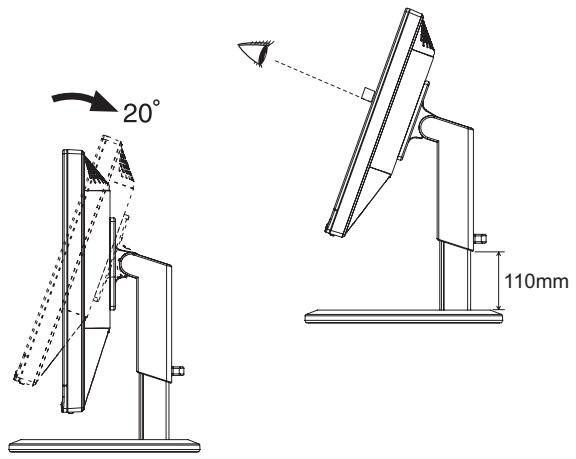

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : ProLite B1706S / ProLite B1906S....13

AJUSTEMENT DE L'ANGLE DE VISION : ProLite E1706S / ProLite E1906S..13

UTILISATION DU MONITEUR 14

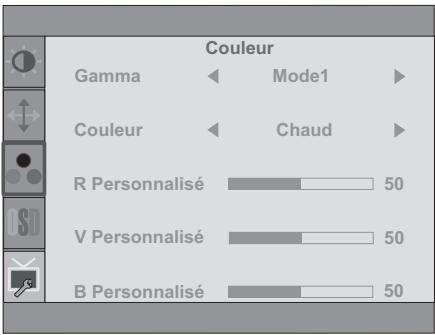

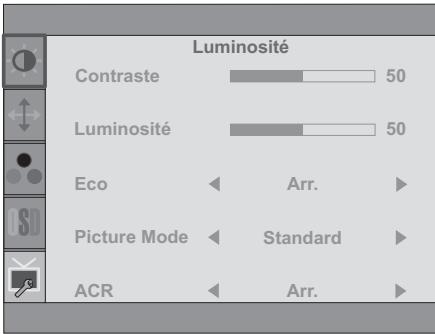

MENU DES PARAMÈTRES DE RÉGLAGE 15

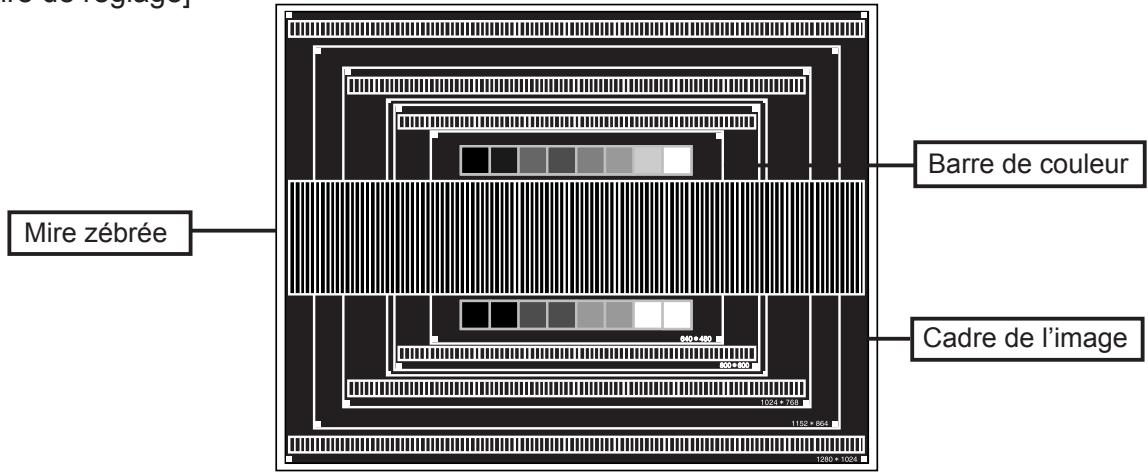

AJUSTEMENTS DE L'ÉCRAN 21

SYSTÈME D'ÉCONOMIE D'ÉNERGIE 24

DEPANNAGE 25

INFORMATIONS DE RECYCLAGE 26

ANNEXE 27

CARACTÉRISTIQUES TECHNIQUES : ProLite B1706S....27

CARACTÉRISTIQUES TECHNIQUES : ProLite E1706S....28

CARACTÉRISTIQUES TECHNIQUES : ProLite B1906S....29

CARACTÉRISTIQUES TECHNIQUES : ProLite E1906S....30

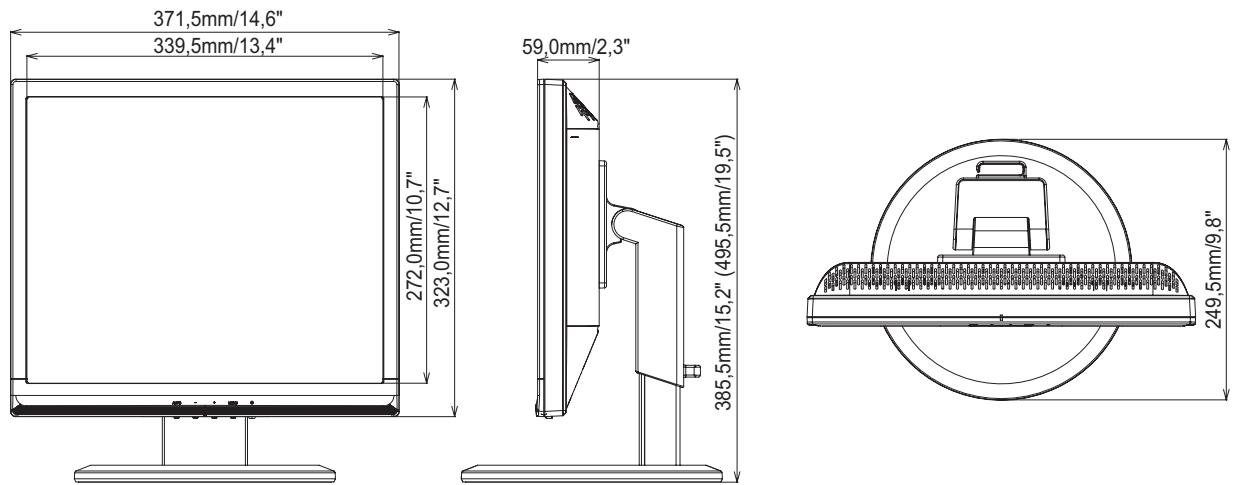

DIMENSIONS : ProLite B1706S 31

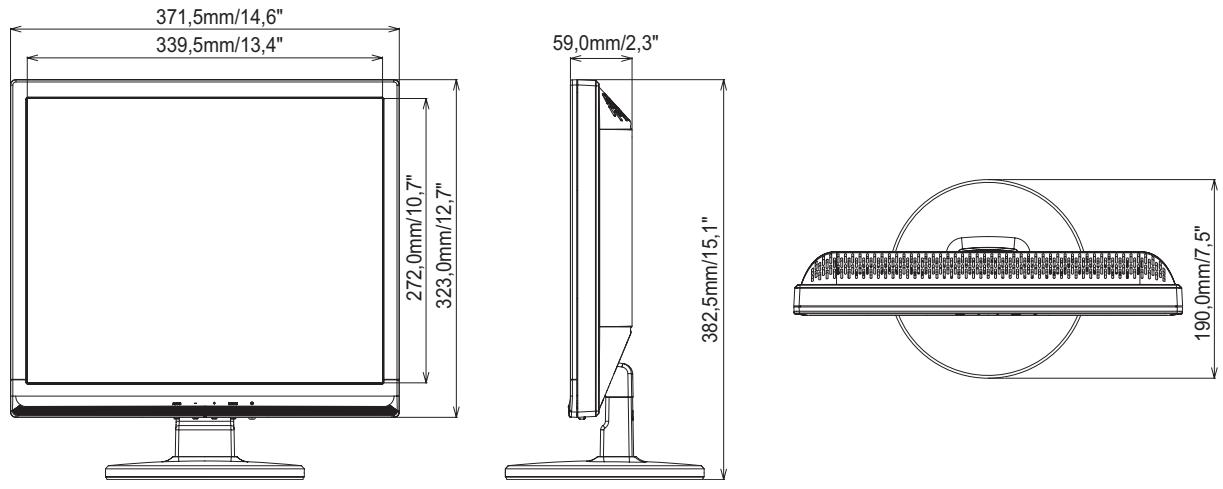

DIMENSIONS : ProLite E1706S 31

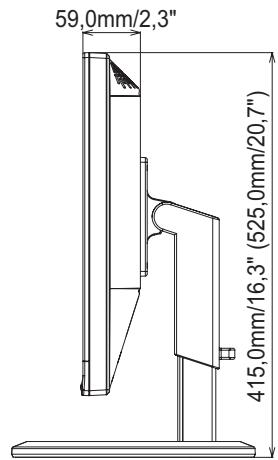

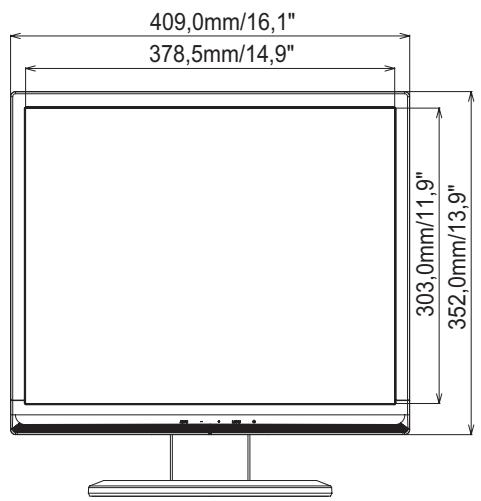

DIMENSIONS : ProLite B1906S 31

DIMENSIONS : ProLite E1906S 32

FRÉQUENCES DE SYNCHRONISATION ......32

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

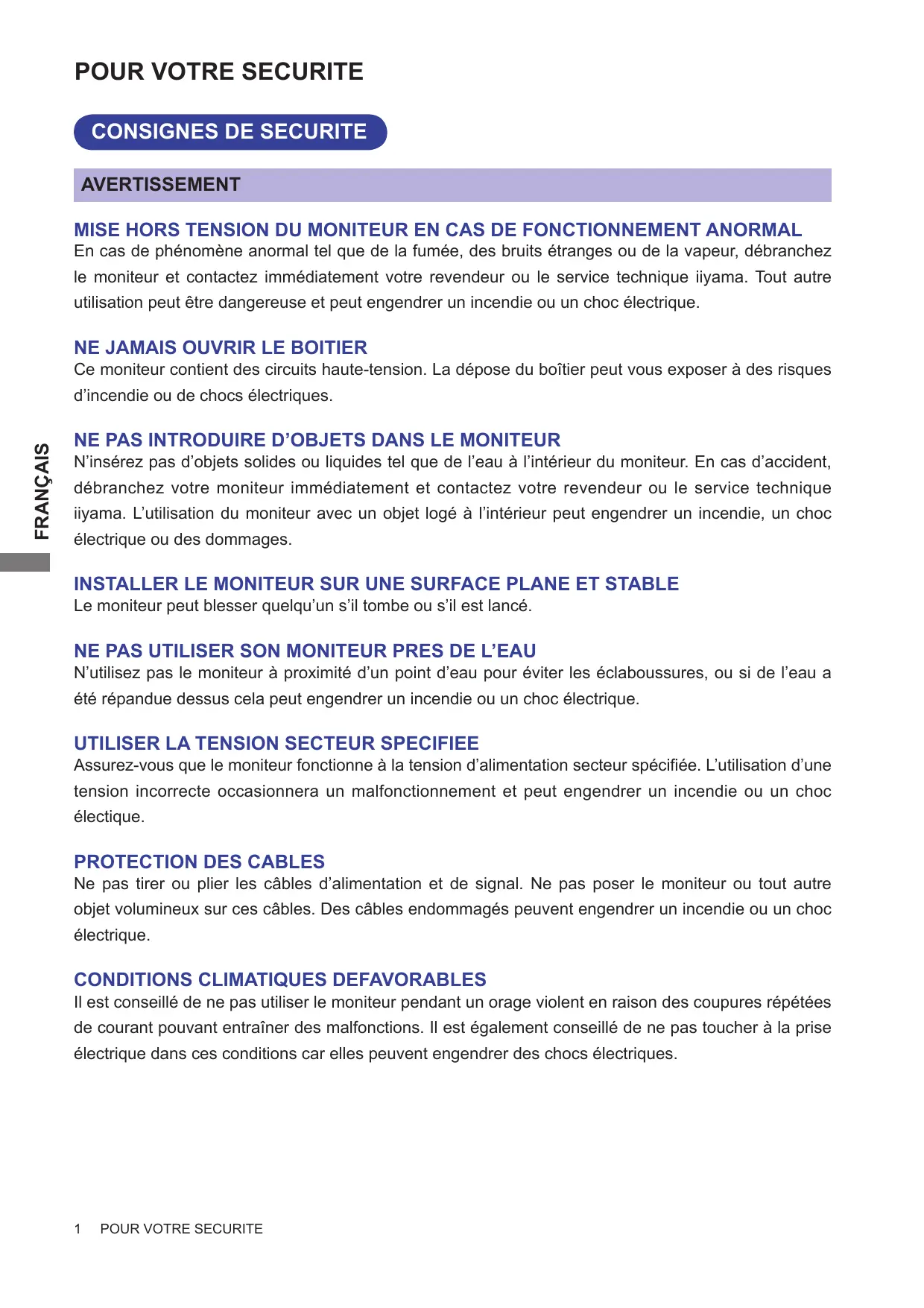

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS

Des données magnétiques enregistrées tel que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTE

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
■ Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est sombre, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous même.

SERVICE CLIENT

NOTE

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IIYAMA France.
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD: Diluant Nettoyants en atomiseur

Essence

Cire

Nettoyants brasifs

Solvants acides ou alcalins

■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

LCD

FONCTIOS

Résolutions prises en charge jusqu'à 1280 × 1024
Contraste élevé 800:1 (Typique), Fonction d'ACR disponible / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 5ms (Typique)
Lissage numérique des caractères
◆ Configuration automatique
◆ Haut-parleurs stéréo 2 haut-parleurs stéréo 1 W
◆ Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista
Économie d'énergie (conforme à ENERGY STAR® et VESA DPMS)
◆ Conception ergonomique : Approuvé TCO '03
Conforme au standard de montage VESA (100 mm x 100 mm)
- Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

■ Câble d'alimentation*1
■ Câble de signal D-Sub
■ Câble DVI-D
■ Câble audio
■ Socle du Pied
■ Pied ^*2
■ Vis pour la fixation de Pied ^4
■ Mode d'emploi

ATTENTION

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.
*² Accessoire pour ProLite E1706S.
*3 Accessoire pour ProLite B1706S / ProLite B1906S.

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : ProLite B1706S / ProLite B1906S

Le Moniteur est fourni avec son Socle du Pied. Si vous préferez le fixer au mur, merci de suivre les instructions ci-dessous pour enlever le Socle du Pied. Merci de vous assurer que si l'unité doit être renvoyée à iiyama, le Socle du Pied est bien inclus dans le colis de retour.

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

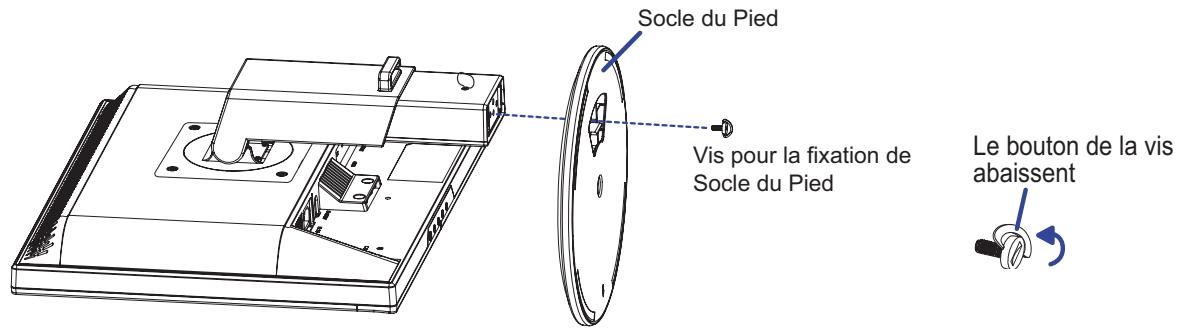

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Installez le Socle du Pied sur le moniteur.
③ Fixez le moniteur avec le tenir prêt les vis fermement, et le bouton de la vis abaissent.

Socle du Pied Vis pour la fixation de Socle du Pied Le bouton de la vis abaissent

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Tirez vers le haut le bouton des vis, et enlevez les vis et le Socle du Pied.

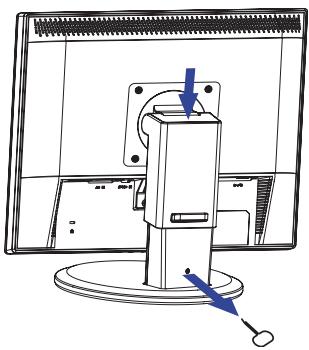

Positionnez sur son pied le moniteur et ensuite enlever la pin stoppeur sur l'arrière du pied lentement alors que vous appuyez sur le dessus du pied avant d'installer le moniteur. Attention la prudence est recommandé alors que le pied du moniteur est compressé, il peut se détendre rapidement quand vous le relâcher.

• Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et causer des blessures ou dommages, si il n'est pas convenablement installé.
  ■ Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.
  ■ Débranché le moniteur avant l'installation pour éviter tous chocs électriques ou dommages.

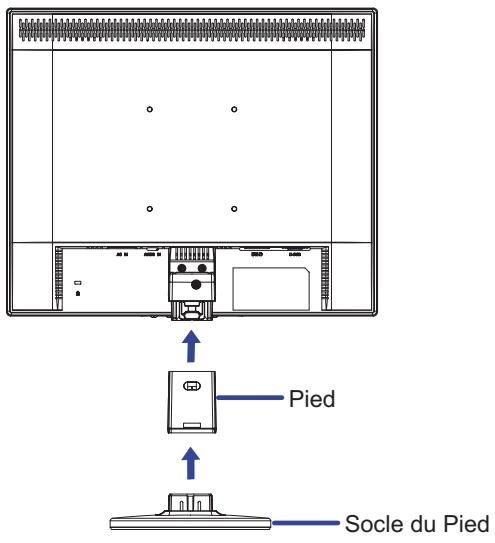

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Tenez le moniteur et poussenz le Pied.
③ Tenez le moniteur et poussenz la Socle du Pied.

Pied Socle du Pied

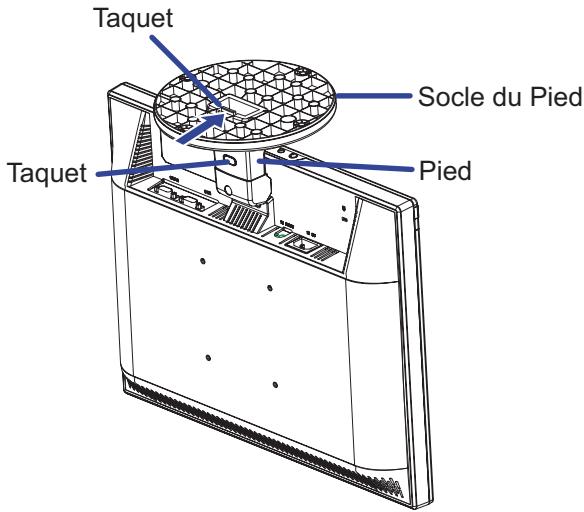

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Placez le taquet au fond du pied et enlevent la Socle du Pied du pied.
③ Placez le taquet au fond du bras de pied et enlevent le Pied du moniteur.

Taquet Socle du Pied Paied Taquet

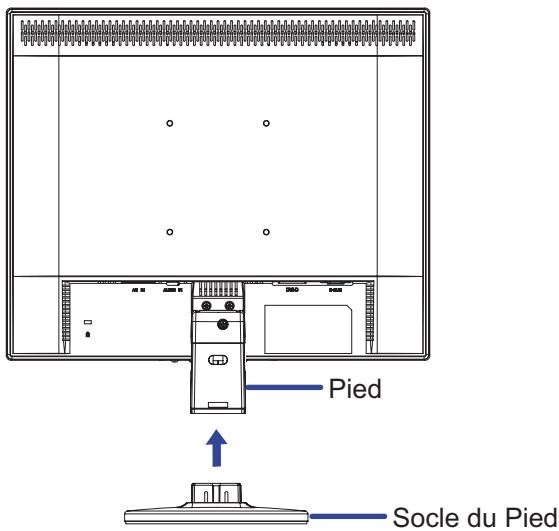

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED : Pro Lite E1906S

ATTENTION

• Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et causer des blessures ou dommages, si il n'est pas convenablement installé.
  ■ Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.
  ■ Débranché le moniteur avant l'installation pour éviter tous chocs électriques ou dommages.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Hold le moniteur et poussent la Socle du Pied.

Pied Socle du Pied

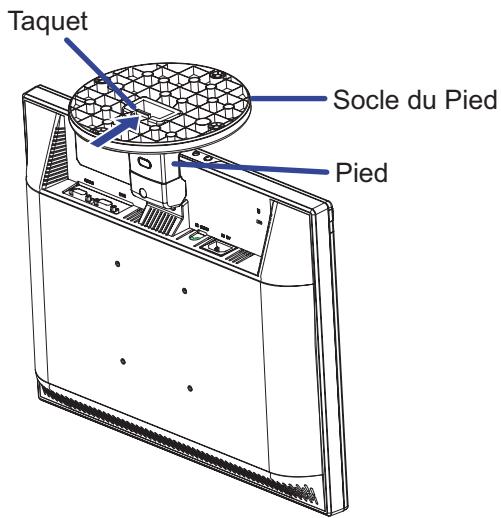

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Press le taquet au fond du pied et enlèvent la Socle du Pied du Pied.

Taquet Socle du Pied Pied

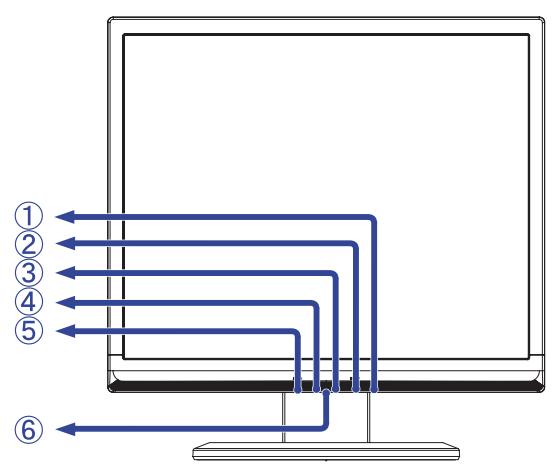

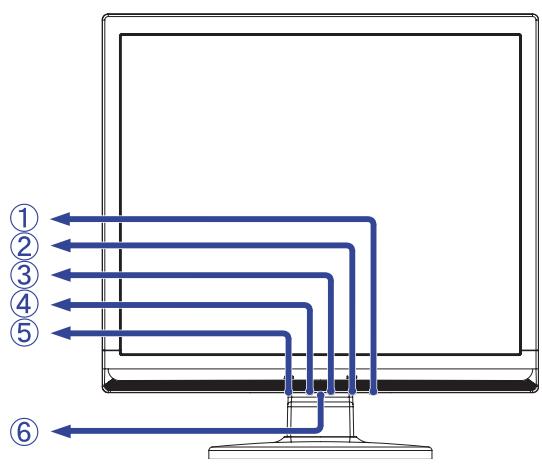

① Commutateur d'alimentation ( ⏻ )
② Touche Menu / Sélection (MENU)
③ Touche + / Volume (+)
④ Touche - / ECO Mode (-)
⑤ Touche Auto (AUTO)
⑥ Voyant d'alimentation

NOTE

Bleu : Fonctionnement normal

Orange : Économie d'énergie

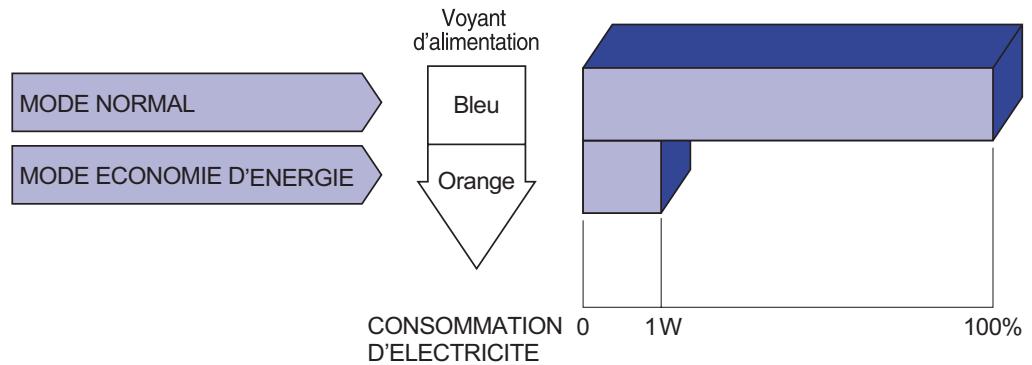

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.

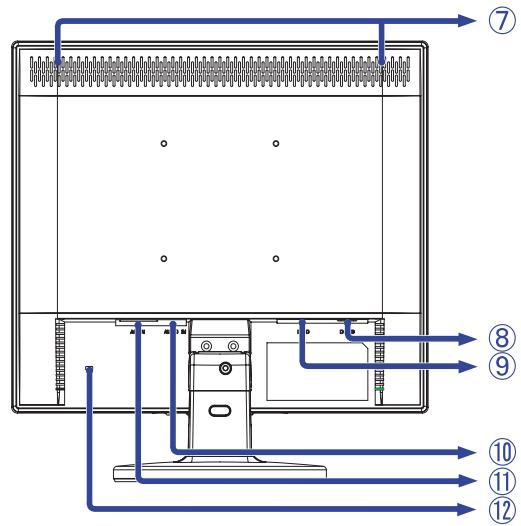

⑦ Haut-parleurs
⑧ Connecteur de D-Sub mini 15 broches (D-SUB)
⑨ Connecteur de DVI-D 24 broches (DVI-D)

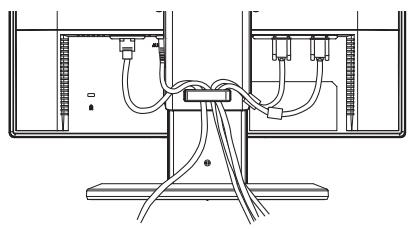

⑩ Support de câble
⑪ Connecteur audio (AUDIO IN)
⑫ Connecteur d'alimentation secteur (AC IN)
⑬ Trou clé pour verrouillage de sécurité

NOTE

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

① ② ③ ④ ⑤ ⑥

① Commutateur d'alimentation ( ⏻ )
② Touche Menu / Sélection (MENU)
③ Touche + / Volume (+)
④ Touche - / ECO Mode (-)
⑤ Touche Auto (AUTO)
⑥ Voyant d'alimentation

NOTE

Bleu : Fonctionnement normal

Orange : Économie d'énergie

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.

⑦ Haut-parleurs
⑧ Connecteur de D-Sub mini 15 broches (D-SUB)
⑨ Connecteur de DVI-D 24 broches (DVI-D)
⑩ Connecteur audio (AUDIO IN)
⑪ Connecteur d'alimentation secteur (AC IN)
⑫ Trou clé pour verrouillage de sécurité

NOTE

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

CONNEXION DE VOTRE MONITEUR : ProLite B1706S / ProLite B1906S

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Le courant du moniteur et de l'ordinateur est rétabli.

NOTE

■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.
■ Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

Câble d'alimentation (Accessoire) Câble de signal D-Sub (Accessoire) Câble de signal DVI-D (Accessoire) Câble audio (Accessoire) Ordinateur

[ Rassemblez les câble ]

① Enroulez les câbles par le support de câble.
② Rassemblez les câbles au fond du stand.

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Le courant du moniteur et de l'ordinateur est rétabli.

NOTE

■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.
■ Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 32 "FRÉQUENCES DE SYNCHRONISATION".

■ Plug & Play Windows 95/98/2000/Me/XP/Vista

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

NOTE

■ Pour plus d'informations sur le téléchargement du pilote pour votre moniteur r'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : ProLite B1706S / ProLite B1906S

■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
■ Vous pouvez ajuster la hauteur du moniteur jusqu'à 110 mm et l'angle de vision, jusqu'à 170 degrés à gauche et à droite, 20 degrés vers le haut.

NOTE

■ Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.

■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.

■ Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 20 degrés vers le haut et 5 degrés vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe, quand vous visualisez l'image du moniteur dans votre espace de travail l'ajustement de l'angle d'inclinaison ne devra pas excéder plus de 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTE

■ Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran.
■ Une attention particulière est recquise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 32 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 21, AJUSTEMENTS DE L'ÉCRAN.

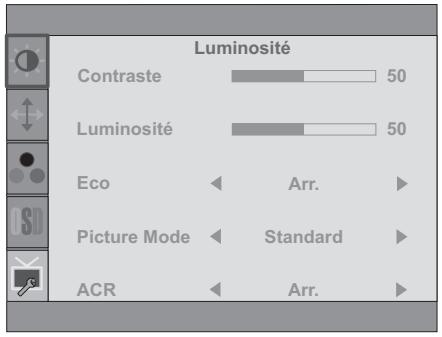

① Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches + / -.

Luminosité Contraste 50 Luminosité 50 Eco Arr. Picture Mode Standard ACR Arr.

② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches + / - pour mettre en surbrillance l'icône du réglage souhaité.
③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches + / - pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

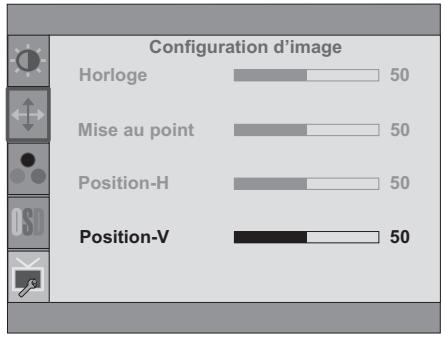

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration d'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez V-Position en utilisant les touches + / - . Une page d'ajustement apparaît après l'appui sur la touche MENU. Utilisez ensuite les touches + / - pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez la touche MENU pour finir et les modifications sont enregistrées en mémoire.

Configuration d'image Horloge 50 Mise au point 50 Position-H 50 Position-V 50

NOTE

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour Position H. / V. Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Luminosité Luminance
Ajustement	Problème / Option	Touche correspondante
Contraste Contrast	Trop terne
	Trop intense
Luminosité * Brightness	Trop sombre
	Trop clair
Eco Direct Eco	Arr. Off	Normal
	Mode1	La luminosité du back-light (Retro éclairage) est réduite.
	Mode2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode1.
	Mode3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode2.
Picture Mode Picture Mode	Standard Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Text Text	Pour l'édition de texte et l'sffichage en environnement de traitement de texte.
	Internet Internet	Pour l'environnement d'Internet.
	Spiel Game	Pour l'environnement de jeu de PC.
	Film Movie	Pour l'environnement de film et de vidéo.
	Sport Sport	Pour l'environnement de sport.
ACR ACR	Mar. On	Augmentation du Réglage de Ratio de Contraste.
	Arr. Off	Ratio de Contraste Typique.
NOTE La fonction ACR ajuste la luminosité de l'image et augmente la ratio de contraste durant les phases d'images animées.La Contraste, le luminosité, le sRGB, le Eco et le Picture Mode ne peuvent pas être ajustés et sélectionnés lorsque la fonction DCR est activée.

* Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- Eco : Appuyez la touche - lorsque le Menu n'est pas affiché.

Configuration d'imageImage SetupEntrée analogique seulement
Ajustement	Problème / Option	Touche correspondante
Horloge*Clock	Trop étroiteTrop large	+ -
Phase*Phase	Pour corriger le scintillement des caractères ou des lignes	+ -
Position-HH. Position	Trop à gaucheTrop à droite	+ -
Position-VV. Position	Trop basseTrop haute	+ -

* Se reporter à la section AJUSTEMENTS DE L'ECRAN page 21.

Couleur Color Temp.
Ajustement	Problème / Option Touche correspondante
Gamma Gamma	Mode1	Normal
	Mode2	Fort contraste
	Mode3	Sombre
Couleur Color Temp.	Chaud Warm	Greenish white
	Normal Normal	Yellowish white
	Froid Cool	Bluish white
	Utilisateur User	R Personnalisé	Too weak Too strong
		G Personnalisé
		B Personnalisé
	sRGB sRGB	sRGB
NOTE ■sRGB est un standard international qui définie et unifie l'apparence des écarts de couleur entre équipement. ■Vous ne pouvez pas ajuster le Luminosité, Contraste, Gamma et le Eco sous le mode sRGB parce que ces paramètres sont verrouillés.

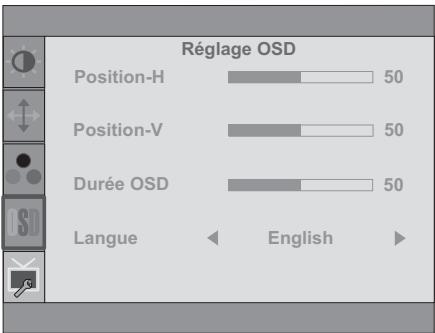

OSD Réglage OSD OSD Setup
Ajustement		Problème / Option Touche correspondante
Position-H H.Position		OSD trop à gauche
		OSD trop à droite
Position-V V.Position		OSD trop haut
		OSD trop haut
Durée OSD Timeout		Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.
Langue Language		English	Anglais		简体中文 Chinois simplifié
		Deutsch	Allemand		Italiano Italien
		Français	Français		Русский Russe
		Español	Espagnol		日本語 Japonais
		Portuguese	Portugais

Extra Others
Ajustement	Problème / Option	Touche correspondante
Réinitialiser Reset	Oui Yes	Les données préréglées à l’usine sont restaurées.
	Non No	Retourne au Menu.
Signal Select Signal Select Direct	Auto	Choisir l’Entree du Signal automatiquement.
	D-sub	Sélectionnez l’entrée D-SUB.
	DVI-D	Sélectionnez l’entrée DVI-D.
NOTE À l’automobile choisie, vous pouvez commuter la source d’entrée en poussant le bouton de AUTO pendant 2-3 secondes successivement, toutefois il sera automatiquement choisi quand juste une source emploie. La source d’entrée est fixe, non choisie automatiquement si D-sub et DVI-D qui sont choisis.
Information Information	Affiche les informations sur le signal d’entrée actuel de la carte graphique dans votre ordinateur. NOTE Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- Signal Select : Appuyez la touche AUTO pendant 2-3 secondes successivement lorsque le Menu n'est pas affiché.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- Volume : Appuyez la touche + lorsque le Menu n'est pas affiché.

Ajustement		Problème / Option	Touche correspondante
Volume		Trop faible
Volume		Trop fort

Entrée analogique seulement

- Volume : Appuyez la touche AUTO lorsque le Menu n'est pas affiché.

Ajustement		Problème / Option	Touche correspondante
Mise Au Point *Auto Adjust		Ajustement de Position H. / V., Horloge et Phase automatiquement.

* Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 21.

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

■ Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez.
■ Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1280 x 1024, mais ne peut pas fournir les meilleures résolutions à moins de 1280 x 1024, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale.
L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée dû au processus d'élargissement de l'écran.
Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, plutôt qu'avec les logiciels ou les utilitaires de l'ordinateur.
■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins.
■ Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal.
■ La Mise Au Point peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Mise au point. L'autre est de faire chacun des ajustements manuellement.

Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista.

① Affichez l'image à la résolution optimale.
② Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.

NOTE

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran ».

[Mire de réglage]

Mire zébrée Barre de couleur Cadre de l'image

③ Appuyez la touche Auto. (Mise Au Point)
④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadrée correctement à l'écran après avoir effectué la Mise Au Point.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadrés à l'écran.


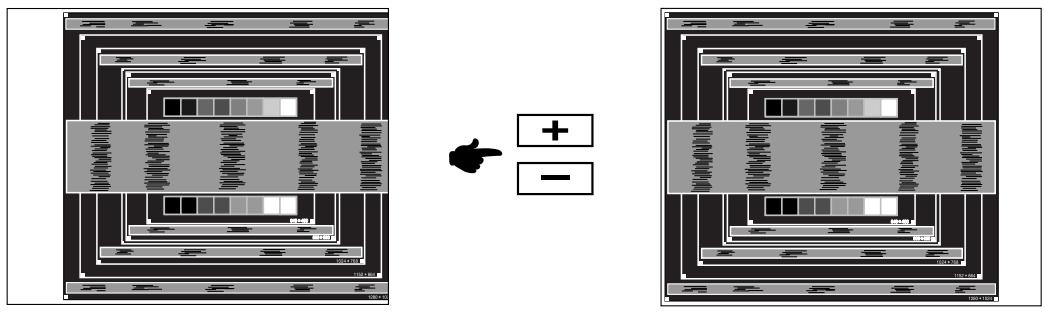

⑥ 1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

NOTE

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2).
■ Une autre manière de faire le réglage de l'Horloge et de faire l'ajustement sur les motifs zébrés verticaux de la mire.
■ L'image peut scintiller pendant le réglage d'Horloge, Position H. et Position V.
■ Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, répétez les étapes à partir de ③.

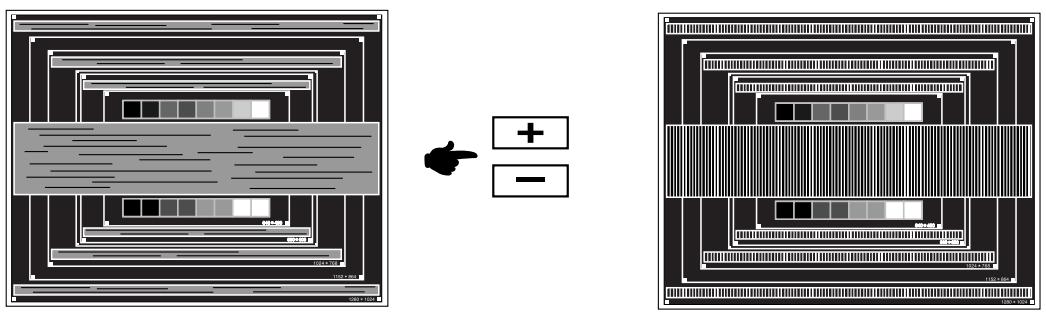

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

NOTE

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③.

■ Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peint favori.

SYSTÈME D'ÉCONOMIE D'ÉNERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

■ Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économie d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTE

■ Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ÉCONOMIE D'ÉNERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème	Contrôle
1L ’ image n’apparaît pas.
(Le voyant d’alimentation ne s’allume pas)	□ Le câble d’alimentation est-il correctement branché ?□ L’interrupteur marche-arrêt est-il sur ON ?□ Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.
(Le voyant d’alimentation est bleu)	□ Si l’économiseur d’écran est activé, toucher la souris ou l’écran.□ Augmenter le Contraste et/ou la Luminosite.□ L’ordinateur est-il allumé ?□ Le câble de signal est-il correctement ranché ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant d’alimentation est orange)	□ Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.□ L’ordinateur est-il allumé ?□ Le câble de signal est-il correctement branché ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?
2L’écran n’est pas synchronisé.	□ Le câble de signal est-il correctement branché ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?□ Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?
3L’écran n’est pas centré.	□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?
4L’écran est trop lumineux ou trop sombre.	□ Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?
5L’écran tremble.	□ La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?□ Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Problème

Contrôle

⑥ Pas de son.

□ L'équipement audio (Ordinateur etc.) est en marche.
□ Le câble audio est connecté correctement.
□ Augmentez le volume.
□ Le Muet est OFF.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

⑦ Le son est trop fort ou trop faible.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

⑧ L'audition d'un bruit parasite.

□ Le câble audio est connecté correctement.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CARACTÉRISTIQUES TECHNIQUES : ProLite B1706S

Catégorie de taille		17"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17" (43cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m2 (Typique)
	Rapport de contraste	800 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut : 75 degrés, Bas : 80 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		337,9 mm L × 270,3 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puissance absorbée		20W typique, Mode d'économie d'énergie : 1W maximum*
Dimensions / Poids net		371,5 × 385,5-495,5 × 249,5mm / 14,6 × 15,2-19,5 × 9,8 " (L×H×P) 5,7kg / 12,6lbs
Angle d'inclinaison		Haut: 20 degrés, Gauche / Droite: 170 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS, VCCI-B

NOTE

*Condition : L'équipement audio n'est pas connecté.

CARACTÉRISTIQUES TECHNIQUES : ProLite E1706S

Catégorie de taille		17"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17" (43cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m2 (Typique)
	Rapport de contraste	800 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut : 75 degrés, Bas : 80 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		337,9 mm L × 270,3 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puissance absorbée		20W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		371,5 × 382,5 × 190,0mm / 14,6 × 15,1 × 7,5 " (L×H×P)3,6kg / 7,9lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS, VCCI-B

NOTE

*Condition : L'équipement audio n'est pas connecté.

CARACTÉRISTIQUES TECHNIQUES : ProLite B1906S

Catégorie de taille		19"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,294 mm H × 0,294 mm V
	Luminosité	250cd/m2 (Typique)
	Rapport de contraste	800 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 80 degrés chaque, Haut : 75 degrés, Bas : 80 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		376,3 mm L × 301,1 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puissance absorbée		22W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		409,0 × 415,0-525,0 × 249,5mm / 16,1 × 16,3-20,7 × 9,8 " (L×H×P) 6,1kg / 13,4lbs
Angle d'inclinaison		Haut: 20 degrés, Gauche / Droite: 170 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS, VCCI-B

NOTE

*Condition : L'équipement audio n'est pas connecté.

CARACTÉRISTIQUES TECHNIQUES : ProLite E1906S

Catégorie de taille		19"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,294 mm H × 0,294 mm V
	Luminosité	250cd/m2 (Typique)
	Rapport de contraste	800 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 80 degrés chaque, Haut : 75 degrés, Bas : 80 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogique : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		376,3 mm L × 301,1 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puissance absorbée		22W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		409,0 × 412,5 × 211,5mm / 16,1 × 16,2 × 8,3 " (L×H×P)4,2kg / 9,3lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO '03, CE, TÜV-GS, VCCI-B

NOTE

*Condition : L'équipement audio n'est pas connecté.

DIMENSIONS : ProLite B1706S

( ): Plage d'ajustement maximum

DIMENSIONS : ProLite E1706S

DIMENSIONS : ProLite B1906S

409,0mm/16,1" 378,5mm/14,9" 303,0mm/11,9" 352,0mm/13,9"

( ): Plage d'ajustement maximum

* Entrée Digital n'est pas compatible.
