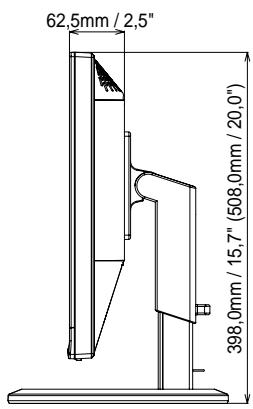

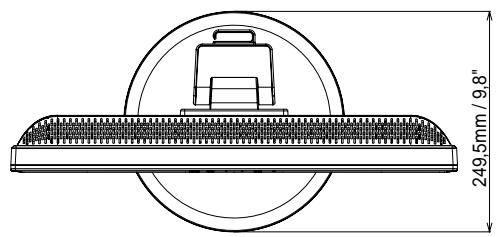

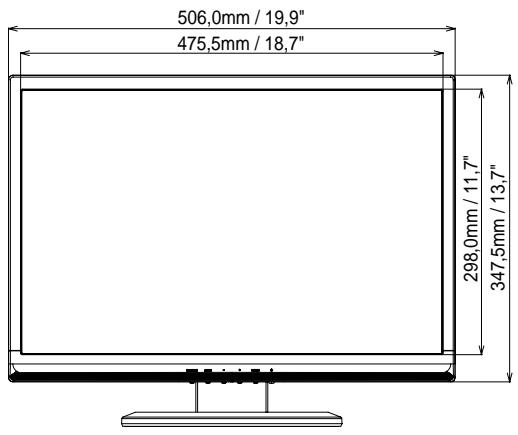

MODE D'EMPLOI PROLITE B2206WS IIYAMA

EMC sur les basses tensions 2006/95/EC. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur

aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension.

„ Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. „ En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l’économie d’énergie édictées par ENERGY STAR®.

TABLE DES MATIERES POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3 SERVICE CLIENT 3 ENTRETIEN 3

VÉRIFICATION DU CONTENU DE L’EMBALLAGE 4

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED 5 COMMANDES ET CONNECTEURS 6 CONNEXION DE VOTRE 7 MISE EN ROUTE DE L’ORDINATEUR 8 AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION 8 UTILISATION DU MONITEUR MENU DES PARAMÈTRES DE RÉGLAGE AJUSTEMENTS DE L’ÉCRAN SYSTÈME D’ÉCONOMIE D’ÉNERGIE

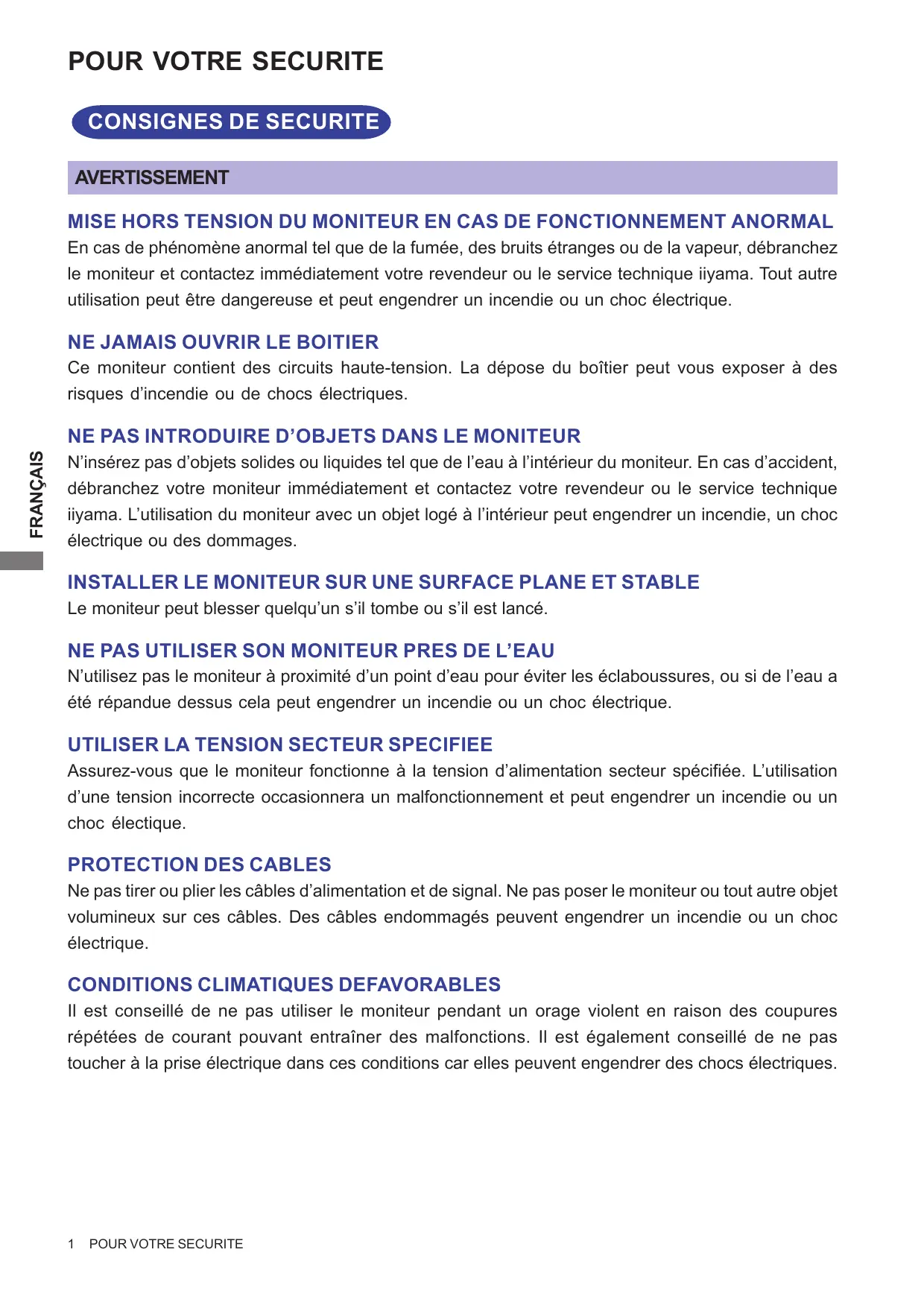

10 Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS Des données magnétiques enregistrées tel que disquettes peuvent s’effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

AUTRES RECOMMANDATIONS D’USAGE Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil.

„ De part de la nature fluorescente de la lumière émise, l’écran peut clignoter à l’allumage. Mettre l’interrupteur d’alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.

„ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. „ En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l’affichage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures.

„ Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l’écran est sombre, scintille ou ne s’éclaire pas. Ne jamais essayez de le remplacer vous même.

SEMENT revendeur ou le service technique iiyama. CAUTION Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama.

AVANT D’UTILISER LE MONITEUR

„ Ne heurtez pas le moniteur, cela pourrait l’endommager. „ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

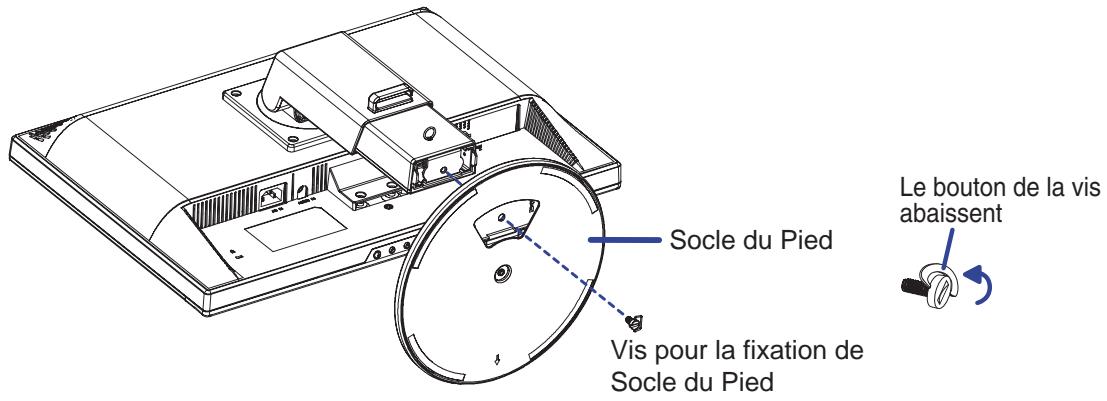

B Installez le Socle du Pied sur le moniteur.

C Fixez le moniteur avec le tenir prêt les vis fermement, et le bouton de la vis abaissent.

Le bouton de la vis abaissent

Vis pour la fixation de

A Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. B Tirez vers le haut le bouton des vis, et enlevez les vis et le Socle du Pied.

<Epingle d’arrêt >

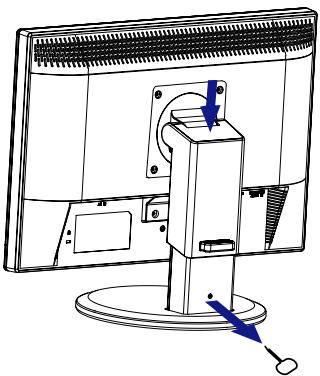

Positionnez sur son pied le moniteur et ensuite enlever la pin stoppeur sur l’arrière du pied lentement alors que vous appuyez sur le dessus du pied avant d’installer le moniteur. Attention la prudence est recommandé alors que le pied du moniteur est compressé, il peut se détendre rapidement quand vous le relâcher. Epingle d’arrêt C Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. D Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. E Le courant du moniteur et de l’ordinateur est rétabli. NOTE „ Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama

ou le bureau régional iiyama.

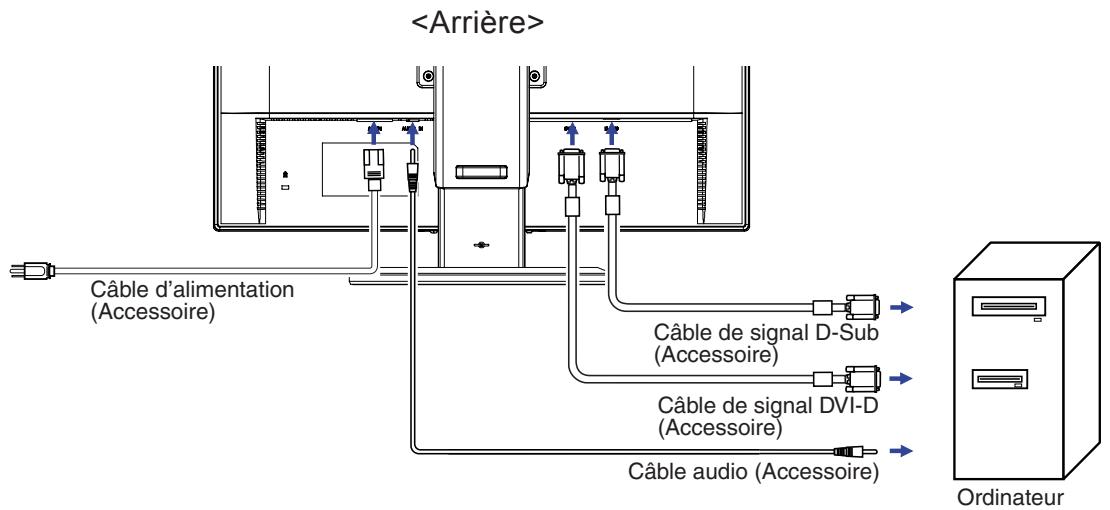

[Exemple de connexion] <Arrière>

Câble d’alimentation

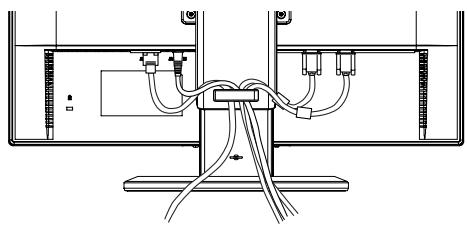

B Rassemblez les câbles au fond du stand.

AVANT D’UTILISER LE MONITEUR

Passez aux fréquences souhaités détailles à la page 23 “FRÉQUENCES DE SYNCHRONISATION”. „ Plug & Play Windows 95/98/2000/Me/XP/Vista Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista. Le fichier d’information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com „ Pour plus d’informations sur le téléchargement du pilote pour votre moniteur à écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. „ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.

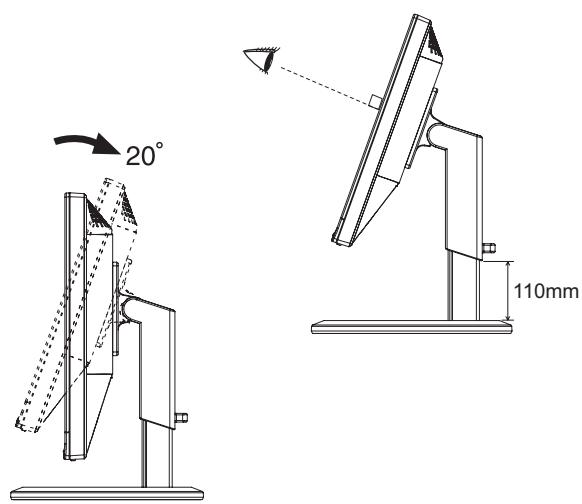

AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION

„ Pour une vision optimale, il est recommandé de regarder de face l’écran du moniteur, puis ajuster la hauteur et l’angle de vision à votre convenance. „ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l’angle. „ Vous pouvez ajuster la hauteur du moniteur jusqu’à 110 mm et l’angle de vision, jusqu’à 170 degrés à gauche et à droite, 20 degrés vers le haut.

NOTE „ Ne pas toucher l’écran LCD quand vous ajustez la hauteur ou l’angle de vision. Cela pourrait engendrer des dommages ou fêlures de l’écran LCD.

„ Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts

AVANT D’UTILISER LE MONITEUR

D Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de

faire seront automatiquement enregistrés.

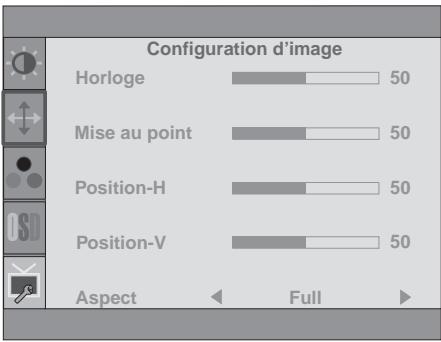

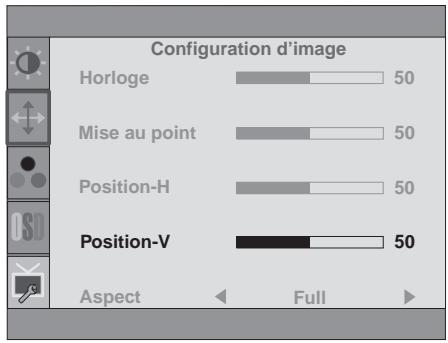

Par exemple, pour corriger la position verticale, sélectionnez l’élément Configuration d’image du Menu, puis appuyez la touche MENU. Puis, sélectionnez V-Position en utilisant les touches + / - . Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches + / - pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que vous effectuez l’opération. Appuyez la touche MENU pour finir et les modifications sont enregistrées en mémoire. Configuration d’image Horloge

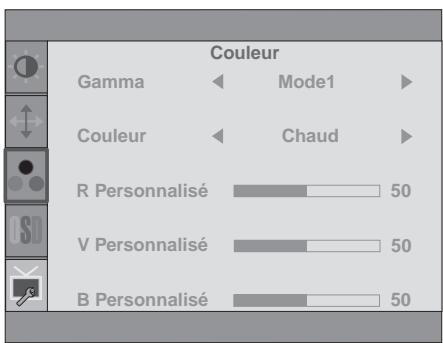

La luminosité du back-light (Retro éclairage) est réduite plus qu’en Mode2.

Pour I’environnement de fenêtre général et le réglage par défaut du moniteur.

Pour I’édition de texte et I’sffichage en environnement de traitement de texte.

Pour l’environnement d’Internet.

Pour l’environnement de jeu de PC.

Pour l’environnement de film et de vidéo.

Augmentation du Réglage de Ratio de Contraste.

La Contraste, le luminosité, le sRGB, le Eco et le Picture Mode ne peuvent pas être ajustés et sélectionnés lorsque la fonction DCR est activée.

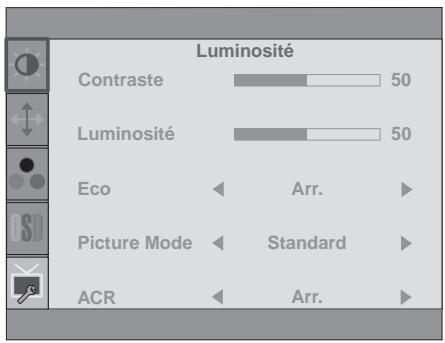

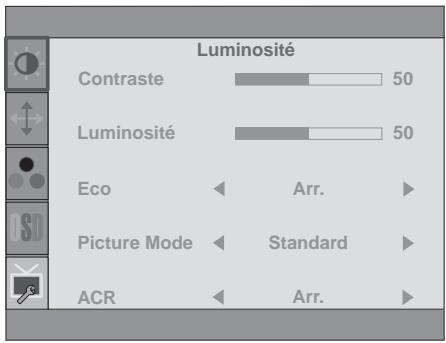

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux.

Lous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante. z Eco : Appuyez la touche - lorsque le Menu n’est pas affiché. UTILISATION DU MONITEUR 10

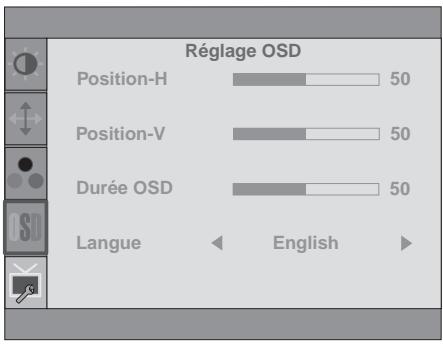

UTILISATION DU MONITEUR

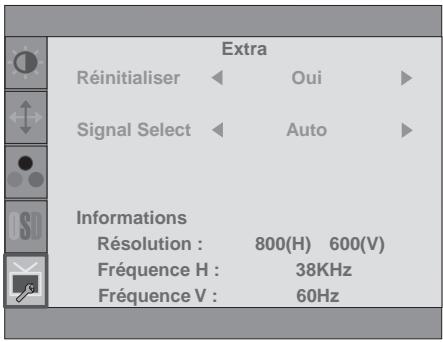

Lous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante. z Signal Select : Appuyez la touche SOURCE lorsque le Menu n’est pas affiché.

UTILISATION DU MONITEUR

„ Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et l’ajustement de la netteté pour le type d’ordinateur que vous utilisez. „ Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1680 x 1050, mais ne peut pas fournir les meilleures résolutions à moins de 1680 x 1050, car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale. „ L’affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l’image est étirée dû au processus d’élargissement de l’écran. „ Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur, plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur. „ Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal. „ La Mise Au Point peut ne pas fonctionner correctement quand l’image affichée est autre que la mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires. L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la Position, l’Horloge et la Mise au point. L’autre est de faire chacun des ajustements manuellement. Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l’écran est flou ou scintille ou si l’image n’est pas cadrée correctement à l’écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test.bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com). Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista. A Affichez l’image à la résolution optimale. B Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint. NOTE „ Consultez la documentation appropriée pour le faire. NOTE „ Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l’écran ». [Mire de réglage]

UTILISATION DU MONITEUR

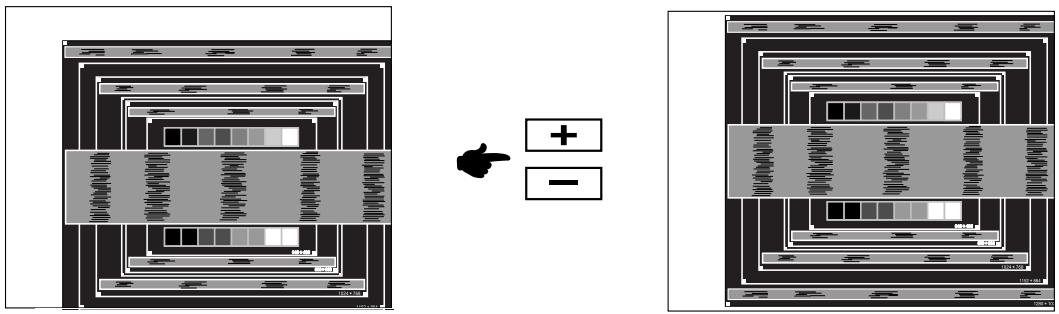

FRANÇAIS E Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à l’écran.

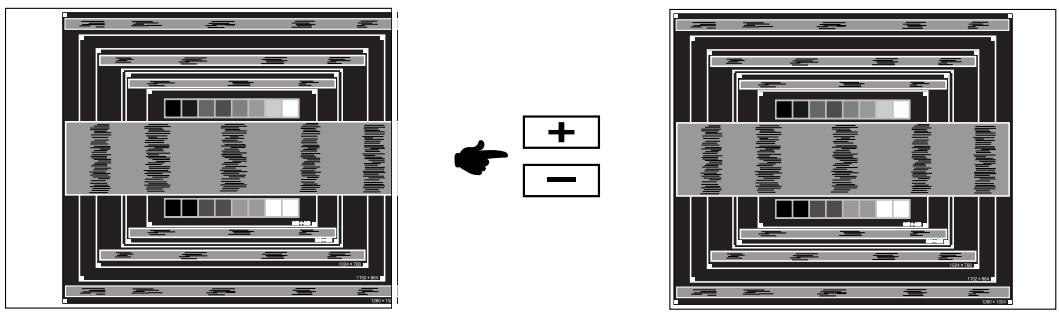

F 1) Ajustez la Position H. afin que le côté gauche de l’image soit sur le bord gauche de l’écran.

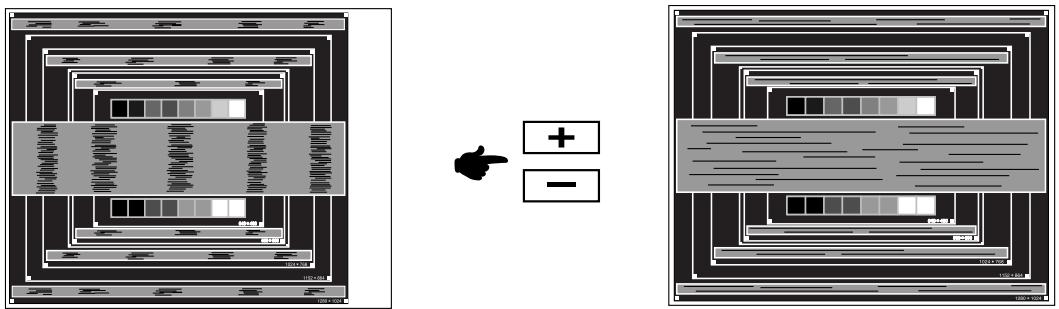

2) Étirez le côté droit du cadre de l’image vers le bord droit de l’écran en réglant l’Horloge.

NOTE „ Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant le

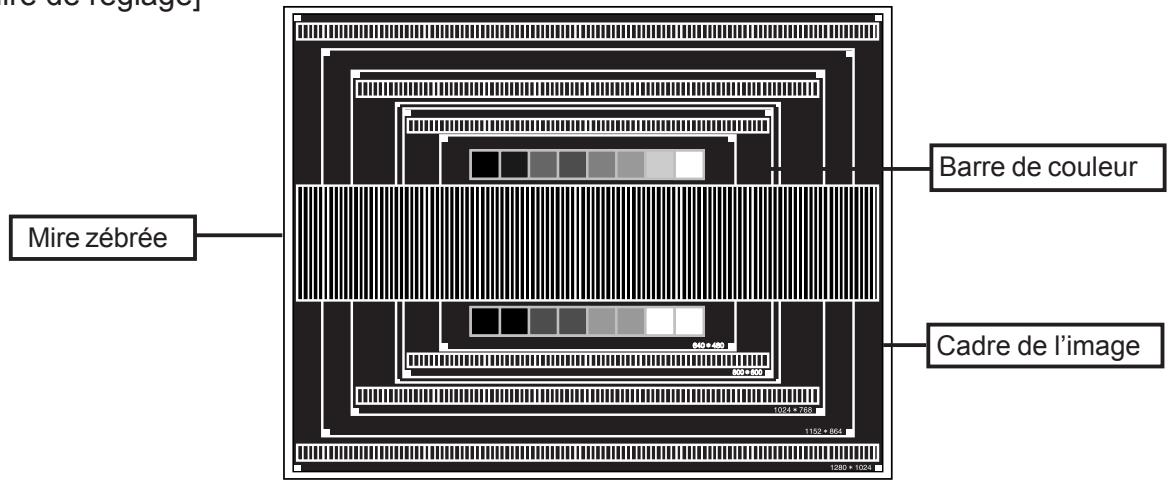

NOTE réglage de l’Horloge, réglez les étapes 1) et 2). „ Une autre manière de faire le réglage de l’Horloge et de faire l’ajustement sur les motifs zébrés verticaux de la mire. „ L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V. „ Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le réglage de l’Horloge, répétez les étapes à partir de C.

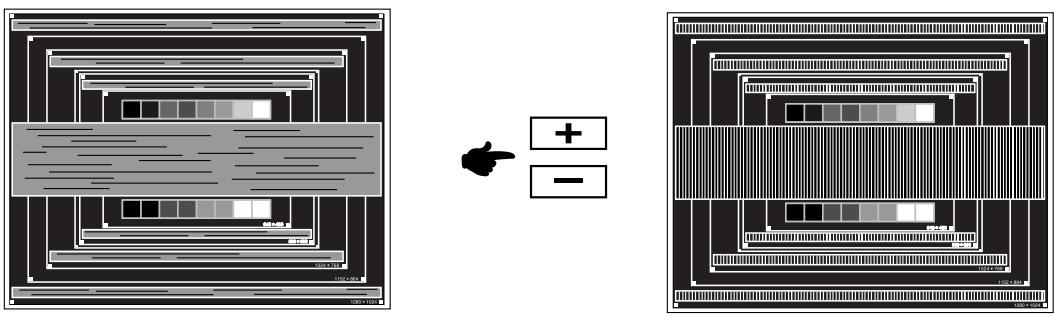

17 NOTE „ En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, NOTE répétez les étapes F et G, car l’ajustement de l’Horloge peut ne pas avoir été

„ Réglez la Position H. si la position horizontale s’est déplacée pendant le réglage de la

Phase. H Réglez la Luminosité et la Couleur pour obtenir l’image souhaitée après les réglages de l’Horloge et de la Phase. Et remettez votre papier peint favori.

UTILISATION DU MONITEUR

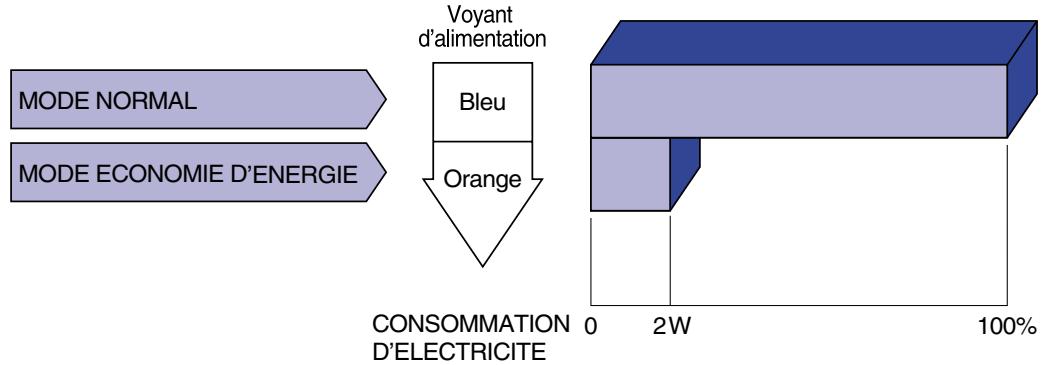

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction d’économie d’énergie, y compris les réglages des minuteurs, est configurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette configuration. „ Mode d’économie d’énergie Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la consommation électrique à moins de 2W. L’écran devient noir, et le voyant d’alimentation devient orange. À partir du mode économie d’énergie, l’image réapparaît après quelques secondes soit en FRANÇAIS

touchant de nouveau le clavier ou la souris.

UTILISATION DU MONITEUR

DEPANNAGE En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n’affiche pas d’image, allez à l’étape 2. 2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste. 3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème

† Augmenter le Contraste et/ou la Luminosite. † L’ordinateur est-il allumé ? † Le câble de signal est-il correctement ranché ? † Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? † Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran. † L’ordinateur est-il allumé ? † Le câble de signal est-il correctement branché ? † Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

B L’écran n’est pas synchronisé.

† Le câble de signal est-il correctement branché ?

† Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? † Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

C L’écran n’est pas centré.

† Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

D L’écran est trop lumineux ou trop sombre.

† Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

E L’écran tremble.

† Le Muet est OFF. † Le niveau de sortie de l’équipement audio est dans les spécifications du moniteur.

G Le son est trop fort ou trop faible.

† Le niveau de sortie de l’équipement audio est dans les spécifications du moniteur.

H L’audition d’un bruit parasite.

† Le câble audio est connecté correctement.

Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
