| Type de produit | Clapet antiretour pour installation de chauffage |
| Marque | Honeywell |
| Modèle | RV284 |
| Diamètres de raccordement | 15 mm, 22 mm et 28 mm |
| Type de raccordement | Filetage intérieur R 1/2" à R1 (A) ou écrou de blocage à chape (B) |
| Pression de service maximale | 16 bar |
| Température de service | Jusqu'à 75 °C (bref instant jusqu'à 90 °C) |
| Domaine d'application | Installations de chauffage, eau sanitaire |
| Maintenance | Vérification annuelle du clapet antiretour |
| Consignes de sécurité | Utiliser en parfait état, conformément à son but, respecter les instructions de montage |
| Pièces de rechange disponibles | Clapet antiretour 1/2" (2166200), 3/4" (2110200), 1" (2164400) ; purgeur hexagonal (S06K-1/4) |
| Instructions de montage | Rincer la tuyauterie, fermer les vannes, monter le clapet, position horizontale ou ascendante, robinet de contrôle vers le bas |
| Nombre de pages de la notice | 6 pages |
FOIRE AUX QUESTIONS - RV284 HONEYWELL
Questions des utilisateurs sur RV284 HONEYWELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice RV284 - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RV284 de la marque HONEYWELL.
MODE D'EMPLOI RV284 HONEYWELL

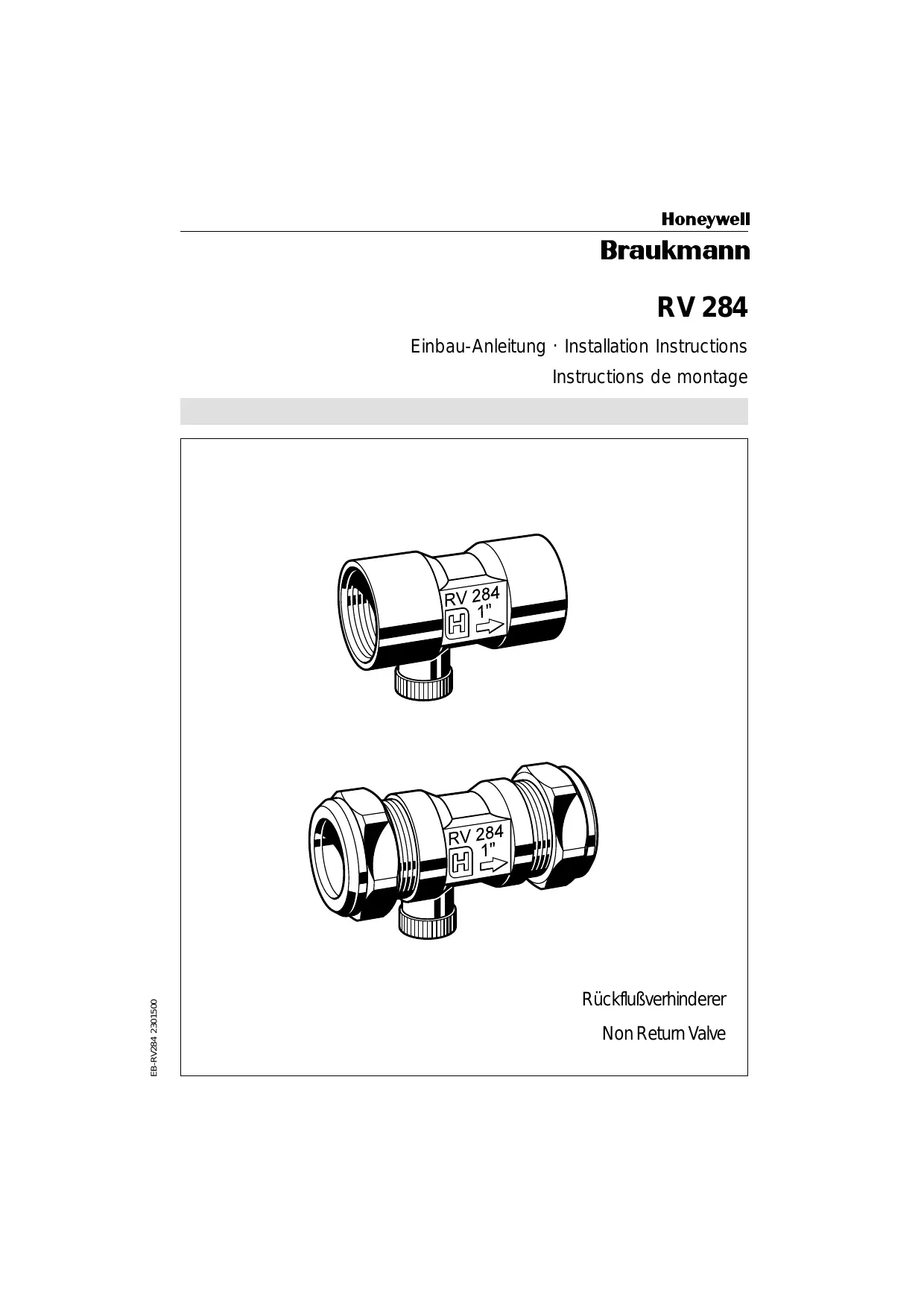

Instructions de montage
Non Return Valve
| Index | Page | |
| F | 1. Installation | 3 |
| 2. Maintenance | 3 | |
| 3. Domaine d'application | 3 | |
| 4. Conseils de sécurité | 3 | |
| 5. Pièces de rechange | 3 |
Lors du montage il faudra observer la réglementation locale ainsi que les directives générales et les instructions de montage. Le lieu d'installation sera à l'abri du gel et bien accessible.

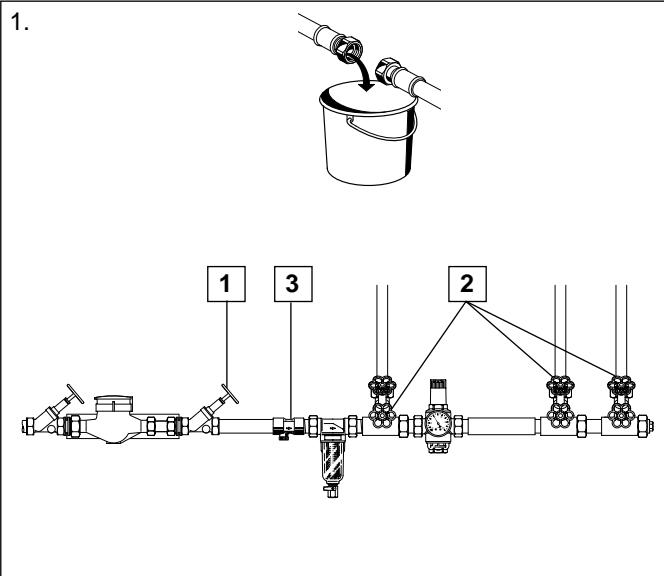

1.1 Montage
- Bien rincer la tuyauterie.
- Fermer les vannes 1 et 2
- Monter le clapet antiretour
- Position de montage dans un tuyau horizontal ou ascendant dans le sens du courant
- Robinet de contrôle dirige vers le bas
- Ouvrir les vannes 1 et 2
2. Maintenance
Nous conseillons à l'utilisateur de conclure un contrat d'entretien avec un installateur.
D'après DIN 1988, partie 8, les mesures suivantes sont à prendre régulièrement : Le clapet antiretour sera vérifié tous les ans. L'utilisateur pourra s'en charger.
- Fermer la vanne d'arrêt [1].
- Ouvrir le robinet de contrôle 4. Jusqu'au moment de la dépressurisation, un petit peu d'eau s'écoulera du robinet de contrôle. Après quelque temps, cet écoulement doit s'arrêter. Si l'eau continue à couler sans arrêt, cela signifie que le clapet antiretour est abimé ou bien encrassé. Adressez-vous alors à votre installateur pour éliminer le défaut.
- Refermer le robinet de contrôle 4
- Rouvrir la vanne d'arrêt [1].
3. Domaine d'application
Diametre de

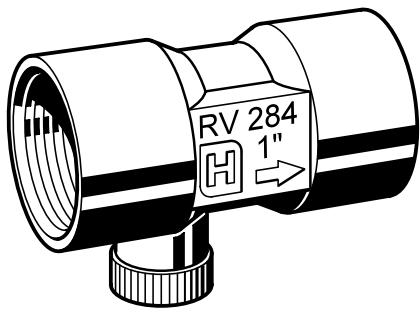

raccordement A = avec filetage interieur R 1 / 2^ - R1

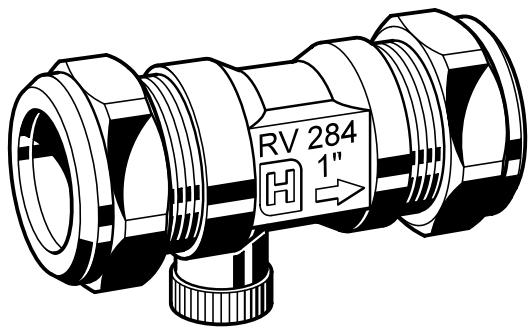

B = avec écrou de blocage à chape
∅15, ∅22 et ∅28
Pression de
service max. 16 bar
Témperture
de service Eau jusqu'à 75°C max.
(Un bref instant jusqu'à 90°C)
4. Conseils de sécurité
- Utiliser le dispositif
en parfait état de marche - conformément à son but - en tenant compte de la sécurité et des dangers évventuels.
- Respecter les instructions de montage.
- Faire éliminer immédiatement toute panne pouvant compromettre la sécurité.
- Le clapet antiretour RV 284 est uniquement destiné aux domaines d'application dont question dans ces instructions de montage. Toute autre utilisation en dehors de ces domaines est à considérer comme contraire à son but.

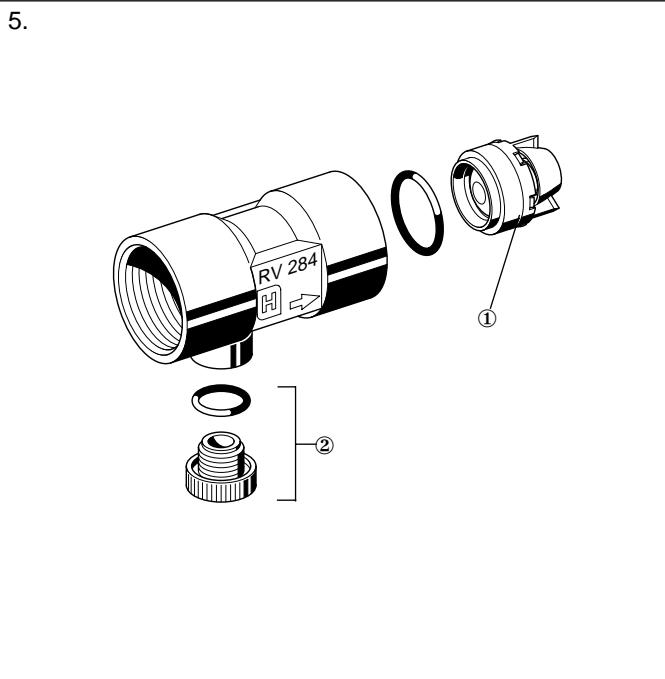

5. Pièces de rechange
① Clapet antiretour 1/2" 2166200
insérable 3/4" 2110200
1" 2164400
② Purgeur hexagonal 1/2^ - 1^ S06K-1/4
Honeywell
Braukmann
Braukmann Armaturen
Honeywell AG
