| Type de produit | Détendeur frigorifique thermostatique de post-injection |
| Marque | Honeywell |
| Modèle | NMX |
| Réfrigérants compatibles | R134a, R22, R404A, R407C, R507 (autres sur demande) |
| Plage de puissance nominale (R22) | 17,0 à 75,1 kW |
| Pression de service maxi (PS) | 29 bars |
| Pression de contrôle maxi | 32 bars |
| Température ambiante maxi | 65 °C |
| Température au bulbe maxi | 65 °C |
| Diamètre du bulbe | 16 mm |
| Poids (partie supérieure) | 0,6 kg |
| Matériaux du corps | Corps et socle en laiton, tête en acier inoxydable |
| Raccords disponibles | XLS (brasage) : 12+16 mm ODF / 16+22 mm ODF ; XBS (visser) : 7/8" UNF |
| Type de charge thermostatique | DA, TA, LB (selon réfrigérant) |
| Surchauffe statique (exemple R22, charge DA) | 15 K |
| Réglage de la surchauffe | Oui, par tige de réglage (1 tour ≈ 0,3 bar) |
| Égalisation externe | Intégrée à la partie supérieure |
| Compensation des hautes pressions | Balanced Port |
| Cartouches interchangeables | Oui, type XD |
| Montage | Position au choix ; bulbe sur conduite horizontale, isolé |
| Couple de serrage des vis du socle | 20 Nm (serrage en croix) |
| Entretien | Éviter de tordre le bulbe ; ne pas refroidir à l'eau après brasage |
| Sécurité | Ne pas modifier le détendeur ; respecter les pressions maxi |
FOIRE AUX QUESTIONS - NMX HONEYWELL
Questions des utilisateurs sur NMX HONEYWELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détendeur frigorifique au format PDF gratuitement ! Retrouvez votre notice NMX - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NMX de la marque HONEYWELL.
MODE D'EMPLOI NMX HONEYWELL
Les détendeurs thermostatiques Honeywell de post-injection séries NMVL et NMX trouvent leur application dans les installations frigorifiques pour rafraîchissement des gaz d'aspiration. Selon la surchauffe des gaz d'aspiration au compresseur, du frigorigène liquide est injecté dans la conduite d'aspiration, ce qui refroidit les gaz d'aspiration. Pour installations frigorifiques en général et pour les fabrications en série tels que sécheurs d'air, déshumidificateurs, unités d'eau glacée et machines à glace avec régulation bypass gaz chauds, pour rafraîchissement du gaz comprimé dans des installations à plusieurs étages et pour compresseur refroidi par les gaz d'aspiration.
Matériaux
Corps et socle laiton
Tête thermostatique acier inox
Socle de raccordement cuivre ou laiton
Caracteristiques
- Débimètres de post-injection régulés par les gaz d'aspiration
- Corps modulaire composé de : partie supérieure, cartouche, socle de raccordement Honeywell NMVL :
- une seule partie supérieure nécessaire pour égalisation interne et externe
- socle avec raccords à braser
- socle à braser en équerre et à passage droit
Honeywell NMX:
- compensation des hauteurs de pressions (Balanced Port)
- égalisation externe intégrée à la partie supérieure
- socle à visser en équerre et à passage droit
- socle à visser avec passage droit
- Surchauffe réglable
- Grande longévité grâce à une tête et une membrane en acier inox soudées sous atmosphère contrôlée
- Cartouches interchangeables Charge liquide
- Réfrigérants: R134a, R22, R404A, R407C, R507 Autres sur demande.
Données techniques
Plage de puissance nominale 0.52 à 75.1 kW R22
petits étagements de capacités pour une régulation optimale
Plage de température
Pression de service maxi PS
Pression de contrôle maxi
Température ambience maxi
Température au bulbe maxi
Surchauffe statique à
Longueur du capillaire
Diamètre du bulbe
0.52 à 75.1 kW R22
petits étagements de capacités pour une régulation optimale
-50°C à +65°C
29 bars
32 bars
Voir tableau page 2
NMVL: 1.5m
NMVL: 12 mm
NMX: 16 mm
Charges thermostatiques et surchauffe statique
| Code charge | Surchauffe | ||||
| R134a | R22 | R404A | R407C | R507 | |
| DA | - | 15 K | 21 K | 12 K | 21 K |
| TA | 15 K | 30 K | 35 K | 26 K | 35 K |
| LB | 30 K | 45 K | - | 40 K | - |
Autres réfrigérants sur demande. Les surchauffes sont données par t_0 = +0^C.
Puisssances
| Type | Grandeur de cartouche | Puissance nominale (kW*) | ||||
| R134a | R22 | R404A | R407C | R507 | ||
| NMVL | 0.3 | 0.36 | 0.52 | 0.36 | 0.50 | 0.36 |
| 0.5 | 0.69 | 0.99 | 0.68 | 0.95 | 0.69 | |
| 0.7 | 0.96 | 1.4 | 0.97 | 1.3 | 0.98 | |
| 1.0 | 1.4 | 2.0 | 1.4 | 1.9 | 1.4 | |
| 1.5 | 2.2 | 3.2 | 2.2 | 3.1 | 2.3 | |
| 2.0 | 2.9 | 4.0 | 2.8 | 3.9 | 2.9 | |
| 2.5 | 4.0 | 5.8 | 4.1 | 5.6 | 4.1 | |
| 3.0 | 6.6 | 9.3 | 6.5 | 8.9 | 6.6 | |
| 3.5 | 8.7 | 12.2 | 8.6 | 11.7 | 8.7 | |
| 4.5 | 11.8 | 17.0 | 12.0 | 16.4 | 12.1 | |
| 4.75 | 15.9 | 22.4 | 15.8 | 21.6 | 15.9 | |
| NMX | 4.5 | 11.8 | 17.0 | 12.0 | 16.4 | 12.1 |
| 4.75 | 15.9 | 22.4 | 15.8 | 21.6 | 15.9 | |
| 5 | 20.0 | 29.1 | 20.5 | 28.0 | 20.7 | |
| 6 | 27.6 | 42.4 | 29.8 | 40.8 | 30.1 | |
| 7 | 35.3 | 54.5 | 38.3 | 52.5 | 38.7 | |
| 8 | 43.3 | 64.1 | 45.1 | 61.8 | 45.6 | |
| 10 | 51.0 | 75.1 | 52.8 | 72.3 | 53.3 | |
- Les puissances nominales sont basées sur t_0 = +4^ C, t_c = +38^ C avec 1 K de sous-refroidissement à l'entrée du détendeur. Pour d'autres conditions de fonctionnement, se reporter aux tableaux de puissances du catalogue Honeywell ou au calcul Valve Tool.
Dimensions et poids
| Type | Raccords | Poids (kg) | ||
| Entrée (A) | Sortie (B) | Egalisation de pression (C) | ||
| NMVL | - | - | - | env. 0.43 |
| VD | - | - | - | env. 0.02 |
| VLS passage équerre | 6 mm ODF | 10 mm ODF | - | env. 0.16 |
| 1/4" ODF | 3/8" ODF | - | ||
| 10 mm ODF | 12 mm ODF | - | ||
| 3/8" ODF | 1/2" ODF | - | ||
| 12 mm ODF | 16 mm ODF | - | ||
| 1/2" ODF | 5/8" ODF | - | ||
| VLSX passage équerre | 6 mm ODF | 10 mm ODF | 6 mm ODF | env. 0.17 |
| 1/4" ODF | 3/8" ODF | 1/4" ODF | ||
| 10 mm ODF | 12 mm ODF | 6 mm ODF | ||
| 3/8" ODF | 1/2" ODF | 1/4" ODF | ||
| 12 mm ODF | 16 mm ODF | 6 mm ODF | ||
| 1/2" ODF | 5/8" ODF | 1/4" ODF | ||
| VLS passage droit | 10 mm ODF | 12 mm ODF | - | env. 0.16 |
| 3/8" ODF | 1/2" ODF | - | ||
| 12 mm ODF | 16 mm ODF | - | ||
| 1/2" ODF | 5/8" ODF | - | ||
| VLSX passage droit | 10 mm ODF | 12 mm ODF | 6 mm ODF | env. 0.17 |
| 3/8" ODF | 1/2" ODF | 1/4" ODF | ||
| 12 mm ODF | 16 mm ODF | 6 mm ODF | ||
| 1/2" ODF | 5/8" ODF | 1/4" ODF | ||

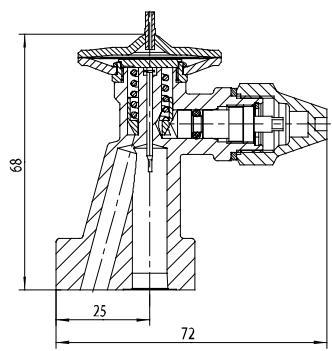

NMVL

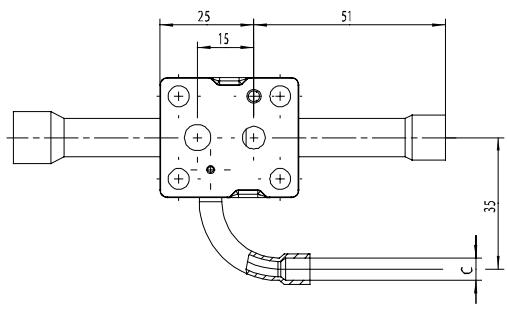

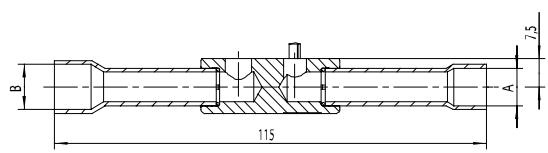

VLS(X) - passage droit

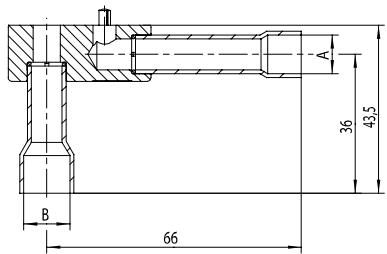

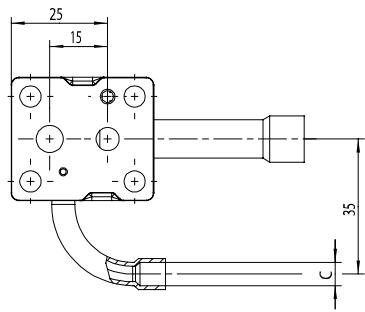

VLS(X) - passage équerre
| Type | Raccords | Poids (kg) | ||
| Entrée (A) + (B) | Sortie (C) + (D) | Egalisation de pression | ||

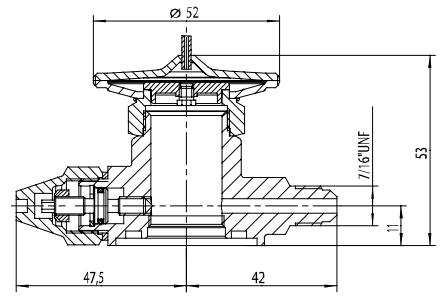

| NMX | - | - | 7/16" UNF | env. 0.6 |

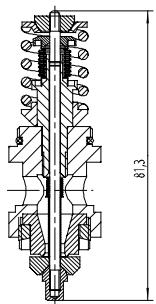

| XD | - | - | - | env. 0.14 |
| XLS passage droit | 12 + 16 mm ODF | 16 + 22 mm ODF | - | env. 0.41 |
| 1/2" + 5/8" ODF | 5/8" + 7/8" ODF | - | ||
| XLS passage équerre | 12 + 15 mm ODF | 16 + 22 mm ODF | - | env. 0.32 |
| 1/2" + 5/8" ODF | 5/8" + 7/8" ODF | - | ||
| XBS passage droit | 7/8" UNF | 7/8" UNF | - | env. 0.49 |

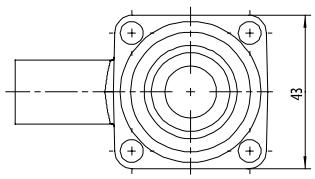

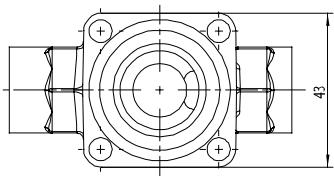

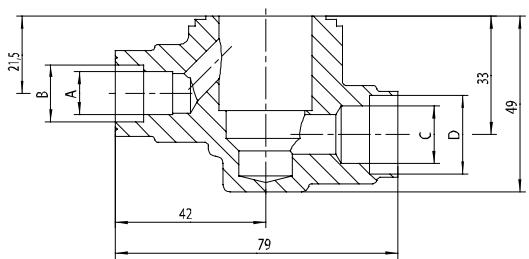

NMX

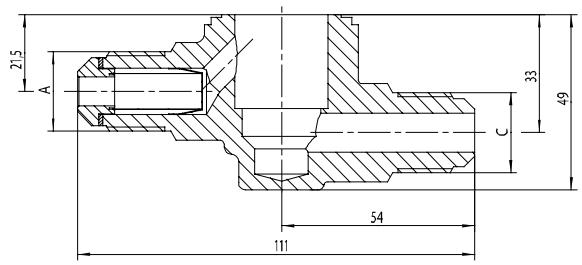

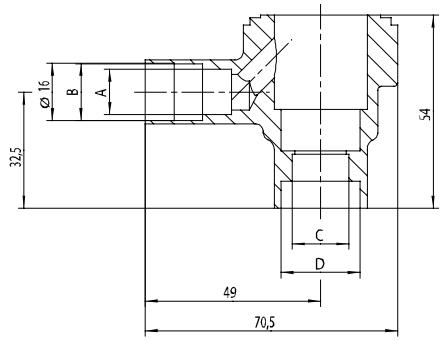

XLS - passage équerre

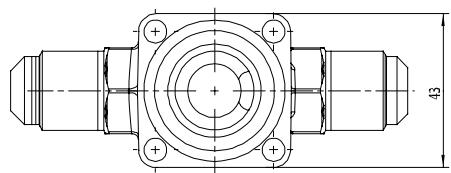

XBS - passage droit
XLS - passage droit
Identification des types / données de commande (détendeur modulaire)
- Partie supérieure (élément thermostatique)
| NMVL | DA | |
| Série NMVL ou NMX | — | |
| Type de charge thermostatique | — | |
- Cartouche
| VD | 0.5 | |
| Type VD ou XD | — | |
| Grandeur de cartouche | — | |
- Socle de raccordement
| VLS | X | 10 mm ODF x 12 mm ODF | W | |
| Types VLS, XLS, XBS | - | - | - | - |
| Égalisation de pression VLS : X = externe () = interne | ||||
| Raccords (entrée x sortie) | ||||
| D = passage droit W = passage équerre |
Montage
- Position de montage au choix.
- Réaliser une conduite d'égalisation externe (VLSX et NMX) en tube Ø 6 mm ou 1/4". Veiller à y éviter une entrée d'huile (poser éventuellement un raccord T orienté vers le haut). La conduite d'égalisation de pression doit être placée derrière le bulbe dans le sens d'écoulement.
- Autant que possible, placer le bulbe sur une conduite horizontale à la moitié supérieure du tube d'aspiration et jamais derrière un piège à liquide. En règle générale, les bulbes des détendeurs de post-injection doivent être isolés pour éviter des influences de températures environnantes.
- Ne pas tordre ou écraser le bulbe lors du serrage du collier de fixation!
- Après brasage et pour éviter fissure ou retrait des surfaces d'étanchéité, ne jamais refroidir avec de l'eau.
- Pour le serrage des écrous des types à visser, maintenir le détendeur avec une clé adaptée aux méplats prévus à cet effet.
- Les vis de fixation du socle doivent être serrées en croix et régulièrement. Couple de serrage: 12 Nm (NMVL) ou 20 Nm (NMX).
- Il est interdit de procéder à des modifications du détendeur.
Réglage de la surchauffe
D'une manière générale, les détendeurs de post-injection HONEYWELL doivent être montés avec le réglage d'usine pour chaque réfrigérant.
Ce réglage est étudié pour les surchauffes indiquées ci-haut et pour un comportement optimal de la régulation. Si un réglage ultérieur avait néanmoins été nécessaire, il est possible d'ajuster la surchauffe au moyen de la tige de réglage comme suit :
Rotation dans le sens = Diminution du flux de réfrigérant, augmentation de la surchauffe
Rotation dans le sens = Augmentation du flux de réfrigérant, diminution de la surchauffe
Un tour modifie la surchauffe réglée d'environ 0,55 bar (NMVL) et d'environ 0,3 bar (NMX).

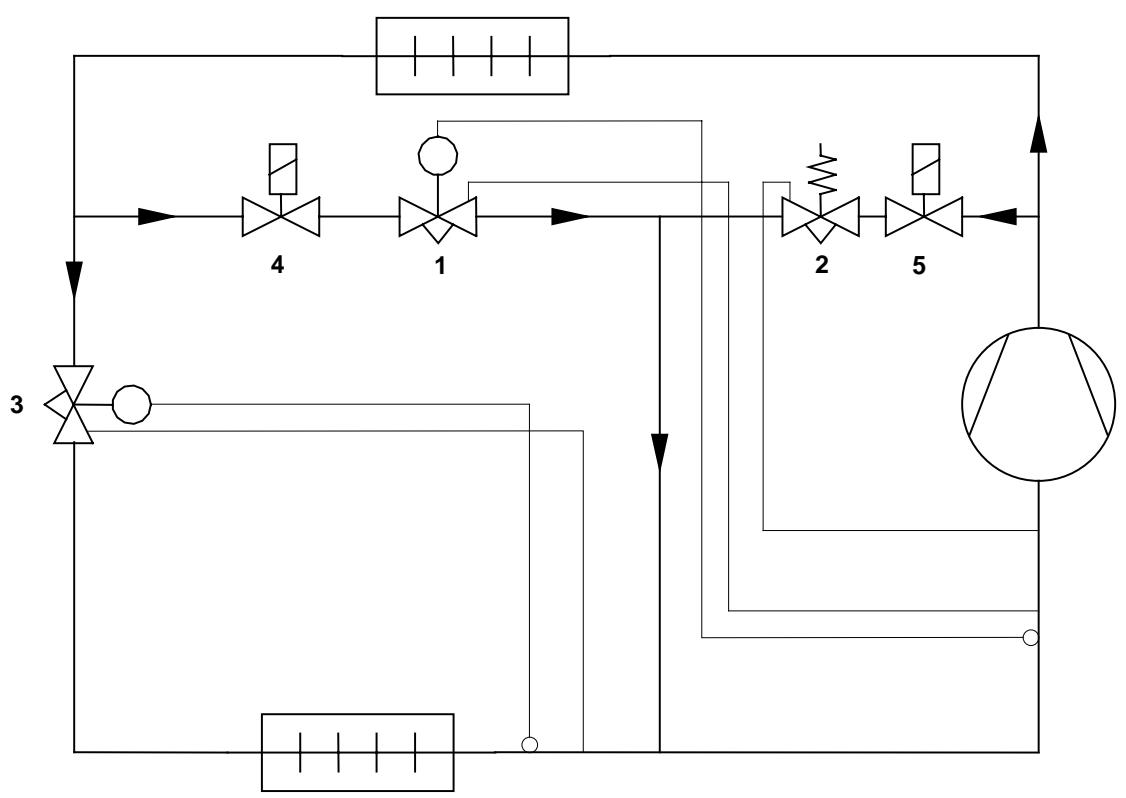

Exemple d'utilisation
Réglage de capacité avec régulateur bypass gaz chaud et baisse de température du gaz d'aspiration par le détendeur de post-injection.
1 Détenreur de post-injection 2 Régulateur bypass gaz chaud 3 Détenreur thermostatique 4 Électrovanne liquide 5 Électrovanne gaz chaud
