MV300 - Système de contrôle de la chaleur et de la climatisation HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Électrovanne de régulation de gaz
Marque	Honeywell
Modèle	MV300
Catégorie	Système de contrôle de la chaleur et de la climatisation
Usage	Régulation de débit de gaz pour chaudières et brûleurs
Tension d'alimentation	24 V AC/DC
Consommation électrique	10 W
Pression de service max	200 mbar
Diamètre de raccord	1/2"
Température ambiante	-10 °C à 60 °C
Matériau du corps	Laiton ou acier inoxydable
Dimensions (L x l x h)	150 x 80 x 100 mm
Poids	0.8 kg
Fonctions principales	Ouverture/fermeture magnétique du circuit de gaz, filtrage des particules, vanne d'arrêt manuelle
Entretien	Nettoyage du filtre régulier, vérification de l'étanchéité
Sécurité	Arrêt automatique en cas de coupure de courant, double isolation
Pièces détachées	Filtre, bobine magnétique, joints
Réparabilité	Réparable par un professionnel, pièces disponibles
Normes	CE, EN 161
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - MV300 HONEYWELL

Comment installer l'électrovanne MV300 ?

Installez l'appareil sur une conduite de gaz propre, en respectant le sens de débit indiqué (flèche sur le corps). Raccordez les fils d'alimentation en 24 V AC/DC. Assurez-vous que la vanne d'arrêt manuelle est fermée avant l'installation.

Quel type de filtre utiliser avec le MV300 ?

Utilisez le filtre d'origine Honeywell (réf. MV300-FILTER). Un filtre adapté empêche les particules de bloquer la vanne magnétique.

Comment nettoyer le filtre de l'électrovanne ?

Coupez l'alimentation et fermez la vanne d'arrêt manuelle. Dévissez le capuchon du filtre, retirez la garniture de filtration, nettoyez-la à l'eau savonneuse ou remplacez-la. Remontez le tout.

Que faire si l'électrovanne ne s'ouvre pas ?

Vérifiez la tension d'alimentation (24 V) aux bornes de la bobine magnétique. Si la tension est correcte, la bobine peut être défectueuse. Testez la continuité avec un multimètre.

Puis-je remplacer la bobine magnétique moi-même ?

Oui, la bobine est amovible. Débranchez l'alimentation, dévissez la bobine et remplacez-la par une neuve (réf. MV300-COIL). Respectez les normes de sécurité gaz.

Quelle est la pression de gaz maximale admissible ?

La pression de service maximale est de 200 mbar (0,2 bar). Ne dépassez pas cette valeur pour éviter d'endommager la vanne.

Comment tester l'étanchéité de l'installation ?

Après installation, ouvrez la vanne d'arrêt manuelle et appliquez de l'eau savonneuse sur tous les raccords. Des bulles indiquent une fuite. Resserez ou remplacez les joints.

L'électrovanne MV300 est-elle adaptée au gaz naturel ?

Oui, elle convient au gaz naturel, au propane et au butane. Vérifiez que le joint de vanne est compatible avec le gaz utilisé.

Quels sont les signes d'un filtre obstrué ?

Un débit de gaz réduit ou une chute de pression en aval de la vanne. Nettoyez ou remplacez le filtre pour rétablir le fonctionnement.

Où trouver la notice complète du MV300 ?

Téléchargez la notice PDF gratuite sur notice-facile.com en recherchant 'Honeywell MV300'. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI MV300 HONEYWELL

E1

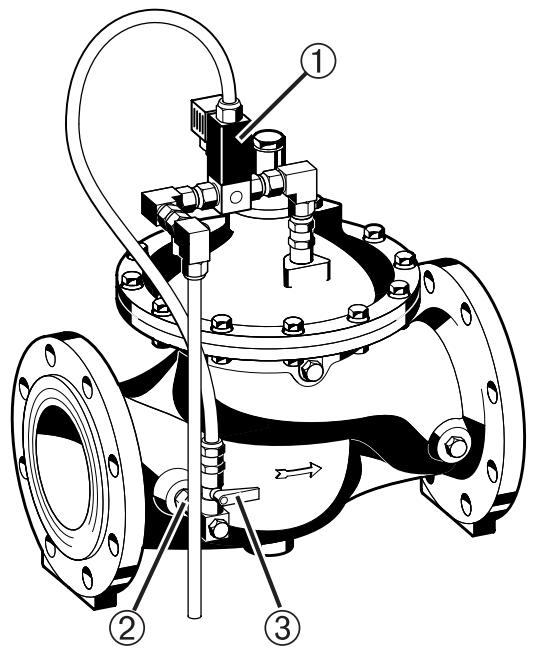

Bauteile · Components · Pièces · Componenti

①= Magnetventil

Magnetic solenoid valve

Vanne magnetique

Elettrovalvola

② = Filtereinsatz

Filter insert

Garniture de filtration

Inserto filtro

③= Absperr-Kugelhahn

Manual ball valve

Clapet à bille

Valvola di intercettazione a sfera

E2

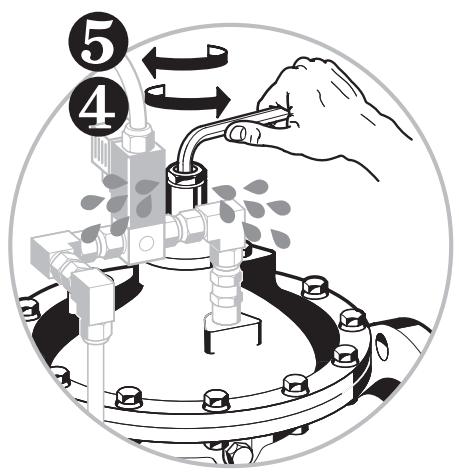

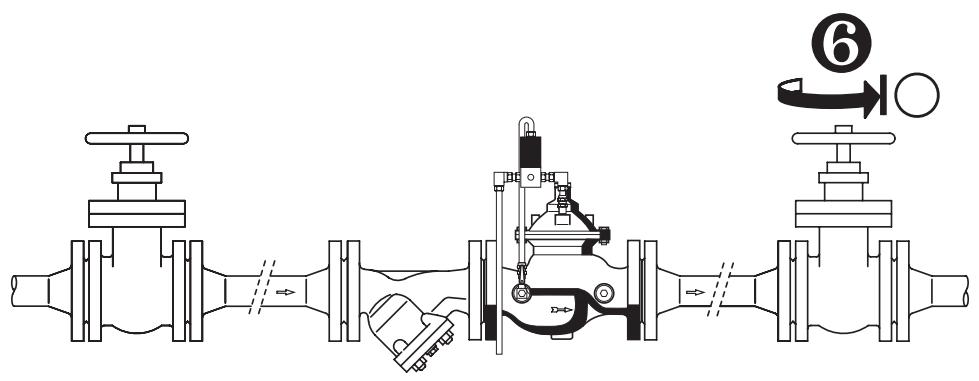

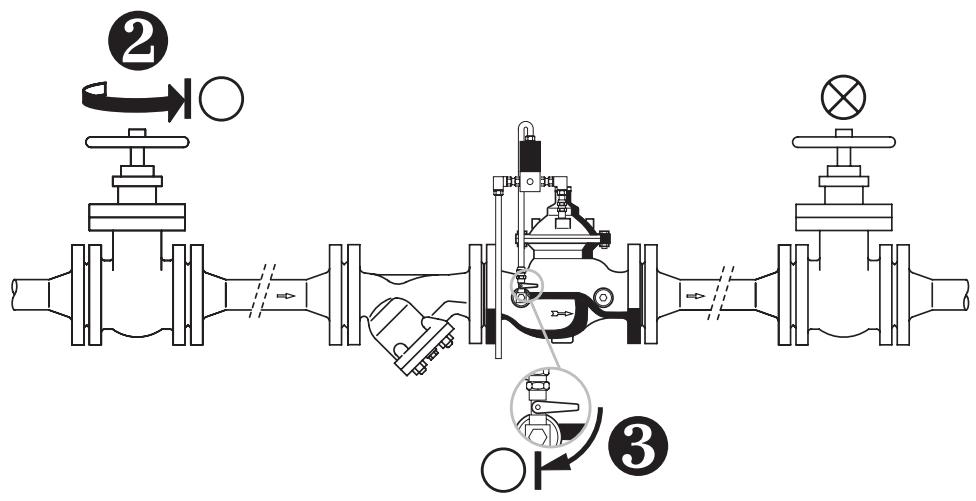

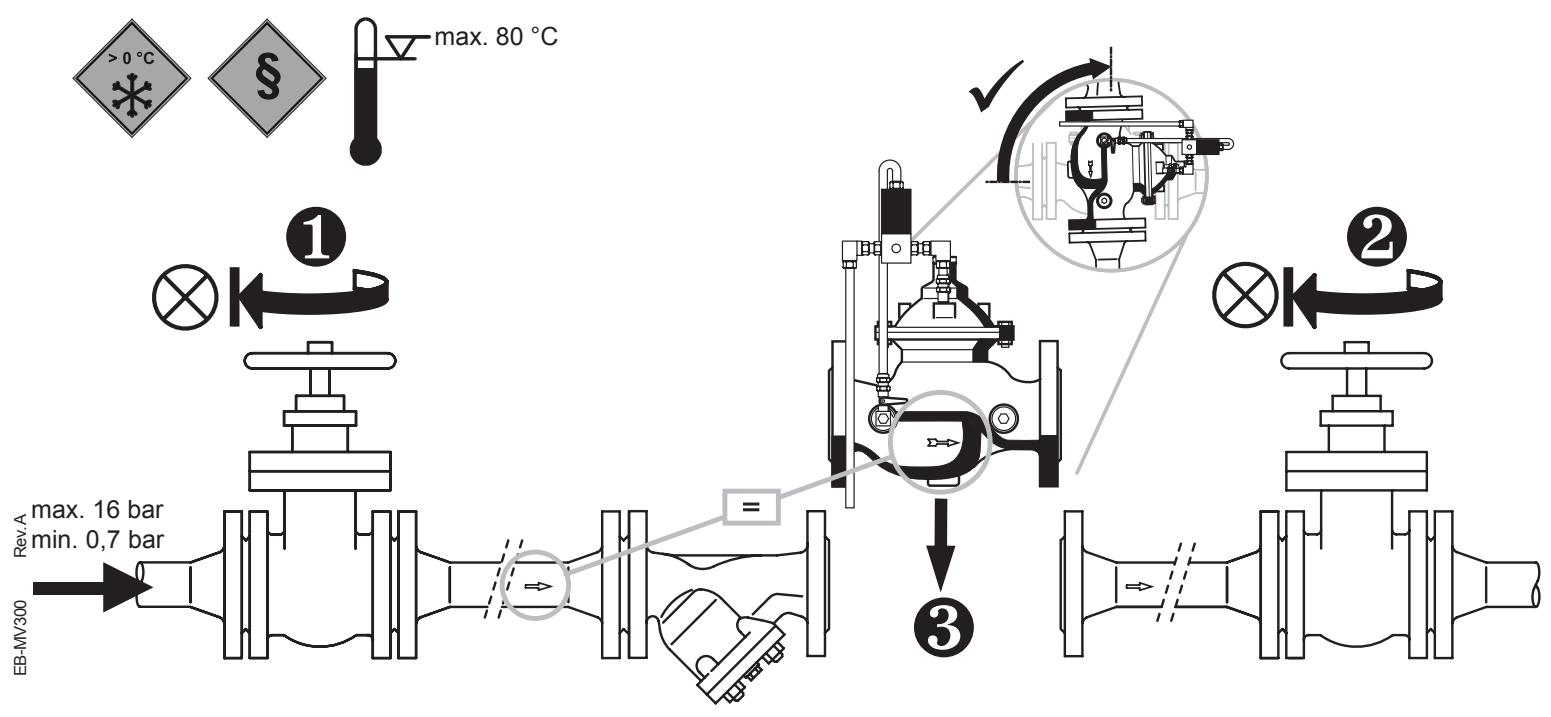

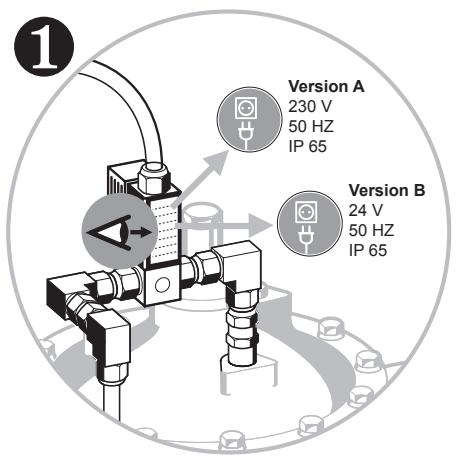

Einbau · Installation · Installation · Installazione
