Type de produit	Contrôleur de température
Marque	Honeywell
Modèle	ML7425B
Alimentation	24 Vac ou 230 Vac selon variante
Signal de commande	0/2...10 V
Fonctions principales	Régulation de température, pilotage d'actionneur, commutation auxiliaire (250 Vac/10 A)
Dimensions (approx.)	120 x 80 x 60 mm (estimation)
Poids (approx.)	0,3 kg (estimation)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de produits agressifs
Sécurité	Respecter les consignes de montage et de câblage ; utiliser des cosses isolées
Pièces détachées et réparabilité	Carte électronique remplaçable (références 43193807-001 à 43193810-002)
Informations générales	Fabriqué en Allemagne ; certification ISO 9001/14001

FOIRE AUX QUESTIONS - ML7425B HONEYWELL

Comment installer le contrôleur ML7425B ?

Suivez les instructions de montage fournies. Fixez le boîtier sur un rail DIN ou une surface plane, raccordez l'alimentation (24 Vac ou 230 Vac) et le signal de commande 0/2...10 V.

Quel est le type de signal de commande du ML7425B ?

Le ML7425B accepte un signal de commande 0/2...10 V (voir variante).

Puis-je remplacer la carte électronique moi-même ?

Oui, la carte électronique est remplaçable. Référez-vous au tableau de compatibilité dans la notice et commandez la bonne référence (ex. 43193807-001).

Quelle est la capacité des contacts auxiliaires ?

Les contacts auxiliaires supportent 250 Vac / 10 A.

Le ML7425B est-il compatible avec les actionneurs Honeywell ?

Oui, il est conçu pour piloter les actionneurs des gammes ML6420/ML7420 et ML6425/ML7425.

Comment tester le bon fonctionnement ?

Après installation, appliquez une tension de commande et vérifiez la rotation de l'actionneur. Utilisez un multimètre pour contrôler les tensions.

Que faire si l'appareil ne répond pas ?

Vérifiez l'alimentation électrique, le câblage et la tension de commande. Consultez le schéma de la notice et testez les composants un par un.

Quelle est la plage de température de fonctionnement ?

La plage de température ambiante est généralement de -10 °C à +50 °C (se référer à la notice).

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de nettoyants agressifs.

Où trouver des pièces de rechange ?

Les pièces de rechange (cartes électroniques) sont disponibles auprès des distributeurs Honeywell. Utilisez les références listées dans la notice.

MODE D'EMPLOI ML7425B HONEYWELL

D Montageanweisung
DK Installasjonsinstruktus
ES Instrucciones de montaje
F Instructions d'installation
I Istruzioni di montaggio
N Installationsinstruktioner
NL Installatievoorschrift
P Instruções de montagem
S Installation instruktioner
FI Asennusohje

ML6420A/ML7420A

ML6425A,B/ML7425A,B

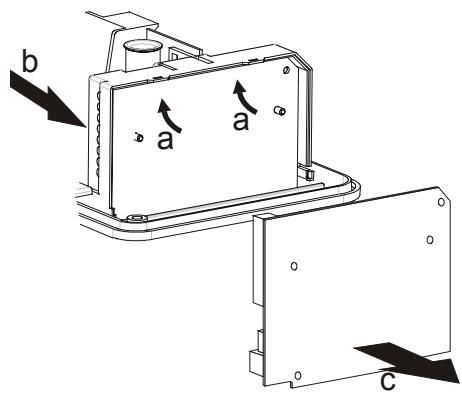

CIRCUIT BOARD REPLACEMENT

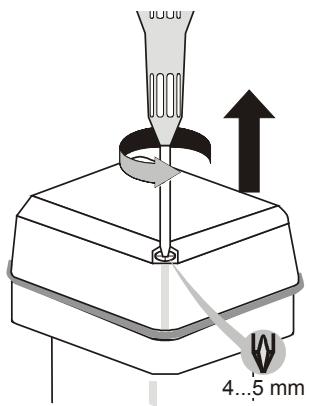

INSTALLATION INSTRUCTIONS

A

A1
24 Vac / 230 Vac

ML6420

ML7420

A2
A3

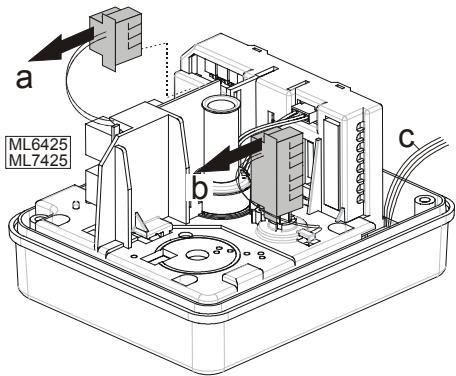

ML6425A

ML7425A

3x

ML6425B

ML7425B

a

A4

A5

B	B1	B2
B3	B4	B5
B6

Circuit Board Assembly	ML6420				ML7420		ML6425			ML7425		Series No.
	A3007	A3015	A3023	A3031	A3006	A3014	A3006	A3014	B3005	A3005	B3004
43193809-001							X		X			-1, -3
43193809-002								X				-1, -3
43193807-001	X											-1
43193807-002	X											-2, -3
43193807-003		X										-1
43193807-004		X		X								-2, -3
43193807-005			X									-2, -3
43193808-001					X							-1
43193810-002										X	X	-1, -3, -4
43193808-004					X							-2, -3, -4
43193808-005						X						-2, -3, -4

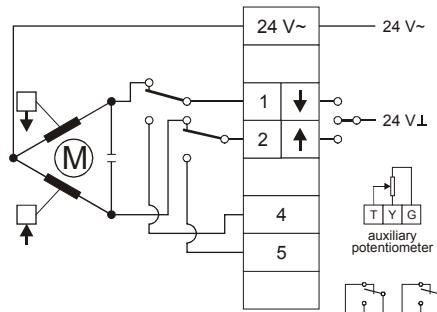

C1
ML6420A (24 V)

auxiliary switches250 Vac / 10 A

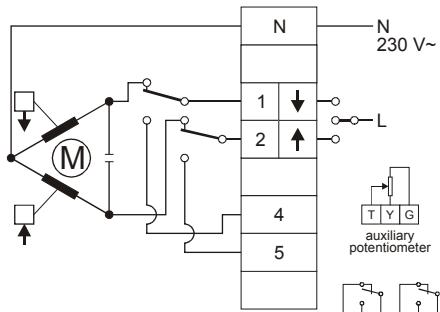

C2
ML6420A (230 V)

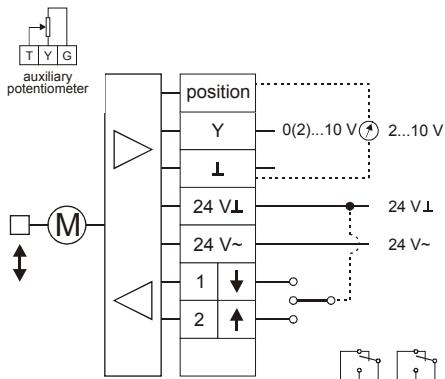

C3
ML7420A (0/2...10 V)

auxiliary switches250 Vac / 10 A

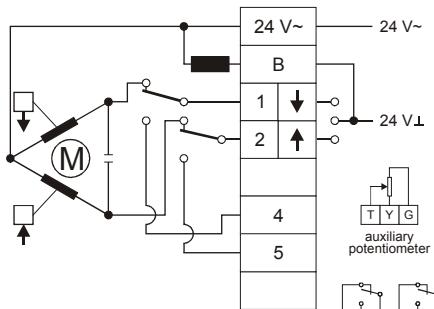

C4
ML6425A,B (24 V)

auxiliary switches250 Vac / 10 A

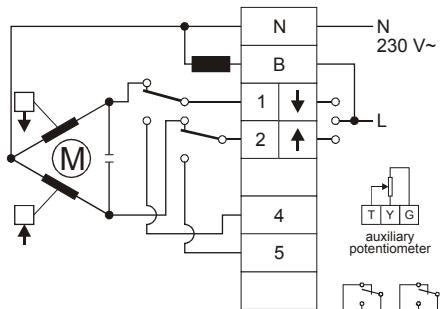

C5
ML6425A,B (230 V)

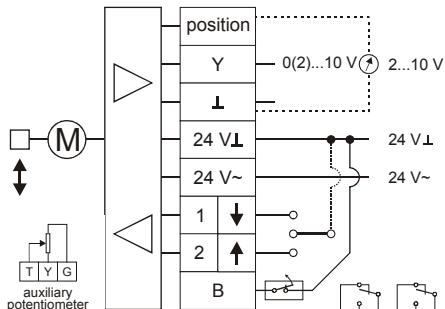

C6
ML7425A,B (0/2...10 V)

auxiliary switches, 250 Vac/10 A

Honeywell

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schönaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

Manufacturing location certified to

DIN EN ISO

9001/14001
