Type de produit	Actionneur proportionnel pour vanne de contrôle
Marque	Honeywell
Modèle	ML7420A
Alimentation	24 Vac (230 Vac selon version)
Signal de commande	0/2...10 V (proportionnel)
Force de poussée	1800 N
Course	20 mm
Commutateurs auxiliaires	250 Vac / 10 A
Température de fonctionnement	-5 °C à +55 °C
Indice de protection	IP54
Matériau du boîtier	Plastique renforcé
Poids	1,5 kg
Dimensions (L x l x h)	200 x 100 x 100 mm
Montage	Sur vanne, fixation par vis
Câblage	Schéma de câblage fourni dans la notice
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées et réparabilité	Carte de circuit imprimé remplaçable (réf. 43193807-xxx, etc.)
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - ML7420A HONEYWELL

Comment installer l'actionneur ML7420A sur la vanne ?

Fixez l'actionneur sur la vanne à l'aide des vis fournies. Assurez-vous que la tige de la vanne s'engage correctement dans le raccord de l'actionneur. Consultez le schéma de montage dans la notice.

Quel est le câblage pour le signal de commande 0-10 V ?

Branchez le fil de signal sur la borne correspondante (repérée Y ou +). La masse commune est généralement la borne COM. Vérifiez le schéma de raccordement fourni.

Comment remplacer la carte de circuit imprimé ?

Débranchez l'alimentation, retirez le capot, déconnectez les connecteurs, puis dévissez la carte défectueuse. Remplacez-la par une carte de référence appropriée (ex. 43193807-001) et rebranchez. Reportez-vous à la notice de remplacement.

Que faire si l'actionneur ne répond pas ?

Vérifiez d'abord l'alimentation électrique (24 Vac ou 230 Vac selon version). Contrôlez le signal de commande avec un multimètre. Assurez-vous que les commutateurs auxiliaires ne sont pas bloqués. Si le problème persiste, remplacez la carte électronique.

Quelle est la force de poussée maximale ?

La force de poussée maximale est de 1800 N, adaptée à la plupart des vannes de régulation.

Comment régler les commutateurs auxiliaires ?

Les commutateurs auxiliaires sont préréglés en usine. Pour les modifier, consultez le schéma de cablage et ajustez les cames selon la course souhaitée. Attention : débranchez l'alimentation avant toute manipulation.

L'actionneur fonctionne-t-il en 230 V ?

Le modèle ML7420A est conçu pour une alimentation 24 Vac. Les versions 230 Vac correspondent aux modèles ML6420A. Vérifiez l'étiquette de votre appareil.

Comment nettoyer l'actionneur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de solvants ou de produits abrasifs. Évitez l'humidité à l'intérieur.

Quelles sont les pièces détachées disponibles ?

Les principales pièces détachées sont les cartes de circuit imprimé (réf. 43193807, 43193808, etc.). Contactez Honeywell ou un distributeur agréé.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI ML7420A HONEYWELL

D Montageanweisung
DK Installasjonsinstruktus
ES Instrucciones de montaje
F Instructions d'installation
I Istruzioni di montaggio
N Installationsinstruktioner
NL Installatievoorschrift
P Instruções de montagem
S Installation instruktioner
FI Asennusohje

ML6420A/ML7420A

ML6425A,B/ML7425A,B

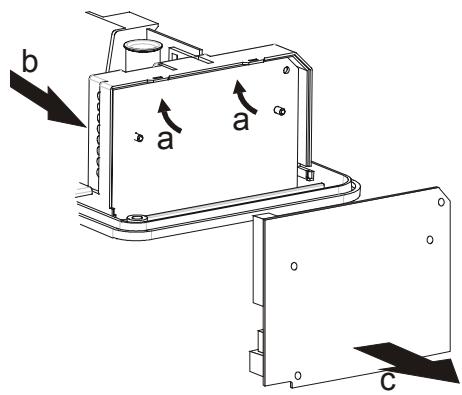

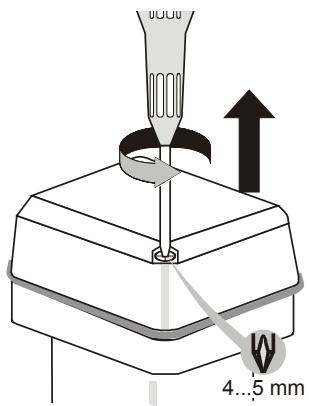

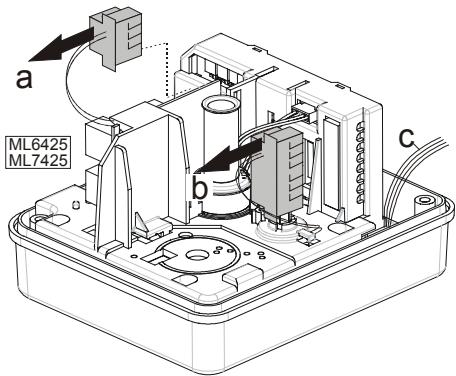

CIRCUIT BOARD REPLACEMENT

INSTALLATION INSTRUCTIONS

A

A1
24 Vac / 230 Vac

ML6420

ML7420

A2
A3

ML6425A

ML7425A

3x

ML6425B

ML7425B

a

A4

A5

B	B1	B2
B3	B4	B5
B6

Circuit Board Assembly	ML6420				ML7420		ML6425			ML7425		Series No.
	A3007	A3015	A3023	A3031	A3006	A3014	A3006	A3014	B3005	A3005	B3004
43193809-001							X		X			-1, -3
43193809-002								X				-1, -3
43193807-001	X											-1
43193807-002	X											-2, -3
43193807-003		X										-1
43193807-004		X		X								-2, -3
43193807-005			X									-2, -3
43193808-001					X							-1
43193810-002										X	X	-1, -3, -4
43193808-004					X							-2, -3, -4
43193808-005						X						-2, -3, -4

C1

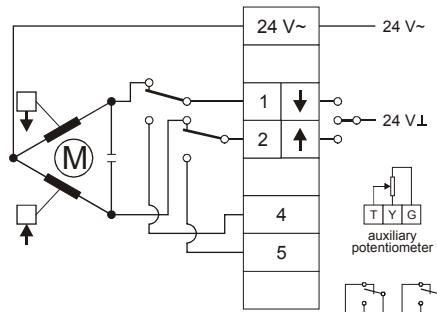

ML6420A (24 V)

auxiliary switches250 Vac / 10 A

C2

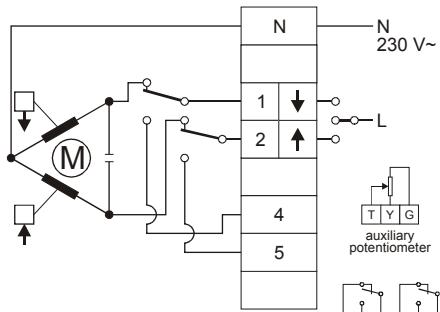

ML6420A (230 V)

C3

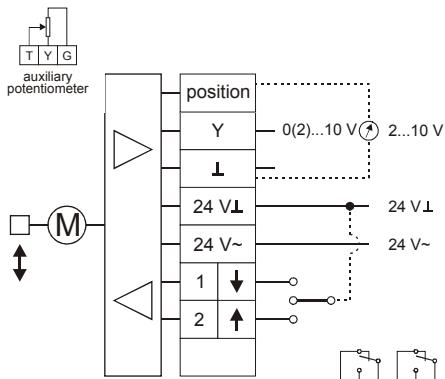

ML7420A (0/2...10 V)

auxiliary switches250 Vac / 10 A

C4

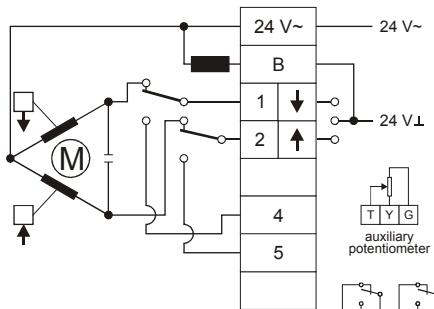

ML6425A,B (24 V)

auxiliary switches250 Vac / 10 A

C5

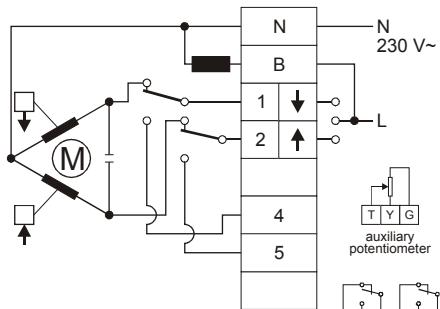

ML6425A,B (230 V)

C6

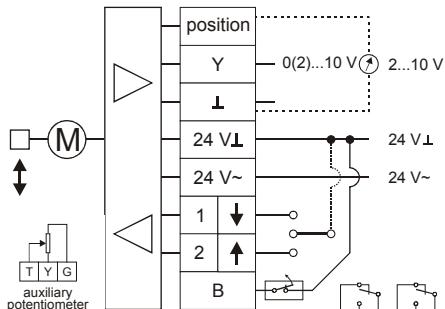

ML7425A,B (0/2...10 V)

auxiliary switches, 250 Vac/10 A

Honeywell

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schonach / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

Manufacturing location certified to

DIN EN ISO

9001/14001
