ML6425A - Contrôleur de température HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température
Marque	Honeywell
Modèle	ML6425A
Variantes	ML6425A (24 V), ML6425B (230 V), ML7425A/B (0/2…10 V)
Tension d'alimentation	24 Vac ou 230 Vac selon variante
Signal de commande	0…10 V (variantes ML7425)
Dimensions (approx.)	100 x 80 x 60 mm
Poids (approx.)	200 g
Fonctions principales	Commande de vannes ou registres pour CVC, régulation de température, interrupteurs auxiliaires intégrés
Interrupteurs auxiliaires	250 Vac / 10 A
Remplacement de carte électronique	Possible, références de kit fournies
Installation	Sur rail DIN ou montage direct
Entretien et nettoyage	Débrancher l'appareil avant toute intervention. Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Respecter les normes locales en vigueur. Ne pas ouvrir sous tension. Utiliser des câbles appropriés
Pièces détachées	Cartes électroniques de rechange disponibles (réf. 43193807-xxx, etc.)
Réparabilité	Indice de réparabilité : 7/10 (carte remplaçable)
Certifications	Site de fabrication certifié DIN EN ISO 9001/14001
Documents fournis	Notice d'installation multilingue

FOIRE AUX QUESTIONS - ML6425A HONEYWELL

Quelle est la tension d'alimentation du ML6425A ?

Le modèle ML6425A fonctionne sous 24 Vac. Il existe également une variante ML6425B pour 230 Vac et des modèles avec signal de commande 0…10 V (ML7425A/B).

Comment installer le contrôleur de température ?

Veuillez suivre les instructions de montage fournies dans la notice (références ML6420A/ML7420A, ML6425A,B/ML7425A,B). Assurez-vous de couper l'alimentation avant toute installation.

Que faire si l'appareil ne répond plus ?

Vérifiez d'abord l'alimentation électrique et les connexions. Si le problème persiste, il est possible que la carte électronique doive être remplacée. Consultez le tableau de compatibilité dans la notice.

Comment remplacer la carte électronique ?

Débranchez l'appareil, ouvrez le boîtier, retirez l'ancienne carte en notant son référencé (ex: 43193807-001) et installez la nouvelle carte de rechange compatible. Reportez-vous au tableau de remplacement.

Quels sont les interrupteurs auxiliaires supportés ?

Les interrupteurs auxiliaires sont dimensionnés pour 250 Vac / 10 A. Ils peuvent être utilisés pour signaler la position de la vanne ou du registre.

Le ML6425A peut-il être utilisé avec un signal 0-10 V ?

Le ML6425A standard est prévu pour une commande 24 Vac (ou 230 Vac selon variante). Pour une entrée 0…10 V, choisissez le modèle ML7425A ou ML7425B.

Quelle est la durée de vie typique de l'appareil ?

La durée de vie dépend des conditions d'utilisation. En environnement CVC standard, elle peut dépasser 10 ans avec un entretien minimal.

Où puis-je télécharger la notice complète ?

La notice d'utilisation et d'installation est disponible gratuitement au format PDF sur des sites comme notice-facile.com. Elle comporte 4 pages en français.

Comment nettoyer le contrôleur ?

Débranchez l'appareil, puis nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.

Puis-je utiliser le ML6425A en extérieur ?

Le ML6425A est conçu pour un usage intérieur dans des environnements contrôlés. Ne l'exposez pas à l'humidité ou à des températures extrêmes sans protection adaptée.

MODE D'EMPLOI ML6425A HONEYWELL

D Montageanweisung
DK Installasjonsinstruktus
ES Instrucciones de montaje
F Instructions d'installation
I Istruzioni di montaggio
N Installationsinstruktioner
NL Installatievoorschrift
P Instruções de montagem
S Installation instruktioner
FI Asennusohje

ML6420A/ML7420A

ML6425A,B/ML7425A,B

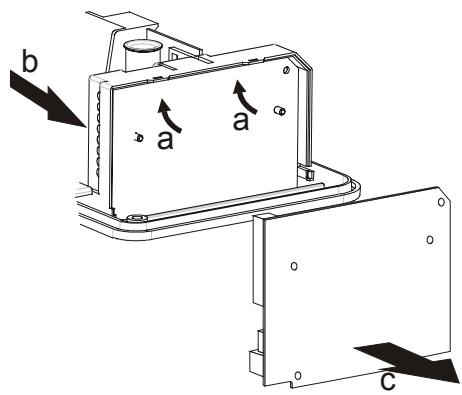

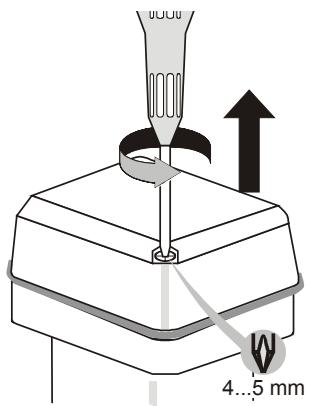

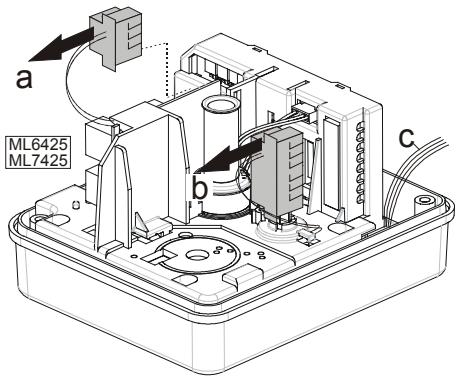

CIRCUIT BOARD REPLACEMENT

INSTALLATION INSTRUCTIONS

A

A1
24 Vac / 230 Vac

ML6420

ML7420

A2
A3

ML6425A

ML7425A

3x

ML6425B

ML7425B

a

A4

A5

B	B1	B2
B3	B4	B5
B6

Circuit Board Assembly	ML6420				ML7420		ML6425			ML7425		Series No.
	A3007	A3015	A3023	A3031	A3006	A3014	A3006	A3014	B3005	A3005	B3004
43193809-001							X		X			-1, -3
43193809-002								X				-1, -3
43193807-001	X											-1
43193807-002	X											-2, -3
43193807-003		X										-1
43193807-004		X		X								-2, -3
43193807-005			X									-2, -3
43193808-001					X							-1
43193810-002										X	X	-1, -3, -4
43193808-004					X							-2, -3, -4
43193808-005						X						-2, -3, -4

C1

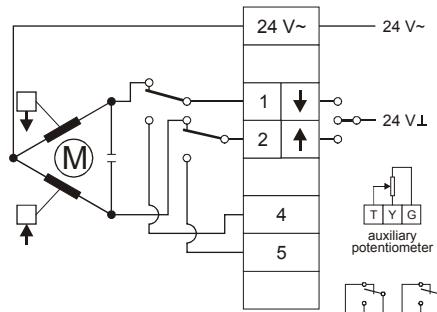

ML6420A (24 V)

auxiliary switches250 Vac / 10 A

C2

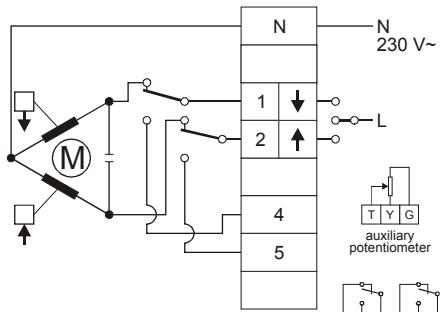

ML6420A (230 V)

C3
ML7420A (0/2...10 V)

auxiliary switches250 Vac / 10 A

C4

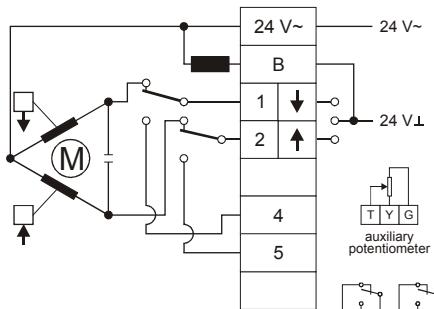

ML6425A,B (24 V)

auxiliary switches250 Vac / 10 A

C5

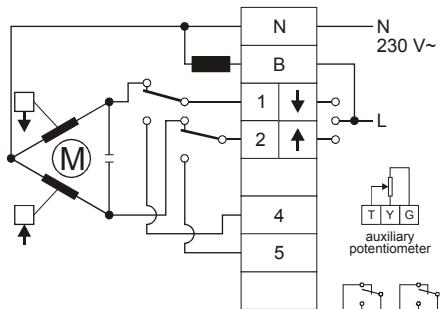

ML6425A,B (230 V)

C6

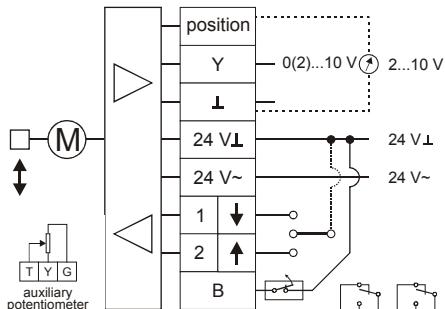

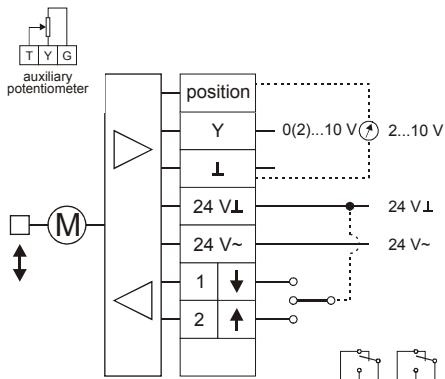

ML7425A,B (0/2...10 V)

auxiliary switches, 250 Vac/10 A

Honeywell

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schonach / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

Manufacturing location certified to

DIN EN ISO

9001/14001
