Type de produit	Actionneur linéaire électrique pour vannes
Marque	Honeywell
Modèle	ML6421A
Tension d'alimentation	24 V AC/DC (version standard) ou 230 V AC (version alternative)
Consommation électrique	5 VA (typique)
Course linéaire	20 mm (typique)
Force de poussée	600 N (typique)
Dimensions (L x l x h)	220 x 80 x 80 mm
Poids	1,2 kg
Indice de protection	IP54
Température de fonctionnement	-10 °C à +50 °C
Matériau du boîtier	Plastique renforcé
Type de vanne compatible	Vannes à tige de 20 mm (ML6421A) ou 40 mm (ML7421A)
Signal de commande	3 points (flottant) ou 0-10 V (selon variante)
Dégagement manuel	Levier de déverrouillage manuel intégré
Indicateur de position	Visuel sur le dessus
Entretien	Inspection périodique des connexions et de l'étanchéité
Nettoyage	Chiffon sec et doux, sans solvants
Sécurité	Double isolation électrique, protection contre les surcharges
Pièces détachées	Kit de joints, levier de déverrouillage, capot de protection
Réparabilité	Réparable par un professionnel agréé
Informations générales	Fabriqué en Allemagne, conforme aux normes CE

FOIRE AUX QUESTIONS - ML6421A HONEYWELL

Quelle est la tension d'alimentation du ML6421A ?

Le ML6421A existe en version 24 V AC/DC (référence ML6421A) et en version 230 V AC (référence ML6421A avec code spécifique). Vérifiez l'étiquette du produit.

Comment raccorder le câblage électrique ?

Suivez le schéma fourni dans la notice : pour la version 24 V, raccordez le neutre (N) et la phase (L) au transformateur. Pour la version 230 V, raccordez directement sur secteur. Respectez les consignes de sécurité.

Quelle est la course de l'actionneur ?

La course standard du ML6421A est de 20 mm. Pour une course de 40 mm, utilisez le modèle ML7421A.

Puis-je utiliser cet actionneur avec n'importe quelle vanne ?

Il est conçu pour des vannes à tige de 20 mm. La tige doit être compatible avec l'adaptateur fourni. Consultez la liste des vannes compatibles Honeywell.

Comment effectuer le déverrouillage manuel ?

Tirez sur le levier de déverrouillage situé sur le dessus de l'actionneur pour libérer la tige et permettre un réglage manuel.

Que faire si l'actionneur ne répond pas ?

Vérifiez d'abord la tension d'alimentation, puis le câblage. Si le problème persiste, testez le signal de commande. Un voyant lumineux (si présent) peut indiquer un défaut.

Quel est le degré de protection IP ?

L'actionneur bénéficie d'un indice de protection IP54, ce qui le protège contre les poussières et les projections d'eau.

Comment nettoyer l'actionneur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Où trouver les pièces détachées ?

Contactez votre revendeur Honeywell agréé ou consultez le site officiel. Les pièces courantes sont le kit de joints et le levier de déverrouillage.

L'actionneur est-il garanti ?

Oui, la garantie est de 2 ans à compter de la date d'achat, sous réserve d'une installation et d'une utilisation conformes aux instructions.

MODE D'EMPLOI ML6421A HONEYWELL

FI Asennusohje
S Installation instruktioner
N Installationsinstruktioner
DK Installasjonsinstruktus
NL Installatievoorschrift
D Montageanweisung
F Instructions d'installation
ES Instrucciones de montaje
Istruzioni di montaggio

ML6421A,B/ML7421A,B

Electric Linear Valve Actuators

INSTALLATION INSTRUCTIONS

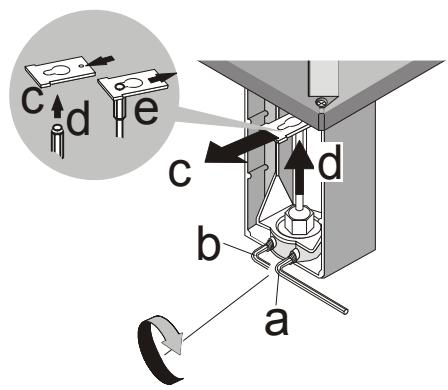

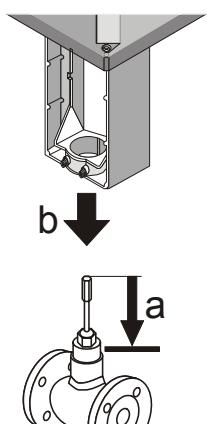

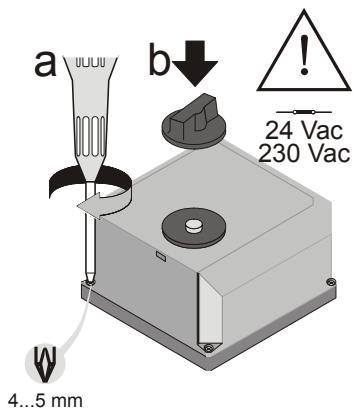

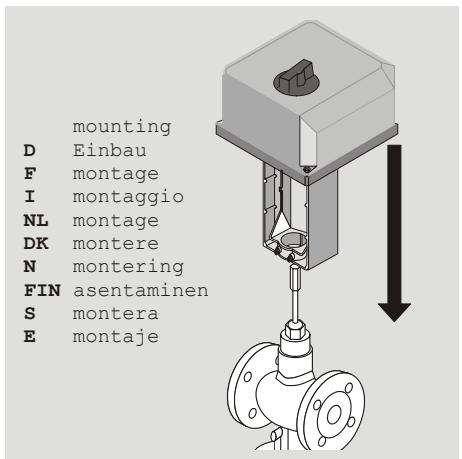

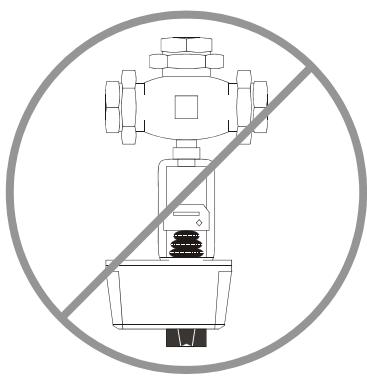

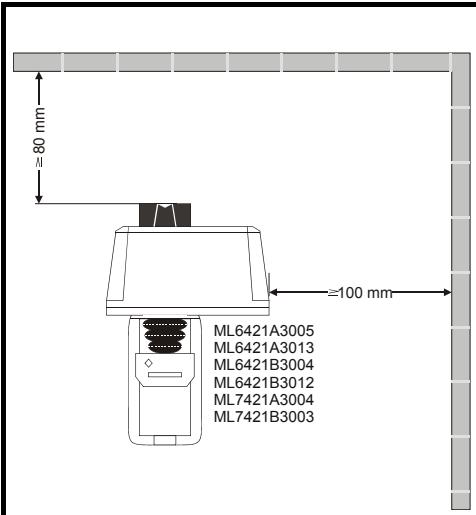

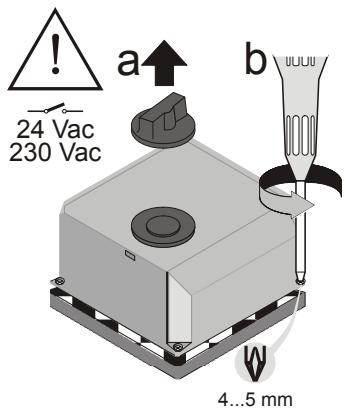

A1-A7: Mounting
A1

A2

A3
A4

A5

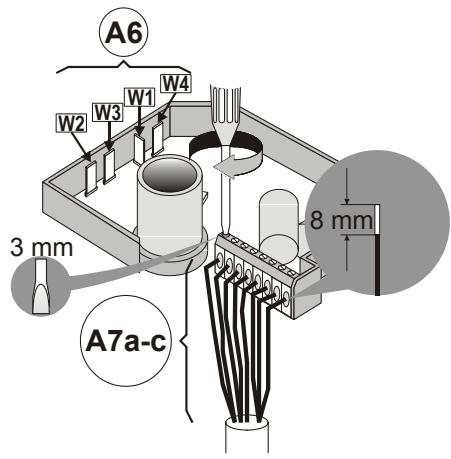

A6:ML7421A,B

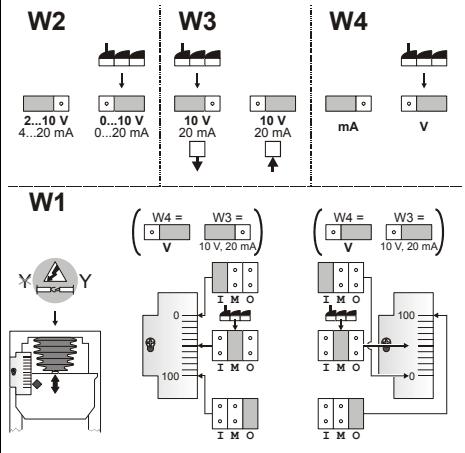

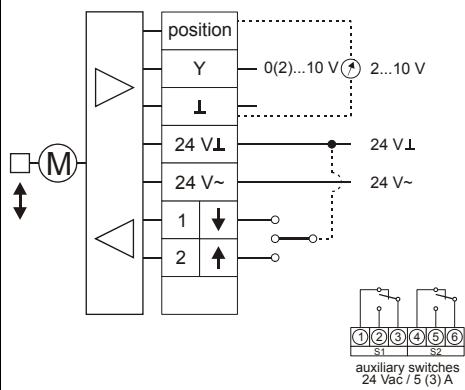

A7a: ML7421A,B (0/2...10 V)

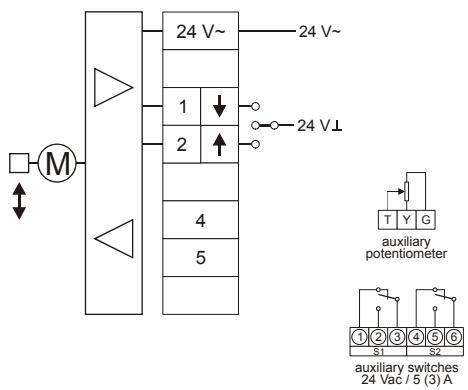

A7b:ML6421A,B(24V)

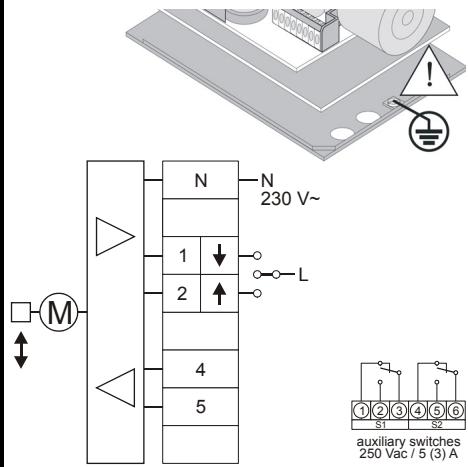

A7c:ML6421A,B(230V)
A8

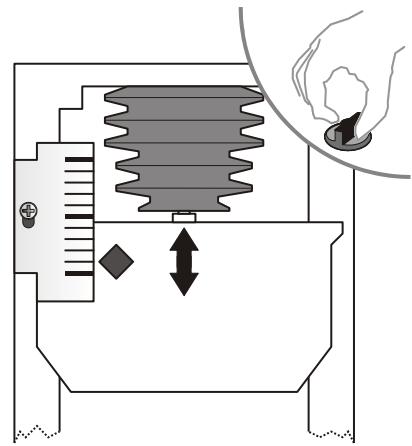

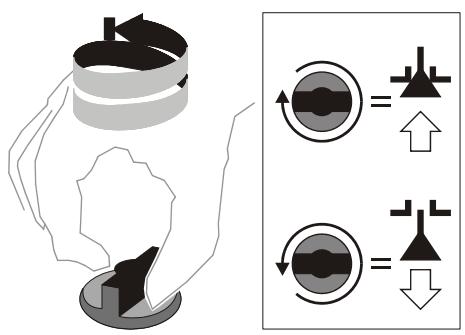

B: Manual

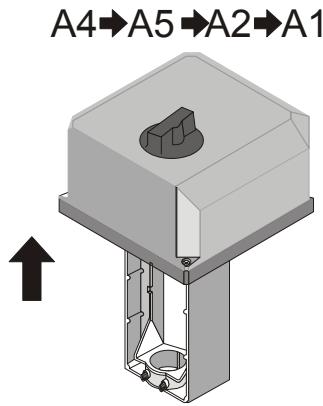

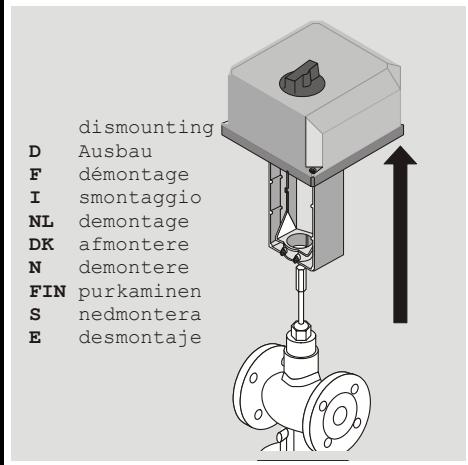

C: Dismounting

C1

C2

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Strasse 17

71101 Schonach / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://ecc.emea.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0194GE51 R0409C
