Type de produit	Actionneur de vanne pour chauffage et climatisation
Marque	Honeywell
Modèle	ML6420A
Tension d'alimentation	24 V~ ou 230 V~ selon version
Fréquence	50/60 Hz
Consommation électrique	6 VA (estimation)
Commutateurs auxiliaires	250 V~ / 10 A
Plage de température ambiante	0 °C à 50 °C
Indice de protection	IP54
Dimensions (L x H x P)	85 x 65 x 140 mm (estimation)
Poids	0,5 kg
Matière du boîtier	Plastique ignifuge
Type de raccordement	Bornier à vis
Fonction principale	Contrôle de vannes de chauffage/climatisation
Signal de commande	Tout ou rien (ML6420A) ou 0-10 V (ML7420A)
Temps de course	90 s (estimation)
Angle de rotation	90°
Normes	CE, DIN EN ISO 9001/14001
Entretien	Nettoyer avec un chiffon sec et doux
Pièces détachées	Disponibles (circuit imprimé, etc.)
Réparabilité	Possible par échange de carte électronique

FOIRE AUX QUESTIONS - ML6420A HONEYWELL

Comment installer l'actionneur ML6420A sur une vanne ?

Fixez l'actionneur sur le corps de vanne à l'aide de l'écrou fourni. Alignez l'axe de l'actionneur avec celui de la vanne et serrez manuellement. Consultez les instructions d'installation pour les couples de serrage.

Quelle est la tension d'alimentation pour le ML6420A ?

Le modèle ML6420A existe en version 24 V~ ou 230 V~. Vérifiez l'étiquette sur le boîtier pour connaître la tension exacte. Ne pas appliquer une tension différente.

Comment câbler les commutateurs auxiliaires ?

Les commutateurs auxiliaires sont accessibles via les bornes marquées sur la carte électronique. Coupez l'alimentation avant tout câblage. Respectez la tension maxi de 250 V~ et le courant maxi de 10 A.

Que faire si l'actionneur ne répond pas au signal de commande ?

Vérifiez d'abord la présence de la tension d'alimentation. Ensuite, contrôlez le signal de commande (tension sur les bornes). Si tout est correct, l'actionneur peut être défectueux ; remplacez la carte électronique.

Peut-on utiliser le ML6420A avec une sonde 0-10 V ?

Non, le ML6420A est conçu pour un signal tout ou rien (ON/OFF). Pour un signal 0-10 V, utilisez le modèle ML7420A.

Quel est l'indice de protection de l'actionneur ?

L'indice de protection est IP54, ce qui le protège contre la poussière et les projections d'eau. Installez-le dans un environnement sec et tempéré.

Comment nettoyer l'actionneur ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez ni eau ni produits de nettoyage agressifs.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Cherchez le modèle ML6420A de Honeywell et cliquez sur 'Télécharger'.

Quelles sont les dimensions exactes de l'actionneur ?

Les dimensions approximatives sont 85 mm de large, 65 mm de haut et 140 mm de profondeur. Consultez la fiche technique officielle pour des mesures précises.

L'actionneur est-il réparable en cas de panne ?

Oui, la carte électronique peut être remplacée. Les références des pièces détachées sont indiquées dans la notice. Vous pouvez commander une carte de rechange auprès de Honeywell ou d'un revendeur agréé.

MODE D'EMPLOI ML6420A HONEYWELL

D Montageanweisung
DK Installasjonsinstruktus
ES Instrucciones de montaje
F Instructions d'installation
I Istruzioni di montaggio
N Installationsinstruktioner
NL Installatievoorschrift
P Instruções de montagem
S Installation instruktioner
FI Asennusohje

ML6420A/ML7420A

ML6425A,B/ML7425A,B

CIRCUIT BOARD REPLACEMENT

INSTALLATION INSTRUCTIONS

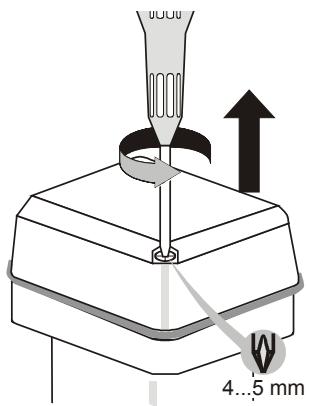

A

A1
24 Vac / 230 Vac

ML6420

ML7420

A2
A3

ML6425A

ML7425A

3x

ML6425B

ML7425B

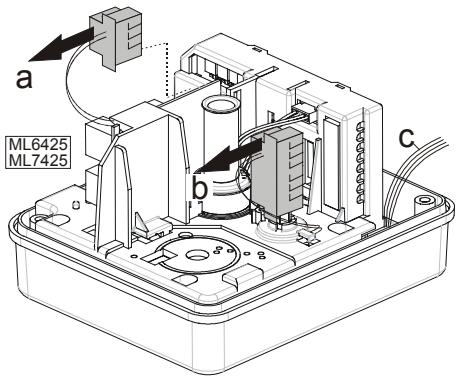

a

A4

A5

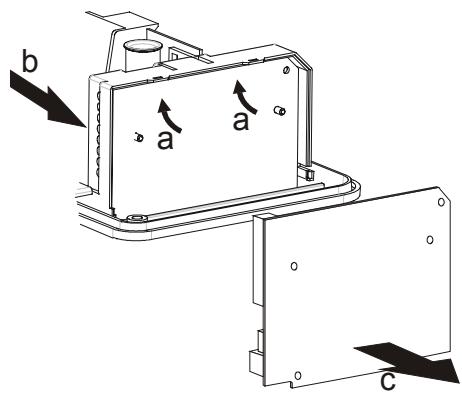

B	B1	B2
B3	B4	B5
B6

Circuit Board Assembly	ML6420				ML7420		ML6425			ML7425		Series No.
	A3007	A3015	A3023	A3031	A3006	A3014	A3006	A3014	B3005	A3005	B3004
43193809-001							X		X			-1, -3
43193809-002								X				-1, -3
43193807-001	X											-1
43193807-002	X											-2, -3
43193807-003		X										-1
43193807-004		X		X								-2, -3
43193807-005			X									-2, -3
43193808-001					X							-1
43193810-002										X	X	-1, -3, -4
43193808-004					X							-2, -3, -4
43193808-005						X						-2, -3, -4

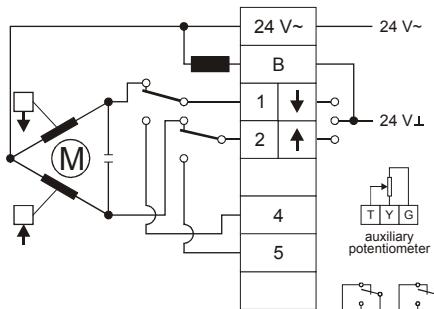

C1
ML6420A (24 V)

auxiliary switches250 Vac / 10 A

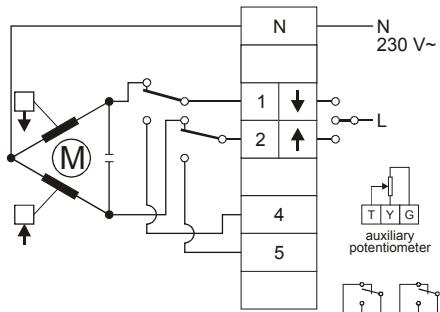

C2
ML6420A (230 V)

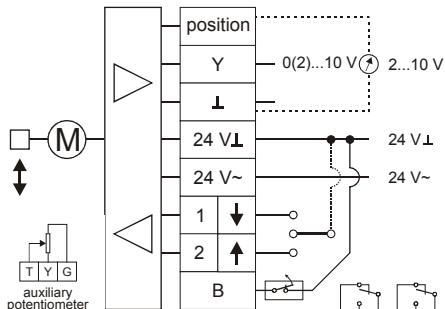

C3

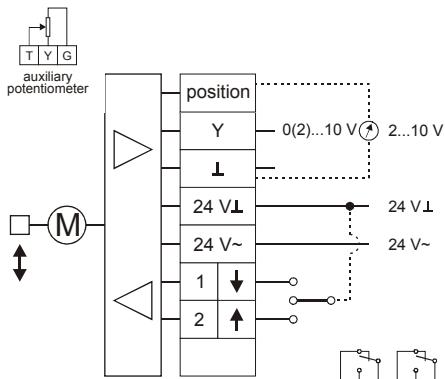

ML7420A (0/2...10 V)

auxiliary switches250 Vac / 10 A

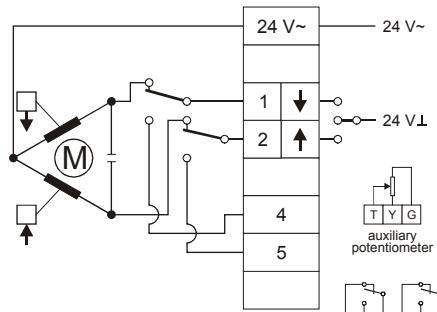

C4
ML6425A,B (24 V)

auxiliary switches250 Vac / 10 A

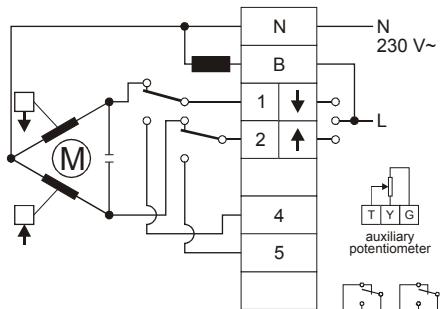

C5
ML6425A,B (230 V)

C6
ML7425A,B (0/2...10 V)

auxiliary switches, 250 Vac/10 A

Honeywell

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schönaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

Manufacturing location certified to

DIN EN ISO

9001/14001
