MC - Vanne électrique HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne électrique à solénoïde pour fluides frigorigènes
Marque	HONEYWELL
Modèle	MC
Alimentation électrique	230 VAC, 110 VAC, 24 VAC, 24 VDC
Tolérance tension AC	±10 %
Tolérance tension DC	+10 % / -5 %
Pression de service maximale (PS)	35 bar
Pression d'essai	38,5 bar
Différentiel de pression min (Δp min)	MS : 0,05 bar ; MA/MD : 0 bar
Différentiel de pression max (Δp max)	MS : 2 bar
MOPD (AC)	MS : 30 bar ; MA/MD : 25 bar
MOPD (DC)	MS, MA, MD : 21 bar
Coefficient Kv	0,17 à 4,0 m³/h selon modèle
Types de vannes associées	MA, MD, MS
Raccords disponibles	ODF (brasage) et UNF (fileté) – tailles multiples
Bobines de solénoïde	MC 042, MC 062, MC 102-227
Certifications	CE (Directive Basse Tension 73/23/EEC)
Utilisation prévue	Circuits de fluides frigorigènes (CFC, HCFC, HFC)
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec. Vérifier périodiquement l'étanchéité et le serrage des raccords.

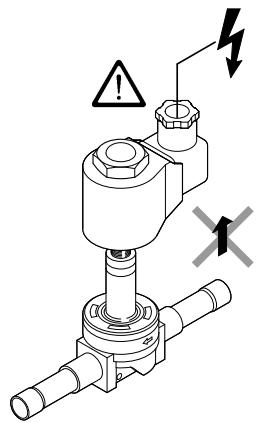

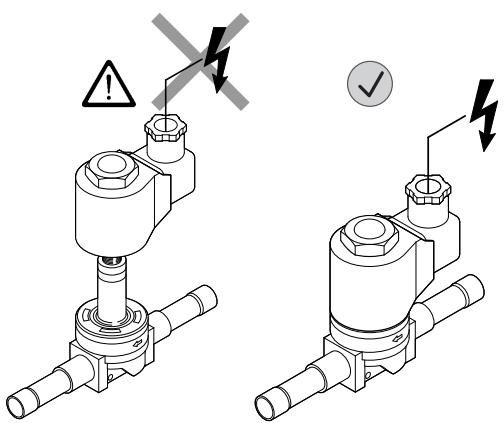

Sécurité	Respecter les pressions et tensions nominales. Débrancher l'alimentation avant toute intervention.
Pièces détachées	Bobines de remplacement et joints d'étanchéité disponibles

FOIRE AUX QUESTIONS - MC HONEYWELL

Quelle est la tension d'alimentation de la vanne électrique MC ?

La vanne MC peut être alimentée en 230 VAC, 110 VAC, 24 VAC ou 24 VDC. La tolérance est de ±10 % pour l'alternatif et +10 %/-5 % pour le continu.

Quelle est la pression maximale supportée par la vanne MC ?

La pression de service maximale (PS) est de 35 bar, et la pression d'essai est de 38,5 bar.

Quels types de fluides peuvent être utilisés avec la vanne MC ?

La vanne MC est conçue pour les fluides frigorigènes tels que les CFC, HCFC et HFC. Consultez la notice pour la compatibilité détaillée.

Comment installer la vanne MC ?

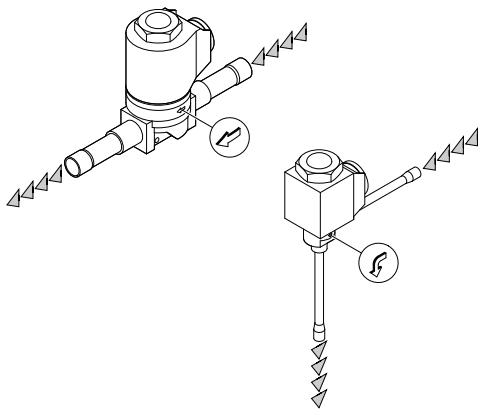

Installez la vanne dans le sens d'écoulement indiqué par la flèche. Respectez les pressions et tensions nominales. Utilisez des raccords ODF (brasage) ou UNF (fileté) adaptés au modèle.

Comment entretenir la vanne MC ?

Nettoyez l'extérieur avec un chiffon sec. Vérifiez périodiquement l'étanchéité des raccords et le serrage. Remplacez les joints si nécessaire.

Quels sont les différents modèles de vannes associées à la bobine MC ?

Les bobines MC sont compatibles avec les vannes de type MA, MD et MS. Chaque type a des caractéristiques de pression et de Kv spécifiques.

Que signifie MOPD ?

MOPD signifie Maximum Operating Pressure Differential (différentiel de pression de fonctionnement maximal). Pour MS en AC : 30 bar ; MA/MD en AC : 25 bar ; tous en DC : 21 bar.

La vanne MC est-elle adaptée au R410A ?

Oui, la vanne MC convient aux HFC comme le R410A. Vérifiez les pressions nominales (PS 35 bar) compatibles avec ce fluide.

Où trouver les pièces de rechange pour la vanne MC ?

Les pièces de rechange telles que les bobines (MC 042, MC 062, MC 102-227) et les joints d'étanchéité sont disponibles auprès des revendeurs agréés Honeywell.

La vanne MC peut-elle être utilisée en extérieur ?

La notice ne précise pas d'utilisation extérieure. Installez-la dans un endroit sec et à l'abri des intempéries. Respectez les conditions de température et d'humidité recommandées.

MODE D'EMPLOI MC HONEYWELL

MA, MD, MS, MC

Einbau-Anleitung • Installation instructions • Instructions de montage Istruzioni per il montaggio • Instrucciones de instalación

PS = max. 35 bar

P_test = .38.5 bar

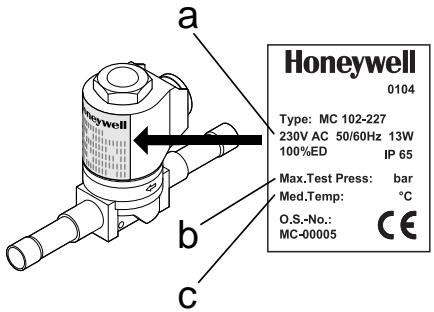

2

a) U = 230VAC ，110VAC24VAC,24VDC
b) P_test
c) t_ / t_

$$ \begin{array}{l} \Delta \mathrm {U} _ {\mathrm {AC}} = \pm 10 \% \ \Delta U_{DC} = +10\% \ -5\% \ \end{array} $$

CFC (FCKW)

HCFC (HFCKW)

HFC (HFKW)

Δpmin = p2 - p1 =>	MS = 0.05 bar MA, MD = 0 bar
Δpmax = p2 - p1 =>	MS = 2 bar
MOPD (AC) = p2 - p1 =>	MS = 30 bar MA, MD = 25 bar
MOPD (DC) = p2 - p1 =>	MS, MA, MD = 21 bar

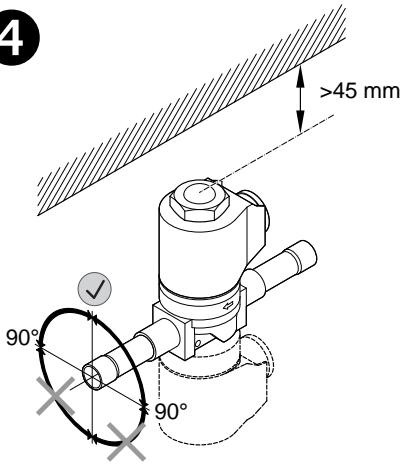

4

5

EN 378!

6
A.) MA

6
B.) MD

C.) MS

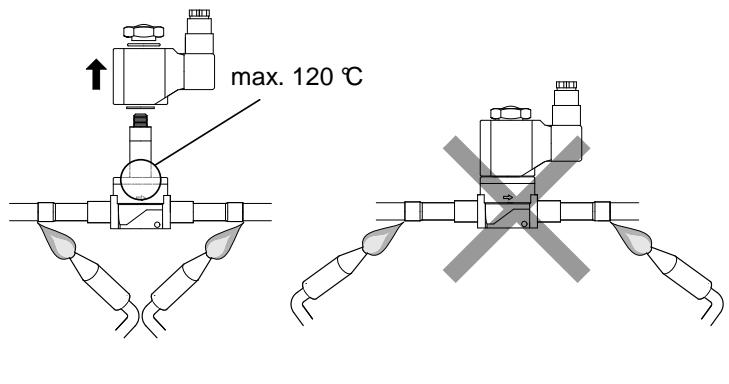

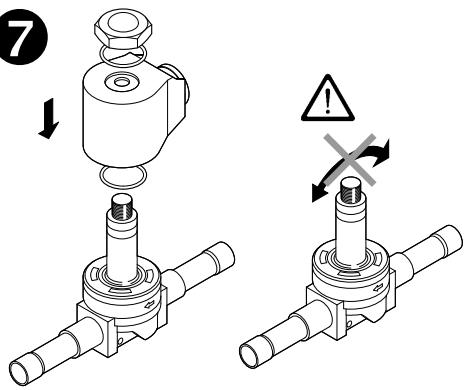

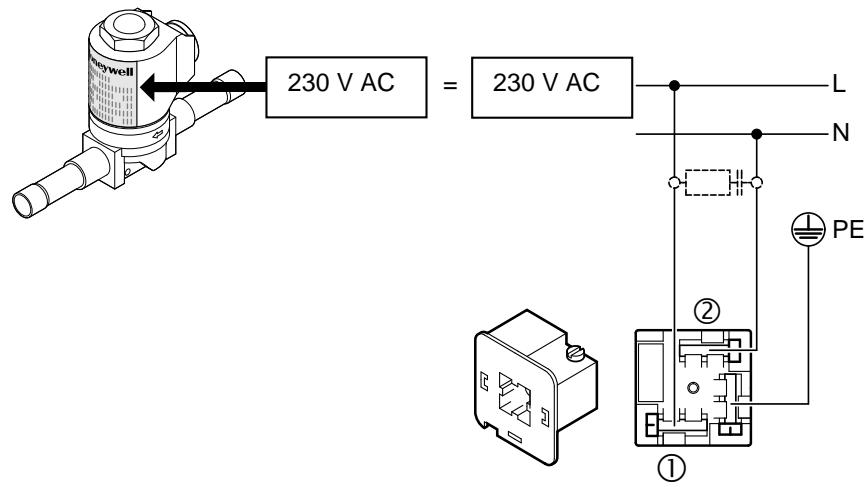

7

8

9

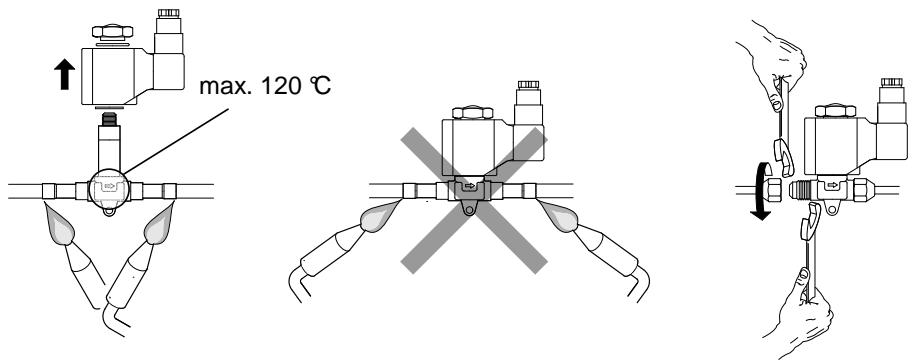

10

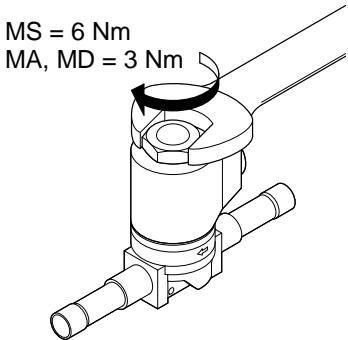

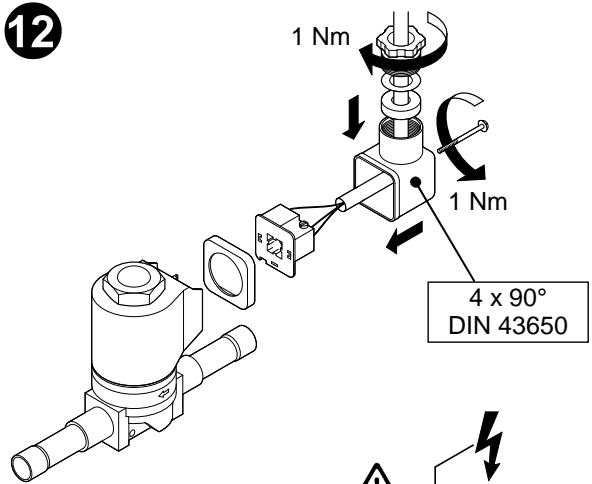

12

13

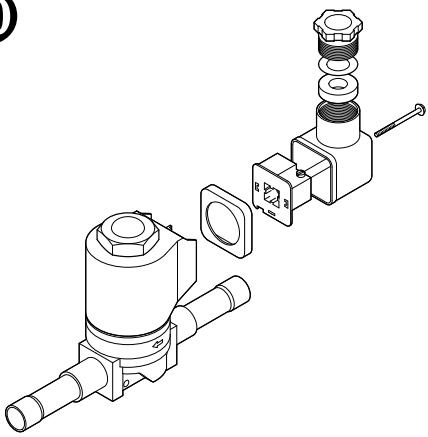

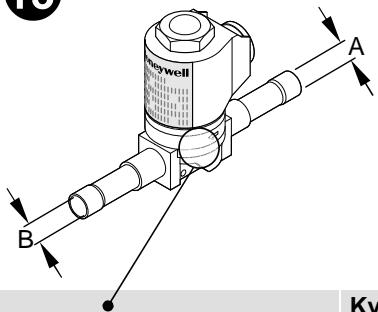

	Kv [m3/h]	A x B
MA 062MMS	0.17	6 x 6 mm ODF
MA 062S	0.17	1/4" x 1/4" ODF
MD 062	0.17	7/16" x 7/16" UNF
MD 062MMS	0.17	6 x 6 mm ODF
MD 062S	0.17	1/4" x 1/4" ODF
MD 102	0.22	7/16" x 7/16" UNF
MD 102MMS	0.22	6 x 6 mm ODF
MD 102S	0.22	1/4" x 1/4" ODF
MD 103	0.23	5/8" x 5/8" UNF
MD 103MMS	0.23	10 x 10 mm ODF
MD 103S	0.23	3/8" x 3/8" ODF
MS 103	0.90	5/8" x 5/8" UNF
MS 103MMS	0.90	10 x 10 mm ODF
MS 103S	0.90	3/8" x 3/8" ODF
MS 104MMS	0.90	12 x 12 mm ODF
MS 104S	0.90	1/2" x 1/2" ODF
MS 124	1.60	3/4" x 3/4" UNF
MS 124MMS	1.60	12 x 12 mm ODF
MS 124S	1.60	1/2" x 1/2" ODF
MS 125S	1.60	16 x 16 mm ODF 5/8" x 5/8" ODF
MS 165	2.00	7/8" x 7/8" UNF
MS 165S	2.00	16 x 16 mm ODF 5/8" x 5/8" ODF
MS 167S	2.00	22 x 22 mm ODF 7/8" x 7/8" ODF
MS 227S	4.00	22 x 22 mm ODF 7/8" x 7/8" ODF

C E

Konformitätserkläufig Declaration of Conformity

gemäß / in accordance with: 73/23/EEC und / and 93/68/EEC

Titel / Title:

Niederspannungsrichtlinie Low Voltage Directive

Produkt/Product:

Magnetspulen MC 042, MC 062, MC 102-227

für Magnetventile MA, MD, MS

Solenoid coils MC 042, MC 062, MC 102-227

for solenoid valves MA, MD, MS

Anbieter / Supplier:

Anschrift / Address:

Honeywell GmbH

Hardhofweg

74821 Mosbach/Germany

Kennzeichen / Mark:

CE

Dokument / Document

Titel / Title

Ausgabe / Edition:

GE0H-1917GE23

Produkt-Datenblatt Typenreihe M

R0608

EN0H-1917GE23

Product Data Series M

R0608

EG Richtlinien & harmonisierte Normen, EG -Normentwürfe:

EC guidelines & harmonized norms, EC-project norms:

EN 60335-1 (1988) + A2, A5, A6, A51, A52, A53
EN50084-1oder/orEN60730

Dan Cretu - Engineering Leader HVAC Field Devices

(Name, Funktion / Name, Function)

Mosbach, 01.07.2008

(Unterschrift / Signature)

Konformitätserklinung nach DIN EN 45014 und ISO/IEC Guide 22 Declaration of conformity in accordance with DIN EN 45014 and ISO/IEC Guide 22
