Type d'actionAction directe, servocommandée
État normalNormalement fermées
ConstructionHermétique
Perte de chargeFaible
RaccordsÀ braser ou raccords flare (à visser)
BobinesCourant alternatif (CA) et courant continu (CC)
Réfrigérants compatiblesTous les HFC et HCFC, non compatible ammoniac
Corps de vanneLaiton, acier inox
JointsPTFE (Teflon)
Tubes de raccordCuivre (à braser), laiton (flare)
Bobine matériauxCuivre, acier, Crastin
Pression maximale PS35 bars
Pression de contrôle maximale50 bars
Pression différentielle minimale0 bar (MA/MD), 0,05 bar (MS)
Pression différentielle maximale2 bars (MS)
Température maximale du fluide125°C
Température minimale du fluide-45°C
Température ambiante maximale80°C
Température ambiante minimale-40°C
Nombre de manœuvres> 1,5 millions
Tensions standard des bobinesCA : 230 V, 110 V, 24 V; CC : 230 V, 24 V (autres sur demande)
Tolérance sur la tensionCA : ±10 %; CC : +10 %, -5 %

FOIRE AUX QUESTIONS - M HONEYWELL

Comment installer le produit HONEYWELL M ?
Pour installer le HONEYWELL M, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les consignes de sécurité et de disposer des outils nécessaires.
Que faire si le produit ne s'allume pas ?
Vérifiez que le produit est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer les piles si elles sont utilisées.
Comment régler les paramètres de température ?
Pour régler les paramètres de température, utilisez le panneau de contrôle situé sur le produit. Consultez le manuel pour une explication détaillée des fonctions.
Que faire si l'affichage est flou ou illisible ?
Assurez-vous que l'écran est propre et exempt de saleté. Si le problème persiste, tentez de réinitialiser le produit en suivant les instructions du manuel.
Comment effectuer un entretien régulier du HONEYWELL M ?
Pour un entretien régulier, nettoyez l'appareil avec un chiffon doux et évitez l'utilisation de produits chimiques agressifs. Consultez le manuel pour des conseils spécifiques sur l'entretien.
Y a-t-il une garantie pour le HONEYWELL M ?
Oui, le HONEYWELL M est généralement couvert par une garantie de 1 à 2 ans, selon le revendeur. Vérifiez votre reçu ou le site du fabricant pour plus de détails.
Comment contacter le service client de HONEYWELL ?
Pour contacter le service client de HONEYWELL, visitez le site officiel de la marque et naviguez jusqu'à la section 'Contact'. Vous y trouverez des options pour les appels téléphoniques, les e-mails et les chats en direct.
Le produit est-il compatible avec d'autres appareils ?
Le HONEYWELL M est compatible avec plusieurs appareils intelligents. Vérifiez la liste de compatibilité dans le manuel ou sur le site Web de HONEYWELL.

Questions des utilisateurs sur M HONEYWELL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Électrovanne au format PDF gratuitement ! Retrouvez votre notice M - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M de la marque HONEYWELL.

MODE D'EMPLOI M HONEYWELL

Les électrovannes de la série M sont utilisées dans des installations frigorifiques en général et dans les productions de séries pour assurer de franches fermétures de sections de tuyauterie.

Les électrovannes peuvent être montées sur les lignes liquide, gaz chauds et aspiration des installations frigorifiques.

Matériaux

Corps de vanne laiton, acier inox

Joint PTFE (Teflon)

Tubes de raccord à braser: cuivre

flare : laiton

Bobine cuivre, acier, Crastin

\section*{Caracteristiques}

MA: action directe, corps équerre
- MD: action directe, passage droit
MS: servocommandee, passage droit
- Normalement fermées
- Construction hermétique
- Faible perte de charge
Haute performance
- Action directe : pas de pression différentielle minimum nécessaire à l'ouverture de la vanne
Servocommandée (action indirecte): pression différentielle minimum de 0,05 bar nécessaire pour l'ouverture de la vanne
Raccords à braser ou raccords flare (à visser)
- Bobines pour courant alternatif (CA) et pour courant continu (CC)
- Réfrigerants: tous les HFC et HCFC ne convient pas pour l'ammoniac

Données techniques

Puisstance nominale

voir tableau page 2

Pression PS maxi

35 bars

Pression de contrôle maxi

50 bars

Pression différentielle maxi

MS:2bars

Pression différentielle maxi d'ouverture MOPD

bobine CA : MA/MD : 25 bars
MS : 30 bars

bobine CC : MA/MD : 21 bars
MS : 21 bars

Température maxi du fluide 125°C

Température ambiente maxi 80^

(autres sur demande)

Tolerance sur la tension

CA:±10%

CC: +10%, -5%

Puissance nominale QN (kW)

TypeFacteur de débit Kv (m3/h)LiquideGaz chaudsAspiration
R134aR22R407CR404AR507R134aR22R407CR404AR507R134aR22R407CR404AR507
Action directe
MA 0620,175,215,625,393,871,141,471,451,29----
MD 0620,175,215,625,393,871,141,471,451,29----
MD 1020,226,747,276,985,011,481,901,881,67----
MD 1030,237,057,617,295,241,541,991,961,75----
Servocommandée
MS 1030,927,629,828,520,56,047,787,676,831,542,061,921,80
MS 1040,927,629,828,520,56,047,787,676,831,542,061,921,80
MS 1241,649,052,950,736,410,713,813,612,12,743,663,423,19
MS 1251,649,052,950,736,410,713,813,612,12,743,663,423,19
MS 165261,366,163,445,513,417,317,115,23,424,574,273,99
MS 167261,366,163,445,513,417,317,115,23,424,574,273,99
MS 227412313212791,126,834,634,130,46,859,148,547,98

La puissance nominale QN est basée sur les conditions suivantes :

FluideTempérature d'évaporation to (℃)Température de condensation tc (℃)Sous- refroidissement Δtc2u (K)Température gaz chauds tH (℃)Chute de pression à l'électrovanne Δp (bar)
Liquide-10251-0,4
Gaz chauds-1025125 °C1
Aspiration-10251-0,15

Pour d'autres conditions de fonctionnement, voyagez les tableaux suivants ou notre logiciel de calcul Valve Tool pour le besoin des électrovannes.

Détermination de l'électrovanne pour ligne liquide

La puissance frigorifique Q_0 , multipliee par le facteur correctif fTF et multipliee par le facteur correctif f_ PF donne la puissance nominale necessaire QN.

$$ Q _ {N} = Q _ {0} \times f _ {T F} \times f _ {\Delta P F} $$

QN puissance nominale (selon tableau page 2)

Qo puissance frigorifique

fTF facteur correctif pour tempereature d'evaporation et de liquide

f PF facteur correctif pour la chute de pression à l'électrovanne

Facteur correctif fTF pour la variation de puissance selon les températures de fonctionnement

tL(℃)Température d'évaporation to (℃)
R134aR22R407CR404A, R507
+10±0-10-20-30-40+10±0-10-20-30-40+10±0-10-20-30+10±0-10-20-30-40
0--0,800,830,850,88--0,820,830,850,88--0,800,800,80--0,730,760,790,83
+5--0,830,860,890,93--0,850,870,890,91-0,800,800,800,90--0,770,80,840,88
+10-0,840,870,910,940,97-0,860,880,900,920,95-0,800,900,900,90-0,790,820,850,890,94
+15-0,880,910,940,981,02-0,900,920,940,960,990,900,900,900,901,00-0,840,870,910,951,00
+200,890,920,950,991,031,080,920,940,960,981,001,030,900,900,901,001,000,860,890,930,971,021,08
+250,940,961,001,051,091,140,960,981,001,031,051,090,901,001,001,001,100,920,961,051,051,111,18
+300,991,021,061,121,161,221,011,021,051,081,101,141,001,001,001,101,200,991,031,081,141,211,29
+351,041,081,121,181,241,301,051,071,101,131,161,201,101,101,101,201,201,081,131,191,261,341,44
+401,101,141,191,261,321,391,101,121,151,191,221,261,101,201,201,301,301,181,241,321,401,501,63
+451,181,221,281,351,421,501,171,191,221,261,291,341,201,301,301,401,401,321,391,481,591,721,88
+501,251,241,371,451,531,621,231,261,291,331,371,421,301,401,401,501,601,501,591,71,852,022,23
+551,351,411,481,581,671,781,301,331,371,421,461,521,401,501,601,701,801,741,872,022,222,472,79
+601,461,551,611,731,841,971,381,411,461,511,561,63----------
  • Température du réfrigérant liquide à l'entrée de l'électrovanne.

Facteur correctif f_ PF pour la variation de puissance selon la chute de pression retenue pour l'électrovanne

Chute de pression à l'électrovanne Δp (bar)0,050,100,150,200,250,300,350,400,450,500,550,600,650,70
Facteur correctif fΔPF2,832,001,631,411,261,151,071,000,940,890,850,820,780,76

Puissance de l'électrovanne en gaz chauds

TypeChute de pression à l'électro-vanne Δp(bar)Puissance (kW)*
Température de condensation tc (°C)
R134aR22R407CR404A, R507
+25+30+40+50+60+25+30+40+50+60+25+30+40+50+25+30+40+50
Action directe
MA 062 MD 0620,20,540,550,570,580,570,680,700,740,760,780,620,650,680,700,600,600,580,53
0,50,830,860,890,900,891,061,101,151,191,220,981,021,081,110,930,930,900,83
1,01,121,171,231,251,241,461,511,601,671,701,391,441,521,571,291,291,261,16
1,51,311,381,471,501,501,741,811,932,012,061,711,771,871,931,541,551,521,41
2,01,441,521,641,701,701,942,042,192,292,341,962,042,152,22----
MD 1020,20,690,720,750,750,730,770,910,960,991,000,810,830,880,910,770,770,740,68
0,51,071,111,151,171,161,371,421,491,551,581,271,321,391,441,201,201,171,07
1,01,441,511,601,621,611,891,962,082,152,201,801,871,972,041,661,671,631,50
1,51,691,781,891,941,932,252,342,502,602,662,212,292,412,491,992,001,961,82
2,01,861,972,122,202,202,522,642,832,973,032,552,642,792,88----
MD 1030,20,720,750,780,780,770,800,951,001,031,050,840,870,920,950,800,800,780,71
0,51,121,161,211,221,211,431,481,561,621,651,331,381,461,501,261,261,221,12
1,01,511,581,671,691,681,982,052,172,252,301,881,952,062,131,741,741,701,57
1,51,771,861,982,032,022,352,452,612,722,782,312,392,522,612,082,092,051,90
2,01,942,062,222,302,302,642,762,963,103,172,662,762,913,01----
Servocommandée
MS 103 MS 1040,22,832,933,043,063,024,204,334,554,704,793,603,713,904,033,093,093,002,74
0,54,374,534,734,784,726,556,767,137,387,525,615,796,116,334,894,894,804,37
1,05,936,196,526,636,579,029,359,9110,310,57,738,018,498,836,776,866,696,09
1,56,937,297,777,957,9210,811,211,912,412,79,269,6010,210,68,148,148,067,37
2,07,608,078,669,009,0012,112,613,514,214,510,410,811,612,2----
MS 124 MS 1250,25,045,215,405,445,366,406,606,947,177,305,866,076,416,625,605,605,444,96
0,57,778,078,408,508,399,9710,310,911,211,59,279,610,110,58,768,768,527,80
1,010,511,011,611,811,713,714,315,115,716,013,113,614,314,812,112,111,810,9
1,512,313,013,814,114,116,417,118,219,019,416,116,617,618,114,514,614,313,2
2,013,514,315,516,016,018,419,220,621,622,118,519,220,320,9----
MS 165 MS 1670,26,296,516,766,806,708,008,258,688,969,127,337,598,018,287,007,006,806,20
0,59,7210,110,510,610,512,512,913,614,114,311,612,012,713,110,910,910,69,70
1,013,213,714,514,714,617,217,818,919,620,016,417,017,918,515,115,214,813,6
1,515,416,217,217,717,620,521,322,723,724,220,120,822,022,718,118,217,916,5
2,016,917,919,320,020,023,024,025,727,027,623,224,025,326,2----
MS 2270,212,613,013,513,613,416,016,517,417,918,214,715,216,016,614,014,013,612,4
0,519,420,121,021,221,024,925,827,128,128,623,224,025,326,221,921,921,319,5
1,026,327,529,029,529,234,435,637,839,240,032,833,935,837,030,330,430,429,7
1,530,832,434,535,335,241,042,645,447,448,440,141,643,945,336,336,535,833,1
2,033,835,938,739,940,045,948,051,553,955,246,348,050,752,4----
  • Puissances basées sur une température d'évaporation to = -10 °C, température gaz chauds t H = +25 °C avec 1 K de sous-refroidissement.

Avec une modification de ± 10^ de la température des gaz chauds, la puissance de l'électrovanne varie d'env. ± 2,5% (inversement proportionnel).
Avec d'autes températures d'évaporation to, les puissances indiquées ci-dessus devront être multipliées par les facteurs correctifs suivants :

to (℃)-50-40-30-20-10±0+10
R134a-0,850,900,951,001,051,09
R220,880,910,950,971,001,031,05
R407C0,830,880,920,951,001,011,06
R404A, R5070,750,810,880,131,001,05-

Determination de l'électrovanne pour la ligne des gaz d'aspiration

La puissance frigorifique Q_0 , multipliee par le facteur correctif fTs et multipliee par le facteur correctif f_ PS donne la puissance nominale nécessaire Q_N .

$$ Q _ {N} = Q _ {0} \times f _ {T S} \times f _ {\Delta P S} $$

QN puissance nominale (selon tableau page 2)

Qo puissance frigorifique

fTS facteur correctif pour température d'évaporation et de condensation

f PS facteur correctif pour la chute de pression à l'électrovanne

Facteur correctif ffs pour la variation de puissance selon les températures de fonctionnement

Température d'évaporation to (℃)Température de condensation tc (℃)
+60+50+40+30+20
Pour réfrigérants R134a, R22, R407C
+100,980,860,780,710,66
±01,191,050,950,860,79
-101,481,291,161,050,96
-201,881,621,441,311,19
-302,422,081,831,651,59
-403,202,712,372,131,92
Pour réfrigérants R404A, R507
+10-1,140,820,710,63
±0-1,241,010,870,77
-10-1,571,261,070,94
-20-2,021,601,351,17
-30-2,672,071,721,49
-40-3,622,742,251,93

Facteur correctif f_ PS pour la variation de puissance selon la chute de pression retenue pour l'électrovanne

Chute de pression à l'électrovanne Δp (bar)0,050,0750,100,150,200,300,400,500,60
Facteur correctif fΔPS1,731,411,221,000,870,710,610,550,50

Identification des types / Données de commande

1. Electrovanne

MS165S230 V CA
Série
Type :A = action directe, équereD = action directesS = servocommandée
Grandeur d'électrovanne
Dimension du raccord en 1/8"
() = flareMMS = à braser en mmS = à braser en pouce
Tension() = sans bobine

2. Bobine

Type de bobine, puissancePour électrovanneTension, fréquenceTolérance sur la tension
MC 062, 8 WMA 062(S)(MMS)230 V, 50/60 Hz±10 %
MD 062(S)(MMS)110 V, 50/60 Hz
24 V, 50/60 Hz
MC 102-227, 13 WMD 102(S)(MMS)230 V, 50/60 Hz±10 %
MD 103(S)(MMS)110 V, 50/60 Hz
MS 103-227(S)(MMS)24 V, 50/60 Hz
MC 102-227, 20 WMD 102(S)(MMS)24 V CC+10 %
MD 103(S)(MMS)230 V CC-5 %
MS 103-227(S)(MMS)

Protection IP65, bobine avec fiches de sécurité selon DIN 43650 et connecteur PG11.

Dimensions et poids

TypeRaccords (E)Pour tube de ∅Dimensions (mm)Poids (kg)
ABCDsans bobine 230 V CAavec bobine 230 V CA
Action directe
MA 062MMS6 mm ODF6 mm8888142470,150,30
MA 062S1/4" ODF1/4"8888142470,150,30
MD 0627/16" UNF6 mm, 1/4"651757470,190,33
MD 062MMS6 mm ODF6 mm1121757470,170,31
MD 062S1/4" ODF1/4"1121757470,170,31
MD 1027/16" UNF6 mm, 1/4"681964540,190,33
MD 102MMS6 mm ODF6 mm1181964540,170,31
MD 102S1/4" ODF1/4"1181964540,170,31
MD 1035/8" UNF10 mm, 3/8"711964540,280,52
MD 103MMS10 mm ODF10 mm1181964540,250,49
MD 103S3/8" ODF3/8"1181964540,250,49
Servocommandée
MS 1035/8" UNF10 mm, 3/8"841279540,510,75
MS 103MMS10 mm ODF10 mm1591279540,550,79
MS 103S3/8" ODF3/8"1591279540,550,79
MS 104 MMS12 mm ODF12 mm1591279540,56-
MS 104S1/2" ODF1/2"1591279540,56-
MS 1243/4" UNF12 mm, 1/2"911279540,540,77
MS 124MMS12 mm ODF12 mm1591279540,560,79
MS 124S1/2" ODF1/2"1591279540,560,79
MS 125S16 mm, 5/8" ODF16 mm, 5/8"1591279540,56-
MS 1657/8" UNF16 mm, 5/8"971279540,570,80
MS 165S16 mm, 5/8" ODF16 mm, 5/8"1591279540,590,82
MS 167S22 mm, 7/8" ODF22 mm, 7/8"1731279540,59-
MS 227S22 mm, 7/8" ODF22 mm, 7/8"2622288541,451,65

HONEYWELL M - Bobine - 1
MA

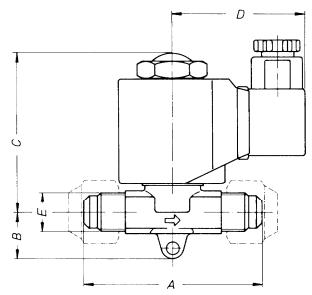

HONEYWELL M - Bobine - 2
MD

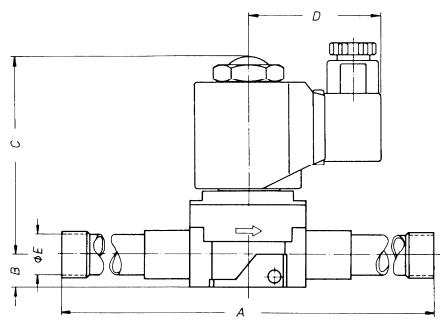

HONEYWELL M - Bobine - 3
MS

Montage

  • Position du tube guide noyau de la verticale à l'horizontal.
  • La flèche sur le corps de vanne doit correspondre au sens du courant.
  • Pour montage ou démontage de la bobine, il faut laisser une distance de 45mm au-dessus de l'électrovanne.
  • Protégier l'électrovanne de l'humidité et des gouttes d'eau.

- Electrovannes à braser :

Demonter écrou-capuchon, bobine et joints lors du brasage.
Lors du brasage, refroidir le corps de vanne. La température ne doit pas dépasser 120^ au corps.
Eloigner toujours la flamme de l'électrovanne pendant la brasure.
Au réassemblage après brusage, remetre joints de bobines et de connecteur.

- Electrovannes à visser (flare) :

Lors du serrage des écrous, maintainir le corps de vanne uniquement avec une clé adaptée aux méplats prévus.
- Ne pas utiliser bobine et tube guide noyau comme levier (endommagement des minces parois du tube guidenoyau!).
- En cas d'utilisation de la bobine CC de 20 W pour des électrovannes à action directe, l'écrou flare doit être serré de façon à ce que l'un des pans de l'écrou soit parallèle à la partie inférieure de la bobine.

  • La tension des bobines doit correspondre à la tension du réseau.
  • La fiche plate du connecteur est la fiche de terre. Le fil de terre doit être connecté à l'installation.
  • Ne jamais mettre sous tension une bobine non montée sur une vanne.
  • Tous les joints pour la bobine et le connecteur doivent être utilisés afin de garder la classe de protection IP65.
  • Serrer la vis de fixation du connecteur.
  • Il est interdit de procesder à des modifications de I'electrovanne.

Honeywell

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : HONEYWELL

Modèle : M

Catégorie : Électrovanne
