Type de produit	Contrôleur de flux d'air (modèles KSL24 et KSL230)
Tension d'alimentation	24 V AC/DC (KSL24) ou 230 V AC (KSL230)
Consommation électrique maxi	2 VA (KSL24) / 4 VA (KSL230)
Plage de mesure de flux	0,1 à 30 m/s
Plage de température du fluide	-10 à +80 °C
Température ambiante de l'appareil	-20 à +60 °C
Gradient de température maxi	15 K/min
Sortie de signal	1 inverseur (250 VAC, 6 A, 1,5 kVA)
Indication visuelle	LED verte pour tension, LED jaune pour flux d'air et temporisation
Réglage du point de commutation	Par potentiomètre intégré, sans paliers
Temporisation au démarrage	60 s, activable par cavalier
Profondeur d'immersion de la sonde	130 mm
Raccord process	PG7 ou bride de fixation
Matériau du capteur	MS58 nickelé
Dimensions du boîtier (L x l x H)	56 x 84 x 82 mm
Indice de protection	IP65 (boîtier), IP67 (capteur)
Résistance à la pression	10 bars
Raccordement électrique	5 bornes, section maxi 2,5 mm²
Poids approximatif	200 g
Principe de fonctionnement	Calorimétrique (mesure par résistance chauffée et compensation de température)
Entretien et nettoyage	Nettoyer le capteur à l'eau en cas d'encrassement
Consignes de sécurité	Raccordement et mise en service réservés au personnel qualifié ; respecter les directives VDE
Accessoires fournis	Bride de fixation
Réparabilité	Pas de pièces détachées spécifiques ; contacter le service après-vente

FOIRE AUX QUESTIONS - KSL HONEYWELL

Comment installer le contrôleur de flux KSL ?

Installez la sonde au centre du conduit, avec le trou transversal entièrement dans le flux. Respectez un tronçon d'entrée libre de 5 x D et un tronçon de sortie libre de 3 x D. Fixez l'appareil par l'hexagone du boîtier du capteur.

Quelle est la tension d'alimentation du KSL ?

Deux modèles existent : KSL24 (24 V AC/DC) et KSL230 (230 V AC). Vérifiez l'étiquette de votre appareil.

Comment régler le point de commutation ?

Appliquez le flux nominal, puis tournez lentement le potentiomètre 'sensibilité' dans le sens horaire jusqu'à ce que la LED jaune s'allume et que la sortie commute. Dépassez légèrement le point pour éviter les déclenchements intempestifs.

À quoi sert la temporisation au démarrage ?

Elle évite les fausses alarmes au démarrage. Activez-la en plaçant le cavalier sur les broches : la temporisation dure environ 60 secondes. Pendant ce temps, la LED jaune est allumée.

Que faire si le KSL ne détecte pas le flux ?

Vérifiez les conditions de montage : la sonde doit être centrée et le trou transversal libre. Assurez-vous que le flux est suffisant et que le capteur n'est pas encrassé.

Comment nettoyer le capteur ?

Si le capteur est encrassé, nettoyez-le soigneusement à l'eau. N'utilisez pas de solvants ou de produits abrasifs.

Quels sont les indices de protection du KSL ?

Le boîtier est classé IP65 (protection contre les poussières et les jets d'eau) et le capteur IP67 (immersion temporaire).

Puis-je utiliser le KSL avec des liquides ?

Non, le KSL est conçu uniquement pour les fluides gazeux (air, gaz neutres). Ne l'utilisez pas avec des liquides.

Pourquoi la LED jaune ne s'allume-t-elle pas ?

Cela peut indiquer une absence de flux (ou flux inférieur au seuil), une sonde mal installée ou un défaut d'alimentation. Vérifiez le câblage et les conditions de montage.

Où trouver la notice complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI KSL HONEYWELL

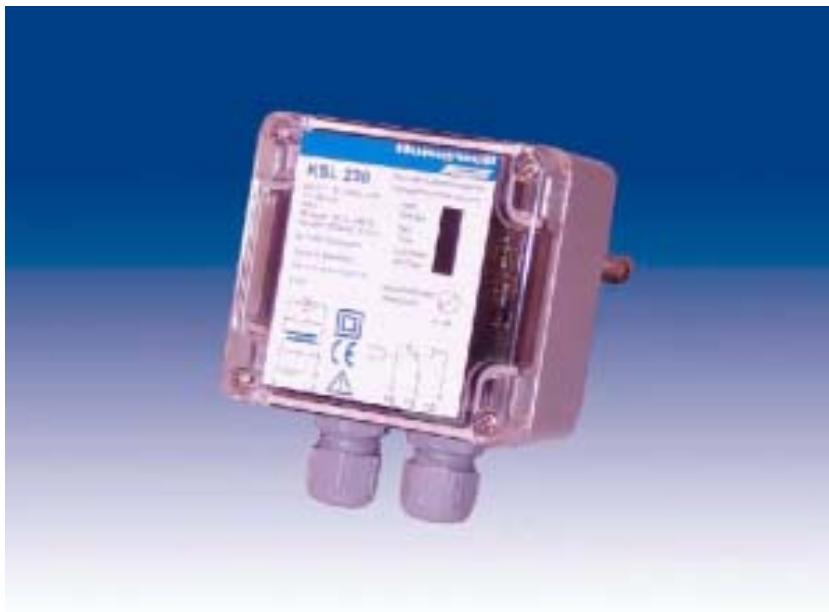

Notice d'utilisation des contrôleurs de flux d'air KSL..

Notre contrôleur de flux d'air calorimétrique KSL... représente une alternative économique à la fameuse capsule dynamométrique. Simple et rapide, le montage s'effectue à l'aide d'une fixation à bride (pour montage dans canal) ou du raccord filtré PG7. Un potentiomètre incorporé permet de sélectionner le point de commutation sans paliers. En présence d'un flux, la sortie de commutation est commutée (la LED jaune s'allume dans l'appareil).

Utilisation conforme à la destination

Les contrôleurs de flux de la série KSL... sont utilisés pour contrôler les vitesses d'écoulement des fluides gazeux à l'intérieur des caractéristiques techniques indiquées. Les principaux domaines d'utilisation sont les techniques de climatisation et de ventilation dans le secteur de l'automatisation du bathtub.

Mode de fonctionnement

Les contrôleurs de flux de la série KSL... fonctionnement suivant le principe calorimétrique.

Les appareils commutent lorsqu'une valeur seuil réglée est atteinte. Dans le cas du principe de mesure calorimétrique,

Une résistance thermosensible est chauffée. Le processus de chauffage est assuré par une résistance chauffante séparée.

Lorsqu'un courant apparait dans le fluide, de la chaleur se dissipe de la résistance de mesure, la température de la résistance change, tout comme sa valeur résistive. Cette variation est évaluée. Outre la vitesse du fluide en circulation, la température du fluide influe également sur la quantité de chaleur dissipée. Par conséquent, il faut établir une relation entre le flux et la température. Pour ce faire, une seconde résistance de mesure thermosensible est placée à proximité de la première. La seconde résistance de mesure (compensation de température) n'est pas chauffée et sert uniquement à la mesure de la température.

Flux > / = valeur seuil

Sortie de signal commutée

La LED jaune « flux d'air » s'allume.

Flux < valeur seuil

Sortie de signal non commutée

La LED jaune « flux d'air » ne s'allume pas.

\section*{Caractéristiques techniques}

Type	KSL24	KSL230
Tension de service	24 V AC/DC	230 V/AC
Tolérance de tension	± 10%	± 10%
Catégorie de surtension	II	II
Voyant de signalisation, tension	LED verte	LED verte
Consommation d'énergie maxi	2 VA	4 VA
Température ambiente, apparéil	-20..+60 °C	-20..+60 °C
Sortie de signal, flux	1 inverseur	1 inverseur
Courant et pouvoir de coupure	250 VAC, 6 A, 1,5 kVA	250 VAC, 6 A, 1,5 kVA
Fonction de commutation en cas de flux d'air	Relais excité	Relais excité
Voyant de signalisation de flux d'air	LED jaune	LED jaune
Temporisation au démarrage	60 s (activable par cavalier)	60 s (activable par cavalier)
Voyant de temporisation au démarrage	LED jaune	LED jaune
Plage de température du fluide	-10..+80 °C	-10..+80 °C
Gradient de température	15 K/min	15 K/min
Point de commutation	Régable à l'aide du potentiamètre	Régable à l'aide du potentiamètre
Plage de mesure	0,1 à 30 m/s	0,1 à 30 m/s
Sonde de mesure	Incorporée	Incorporée
Profondeur d'immersion	130 mm	130 mm
Raccord process	PG7, bride de fixation	PG7, bride de fixation
Matériau du capteur	MS58, nickelé	MS58, nickelé
Résistance à la pression	10 bars	10 bars
Type de protection, boîtier	IP65	IP65
Type de protection, capteur	IP67	IP67
Classe de pollution	2	2
Raccordement	5 bornes, 2,5 mm²	5 bornes, 2,5 mm²
Dimensions du boîtier	L = 56 mm; B = 84 mm; H = 82 mm	L = 56 mm; B = 84 mm; H = 82 mm
Marque d'homologation
Accessoires	Bride de fixation	Bride de fixation

Seul du personnel qualifié formé est autorisé à effectuer le raccordement et la mise en service! Lors de l'installation électrique, les directives VDE générales (VDE0100, VDE0113, VDE0160) doivent toujours être respectées. Si le contact sans potentiel est soumis à une tension extrêmement basse de sécurité, il faut veiller à une isolation suffisante des câbles de raccordement jusqu'au point de serrage exactement, afin d'éviter que la double isolation du (côté tension secteur) ne soit détériorée.

Conditions de montage KSL...

Pour éviter des dysfonctionnements, respecter les consignes suivantes.

• La pointe de la sonde doit se situer le plus au centre possible du conduit. Le trou transversal dans la tige de la sonde doit être entièrement traversé par le fluide gazeux.
• Le marquage sert d'aide au montage.
• Dans le cas de conduits posés verticalement, le flux gazeux doit circuler du bas vers le haut.
• Respecter un tronçon d'entrée libre de 5 x D avant le capteur et un tronçon de sortie libre de 3 x D après le capteur. Fixer (vis) le contrôleur de flux uniquement par le biais de l'hexagone du boîtier du capteur.
• La position de montage du contrôleur de flux est indifférente.

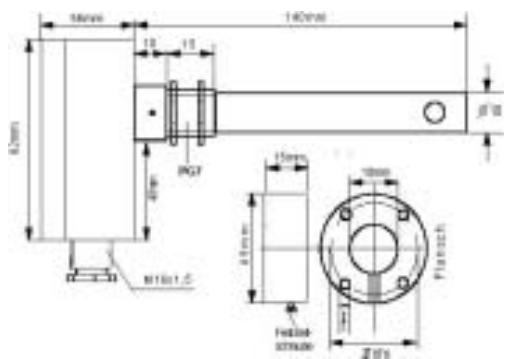

Dimensions

Vis de fixation Bride

Réglage du point de commutation

La relation entre la vitesse de l'air et la variation de la résistance n'est pas linéaire. Dans la plage inférieure (faibles flux), la variation de la résistance est très forte. Dans la plage supérieure, la variation de la résistance est plus faible pour une variation de flux identique. Lors du réglage du point de commutation, il faut tenir compte de la variation à surveiller, car plusieurs réglages occasionnent certains inconvenients. Les exigences suivantes sont à prendre en compte :

Faible variation de flux dans une plage de vitesse de flux élevé : le point de commutation sélectionné doit être très proche de la valeur de mesure du flux normal, car la modification de la valeur de mesure lors d'une variation de flux est très faible. Comme la compensation de température accuse un certain retard par rapport à la variation de température réalisée, ce réglage du point de commutation n'est possible que pour les applications représentant des variations de température lentes.

Faible variation de flux dans une plage de vitesse de flux basse : le point de commutation sélectionné peut être plus éloigné de la valeur de mesure du flux normal, car la fluctuation de la valeur de mesure lors d'une variation de flux est très forte. Une variation de température n'a peu d'effet sur le comportement de commutation.

Forte variation de flux : on attend le plus souvent ici un message oui/non (p. ex. ventilateur en marche ou ventilateur arrêté). Par conséquent, il est possible de désirer une distance de sécurité si grande que ni les variations de température, ni les turbulences n'influencent sur le comportement de commutation.

Mise en service du KSL

Temporisation au démarrage

Cavalier enché	= temporisation au démarrage active env. 60 s. La LED jaune « temps » s'allume.
Cavalier non enché	= temporisation au démarrage inactive.

Seul du personnel qualifié est autorisé à effectuer le raccordement et la mise en service !

Lors de la mise en service et du réglage des appareils, procédez de la manière suivante :

• Installer et raccorder électriquement le contrôleur de flux conformément aux conditions de montage.
• Monter le cavalier de temporisation au démarrage, si nécessaire.
• Régler la « sensibilité » du condensateur ajustable sur la sensibilité minimale (butée de gauche).
• Appliquer la tension secteur ; la LED verte s'allume. Si le cavalier est monté, la temporisation au démarrage (env. 60 s) s'écoule.
• Enclencher le flux nominal. Tourner lentement le condensateur ajustable de « sensibilité » dans le sens des aiguilles d'une montre jusqu'à ce
• la LED jaune s'allume et que la sortie de signal commute. Pour éviter les erreurs de déclenchement lors de faibles variations de flux, tournez le potentiomètre de manière qu'il dépasse légèrement le point de commutation. Pour contrôler la surveillance du flux, réduisez ou arrêtez la génération de flux. La LED jaune s'éteint.

L'appareil est à présent réglé pour la fonction de surveillance.

Que faire si votre contrôleur de flux d'air ne fonctionne pas

Problème	Cause	Remède
KSL... ne fonctionne pas du tout.	Absence de tension secteur ou raccordement à une tension secteur incorrecte.	Vérifier l'absence de tension secteur et le raccordement.
KSL... ne déetecte pas le flux.	Capteur mal installé.	Vérifier les conditions de montage.
KSL... ne répond pas de manière satisfaisante.	Capteur fortement encrassé par le fluide.	Nettoyer soigneusement le capteur à l'eau.
KSL... commute en cas d'élévation rapide de la tempête du fluide	Gradient de température en dehors des caractéristiques techniques.	Tournier encore légèrement le potentiamètre « sensibilité » dans le sens des aiguilles d'une montre. Contrôler les gradients de température de l'installation.
