HREL 1 - Module électronique HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique
Marque	HONEYWELL
Modèle	HREL 1
Dimensions (L x l x H)	80 x 80 x 30 mm
Poids	100 g
Alimentation	24 VDC
Consommation électrique	2 W maximum
Type de relais	1 sortie relais (contact sec)
Courant max de commutation	10 A (résistif)
Tension max de commutation	250 VAC / 30 VDC
Fonctions principales	Commutation marche/arrêt, contrôle de charges
Entrée de commande	Signal 24 VDC (contact sec ou NPN)
Indicateurs LED	Alimentation (verte), état relais (rouge)
Température de fonctionnement	-10°C à 50°C
Humidité relative	5% à 95% (sans condensation)
Matériau du boîtier	Plastique ABS, auto-extinguible
Montage	Sur rail DIN (35 mm) ou vissé au fond
Indice de protection	IP20
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection contre les surcharges et les courts-circuits (fusible interne)
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.
Certifications	CE, RoHS
Garantie	2 ans (pièces et main-d'œuvre)
Contenu de l'emballage	Module HREL 1, notice d'utilisation

FOIRE AUX QUESTIONS - HREL 1 HONEYWELL

Comment installer le module HREL 1 ?

Le module se fixe sur un rail DIN (35 mm) ou se visse sur une surface plane. Assurez-vous que l'alimentation est coupée avant le câblage. Raccordez l'alimentation 24 VDC aux bornes marquées + et -, et le dispositif à commander sur les bornes du relais (contact sec). Respectez les schémas de la notice.

Quelle tension d'alimentation utiliser ?

Le module nécessite une alimentation en courant continu de 24 VDC (tolérance +/- 10%). Une tension incorrecte peut endommager l'appareil.

Comment câbler la sortie relais ?

La sortie relais est un contact sec (sans polarité). Connectez votre charge (lampe, moteur, etc.) entre les bornes COM (commun) et NO (normalement ouvert) ou NF (normalement fermé) selon le mode de fonctionnement souhaité. Ne dépassez pas 10 A (résistif) ou 250 VAC.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation est présente. La LED rouge s'allume lorsque le relais est activé (contact en position NO fermé).

Le module ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation 24 VDC est bien connectée et que la tension est correcte. Contrôlez le fusible interne (sous le capot avant). Si le fusible est grillé, remplacez-le par un modèle identique. Si le problème persiste, contactez le SAV.

Puis-je commander le module avec un signal 5 V ?

Non, l'entrée de commande est conçue pour du 24 VDC. Un signal trop faible ne permettra pas d'activer le relais. Utilisez un adaptateur si nécessaire.

Comment nettoyer le module ?

Débranchez l'alimentation, puis essuyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Le module chauffe-t-il normalement ?

Une légère élévation de température est normale pendant le fonctionnement, surtout si le relais commute un courant important. Si le boîtier devient brûlant au toucher (>60°C), vérifiez la charge et la ventilation.

Puis-je utiliser ce module en extérieur ?

L'indice de protection IP20 limite son usage à un environnement intérieur sec et non poussiéreux. Pour une utilisation en extérieur, placez-le dans un boîtier étanche adapté.

Que faire si la LED rouge clignote ?

Un clignotement peut indiquer une surcharge ou un défaut de charge. Vérifiez que la charge connectée ne dépasse pas les 10 A et qu'il n'y a pas de court-circuit. Réduisez la charge ou remplacez le fusible si nécessaire.

MODE D'EMPLOI HREL 1 HONEYWELL

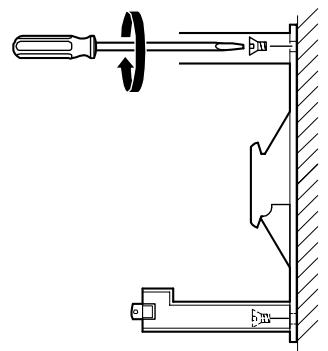

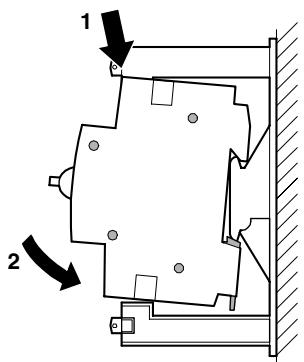

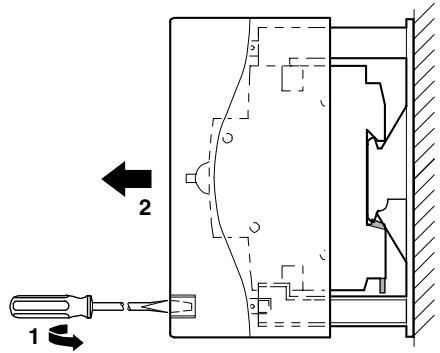

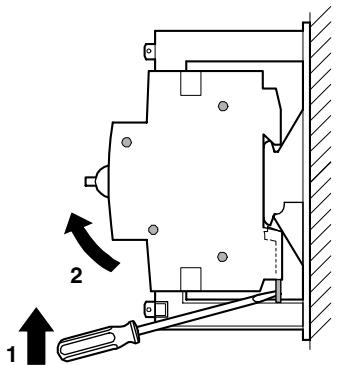

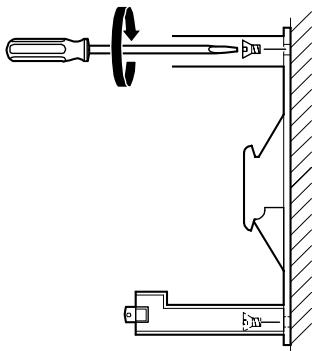

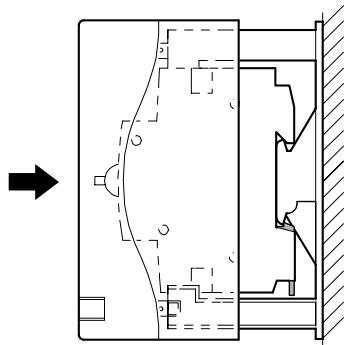

Instructions de Montage

HREL 1
