| Type de produit | Régulateur de gaz bypass gaz chauds |
| Marque | HONEYWELL |
| Modèle | HLEX 8-11 |
| Réfrigérants compatibles | HCFC, HFC (sauf ammoniac) |
| Plage de réglage de la pression d'aspiration | 1 à 9 bars |
| Réglage d'usine | 3.7 bars |
| Pression de service maxi (PS) | 29 bars |
| Pression de contrôle maxi | 32 bars |
| Température ambiante maxi | 100 °C |
| Matériau du corps | Laiton |
| Matériau de la tête | Acier inoxydable, laiton |
| Matériau des raccords | Cuivre |
| Type de raccords | À braser (ODF) |
| Dimensions (D x E) pour HLEX 8-11 | 57 x 65 mm |
| Poids (pour HLEX 8-11) | Environ 1.3 kg |
| Égalisation de pression externe | Oui (raccord 6 mm ODF ou 1/4" ODF) |
| Construction hermétique | Oui (tête et membrane en acier inox soudées) |
| Fonction principale | Limitation de la pression d'aspiration par bypass gaz chauds |
| Applications typiques | Installations frigorifiques, déshumidificateurs, machines à glace |
| Position de montage | Indifférente |
| Entretien recommandé | Vérification périodique de l'étanchéité et du réglage |
| Précautions de sécurité | Ne pas dépasser 100 °C au corps lors du brasage ; ne pas modifier le régulateur |
FOIRE AUX QUESTIONS - HLEX 8-11 HONEYWELL
Questions des utilisateurs sur HLEX 8-11 HONEYWELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Régulateur de gaz au format PDF gratuitement ! Retrouvez votre notice HLEX 8-11 - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HLEX 8-11 de la marque HONEYWELL.
MODE D'EMPLOI HLEX 8-11 HONEYWELL
Les régulateurs bypass gaz chauds série HLEX sont utilisés dans les installations frigorifiques pour ajuster la puissance du compresseur à la capacité réelle de l'évaporateur.
Les régulateurs bypass gaz chauds sont montés sur une conduite de liaison entre la ligne gaz chauds et la ligne d'aspiration. L'injection de gaz chauds dans la ligne d'aspiration limitera vers le bas la pression d'aspiration.
Pour installations frigorifiques en général et pour les fabrications en série telles que déshumidificateurs, assécheurs d'air, unités d'eau glacée et machines à glace.
Matériaux
Corps
laiton
Tête
acier inox, laiton
Raccords
cuivre
Caractéristiques
- Design compact Hautes performances
- Construction hermétique
- Limitation de la pression d'aspiration réglable Raccords à braser
- Égalisation de pression externe
- Grande longévité grâce à une tête et une membrane en acier inox soudées sous atmosphère contrôle Compensation des hauteurs pressions (Balanced Port)
- Buse fixe
- Réfrigérants : tous les HCFC, HFC, ne convient pas pour l'ammoniac.
Données techniques
Puissance nominale
Voir tableau page 2
Plage de réglage de la limitation de la pression d'aspiration
1-9 bars
Réglage d'usine
3.7 bars
Pression de service maxi PS
29 bars
Pression de contrôle maxi
32 bars (simultanément sur tous les raccords)
Température ambience maxi
100°C
Montage
- Position de montage au besoin.
- Lors du brasage, refroidir le corps du régulateur avec un chiffon mouillé. La température ne doit pas dépasser 100°C au corps.
- Avant de braser, retirer le capuchon plastique, côte réglage.
- Il est interdit de procéder à des modifications du régulateur.
Réglage
Un tour de la vis de réglage modifie la limitation de la pression d'aspiration d'environ 0,5 bar.
Rotation dans le sens des aiguilles d'une montre
Augmentation de la pression d'aspiration
Rotation dans le sens inverse des aiguilles d'une montre
Réduction de la pression d'aspiration
Puisssances
| Type | Grandeur de buse | Température de condensation tc (°C) | ΔpOffset(bar) | Capacité du bypass QN (kW) | ||
| R134a | R407C | R404A | ||||
| HLEX | 4.75 | 35 | 0.5 | 0.98 | 1.67 | 1.40 |
| 0.7 | 1.37 | 2.33 | 1.95 | |||
| 50 | 0.5 | 1.13 | 1.86 | 1.41 | ||
| 0.7 | 1.57 | 2.60 | 1.97 | |||
| 5 | 35 | 0.5 | 1.29 | 2.18 | 1.83 | |
| 0.7 | 1.79 | 3.04 | 2.55 | |||
| 50 | 0.5 | 1.47 | 2.43 | 1.84 | ||
| 0.7 | 2.05 | 3.39 | 2.57 | |||
| 6 | 35 | 0.5 | 1.92 | 3.26 | 2.73 | |
| 0.7 | 2.68 | 4.54 | 3.81 | |||
| 50 | 0.5 | 2.20 | 3.64 | 2.75 | ||
| 0.7 | 3.07 | 5.07 | 3.83 | |||
| 7 | 35 | 0.5 | 2.35 | 3.98 | 3.34 | |
| 0.7 | 3.27 | 5.55 | 4.65 | |||
| 50 | 0.5 | 2.69 | 4.44 | 3.36 | ||
| 0.7 | 3.75 | 6.19 | 4.68 | |||
| 8 | 35 | 0.5 | 2.66 | 4.52 | 3.79 | |
| 0.7 | 3.72 | 6.31 | 5.29 | |||
| 50 | 0.5 | 3.05 | 5.04 | 3.81 | ||
| 0.7 | 4.26 | 7.04 | 5.32 | |||
| 10 | 35 | 0.5 | 3.29 | 5.57 | 4.67 | |
| 0.7 | 4.58 | 7.77 | 6.52 | |||
| 50 | 0.5 | 3.76 | 6.22 | 4.70 | ||
| 0.7 | 5.25 | 8.67 | 6.56 | |||
| 11 | 35 | 0.5 | 4.50 | 7.63 | 6.40 | |
| 0.7 | 6.29 | 10.66 | 8.94 | |||
| 50 | 0.5 | 5.16 | 8.52 | 6.45 | ||
| 0.7 | 7.20 | 11.90 | 9.00 | |||
Température d'évaporation to: 0°C; surchauffe des gaz chauds t_2oh 25 K
Identification des types / Données de commande
| HLEX | 5 | 12 mm x 16 mm | |
| Série | ___________ | ||
| Grandeur de buse | ___________ | ||
| Raccords à braser ODF(entrée x sortie) | ___________ | ||

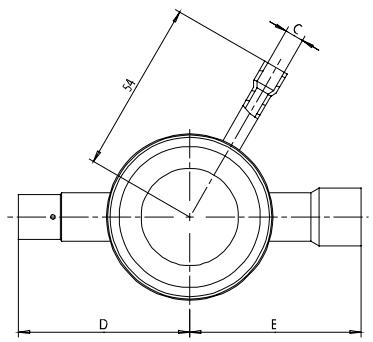

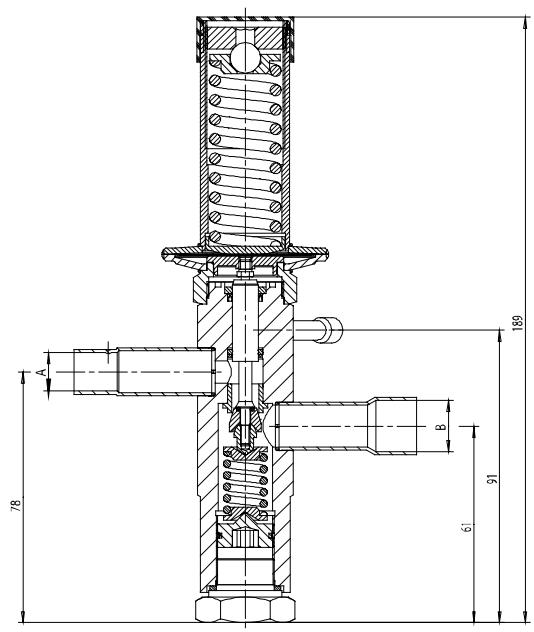

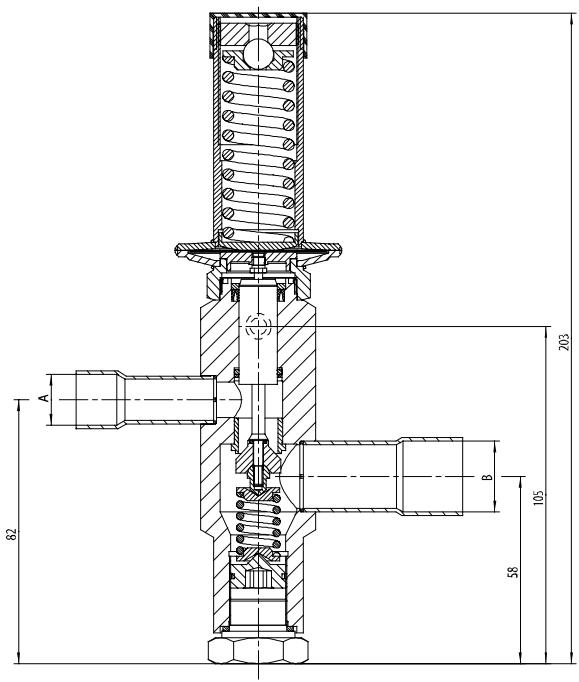

Dimensions et poids
| Type | Grandeur de buse | Raccords | Dimensions (mm) | Poids (kg) | |||
| Entrée (A) | Sortie (B) | Egalisation de pression(C) | D | E | |||
| HLEX | 4.75 | 12 mm ODF | 16 mm ODF | 6 mm ODF | 53 | 53 | env. 0.9 |
| 5 | |||||||
| 6 | 1/2“ODF | 5/8“ODF | 1/4“ODF | ||||
| 7 | |||||||
| 8 | 16 mm ODF | 22 mm ODF | 6 mm ODF | 57 | 65 | env. 1.3 | |
| 10 | |||||||
| 11 | 5/8“ODF | 7/8“ODF | 1/4“ODF | ||||

HLEX 4.75 - 7

HLEX8-11
Examples d'application

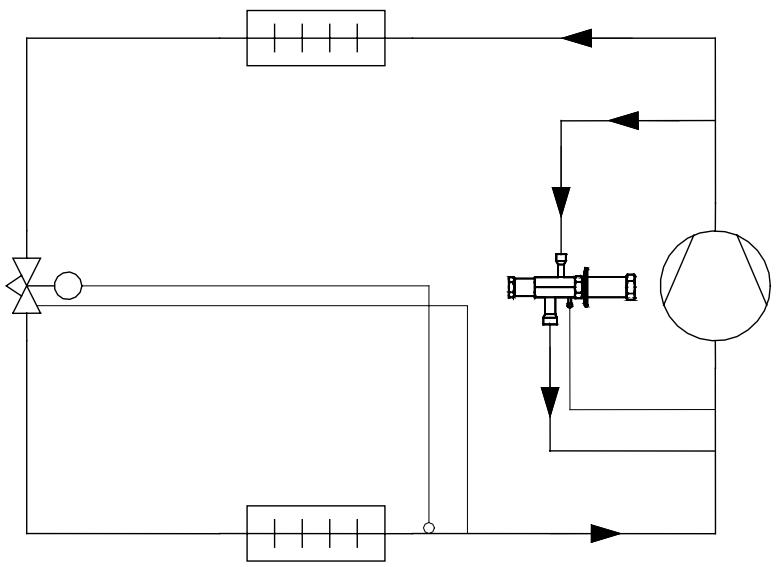

Fig. 1: bypass gaz chauds dans la ligne d'aspiration

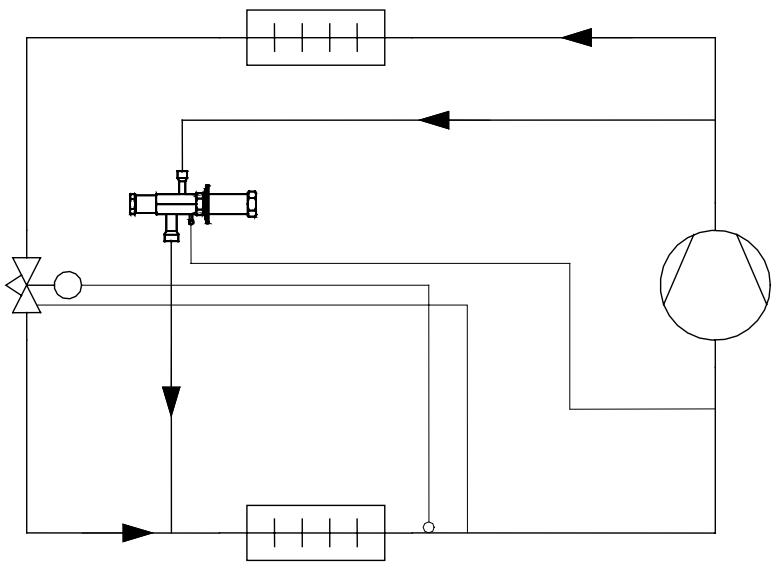

Fig. 2: bypass gaz chauds à l'entrée de l'évaporateur
