MODE D'EMPLOI CM921RF HONEYWELL
Le Chronotherm Honeywell à communication Radio Fréquence (RF) est un thermostat d'ambiance programmable destiné au contrôle de votre installation de chauffage, permettant ainsi d'obtenir une températurecomfortable lorsqu'vous étes à la maison, et d'économiser l'énergiependant votre absence. Grace à la communication RF, il n'y a plus besoin de tirer des cables entre le thermostat et la chaudière. Le Chronotherm pourra donc être installé sans nuire à l'apparace de la pierce. Le Chronotherm envoie directement un signal à fréquence radio au boîtierinstallépresdela chaudière.
Ce guide d'application explique comment programmer et utiliser votre Chronotherm afin d'obtenir le comport désiré au juste coût.
Features
Connexion sans fil permettant de positionner le Chronotherm dans votre piece sans nuire au décor.
Programmation comfortable permettant de régler votre Chronotherm en restant tranquillement assis dans votre fauteuil.
Parmi les fonctions ergonomiques de l'interface utilisateur figure une "touche OK" qui vous permet de vous servir très facilement de ce thermostat.
L'affichage dynamique du texte permet à l'utilisateur d'obtenir des informations à l'écran et de bénéficier d'une assistance opérationnelle.
Un très large écran à cristaux liquides avec éclairage permet à l'utiliser de bénéficiair d'une très bonne visibilité même dans l'obscurité.
Six points de commutation vous permettent de programmer un maximum de six températures de votrechoix (entre 5 et 35^
Six points de commutation par jour vous permettent de programmer un maximum de six températures de votrechoix (entre 5 et 35^
La touche Vacances you permit de réduire la température pendant 1 à 99 jours, durant les périodes où vous vous absentez de chez vous.
La mémoire intégrée conserve indéfiniment le programme de l'utilisateur et en évite la perte - même lorsque vous retirez les piles.
L'option optimisation est un paramètre qui garantit le respect de conditions optimes de température aux moments souhaités.
CM921RF - Mode d'emploi
Thermostat d'ambiance programmable sans fil Programmable Hebdomadaire
Honeywell ACS CP
72 Chemin de la Noue
74380 Cranves Sales
Tel : (33) (0)4.50.31.67.30
Fax:(33)(0)4.50.31.67.40

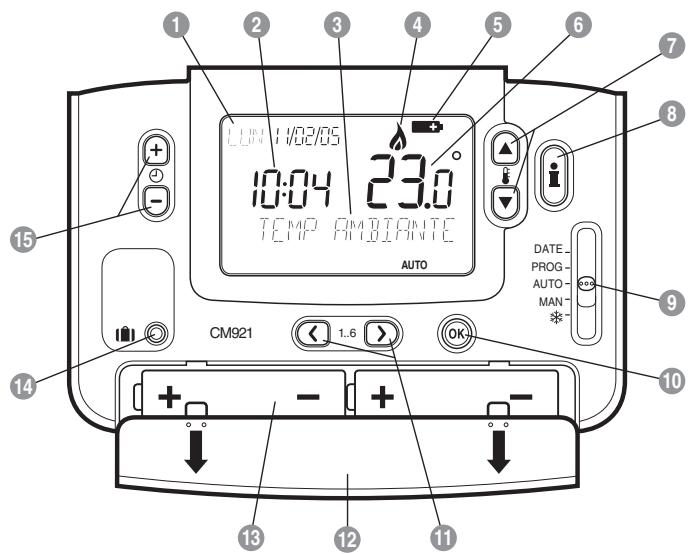

Agencement des commandes
1 Affichage du jour / de la date
2 Affichage de l'heure
3 Affichage dynamique de texte
4 Témoin lumineux Chaudière en marche
5 Témoin lumineux de changement de piles
6 Affichage de la température
7 Touches de changement de la temperature
8 Touche de consultation de la température
9 Commutateur
10 Touche verte OK
11 Touches du programme
12 Couvercle du compartment à piles
13 Compartiment à piles
14 Touche de la fonction Vacances
15 Touches de changement de durée
Table des matieres
PROGRAMMATION DU CM921 - Demarrage
OPERATION 1: Installation des piles 3
OPERATION 2:Programmation de l'heure et du jour 4
OPERATION 3 : Fonctionnement du programme intégré de chauffage. 4
PROGRAMMATION DU CM921 - Optimisation du fonctionnement
Le programme intégré de chauffage 5
Passage en revue du programme de chauffage 5
Modification du programme de chauffage 5
Désactivation / activation des périodes horaires 6
FONCTIONNEMENT DE VOTRE CM921 - Utilisation des fonctions
Selection du mode de fonctionnement 7
Mode AUTO 7
Mode MAN 7
Mode ARRET. 7
Durant un fonctionnement normal. 8
Consultation de tempéature 8
Commandeprioritaire de températe 8
Utilisation des fonctions spéciales 8
Fonction VACANCES. 8
Réglage de l'heure. 9
REGLAGE PRECIS DU CM921 - Paramétrage de vos préférences
Changement des parametes de l'utilisateur 10
Changement du format hora 11
Retour au programme d'usine 11
Changement automatique des horaires d'eté et d'hiver 11
QUESTIONS FREQUEMENT POSEES ET PANNES
Guide de recherche des causes de pannes 12
Questions fréquement posées 14
Cette section vous montre comment programmer et faire fonctionner votre thermostat en effectuant 3 opérations simples :
OPERATION 1: Installation des piles
Remarque: Veuillez suivre les consignes de cette section mais uniquement si l'écran de votre thermostat est vide (aucun affichage de symboles ou chiffres).
Installation des piles :
a. Soulevez le couvercle avant du thermostat pour faire apparaitre le couvercle des piles et les commandes de cet apparéil.
b. Retirez ce couvercle en appuyant dessus et en le faisant couilisser.
c. Introduisez les 2 piles alcalines AA LR6 remises avec votre thermostat ; vérifie qu'elles sont bien orientées (consultez la section "Agencement des commandes" à la page 2).
d. Àprounc une courte pause, votre thermostat affiche des informations à l'écran et est prét à l'emploi.
e. Remettez en place le couvercle des piles en le faisant glisser fermement vers l'avant de votre thermostat.
OPERATION 2 : Programmation de l'heure et du jour
Pour programmer la date et l'heure :
a. Amenez le commutateur sur la position DATE. "REGLAGE JOUR" s'inscrit à l'écran et les lettres du jour clignotent à l'écran.
b. Utilisez la touche ou pour programmer le jour actuel. Lorsque vous pressez l'une de ces touches, "JOUR OK?" vient s'afficher. Dés que le jour requis est atteint, appuyez sur la touche verte OK pour le confirmer.
c. Maintenant, les chiffres de mois commencent à clignoter et "REGLAGE MOIS" vient s'afficher. Changez de mois puis d'année en utilisant la touche ou puis en pressant la touche verte OK pour<memoriser chaque changement effectue. (Si vous ave saisi une date qui n'est pas valide, vous etes ramenés au début de la procédure de programmation de la date).
d. Àpres la saisie d'une date valide, les chiffres de l'heure commencent à clignoter et "REGLAGE HEURE" vient s'afficher.
e. Utilisez la touche ou pour programmer l'heure correcte. Chaque pression sur cette touche modifie l'heure d'une minute et si vous y maintainez la pression, l'heure change tout d'abord lentement puis de plus en plus vite. Dès que l'heure a été correctement modifiée, pressé la touche verte OK pour la confirmer puis le message "CHANG ENREGIST" vient s'afficher pendant quelques instantes avant d'être remplaced par le message "JOUR COMPLETE".
Remarque: Si, à un moment ou à un autre, vous déplacez le commutateur avant que le message "JOUR COMPLETE" ne viennent s'afficher, les changements apportés à la date et à l'heure NE seront PAS mémorisés.
OPERATION 3 : Fonctionnement du programme intégré de chauffage
Votre thermostat est maintainant pret à l'emploi. Amenez le commutateur sur la position AUTO pour lancer le programme intégré de chauffage.
Remarque: Le programme intégré de chauffage a été concu pour vous offrir des conditions normales de comport mais si vous souhaitez personneler ces réglages, veillez consulter la section suivante intitulée "PROGRAMMATION DU CM921".
Le programme intégré de chauffage
Le programme intégré a 6 points de commutation qui peuvent être programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendemain matin. Chaque niveau de température peut se programmermer entre 5 et 35^ et faire l'objet d'ajustements par incréments de 0,5^ . Le programme par défaut obtenu avant la sortie de l'usine est le suivant :
| Période | 1 | 2 | 3 | 4 | 5 | 6 |
| Heure | 6:30 | 8:00 | 12:00 | 14:00 | 18:00 | 22:30 |
| Température | 21℃ | 18℃ | 21℃ | 18℃ | 21℃ | 16℃ |
Passage en revue du programme de chauffage
Pour passer en revue ou réviser le programme de chauffage, amenez le commutateur sur la position PROG puis utilisez la touche (« ou ») pour naviguer dans les 6 périodes de programmation.
Modification du programme de chauffage
Pour changer le programme de chauffage :
a. Placez le commutateur sur la position PROG pour entrer dans le mode de programmation. "REGL HORAIRE 1" vient s'afficher et les heures programmesés pour la période ① commence à clignoter. La période active est mise en evidence par un symbole carré clignotant qui entoure les chiffres en bas de l'écran.
b. Pour ajuster le début de la période, utilisez la touche 且 ou 一 ; I'affichage s'arrete de clignoter et "HORAIRE 1 OK?" vient s'afficher. Le maintainen de cette touche permit de changer rapidement l'heure. Remarque : Si vous appuyez sur la touche 且 ou et que le niveau suivant clignote, cela signifie que le changement suivant va etre déplace en fonction du precedent.
c. Pressez la touche verte OK pour confirmer. "CHANG ENREGIST" vient s'afficher pendant 1,5 secondes avant d'être remplaced par "SET TEMP 1". Remarque : Si la programmation de l'heure d'origine n'a pas besoin d'être modifiée, pressez la touche verte OK pour passer à l'opération "d".
d. La température programmée pour la période ① se met alors à clignoter. Pour la modifier, appuyez sur la touche Ⓒ ou ⓥ; l'affichage s'arrête de clignoter et le message "TEMP 1 OK?" s'inscrit à l'écran.
e. Dès que la température requise est atteinte, pressez la touche verte OK pour la confirmer. "CHANG ENREGIST" s'affiche pendant un court moment avant d'être remplaced par "REGL HORAIRE 2".
f. La période suivante d'heure et de température est alors active. Ajustez-la en procédant de nouveau aux activités des opérations b à e jusqu'à ce que les six périodes soient programmées ou pressez la touche AUTO pour exécuter le programme, tel qu'il a étéprogramme, à tout moment.
g. Àprous la programmation de la période ⑥, l'affichage s'arrête de clignoter et est remplaced par "CHANG ENREGIST", puis par "DATE REGLEE".
h. Pour sortir de ce mode de programmation, amenez le commutateur sur le mode souhaité de fonctionnement : AUTO, MAN ou Remarque : Pour utiliser le programme ajusté, Sélectionné le mode AUTO.
Remarque: Si vous laissez cet apparéil dans le mode de programmation pendant plus de 10 minutes sans déplacer le commutateur ou sans appuyer sur une touche, le message "BOUGER CURSEUR" vient s'afficher. Pressez une touche pourmettre fin à la programmation du thermostat ou amènez le commutateur pour sélectionner le mode de fonctionnement souhaïte.
Désactivation / activation des périodes horaires
Si vous n'utilise pas les 6 points de commutation, vous pouvez désactiver (ou réactiver) les points non utilisés (entre 2 et 6 du programme).
Pour désactiver ou activer des périodes de chauffage :
a. Pour désactiver les périodes dont vous n'avez pas besoin, mettez vous sur la période souhaitee (2 a 6) en amenant le commutateur sur la position PROG puis en utilisant la touche < ou > pour naviguer, en vous assurant que le symbole carré clignote pourmettre en évidence la période désirée.Maintenez enforcée la touchependant au moins deux secondes; l'écran affiche alors le fait que cette période a bien été supprimée du programme.
b. Pour réactiver des périodes, procédez comme indiqué en a pour naviguer jusqu'à la période déjà désactivée. Dans que vous l'avez sélectionné "DEACTIVE" vient s'afficher. Pour réactiver cette période, maintenez enforcée la touchependant au moins 2 secondes; "ACTIVE" vient s'afficher pendant un court instant avant de revenir au mode normal de programmation.
Sélection du mode de fonctionnement
Votre thermostat peut utiliser l'un des trois modes de fonctionnement suivants : Automatique, Manuel ou Arrêt. Pour séLECTIONner le mode de fonctionnement, amènez le commutateur sur la position souhaïée. L'écran indique le mode de fonctionnement actuellement actif en affichtant le mot AUTO, MAN ou
Mode AUTO (automatique)
Le mode AUTO programme donne thermostat pour qu'il respecte le programme intégré de température (par défaut ou personalisé). Le fonctionnement de cette thermostat constitue le meilleur moyen de restorer une température très comfortable tout en economisant au maximum l'énergie consommée.
Mode MAN (manuel)
Le mode MAN programme donne thermostat pour le faire fonctionner comme un simple thermostat avec un point de consigne fixe durant toute la journee. Vous pouce ajuster ce point de consigne entre 5 et 35^ en vous servant de la touche ou. Vaure thermostat continue de maintainir cette temperature tant que vous n'auriez pas selectionné un autre mode de fonctionnement ou une autre temperature.
Mode
Le mode programme vous thermostat pour qu'il se mette en route à la température minimale de 5^ (par défaut) afin de protéger votre domicile contre le gel.
Durant un fonctionnement normal
- Consultation de température
Dans les modes de fonctionnement AUTO et MAN, le thermostat va afficher la température ambiente actuelle, confirmée par l'affichage du message "TEMP AMBIANTE" à l'écran. Pour visualiser la température "demandée" programmée (la température que votre thermostatcherche a maintainir), pressez la touche Cette température "demandée" clignote à l'écran et le message "TEMP DEMANDEE" s'affiche pendant 5 secondes avant que la température ambiente actuelle ne viendra de nouveau s'inscrite.
Dans le mode de fonctionnement, le thermostat affiche également la température ambiente actuelle, comme indiqué ci-dessus, mais lorsque vous appuyez sur la touche, le message "TEMP ANTIGEL" vient s'inscrite pour indiquer la température anti-gel pour protégger votre domicile.
Commande prioritaire de température
Dans le cadre d'un fonctionnement normal (mode AUTO), vous pouvez ajuster manuellement la température programmée en pressant la touche ou ou la touche. La température "demandée" clignote à l'écran pendant 5 secondes. Durant cette période, vous pouvez vous servir de la touche ou pour modifier la valeur programmée. Remarque: Cette commande prioritaire de température est annulée lors du changement suivant de température programmée.
Utilisation des fonctions spéciales
- Fonction VACANCES
Cette fonction Vacances vous permet de programmerme une température constante (valeur par défaut = 10^ ) pendant un nombre spécifique de jours (entre 1 et 99 jours). Cela vous permit de réduire les coûts en énergie lorsque vous vous absentez de chez vous et de repreneindre un fonctionnement normal dés votre retour.
Pour programmer la fonction Vacances :
a. Amenez le commutateur sur la position AUTO ou MAN.
b. Appuyez sur la touche [ ] pour afficher le compteur de jours de vacances et le réglage de la température ainsi que l'indicateur de vacances [ ]
c. Le jour qui suit la journee actuelle est alors selectionné et le message "RETURN JOUR OK? " vient s'afficher. Appuyez sur la touche 一 + ou pour programmer la durée des vacances (1 à 99 jours) puis pressez la touche verte OK pour confirmer. Remarque: Le jour et la date sont alors actualisés en fonction du nombre de jours choisis.
d. "CHANG ENREGIST" vient s'afficher pendant un court moment avant d'être remplaced par "TEMP OK?".
e. Appuyez sur la touche ou pour programmerme la tempereature (5^ a 35^) puis presse la touche verte pour la confirmer. "VACANCES" vient alors s'afficher a I'ecran jusqu'à ce que vous arriviez à la date de retard ou jusqu'à ce que vous annuliez ce mode Vacances.
Votre thermostat va maintainer maintainir la nouvelle température pendant le nombre programme de jours durant lesquels vous allez est absents. A minuit, le compteur de jours de vacances diminue d'une unité et cela jusqu'à ce que le nombre seLECTIONné de jours soit écoulé. Voitre thermostat revient alors en mode normal de fonctionnement (position AUTO ou MAN). Pour annuler cette programmation VACANCES ou pour sortir de cette fonction, à tout moment, pressez une deuxième fois la touche [ ] ou amenez le commutateur sur une autre position.
Réglage de l'heure
Pour régler l'heure dans le cadre d'un fonctionnement normal, utilisez la touche ① + ou - pour programme l'houre puis apuyez de nouveau sur la touche verte OK pour confirmer tout changement évientuel.
Changement des parametes de l'utilisateur
Voupez modifier certains réglages de base du thermostat en fonction de vos préférences personnelles, comme le format d'affichage de l'heure (sur 24 heures ou AM/PM), réinitialiser le programme de chauffage ou modifier la fonction de changement des horaires d'établit et d'hiver.
Pour changer I'un de ces paramètres :

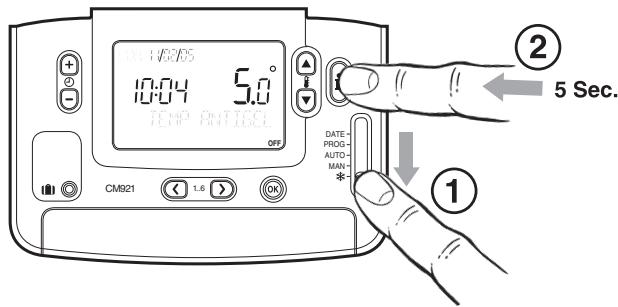

a. Amenez le commutateur sur la position * puis maintenez enforcée la touche pendant environ 5 secondes.
b. Dès qu'elles sont saisies, les informations suivantes viennent s'afficher à l'écran :
c. Maintenant, choisissez dans la liste suivante le paramètre que vous aimeriez modifier :
"FORMAT HORAIRE" doit s'afficher à l'écran puis pressez la touche ① ou ⑦ pour selectionner votre format préféRED affichage de l'heure (24 = format 24 heures ou 12 = format AM/PM sur 12 heures); l'affichage à l'écran clignote pour indiquer qu'un changement a eu lieu. Pour confirmer ce changement, pressé la touche verte ⑧.
- Retour au programme d'usine
Appuyez sur la touche Le message "RESET PROGRAM" s'inscrit à l'écran. Appuyez sur la touche ou pour modifier la valeur 0= programme utiliser et 1= programme usine); l'affichage à l'écran clignote pour indiquer qu'un changement a eu lieu. Pour confirmer ce changement, pressez la touche verte OK.
- Changement automatique des horaires d'été et d'hiver
Appuyez à deux reprises sur la touche Le message "CHANG ETE-HIVER" s'inscrit à l'écran. Appuyez sur la touche ou pour modifier la valeur 0 = désacté/Arrêté et 1 = activé/en marche); l'affichage à l'écran clignote pour indiquer qu'un changement a eu lieu. Pour confirmer ce changement, pressez la touche verte OK.
d. Pour sorting du mode Installateur, amenez le commutateur sur la position AUTO, MAN ou
Guide de recherche des causes de pannes
| Symptômes | Causes possibles | Solutions |
| L'écran à cristaux liquides du thermostat est vide | Les piles sont absentes | Vérifiez s'il y a des piles dans le compartment à piles |
| La polarité des piles est incorrecte | Vérifiez si les piles ont été installées dans le bon sens |
| Les piles sont à plat | Remplacez les piles par des neuves |
| Un symbole clignote sur l'écran du thermostat | Les piles sont à plat et il faut les remplacer | Remplacez les piles par des neuves |
| Le boîtier d'ambiance affiche le symbole , mais le chauffage n'est pas en route. | Le chauffage n'est pas demandé à ce moment | Le boîtier d'ambiance envoie un signal de demande de chaleur (0-100%) au boîtier relais. Sur la base de ce signal, le relais est enclenché cycliquement. C'est pour cela que certaines fois, le chauffage n'est pas enclenché, alors que le symbole apparait à l'écran. Pour vérifier que le système fonctionné correctement, pressez la touche à pour élever la température demandée, le relais va s'enclenger dans les secondes suivantes. ÀpRES ce test, revenez à la température souhaitée. |
| Un symbole apparaît sur l'écran à cristaux liquides du thermostat | Défaillance du thermostat | Retirez puis réintroduisez les piles dans le thermostat. Si ce symbole ne disparait pas au bout de quelques minutes, appepelez l'installateur. |
| L'écran à cristaux liquides du thermostat fonctionne mais le chauffage ne se met pas en route | L'installation de chauffage ne recoit pas de courant | Vérifiez que l'installation de chauffage recoit bien un courant |
| Le programme ne demande pas de chauffage | Amenez le commutateur sur la position MAN puis appuyez sur cette touche à pour augmenter la température de plusieurs degrès au-dessus de la température ambiante actuelle. Le chauffage doit s'enclencher au bout de quelques secondes. |
| Raccordement électrique incorrect | Appelez votre installerateur pour vérifier l'alimentation du brûleur et du boîtier relat, ainsi que les raccordements électriques. |
| Levoyant rouge du HC60NG est constament allumé ou clignotant | La communication RF est interrompue due à une mauvaise position du boîtier d'ambiance. | Replacez le boîtier d'ambiance sur son support mural, ou replaces le sur son support mobile à dans sa position initiale où la communication était préalablement établie. |
| Défaut de communication RF | Appelez l'installateur Remarque: Vous pouvez déroger manuellement la chaudière si la communication RF est interrompue, en pressant le bouton du HC60NG. Lorsque le voyant vert est allumé, la chaudière est enclenchée. |
| Le chauffage se met en route ou s'arrête trop lentement ou trop vide | Le thermostat n'est pas correctement régle pour votre installation | Appelez l'instructor |
| La température varie entre une valeur trop chaude ou une valeur trop froide | Le thermostat n'est pas correcte-ment régle pour votre installation | Appelez l'instructor |
Questions féquement posées
Votre thermostat surveille constamment le niveau de puissance des piles qui duront en général 2 ans avant que leur remplacement ne s'avéré nécessaire. Lorsque leur puissance diminue, un symbole clignote à l'écran. Pour changer les piles, procédez comme indiqué en page 3 ("Installation des piles"), et remplacez les piles usées par des neuves, en procédant comme indiqué en c.
Remarque : Lors du remplacement des piles, les paramétres de votre programme restent en mémoire mais il vous faudra procédé à un ajustement des paramétres d'heure et de date.
Pour faire fonctionner cet apparéil comme un simple thermostat avec une seule température pour toute la journée, amenez le commutateur sur la position MAN. Ajustez la température en pressant la touche ou à une valeur comprise entre 5 et 35^ par incréments de 0,5^ . Notre thermostat maintainé cette température tant que vous n'auré pas sélectionné un autre mode de fonctionnement ou que vous n'auré pas ajusté la température.
Qu'est ce que I'optimisation?
L'optimisation est un paramètre permettant de faire des économies d'énergie en ajustant l'heure de démarrage de votre chauffage en fonction du froid supporté par toute installation. Par exemple, lorsqu'il fait froid, votre chauffage se mettra en route plus tout afin que votre domicile soit à température demandée lorsque vous vous levez, alors que lorsqu'il fait plus chaud, votre installation démarrera plus tard afin de faire des économies d'énergie. Ainsi, si vous faites appel à cette fonction Optimisation, les valeurs heures et de températures qui sont saisies dans notre thermostat doivent être programmées sur l'heure à laquelle vous souhaitez que votre domicile soit chaud et non par sur l'heure de démarrage de votre chauffage.
QUESTIONS FREQUEMENT POSEES ET PANNES
Je souhaite utiliser le support mobile au lieu du support mural. Às doit-je positionner le boitier d'ambiance ?
Il est très important de positionner le boitier d'ambiance à un endroit où la communication RF ne sera pas interrompue. Indiquez à votre installerateur le lieu où vous souhaitez que le boitier d'ambiance soit installé, ainsi il vérifier si la communication est fiable.
Socle mural
Support
①
(3)
Vue du boitier relais HC60NG
Voyants de signalisation et bouton de dérogation
Que signifie levoyant vert sur le boitier relais HC60NG, lorsqu'il est allumé?
Lorsque le voyant vert est allumé, la chaudière est enclenchée. Lorsque le voyant vert est eteint, la chaudière est coupée.
QUESTIONS FREQUEMENT POSEES ET PANNES
Puis-je me servir de mon CM921 pour contrôle ma climatisation ?
Oui, si vous installation a eté correctement programmée, vous pouvez vous servir de toute thermostat pour réguler le refroidissement. Pour faire passer votre thermostat du mode chauffage au mode refroidissement et vice versa, maintenez simultanément pendant 5 secondes la pression sur les touches ou lorsque vous appeareil est dans l'un des modes de fonctionnement (AUTO, MAN ou Le mot "COOLING" vient s'afficher pendant un court moment à l'écran pour indiquer que le mode opérationnel de refroidissement est maintainant actif. Le programme paramétré par défaut avant la sortie de l'usine pour le refroidissement est celui qui est spécifique sur le tableau suivant mais il peut être modifié en procédant comme indiqué pour le programme de chauffage par défaut.
| Période | 1 | 2 | 3 | 4 | 5 | 6 |
| Heure | 6:30 | 8:00 | 12:00 | 14:00 | 18:00 | 22:30 |
| Température | 24°C | 28°C | 24°C | 28°C | 24°C | 24°C |
Consultez le guide ci-contre de recherche des causes de pannes. Si vous avez encore besoin d'une assistance, appelezez votre installateur. L'ouverture ou la dépose de votre thermostat doit être confiée à un professionnel qualifié afin d'éviter tout risque de blessure provoquée par un choc électrique et (ou) tout endommagement de cet apparéil.
