MODE D'EMPLOI CM901 HONEYWELL

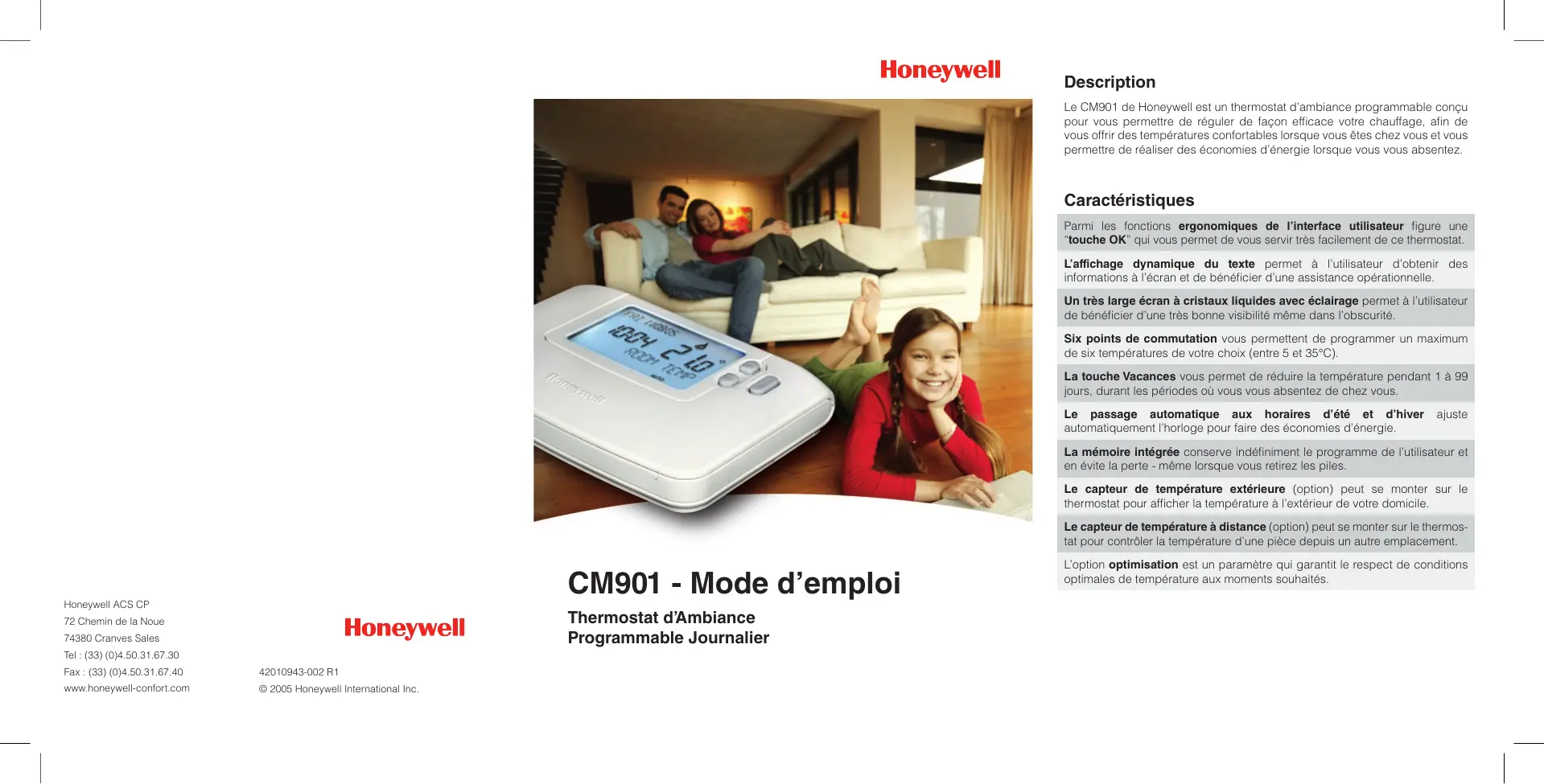

Description Le CM901 de Honeywell est un thermostat d’ambiance programmable conçu pour vous permettre de réguler de façon efficace votre chauffage, afin de vous offrir des températures confortables lorsque vous êtes chez vous et vous permettre de réaliser des économies d’énergie lorsque vous vous absentez. Caractéristiques Parmi les fonctions ergonomiques de l’interface utilisateur figure une “touche OK” qui vous permet de vous servir très facilement de ce thermostat. L’affichage dynamique du texte permet à l’utilisateur d’obtenir des informations à l’écran et de bénéficier d’une assistance opérationnelle. Un très large écran à cristaux liquides avec éclairage permet à l’utilisateur de bénéficier d’une très bonne visibilité même dans l’obscurité. Six points de commutation vous permettent de programmer un maximum de six températures de votre choix (entre 5 et 35°C). La touche Vacances vous permet de réduire la température pendant 1 à 99 jours, durant les périodes où vous vous absentez de chez vous. Le passage automatique aux horaires d’été et d’hiver automatiquement l’horloge pour faire des économies d’énergie. ajuste La mémoire intégrée conserve indéfiniment le programme de l’utilisateur et en évite la perte - même lorsque vous retirez les piles. Le capteur de température extérieure (option) peut se monter sur le thermostat pour afficher la température à l’extérieur de votre domicile. Le capteur de température à distance (option) peut se monter sur le thermostat pour contrôler la température d’une pièce depuis un autre emplacement. CM901 - Mode d’emploi Honeywell ACS CP Thermostat d’Ambiance Programmable Journalier 72 Chemin de la Noue 74380 Cranves Sales Tel : (33) (0)4.50.31.67.30 Fax : (33) (0)4.50.31.67.40 42010943-002 R1 www.honeywell-confort.com © 2005 Honeywell International Inc. L’option optimisation est un paramètre qui garantit le respect de conditions optimales de température aux moments souhaités. Table des matières Agencement des commandes

OPERATION 1 : Installation des piles ............................................ 3 OPERATION 2 : Programmation de l’heure et du jour ................... 4 OPERATION 3 : Fonctionnement du programme intégré de chauffage........................................................ 4 PROGRAMMATION DU CM901 - Optimisation du fonctionnement

FONCTIONNEMENT DE VOTRE CM901 - Utilisation des fonctions

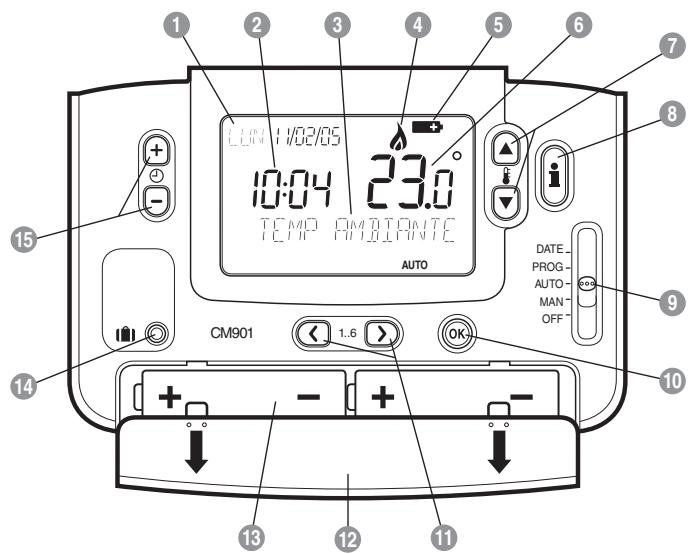

• 1 Affichage du jour / de la date 9 Commutateur 2 Affichage de l’heure 10 Touche verte OK 3 Affichage dynamique de texte 11 Touches du programme 4 Témoin lumineux Chaudière en marche 12 Couvercle du compartiment à piles 5 Témoin lumineux de changement de piles 13 Compartiment à piles 6 Affichage de la température 14 Touche de la fonction Vacances 7 Touches de changement de la température 15 Touches de changement de durée 8 Touche de consultation de la température Le programme intégré de chauffage p. 5
• Passage en revue du programme de chauffage p. 5
• Modification du programme de chauffage p. 5
• Désactivation / activation des périodes horaires p. 6
• Sélection du mode de fonctionnement p. 7
• Mode AUTO p. 7
• Mode MAN p. 7
• Mode ARRET p. 7
• Durant un fonctionnement normal p. 8
• Consultation de température p. 8
• Commande prioritaire de température p. 8
• Utilisation des fonctions spéciales p. 8
• Fonction VACANCES p. 8
• Réglage de l’heure p. 9
• REGLAGE PRECIS DU CM901 - Paramétrage de vos préférences Changement des paramètres de l’utilisateur p. 10
• Changement du format horaire p. 11
• Retour au programme d’usine p. 11
• Changement automatique des horaires d’été et d’hiver p. 11

QUESTIONS FREQUEMMENT POSEES ET PANNES

Questions fréquemment posées.................................................. 12 Guide de recherche des causes de pannes ............................... 15 “Appareil fabriqué pour le compte et au nom de la division Environment and Combustion Controls de Honeywell Technologies Sarl, Ecublens, Route du Bois 37, Suisse, par son représentant agréé Honeywell International Inc.” Démarrage

PROGRAMMATION DU CM901

Cette section vous montre comment programmer et faire fonctionner votre thermostat en effectuant 3 opérations simples : OPERATION 1 : Installation des piles Remarque : Veuillez suivre les consignes de cette section mais uniquement si l’écran de votre thermostat est vide (aucun affichage de symboles ou chiffres). Installation des piles : a. Soulevez le couvercle avant du thermostat pour faire apparaître le couvercle des piles et les commandes de cet appareil. b. Retirez ce couvercle en appuyant dessus et en le faisant coulisser. c. Introduisez les 2 piles alcalines AA LR6 remises avec votre thermostat ; vérifiez qu’elles sont bien orientées (consultez la section “Agencement des commandes” à la page 2). d. Après une courte pause, votre thermostat affiche des informations à l’écran et est prêt à l’emploi. e. Remettez en place le couvercle des piles en le faisant glisser fermement vers l’avant de votre thermostat.

Démarrage OPERATION 2 : Programmation de l’heure et du jour Pour programmer la date et l’heure : a. Amenez le commutateur sur la position DATE. “REGLAGE JOUR” s’inscrit à l’écran et les lettres du jour clignotent à l’écran. DATE PROG AUTO MAN pour programmer le jour actuel. Lorsque vous b. Utilisez la touche pressez l’une de ces touches, “JOUR OK?” vient s’afficher. Dès que le jour requis pour le confirmer. est atteint, appuyez sur la touche verte c. Maintenant, les chiffres de mois commencent à clignoter et “REGLAGE MOIS” ou puis vient s’afficher. Changez de mois puis d’année en utilisant la touche pour mémoriser chaque changement effectué. (Si en pressant la touche verte vous avez saisi une date qui n’est pas valide, vous êtes ramenés au début de la procédure de programmation de la date). d. Après la saisie d’une date valide, les chiffres de l’heure commencent à clignoter et “REGLAGE HEURE” vient s’afficher. ou pour programmer l’heure correcte. Chaque pression e. Utilisez la touche sur cette touche modifie l’heure d’une minute et si vous y maintenez la pression, l’heure change tout d’abord lentement puis de plus en plus vite. Dès que l’heure pour la confirmer puis le a été correctement modifiée, pressez la touche verte message “CHANG ENREGIST” vient s’afficher pendant quelques instants avant d’être remplacé par le message “JOUR COMPLETE”. Remarque : Si, à un moment ou à un autre, vous déplacez le commutateur avant que le message “JOUR COMPLETE” ne vienne s’afficher, les changements apportés à la date et à l’heure NE seront PAS mémorisés. OPERATION 3 : Fonctionnement du programme intégré de chauffage Votre thermostat est maintenant prêt à l’emploi. Amenez le commutateur sur la position AUTO pour lancer le programme intégré de chauffage. Remarque : Le programme intégré de chauffage a été conçu pour vous offrir des conditions normales de confort mais si vous souhaitez personnaliser ces réglages, veuillez consulter la section suivante intitulée “PROGRAMMATION DU CM901”.

Optimisation du fonctionnement

PROGRAMMATION DU CM901

Le programme intégré de chauffage Le programme intégré a 6 points de commutation qui peuvent être programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendemain matin. Chaque niveau de température peut se programmer entre 5 et 35°C et faire l’objet d’ajustements par incréments de 0,5°C. Le programme par défaut obtenu avant la sortie de l’usine est le suivant : Période

Heure 6:30 8:00 12:00 14:00 18:00 22:30 Température 21°C 18°C 21°C 18°C 21°C 16°C Passage en revue du programme de chauffage Pour passer en revue ou réviser le programme de chauffage, amenez le pour naviguer commutateur sur la position PROG puis utilisez la touche dans les 6 périodes de programmation. Modification du programme de chauffage Pour changer le programme de chauffage : a. Placez le commutateur sur la position PROG pour entrer dans le mode de programmation. “REGL HORAIRE 1” vient s’afficher et les heures programmées pour la période 1 commencent à clignoter. La période active est mise en évidence par un symbole carré clignotant qui entoure les chiffres en bas de l’écran. DATE PROG AUTO MAN

; l’affichage b. Pour ajuster le début de la période, utilisez la touche s’arrête de clignoter et “HORAIRE 1 OK?” vient s’afficher. Le maintien de cette touche permet de changer rapidement l’heure. Remarque : Si vous appuyez et que le niveau suivant clignote, cela signifie que le sur la touche changement suivant va être déplacé en fonction du précédent. pour confirmer. “CHANG ENREGIST” vient s’afficher c. Pressez la touche verte pendant 1,5 secondes avant d’être remplacé par “SET TEMP 1”. Remarque : Si la programmation de l’heure d’origine n’a pas besoin d’être modifiée, pressez la pour passer à l’opération “d”. touche verte

Optimisation du fonctionnement d. La température programmée pour la période 1 se met alors à clignoter. Pour la ; l’affichage s’arrête de clignoter et le modifier, appuyez sur la touche message “TEMP 1 OK?” s’inscrit à l’écran. pour la e. Dès que la température requise est atteinte, pressez la touche verte confirmer. “CHANG ENREGIST” s’affiche pendant un court moment avant d’être remplacé par “REGL HORAIRE 2”.

La période suivante d’heure et de température est alors active. Ajustez-la en procédant de nouveau aux activités des opérations b à e jusqu’à ce que les six périodes soient programmées ou pressez la touche AUTO pour exécuter le programme, tel qu’il a été programmé, à tout moment. g. Après la programmation de la période 6 , l’affichage s’arrête de clignoter et est remplacé par “CHANG ENREGIST”, puis par “DATE REGLEE”. h. Pour sortir de ce mode de programmation, amenez le commutateur sur le mode souhaité de fonctionnement : AUTO, MAN ou . Remarque : Pour utiliser le programme ajusté, sélectionnez le mode AUTO. Remarque : Si vous laissez cet appareil dans le mode de programmation pendant plus de 10 minutes sans déplacer le commutateur ou sans appuyer sur une touche, le message “BOUGER CURSEUR” vient s’afficher. Pressez une touche pour mettre fin à la programmation du thermostat ou amenez le commutateur pour sélectionner le mode de fonctionnement souhaité. Désactivation / activation des périodes horaires Si vous n’utilisez pas les 6 points de commutation, vous pouvez désactiver (ou réactiver) les points non utilisés (entre 2 et 6 du programme). Pour désactiver ou activer des périodes de chauffage : a. Pour désactiver les périodes dont vous n’avez pas besoin, mettez vous sur la période souhaitée ( 2 à 6 ) en amenant le commutateur sur la position PROG puis en utilisant la touche pour naviguer, en vous assurant que le symbole carré clignote pour mettre en évidence la période désirée. Maintenez enfoncé la touche pendant au moins deux secondes ; l’écran affiche alors le fait que cette période a bien été supprimée du programme. b. Pour réactiver des périodes, procédez comme indiqué en a pour naviguer jusqu’à la période déjà désactivée. Dès que vous l’avez sélectionnée “DESACTIVE” vient s’afficher. Pour réactiver cette période, maintenez enfoncée la touche pendant au moins 2 secondes ; “ACTIVE” vient s’afficher pendant un court instant avant de revenir au mode normal de programmation.

Utilisation des fonctions

FONCTIONNEMENT DE VOTRE CM901

Sélection du mode de fonctionnement Votre thermostat peut utiliser l’un des trois modes de fonctionnement suivants : Automatique, Manuel ou Arrêt. Pour séléctionner le mode de fonctionnement, amenez le commutateur sur la position souhaitée. L’écran indique le mode de fonctionnement actuellement actif en affichant le mot AUTO, MAN ou .

Mode AUTO (automatique) Le mode AUTO programme votre thermostat pour qu’il respecte le programme intégré de température (par défaut ou personnalisé). Le fonctionnement de votre thermostat constitue le meilleur moyen de maintenir une température très confortable tout en économisant au maximum l’énergie consommée.

Mode MAN (manuel) Le mode MAN programme votre thermostat pour le faire fonctionner comme un simple thermostat avec un point de consigne fixe durant toute la journée. Vous pouvez ajuster ce point de consigne entre 5 et 35°C en vous servant de la touche ou . Votre thermostat continue de maintenir cette température tant que vous n’aurez pas sélectionné un autre mode de fonctionnement ou une autre température.

Mode Le mode programme votre thermostat pour qu’il se mette en route à la température minimale de 5°C (par défaut) afin de protéger votre domicile contre le gel.

Utilisation des fonctions Durant un fonctionnement normal

Consultation de température Dans les modes de fonctionnement AUTO et MAN, le thermostat va afficher la température ambiante actuelle, confirmée par l’affichage du message “TEMP AMBIANTE” à l’écran. Pour visualiser la température “demandée” programmée (la température que votre thermostat cherche à maintenir), pressez la touche . Cette température “demandée” clignote à l’écran et le message “TEMP DEMANDEE” s’affiche pendant 5 secondes avant que la température ambiante actuelle ne vienne de nouveau s’inscrire. Dans le mode de fonctionnement , le thermostat affiche également la température ambiante actuelle, comme indiqué ci-dessus, mais lorsque vous appuyez sur la touche , le message “TEMP ANTIGEL” vient s’inscrire pour indiquer la température anti-gel pour protéger votre domicile.

Commande prioritaire de température Dans le cadre d’un fonctionnement normal (mode AUTO), vous pouvez ajuster

manuellement la température programmée en pressant la touche la touche . La température “demandée” clignote à l’écran pendant 5 secondes. ou pour modifier Durant cette période, vous pouvez vous servir de la touche la valeur programmée. Remarque : Cette commande prioritaire de température est annulée lors du changement suivant de température programmée. Utilisation des fonctions spéciales

Fonction VACANCES Cette fonction Vacances vous permet de programmer une température constante (valeur par défaut = 10°C) pendant un nombre spécifique de jours (entre 1 et 99 jours). Cela vous permet de réduire les coûts en énergie lorsque vous vous absentez de chez vous et de reprendre un fonctionnement normal dès votre retour. Pour programmer la fonction Vacances :

Amenez le commutateur sur la position AUTO ou MAN.

Appuyez sur la touche pour afficher le compteur de jours de vacances et le réglage de la température ainsi que l’indicateur de vacances

Utilisation des fonctions

Le jour qui suit la journée actuelle est alors sélectionné et le message “RETURN JOUR OK? “ vient s’afficher. Appuyez sur la touche pour programmer la durée des vacances (1 à 99 jours) puis pressez la pour confirmer. Remarque : Le jour et la date sont alors touche verte actualisés en fonction du nombre de jours choisis. d. “CHANG ENREGIST” vient s’afficher pendant un court moment avant d’être remplacé par “TEMP OK?”.

pour programmer la température (5°C à e. Appuyez sur la touche pour la confirmer. “VACANCES” vient 35°C) puis pressez la touche verte alors s’afficher à l’écran jusqu’à ce que vous arriviez à la date de retour ou jusqu’à ce que vous annuliez ce mode Vacances. Votre thermostat va maintenant maintenir la nouvelle température pendant le nombre programmé de jours durant lesquels vous allez êtes absent. A minuit, le compteur de jours de vacances diminue d’une unité et cela jusqu’à ce que le nombre sélectionné de jours soit écoulé. Votre thermostat revient alors en mode normal de fonctionnement (position AUTO ou MAN). Pour annuler cette programmation VACANCES ou pour sortir de cette fonction, à tout moment, pressez une deuxième ou amenez le commutateur sur une autre position. fois la touche Réglage de l’heure Pour régler l’heure dans le cadre d’un fonctionnement normal, utilisez la touche pour programmer l’heure puis appuyez de nouveau sur la touche verte pour confirmer tout changement éventuel.

Paramétrage de vos préférences

REGLAGE PRECIS DU CM901

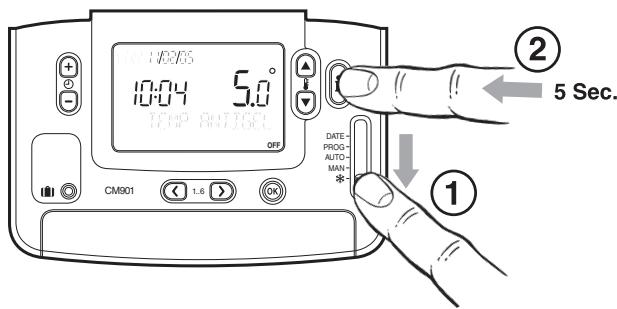

Changement des paramètres de l’utilisateur Vous pouvez modifier certains réglages de base du thermostat en fonction de vos préférences personnelles, comme le format d’affichage de l’heure (sur 24 heures ou AM/PM), réinitialiser le programme de chauffage ou modifier la fonction de changement des horaires d’été et d’hiver. Pour changer l’un de ces paramètres : a. Amenez le commutateur sur la position pendant environ 5 secondes. OFF CM901 puis maintenez enfoncée la touche DATE PROG AUTO MAN

b. Dès qu’elles sont saisies, les informations suivantes viennent s’afficher à l’écran :

Paramétrage de vos préférences

REGLAGE PRECIS DU CM901

c. Maintenant, choisissez dans la liste suivante le paramètre que vous aimeriez modifier :

• Changement du format horaire

“FORMAT HORAIRE” doit s’afficher à l’écran puis pressez la touche pour sélectionner votre format préféré d’affichage de l’heure (24 = format 24 heures ou 12 = format AM/PM sur 12 heures) ; l’affichage à l’écran clignote pour indiquer qu’un changement a eu lieu. Pour confirmer ce changement, pressez la touche verte .

• Retour au programme d’usine . Le message “RESET PROGRAM” s’inscrit Appuyez sur la touche pour modifier la valeur à l’écran. Appuyez sur la touche (0 = programme utilisateur et 1 = programme usine) ; l’affichage à l’écran clignote pour indiquer qu’un changement a eu lieu. Pour confirmer ce changement, pressez la touche verte .

• Changement automatique des horaires d’été et d’hiver . Le message “CHANG ETE-HIVER” Appuyez à deux reprises sur la touche pour modifier la valeur s’inscrit à l’écran. Appuyez sur la touche (0 = désactivé/Arrêté et 1 = activé/en marche) ; l’affichage à l’écran clignote pour indiquer qu’un changement a eu lieu. Pour confirmer ce changement, pressez la touche verte d. Pour sortir du mode Installateur, amenez le commutateur sur la position AUTO, MAN ou .

Questions fréquemment posées Comment dois-je faire pour changer les piles de mon CM901 lorsqu’elles sont usées ? Votre thermostat surveille constamment le niveau de puissance des piles qui durent en général 2 ans avant que leur remplacement ne s’avère nécessaire. Lorsque leur puissance diminue, un symbole clignote à l’écran. Pour changer les piles, procédez comme indiqué en page 3 (“Installation des piles”), et remplacez les piles usées par des neuves, en procédant comme indiqué en c. Remarque : Lors du remplacement des piles, les paramètres de votre programme restent en mémoire mais il vous faudra procéder à un ajustement des paramètres d’heure et de date. Comment dois-je faire pour programmer une seule température pour toute la journée ? Pour faire fonctionner cet appareil comme un simple thermostat avec une seule température pour toute la journée, amenez le commutateur sur la position MAN. ou , à une valeur comprise entre Ajustez la température en pressant la touche 5 et 35°C par incréments de 0,5°C. Votre thermostat maintient cette température tant que vous n’aurez pas sélectionné un autre mode de fonctionnement ou que vous n’aurez pas ajusté la température. Qu’est ce que l’optimisation ? L’optimisation est un paramètre permettant de faire des économies d’énergie en ajustant l’heure de démarrage de votre chauffage en fonction du froid supporté par votre installation. Par exemple, lorsqu’il fait froid, votre chauffage se mettra en route plus tôt afin que votre domicile soit à température demandée lorsque vous vous levez, alors que lorsqu’il fait plus chaud, votre installation démarrera plus tard afin de faire des économies d’énergie. Ainsi, si vous faites appel à cette fonction Optimisation, les valeurs horaires et de températures qui sont saisies dans votre thermostat doivent être programmées sur l’heure à laquelle vous souhaitez que votre domicile soit chaud et non par sur l’heure de démarrage de votre chauffage.

Puis-je me servir de mon CM901 pour contrôler ma climatisation ? Oui, si votre installation a été correctement programmée, vous pouvez vous servir de votre thermostat pour réguler le refroidissement. Pour faire passer votre thermostat du mode chauffage au mode refroidissement et vice versa, maintenez lorsque simultanément pendant 5 secondes la pression sur les touches votre appareil est dans l’un des modes de fonctionnement (AUTO, MAN ou ). Le mot “COOLING” vient s’afficher pendant un court moment à l’écran pour indiquer que le mode opérationnel de refroidissement est maintenant actif. Le programme paramétré par défaut avant la sortie de l’usine pour le refroidissement est celui qui est spécifié sur le tableau suivant mais il peut être modifié en procédant comme indiqué pour le programme de chauffage par défaut. Période

Heure 6:30 8:00 12:00 14:00 18:00 22:30 Température 24°C 28°C 24°C 28°C 24°C 24°C Si quelque chose arrive à mon installation de chauffage, comment puis-je m’assurer que le thermostat fonctionne correctement ? Consultez le guide ci-contre de recherche des causes de pannes. Si vous avez encore besoin d’une assistance, appelez votre installateur. L’ouverture ou la dépose de votre thermostat doit être confiée à un professionnel qualifié afin d’éviter tout risque de blessure provoqué par un choc électrique et (ou) tout endommagement de cet appareil.

QUESTIONS FREQUEMMENT POSEES ET PANNES

Quels sont les accessoires disponibles pour mon CM901 ?

1. Sonde de température extérieure

Cette sonde peut se fixer sur votre thermostat pour afficher la température extérieure. Il suffit de presser à deux reprises la touche pour la visualiser.

2. Sonde de température à distance

Cette sonde peut se fixer sur votre thermostat pour contrôler la température d’une autre pièce dans laquelle il n’existe pas d’emplacement pour y installer votre thermostat ; par exemple, dans des locaux commerciaux où le public risque d’avoir accès aux touches.

3. Interface téléphonique

Cet accessoire peut se raccorder à votre thermostat et au téléphone afin de pouvoir modifier la température par téléphone. Lorsqu’elle est activée, en appelant par téléphone votre domicile puis en tapant un code spécial, cette interface téléphonique modifie la température du thermostat sur 21°C (il s’agit de la valeur par défaut, mais votre installateur peut la remplacer par n’importe quelle autre valeur comprise entre 5 et 35°C ou vous pouvez la modifier en appuyant sur la touche ) et l’indicateur vient s’afficher. Votre thermostat reprend son fonctionnement normal lorsque vous REINITIALISEZ la sortie de l’interface téléphonique ou lorsque vous rappelez par téléphone puis tapez le code correspondant au fonctionnement normal.

Les piles sont absentes L’écran à cristaux liquides du thermostat est vide Vérifiez s’il y a des piles dans le compartiment à piles Solutions Le thermostat n’est pas correcte- Appelez l’installateur ment réglé pour votre installation Un symbole apparaît sur l’écran à cristaux liquides du thermostat Défaillance du thermostat Retirez puis réintroduisez les piles dans le thermostat. Si ce symbole ne disparaît pas au bout de quelques minutes, appelez l’installateur. La température varie entre une valeur Le thermostat n’est pas correcte- Appelez l’installateur trop chaude ou une valeur trop froide ment réglé pour votre installation Le chauffage se met en route ou s’arrête trop lentement ou trop vide Amenez le commutateur sur la position MAN puis pour augmenter la appuyez sur cette touche température de plusieurs degrés au-dessus de la température ambiante actuelle. Le chauffage doit s’enclencher au bout de quelques secondes. Le programme ne demande pas de chauffage Le thermostat n’est pas correc- Demandez à l’installateur de vérifier le tement raccordé à la chaudière branchement entre le thermostat et la chaudière. Vérifiez que l’installation de chauffage reçoit bien un courant L’installation de chauffage ne reçoit pas de courant L’écran à cristaux liquides du thermostat fonctionne mais le chauffage ne se met pas en route Remplacez les piles par des neuves Remplacez les piles par des neuves Les piles sont à plat et il faut les remplacer Un symbole clignote sur l’écran du thermostat Les piles sont à plat La polarité des piles est incorrecte Vérifiez si les piles ont été installées dans le bon sens Causes possibles Symptômes Guide de recherche des causes de pannes
