PLV-WF20 - Projecteur SANYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur multimédia
Marque et modèle	SANYO PLV-WF20
Technologie d'affichage	LCD à matrice active TFT 1,2 pouces (3 panneaux)
Résolution native	1366 x 800 (WXGA)
Nombre de pixels	3 278 400 (1366 x 800 x 3)
Lampe de projection	NSHA 330 W x 2 (remplaçable)
Dimensions (L x H x P)	530 x 267,5 x 757 mm (sans saillies)
Poids net	27,6 kg
Alimentation électrique	100-120 V CA (11,2 A max) ou 200-240 V CA (5,1 A max), 50/60 Hz
Fréquence de balayage	Horizontal 15-120 kHz, Vertical 48-120 Hz
Compatibilité ordinateur	VGA, SVGA, XGA, SXGA, SXGA+, WXGA, UXGA (jusqu'à 230 MHz horloge points)
Compatibilité vidéo	PAL, SECAM, NTSC, NTSC4.43, PAL-M, PAL-N ; HD : 480i, 480p, 575i, 575p, 720p, 1035i, 1080i
Connecteurs d'entrée	INPUT 1 : DVI-D (numérique) et D-sub 15 (analogique) ; INPUT 2 : BNC x5 (R/G/B/H/V) et S-Vidéo ; 2 logements d'extension
Autres connecteurs	Port série (entrée/sortie RS-232C), USB (type B), prise télécommande filaire
Fonctions principales	Décalage lentille motorisé (vertical ±88%, horizontal ±13%), zoom et mise au point motorisés, zoom numérique, correction trapèze, shutter, arrêt sur image, minuterie, verrouillage par code PIN, verrouillage des touches, mode éco, extinction automatique, filtre à air automatique
Affichage des menus	Multilingue (12 langues dont français)

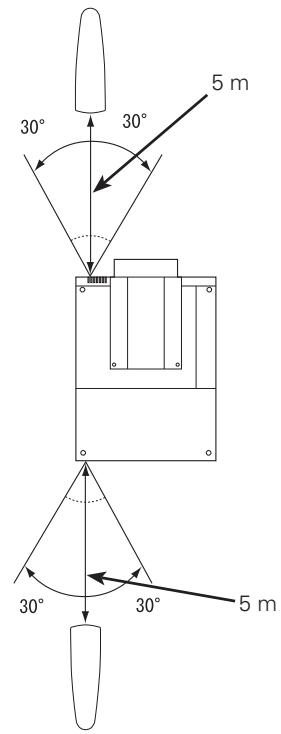

Télécommande	Infrarouge (portée 5 m, angle ±30°), rétroéclairage, 8 codes sélectionnables, télécommande filaire en option
Entretien et nettoyage	Filtre à air remplaçable automatiquement ; lampe remplaçable ; nettoyage de la lentille et du boîtier
Sécurité	Verrou Kensington, verrouillage par code PIN, verrouillage des touches latérales et de la télécommande
Pièces détachées et réparabilité	Lampe (NSHA 330W), cartouche de filtre, cartes d'interface en option (DVI, BNC, réseau, etc.), kit de montage au plafond
Température de fonctionnement	5 °C à 40 °C
Accessoires fournis	Mode d'emploi (CD-ROM), guide de référence rapide, cordon secteur, télécommande avec piles, câble VGA, étiquette code PIN, fixations lentille, plaques de blocage lumière, entretoise, logiciel Real Color Manager Pro, attache de montage

FOIRE AUX QUESTIONS - PLV-WF20 SANYO

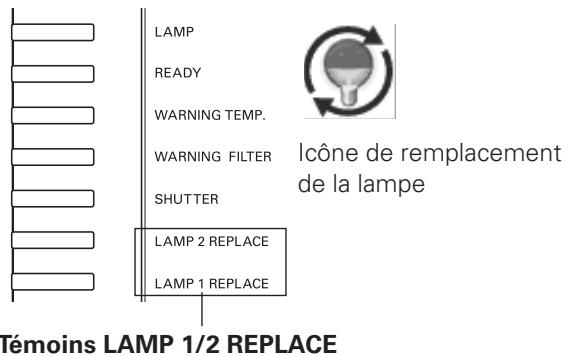

Comment remplacer la lampe du projecteur SANYO PLV-WF20 ?

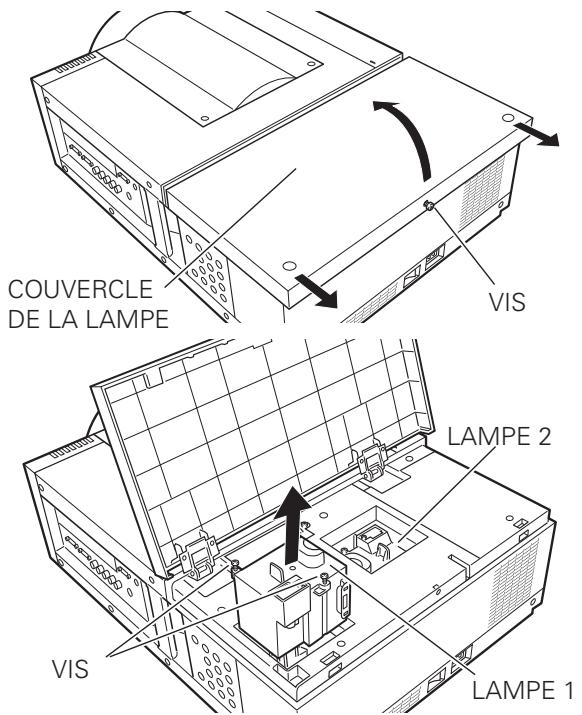

Éteignez le projecteur et débranchez le cordon secteur. Laissez refroidir la lampe au moins 45 minutes. Ouvrez le couvercle de la lampe (à l'arrière du projecteur), dévissez les vis de fixation, retirez l'ancienne lampe et insérez la nouvelle (modèle NSHA 330 W). Refermez le couvercle, rebranchez et remettez à zéro le compteur de la lampe via le menu Réglage. Consultez la notice pages 61-62 pour plus de détails.

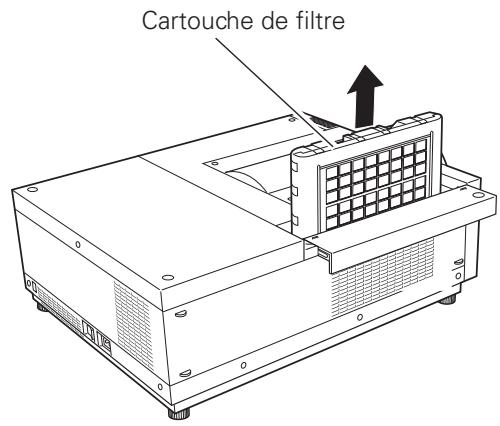

Comment nettoyer ou remplacer le filtre à air ?

Le projecteur contrôle automatiquement l'état du filtre. Quand l'icône de remplacement apparaît, utilisez la touche FILTER de la télécommande (maintenez 5 secondes) pour déclencher le changement automatique. Si la cartouche de filtre est épuisée, ouvrez le logement du filtre (à l'arrière), retirez l'ancienne cartouche et insérez-en une neuve. Remettez ensuite le compteur du filtre à zéro dans le menu Réglage (Compteur du filtre > Reset).

Quels types de connexions puis-je utiliser pour un ordinateur ?

Le projecteur offre plusieurs entrées : pour un signal analogique, utilisez la prise D-sub 15 broches (INPUT 1 ANALOG) ou les connecteurs BNC (INPUT 2) ; pour un signal numérique, utilisez la prise DVI-D (INPUT 1 DIGITAL). Un câble VGA est fourni. Vous pouvez également utiliser un câble DVI ou BNC (non fournis). Le projecteur détecte automatiquement le signal et s'adapte jusqu'à la résolution UXGA.

Comment utiliser la fonction de décalage de lentille motorisé ?

Appuyez sur la touche LENS SHIFT du projecteur ou de la télécommande. Utilisez les touches de pointage ▲▼◀▶ pour déplacer l'image verticalement (jusqu'à 88% de la hauteur) et horizontalement (jusqu'à 13% de la largeur). Cette fonction permet de positionner l'image sans déformer la perspective, pratique pour un décalage par rapport à l'écran.

Comment corriger la déformation trapézoïdale de l'image ?

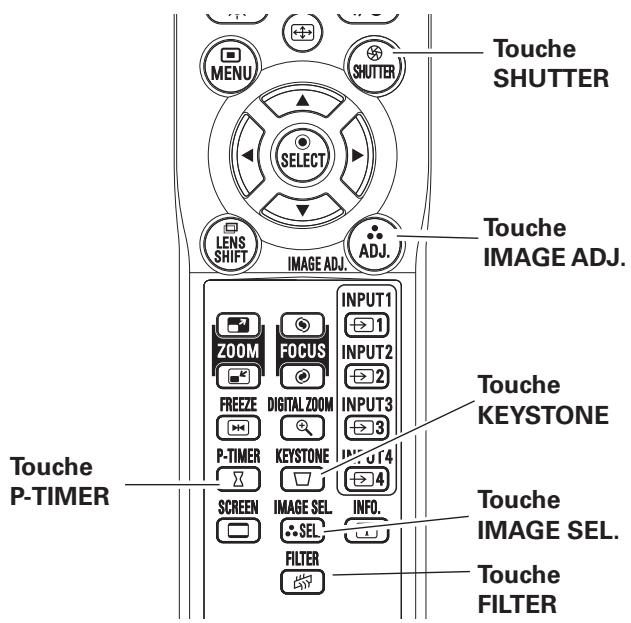

Appuyez sur la touche KEYSTONE de la télécommande. La boîte de dialogue Trapèze apparaît. Utilisez les touches de pointage ▲▼ pour corriger la distorsion verticale (rétrécir le haut ou le bas) et ◀▶ pour la distorsion horizontale. Le réglage peut être mémorisé. Vous pouvez aussi accéder à cette fonction via le menu Écran > Trapèze.

Comment verrouiller le projecteur avec un code PIN ?

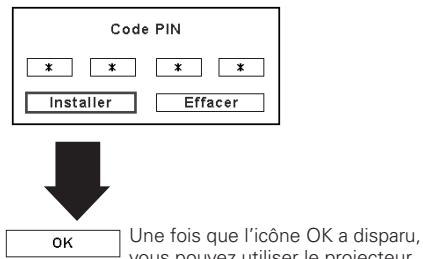

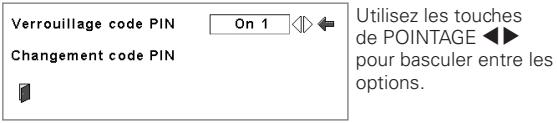

Dans le menu Réglage, sélectionnez Sécurité puis Verrouillage code PIN. Choisissez 'Projecteur' ou 'Télécommande' selon ce que vous souhaitez verrouiller. Entrez un code à 4 chiffres (le code usine est 1234). Confirmez. Une fois activé, le projecteur demandera le code au démarrage. Conservez précieusement ce code ; si vous le perdez, contactez un centre de service.

Quelle est la procédure pour éteindre correctement le projecteur ?

Appuyez sur la touche ON/STAND-BY. Le message 'Éteindre ?' apparaît ; appuyez à nouveau pour confirmer. La lampe s'éteint et les ventilateurs de refroidissement tournent. Attendez que le témoin READY devienne vert (refroidissement terminé) avant de couper l'interrupteur principal et de débrancher. Ne débranchez jamais pendant le refroidissement, cela réduit la durée de vie de la lampe.

Comment choisir le mode de lampe pour économiser l'énergie ?

Dans le menu Réglage, sélectionnez 'Contrôle de la lampe'. Vous pouvez choisir entre 'Auto', 'Normal' et 'Mode Eco'. Le mode Eco réduit la luminosité et la consommation électrique, prolongeant la durée de vie de la lampe. Vous pouvez aussi sélectionner le mode des lampes (1 lampe ou 2 lampes) selon vos besoins.

Que faire si le témoin WARNING TEMP. clignote en rouge ?

Cela indique que la température interne est trop élevée. Vérifiez que les ouvertures de ventilation ne sont pas obstruées et que le filtre à air est propre. Si le filtre est encrassé, remplacez-le. Mettez le projecteur hors tension et laissez-le refroidir. Si le problème persiste, contactez un service après-vente.

Puis-je commander le projecteur via un ordinateur ?

Oui, via le port série RS-232C (SERIAL PORT IN). Branchez un câble série croisé entre le projecteur et l'ordinateur. Utilisez un logiciel de communication (paramètres : 9600 ou 19200 bauds, 8 bits de données, 1 stop bit, pas de parité). Envoyez des commandes formatées (ex : 'C06' pour sélectionner INPUT 2). La liste des commandes est fournie dans le manuel pages 82-83.

MODE D'EMPLOI PLV-WF20 SANYO

Projecteur multimédia

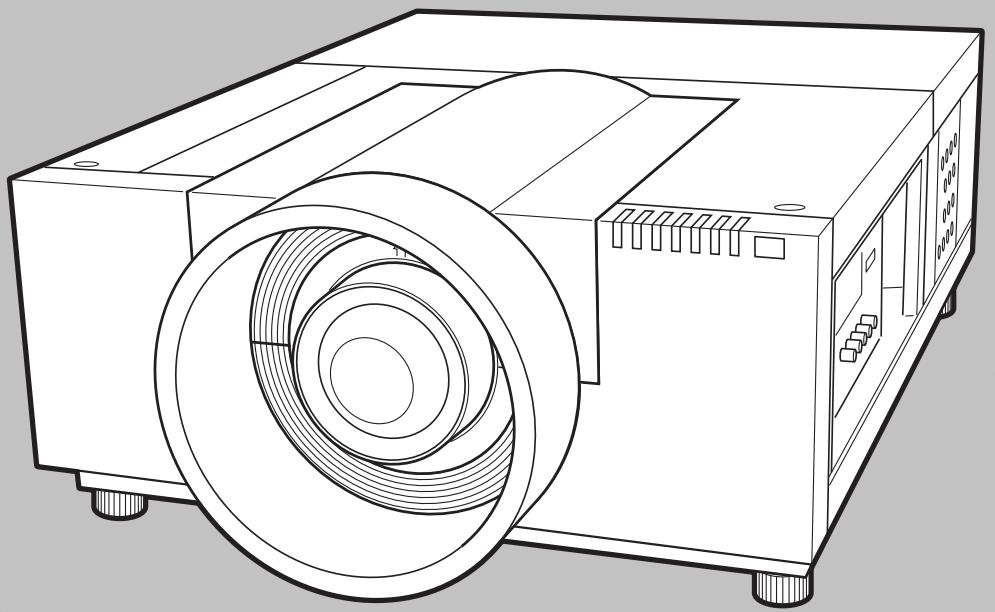

MODÈLE PLV-WF20

*La lentille de projection est disponible en option.

Mode d'emploi

Caractéristiques et conception

La technologie extrêmement sophistiquée utilisée pour ce projecteur multimédia lui donne d'excellentes qualités de portabilité, de solidité et de facilité d'utilisation. Le projecteur utilise des fonctions multimédia incorporées, une palette de 1,07 milliards de couleurs, et une technologie d'affichage à cristaux liquides (LCD) à matrice active.

♦ Riche en fonctions

Ce projecteur possède de nombreuses fonctions utiles, telles que le décalage de lentille, la projection à partir du plafond et de l'arrière de l'écran, la projection omnidirectionnelle perpendiculaire, une grande variété d'options de lentille, etc.

◆ Configuration simple du système d'ordinateur

Le système de multibalayage dont ce projecteur est équipé lui permet de s'adapter rapidement à presque tous les signaux de sortie d'ordinateur (p.34). La résolution jusqu'à UXGA peut être acceptée.

♦ Fonctions utiles pour une présentation

La fonction de zoom digital vous permet de vous concentrer sur les informations essentielles lors d'une présentation (p.29, 40).

♦ Fonction de sécurité

La fonction de sécurité vous permet d'assurer la sécurité. La fonction de verrouillage des touches vous permet de verrouiller le fonctionnement des commandes latérales ou de la télécommande (p.53). Les fonctions de verrouillage par code PIN interdit l'utilisation non autorisée du projecteur (p.53 - 54).

♦ Contrôle de la lampe

Il est possible de sélectionner la luminosité de la lampe de projection (p.51).

♦ Extinction automatique

La fonction d'Extinction automatique permet de diminuer la consommation de courant et de conserver la durée de vie de la lampe (p.52).

◆ Fonction de remplacement automatique du filtre

Le projecteur contrôle l'état du filtre et remplace automatiquement le filtre lorsqu'il détecte que celui-ci est bouché.

♦ Fonctions d'entretien commodes

Les fonctions d'entretien de la lampe et du filtre permettent d'effectuer un entretien correct plus soigné du projecteur.

◆ Affichage multi-langues des menus

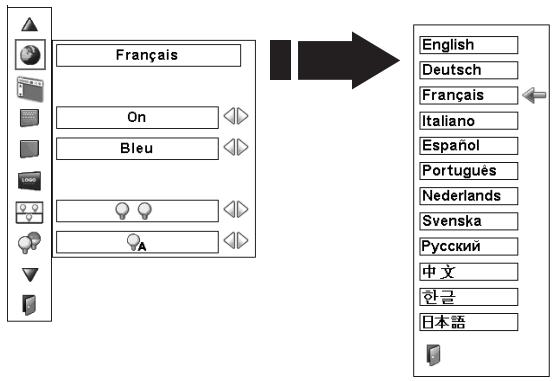

Le menu de fonctionnement peut être affiché dans les langues suivantes: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, russe, chinois, coréen ou japonais (p.48).

♦ Fonction de Logo

La fonction de Logo vous permet de personnaliser le logo d'écran à l'aide des fonctions de Logo (p.49 - 50). Vous pouvez capturer une image pour le logo d'écran et l'utiliser pour l'affichage de démarrage ou entre les présentations.

♦ Décalage de lentille motorisé

Grâce à la fonction de décalage de lentille motorisé, vous pouvez déplacer la lentille de projection vers le haut, vers le bas, vers la droite et vers la gauche. Cette fonction vous permet de placer facilement l'image projetée à l'endroit voulu. Vous pouvez aussi régler le zoom et la mise au point en utilisant une opération motorisée. (p.27) * Selon la lentille en option utilisée, il est possible que les fonctions de zoom et de mise au point ne soient pas utilisables.

◆ Plate-forme multiple d'utilisation asouple

Ce projecteur est équipé de différentes bornes d'entrée/sortie et de 2 logements de bornes pour des possibilités d'extension, afin de pouvoir capter de nombreux signaux provenant d'ordinateurs ou d'appareils vidéo (p.19). Pour plus de détails concernant les cartes d'interface en option, adressez-vous au revendeur du projecteur.

♦ Fonction Shutter

Le projecteur est équipé d'un obturateur qui rend momentanément l'image entièrement noire pendant que l'image projetée n'est pas nécessaire, tout en gardant le projecteur sous tension. La fonction Gestion Shutter permet de régler la minuterie. Elle permet d'éviter de laisser le projecteur sous tension avec l'obturateur fermé pendant une longue durée. (p.55)

♦ Carte réseau (en option)

La carte réseau est un produit en option qui permet de commander et de configurer un projecteur par l'intermédiaire des câbles réseau avec le navigateur Web de votre ordinateur. Elle permet de contrôler et de configurer le projecteur à distance. Pour plus de détails concernant les pièces en option, adressez-vous au revendeur qui vous a vendu ce projecteur.

√ Remarques:

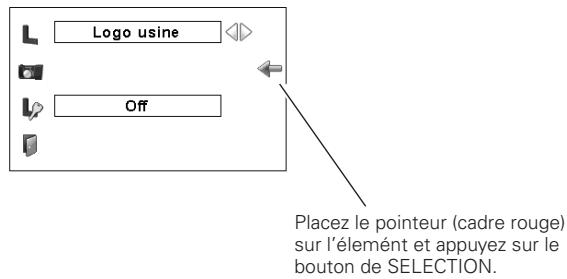

• Il est possible que le menu à l'écran et les illustrations contenues dans ce manuel soient légèrement différents du produit réel.
• Le contenu de ce manuel est sujet à changement sans préavis.

Caractéristiques et conception ..... 2

Table des matières .... 3

A l'attention du propriétaire ..... 4

Instructions pour la sécurité ..... 5

Circulation de l'air 6

Installation du projecteur à une position correcte 7

Déplacement du projecteur 8

Compatibilité 9

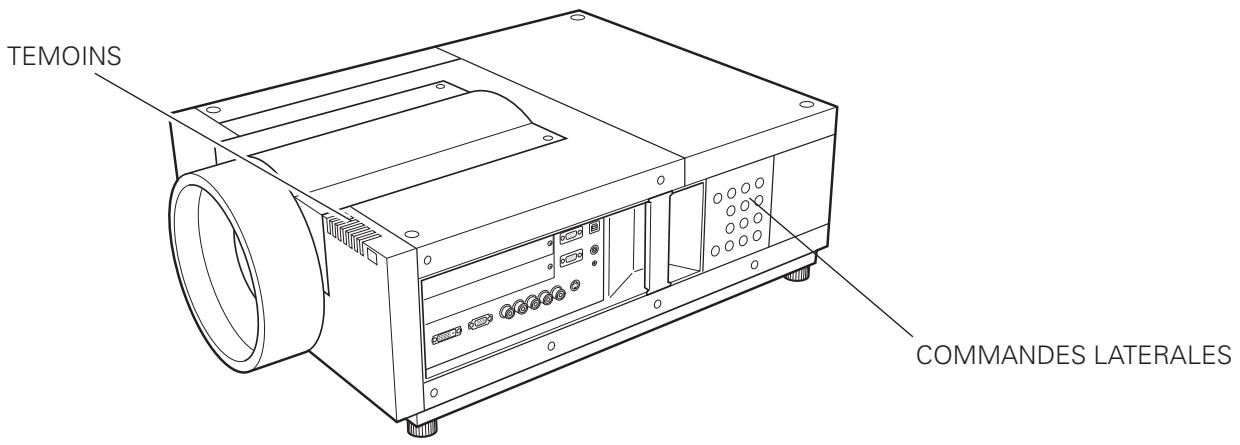

Nom des composants et leurs fonctions 10

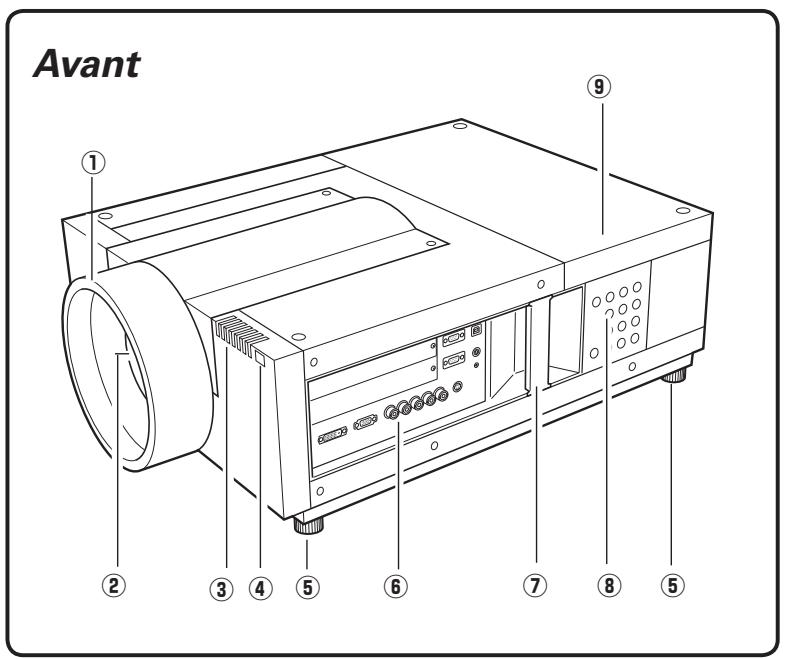

Avant 10

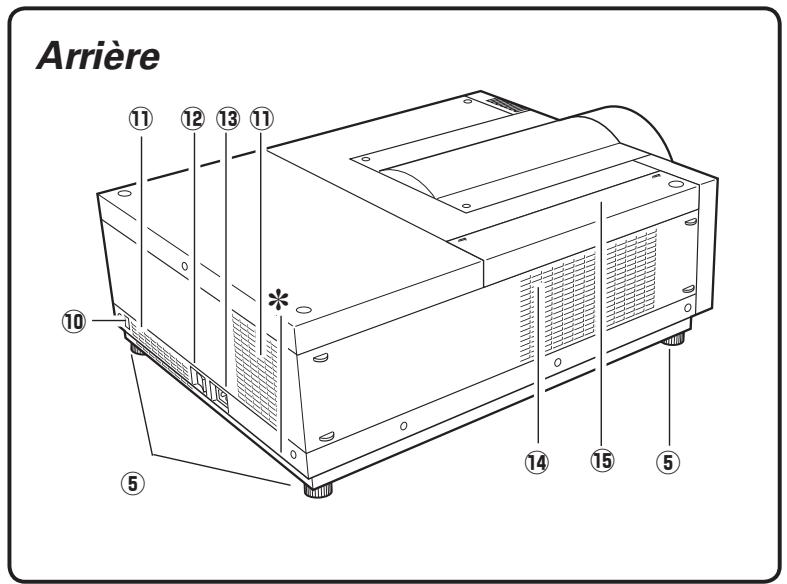

Arrière 10

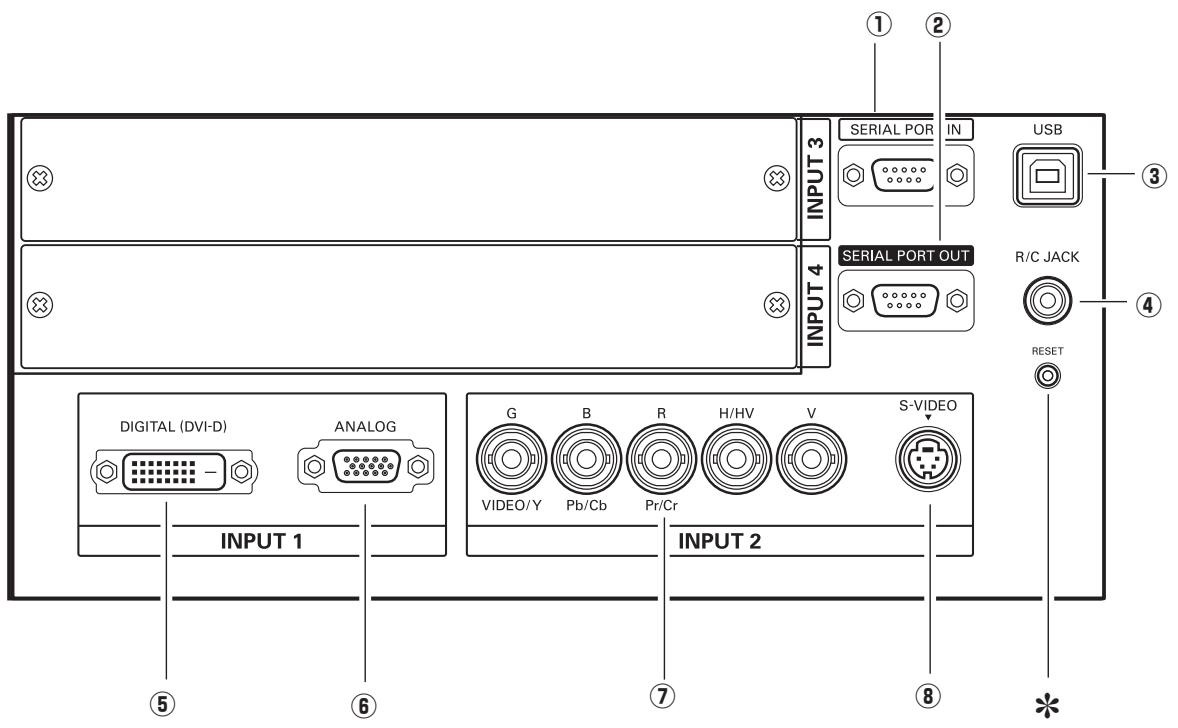

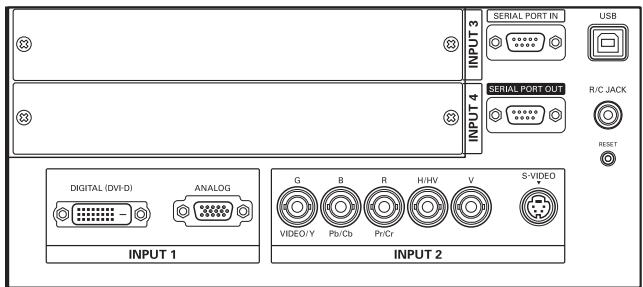

Bornes et connecteurs 11

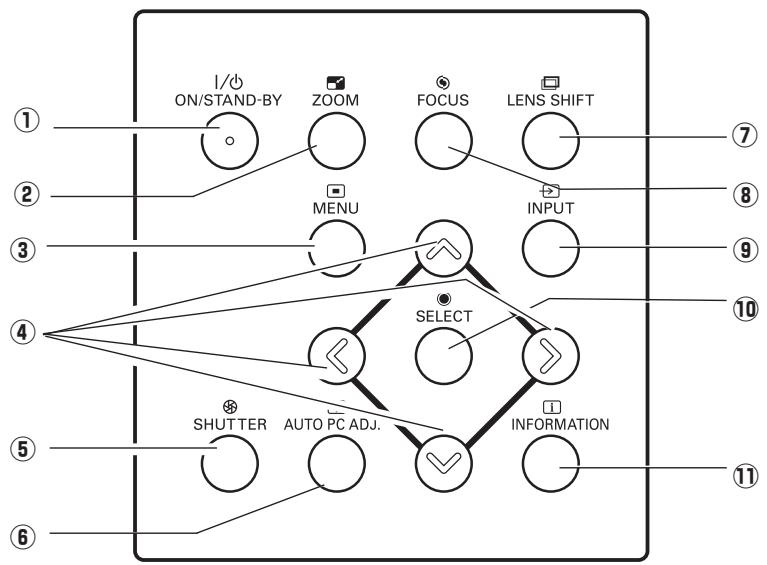

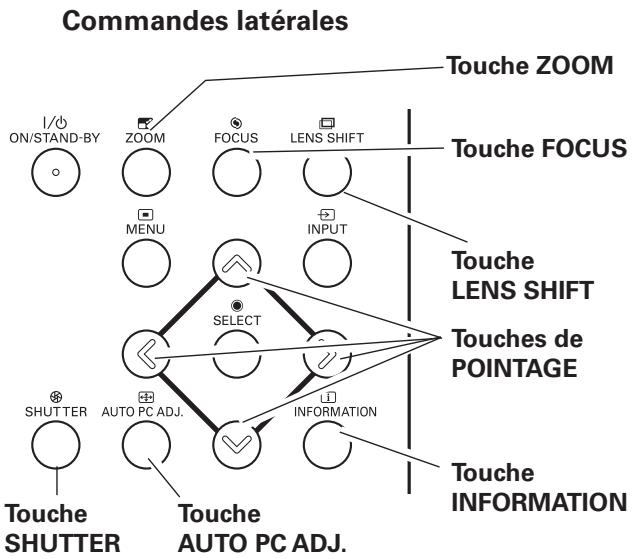

Commandes latérales et témoins 12

Commandes latérales 12

Témoins 13

Télécommande 14

Installation des piles de la télécommande 15

Récepteurs de télécommande et plage de fonctionnement 15

Télécommande avec fil 15

Code de télécommande 16

Installation 17

Installation de la lentille 17

Positionnement du projecteur 17

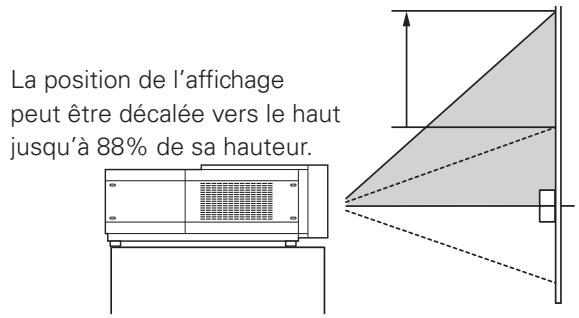

Réglage du décalage de lentille 18

Réglage de la hauteur et du niveau de l'image 18

Bornes du projecteur 19

Branchement à un ordinateur 20

Branchement à un équipement vidéo 21

Branchement du cordon d'alimentation secteur 22

Fonctionnement de base ..... 23

Mise sous tension du projecteur 23

Mise hors tension du projecteur 24

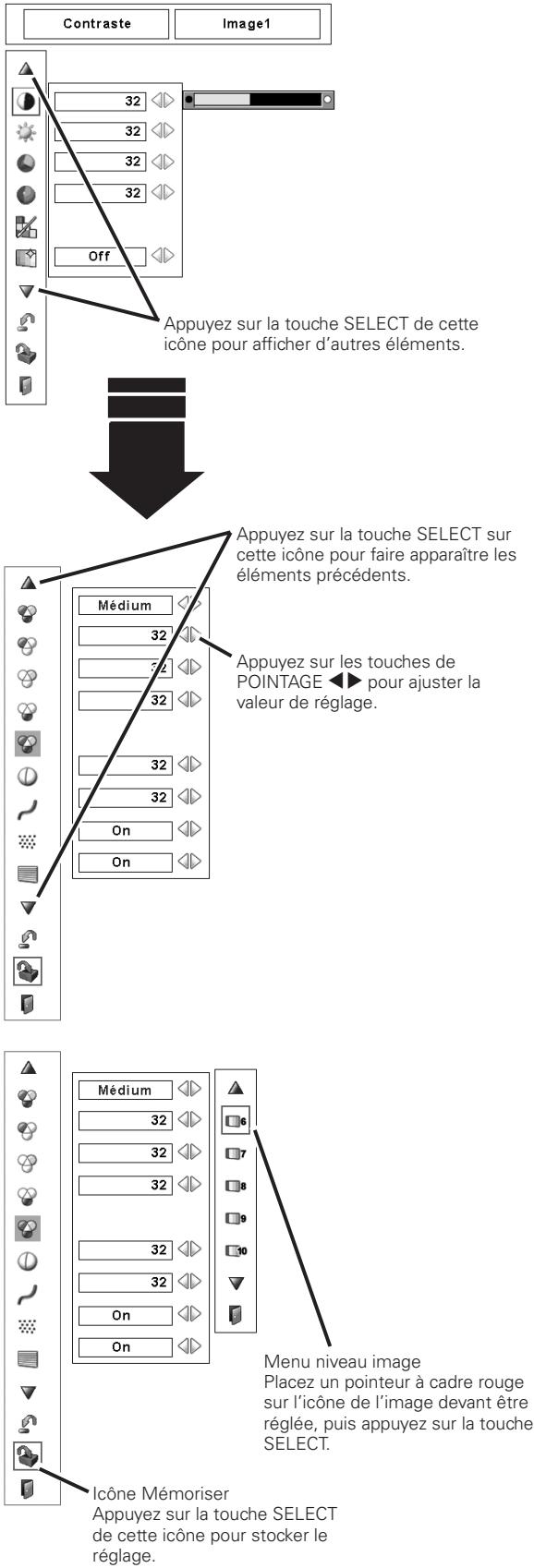

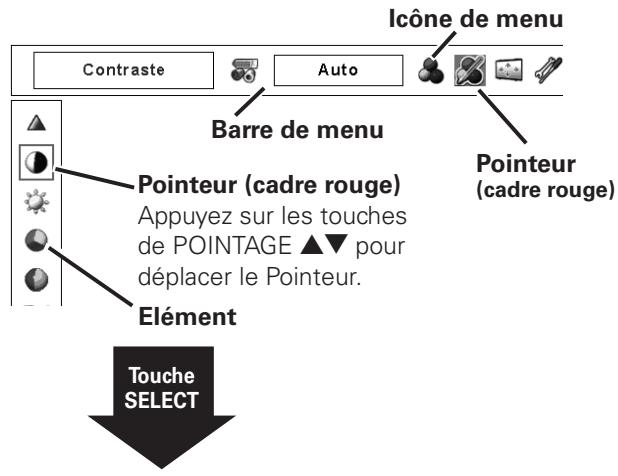

Utilisation du menu à l'écran 25

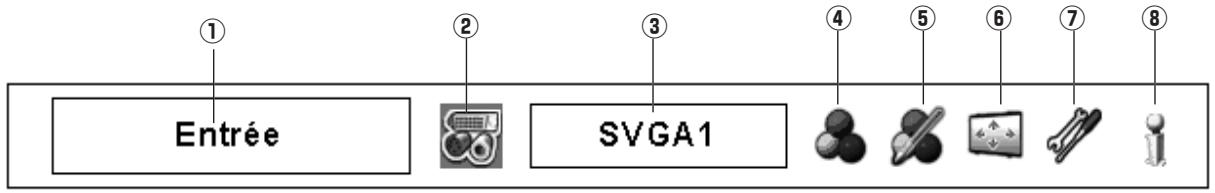

Barre de menu 26

Utilisation avec les commandes du projecteur 27

Utilisation avec la télécommande 29

Sélection de l'entrée 31

Entrée 31

Sélection de la source d'entrée d'ordinateur 32

Sélection de la source d'entrée vidéo 33

Entrée d'ordinateur 34

Sélection du système d'ordinateur 34

Réglage PC Auto 35

Réglage manuel de l'ordinateur 36

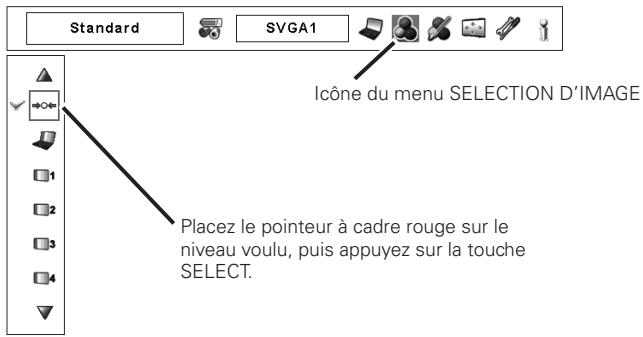

Sélection du niveau d'image 38

Réglage de la taille de l'écran 39

Entrée vidéo 41

Sélection du système vidéo 41

Sélection du niveau d'image 42

Réglage de la taille de l'écran 43

Image.... 45

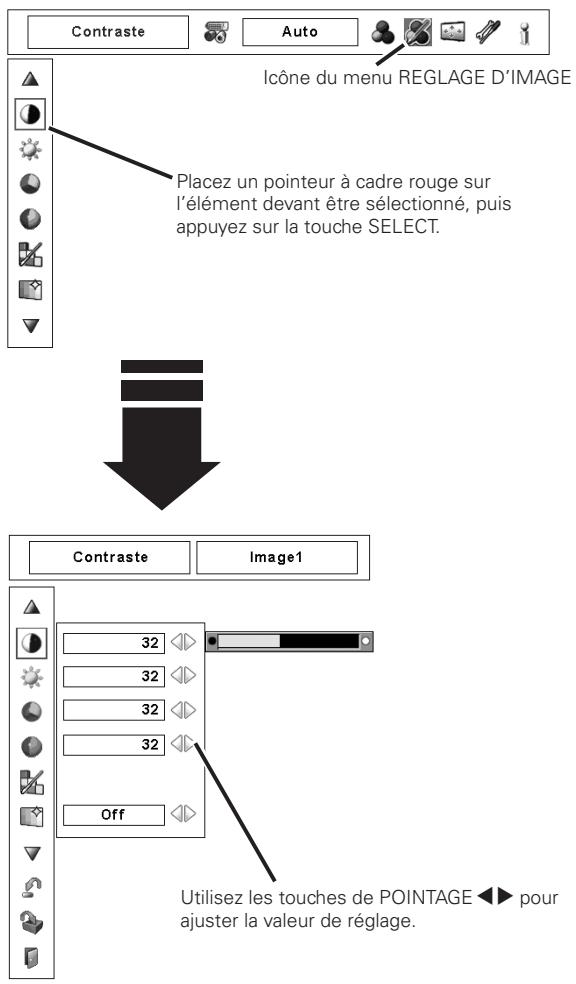

Réglage de l'image 45

Réglage 48

Réglage 48

Entretien et nettoyage .... 57

Instructions concernant le filtre 57

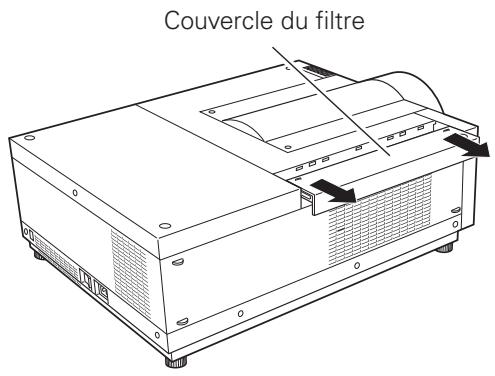

Remplacement de la cartouche de filtre 58

Remise à zéro du compteur du filtre 59

Remise à zéro du compteur des changements 59

Gestion des lampes 60

Remplacement de la lampe 61

Remise à zéro du compteur de la lampe 62

Nettoyage de la lentille du projection 64

Nettoyage du coffret du projecteur 64

Témoins d'alarme 65

Annexe. 66

Guide de dépannage 66

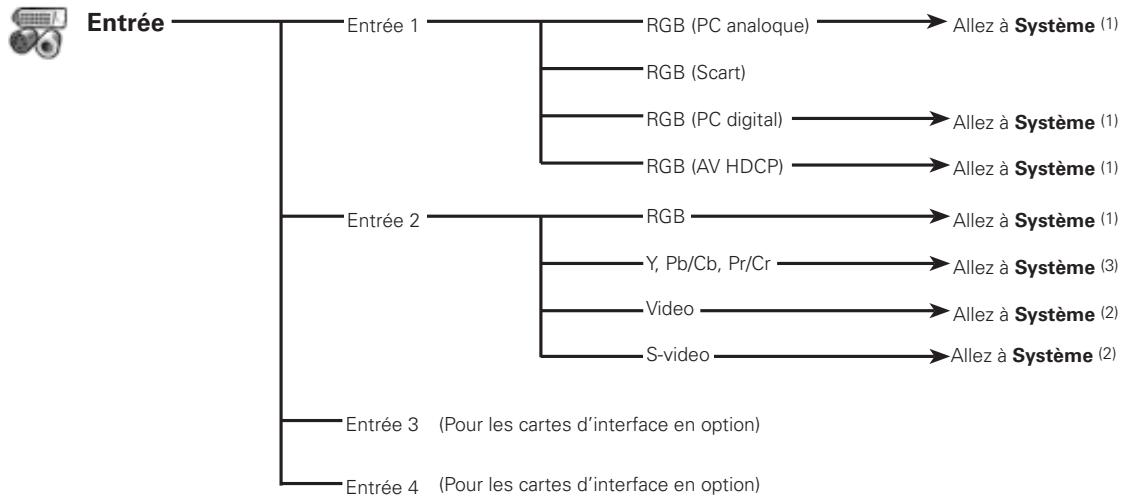

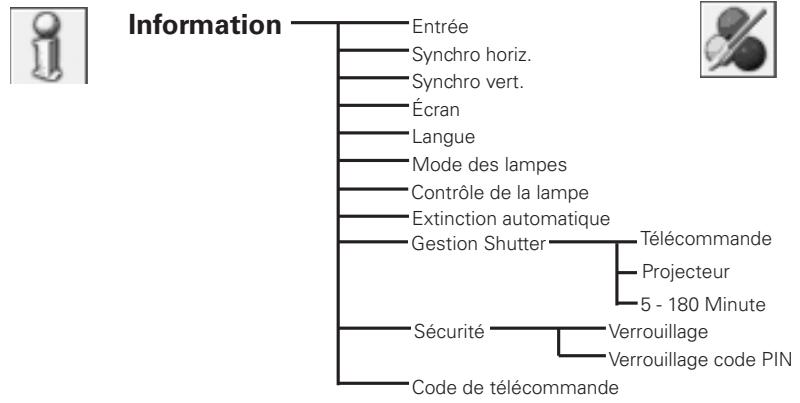

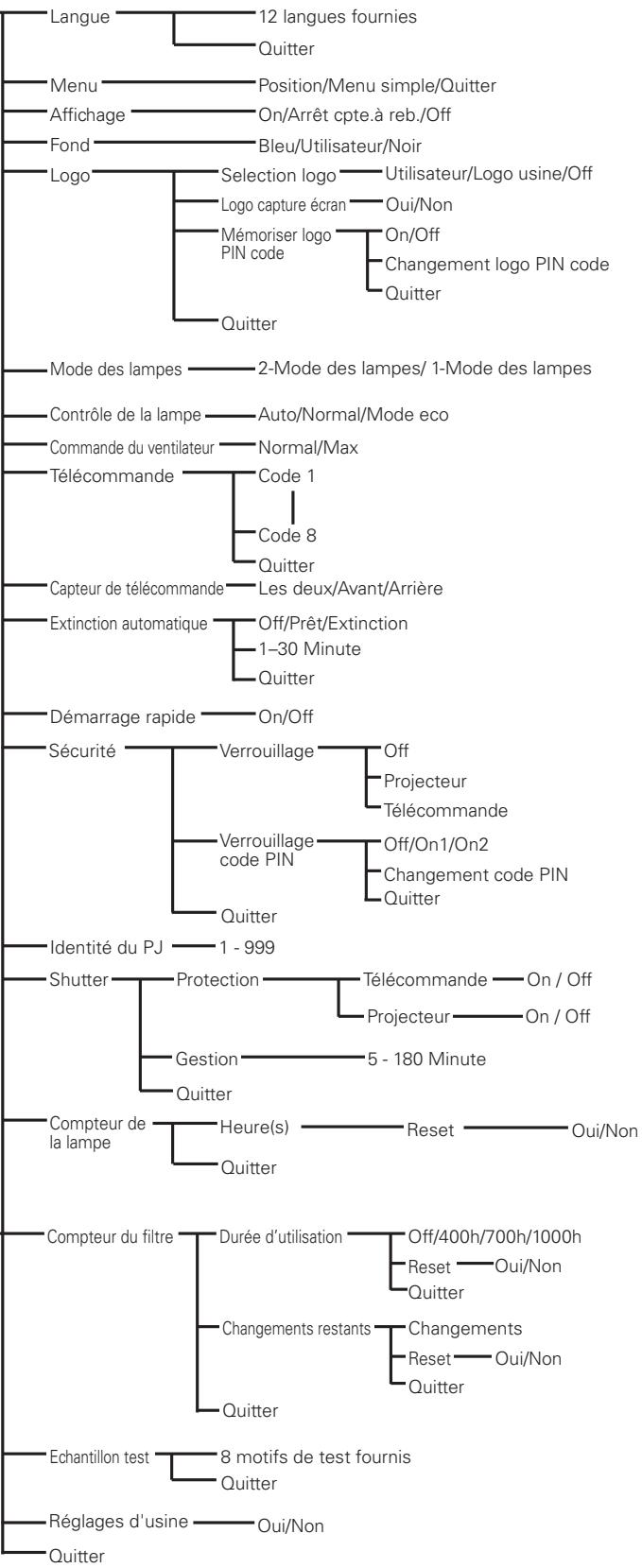

Arborescence des menus 69

Témoins et état du projecteur 72

Spécifications des ordinateurs compatibles 75

Spécifications techniques 77

Pièces en option 78

Configuration des bornes 79

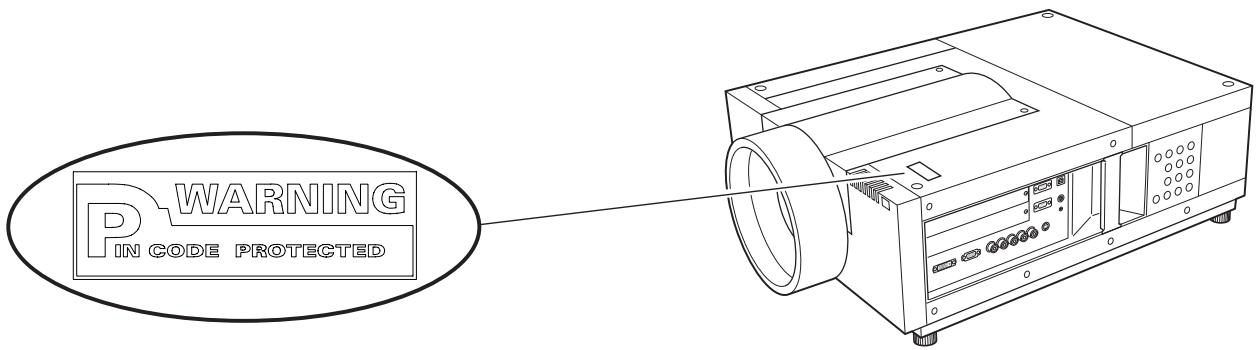

Notes relatives au numéro de code PIN 80

Dimensions 81

Interface des commandes latérales 82

Marques commerce

Les noms des sociétés ou des produits mentionnés dans ce manuel sont des marques déposées ou des marques commerce de leur société respective.

Avant d'installer et d'utiliser le projecteur, veuillez lire entièrement le présent mode d'emploi.

Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d'utilisation du projecteur, vous pourrez utiliser au mieux ses possibilités, et le conserver en bon état de marche pendant de longues années.

Si vous n'utilisez pas correctement l'appareil, non seulement vous réduirez la durée de vie du projecteur, mais vous risquerez de causer des anomalies de fonctionnement, un incendie ou d'autres accidents.

Si votre projecteur semble fonctionner incorrectement, lisez à nouveau ce mode d'emploi, vérifiez les opérations et les branchements des câbles, et essayez d'appliquer les solutions proposées dans la section "Guide de dépannage" se trouvant à la fin de ce manuel. Si l'anomalie persiste, contactez le revendeur chez qui vous avez acheté le projecteur ou un centre de service.

ATTENTION

REMARQUE: Ce symbole et ce système de recyclage concernent uniquement les pays de l'UE et ne concernent pas les autres pays.

Votre produit SANYO est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage. Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l'environnement dans lequel nous vivons !

VEUILLEZ LIRE ET CONSERVER CE MODE D'EMPLOI POUR REFERENCE ULTERIEURE.

Précautions de sécurité

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU DE DECHARGE ELECTRIQUE, N'EXPOSEZ PAS L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

• La lentille de projection du projecteur produit une lumière intense. Ne regardez pas directement dans la lentille de projection, ceci pourrait entraîner des blessures aux yeux. Veillez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.
• Installez le projecteur à une position adéquate. Sinon, il y aurait risque d'incendie.
• Pour assurer une bonne circulation de l'air et un bon refroidissement de l'appareil, il est essentiel de laisser un espace suffisant au-dessus, sur les côtés et à l'arrière du coffret du projecteur. Les dimensions mentionnées ici indiquent l'espace minimum requis. Si le projecteur doit être placé dans un meuble ou dans une installation fermée, il faut maintenir ces distances minimum.
• Veillez à ce que les ouvertures de ventilation du projecteur ne soient pas obstruées. Si le projecteur s'échauffe excessivement, ceci risquera de réduire sa durée de service et de causer des accidents graves.

COTES et HAUT
ARRIERE

1m 1m 1m 1m 1m

- Si le projecteur ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise courant.

PRECAUTION POUR SUSPENDRE LE PROJECTEUR AU PLAFOND

Lorsque vous suspendez le projecteur au plafond, nettoyez les ouvertures d'entrée d'air et le haut du projecteur périodiquement avec un aspirateur. Si vous n'effectuez pas le nettoyage du projecteur pendant une longue période, la poussière risquera de s'accumuler sur les ventilateurs de refroidissement; ceci pourrait causer une panne ou un accident.

NE PLACEZ PAS LE PROJECTEUR DANS UN ENDROIT COMPORTANT DES CORPS GRAS, DE L'HUMIDITE OU DE LA FUMEE, DANS UNE CUISINE PAR EXEMPLE, POUR EVITER DE CAUSER UNE PANNE OU UN DESASTRE. SI LE PROJECTEUR ENTRE EN CONTACT AVEC DE L'HUILE OU DES PRODUITS CHIMIQUES, IL RISQUERA D'ETRE ENDOMMAGE.

ATTENTION

Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment.

Instructions pour la sécurité

Lisez toutes les instructions de sécurité et d'utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservez-les pour référence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N'utilisez pas de nettoyant liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d'un orage, ou si l'appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dus aux éclairs et aux sautes de tension.

N'exposez pas cet appareil à la pluie ou ne l'utilisez pas près de l'eau... par exemple dans un sous-sol humide, près d'une piscine, etc.

N'utilisez pas d'accessoires non recommandés par le fabricant, car ils peuvent être dangereux.

Ne placez pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causer de graves blessures à un enfant ou un adulte, et d'être gravement endommagé. N'utilisez qu'un chariot ou un support recommandé par le fabricant, ou vendu avec le projecteur. L'installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d'installation approuvé par le fabricant.

L'ensemble projecteur/chariot doit être manipulé avec soin. Des arrêts brusques, une force excessive ou des surfaces irrégulières peuvent faire se renverser le chariot.

Des fentes et des ouvertures dans le coffret, sur le côté et en dessous, sont prévues pour la ventilation, pour assurer un fonctionnement fiable et pour éviter que l'appareil surchauffe.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d'autres objets, et les ouvertures inférieures ne doivent pas être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximité d'un radiateur ou d'une sortie de chauffage.

Ce projecteur ne doit pas être placé dans une installation encastrée telle qu'un meuble-bibliothèque, sans qu'une ventilation adéquate ne soit prévue.

N'introduisez pas d'objets d'aucune sorte dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court-circuiter des pièces, ce qui pourrait causer un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur.

N'installez pas le projecteur à proximité des conduits de ventilation d'un climatiseur.

Ce projecteur ne doit fonctionner que sur une source d'alimentation conforme aux normes indiquées sur l'étiquette. En cas de doute, consultez votre revendeur agréé ou la compagnie d'électricité locale.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge électrique. Ne placez aucun poids sur le cordon d'alimentation. Ne placez pas ce projecteur à un endroit où le câble d'alimentation risquera d'être piétiné et endommagé.

N'essayez jamais de réparer ce projecteur vous-même car l'ouverture ou le retrait de couvercles peut vous exposer à des tensions élevées dangereuses ou à d'autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranchez le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants:

a. Lorsque le cordon ou la fiche d'alimentation sont endommagés ou effilochés.
b. Si du liquide a été renversé sur le projecteur.
c. Si le projecteur a été exposé à la pluie ou à l'eau.
d. Si le projecteur ne fonctionne pas normalement lorsque vous suivez correctement les instructions. Réglez uniquement les commandes indiquées dans le mode d'emploi car un réglage incorrect d'autres commandes peut causer des dommages exigeant l'intervention d'un technicien qualifié pour effectuer de gros travaux de réparation pour remettre le projecteur en état de marche.
e. Si le projecteur est tombé ou si le coffret est endommagé. f. Lorsque les performances du projecteur se dégradent, il faut faire réparer l'appareil.

Lorsque des pièces de rechange sont requises, assurez-vous que le technicien a utilisé des pièces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la pièce originale. Les substitutions de pièces non autorisées peuvent causer un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d'entretien, demandez au technicien de faire les vérifications de sécurité habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

REMARQUE POUR LES CLIENTS DES ÉTATS-UNIS

Hg LA OU LES LAMPES À L'INTÉRIEUR DE CE PRODUIT CONTIENNENT DU MERCURE ET DOIVENT ÊTRE RECYCLÉES OU MISES AU REBUT CONFORMÉMENT À LA LÉGISLATION LOCALE, DES ÉTATS OU FÉDÉRALES.

Circulation de l'air

Le coffret comporte des ouvertures pour la ventilation, afin d'assurer le bon fonctionnement du produit et de le protéger contre la surchauffe; ces ouvertures ne doivent pas être obstruées ou recouvertes par un objet.

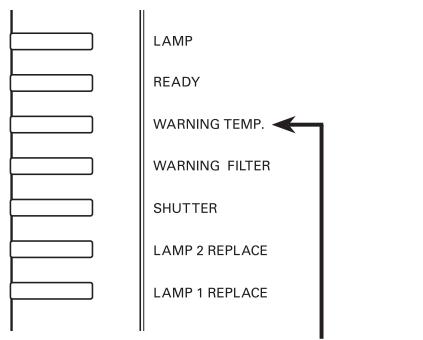

ATTENTION

L'air chaud est expulsé par les ouvertures de sortie d'air. Lorsque vous utilisez ou que vous installez le projecteur, prenez les précautions suivantes.

• Ne placez pas d'objets inflammables ou de bombe aérosol à proximité du projecteur, car de l'air chaud est expulsé par les ouvertures de ventilation.
• Veillez à ce que les ouvertures de sortie d'air soient situées à au moins 1 m des objets environnants.
• Ne touchez pas les parties périphériques de l'ouverture de sortie d'air, en particulier les vis et les pièces métalliques. Ces parties deviennent chaudes lorsque le projecteur fonctionne.
• Ne posez pas d'objets sur le coffret. Les objets posés sur le coffret risquent non seulement d'être endommagés, mais aussi ils risquent de s'enflammer sous l'effet de la chaleur dégagée par le projecteur.
• N'obstruez pas les orifices de ventilation avec du papier ou d'autres matériaux.
• Veillez à ce qu'il n'y ait aucun objet sous le projecteur. Si un objet se trouve sous le projecteur, celui-ci ne pourra pas aspirer d'air de refroidissement par la fente de ventilation inférieure.

Les ventilateurs dont le projecteur est équipé assurent son refroidissement. La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.

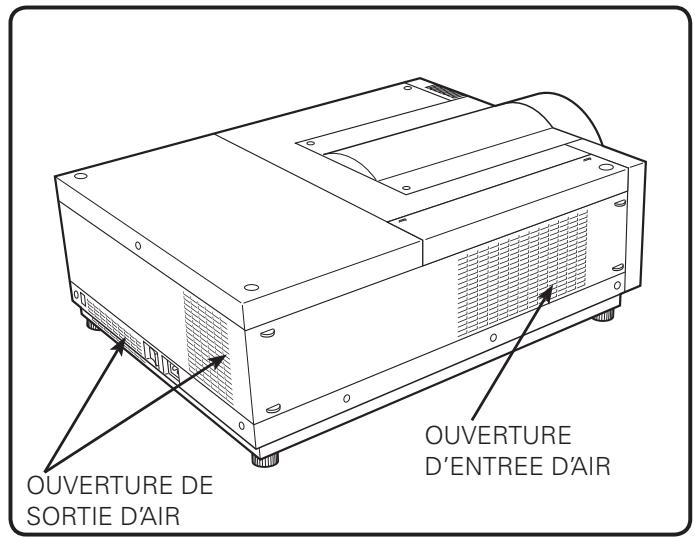

OUVERTURE DE SORTIE D'AIR OUVERTURE D'ENTREE D'AIR

IMPORTANT!

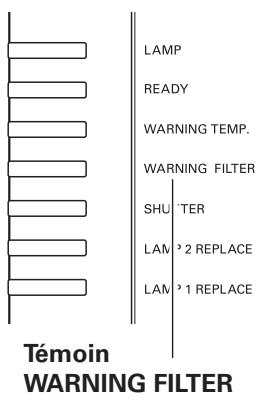

Entretien du filtre!!

Le projecteur utilise une lampe qui produit une chaleur considérable. Les ventilateurs de refroidissement et les ouvertures de ventilation permettent de dissiper la chaleur en aspirant de l'air dans l'appareil; le filtre est placé dans les ouvertures d'entrée d'air afin d'empêcher toute pénétration de poussière dans le projecteur.

Pour entretenir correctement le projecteur, il faut le nettoyer régulièrement. Eliminez les impuretés ou la poussière accumulées sur le projecteur.

Lorsque le projecteur atteint l'intervalle de temps réglé dans la minuterie, une icône de remplacement du filtre (fig.1) apparaît sur l'écran et le témoin WARNING FILTER s'allume sur le panneau supérieur (voir ci-dessous) pour indiquer qu'il faut remplacer le filtre.

Lorsque le projecteur détecte que le filtre est bouché et que la cartouche de filtre n'a plus de réserve de changements, une icône de remplacement du filtre (fig.2) apparaît sur l'écran et le témoin WARNING FILTER s'allume sur le panneau supérieur (voir ci-dessous). Arrêtez immédiatement d'utiliser le projecteur et remplacez la cartouche de filtre.

Si les ouvertures de ventilation sont bouchées et si vous ne nettoyez pas le projecteur pendant une longue période, vous risquez non seulement d'endommager le projecteur et d'avoir à effectuer des réparations coûteuses, mais aussi de causer des accidents ou un incendie.

Pour plus de détails concernant l'entretien du filtre, reportez-vous aux sections "Compteur du filtre" à la page 56 et "Entretien et nettoyage" aux pages 57-59.

Si le projecteur subit des dommages parce que vous avez utilisé un filtre sale ou que vous n'avez pas effectué l'entretien correctement, la garantie du projecteur sera annulée.

Panneau supérieur

Fig.1 Icône de remplacement du filtre

Fig.2 Icône de remplacement de la cartouche de filtre

Installation du projecteur à une position correcte

Utilisez correctement le projecteur en le plaçant à des positions correctes. Si vous le placez à une position incorrecte, vous risquez de réduire la durée de vie de la lampe, de causer un accident grave ou un incendie. Ce projecteur peut projeter les images en positions inclinées vers le haut, vers le bas, ou perpendiculairement au plan horizontal.

√ Remarques:

• Lorsque l'image est inversée dans les sens haut/bas et gauche/droite, mettez la fonction de plafond sur "On" (p.40, 44).
• Il est impossible d'utiliser le projecteur à une altitude supérieure à 3.000 mètres.

Précautions pour le positionnement

Lorsque vous installez le projecteur, évitez de le placer comme suit.

10° 10°

Ne penchez pas le projecteur de plus de 10 degrés d'un côté à l'autre.

10° 10°

Pour la projection vers le haut, n'inclinez pas le projecteur de plus de 10 degrés vers la droite et vers la gauche.

Ne placez pas le projecteur sur l'un de ses côtés pour projeter une image.

10° 10°

Pour la projection vers le bas, n'inclinez pas le projecteur de plus de 10 degrés vers la droite et vers la gauche.

PRECAUTION POUR LE MONTAGE AU PLAFOND

Pour monter le projecteur au plafond, il vous faut le kit de montage au plafond conçu spécialement pour ce projecteur. Si le projecteur n'est pas correctement monté, il risquera de tomber et de causer des accidents ou des blessures. Pour plus de détails, adressez-vous à votre revendeur. La garantie de ce projecteur ne couvre pas les dommages causés par l'utilisation d'un kit de montage au plafond non recommandé, ou par l'installation du kit de montage au plafond à un endroit inadéquat.

Déplacement du projecteur

Rétractez les pieds réglables pour éviter d'endommager la lentille et le coffret. Par mesure de sécurité, le concours d'au moins 2 personnes est recommandé pour tenir le projecteur des deux côtés lors du déplacement du projecteur, car le projecteur est lourd. Lorsqu'il faut absolument que le projecteur soit déplacé par une seule personne, cette personne doit saisir la poignée et procéder en faisant très attention. Ne saisissez pas le capuchon de fixation de lentille. Si vous le déplacez de façon incorrecte, vous risquez de vous blesser ou d'endommager le coffret.

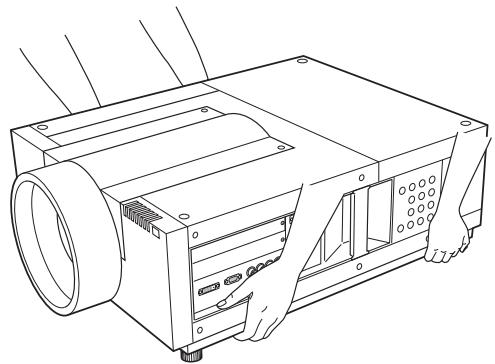

PRECAUTION POUR LE TRANSPORT DU PROJECTEUR

• Evitez absolument de laisser tomber ou de percuter le projecteur, sinon il pourrait subir des dommages ou présenter des anomalies de fonctionnement.
• Pour transporter le projecteur, utilisez un étui de transport adéquat.
• Ne confiez le transport du projecteur à un agent de transport qu'après l'avoir mis dans un étui de transport adéquat. Sinon, le projecteur risquerait d'être endommagé. Pour faire transporter le projecteur par un agent de transport, demandez conseil à votre revendeur.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.
• Ne transportez pas le projecteur avec une lentille de rechange installée.

Avis de la commission fédérale des communications

Cet appareil a été testé et jugé conforme aux limites des appareils numériques de classe A, conformément à l'article 15 des règlements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles lorsque cet appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément au mode d'emploi, il pourra produire des interférences affectant négativement les communications radio. L'utilisation de cet appareil dans une zone résidentielle risque de causer des interférences nuisibles, auquel cas l'utilisateur sera tenu de corriger les interférences à ses propres frais. N'effectuez aucun changement ou modification de l'équipement qui ne soit pas spécifié dans les instructions. Si vous effectuez de tels changements ou modifications, on pourra vous demander d'arrêter d'utiliser l'équipement.

Déclaration de Conformité d'Industry Canada

Cet appareil numérique de Classe A est conforme au ICES-003 canadien.

AVERTISSEMENT

Cet équipement appartient à la classe A. Il est susceptible de produire des interférences dans les zones résidentielles; dans ce cas, l'utilisateur pourra être tenu de prendre les mesures correctives appropriées.

NORMES DU CORDON D'ALIMENTATION SECTEUR

Le cordon d'alimentation secteur fourni avec ce projecteur est conforme aux normes d'utilisation du pays où vous l'avez acheté.

Cordon d'alimentation secteur pour les Etats-Unis et le Canada:

Le cordon d'alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA). Le cordon d'alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant. N'essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

MASSE

Cordon d'alimentation secteur pour le Royaume-Uni:

Ce cordon est déjà équipé d'une fiche moulée possédant un fusible, dont la valeur est indiquée sur la face de la broche de la fiche. Si vous devez remplacer le fusible, un fusible BS 1362 de même calibre approuvé par ASTA et portant la marque ◆ doit être utilisé. Si le cache du fusible est détachable, n'utilisez jamais la fiche sans son cache.

Si vous avez besoin de remplacer le fusible, veillez à ce qu'il soit d'une couleur identique à celle que vous pouvez voir sur la face de la broche de la fiche (rouge ou orange). Vous pouvez vous procurer les caches de fusibles au service des pièces indiqué dans votre mode d'emploi. Si la fiche fournie n'est pas adaptée à votre prise de courant, veuillez la couper et la détruire.

Vous devez préparer correctement l'extrémité du cordon souple et fixer la fiche adéquate.

AVERTISSEMENT: IL EST DANGEREUX D'INTRODUIRE UNE FICHE DONT LE CORDON FLEXIBLE EST DENUDE DANS UNE PRISE DE COURANT SOUSTENSION.

Les fils du cordon secteur de cet appareil possèdent des couleurs correspondant aux codes suivants:

Vert et jaune .... Masse Bleu .... Neutre Brun .... Conducteur

Comme les couleurs des fils du cordon secteur de cet appareil peuvent ne pas correspondre aux marques de couleurs identifiant les bornes de votre fiche, procédez comme suit:

Le fil vert et jaune doit être connecté à la borne de la fiche marquée de la lettre E ou du symbole de masse de sécurité 12 , ou colorée en vert ou en vert et jaune.

Le fil bleu doit être connecté à la borne marquée de la lettre N ou colorée en noir. Le fil brun doit être connecté à la borne marquée de la lettre L ou colorée en rouge.

AVERTISSEMENT: CET APPAREIL DOIT ETRE MIS A LA MASSE.

LA PRISE DE COURANT DOIT ETRE INSTALLEE A PROXIMITE DE L'APPAREIL, ET ETRE FACILEMENT ACCESSIBLE.

Avant ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑤ ⑨

Arrière 11 12 13 11 * 10 ⑤ 14 15 5

① Capuchon de fixation de lentille
② Lentille de projection (en option)
③ Témoins
④ Récepteur de télécommande infrarouge (avant)
⑤ Pieds réglables
⑥ Bornes et connecteurs
⑦ Poignée
⑧ Commandes latérales
⑨ Couvercle de la lampe

⑩ Récepteur de télécommande infrarouge (arrière)
⑪ Ouverture de sortie d'air

ATTENTION

L'air chaud est expulsé par l'ouverture de sortie d'air. Ne placez pas d'objets sensibles à la chaleur à proximité de ce côté.

⑫ Interrupteur d'alimentation principal
⑬ Connecteur du cordon secteur
⑭ Ouverture d'entrée d'air
⑮ Filtre à air

\* Logement de sécurité Kensington

Ce logement a été conçu pour un verrou Kensington utilisé pour empêcher tout vol du projecteur.

*Kensington est une marque déposée de ACCO Brands Corporation.

Bornes et connecteurs

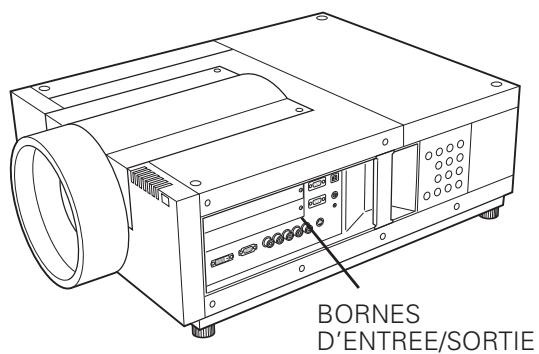

1 2 INPUT 3 SERIAL PORT IN USB 3 INPUT 4 SERIAL PORT OUT R/C JACK 4 RESET DIGITAL (DVI-D) ANALOG G B R H/HV V S-VIDEO VIDEO/Y Pb/Cb Pr/Cr INPUT 1 INPUT 2 5 6 7 8 * *

① BORNE D'ENTREE DE PORT SERIE

Si vous commandez le projecteur par ordinateur, vous devez brancher un câble (non fourni) de votre ordinateur à cette borne.

② BORNE DE SORTIE DE PORT SERIE

Cette borne émet le signal provenant de SERIAL PORT IN. Vous pouvez commander plus de deux projecteurs avec un seul ordinateur en branchant l'entrée de port série (SERIAL PORT IN) d'un autre projecteur à cette borne.

③ CONNECTEUR USB (série B)

Le connecteur USB est utilisé pour effectuer des travaux d'entretien sur le projecteur.

④ CONNECTEUR R/C

Lorsque vous utilisez la télécommande avec fil, branchez la télécommande avec fil à ce connecteur à l'aide d'un câble de télécommande (non fourni).

\* Touche de REMISE A ZERO (RESET)

Il est possible que le microprocesseur incorporé qui commande cet appareil présente parfois des anomalies de fonctionnement et qu'il soit nécessaire de le réinitialiser. Pour ce faire, appuyez sur la touche RESET avec un stylo; l'appareil s'éteindra puis redémarrera alors. N'utilisez la fonction REMISE A ZERO que quand c'est absolument nécessaire.

⑤ BORNE D'ENTREE DVI

Branchez la sortie d'ordinateur (numérique/analogique type DVI-I) à cette borne (Reportez-vous à la page 20).

Il est aussi possible de connecter le signal HD (HDCP compatible) (Reportez-vous à la page 21).

⑥ BORNE D'ENTREE D-sub 15 BROCHES

Branchez la sortie d'ordinateur (type D-sub 15 broches analogique) à cette borne (Reportez-vous à la page 20).

⑦ 5 CONNECTEURS D'ENTREE BNC

Branchez le signal de sortie vidéo composite ou component de l'équipement vidéo aux connecteurs VIDEO/Y, Pb/Cb et Pr/Cr, ou branchez le signal de sortie d'ordinateur (5 type BNC [vert, bleu, rouge, synchro horiz. et synchro vert.]) aux connecteurs G, B, R, H/V et V (p.20, 21).

⑧ CONNECTEUR D'ENTREE S-VIDEO

Branchez le signal de sortie S-VIDEO d'un équipement vidéo à ce connecteur (p.21).

Commandes latérales et témoins

TEMOINS COMMANDES LATERALES

Commandes latérales

① Touche ON/STAND-BY

Utilisée pour allumer et éteindre le projecteur (p.23, 24).

② Touche ZOOM

Agrandissement et réduction des images au zoom (p.27).

③ Touche MENU

Utilisée pour ouvrir ou fermer le menu à l'écran (p.25, 26).

④ Touches de POINTAGE

- Sélectionnent un élément ou règlent une valeur sur le menu à l'écran.

- Effectuent un panning de l'image en mode de ZOOM DIGITAL + (p.40).

⑤ Touche SHUTTER

Pour fermer et ouvrir l'obturateur incorporé (p.27).

⑥ Touche AUTO PC ADJ.

Ajuste automatiquement l'image de l'ordinateur à son réglage optimal (p.27).

⑦ Touche LENS SHIFT

Pour sélectionner la fonction Décaler image (p.27).

⑧ Touche FOCUS

Pour régler la mise au point (p.27).

⑨ Touche INPUT

Pour sélectionner la source d'entrée INPUT 1, INPUT 2, INPUT 3 ou INPUT 4 (p.31-33).

⑩ Touche SELECT

Utilisé pour exécuter l'élément sélectionné. Il permet aussi d'agrandir l'image en mode Zoom digital (p.40).

⑪ Touche INFORMATION

Faite apparaître les informations relatives à la source d'entrée (p.28).

Témoins

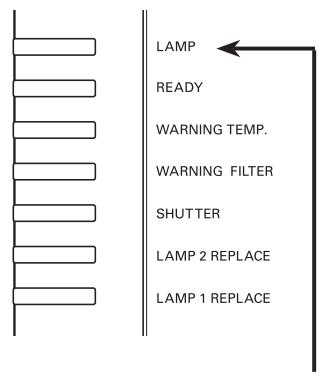

	1	LAMP
	2	READY
	3	WARNING TEMP.
	4	WARNING FILTER
	5	SHUTTER
	6	LAMP 2 REPLACE
	7	LAMP 1 REPLACE

① Témoin LAMP

Ce témoin est éclairé faiblement lorsque le projecteur est allumé. Il est éclairé vivement lorsque le projecteur est en mode veille (p.72 - 74).

② Témoin READY

Ce témoin s'allume en vert lorsque le projecteur est prêt à être allumé. Il clignote en vert en mode d'extinction automatique (p.52, 72 - 74).

③ Témoin WARNING TEMP.

Ce témoin clignote en rouge lorsque la température interne du projecteur est trop élevée (p.65, 72 - 74).

④ Témoin WARNING FILTER

– Il clignote lentement lorsqu'un changement du filtre est en cours (p.57, 72).
- Il clignote rapidement lorsque le changement du filtre ne se produit pas correctement, ou que la cartouche de filtre n'est pas installée (p.57, 74).
– Il s'allume en orange lorsqu'un encrassement du filtre est détecté, ou que le compteur du filtre atteint une durée réglée dans la minuterie, exigeant le remplacement immédiat du filtre/cartouche de filtre (p.56, 57, 74).

⑤ Témoin SHUTTER

Ce témoin s'allume en bleu lorsque l'obturateur est fermé (p.72).

⑥ Témoin LAMP 2 REPLACE

S'allume en orange lorsque la durée de vie de la lampe de projection 2 arrive à son terme (p.61, 73).

⑦ Témoin LAMP 1 REPLACE

S'allume en orange lorsque la durée de vie de la lampe de projection 1 arrive à son terme (p.61, 73).

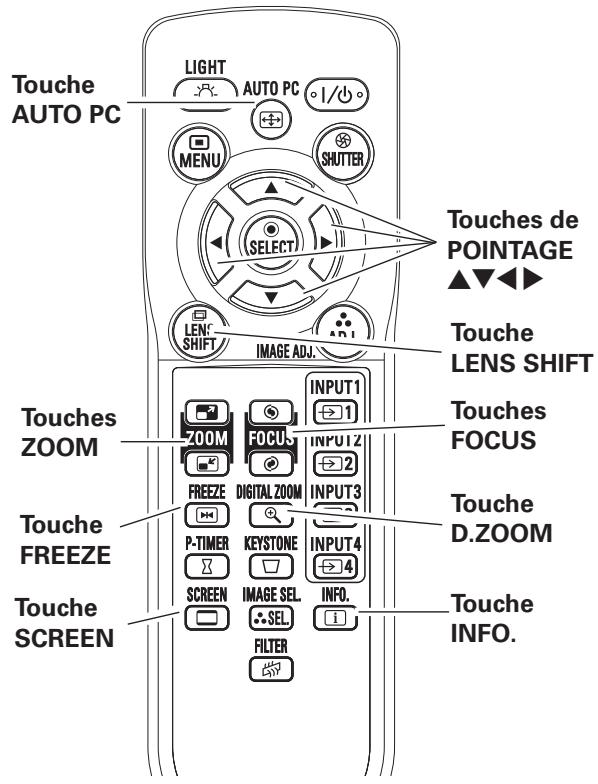

Télécommande

LIGHT AUTO PC I/O MENU SHUTTER SELECT LENS SHIFT IMAGE ADJ. ADJ. INPUT1 1 ZOOM FOCUS INPUT2 2 FREEZE DIGITAL ZOOM INPUT3 8 P-TIMER KEystone INPUT4 4 SCREEN IMAGE SEL. INFO. i SEL FILTER 21 11 12 13 14 15 16 17 18 19 20

√ Remarques:

Pour garantir la sécurité des opérations, veuillez observer les précautions suivantes:

• Ne pliez pas, ne laissez pas tomber la télécommande, ne l'exposez pas à l'humidité ou à la chaleur.
• Pour le nettoyage, utilisez un chiffon doux et sec. N'appliquez pas de benzine, de diluant, de produit vaporisé ou de produit chimique sur la télécommande.

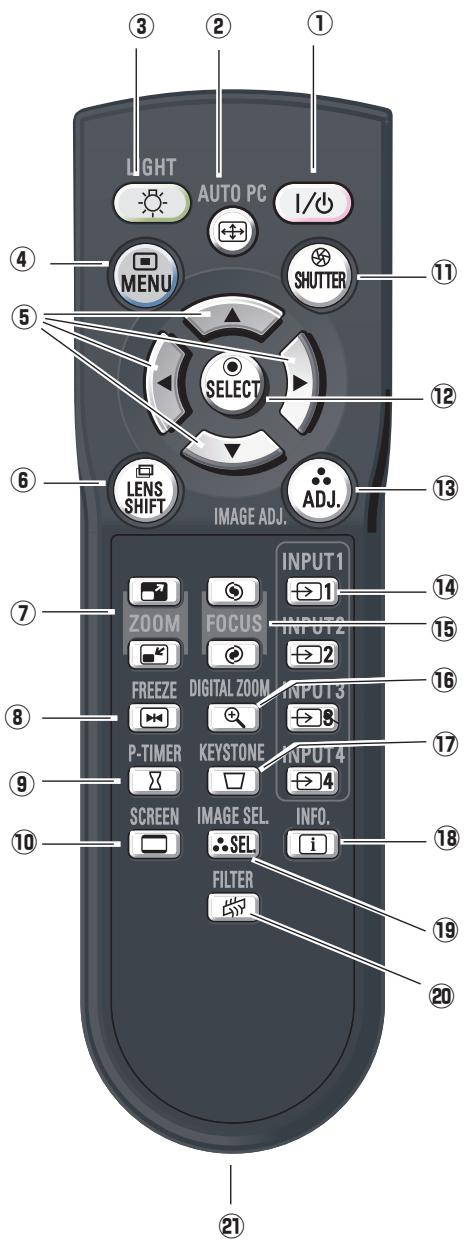

① Touche ON/STAND-BY
Utilisée pour allumer et éteindre le projecteur. (p.23, 24)
② Touche AUTO PC
Ajuste automatiquement l'image de l'ordinateur à son réglage optimal. (p.29, 35)
③ Touche LIGHT
Elle enclenche l'éclairage des touches de la télécommande pendant environ 10 secondes.
④ Touche MENU
Utilisée pour ouvrir ou fermer le menu à l'écran. (p.25, 26)
⑤ Touches de POINTAGE ▲▼◀▶
- Sélectionnent un élément ou règlent une valeur sur le menu à l'écran.
- Effectuent un panning de l'image en mode de ZOOM DIGITAL +/- (p.40)
⑥ Touche LENS SHIFT
Pour sélectionner la fonction de décalage de lentille. (p.27, 29)
⑦ Touches ZOOM
Agrandissement et réduction des images au zoom.
⑧ Touche FREEZE
Pour immobiliser l'image sur l'écran. (p.29)
⑨ Touche P-TIMER
Actionne la fonction de minuterie (P-timer). (p.30)
⑩ Touche SCREEN
Sélectionne une taille d'écran. (p.39, 40)
⑪ Touche SHUTTER
Ferme l'obturateur incorporé pour bloquer la lumière. (p.27, 30)
⑫ Touche SELECT
– Exécute l'élément sélectionné.
- Agrandit/compresse l'image en mode de ZOOM DIGITAL. (p.40)
⑬ Touche IMAGE ADJ.
Elle permet de passer en mode de réglage du niveau d'image. (p.45 - 47)

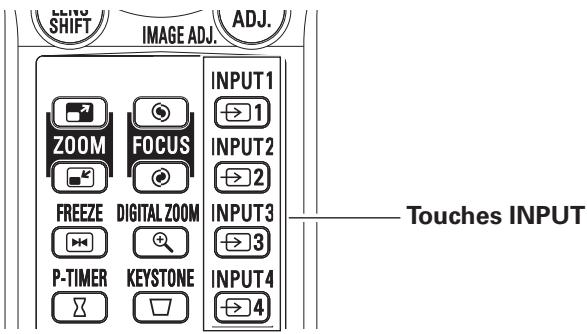

⑭ Touches INPUT 1, 2, 3, 4
Pour sélectionner une source d'entrée. (p.31 - 33)
⑮ Touches FOCUS
Pour régler la mise au point. (p.29)
⑯ Touche D.ZOOM
Pour sélectionner le mode de zoom digital +/- et redimensionner l'image. (p.40)
⑰ Touche KEYSTONE
Corrige la déformation du trapèze. (p.30, 40, 44)
⑱ Touche INFO.
Faite apparaître les informations relatives à la source d'entrée. (p.28)

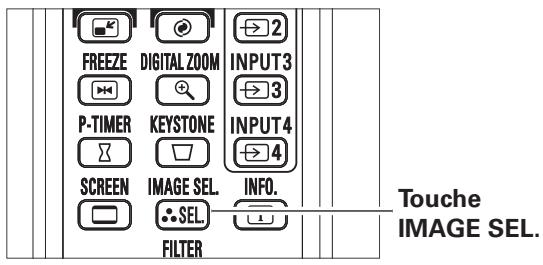

⑲ Touche IMAGE SEL.
Pour sélectionner le niveau d'image. (p.38, 42)
⑳ Touche FILTER
Pour enclencher le changement de filtre. (p.30)
⑳ Connecteur de télécommande avec fil
Branchez le câble de télécommande (non fourni) à ce connecteur lorsque vous utilisez celle-ci comme télécommande avec fil.

Installation des piles de la télécommande

1 Appuyez sur le couvercle vers le bas et faites-le glisser.

2 Installez des piles neuves dans le compartiment.

3 Replacez le couvercle du compartiment des piles.

Tirez le couvercle vers le haut et enlevez-le.

2 piles format AA Pour assurer une bonne orientation des polarités (+ et −), veillez à ce que les bornes des piles soient fermement en contact avec les broches du logement.

Pour vous assurer d'un fonctionnement correct, respectez les précautions suivantes.

● Utilisez (2) piles format AA ou LR6 au alcalines.
- Remplacez toujours les piles par jeux.
- N'utilisez pas une nouvelle pile avec une pile usée.
- Evitez tout contact avec de l'eau ou d'autres liquides.
- N'exposez pas les télécommandes à une humidité excessive ou à la chaleur.
- Ne faites pas tomber la télécommande.
- Si les piles ont fuit dans la télécommande, essuyez le compartiment des piles et installez de nouvelles piles.
- Risque d'explosion si les piles sont remplacées par un type de piles incorrect.
- Jetez les piles usées conformément aux instructions.

Récepteurs de télécommande et plage de fonctionnement

Dirigez la télécommande vers le projecteur (récepteurs de télécommande infrarouge) lorsque vous appuyez sur les touches. La plage de fonctionnement maximale de la télécommande est de 5 m et 60 degrés environ, depuis l'avant ou l'arrière du projecteur.

Les récepteurs de télécommande infrarouge se trouvent à l'avant et à l'arrière du projecteur. Vous pouvez utiliser commodément les deux récepteurs (p.10, 52).

√ Remarque:

- Lorsque vous suspendez le projecteur au plafond, sélectionnez le récepteur de télécommande infrarouge situé le plus loin de l'éclairage fluorescent (p.52).

Télécommande avec fil

La télécommande peut être utilisée comme télécommande avec fil. Vous pouvez utiliser cette télécommande comme télécommande avec fil. La télécommande avec fil vous aide à utiliser la télécommande hors de la plage de fonctionnement (5 m). Branchez la télécommande au projecteur par l'intermédiaire du câble de télécommande (vendu séparément). Lorsqu'elle est branchée par l'intermédiaire du câble de télécommande, la télécommande n'émet pas de signal sans fil.

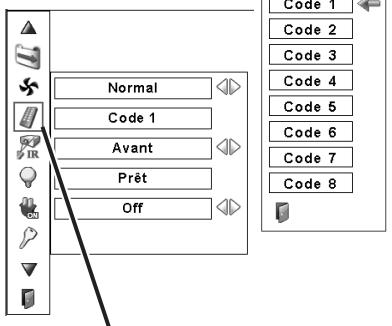

Code de télécommande

Les huit différents codes de télécommande (Code 1-Code 8) sont assignés à ce projecteur. La commutation des codes de télécommande permet d'éviter les interférences produites par d'autres télécommande lorsque plusieurs projecteurs ou plusieurs équipements vidéo placés côte à côte sont utilisés simultanément. Changez tout d'abord le code de télécommande du projecteur avant de changer celui de la télécommande. Reportez-vous à "Télécommande" dans le menu Réglage à la page 52.

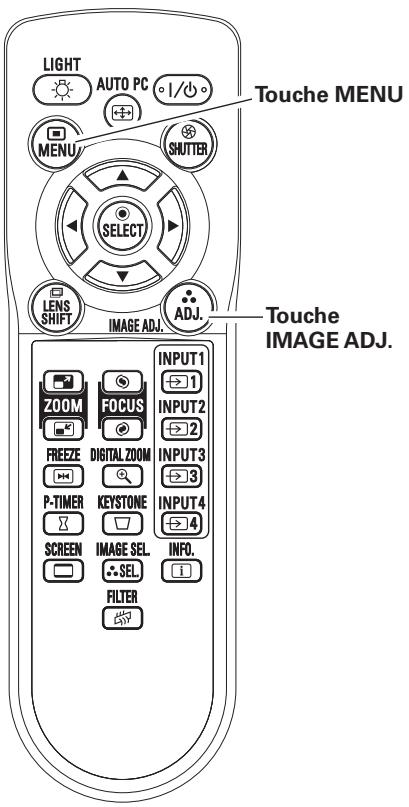

1 Mettez le commutateur Reset sur la "Position d'utilisation" sur le couvercle du compartiment au dos de la télécommande.
2 Tout en maintenant la touche MENU enfoncée, exercez des pressions successives sur la touche IMAGE ADJ. le nombre de fois correspondant au numéro de code de télécommande pour le projecteur.

Code de télécommande	Nombre de pressions successives sur la touche IMAGE ADJ.
Code 1	1
Code 2	2
Code 3	3
Code 4	4
Code 5	5
Code 6	6
Code 7	7
Code 8	8

Position d'utilisation ← Position de remise Commutateur de remise

LIGHT AUTO PC 1/0 MENU SHUTTER SELECT LENS SHIFT IMAGE ADJ. ADJ. Touche MENU Touche IMAGE ADJ. ZOOM FOCUS INPUT1 1 INPUT2 2 FREEZE DIGITAL ZOOM INPUT3 3 P-TIMER KEystone INPUT4 4 SCREEN IMAGE SEL. INFO. SEL. FILTER

Installation de la lentille

Avant d'installer le projecteur, installez la lentille de projection sur le projecteur.

Avant de procéder à l'installation, vérifiez où le projecteur doit être utilisé, et préparez une lentille adéquate. Pour plus de détails concernant les spécifications de la lentille de projection, adressez-vous au revendeur du projecteur.

- N'utilisez pas la lentille en option ci-dessous pour ce projecteur. Sinon, des dommages risqueraient de s'ensuivre.

N° de modèle de lentille : LNS-T01, LNS-T01Z

• L'installation et le remplacement de la lentille doivent être confiés à un technicien d'entretien qualifié.
• Lorsque vous configurez le projecteur après avoir installé la lentille, veillez à remettre le capuchon de lentille en place pour protéger la surface de la lentille.
• Lorsque vous transportez le projecteur ou que vous le saisissez, veillez à ne pas toucher la lentille avec les mains. Ceci risquerait d'endommager la lentille, le coffret ou les pièces mécaniques.

Positionnement du projecteur

Ce projecteur est conçu pour projeter une image sur une surface plane.

√ Remarque:

- La luminosité de la salle a une grande influence sur la qualité de l'image. Il est conseillé de baisser l'éclairage ambiant pour obtenir des images plus belles.

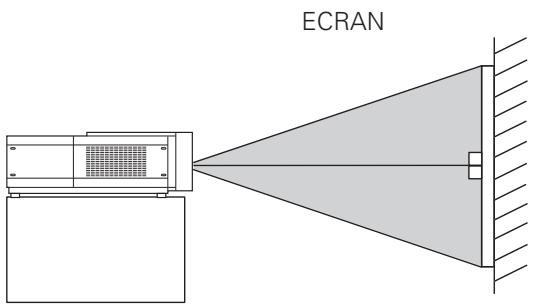

ECRAN

Réglage du décalage de lentille

Grâce à la fonction de décalage de lentille motorisé, vous pouvez déplacer la lentille de projection latéralement et verticalement. Cette fonction permet de faciliter le positionnement des images sur l'écran. (Reportez-vous à la page 27.)

La position de l'affichage peut être décalée vers le haut jusqu'à 88% de sa hauteur.

Lorsque la lentille est décalée à fond vers le haut.

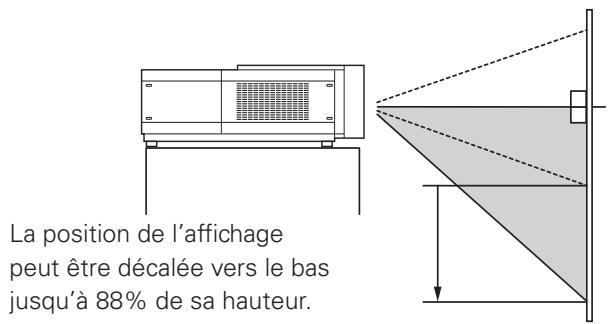

La position de l'affichage peut être décalée vers le bas jusqu'à 88% de sa hauteur.

Lorsque la lentille est décalée à fond vers le bas.

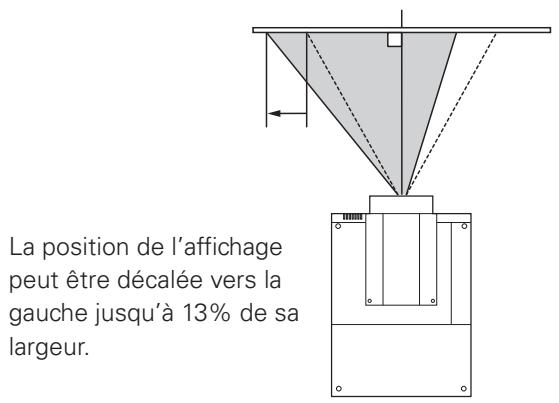

La position de l'affichage peut être décalée vers la gauche jusqu'à 13% de sa largeur.

Lorsque la lentille est décalée à fond vers la gauche.

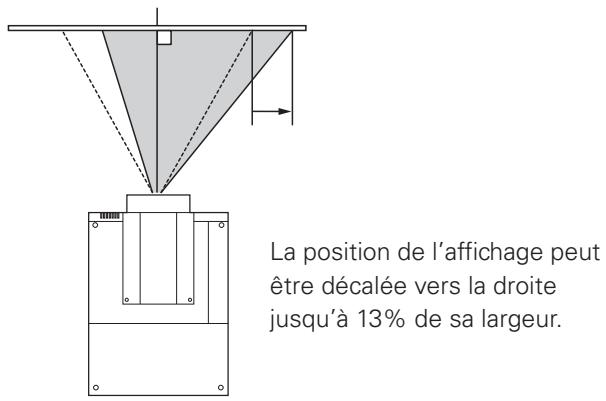

La position de l'affichage peut être décalée vers la droite jusqu'à 13% de sa largeur.

Lorsque la lentille est décalée à fond vers la droite.

Réglage de la hauteur et du niveau de l'image

Il est possible de régler l'angle de projection à 2,8 degrés au maximum vers le haut et vers le bas respectivement, en tournant les pieds avant et arrière.

Pour élever le projecteur, tournez les pieds dans le sens des aiguilles d'une montre.

Pour abaisser le projecteur ou pour rétracter les pieds réglables, tournez les pieds dans le sens inverse des aiguilles d'une montre.

Pour corriger la déformation du trapèze, appuyez sur la touche KEYSTONE de la télécommande ou sélectionnez Trapèze dans le menu (reportez-vous aux pages 14, 30, 40, 44).

Ne tournez pas les pieds réglables lorsque la ligne rouge marquée sur les pieds réglables est visible. Les pieds réglables risqueraient alors de se détacher.

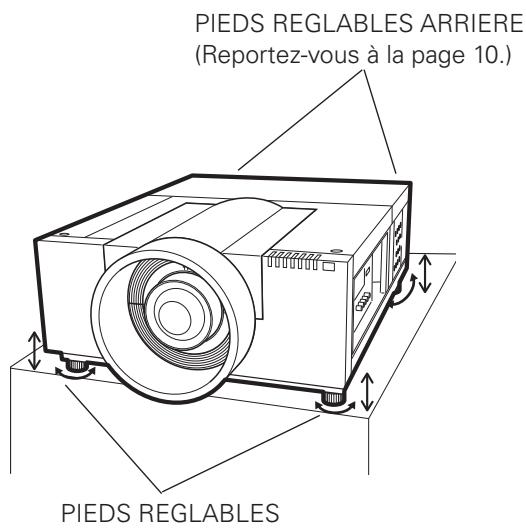

PIEDS REGULARIES ARRIERE (Reportez-vous à la page 10.) PIEDS REGULARIES

Bornes du projecteur

Le projecteur possède deux logements de carte d'interface remplaçable. Les fonctions du projecteur peuvent être étendues en installant les cartes d'interface en option dans les logements de bornes. 2 logements vides (entrées 3 et 4) sont fournis à l'achat du projecteur.

Pour plus de détails concernant les cartes d'interface en option, adressez-vous au revendeur du projecteur.

BORNES D'ENTREE/SORTIE

2 LOGEMENTS DE BORNES (réglés en usine)

INPUT 3 SERIAL PORT IN USB R/C JACK RESET INPUT 4 SERIAL PORT OUT G B R H/HV V S-VIDEO VIDEO/Y Pb/Cb Pr/Cr DIGITAL (DVI-D) ANALOG INPUT 1 INPUT 2

Borne DVI / D-sub 15
Borne 5-BNC / Vidéo

Remplacement de la borne

√ Remarque:

- Lorsque vous remplacez la carte d'interface, éteignez le projecteur, mettez l'interrupteur d'alimentation principal sur la position OFF et débranchez le cordon secteur de la prise secteur.

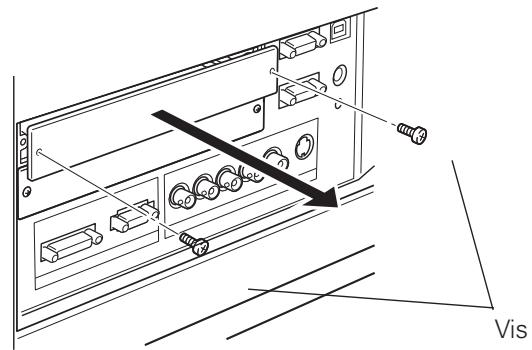

1 Retirez 2 vis de la carte d'interface.
2 Tirez la carte d'interface vers l'extérieur.
3 Remplacez la carte d'interface. Insérez la nouvelle carte d'interface le long du guide pour engager la fiche dans la prise.
4 Serrez les vis pour fixer la carte d'interface.

REMARQUES CONCERNANT LA COMMANDE OU L'UTILISATION DE LA CARTE D'INTERFACE EN OPTION

Pour commander ou utiliser une carte d'interface en option, adressez-vous à votre revendeur. Lorsque vous contactez votre revendeur, communiquez-lui le numéro de contrôle d'option (Op.cont.No.) figurant dans le menu situé en bas du menu d'informations. (Reportez-vous à la page 28.)

Fiche
L'illustration représente la borne Dual-SDI.

Branchement à un ordinateur

Câbles utilisés pour la connexion

• Câble VGA (D-sub 15 broches)*
• Câble DVI
• Câble BNC (BNC x 5)

Débranchez les cordons d'alimentation du projecteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Branchement à un équipement vidéo

Câbles utilisés pour la connexion

• Câble Vidéo (BNC x 3, BNC x 1)
• Câble VGA Scart
• Câble DVI
• Câble S-Vidéo

(Câbles non fournis avec ce projecteur.)

Source vidéo (exemple)
Magnétoscope à cassette

Lecteur de disques vidéo

Appareil de sortie vidéo component (tel qu'un lecteur DVD ou qu'un téléviseur haute définition)

Sortie Vidéo component Y Pb/Cb Pr/Cr
Sortie S-Vidéo

Sortie numérique (compatible avec HDCP)
Sortie Scart à 21 broches RGB
Sortie Vidéo composite

Câble DVI

Câble VGA Scart

Câble S-Viséo

S-VIDEO

Bornes du projecteur

Débranchez les cordons d'alimentation du projecteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Branchement du cordon d'alimentation secteur

Ce projecteur utilise des tensions d'entrée nominale de 100 - 120 V CA ou 200 - 240 V CA. Il est conçu pour fonctionner avec des systèmes d'alimentation monophasée possédant un conducteur neutre mis à la masse. Pour réduire le risque d'électrocution, ne le branchez dans aucun autre type de système d'alimentation. Si vous avez des doutes concernant le type d'alimentation utilisé, adressez-vous à votre revendeur agréé ou à un centre de service. Connectez tous les équipements périphériques au projecteur avant d'allumer le projecteur.

ATTENTION

La prise de courant doit se trouver à proximité de cet appareil et être facilement accessible.

√ Remarque:

- Débranchez le cordon d'alimentation secteur lorsque vous n'utilisez pas l'appareil. Lorsque ce projecteur est raccordé à une prise de courant par le cordon d'alimentation secteur, l'appareil est en mode d'attente et consomme une petite quantité de courant.

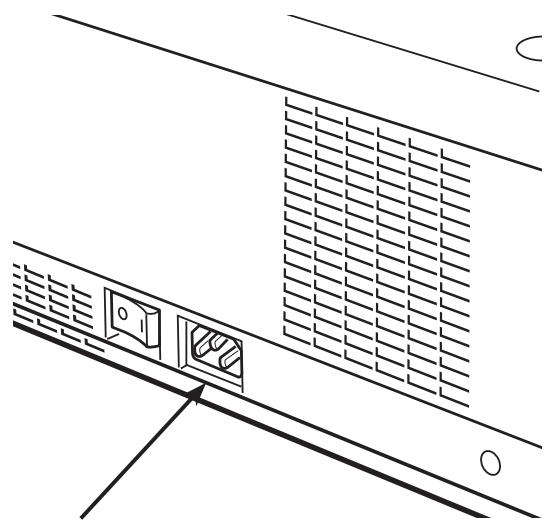

Branchez le cordon d'alimentation secteur (fourni) au projecteur.

REMARQUE CONCERNANT LE CORDON D'ALIMENTATIONLe cordon d'alimentation secteur doit être conforme aux normes d'utilisation en vigueur dans le pays où vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous référant au tableau ci-dessous; il faut utiliser le cordon d'alimentation secteur adéquat. Si le cordon d'alimentation secteur fourni n'est pas adapté à la prise secteur, adressez-vous à votre revendeur.
Côté projecteur	Côté prise secteur
Vers le connecteur du cordon d'alimentation du projecteur.	Pour les Etats-Unis et le CanadaVers la prise secteur (120 V AC)	Pour l'Europe continentaleVers la prise secteur (200 - 240 V AC)	Pour le Royaume-Unia priseur(200 - 240 V AC)

Mise sous tension du projecteur

1 Accomplir tous les branchements périphériques (avec l'ordinateur, le magnétoscope, etc.) avant d'allumer le projecteur.
2 Branchez le cordon secteur du projecteur à une prise secteur, puis mettez l'interrupteur d'alimentation principal sur ON. Le témoin LAMP s'allume en rouge et le témoin READY s'allume en vert.
3 Appuyez sur la touche ON/STAND-BY des commandes latérales ou de la télécommande. Le témoin LAMP s'éclaire faiblement en rouge et les ventilateurs de refroidissement se mettent à tourner. L'affichage des préparatifs apparaît sur l'écran et le compte à rebours commence.
4 Une fois le compte à rebours terminé, la source d'entrée qui a été sélectionnée en dernier et l'icône du mode des lampes (reportez-vous à la page 60) apparaissent sur l'écran.

Si le projecteur est verrouillé avec un code PIN, la boîte de dialogue Entrée du code PIN apparaît. Entrez le code PIN comme indiqué ci-dessous.

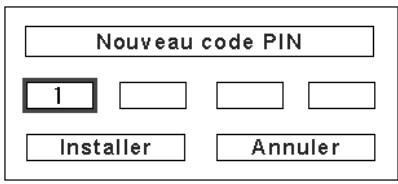

Entrer un code PIN

Utilisez les touches de POINTAGE ▲▼ des commandes latérales ou de la télécommande pour entrer un chiffre. Appuyez sur la touche de POINTAGE ▶ pour fixer le chiffre, et placez le pointeur à cadre rouge sur la case suivante. Le chiffre est alors changé en “*”. Répétez cette étape pour accomplir l’entrée d’un numéro à quatre chiffres. Après avoir entré le numéro à quatre chiffres, placez le pointeur sur “Installer”. Appuyez sur la touche SELECT afin de pouvoir commencer à utiliser le projecteur.

Si vous avez fixé un chiffre incorrect, utilisez la touche de POINTAGE ◀ pour placer le pointeur sur le chiffre que vous voulez corriger, puis entrez le chiffre correct.

Si vous avez entré un code PIN incorrect, "Code PIN" et le numéro (****) deviennent rouges pendant un instant. Refaites les opérations depuis le début pour entrer le code PIN correct.

Qu'est-ce qu'un code PIN?

Un code PIN (numéro d'identification personnel) est un code de sécurité qui permet à la personne qui le connaît d'utiliser le projecteur. En établissant un code PIN, vous empêchez toute utilisation du projecteur par des personnes non autorisées.

Un code PIN est un numéro à quatre chiffres. Pour plus de détails concernant l'opération de verrouillage du projecteur avec votre code PIN, reportez-vous à la rubrique Fonction de Verrouillage par code PIN dans la section Réglages à la page 53, 54.

16 SANYO

L'affichage de préparatifs disparaît après 20 secondes.

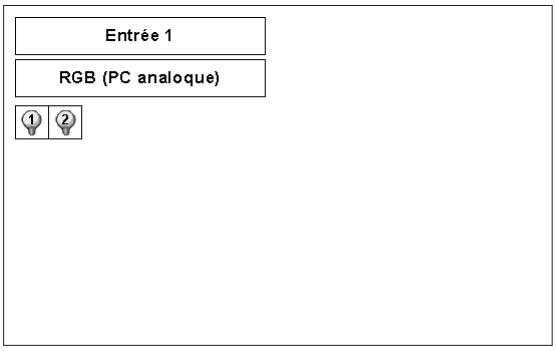

Source d'entrée sélectionnée et Commande de lampe

Entrée 1 RGB (PC analogue) ① ② Mode des lampes

Pour plus de détails concernant l'état de contrôle de la lampe, reportez-vous à la page 60.

√ Remarque:

- Il est possible que l'icône de remplacement de la lampe et l'icône d'alarme du filtre apparaissent sur l'écran, selon l'état d'utilisation du projecteur.

Boîte de dialogue Entrée du code PIN


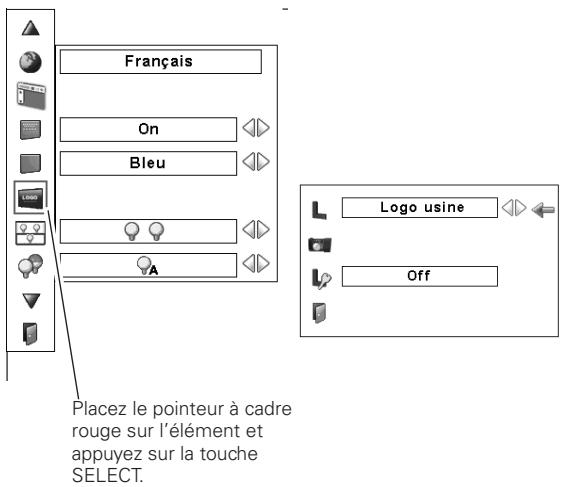

√ Remarques:

• Lorsque la fonction de Sélection logo est hors circuit, le logo n'apparaît pas sur l'écran (p.49).
• Lorsque "Arrêt capte.à reb." ou "Off" est sélectionné dans la fonction Affichage, le compte à rebours n'apparaît pas sur l'écran (p.48).
• Pendant la durée du compte à rebours, toutes les opérations sont inutilisables.
• Si vous n'entrez pas le numéro de code PIN correct pendant 3 minutes après que la boîte de dialogue du code PIN soit apparue, le projecteur s'éteindra automatiquement.
• "1234" a été réglé comme code PIN initial à l'usine.

PRECAUTION D'UTILISATION DU CODE PIN

Si vous oubliez votre code PIN, il ne sera plus possible de mettre le projecteur en marche. Etablissez un nouveau code PIN avec le plus grand soin, écrivez-le dans la colonne à la page 80 de ce manuel, et conservez-le à portée de main. Si vous perdez ou oubliez le code PIN, adressez-vous à votre revendeur ou à un centre de service.

Mise hors tension du projecteur

1 Appuyez sur la touche ON/STAND-BY des commandes latérales ou de la télécommande; le message "Éteindre?" apparaît alors sur l'écran.
2 Appuyez à nouveau sur la touche ON/STAND-BY des commandes latérales ou de la télécommande pour éteindre le projecteur. Le témoin LAMP s'éclaire vivement et le témoin READY s'éteint. Une fois que le projecteur s'est éteint, les ventilateurs de refroidissement fonctionnent. Il est impossible de rallumer le projecteur pendant cette période de refroidissement.
3 Une fois que le projecteur s'est suffisamment refroidi, le témoin READY s'allume en vert; vous pouvez alors rallumer le projecteur. Pour éteindre l'interrupteur d'alimentation principal, attendez que le projecteur se soit complètement refroidi.
4 Débranchez le cordon secteur de la prise secteur.

POUR CONSERVER LA DUREE DE VIE DE LA LAMPE, APRES AVOIR ALLUME LE PROJECTEUR, ATTENDEZ AU MOINS CINQ MINUTES AVANT DE L'ÉTEINDRE. NE DEBRANCHEZ PAS LE CORDON SECTEUR PENDANT QUE LES VENTILATEURS DE REFROIDISSEMENT TOURNENT, OU AVANT QUE LE TEMOIN READY SOIT REDEVENU VERT. SINON, LA DUREE DE VIE DE LA LAMPE SERA REDUITE.

NE FAITES PAS FONCTIONNER LE PROJECTEUR DE FAÇON CONTINUE SANS JAMAIS L'ETEINDRE. CETTE UTILISATION CONTINUE RISQUE DE REDUIRE LA DUREE DE VIE DE LA LAMPE. ETEIGNEZ LE PROJECTEUR ET LAISSEZ-LE ETEINT ENVIRON UNE HEURE PAR 24 HEURES.

√ Remarques:

• Lorsque la fonction de Démarrage rapide est activée, le projecteur est allumé automatiquement en connectant simplement le cordon d'alimentation secteur à une prise secteur (p.53).
• La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.
• Si le témoin WARNING TEMP. clignote en rouge, reportez-vous à la section "Témoins d'alarme" à la page 65.
• Il est impossible d'allumer le projecteur pendant la période de refroidissement lorsque le témoin READY est éteint. Vous pourrez rallumer le projecteur après que le témoin READY soit redevenu vert.

Le message "Éteindre?" disparaît 4 seconde plus tard.

Utilisation du menu à l'écran

Vous pouvez régler ou configurer le projecteur en utilisant le menu à l'écran. Pour plus de détails concernant la procédure utilisée pour effectuer les réglages, reportez-vous aux sections correspondantes dans ce mode d'emploi.

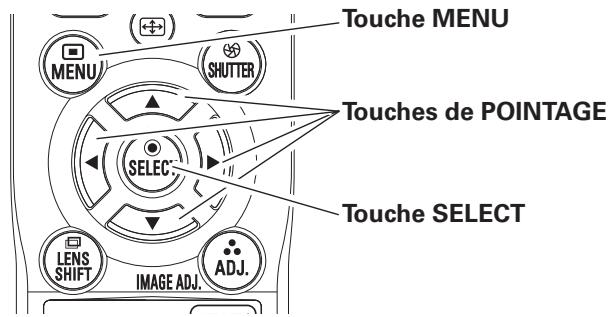

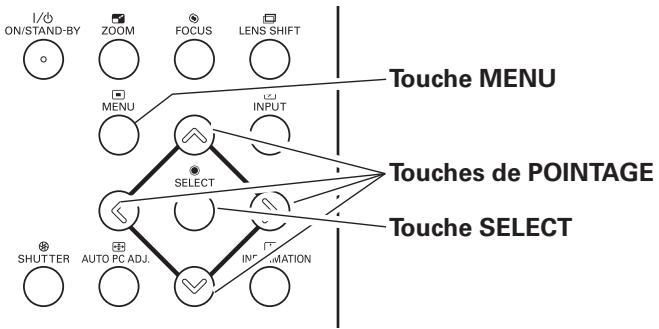

1 Appuyez sur la touche MENU des commandes latérales ou de la télécommande pour faire apparaître le menu à l'écran.
2 Utilisez les touches de POINTAGE ◀▶ pour sélectionner une icône de menu. Utilisez les touches de POINTAGE ▲▼ pour sélectionner un élément dans le menu sélectionné.
3 Appuyez sur la touche SELECT pour faire apparaître les données de l'élément. Utilisez les touches de POINTAGE ◀▶ pour régler les valeurs.

Pour fermer le menu à l'écran, appuyez à nouveau sur la touche MENU.

√ Remarque:

- L'élément sélectionné ne sera opérationnel que quand vous aurez appuyé sur la touche SELECT.

Commandes latérales


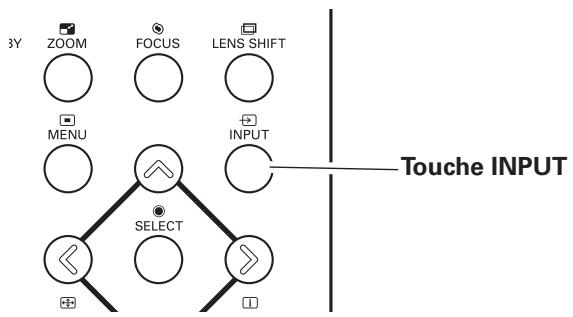

    E --> F["INPUT"]
    F --> G["SELECT"]
    G --> H["Touches de POINTAGE"]
    H --> I["TOUCER"]
    I --> J["SHUTTER"]

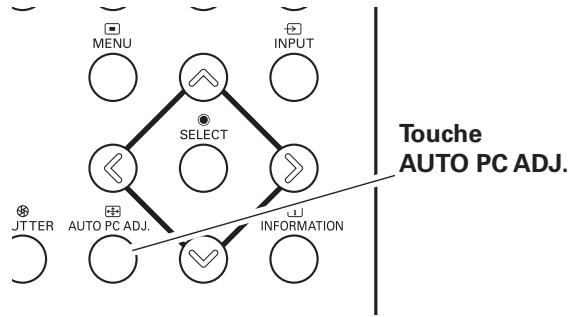

    J --> K["AUTO PC ADJ."]
    K --> L["INFORMATION"]
    L --> M["TOUCER"]
    M --> N["SHUTTER"]
    N --> O["AUTO PC ADJ."]
    O --> P["INFORMATION"]
    P --> Q["TOUCHES DE POINTAGE"]
    Q --> R["TOUCER"]
    R --> S["SHUTTER"]
    S --> T["AUTO PC ADJ."]
    T --> U["INFORMATION"]
    U --> V["TOUCHES DE POINTAGE"]
    V --> W["TOUCER"]
    W --> X["SHUTTER"]
    X --> Y["AUTO PC ADJ."]
    Y --> Z["INFORMATION"]

Télécommande

Touche MENU MENU SHUTTER Touches de POINTAGE SELECT Touche SELECT LENS SHIFT IMAGE ADJ. ADJ.

Menu à l'écran

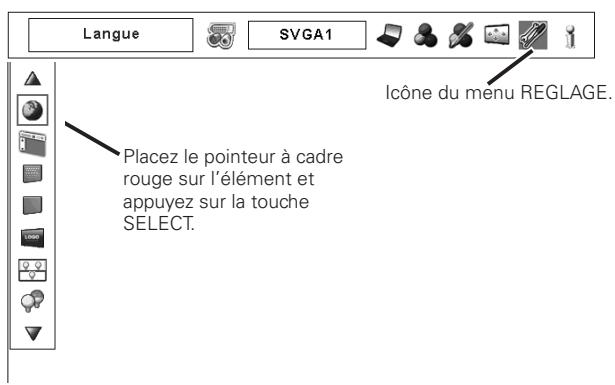

Contraste Auto Icône de menu Barre de menu Pointeur (cadre rouge) Appuyez sur les touches de POINTAGE ▲▼ pour déplacer le Pointeur. Pointeur (cadre rouge) Elément Touche SELECT

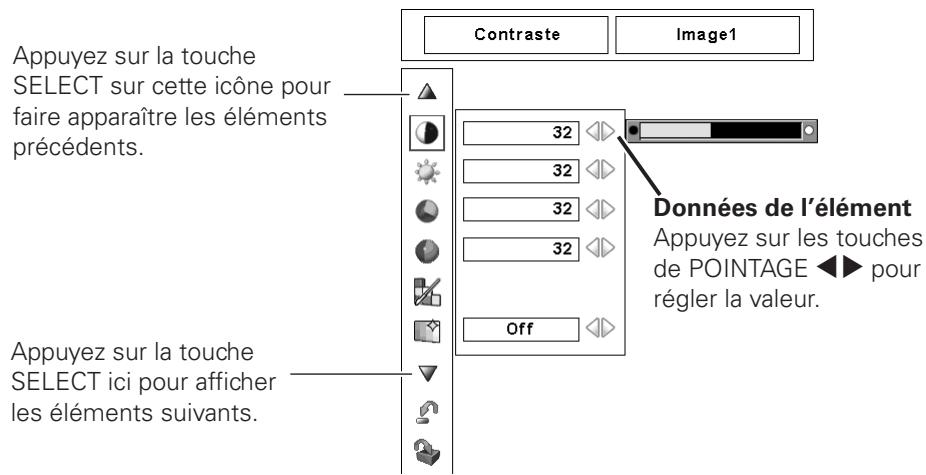

Contraste Image1 Appuyez sur la touche SELECT sur cette icône pour faire apparaître les éléments précédents. 32 Données de l'élément Appuyez sur les touches de POINTAGE ◀► pour régler la valeur. 32 Off Appuyez sur la touche SELECT ici pour afficher les éléments suivants.

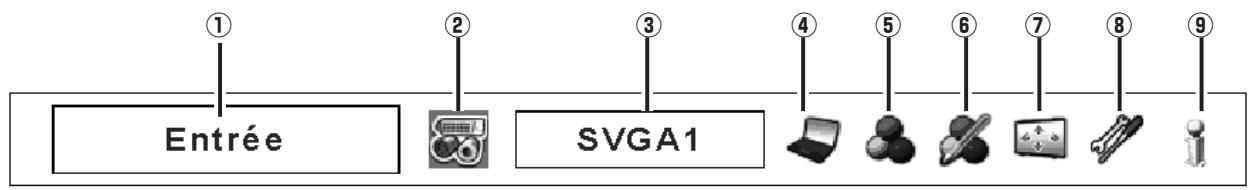

Barre de menu

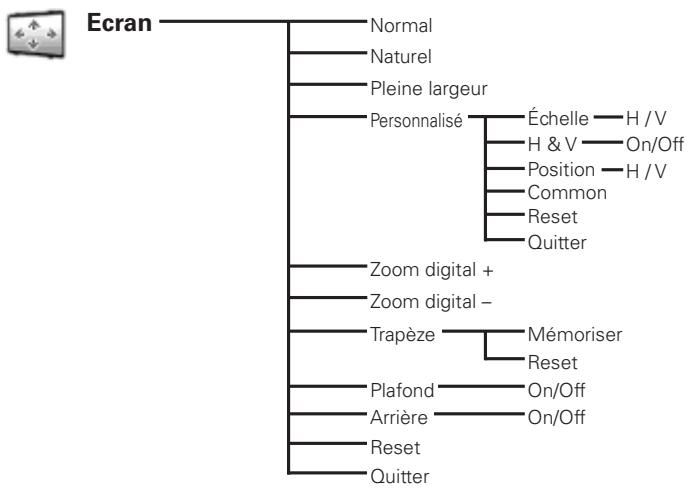

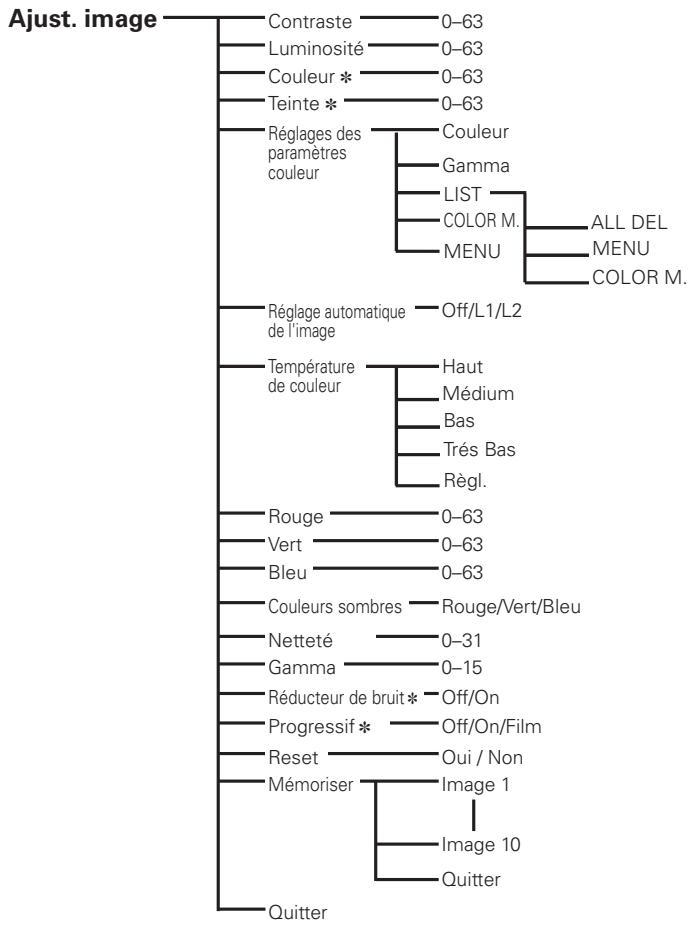

Pour plus de détails concernant les fonctions, reportez-vous à l'Arborescence des menus aux pages 69 et 71.

Pour la source d'ordinateur

① Entrée ② SVGA1 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

① Fenêtre de guide

Fait apparaître le menu sélectionné sur le menu à l'écran.

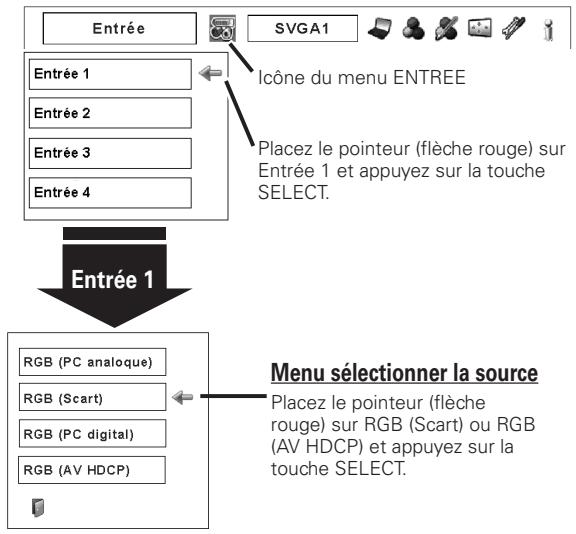

② Menu ENTREE

Utilisée pour sélectionner la source de l'ordinateur ou vidéo (p.31 - 33).

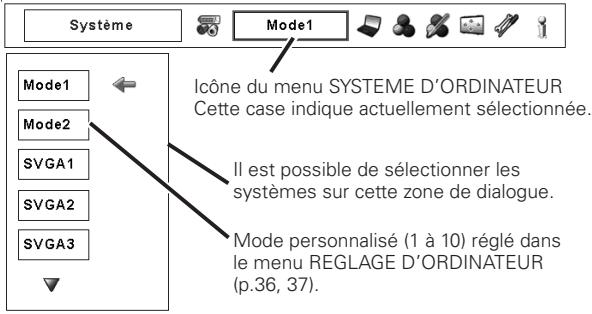

③ Menu SYSTEME D'ORDINATEUR

Utilisé pour sélectionner un système d'ordinateur (p.34).

Utilisé pour régler les paramètres correspondant au format de signal d'entrée (p.35 - 37).

⑤ Menu SELECTION D'IMAGE

Utilisé pour sélectionner le niveau des images entre Standard, Naturel ou Image 1 à 10 (p.38).

⑥ Menu REGLAGE D'IMAGE

Utilisé pour régler l'image de l'ordinateur [Contraste / Luminosité / Réglages des paramètres couleur / Réglage automatique de l'image / Température de couleur / Balance des blancs (R/V/B) / Couleurs sombres (R/V/B) / Netteté / Gamma / Reset / Mémoriser] (p.45 - 47).

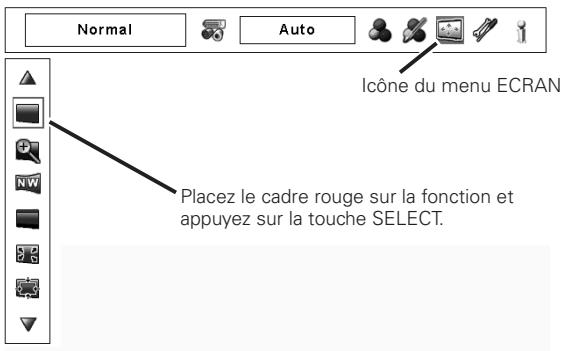

⑦ Menu ECRAN

Utilisé pour régler la taille de l'image [Normal / Vrai / Pleine largeur / Personnalisé / Trapèze / Plafond / Arrière / Reset / Zoom digital +/-] (p.39 - 40).

⑧ Menu REGLAGE

Utilisé pour établir les configurations de fonctionnement du projecteur (p.48 - 56).

⑨ Menu INFORMATION

Affiche les informations relatives à la source d'entrée (p.28).

Pour la source vidéo

① Entrée ② ③ SVGA1 ④ ⑤ ⑥ ⑦ ⑧

① Fenêtre de guide

Fait apparaître le menu sélectionné sur le menu à l'écran.

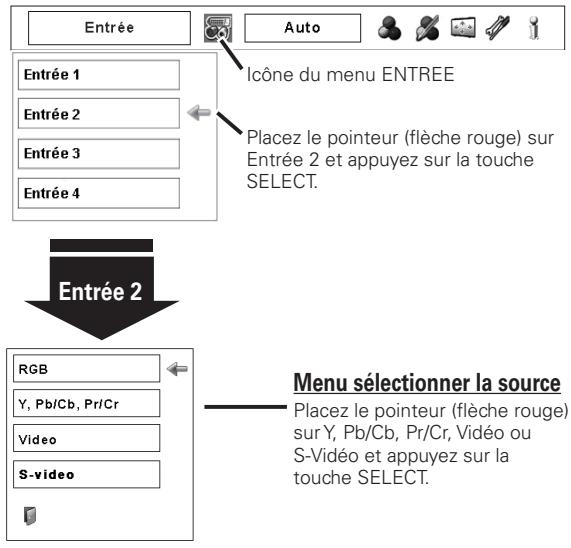

② Menu ENTREE

Utilisée pour sélectionner la source de l'ordinateur ou vidéo (p.31 - 33).

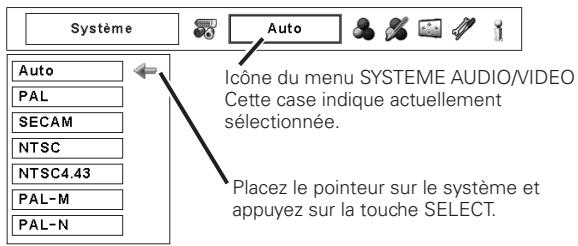

③ Menu SYSTEME AUDIO/VIDEO

Utilisé pour sélectionner un système de la source vidéo sélectionnée (p.41).

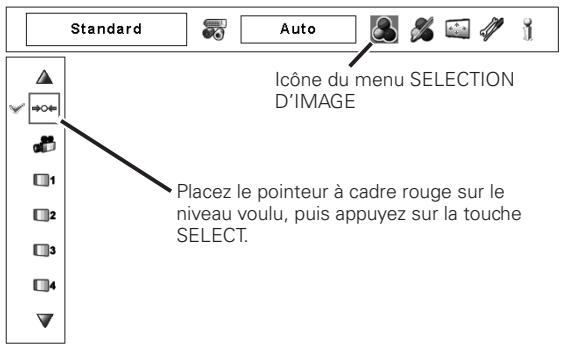

④ Menu SELECTION D'IMAGE

Utilisé pour sélectionner le niveau des images entre Standard, Cinéma ou Image 1 à 10 (p.42).

⑤ Menu REGLAGE D'IMAGE

Utilisé pour régler l'image [Contraste / Luminosité / Couleur / Teinte / Réglages des paramètres couleur / Réglage automatique de l'image / Température de couleur / Balance des blancs (R/V/B) / Couleurs sombres (R/V/B) / Netteté / Gamma / Réducteur de bruit / Progressif / Reset / Mémoriser] (p.45 - 47).

⑥ Menu ECRAN

Utilisé pour régler la taille de l'image [Normal / Zoom / Déformation naturelle / Large / Pleine largeur / Personnalisé / Trapèze / Plafond / Arrière / Reset] (p.43 - 44).

⑦ Menu REGLAGE

Utilisé pour établir les configurations de fonctionnement du projecteur (p.48 - 56).

⑧ Menu INFORMATION

Affiche les informations relatives à la source d'entrée (p.28).

Utilisation avec les commandes du projecteur

Réglage du zoom

Faites apparaître "Zoom" sur l'écran. Appuyez sur la touche ZOOM puis appuyez sur les touches de POINTAGE ▲▼ pour agrandir ou réduire l'image au zoom.

Réglage de la mise au point

Faites apparaître "Mise au point" sur l'écran. Appuyez sur la touche FOCUS puis appuyez sur les touches de POINTAGE ▲▼ pour régler la mise au point de l'image.

Réglage du décalage de lentille

Faites apparaître "Décaler image" sur l'écran. Utilisez les touches de POINTAGE ▲▼◀▶ pour placer l'écran au point voulu sans que l'image soit déformée. Vous pouvez déplacer l'écran vers le haut ou vers le bas de 88 pour cent, ou latéralement jusqu'à 13 pour cent par rapport à l'axe central du décalage de lentille.

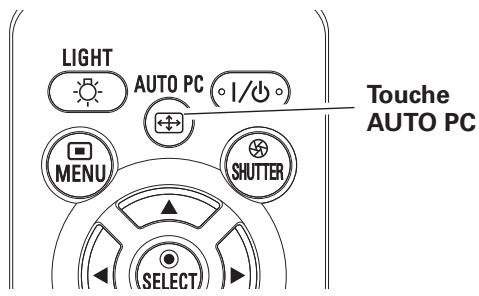

Réglage PC Auto

Pour utiliser la fonction Réglage PC auto. Vous pouvez régler facilement l'écran de l'ordinateur en appuyant sur cette touche. Pour plus de détails, reportez-vous à la page 35.

Zoom

Mise au point

Fonction Shutter

La fonction Shutter permet de bloquer complètement la lumière projetée vers l'écran. Appuyez sur la touche SHUTTER pour fermer l'obturateur du projecteur. Pour ouvrir l'obturateur, appuyez à nouveau sur la touche SHUTTER. Pour plus de détails concernant le réglage de la fonction Shutter, reportez-vous à la page 55.

√ Remarques:

• La touche SHUTTER de la commande latérale du projecteur et de la télécommande n'est pas utilisable quand la Protection de l'obturateur est sur "On" dans le menu Réglages. (p.55)
• Le témoin SHUTTER des commandes du panneau supérieur du projecteur s'allume en bleu lorsque l'obturateur est fermé. (p.13)
• Le projecteur s'éteint automatiquement lorsque le délai réglé sur Gestion Shutter s'est écoulé. (p.55)
• La fonction Extinction automatique ne fonctionne pas lorsque l'obturateur est fermé. (p.52)

√ Remarques:

• La flèche disparaît à la position de décalage de lentille maximum dans chaque direction.
• La flèche devient rouge lorsque le décalage de lentille arrive sur la position centrale de l'écran.

Informations

L'affichage des informations peut être utilisé pour vérifier l'état de fonctionnement actuel du projecteur et le signal actuellement projeté par le projecteur.

Appuyez sur la touche INFORMATION pour faire apparaître la fenêtre d'informations sur l'écran. Pour masquer la fenêtre d'informations, appuyez à nouveau sur la touche INFORMATION ou sur les touches de POINTAGE ◀▶.

Vous pouvez aussi sélectionner la fenêtre d'informations sur le menu.

Menu INFORMATION

Entrée Entrée 1 RGB (PC analogue) Synchro horiz. 0.0 KHz Synchro vert. 0.0 Hz Écran Normal Langue Français Mode des lampes Contrôle de la lampe Extinction automatique Prêt 5 Minute Gestion Shutter Télécommande On Projecteur Off 180 Minute Sécurité Verrouillage no? Verrouillage code PIN Off Télécommande Code 1 Option control No. 9

* Les valeurs H- et V-sync freq. figurant dans cette illustration peuvent être différentes des valeurs réelles.

Utilisation avec la télécommande

Il est recommandé d'utiliser la télécommande pour les opérations effectuées souvent. Il vous suffit d'appuyer sur l'une des touches pour effectuer l'opération voulue, sans qu'il soit nécessaire d'appeler le menu à l'écran.

Touche AUTO PC

Appuyez sur la touche AUTO PC de la télécommande pour utiliser la fonction Réglage PC auto. Vous pouvez effectuer facilement le réglage de l'écran d'ordinateur en appuyant sur cette touche. Pour plus de détails, reportez-vous à la page 35.

Touche LENS SHIFT

Pour plus de détails, reportez-vous à la page 27.

Touches ZOOM

Appuyez sur les touches ZOOM de la télécommande pour agrandir et réduire les images au zoom.

Touches FOCUS

Appuyez sur les touches FOCUS de la télécommande pour régler la mise au point de l'image.

Touche FREEZE

Appuyez sur la touche FREEZE de la télécommande pour immobiliser l'image sur l'écran. Pour annuler la fonction de arrêt sur image, appuyez de nouveau sur la touche FREEZE ou appuyez sur n'importe quelle autre touche.

Touche SCREEN

Appuyez sur la touche SCREEN de la télécommande pour sélectionner la taille d'écran voulue. Le mode de taille d'écran sélectionné apparaît sur l'écran pendant 4 secondes. Pour plus de détails, reportez-vous aux pages 39-40 et 43-44.

Maintenez la touche SCREEN enfoncée pendant plus de 5 secondes pour remettre tous les paramètres de réglage de la taille de l'écran à la valeur par défaut.

Touche D.ZOOM

Appuyez sur les touches D.ZOOM de la télécommande pour passer en mode de Zoom digital +/-. Pour plus de détails, reportez-vous à la page 40.

Touche INFO.

Appuyez sur la touche INFO. de la télécommande pour faire apparaître la fenêtre d'informations sur l'écran.

Pour plus de détails, reportez-vous à la page précédente.

Télécommande

Touches AUTO PC LIGHT AUTO PC 1/0 MENU SHUTTER SELECT LENS SHIFT IMAGE ADJ. Touches de POINTAGE ▲▼◀▶ Touches LENS SHIFT Touches ZOOM FOCUS INPUT1 1 Touches FOCUS FREEZE DIGITAL ZOOM INPUT2 2 Touches FREEZE P-TIMER KEYSTONE INPUT3 4 Touches D.ZOOM SCREEN IMAGE SEL. INFO. Screen SEL. Filter i Touches SCREEN Touches INFO.

√ Remarque:

- Pour plus de détails concernant les autres touches, reportez-vous à la page suivante.

Touche SHUTTER

Pour plus de détails, reportez-vous à la page 27.

Touche FILTER

Maintenez la touche FILTER enfoncée pendant plus de cinq secondes pour remplacer le filtre mécaniquement.

√ Remarques:

• Il est impossible de rembobiner le filtre.
• Lorsque vous remplacez le filtre, le temps accumulé total d'utilisation du filtre est remis automatiquement à 0.

Touche IMAGE ADJ.

Appuyez sur la touche IMAGE ADJ. de la télécommande pour régler un niveau d'image de l'écran. Pour plus de détails, reportez-vous aux pages 45-47.

Touche IMAGE SEL.

Appuyez sur la touche IMAGE SEL. de la télécommande pour sélectionner un niveau d'image voulu de l'écran. Pour plus de détails, reportez-vous aux pages 38 et 42.

Touche P-TIMER

Appuyez sur la touche P-TIMER de la télécommande. L'affichage de la minuterie "00:00" apparaît sur l'écran et la minuterie commence à compter le temps (00:00 - 59:59).

Pour arrêter le compte à rebours, appuyez sur la touche P-TIMER. Pour annuler la fonction de minuterie, appuyez à nouveau sur la touche P-TIMER.

Touche KEYSTONE

Appuyez sur la touche KEYSTONE de la télécommande. La boîte de dialogue de "Trapèze" apparaît.

Utilisez les touches de POINTAGE ▲▼◀▶ pour corriger la déformation du trapèze. Vous pouvez mémoriser le réglage du trapèze (p.40, 44).

Télécommande

Touche SHUTTER Touche IMAGE ADJ. Touche KEYSTONE Touche IMAGE SEL. Touche FILTER SELECT LENS SHIFT IMAGE ADJ. INPUT1 1 INPUT2 2 DIGITAL ZOOM INPUT3 3 P-TIMER KEystone 4 SCREEN IMAGE SEL. INFO. SEL FILTER

√ Remarque:

- Pour les autres touches, reportez-vous à la page précédente.

Affichage de Programmateur P

Trapèze

• Les flèches blanches indiquent qu'il n'y a aucune correction.
• Une flèche rouge indique le sens de la correction.
• La flèche disparaît sur la correction maximum.
• Si vous appuyez à nouveau sur la touche KEYSTONE de la télécommande pendant que la boîte de dialogue du trapèze est affichée, le réglage de trapèze sera annulé.
• La plage réglable peut être limitée selon le signal d'entrée.
• Le message "Trapèze" disparaît après 10 secondes.

Réduisez la largeur supérieure en appuyant sur la touche de POINTAGE ▲.

Réduisez la largeur inférieure en appuyant sur la touche de POINTAGE ▼.

Réduisez la partie gauche en appuyant sur la touche de POINTAGE ◀.

Réduisez la partie droite en appuyant sur la touche de POINTAGE ▶.

Entrée

Commandes latérales

Utilisation des touches des commandes latérales

Utilisation des commandes latérales

Appuyez sur la touche INPUT des commandes latérales. Lorsque vous appuyez sur la touche INPUT, l'entrée passe à Entrée 1, Entrée 2, Entrée 3 et Entrée 4.

Avant d'utiliser la touche INPUT des commandes latérales, vous devez d'abord sélectionner une source d'entrée correcte sur le menu à l'écran; la source d'entrée utilisée en dernier apparaîtra alors.

Télécommande

SHIFT IMAGE ADJ. ADJ. INPUT1 → 1 INPUT2 → 2 INPUT3 → 3 INPUT4 → 4 ZOOM FOCUS FREEZE DIGITAL ZOOM P-TIMER KEystone Touches INPUT

Utilisation de la télécommande

Appuyez sur la touche INPUT 1, INPUT 2, INPUT 3 ou INPUT 4 de la télécommande. Lorsque vous appuyez sur la touche INPUT, l'entrée passe à Entrée 1, Entrée 2, Entrée 3 ou Entrée 4.

Avant d'utiliser la touche INPUT des commandes latérales, vous devez d'abord sélectionner une source d'entrée correcte sur le menu à l'écran; la source d'entrée utilisée en dernier apparaîtra alors.

Utilisation des touches de la télécommande

Entrée 1 RGB (PC analogue) ① ②

√ Remarques:

• Il est impossible de sélectionner des logements vides.
• Lorsqu'un logement est vide, l'entrée affichée est grisée.

Sélection de la source d'entrée d'ordinateur

Opération par Menu

Lorsque vous sélectionnez INPUT 1 avec les bornes DVI/D-sub 15

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu ENTREE.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge sur l'entrée voulue, puis appuyez sur la touche SELECT. Vous pourrez ensuite basculer sur l'entrée voulue.
3 Appuyez à nouveau sur la touche SELECT. Le menu de sélection de source apparaît alors.
4 Utilisez les touches de POINTAGE ▲▼ pour sélectionner la source désirée, puis appuyez sur la touche SELECT.

RGB (PC analogue)

Lorsque votre ordinateur est branché à la borne INPUT 1 (ANALOG), sélectionnez RGB (PC analogique).

RGB (PC digital)

Lorsque votre ordinateur est branché à la borne INPUT 1 (DIGITAL), sélectionnez RGB (PC digital).

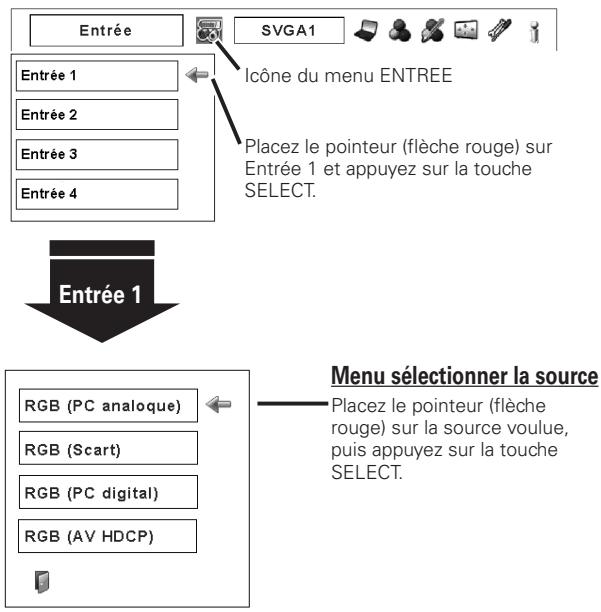

Menu ENTREE

Lorsque vous sélectionnez INPUT 2 avec les bornes 5-BNC/Vidéo/S-Vidéo

RGB

Lorsque votre ordinateur est connecté à la borne INPUT 2 (CONNECTEURS D'ENTREE 5 BNC), sélectionnez RGB.

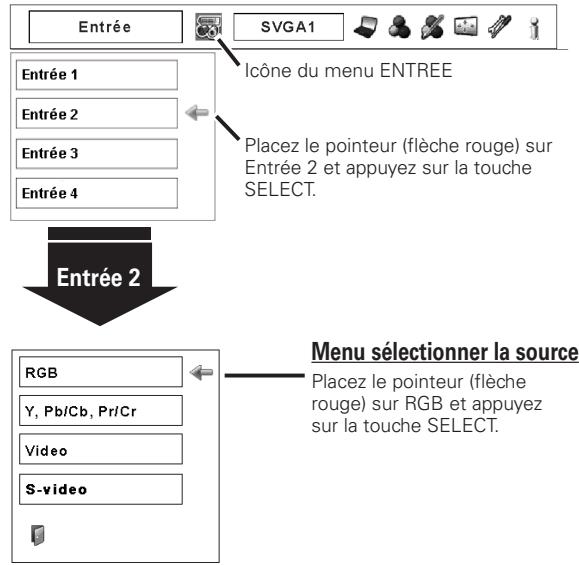

Menu ENTREE

√ Remarque:

- Lorsqu'un logement est vide, l'entrée affichée est grisée.

Sélection de la source d'entrée vidéo

Opération par Menu

Lorsque vous sélectionnez INPUT 1 avec les bornes DVI/D-sub 15

Lors de la connexion à ces équipements, sélectionnez le type de source vidéo dans le menu sélectionner la source.

RGB (Scart)

Lorsque l'équipement vidéo scart est connecté à la borne INPUT 1 (ANALOG), sélectionnez RGB (Scart).

RGB (AV HDCP)

Si une source de signal compatible avec HDCP est branchée à la borne INPUT 1 (DIGITAL), sélectionnez RGB (AV HDCP).

Menu ENTREE

Lorsque vous sélectionnez INPUT 2 avec les bornes 5-BNC/Video/S-Video

Lors de la connexion à ces équipements, sélectionnez le type de source vidéo dans le menu sélectionner la source.

Y, Pb/Cb, Pr/Cr

Lorsque le signal d'entrée vidéo est connecté aux connecteurs Y-Pb/Cb-Pr/Cr, sélectionnez Y, Pb/Cb, Pr/Cr.

Video

Lorsque le signal d'entrée vidéo est connecté au connecteur VIDEO, sélectionnez Vidéo.

S-Video

Lorsque le signal d'entrée vidéo est connecté au connecteur S-VIDEO, sélectionnez S-Vidéo.

Menu ENTREE

Entrée Auto Icône du menu ENTREE Entrée 1 Entrée 2 Entrée 3 Entrée 4 Placez le pointeur (flèche rouge) sur Entrée 2 et appuyez sur la touche SELECT. Entrée 2 RGB Y, Pb/Cb, Pr/Cr Video S-video Menu sélectionner la source Placez le pointeur (flèche rouge) sur Y, Pb/Cb, Pr/Cr, Vidéo ou S-Video et appuyez sur la touche SELECT.

√ Remarques:

- Le système HDCP (High-bandwidth Digital Content Protection) permet d'empêcher la copie des données des émissions numériques envoyées par l'interface DVI (interface visuelle numérique).

Les spécifications de HDCP sont établies et contrôlées par la Protection des données numériques, LLC. Si les spécifications sont changées, il est possible que ce projecteur ne puisse pas faire apparaître les données protégées par HDCP.

- Lorsqu'un logement est vide, l'entrée affichée est grisée.

Sélection du système d'ordinateur

Système de multibalayage automatique

Ce projecteur s'adapte automatiquement à la plupart des différents types d'ordinateur de spécifications VGA, SVGA, XGA, SXGA, SXGA+, WXGA ou UXGA. (Reportez-vous à la section "Spécifications des ordinateurs compatibles" aux pages 75 - 76.) Si Ordinateur est sélectionné comme source de signal, ce projecteur détecte automatiquement le format du signal et s'accorde pour projeter une image correcte sans qu'il soit nécessaire d'effectuer d'autres réglages. (Certains ordinateurs ont besoin d'être réglés manuellement.)

Il est possible qu'un des messages suivants apparaisse lorsque:

Auto

Lorsque le projecteur ne peut pas reconnaître les signal connecté comme système d'ordinateur disponible dans ce projecteur, la fonction de Réglage PC auto est actionnée pour régler le projecteur et le message "Auto" apparaît sur l'ico du menu SYSTEME D'ORDINATEUR. Lorsque l'image n'est pas produite correctement, il faut effectuer un réglage manuel (p.36, 37).

......

Aucun signal d'entrée ne parvient de l'ordinateur. Vérifiez si le branchement de l'ordinateur au projecteur est bien correcte ("Guide de dépannage" p.66).

Mode 1

Réglage préréglé d'utilisateur dans le menu REGLAGE D'ORDINATEUR. Les données de réglage peuvent être mémorisées en Mode 1 - 10 (p.36, 37).

SVGA 1

L'un des systèmes d'ordinateur disponible dans ce projecteur est choisi. Le projecteur choisit un système adéquat disponible dans le projecteur et l'affiche.

* Les modes Mode 1 et SVGA 1 sont donnés à titre d'exemples.

Menu SYSTEME D'ORDINATEUR

Système Mode1

Icône du menu SYSTEME D'ORDINATEUR Cette case indique actuellement sélectionnée.

Sélection manuelle du système d'ordinateur

Vous pouvez aussi sélectionner manuellement le SYSTEME D'ORDINATEUR.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu SYSTEME D'ORDINATEUR.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge sur le système voulu, puis appuyez sur la touche SELECT.

Menu SYSTEME D'ORDINATEUR

Système Mode1 Mode1 Mode2 SVGA1 SVGA2 SVGA3 Icône du menu SYSTEME D'ORDINATEUR Cette case indique actuellement sélectionnée. Il est possible de sélectionner les systèmes sur cette zone de dialogue. Mode personnalisé (1 à 10) réglé dans le menu REGLAGE D'ORDINATEUR (p.36, 37).

Réglage PC Auto

La fonction Réglage PC auto. permet de régler automatiquement les éléments Synchro fine, Total de points, les positions Horizontal et Vertical pour s'adapter à votre ordinateur.

Opération directe

Vous pouvez utiliser directement la fonction Réglage PC auto en appuyant sur la touche AUTO PC de la télécommande, ou sur la touche AUTO PC ADJ. des commandes latérales.

Télécommande

LIGHT AUTO PC 1/0 MENU SHUTTER SELECT Touche AUTO PC

Commandes latérales

Opération par Menu

Réglage PC auto.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'ORDINATEUR.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur Réglage PC auto, puis appuyez deux fois sur la touche SELECT.

Pour mémoriser les paramètres réglés.

Les paramètres réglés depuis Réglage PC auto peuvent êtres mémorisés dans le projecteur. Une fois que les paramètres ont été mémorisés, vous pouvez effectuer le réglage en sélectionnant simplement le mode dans le menu SYSTEME D'ORDINATEUR (p.34). Reportez-vous à la section Réglage manuel de l'ordinateur aux pages 36 - 37.

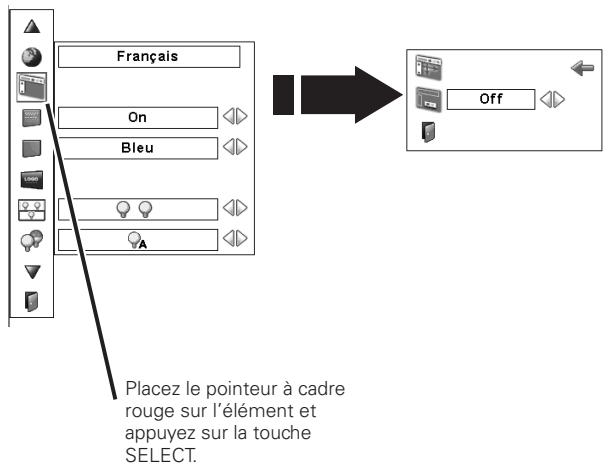

Réglage PC auto. XGA1 Icône du menu REGLAGE D'ORDINATEUR Placez le pointeur à cadre rouge sur Réglage PC auto., puis appuyez deux fois sur la touche SELECT. Le message "Patientez" s'affiche en cours de réglage PC Auto.

√ Remarques:

• Il n'est pas possible de régler complètement les paramètres Synchro fine, Total de points, Horizontal et Vertical de certains ordinateurs avec la fonction Réglage PC auto. Lorsqu'il est impossible d'obtenir une image correcte avec cette opération, il faut effectuer les réglages manuellement (p.36 - 37).
• Il est impossible d'utiliser Réglage PC auto dans l'entrée de signal digital sur la borne DVI lorsque "480p," "575p," "480i," "575i," "720p," "1035i," ou "1080i" est sélectionné dans le menu SYSTEME D'ORDINATEUR.
• Selon l'état des signaux et le type et la longueur des câbles, il est possible que les signaux ne puissent pas être visionnés correctement.

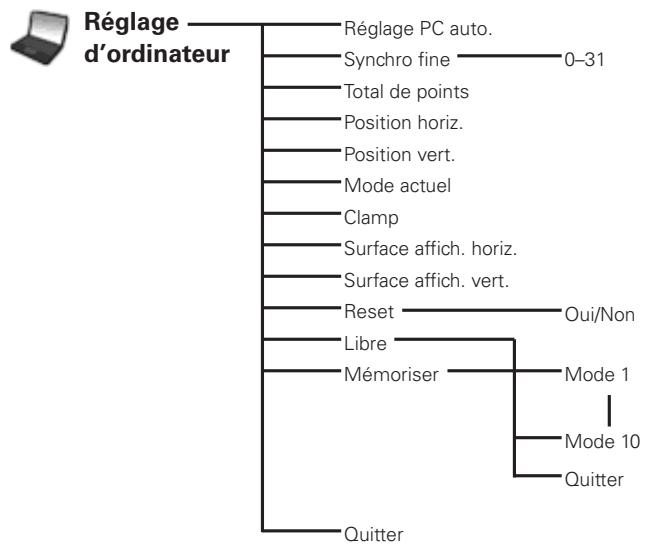

Réglage manuel de l'ordinateur

Certains ordinateurs utilisent des formats de signaux spéciaux sur lesquels le système de multibalayage de ce projecteur peut ne pas s'accorder. Ce projecteur possède une fonction de Réglage manuel d'ordinateur vous permettant de régler précisément plusieurs paramètres pour s'adapter à ces formats de signaux.

Ce projecteur possède 10 zones de mémoire indépendantes permettant de mémoriser ces paramètres réglés manuellement. Vous pouvez ainsi rappeler le réglage pour un ordinateur particulier lorsque vous l'utilisez.

√ Remarque: Ce menu REGLAGE D'ORDINATEUR ne peut pas être utilisé lorsqu'une entrée de signal numérique à la borne DVI est sélectionnée sur le menu SYSTEME D'ORDINATEUR.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'ORDINATEUR.

2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'élément voulu, puis appuyez sur la touche SELECT pour faire apparaître la boîte de dialogue de réglage. Utilisez les touches de POINTAGE ◀▶ pour ajuster la valeur de réglage.

Synchro fine

Élimine le tremblement de l'image affichée. Utilisez les touches de POINTAGE ◀▶ pour ajuster la valeur. (De 0 à 31)

Total de points

Ajuste le nombre de points totaux dans une période horizontale. Utilisez les touches de POINTAGE ◀▶ pour ajuster le nombre adapté à l'image de votre ordinateur.

Position horiz.

Utilisez les touches de POINTAGE ◀▶ pour ajuster la position horizontale de l'image.

Position vert.

Utilisez les touches de POINTAGE ◀▶ pour ajuster la position verticale de l'image.

Mode actuel

Appuyez sur la touche SELECT pour faire apparaître les informations de l'ordinateur connecté.

Clamp

Utilisez les touches de POINTAGE ◀▶ pour régler le niveau de serrage (clamp). Lorsque l'image contient des barres foncées, essayez d'effectuer ce réglage.

Surface affich.

Utilisez les touches de POINTAGE ◀▶ pour régler la zone horizontale affichée par ce projecteur.

Surface affich.

Utilisez les touches de POINTAGE ◀▶ pour régler la zone verticale affichée par ce projecteur.

Réglage PC auto. XGA1 Icône du menu REGLAGE D'ORDINATEUR Placez à cadre rouge sur l'élément et appuyez sur la touche SELECT. Montre l'état (Mémorisé/ Libre) du mode. Synchro fine Mode1 Mémorisé Mode sélectionné 120 2 1024 755 Utilisez les touches de POINTAGE ◀► pour ajuster la valeur de réglage. Appuyez sur la touche SELECT sur cette icône pour régler "Clamp"; "Surface affich. horiz." ou pour régler "Surface affich. vert.."

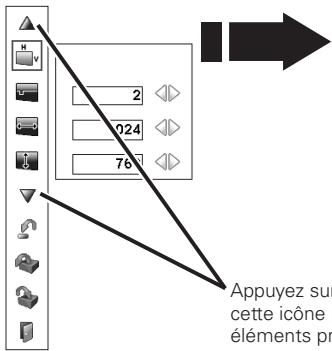

Appuyez sur cette icône éléments pr

Mode actuel

Appuyez sur la touche SELECT sur l'icône du mode Actuel pour montrer les informations de l'ordinateur connecté.

Appuyez sur la touche SELECT sur cette icône pour faire apparaître les éléments précédents.

Reset

Pour réinitialiser les données réglées, sélectionnez Reset et appuyez sur la touche SELECT. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Libre

Pour supprimer les données mémorisées, sélectionnez le mode Libre, puis appuyez sur la touche SELECT. Placez le pointeur à cadre rouge sur le Mode que vous voulez effacer, puis appuyez sur la touche SELECT.

Mémoriser

Pour mémoriser les données réglées, sélectionnez Mémoriser, puis appuyez sur la touche SELECT. Placez le pointeur à flèche rouge sur l’un quelconque des modes 1 à 10 sur lequel vous voulez effectuer la mémorisation, puis appuyez sur la touche SELECT.

Quitter

Ferme le menu REGLAGE D'ORDINATEUR.

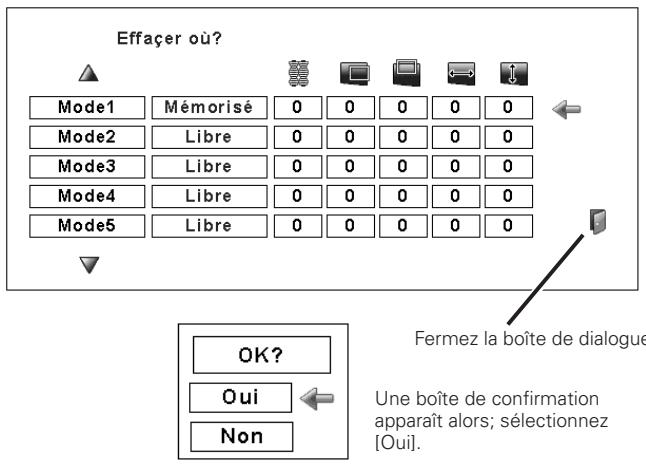

Pour libérer les données de réglage.

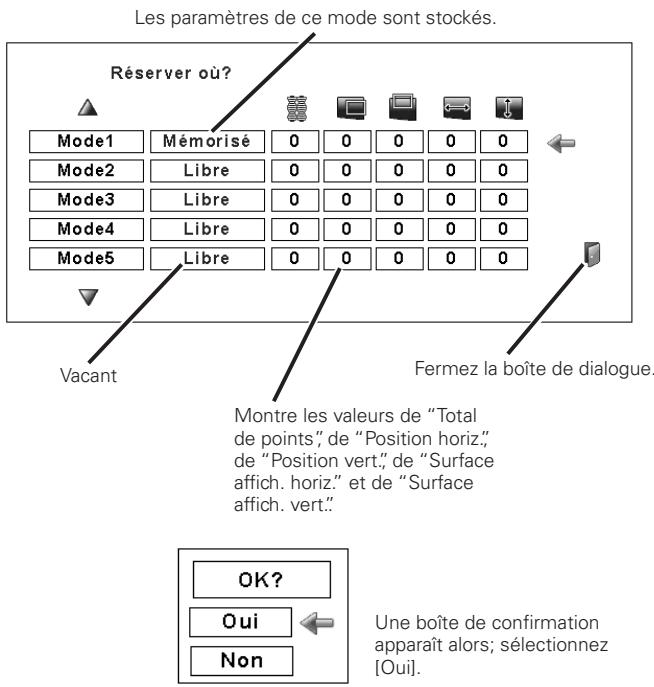

Effaçer où? Mode1 Mémorisé 0 0 0 0 0 Mode2 Libre 0 0 0 0 0 Mode3 Libre 0 0 0 0 0 Mode4 Libre 0 0 0 0 0 Mode5 Libre 0 0 0 0 0 OK? Oui Non Fermez la boîte de dialogue Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Pour stocker les données de réglage.

Les paramètres de ce mode sont stockés. Réserver où? Mode1 Mémorisé 0 0 0 0 0 Mode2 Libre 0 0 0 0 0 Mode3 Libre 0 0 0 0 0 Mode4 Libre 0 0 0 0 0 Mode5 Libre 0 0 0 0 0 Vacant Montre les valeurs de "Total de points", de "Position horiz," de "Position vert," de "Surface affich. horiz." et de "Surface affich. vert." Fermez la boîte de dialogue. OK? Oui Non Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Sélection du niveau d'image

Opération directe

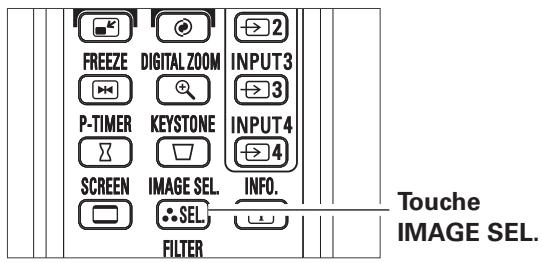

Appuyez sur la touche IMAGE SEL. de la télécommande pour sélectionner le niveau d'image voulu.

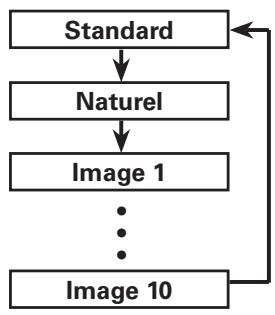


Télécommande

FREEZE DIGITAL ZOOM P-TIMER KEYSTONE SCREEN IMAGE SEL. INFO. FILTER INPUT3 INPUT4 2 3 4 Touche IMAGE SEL.

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu SELECTION D'IMAGE.

2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur le niveau d'image voulu, puis appuyez sur la touche SELECT.

Standard

Niveau d'image normal préréglé sur le projecteur.

Naturel

Niveau d'image avec demi-teintes améliorées pour les graphiques.

IMAGE 1–10

Réglage de l'image préréglé par l'utilisateur dans le menu Réglage d'image. (p.47)

Menu SELECTION D'IMAGE

Standard SVGA1 Icône du menu SELECTION D'IMAGE Placez le pointeur à cadre rouge sur le niveau voulu, puis appuyez sur la touche SELECT.

Réglage de la taille de l'écran

Sélectionnez la taille d'écran voulue qui soit conforme à la source de signal d'entrée.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu ECRAN.

2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur la fonction voulue, puis appuyez sur la touche SELECT.

Normal

Fournit une image correspondant à la taille de l'écran tout en maintenant le rapport d'aspect du signal d'entrée.

Vrai

Produit une image de taille d'origine. Lorsque la taille d'image originale est plus grande que la taille de l'écran (1366 x 800), ce projecteur passe automatiquement en mode de panning. Réglez le panoramique de l'image à l'aide des touches de POINTAGE ▲▼◀▶. Pendant le réglage, les flèches deviennent rouges. Lorsque la limite de correction est atteinte, les flèches disparaissent.

Pleine largeur

L'image plein écran est obtenue.

Personnalisé

Réglez manuellement la position et l'échelle de l'écran en utilisant cette fonction. Appuyez sur la touche SELECT sur Personnalisé; "Personnalisé" apparaît alors sur l'écran pendant quelques secondes. Pour faire apparaître la boîte de dialogue Aspect, appuyez à nouveau sur la touche SELECT sur Personnalisé; la boîte de dialogue Aspect apparaît alors.

Échelle Horiz./Vert... . Réglez l'échelle d'écran Horizontal / Vertical. H&V..... Lorsque vous sélectionnez "On," le taux d'aspect est fixé. "Échelle Vert." devient gris et non sélectionnable. Réglez "Échelle Horiz."; l'échelle d'écran est alors modifiée automatiquement sur la base du taux d'aspect.

Position Horiz./Vert. . . . Réglez la position d'écran Horizontal / Vertical. Common . . . . . . . Sauvegardez l'échelle réglée pour toutes les entrées. Appuyez sur la touche SELECT sur "Normal" pour faire apparaître la boîte de confirmation.

Pour sauvegarder l'échelle, appuyez sur la touche SELECT sur "Oui". Lorsque "Personnalisé" est sélectionné, l'échelle sauvegardée est utilisée.

Reset....Réinitialisez toutes les valeurs réglées. Appuyez sur la touche SELECT sur "Reset" pour faire apparaître la boîte de confirmation. Pour réinitialiser, appuyez sur la touche SELECT sur "Oui".

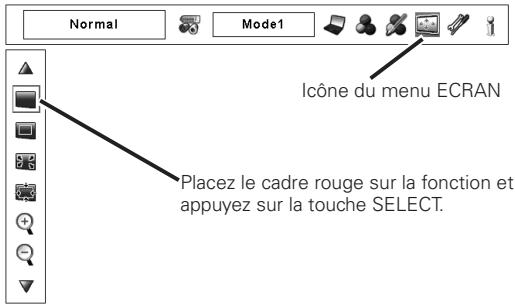

Menu ECRAN

Normal Mode1 Icône du menu ECRAN Placez le cadre rouge sur la fonction et appuyez sur la touche SELECT.

√ Remarques:

• Il est impossible de sélectionner Vrai, Pleine largeur et Zoom digital +/- lorsqu'aucun signal n'est détecté dans le menu Système d'ordinateur. (p.34)
• Le projecteur ne peut pas afficher de résolution supérieure à 1600 x 1200. Si la résolution d'écran de votre ordinateur est supérieure à 1600 x 1200, diminuez la résolution avant de connecter le projecteur.
• Les données d'image autres que W-XGA (1366 x 800) sont modifiées pour être adaptées à la taille d'écran en mode initial.
• Il est possible que la fonction de panning ne fonctionne pas correctement si vous utilisez le mode Mémorisé du menu Réglage d'ordinateur. (p.37)

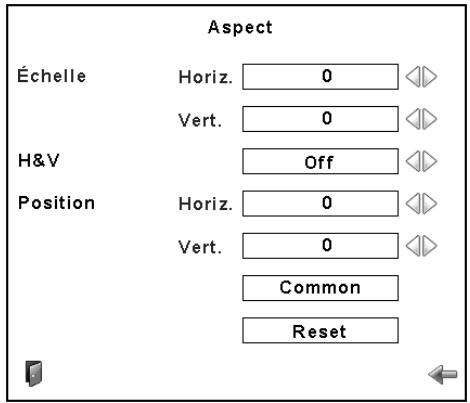

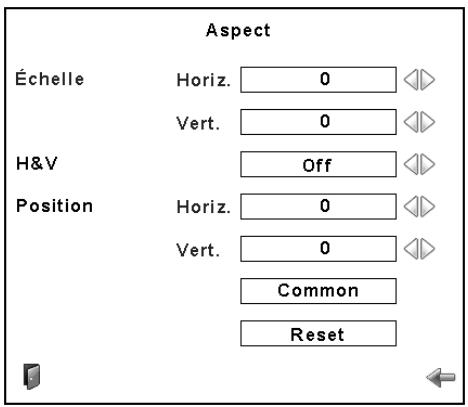

Aspect Échelle Horiz. 0 Vert. 0 H&V Off Position Horiz. 0 Vert. 0 Common Reset

Appuyez sur la touche SELECT sur "Common" ou "Reset" pour faire apparaître la boîte de confirmation.

√ Remarques:

• Lorsqu'aucun signal n'est détecté, Normal est réglé automatiquement et l'écran "Aspect" disparaît.
• La plage réglable de l'Échelle Horiz./Vert. et de la Position Horiz./Vert. peut être limitée selon le signal d'entrée.

Trapèze

Cette fonction est utilisée pour mémoriser ou réinitialiser la correction du trapèze lorsque l'interrupteur d'alimentation principal est mis sur la position OFF ou que le cordon secteur est débranché. Appuyez sur les touches de POINTAGE ◀▶ pour passer d'une option à une autre.

Mémoriser. . Pour conserver la correction du trapèze même lorsque l'interrupteur d'alimentation principal est mis sur la position OFF ou que le cordon secteur est débranché.

Reset. . . . . Pour libérer la correction du trapèze lorsque l'interrupteur d'alimentation principal est mis sur la position OFF ou que le cordon secteur est débranché.

Pour corriger la déformation du trapèze, appuyez sur la touche SELECT. La boîte de dialogue de Trapèze apparaît alors. Pour corriger la déformation du trapèze, appuyez sur les touches de POINTAGE ▲▼◀▶. (p.30)

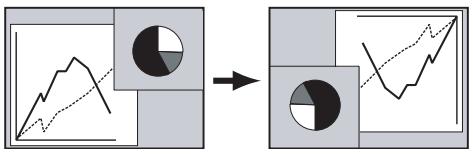

Plafond

Lorsque cette fonction est sur "On", l'image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d'un projecteur monté au plafond.

Arrière

Lorsque cette fonction est sur “On”, l'image est inversée gauche/droite. Cette fonction est utilisée pour projeter les images sur un écran de projection arrière.

Reset

Cette fonction remet toutes les valeurs réglées aux valeurs par défaut. Appuyez sur la touche SELECT sur Reset pour faire apparaître une boîte de confirmation. Pour réinitialiser, appuyez sur la touche SELECT sur "Oui".

Quitter

Pour quitter le menu de réglage de taille d'écran.

Pour agrandir et réduire les images au zoom

Zoom digital +

Lorsque le Zoom digital + est sélectionné, le menu à l'écran disparaît et le message "D.Zoom +" apparaît. Appuyez sur la touche SELECT pour agrandir la taille de l'image. Appuyez sur les touches de POINTAGE ▲▼◀▶ pour effectuer un panning de l'image. La fonction de panning est utilisable seulement lorsque l'image est plus grande que la taille de l'écran.

Vous pouvez aussi entrer le mode de Zoom digital + en appuyant sur la touche D.ZOOM de la télécommande.

Zoom digital –

Lorsque le Zoom digital – est sélectionné, le menu à l'écran disparaît et le message "D. Zoom –" s'affiche. Appuyez sur la touche SELECT pour compressor la taille de l'image.

Vous pouvez aussi entrer le mode de Zoom digital – en appuyant sur la touche D.ZOOM de la télécommande.

Pour ferme le mode de Zoom digital +/-, appuyez sur n'importe quelle touche autre que les touches D.ZOOM, la touche SELECT et les touches de POINTAGE.

Menu ECRAN

Mémoriser Off Off Placez le cadre appuyez sur la

Placez le cadre rouge sur la fonction et appuyez sur la touche SELECT.

Plafond

• Il est possible que la fonction de panning ne fonctionne pas correctement si vous utilisez le mode Mémorisé du menu Réglage d'ordinateur. (p.37)
• Le taux de compression minimum peut être limité en fonction du signal d'entrée, ou lorsque la fonction Trapèze est utilisée ou que Personnalisé est sélectionné pour la taille de l'écran.
• Il est impossible de sélectionner le Zoom digital +/- lorsque Vrai est sélectionné.

Sélection du système vidéo

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu SYSTEME AUDIO/VIDEO.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge sur le système voulu, puis appuyez sur la touche SELECT.

Connecteur Vidéo ou connecteur S-Vidéo

Auto

Le projecteur détecte automatiquement le système vidéo entré, puis se règle automatiquement pour offrir un fonctionnement optimal.

Si le projecteur ne peut pas reproduire l'image vidéo correcte, il est nécessaire de sélectionner un format de signal de diffusion spécifique parmi les systèmes PAL, SECAM, NTSC, NTSC 4.43, PAL-M ou PAL-N.

Connecteurs Y, Pb/Cb, Pr/Cr

Auto

Le projecteur détecte automatiquement le système vidéo entré, puis se règle automatiquement pour offrir un fonctionnement optimal.

Lorsque le système vidéo est 1035i ou 1080i, sélectionnez le système manuellement.

Format de signal vidéo composant

Si le projecteur ne peut pas reproduire l'image vidéo correcte, il faut sélectionner un format de signal vidéo component spécifique parmi 480i, 575i, 480p, 575p, 720p, 1035i et 1080i.

Menu SYSTEME AUDIO/VIDEO (Vidéo ou S-vidéo)

Système Auto Auto PALL SECAM NTSC NTSC4.43 PAL-M PAL-N Icône du menu SYSTEME AUDIO/VIDEO Cette case indique actuellement sélectionnée. Placez le pointeur sur le système et appuyez sur la touche SELECT.

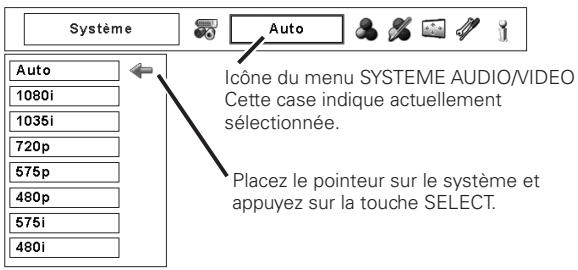

Menu SYSTEME AUDIO/VIDEO (Vidéo composant)

Système Auto Auto 1080i 1035i 720p 575p 480p 575i 480i Icône du menu SYSTEME AUDIO/VIDEO Cette case indique actuellement sélectionnée. Placez le pointeur sur le système et appuyez sur la touche SELECT.

√ Remarque:

- Il est impossible de sélectionner Système audio/vidéo lorsque vous avez sélectionné RGB (Scart).

Sélection du niveau d'image

Opération directe

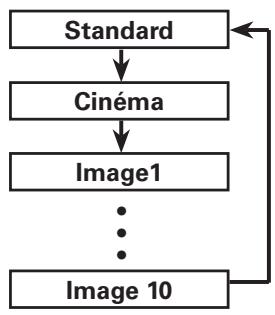

Appuyez sur la touche IMAGE SEL. de la télécommande pour sélectionner le niveau d'image voulu.

Télécommande

FREEZE DIGITAL ZOOM P-TIMER KEYSTONE SCREEN IMAGE SEL. SEL. FILTER INPUT3 INPUT4 INFO. Touche IMAGE SEL.

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu SELECTION D'IMAGE.

2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur le niveau d'image voulu, puis appuyez sur la touche SELECT.

Standard

Niveau d'image normal préréglé sur le projecteur.

Cinéma

Niveau d'image réglé avec les tons fins.

IMAGE 1–10

Réglage de l'image préréglé par l'utilisateur dans le menu Réglage d'image. (p.47)

Menu SELECTION D'IMAGE

Standard Auto Icône du menu SELECTION D'IMAGE Placez le pointeur à cadre rouge sur le niveau voulu, puis appuyez sur la touche SELECT.

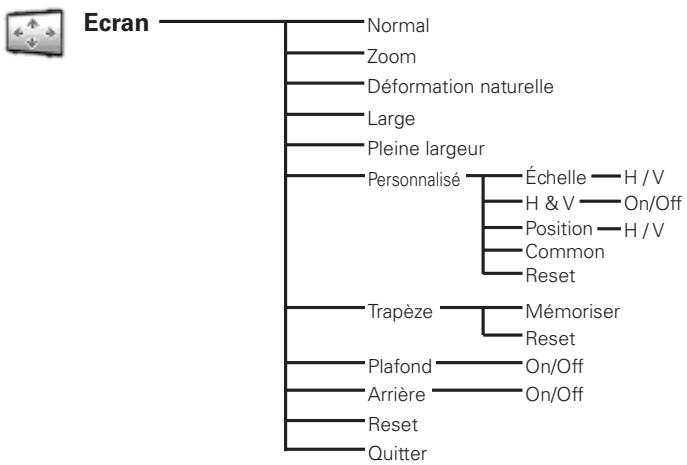

Réglage de la taille de l'écran

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu ECRAN.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur la fonction voulue, puis appuyez sur la touche SELECT.

Normal

Fournit une image correspondant à la taille de l'écran tout en maintenant le rapport d'aspect du signal d'entrée.

Zoom

Effectue un panning de la direction horizontale de l'image et coupe la direction verticale de l'image de manière à correspondre à la taille de l'écran (16:9). Seulement pour les signaux à rapport d'aspect vidéo 4:3.

Déformation naturelle

Modifie l'image à rapport d'aspect 4:3 de manière à correspondre à la taille de l'écran (rapport d'aspect 16:9) en allongeant l'image pour lui donner une apparence naturelle.

Large

Fournit une image adaptée à un taux d'aspect vidéo large (16 : 9) en élargissant uniformément l'image. Cette fonction peut être utilisée pour fournir un signal vidéo rétréci à 16 : 9.

Pleine largeur

L'image plein écran est obtenue.

Personnalisé

Réglez manuellement la position et l'échelle de l'écran en utilisant cette fonction. Appuyez sur la touche SELECT sur Personnalisé; "Personnalisé" apparaît alors sur l'écran pendant quelques secondes. Pour faire apparaître la boîte de dialogue Aspect, appuyez à nouveau sur la touche SELECT sur Personnalisé; la boîte de dialogue Aspect apparaît alors.

Échelle Horiz./Vert... Réglez l'échelle d'écran Horizontal / Vertical. H&V. Lorsque vous sélectionnez "On", le taux d'aspect est fixé. "Échelle Vert." devient gris et non sélectionnable. Réglez "Échelle Horiz"; l'échelle d'écran est alors modifiée automatiquement sur la base du taux d'aspect.

Position Horiz./Vert. . Réglez la position d'écran Horizontal / Vertical. Common . . . . . . . Sauvegardez l'échelle réglée pour toutes les entrées. Appuyez sur la touche SELECT sur "Normal" pour faire apparaître la boîte de confirmation. Pour sauvegarder l'échelle, appuyez sur la touche SELECT sur "Oui". Lorsque "Personnalisé" est sélectionné, l'échelle sauvegardée est utilisée.

Reset....Réinitialisez toutes les valeurs réglées. Appuyez sur la touche SELECT sur "Reset" pour faire apparaître la boîte de confirmation. Pour réinitialiser, appuyez sur la touche SELECT sur "Oui".

Menu ECRAN

Normal Auto Icône du menu ECRAN Placez le cadre rouge sur la fonction et appuyez sur la touche SELECT.

√ Remarque:

- Il est impossible d'utiliser Zoom, Déformation naturelle et Large lorsque "720p," "1035i," ou "1080i" est sélectionné dans le menu Système audio/vidéo (p.41).

Aspect Échelle Horiz. 0 Vert. 0 H&V Off Position Horiz. 0 Vert. 0 Common Reset

Appuyez sur la touche SELECT sur "Common" ou "Reset" pour faire apparaître la boîte de confirmation.

√ Remarques:

• Lorsqu'aucun signal n'est détecté, Normal est réglé automatiquement et l'écran "Aspect" disparaît.
• La plage réglable de l'Échelle Horiz./Vert. et de la Position Horiz./Vert. peut être limitée selon le signal d'entrée.

Trapèze

Cette fonction est utilisée pour mémoriser ou réinitialiser la correction du trapèze lorsque l'interrupteur d'alimentation principal est mis sur la position OFF ou que le cordon secteur est débranché. Appuyez sur les touches de POINTAGE ◀▶ pour passer d'une option à une autre.

Mémoriser. . Pour conserver la correction du trapèze même lorsque l'interrupteur d'alimentation principal est mis sur la position OFF ou que le cordon secteur est débranché.

Reset. . . . . Pour libérer la correction du trapèze lorsque l'interrupteur d'alimentation principal est mis sur la position OFF ou que le cordon secteur est débranché.

Pour corriger la déformation du trapèze, appuyez sur la touche SELECT. La boîte de dialogue de Trapèze apparaît alors. Pour corriger la déformation du trapèze, appuyez sur les touches de POINTAGE ▲▼◀▶. (p.30)

Plafond

Lorsque cette fonction est sur "On", l'image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d'un projecteur monté au plafond.

Arrière

Lorsque cette fonction est sur "On", l'image est inversée gauche/droite. Cette fonction est utilisée pour projeter les images sur un écran de projection arrière.

Reset

Cette fonction remet toutes les valeurs réglées aux valeurs par défaut. Appuyez sur la touche SELECT sur Reset pour faire apparaître une boîte de confirmation. Pour réinitialiser, appuyez sur la touche SELECT sur "Oui".

Quitter

Pour quitter le menu de réglage de taille d'écran.

Menu ECRAN

Mémoriser Off Off Placez le pointe fonction voulue SELECT.

Placez le pointeur à cadre rouge sur la fonction voulue, puis appuyez sur la touche SELECT.

Plafond

Arrière

Réglage de l'image

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'IMAGE.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'élément voulu, puis appuyez sur la touche SELECT pour faire apparaître la boîte de dialogue de réglage. Utilisez les touches de POINTAGE ◀▶ pour ajuster la valeur de réglage.

Contraste

Appuyez sur la touche de POINTAGE ◀ pour diminuer le contraste; appuyez sur la touche de POINTAGE ▶ pour augmenter le contraste. (De 0 à 63)

Luminosité

Appuyez sur la touche de POINTAGE ◀ pour diminuer la luminosité; appuyez sur la touche de POINTAGE ▶ pour augmenter la luminosité. (De 0 à 63)

Couleur \*

Appuyez sur la touche de POINTAGE ◀ pour diminuer l'intensité de la couleur; appuyez sur la touche de POINTAGE ▶ pour augmenter l'intensité de la couleur. (De 0 à 63)

Teinte \*

Utilisez les touches de POINTAGE ◀▶ pour régler la valeur de la teinte pour obtenir une balance des couleurs adéquate. (De 0 à 63)

Réglages des paramètres couleur

La fonction Gestion des couleurs peut être utilisée pour ajuster le niveau, la phase et le gamma des couleurs d'affichage sélectionnées sur l'écran (à l'exception du noir, du blanc et du gris), et pour remplacer ces couleurs par d'autres couleurs si nécessaire. Vous pouvez mémoriser jusqu'à 8 données de réglages des paramètres couleur.

1 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur Réglages des paramètres couleurs, puis appuyez sur la touche SELECT. L'image projetée s'immobilise, et le POINTEUR DES REGLAGES DES PARAMETRES COULEUR apparaît.
2 Utilisez les touches de POINTAGE ▲▼◀▶ pour placer le pointeur sur l'endroit où vous voulez régler la couleur, puis appuyez sur la touche SELECT. La fenêtre COLOR SELECTION apparaît, et la couleur située au centre du pointeur est sélectionnée; vous pouvez alors régler la couleur.
3 Utilisez les touches de POINTAGE ▲▼◀▶ pour régler le LEVEL et la PHASE de la couleur, puis appuyez sur la touche SELECT pour confirmer le réglage. Utilisez ensuite les touches de POINTAGE ▲▼ pour régler le GAMMA de la couleur, puis appuyez sur la touche SELECT pour accepter le réglage. Après avoir accompli le réglage, appuyez sur la touche SELECT pour passer à la COLOR MANAGEMENT LIST.

MODE DE SELECTION DES COULEURS

LIST

Faites apparaître la COLOR MANAGEMENT LIST.

Menu REGLAGE D'IMAGE

Contraste Auto Icône du menu REGLAGE D'IMAGE Placez un pointeur à cadre rouge sur l'élément devant être sélectionné, puis appuyez sur la touche SELECT. Contraste Image1 32 32 32 32 Off Utilisez les touches de POINTAGE ◀ pour ajuster la valeur de réglage.

MODE POINTEUR

POINTEUR DES REGLAGES DES PARAMETRES COULEUR

√ Remarques:

* Apparaît grisé dans l'entrée d'ordinateur.

• Il est impossible de régler la Teinte lorsque le système vidéo est PAL, SECAM, PAL-M ou PAL-N (p.41).
• Les Réglages des paramètres couleur apparaissent grisés lorsqu'il n'y a pas de signal.

MODE DE SELECTION DES COULEURS (suite)

COLOR M.

Pour revenir au POINTEUR DES REGLAGES DES PARAMETRES COULEUR. (Si vous appuyez sur la touche MENU des commandes latérales ou de la télécommande, le POINTEUR DES REGLAGES DES PARAMETRES COULEUR réapparaît; vous devrez alors effectuer une nouvelle sélection et un nouveau réglage de la couleur.)

MENU

Pour revenir au menu Réglage d'image. Tous les réglages changés ne seront pas mémorisés. Pour mémoriser les réglages changés, veillez à sélectionner "LIST", puis allez à la COLOR MANAGEMENT LIST.

4

Dans la COLOR MANAGEMENT LIST, les données de couleur réglées sont cochées. Vous pouvez choisir s'il faut oui ou non appliquer les données de couleur réglées de la liste à une image projetée (voir ci-dessous).

MODE LISTE

Supprimez la coche si vous ne voulez pas appliquer les données de couleur réglées; sélectionnez la coche puis appuyez sur la touche SELECT. La coche est alors supprimée.

PALETTE DE COULEURS

Le mode retourne au mode COLOR SELECTION pour vous permettre d'ajuster de nouveau le réglage de la couleur dans cette ligne. Cette option n'est pas disponible si la marque de pointage a été libérée par l'opération immédiatement au-dessus.

DEL

Sélectionnez la case DEL si vous voulez supprimer les données réglées. Appuyez sur la touche SELECT; la boîte de confirmation apparaît alors; sélectionnez [Oui].

ALL DEL

Supprime toutes les données de la liste. Appuyez sur la touche SELECT; la boîte de confirmation apparaît alors; sélectionnez [Oui].

MENU

Même fonction que ci-dessus.

COLOR M.

Même fonction que ci-dessus.

Réglage automatique de l'image

Utilisez les touches de POINTAGE ◀▶ pour sélectionner la position de contrôle de l'image Auto (Off, L1 ou L2).

Off . . . . Le contrôle automatique des images est sur la position OFF.

L1 . . . . Le contrôle automatique des images est sur la position du niveau 1 (LEVEL 1).

L2 . . . . Le contrôle automatique des images est sur la position du niveau 2 (LEVEL 2).

Température de couleur

Utilisez les touches de POINTAGE ◀▶ pour sélectionner le niveau de température de couleur voulu (Haut, Médium, Bas ou Trés Bas).

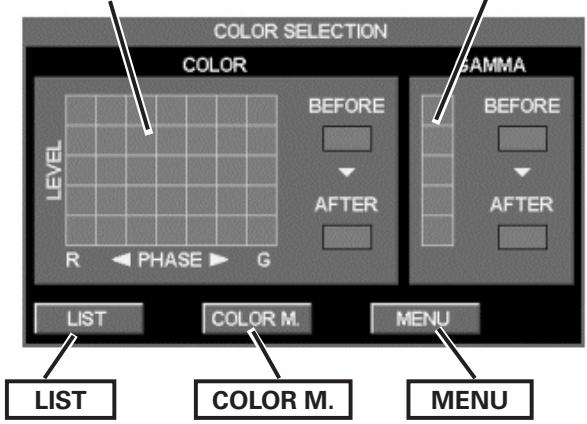

MODE DE SELECTION DES COULEURS

Palette d'ajustement du niveau et de la phase.

Palette d'ajustement du gamma.

COLOR SELECTION COLOR BEFORE AFTER R PHASE G 5AMMA LIST COLOR M. MENU LIST COLOR M. MENU

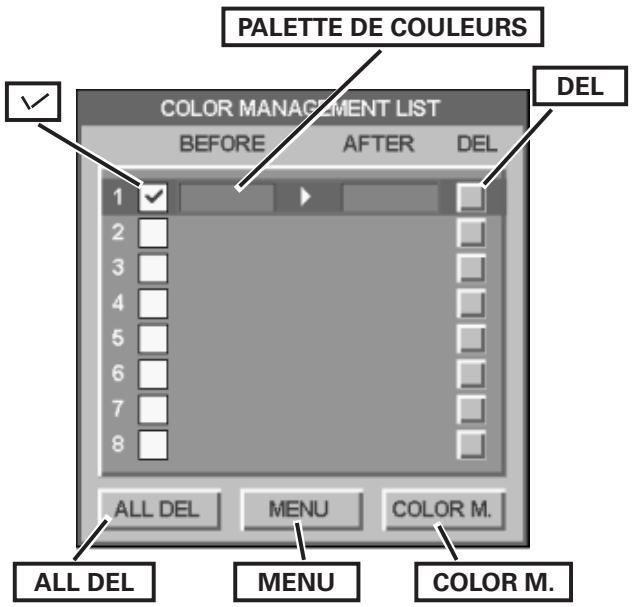

MODE LISTE

PALETTE DE COULEURS COLOR MANAGEMENT LIST BEFORE AFTER DEL DEL 1 ✓ 2 3 4 5 6 7 8 ALL DEL MENU COLOR M. ALL DEL MENU COLOR M.

Balance des blancs (Rouge/Vert/Bleu)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir le ton rouge/vert/bleu; appuyez sur la touche de POINTAGE ▶ pour foncer le ton rouge/vert/bleu. (De 0 à 63)

Couleurs sombres (Rouge/Vert/Bleu)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir le ton rouge/vert/bleu du niveau de noir de l'image; appuyez sur la touche de POINTAGE ▶ pour foncer le ton rouge/vert/bleu du niveau de noir de l'image. (De 0 à 63)

Netteté

Appuyez sur la touche de POINTAGE ◀ pour diminuer la netteté de l'image; appuyez sur la touche de POINTAGE ▶ pour augmenter la netteté de l'image. (De 0 à 31)

Gamma

Utilisez les touches de POINTAGE ◀▶ pour régler la valeur de gamma pour obtenir un contraste mieux équilibré. (De 0 à 15)

Réducteur de bruit \*

Il est possible de réduire les interférences de bruit sur l'écran. Appuyez sur les touches de POINTAGE 7 8 pour changer le mode de réducteur de bruit.

Off .... Le mode de réducteur de bruit est désactivé (Off).

On .... Le mode de réducteur de bruit est activé (On).

Progressif \*

Le signal vidéo entrelacé peut être affiché en mode progressif. Appuyez sur les touches de POINTAGE ◀▶ pour changer le mode de balayage progressif.

On .... Le mode de balayage progressif est activé (On).

Film . . . Pour visionner un film. Cette fonction permet de reproduire très fidèlement les images du film d'origine.

√ Remarque:

- L'image est déformée au moment où vous basculez sur On/Off /Film.

Reset

Pour réinitialiser les données réglées, sélectionnez Reset et appuyez sur la touche SELECT. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Mémoriser

Pour mémoriser les données réglées, placez le pointeur à cadre rouge sur l'icône Mémoriser, puis appuyez sur la touche SELECT. Le menu Niveau d'image apparaît alors. Placez le pointeur à flèche rouge sur l'une quelconque des Image 1 à 10 que vous voulez régler, puis appuyez sur la touche SELECT. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Quitter

Ferme le menu REGLAGE D'IMAGE.

Contraste Image1 32 32 32 32 Off Appuyez sur la touche SELECT de cette icône pour afficher d'autres éléments. Appuyez sur la touche SELECT sur cette icône pour faire apparaître les éléments précédents. Appuyez sur les touches de POINTAGE ▶ pour ajuster la valeur de réglage. Médium 32 32 32 32 32 On On Menu niveau image Placez un pointeur à cadre rouge sur l'icône de l'image devant être réglée, puis appuyez sur la touche SELECT. Médium 32 32 32 32 32 32 On On Icône Mémoriser Appuyez sur la touche SELECT de cette icône pour stocker le réglage.

√ Remarques:

* Apparaît grisé dans l'entrée d'ordinateur.

• Après avoir réglé l'un quelconque des éléments de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à "Règl."
• Il est impossible de sélectionner le mode Film dans la fonction Progressif lorsque le format du signal vidéo est 1080i ou 1035i.
• Il est impossible de sélectionner Progressif lorsque "480p," "575p," ou "720p" est sélectionné (p.41).

Réglage

Ce projecteur possède un menu Réglage qui vous permet de configurer plusieurs autres fonctions.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'élément voulu, puis appuyez sur la touche SELECT. La boîte de dialogue de Réglage apparaît alors.

Langue

La langue utilisée dans le menu a l'écran peut être sélectionnée entre l'anglais, l'allemand, le français, l'italien, l'espagnol, le portugais, le néerlandais, le suédois, le russe, le chinois, le coréen ou le japonais.

Menu

Cette fonction vous permet de régler la position de l'affichage à l'écran et la barre de réglage de valeur dans le menu Réglage d'image.

Position

Cette fonction permet de régler la position de l'affichage du menu à l'écran. Appuyez sur la touche SELECT; l'écran de réglage apparaît alors (des flèches apparaissent). Appuyez sur les touches de POINTAGE ▲▼◀▶ pour régler la position. Une fois le réglage effectué, appuyez sur la touche SELECT pour revenir à l'écran Menu.

Menu simple

Lorsque cette fonction est réglée sur "On", la barre de réglage de valeur dans le menu Réglage d'image apparaît sur l'écran.

Affichage

Cette fonction permet d'établir si oui ou non les affichages à l'écran apparaissent.

On .... Fait apparaître tous les affichages à l'écran. Utilisez cette fonction lorsque vous voulez projeter des images après que la lampe soit devenue suffisamment lumineuse. Ce mode est le mode réglé par défaut.

Arrêt cpte.à reb... . Fait apparaître l'image d'entrée au lieu du compte à rebours lorsque vous allumez le projecteur. Utilisez cette fonction lorsque vous voulez projeter l'image le plus tôt possible, même si la luminosité de la lampe n'est pas encore suffisante.

Off ..... Ne fait apparaître aucun affichage à l'écran, sauf:

• Menu à l'écran
  ● "Éteindre ?" (p.24)
• Écran d'utilisation des Réglages des paramètres couleur (p.45 - 46)
• "Pas de signal" pour l'élément de Extingction automatique (p.52)
  ● Minuterie (P-TIMER) (p.30)
• Message "Patientez" pour le Réglage PC auto. (p.35)
• Flèches pour le mode de panning

Fond

L'écran de fond sélectionné apparaît quand aucun signal d'entrée n'est détecté.

Bleu..... fond bleu

Utilisateur .. l'image que vous avez capturée

Noir ..... fond noir

Menu REGLAGE (Langue)

Langue SVGA1 Icône du menu REGLAGE. Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche SELECT.

Lorsque vous appuyez sur la touche SELECT sur Langue, le menu Langue apparaît.

Français On Bleu A English Deutsch Français Italiano Español Português Nederlands Svenska Русский 中文 한글 日本語

Menu

Français On Bleu A Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche SELECT. Off

√ Remarque:

- Il est impossible de sélectionner l'utilisateur lorsque l'image n'a pas été capturée.

Logo

Cette fonction vous permet de personnaliser le logo d'écran avec les fonctions Sélection logo, Capture, et Mémoriser logo PIN code.

√ Remarque:

- Lorsque "On" est sélectionné dans la fonction de Verrouillage de code PIN Logo, il est impossible de sélectionner les fonctions de Sélection logo et de Capture.

Selection logo

Cette fonction établit les éléments qui seront affichés au démarrage.

Utilisateur .. l'image que vous avez capturée.

Logo usine.. le logo par défaut.

Off ..... compte à rebours seulement.

Logo capture écran

Cette fonction est utilisée pour capturer l'image projetée; utilisez-la pour faire apparaître un affichage de démarrage ou lors d'un intervalle des présentations.

Sélectionnez Logo capture écran et appuyez sur la touche SELECT. La boîte de confirmation apparaît; sélectionnez [Oui] pour capturer l'image projetée.

Après avoir capturé l'image projetée, allez à la fonction de sélection de Logo, et réglez-la sur "Utilisateur". Ainsi, l'image capturée apparaîtra lorsque vous allumerez le projecteur la fois suivante.

Pour annuler la fonction Capture, sélectionnez [Non].

√ Remarques:

• Avant de capturer une image, sélectionnez Standard dans le menu SELECTION D'IMAGE pour capturer une image correcte (p.38, 42).
• Un signal provenant d'un ordinateur peut être capturé jusqu'à W-XGA (1366 x 800).
• Il est possible que certains signaux ne soient pas capturés correctement.
• Lorsque vous capturez une image qui a été réglée par la fonction Trapèze, les données de réglage sont remises à zéro automatiquement et le projecteur capture une image sans correction du trapèze.
• Lorsque vous commencez à capturer une nouvelle image, l'image stockée auparavant est effacée, même si vous annulez la capture.
• Une fois que vous avez quitté le menu Logo après avoir mis le verrouillage du logo sur “On”, vous devrez entrer le code PIN à chaque fois que vous essaierez de changer le réglage du Logo.
• Il est impossible de sélectionner l'utilisateur lorsque l'image n'a pas été capturée.

Logo

Français On Bleu A Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche SELECT. Logo usine Off

Logo capture écran

Logo usine Off Placez le pointeur (cadre rouge) sur l'élement et appuyez sur le bouton de SELECTION.

Sélectionnez [Oui] pour capturer l'image projetée.

Quitter Oui Non Sélectionnez [Oui] pour arrêter la capture.

Mémoriser logo PIN code

Cette fonction permet d'interdire à toute personne non autorisée de changer le logo d'écran.

Off . . . . Le logo d'écran peut être changé librement dans le menu Logo.

On . . . . Il est impossible de changer le logo d'écran sans utiliser le code PIN Logo.

Si vous voulez changer le réglage du verrouillage par code PIN logo, appuyez sur la touche SELECT; la boîte de dialogue de code PIN logo apparaît alors. Entrez un code PIN logo en procédant comme suit. Le code PIN logo a été réglé par défaut en usine à "4321".

Entrer un code PIN logo

Utilisez les touches de POINTAGE ▲▼ des commandes latérales ou de la télécommande pour entrer un chiffre. Appuyez sur la touche de POINTAGE ▶ pour fixer le chiffre, et placez le pointeur à cadre rouge sur la case suivante. Le chiffre est alors changé en “*”. Répétez cette étape pour accomplir l’entrée d’un numéro à quatre chiffres. Après avoir entré le numéro à quatre chiffres, placez le pointeur sur “Installer”. Appuyez sur la touche SELECT afin de pouvoir changer le réglage de verrouillage du code PIN logo.

Si vous avez fixé un chiffre incorrect, utilisez la touche de POINTAGE ◀ pour placer le pointeur sur le chiffre que vous voulez corriger, puis entrez le chiffre correct.

Si vous avez entré un code PIN incorrect, "Logo PIN code" et le numéro (****) deviennent rouges pendant un instant. Refaites les opérations depuis le début pour entrer le code PIN correct.

Pour changer le réglage du verrouillage de code PIN logo

Utilisez les touches de POINTAGE ◀▶ pour basculer entre On et Off, puis appuyez sur la touche de POINTAGE ▼ pour placer le pointeur sur "Quitter". Appuyez sur la touche SELECT pour fermer la boîte de dialogue.

Pour changer le code PIN logo

Vous pouvez changer le code PIN logo au numéro à quatre chiffres que vous voulez. Sélectionnez “Changement logo PIN code” à l’aide de la touche de POINTAGE ▼, puis appuyez sur la touche SELECT. La boîte de dialogue d’entrée du nouveau code PIN logo apparaît. Établissez un nouveau code PIN logo.

Veillez à bien noter le nouveau code PIN logo et à le conserver à portée de main. Si vous perdez le numéro, vous ne pourrez plus changer le réglage du code PIN logo. Pour plus de détails concernant le réglage du code PIN, reportez-vous à la section "Verrouillage code PIN" aux pages 53, 54.

Mémoriser logo PIN code

Une fois qu'un code PIN logo a été entré, la boîte de dialogue suivante apparaît.

Pour changer le réglage du verrouillage de code PIN logo

Mémoriser logo PIN code On Changement logo PIN code

Utilisez les touches de POINTAGE ◀▶ pour faire passer de On à Off et vice versa.

Pour changer le code PIN logo

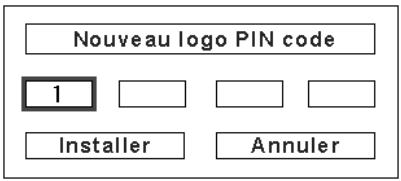

Nouveau logo PIN code 1 Installer Annuler

ATTENTION:

LORSQUE VOUS AVEZ CHANGE LE CODE PIN LOGO, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN LOGO A LA PAGE 80, ET CONSERVEZ-LE PRECIEUSEMENT. SI VOUS PERDEZ OU OUBLIEZ LE CODE PIN LOGO, LE REGLAGE DE CELUI-CI NE POURRA PLUS ETRE MODIFIE.

Mode des lampes

Ce projecteur est équipé de 2 lampes de projection, et le nombre des lampes utilisées peut être basculé à 2 lampes ou 1 lampe. En utilisant 1 lampe, la durée de vie des lampes de projection sera conservée.

Pour faire changer le mode des lampes

Etablissez le "Mode 2 lampes" ou le "Mode 1 lampe" en appuyant sur les touches de POINTAGE ◀▶. Lorsque vous faites passer le mode des lampes du "Mode 2 lampes" au "Mode 1 lampe," l'image devient un peu plus sombre. Lorsque vous faites passer le mode des lampes du "Mode 1 lampe" au "Mode 2 lampes," l'image devient progressivement plus lumineuse.

Contrôle de la lampe

Cette fonction permet de changer la luminosité de l'écran.

Auto ..... Luminosité contrôlée en fonction du signal d'entrée.

Normal ... Luminosité normale.

Mode eco . . Luminosité réduite. Lorsque la luminosité est réduite, la consommation de courant des lampes diminue et la durée de vie des lampes est allongée.

Contrôle du filtre

Cette fonction permet de remplacer le filtre. Appuyez sur la touche SELECT sur Contrôle du filtre pour faire apparaître une boîte de confirmation. Pour remplacer le filtre, appuyez sur la touche SELECT sur "OUI"; le filtre électrique se met alors à changer.

Vous pouvez aussi remplacer le filtre en utilisant la télécommande (p.30).

Commande du ventilateur

Choisissez la vitesse de fonctionnement des ventilateurs de refroidissement parmi les options suivantes.

• Lorsqu'aucune des deux lampes n'est allumée, le projecteur s'éteint automatiquement.
• Lorsque l'une quelconque des deux lampes ne s'allume pas, le témoin LAMP 1/2 REPLACE clignote en orange et le projecteur allume l'autre lampe automatiquement.
• Une fois que vous avez changé le mode de lampe, celui-ci ne peut pas être à nouveau commuté pendant 90 secondes.

√ Remarques:

• L'icône de remplacement du filtre et le message "Patientez" apparaissent sur l'écran pendant que le filtre change.
• Il est impossible de rembobiner le filtre.
• Lorsque vous remplacez le filtre, le temps accumulé total d'utilisation du filtre est remis automatiquement à 0.

Patientez

Télécommande

Ce projecteur possède huit codes de télécommande différents (Code 1 - Code 8): le code par défaut réglé en usine (Code 1) et les sept autres codes (Code 2 à Code 8).

Il faut régler le même code sur le projecteur et sur la télécommande. Par exemple, si vous utilisez le projecteur sous le "Code 7", vous devez aussi mettre la télécommande sous le "Code 7".

Pour changer le code du projecteur:

Sélectionnez un code de télécommande dans ce menu REGLAGE.

Pour changer le code de la télécommande:

Mettez l'interrupteur Reset sur "Position d'utilisation" sur le couvercle du dos de la télécommande. Tout en maintenant la touche MENU enfoncée, exercez des pressions successives sur la touche IMAGE ADJ. le nombre de fois correspondant au numéro de code de télécommande pour le projecteur. (Reportez-vous à la page 16.)

Pour réinitialiser le code de la télécommande:

Mettez le commutateur de remise sur la “Position de remise” sur le couvercle du compartiment au dos de la télécommande.

Capteur de télécommande

Sélectionnez un emplacement du récepteur de télécommande infrarouge de la télécommande. Pour plus de détails, reportez-vous à la section “Plage de fonctionnement de la télécommande” à la page 15.

Les deux . . . Pour activer le récepteur avant et le récepteur arrière simultanément.

Avant ..... Pour activer le récepteur avant seulement.

Arrière ..... Pour activer le récepteur arrière seulement.

Extinction automatique

Pour diminuer la consommation de courant et conserver la durée de vie de la lampe, la fonction d'extinction automatique éteint la lampe de projection lorsque le signal d'entrée est interrompu et qu'aucune touche n'est enfoncée pendant un certain temps.

Lorsque le signal d'entrée est interrompu et qu'aucune touche n'est actionnée pendant 30 secondes ou plus, l'affichage du programmateur avec le message "Pas de signal" apparaît. Le compte à rebours s'enclenche jusqu'à ce que la lampe s'éteigne. La durée du compte à rebours peut être réglée entre 1 et 30 minutes. Utilisez les touches de POINTAGE ◀▶ pour régler la minuterie du compte à rebours.

Sélectionnez l'une des options suivantes:

Prêt. . . . . Lorsque la lampe s'est complètement refroidie, le témoin READY se met à clignoter. Dans cet état, la lampe de projection s'allume si le signal d'entrée est reconnecté, ou si vous appuyez sur une touche quelconque des commandes latérales ou de la télécommande.

Extinction . . Lorsque la lampe s'est complètement refroidie, le projecteur s'éteint.

Off ..... La fonction d'Extinction automatique est désactivée.

Télécommande

Normal Code 1 Avant Prêt Off

Lorsque vous appuyez sur la touche SELECT de la télécommande, le menu du code de télécommande apparaît.

Extinction automatique

Pas de signal

04:50

Durée restant jusqu'à l'extinction de la lampe

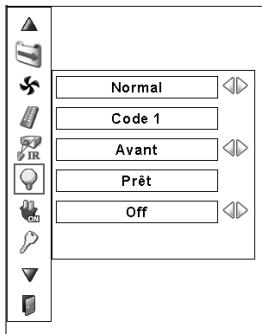

Normal Code 1 Avant Prêt Off

Appuyez sur la touche SELECT sur Extinction automatique; cette boîte de dialogue apparaît alors. Utilisez les touches de POINTAGE ◀▶ pour choisir l'une des trois options. Appuyez sur la touche de POINTAGE ▼ pour sélectionner la minuterie, puis utilisez les touches de POINTAGE ◀▶ pour régler la minuterie.

√ Remarques:

• Le réglage par défaut est "Prêt: 5 Minute".
• Lorsque l'obturateur est fermé pendant que la fonction Extinction automatique est utilisée, la fonction Extinction automatique sera désactivée.

Démarrage rapide

Lorsque cette fonction est sur "On", le projecteur est allumé automatiquement en connectant simplement le cordon d'alimentation secteur à une prise murale.

√ Remarques:

• Veillez à ce que l'interrupteur d'alimentation principal soit sur ON, sinon la fonction Démarrage rapide ne fonctionnera pas.
• Veillez à éteindre le projecteur correctement (Reportez-vous à la section "Mise hors tension du projecteur" à la page 24). Si vous éteignez le projecteur en procédant de façon erronée, la fonction Démarrage Rapide ne fonctionnera pas correctement.

Sécurité

Verrouillage

Cette fonction permet de verrouiller les touches des commandes latérales et de la télécommande pour empêcher toute utilisation par des personnes non autorisées.

..... Non verrouillé.

..... Verrouillage des touches des commandes latérales. Pour déverrouiller, utilisez la télécommande.

..... Verrouillage des touches de la télécommande. Pour déverrouiller, utilisez les commandes latérales.

Si les commandes latérales sont verrouillées accidentellement et que vous n'avez pas la télécommande avec vous et ne pouvez pas faire fonctionner le projecteur, contactez le centre de service.

Cette fonction interdit l'utilisation du projecteur par des personnes autres que les utilisateurs spécifiés, et offre les réglages suivants comme options.

Off .... Non verrouillé.

On1 . . . Il faut entrer le code PIN à chaque fois que vous allumez le projecteur.

On2 . . . Il faut entrer le code PIN pour utiliser le projecteur une fois que l'interrupteur d'alimentation principal du projecteur a été mis sur la position OFF, ou que le cordon d'alimentation du projecteur a été débranché; tant que le cordon d'alimentation secteur est branché et que l'interrupteur d'alimentation principal est mis sur la position ON, vous pouvez utiliser le projecteur sans entrer le code PIN.

Pour changer le réglage de verrouillage par code PIN ou le code PIN (numéro à quatre chiffres), vous devez entrer le code PIN. "1234" a été réglé comme code PIN initial à l'usine.

Si vous voulez changer le réglage du verrouillage du code PIN, appuyez sur la touche SELECT; la boîte de dialogue du code PIN apparaît alors. Entrez un code PIN en procédant comme indiqué à la page suivante.

Sécurité

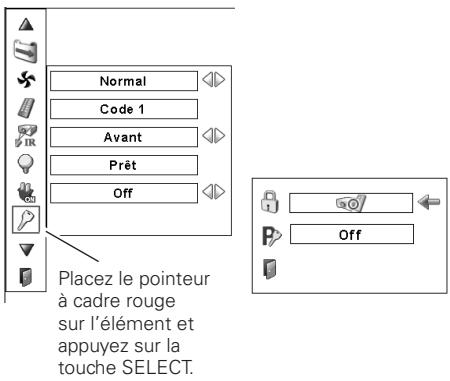

Normal Code 1 Avant Prêt Off Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche SELECT. Off

Verrouillage

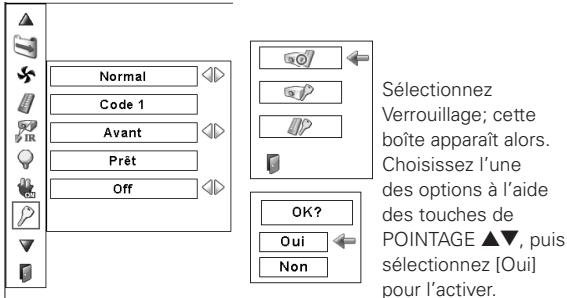

Normal Code 1 Avant Prêt Off Sélectionnez Verrouillage; cette boîte apparaît alors. Choisissez l'une des options à l'aide des touches de POINTAGE ▲▼, puis sélectionnez [Oui] pour l'activer.

Sécurité SVGA1 Off Lorsque le projecteur est verrouillé avec le code PIN, la marque de verrouillage par code PIN apparaît sur la barre de menu

Entrer un code PIN

Utilisez les touches de POINTAGE ▲▼ des commandes latérales ou de la télécommande pour entrer un chiffre.

Appuyez sur la touche de POINTAGE ▶ pour fixer le chiffre, et placez le pointeur à cadre rouge sur la case suivante. Le chiffre est alors changé en “*”. Répétez cette étape pour accomplir l’entrée d’un numéro à quatre chiffres. Après avoir entré le numéro à quatre chiffres, placez le pointeur sur “Installer”. Appuyez sur la touche SELECT afin de pouvoir changer le réglage de verrouillage du code PIN logo.

Si vous avez fixé un chiffre incorrect, utilisez la touche de POINTAGE ◀ pour placer le pointeur sur le chiffre que vous voulez corriger, puis entrez le chiffre correct.

Si vous avez entré un code PIN incorrect, "Code PIN" et le numéro (****) deviennent rouges pendant un instant.

Refaites les opérations depuis le début pour entrer le code PIN correct.

Pour changer le réglage du verrouillage par code PIN

Sélectionnez Off, On1, ou On2 à l'aide de les touches de POINTAGE ◀▶, puis "Quitter" à l'aide de la touche de POINTAGE ▼; enfin, appuyez sur la touche SELECT pour fermer la boîte de dialogue.

Pour changer le code PIN

Vous pouvez changer le code PIN au numéro à quatre chiffres que vous voulez. Sélectionnez “Changement PIN code” à l’aide de la touche de POINTAGE ▼, puis appuyez sur la touche SELECT. La boîte de dialogue d’entrée du nouveau code PIN apparaît. Établissez un nouveau code PIN.

ATTENTION:

UNE FOIS QUE VOUS AVEZ CHANGE LE CODE PIN, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN A LA PAGE 80, ET CONSERVEZ-LE SOIGNEUSEMENT. SI VOUS OUBLIEZ VOTRE CODE PIN, VOUS NE POURREZ PLUS DEMARRER LE PROJECTEUR.

Identité du PJ

Cette fonction permet aux utilisateurs d'établir la configuration de communication série (Identité du PJ) lorsque plusieurs projecteurs sont connectés par l'intermédiaire de la borne RS-232C (port série) du projecteur.

Utilisez les touches de POINTAGE ◀▶ pour régler l'Identité du PJ.

- Identité du PJ ... 1 – 999. (Réglage par défaut: Identité du PJ 1)

Entrer un code PIN

Une fois qu'un code PIN a été entré, la boîte de dialogue suivante apparaît.

Pour changer le réglage du verrouillage par code PIN

Verrouillage code PIN On 1 Changement code PIN Utilisez les touches de POINTAGE pour basculer entre les options.

Pour changer le code PIN

Nouveau code PIN 1 Installer Annuler

Shutter

La fonction Shutter permet de bloquer la lumière projetée vers l'écran, afin que l'écran puisse être utilisé par d'autres présentateurs.

Protection

Interdit l'actionnement de l'obturateur à partir de la télécommande et à partir des commandes latérales du projecteur.

Télécommande ...... Si vous sélectionnez "On",

l'actionnement de l'obturateur à partir de la télécommande sera interdit.

Projecteur ...... Si vous sélectionnez "On",

l'actionnement de l'obturateur à partir des commandes latérales du projecteur sera interdit.

Il est possible d'interdire l'actionnement de l'obturateur à partir de la télécommande et des commandes latérales du projecteur.

Gestion

La fonction Gestion Shutter permet d'éteindre la lampe de projection lorsque le projecteur est laissé avec l'obturateur fermé et que le délai réglé s'est écoulé. La durée du compte à rebours peut être réglée entre 5 et 180 minutes. Lorsque le compte à rebours est terminé, l'obturateur s'ouvre automatiquement et la lampe s'éteint pour se refroidir. Le témoin SHUTTER clignote en bleu pendant cette période de refroidissement. Une fois que la lampe est complètement refroidie, le témoin READY s'allume en vert et le témoin SHUTTER clignote continuellement.

Si vous appuyez alors sur la touche ON/STAND-BY, la lampe de projection s'allume et le témoin SHUTTER s'éteint.

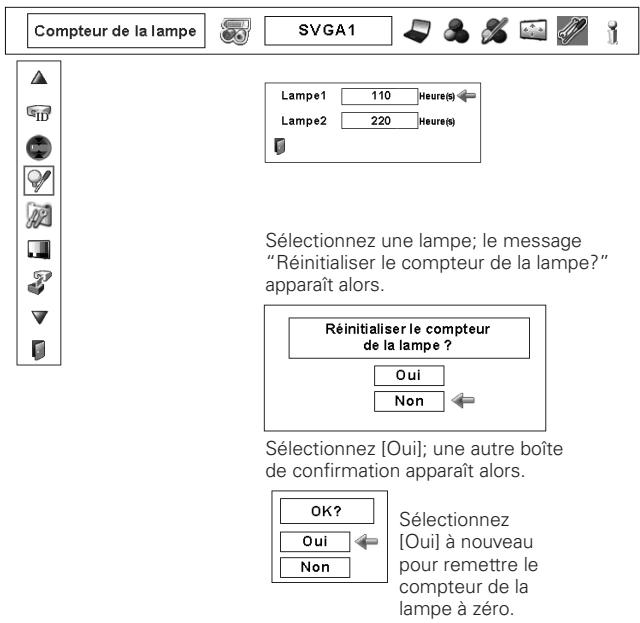

Compteur de la lampe

Cette fonction est utilisée pour remettre le compteur de lampe à zéro.

Lorsque la durée de vie de la lampe atteint un temps de remplacement de lampe recommandé, le temps indiqué dans la boîte de dialogue devient rouge, et l'icône de remplacement de la lampe apparaît sur l'écran pour indiquer que la durée de vie de la lampe arrive à son terme.

Lorsque vous remplacez la lampe de projection, remettez le compteur de la lampe à zéro. Reportez-vous à la section

"Remise à zéro du compteur de la lampe" à la page 62.

√ Remarque:

- L'icône de remplacement de la lampe n'apparaît pas lorsque la fonction Affichage a été mise sur "Off" (p.48), ou lorsque l'appareil est en mode "Arrêt sur image" (p.29).

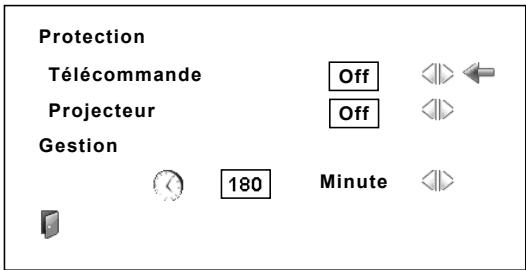

Protection Télécommande Off Projecteur Off Gestion 180 Minute

√ Remarques:

• La valeur par défaut de la durée du compte à rebours a été réglée à 180 minutes.
• Il est impossible d'arrêter la fonction Gestion Shutter.

Cette icône apparaît sur l'écran lorsque la durée de vie de la lampe arrive à son terme.

√ Remarque:

- Cette icône apparaît aussi lorsque vous allumez le projecteur, et que vous sélectionnez la source d'entrée.

Compteur du filtre

Cette fonction est utilisée pour régler la fréquence de remplacement du filtre.

Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur Compteur du filtre, puis appuyez sur la touche SELECT. Une boîte de dialogue apparaît pour afficher l'option Durée d'utilisation et l'option Changements restants.

Durée d'utilisation . . Indique le temps accumulé total d'utilisation du filtre, l'option de réglage de minuterie et les options Reset. Lorsque le projecteur atteint l'intervalle de temps réglé dans la minuterie, l'icône de remplacement du filtre (fig.1) apparaît sur l'écran et le temps total accumulé devient rouge pour indiquer qu'il faut remplacer le filtre. Si le filtre n'a plus de réserve de changements et que le projecteur a atteint l'intervalle de temps réglé dans la minuterie, l'icône représentée dans la fig.2 apparaît sur l'écran pour indiquer qu'il faut remplacer la cartouche de filtre.

Changements restants . . Fait apparaître le compteur des changements et les options Reset. Lorsque le compte des changements du filtre atteint 1 (le compteur des changements apparaissant sur l'écran indique "0 changement(s)", la dernière icône des changements (fig.3) s'affiche. Lorsque le compte des changements du filtre a atteint 0, l'icône de remplacement du filtre (fig.4) apparaît sur l'écran et le témoin WARNING FILTER s'allume en orange pour indiquer qu'il faut remplacer la cartouche de filtre.

Pour régler la minuterie, appuyez sur la touche SELECT sur l'option Durée d'utilisation. Placez le pointeur à flèche rouge sur l'option de réglage de minuterie, et utilisez les touches de POINTAGE ◀▶ pour sélectionner un élément parmi (Off / 400 h / 700 h / 1000 h), selon l'environnement d'utilisation.

Lorsque vous remplacez la cartouche de filtre, remettez à zéro le compteur du filtre et le compteur des changements (p.59).

√ Remarques:

• Ne remettez pas à zéro le compteur du filtre et le compteur des changements sans avoir auparavant remplacé la cartouche de filtre. Veillez à remettre à zéro le compteur du filtre et le compteur des changements seulement après avoir remplacé la cartouche de filtre.
• Le réglage de la minuterie signale qu'il faut remplacer le filtre. Pour remplacer le filtre, utilisez la fonction de contrôle du filtre (p.51).

Echantillon test

Plusieurs motifs de test sont utilisables lorsque vous configurez le projecteur.

Réglages d'usine

Cette fonction remet toutes les valeurs de réglage aux valeurs par défaut, sauf celles du logo d'utilisateur, du Verrouillage code PIN, du Verrouillage code PIN logo, du compteur de la lampe, du compteur du filtre et de la minuterie du filtre.

Quitter

Ferme le menu Réglage.

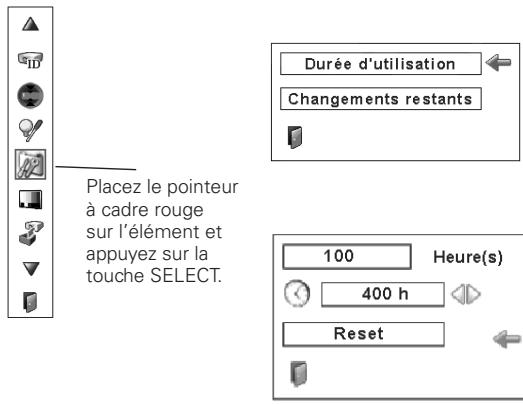

Compteur du filtre

Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche SELECT. Durée d'utilisation Changements restants 100 Heure(s) 400 h Reset

Utilisez les touches de POINTAGE ◀▶ pour régler la minuterie. Sélectionnez parmi (Off / 400 h / 700 h / 1000 h) selon l'environnement d'utilisation.

Fig.1 Icône de remplacement du filtre

L'icône de remplacement du filtre apparaît sur l'écran lorsque le temps réglé est atteint.

Fig.2

Fig.3 Icône de dernier changement

L'icône de dernier changement apparaît sur l'écran lorsque le filtre a atteint le dernier changement de sa réserve.

Fig.4 Icône de remplacement de la cartouche de filtre

L'icône de remplacement de la cartouche de filtre apparaît sur l'écran lorsque le compte des changements du filtre a atteint 0.

√ Remarques:

• Les fig. 1, fig. 2, fig. 3 ou fig. 4 apparaissent lorsque vous allumez le projecteur et que vous sélectionnez une source d'entrée.
• Les fig.1, fig.2, fig.3 ou fig.4 n'apparaissent pas lorsque la fonction Affichage a été mise sur "Off" (p.48), ou lorsque l'appareil est en mode "Arrêt sur image" (p.29).

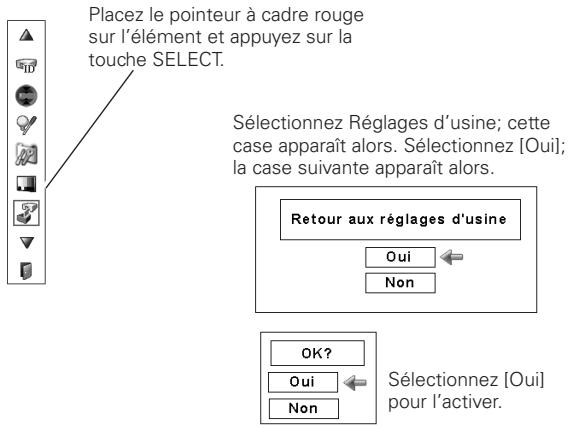

Réglages d'usine

Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche SELECT. Sélectionnez Réglages d'usine; cette case apparaît alors. Sélectionnez [Oui]; la case suivante apparaît alors. Retour aux réglages d'usine Oui Non OK? Oui Non Sélectionnez [Oui] pour l'activer.

Instructions concernant le filtre

Le filtre empêche la poussière de s'accumuler sur les composants optiques à l'intérieur du projecteur. Si le filtre est bouché par des particules de poussière, l'efficacité des ventilateurs de refroidissement sera réduite, ce qui pourra causer une élévation de la température interne du projecteur et une réduction de sa durée de vie. Ce projecteur est équipé d'un filtre actionné électriquement qui facilite le remplacement du filtre. Le projecteur contrôle l'état du filtre en permanence, et remplace automatiquement le filtre lorsqu'il détecte que celui-ci est bouché.

Lorsque le projecteur atteint l'intervalle de temps réglé dans la minuterie (p.56), une icône de remplacement du filtre (fig.1) apparaît sur l'écran et le témoin WARNING FILTER s'allume sur le panneau supérieur (p.74). Lorsque vous voyez cette icône, remplacez le filtre dans les plus brefs délais (p.30, 51). Si le filtre n'a plus de réserve de changements et que le projecteur a atteint un temps réglé dans la minuterie, l'icône représentée dans la fig.2 apparaît sur l'écran pour indiquer qu'il faut remplacer la cartouche de filtre.

Lorsque le compte des changements du filtre a atteint 1, l'icône de dernier changement (fig.3) apparaît sur l'écran pour indiquer qu'il ne reste plus qu'un seul changement en réserve dans la cartouche de filtre (p.56).

Lorsque le projecteur détecte que le filtre est bouché et que la cartouche de filtre n'a plus de réserve de changements, une icône de remplacement du filtre (fig.4) apparaît sur l'écran et le témoin WARNING FILTER s'allume sur le panneau supérieur (p.74). Lorsque vous voyez cette icône, remplacez la cartouche de filtre (p.58) et remettez à zéro le compteur du filtre (p.59) et le compteur des changements (p.59).

Lorsque vous faites changer le filtre en utilisant la télécommande (p.30) ou la fonction de Contrôle du filtre du menu Réglage (p.51), une icône de remplacement du filtre et le message “Patientez” (fig.5) apparaissent sur l’écran, et le témoin WARNING FILTER clignote lentement (environ 2 secondes allumé, 2 secondes éteint) (p.72).

Le témoin WARNING FILTER clignote rapidement lorsque le projecteur détecte un état anormal, que la cartouche de filtre n'est pas installée correctement, ou que les changements de filtre ne s'effectuent pas correctement (p.74).

Fig.1 Icône de remplacement du filtre

Fig.2

Fig.3 Icône de dernier changement

Fig.4 Icône de remplacement de la cartouche de filtre

Patientez

Fig.5 Icône de remplacement du filtre et message "Patientez".

√ Remarques:

• Les fig.1, fig.2, fig.3 ou fig.4 n'apparaissent pas lorsque la fonction Affichage a été mise sur "Off" (p.48), ou lorsque l'appareil est en mode "Arrêt sur image" (p.29).
• Il est impossible de rembobiner le filtre.
• Le filtre peut être changé 9 fois, car la cartouche de filtre a une autonomie de 10 changements.
• La cartouche de filtre est un produit jetable. Il ne faut pas nettoyer et réutiliser la cartouche de filtre.
• N'exposez pas la cartouche de filtre à de l'eau ou à un autre liquide, car ceci pourrait causer une panne.
• Remplacez la cartouche de filtre après que la réserve de changements a été épuisée. Si vous remplacez la cartouche de filtre alors qu'il reste encore quelques changements en réserve dans la cartouche de filtre, le compteur du filtre et le compteur des changements ne reconnaîtront pas le nombre correct de changements restants, et la fonction de remise à zéro ne pourra plus fonctionner correctement. Ceci risque de causer une panne.

• La partie utilisée du filtre est visible sur le côté de la cartouche de filtre après avoir changé le filtre, mais ceci n'affecte en rien l'utilisation du projecteur.

• N'utilisez pas la cartouche de filtre avec un autre projecteur. Le compteur du filtre et le compteur des changements ne reconnaîtront pas le nombre correct de changements restants, et la fonction de remise à zéro ne pourra plus fonctionner correctement. Ceci risque de causer une panne.

• Veillez à ce que la lampe de projection soit éteinte lorsque vous remplacez la cartouche de filtre. Si vous remplacez la cartouche de filtre alors que la lampe de projection est allumée, le projecteur s'éteindra automatiquement pour des raisons de sécurité.
• Après avoir remplacé la cartouche de filtre, n'oubliez pas de remettre le compteur du filtre et le compteur des changements à zéro dans le menu Réglage. Si vous oubliez de remettre le compteur du filtre et le compteur des changements à zéro, le projecteur ne pourra plus reconnaître le nombre correct de changements restants; ceci risque de causer une panne.
• Lorsque vous continuez à utiliser le projecteur pendant 3 minutes sans remplacer la cartouche de filtre après que l'état représenté sur la Fig.4 soit apparu sur l'écran, le projecteur s'éteint automatiquement pour éviter tout dommage des composants optiques.

Remplacement de la cartouche de filtre

1 Eteignez le projecteur, mettez l'interrupteur d'alimentation principal sur la position OFF et débranchez le cordon secteur de la prise secteur.
2 Tout d'abord, éliminez la poussière accumulée sur le projecteur et autour des ouvertures de ventilation.
3 Faites glisser et ouvrez le couvercle du filtre. (Voyez l'illustration ci-contre à droite.)
4 Retirez la cartouche de filtre en saisissant la saillie.
5 Placez la cartouche neuve à sa place, puis refermez le couvercle du filtre. Vérifiez que la cartouche de filtre est correctement et complètement insérée.
6 Branchez le cordon secteur au projecteur et allumez le projecteur.
7 Remettez à zéro le compteur du filtre et le compteur des changements (p.59).

ATTENTION

Vérifiez que la cartouche de filtre est bien insérée dans le projecteur. Si la cartouche de filtre n'est pas bien insérée, il sera impossible d'allumer le projecteur.

N'introduisez aucun objet dans les ouvertures de ventilation. Sinon, le projecteur risquerait de tomber en panne.

RECOMMANDATION

Nous vous recommandons de ne pas utiliser le projecteur dans un endroit poussiéreux/enfumé. Sinon, l'image obtenue pourrait être de mauvaise qualité.

Lorsque vous utilisez le projecteur dans un endroit poussiéreux ou enfumé, de la poussière risque de s'accumuler sur la lentille, sur les affichages à cristaux liquides ou sur les composants optiques contenus dans le projecteur. L'image projetée pourrait alors être dégradée.

Si vous remarquez les symptômes mentionnés ci-dessus, faites nettoyer correctement l'appareil par votre revendeur agréé ou par un centre de service.

COMMANDE D'UNE CARTOUCHE DE FILTRE DE RECHANGE

Demandez à votre revendeur de commander une cartouche de filtre de rechange. Pour la commander, donnez les informations suivantes à votre revendeur.

• N° de modèle de votre projecteur PLV-WF20
• Cartouche de filtre de rechange Pièces de service n° 610 335 9830

Couvercle du filtre

Cartouche de filtre

Remise à zéro du compteur du filtre

Après avoir remplacé la cartouche de filtre, veillez à remettre le compteur du filtre à zéro.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu Réglage.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur Compteur du filtre, puis appuyez sur la touche SELECT. Une boîte de dialogue apparaît pour afficher l'option Durée d'utilisation et l'option Changements restants. Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner la Durée d'utilisation.

3 La Durée d'utilisation indique le temps accumulé total d'utilisation du filtre, l'option de réglage de minuterie et l'option Reset. Sélectionnez Reset; le message "Réinitialiser le compteur du filtre?" apparaît alors. Sélectionnez [Oui] pour continuer.

4 Une autre boîte de dialogue de confirmation apparaît; sélectionnez [Oui] pour remettre le compteur du filtre à zéro.

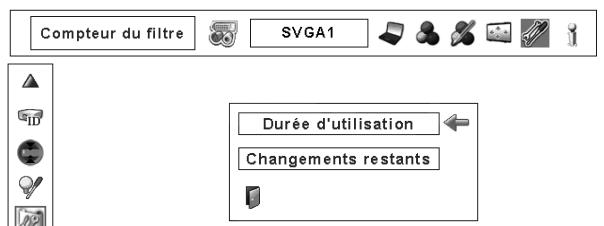

Compteur du filtre

Compteur du filtre SVGA1 Durée d'utilisation Changements restants

Sélectionnez "Durée d'utilisation"; la boîte de dialogue ci-dessous apparaît alors.

100 Heure(s) 400 h Reset

Sélectionnez Reset; le message "Réinitialiser le compteur du filtre?" apparaît alors.

Réinitialiser le compteur du filtre ? Oui Non

Sélectionnez [Oui]; une autre boîte de confirmation apparaît alors.

Sélectionnez [Oui] à nouveau pour remettre le compteur du filtre à zéro.

Remise à zéro du compteur des changements

Après avoir remplacé la cartouche de filtre, veillez à remettre le compteur des changements à zéro.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu Réglage.
2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur Compteur du filtre, puis appuyez sur la touche SELECT. Une boîte de dialogue apparaît pour afficher l'option Durée d'utilisation et l'option Changements restants. Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner Changements restants.
3 Changements restants fait apparaître le nombre de changements de filtre restants et l'option Reset. Sélectionnez Reset; le message "Réinitialiser le compteur des changements?" apparaît alors. Sélectionnez [Oui] pour continuer.
4 Une autre boîte de dialogue de confirmation apparaît; sélectionnez [Oui] pour remettre le compteur des changements à zéro.

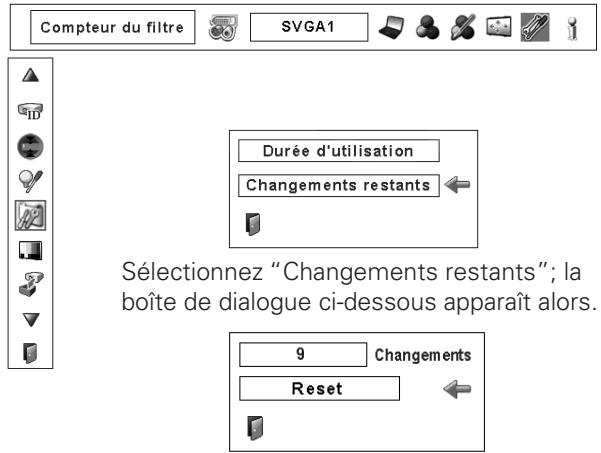

Compteur des changements

Compteur du filtre SVGA1 Durée d'utilisation Changements restants 9 Changements Reset Sélectionnez "Changements restants"; la boîte de dialogue ci-dessous apparaît alors.

Sélectionnez Reset; le message "Réinitialiser le compteur des changements?" apparaît alors.

Sélectionnez [Oui]; une autre boîte de confirmation apparaît alors.
Sélectionnez [Oui] à nouveau pour remettre le compteur du filtre à zéro.

Gestion des lampes

Ce projecteur est équipé de 2 lampes de projection pour que l'image soit plus lumineuse; ces lampes sont commandées par la fonction Gestion des lampes. La fonction Gestion des lampes détecte l'état des lampes et indique cet état sur l'écran ou sur les témoins LAMP 1/2 REPLACE. Cette fonction permet aussi de commander automatiquement le Mode des lampes lorsque l'une quelconque des lampes s'est éteinte parce que sa durée de vie est épuisée ou qu'elle est en panne.

Entrée 1 RGB (PC analogique) ① ② —— Mode des lampes

Témoins LAMP 1/2 REPLACE

Les témoins LAMP 1/2 REPLACE s'allument en orange lorsque la durée de vie d'une des lampes de projection est presque terminée, et clignote lorsque l'une d'entre elles est grillée. Vérifiez le nombre de lampes sur l'affichage statut lampes ou sur les témoins LAMP 1/2 REPLACE, et remplacez la lampe.

Affichage statut lampes

L'affichage statut lampes apparaît sur l'écran lorsque le projecteur est allumé ou que la position d'entrée (Entrée 1, Entrée 2, Entrée 3 ou Entrée 4) est basculée. Ceci indique l'état de chaque lampe comme: ALLUME, ETEINT, PRESQUE TERMINE, ou GRILLE. Pour plus de détails concernant chaque état, reportez-vous aux explications suivantes.

Témoin jaune ---- La lampe de projection est allumée normalement.

AFFICHAGE STATUT LAMPES

Témoin pâle ---- La lampe de projection est éteinte.

Témoin rouge — — — — — — — La durée de vie de la lampe de projection est presque terminée. Lorsque l'image devient plus sombre ou que sa couleur ne semble plus naturelle, remplacez la lampe. (Le témoin LAMP 1/2 REPLACE s'allume en orange.)

Marque X sur le témoin -- (Le témoin LAMP 1/2 REPLACE clignote en orange.) La lampe de projection est défectueuse ou ne s'est pas allumée. Redémarrez le projecteur et assurez-vous que la lampe est allumée. Si cette marque apparaît encore, remplacez la lampe correspondant au X avec une lampe neuve.

Commutation du mode de lampe

La fonction Gestion lampes change automatiquement la lampe allumée (Mode des lampes) en détectant l'état de la lampe. Si l'une des deux lampes est grillée, le projecteur fonctionne avec une seule lampe. Le Mode des lampes peut être basculé sur 2 lampes ou 1 lampe manuellement. Reportez-vous à la section "Réglage" à la page 51.

MODE 2 LAMPES

MODE 1 LAMPE

Lorsque la Lampe 1 est grillée.

Lorsque la Lampe 2 est grillée.

Remplacement de la lampe

Lorsque la durée de vie de la lampe de projection du projecteur arrive à son terme, l'icône de remplacement de la lampe apparaît sur l'écran et le témoin LAMP 1/2 REPLACE s'allume en orange. Remplacez la lampe dans les plus brefs délais. Le moment où les témoins LAMP 1/2 REPLACE s'allument dépend du mode des lampes utilisé.

Témoins

LAMP READY WARNING TEMP. WARNING FILTER SHUTTER LAMP 2 REPLACE LAMP 1 REPLACE Témoins LAMP 1/2 REPLACE Icône de remplacement de la lampe

√ Remarque:

- L'icône de remplacement de la lampe n'apparaît pas lorsque la fonction Affichage a été mise sur "Off" (p.48), ou lorsque l'appareil est en mode "Arrêt sur image" (p.29).

Pour remplacer la lampe, procédez comme suit.

AVERTISSEMENT:

AVANT D'OUVRIR LE COUVERCLE DE LA LAMPE, ETEIGNEZ LA LAMPE UV.

Avant d'ouvrir le couvercle de la lampe, laissez le projecteur refroidir pendant au moins 45 minutes avant d'ouvrir le couvercle de la lampe. La température peut s'élever considérablement à l'intérieur du projecteur.

ATTENTION

Pour assurer un fonctionnement sûr, remplacez la lampe par une lampe du même type.

Veillez à ne pas laisser tomber l'unité de lampe et à ne pas toucher l'ampoule en verre! Le verre risquerait de se briser et de causer des blessures.

1 Vérifiez le nombre de lampes à remplacer sur l'affichage d'état des lampes.
2 Eteignez le projecteur, mettez l'interrupteur d'alimentation principal sur la position OFF et débranchez le cordon secteur de la prise secteur. Laissez le projecteur refroidir pendant au moins 45 minutes.
3 Desserrez une vis du couvercle des lampes. Faites glisser et ouvrez le couvercle des lampes jusqu'à ce qu'il émette un déclic.
4 Desserrez deux vis et retirez la lampe à remplacer en saisissant la poignée.
5 Remplacez la lampe et serrez deux vis. Assurez-vous que la lampe est bien mise en place.
6 Remettez le couvercle des lampes en place et serrez une vis.
7 Branchez le cordon secteur au projecteur et allumez le projecteur.
8 Remettez le compteur de remplacement de la lampe à zéro. (Reportez-vous à la section "Remise à zéro du compteur de la lampe" à la page 62.)

REMARQUE: Ne remettez pas le compteur de remplacement de la lampe à zéro lorsque la lampe de projection n'a pas été remplacée.

COUVERCLE DE LA LAMPE VIS LAMPE 2 VIS LAMPE 1

Vérifiez bien le numéro de la lampe à remplacer sur l'affichage de l'état des lampes.

L'illustration représente le cas du remplacement de la LAMPE 1.

ATTENTION: NE FAITES PAS FONCTIONNER LE PROJECTEUR PENDANT QUE VOUS RETIREZ L'UNE QUELCONQUE DES LAMPES. CECI RISQUERAIT DE CAUSER DES ANOMALIES DE FONCTIONNEMENT, UN INCENDIE OU D'AUTRES ACCIDENTS.

REMARQUES CONCERNANT LE REMPLACEMENT DES LAMPES

Pour conserver la bonne qualité de l'image (meilleur équilibre des couleurs et de la luminosité dans l'écran tout entier), nous vous conseillons de remplacer les deux lampes simultanément.

Remise à zéro du compteur de la lampe

Veillez à remettre le compteur de la lampe à zéro après avoir remplacé la lampe. Une fois que le compteur de la lampe a été remis à zéro, le témoin LAMP 1/2 REPLACE s'éteint et l'icône de remplacement de la lampe disparaît.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE.
2 Utilisez les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur "Compteur de la lampe", puis appuyez sur la touche SELECT. Une boîte de dialogue apparaît alors. Sélectionnez une lampe; le message "Réinitialiser le compteur de la lampe?" apparaît alors. Sélectionnez [Oui] pour continuer.
3 Une autre boîte de dialogue de confirmation apparaît et sélectionnez [Oui] pour remettre le Compteur de la lampe à zéro.

√ Remarque:

- Ne remettez pas le compteur de la lampe à zéro si vous n'avez pas remplacé la lampe. Veillez à ne remettre le compteur de la lampe à zéro qu'après avoir remplacé la lampe.

Compteur de la lampe

Compteur de la lampe SVGA1 Lampe1 110 Heure(s) Lampe2 220 Heure(s) Sélectionnez une lampe; le message "Réinitialiser le compteur de la lampe?" apparaît alors. Réinitialiser le compteur de la lampe ? Oui Non Sélectionnez [Oui]; une autre boîte de confirmation apparaît alors. OK? Oui Non Sélectionnez [Oui] à nouveau pour remettre le compteur de la lampe à zéro.

COMMANDE D'UNE LAMPE DE RECHANGE

Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur.

• N° de modèle de votre projecteur : PLV-WF20
• N° du type de lampe de rechange : POA-LMP104

(Pièces de service n° 610 337 0262)

PRECAUTIONS DE MANIPULATION DE LA LAMPE

Ce projecteur utilise une lampe à haute pression qui doit être manipulée soigneusement et correctement. Si la lampe est manipulée incorrectement, ceci risquera de causer un accident, des blessures ou un incendie.

• La durée de vie de la lampe peut être différente d'une lampe à l'autre, selon l'environnement d'utilisation. Une durée de vie identique ne peut être garantie pour toutes les lampes. Certaines lampes pourront tomber en panne ou arriver au terme de leur durée de vie plus rapidement que d'autres lampes similaires.
• Si le projecteur indique qu'il faut remplacer la lampe, autrement dit si les témoins LAMP 1/2 REPLACE s'allument, remplacez la lampe IMMEDIATEMENT après que le projecteur se soit refroidi. (Suivez rigoureusement les instructions données dans la section Remplacement de la lampe de ce manuel.) Si vous continuez à utiliser la lampe alors que les témoins LAMP 1/2 REPLACE sont allumés, la lampe risquera d'exploser.
• Une lampe risque exploser sous l'effet de vibrations, de chocs ou de la détérioration résultant de nombreuses heures d'utilisation lorsque sa durée de vie arrive à son terme. Les risques d'explosion peuvent être différents selon l'environnement ou les conditions dans lesquelles le projecteur et la lampe sont utilisés.

SI UNE LAMPE EXPLOSE, IL FAUT PRENDRE LES MESURES DE SECURITE SUIVANTES.

Si une lampe explose, débranchez immédiatement la fiche secteur du projecteur de la prise secteur. Faites vérifier le bloc de lampe et remplacer la lampe par un centre de service agréé. En outre, vérifiez bien qu'aucun éclat de verre ne se trouve à proximité du projecteur ou ne soit expulsé par les orifices de circulation d'air de refroidissement. Eliminez soigneusement tous les éclats de verre. Seuls des techniciens compétents agréés habitués à effectuer des opérations d'entretien sur les projecteurs peuvent vérifier l'intérieur du projecteur, à l'exclusion de toute autre personne.

Si une personne n'ayant pas reçu une formation appropriée tente d'effectuer des opérations d'entretien de façon inadéquate, un accident ou des blessures causées par des éclats de verre risqueront de se produire.

Nettoyage de la lentille du projection

Avant d'effectuer le nettoyage, éteignez le projecteur, mettez l'interrupteur d'alimentation principal sur la position OFF et débranchez le cordon secteur de la prise secteur.

Essuyez soigneusement la lentille de projection avec un chiffon de nettoyage humecté d'une petite quantité de produit de nettoyage non abrasif pour lentille d'appareil photo, ou utilisez du papier de nettoyage de lentille ou une soufflerie en vente dans le commerce pour nettoyer la lentille.

Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface de la lentille.

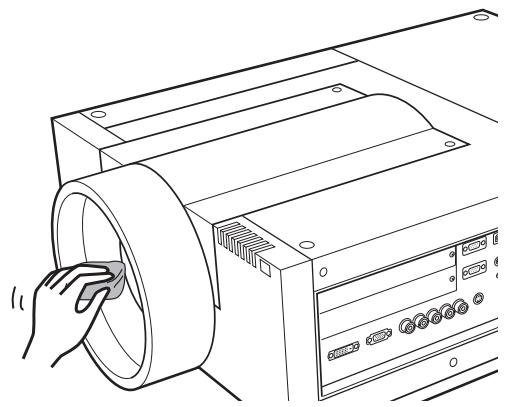

Nettoyage du coffret du projecteur

Avant d'effectuer le nettoyage, éteignez le projecteur, mettez l'interrupteur d'alimentation principal sur la position OFF et débranchez le cordon secteur de la prise secteur.

Essuyez soigneusement le corps du projecteur avec un chiffon de nettoyage doux et sec. Si le corps du projecteur est très sale, utilisez une petite quantité de détergent doux, puis essuyez avec un chiffon de nettoyage doux et sec. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyages abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface du coffret.

Lorsque vous n'utilisez pas le projecteur, mettez le projecteur dans la housse de transport pour le protéger de la poussière et ne pas le rayer.

Les témoins WARNING montrent l'état de la fonction qui protège le projecteur. Vérifiez l'état du témoin WARNING TEMP. et du témoin LAMP pour effectuer correctement l'entretien.

Le projecteur est éteint et le témoin WARNING TEMP. clignote en rouge.

Lorsque la température interne du projecteur atteint un certain niveau, le projecteur s'éteint automatiquement pour protéger les composants internes du projecteur. Le témoin LAMP devient rouge vif, et le témoin WARNING TEMP. clignote pendant que le projecteur refroidit. Une fois que le projecteur s'est suffisamment refroidi (à sa température de fonctionnement normale), vous pouvez le rallumer en appuyant sur la touche ON/STAND-BY.

√ Remarque:

- Après que la température interne du projecteur est redevenue normale, le témoin WARNING TEMP. continue toujours à clignoter. Lorsque le projecteur est rallumé, le témoin WARNING TEMP. cesse de clignoter.

Vérifiez ensuite les éléments suivants.

• Avez-vous laissé un espace suffisant pour assurer la bonne ventilation du projecteur? Vérifiez l'état d'installation pour voir si les ouvertures de ventilation du projecteur ne sont pas bouchées.
• Avez-vous installé le projecteur à proximité d'un conduit ou d'un orifice de ventilation d'un climatiseur/chauffage? Installez le projecteur plus loin du conduit ou de l'orifice de ventilation.
• Le filtre est-il propre? Remplacez le filtre par un filtre neuf.

Le projecteur s'éteint; le témoin LAMP est allumé et les autres témoins clignotent.

Lorsque le projecteur détecte un état anormal, il s'éteint automatiquement pour protéger les composants internes du projecteur, le témoin LAMP s'allume et les autres témoins clignotent. Dans ce cas, débranchez le cordon secteur et rebranchez-le, puis rallumez le projecteur pour vérifier le fonctionnement. S'il est impossible de rallumer le projecteur et que ce témoins s'allument et clignotent toujours, débranchez le cordon secteur et adressez-vous au centre de service.

ATTENTION

SI UNE ANOMALIE SE PRODUIT, NE LAISSEZ PAS LE CORDON D'ALIMENTATION SECTEUR DU PROJECTEUR BRANCHE. UN INCENDIE OU UNE ELECTROCUTION RISQUERAIENT DE S'ENSUIVRE.

Témoins

Témoin WARNING TEMP. clignotant en rouge

Témoins

Le témoin LAMP s'allume et les autres témoins clignotent.

Guide de dépannage

Avant de faire appel à votre revendeur ou à un centre de service, veuillez vérifier les points suivants.

1. Vérifiez que vous avez bien branché le projecteur aux équipements périphériques comme décrit aux pages 20 - 21.
2. Vérifiez les branchements des câbles. Vérifiez que le cordon d'alimentation, l'ordinateur ou la source vidéo sont bien branchés.
3. Vérifiez que tous les appareils sont allumés.
4. Si le projecteur ne projette toujours pas d'image, redémarrez l'ordinateur.
5. Si l'image n'apparaît toujours pas, débranchez le projecteur de l'ordinateur et vérifiez l'image sur le moniteur de l'ordinateur. Le problème peut venir du contrôleur vidéo de l'ordinateur et non pas du projecteur. (Lorsque le projecteur est rebranché, n'oubliez pas d'éteindre l'ordinateur et le moniteur avant d'allumer le projecteur. Allumez les appareils dans cet ordre: projecteur, ordinateur.)
6. Si le problème persiste, consultez le tableau ci-dessous.

Problème:	Solutions
Pas d'alimentation	– Branchez le cordon d'alimentation du projecteur dans la prise secteur.– Mettez l'interrupteur d'alimentation principal sur ON.– Appuyez sur la touche ON/STAND-BY pour la mettre sur ON.– Vérifiez que le témoin READY soit bien allumé.– Vérifiez les témoins. Si le témoin LAMP s'allume et que les autres témoins clignotent, il est impossible d'allumer le projecteur. (Reportez-vous à la page 65.)– Vérifiez la lampe de projection. (Reportez-vous à la page 61.)
La boîte de dialogue du code PIN apparaît au démarrage.	– Le réglage du verrouillage par code PIN est en cours. Entrez un code PIN (1234 ou les chiffres que vous avez réglés). (Reportez-vous aux pages 23, 53, 54.)
L'affichage initial n'apparaît pas.	– Vérifiez si “Off” ou “Arrêt cpte.à reb.” n'ont pas été choisis pour la fonction Affichage.(Reportez-vous à la section “Réglage” de la page 48.)
L'affichage initial est différent de l'affichage par défaut.	– Vérifiez si “Utilisateur” ou “Off” n'ont pas été choisis pour la fonction de Sélection logo.(Reportez-vous à la section “Réglage” de la page 49.)
Lorsque le projecteur est allumé et que vous appuyez sur la touche d'entrée, une icône autre que l'icône du mode de la lampe apparaît.	– C'est l'icône d'avertissement du filtre. Reportez-vous à la page 56.
Une icône autre que celle du mode d'entrée ou du mode de la lampe apparaît.	– C'est l'icône de remplacement de la lampe ou l'icône d'avertissement du filtre. Reportez-vous aux pages 55, 56.
Pas d'image	– Vérifiez le branchement entre l'ordinateur ou l'équipement vidéo et le projecteur.– Vérifiez si le signal d'entrée est correctement émis par votre ordinateur. Lorsque vous branchez un ordinateur portable, selon le type de celui-ci, il pourrait être nécessaire de changer le réglage pour la sortie de moniteur. Pour plus de détails concernant de réglage, reportez-vous au mode d'emploi de votre ordinateur.– Il faut environ 20 secondes pour que l'image apparaisse après avoir allumé le projecteur. Vérifiez si le système sélectionné correspond bien à votre ordinateur ou à votre appareil vidéo.– Sélectionnez à nouveau la source d'entrée correcte en utilisant l'opération par menu. (Reportez-vous aux pages 31, 41 et 42.)– Veillez à ce que la température ne soit pas hors de la plage de température de fonctionnement normale (5°C–40°C).
apparaît sur l’écran	– La durée de vie de la lampe arrive à son terme. Remplacez la lampe dans les plus brefs délais.(Reportez-vous à la page 55.)
apparaît sur l’écran	– Le filtre n’a plus de réserve de changements. Remplacez la cartouche de filtre dans les plus brefs délais. (Reportez-vous aux pages 57-58.)
La mise au point de l’image est incorrecte.	– Réglez la mise au point.– Régardez si la lentille doit être nettoyée.✓Remarque:Si vous déplacez le projecteur d’un endroit froid à un endroit chaud, de la condensation risquera de se former sur la lentille de projection. Si ceci se produit, laissez le projecteur éteint et attendez que la condensation s’évapore.– Si vous effectuez la projection en inclinant excessivement le projecteur par rapport à l’écran, vous risquez de causer une déformation du trapèze et de fausser partiellement la mise au point.
L’image n’est pas assez lumineuse.	– Vérifiez si “Contraste” ou “Luminosité” sont bien réglés correctement. (Reportez-vous à la page 45.)– Vérifiez si “Niveau d’image” est sélectionné correctement. (Reportez-vous aux pages 38 et 42.)– Vérifiez la fonction de Contrôle de la lampe. (Reportez-vous à la section “Réglage” à la page 51.)– Vérifiez les témoins LAMP 1/2 REPLACE. S’il est allumé, la durée de vie de la lampe arrive à son terme. Remplacez la lampe dans les plus brefs délais. (Reportez-vous à la page 61.)– L’image est plus sombre lorsque le mode 1 lampe est sélectionné, en comparaison du mode 2 lampes. Vérifiez le mode des lampes dans la section “Réglage” à la page 51.
La couleur est étrange.	– Vérifiez le signal d’entrée, le système de couleur, le système vidéo, ou le mode de système d’ordinateur.
L’image est inversée des côtés Gauche/Droit.	– Voyez la fonction Plafond/Arrière. (Reportez-vous à la page 40, 44.)
L’image est inversée des côtés Haut/Bas.	– Voyez la fonction Plafond. (Reportez-vous à la page 40, 44.)
L’image est déformée ou voilée.	– Vérifiez le menu “Ajust. ordin.” ou le menu “Écran”, et réglez-les.
La fonction Réglage PC auto ne fonctionne pas.	– Vérifiez le signal d’entrée. Il est impossible d’utiliser la fonction Réglage PC auto. lorsque 480p, 575p, 720p, 480i, 575i, 1035i ou 1080i est sélectionné, ou lorsque le signal numérique parvient à la borne DVI. (Reportez-vous à la page 35.)
Certains affichages n’apparaissent pas lors des opérations.	– Vérifiez l’élément Affichage. (Reportez-vous à la page 48.)
Le réglage n’est pas conservé après que le projecteur a été éteint.	– Vérifiez si vous avez bien sélectionné “Mémoriser” après avoir réglé les paramètres. Il est impossible de mémoriser certains réglages si vous ne les avez pas enregistrés avec “Mémoriser”.
La fonction d’extinction automatique ne fonctionne pas.	– La fonction Extinction automatique n’est pas utilisable pendant que la fonction “Arrêt sur image” est utilisée ou que l’obturateur est fermé.
L’image disparaît automatiquement.	– Vérifiez la fonction d’extinction automatique dans les Réglages. La fonction d’extinction automatique a été réglée par défaut sur “On” en usine.
La fonction Logo capture écran ne fonctionne pas.	– Vérifiez la connexion pour s’assurer que le signal est bien présent.
Il est impossible de sélectionner certains menus.	– Chaque entrée vidéo et entrée d’ordinateur comporte une limite de menus sélectionnables.
Le projecteur s’éteint automatiquement.	– La fonction d’extinction automatique est exécutée par le réglage initial. Reportez-vous à la section “Réglage” à la page 52.
Il est impossible d’utiliser les commandes latérales.	– Il est impossible d’utiliser les commandes latérales si elles ont été verrouillées par le “Verrouillage” sous “Sécurité” dans la section “Réglage”. Reportez-vous à la section “Réglage” à la page 53.
Les télécommandes ne fonctionnent pas.	– Vérifiez les piles.– Vérifiez si le récepteur de télécommande est configuré correctement. (Reportez-vous à la page 52.)– Assurez-vous qu’il n’y ait aucun obstacle entre le projecteur et la télécommande.– Assurez-vous que vous n’êtes pas placé trop loin du projecteur lorsque vous utilisez les télécommandes. La plage d’utilisation maximale est de 5 m.– Vérifiez si le code de la télécommande est bien conforme au projecteur. (Reportez-vous à la section “Réglage” de la page 52.)– Vérifiez si l’interrupteur Reset est bien mis sur la position d’utilisation sur le couvercle du dos de la télécommande.– Déverrouillez la fonction de verrouillage des touches de la télécommande. (Reportez-vous à la page 53.)– Lorsque le câble de télécommande est connecté au projecteur, la télécommande sans fil ne fonctionne pas. (Reportez-vous à la page 15.)
Les témoins clignotent ou s’allument.	– Vérifiez l’état du projecteur en vous reportant à la section “Témoins et état du projecteur” aux pages 72 - 74.
apparaît sur l’écran	– Votre opération est invalide. Effectuez correctement l’opération.
Impossible de libérer le verrouillage du code PIN Logo, le verrouillage de sécurité des touches ou le verrouillage de sécurité du code PIN.	– Adressez-vous au revendeur du projecteur ou à un centre de service.
Oubli du code PIN Logo ou du code PIN de sécurité.	– Adressez-vous au revendeur du projecteur ou à un centre de service.

AVERTISSEMENT:

Ce projecteur contient des composants placés sous haute tension. Ne tentez pas d'ouvrir le coffret.

Si le problème persiste après avoir suivi toutes les instructions d'utilisation, adressez-vous à votre revendeur ou à un centre de service. Indiquez-lui le numéro de modèle et expliquez le problème de façon détaillée. Nous vous indiquerons comment obtenir le service nécessaire.

C UL US LISTED

Ce symbole marqué sur la plaque d'identification indique que le produit figure sur la liste des Underwriters Laboratories Inc. L'appareil a été conçu et fabriqué conformément aux normes de sécurité U.L. rigoureuses contre les risques d'incendie, les accidents et les électrocutions.

La marque CE est une marque de conformité aux directives de la Communauté Européenne (CE).

Circuits intégrés Pixelworks utilisés.

Arborescence des menus

Entrée d'ordinateur / Entrée vidéo

Information

Ajust. image

* Apparaît grisé dans l'entrée d'ordinateur.

√ Remarque:

- L'affichage du menu change selon le signal entré.

Entrée d'ordinateur

* Les systèmes affichés dans le menu SYSTEME varient en fonction du signal d'entrée.

Entrée vidéo

√ Remarque:

- L'affichage du menu change selon le signal entré.

Entrée d'ordinateur / Entrée vidéo

Réglage
    BF["Quitter"]

Témoins et état du projecteur

Vérifiez les témoins indiquant l'état du projecteur.

Le projecteur fonctionne normalement.

Témoins						Etat du projecteur
LAMP Rouge	READY Vert	WARNING TEMP. Rouge	WARNING FILTER Orange	SHUTTER Bleu	LAMP 1/2 REP. Orange
●	●	●	●	●	●	Le projecteur est éteint. (L'interrupteur d'alimentation principal est sur la position OFF, ou le cordon secteur est débranché.)
○	○	●	*	*	*	Le projecteur est en mode veille. Appuyez sur la touche ON/STAND-BY pour allumer le projecteur.
●	○	●	*	●	*	Le projecteur fonctionne normalement.(L'obturateur est ouvert.)
●	○	●	*	○	*	Le projecteur fonctionne normalement.(L'obturateur est fermé.)
○	●	●	*	*	*	Le projecteur se prépare à passer en mode veille, ou la lampe de projection est en train de refroidir. Il est impossible d'allumer le projecteur avant que le refroidissement soit accompli et que le témoin READY se soit allumé en vert.
●	●	●	*	●	*	La lampe de projection est en train de se refroidir en mode Extinction automatique.
●	◇◇	●	*	●	*	Le projecteur est en mode de gestion d'alimentation.
●	●	●	*	◇◇	*	La lampe de projection est en train de se refroidir en mode Gestion Shutter.
●	○	●	*	◇◇	*	Le projecteur est en mode Gestion Shutter. Appuyez sur la touche ON/STAND-BY pour allumer le projecteur.
●	○	●	◇◇	*	*	Le filtre est en train d'être changé en utilisant la touche FILTER de la télécommande ou la fonction de Contrôle du filtre du menu Réglage. Pendant que le filtre change, l'icône de remplacement du filtre et le message "Patientez" (Fig.1) apparaissent sur l'écran.
PatientezFig.1 Icône de remplacement du filtre et message "Patientez".

○ ••• allumé

● • • • faiblement éclairé

• • • • éteint

○ • • • clignote à la vitesse normale (environ 1 seconde allumé, 1 seconde éteint)

••• clignote rapidement (environ 0,5 seconde allumé, 0,5 seconde éteint)

• • • clignote lentement (environ 2 secondes allumé, 2 secondes éteint)

* • • • Diffère selon les conditions.

Le projecteur détecte un état anormal.

Témoins						Etat du projecteur
LAMP Rouge	READY Vert	WARNING TEMP. Rouge	WARNING FILTER Orange	SHUTTER Bleu	LAMP 1/2 REP. Orange
●	○		*	*	*	La température interne du projecteur s'est élevée jusqu'à un niveau anormalement haut.
○	●		*	*	*	La température interne du projecteur est anormalement haute. Il est impossible d'allumer le projecteur. Une fois que le projecteur s'est suffisamment refroidi et que la température est revenue à un niveau normal, le témoin READY s'allume en vert; vous pouvez alors rallumer le projecteur. (Le témoin WARNING TEMP. clignote continuellement.) Vérifiez et remplacez le filtre.
○	○		*	*	*	Le projecteur s'est suffisamment refroidi et la température est revenue à un niveau normal. Lorsque vous allumez le projecteur, le témoin WARNING TEMP. cesse de clignoter. Vérifiez et remplacez le filtre.
○	●	●	*	*	○	La lampe ne peut pas s'allumer. (Le projecteur se prépare à passer en mode veille ou la lampe de projection est en train de se refroidir. Le projecteur ne peut s'allumer que quand le refroidissement est terminé.)
○	○	●	*	*	○	La lampe ne peut pas s'allumer. (La lampe s'est suffisamment refroidie et le projecteur est en mode veille et est prêt à être allumé en appuyant sur la touche ON/STAND-BY.)
●	○	*	*	*	○	Si l'une quelconque des deux lampes est grillée, le projecteur fonctionne avec une seule lampe.
*	*	*	*	*	○	Le temps d'utilisation de la lampe a été dépassé. Remplacez la lampe immédiatement puis remettez le compteur de la lampe à zéro. Une fois que le compteur a été remis à zéro, le témoin s'éteint.

WARNING FILTER

Lorsque le filtre détecte un bouchon de crasse, qu'il atteint l'intervalle de temps réglé dans la minuterie ou qu'il n'a plus de réserve de changements de filtre, le témoin WARNING FILTER s'allume en orange. Lorsque ce témoin s'allume en orange, remplacez le filtre ou la cartouche de filtre dans les plus brefs délais. Après avoir remplacé la cartouche de filtre, remettez à zéro le compteur du filtre et le compteur des changements (p.59).

LAMP REPLACE 1 et 2

Lorsque les témoins LAMP 1 REPLACE et LAMP 2 REPLACE s'allument en orange, remplacez les lampes de projection dans les plus brefs délais. Ensuite, remettez le temps d'utilisation de la lampe à zéro après avoir remplacé les lampes. Reportez-vous aux pages 55, 61 et 62.

Le projecteur détecte un état anormal.

Témoins						Etat du projecteur
LAMP Rouge	READY Vert	WARNING TEMP. Rouge	WARNING FILTER Orange	SHUTTER Bleu	LAMP 1/2 REP. Orange
						Lorsque le compteur du filtre atteint l'intervalle de temps réglé dans la minuterie, l'icône de remplacement du filtre (fig.2) apparaît sur l'écran et le témoin WARNING FILTER s'allume sur le panneau supérieur. Remplacez le filtre dans les plus brefs délais. Si le filtre n'a plus de réserve de changements et que le projecteur a atteint l'intervalle de temps réglé dans la minuterie, l'icône représentée dans la fig.3 apparaît sur l'écran et le témoin WARNING FILTER s'allume. Remplacez la cartouche de filtre dans les plus brefs délais.Lorsque le filtre est bouché et que la cartouche de filtre n'a plus de réserve de changements, l'icône de remplacement du filtre (fig.4) apparaît sur l'écran et le témoin WARNING FILTER s'allume. Remplacez le filtre dans les plus brefs délais.Remarque:Les fig.2, fig.3 et fig.4 n'apparaissent pas lorsque la fonction Affichage a été mise sur "Off" (p.48), ou lorsque l'appareil est en mode "Arrêt sur image" (p.29).
Fig.2 Icône de remplacement du filtreFig.3Fig.4 Icône de dernier changement
						La cartouche de filtre n'est pas installée dans le projecteur. Vérifiez le logement du filtre pour voir si la cartouche de filtre est bien installée dans le projecteur. Lorsque la cartouche de filtre est installée et que les témoins continuent de s'allumer et de clignoter, lisez la colonne ci-après.
						Le projecteur détecte un état anormal et ne peut pas être allumé. Débranchez le cordon d'alimentation secteur et rebranchez-le pour allumer le projecteur. Si le projecteur s'éteint à nouveau, débranchez le cordon d'alimentation secteur et confiez la vérification et les réparations du projecteur à votre revendeur ou au centre de service. Ne laissez pas le projecteur allumé. Une électrocution ou un incendie risqueraient de se produire.
						L'obturateur est impossible à contrôler.
						L'obturateur est impossible à contrôler. (Le projecteur est en mode de refroidissement.)
						L'obturateur est impossible à contrôler. (Le projecteur est en mode de veille.) Dans ce cas, adressez-vous immédiatement au centre de service.

Spécifications des ordinateurs compatibles

Ce projecteur accepte les signaux de tous les ordinateurs de fréquences V et H mentionnés ci-dessous, et inférieures à 230 MHz d'horloge de points.

Lorsque ces modes sont sélectionnés, il est possible que Ajustement ordinateur soit limité.

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (KHz)	Fréquence verticale (Hz)
VGA 1	640x480	31,470	59,880
VGA 2	720x400	31,470	70,090
VGA 3	640x400	31,470	70,090
VGA 4	640x480	37,860	74,380
VGA 5	640x480	37,860	72,810
VGA 6	640x480	37,500	75,000
VGA 7	640x480	43,269	85,000
MAC LC13	640x480	34,970	66,600
MAC 13	640x480	35,000	66,670
480p	640x480	31,470	59,880
575p	768x575	31,250	50,000
575i	768x576(Entrelacement)	15,625	50,000
480i	640x480(Entrelacement)	15,734	60,000
SVGA 1	800x600	35,156	56,250
SVGA 2	800x600	37,880	60,320
SVGA 3	800x600	46,875	75,000
SVGA 4	800x600	53,674	85,060
SVGA 5	800x600	48,080	72,190
SVGA 6	800x600	37,900	61,030
SVGA 7	800x600	34,500	55,380
SVGA 8	800x600	38,000	60,510
SVGA 9	800x600	38,600	60,310
SVGA 10	800x600	32,700	51,090
SVGA 11	800x600	38,000	60,510
MAC 16	832x624	49,720	74,550
XGA 1	1024x768	48,360	60,000
XGA 2	1024x768	68,677	84,997
XGA 3	1024x768	60,023	75,030
XGA 4	1024x768	56,476	70,070
XGA 5	1024x768	60,310	74,920
XGA 6	1024x768	48,500	60,020
XGA 7	1024x768	44,000	54,580
XGA 8	1024x768	63,480	79,350
XGA 9	1024x768(Entrelacement)	36,000	87,170
XGA 10	1024x768	62,040	77,070
XGA 11	1024x768	61,000	75,700
XGA 12	1024x768(Entrelacement)	35,522	86,960
XGA 13	1024x768	46,900	58,200
XGA 14	1024x768	47,000	58,300
XGA 15	1024x768	58,030	72,000
MAC 19	1024x768	60,240	75,080
SXGA 1	1152x864	64,200	70,400
SXGA 2	1280x1024	62,500	58,600
SXGA 3	1280x1024	63,900	60,000
SXGA 4	1280x1024	63,340	59,980

* Il est impossible de sélectionner "Vrai" lorsque UXGA2, UXGA3, UXGA4, et UXGA5 sont sélectionnés (p.39).

Lorsque le signal d'entrée provenant de la borne DVI est numérique, reportez-vous au tableau ci-dessous.

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (KHz)	Fréquence verticale (Hz)
D-VGA	640x480	31,470	59,940
D-480p	720x480	31,470	59,880
D-575p	720x575	31,250	50,000
D-SVGA	800x600	37,879	60,320
D-XGA	1024x768	43,363	60,000
D-WXGA 1	1366x768	48,360	60,000
D-WXGA 2	1360x768	47,700	60,000
D-WXGA 3	1376x768	48,360	60,000
D-WXGA 4	1360x768	56,160	72,000
D-WXGA 5	1366x768	46,500	50,000
D-WXGA 6	1280x768	47,776	59,870
D-WXGA 7	1280x768	60,289	74,893
D-WXGA 8	1280x768	68,633	84,837
D-WXGA 9	1280x800	49,600	60,050
D-WXGA 10	1280x800	41,200	50,000
D-SXGA 1	1280x1024	63,980	60,020
D-SXGA 2	1280x1024	60,276	58,069

• Selon l'état des signaux et le type et la longueur des câbles, il pourra être impossible d'obtenir une bonne visualisation de ces signaux.
• Les spécifications sont sujettes à changements sans préavis.

Spécifications techniques

Informations sur le système mécanique

Type de projecteur	Projecteur multimédia
Dimensions (L x H x P)	530 mm x 267,5 mm x 757 mm (Saillies non comprises)
Poids net	27,6 kg
Réglage des pieds	0° to 2,8°
Résolution d'affichage
Système d'affichage à cristaux liquides	Type à matrice active TFT de 1,2 po., 3 panneaux
Résolution d'affichage	1.366 x 800 points
Nombre de pixels	3.278.400 (1.366 x 800 x 3 panneaux)
Compatibilité des signaux
Système de couleur	PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N
Signaux TV haute définition	480i, 480p, 575i, 575p, 720p, 1035i et 1080i
Fréquence de balayage	Sync. H 15 - 120 kHz, Sync. V 48 - 120 Hz
Informations sur le système optique
Lampe de projection	Lamp NSHA de 330 W x 2
Interface
Entrée 1	Borne DVI-D (Digital), borne D-Sub 15 broches (Analogue)
Entrée 2	Type BNC x 5 (VIDEO/Y/G, B/Pb/Cb, R/Pr/Cr, H/HV et V), S-Viséo
Autres connecteurs	Entrée du port série (D-sub 9), sortie du port série (D-sub 9), port USB, et connecteur de télécommande avec fil
Alimentation
Tension et consommation	100 - 120 V CA (11,2A max. ampères), 50/60 Hz (Etats-Unis et Canada)
	200 - 240 V CA (5,1 A max. ampères), 50/60 Hz (Europe continentale et Royaume-Uni)
Conditions d'utilisation
Température de fonctionnement	5 °C - 40 °C
Température d'entreposage	-10 °C - 60 °C
Télécommande
Piles	2 piles type AA ou LR6
Plage d'utilisation	5 m / ±30°
Dimensions	50 mm x 27 mm x 168 mm
Poids net	129 g (avec piles)
Accessoires
Mode d'emploi (CD-ROM)
Guide de référence rapide
Cordon d'alimentation secteur
Télécommande et piles
Câble VGA
Etiquette de code PIN
Fixations de lentille (2 types) (pour la lentille en option)
Plaques de blocage de la lumière (3 types) (pour la lentille en option)
Entretoise (pour la lentille en option)
Real Color Manager Pro (CD-ROM)
Attache de montage

• Les spécifications sont sujettes à changements sans préavis.
• Les panneaux à cristaux liquides sont fabriqués en utilisant les normes les plus hautes. Au moins 99,99% des pixels sont efficaces; toutefois, une proportion infime (0,01% ou moins) des pixels pourront être inefficaces selon les caractéristiques des panneaux à cristaux liquides.
• Chaque projecteur a ses propres caractéristiques.

Si vous projetez avec plusieurs projecteurs sur un même écran ou côte à côte, vous pourrez distinguer différentes nuances de blanc ou uniformité de couleurs pour chaque projecteur.

Pièces en option

Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur.

	N° de modèle
Câble de télécommande avec fil (30 m)	: POA-CA-RC30
Carte d'interface en option (DVI)	: POA-MD18DVI
Carte d'interface en option (5-BNC)	: POA-MD16VD1
Carte d'interface en option (D-sub 15)	: POA-MD04VGA
Carte d'interface en option (Dual-SDI)	: POA-MD17SDID
Carte d'interface en option (Network board)	: POA-MD13NET2
Carte d'interface en option (DVI / D-sub 15)	: POA-MD23ADI
Carte d'interface en option (5-BNC / VIDEO)	: POA-MD25VD3

Configuration des bornes

ANALOG (Mini D-sub 15 broches)

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑪

1	Entrée rouge	9	Alimentation +5V
2	Entrée verte	10	Masse (Sync.vert.)
3	Entrée bleue	11	Masse
4	Non connecté	12	Données DDC
5	Masse (Sync.horiz.)	13	Sync.horiz.
6	Masse (rouge)	14	Sync.vert.
7	Masse (verte)	15	Horloge DDC
8	Masse (bleue)

1	T.M.D.S. Données2-	9	T.M.D.S. Données1-	17	T.M.D.S. Données0-
2	T.M.D.S. Données2+	10	T.M.D.S. Données1+	18	T.M.D.S. Données0+
3	T.M.D.S. Données2 blindé	11	T.M.D.S. Données1 blindé	19	T.M.D.S. Données0 blindé
4	Non connecté	12	Non connecté	20	Non connecté
5	Non connecté	13	Non connecté	21	Non connecté
6	Horloge DDC	14	Alimentation +5V	22	T.M.D.S. Horloge blindé
7	Données DDC	15	Masse (pour +5V)	23	T.M.D.S. Horloge+
8	Non connecté	16	Détection de fiche chaude	24	T.M.D.S. Horloge-

CONNECTEUR USB (série B)

1	Vcc
2	- Données
3	+ Données
4	Masse

CONNECTEUR DE PORT DE COMMANDE (D-sub 9 broches)

①②③④⑤ ⑥⑦⑧⑨

	Série
1	----
2	R X D
3	T X D
4	----
5	SG
6	----
7	RTS
8	CTS
9	----

Notes relatives au numéro de code PIN

Ecrivez le numéro de code PIN dans la colonne ci-dessous et conservez-le soigneusement avec ce manuel. Si vous avez oublié ou perdu le numéro et que vous ne pouvez pas utiliser le projecteur, adressez-vous au centre de service.

N° de verrouillage par code PIN

N° par défaut réglé en usine: 1 2 3 4*

N° de verrouillage par code PIN logo

N° par défaut réglé en usine: 4 3 2 1*

* Si vous changez le numéro à quatre chiffres, le numéro réglé en usine sera invalide.

Pendant que le projecteur est verrouillé par le code PIN...

Apposez l'étiquette ci-dessous (fournie) sur un endroit bien visible du coffret du projecteur pendant qu'il est verrouillé par un code PIN.

Trous de vis pour le montage au mur

Vis: M8

Profondeur: 10,0

Interface des commandes latérales

Ce projecteur possède une fonction permettant de commander et de contrôler les opérations du projecteur en utilisant le port série RS-232C.

Opération

1 Branchez un câble série croisé RS-232C à l'entrée SERIAL PORT IN du projecteur et au port série de l'ordinateur. (Reportez-vous à la page 11.)
2 Lancez le logiciel de communication fourni avec l'ordinateur et configurez l'état de communication comme suit:
3 Tapez la commande utilisée pour commander le projecteur, puis appuyez sur la touche "Entrée".

Exemple

Pour faire passer l'entrée à INPUT 2, tapez 'C' '0' '6' 'Entrée'.

Débit en baud : 9600 / 19200 bits/sContrôle de parité : néantBit d'arrêt : 1Contrôle de flux : néantBit de données : 8

√ Remarques:

• La valeur par défaut du débit en baud est de 19200 bits/s. Si une erreur se produit dans la communication, changez la vitesse du port série et de la communication (débit en baud).
• Tapez en utilisant des caractères majuscules de 64 octets ASCII et des caractères mono-octet.

Commande d'exécution des fonctions

Format

La commande est envoyée de l'ordinateur au projecteur dans le format suivant:

'C' [Commande] 'CR'

Commande: deux caractères (Reportez-vous au tableau des commandes ci-dessous.)

• Le projecteur décode la commande et renvoie 'ACK' dans le format suivant:
  'ACK' 'CR'

- Lorsque le projecteur ne peut pas décoder la commande, il la renvoie dans le format ci-dessous:

'?' 'CR'

Commande	Fonction
C00	Allumer le projecteur
C01	Eteindre le projecteur (extinction immédiate)
C05	Sélectionner l'entrée 1
C06	Sélectionner l'entrée 2
C07	Sélectionner l'entrée 3
C08	Sélectionner l'entrée 4
C0D	Sourdine de vidéo activée
C0E	Sourdine de vidéo désactivée
C0F	Rapport d'aspect 4:3
C10	Rapport d'aspect 16:9
C1C	Menu activé
C1D	Menu désactivé
C3A	Pointeur vers la DROITE

Commande	Fonction
C3B	Pointeur vers la GAUCHE
C3C	Pointeur vers le HAUT
C3D	Pointeur vers le BAS
C3F	Entrer
C46	Zoom ARRIERE
C47	Zoom AVANT
C4A	Mise au point ARRIERE
C4B	Mise au point AVANT
C5D	Décalage image VERS LE HAUT
C5E	Décalage image VERS LE BAS
C5F	Décalage image VERS LA GAUCHE
C60	Décalage image VERS LA DROITE
C89	Réglage PC auto.
C8E	Trapèze VERS LE HAUT
C8F	Trapèze VERS LE BAS
C90	Trapèze VERS LA DROITE
C91	Trapèze VERS LA GAUCHE

Commande de lecture d'état

Format

La commande est envoyée de l'ordinateur au projecteur dans le format suivant:

'C' [Commande] 'CR'

Commande: un caractère (Reportez-vous au

tableau des commandes ci-dessous.)

Le projecteur décode la commande et renvoie la

'chaîne de caractères' dans le format ci-dessous;

Commande	Fonction	Retour du projecteur	Etat du projecteur
CR0	Lecture d’état	00	Allumé
		80	Mode veille
		40	Compte à rebours
		20	Refroidissement
		10	Panne de courant
		28	Refroidissement lors d’une anomalie de la température
		02	Impossible de recevoir la commande RS232C
		24	Refroidissement en mode d’extinction automatique
		04	Mode d’extinction automatique après le refroidissement
		21	Refroidissement après l’extinction du projecteur lorsque les lampes sont éteintes
		81	Mode veille après le refroidissement lorsque les lampes sont éteintes
		88	Mode veille après le refroidissement lors d’une anomalie de la température
		2C	Refroidissement lorsque le projecteur est éteint par la fonction Gestion Shutter.
		8C	Mode veille après le refroidissement par la fonction Gestion Shutter.
CR6	Lecture de température	S1 S2 S3	S1 = Température au capteur 1 (°C)S2 = Température au capteur 2 (°C)S3 = Température au capteur 3 (°C)(ex.) S1 = 12,3 °C, S2 = 23,4 °C, S3 = 34,5 °C-> “12,3 23,4 34,5” s’affiche sur le projecteur(Pour chaque capteur, deux chiffres et les nombres en dixième position sont affichés avec un espace entre chacune des températures.)
		?	Echec de communication

Les tableaux des pages 82 et 83 montrent les listes de commande typiques utilisées pour commander le projecteur. Pour plus de détails concernant les autres commandes, adressez-vous à votre revendeur.
