PLC-XW56 - Projecteur SANYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur multimédia
Marque	SANYO
Modèle	PLC-XW56
Dimensions (L x H x P)	330 mm x 80 mm x 237 mm (sans le pied réglable)
Poids net	2,9 kg
Alimentation	CA 100-120 V (3,2 A max) / CA 200-240 V (1,6 A max), 50/60 Hz
Consommation électrique	320 W (max) sous 100-120 V, 300 W (max) sous 200-240 V
Système d'affichage	LCD à matrice active TFT 0,6" (3 panneaux)
Résolution native	1024 x 768 pixels (XGA)
Nombre de pixels	2 359 296 (1024 x 768 x 3)
Lampe de projection	200 W, durée de vie variable selon utilisation
Correction du trapèze	Verticale électronique via menu ou touche dédiée
Zoom numérique	Jusqu'à environ 16 fois (pour source ordinateur)
Systèmes de couleur compatibles	PAL, SECAM, NTSC, NTSC4.43, PAL-M, PAL-N
Signaux haute définition	480i, 480p, 575i, 575p, 720p, 1035i, 1080i
Haut-parleur intégré	1 W RMS, 1 haut-parleur ø28 mm
Fonctionnalités principales	Menu multi-langues (16 langues), fonction tableau d'école, arrêt rapide, extinction automatique, fonction sécurité (verrouillage PIN), recherche automatique du signal
Entretien et nettoyage	Filtres à air amovibles, capuchon de lentille, nettoyage du coffret avec chiffon humide, remplacement de la lampe accessible par le dessous
Sécurité	Verrouillage du projecteur et de la télécommande par code PIN, logement Kensington anti-vol
Pièces détachées et réparabilité	Lampe remplaçable par l'utilisateur ; autres réparations confiées à un technicien qualifié
Accessoires fournis	Cordon d'alimentation, télécommande (piles AA), câble VGA, guide rapide, CD-ROM mode d'emploi, étiquette code PIN, étiquette remplacement lampe

FOIRE AUX QUESTIONS - PLC-XW56 SANYO

Comment corriger la distorsion trapézoïdale ?

Utilisez la touche KEYSTONE sur le projecteur ou la télécommande. Appuyez sur ▲ ou ▼ pour réduire la largeur supérieure ou inférieure. Vous pouvez aussi ajuster via le menu Réglage (p.22, 41).

Que faire si l'image n'apparaît pas ?

Vérifiez les branchements (pages 15-17), sélectionnez la bonne source d'entrée via le menu Entrée (p.25,34), assurez-vous que l'ordinateur émet bien le signal. Attendez environ 30 secondes après la mise sous tension.

Comment changer la lampe ?

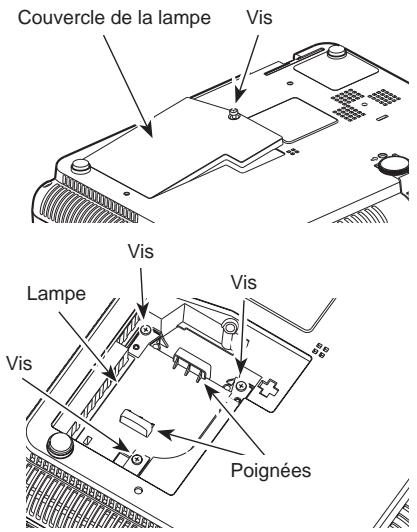

Éteignez le projecteur et débranchez le cordon. Laissez refroidir au moins une heure. Ouvrez le couvercle de la lampe (sous le projecteur), dévissez les vis de la lampe, retirez l'ancienne lampe et insérez la nouvelle (modèle 200W). Réarmez le compteur de lampe dans le menu (p.54-55).

Comment utiliser le zoom numérique ?

Appuyez sur les touches D.ZOOM ▲/▼ de la télécommande pour agrandir ou réduire l'image. Utilisez les touches de pointage pour déplacer l'image zoomée. Disponible uniquement pour les sources ordinateur (p.33).

Le projecteur ne s'allume pas, que vérifier ?

Vérifiez que le cordon d'alimentation est branché et que le témoin POWER est rouge (veille). Attendez que le refroidissement soit terminé si le témoin clignote. Contrôlez le témoin WARNING (rouge = anomalie). Assurez-vous que le code PIN n'est pas actif (p.18,48).

Comment régler la mise au point et le zoom optique ?

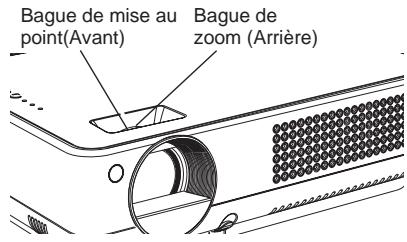

Tournez la bague de mise au point (avant) pour netteté et la bague de zoom (arrière) pour la taille de l'image. Ces bagues sont situées autour de la lentille (p.22).

Comment projeter sur un tableau d'école vert ?

Dans le menu Image, sélectionnez le mode Tableau d'école (Vert). Ce réglage améliore l'image projetée sur un tableau vert (p.30,37). Attention : peu efficace sur un tableau noir.

Comment verrouiller le projecteur avec un code PIN ?

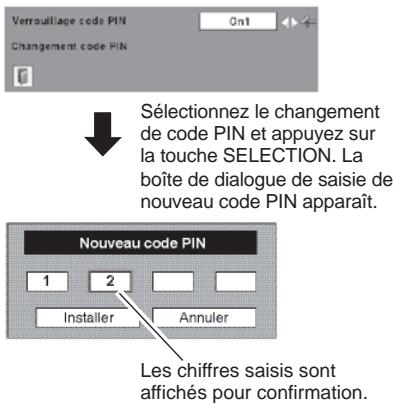

Allez dans le menu Réglage > Sécurité > Verrouillage code PIN. Activez-le (On1 ou On2) et définissez un code à 4 chiffres. Le code usine par défaut est 1234. Notez-le précieusement (p.48-49).

Comment nettoyer les filtres à air ?

Éteignez le projecteur, débranchez le cordon. Retirez les filtres à air (situés sous le projecteur). Nettoyez-les avec un aspirateur ou à l'eau claire (laissez sécher complètement). Remettez en place (p.52).

Comment utiliser la fonction d'extinction automatique ?

Dans le menu Réglage, activez Extinction automatique. Réglez une durée (1 à 30 minutes). Le projecteur s'éteindra automatiquement après la période d'inactivité choisie (p.46).

MODE D'EMPLOI PLC-XW56 SANYO

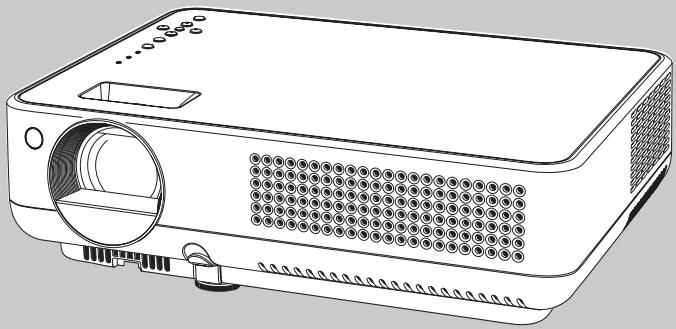

Projecteur multimédia

MODÈLE PLC-XW56

La technologie extrêmement sophistiquée utilisée pour ce projecteur multimédia lui donne d'excellentes qualités de portabilité, de solidité et de facilité d'utilisation. Le projecteur utilise des fonctions multimédia incorporées, une palette de 16,77 millions de couleurs, et une technologie d'affichage à cristaux liquides (LCD) à matrice active.

◆ Présentation compacte

Ce projecteur est d'une taille et d'un poids très réduit. Il est conçu pour pouvoir être transporté et utilisé facilement partout où vous allez.

◆ Compatibilité

Ce projecteur accepte une grande variété de signaux d'entrée de vidéo et d'ordinateur tels que: Ordinateurs, 6 systèmes de couleur (PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N), vidéo component, S-vidéo et Péritel RGB.

◆ Configuration simple du système d'ordinateur

Le système de multibalayage dont ce projecteur est équipé lui permet de s'adapter rapidement à presque tous les signaux de sortie d'ordinateur. (p.26)

◆ Zoom numérique (pour l’ordinateur)

La fonction de zoom numérique agrandie (à environ 16 fois la taille de l'écran) la taille d'image, vous permettant de vous concentrer sur des informations cruciales pendant la présentation. (p.33)

◆ Fonction de réduction du bruit

La fonction de réduction du bruit permet de réduire le bruit contenu sur l'écran pour obtenir des images plus régulières. (p.39)

◆ Fonction de Tableau d'école

Vous pouvez utiliser un tableau d'école comme écran de projection.

*La couleur du tableau peut être le vert seulement. (p.30, 37)

La Fin Rapide

Le cordon d'alimentation secteur peut être débranché immédiatement après que vous ayez éteint le projecteur sans qu'il soit nécessaire d'attendre que le ventilateur de refroidissement ait cessé de tourner.

√ Remarque:

• Il est possible que le menu à l'écran et les illustrations contenues dans ce manuel soient légèrement différents du produit réel.
• Le contenu de ce manuel est sujet à changement sans préavis.

◆ Affichage multi-langues des menus

Le menu de fonctionnement est disponible en 16 langues: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais. (p.41)

◆ Fonction de Logo

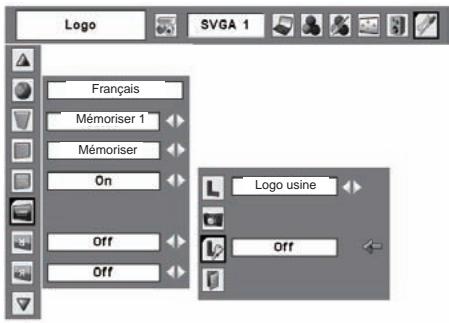

La fonction de Logo vous permet de personnaliser le logo d'écran à l'aide des fonctions de Logo. (p.42-44) Vous pouvez capturer une image pour le logo d'écran, choisir un logo entre fourni ou capturé.

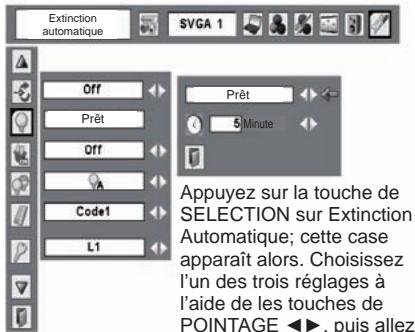

◆ Extinction automatique

La fonction d'Extinction automatique permet de diminuer la consommation de courant et de conserver la durée de vie de la lampe. (p.46)

♦ Contrôle de la lampe

Il est possible de sélectionner la luminosité de la lampe de projection. (p.47)

♦ Fonction de sécurité

La fonction de sécurité vous permet d'assurer la sécurité à l'aide des fonctions de Verrouillage (p.48) et Verrouillage du code PIN (p.18, 48, 49). Vous pouvez verrouiller le fonctionnement du projecteur et de la télécommande. Vous pouvez aussi empêcher toute personne non autorisée d'utiliser le projecteur.

◆ Fonction de recherche du signal d'entrée

Le signal d'entrée peut être cherché automatiquement. (p.45)

Caractéristiques et conception ....2

Table des matières ....3

A l'attention du propriétaire.....4

Instructions pour la sécurité.....5

Circulation de l'air 6

Installation du projecteur à une position correcte 6

Déplacement du projecteur 6

Compatibilité....7

Nom des composants et leurs

fonctions....8

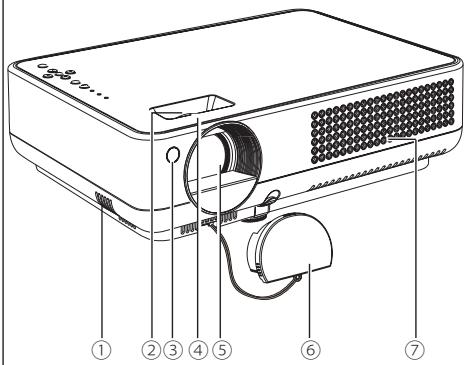

Avant 8

Arrière 8

Bas 8

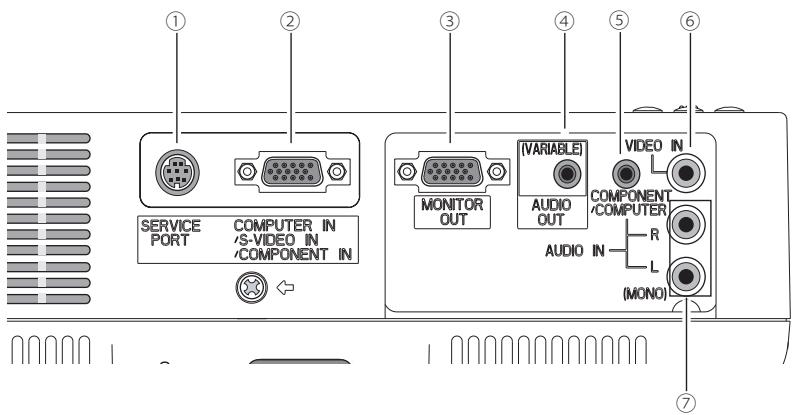

Borne arrière 9

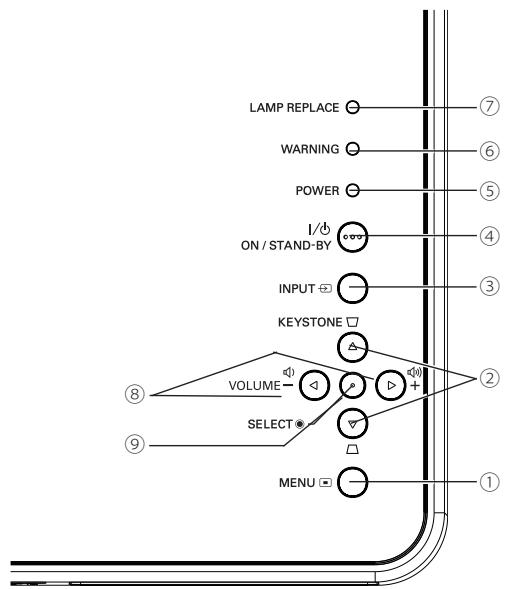

Commandes sur le projecteur 10

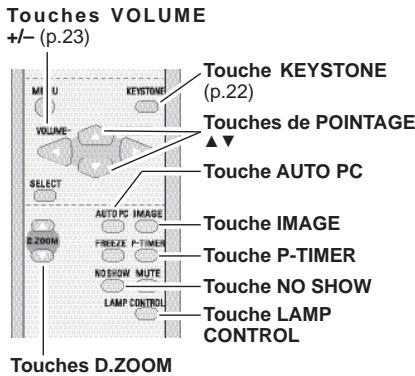

Télécommande 11

Installation des piles de la télécommande 12

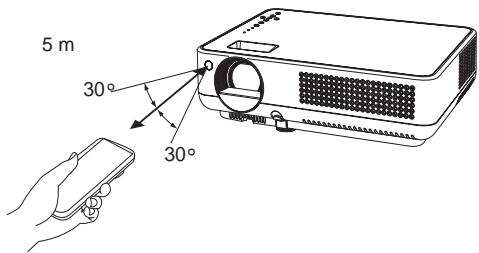

Plage de fonctionnement 12

Installation 13

Positionnement du projecteur 13

Pied réglable 13

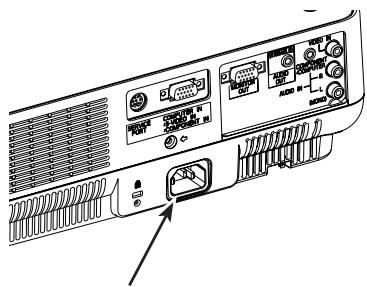

Branchement du cordon d'alimentation secteur 14

Branchement à un ordinateur 15

Branchement à un équipement vidéo 16

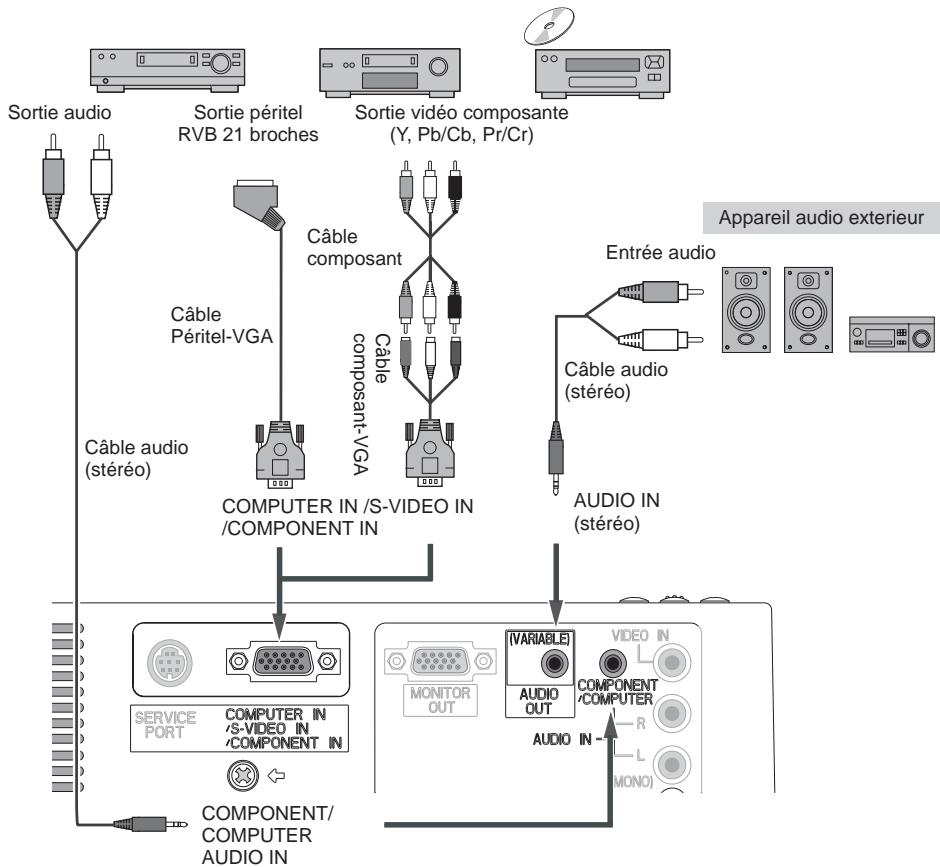

Branchement à un équipement vidéo component 17

Fonctionnement de base....18

Mise sous tension du projecteur 18

Mise hors tension du projecteur 19

Utilisation du menu à l'écran 20

Barre de menu 21

Réglage du zoom et de la mise au point22

Correction du trapèze 22

Réglage du son 23

Fonctionnement de la télécommande 23

Entrée d'ordinateur .....25

Sélection de la source d'entrée 25

Sélection du système d'ordinateur 26

Réglage PC Auto 27

Réglage manuel de l'ordinateur 28

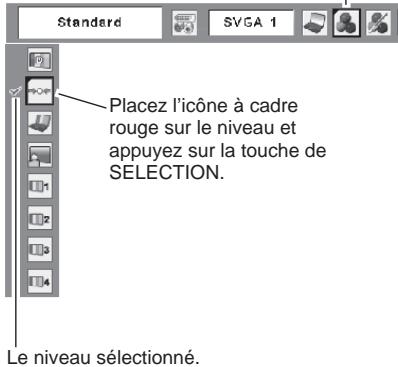

Sélection du niveau d'image 30

Réglage du niveau d'image 31

Réglage de la taille de l'écran 32

Entrée vidéo ....34

Sélection de la source d'entrée (Vidéo) 34

Sélection de la source d'entrée (S-Video, Component, 21 broches Scart RGB) 35

Sélection du système vidéo 36

Sélection du niveau d'image 37

Réglage du niveau d'image 38

Réglage de la taille de l'écran 40

Réglage 41

Réglage 41

Entretien et nettoyage .....51

Témoin WARNING 51

Nettoyage des filtres à air 52

Obturateur à coulisse 52

Fixation du capuchon de lentille 52

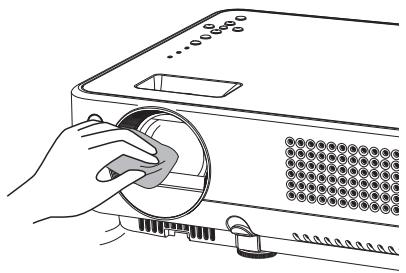

Nettoyage de la lentille du projection 53

Nettoyage du coffret de projecteur 53

Remplacement de la lampe 54

Compteur de remplacement de la lampe 55

Annexe. 56

Guide de dépannage 56

Arborescence des menus 58

Témoins et état du projecteur 60

Spécifications d'ordinateur compatibles 61

Spécifications techniques 62

Pièces en option 63

Configuration des bornes 64

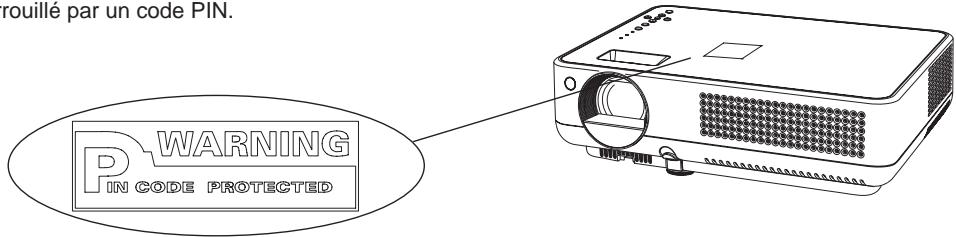

Notes relatives au numéro de code PIN 65

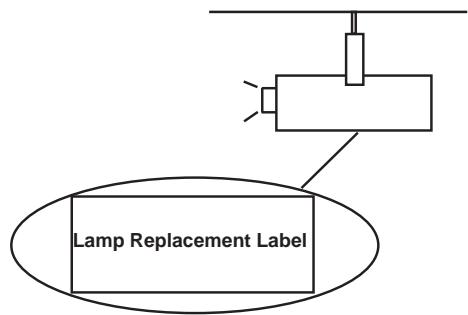

Lable de Remplacement de la lampe 65

Dimensions 66

Marques commerce

Les noms des sociétés ou des produits mentionnés dans ce manuel sont des marques déposées ou des marques commerce de leur société respective.

Avant d'utiliser ce projecteur, veuillez lire attentivement le présent mode d'emploi; suivez correctement les instructions d'utilisation du projecteur.

Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d'utilisation du projecteur, vous pourrez utiliser au mieux ses possibilités, et le conserver en bon état de marche pendant de longues années.

Si vous n'utilisez pas correctement l'appareil, non seulement vous réduirez la durée de vie du projecteur, mais vous risquerez de causer des anomalies de fonctionnement, un incendie ou d'autres accidents.

Si votre projecteur semble mal fonctionner, relire ce manuel, vérifier le fonctionnement et les branchements des câbles et essayer les solutions qui se trouvent à la section “Dépannage” aux pages 56 et 57 de ce manuel. Si l'anomalie persiste, contactez le revendeur chez qui vous avez acheté le projecteur ou un centre de service.

	ATTENTIONRISQUE D'ELECTROCUTIONNE PAS OUVRIR
ATTENTION: POUR REDUIRE LE RISQUED'ELECTRO-CUTION, NE RETIREZPAS LE COUVERCLE (OU LE DOS).L'APPAREIL NE CONTIENT AUCUNEPIECE SUSCEPTIBLE D'ETRE REPAREEPAR L'UTILISATEUR; SEULE LA LAMPE PEUT ETRE REMPLACEE PAR L'UTILISATEUR. CONFIEZ TOUTES LES REPARATIONS A UN TECHNICIEN QUALIFIE.
	CE SYMBOLE INDIQUE QU'UNE TENSION DANGEREUSE POUVANT CAUSER UNE ELECTROCUTION EST PRESENTE DANS L'APPAREIL.
	CE SYMBOLE INDIQUE QUE LE MODE D'EMPLOI DE L'APPAREIL CONTIENT DES INSTRUCTIONS D'UTILISATION ET D'ENTRETIEN IMPORTANTES.

REMARQUE: Ce symbole et ce système de recyclage concernent uniquement les pays de l'UE et ne concernent pas les autres pays.

Votre produit SANYO est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Précautions de sécurité

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU DE DECHARGE ELECTRIQUE, N'EXPOSEZ PAS L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

• La lentille de projection du projecteur produit une lumière intense. Ne regarder pas directement dans les lentilles, autrement vous risquez d'endommager votre vue. Veillez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.
• Installez le projecteur à une position adéquate. Sinon, il y aurait risque d'incendie.
• Laisser assez d'espace sur le haut, les côtés et l'arrière du projecteur est critique pour permettre une circulation d'air et un refroidissement appropriés de l'appareil. Les dimensions illustrées ici indiquent l'espace minimum requis. Si le projecteur doit être intégré à un compartiment ou enfermé de façon semblable ces distances minimales doivent être maintenues.
• Ne bloquez pas l'orifice de ventilation du projecteur. L'accumulation de chaleur peut réduire la durée de vie de votre projecteur et peut aussi être dangereuse.

COTES et HAUT 20cm 50cm 1m ARRIERE 1m

- Si le projecteur ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise courant.

ATTENTION

NE PLACEZ PAS LE PROJECTEUR DANS UN ENDROIT COMPORTANT DES CORPS GRAS, DE L'HUMIDITE OU DE LA FUMEE, DANS UNE CUISINE PAR EXEMPLE, POUR EVITER DE CAUSER UNE PANNE OU UN DESASTRE. SI LE PROJECTEUR ENTRE EN CONTACT AVEC DE L'HUILE OU DES PRODUITS CHIMIQUES, IL RISQUERA D'ETRE ENDOMMAGE.

ATTENTION

Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment.

VEUILLEZ LIRE ET CONSERVER CE MODE D'EMPLOI POUR REFERENCE ULTERIEURE.

Lisez toutes les instructions de sécurité et d'utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservez-les pour référence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N'utilisez pas de nettoyant liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d'un orage, ou si l'appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dus aux éclairs et aux sautes de tension. Ceci évitera des dommages dus aux éclairs et aux sautes de tension.

N'exposez pas cet appareil à la pluie ou ne l'utilisez pas près de l'eau... par exemple dans un sous-sol humide, près d'une piscine, etc.

N'utilisez pas d'accessoires non recommandés par le fabricant, car ils peuvent être dangereux.

Ne placez pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causer de graves blessures à un enfant ou un adulte, et d'être gravement endommagé. N'utilisez qu'un chariot ou un support recommandé par le fabricant, ou vendu avec le projecteur.

L'installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d'installation approuvé par le fabricant.

Des fentes et des ouvertures dans le coffret, à l'arrière et en dessous, sont prévues pour la ventilation, pour assurer un fonctionnement fiable et pour éviter que l'appareil surchauffe.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d'autres objets, et les ouvertures inférieures ne doivent pas être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximité d'un radiateur ou d'une sortie de chauffage.

Ce projecteur ne doit pas être placé dans une installation encastrée telle qu'un meuble-bibliothèque, sans qu'une ventilation adéquate ne soit prévue.

N'introduisez pas d'objets d'aucune sorte dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court-circuiter des pièces, ce qui pourrait causer un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur.

N'installez pas le projecteur à proximité des conduits de ventilation d'un climatiseur.

Ce projecteur ne doit fonctionner que sur une source d'alimentation conforme aux normes indiquées sur l'étiquette. En cas de doute, consultez votre revendeur agréé ou la compagnie d'électricité locale.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge électrique. Ne placez aucun poids sur le cordon d'alimentation. Ne placez pas ce projecteur à un endroit où le câble d'alimentation risquera d'être piétiné et endommagé.

N'essayez jamais de réparer ce projecteur vous-même car l'ouverture ou le retrait de couvercles peut vous exposer à des tensions élevées dangereuses ou à d'autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranchez le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants:

a. Lorsque le cordon ou la fiche d'alimentation sont endommagés ou effilochés.

b. Si du liquide a été renversé sur le projecteur.

c. Si le projecteur a été exposé à la pluie ou à l'eau.

d. Si le projecteur ne fonctionne pas normalement lorsque vous suivez correctement les instructions. Réglez uniquement les commandes indiquées dans le mode d'emploi car un réglage incorrect d'autres commandes peut causer des dommages exigeant l'intervention d'un technicien qualifié pour effectuer de gros travaux de réparation pour remettre le projecteur en état de marche.

e. Si le projecteur est tombé ou si le coffret est endommagé.

f. Lorsque les performances du projecteur se dégradent, il faut faire réparer l'appareil.

Lorsque des pièces de rechange sont requises, assurez-vous que le technicien a utilisé des pièces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la pièce originale. Les substitutions de pièces non autorisées peuvent causer un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d'entretien, demandez au technicien de faire les vérifications de sécurité habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

Circulation de l'air

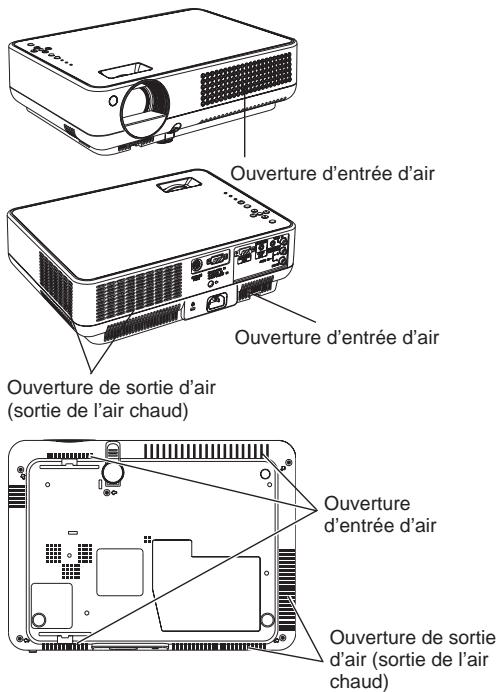

Le coffret comporte des ouvertures pour la ventilation, afin d'assurer le bon fonctionnement du produit et de le protéger contre la surchauffe; ces ouvertures ne doivent pas être obstruées ou recouvertes par un objet.

ATTENTION

L'air chaud est expulsé par les ouvertures de sortie d'air. Lorsque vous utilisez ou que vous installez le projecteur, prenez les précautions suivantes.

• Ne placez aucun objet inflammable ou de bombe aérosol à proximité du projecteur, car de l'air chaud est expulsé par les ouvertures de ventilation.
• Veillez à ce que les ouvertures de sortie d'air soient situées à au moins 1 m des objets environnants.
• Ne touchez pas les parties périphériques de l'ouverture de sortie d'air, en particulier les vis et les pièces métalliques. Ces parties deviennent chaudes lorsque le projecteur fonctionne.
• Ne posez pas d'objets sur le coffret. Les objets posés sur le coffret risquent non seulement d'être endommagés, mais aussi ils risquent de s'enflammer sous l'effet de la chaleur dégagée par le projecteur.

Les ventilateurs dont le projecteur est équipé assurent son refroidissement. La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.

Installation du projecteur à une position correcte

Installez le projecteur à une position correcte. Si vous l'installez à une position incorrecte, vous risquez de réduire la durée de vie de la lampe et de provoquer un incendie.

Ne penchez pas le projecteur de plus de 20 degrés d'un côté à l'autre.

Ne dirigez pas le projecteur vers le haut pour projeter une image.

Ne dirigez pas le projecteur vers le bas pour projeter une image.

Ne placez pas le projecteur sur l'un de ses côtés pour projeter une image.

Déplacement du projecteur

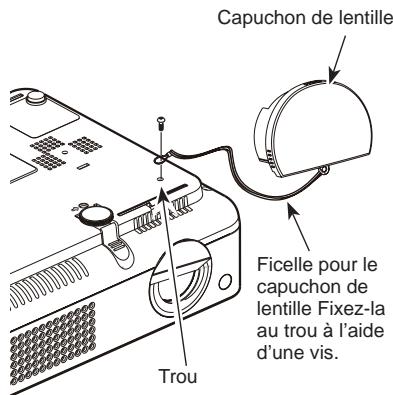

Lorsque vous déplacez le projecteur, remettez le capuchon de lentille en place et rétractez les pieds réglables afin d'éviter d'endommager la lentille et le coffret. Si vous n'utilisez pas le projecteur pendant une période prolongée, rangez-le dans un étui adéquat pour le protéger.

Lorsque vous manipulez le projecteur, ne le laissez pas tomber et ne le cognez pas, ne lui faites pas subir de forces excessives et n'empilez aucun objet sur son coffret.

PRECAUTION POUR LE TRANSPORT DU PROJECTEUR

– Evitez absolument de laisser tomber ou de percuter le projecteur, sinon il pourrait subir des dommages ou présenter des anomalies de fonctionnement.
- Pour transporter le projecteur, utilisez un étui de transport adéquat.
- Ne confiez le transport du projecteur à un agent de transport qu'après l'avoir mis dans un étui de transport adéquat. Sinon, le projecteur risquerait d'être endommagé. Pour faire transporter le projecteur par un agent de transport, demandez conseil à votre revendeur.
- Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.

Avis de la commission fédérale des communications

Remarque : Cet appareil a été testé et jugé conforme aux limites des appareils numériques de la classe B, conformément à l'article 15 des jugements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il pourra produire des interférences affectant négativement les communications radio. Toutefois, il n'est pas garanti qu'aucune interférence ne se produira pas dans une installation particulière. Si cet appareil cause des interférences affectant négativement la réception des émissions de radio et de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, nous conseillons à l'utilisateur d'essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes:

• Modifier l'orientation de l'antenne de réception, ou la placer à un autre endroit.
  – Eloigner l’équipement du récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien de radio/télévision compétent.

L'utilisation d'un câble gainé est nécessaire pour que l'installation soit conforme aux limites de la classe B de la section B de l'article 15 des jugements FCC. N'effectuez aucun changement ou modification de l'équipement qui ne soit pas spécifié dans les instructions. Si vous effectuez de tels changements ou modifications, on pourra vous demander d'arrêter d'utiliser l'équipement.

Numéro de modèle : PLC-XW56

Nom commercial : Sanyo

Partie responsible : SANYO FISHER COMPANY

N° de téléphone : [phone]

NORMES DU CORDON D'ALIMENTATION SECTEUR

Le cordon d'alimentation secteur fourni avec ce projecteur est conforme aux normes d'utilisation du pays où vous l'avez acheté.

Cordon d'alimentation secteur pour les Etats-Unis et le Canada:

Le cordon d'alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA).

Le cordon d'alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant. N'essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

Cordon d'alimentation secteur pour le Royaume-Uni:

Ce cordon est déjà équipé d'une fiche moulée possédant un fusible, dont la valeur est indiquée sur la face de la broche de la fiche. Si vous devez remplacer le fusible, un fusible BS 1362 de même calibre approuvé par ASTA et portant la marque ✉ doit être utilisé. Si le cache du fusible est détachable, n'utilisez jamais la fiche sans son cache.

Si vous avez besoin de remplacer le fusible, veillez à ce qu'il soit d'une couleur identique à celle que vous pouvez voir sur la face de la broche de la fiche (rouge ou orange). Vous pouvez vous procurer les caches de fusibles au service des pièces indiqué dans votre mode d'emploi. Si la fiche fournie n'est pas adaptée à votre prise de courant, veuillez la couper et la détruire.

Vous devez préparer correctement l'extrémité du cordon souple et fixer la fiche adéquate.

AVERTISSEMENT: IL EST DANGEREUX D'INTRODUIRE UNE FICHE DONT LE CORDON FLEXIBLE EST DENUDE DANS UNE PRISE DE COURANT SOUS TENSION.

The Wires in this mains lead are Les fils du cordon secteur de cet appareil possèdent des couleurs correspondant aux codes suivants:

Vert et jaune ...... Masse

Bleu ...... Neutre

Brun ...... Conducteur

Comme les couleurs des fils du cordon secteur de cet appareil peuvent ne pas correspondre aux marques de couleurs identifiant les bornes de votre fiche, procédez comme suit:

Le fil vert et jaune doit être connecté à la borne de la fiche marquée de la lettre E ou du symbole de masse de sécurité ↓, ou colorée en vert ou en vert et jaune.

Le fil bleu doit être connecté à la borne marquée de la lettre N ou colorée en noir.

Le fil brun doit être connecté à la borne marquée de la lettre L ou colorée en rouge.

AVERTISSEMENT: CET APPAREIL DOIT ETRE MIS A LA MASSE.

LA PRISE DE COURANT DOIT ETRE INSTALLEE A PROXIMITE DE L'APPAREIL, ET ETRE FACILEMENT ACCESSIBLE.

Avant

① Haut-parleur
② Anneau de zoom (Borne)
③ Capteur de télécommande infrarouge
④ Anneau de mise au point(Avant)
⑤ Lentille de Projection
⑥ Couvercle de lentilles

ATTENTION

N'allumez pas le projecteur en laissant le capuchon de lentille en place. La haute température produite par le faisceau lumineux risque d'endommager le capuchon de lentille et de causer un incendie.

⑦ Fente d'admission d'air
⑧ Fentes d'échappement

ATTENTION

L'air chaud s'échappe de la fente d'échappement.

Ne pas placer d'objets sensibles à la chaleur à proximité de ce côté.

⑨ Connecteur de cordon d'alimentation
⑩ Commandes supérieures et témoins
⑪ Bornes et connecteurs

⑫ Fente d'admission d'air (arrière et bas)

⑬ Pied réglable

⑭ Couvercle de lampe

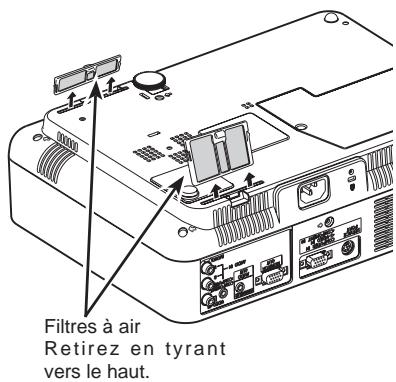

⑮ Filtres à air

\* Logement de sécurité Kensington

Cette fente est utilisée pour le système antivol Kensington pour empêcher le vol du projecteur.

*Kensington est une marque déposée de ACCO Brands Corporation.

Borne arrière

① ② ③ ④ ⑤ ⑥ SERVICE PORT COMPUTER IN /S-VIDEO IN /COMPONENT IN MONITOR OUT (VARIABLE) AUDIO OUT VIDEO IN COMPONENT /COMPUTER R L AUDIO IN (MONO) ⑦

① SERVICE PORT

Ce connecteur est utilisé pour effectuer des travaux d'entretien sur le projecteur.

② COMPUTER IN /S-VIDEO IN /COMPONENT IN

Connectez le signal de sortie d'un ordinateur, une sortie vidéo à 21 broche péritel RVB, une sortie vidéo, une sortie S-VIDEO, ou une sortie vidéo composante à ce terminal. (p.15-17)

③ MONITOR OUT

Ce terminal peut être utilisé pour sortir le signal entrant du terminal COMPUTER IN/S-VIDEO IN/COMPONENT IN à l'autre moniteur. (p.15, 17)

Branchez un amplificateur audio extérieur à ce connecteur. (p.15 - 17) Cette borne émet les sons par la borne AUDIO IN (⑤ ou ⑦).

⑤ COMPONENT/ COMPUTER AUDIO IN

Connectez la sortie audio (stéréo) d'un ordinateur ou un équipement vidéo connecté à ② à cette fiche. (p.15, 17)

⑥ VIDEO IN

Branchez la sortie vidéo composite de l'équipement vidéo au connecteur VIDEO. (p.16)

⑦ AUDIO IN

Branchez la sortie audio de l'équipement vidéo connecté à ② ou ⑥ à ce connecteur. (Lorsque la sortie audio est monaurale, branchez-la au connecteur L (MONO).) (p.16)

Commandes sur le projecteur

LAMP REPLACE WARNING POWER I/O ON / STAND-BY INPUT KEYSTONE VOLUME SELECT MENU

① Touche MENU

Utilisée pour ouvrir ou fermer le menu à l'écran. (p.20)

② Touches de TRAPEZE (KEYSTONE) *

Corrige la déformation du trapèze. (p.22, 41)

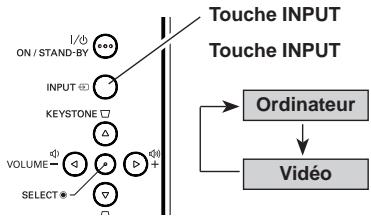

③ Touche d'ENTREE (INPUT)

Utilisée pour sélectionner la source d'entrée. (p.25, 34, 35)

④ Touche ALIMENTATION/VEILLE (POWER ON/STAND-BY)

Utilisée pour allumer ou éteindre le projecteur. (p.18, 19)

⑤ Témoin d'alimentation (POWER)

Clignote en rouge jusqu'à ce que le projecteur soit prêt à être allumé. Il devient rouge lorsque le projecteur est en mode veille. Il s'allume continuellement en vert lorsque le projecteur fonctionne. (p.18, 19, 60)

⑥ Témoin d'alarme (WARNING)

S'allume en rouge lorsque le projecteur détecte une anomalie. Il clignote aussi en rouge lorsque la température interne du projecteur s'élève au-delà des limites d'utilisation normale. (p.51, 60)

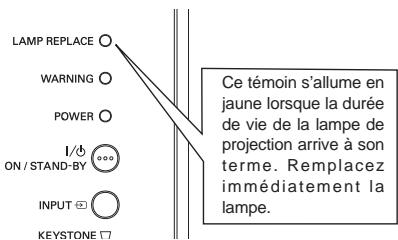

⑦ Témoin de remplacement de la lampe (LAMP REPLACE)

Ce témoin s'allume en jaune lorsque la durée de vie de la lampe du projecteur arrive à sa fin. (p.54, 60)

⑧ Touches de volume +/- *

Règlent le niveau du volume.(p.23)

⑨ Touche de SELECTION (SELECT)

– Exécute l'élément sélectionné. (p.20)

-Agrandit/compresse l'image en mode de ZOOM DIGITAL. (p.33)

* Touches de POINTAGE (▲▼◀▶)

② et ⑧ peuvent être utilisés comme pointage (▲▼◀▶)

– Sélectionnent un élément ou règlent une valeur sur le menu à l'écran. (p.20)

- Effectuent un panning de l'image en mode de ZOOM DIGITAL +. (p.33)

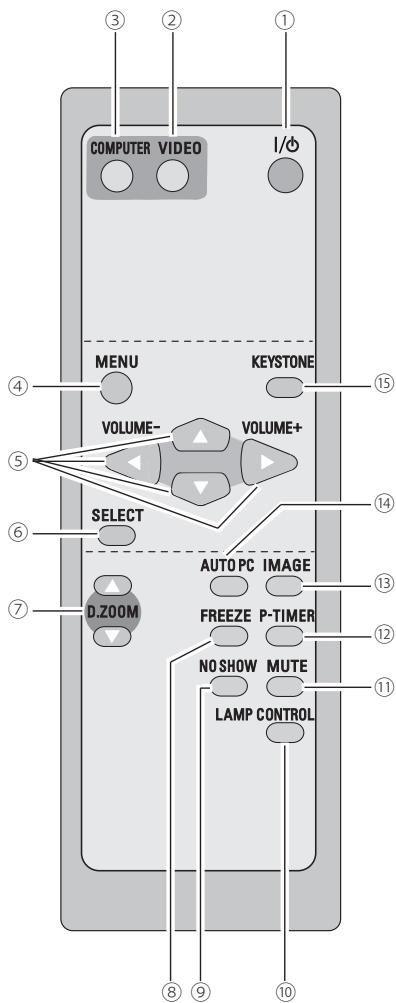

Télécommande

COMPUTER VIDEO I/O MENU KEYSTONE VOLUME- VOLUME+ SELECT AUTO PC IMAGE D.ZOOM FREEZE P-TIMER NO SHOW MUTE LAMP CONTROL

① Touche ALIMENTATION/VEILLE (POWER ON/STAND-By) Utilisée pour allumer et éteindre le projecteur. (p.18, 19)
② Touche de VIDEO Sélectionnez la source d'entrée VIDEO. (p.23, 34)
③ Touche d'ORDINATEUR (COMPUTER) Sélectionnez la source d'entrée ORDINATEUR. (p.23, 25, 35)
④ Touche de MENU Utilisée pour ouvrir ou fermer le menu à l'écran. (p.20)
⑤ Touches de POINTAGE ▲▼◀▶ (VOLUME + / -)

• Sélectionnent un élément ou règlent une valeur sur le menu à l'écran. (p.20)
  – Effectuent un panning de l'image en mode de ZOOM DIGITAL +. (p.33)
• Règlent le niveau du volume. (Touches de POINTAGE ◀▶) (p.23)

⑥ Touche de SELECTION (SELECT)

• Exécute l'élément sélectionné. (p.20)
• Agrandit/compresse l'image en mode de ZOOM DIGITAL. (p.33)

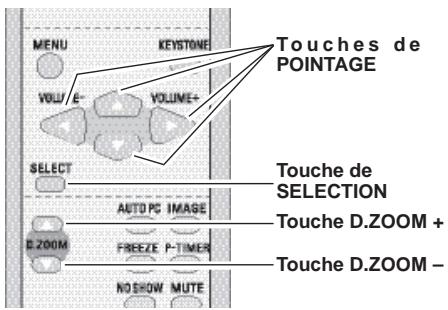

⑦ Touches de ZOOM DIGITAL (D.ZOOM) ▲▼

Agrandissement et réduction des images au zoom. (p.24, 33)

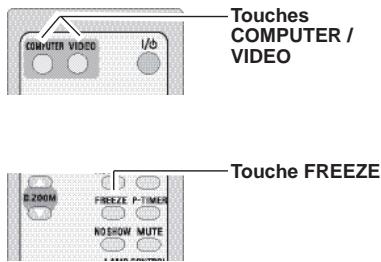

⑧ Touche d'ARRET SUR IMAGE (FREEZE)

Immobilise l'image. (p.23)

⑨ Touche SANS IMAGE (NO SHOW)

Eteint momentanément l'image sur l'écran. (p.24)

⑩ Touche LAMP CONTROL

Sélectionne un mode de lampe. (p.24, 47)

⑪ Touche de COUPURE DU SON (MUTE)

Coupe le son. (p.23)

⑫ Touche de MINUTERIE (P-TIMER)

Actionne la fonction de minuterie (P-timer). (p.24)

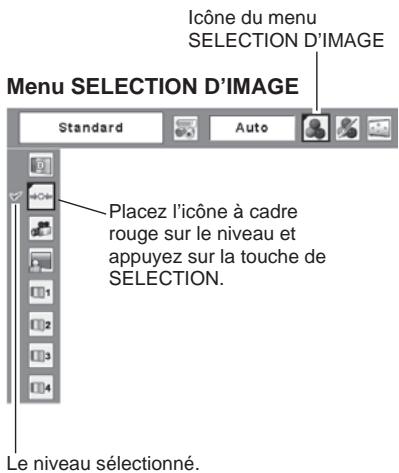

⑬ Touche d'IMAGE

Utilisée pour sélectionner les niveaux d'image. (p.24, 30, 37)

⑭ Touche de REGLAGE PC AUTO (AUTO PC)

Ajuste automatiquement l'image de l'ordinateur à son réglage optimal. (p.24, 27)

⑮ Touche de TRAPEZE (KEYSTONE)

Corrige la déformation du trapèze. (p.22, 41)

√ Remarque: Pour garantir la sécurité des opérations, veuillez observer les précautions suivantes:

• Ne pliez pas, ne faites pas tomber et n'exposez pas la télécommande à l'humidité ou la chaleur.
• Pour le nettoyage, utilisez un chiffon doux et sec. N'appliquez pas de benzine, de diluant, de produit vaporisé ou de produit chimique sur la télécommande.

Installation des piles de la télécommande

1 Ouvrez le couvercle du compartiment des piles.

2 Installez des piles neuves dans le compartiment.

Pour assurer une bonne orientation des polarités (+ et –), veillez à ce que les bornes des piles soient fermement en contact avec les broches du logement.

3 Replacez le couvercle du compartiment des piles.

Pour vous assurer d'un fonctionnement correct, respectez les précautions suivantes.

• Utilisez des piles de type alcalin (2) AA ou LR6.
• Remplacez toujours les piles par jeux.
• N'utilisez pas une nouvelle pile avec une pile usée.
• Evitez tout contact avec de l'eau ou d'autres liquides.
• N'exposez pas les télécommandes à une humidité excessive ou à la chaleur.
• Ne faites pas tomber la télécommande.
• Si les piles ont fuit dans la télécommande, essuyez le compartiment des piles et installez nouvelles piles.
• Risque d'explosion si les piles sont remplacées par un type de piles incorrect.
• Jetez les piles usées conformément aux instructions.

Plage de fonctionnement

Dirigez la télécommande vers le projecteur (récepteur de télécommande infrarouge) lorsque vous appuyez sur une touche. La plage de fonctionnement maximale de la télécommande est de 5 m et 60° environ, de l'arrière ou de l'avant du projecteur.

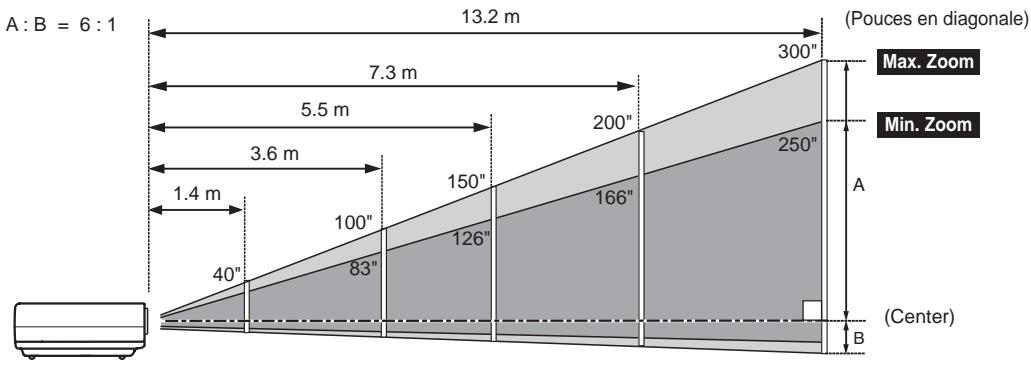

Positionnement du projecteur

Pour le positionnement du projecteur, reportez-vous aux illustrations ci-dessous. Le projecteur doit être placé horizontalement par rapport à l'écran plat.

√Remarque:

• La luminosité de la salle a une grande influence sur la qualité de l'image. Il est conseillé de baisser l'éclairage ambiant pour obtenir des images plus belles.
• Les valeurs indiquées ci-dessous sont approximatives, et peuvent être différentes des valeurs réelles.

L'angle de projection peut être réglé jusqu'à 10,0 degrés avec le pied réglable.

Appuyez sur le loquet de verrou du pied vers le haut pour relâcher le pied réglable. Pour bloquer le pied réglable à l'angle souhaité, relâchez le loquet. Tournez le pied réglable d'un côté à l'autre pour le réglage précis.

La distorsion en trapèze de l'image projetée peut être corrigée par l'opération du menu. (p. 22, 41)

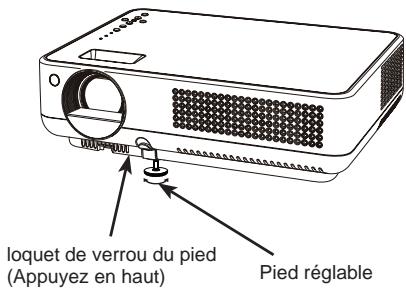

loquet de verrou du pied (Appuyez en haut) Pied réglable

Branchement du cordon d'alimentation secteur

Ce projecteur utilise une tension nominale d'entrée de 100-120 V CA ou 200-240 V CA. Et il sélectionne automatiquement la tension d'entrée correcte. Il est conçu pour fonctionner avec des systèmes d'alimentation monophasé avec conducteur neutre de prise de terre. Pour réduire les risques de décharge électrique, ne branchez pas le projecteur dans un autre type de système d'alimentation.

Si vous n'êtes pas certain du type de courant fourni, consultez votre revendeur ou la société de distribution d'électricité. Branchez le projecteur à l'équipement périphérique avant d'allumer le projecteur. (Pour plus de détails concernant les branchements, reportez-vous aux pages 15 - 17.)

Branchez le cordon d'alimentation secteur (fourni) au projecteur.

ATTENTION

La prise de courant doit se trouver à proximité de cet appareil et être facilement accessible.

√Remarque:

Par mesure de sécurité, débranchez le cordon d'alimentation secteur lorsque vous n'utilisez pas l'appareil. Lorsque ce projecteur est raccordé à une prise de courant par le cordon d'alimentation secteur, l'appareil est en mode d'attente et consomme une petite quantité de courant.

REMARQUE CONCERNANT LE CORDON D'ALIMENTATIONLe cordon d'alimentation CA doit être conforme aux normes du pays où vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous référant au tableau ci-dessous; il faut utiliser le cordon d'alimentation secteur adéquat. Si le cordon d'alimentation secteur fourni n'est pas adapté à la prise secteur, adressez-vous à votre revendeur.
Côté projecteur	Côté prise secteur
	Pour les Etats-Unis et le Canada	Pour l'Europe continentale	Pour le Royaume-Uni
Vers le connecteur du cordon d'alimentation du projecteur.	Vers la prise secteur.(120 V CA)	Vers la prise secteur.(200 - 240 V CA)	Vers la prise secteur.(200 - 240 V CA)

Branchement à un ordinateur

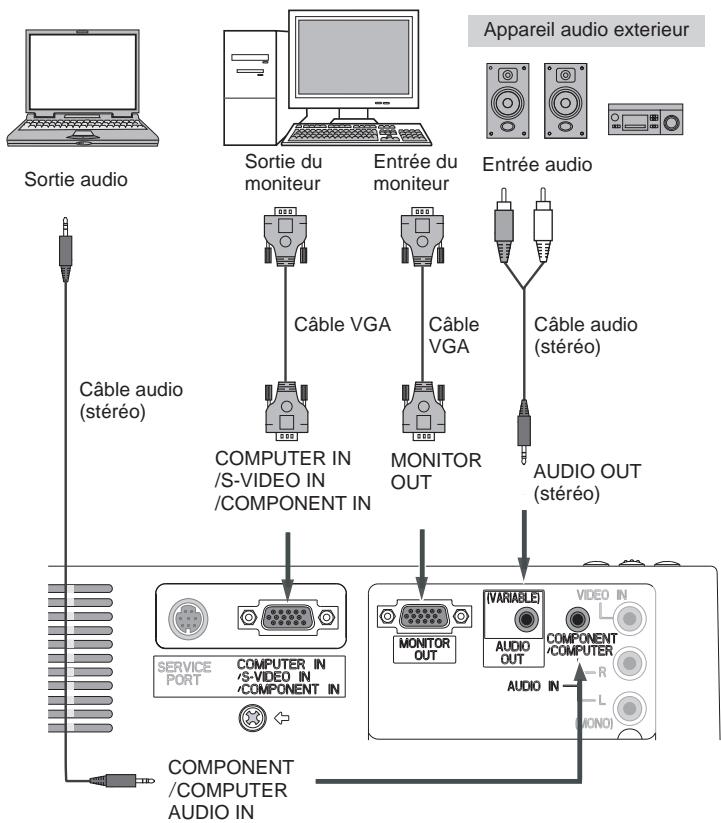

Câbles utilisés pour la connexion

• Câbles VGA (Mini D-sub à 15 broches) (Un seul câble est fourni)
• Câbles audio (Mini fiche : Stéréo)

(Tous les câbles ne sont pas fournis avec ce projecteur.)

√ Remarque:

• Entrez le son au terminal COMPONENT/ COMPUTER AUDIO IN lors de l'utilisation du terminal COMPUTER IN /S-VIDEO IN/ COMPONENT IN.
• Lorsque vous branchez la sortie AUDIO OUT à un équipement audio extérieur, le haut-parleur intégré du projecteur est déconnecté.
• Voir la page 63 pour commander les câbles en option.

Débranchez les cordons d'alimentation du projecteur et des équipements externes de la prise de courant alternatif avant de connecter les câbles.

Branchement à un équipement vidéo

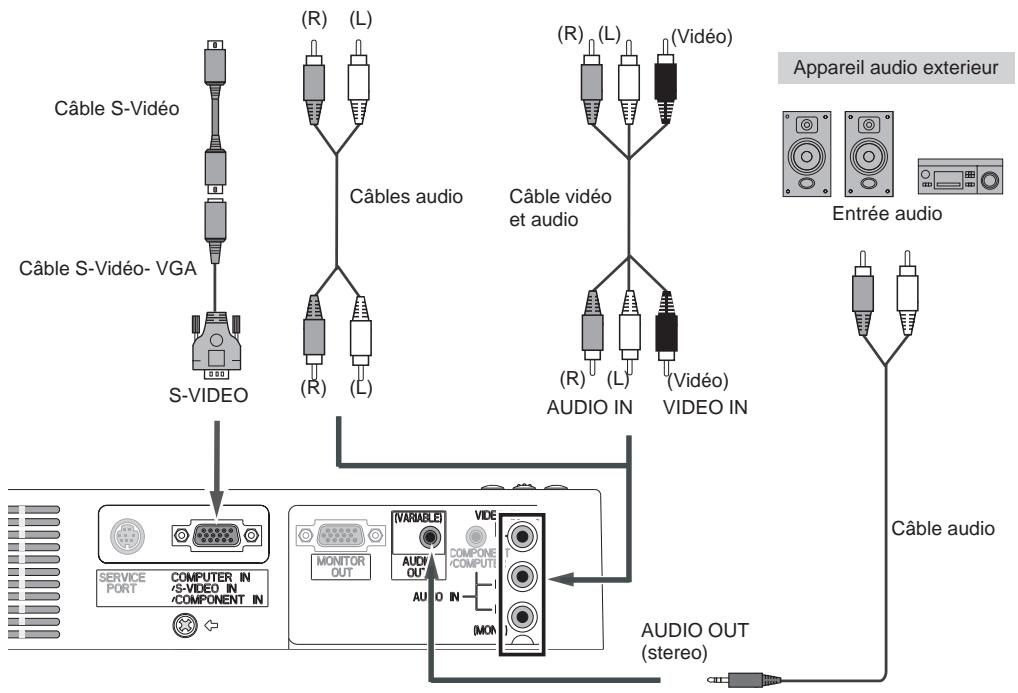

Câbles utilisés pour la connexion

• Câble vidéo et audio (RCA x 3)
• Câble S-Vidéo
  • Câble S-Vidéo- VGA
• Câble audio (RCA x 2)

(Tous les câbles ne sont pas fournis avec ce projecteur.)

Sortie S-Vidéo

Sortie vidéo composite et audio

√ Remarque:

• Lorsque vous branchez la sortie AUDIO OUT à un équipement audio extérieur, le haut-parleur intégré du projecteur est déconnecté.
• Voir la page 63 pour commander les câbles en option.

Débranchez les cordons d'alimentation du projecteur et des équipements externes de la prise de courant alternatif avant de connecter les câbles.

Branchement à un équipement vidéo component

Câbles utilisés pour la connexion

• Câbles audio (Mini fiche : stéréo)
• Câble Péritel-VGA
- Câble composant
• Câble composant-VGA

(Tous les câbles ne sont pas fournis avec ce projecteur.)

√ Remarque:

• Lorsque vous branchez la sortie AUDIO OUT à un équipement audio extérieur, le haut-parleur intégré du projecteur est déconnecté.
• Les signaux vidéo scart à 21 broches RGB ne peuvent pas être émis par la borne OUTPUT.
• Voir la page 63 pour commander les câbles en option.

Débranchez les cordons d'alimentation du projecteur et des équipements externes de la prise de courant alternatif avant de connecter les câbles.

Mise sous tension du projecteur

1 Accomplir tous les branchements périphériques (avec l'ordinateur, le magnétoscope, etc.) avant d'allumer le projecteur.
2 Branchez le cordon d'alimentation secteur du projecteur dans une prise secteur.
3 Appuyez sur le touche POWER ON/STAND-BY sur le panneau de commande supérieur ou la télécommande. Le témoin POWER devient vert, et les ventilateurs s'enclenchent. L'affichage de préparatifs apparaît sur l'écran et le compte à rebours commence.
4 Une fois le compte à rebours terminé, la source d'entrée sélectionnée en dernier et l'icône d'état du mode de lampe (reportez-vous à la page 47) apparaissent sur l'écran.

Si le projecteur est verrouillé avec un code PIN, la boîte de dialogue Entrée du code PIN apparaît. Entrez le code PIN comme indiqué ci-dessous.

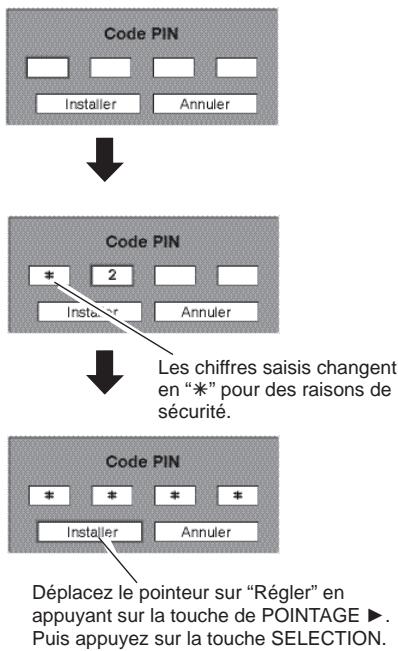

Entrez un code PIN

Sélectionnez un chiffre en appuyant sur les touches de POINTAGE ▲▼ et ensuite en appuyant sur les touches de POINTAGE ▶ fixez le chiffre et déplacez le. Le chiffre sera changé en “*”. Si vous avez fixé un chiffre incorrect, placez le pointeur sur le chiffre à corriger en appuyant sur la touche de POINTAGE ◀, et puis sélectionnez le chiffre correct en appuyant sur les touches de POINTAGE ▲▼.

Répétez cette étape pour accomplir l'entrée d'un numéro à quatre chiffres.

"1234" a été réglé comme code PIN initial à l'usine.

Une fois que le numéro à quatre chiffres est fixé, le pointeur vient se placer sur “Installer” en appuyant sur la touche de POINTAGE ▶. Appuyez sur la touche SELECTION afin de pouvoir commencer à utiliser le projecteur.

Si vous avez entré un code PIN incorrect, "Code PIN" et le nombre (∗∗∗∗) deviendra rouge. Entrez à nouveau le code PIN.

Qu'est-ce qu'un code PIN?

Un code PIN (Numéro d'Identification Personnel) est un code de sécurité utilisant un numéro d'identification personnel qui permet à la personne qui le connaît d'utiliser le projecteur. En établissant un code PIN, les personnes autres que les utilisateurs spécifiés ne pourront pas utiliser le projecteur.

Un code PIN est un numéro à quatre chiffres. Pour plus de détails concernant l'opération de verrouillage du projecteur avec votre code PIN, reportez-vous à la rubrique Fonction de Verrouillage par code PIN dans la section Réglages aux pages 48 et 49.

16 SANYO

L'affichage de préparatifs disparaît après 30 secondes.

Source d'entrée sélectionnée et mode de Lampe

Ordinateur Mode de Lampe

^1 (reportez-vous à la page 47.)

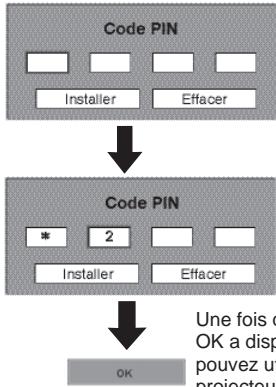

Boîte de dialogue Entrée du code PIN

Une fois que l'icône OK a disparu, vous pouvez utiliser le projecteur.

√ Remarque:

• Lorsque la fonction de Recherche d'entrée est réglée sur On1 ou On2, le signal d'entrée sera recherché automatiquement (p. 45)
• Lorsque la fonction de Sélection logo est hors circuit, le logo n'apparaît pas sur l'écran. (p. 42)
• Lorsque “Àrrêt capte.à reb.” ou “Désactivé” est sélectionné dans la fonction Affichage, le compte à rebours n’apparaît pas sur l’écran. (p. 42)
• Pendant la durée du compte à rebours, toutes les opérations sont inutilisables.
• Si vous n'entrez pas le numéro de code PIN correct pendant 3 minutes après que la boîte de dialogue du code PIN soit apparue, le projecteur s'éteindra automatiquement.

PRECAUTION D'UTILISATION DU CODE PIN

Si vous oubliez votre code PIN, il ne sera plus possible de mettre le projecteur en marche. Etablissez un nouveau code PIN avec le plus grand soin, écrivez-le dans la colonne à la page 65 de ce manuel, et conservez-le à portée de main. Si vous perdez ou oubliez le code PIN, adressez-vous à votre revendeur ou à un centre de service.

Mise hors tension du projecteur

1 Appuyez sur la touche POWER ON/STANDBY de la télécommande ou du projecteur; le message "Éteindre?" apparaît sur l'écran.
2 Appuyez à nouveau sur la touche POWER ON/STAND-BY pour éteindre le projecteur. Le témoin POWER se met à clignoter en rouge, et les ventilateurs de refroidissement continuent à fonctionner pendant environ 120 secondes. (Vous pouvez sélectionner le niveau du silence de ventilateur et de la vitesse de rotation. Reportez-vous à la page 50.)

A ce moment vous pouvez débranchez le cordon d'alimentation CA même si les ventilateurs fonctionnent toujours.

3 Une fois que le projecteur s'est suffisamment refroidi pour pouvoir être à nouveau allumé, le témoin POWER s'allume en rouge.

POUR CONSERVER LA DUREE DE VIE DE LA LAMPE, ATTENDEZ AU MOINS CINQ MINUTES AVANT D'ETEINDRE LA LAMPE APRES L'AVOIR ALLUMEE.

NE FAITES PAS FONCTIONNER LE PROJECTEUR CONTINELLEMENT SANS AUCUNE INTERUPTION.L'UTILILLISATION CONTINUE RISQUE DE DIMINUER LA DURÉE DE VIE DE LA LAMPE.ETEIGNEZ LE PROJECTEUR ET LAISSEZLE ÉTEINT PENDANT ENVIRON UNE HEURE PAR 24 HEURES.

Le message disparaît après 4 secondes.

√ Remarque:

• Lorsque la fonction de Démarrage rapide est activée, le projecteur est allumé automatiquement en connectant simplement le cordon d'alimentation secteur à une prise secteur. (p.47)
• La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.
• Si le témoin WARNING clignote ou s'allume en rouge, reportez vous à la section "Témoin WARNING" à la page 51.
• Pendant que le témoin POWER clignote, le refroidissement de la lampe est en cours et il est impossible d'allumer le projecteur. Attendez que le témoin POWER soit devenu rouge avant de rallumer le projecteur.
• Le ventilateur cessera de tourner directement si vous débranchez le cordon d'alimentation secteur immédiatement après avoir éteint le projecteur.
• Il sera possible d'allumer le projecteur après que le témoin POWER soit devenu rouge. Le délai d'attente pour redémarrer le projecteur sera réduit lorsque le traitement de mise hors tension normal pour le refroidissement par ventilateur est terminé, en comparaison du délai nécessaire lorsque vous débranchez le cordon d'alimentation secteur immédiatement après avoir éteint le projecteur.

Utilisation du menu à l'écran

Vous pouvez régler ou configurer le projecteur en utilisant le menu à l'écran. Pour plus de détails concernant les réglages et la procédure de configuration, reportez-vous aux pages suivantes.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran.
2 Appuyez sur les touches de POINTAGE ◀▶ pour sélectionner l'icône du MENU à régler.

Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner un élément à régler.

3 Appuyez sur la touche de SELECTION pour faire apparaître les données de l'élément. Appuyez sur les touches de POINTAGE ◀▶ pour régler les données. Pour plus de détails concernant les réglages respectifs, reportez-vous aux pages suivantes.

Pour fermer le menu à l'écran, appuyez à nouveau sur la touche MENU.

√ Remarque:

L'élément sélectionné ne sera opérationnel que quand vous aurez appuyé sur la touche de SELECTION.

Commandes sur le projecteur

INPUT KEYSTONE VOLUME SELECT* MENU Touche MENU Touche de SELECTION

Télécommande

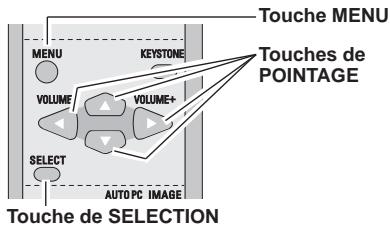

Touche MENU Tousches de POINTAGE MENU KEystone VOLUME VOLUME+ SELECT AUTO PC IMAGE Touche de SELECTION

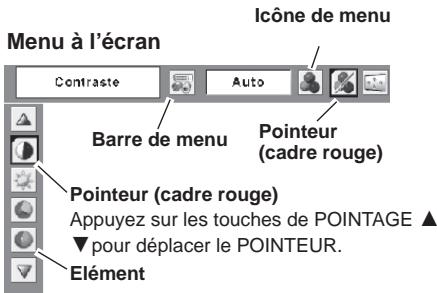

Menu à l'écran Contraste Auto Icône de menu Barre de menu Pointeur (cadre rouge) Pointeur (cadre rouge) Appuyez sur les touches de POINTAGE ▲ ▼ pour déplacer le POINTEUR. Elément

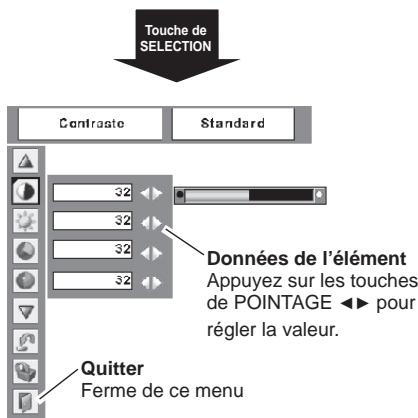

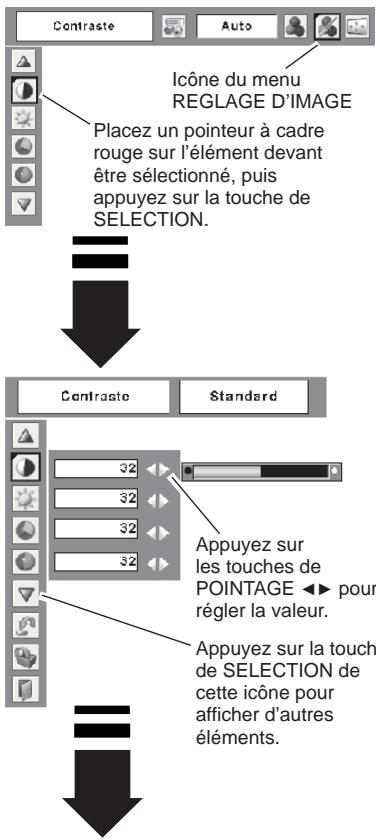

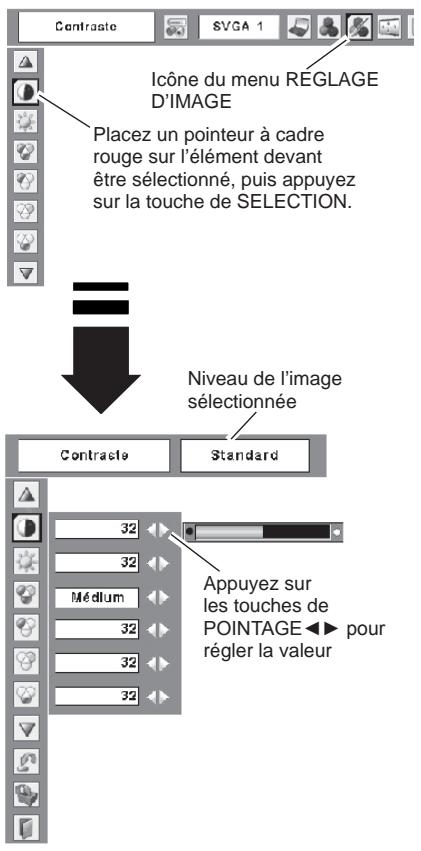

Touche de SELECTION Contraste Standard 32 32 32 32 Données de l'élément Appuyez sur les touches de POINTAGE ◀► pour règler la valeur. Quitter Ferme de ce menu

Barre de menu

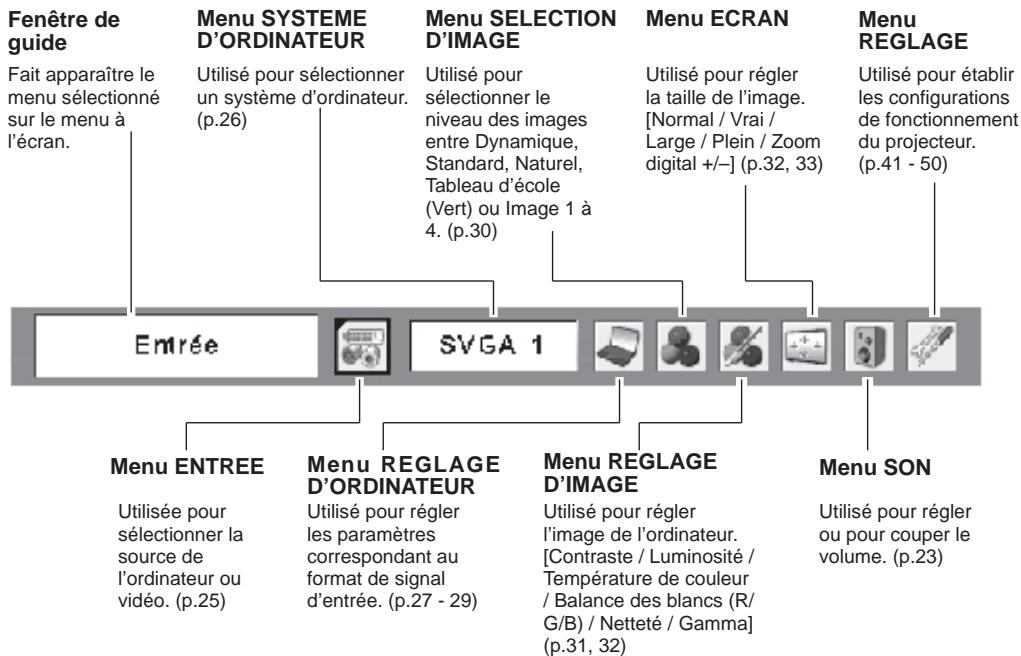

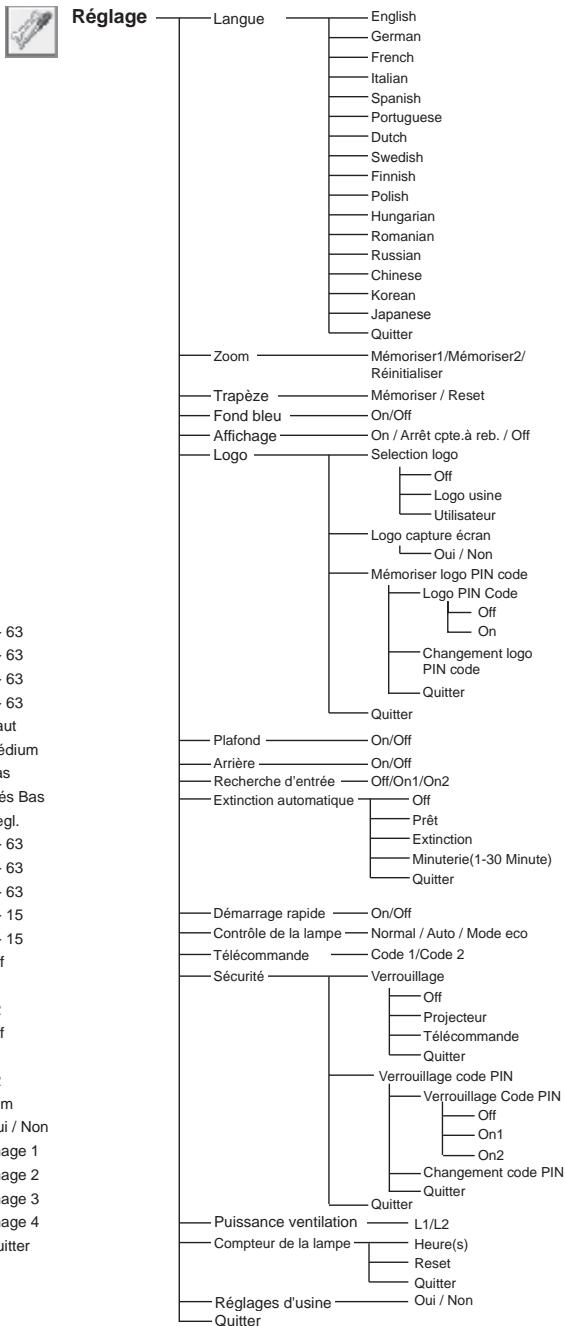

Pour plus de détails concernant les fonctions, reportez-vous à l'Arborescence des menus aux pages 58 et 59.

Pour la source d'ordinateur

Fenêtre de guide Fait apparaître le menu sélectionné sur le menu à l'écran. Menu SYSTEME D'ORDINATEUR Utilisé pour sélectionner un système d'ordinateur. (p.26) Menu SELECTION DIMAGE Utilisé pour sélectionner le niveau des images entre Dynamique, Standard, Naturel, Tableau d'école (Vert) ou Image 1 à 4. (p.30) Menu ECRAN Utilisé pour régler la taille de l'image. [Normal / Vrai / Large / Plein / Zoom digital +/-] (p.32, 33) Menu REGLAGE Utilisé pour établir les configurations de fonctionnement du projecteur. (p.41 - 50) Entrée SVGA 1 Menu ENTREE Utilisée pour sélectionner la source de l'ordinateur ou vidéo. (p.25) Menu REGLAGE D'ORDINATEUR Utilisé pour régler les paramètres correspondant au format de signal d'entrée. (p.27 - 29) Menu REGLAGE DIMAGE Utilisé pour régler l'image de l'ordinateur. [Contraste / Luminosité / Température de couleur / Balance des blancs (R/ G/B) / Netteté / Gamma] (p.31, 32) Menu SON Utilisé pour régler ou pour couper le volume. (p.23)

Pour la source vidéo

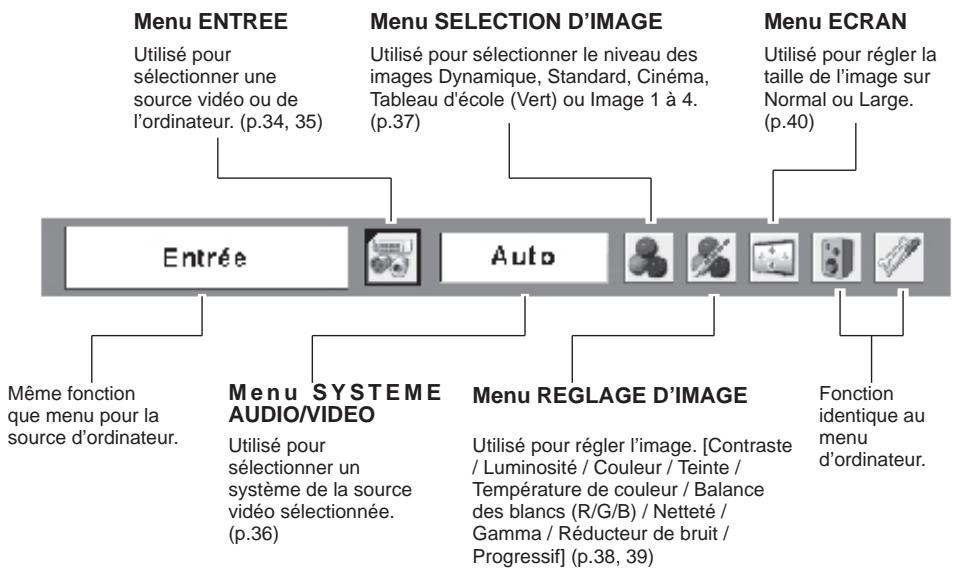

Menu ENTREE Utilisé pour sélectionner une source vidéo ou de l'ordinateur. (p.34, 35) Menu SELECTION D'IMAGE Utilisé pour sélectionner le niveau des images Dynamique, Standard, Cinéma, Tableau d'école (Vert) ou Image 1 à 4. (p.37) Menu ECRAN Utilisé pour régler la taille de l'image sur Normal ou Large. (p.40) Entrée Auto Même fonction que menu pour la source d'ordinateur. Menu SYSTEME AUDIO/VIDEO Utilisé pour sélectionner un système de la source vidéo sélectionnée. (p.36) Menu REGLAGE D'IMAGE Utilisé pour régler l'image. [Contraste / Luminosité / Couleur / Teinte / Température de couleur / Balance des blancs (R/G/B) / Netteté / Gamma / Réducteur de bruit / Progressif] (p.38, 39) Fonction identique au menu d'ordinateur.

Réglage du zoom et de la mise au point

Tournez la bague de zoom pour agrandir ou réduire l'image au zoom.

Tournez la bague de mise au point pour régler la mise au point de l'image projetée.

Bague de mise au point(Avant) Bague de zoom (Arrière)

Correction du trapèze

Si une image projetée a une distorsion trapézoïdale, corrigez l'image avec le réglage distorsion trapézoïdale. Elle n'est pas disponible sur l'écran d'affichage à l'écran affiché.

Appuyez sur le touche KEYSTONE ▲▼ sur le panneau de commande ou les touches KEYSTONE de la télécommande. La boîte de dialogue Trapèze s'affiche. Corrigez la distorsion en trapèze en appuyant sur les touches KEYSTONE ▲▼ sur le panneau de commande supérieur ou le touche de pointage ▲▼ de la télécommande. Le réglage de la correction trapézoïdale peut être mémorisé. (page 41)

Appuyez sur le touche

KEYSTONE ▲ ou le touche

de pointage ▲ pour réduire la

largeur supérieure.

Appuyez sur le touche

KEYSTONE ▼ ou le touche

de pointage ▼ pour réduire la

largeur inférieure.

• Les flèches sont blanches si aucune correction n'est effectuée.
• La flèche de la direction corrigée devient rouge.
• La flèche disparaît à la correction maximum.
• Si vous appuyez sur le touche KEYSTONE de la télécommande une fois de plus pendant que la boîte de dialogue de correction trapézoïdale est affichée, le réglage de la correction trapézoïdale est annulé.

Commandes sur le projecteur

KEystone □ VOLUME ▼ SELECT ● MENU □ Touches KEystone ▲▼

Télécommande

Touche KEYSTONE MENU KEystone VOLUME- VOLUME+ SELECT Touches de POINTAGE ▲▼

Réglage du son

Opération directe

Volume

Appuyez sur la touche VOLUME +/- du projecteur ou de la télécommande pour régler le volume. La zone de dialogue du volume apparaît sur l'écran pendant quelques secondes.

Supp. son

Appuyez sur la touche MUTE des télécommandes pour couper le son. Pour rétablir le son à son niveau précédent, appuyez à nouveau sur la touche MUTE ou appuyez sur la touche VOLUME +/- La fonction Supp. son affecte aussi le connecteur AUDIO OUT.

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu SON.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur l'élément que vous voulez régler, puis appuyez sur la touche de SELECTION.

Volume

Appuyez sur la touche de POINTAGE ▶ pour augmenter volume, et appuyez sur la touche de POINTAGE ◀ pour diminuer le volume.

Supp. son

Appuyez sur les touches de POINTAGE ◀▶ pour couper le son. L'affichage de la boîte de dialogue passe sur "On" et le son est coupé. Pour rétablir le son à son niveau précédent, appuyez à nouveau sur les touches de POINTAGE ◀▶.

Fonctionnement de la télécommande

Pour certaines opérations utilisées fréquemment, il est conseillé d'utiliser la télécommande.

Vous pouvez effectuer l'opération voulue en appuyant simplement sur l'une des touches, sans avoir à afficher le menu à l'écran.

Touche COMPUTER / VIDEO

Appuyez sur la touche COMPUTER ou VIDEO de la télécommande pour sélectionner la source d'entrée. Pour plus de détails, reportez-vous aux pages 25, 34, 35.

Touche FREEZE

Appuyez sur la touche FREEZE de la télécommande pour immobiliser l'image sur l'écran. Pour annuler la fonction de arrêt sur image, appuyez de nouveau sur la touche FREEZE ou appuyez sur n'importe quelle autre touche.

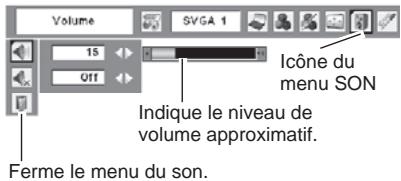

Indique le niveau de volume approximatif. Volume 16 Supp. san Off

Appuyez sur la touche MUTE pour mettre la fonction de coupure du son en ou hors circuit. L'affichage disparaît après 4 secondes.

Menu SON

Volume 15 Off ICône du menu SON Indique le niveau de volume approximatif. Ferme le menu du son.

Télécommande

COMPUTER VIDEO I/b Touches COMPUTER / VIDEO B:200M FREEZE P-TIMER NO SHOW MUTE Touche FREEZE

√ Remarque:

Pour plus de détails concernant les autres touches, reportez-vous à la page suivante.

Touche AUTO PC

Pour utiliser la fonction Réglage PC auto., appuyez sur la touche AUTO PC de la télécommande. Pour plus de détails, reportez-vous à la page 27.

Touches D.ZOOM

Appuyez sur les touches D.ZOOM de la télécommande pour agrandir et réduire les images au zoom. Pour plus de détails, reportez-vous à la page 33.

Touche NO SHOW

Appuyez sur la touche NO SHOW de la télécommande pour faire apparaître une image entièrement noire. Pour retourner à la normale, appuyez de nouveau sur la touche NO SHOW ou appuyez sur n'importe quelle autre touche. Lorsqu'une image projetée est capturée et établie comme "Utilisateur" dans la Sélection logo (p.42), l'écran change comme suit à chaque pression sur la touche NO SHOW.

image noire → image capturée → image normale →......

Touche KEYSTONE

Pour plus de détails, reportez-vous à la page 22.

Touche IMAGE

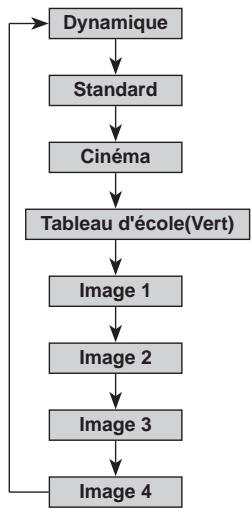

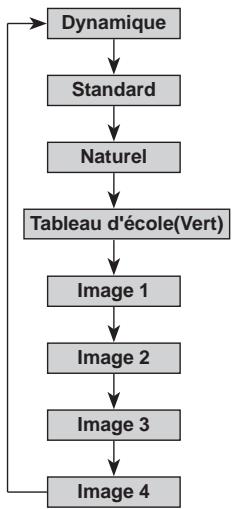

Appuyez sur la touche IMAGE de la télécommande pour sélectionner un niveau d'image voulu sur l'écran. Pour plus de détails, reportez-vous aux pages 30, 37.

Touche P-TIMER

Appuyez sur la touche P-TIMER de la télécommande. L'affichage de la minuterie "00:00" apparaît sur l'écran et la minuterie commence à compter le temps (00:00 - 59:59).

Pour arrêter la minuterie, appuyez sur la touche P-TIMER. Ensuite, appuyez à nouveau sur la touche P-TIMER pour annuler la fonction de minuterie.

Touche LAMP CONTROL

Appuyez sur la touche LAMP CONTROL de la télécommande pour sélectionner le mode de lampe voulu pour changer la luminosité de l'écran.

Normal ..... luminosité normale
Auto .....luminosité contrôlée en fonction du signal d'entrée
Mode eco...diminue la luminosité, réduit la consommation de courant de lampe, et allonge la durée de vie de la lampe.

Télécommande

Touches VOLUME +/- (p.23) MI U KEystone VOLUME SELECT AUTO PC B-ZOOM AUTO PC IMAGE FREEZE P-TIMER NO SHOW MUTE LAMP CONTROL Touches DE POINTAGE ▲▼ Touches AUTO PC Touches IMAGE Touche P-TIMER Touche NO SHOW Touche LAMP CONTROL Touches D.ZOOM

√ Remarque:

Pour les autres touches, reportez-vous à la page précédente.

Pas d'image

Le message disparaît après 4 secondes.

Affichage de Programmateur P

Sélection de la source d'entrée

Opération directe

Choisissez Ordinateur en appuyant sur le touche INPUT sur le panneau de commande ou le touche COMPUTER de la télécommande. Avant d'utiliser ces touches, la source d'entrée correcte doit être sélectionnée à travers le fonctionnement de Menu comme décrit ci-dessous.

Commandes sur le projecteur

Télécommande

Touche COMPUTER COMPUTER VIDEO I/b

Opération par Menu

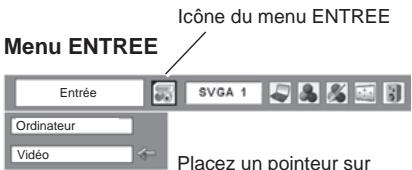

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu ENTREE.
2 Appuyez sur les touches de POINTAGE ▲ pour placer le pointeur à flèche rouge soit sur Ordinateur, puis appuyez sur la touche de SELECTION.

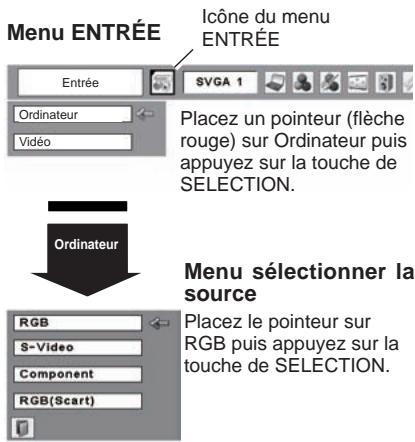

3 Une fois que le menu de sélection de source est apparu pour l'ordinateur, placez le pointeur sur RGB puis appuyez sur la touche de SELECTION.

Menu ENTRÉE Icône du menu ENTRÉE Entrée SVGA 1 Ordinateur Vidéo Placez un pointeur (flèche rouge) sur Ordinateur puis appuyez sur la touche de SELECTION. Ordinateur Menu sélectionner la source RGB S-Video Component RGB(Scart) Placez le pointeur sur RGB puis appuyez sur la touche de SELECTION.

√Remarque:

Lorsque la fonction de Recherche d'entrée est réglée sur On1 ou On2, le signal d'entrée sera recherché automatiquement (p.45)

Sélection du système d'ordinateur

Ce projecteur s'accorde automatiquement sur différents types d'ordinateurs basés sur VGA, SVGA, XGA, SXGA, WXGA ou UXGA grâce à son système de multibalayage et à son Réglage PC auto. Si Ordinateur est sélectionné comme source de signal, ce projecteur détecte automatiquement le format du signal et s'accorde pour projeter une image correcte sans qu'il soit nécessaire d'effectuer d'autres réglages. (Les formats de signal disponibles dans ce projecteur sont indiqués à la page 61.)

Il est possible qu'un des messages suivants apparaisse lorsque:

Auto

Lorsque le projecteur ne peut pas reconnaître le signal connecté comme système d'ordinateur disponible dans ce projecteur, la fonction de Réglage PC auto est actionnée pour régler le projecteur et le message "Auto" apparaît sur l'icône du menu SYSTEME D'ORDINATEUR. Lorsque l'image n'est pas produite correctement, il faut effectuer un réglage manuel. (p.28, 29)

......

Aucun signal d'entrée ne parvient de l'ordinateur. Vérifiez si le branchement de l'ordinateur au projecteur est bien correcte. ("Guide de dépannage" p.56)

Mode 1

Réglage préréglé d'utilisateur dans le menu REGLAGE D'ORDINATEUR. Les données de réglage peuvent être mémorisées en Mode 1 \~ 5. (p.28, 29)

SVGA 1

L'un des systèmes d'ordinateur disponible dans ce projecteur est choisi. Le projecteur choisit un système adéquat disponible dans le projecteur et l'affiche.

*Les modes Mode 1 et SVGA 1 sont donnés à titre d'exemples.

Sélection manuelle du système d'ordinateur

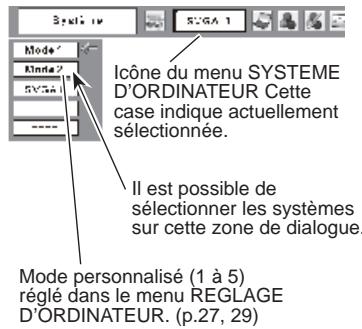

Vous pouvez aussi sélectionner manuellement le SYSTEME D'ORDINATEUR.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer un pointeur à cadre rouge sur l'icône du menu SYSTEME D'ORDINATEUR.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à flèche rouge sur le système que vous voulez régler, puis appuyez sur la touche de SELECTION.

Menu SYSTEME D'ORDINATEUR

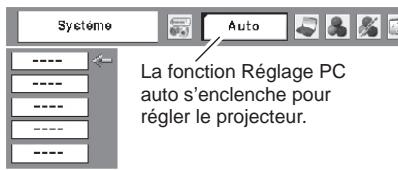

Systeme Auto ---- ---- ---- ---- ---- La fonction Réglage PC auto s'enclenche pour régler le projecteur.

Menu SYSTEME D'ORDINATEUR

Icône du menu SYSTEME D'ORDINATEUR Cette case indique actuellement sélectionnée. Il est possible de sélectionner les systèmes sur cette zone de dialogue. Mode personnalisé (1 à 5) réglé dans le menu REGLAGE D'ORDINATEUR. (p.27, 29)

Réglage PC Auto

La fonction Réglage PC auto. permet de régler automatiquement les éléments Synchro fine, Total de points, Horizontal et Vertical pour s'adapter à votre ordinateur. La fonction Réglage PC auto. peut être utilisée comme suit.

Opération directe

Vous pouvez actionner directement la fonction Réglage PC auto. en appuyant sur la touche AUTO PC de la télécommande.

Télécommande

SELECT AUTO PC IMAGE $200M FIREZE P-TIMER NOSH MUTE Touche AUTO PC

Opération par Menu

Réglage PC auto.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer un pointeur à cadre rouge sur l'icône menu REGLAGE D'ORDINATEUR.
2 Appuyez sur les touches de POINTAGE ▲ pour placer un pointeur à cadre rouge sur l'icône fonction de réglage automatique de l'ordinateur, puis appuyez deux fois sur la touche de SELECTION.

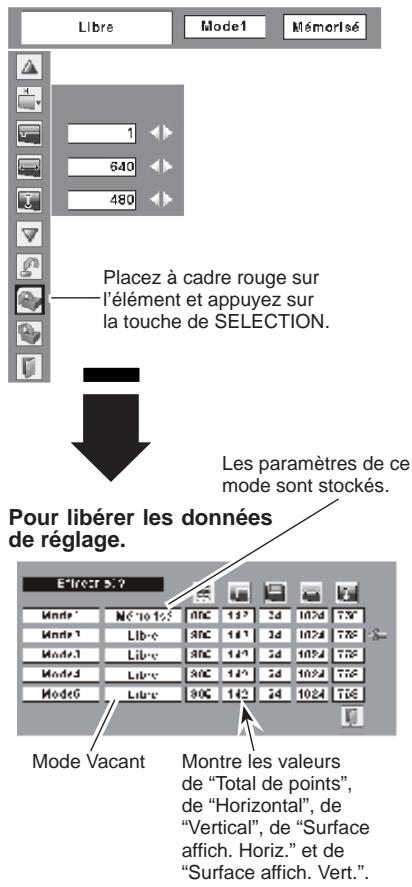

Mémorisation des données de réglage:

Les paramètres de réglage de fonction de réglage automatique de l'ordinateur peuvent être mémorisés dans le projecteur. Lorsque les paramètres ont été mémorisés, le réglage peut être effectué simplement en sélectionnant Mode dans le menu SYSTEME D'ORDINATEUR (p.26). Reportez-vous à la section "Mémoriser" à la page 29.

Réglage PC auto. SVGA 1 Icône du menu REGLAGE D'ORDINATEUR Placez un pointeur à cadre rouge sur l'icône fonction de réglage automatique de l'ordinateur et appuyez sur la touche de SELECTION.

Le message "Patientez" s'affiche en cours de réglage PC Auto.

√ Remarque:

• Sur certains ordinateurs, les éléments Synchro fine, Total de points, Horizontal et Vertical ne peuvent pas être réglés complètement par cette fonction de Réglage PC auto. Lorsque cette fonction ne permet pas d'obtenir une image correcte, il faut effectuer des réglages manuels. (p.28, 29)
• Il est impossible d'utiliser le Réglage PC auto lorsque 480i, 575i, 480p, 575p, 720p, 1035i ou 1080i sont sélectionnés dans le menu SYSTEME D'ORDINATEUR. (p.26)

Réglage manuel de l'ordinateur

Certains ordinateurs utilisent des formats de signaux spéciaux sur lesquels le système de multibalayage de ce projecteur peut ne pas s'accorder. Ce projecteur possède une fonction de Réglage manuel d'ordinateur vous permettant de régler précisément plusieurs paramètres pour s'adapter à ces formats de signaux. Ce projecteur possède 5 zones de mémoire indépendantes permettant de mémoriser ces paramètres réglés manuellement. Vous pouvez ainsi rappeler le réglage pour un ordinateur particulier lorsque vous l'utilisez.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer un pointeur à cadre rouge sur l'icône menu REGLAGE D'ORDINATEUR.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur l'élément que vous voulez régler, puis appuyez sur la touche de SELECTION. La boîte de dialogue de réglage apparaît. Appuyez sur les touches de POINTAGE◀▶pour régler la valeur.

Synchro fine

Appuyez sur les touches de pointage ◀▶ pour éliminer le scintillement de l'image affichée. (De 0 à 31)

Total de points

Appuyez sur les touches de pointage ◀▶ pour régler le nombre de points total dans une période horizontale pour correspondre à votre image PC.

Horizontal

Réglez la position horizontale de l'image. Appuyez sur les touches de POINTAGE ◀▶ pour régler la position.

Vertical

Réglez la position verticale de l'image. Appuyez sur les touches de POINTAGE ◀▶ pour régler la position.

Mode actuel

Appuyez sur la touche de SELECTION pour faire apparaître les informations de l'ordinateur connecté.

Clamp

Appuyez sur les touches de pointage ◀▶ pour régler le niveau d'alignement. Lorsque l'image contient des barres foncées, essayez d'effectuer ce réglage.

Réglage PC auto. SVGA 1 Icône du menu REGLAGE D'ORDINATEUR Placez à cadre rouge sur l'élément et appuyez sur la touche de SELECTION. Montre l'état (Mémorisé/ Libre) du mode. Mode sélectionné Réglage PC auto. Mode1 Mémorisé Appuyez sur les touches de POINTAGE◄► pour régler la valeur. Appuyez sur la touche de SELECTION sur cette icône pour faire apparaître d'autres éléments. Mode actuel Mode1 Mémorisé Synchro horiz. 48.5 Synchro vert. 60.0 Appuyez sur la touche de SELECTION sur l'icône du mode Actuel pour montrer les informations de l'ordinateur connecté.

Surface affich. Horiz.

Appuyez sur les touches de pointage ◀▶ pour régler la zone horizontale affichée par le projecteur.

Surface affich. Vert.

Appuyez sur les touches de pointage ◀▶ pour régler la zone verticale affichée par le projecteur.

Reset

Pour réinitialiser les données réglées, sélectionnez Reset et appuyez sur la touche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Libre

Pour effacer les données stockées, sélectionnez Mode libre et appuyez sur le touche SELECTION. Placez le pointeur à cadre rouge sur le Mode que vous voulez effacer, puis appuyez sur la touche de SELECTION.

Mémoriser

Pour mémoriser des données de réglage, placez le pointeur à cadre rouge sur l'icône Mémoriser puis appuyez sur la touche de SELECTION. Placez le pointeur à flèche rouge sur l'un quelconque des modes 1 à 5 sur lequel vous voulez effectuer la mémorisation, puis appuyez sur la touche de SELECTION.

Quitter

Ferme le menu REGLAGE D'ORDINATEUR.

√ Remarque:

Il est impossible de sélectionner Surface affich. (Horiz./Vert.) lorsque “480i”, “575i”, “480p”, “575p”, “720p”, “1035i” ou “1080i” est sélectionné dans le menu SYSTEME D'ORDINATEUR (p.26).

Libre Mode1 Mémorisé 1 640 480 Placez à cadre rouge sur l'élément et appuyez sur la touche de SELECTION. Pour libérer les données de réglage. Les paramètres de ce mode sont stockés. E'frecr 5:? Montre les valeurs de "Total de points", de "Horizontal", de "Vertical", de "Surface affich. Horiz." et de "Surface affich. Vert.". Mode Vacant

Pour stocker les données de réglage.

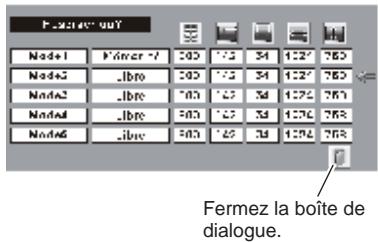

Fermez ouy Node1 Férmer 7 300 125 34 122' 763 Node2 _ibre 300 125 34 122' 763 Node3 _ibre 300 125 34 122' 763 Node4 _ibre 300 125 34 122' 763 Node5 _ibre 300 125 34 122' 763 Fermez la boîte de dialogue.

Sélection du niveau d'image

Opération directe

Sélectionnez un niveau d'image parmi Dynamique, Standard, Naturel, Tableau d'école (Vert), Image 1, Image 2, Image 3 et Image 4 en appuyant sur la touche IMAGE de la télécommande.

Dynamique

Niveau d'image convenant au visionnement de l'image dans une salle lumineuse.

Standard

Niveau d'image normal préréglé sur ce projecteur.

Naturel

Niveau d'image avec demi-teintes améliorées pour les graphiques.

Tableau d'école(Vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Ce mode contribue à améliorer l'image projetée sur un tableau d'école. Ce mode est efficace principalement sur un tableau de couleur verte, mais est peu efficace sur un tableau de couleur noire.

Image 1 \~ 4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.32).

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer un pointeur à cadre rouge sur l'icône menu SELECTION D'IMAGE.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur le niveau que vous voulez régler, puis appuyez sur la touche de SELECTION.

Dynamique

Niveau d'image convenant au visionnement de l'image dans une salle lumineuse.

Standard

Niveau d'image normal préréglé sur ce projecteur.

Naturel

Niveau d'image avec demi-teintes améliorées pour les graphiques.

Tableau d'école(Vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Pour une description plus détaillée, voyez ci-dessus.

Image 1 \~ 4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.32).

Télécommande

SELECT AUTO PC IMAGE B 200M FREEZE P-TIMER Touche IMAGE

Touche IMAGE

Icône du menu

SELECTION D'IMAGE

Menu SELECTION D'IMAGE

Standard SVGA 1 Placez l'icône à cadre rouge sur le niveau et appuyez sur la touche de SELECTION. Le niveau sélectionné.

Réglage du niveau d'image

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu REGLAGE D'IMAGE.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur l'élément que vous voulez régler, puis appuyez sur la touche de SELECTION. Le niveau de chaque élément s'affiche. Réglez chacun des niveaux en appuyant sur les touches de POINTAGE ◀▶.

Contraste

Appuyez sur la touche de POINTAGE ◀ pour diminuer le contraste et sur la touche de POINTAGE ▶ pour augmenter le contraste. (De 0 à 63.)

Luminosité

Appuyez sur la touche de POINTAGE ◀ pour obtenir une image plus foncée et sur la touche de POINTAGE 8 pour obtenir une image plus claire. (De 0 à 63.)

Température de couleur

Appuyez sur les touches de pointage ◀ et ▶ pour sélectionner le niveau de température de couleur désiré (Très bas, Bas, Médium ou Haut)

Balance des blancs (Rouge)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir les tons rouges et sur la touche de POINTAGE ▶ pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Vert)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir les tons verts et sur la touche de POINTAGE ▶ pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Bleu)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir les tons bleus et sur la touche de POINTAGE ▶ pour approfondir les tons. (De 0 à 63.)

Netteté

Appuyez sur la touche de POINTAGE ◀ pour adoucir l'image et sur la touche de POINTAGE ▶ pour rendre l'image plus nette. (De 0 à 15.)

Gamma

Appuyez sur les touches de pointage ◀ et ▶ pour régler la valeur gamma afin d'obtenir un meilleur équilibre de contraste. (De 0 à 15)

Reset

Pour réinitialiser les données réglées, sélectionnez Reset et appuyez sur la touche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Menu REGLAGE D'IMAGE

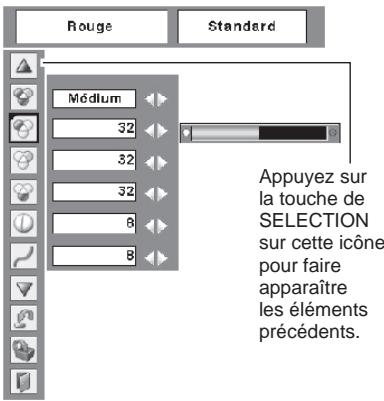

Contraste SVGA 1 Icône du menu REGLAGE D'IMAGE Placez un pointeur à cadre rouge sur l'élément devant être sélectionné, puis appuyez sur la touche de SELECTION. Niveau de l'image sélectionnée Contraste Standard 32 32 Médium 32 32 32 Appuyez sur les touches de POINTAGE ◀ pour régler la valeur

√ Remarque:

Après avoir réglé l'un quelconque des éléments de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à "Règl.".

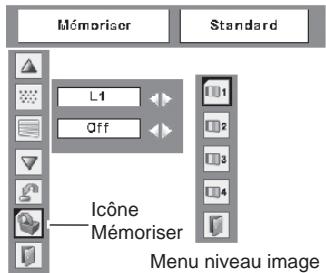

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de SELECTION. Sélectionnez un niveau pour Image 1 à 4 à l'aide des touches de POINTAGE ▲▼, puis appuyez sur le to uche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Vous pouvez rappeler les données mémorisées en sélectionnant "Image" dans la Sélection de niveau d'image à la page 30.

Quitter

Ferme le menu REGLAGE D'IMAGE.

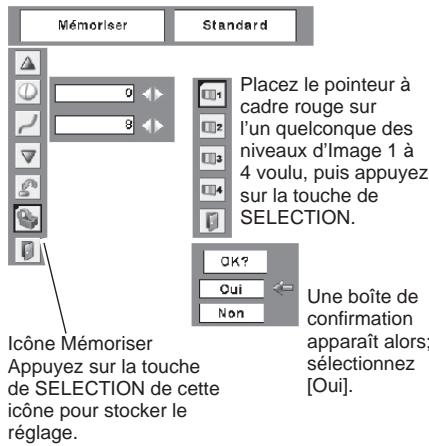

Mémoriser Standard Placez le pointeur à cadre rouge sur l'un quelconque des niveaux d'Image 1 à 4 voulu, puis appuyez sur la touche de SELECTION. Ok? Oui Non Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Icône Mémoriser Appuyez sur la touche de SELECTION de cette icône pour stocker le réglage.

Réglage de la taille de l'écran

Ce projecteur possède une fonction de modification de taille de l'écran d'image permettant de faire apparaître l'image dans la taille désirée.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge les touches du menu ECRAN.
2 Appuyez sur les touches de POINTAGE ▲▼ et placez un pointeur à cadre rouge sur la fonction que vous voulez sélectionner, puis appuyez sur la touche de SELECTION.

Normal

Fournit une image adaptée à la taille de l'écran.

Vrai

Fournit l'image dans sa taille d'origine. Lorsque la taille de l'image d'origine est plus grande que celle de l'écran (1024 x 768), le projecteur entre en mode panoramique automatiquement. Recadrer l'image avec les touches de POINTAGE ▲▼◀▶. Une fois ajustées, les flèches deviendront rouges. Une fois la limite de correction atteinte, les flèches disparaissent.

Large

Fournit une image adaptée à un taux d'aspect vidéo large (16 : 9) en élargissant uniformément l'image. Cette fonction peut être utilisée pour fournir un signal vidéo rétréci à 16 : 9.

Plein

L'image plein écran est obtenue.

Menu ECRAN

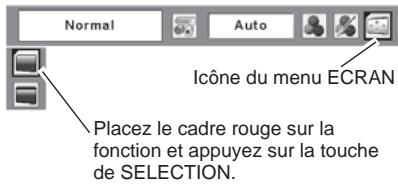

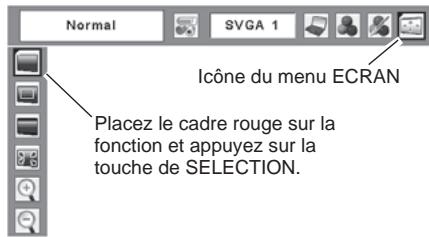

Normal SVGA 1 Icône du menu ECRAN Placez le cadre rouge sur la fonction et appuyez sur la touche de SELECTION.

√ Remarque:

• Ce menu ECRAN ne peut pas fonctionner lorsque 720p (HDTV), 1035i (HDTV) ou 1080i (HDTV) est sélectionné dans le menu SYSTEME D'ORDINATEUR (p.26).
• Le projecteur ne peut afficher de résolution supérieure à 1600 x 1200. Si la résolution de l'écran de votre ordinateur est plus élevée, veuillez le réinitialiser à une résolution de valeur moins élevée avant de le connecter au projecteur.
• Les données d'image dans un mode autre que XGA (1024x768) sont modifiées pour s'adapter à la taille d'écran dans le mode initial.
• Il est impossible de sélectionner Vrai, Plein et Zoom digital +/- lorsque 480i, 575i, 480p, ou 575p est sélectionné dans le menu Système d'ordinateur (p.26).

Pour agrandir et réduire les images au zoom

Zoom digital +

Lorsque le D.ZOOM + (▲) est sélectionné, le Menu à l'écran disparaît et le message "D.zoom +" est affiché. Appuyez sur le D.ZOOM ▲ ou le touche SELECTION pour agrandir la taille d'image. Et appuyez sur les touches de pointage ▲▼◀▶ pour recadrer l'image. La fonction Recadrage peut fonctionner uniquement lorsque l'image est plus grande que la taille d'écran.

Zoom digital –

Lorsque le D.ZOOM – (▼) est sélectionné, le Menu à l'écran disparaît et le message “D.ZOOM –” est affiché. Appuyer sur le D.ZOOM ▼ ou le touche SELECTION pour réduire la taille d'image.

Ceci est utilisé pour réduire la taille à sa dimension d'origine.

Pour ferme le mode de Zoom digital +/-, appuyez sur n'importe quella touche autre que les touches D.ZOOM ▲▼, la touche de SELECTION et les touches de POINTAGE.

Pour revenir à la taille d'écran précédente, sélectionnez une taille d'écran dans le Réglage de la taille de l'écran ou sélectionnez à nouveau une source d'entrée dans la Sélection de la source d'entrée (p.25), ou réglez la taille de l'écran à l'aide des touches D.ZOOM ▲▼.

Télécommande

MENU VOLU/ε- SELECT KEystone VOLUME+ Volumes de POINTAGE Touche de SELECTION AUTO PC IMAGE E 200M FREEZE P-TIMER NO SHOW MUTE Touche D.ZOOM + Touche D.ZOOM -

√ Remarque:

• Il est possible que la fonction de panning ne fonctionne pas correctement si vous utilisez le Mode mémorisé dans le menu Réglage d'ordinateur. (p.29)
• Il est impossible de sélectionner Vrai, Plein et Zoom digital +/- lorsque 480i, 575i, 480p, ou 575p est sélectionné dans le menu Système d'ordinateur (p.26).
• Il est impossible de sélectionner le Zoom digital +/- lorsque Plein ou Vrai est sélectionné.

Sélection de la source d'entrée (Vidéo)

Opération directe

Choisissez Vidéo en appuyant sur la touche INPUT du projecteur ou sur la touche VIDEO de la télécommande. Avant d'utiliser ces touches, il faut sélectionner la source d'entrée correcte en utilisant l'opération par menu, comme indiqué ci-dessous.

Commandes sur le projecteur

Télécommande

Touche VIDEO COMPUTEN VIDEO I/b

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu ENTREE.
2 Appuyez sur les touches de pointage ▲▼ pour déplacer le pointeur rouge sur Vidéo et puis appuyez sur le touche SELECTION.

Menu ENTREE Icône du menu ENTREE Entrée SVGA 1 Ordinateur Vidéo Placez un pointeur sur

Placez un pointeur sur Vidéo puis appuyez sur la touche de SELECTION.

Sélection de la source d'entrée (S-Video, Component, 21 broches Scart RGB)

Opération directe

Choisissez Ordinateur en appuyant sur la touche INPUT du projecteur ou sur la touche COMPUTER de la télécommande.

Avant d'utiliser ces touches, il faut sélectionner la source d'entrée correcte en utilisant l'opération par menu, comme indiqué ci-dessous.

Commandes sur le projecteur

Télécommande

Touche COMPUTER Touche COMPUTER Computer VIDEO 1/6 Ordinateur

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu ENTREE.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge soit sur Ordinateur, puis appuyez sur la touche de SELECTION.
3 Une fois que le menu Sélection de source apparaît pour Ordinateur, déplacez le pointeur sur S-Viséo, Composant ou RGB (Scart) et puis appuyez sur le touche SELECTION.

S-Video

Lorsque le signal d'entrée S-vidéo est connecté à la fiche COMPUTER IN/S-VIDEO IN/COMPONENT IN, sélectionnez S-vidéo.

Component

Lorsque la source d'entrée parvient d'un appareil vidéo connecté à la borne COMPUTER IN /S-VIDEO IN /COMPONENT IN par un câble VGA-Component, sélectionnez Component.

RGB (Scart)

Lorsque la source d'entrée parvient d'un appareil vidéo connecté à la borne COMPUTER IN /S-VIDEO IN /COMPONENT IN par un câble VGA-Scart, sélectionnez RGB (Scart).

√Remarque:

Lorsque la fonction de Recherche d'entrée est réglée sur On1 ou On2, le signal d'entrée sera recherché automatiquement (p.45)

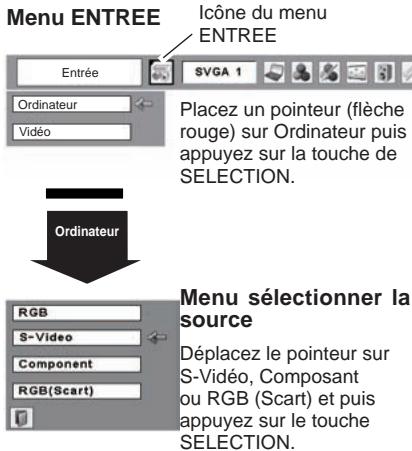

Menu ENTREE Icône du menu ENTREE Entrée SVGA 1 Ordinateur Placez un pointeur (flèche rouge) sur Ordinateur puis appuyez sur la touche de SELECTION. Vidéo Ordinateur RGB S-Video Component RGB(Scart) Menu sélectionner la source Déplacez le pointeur sur S-Viséo, Composant ou RGB (Scart) et puis appuyez sur le touche SELECTION.

Sélection du système vidéo

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu SYSTEME AUDIO/VIDEO.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à flèche rouge sur le système que vous voulez régler, puis appuyez sur la touche de SELECTION.

Vidéo ou S-Vidéo

Auto

Le projecteur détecte automatiquement le système video entré, puis se règle automatiquement pour offrir un fonctionnement optimal. Lorsque le système vidéo est PAL-M ou PAL-N, sélectionnez le système manuellement.

PAL / SECAM / NTSC / NTSC4.43 / PAL-M / PAL-N

Si le projecteur ne peut pas reproduire l'image video correcte, il est nécessaire de sélectionner un format de signal de diffusion spécifique parmi les systèmes PAL, SECAM, NTSC, NTSC 4.43, PAL-M ou PAL-N.

Component

Auto

Le projecteur détecte automatiquement le système video entré, puis se règle automatiquement pour offrir un fonctionnement optimal.

Format de signal vidéo composant

Si le projecteur ne peut pas reproduire l'image video correcte, il faut sélectionner un format de signal video component spécifique parmi 480i, 575i, 480p, 575p, 720p, 1035i et 1080i.

√ Remarque:

Il n'est pas possible de sélectionner le menu SYSTEME AUDIO/VIDEO lorsque RGB (Scart) est sélectionné.

Menu SYSTEME AUDIO/VIDEO (Vidéo ou S-Vidéo)

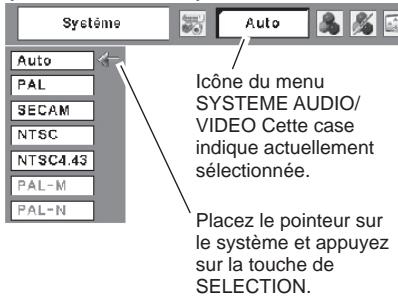

Système Auto Auto ICÔNE DU MENU SYSTÈME AUDIO/ VIDEO Cette case indique actuellement sélectionnée. Placez le pointeur sur le système et appuyez sur la touche de SELECTION.

Menu SYSTEME AUDIO/VIDEO (Component)

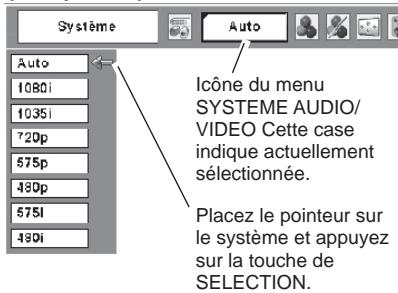

Système Auto 1080i 1035i 720p 575p 480p 575i 480i Icône du menu SYSTÈME AUDIO/ VIDEO Cette case indique actuellement sélectionnée. Placez le pointeur sur le système et appuyez sur la touche de SELECTION.

Sélection du niveau d'image

Opération directe

Sélectionnez un niveau d'image désiré parmi Dynamique, Standard, Cinéma, Tableau d'école (Vert), Image 1, Image 2, Image 3 et Image 4, en appuyant sur la touche IMAGE de la télécommande.

Dynamique

Niveau d'image convenant au visionnement de l'image dans une salle lumineuse.

Standard

Niveau d'image normal préréglé sur ce projecteur.

Cinéma

Niveau d'image réglé pour l'image avec tons fins.

Tableau d'école(Vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Ce mode est efficace principalement sur un tableau de couleur verte, mais est peu efficace sur un tableau de couleur noire.

Image 1 \~ 4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.38, 39).

Opération par Menu

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer un pointeur à cadre rouge sur l'icône menu SELECTION D'IMAGE.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur le niveau que vous voulez régler, puis appuyez sur la touche de SELECTION.

Dynamique

Niveau d'image convenant au visionnement de l'image dans une salle lumineuse.

Standard

Niveau d'image normal préréglé sur ce projecteur.

Cinéma

Niveau d'image réglé pour l'image avec tons fins.

Tableau d'école(Vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Pour une description plus détaillée, voyez ci-dessus.

Image 1\~4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.38, 39).

Télécommande

SELECT AUTO PC IMAGE B 200M FREEZE P-TIMER NO SNOW MUTE Touche IMAGE

Touche IMAGE

Menu SELECTION D'IMAGE Standard Auto Placez l'icône à cadre rouge sur le niveau et appuyez sur la touche de SELECTION. Le niveau sélectionné.

Réglage du niveau d'image

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu REGLAGE D'IMAGE.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur l'élément que vous voulez régler, puis appuyez sur la touche de SELECTION. Le niveau de chaque élément s'affiche. Réglez chacun des niveaux en appuyant sur les touches de POINTAGE ◀▶.

Contraste

Appuyez sur la touche de POINTAGE ◀ pour diminuer le contraste et sur la touche de POINTAGE ▶ pour augmenter le contraste. (De 0 à 63.)

Luminosité

Appuyez sur la touche de POINTAGE ◀ pour obtenir une image plus foncée et sur la touche de POINTAGE ▶ pour obtenir une image plus claire. (De 0 à 63.)

Couleur

Appuyez sur la touche de POINTAGE ◀ pour éclaircir la couleur et sur la touche de POINTAGE ▶ pour approfondir la couleur. (De 0 à 63.)

Teinte

Appuyez sur les touches de POINTAGE ◀▶ pour obtenir une couleur adéquate. (De 0 à 63.)

Température de couleur

Appuyez sur les touches de POINTAGE ◀ et ▶ pour sélectionner le niveau de température de couleur désiré (Très bas, Bas, Médium ou Haut)

Balance des blancs (Rouge)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir les tons rouges et sur la touche de POINTAGE ▶ pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Vert)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir les tons verts et sur la touche de POINTAGE ▶ pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Bleu)

Appuyez sur la touche de POINTAGE ◀ pour éclaircir les tons bleus et sur la touche de POINTAGE ▶ pour approfondir les tons. (De 0 à 63.)

√ Remarque:

• Il est impossible de régler la Teinte lorsque le système vidéo est PAL, SECAM, PAL-M ou PAL-N.
• Après avoir réglé l'un quelconque des éléments de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à "Règl.".

Menu REGLAGE D'IMAGE

Contraste Auto Icône du menu REGLAGE D'IMAGE Placez un pointeur à cadre rouge sur l'élément devant être sélectionné, puis appuyez sur la touche de SELECTION. Contraste Standard 32 32 32 32 Appuyez sur les touches de POINTAGE ◀ pour régler la valeur. Appuyez sur la touch de SELECTION de cette icône pour afficher d'autres éléments.

Rouge Standard Medium 32 32 32 8 8 Appuyez sur la touche de SELECTION sur cette icône pour faire apparaître les éléments précédents.

Netteté

Appuyez sur la touche de POINTAGE ◀ pour adoucir l'image et sur la touche de POINTAGE ▶ pour render l'image plus nette. (De 0 à 15.)

Gamma

Appuyez sur les touches de pointage ◀ et ▶ pour régler la valeur gamma afin d'obtenir un meilleur équilibre de contraste. (De 0 à 15)

Réducteur de bruit

Il est possible de réduire les interférences de bruit sur l'écran. Sélectionnez l'une des options suivantes pour obtenir des images plus régulières.

Off .... désactivé.

L1..... réduction inférieure

L2..... réduction supérieure

Progressif

Le signal vidéo entrelacé peut être affiché dans une image progressive. Sélectionnez l'une des options suivantes.

Off .... désactivé.

L1..... Sélectionnez "L1" pour une image active.

L2..... Sélectionnez "L2" pour une image fixe.

Film . . . Sélectionnez “Film” pour visionner un film. Cette fonction permet de reproduire très fidèlement les images du film d'origine.

Reset

Pour réinitialiser les données réglées, sélectionnez Reset et appuyez sur la touche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de SELECTION. Sélectionnez un niveau pour Image 1 à 4 à l'aide des touches de POINTAGE ▲▼, puis appuyez sur la touche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Vous pouvez rappeler les données mémorisées en sélectionnant “Image” dans la Sélection de niveau d'image à la page 37.

Quitter

Ferme le menu REGLAGE D'IMAGE.

√ Remarque:

Il est impossible de sélectionner Réducteur de bruit et Progressif lorsque 480p, 575p, 720p, 1035i ou 1080i est sélectionné. (p.36)

Mémoriser Standard L1 Off Iconé Mémoriser Menu niveau image I

Menu niveau image Placez un pointeur à cadre rouge sur l'icône de l'image devant être réglée, puis appuyez sur la touche de SELECTION.

Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Réglage de la taille de l'écran

Ce projecteur possède une fonction de modification de taille de l'écran d'image permettant de faire apparaître l'image dans la taille désirée.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu ECRAN.
2 Appuyez sur les touches de POINTAGE ▲▼ et placez un pointeur à cadre rouge sur la fonction que vous voulez sélectionner, puis appuyez sur la touche de SELECTION.

Normal

Fournit une image au taux d'aspect vidéo normal de 4 : 3.

Large

Fournit une image au taux d'écran large de 16 : 9.

Menu ECRAN

Normal Auto Icône du menu ECRAN Placez le cadre rouge sur la fonction et appuyez sur la touche de SELECTION.

√ Remarque:

Le menu ECRAN ne peut pas fonctionner lorsque 720p, 1035i ou 1080i est sélectionné dans le menu SYSTEME AUDIO/VIDEO (p.36).

Réglage

Ce projecteur possède un menu REGLAGE qui vous permet de configurer les autres fonctions suivantes:

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu REGLAGE.
2 Appuyez sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur l'élément que vous voulez régler, puis appuyez sur la touche de SELECTION. La boîte de dialogue de Réglage apparaît.

Langue

Vous pouvez choisir la langue utilisée dans le menu Affichage parmi les langues suivantes: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais.

Trapèze

Cette fonction corrige la déformation d'une image projetée. Sélectionnez soit Mémoriser soit Reset à l'aide de les touches de POINTAGE ◀▶, puis appuyez sur la touche de SELECTION. La boîte de dialogue de "Trapèze" apparaît alors. Corrigez le trapèze à l'aide de les touches de POINTAGE ▲▼. (p.22)

Mémoriser .. Mémorise les données de correction du trapèze même si le cordon d'alimentation secteur est débranché.

Reset ..... Réinitialise les données de correction du trapèze lorsque le cordon d'alimentation secteur est débranché.

Fond bleu

Appuyez sur les touches de POINTAGE ◀▶ pour mettre On/Off circuit. Lorsque cette fonction est activée (On), le projecteur produit une image bleue alors que le signal d'entrée n'est pas détecté.

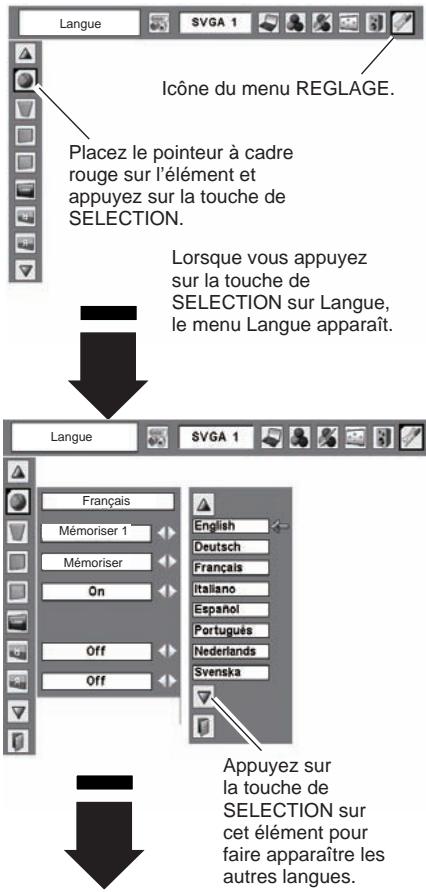

Menu REGLAGE (Langue)

Langue SVGA 1 Icône du menu REGLAGE. Placez le pointeur à cadre rouge sur l'élément et appuyez sur la touche de SELECTION. Lorsque vous appuyez sur la touche de SELECTION sur Langue, le menu Langue apparaît. Langue SVGA 1 Français Mémoriser 1 Mémoriser On Off Off English Deutsch Français Italiano Español Português Nederlands Svenska Appuyez sur la touche de SELECTION sur cet élément pour faire apparaître les autres langues.

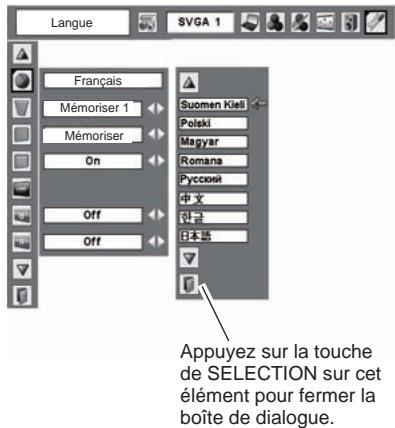

Langue SVGA 1 Français Mémoriser 1 Mémoriser On Off Off Suomen Kiell Polski Magyar Romana Русский 中文 阿瓦 日本当 Appuyez sur la touche de SELECTION sur cet élément pour fermer la boîte de dialogue.

Affichage

Appuyez sur les touches de POINTAGE ◀▶ pour mettre en/hors circuit. Cette fonction permet d'établir si oui ou non les affichages à l'écran apparaissent.

On .... Fait apparaître tous les affichages à l'écran. Utilisez cette fonction lorsque vous voulez projeter des images après que la lampe soit devenue suffisamment lumineuse. Ce mode est le mode réglé par défaut.

Arrêt cpte.à reb. . Fait apparaître l'image d'entrée au lieu du compte à rebours lorsque vous allumez le projecteur. Utilisez cette fonction lorsque vous voulez projeter l'image le plus tôt possible, même si la luminosité de la lampe n'est pas encore suffisante.

Off ..... Ne fait apparaître aucun affichage à l'écran, sauf:

• Menu à l'écran
• Message "Éteindre?"
• P-Timer
• Message “Pas de signal” pour l'élément de Extingction automatique (p.46)
• Message "Patientez"
• Flèches pour le mode panoramique
• Flèches pour le réglage de la position de l'écran

Logo (Réglages de Verrouillage du code PIN Logo et Logo)

Cette fonction vous permet de personnaliser le logo d'écran avec les fonctions Sélection logo, Logo capture écran, et Mémoriser logo PIN code.

√ Remarque:

Lorsque “On” est sélectionné dans la fonction de Verrouillage de code PIN Logo, il est impossible de sélectionner les fonctions de Sélection logo et de Capture.

Selection logo

Cette fonction établit l'affichage de démarrage comme suit:

Utilisateur .. l'image que vous avez capturée

Logo usine.. le logo par défaut

Off ..... compte à rebours seulement

Selection logo

Logo SVGA 1 Français Mémoriser 1 Mémoriser On Off Off Logo usine Off

Logo capture écran

Cette fonction est utilisée pour capturer l'image projetée; utilisez-la pour faire apparaître un affichage de démarrage ou lors d'un intervalle des présentations.

Après avoir capturé l'image projetée, allez sur la fonction Selection logo (ci-dessus) et configurez-la comme "Utilisateur". L'image capturée sera ensuite affichée lorsque vous allumerez le projecteur la fois suivante ou que vous appuierrez sur la touche NO SHOW. (p.24)

Pour capturer l'image, sélectionnez [Oui]. Pour annuler la fonction Capture, sélectionnez [Non].

√ Remarque:

• Avant de capturer une image, sélectionnez Standard dans le menu SELECTION D'IMAGE pour capturer une image correcte. (p.30, 37.)
• Un signal provenant d'un ordinateur peut être capturé jusqu'à XGA (1024 x 768). Un signal provenant d'un appareil video peut être capturé, sauf pour 720p, 1035i, et 1080i.
• Lorsque vous capturez une image qui a été réglée par la fonction Trapèze, les données de réglage sont remises à zero automatiquement et le projecteur capture une image sans réglage du trapèze.
• Lorsque la fonction de Mémoriser Logo PIN code est sur On, il est impossible de sélectionner le logo et le menu Logo capture écran.
• Lorsque vous commencez à capturer une nouvelle image, l'image stockée auparavant est effacée, même si vous annulez la capture.

Mémoriser logo PIN code

Cette fonction permet d'interdire à toute personne non autorisée de changer le logo d'écran.

Off .....Le logo d'écran peut être changé librement dans le menu de sélection. (p.42)

On ..... Il est impossible de changer le logo d'écran sans utiliser le code PIN Logo.

Si vous voulez changer le réglage Mémoriser Logo PIN code, entrez un Logo PIN code en procédant comme suit. "4321" a été réglé comme Logo PIN code initial à l'usine.

Logo capture écran

Logo SVGA 1 Français Mémoriser 1 Mémoriser On Off Off Logo usine Off OK? Oui Non

Sélectionnez [Oui] pour capturer l'image projetée.

Quitter Oui Non Sélectionnez [Oui] pour arrêter la capture.

Mémoriser logo PIN code

Logo SVGA 1 Français Mémoriser 1 Mémoriser On Off Off Logo usine Off

Entrez un code PIN logo

Sélectionnez un chiffre en appuyant sur les touches de POINTAGE ▲▼ et fixez et déplacez le chiffre à l'aide de la touche ▶. Le chiffre sera changé en "∗". Si vous avez fixé un chiffre incorrect, placez le pointeur sur le chiffre à corriger en appuyant sur la touche de POINTAGE ◀ et puis sélectionnez le chiffre correct en appuyant sur les touches de POINTAGE ▲▼.

Répétez cette étape pour accomplir l'entrée d'un numéro à quatre chiffres.

Une fois que le numéro à quatre chiffres est fixé, le pointeur vient se placer sur “Installer” en appuyant sur la touche ▶ Appuyez sur la touche SELECTION afin de pouvoir changer le réglage de Mémorisation du code PIN Logo.

Si vous avez entré un code PIN logo incorrect, "Logo PIN code" et le nombre (****) deviendront rouge. Entrez à nouveau un Logo PIN.

Pour changer le code PIN logo

Vous pouvez changer le code PIN logo au numéro à quatre chiffres que vous voulez. Sélectionnez "Changement logo PIN code" à l'aide de la touche de POINTAGE ▼, puis appuyez sur la touche SELECTION. Établissez un nouveau code PIN logo.

Veillez bien noter le nouveau code PIN logo et conservez-le à portée de main. Si vous perdiez ce nombre, vous ne pourriez plus changer le réglage du Logo PIN code. Pour plus de détails concernant le réglage du code PIN, reportez-vous aux instructions correspondantes de la section Fonction de Verrouillage du code PIN aux pages 48, 49.

ATTENTION:

LORSQUE VOUS AVEZ CHANGE LE CODE PIN LOGO, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN LOGO A LA PAGE 65, ET CONSERVEZ-LE PRECIEUSEMENT. AU CAS OU LE CODE PIN LOGO EST PERDU OU OUBLIE, LE REGLAGE DE LOGO PIN CODE NE PEUT PLUS ETRE MODIFIE.

Boîte de dialogue Verrouiller le code PIN logo

Une fois qu'un code PIN logo a été entré, la boîte de dialogue suivante apparaît.

Sélectionnez On/Off en appuyant sur les touches de POINTAGE ◀▶ ou changez le Logo PIN code.

Plafond

Lorsque cette fonction est sur “On”, l'image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d'un projecteur monté au plafond.

Arrière

Lorsque cette fonction est sur “On”, l'image est inversée gauche/droite. Cette fonction est utilisée pour projeter les images sur un écran de projection arrière.

Recherche d'entrée

Cette fonction détecte le signal d'entrée automatiquement. Lorsqu'un signal est trouvé, la recherche s'arrêtera. Utilisez les touches de POINTAGE ◀▶ pour sélectionner un des choix suivants.

Off..... La recherche d'entrée ne fonctionne pas.

On1..... La recherche d'entrée fonctionne dans les situations ci-dessous.

• Lorsque vous appuyez sur la touche INPUT sur la commande supérieure.
• Lorsque vous appuyez sur la touche COMPUTER ou la touche VIDEO de la télécommande.

On2. . . . . . La recherche d'entrée fonctionne dans les situations ci-dessous.

• Lorsque vous allumez le projecteur en appuyant sur la touche POWER ON/STAND-BY sur la commande supérieure ou sur la télécommande.
• Lorsque vous appuyez sur la touche COMPUTER ou la touche VIDEO de la télécommande
• Lorsque vous manquez le signal d'entrée actuel. *
• Lorsque vous appuyez sur la touche INPUT sur la commande supérieure.

* Si la fonction Pas d'image ou Immobilisation d'image est activée, annulez-la pour activer la recherche d'Entrée. Elle est aussi inutilisable lorsque le menu à l'écran apparaît.

Plafond

• Tandis que la recherche d'entrée est réglée sur On1 ou On2, le statut de l'entrée et de la lampe sont affichés tout le temps où le signal est commuté.
• Seule la source d'entrée sélectionnée en dernier sera détectée.
• Si la touche INPUT sur la commande supérieure ou la touche COMPUTER / VIDEO de la télécommande est appuyé pendant que la recherche est en cours, la recherche d'entrée s'arrêtera et retournera au signal d'entrée précédent.

Extinction automatique

Pour diminuer la consommation de courant et conserver la durée de vie de la lampe, la fonction d'extinction automatique éteint la lampe de projection lorsque le signal d'entrée est interrompu et qu'aucune touche n'est enfoncée pendant un certain temps.

Lorsque le signal d'entrée est interrompu et qu'aucune touche n'est actionnée pendant 30 secondes ou plus, l'affichage du programmateur avec le message "Pas de signal" apparaît. Le compte à rebours pour éteindre la lampe commence alors.

Sélectionnez l'une des opérations:

Prêt ..... Lorsque la lampe est complètement refroidie, le témoin POWER se met à clignoter en vert. Dans cet état, la lampe de projection s'allumera si le signal d'entrée est reconnecté ou que vous appuyez sur une touche quelconque du projecteur ou de la télécommande.

Extinction ..... Lorsque la lampe est complètement refroidie, l'appareil s'éteint.

Off .... La fonction d'extinction automatique est hors circuit.

Réglez ensuite le programmateur du compte à rebours à l'aide des touches de POINTAGE ◀▶.

√ Remarque:

- Le réglage par défaut est "Prêt: 5 mn".

Extinction automatique

Pas de signal 04 : 50

Durée restant jusqu'à l'extinction de la lampe

Extinction automatique SVGA 1 Off Prêt Off Code1 L1 Prêt 5 Minute Appuyez sur la touche de SELECTION sur Extinction Automatique; cette case apparaît alors. Choisissez l'un des trois réglages à l'aide de les touches de POINTAGE ◀▶, puis allez

Appuyez sur la touche de SELECTION sur Extinction Automatique; cette case apparaît alors. Choisissez l'un des trois réglages à l'aide de les touches de POINTAGE ◀▶, puis allez à la minuterie à l'aide de les touches de POINTAGE

▲▼ et réglez la durée à l'aide de les touches de POINTAGE ◀▶.

Démarrage rapide

Lorsque cette fonction est sur “On”, le projecteur est allumé automatiquement en connectant simplement le cordon d'alimentation secteur à une prise murale.

√ Remarque:

Veillez à éteindre le projecteur correctement (Reportez-vous à la section "Mise hors tension du projecteur" à la page 19). Si vous éteignez le projecteur en procédant de façon erronée, la function Démarrage Rapide ne fonctionnera pas correctement.

Contrôle de la lampe

Cette fonction permet de changer la luminosité de l'écran.

Normal..... luminosité normale

Auto..... luminosité contrôlée en fonction du signal d'entrée

Mode eco... diminue la luminosité, réduit la consommation de courant de lampe, et allonge la durée de vie de la lampe.

Télécommande

Ce projecteur offre deux codes de télécommande différents: le code par défaut réglé en usine (Code 1) et le code auxiliaire (Code 2). Cette fonction de commutation permet d'éviter la production d'interférences de télécommande lorsque vous utilisez plusieurs projecteurs ou plusieurs appareils vidéo simultanément.

Lorsque vous utilisez le projecteur en "Code 2", vous devez mettre à la fois le projecteur et la télécommande en "Code 2".

Pour changer le code du projecteur:

Sélectionnez "Code 1" ou bien "Code 2" dans ce menu Réglages.

Pour changer le code de la télécommande:

Maintenez les touches MENU et IMAGE enfoncées simultanément pendant 5 secondes ou plus. Après avoir changé le code, vérifiez si la télécommande fonctionne bien correctement.

√ Remarque:

- Si les pilés sont retirées de la télécommande pendant une durée prolongée, le code de télécommande sera remis à zéro.

Démarrage rapide

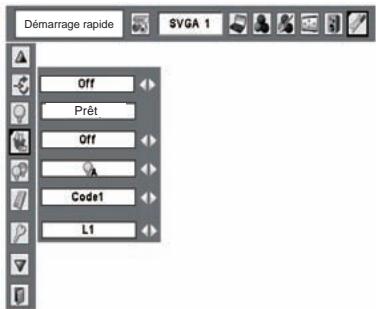

Démarrage rapide SVGA 1 Off Prêt Off A Code1 L1

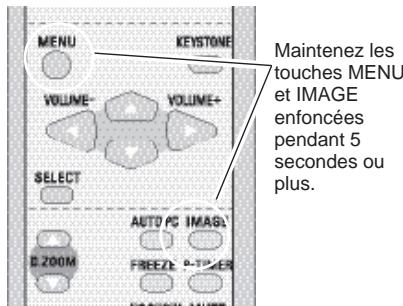

Télécommande

MENU KEystone VOLUME- VOLUME+ SELECT AUTO PC IMAG C ZOOM FREEZE D-TUER Maintenez les touches MENU et IMAGE enfoncées pendant 5 secondes ou plus.

Sécurité (Réglages de Verrouillage des touches et Verrouillage du code PIN)

Cette fonction vous permet d'utiliser les fonctions de Verrouillage et Verrouillage code PIN pour assurer la sécurité de fonctionnement du projecteur.

Verrouillage

Cette fonction verrouille le fonctionnement des commandes du projecteur et de la télécommande. Elle permet d'empêcher toute tierce personne d'effectuer des opérations.

..... non verrouillé

...... verrouille le fonctionnement des commandes du projecteur. Pour effectuer le déverrouillage, utilisez les commandes de la télécommande.

...... verrouille le fonctionnement de la télécommande. Pour effectuer le déverrouillage, utilisez les commandes du projecteur.

Si la commande supérieure de manière accidentelle devient verrouillée et que vous n'avez pas la télécommande où il y a quelque chose qui ne marche pas avec votre télécommande, contacter le revendeur où vous avez acheté le projecteur ou votre centre de service.

Cette fonction interdit l'utilisation du projecteur par des personnes autres que les utilisateurs spécifiés, et offre les réglages suivants comme options.

Off ..... le projecteur est déverrouillé avec le code PIN.

On1 .... il faut entrer le code PIN à chaque fois que vous allumez le projecteur.

On2 . . . . il faut entrer le code PIN pour utiliser le projecteur une fois que le cordon d'alimentation du projecteur a été débranché; tant que le cordon d'alimentation secteur est branché, vous pouvez utiliser le projecteur sans entrer le code PIN.

Pour changer le réglage de verrouillage par code PIN ou le code PIN (numéro à quatre chiffres), vous devez entrer le code PIN. "1234" a été réglé comme code PIN initial à l'usine.

Verrouillage

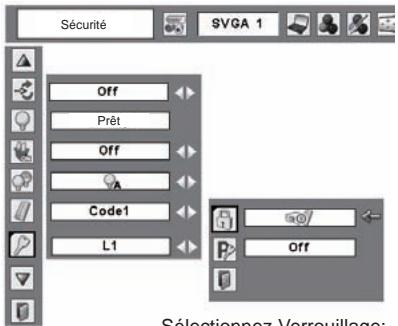

Sécurité SVGA 1 Off Prêt Off Code1 L1 Sélectionnez Vorrouillage:

Sélectionnez Verrouillage; cette case apparaît alors. Choisissez l'une de ces options à l'aide de les touches de POINTAGE ▲▼, et sélectionnez [Oui] pour l'activer.

Sécurité SVGA 1 Off Prêt Off Code1 L1 On1 Lorsque le projecteur est

Lorsque le projecteur est verrouillé avec le code PIN, la marque de verrouillage par code PIN apparaît sur la barre de menu.

Entrez un code PIN

Sélectionnez un chiffre en appuyant sur les touches de POINTAGE ▲▼ et ensuite en appuyant sur les touches de POINTAGE ▶ fixez le chiffre et déplacez le. Le chiffre sera changé en “*”. Si vous avez fixé un chiffre incorrect, placez le pointeur sur le chiffre à corriger en appuyant sur la touche de POINTAGE ◀, et puis sélectionnez le chiffre correct en appuyant sur les touches de POINTAGE ▲▼.

Répétez cette étape pour accomplir l'entrée d'un numéro à quatre chiffres.

Une fois que le numéro à quatre chiffres est fixé, le pointeur vient se placer sur "Installer" en appuyant sur la touche de POINTAGE ▶. Appuyez sur la touche de SELECTION afin de pouvoir changer les réglages du verrouillage par code PIN suivants.

Si vous avez entré un code PIN incorrect, "Code PIN" et le nombre (****) deviendra rouge. Entrez à nouveau un code PIN.

Pour changer le réglage du verrouillage par code PIN

Sélectionnez Off, On1, ou On2 à l'aide des touches de POINTAGE ◀▶, puis "Quitter" à l'aide de la touche de POINTAGE ▼; enfin, appuyez sur la touche de SELECTION pour fermer la boîte de dialogue.

Pour changer le code PIN

Vous pouvez changer le code PIN au numéro à quatre chiffre que vous voulez.

Sélectionnez “Changement code PIN” à l’aide de la touche de POINTAGE ▼, puis appuyez sur la touche de SELECTION. La boîte de dialogue Entrée du nouveau code PIN apparaît alors.

Sélectionner un nombre en appuyant sur les touches de POINTAGE ▲▼. Puis ensuite appuyez sur la touche de POINTAGE ▶ pour fixer le chiffre et déplacer le pointeur. Répétez cela jusqu'à ce que vous ayez entré un nombre de quatre chiffres complet. Après avoir entré ce nombre de quatre chiffres, déplacez le pointeur sur "Set" en appuyant sur la touche de POINTAGE ▶. Puis appuyez sur la touche SELECTION.

ATTENTION:

UNE FOIS QUE VOUS AVEZ CHANGE LE CODE PIN, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN A LA PAGE 65, ET CONSERVEZ-LE SOIGNEUSEMENT. SI VOUS OUBLIEZ VOTRE CODE PIN, VOUS NE POURREZ PLUS DEMARRER LE PROJECTEUR.

Entrez un code PIN

Changez le paramètre Verrouiller le code PIN

Verrouillage code PIN On1 Changement code PIN

Sélectionnez un paramètre désiré avec les touches de POINTAGE ◀►.

Changer le code PIN

Verrouillage code PIN Changement code PIN Sélectionnez le changement de code PIN et appuyez sur la touche SELECTION. La boîte de dialogue de saisie de nouveau code PIN apparaît. Nouveau code PIN 1 2 Installer Annuler Les chiffres saisis sont affichés pour confirmation.

Puissance ventilation

Cette fonction vous offre les alternatives suivantes pour le fonctionnement des ventilateurs de refroidissement après l'extinction du projecteur. (p.19)

L1..... fonctionnement normal

L2..... plus lent et moins bruyant que le fonctionnement normal (L1), mais le projecteur met plus longtemps à se refroidir.

Compteur de la lampe

Cette fonction permet de remettre le compteur de remplacement de la lampe à zéro. Lorsque vous remplacez la lampe de projection, remettez le compteur de remplacement de la lampe à zéro en utilisant cette fonction. Pour plus de détails concernant cette opération, veuillez se référer la page 55.

Réglages d'usine

Cette fonction remet toutes les valeurs de réglage aux valeurs par défaut, sauf celles du Verrouillage code PIN, du Mémoriser logo PIN code, du logo d'utilisateur et du compteur de lampe.

Quitter

Ferme le menu Réglage.

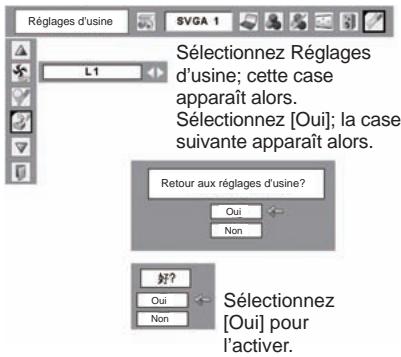

Réglages d'usine

Réglages d'usine SVGA 1 L1 Sélectionnez Réglages d'usine; cette case apparaît alors. Sélectionnez [Oui]; la case suivante apparaît alors. Retour aux réglages d'usine? Oui Non Sélectionnez [Oui] pour l'activer.

Témoin WARNING

Le témoin WARNING indique l'état de la fonction qui protège le projecteur. Vérifiez l'état du témoin WARNING et le témoin POWER pour effectuer un entretien correct.

Le projecteur est éteint et le témoin WARNING clignote en rouge.

Lorsque la température interne du projecteur atteint un certain niveau, le projecteur est éteint automatiquement pour protéger l'intérieur du projecteur. Le témoin POWER clignote pendant que le projecteur se refroidit. Lorsque le projecteur a suffisamment refroidi (à sa température de fonctionnement normale), il peut être rallumé en appuyant sur le touche POWER ON/STAND-BY sur le panneau de commande supérieur ou la télécommande.

√ Remarque:

L'indicateur WARNING continue de clignoter même après que la température à l'intérieur du projecteur retourne à la normale. Lorsque le projecteur est rallumé, le témoin WARNING cesse de clignoter.

Vérifiez ensuite les éléments suivants.

• Avez-vous laissé un espace suffisant pour assurer la bonne ventilation du projecteur? Vérifiez l'état de l'installation pour voir si les fentes de ventilation ne sont pas obstruées.
• Est-ce que le projecteur a été installé près d'un climatiseur/un conduit de chauffage ou orifice d'aération? Eloigner l'installation du projecteur du conduit ou de l'orifice d'aération.
• Les filtres à air sont-ils propres? Nettoyez régulièrement les filtres à air. (p.52)

Le projecteur s'éteint et le témoin WARNING s'allume en rouge.

Lorsque le projecteur détecte une anomalie, il s'éteint automatiquement pour protéger les composants internes, et le témoin WARNING s'allume en rouge. Dans ce cas, débranchez le cordon d'alimentation secteur et rebranchezle, puis rallumez le projecteur pour vérifier. Si le projecteur ne peut pas être allumé et que l'indicateur WARNING émet une lumière rouge, débranchez le cordon d'alimentation CA et contactez le service d'entretien.

ATTENTION

SI UNE ANOMALIE SE PRODUIT, NE LAISSEZ PAS LE CORDON D'ALIMENTATION SECTEUR DU PROJECTEUR BRANCHE. UN INCENDIE OU UNE ELECTROCUTION RISQUERAIENT DE S'ENSUIVRE.

Commandes sur le projecteur

WARNING ○ POWER ○ I/○ ON / STAND-BY ○○ INPUT ○ KEystone □ Témoin WARNING clignotant en rouge

Commandes sur le projecteur

WARNING ○———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————— POWER ○ I/○ ON / STAND-BY ○○○ INPUT ○ KEYSTONE □ △

Nettoyage des filtres à air

Les filtres à air empêchent toute accumulation de poussière sur les composants optiques à l'intérieur du projecteur. Si les filtres à air sont couverts de poussière, cela réduira l'efficacité des ventilateurs de refroidissement et cela peut entraîner une surchauffe interne et réduire la durée de vie du projecteur. Pour nettoyer les filtres à air, suivez la méthode ci-dessous:

1 Eteignez l'appareil et débranchez le cordon d'alimentation secteur de la prise secteur.
2 Retournez le projecteur sens dessus dessous et retirez les filtres à air en tirant les verrous vers le haut.
3 Nettoyez les filtres à air avec une brosse, ou rincez-les soigneusement.
4 Une fois que vous avez rincé les filtres à air pour les nettoyer, faites-les sécher complètement. Remettez les filtres à air correctement en place. Veillez à ce que les filtres à air soient insérés bien à fond.

ATTENTION

N'utilisez pas le projecteur lorsque le filtre à air est déposé. De la poussière peut s'accumuler sur les composants optiques et amoindrir la qualité de l'image.

N'introduisez pas de petites pièces dans les ouvertures d'entrée d'air. Ceci pourrait causer des anomalies de fonctionnement du projecteur.

RECOMMANDATION

Nous vous recommandons d'éviter d'utiliser le projecteur dans un environnement poussiéreux ou enfumé. Dans de tels environnement, l'image pourrait être de mauvaise qualité.

Lorsque vous utilisez le projecteur dans un endroit poussiéreux ou enfumé, de la poussière pourra s'accumuler sur une lentille, des panneaux à cristaux liquides ou des composants optiques à l'intérieur du projecteur. Ceci risque d'amoindrir la qualité de l'image projetée. Si de tels problèmes se produisent, confiez le nettoyage à votre revendeur ou à un centre de service agréés.

Fixation du capuchon de lentille

Lorsque vous déplacez ce projecteur ou lorsque vous ne l'utilisez pas pendant une période prolongée, remettez le capuchon de lentille en place.

Fixez le capuchon de lentille en procédant comme suit.

1 Passez la ficelle par un trou du capuchon de lentille.
2 Retournez le projecteur et retirez la vis à l'aide d'un tournevis.
3 Mettez la ficelle avec le capuchon de lentille sur un trou au bas du projecteur, et fixez-la à l'aide d'une vis.

Filtres à air Retirez en tyrant vers le haut.

√ Remarque:

Assurez-vous de réinsérer les filtres à air dans le sens approprié.

Capuchon de lentille Ficelle pour le capuchon de lentille Fixez-la au trou à l'aide d'une vis. Trou

Nettoyage de la lentille du projection

Débranchez le cordon d'alimentation secteur avant d'entreprendre les travaux de nettoyage.

Essuyez doucement l'objectif de projection avec un tissu de nettoyage qui contient une petite quantité de nettoyant d'objectif d'appareil photo non abrasif, ou utilisez un papier de nettoyage d'objectif ou un séchoir disponible dans le commerce pour nettoyer l'objectif. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface.

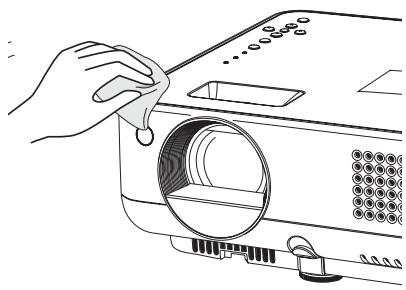

Nettoyage du coffret du projecteur

Débranchez le cordon d'alimentation secteur avant d'entreprendre les travaux de nettoyage.

Essuyez doucement le corps du projecteur avec un tissu de nettoyage doux et sec. Si le corps du projecteur est très sale, utilisez une petite quantité de détergent doux, puis essuyez avec un chiffon de nettoyage doux et sec. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyages abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface.

Lorsque vous n'utilisez pas le projecteur, mettez le projecteur dans la housse de transport pour le protéger de la poussière et ne pas le rayer.

Remplacement de la lampe

Lorsque la durée de vie de la lampe de ce projecteur arrive à son terme, le témoin LAMP REPLACE s'allume en jaune. Si ce témoin s'allume en jaune, remplacez immédiatement la lampe.

AVERTISSEMENT:
AVANT D'OUVRIR LE COUVERCLE DE LA LAMPE, ETEIGNEZ LA LAMPE UV.

Commandes sur le projecteur

LAMP REPLACE WARNING POWER I/∅ ON / STAND-BY INPUT KEYSTONE Ce témoin s'allume en jaune lorsque la durée de vie de la lampe de projection arrive à son terme. Remplacez immédiatement la lampe.

ATTENTION

Avant d'ouvrir le couvercle de la lampe, laissez le projecteur refroidir pendant au moins 45 minutes avant d'ouvrir le couvercle de la lampe. La température peut s'élever considérablement à l'intérieur du projecteur.

ATTENTION

Pour assurer un fonctionnement sûr, remplacez la lampe par une lampe du même type. Veillez à ne pas laisser tomber l'unité de lampe et à ne pas toucher l'ampoule en verre! Le verre risquerait de se briser et de causer des blessures.

Pour remplacer la lampe, procédez comme suit.

1 Eteignez le projecteur et débranchez la fiche d'alimentation secteur. Laissez le projecteur refroidir pendant au moins 45 minutes.
2 Desserrez la vis à l'aide d'un tournevis et retirez le couvercle de la lampe.
3 Desserrez les 3 vis de la lampe avec un tournevis et soulevez la lampe hors du projecteur par les poignées.
4 Remplacez la lampe par une neuve et sécurisez-la avec les 3 vis. Assurez-vous que la lampe est placée correctement. Remettre en place le couvercle de la lampe et resserrez fermement la vis.
5 Branchez le cordon d'alimentation secteur au projecteur et allumez le projecteur.
6 Remettez le compteur de remplacement de la lampe à zéro.
Reportez-vous à la section "Compteur de remplacement de la lampe" à la page suivante.

Couvercle de la lampe Vis Vis Lampe Vis Vis Poignées

COMMANDE D'UNE LAMPE DE RECHANGE

Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur.

• N° de modèle de votre projecteur :PLC-XW56
• N° du type de lampe de rechange :POA-LMP107
  (Pièces de service n° 610 330 4564)

Compteur de remplacement de la lampe

Après avoir remplacé la lampe, veillez à remettre le compteur de remplacement de la lampe à zéro. Lorsque le Compteur de remplacement de la lampe est remis à zéro, le témoin LAMP REPLACE s'éteint.

1 Allumez le projecteur, appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Appuyez sur les touches de POINTAGE ◀▶ pour placer le pointeur à cadre rouge sur l'icône du menu REGLAGE.
2 Appuyer sur les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur "Remise à zero lampe", puis appuyez sur la touche de SELECTION. Une boîte de dialogue apparaît affichant le total des heures de lampe accumulées et l'option de réinitialisation. Si vous sélectionnez "Reset", un message "Compteur utilisation lampe remise à zéro?" s'affiche. Sélectionnez [Oui] pour continuer.
3 Une autre boîte de dialogue de confirmation apparaît et sélectionnez [Oui] pour remettre le Compteur de remplacement de la lampe à zéro.

√ Remarque:

Ne pas réinitialiser le compteur de remplacement de lampe sans effectuer le remplacement de lampe. Ne le remettez à zéro qu'après avoir remplacé la lampe.

compteur de la lampe SVGA 1 L1 100 Heure(s) Reset

Pour remettre le compteur de la lampe à zéro, placez le pointeur sur Reset puis appuyez sur la touche de SELECTION. La boîte de dialogue “Compteur utilisation lampe remise à zéro?” apparaît alors.

Compteur utilisation lampe remise à zéro? Oui Non

Sélectionnez [Oui]; une autre boîte de confirmation apparaît alors.

Sélectionnez [Oui] à nouveau pour remettre le compteur de la lampe à zéro.

PRECAUTIONS DE MANIPULATION DE LA LAMPE

Ce projecteur utilise une lampe à haute pression qui doit être manipulée soigneusement et correctement. Si la lampe est manipulée incorrectement, ceci risquera de causer un accident, des blessures ou un incendie.

• La durée de vie de la lampe peut varier d'une lampe à une autre, et selon l'environnement d'utilisation. Il n'est pas garanti que toutes les lampes auront une durée de vie identique. Il est possible que certaines lampes tombent en panne ou grillent plus tôt que d'autres lampes similaires.
• Si le projecteur indique que la lampe doit être remplacée, autrement dit si le témoin LAMP REPLACE s'allume, remplacez IMMEDIATEMENT la lampe après que le projecteur se soit refroidi. (Suivez soigneusement les instructions de la section REMPLACEMENT DE LA LAMPE de ce manuel.) Si vous continuez d'utiliser la lampe alors que le témoin LAMP REPLACE est allumé, le risque d'explosion de la lampe augmentera.
• Une lampe risque d'exploser sous l'effet de vibrations, de chocs ou de la détérioration résultant de nombreuses heures d'utilisation lorsque sa durée de vie arrive à son terme. Les risques d'explosion peuvent être différents selon l'environnement ou les conditions dans lesquelles le projecteur et la lampe sont utilisés.

SI UNE LAMPE EXPLOSE, IL FAUT PRENDRE LES MESURES DE SECURITE SUIVANTES.

Si une lampe d'exploser, débranchez immédiatement la fiche secteur du projecteur de la prise secteur. Faites vérifier le bloc de lampe et remplacer la lampe par un centre de service agréé. En outre, verifies bien qu'aucun éclat de verre ne se trouve à proximité du projecteur ou ne soit expulsé par les orifices de circulation d'air de refroidissement. Eliminez soigneusement tous les éclats de verre. Seuls des techniciens compétents agréés habitués à effectuer des opérations d'entretien sur les projecteurs peuvent vérifier l'intérieur du projecteur, à l'exclusion de toute autre personne. Si une personne n'ayant pas reçu une formation appropriée tente d'effectuer des opérations d'entretien de façon inadéquate, un accident ou des blessures causées par des éclats de verre risqueront de se produire.

Guide de dépannage

Avant de faire appel à votre revendeur ou à un centre de service, veuillez vérifier les points suivants.

– Assurez-vous que vous avez correctement connecté le projecteur à l'équipement périphérique tel que décrit aux pages 15 à 17.
- Assurez-vous que tous les équipements sont bien branchés à la prise secteur et que l'alimentation électrique est établie.
- Lorsque vous faites fonctionner le projecteur avec un ordinateur et que l'image n'est pas projetée, redémarrez l'ordinateur.

Problème	- Solutions
Pas d'alimentation	- Branchez le cordon d'alimentation du projecteur dans la prise secteur.- Vérifiez si le témoin POWER est bien allumé en rouge.- Attendez que le témoin POWER soit devenu rouge avant de rallumer le projecteur. Le projecteur peut être allumé après que le témoin POWER se soit allumé en rouge. (Reportez-vous à la page 19.)- Vérifiez le témoin WARNING. Si le témoin WARNING est allumé en rouge, il est impossible d'allumer le projecteur. (Reportez-vous à la page 51.)- Vérifiez la lampe de projection. (Reportez-vous à la page 54.)- Déverrouiller la fonction de clef de verrouillage. (Reportez-vous à la page 48.)
L'image n'est pas au point.	- Réglez la mise au point. (Reportez-vous à la page 22.)- Laissez un écart adéquat entre le projecteur et l'écran de projection. (Reportez-vous à la page 13.)- Regardez si la lentille doit être nettoyée. (Reportez-vous à la page 53.)- Si le projecteur est déplacé d'un endroit froid à un endroit chaud cela peut causer la condensation d'humidité sur la lentille. Dans ce cas, éteignez le projecteur est attendez que la condensation disparaisse.
Pas d'image	- Vérifiez le branchement entre l'ordinateur ou l'équipement vidéo et le projecteur. (Reportez-vous aux pages 15 - 17.)- Vérifiez si le signal d'entrée est correctement émis par votre ordinateur. Lorsque vous branchez un ordinateur portable, selon le type de celui-ci, il pourrait être nécessaire de changer le réglage pour la sortie de moniteur. Pour plus de détails concernant de réglage, reportez-vous au mode d'emploi de votre ordinateur.- Il faut environ 30 secondes pour que l'image apparaisse après avoir allumé le projecteur. Vérifiez si le système sélectionné correspond bien à votre ordinateur ou à votre appareil vidéo. (Reportez-vous aux pages 26 et 36.)- Sélectionnez à nouveau la source d'entrée correcte en utilisant l'opération par menu. (Reportez-vous aux pages 25, 34 et 35.)- Veillez à ce que la température ne soit pas hors des limites de la plage de température d'utilisation (5°C ~ 35°C).
L'image est inversée horizontalement.L'image est inversée verticalement	- Vérifiez l'élément Plafond/Arrière. (Reportez-vous à la page 45.)- Vérifiez l'élément Plafond. (Reportez-vous à la page 45.)
Pas de son	– Vérifiez les branchements des câbles audio de la source d'entrée audio.– Réglez la source audio.– Appuyez sur la touche VOLUME +. (Reportez-vous à la page 23.)– Appuyez sur la touche MUTE. (Reportez-vous à la page 23.)– L'image est-elle projetée? Les sons ne sont audibles que quand l'image est projetée.
Certains affichages n'apparaissent pas lors des opérations.	– Vérifiez l'élément Affichage. (Reportez-vous à la page 42.)
La boîte de dialogue du code PIN apparaît au démarrage.	– Le réglage du verrouillage par code PIN est en cours. Entrez un code PIN (1234 ou les chiffres que vous avez réglés). (Reportez-vous aux pages 18, 48, 49.)
Les télécommandes ne fonctionnent pas.	– Vérifiez les piles.– Assurez-vous qu'il n'y ait aucun obstacle entre le projecteur et la télécommande.– Assurez-vous que vous n'êtes pas placé trop loin du projecteur lorsque vous utilisez les télécommandes. La plage d'utilisation maximale est de 5 m.– Vérifiez si le code de la télécommande est bien conforme au projecteur. (Reportez-vous à la page 47.)– Déverrouillez la fonction Verrou de touches pour la télécommande. (voir page 48)

AVERTISSEMENT:

Ce projecteur contient des composants placés sous haute tension. Ne tentez pas d'ouvrir le coffret.

Si le problème persiste après avoir suivi toutes les instructions d'utilisation, adressez-vous à votre revendeur ou à un centre de service. Spécifiez le numéro de modèle et expliquez le problème. Nous vous indiquerons comment obtenir le service nécessaire.

La marque CE est une marque de conformité aux directives de la Communauté Européenne (CE).

US LISTED

Ce symbole marqué sur la plaque d'identification indique que le produit figure sur la liste des Underwriters Laboratories Inc. L'appareil a été conçu et fabriqué conformément aux normes de sécurité U.L. rigoureuses contre les risques d'incendie, les accidents et les électrocutions.

Circuits intégrés Pixelworks utilisés.

Arborescence des menus

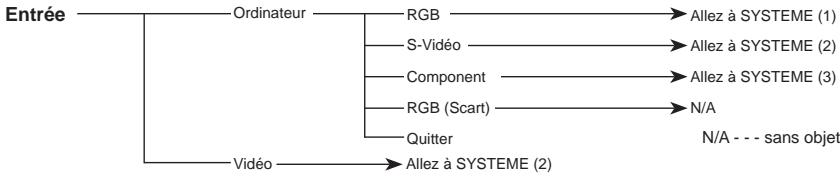

Entrée d'ordinateur / Entrée vidéo

Son

Entrée d'ordinateur

SVGA 1

Système (1)

Mode 1

Mode 2

SVGA 1

...

*Les systèmes affichés dans le menu SYSTEME varient en fonction du signal d'entrée.

Sélection d'image
Dynamique
Standard
Naturel
Tableau d'école(Vert)
Image 1
Image 2
Image 3
Image 4

Réglage d'ordinateur

Réglage PC auto.
Synchro fine —— 0 - 31
Total de points
Horizontal
Vertical
Mode actuel — Synchro horiz.
Clamp — Synchro vert.
Quitter
Surface affich. Horiz.
Surface affich. Vert.
Reset —— Oui / Non
Libre Mode 1
Mode 2
Mode 3
Mode 4
Mode 5
Quitter
Mémoriser Mode 1
Mode 2
Mode 3
Mode 4
Mode 5
Quitter
Quitter

Réglage d'image
Contraste ——— 0 - 63
Luminosité ——— 0 - 63
Température Haut
de couleur
Médium
Bas
Trés Bas
Règl.
Rouge 0 - 63
Vert 0 - 63
Bleu 0 - 63
Netteté ——— 0 - 15

Gamma 0 - 15
Reset ——— Oui / Nor
Mémoriser Image 1
Image 1
Image 2
Image 3
Image 4
Quitter
Quitter

Ecran
Normal
Vrai
Large
Plein
Zoom digital +
Zoom digital –

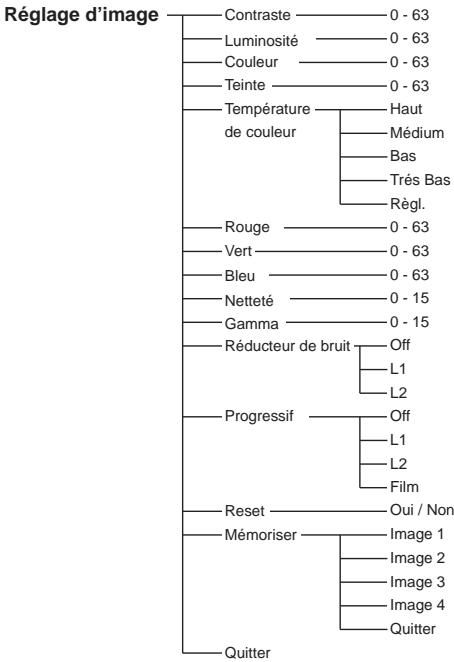

Entrée vidéo

Réglage

    B --> G["English"]
    B --> H["German"]
    B --> I["French"]
    B --> J["Italian"]
    B --> K["Spanish"]
    B --> L["Portuguese"]
    B --> M["Dutch"]
    B --> N["Swedish"]
    B --> O["Finnish"]
    B --> P["Polish"]
    B --> Q["Hungarian"]
    B --> R["Romanian"]
    B --> S["Russian"]
    B --> T["Chinese"]
    B --> U["Korean"]
    B --> V["Japanese"]
    B --> W["Quitter"]

    C --> X["Mémoriser1/Mémoriser2/Réinitialiser"]
    C --> Y["Mémoriser / Reset"]
    C --> Z["Fond bleu"]
    C --> AA["Affichage"]
    C --> AB["Logo"]
    AB --> AC["Selection logo"]
    AC --> AD["Off"]
    AC --> AE["Logo usine"]
    AC --> AF["Utilisateur"]
    AB --> AG["Logo capture écran"]
    AG --> AH["Oui / Non"]
    AB --> AI["Mémoriser logo PIN code"]
    AI --> AJ["Logo PIN Code"]
    AJ --> AK["Off"]
    AJ --> AL["On"]
    AJ --> AM["Changement logo PIN code"]
    AJ --> AN["Quitter"]

    D --> AO["On/Off"]
    D --> AP["On/Off"]
    D --> AQ["Recherche d'entrée"]
    AQ --> AR["Off/On1/On2"]
    AQ --> AS["Extinction automatique"]
    AS --> AT["Off"]
    AS --> AU["Prêt"]
    AS --> AV["Extinction"]
    AS --> AW["Minuterie(1-30 Minute)"]
    AS --> AX["Quitter"]

    E --> AY["Normal / Auto / Mode eco"]
    E --> AZ["Télécommande"]
    E --> BA["Sécurité"]
    BA --> BB["Verrouillage"]
    BB --> BC["Off"]
    BB --> BD["Projecteur"]
    BB --> BE["Télécommande"]
    BB --> BF["Quitter"]

    F --> BG["Verrouillage code PIN"]
    BG --> BH["Verrouillage Code PIN"]
    BH --> BI["Off"]
    BH --> BJ["On1"]
    BH --> BK["On2"]
    BH --> BL["Changement code PIN"]
    BH --> BM["Quitter"]

    G --> BN["L1/L2"]
    G --> BO["Heure(s)"]
    G --> BP["Reset"]
    G --> BQ["Quitter"]

    H --> BR["Réglages d'usine"]
    H --> BS["Quitter"]

Témoins et état du projecteur

Vérifiez les témoins indiquant l'état du projecteur.

Témoins			Etat du projecteur
POWER Rouge/Vert	WARNING Rouge	LAMP REPLACE Jaune
[1940]	[2527]	[X/GWH]	Le projecteur est éteint. (Le cordon d'alimentation secteur est débranché.)
[2000]	[2631]	*	Le projecteur est préparé pour le mode Veille ou la lampe de projection est en cours de refroidissement. Il est impossible d'allumer le projecteur avant que le refroidissement soit terminé.
[2XY9]	[280X]	*	Le projecteur et prêt à être allumé avec le touche POWER ON/STAND-BY sur le panneau de commande supérieur ou la télécommande.
[2DHK]	[527C]	*	Le projecteur fonctionne normalement.
[2821]	[2641]	*	Le projecteur est en mode de gestion d'alimentation.
[28+1]	[2431]	*	La température interne du projecteur est anormalement élevée. Il est impossible d'allumer le projecteur. Lorsque le projecteur s'est refroidi suffisamment et que la température est revenue à un niveau normal, le témoin POWER s'allume en rouge et il est alors possible d'allumer le projecteur. (Le témoin WARNING continue à clignoter.) Vérifiez et nettoyez les filtres à air.
[3TY2]	[42DH]	*	Le projecteur s'est refroidi suffisamment et la température est revenue à un niveau normal. Lorsque vous allumez le projecteur, le témoin WARNING cesse de clignoter. Vérifiez et nettoyez les filtres à air.
[36SH]	[W782]	*	Le projecteur détecte un état anormal et ne peut pas être allumé. Débranchez le cordon d'alimentation secteur et rebranchez-le pour allumer le projecteur. Si le projecteur est éteint de nouveau, débranchez le cordon d'alimentation CA et contactez le revendeur ou le centre d'entretien. Ne laissez pas le projecteur allumé. Une électrocution ou un incendie risqueraient de se produire.

• • • s'allume en vert

• • • s'allume en rouge

• • • éteint

• • • clignote en vert

••• clignote en rouge

*Lorsque la durée de vie de la lampe de projection arrive à son terme, le témoin LAMP REPLACE s'allume en jaune. Lorsque ce témoin s'allume en jaune, remplacez immédiatement la lampe de projection. Remettez le compteur de remplacement de la lampe à zéro après avoir remplacé la lampe. Reportez-vous aux pages 54 et 55.

Spécifications d'ordinateur compatibles

Pratiquement ce projecteur peut accepter les signaux de tous les ordinateurs avec les fréquences V et H mentionnées et inférieures à 140 MHz d'horloge pixel.

Lors de la sélection de ces modes, l'ajustement du PC peut être limité.

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (KHz)	Fréquence verticale (Hz)
VGA 1	640 x 480	31,47	59,88
VGA 2	720 x 400	31,47	70,09
VGA 3	640 x 400	31,47	70,09
VGA 4	640 x 480	37,86	74,38
VGA 5	640 x 480	37,86	72,81
VGA 6	640 x 480	37,50	75,00
VGA 7	640 x 480	43,269	85,00
MAC LC13	640 x 480	34,97	66,60
MAC 13	640 x 480	35,00	66,67
480i	——	15,734	60,00(Entrelacement)
575i	——	15,625	50,00(Entrelacement)
SVGA 1	800 x 600	35,156	56,25
SVGA 2	800 x 600	37,88	60,32
SVGA 3	800 x 600	46,875	75,00
SVGA 4	800 x 600	53,674	85,06
SVGA 5	800 x 600	48,08	72,19
SVGA 6	800 x 600	37,90	61,03
SVGA 7	800 x 600	34,50	55,38
SVGA 8	800 x 600	38,00	60,51
SVGA 9	800 x 600	38,60	60,31
SVGA 10	800 x 600	32,70	51,09
SVGA 11	800 x 600	38,00	60,51
MAC 16	832 x 624	49,72	74,55
XGA 1	1024 x 768	48,36	60,00
XGA 2	1024 x 768	68,677	84,997
XGA 3	1024 x 768	60,023	75,03
XGA 4	1024 x 768	56,476	70,07
XGA 5	1024 x 768	60,31	74,92
XGA 6	1024 x 768	48,50	60,02
XGA 7	1024 x 768	44,00	54,58
XGA 8	1024 x 768	63,48	79,35
XGA 9	1024 x 768	36,00	87,17(Entrelacement)
XGA 10	1024 x 768	62,04	77,07
XGA 11	1024 x 768	61,00	75,70
XGA 12	1024 x 768	35,522	86,06(Entrelacement)
XGA 13	1024 x 768	46,90	58,20
XGA 14	1024 x 768	47,00	58,30
XGA 15	1024 x 768	58,03	72,00
MAC 19	1024 x 768	60,24	75,08

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (KHz)	Fréquence verticale (Hz)
SXGA 1	1152 x 864	64,20	70,40
SXGA 2	1280 x 1024	62,50	58,60
SXGA 3	1280 x 1024	63,90	60,00
SXGA 4	1280 x 1024	63,34	59,98
SXGA 5	1280 x 1024	63,74	60,01
SXGA 6	1280 x 1024	71,69	67,19
SXGA 7	1280 x 1024	81,13	76,107
SXGA 8	1280 x 1024	63,98	60,02
SXGA 9	1280 x 1024	79,976	75,025
SXGA 10	1280 x 960	60,00	60,00
SXGA 11	1152 x 900	61,20	65,20
SXGA 12	1152 x 900	71,40	75,60
SXGA 13	1280 x 1024	50,00	86,00(Entrelacement)
SXGA 14	1280 x 1024	50,00	94,00(Entrelacement)
SXGA 15	1280 x 1024	63,37	60,01
SXGA 16	1280 x 1024	76,97	72,00
SXGA 17	1152 x 900	61,85	66,00
SXGA 18	1280 x 1024	46,43	86,70(Entrelacement)
SXGA 19	1280 x 1024	63,79	60,18
SXGA 20	1280 x 1024	91,146	85,024
SXGA+ 1	1400 x 1050	63,970	60,190
SXGA+ 2	1400 x 1050	63,350	60,120
SXGA+ 3	1400 x 1050	65,120	59,900
MAC21	1152 x 870	68,68	75,06
MAC	1280 x 960	75,00	75,08
MAC	1280 x 1024	80,00	75,08
480p	——	31,47	59,88
575p	——	31,25	50,00
720p	——	45,00	60,00
1035i	——	33,75	60,00(Entrelacement)
1080i	——	33,75	60,00(Entrelacement)
1080i	——	28,125	50,00(Entrelacement)
WXGA 1	1366 x 768	48,36	60,00
WXGA 2	1360 x 768	47,70	60,00
WXGA 3	1376 x 768	48,36	60,00
WXGA 4	1360 x 768	56,16	72,00
WXGA 6	1280 x 768	47,776	59,870
WXGA 7	1280 x 768	60,289	74,893
WXGA 8	1280 x 768	68,633	84,837
UXGA 1	1600 x 1200	75,00	60,00
UXGA 2	1600 x 1200	81,25	65,00
UXGA 3	1600 x 1200	87,5	70,00
UXGA 4	1600 x 1200	93,75	75,00

Spécifications techniques

Informations mécaniques

Type de projecteur	Projecteur multimédia
Dimensions (L x H x P)	330 mm x 80 mm x 237 mm (Ne comprend pas le pied réglable)
Poids net	2,9 kg
Réglage du pied	0° to 10,0°
Résolution de l'écran
Système d'affichage à cristaux liquides	Type à matrice active TFT de 0,6" po., 3 panneaux
Résolution de l'écran	1024 x 768 dots
Nombre de pixels	2.359.296 (1024 x 768 x 3 paneaux)
Compatibilité de signal
Systèmes de couleurs	PAL, SECAM, NTSC, NTSC4.43, PAL-M, et PAL-N
Signal TV haute définition	480i, 480p, 575i, 575p, 720p, 1035i, et 1080i
Fréquence de balayage	Sync.H. 15 à 100 kHz, Sync.V. 50 à 100 Hz
Informations optiques
Taille d'image de projection (Diagonale)	Réglable de 40 po. à 300 po.
Lentille de projection Lentille	F1, 65 - 1,83 avec mise au point et focus manuel de f 22,5 mm - 27 mm
Distance de jet	1,4 m ~ 13.2 m
Lampe de projection	200W
Interface
Fiche d'entrée vidéo	Type RCA x 1
Fiches d'entrée Audio	Type RCA x 2
Terminal d'entrée Ordinateur / S-VIDEO/ Composante	Terminal RVB Analogique (Mini D-sub 15 broches) x 1
Terminal de sortie moniteur	Terminal RVB Analogique (Mini D-sub 15 broches) x 1
Fiche d'entrée audio Composante / Ordinateur	Mini fiche (stéréo) x 1
Connecteur de port d'entretien	Mini DIN 8 broches x 1
Fiche de sortie Audio	Mini fiche (stéréo) x 1 (Variable)
Audio
Amplificateur audio intérieur	1,0 W RMS
Haut-parleur incorporé	1 haut-parleur, ø28 mm
Alimentation
Consommation électrique	CA 100 à 120 V (3,2A Max. Ampère), 50/60 Hz (Etats-Unis et Canada)CA 200 à 240 V (1,6A Max. Ampère), 50/60 Hz (Europe continentale et Royaume-Un
Environnement de fonctionnement
Température de fonctionnement	5°C ~ 35°C
Température d'entreposage	-10°C ~ 60°C
Télécommande
Pile	Type AA ou LR6 1,5 V ALCALIN x 2
Portée	5 m/±30°
Dimensions	49 mm(L) x 22mm(H) x 145,3 mm(P)
Poids net	100 g (avec piles)

Accessoires

Mode d'emploi (CD-ROM)

Guide de référence rapide

Cordon d'alimentation CA

Télécommande et piles

Câble VGA

Etiquette de code PIN

Lable de Remplacement de la lampe

• Les spécifications sont sujettes à changements sans préavis.
• Les panneaux à cristaux liquides sont fabriqués en utilisant les normes les plus hautes. Au moins 99,99% des pixels sont efficaces; toutefois, une proportion infime (0,01% ou moins) des pixels pourront être inefficaces selon les caractéristiques des panneaux à cristaux liquides.

Pièces en option

Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur.

	N° de modèle
Câble S-VIDEO-VGA	: POA-CA-VGAS
Câble COMPOSANT-VGA	: POA-CA-COMPVGA
Câble PERITEL-VGA	: POA-CA-SCART
Télécommande à pointeur laser	: POA-RCKIT03
Kit de présentation	: POA-RCKIT04
Sacoche de transport souple	: POA-CAC-VCL2

Configuration des bornes

TERMINAL ENTREE ORDINATEUR/ENTREE S-VIDEO /ENTREE COMPOSANTE/SORTIE MONITEUR (ANALOGIQUE)

Borne: RGB analogique (mini D-sub 15 broches)

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑯ ⑭ ⑬ ⑭ ⑪

1	Rouge (R/Cr) entrée/sortie	9	----
2	Vert (G/Y) entrée/sortie	10	Masse (Sync.vert.)
3	Bleu (B/Cb) entrée/sortie	11	Masse /----
4	----	12	----
5	Masse (Sync.horiz.)	13	Sync. horiz. entrée/sortie (sync. H/V composite)
6	Masse (rouge)	14	Sync. vert.
7	Masse (verte)	15	----
8	Masse (bleue)

CONNECTEUR SERVICE PORT

Borne: Mini DIN 8 BROCHES

	Série
1	R x D
2	----
3	----
4	MASSE
5	RTS/CTS
6	T x D
7	MASSE
8	MASSE

Notes relatives au numéro de code PIN

Ecrivez le numéro de code PIN dans la colonne ci-dessous et conservez-le soigneusement avec ce manuel. Si vous avez oublié ou perdu le numéro et que vous ne pouvez pas utiliser le projecteur, adressez-vous au centre de service.

N° de verrouillage par code PIN

N° par défaut réglé en usine: 1 2 3 4*

N° de verrouillage par code PIN logo

N° par défaut réglé en usine: 4 3 2 1*

* Si vous changez le numéro à quatre chiffres, le numéro réglé en usine sera invalide.

Pendant que le projecteur est verrouillé par le code PIN...

Apposez l'étiquette ci-dessous (fournie) sur un endroit bien visible du coffret du projecteur pendant qu'il est verrouillé par un code PIN.

rouillé par un code PIN. WARNING IN CODE PROTECTED

Lable de Remplacement de la lampe

Lorsque vous utilisez le projecteur monté au plafond, mettez l'able de remplacement de la lampe (fournie) sur un endroit bienvisible du coffret du projecteur pour vérifier le nombre du type de remplacement de la lampe.

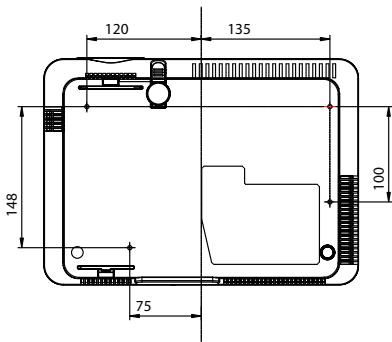

Trous de vis pour le montage au mur

Vis: M4

Profondeur: 10,0

120 135 148 75 100
