PLC-XU101 - Projecteur SANYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur multimédia
Marque	SANYO
Modèle	PLC-XU101
Dimensions (L x H x P)	334 mm x 78 mm x 232 mm (sans les pieds réglables)
Poids net	3,3 kg
Alimentation	100-120 V CA / 200-240 V CA, 50/60 Hz
Consommation électrique	4,9 A max (100-120 V) / 2,2 A max (200-240 V)
Technologie d'affichage	LCD à matrice active TFT 0,8" (3 panneaux)
Résolution native	1024 x 768 pixels (XGA)
Nombre total de pixels	2 359 296
Lampe de projection	275 W (type POA-LMP111 en option)
Lentille de projection	F1,7-2,1, f=26,7-32,0 mm, zoom manuel, mise au point manuelle
Taille d'image projetée (diagonale)	33" à 300" (4:3)
Distance de projection	1,3 m à 10,0 m
Entrées vidéo	1 x RCA (Composite), 1 x S-Video (Mini DIN 4 broches), 1 x Component/Scart RGB via VGA
Entrées ordinateur	2 x RGB (Mini D-sub 15 broches)
Sortie moniteur	1 x RGB (Mini D-sub 15 broches)
Sortie audio	Mini prise stéréo (variable)
Haut-parleur intégré	1 x 1,0 W RMS
Fonctions spéciales	Zoom numérique, correction trapèze, verrouillage par code PIN, arrêt sur image, minuterie, gestion automatique de la lampe, projection 360°, mode tableau vert
Langues du menu	16 langues (français, anglais, allemand, etc.)
Entretien	Nettoyage du filtre, remplacement de la lampe (compteur remis à zéro)
Sécurité	Verrouillage des touches, verrouillage par code PIN, logement Kensington
Accessoires inclus	Câble VGA, télécommande, piles, cordon d'alimentation, mode d'emploi (CD-ROM), étiquette code PIN

FOIRE AUX QUESTIONS - PLC-XU101 SANYO

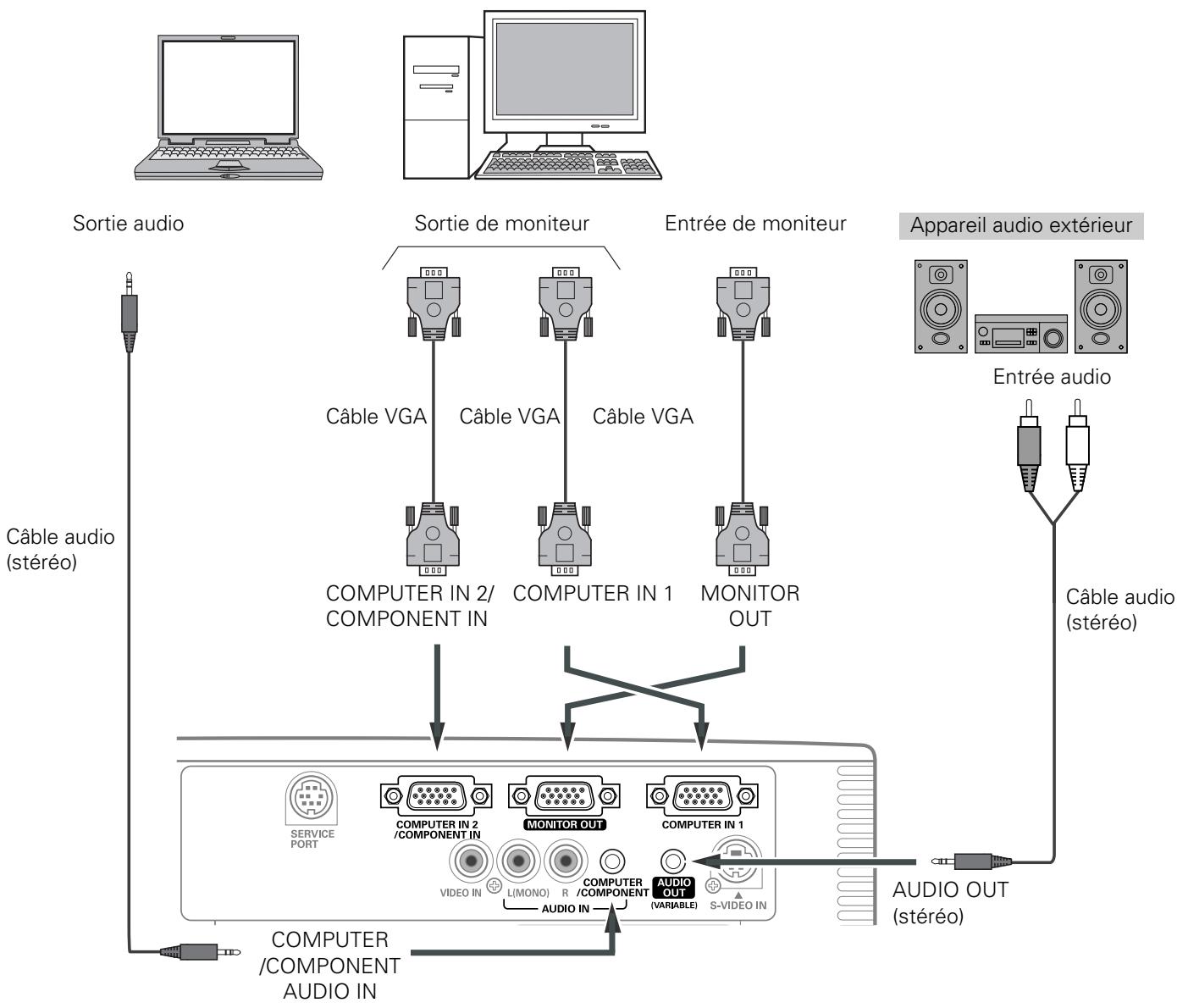

Comment brancher un ordinateur au projecteur ?

Utilisez le câble VGA fourni pour connecter la sortie de votre ordinateur à la borne COMPUTER IN 1 ou COMPUTER IN 2 du projecteur. Branchez ensuite le cordon d'alimentation et mettez le projecteur sous tension.

Que faire si l'image n'apparaît pas ?

Vérifiez les branchements des câbles vidéo et que la source d'entrée est correctement sélectionnée (ordinateur ou vidéo). Assurez-vous que l'ordinateur envoie un signal vers le projecteur (le cas échéant, activez la sortie écran externe). Attendez environ 30 secondes après l'allumage. Si le problème persiste, consultez la section Guide de dépannage de la notice.

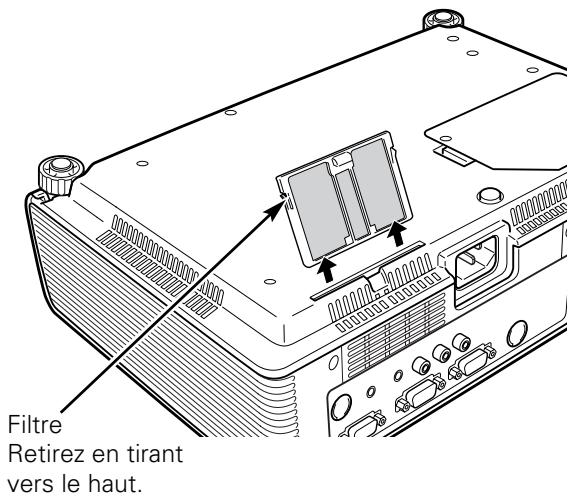

Comment nettoyer le filtre à air ?

Éteignez le projecteur et débranchez le cordon d'alimentation. Retirez le filtre à l'arrière du projecteur, nettoyez-le avec un aspirateur ou de l'eau savonneuse, séchez-le complètement avant de le remettre en place. Remettez ensuite le compteur du filtre à zéro dans le menu Réglage.

Quand faut-il remplacer la lampe ?

Le témoin LAMP REPLACE s'allume en jaune et une icône apparaît à l'écran lorsque la lampe approche de la fin de sa vie. Remplacez la lampe dès que possible. Utilisez une lampe de rechange de type POA-LMP111 (réf. 610 333 9740). Après remplacement, réinitialisez le compteur de lampe dans le menu Réglage.

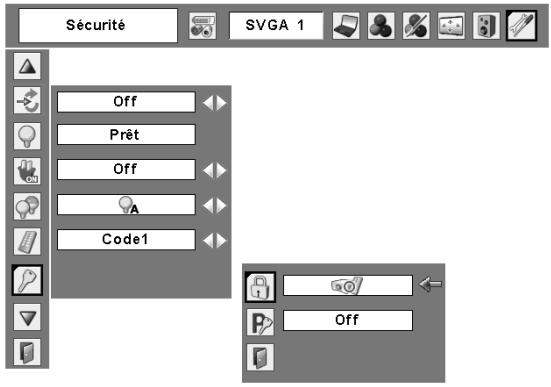

Comment verrouiller le projecteur avec un code PIN ?

Accédez au menu Réglage, sélectionnez Verrouillage code PIN et activez la fonction. Saisissez un code à 4 chiffres (par défaut 1234). Une fois activé, le projecteur demandera le code à chaque mise sous tension. Notez le code et conservez-le en lieu sûr.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (remplacez-les si nécessaire). Dirigez la télécommande vers le capteur avant/arrière du projecteur, dans un rayon de 5 mètres. Assurez-vous qu'aucun obstacle ne bloque le signal. Si le problème persiste, vérifiez que le code de la télécommande correspond à celui du projecteur (menu Réglage) et que le verrouillage des touches n'est pas activé.

Comment corriger la déformation trapézoïdale de l'image ?

Appuyez sur la touche KEYSTONE de la télécommande, puis utilisez les touches ▲▼ pour ajuster la correction. Vous pouvez également accéder à ce réglage via le menu Réglage > Trapèze. Le réglage peut être mémorisé.

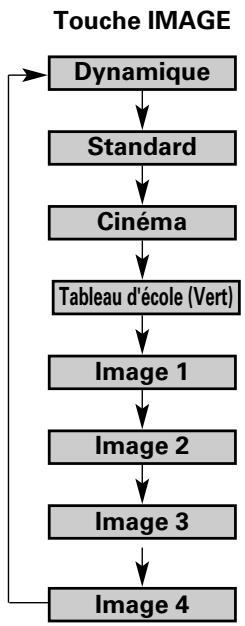

Puis-je utiliser le projecteur avec un tableau vert comme écran ?

Oui, le projecteur dispose d'un mode d'image Tableau d'école (vert) spécialement conçu pour améliorer l'image projetée sur un tableau vert. Sélectionnez ce mode via le menu SELECTION D'IMAGE ou en appuyant sur la touche IMAGE de la télécommande.

Le projecteur chauffe beaucoup, est-ce normal ?

Le projecteur est équipé de ventilateurs de refroidissement. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées et que l'appareil est installé dans un endroit bien aéré. Si le témoin WARNING clignote ou s'allume en rouge, une surchauffe interne est détectée ; éteignez le projecteur, laissez-le refroidir, nettoyez les filtres, puis rallumez-le.

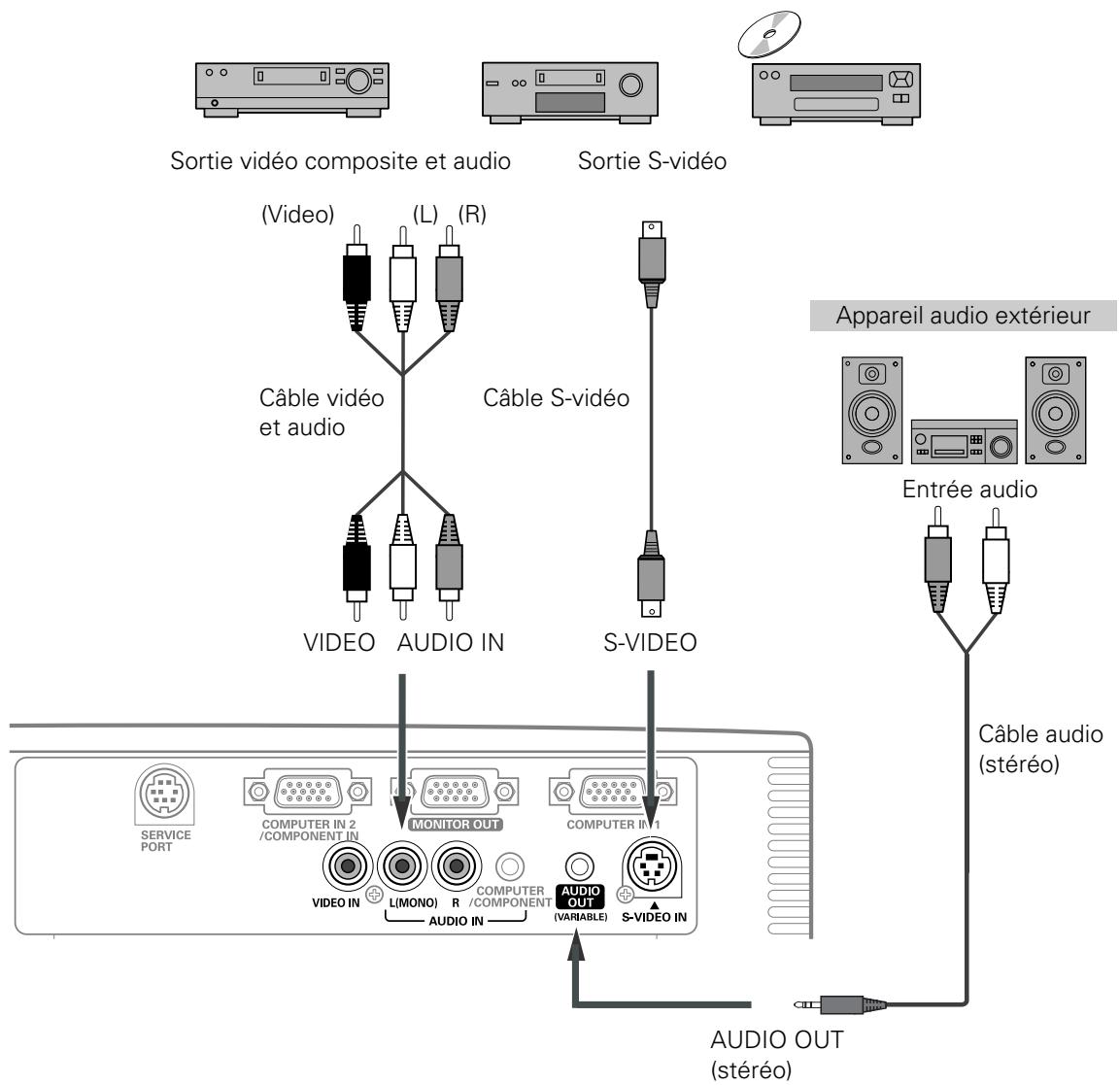

Comment connecter un appareil vidéo (magnétoscope, console) ?

Utilisez un câble RCA (pour la vidéo composite) ou un câble S-Vidéo. Branchez la sortie vidéo de l'appareil sur les entrées correspondantes du projecteur (VIDEO ou S-VIDEO). Pour le son, connectez la sortie audio de l'appareil à l'entrée AUDIO IN du projecteur. Sélectionnez ensuite la source d'entrée via la touche VIDEO ou le menu ENTREE.

MODE D'EMPLOI PLC-XU101 SANYO

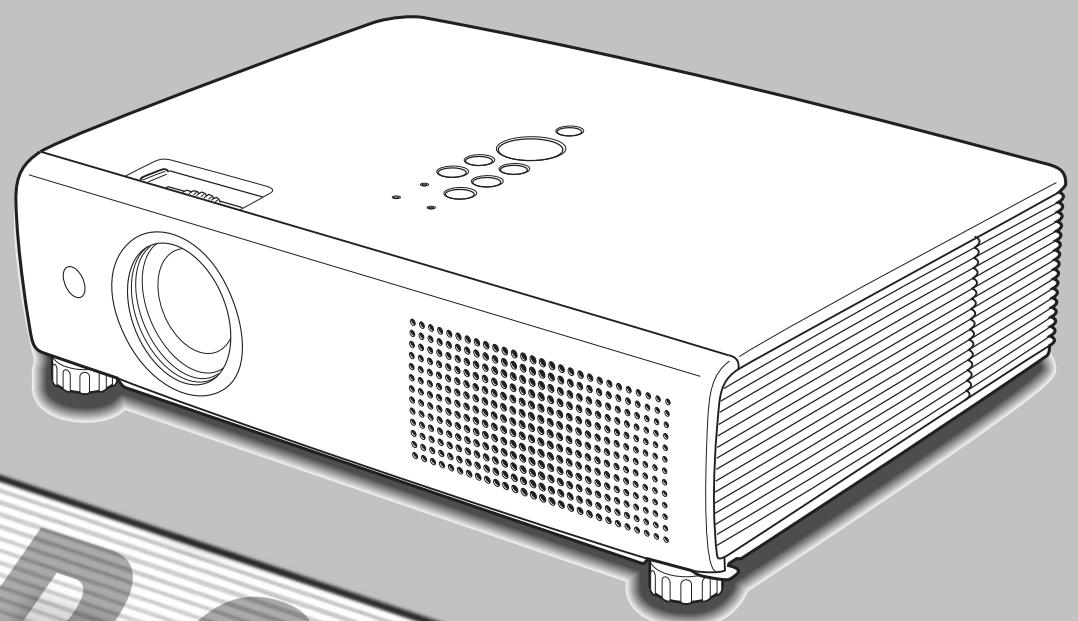

MODELE plc-xu101 plc-xu101k

Mode d'emploi

La technologie extrêmement sophistiquée utilisée pour ce projecteur multimédia lui donne d'excellentes qualités de portabilité, de solidité et de facilité d'utilisation. Le projecteur utilise des fonctions multimédia incorporées, une palette de 16,77 millions de couleurs, et une technologie d'affichage à cristaux liquides (LCD) à matrice active.

Ce projecteur est d'une taille et d'un poids très réduit. Il est conçu pour pouvoir être transporté et utilisé facilement partout où vous allez.

Ce projecteur accepte une grande variété de signaux d'entrée de vidéo et d'ordinateur tels que : Ordinateurs, 6 systèmes de couleur (PAL, SECAM, NTSC4.43, PAL-M, PAL-N), vidéo component, S-video et Scart RGB.

Interface utile:

• 2 entrées pour RGB (D-sub 15 broches)
• Sortie de moniteur pour RGB (D-sub 15 broches)
• Sortie audio (mini prise stéréo, variable)

Le système de multibalayage dont ce projecteur est équipé lui permet de s'adapter rapidement à presque tous les signaux de sortie d'ordinateur. (p.27)

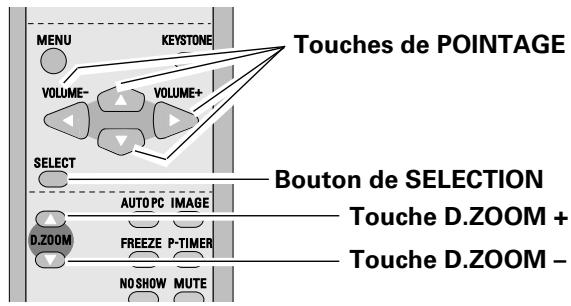

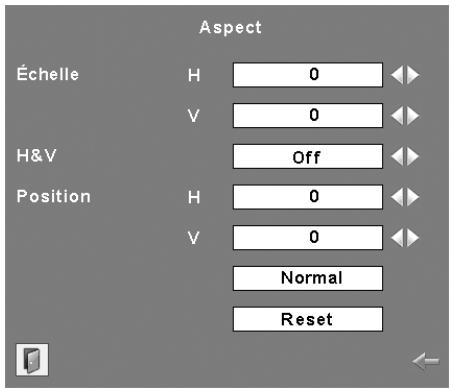

• La fonction de zoom digital vous permet de vous concentrer sur les informations essentielles lors d'une présentation (p.34).
• Vous pouvez utiliser un tableau d'école* comme écran de projection.
• La couleur du tableau peut être le vert seulement (p.31, 38).

Ce projecteur peut effectuer une projection à 360 degrés.

Il existe certaines limitations ; reportez-vous à la page 7.

Les fonctions d'entretien de la lampe et du filtre permettent d'effectuer un entretien correct plus soigné du projecteur.

Le menu de fonctionnement est disponible en 16 langues : anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais. (p.42)

La fonction de Logo vous permet de personnaliser le logo d'écran à l'aide des fonctions de Logo. (p.43, 44) Vous pouvez capturer une image pour le logo d'écran, désirer un logo fourni ou capturé.

La fonction d'Extinction automatique permet de diminuer la consommation de courant et de conserver la durée de vie de la lampe. (p46)

Il est possible de sélectionner la luminosité de la lampe de projection.

La fonction de sécurité vous permet d'assurer la sécurité à l'aide des fonctions de Verrouillage (p.47) et Verrouillage du code PIN (p.19, 48). Vous pouvez verrouiller le fonctionnement du projecteur et de la télécommande. Vous pouvez aussi empêcher toute personne non autorisée d'utiliser le projecteur.

Le signal d'entrée peut être recherché automatiquement (p.45).

Le cordon d'alimentation secteur peut être débranché immédiatement après que vous ayez éteint le projecteur sans qu'il soit nécessaire d'attendre que le ventilateur de refroidissement ait cessé de tourner (p.20).

Remarques:

• Il est possible que le menu à l'écran et les illustrations contenues dans ce manuel soient légèrement différents du produit réel.
• Le contenu de ce manuel est sujet à changement sans préavis.

Caractéristiques et conception 2

Table des matières 3

Instructions pour la sécurité 5

Circulation de l'air 6

Déplacement du projecteur 6

Installation du projecteur à une position correcte 7

Compatibilité 8

Nom des composants et leurs fonctions...9

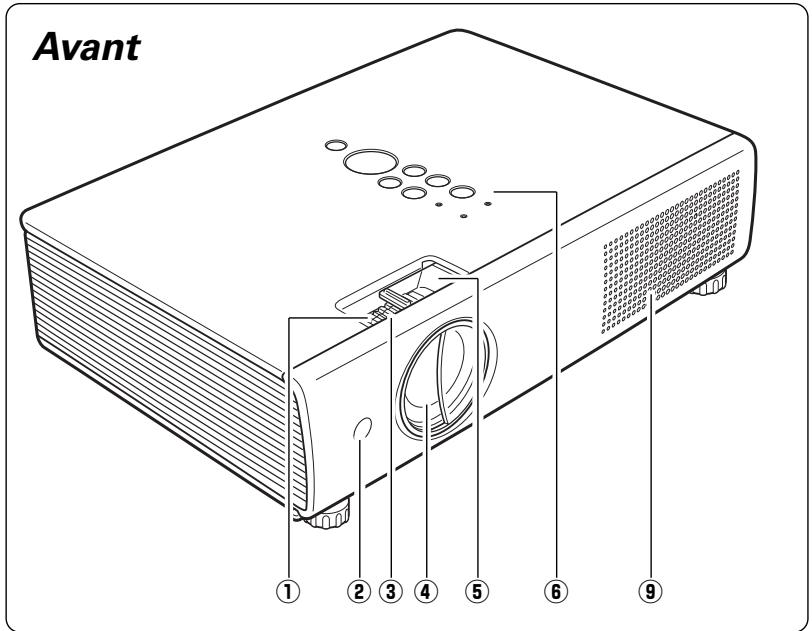

Avant 9

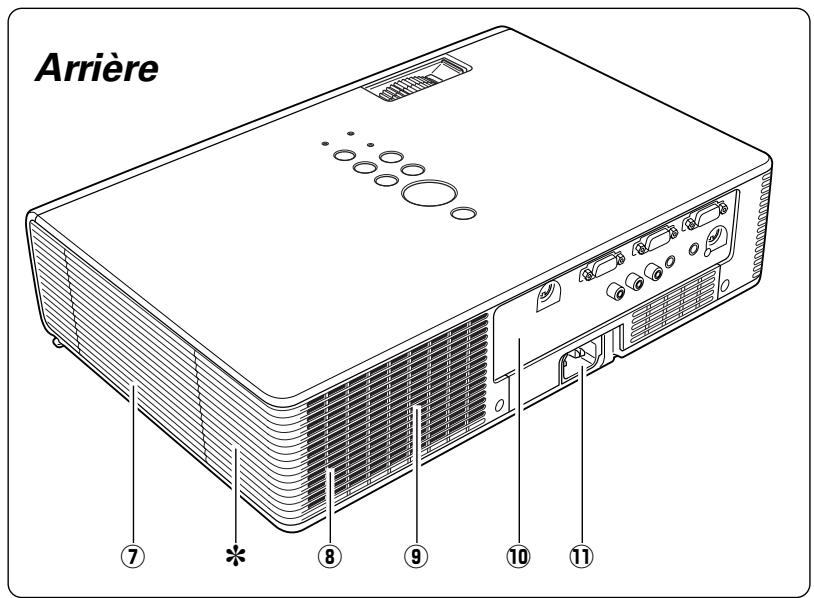

Arrière 9

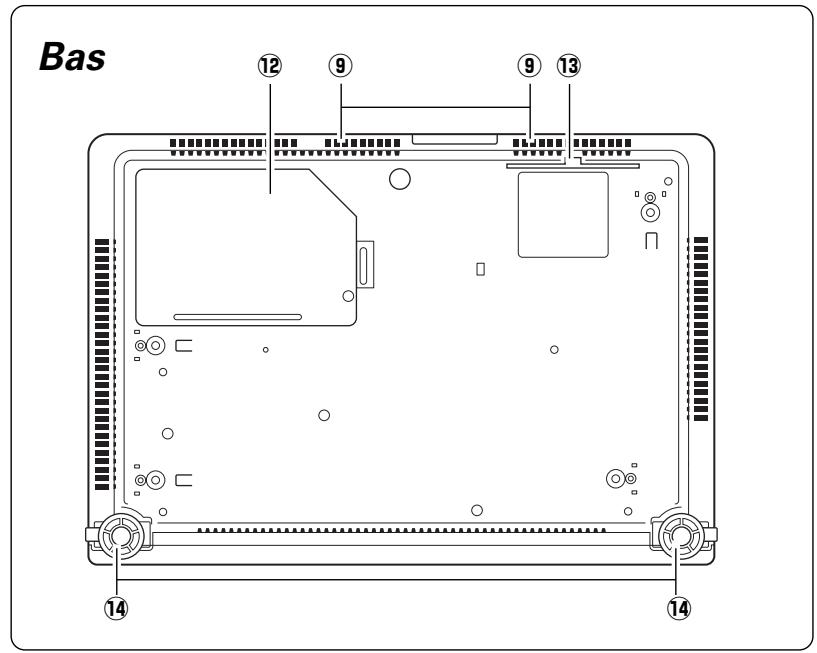

Bas 9

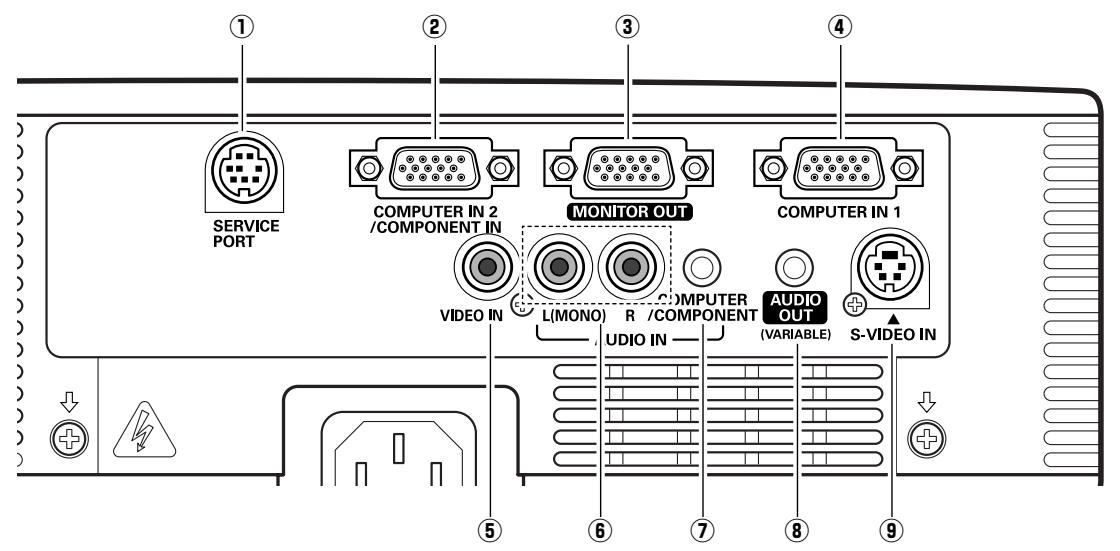

Borne arrière 10

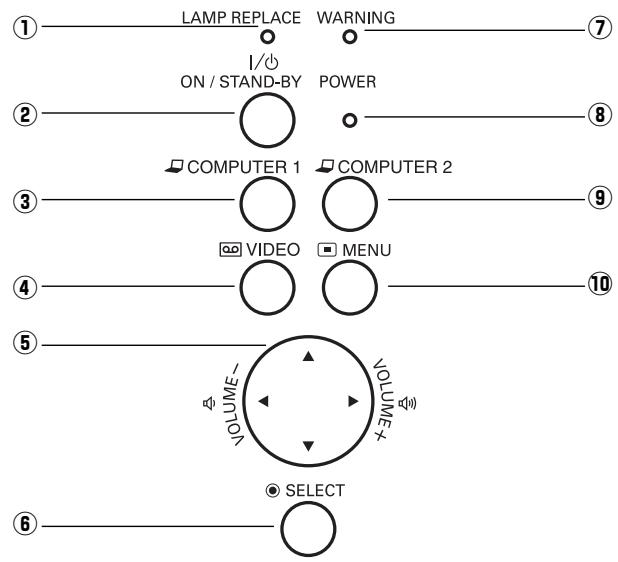

Commandes sur le projecteur 11

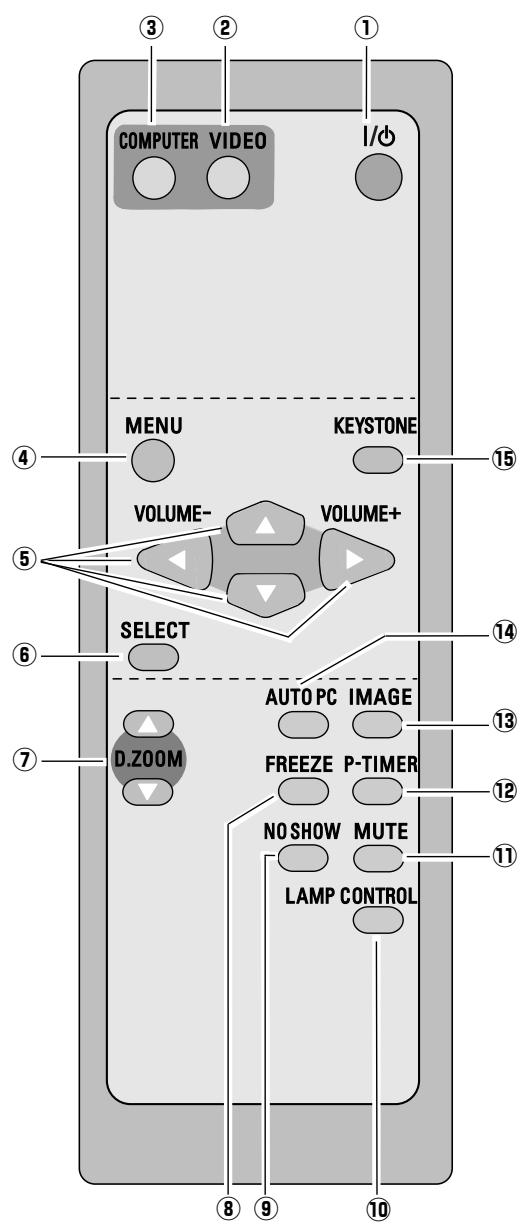

Télécommande 12

Installation des piles de la télécommande 13

Plage d'utilisation de la télécommande 13

Installation 14

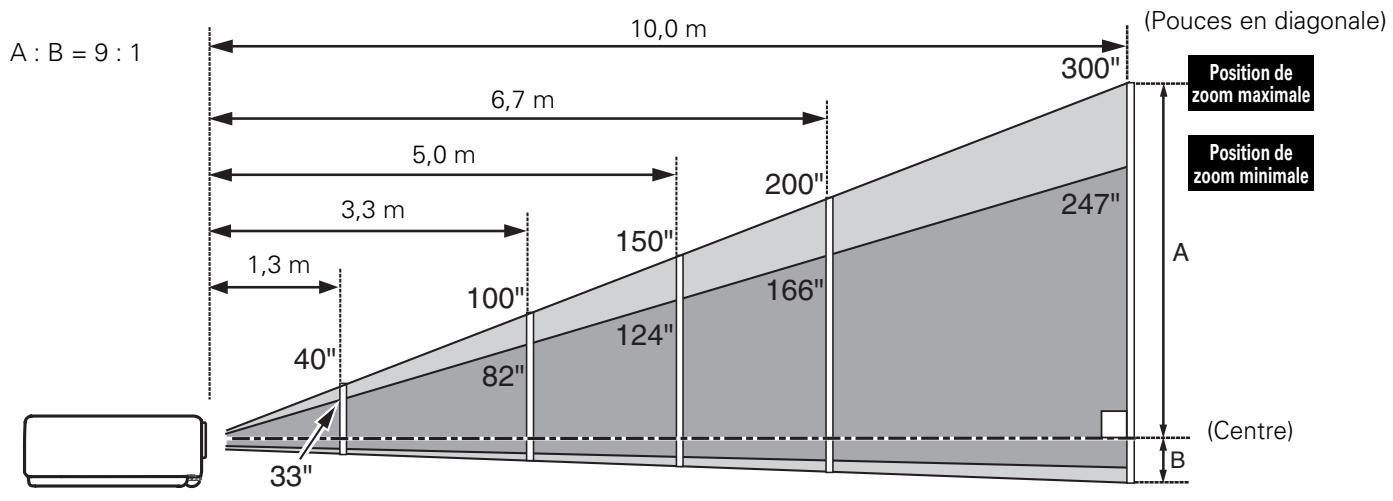

Positionnement du projecteur 14

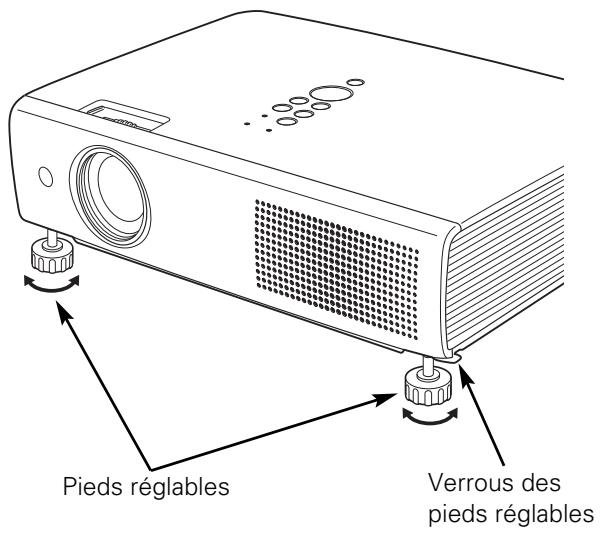

Pieds réglables 14

Branchement à un ordinateur 15

Branchement à un équipement vidéo 16

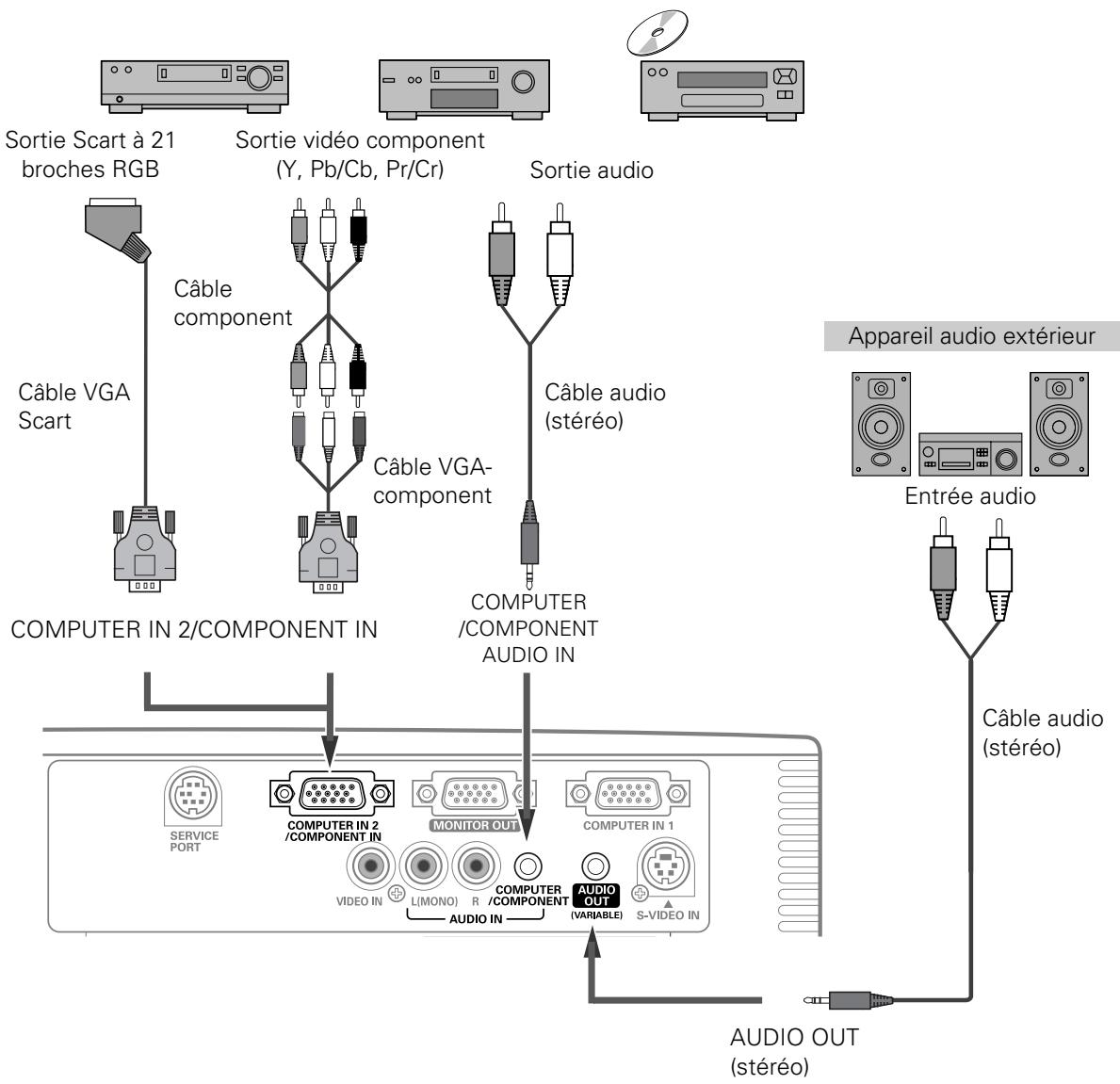

Branchement à un équipement vidéo component 17

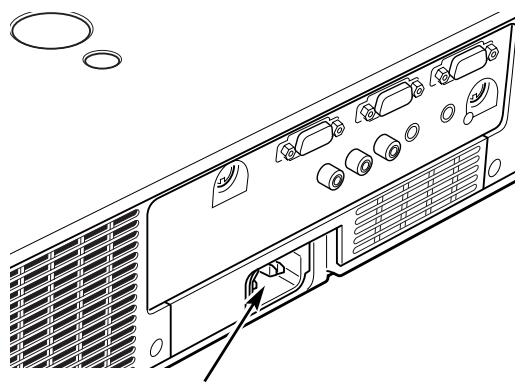

Branchement du cordon d'alimentation secteur 18

Fonctionnement de base 19

Mise sous tension du projecteur 19

Mise hors tension du projecteur 20

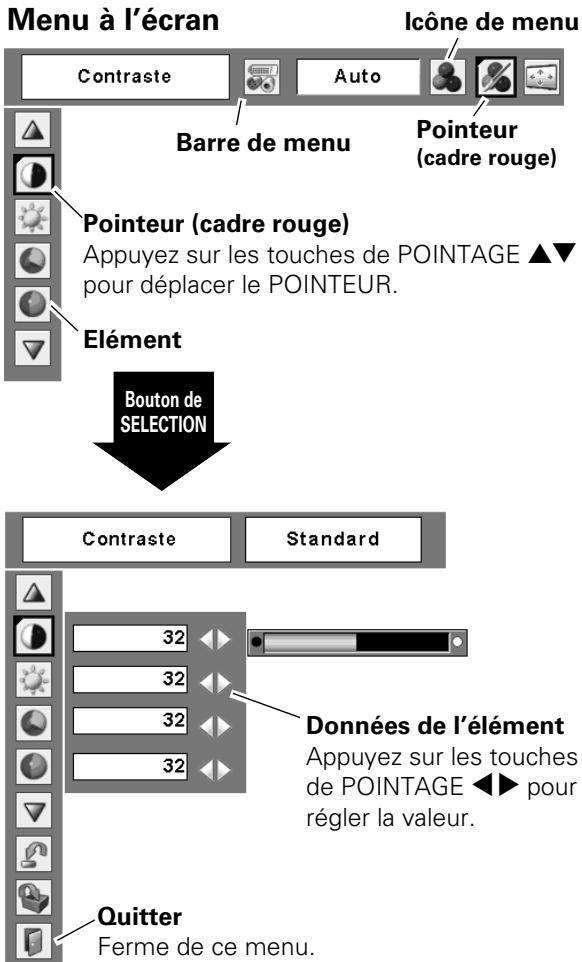

Utilisation du menu à l'écran 21

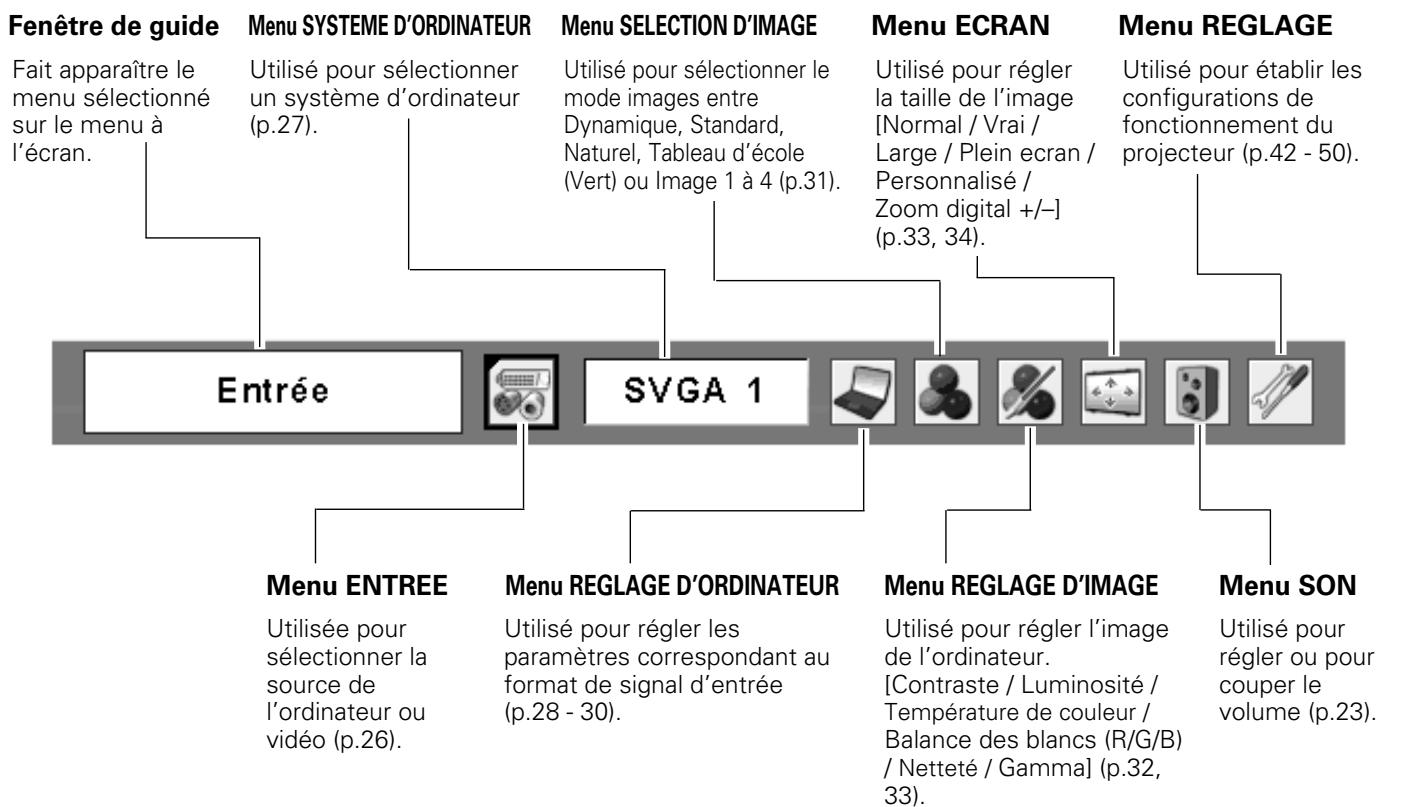

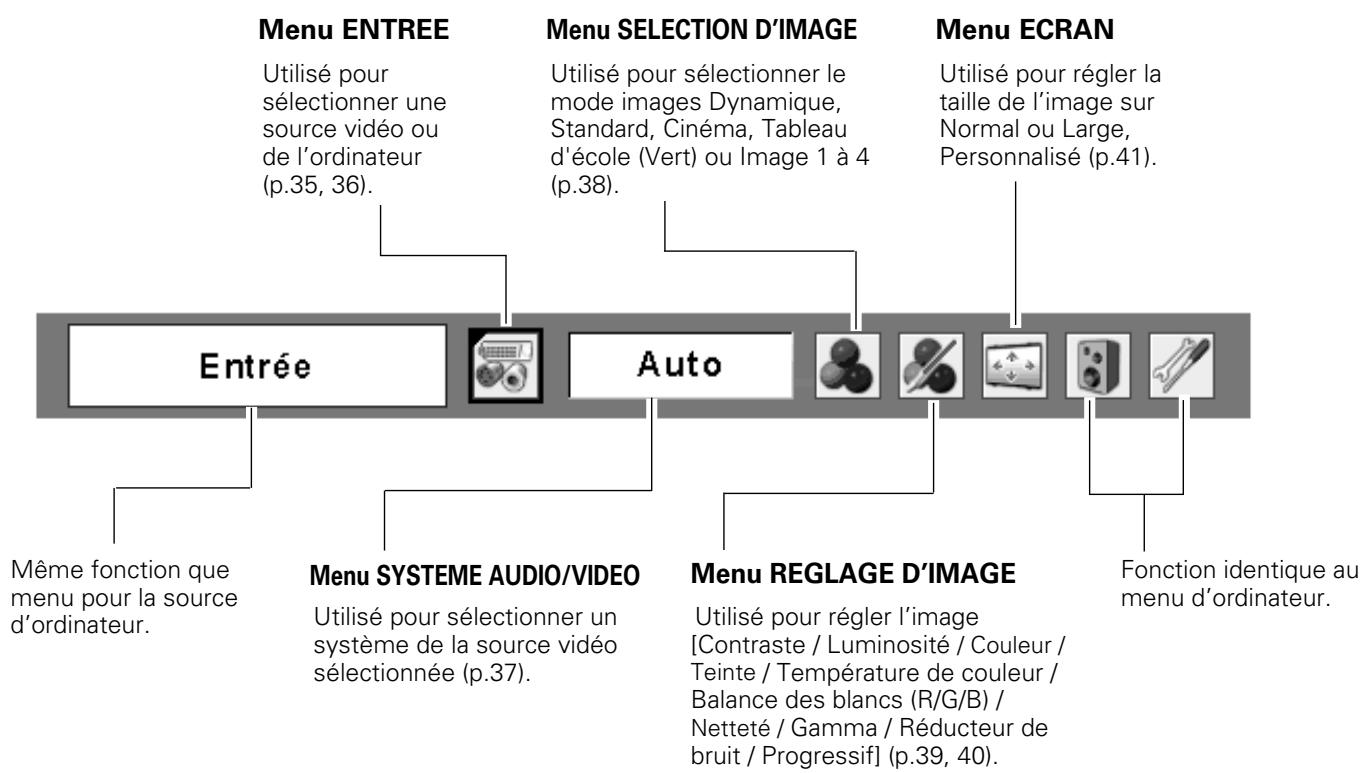

Barredemenu 22

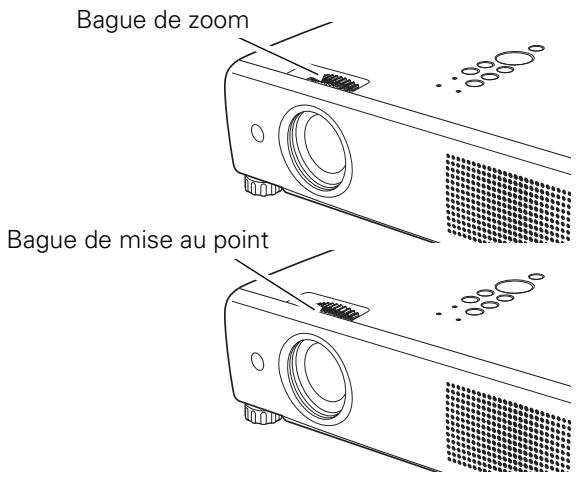

Réglage du zoom et de la mise au point 23

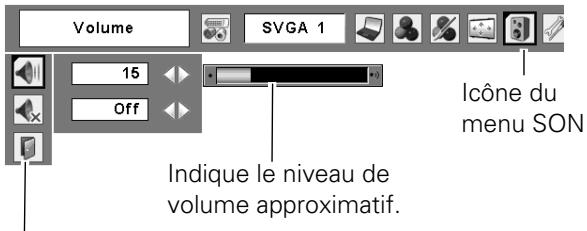

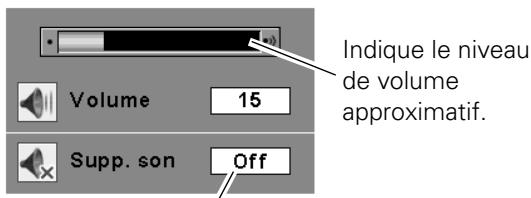

Réglage du son 23

Fonctionnement de la télécommande 24

Entrée d'ordinateur 26

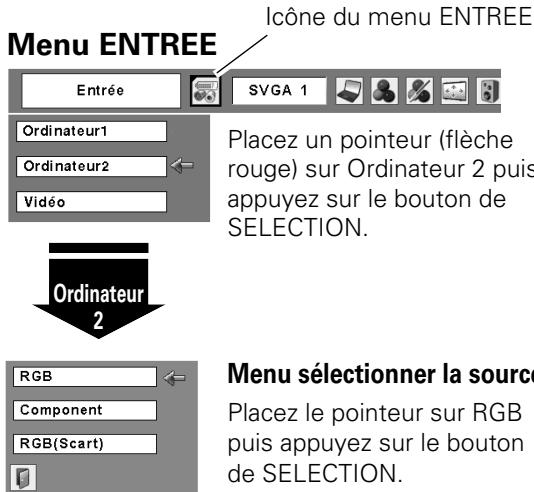

Sélection de la source d'entrée 26

Sélection du système d'ordinateur 27

Réglage PC Auto 28

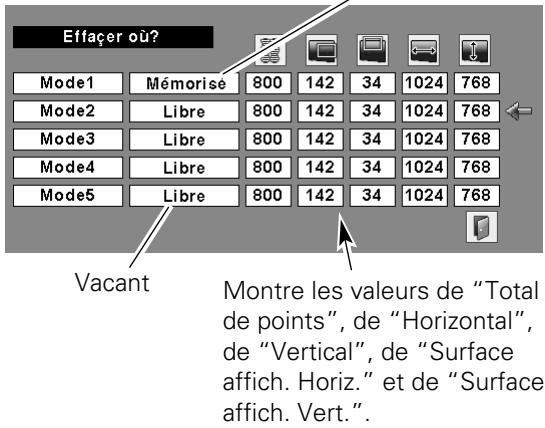

Réglage manuel de l'ordinateur 29

Sélection du mode d'image 31

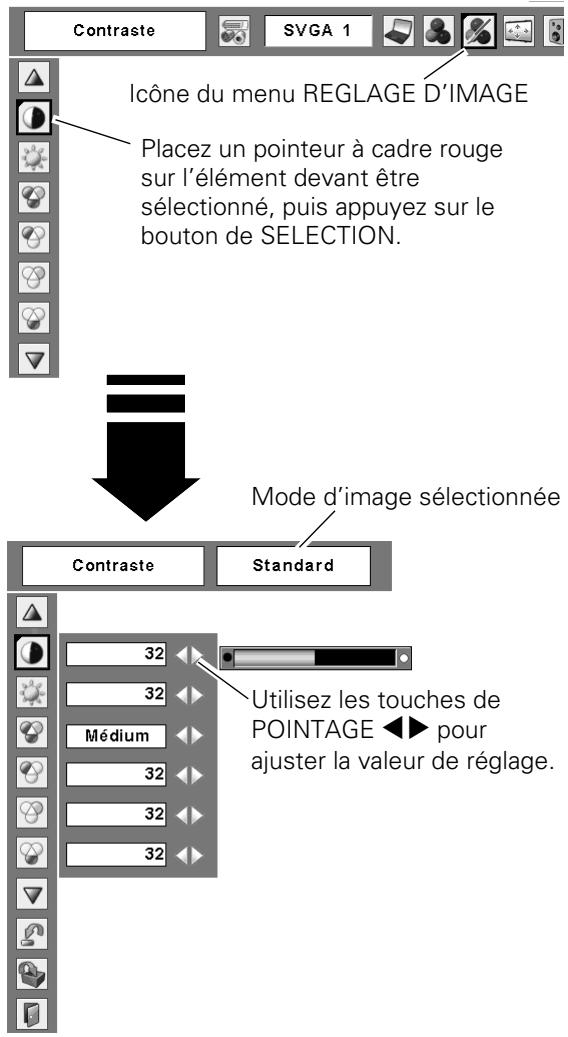

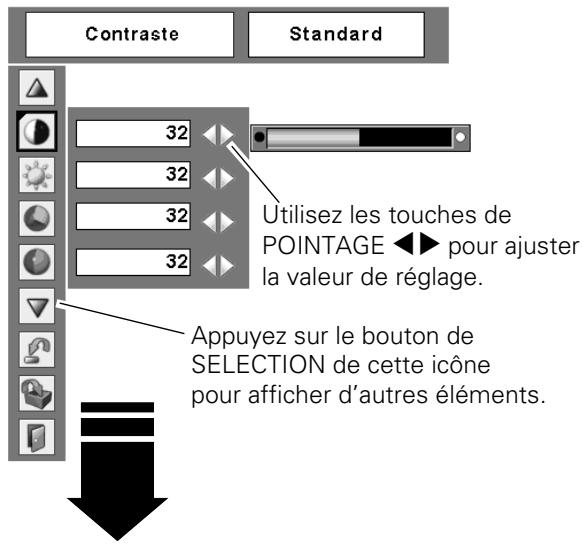

Réglage de l'image 32

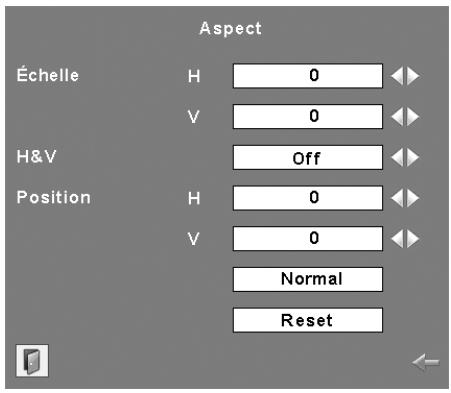

Réglage de la taille de l'écran 33

Entrée vidéo 35

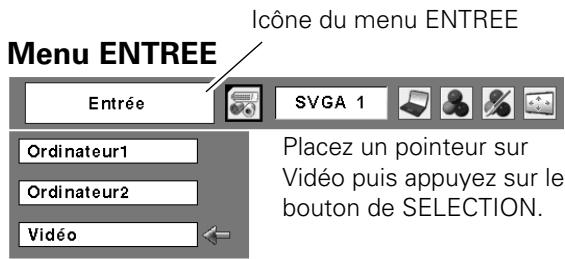

Sélection de la source d'entrée (Vidéo, S-Video) 35

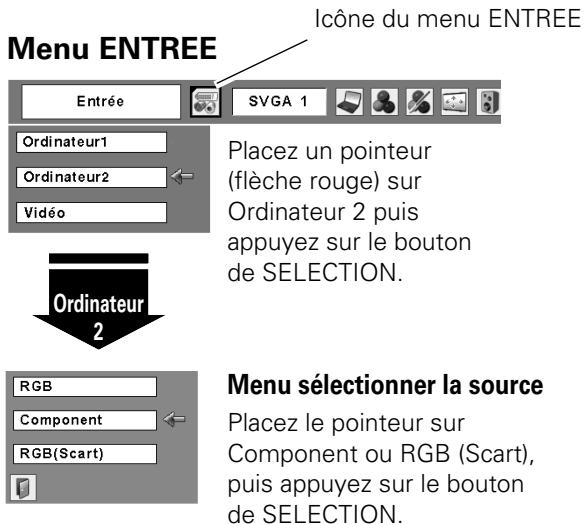

Sélection de la source d'entrée

(Composant, 21 broches Scart RGB) 36

Sélection du système vidéo 37

Sélection du mode d'image 38

Réglage de l'image 39

Réglage de la taille de l'écran 41

Réglage 42

Réglage 42

Entretien et nettoyage 51

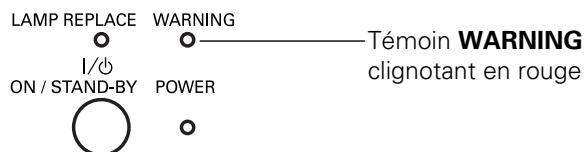

Témoin WARNING 51

Nettoyage du filtre 52

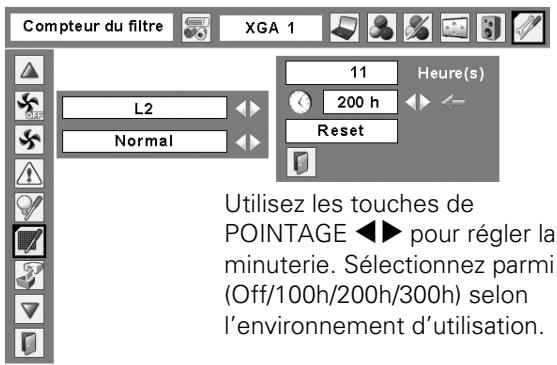

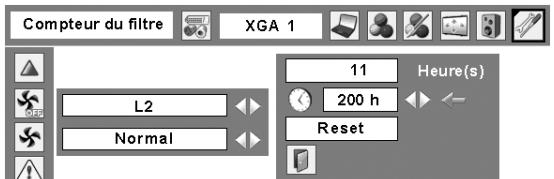

Remise à zéro du compteur du filtre 52

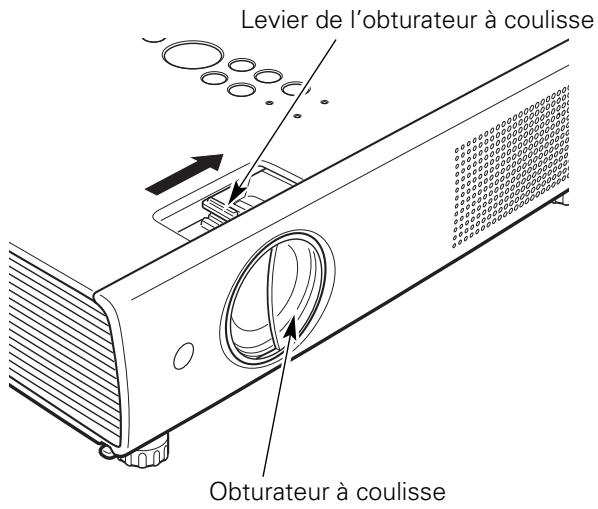

Obturator à coulisse 53

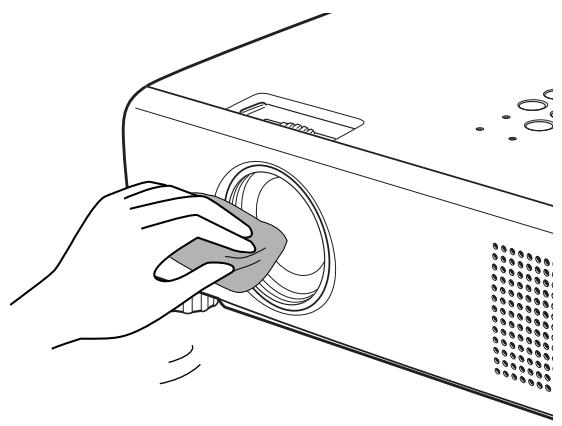

Nettoyage de la lentille du projecteur 53

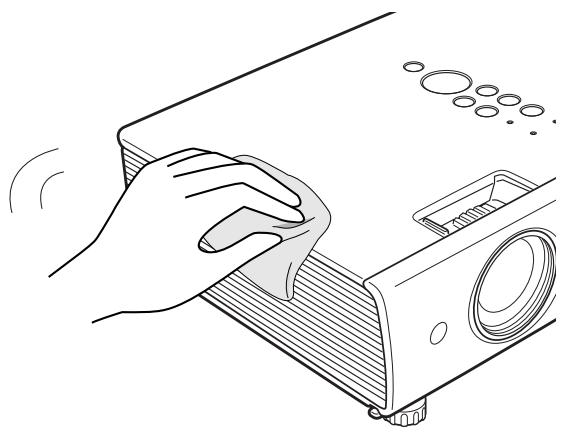

Nettoyage du coffret du projecteur 53

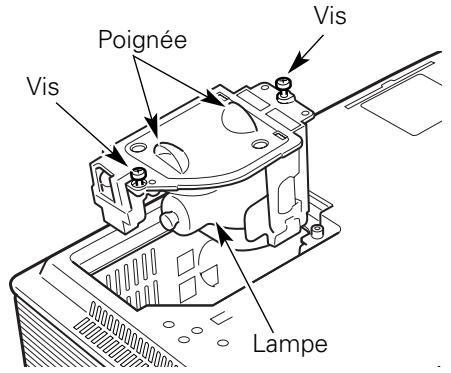

Remplacement de la lampe 54

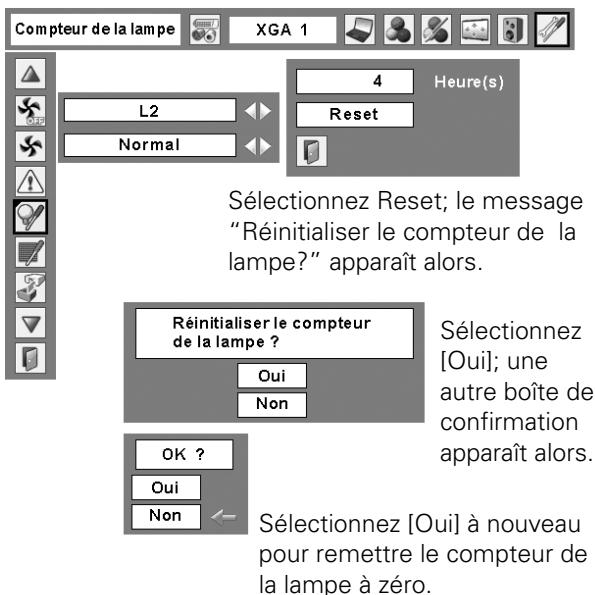

Remise à zéro du compteur de la lampe 55

Annexe.56

Guide de dépannage 56

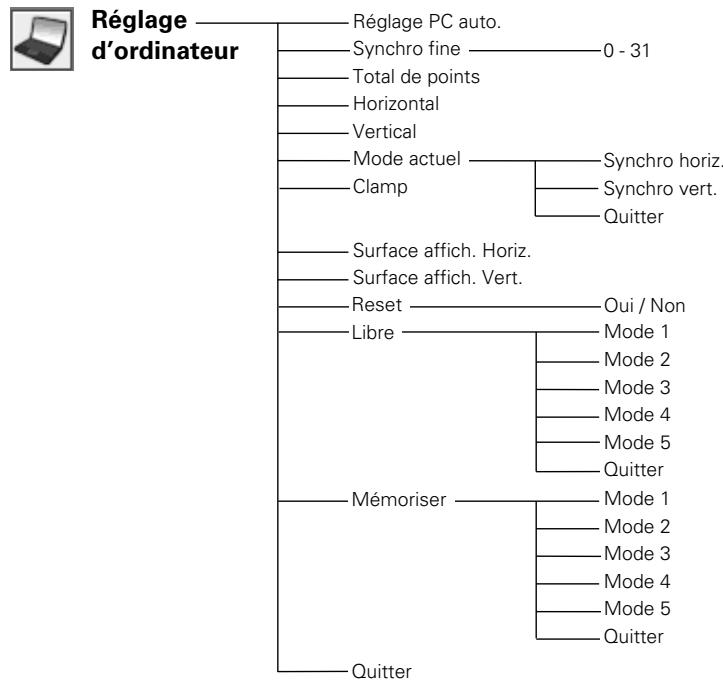

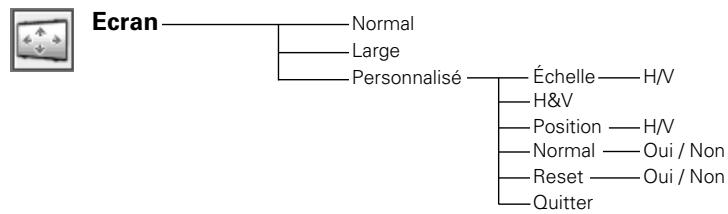

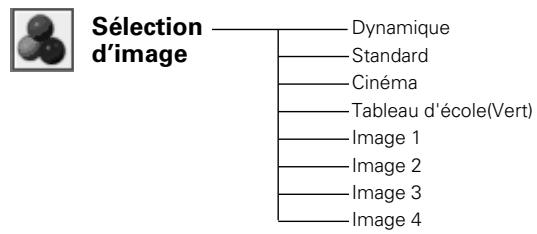

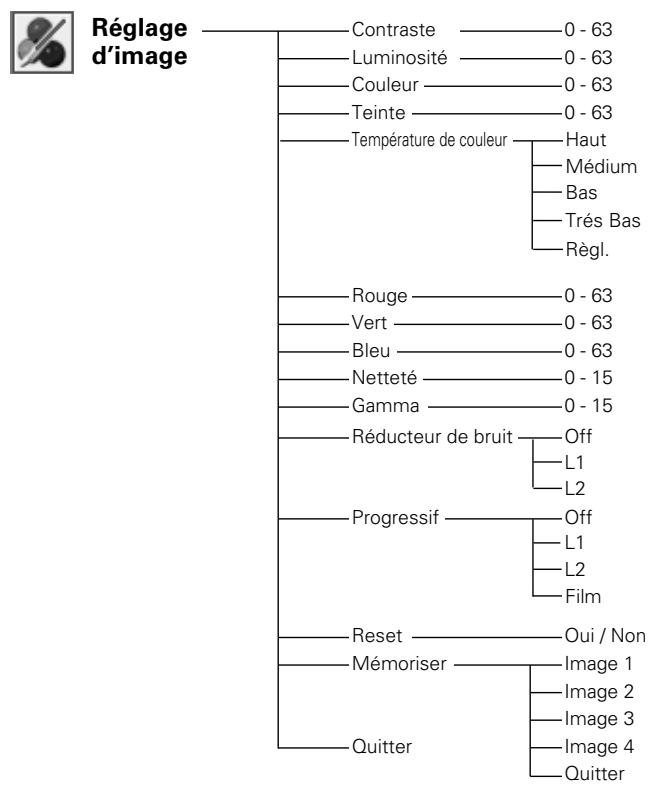

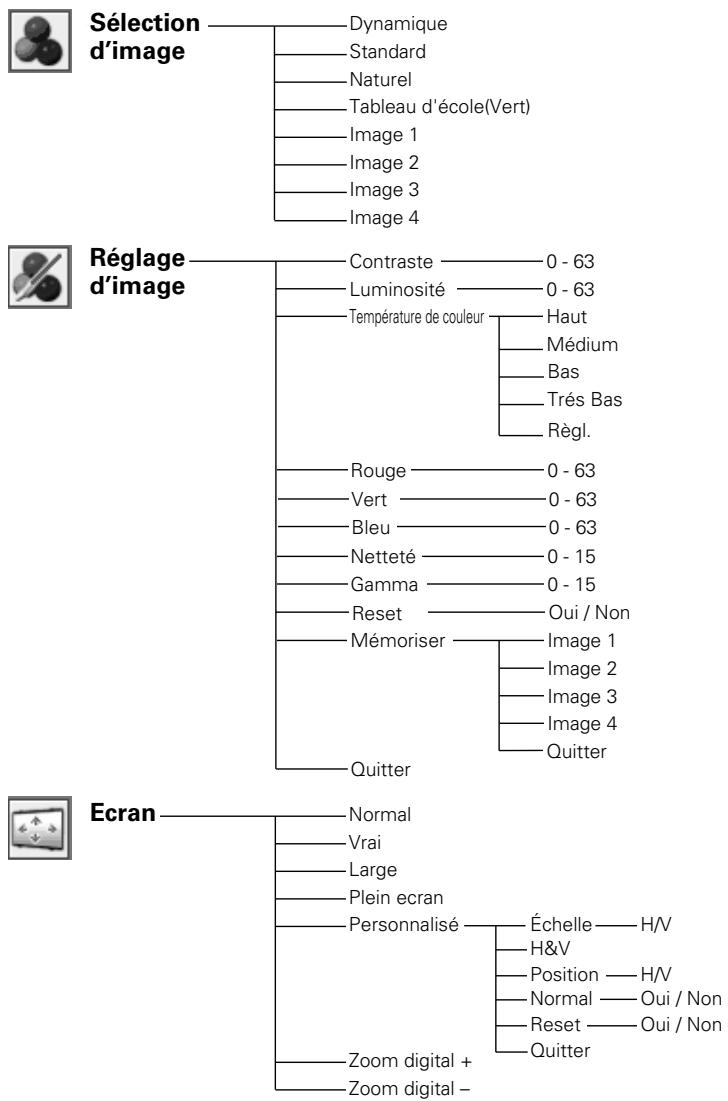

Arborescence des menus 58

Témoins et état du projecteur 60

Spécifications des ordinateurs compatibles 61

Spécifications techniques 62

Pièces en option 63

Configuration des bornes 64

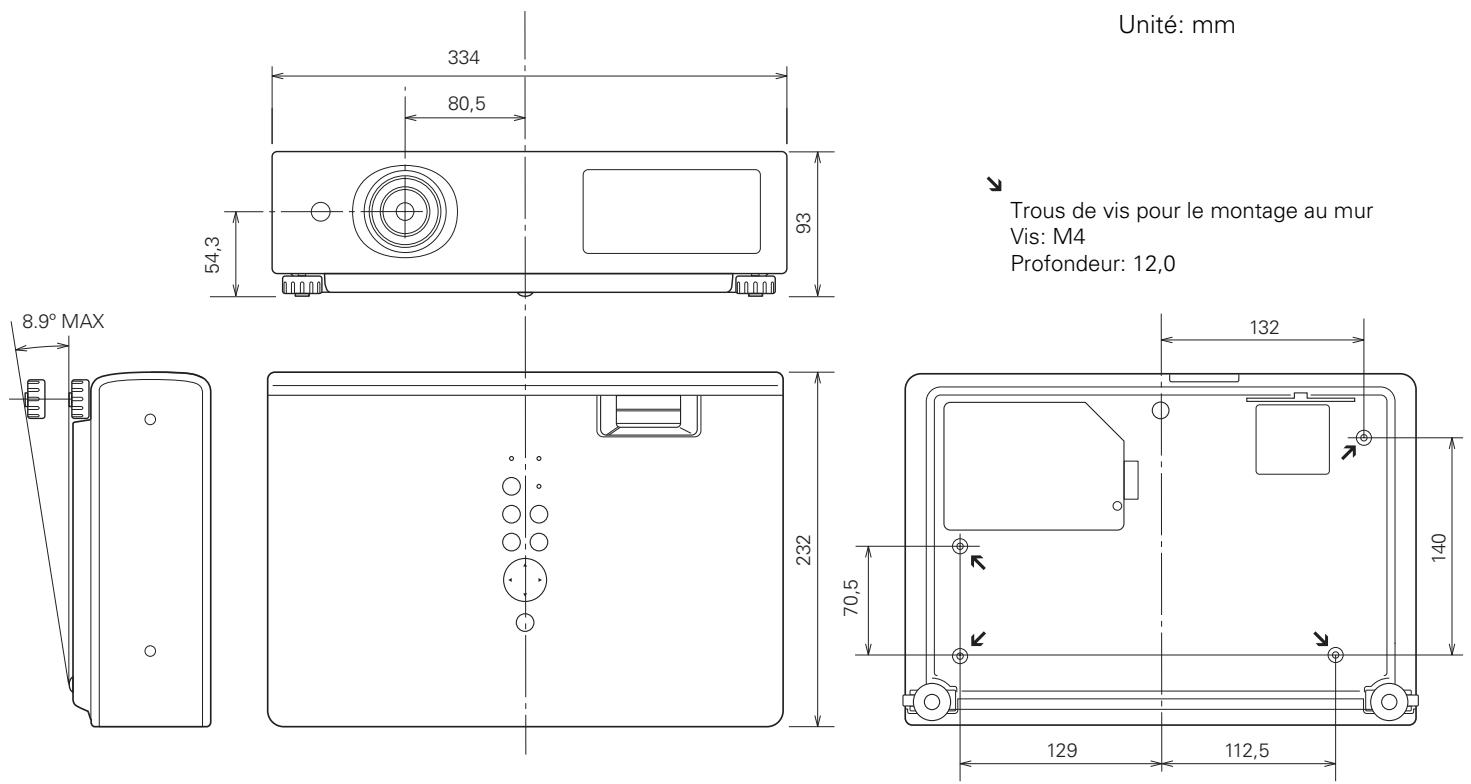

Dimensions 64

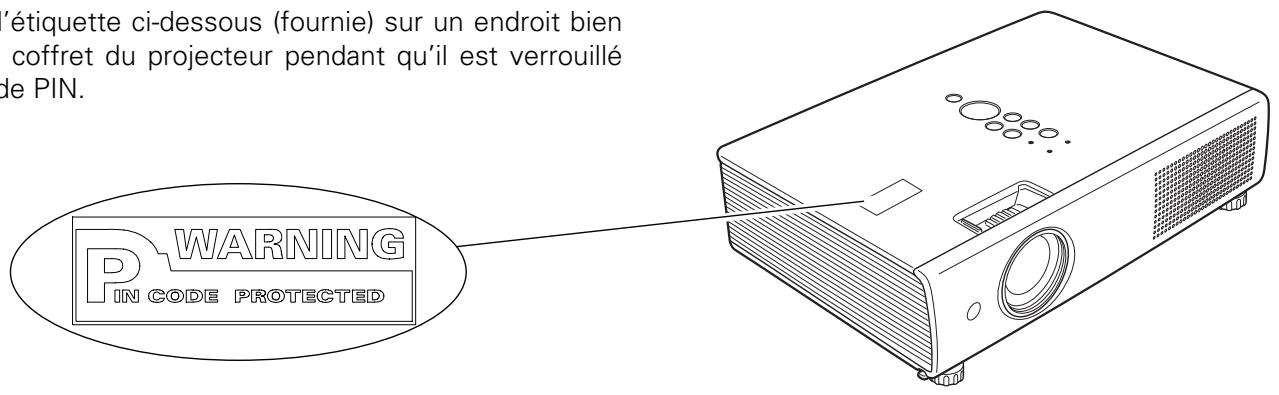

Notes relatives au numéro de code PIN 65

Marques commerciales

Les noms des sociétés ou des produits mentionnés dans ce manuel sont des marques déposées ou des marques commerciales de leur société respective.

Avant d'utiliser ce projecteur, veuillez lire attentivement le présent mode d'emploi ; suivez correctement les instructions d'utilisation du projecteur.

Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d'utilisation du projecteur, vous pourrez utiliser au moins ses possibilités, et le conserver en bon état de marche pendant de longues années.

Si vous n'utilisez pas correctement l'appareil, non seulement vous réduirez la durée de vie du projecteur, mais vous risquerez de causer des anomalies de fonctionnement, un incendie ou d'autres accidents.

Si votre projecteur semble fonctionner incorrectement, lisez à nouveau ce mode d'emploi, vérifiez les opérations et les branchements des câbles, et essayez d'appliquer les solutions proposées dans la section "Guide de dépannage" se trouvant à la fin de ce manuel. Si l'anomalie persiste, contactez le revendeur chez qui vous avez acheté le projecteur ou un centre de service.

Remarque: ce symbole et ce système de recyclage

concernent uniquement les pays de l'UE et ne concernent pas les autres pays.

Votre produit SANYO est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Avertissement: pour reduire le RISQUE d'incendie ou de decharge electrique, n'exposez PAS l'appareil a la PLUIE ou a l'humidite.

• La lentille de projection du projecteur produit une lumière intense. Ne regardez pas directement dans la lentille de projection, cela pourrait entraîner des blessures aux yeux. Veillez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.
• Installlez le projecteur à une position ajustée. Sinon, il y aurait risque d'incendie.

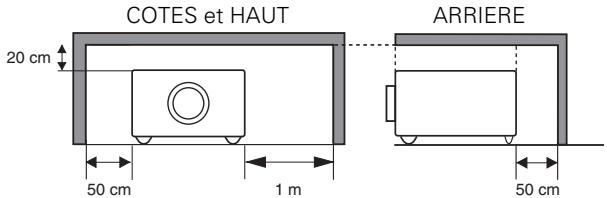

• Pour assurer une bonne circulation de l'air et un bon refroidissement de l'appareil, il est essentiel de laisser un espace suffisant au-dessus, sur les côtés et à l'arrière du coffret du projecteur. Les dimensions mentionnées ici indiquent l'espace minimum requis. Si le projecteur doit être placé dans un meuble ou dans une installation fermée, il faut maintenir ces distances minimum.
• Veillez à ce que les ouvertures de ventilation du projecteur ne soient pas obstruées. Si le projecteur s'échauffe excessivement, ceci risquera de réduire sa durée de service et de causer des accidents graves.

• Si le projecteur ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise courant.

Attention

NE PLACEZ PAS LE PROJECTEUR DANS UN ENDROIT COMPORTANT DES CORPS GRAS, DE L'HUMIDITE OU DE LA FUMEE, DANS UNE CUISINE PAR EXAMPLE, POUR EVITER DE CAUSER UNE PANNE OU UN DESASTRE. SI LE PROJECTEUR ENTRE EN CONTACT AVEC DE L'HUILE OU DES PRODUITS CHIMIQUES, IL RISQUERA D'ETRE ENDOMMAGE.

Attention

Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment.

VEUILLEZ LIRE ET CONSERVER CE MODE D'EMPLOI POUR REFERENCE ULTERIEURE.

Lisez toutes les instructions de sécurité et d'utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservez-les pour référence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N'utilisez pas de nettoyant liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d'un orage, ou si l'appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dus aux éclairs et aux sautes de tension.

N'exposez pas cet appareil à la pluie ou ne l'utilisez pas près de l'eau... par exemple dans un sous-sol humide, après une piscine, etc.

N'utilisez pas d'accessoires non recommandés par le fabricant, car ils peuvent être dangereux.

Ne placez pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causer de graves blessures à un enfant ou un adulte, et d'être gravement endommagé. N'utilisez qu'un chariot ou un support recommandé par le fabricant, ou vendu avec le projecteur. L'installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d'installation approuvé par le fabricant.

L'ensemble projecteur/chariot doit être manipulé avec soin. Des arrêts brusques, une force excessive ou des surfaces irrégulières peuvent faire se renverser le chariot.

Des fentes et des ouvertures dans le coffret, à l'arrière et en dessous, sont prévues pour la ventilation, pour assurer un fonctionnement fiable et pour éviter que l'appareil surchauffe.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d'autres objets, et les ouvertures inférieures ne doivent pas être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximité d'un radiateur ou d'une sortie de chauffage.

Ce projecteur ne doit pas être placé dans une installation encastrée telle qu'un meuble-bibliothèque, sans qu'une ventilation adéquate ne soit prévue.

N'introduisez pas d'objets d'aucune sorte dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court-circuiter des pièces, ce qui pourrait causer un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur.

N'installez pas le projecteur à proximité des conduits de ventilation d'un climatiseur.

Ce projecteur ne doit fonctionner que sur une source d'alimentation conforme aux normes indiquées sur l'étiquette. En cas de doute, consultez votre revendeur/agréé ou la compétence d'électricité locale.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge électrique. Ne placez aucun poids sur le cordon d'alimentation. Ne placez pas ce projecteur à un endroit où le câble d'alimentation risquera d'être piétiné et endommagé.

N'essayez jamais de réparer ce projecteur vous-même car l'ouverture ou le retrait de couvercles peut vous exposer à des tensions élevées dangereuses ou à d'autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranchez le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants:

a. Lorsque le cordon ou la fiche d'alimentation sont endommagés ou effilochés. b. Si du liquide a été renversé sur le projecteur. c. Si le projecteur a été exposé à la pluie ou à l'eau. d. Si le projecteur ne fonctionne pas normalement lorsque vous suivez correctement les instructions. Réglez uniquement les commandes indiquées dans le mode d'emploi car un réglage incorrect d'autres commandes peut causer des dommages exigeant l'intervention d'un technicien qualifié pour effectuer de gros travaux de réparation pour remettre le projecteur en état de marche. e. Si le projecteur est tombé ou si le coffret est endommagé. f. Lorsque les performances du projecteur se dégradent, il faut faire réparer l'appareil.

Lorsque des pièces de rechange sont requises, assurez-vous que le technicien a utilisé des pièces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la pièce originale. Les substitutions de pièces non autorisées peuvent causer un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d'entretien, demandez au technicien de faire les vérifications de sécurité habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

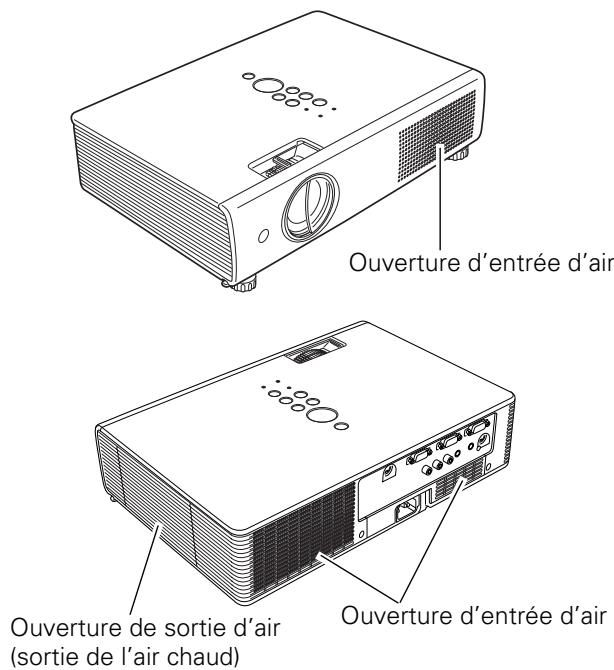

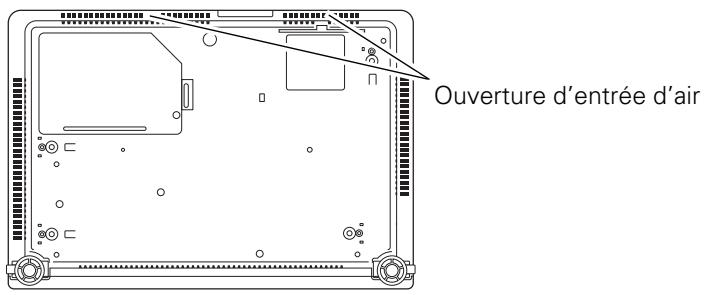

Circulation de l'air

Le coffret comporte des ouvertures pour la ventilation, afin d'assurer le bon fonctionnement du produit et de le protégber contre la surchauffe; ces ouvertures ne doivent pas être obstruées ou recouvertes par un objet.

Attention

L'air chaud est expulsé par les ouvertures de sortie d'air. Lorsque vous utilisez ou que vous installez le projecteur, prenez les précautions suivantes.

• Ne placez pas d'objets inflammables ou de bombe aérosol à proximité du projecteur, car de l'air chaud est expulsé par les ouvertures de ventilation.
• Veillez à ce que les ouvertures de sortie d'air soient situées à au moins 1 m des objets environnants.
• Ne touchez pas les parties périphériques de l'ouverture de sortie d'air, en particulier les vis et les pièces métalliques. Ces parties deviennent chaudes lorsque le projecteur fonctionne.
• Ne posez pas d'objets sur le coffret. Les objets posés sur le coffret risquent non seulement d'être endommagés, mais aussi ils risquent de s'enflammer sous l'effet de la chaleur dégagée par le projecteur.

Les ventilateurs dont le projecteur est équipé assurent son refroidissement. La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.

Déplacement du projecteur

Lorsque vous déplacez le projecteur, fermez l'obturator coulissant et rétractez les pieds réglables pour éviter d'endommager la lentille et le coffret de l'appareil.

Si vous n'utilisez pas le projecteur pendant une période prolongée, mettez-le dans un étui ajusté pour protéger le projecteur.

Precaution pour le transport du projecteur

• Évitez absolument de laisser tomber ou de percuter le projecteur, sinon il pourrait subir des dommages ou présenter des anomalies de fonctionnement.
• Pour transporter le projecteur, utilisez un étui de transport ajusté.
• Ne confiez le transport du projecteur à un agent de transport qu'après l'avoir mis dans un étui de transport adéquat. Sinon, le projecteur risquerait d'être endommagé. Pour faire transporter le projecteur par un agent de transport, demandez conseil à votre revendeur.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.

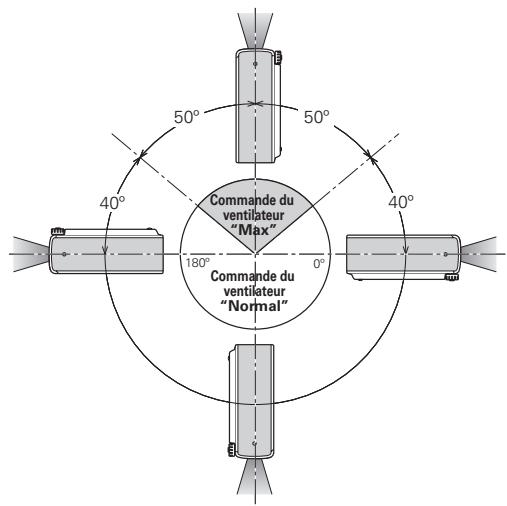

Installation du projecteur à une position correcte

Utilisez correctement le projecteur en le plaçant à des positions correctes. Si vous le placez à une position incorrecte, vous risquez de réduire la durée de vie de la lampe, de causer un accident grave ou un incendie. Ce projecteur peut projeter l'image vers le haut, vers le bas, ou vers l'arrière, perpendiculairement au plan de l'écran, comme indiqué sur l'illustration ci-dessous.

Côté inférieur dirige vers le bas (position ordinaire)

Côté avant dirige vers le haut

Côté inférieur dirige vers le haut

Côté avant dirigé vers le bas

Réglages de la commande du ventilateur sur Max dans le menu Réglages lorsque le projecteur est incliné dans une plage de +40 degrés à +140 degrés par rapport au plan horizontal (p.49).

Précautions pour le positionnement

Lorsque vous installez le projecteur, évitez de le placer comme suit.

Ne penchez pas le projecteur de plus de 10 degrés d'un côté à l'autre.

Ne placez pas le projecteur sur l'un de ses côtés pour projeter une image.

Pour la projection vers le haut, n'inclinez pas le projecteur de plus de 10 degrés vers la droite et vers la gauche.

Pour la projection vers le bas, n'inclinez pas le projecteur de plus de 10 degrés vers la droite et vers la gauche.

Avis de la commission fédérale des communications

Remarque : Cet appareil a été testé et jugé conforme aux limites des appareils numériques de la classe B, conformément à l'article 15 des règlements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il pourra produire des interférences affectant négativement les communications radio. Toutefois, il n'est pas garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil cause des interférences affectant négativement la réception des émissions de radio et de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, nous conseillons à l'utilisateur d'essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes:

• Modifier l'orientation de l'antenne de réception, ou la placer à un autre endroit. Éloigner l'équipement du récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien de radio/télévision compétent.

L'utilisation d'un câble gainé est nécessaire pour que l'installation soit conforme aux limites de la classe B de la section B de l'article 15 des jugements FCC. N'effectuez aucun changement ou modification de l'équipement qui ne soit pas spécifique dans les instructions. Si vous effectuez de tels changements ou modifications, on pourrait demander d'arrêter d'utiliser l'équipement.

Numéro(s) de modèle : PLC-XU101

Nom commercial : SANYO

Partie responsable : SANYO FISHER COMPANY

N° de téléphone : [phone]

NORMES du CORDON d'alimentation secteur

Le cordon d'alimentation secteur fourni avec ce projecteur est conforme aux normes d'utilisation du pays où vous l'avez acheté.

Cordon d'alimentation secteur pour les états-unis et le canada:

Le cordon d'alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA).

Le cordon d'alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant. N'essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

Cordon d'alimentation secteur pour le royaume-uni:

Ce cordon est déjà équippé d'une fiche moulée possédant un fusible, dont la valeur est indiquée sur la face de la broche de la fiche. Si vous nevez remplacer le fusible, un fusible BS 1362 de même calibre approuvé par ASTA et portant la marque doit être utilisé. Si le cache du fusible est détachable, n'utilisez jamais la fiche sans son cache.

Si vous avez besoin de remplacer le fusible, veillez à ce qu'il soit d'une couleur identique à celle que vous pouvez voir sur la face de la broche de la fiche (rouge ou orange). Vous pouvez vous procurer les caches de fusibles au service des pièces indiqué dans votre mode d'emploi. Si la fiche fournie n'est pas adaptée à votre prise de courant, veillez la couper et la détruire.

Vous devez préparer correctement l'extrémité du cordonouple et fixer la fiche adequate.

Avertissement: il est dangereux d'introduire une FICHE dont le CORDON flexible est DENUDE dans une prise de courant sous tension.

Les fils du cordon secteur de cet appareil possèdent des couleurs correspondant aux codes suivants:

Vert et jaune. Masse

Bleu Neutre

Brun. Conducteur

Comme les couleurs des fils du cordon secteur de cet appareil peuvent ne pas correspondre aux marques de couleurs identifiant les bornes de votre fiche, procédez comme suit:

Le fil vert et jaune doit être connecté à la borne de la fiche marquée de la lettre E ou du symbole de masse de sécurité 12, ou colorée en vert ou en vert et jaune.

Le fil bleu doit être connecté à la borne marquée de la lettre N ou colorée en noir.

Le fil brun doit être connecté à la borne marquée de la dette L ou colorée en rouge.

Avertissement: cet appareil DOIT etre MIS a la MASSE.

LA PRISE DE COURANT DOIT ETRE INSTALLEE A PROXIMATE DE L'APPAREIL, ET ETRE FACILEMENT ACCESSIBLE.

① Bague de zoom (2) Récepteur de télécommande infrarouge ③ Bague de mise au point (4) Lentille de projection ⑤ Levier de l'obturator à coulisse (6) Commandes et témoins sur le projecteur ⑦ Ouverture de sortie d'air

Attention

L'air chaud est expulsé par l'ouverture de sortie d'air. Ne placez pas d'objets sensibles à la chaleur à proximité de ce côté.

Haut-parleur ⑨ Ouverture d'entrée d'air 10 Bornes et connecteurs ⑪ Connecteur de cordon d'alimentation 12 Couvercle de la lampe 13 Filtre 14 Pieds réglables

*Logement de sécurité kensington*

Ce logement a été conçu pour un verrou

Kensington utilise pour empêcher tout vol du projecteur.

*Kensington est une marque déposée de ACCO Brands Corporation.

Borne arrière

Ce connecteur est utilisé pour effectuer des travaux d'entretien sur le projecteur.

Branchez l'ordinateur ou le signal de sortie vidéo component (ou Scart RGB) à cette borne.

Utilisez le câble VGA fourni ou un câble VGA-component (non fourni).

Cette borne peut être utilisée pour émettre le signal entrant de la borne COMPUTER IN 1 ou de la borne COMPUTER IN 2/COMPONENT IN vers l'autre moniteur (p.15, 17).

Connectez la sortie d'ordinateur à cette borne (p.15).

Branchez la sortie S-VIDEO de l'appareil vidéo à ce connecteur (p. 16).

Branchez la sortie audio de l'équipement vidéo connecté à ⑤ ou ⑨ à ce connecteur. Pour un signal audio mono (connecteur audio unique), branchez-la au connecteur L (MONO) (p.16).

Branchez la sortie audio (stéréo) d'un ordinateur ou d'un équipement vidéo branché à ② ou ④ à ce connecteur (p.15, 17).

Branchez un amplificateur audio extérieur à ce connecteur (p.15 - 17).

Cette borne émet les sons par la borne AUDIO IN (6 ou 7).

9 S-video IN

Branchez la sortie S-VIDEO de l'appareil vidéo à ce connecteur (p. 16).

① Témoin de remplacement de la lampe (LAMP REPLACE)

Ce témoin s'allume en jaune lorsque la durée de vie de la lampe du projecteur arrive à sa fin (p. 54, 60).

② Touche d'alimentation/attente (on/stand-by)

Utilisée pour allumer et éteindre le projecteur (p. 19, 20).

③ Touche d'ordinateur 1 (COMPUTER 1)

Sélectionnez la source d'entrée ORDINATEUR 1 (p. 26).

4 Touche de VIDEO

Sélectionnez la source d'entrée VIDEO (p.35).

5 Touches de pointage ▲▼ △▶ (volume +/-)

• Sélectionnent un élément ou réglement une valeur sur le menu à l'écran (p.21).
• Effectuent un panning de l'image en mode de ZOOM DIGITAL + (p.34).
• Réglement le niveau du volume (Touches de POINTAGE ) (p.23).

6 Bouton de selection (SELECT)

• Exécute l'élément sélectionné. (p.21)

-Agrandit/compresse l'image en mode de ZOOM DIGITAL (p.34).

7 Témoin d'avertissement (WARNING)

• Ce témoin s'allume en rouge lorsque le projecteur a détecté une anomalie.

-Il clignote en rouge lorsque la température interne du projecteur dépasse les limites d'utilisation (p.51, 60).

Témoin d'alimentation (POWER)

• Ce témoin s'allume en rouge lorsque le projecteur est en mode veille.

-Il s'allume en vert pendant les opérations.

Il clignote en vert en mode d'extinction automatique (p.46, 60).

9 Touche d'ordinateur 2 (COMPUTER 2)

Sélectionnez la source d'entrée ORDINATEUR 2 (p. 26, 36).

10 Touche MENU

Utilisé pour ouvrir ou fermer le menu à l'écran (p.21).

Télécommande

Touche d'ALIMENTATION/ATTENTE (ON/STAND-BY)

Utilisée pour allumer et éteindre le projecteur.

Touche de VIDEO

Sélectionnez la source d'entrée VIDEO. (p. 24, 35)

Touche d'ORDINATEUR (COMPUTER)

Sélectionnez la source d'entrée ORDINATEUR. (p.24, 26, 36)

④ Touche de MENU

Utilisée pour ouvrir ou fermer le menu à l'écran. (p.21)

⑤ Touches de POINTAGE ▲▼ △▶ (VOLUME +/-)

• Sélectionnent un élément ou règlent une valeur sur le menu à l'écran. (p.21)
• Effectuent un panning de l'image en mode de ZOOM DIGITAL+. (p.34)
• Réglement le niveau du volume. (Touches de POINTAGE ) (p.23)

⑥ Bouton de SELECTION (SELECT)

• Exécute l'élément sélectionné. (p.21)

-Agrandit/compresse l'image en mode de ZOOM DIGITAL. (p.34)

Touches de ZOOM DIGITAL (D. ZOOM) ▲▼

Agrandissement et réduction des images au zoom. (p. 25, 34)

⑧ Touche d'ARRET SUR IMAGE (FREEZE)

Immobilise l'image. (p.24)

Touche SANS IMAGE (NO SHOW)

Eteint momentanément l'image sur l'écran. (p.25)

10 Touche LAMP CONTROL

Sélectionne un mode de lampe. (p. 25, 46)

1 Touche de COUPURE DU SON (MUTE)

Coupe le son. (p.23)

12 Touche de MINUTERIE (P-TIMER)

Actionne la fonction de minuterie (P-TIMER). (p.25)

Touche d'IMAGE

Sélectionnez un mode d'image. (p. 25, 31, 38)

14 Touche de REGLAGE PC AUTO (AUTO PC)

Ajuste automatiquement l'image de l'ordinateur à son réglage optimal. (p. 25, 28)

15 Touche de TRAPEZE (KEYSTONE)

Corrige la déformation du trapèze. (p.24, 42)

Pour garantir la sécurité des opérations, veuillez observer les précautions suivantes:

• Ne pliez pas, ne laissez pas tomber la télécommande, ne l'exposez pas à l'humidité ou à la chaleur. - Pour le nettoyage, utilisez un chiffon doux et sec. N'appliquez pas de benzine, de diluant, de produit vaporisé ou de produit chimique sur la télécommande.

Installation des piles de la télécommande

1 Retirez le couvercle du compartiment des piles.

2 Installez des piles neuves dans le compartiment.

3 Replacez le couvercle du compartiment des piles.

2 piles format AA Pour assurer une bonne orientation des polarités (+ et -) veillez à ce que les bornes des piles soient fermement en contact avec les broches du logement.

Pour vous assurer d'un fonctionnement correct, respectez les précautions suivantes.

Utilisez (2) piles format AA ou LR6 au alcalines. - Remplacez toujours les piles par paires. - N'utilisez pas une nouvelle pile avec une pile usée. - Évitez tout contact avec de l'eau ou d'autres liquides. - N'exposez pas les télécommandes à une humidité excessive ou à la chaleur. - Ne faites pas tomber la télécommande. - Si les piles ont fuit dans la télécommande, essuyez le compartiment des piles et installez de nouvelles piles. - Risque d'explosion si les piles sont remplacées par un type de piles incorrect. - Jetez les piles usées conformément aux instructions.

Plage d'utilisation de la télécommande

Dirigez la télécommande vers le projecteur (récepteur de télécommande infrarouge) lorsque vous appuyez sur une touche. La plage de fonctionnement maximale de la télécommande est de 5m environ, de l'arrête ou de l'avant du projecteur.

Positionnement du projecteur

Pour le positionnement du projecteur, reportez-vous aux illustrations ci-dessous. Le projecteur doit être placé horizontalement par rapport à l'écran plat.

• La luminosité de la salle a une grande influence sur la qualité de l'image. Il est conseillé de baisser l'éclairage ambiant pour obtenir des images plus belles.
• Les valeurs indiquées ci-dessous sont approximatives, et peuvent être différentes des valeurs réelles.

Taille d'écran (L x H) mm Taux d'aspect 4 : 3	33"	40"	100"	150"	200"	300"
	671 x 503	813 x 610	2032 x 1524	3048 x 2286	4064 x 3048	6096 x 4572
Zoom (min.)	1,3 m	1,6m	4,0 m	6,1 m	8,1 m	—
Zoom (max.)	—	1,3m	3,3 m	5,0 m	6,7 m	10,0 m

Pieds régables

Vous pouvez régler l'angle de projection jusqu'à 9 degrés environ à l'aide des pieds régulables.

Soulevez l'avant du projecteur et tirez les verrous des pieds des deux côtés du projecteur.

Libérez les verrous des pieds pour verrouiller les pieds régables, et tournez les pieds régables pour ajuster la position et l'inclinaison.

Vous pouvez régler manuellement la déformation du trapèze de l'image projetée en utilisant la télécommande ou l'opération par menu (p.24, 42).

Câbles utilisés pour la connexion

• Cables VGA (mini D-sub 15 broches)*
• Cables audio

Un câble est fourni; les autres câbles ne sont pas fournis avec le projecteur.

• Entrez le son à la borne COMPUTER / COMPONENT AUDIO IN lorsque vous utilisez la borne COMPUTER IN 1 et COMPUTER IN 2 / COMPONENT IN comme entrée.
• Lorsque vous branchez la sortie AUDIO OUT à un équipement audio extérieur, le haut-parleur intégré du projecteur est déconnecté.

Débranchez les cordons d'alimentation du projecteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Câbles utilisés pour la connexion

• Câble vidéo et audio (RCA x 3)
• Câble S-VIDEO
• Cable audio

(Les câbles ne sont pas fournis avec le projecteur.)

• Lorsque vous branchez la sortie AUDIO OUT à un équipement audio extérieur, le haut-parleur intégré du projecteur est déconnecté.
• La connexion du connecteur S-VIDEO a priorité sur la connexion du connecteur VIDEO lorsque vous sélectionnez AUTO dans le menu d'entrée (p. 35).

Débranchez les cordons d'alimentation du projecteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Câbles utilisés pour la connexion

(Les câbles ne sont pas fournis avec le projecteur.)

• Lorsque vous branchez la sortie AUDIO OUT à un équipement audio extérieur, le haut-parleur intégré du projecteur est déconnecté.
• Pour plus de détails concernant la commande de câbles en option, reportez-vous à la page 63.
• Le signal SCART RGB ne peut pas être émis par la borne MONITOR OUT.

Débranchez les cordons d'alimentation du projeteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Branchement du cordon d'alimentation secteur

Ce projecteur utilise une tension nominale d'entrée de 100-120 V CA ou 200-240 V CA. Le projecteur fera automatiquement la sélection de la tension d'entrée correcte. Il est inconçu pour fonctionner avec des systèmes d'alimentation monophasé avec conducteur neutre de prise de terre. Pour réduire les risques de décharge électrique, ne branchez pas le projecteur dans un autre type de système d'alimentation.

Consultez votre revendeur autorisé ou un centre de service en cas de doute sur l'alimentation actuellement utilisée.

Branchez le projecteur à l'équipement périphérique avant d'allumer le projecteur.

Attention

Par mesure de sécurité, débranchez le cordon d'alimentation secteur lorsque vous n'utilisez pas l'appareil. Lorsque ce projecteur est raccordé à une prise de courant par le cordon d'alimentation secteur, l'appareil est en mode d'attente et consomme une petite quantité de courant.

Branchez le cordon d'alimentation secteur (fourni) au projecteur. La prise de courant doit se trouver à proximité de cet appareil et être facilement accessible.

REMARQUE CONCERNANT LE CORDON D'ALIMENTATION Le cordon d'alimentation secteur doit être conforme aux normes d'utilisation en vigueur dans le pays où vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous reférant au tableau ci-dessous; il faut utiliser le cordon d'alimentation secteur ajustat. Si le cordon d'alimentation secteur fourni n'est pas adapté à la prise secteur, adressez-vous à votre revendeur.
Côté projecteur	Côté prise secteur
Vers le connecteur du cordon d'alimentation du projecteur.	Pour les Etats-Unis et le Canada Masse Vers la prise secteur. (120 V CA)	Pour l'Europe continentale Vers la prise secteur. (200 - 240 V CA)	Pour le Royaume-Uni Vers la prise secteur. (200 - 240 V CA)

Mise sous tension du projecteur

1. Accomplir tous les branchements périphériques (avec l'ordinateur, le magnétoscope, etc.) avant d'allumer le projecteur. 2. Branchez le cordon d'alimentation secteur du projecteur dans une prise secteur. Le témoin POWER clignote en rouge pendant un moment puis s'allume continuellement en rouge. Ouvrez l'obturateur à coulisse en glissant le levier de ce dernier (reportez-vous à la page 53). 3. Appuyez sur la touche ON/STAND-BY du projecteur ou de la télécommande. Le témoin POWER devient vert, et les ventilateurs s'enclenchent. L'affichage de préparatifs apparait sur l'écran et le compte à rebours commence. 4. Une fois le compte à rebours terminé, la source d'entrée sélectionnée en dernier et l'icone d'état du commande de lampe (reportez-vous à la page 46) apparaissent sur l'écran. Si le projecteur est verrouillé avec un code PIN, la boîte de dialogue Entrée du code PIN apparait. Entrez le code PIN comme indiqué ci-dessous.

Entrer un code PIN

Utilisez les touches de POINTAGE ▲▼ pour entrer un chiffre. Appuyez sur la touche de POINTAGE ▶ pour fixer le chiffre, et placez le pointeur à cadre rouge sur la case suivante. Le chiffre est alors changé en “*”. Si vous avez fixé un chiffre incorrect, utilisez la touche de POINTAGE ↓ pour placer le pointeur sur le chiffre que vous pouvez corriger, puis entrez le chiffre correct.

Répétez cette étape pour accomplir l'entrée d'un numéro à quatre chiffres.

Après avoir entré le numéro à quatre chiffres, placez le pointeur sur "Installer". Appuyez sur le bouton de SELECTION afin de pouvoir commencer à utiliser le projecteur.

Si vous avez entré un code PIN incorrect, "Code PIN" et le numéro ( ) deviennent rouges pendant un instant. Refaites les opérations depuis le début pour entrer le code PIN correct.

Qu'est-ce qu'un code PIN?

Un code PIN (numéro d'identification personnel) est un code de sécurité qui permet à la personne qui le connait d'utiliser le projecteur. En établissant un code PIN, vous empêchez toute utilisation du projecteur par des personnes non autorisées.

Un code PIN est un numéro à quatre chiffres. Pour plus de détails concernant l'opération de verrouillage du projecteur avec votre code PIN, reportez-vous à la rubrique Fonction de Verrouillage par code PIN dans la section Réglages à la page 48.

Precaution d'utilisation du code PIN

Si vous oubliez votre code PIN, il ne sera plus possible de mettre le projecteur en marche. Etablissez un nouveau code PIN avec le plus grand soin, écrivez-le dans la colonne à la page 65 de ce manuel, et conservez-le à portée de main. Si vous perdez ou oubliez le code PIN, adressez-vous à votre revendeur ou à un centre de service.

L'affichage de préparatifs disparaît après 30 secondes.

Source d'entrée sélection et commande de lampe

État de la commande de lampe

Pour plus de détails concernant l'état de contrôle de la lampe, reportez-vous à la page 46.

• Il est possible que les icônes d'alarme de filtrage et de remplacement de la lampe apparaisent sur l'écran selon l'état d'utilisation du projecteur.

Boîte de dialogue entrée du code PIN

Une fois que l'icône OK a disparu, vous pouvez utiliser le projecteur.

Remarques:

• Lorsque la fonction de Sélection logo est hors circuit, le logo n'apparaît pas sur l'écran (p.43). Lorsque "Arrêt capte à reb." ou "Off" est sélectionné dans la fonction Affichage, le compte à rebours n'apparaît pas sur l'écran (p.42).
• Pendant la durée du compte à rebours, toutes les opérations sont inutilisables.
• Si vous n'entrez pas le numéro de code PIN correct pendant 3 minutes après que la boîte de dialogue du code PIN soit apparue, le projecteur s’éteindra automatiquement.
• "1234" a été réglé comme code PIN initial à l'usine. Lorsque la fonction de Recherche d'entrée est réglée sur On2, le signal d'entrée sera recherché automatiquement (p.45).

Mise hors tension du projecteur

1 Appuyer sur la touche ON/STAND-BY de la télécommande ou du projecteur; le message "Éteindre?" apparait sur l'écran. 2 Appuyez à nouveau sur la touche ON/STAND-BY pour éteindre le projecteur. Le témoin POWER se met à clignoter en rouge, et les ventilateurs de refroidissement continuent à fonctionner. (Vous pouvez sélectionner le niveau du silence de ventilateur et de la vitesse de rotation. Reportez-vous à la section "Puisance ventilation" à la page 49.) À ce moment, vous pouvez déconnecter le cordon d'alimentation secteur, même si les ventilateurs fonctionnent toujours. 3 Une fois que le projecteur a suffisamment refroidi, le témoin POWER cesse de clignoter, et vous pouvez alors allumer le projecteur. Une fois que le projecteur a complètement refroidi, débranchez le cordon d'alimentation secteur.

POUR CONSERVER LA DUREE DE VIE DE LA LAMPE, ATTENDEZ AU MOINS CINQ MINUTES AVANT D'ETEINDRE LA LAMPE APRES L'AVoir ALLUMEE.

Remarques:

• Lorsque la fonction de Démarrage rapide est activée, le projecteur est allumé automatiquement en connectant simplement le cordon d'alimentation secteur à une prise secteur (p.46).
• NE FAITES PAS FONCTIONNER LE PROJECTEUR CONTINUELLEMENT SANS AUCUN INTERRUPTION. L'UTILISATION CONTINUE RISQUE DE DIMINUER LA DUREE DE VIE DE LA LAMPE. ETEIGNEZ LE PROJECTEUR ET LAISSEZLE ETEINT PENDANT ENVIRONUNE HEURE PAR 24 HEURES.
• La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi. - Si le témoin WARNING clignote ou s'allume en rouge, reportez-vous à la section "Témoin WARNING" à la page 51.
• Pendant que le témoin POWER clignote, le refroidissement de la lampe est en cours et il est impossible d'allumer le projecteur. Attendez que le témoin POWER soit devenu rouge avant de allumer le projecteur.
• Le ventilateur cessera de tourner directement si vous débranchez le cordon d'alimentation secteur immédiatement après avoir éteint le projecteur.
• Il sera possible d'allumer le projecteur après que le témoin POWER soit devenu rouge. Le délai d'attente pour redémarrer le projecteur sera réduit lorsque le traitement de mise hors tension normal pour le refroidissement par ventilateur est terminé, en comparaison du délai nécessaire lorsque vous débranchez le cordon d'alimentation secteur immédiatement après avoir éteint le projecteur.

Le message disparaît après 4 secondes.

Utilisation du menu à l'écran

Vous pouvez régler ou configurer le projecteur en utilisant le menu à l'écran. Pour plus de détails concernant la procédure utilisée pour effectuer les réglages, reportez-vous aux sections correspondantes dans ce mode d'emploi.

1 Appuyez sur la touche MENU du projecteur ou de la télécommande pour afficher le menu à l'écran. 2 Utilisez les touches de POINTAGE pour sélectionner une icône de menu. Utilisez les touches de POINTAGE pour sélectionner un élément dans le menu sélectionné. 3 Appuyez sur le bouton de SELECTION pour faire apparaitre les données de l'élément. Utilisez les touches de POINTAGE pour régler les valeurs.

Pour fermer le menu à l'écran, appuyez à nouveau sur la touche MENU.

• L'élément sélectionné ne sera opérationnel que quand vous aurez appuyé sur le bouton de SELECTION.

Commandes sur le projecteur

Télécommande

Barde menu

Pour plus de détails concernant les fonctions, reportez-vous à l'Arborescence des menus aux pages 58 et 59.

Réglage du zoom et de la mise au point

Tournez la bague de zoom pour agrandir ou réduire l'image au zoom.

Tournez la bague de mise au point pour régler la mise au point de l'image projetée.

Volume

Appuyez sur la touche VOLUME + / - du projecteur ou de la télécommande pour régler le volume. La zone de dialogue du volume apparait sur l'écran pendant quelques secondes.

Supp. son

Appuyez sur la touche MUTE des télécommandes pour couper le son. Pour rétablir le son à son niveau précédent, appuyez à nouveau sur la touche MUTE ou appuyez sur la touche VOLUME +/-

La fonction Supp. son affecte aussi le connecteur AUDIO OUT.

Opération par menu

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icone de menu SON.

2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'élément voulu, puis appuyez sur le bouton de SELECTION.

Volume

Appuyez sur la touche de POINTAGE pour augmenter le volume, et appuyez sur la touche de POINTAGE pour diminuer le volume.

Supp. son

Appuyez sur les touches de POINTAGE ↓▶ pour couper le son. L'affichage de la boîte de dialogue passe sur "On" et le son est coupé. Pour rétablir le son à son niveau précédent, appuyez à nouveau sur les touches de POINTAGE ↓▶.

Télécommande

Appuyez sur la touche MUTE pour permettre la fonction de coupure du son en ou hors circuit. L'affichage disparaît après 4 secondes.

Menu son

Fermez le menu du son.

Fonctionnement de la télécommande

Pour certaines opérations utilisées fréquemment, il est conseillé d'utiliser la télécommande.

Vous pouvez effectuer l'opération voulue en appuyant simplement sur l'une des touches, sans avoir à afficher le menu à l'écran.

Touche computer /VIDEO

Appuyez sur la touche COMPUTER ou VIDEO de la télécommande pour sélectionner la source d'entrée.

Pour plus de détails, reportez-vous aux pages 26, 35, 36.

Touche FREEZE

Appuyez sur la touche FREEZE de la télécommande pour immobiliser l'image sur l'écran. Pour annuler la fonction d'arrêt sur image, appuyez de nouveau sur la touche FREEZE ou appuyez sur n'importe quelle autre touche.

Telecommande

Touche KEYSTONE

Si une image projetée comporte une déformation du trapèze, corrigez l'image à l'aide du réglage Trapèze.

Appuyez sur la touche KEYSTONE de la télécommande.

La boîte de dialogue de "Trapèze" apparait.

Corrigez la déformation du trapèze en appuyant sur les touches de POINTAGE ▲▼.

Le réglage du trapèze peut être mémorisé. (p.42)

Réduisez la largeur supérieure en appuyant sur la touche de POINTAGE ▲.

Réduisez la largeur inférieure en appuyant sur la touche de POINTAGE .

Trapeze

• Les flèches sont blanches si aucune correction n'est effectuée.
• La flèche de la direction corrigée devient rouge.
• La flèche disparaît à la correction maximum.
• Si vous appuyez à nouveau sur la touche KEYSTONE de la télécommande pendant que la boîte de dialogue du trapèze est affichée, le réglage de trapèze sera annulé.
• La plage réglable peut être limitée selon le signal d'entrée.

• Pour plus de détails concernant les autres touches, reportez-vous à la page suivante.

Touche AUTO PC

Pour utiliser la fonction Réglage PC auto., appuyez sur la touche AUTO PC de la télécommande. Pour plus de détails, reportez-vous à la page 28.

Touches d. ZOOM

Appuyez sur les touches D. ZOOM de la télécommande pour agrandir et réduire les images au zoom. Pour plus de détails, reportez-vous à la page 34.

Touche NO SHOW

Appuyez sur la touche NO SHOW de la télécommande pour faire apparaitre une image entièrement noire. Pour retourner à la normale, appuyez de nouveau sur la touche NO SHOW ou appuyez sur n'importe quelle autre touche. Lorsqu'une image projetée est capturée et établie comme "Utilisateur" dans la Sélection logo (p.43), l'écran change comme suit à chaque pression sur la touche NO SHOW.

image noire → image capturée → image normale →

Touche IMAGE

Appuyez sur la touche IMAGE de la télécommande pour sélectionner un mode d'image soulu sur l'écran. Pour plus de détails, reportez-vous aux pages 31, 38.

Touche P-TIMER

Appuyez sur la touche P-TIMER de la télécommande. L'affichage de la minuterie "00:00" apparait sur l'écran et la minuterie commence à compter le temps (00:00 - 59:59). Pour arrêter la minuterie, appuyez sur la touche P-TIMER. Ensuite, appuyez à nouveau sur la touche P-TIMER pour annuler la fonction de minuterie.

Touche LAMP control

Appuyez sur la touche LAMP CONTROL de la télécommande pour sélectionner le mode de lampe désiré pour changer la luminosité de l'écran.

A Auto......... luminosité contrôlée en fonction du signal d'entrée Haut....... Plus lumineux que le mode Normal. Normal...... luminosité normale Mode eco... diminue la luminosité, réduit la consommation de courant de lampe, et allonge la durée de vie de la lampe.

Telecommande

• Pour les autres touches, reportez-vous à la page précédente.

Le message disparaît après 4 secondes.

Affichage du Programmateur P

Opération directe

Choisissez soit Ordinateur 1 soit Ordinateur 2 en appuyant sur la touche COMPUTER 1 ou COMPUTER 2 sur le projecteur, ou appuyez sur la touche COMPUTER sur la télécommande.

Avant d'utiliser ces touches, il faut sélectionner la source d'entrée correcte en utilisant l'opération par menu, comme indiqué ci-dessous.

Commandes sur le projecteur

Telecommande

Opération par menu

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu ENTREE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge soit sur Ordinateur 1 ou Ordinateur 2, puis appuyez sur le bouton de SELECTION. 3 Lorsque you selectionnez Ordinateur 1, la source d'entrée sera selectionnee directement. Lorsque you selectionnez Ordinateur 2, le menu de selection de source apparait. Placez le pointeur sur RGB puis appuyez sur le bouton de SELECTION.

Menu ENTREE

Remarques:

• L'ordinateur I accepte uniquement le signal RGB.
• Lorsque la fonction de Recherche d'entrée est réglée sur On1 ou On2, le signal d'entrée sera recherché automatiquement (p.45).

Sélection du système d'ordinateur

Ce projecteur s'accorde automatiquement sur différents types d'ordinateurs basés sur VGA, SVGA, XGA, SXGA, WXGA ou UXGA grâce à son système de multibalayage et à son Réglage PC auto. Si Ordinateur est sélectionné comme source de signal, ce projecteur détecte automatiquement le format du signal et s'accorde pour projeter une image correcte sans qu'il soit nécessaire d'effectuer d'autres réglages. (Les formats de signal disponibles dans ce projecteur sont indiqués à la page 61.)

Il est possible qu'un des messages suivants apparaisse lorsque :

Lorsque le projecteur ne peut pas reconnaître le signal connecté comme système d'ordinateur disponible dans ce projecteur, la fonction de Réglage PC auto est actionnée pour régler le projecteur et le message "Auto" apparait sur l'icone du menu SYSTEME D'ORDINATEUR. Lorsque l'image n'est pas produite correctement, il faut effectuer un réglage manuel (p.29, 30).

Aucun signal d'entrée ne parvient de l'ordinateur. Vérifiez si le branchement de l'ordinateur au projecteur est bien correct. ("Guide de dépannage" p.56).

Réglage préréglé d'utilisateur dans le menu REGLAGE D'ORDINATEUR. Les données de réglage peuvent être mémorisées en Mode 1 - 5 (p.29, 30).

L'un des systèmes d'ordinateur disponibles dans ce projecteur est nécessaire. Le projecteur peut afficher un système ajusté disponible dans le projecteur.

Les modes Mode 1 et SVGA 1 sont disponibles à titre d'exemples.

Sélection manuelle du système d'ordinateur

Vous pouvez aussi sélectionner manuellement le SYSTEME D'ORDINATEUR.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu SYSTEME D'ORDINATEUR. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge sur le système voulu, puis appuyez sur le bouton de SELECTION.

Menu SYSTEME D'ORDINATEUR

Menu SYSTEME D'ORDINATEUR

Réglage PC auto

La fonction Réglage PC auto. permet de régler automatiquement les éléments Synchro fine, Total de points, Horizontal et Vertical pour s'adapter à votre ordinateur. La fonction Réglage PC auto. peut être utilisée comme suit.

Opération directe

Vous pouvez actionner directement la fonction Réglage PC auto. en appuyant sur la touche AUTO PC de la télécommande.

Telecommande

Réglage PC auto.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'ORDINATEUR. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur Réglage PC auto, puis appuyez deux fois sur le bouton de SELECTION.

Mémorisation des données de réglage:

Les paramètres de réglage de fonction de réglage automatique de l'ordinateur peuvent être mémorisés dans le projecteur. Lorsque les paramètres ont été mémorisés, le réglage peut être effectué simplement en sélectionnant Mode dans le menu SYSTEME D'ORDINATEUR (p.27). Reportez-vous à la section "Mémoriser" à la page 30.

• Sur certains ordinateurs, les éléments Synchro fine, Total de points, Horizontal et Vertical ne peuvent pas être réglés complètement par cette fonction de Réglage PC auto. Lorsque cette fonction ne permet pas d'obtenir une image correcte, il faut effectuer des réglages manuels. (p.29, 30)
• Il est impossible d'utiliser le Réglage PC auto lorsque 480i, 575i, 480p, 575p, 720p, 1035i ou 1080i sont sélectionnés dans le menu SYSTEME D'ORDINATEUR. (p.27)

Réglage manuel de l'ordinateur

Certains ordinateurs utilisent des formats de signaux spéciaux sur lesquels le système de multibalayage de ce projecteur peut ne pas s'accorder. Ce projecteur possède une fonction de Réglage manuel d'ordinateur vous permettant de régler précisément plusieurs paramètres pour s'adapter à ces formats de signaux.

Ce projecteur possède 5 zones de mémoire indépendantes permettant de mémoriser ces paramètres régés manuellement. Vous pouvez ainsi rappeler le réglage pour un ordinateur particulier lorsque vous l'utilisez.

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'ORDINATEUR. 2 Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'élément voulu, puis appuyez sur le bouton de SELECTION pour faire apparaitre la boîte de dialogue de réglage. Utilisez les touches de POINTAGE pour ajuster la valeur de réglage.

Synchro fine

Élimine le tremblement de l'image affichée. Utilisez les touches de POINTAGE ↓▶ pour ajuster la valeur. (De 0 à 31)

Total de points

Ajustez le nombre de points totaux dans une période horizontale. Utilisez les touches de POINTAGE pour ajuster le nombre adapté à l'image de votre ordinateur.

Utilisez les touches de POINTAGE ↓▶ pour ajuster la position horizontale de l'image.

Utilisez les touches de pointage pour ajuster la position verticale de l'image.

Mode actuel

Appuyez sur le bouton de SELECTION pour faire apparaître les informations de l'ordinateur connecté.

Utilisez les touches de POINTAGE pour régler le niveau de serrage (clamp). Lorsque l'image contient des barres fonçées, essayez d'effectuer ce réglage.

Utilisez les touches de POINTAGE pour régler la zone horizontale affichée par ce projecteur.

Surface affich. vert.

Utilisez les touches de pointage pour régler la zone verticale affichée par ce projecteur.

Pour réinitialiser les données régles, sélectionnez Reset et appuyez sur la touche de SELECTION. Une boîte de confirmation apparait alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Pour supprimer les données mémorisées, sélectionnez le mode Libre, puis appuyez sur le bouton de SELECTION. Placez le pointeur à cadre rouge sur le Mode que vous pouvez effacer, puis appuyez sur le bouton de SELECTION.

Mémoriser

Pour mémoriser les données régles, sélectionnez Mémoriser, puis appuyez sur le bouton de SELECTION. Placez le pointeur à flèche rouge sur l'un quelconque des modes 1 à 5 sur lequel vous pouvez effectuer la mémorisation, puis appuyez sur le bouton de SELECTION.

Quitter

Ferme le menu REGLAGE D'ORDINATEUR.

Pour libérer les données de réglage. Les paramètres de ce mode sont stockés.

Pour stocker les données de réglage.

Remarque:

• Il est impossible de sélectionner Surface affich. (Horiz./Vert.) lorsque "480i", "575i", "480p", "575p", "720p", "1035i" ou "1080i" est sélectionné dans le menu SYSTEME D'ORDINATEUR (p.27).

Opération directe

Sélectionnez un niveau d'image parmi Dynamique, Standard, Naturel, Tableau d'école (Vert), Image 1, Image 2, Image 3 et Image 4 en appuyant sur la touche IMAGE de la télécommande.

Dynamique

Pour visionner des images dans une salle lumineuse.

Standard

Mode d'image normal préréglé sur le projecteur.

Naturel

Mode d'image avec demi-teintes améliorées pour les graphiques.

Tableau d'école (vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Ce mode contribue à améliorer l'image projetée sur un tableau d'école. Ce mode est efficace principalement sur un tableau de couleur verte, mais est peu efficace sur un tableau de couleur noire.

Pour visionner avec le mode d'image préréglé d'utilisateur dans le menu Réglage d'image (reportez-vous à la page 33). Cette mémoire d'image est fournie dans chaque source d'ordinateur, component et entrée vidéo.

Opération par menu

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icone de menu SELECTION D'IMAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur le mode d'image voulu, puis appuyez sur le bouton de SELECTION.

Dynamique

Pour visionner des images dans une salle lumineuse.

Standard

Mode d'image normal préréglé sur le projecteur.

Naturel

Mode d'image avec demi-teintes améliorées pour les graphiques.

Tableau d'école (vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Pour une description plus détaillée, voyez ci-dessus.

Pour visionner avec le mode d'image préréglé d'utilisateur dans le menu Réglage d'image (reportez-vous à la page 33).

Télécommande Touche IMAGE Touche IMAGE Dynamique Standard Naturel Tableau d'école (Vert) Image 1 Image 2 Image 3

Image 4 Icône du menu SELECTION D'IMAGE Menu SELECTION D'IMAGE Le mode d'image sélectionné est coché.

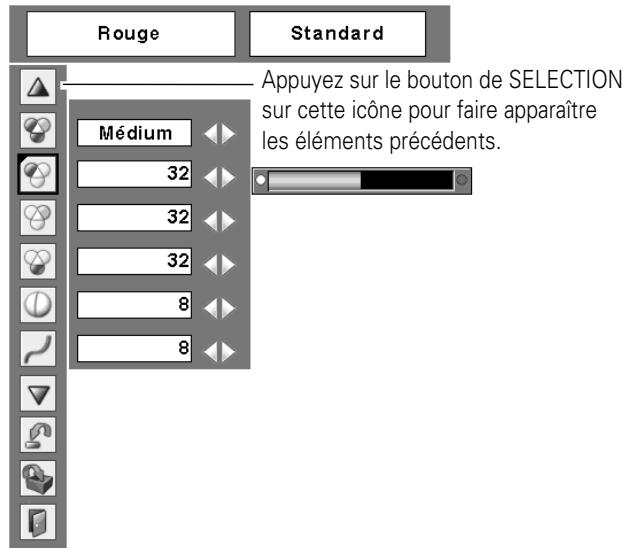

Réglage de l'image

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'IMAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'objet voulu, puis appuyez sur le bouton de SELECTION pour faire apparaître la boîte de dialogue de réglage. Utilisez les touches de POINTAGE ▲▶ pour ajuster la valeur de réglage.

Contraste

Appuyez sur la touche de POINTAGE ↓ pour diminuer le contraste; appuyez sur la touche de POINTAGE ↑ pour augmenter le contraste. (De 0 à 63)

Luminosité

Appuyez sur la touche de POINTAGE ↓ pour diminuer la luminosité; appuyez sur la touche de POINTAGE ↑ pour augmenter la luminosité.

Température de couleur

Utilisez les touches de POINTAGE pour sélectionner le niveau de température de couleur voulu (Haut, Médium, Bas ou Très Bas).

Balance des blancs (rouge)

Appuyez sur la touche de POINTAGE « » pour éclaircir les tons rouges ; appuyez sur la touche de POINTAGE « » pour foncer les tons rouges. (De 0 à 63)

Balance des blancs (vert)

Appuyez sur la touche de POINTAGE « » pour éclairir les tons verts ; appuyez sur la touche de POINTAGE « » pour foncer les tons verts. (De 0 à 63)

Balance des blancs (bleu)

Appuyez sur la touche de POINTAGE « pour éclaircir les tons bleus ; appuyez sur la touche de POINTAGE « pour foncer les tons bleus. (De 0 à 63)

Netteté

Appuyez sur la touche de POINTAGE ↓ pour diminuer la netteté de l'image; appuyez sur la touche de POINTAGE ↑ pour augmenter la netteté de l'image. (De 0 à 15)

Utilisez les touches de POINTAGE ↓▶ pour régler la valeur de gamma pour obtenir un contraste moins équilibré. (De 0 à 15)

Pour réinitialiser les données régles, sélectionnez Reset et appuyez sur le bouton de SELECTION. Une boîte de confirmation apparait alors ; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Menu reglage d'image

• Après avoir réglé l'un quelconque des éléments de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à "Régl."

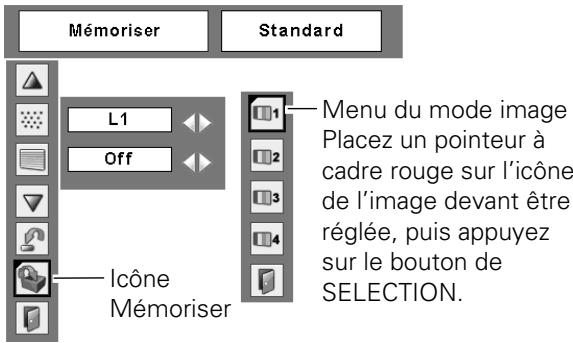

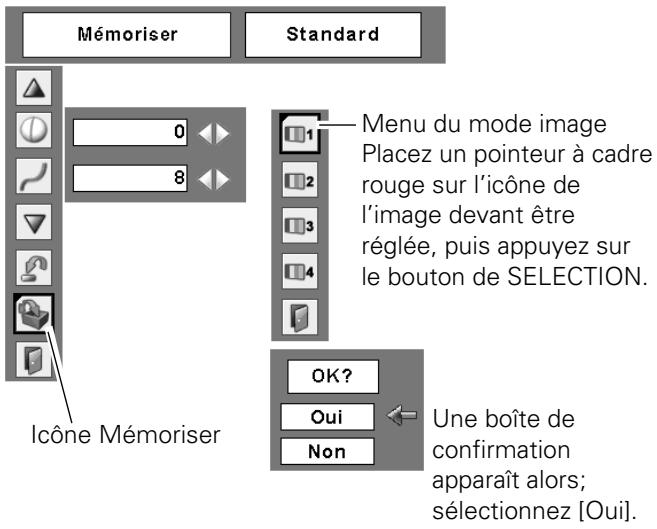

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de SELECTION. Sélectionnez un niveau pour Image 1 à 4 à l'aide des touches de POINTAGE ▲▼, puis appuyez sur le bouton de SELECTION. Une boîte de confirmation apparait alors; sélectionnez [Oui]. Vous pouvez rappeler les données mémorisées en sélectionnant "Image 1 - 4" dans le menu SELECTION D'IMAGE à la page 31.

Quitter

Ferme le menu REGLAGE D'IMAGE.

Réglage de la taille de l'écran

Ce projecteur possède une fonction de modification de taille de l'écran d'image permettant de faire apparaître l'image dans la taille désirée.

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu ECRAN. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur la fonction voulue, puis appuyez sur le bouton de SELECTION.

Normal

Fournit une image adaptée à la taille de l'écran.

Vrai

Produit une image de taille d'origine. Lorsque la taille d'image originale est plus grande que la taille de l'écran (1024 x 768), ce projecteur passe automatiquement en mode de panning. Réglez le panoramique de l'image à l'aide des touches de POINTAGE ▲▼▲▶. Pendant le réglage, les flèches deviennent rouges. Lorsque la limite de correction est atteinte, les flèches disparaisent.

Fournit une image adaptée à un taux d'aspect vidéo large (16 : 9) en élargissant uniformément l'image. Cette fonction peut être utilisée pour fournir un signal vidéo rétréci à 16 : 9.

Plein écran

L'image en plein écran est obtenue.

Menu ECRAN

Remarques:

• Il est impossible d'utiliser le menu Écran, à l'exception de "Normal" et "Personnalisé", lorsque 720p, 1035i, ou 1080i est sélectionné dans le menu Système d'ordinateur (p.27).
• Ce projecteur ne permet pas d'obtenir un affichage de résolution supérieur à 1600 x 1200. Si la résolution de l'écran de votre ordinateur est supérieure à 1600 x 1200, régalez la résolution à une valeur inférieure avant de brancher le projecteur.
• Les données d'image dans un mode autre que 1024 × 768 sont modifiées pour s'adapter à la taille de l'écran dans le mode initial.
• Il est impossible de sélectionner Vrai, Plein écran et Zoom digital +/- lorsque 480i, 575i, 480p, ou 575p est sélectionné dans le menu Système d'ordinateur (p.27).

Personalisé

Réglez manuellement l'échelle de l'écran et la position. Appuyez sur le bouton de SELECTION sur l'icone Personnalisé. "Personnalisé" apparait alors sur l'écran pendant quelques secondes, puis la boîte "Aspect" apparait.

Échelle H/V....... Réglez l'échelle d'écran Horizontal / Vertical. H&V....... Lorsque vous sélectionnez "On", le taux d'aspect est fixé. "Échelle V" devient gris et non sélectionnable. Réglez "Échelle H" ; l'échelle d'écran est alors modifiée automatiquement sur la base du taux d'aspect.

Position H/V.... Réglez la position d'écran Horizontal / Vertical. Normal.... Sauvegardez l'échelle régée pour toutes les entrées. Appuyez sur le bouton de SELECTION sur "Normal" pour faire apparaître la boîte de confirmation. Pour sauvegarder l'échelle, appuyez sur le bouton de SELECTION sur "Oui". Lorsque "Personnalisé" est sélectionné, l'échelle sauvegardée est utilisée.

Reset. Réinitialisez toutes les valeurs régées. Appuyez sur le bouton de SELECTION sur "Reset" pour faire apparaitre la boîte de confirmation. Pour réinitialiser, appuyez sur le bouton de SELECTION sur "Oui".

Zoom digital +

Lorsque le zoom numérique + est sélectionné, le menu à l'écran disparaît et le message "D. Zoom+" apparait. Appuyez sur le bouton de SELECTION pour agrandir la taille de l'image. Appuyez sur les touches de POINTAGE ▲▼▲▶ pour effectuer un panning de l'image. La fonction de panning est utilisable seulement lorsque l'image est plus grande que la taille de l'écran. Une image projetée peut aussi être agrandie en appuyant sur la touche D. ZOOM ▲ de la télécommande.

Zoom digital -

Lorsque le Zoom digital - est sélectionné, le menu à l'écran disparaît et le message “D. Zoom -” s'affiche. Appuyez sur le bouton de SELECTION pour compresser la taille de l'image. Une image projetée peut aussi être compressée en appuyant sur la touche D. ZOOM▼ de la télécommande.

Pour fermer le mode de Zoom digital + / -, appuyez sur n'importe quelle touche autre que les touches D. ZOOM , le bouton de SELECTION et les touches de POINTAGE.

Pour revenir à la taille d'écran précédente, sélectionnez une taille d'écran dans le Réglage de la taille de l'écran ou sélectionnez à nouveau une source d'entrée dans la Sélection de la source d'entrée (p.26), ou régalez la taille de l'écran à l'aide des touches D. ZOOM ▲▼.

Appuyez sur le bouton de SELECTION sur "Normal" ou "Reset" pour faire apparaitre la boîte de confirmation.

Remarques:

Lorsqu'aucun signal n'est détecté, Normal est réglé automatiquement et l'écran "Aspect" disparait. -La plage régulable de l'échelle H/V et de la position H/V peut être limitée selon le signal d'entrée.

Remarques:

• Il est possible que la fonction de panning ne fonctionne pas correctement si vous utilisez le Mode mémorisé dans le menu Réglage d'ordinateur (p.30).
• Il est possible que le taux de compression minimum limite le signal d'entrée utilisé, ou lorsque la fonction de Trapèze est utilisée.
• Il est impossible de sélectionner Vrai, Plein écran et Zoom digital +/− lorsque 480i, 575i, 480p, ou 575p est sélectionné dans le menu Système d'ordinateur (p. 27).
• Il est impossible de sélectionner le Zoom digital +/- lorsque Plein écran ou Vrai est sélectionné.

Opération directe

Choisissez Vidéo en appuyant sur la touche VIDEO du projecteur ou de la télécommande.

Avant d'utiliser ces touches, il faut sélectionner la source d'entrée correcte en utilisant l'opération par menu, comme indiqué ci-dessous.

Commandes sur le projecteur

Télécommande

Opération par menu

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu ENTREE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer un pointeur à flèche rouge sur Video puis appuyez sur le bouton de SELECTION. Le menu de selection de source apparait alors. 3 Placez le pointeur sur la source que vous pouze selectionner, puis appuyez sur le bouton de SELECTION.

Automatique

Lorsque vous sélectionnez le réglage Auto, le projecteur détecte automatiquement le signal vidéo qui lui parvient et se règle pour obtenir les meilleures performances possibles. Le projecteur sélectionne la connexion dans l'ordre suivant:

1er S-vidéo

2ème Video

Vidéo

Lorsque le signal d'entrée vidéo est connecté au connecteur VIDEO, sélectionnez Video.

Lorsque le signal d'entrée vidéo est connecté au connecteur S-VIDEO, sélectionnez S-Video.

Menu sélectionner la source (vide)

Placez le pointeur sur la source que vous pouvez sélectionner, puis appuyez sur le bouton de SELECTION.

• Lorsque la fonction de Recherche d'entrée est réglée sur On1 ou On2, le signal d'entrée sera recherché automatique (p.45).

Opération directe

Sélectionnez Ordinateur 2 en appuyant sur la touche COMPUTER 2 du projecteur, ou appuyez sur la touche COMPUTER de la télécommande.

Avant d'utiliser ces touches, il faut sélectionner la source d'entrée correcte en utilisant l'opération par menu, comme indiqué ci-dessous.

Commandes sur le projecteur

Opération par menu

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu ENTREE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge soit sur Ordinateur 2, puis appuyez sur le bouton de SELECTION. 3 Une fois que le menu de selection de source est apparu pour l'ordinateur 2, placez le pointeur sur Component ou RGB (Scart) puis appuyez sur le bouton de SELECTION.

Lorsque la source d'entrée parvient d'un appareil vidéo connecté à la borne COMPUTER IN 2 / COMPONENT IN par un câble VGA-Component, sélectionnez Component.

RGB (scart)

Lorsque la source d'entrée parvient d'un appareil vidéo connecté à la borne COMPUTER IN 2 / COMPONENT IN par un câble VGA-Scart, sélectionnez RGB (Scart).

Telecommande

• Lorsque la fonction de Recherche d'entrée est réglée sur On1 ou On2, le signal d'entrée sera recherché automatiquement (p.45).

Sélection du système vidéo

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu SYSTEME AUDIO/VIDEO. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à flèche rouge sur le système voulu, puis appuyez sur le bouton de SELECTION.

Automatique

Le projecteur détecte automatiquement le système vidéo entre, puis se règle automatiquement pour offrir un fonctionnement optimal.

Lorsque le système vidéo est PAL-M ou PAL-N, sélectionnez le système manuellement.

Si le projecteur ne peut pas reproduire l'image vidéo correcte, il est nécessaire de sélectionner un format de signal de diffusion spécifique parmi les systèmes PAL, SECAM, NTSC, NTSC 4.43, PAL-M ou PAL-N.

Automatique

Le projecteur détecte automatiquement le système vidéo, puis se règle automatiquement pour offrir un fonctionnement optimal.

Format de signal vidéo composant

Si le projecteur ne peut pas reproduire l'image vidéo correcte, il faut sélectionner un format de signal vidéo component spécifique parmi 480i, 575i, 480p, 575p, 720p, 1035i et 1080i.

Menu SYSTEME AUDIO/VIDEO (Vidéo ou S-video)

Menu SYSTEME AUDIO/VIDEO (Component)

• Il n'est pas possible de sélectionner le menu SYSTEME AUDIO/VIDEO lorsque RGB(Scart) est sélectionné.

Opération directe

Sélectionnez un niveau d'image parmi Dynamique, Standard, Cinéma, Tableau d'école (Vert), Image 1, Image 2, Image 3 et Image 4 en appuyant sur la touche IMAGE de la télécommande.

Dynamique

Pour visionner des images dans une salle lumineuse.

Standard

Mode d'image normal préréglé sur le projecteur.

Cinéma

Mode d'image réglé avec les tons fins.

Tableau d'école (vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Ce mode contribue à améliorer l'image projetée sur un tableau d'école. Ce mode est efficace principalement sur un tableau de couleur verte, mais est peu efficace sur un tableau de couleur noire.

Pour visionner avec le mode d'image préréglé d'utilisateur dans le menu Réglage d'image (reportez-vous aux pages 39, 40). Cette mémoire d'image est fournie dans chaque source d'ordinateur, component et entrée vidéo.

Opération par menu

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icone de menu SELECTION D'IMAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur le mode d'image voulu, puis appuyez sur le bouton de SELECTION.

Dynamique

Pour visionner des images dans une salle lumineuse.

Standard

Mode d'image normal préréglé sur le projecteur.

Cinéma

Mode d'image réglé avec les tons fins.

Tableau d'école (vert)

Niveau d'image convenant à l'image projetée sur un tableau d'école. Pour une description plus détaillée, voyez ci-dessus.

Pour visionner avec le mode d'image préréglé d'utilisateur dans le menu Réglage d'image (reportez-vous aux pages 39, 40).

Télécommande Touche IMAGE

Le mode d'image sélectionné est coché.

Réglage de l'image

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE D'IMAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'objet voulu, puis appuyez sur le bouton de SELECTION pour faire apparaître la boîte de dialogue de réglage. Utilisez les touches de POINTAGE ▲▶ pour ajuster la valeur de réglage.

Contraste

Appuyez sur la touche de POINTAGE ↓ pour diminuer le contraste; appuyez sur la touche de POINTAGE ↑ pour augmenter le contraste. (De 0 à 63)

Luminosité

Appuyez sur la touche de POINTAGE ↓ pour diminuer la luminosité; appuyez sur la touche de POINTAGE ↑ pour augmenter la luminosité.

Couleur

Appuyez sur la touche de POINTAGE ↓ pour diminuer l'intensité de la couleur ; appuyez sur la touche de POINTAGE ↑ pour augmenter l'intensité de la couleur. (De 0 à 63)

Teinte

Utilisez les touches de POINTAGE pour régler la valeur de la teinte pour obtenir une balance des couleurs ajustée. (De 0 à 63)

Température de couleur

Utilisez les touches de POINTAGE ↓▶ pour sélectionner le niveau de température de couleur voulu (Haut, Médium, Bas ou Très Bas).

Balance des blancs (rouge)

Appuyez sur la touche de POINTAGE « » pour éclaircir les tons rouges ; appuyez sur la touche de POINTAGE « » pour foncer les tons rouges. (De 0 à 63)

Balance des blancs (vert)

Appuyez sur la touche de POINTAGE « » pour éclaircir les tons verts ; appuyez sur la touche de POINTAGE « » pour foncer les tons verts. (De 0 à 63)

Balance des blancs (bleu)

Appuyez sur la touche de POINTAGE « » pour éclaircir les tons bleus ; appuyez sur la touche de POINTAGE « » pour foncer les tons bleus. (De 0 à 63)

Remarques:

• Il est impossible de régler la Teinte lorsque le système vidéo est PAL, SECAM, PAL-M ou PAL-N.
• Après avoir réglé l'un quelconque des éléments de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à "Régl."

Menu REGLAGE D'IMAGE

Netteté

Appuyez sur la touche de POINTAGE ↓ pour diminuer la netteté de l'image; appuyez sur la touche de POINTAGE ↑ pour augmenter la netteté de l'image. (De 0 à 15)

Utilisez les touches de POINTAGE «▶» pour régler la valeur de gamma pour obtenir un contraste équilibré. (De 0 à 15)

Réducteur de bruit

Il est possible de réduire les interférences de bruit sur l'écran. Sélectionnez l'une des options suivantes pour obtenir des images plus régulières.

Off... désactivé. L1... réduction inférieure. L2... réduction supérieure.

Progressif

Le signal vidéo entrelacé peut être affiché dans une image progressive. Sélectionnez l'une des options suivantes.

Off......... Désactivé.

L1............ Sélectionnez "L1" pour une image active. L2............ Sélectionnez "L2" pour une image fixe. Film............ Sélectionnez "Film" pour visionner un film.

Cette fonction permet de reproduire très fidèlement les images du film d'origine.

Pour réinitialiser les données régles, Sélectionnez Reset et appuyez sur la touche de SELECTION. Une boîte de confirmation apparait alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de SELECTION. Sélectionnez un niveau pour Image 1 à 4 à l'aide des touches de POINTAGE ▲▼, puis appuyez sur le bouton de SELECTION. Une boîte de confirmation apparait alors ; sélectionnez [Oui]. Vous pouvez rappeler les données mémorisées en sélectionnant "Image 1 - 4" dans le menu SELECTION D'IMAGE à la page 38.

Quitter

Ferme le menu REGlAGE D'IMAGE.

Remarques:

• Il est impossible de sélectionner Réducteur de bruit et Progressif lorsque 480p, 575p, 720p, 1035i ou 1080i est sélectionné (p.37).
• Les icônes Reset et Mémoriser s'affichent lorsque vous effectuez un réglage quelconque.

Une boîte de confirmation apparait alors ; sélectionnez [Oui].

Réglage de la taille de l'écran

Ce projecteur possède une fonction de modification de taille de l'écran d'image permettant de faire apparaître l'image dans la taille désirée.

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu ECRAN. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur la fonction voulue, puis appuyez sur le bouton de SELECTION.

Normal

Fournit une image au taux d'aspect vidéo normal de 4 : 3.

Fournit une image au taux d'écran large de 16 : 9.

Personalisé

Réglez manuellement l'échelle de l'écran et la position.

Appuyez sur le bouton de SELECTION sur l'icône Personnalisé. "Personnalisé" apparait alors sur l'écran pendant quelques secondes, puis la boîte "Aspect" apparait.

Échelle H/V....... Réglez l'échelle d'écran Horizontal / Vertical. H&V....... Lorsque vous sélectionnez "On", le taux d'aspect est fixé. "Échelle V" devient gris et non sélectionnable. Réglez "Échelle H" ; l'échelle d'écran est alors modifiée automatiquement sur la base du taux d'aspect.

Position H/V......... Réglez la position d'écran Horizontal / Vertical.

Normal................................................................................. Sauvegardez l'échelle régée pour toutes les entrées. Appuyez sur le bouton de SELECTION sur "Normal" pour faire apparaître la boîte de confirmation. Pour sauvegarder l'échelle, appuyez sur le bouton de SELECTION sur "Oui". Lorsque "Personnalisé" est sélectionné, l'échelle sauvegardée est utilisée.

Reset. Réinitialisez toutes les valeurs régées. Appuyez sur le bouton de SELECTION sur “Reset” pour faire apparaître la boîte de confirmation. Pour réinitialiser, appuyez sur le bouton de SELECTION sur “Oui”.

Remarques:

• Lorsqu'aucun signal n'est détecté, Normal est réglé automatiquement et l'écran "Aspect" disparaît.
• La plage régglable de l'échelle H/V et de la position H/V peut être limitée selon le signal d'entrée. "Large" n'est pas utilisable lorsque 720p, 1035i, ou 1080i est sélectionné dans le menu Système audio/video (p.37).

Menu ECRAN Placez le cadre rouge sur la fonction et appuyez sur le bouton de SELECTION.

Appuyez sur le bouton de SELECTION sur "Normal" ou "Reset" pour faire apparaitre la boite de confirmation.

Réglage

Ce projecteur possède un menu REGLAGE qui vous permet de configurer les autres fonctions suivantes:

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icône de menu REGLAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur l'élément voulu, puis appuyez sur le bouton de SELECTION. La boîte de dialogue de Réglage apparait alors.

Vous pouvez choisir la langue utilisée dans le menu Affichage parmi les langues suivantes : anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen et japonais.

Trapèze

Cette fonction corrige la déformation d'une image projetée. Sélectionnez soit Mémoriser soit Reset à l'aide des touches de POINTAGE, puis appuyez sur le bouton de SELECTION. La boîte de dialogue de "Trapèze" apparait alors. Corrigez le trapèze à l'aide des touches de POINTAGE (p.24).

Mémoriser.... Mémorise les données de correction du trapèze même si le cordon d'alimentation secteur est débranché.

Reset....... Réinitialise les données de correction du trapèze lorsque le cordon d'alimentation secteur est débranché.

Fond bleu

Appuyez sur les touches de POINTAGE ↓▶ pour permettre en/hors circuit. Lorsque cette fonction est activée (On), le projecteur produit une image bleue alors que le signal d'entrée n'est pas détecté.

Affichage

Appuyez sur les touches de POINTAGE pour permettre en/hors circuit. Cette fonction permet d'établir si ou qui non les affichages à l'écran apparaissent.

On.... Fait apparaître tous les affichages à l'écran. Utilisez cette fonction lorsque vous pouze projeter des images après que la lampe soit devenue suffisamment lumineuse. Ce mode est le mode réglé par défaut.

Arrêt compte à rebours. Fait apparaître l'image d'entrée au lieu du compte à rebours lorsque vous allumez le projecteur. Utilisez cette fonction lorsque vous pouvez projeter l'image le plus tôt possible, même si la luminosité de la lampe n'est pas encore suffisante.

Off............................................................................................... l'écran, sauf:

Menu REGLAGE (Langue)

• Menu à l'écran
• Message "Éteindre?" P-Timer
• Message "Pas de signal" pour l'élément d'Extinguision automatique (p.46)
• Message "Patientez" Flèches blanches pour l'élément Vrai dans le menu Écran (p.33)

Logo (réglages de verrouillage du code PIN logo et logo)

Cette fonction vous permet de personnaliser le logo d'écran avec les fonctions Sélection logo, Capture, et Mémoriser logo PIN code.

Remarque:

• Lorsque "On" est sélectionné dans la fonction de Verrouillage de code PIN Logo, il est impossible de sélectionner les fonctions de Sélection logo et de Capture.

Sélection logo

Cette fonction établit l'affichage de démarrage comme suit:

Utilisateur...... l'image que vous avez capturée

Logo usine.... le logo par défaut

Off............ compte à rebours seulement

Capture

Cette fonction est utilisée pour capturer l'image projetée ; utilisez-la pour faire apparaitre un affichage de démarriage ou lors d'un intervalle des présentations. Après avoir capturé l'image projetée, allez sur la fonction Selection logo (ci-dessus) et configurez-la comme "Utilisateur". L'image capturée sera ensuite affichée lorsque vous allumerez le projecteur la fois suivante ou que vous appuierez sur la touche NO SHOW. (p.25) Pour capturer l'image, Sélectionnez [Oui]. Pour annuler la fonction Capture, Sélectionnez [Non].

Remarques:

• Avant de capturer une image, sélectionnez Standard dans le menu SELECTION D'IMAGE pour capturer une image correcte (p.31, 38).
• Un signal provenant d'un ordinateur peut être capturé jusqu'à XGA (1024 x 768). Un signal provenant d'un appareil vidéo peut être capturé, sauf pour 720p, 1035i, et 1080i.
• Lorsque vous capturez une image qui a été réglée par la fonction Trapèze, les données de réglage sont remises à zéro automatiquement et le projecteur capture une image sans réglage du trapèze.
• Lorsque la fonction de Mémoriser Logo PIN code est sur On, il est impossible de sélectionner le logo et le menu Capture.
• Lorsque vous commencez à capturer une nouvelle image, l'image stockée précédemment est effacée, même si vous annulez la capture.

Selection logo

Capture Sélectionnez [Oui] pour capturer l'image projetée.

Sélectionnez [Oui] pour arrêter la capture.

Mémoriser logo PIN code

Cette fonction permet d'interdire à toute personne non autorisée de changer le logo d'écran.

Off...... Le logo d'écran peut être changé librement dans le menu Logo (p.43).

On............ Il est impossible de changer le logo d'écran sans utiliser le code PIN Logo.

Si vous pouvez changer le réglage du verrouillage par code PIN logo, appuyez sur le bouton de SELECTION; la boîte de dialogue de code PIN logo apparait alors. Entrez un code PIN logo en procédant comme suit. Le code PIN logo a été réglé par défaut en usine à "4321".

Entrer un code PIN logo

Utilisez les touches de POINTAGE ▲▼ pour entrer un chiffre. Appuyez sur la touche de POINTAGE ▷ pour fixer le chiffre, et placez le pointeur à cadre rouge sur la case suivante. Le chiffre est alors changé en “*”. Si vous avez fixé un chiffre incorrect, utilisez la touche de POINTAGE ▲ pour placer le pointeur sur le chiffre que vous voulez corriger, puis entrez le chiffre correct.

Répétez cette étape pour accomplir l'entrée d'un numéro à quatre chiffres.

Après avoir entré le numéro à quatre chiffres, placez le pointeur sur "Installer". Appuyez sur le bouton de SELECTION afin de pouvoir commencer à utiliser le projecteur.

Si vous avez entré un code PIN logo incorrect, "Code PIN logo" et le numéro ( ) deviennent rouges pendant un instant. Refaites les opérations depuis le début pour entrer le code PIN logo correct.

Pour changer le réglage du verrouillage de code PIN logo

Utilisez les touches de POINTAGE pour basculer entre On et Off, puis appuyez sur la touche de POINTAGE pour placer le pointeur sur "Quitter". Appuyez sur le bouton de SELECTION pour fermer la boîte de dialogue.

Pour changer le code PIN logo

Vous pouvez changer le code PIN logo au numéro à quatre chiffres que vous VOULEZ. Sélectionnez "Changement logo PIN code" à l'aide de la touche de POINTAGE▼, puis appuyez sur le bouton de SELECTION. La boîte de dialogue d'entrée du nouveau code PIN logo apparait. Établissez un nouveau code PIN logo.

Veillez à bien noter le nouveau code PIN logo et à le conserver à portée de main. Si vous perdez le numéro, vous ne pourrez plus changer le réglage du code PIN logo. Pour plus de détails concernant le réglage du code PIN, reportez-vous à la section "Verrouillage code PIN" à la page 48.

Mémoriser code PIN logo

Entrer un code PIN logo

Une fois qu'un code PIN logo a été entré, la boîte de dialogue suivante apparait.

Pour changer le réglage du verrouillage de code PIN logo

Utilisez les touches de POINTAGE pour faire passer de On à Off et vice versa.

Pour changer le code PIN

Attention:

LORSQUE VOUS AVEZ CHANGE LE CODE PIN LOGO, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN LOGO A LA PAGE 65, ET CONSERVEZ-LE PRECIEUSEMENT. SI VOUS PERDEZ OU OUBLIEZ LE CODE PIN LOGO, LE REGLAGE DE CELUI-CI NE POURRA PLUS ETRE MODIFIE.

Plafond

Lorsque cette fonction est sur "On", l'image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d'un projecteur monté au plafond.

Arrière

Lorsque cette fonction est sur "On", l'image est inversée gauche/droite. Cette fonction est utilisée pour projeter les images sur un écran de projection arrière.

Recherche d'entrée

Cette fonction détecte le signal d'entrée automatique. Lorsqu'un signal est trouvé, la recherche s'arrête.

Utilisez les touches de POINTAGE pour sélectionner l'un des besoins suivants.

Off...... La recherche d'entrée ne fonctionne pas. On1.... La recherche d'entrée fonctionne dans les situations ci-dessous. - Lorsque vous appuyez sur la touche COMPUTER 1, sur la touche COMPUTER 2 ou sur la touche VIDEO du projeteur. - Lorsque vous appuyez sur la touche COMPUTER ou sur la touche VIDEO de la télécommande. On2.... La recherche d'entrée fonctionne dans les situations ci-dessous. - Lorsque vous allumez le projecteur en appuyant sur la touche ON/STAND-BY sur la commande supérieure ou sur la télécommande. - Lorsque vous appuyez sur la touche COMPUTER 1, sur la touche COMPUTER 2 ou sur la touche VIDEO du projeteur. - Lorsque vous appuyez sur la touche COMPUTER ou sur la touche VIDEO de la télécommande. - Lorsque you manquez le signal d'entrée actuel. *

*Si la fonction Pas d'image ou Immobilisation d'image est activée, annulez-la pour activer la recherche d'Entrée. Elle est aussi inutilisable lorsque le menu à l'écran apparait.

Plafond

Arrière

Remarques:

Tandis que la recherche d'entrée est réglée sur On I ou On2, le statut de l'entrée et de la lampe sont affichés tout le temps ou le signal est commuté. - Seule la source d'entrée sélectionnée en dernier sera détectée. - Si vous appuyez sur les touches COMPUTER 1, COMPUTER 2 ou VIDEO du projecteur, ou sur les touches COMPUTER ou VIDEO de la télécommande, pendant que la recherche d'entrée est en cours, la recherche d'entrée cessera et reviendra au signal d'entrée précédent.

Extinction automatique

Pour diminuer la consommation de courant et la durée de vie de la lampe, la fonction d'extinction automatique éteint la lampe de projection l un certain temps.

Lorsque le signal d'entrée est interrompu et qu'aucune touche n'est actionnée pendant 30 secondes ou plus, l'affichage du programmateur avec le message "Pas de signal" apparait. Le compte à rebours pour éteindre la lampe commence alors.

Sélectionnez l'une des opérations.

Prêt............ Lorsque la lampe est complètement refroidie, le témoin POWER se met à clignoter en vert. Dans cet état, la lampe de projection s'allumera si le signal d'entrée est reconnecté ou que vous appuyez sur une touche quelconque du projecteur ou de la télécommande.

Extinction......... Lorsque la lampe est complètement refroidie, l'appareil s'éteint.

Off............ La fonction d'extinction automatique est hors circuit.

Réglez ensuite le programmateur du compte à rebours à l'aide des touches de POINTAGE

• Le réglage par défaut est "Prêt: 5 mn".

Démarrage rapide

Lorsque cette fonction est sur "On", le projecteur est allumé automatiquement en connectant simplement le cordon d'alimentation secteur à une prise murale.

• Veillez à éteindre le projecteur correctement (Reportez-vous à la section "Mise hors tension du projecteur" à la page 20). Si vous éteignez le projecteur en procédant de façon erronée, la fonction Démarrage Rapide ne fonctionnera pas correctement.

Contrôle de la lampe

Cette fonction permet de changer la luminosité de l'écran.

Auto-luminosité contrôlée en fonction du signal d'entrée (entre les modes Haut et Eco) Haut...... Plus lumineux que le mode Normal Normal... luminosité normale Mode eco... Lorsque la luminosité est réduite, la consommation de courant de la lampe diminue et la durée de vie de la lampe est allongée.

Extinction automatique

Durée restante jusqu'à l'extinction de la lampe

Appuyez sur le bouton de SELECTION sur Extinction Automatique ; cette case apparait alors. Choisissez l'un des trois réglages à l'aide des touches de POINTAGE, puis allez à la minuterie à l'aide des touches de POINTAGE et réglez la durée à l'aide des touches de POINTAGE.

Télécommande

Ce projecteur offre deux codes de télécommande différents : le code par défaut réglé en usine (Code 1) et le code auxiliaire (Code 2). Cette fonction de commutation permet d'éviter la production d'interférences de télécommande lorsque vous utilisez plusieurs projecteurs ou plusieurs appareils vidéo simultanément.

Lorsque vous utilisez le projecteur en "Code 2", vous devez mettre à la fois le projecteur et la télécommande en "Code 2".

Pour changer le code du projecteur:

Déglages.

Pour changer le code de la télécommande:

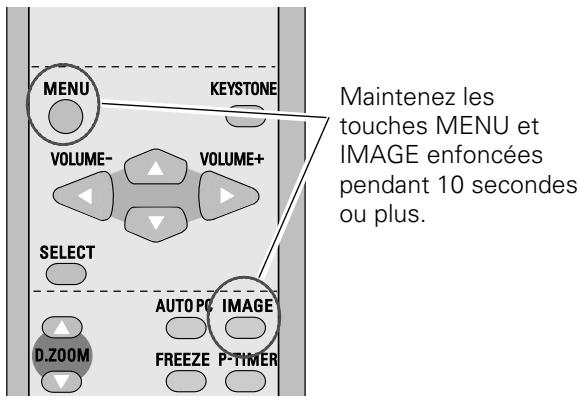

Maintenez les touches MENU et IMAGE enfoncées simultanément pendant 10 secondes ou plus. Après avoir changé le code, vérifie si la télécommande fonctionne bien correctement.

• Si les piles sont retirées de la télécommande pendant une durée prolongée, le code de télécommande sera remis à zéro.

Sécurité (réglages de verrouillage des touches et verrouillage du code PIN)

Cette fonction vous permet d'utiliser les fonctions de Verrouillage et Verrouillage code PIN pour assurer la sécurité de fonctionnement du projecteur.

Verrouillage

Cette fonction verrouille le fonctionnement des commandes du projecteur et de la télécommande. Elle permet d'empêcher toute personne d'effectuer des opérations.

... non verrouillé.

... verrouille le fonctionnement des commandes du projecteur. Pour effectuer le déverrouillage, utilisez les commandes de la télécommande.

... verrouille le fonctionnement de la télécommande. Pour effectuer le déverrouillage, utilisez les commandes du projecteur.

Si la commande supérieure devient verrouillée accidentellement et que vous n'avez pas la télécommande ou que quelque chose ne marche pas avec votre télécommande, contactez le revendeur où vous avez acheté le projecteur ou votre centre de service.

Verrouillage

Sélectionnez Verrouillage ; cette case apparait alors. Choisissez l'une de ces options à l'aide des touches de POINTAGE ▲▼, et sélectionnez [Oui] pour l'activer.

Cette fonction interdit l'utilisation du projecteur par des personnes autres que les utilisateurs spécifiés, et offre les réglages suivants comme options.

Déverrouillez le projecteur avec le code PIN.

Il faut entrer le code PIN à chaque fois que vous allumez le projecteur.

On2..... il faut entrer le code PIN pour utiliser le projecteur une fois que le cordon d'alimentation du projecteur a été débranché; tant que le cordon d'alimentation secteur est branché, vous pouvez utiliser le projecteur sans entrer le code PIN.

Pour changer le réglage de verrouillage par code PIN ou le code PIN (numéro à quatre chiffres), vous devez entrer le code PIN. "1234" a été réglé comme code PIN initial à l'usine.

Entrer un code PIN

Utilisez les touches de POINTAGE ▲▼ pour entrer un chiffre. Appuyez sur la touche de POINTAGE ▲ pour fixer le chiffre, et placez le pointeur à cadre rouge sur la case suivante. Le chiffre est alors changé en “*”. Si vous avez fixé un chiffre incorrect, utilisez la touche de POINTAGE ▲ pour placer le pointeur sur le chiffre que vous pouvez corriger, puis entrez le chiffre correct.

Répétez cette étape pour accomplir l'entrée d'un numéro à quatre chiffres.

Après avoir entré le numéro à quatre chiffres, placez le pointeur sur "Installer". Appuyez sur le bouton de SELECTION afin de pouvoir commencer à utiliser le projecteur.

Si vous avez entré un code PIN incorrect, "Code PIN" et le numéro ( ) deviennent rouges pendant un instant. Refaites les opérations depuis le début pour entrer le code PIN correct.

Pour changer le réglage du verrouillage par code PIN

Sélectionnez Off, On1, ou On2 à l'aide des touches de POINTAGE, puis "Quitter" à l'aide de la touche de POINTAGE ; enfin, appuyez sur le bouton de SELECTION pour fermer la boîte de dialogue.

Pour changer le code PIN

Vous pouvez changer le code PIN au numéro à quatre chiffres que vous pouvez. Sélectionnez "Changement PIN code" à l'aide de la touche de POINTAGE▼, puis appuyez sur le bouton de SELECTION. La boîte de dialogue d'entrée du nouveau code PIN apparait. Établissez un nouveau code PIN.

Lorsque le projecteur est verrouillé avec le code PIN, la marque de verrouillage par code PIN apparait sur la barre de menu.

Entrer un code PIN

Une fois qu'un code PIN a été entré, la boîte de dialogue suivante apparait.

Pour changer le réglage du verrouillage par code PIN

Utilisez les touches de POINTAGE pour basculer entre les options.

Attention:

UNE FOIS QUE VOUS AVEZ CHANGE LE CODE PIN, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN A LA PAGE 65, ET CONSERVEZ-LE SOIGNEUSEMENT. SI VOUS OUBLIEZ VOTRE CODE PIN, VOUS NE POURREZ PLUS DEMARRER LE PROJECTEUR.

Puissance ventilation

Cette fonction vous offre les alternatives suivantes pour le fonctionnement des ventilateurs de refroidissement après l'extinction du projecteur (p. 20).

L1........ fonctionnement normal L2...... plus lent et moins bruyant que le fonctionnement normal (L1), mais le projecteur met plus longtemps à se refroidir.

Commande du ventilateur

Choisissez la vitesse de fonctionnement des ventilateurs de refroidissement parmi les options suivantes.

Normal.... Vitesse normale

Max.... Plus rapide que la vitesse normale.

Cette fonction permet de régler le fonctionnement des ventilateurs de refroidissement selon l'environnement d'installation du projecteur. Réglez cette fonction correctement selon la méthode d'installation du projecteur. Sinon, les ventilateurs de refroidissement ne fonctionneront pas correctement, ce qui causera des pannes du projecteur et réduira la durée de vie de la lampe.

Réglez la Commande du ventilateur sur Max dans le menu Réglages lorsque le projecteur est incliné dans une plage de +40 degrés à +140 degrés par rapport au plan horizontal.

Historique des avertissements

Cette fonction enregistre les opérations anormales pendant que le projecteur fonctionne, et utilise ceci pour diagnostiquer les anomalies. 10 consignations d'alarmes apparaissent avec le dernier message d'alarme en haut de la liste, suivi par les messages d'alarme précédents classés en ordre chronologique.

• Lorsque la fonction Réglages d'usine est exécutée, tous les enregistrements de consignations d'alarme seront effacés.

Compteur de la lampe

Cette fonction est utilisée pour remettre le compteur de lampe à zéro.

Lorsque la durée de vie restante de la lampe est inférieure à 100 heures, l'icone de remplacement de la lampe (Fig.1) apparait sur l'écran, pour indiquer que la durée de vie de la lampe arrive à son terme.

Lorsque le compte à rebours de la durée de vie de la lampe atteint 0 heures, l'icone de remplacement de la lampe (Fig.2) apparait sur l'écran, pour indiquer que la durée de vie de la lampe est terminée.

Lorsque vous remplacez la lampe de projection, remettez le compteur de lampe à zéro. Reportez-vous à la section "Remise à zéro du compteur de la lampe" à la page 55.

• Les icônes de remplacement de la lampe (Fig.1 et Fig.2) n'apparaissant pas quand la fonction Affichage a été réglée sur "Off" (p.42), pendant l'opération "Immobilisation d'image" (p.24) ou "Pas d'image" (p.25).

Puissance ventilation

Réglage de la commande du ventilateur

Fig. 1 Icône de remplacement de la lampe

Cette icône apparait sur l'écran lorsque la durée de vie de la lampe arrive à son terme.

• Cette icône apparait aussi lorsque vous allumez et sélectionnez la source d'entrée.

Remplacer lampe

Fig. 2 Icône de remplacement de la lampe

Cette icône apparait sur l'écran lorsque la durée de vie de la lampe est terminée.

• Lorsque vous allumez l'appareil, l'icone (Fig.2) apparait.

Lorsque vous sélectionnez la source d'entrée, l'icone (Fig.1) apparait.

Compteur du filtre

Cette fonction est utilisée pour régler la fréquence de nettoyage du filtré.

Lorsque le projecteur atteint un temps spécifique entre les nettoyages, une icône d'alarme de filtre apparaît sur l'écran pour signaler qu'il faut procéder au nettoyage. Après avoir nettoyé le filtre, veillez à sélectionner RESET et à régler la minuterie. L'icône d'alarme de filtre ne s'éteint que quand le compteur du filtre a été remis à zéro.

Pour plus de détails concernant la remise à zéro de la minuterie, reportez-vous à la section “Remise à zéro du compteur du contrôle” à la page 52.

Réglages d'usine

Cette fonction remet toutes les valeurs de réglage aux valeurs par défaut, sauf celles du Verrouillage code PIN, du Mémoriser logo PIN code, du logo d'utilisateur, du compteur de lampe et du compteur du contrôle.

Quitter

Fermez le menu Réglage.

Compteur du filtre

Fig. 3 Icône d'alarme de filtrage

Une icône d'alarme de filtrer apparait sur l'écran à un temps préréglé.

• Cette icône apparait aussi lorsque vous allumez l'appareil.

Fig. 4 Icône d'alarme de filtre

Remarques:

• Lorsque vous sélectionnez la source d'entrée, l'icône (Fig.4) apparait.
• Les icônes d'alarme de filtrage (Fig.3 et Fig.4) n'apparaissent pas quand la fonction Affichage a été réglée sur "Off" (p.42), pendant l'opération "Immobilisation d'image" (p.24) ou "Pas d'image" (p.25).

Témoin WARNING

Le témoin WARNING indique l'état de la fonction qui protège le projecteur. Vérifiez l'état du témoin WARNING et le témoin POWER pour effectuer un entretien correct.

Le projecteur est éteint et le témoin warning clignote en rouge.

Lorsque la température interne du projecteur atteint un certain niveau, le projecteur est automatiquement éteint pour protéger l'intérieur du projecteur. Le témoin POWER clignote pendant que le projecteur se refroidit. Une fois que le projecteur s'est suffisamment refroidi (jusqu'à sa température de fonctionnement normale), vous pouvez le rallumer en appuyant sur la touche ON/STAND-BY.

• Après que la température interne du projecteur est redevenue normale, le témoin WARNING continue toujours à clignoter. Lorsque le projecteur est rallumé, le témoin WARNING cesse de clignoter.

Vérifiez ensuite les éléments suivants.

• Avez-vous laissé un espace suffisant pour assurer la bonne ventilation du projecteur? Vérifiez l'état d'installation pour voir si les ouvertures de ventilation du projecteur ne sont pas bouchées.
• Avez-vous installé le projecteur à proximité d'un conduit ou d'un orifice de ventilation d'un climatiseur/chauffage? Installez le projecteur plus loin du conduit ou de l'orifice de ventilation.
• Les filtres à air sont-ils propres? Nettoyez régulièrement les filtres à air.

Le projecteur s'éteint et le témoin warning s'allume en rouge.

Lorsque le projecteur détecte une anomalie, il s’éteint automatiquement pour protéger les composants internes, et le témoin WARNING s’allume en rouge. Dans ce cas, débranchez le cordon d’alimentation secteur et rebranchez-le, puis rallumez le projecteur pour vérifier. Si le projecteur est toujours éteint et si le témoin WARNING est toujours allumé en rouge, débranchez le cordon d’alimentation et confiez les vérifications et les réparations éventuelles à un centre de service.

Attention

SI UNE ANOMALIE SE PRODUIT, NE LAISSEZ PAS LE CORDON D'ALIMENTATION SECTEUR DU PROJECTEUR BRANCHÉ. UN INCENDIE OU UNE ELECTROCUTION RISQUERAIENT DE S'ENSUIVRE.

Nettoyage du filtre

Le filtre empêche la poussière de s'accumuler sur les composants optiques à l'intérieur du projecteur. Si le filtre est bouché par des particules de poussière, l'efficacité des ventilateurs de refroidissement sera réduite, ce qui pourrait causer une éLEVATION de la température interne du projecteur et une réduction de sa durée de vie. Si une icône "Avertissement de filtre" apparait sur l'écran, nettoyez immédiatement le filtre. Nettoyez le filtre en procédant comme suit.

1. Eteignez le projecteur et débranchez le cordon d'alimentation secteur de la prise secteur. 2. Retournez le projecteur et retirez le filtre en tirant les verrous vers le haut. 3. Nettoyez soigneusement le filtre à l'aide d'une brosse, ou rincez-le doucement. 4. Après avoir rincé le filtre, faites-le sécher complètement. Remettez le filtre correctement en place. Veillez à ce que le filtre soit inséré bien à fond dans le projecteur.

Attention

N'utilise pas le projecteur avec le filtre retiré. De la poussière pourrait s'accumuler sur les composants optiques, réduisant la qualité de l'image. N'introduisez aucun objet dans les ouvertures de ventilation. Ceci pourrait causer une panne du projecteur.

Recommandation

Nous vous recommandons d'éviter d'utiliser le projecteur dans un environnement poussiéreux ou enfumé. Dans de tels environnements, l'image pourrait être de mauvaise qualité.

Lorsque vous utilisez le projecteur dans un endroit poussiéreux ou enfumé, de la poussière pourra s'accumuler sur une lentille, des panneaux à cristaux liquides ou des composants optiques à l'intérieur du projecteur. Ceci risque d'amoindrir la qualité de l'image projetée.

Si de tels problèmes se produisent, confiez le nettoyage à votre revendeur ou à un centre de service agréés.

Remise à zéro du compteur du filtre

Veillez à remettre le compteur du filtré à zéro après avoir nettoyé ou replacé le filtre.

1 Appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icone de menu REGLAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer le pointeur à cadre rouge sur le compteur du contrôle, puis appuyez sur le bouton de SELECTION. Une boîte de dialogue apparait pour afficher le temps total cumulé d'utilisation du contrôle, l'option de réglage de la minuterie, et l'option de remise à zéro. Sélectionnez Reset; le message “Réinitialiser le compteur du contrôle?” apparait alors. Sélectionnez [Oui] pour continuer. 3 Une autre boîte de dialogue de confirmation apparait; sélectionnez [Oui] pour remettre le compteur du filtre à zéro.

• Lorsque vous réinsérez ce filtre, veillez à ce que la partie fendue soit orientée vers l'extérieur.

Compteur du filtre

Sélectionnez Reset; le message "Réinitialiser le compteur du filtré?" apparait alors.

Sélectionnez [Oui]; une autre case de confirmation apparaît alors.

Sélectionnez [Oui] à nouveau pour remettre le compteur du filtre à zéro.

Obturator à coulisse

L'obturateur à coulisse est fourni pour la protection de l'objet contre la rayure de la surface et la poussière. Lorsque vous n'utilisez pas le projecteur, fermez l'obturateur à coulisse.

Pour ouvrir et fermer, glissez le levier de l'obturateur à coulisse en haut du boîtier.

Ne fermez pas l'obturateur quand la lampe du projecteur est allumée.

Nettoyage de la lentille du projeteur

Débranchez le cordon d'alimentation secteur avant d'entreprendre les travaux de nettoyage.

Essuyez soigneusement la lentille de projection avec un chiffon de nettoyage humecté d'une petite quantité de produit de nettoyage non abrasif pour lentille d'appareil photo, ou utilisez du papier de nettoyage de lentille ou une soufflerie en vente dans le commerce pour nettoyer la lentille.

Évitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface de la lentille.

Nettoyage du coffret du projecteur

Débranche le cordon d'alimentation secteur avant d'entreprendre les travaux de nettoyage.

Essuyez soigneusement le corps du projecteur avec un chiffon de nettoyage doux et sec. Si le corps du projecteur est très sale, utilisez une petite quantité de détergent doux, puis essuyez avec un chiffon de nettoyage doux et sec. Évitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface du coffret.

Lorsque vous n'utilisez pas le projecteur, mettez le projecteur dans la housse de transport pour le protéger de la poussière et ne pas le rayer.

Remplacement de la lampe

Lorsque la durée de vie de la lampe de projection du projecteur arrive à son terme, l'icône de remplacement de la lampe apparait sur l'écran et le témoin LAMP REPLACE s'allume en jaune. Remplacez la lampe dans les plus brefs délais. Le moment où le témoin LAMP REPLACE s'allume dépend du mode de lampe utilisé.

AVERTISSEMENT: AVANT D'OUVRIR LE COUVERCLE DE LA LAMPE, ETEIGNEZ LA LAMPE UV.

Remplacer lampe

Icône de remplacement de la lampe

• L'icone de remplacement de la lampe n'apparaît pas quand la fonction Affichage a été réglée sur "Off" (p.42), pendant l'opération "Immobilisation d'image" (p.24) ou "Pas d'image" (p.25).

Attention

Avant d'ouvrir le couvercle de la lampe, laissez le projecteur refroidir pendant au moins 45 minutes avant d'ouvrir le couvercle de la lampe. La température peut s'élever considérablement à l'intérieur du projecteur.

Attention

Pour assurer un fonctionnement sûr, remplacez la lampe par une lampe du même type. Veillez à ne pas laisser tomber l'unité de lampe et à ne pas toucher l'ampoule en verre! Le verre risquerait de se briser et de causer des blessures.

Pour remplacer la lampe, procédez comme suit.

1. Eteignez le projecteur et débranchez la fiche d'alimentation secteur. Laissez le projecteur refroidir pendant au moins 45 minutes. 2. Retirez la vis et ouvrez le couvercle de la lampe. 3. Retirez les deux (2) vis qui fixent la lampe. Soulevez la lampe hors du projecteur en utilisant la poignée. 4. Remplacez la lampe et fixez les deux (2) vis. Veillez à ce que la lampe soit bien mise en place. Fermez le couvercle de la lampe et fixez la vis. 5. Branchez le cordon d'alimentation secteur au projecteur et allumez le projecteur. 6. Remettez le compteur de la lampe à zéro.

Reportez-vous à la section "Remise à zéro du compteur de la lampe" à la page suivante.

Cercle de la lampe Appuyez ici et tirez vers le haut.

Commande d'une LAMPE de rechange

Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur.

• N° de modèle de votre projecteur : PLC-XU101/PLC-XU101K
• N° du type de lampe de rechange : POA-LMP111 (Pièces de service n° 610 333 9740)

Remise à zéro du compteur de la lampe

Veillez à remettre le compteur de la lampe à zéro après avoir remplacé la lampe. Une fois que le compteur de la lampe a été remis à zéro, le témoin LAMP REPLACE s'éteint et l'icône de remplacement de la lampe disparaît.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran. Utilisez les touches de POINTAGE pour placer le pointeur à cadre rouge sur l'icone de menu REGLAGE. 2 Utilisez les touches de POINTAGE ▲▼ pour placer un pointeur à cadre rouge sur “Remise à zéro lampe”, puis appuyez sur le bouton de SELECTION. La première boîte de dialogue apparait et indique le temps total accumulé d'utilisation de la lampe, et l'option de réinitialisation. Si vous sélectionnez “Reset”, un message “Compteur utilisation lampe remise à zéro?” s'affiche. Sélectionnez [Oui] pour continuer. 3 Une autre boîte de dialogue de confirmation apparait et sélectionnez [Oui] pour remettre le Compteur de la lampe à zéro.

• Ne remettez pas le compteur de la lampe à zéro sans avoir replacé la lampe. Ne le remettez à zéro qu'après avoir replacé la lampe.

Precautions de manipulation de la LAMPE

Ce projecteur utilise une lampe à haute pression qui doit être manipulée soigneusement et correctement. Si la lampe est manipulée incorrectement, ceci risquera de causer un accident, des blessures ou un incendie.

• La durée de vie de la lampe peut varier d'une lampe à une autre, et selon l'environnement d'utilisation. Il n'est pas garanti que toutes les lampes auront une durée de vie identique. Il est possible que certaines lampes tombent en panne ou grillent plus tôt que d'autres lampes similaires.
• Si le projecteur indique que la lampe doit être remplacée, autrement dit si le témoin LAMP REPLACE s'allume, remplacez IMMEDIATEMENT la lampe après que le projecteur se soit refroidi. (Suivez soigneusement les instructions de la section REMPLACEMENT DE LA LAMPE de ce manuel.) Si vous continuez d'utiliser la lampe alors que le témoin LAMP REPLACE est allumé, le risque d'explosion de la lampe augmentera.
• Une lampe risque d'exploser sous l'effet de vibrations, de chocs ou de la dépréciation résultant de nombreuses heures d'utilisation lorsque sa durée de vie arrive à son terme. Les risques d'explosion peuvent être différents selon l'environnement ou les conditions dans lesquelles le projecteur et la lampe sont utilisés.

Si une LAMPE explose, il FAUT prendre les mesures de sécurité suivantes.

Si une lampe explose, débranchez immédiatement la fiche secteur du projecteur de la prise secteur. Faites vérifier le bloc de lampe et replacer la lampe par un centre de service agréé. En outre, vérifie bien qu'aucun éclat de verre ne se trouve à proximité du projecteur ou ne soit expulsé par les orifices de circulation d'air de refroidissement. Eliminez soigneusement tous les éclats de verre. Seuls des techniciens compétents agréés habitués à effectuer des opérations d'entretien sur les projecteurs peuvent vérifier l'intérieur du projecteur, à l'exclusion de toute autre personne.

Si une personne n'a pas reçu une formation appropriée et effectue des opérations d'entretien de façon inadéquate, un accident ou des blessures causées par des éclats de verre risquent de se produire.

Guide de dépannage

Avant de faire appel à votre revendeur ou à un centre de service, veuillez vérifier les points suivants.

• Vérifiez que vous avez bien branché le projecteur aux équipements périphériques comme décrit dans la section "Branchement à un ordinateur", "Branchement à un équipement vidéo" et "Branchement à un équipement vidéo component" aux pages 15 - 17.
• Assurez-vous que tous les équipements sont bien branchés à la prise secteur et que l'alimentation électrique est établie. -Lorsque vous faites fonctionner le projecteur avec un ordinateur et que l'image n'est pas projetée, redémarrez l'ordinateur.

Problème:	- Solutions
Pas d'alimentation	- Branchez le cordon d'alimentation du projecteur dans la prise secteur. - Vérifiez si le témoin POWER est bien allumé en rouge. - Avant de rallumer le projecteur, attendez 90 - 120 secondes après avoir étéint le projecteur. Le projecteur peut être allumé après que le témoin POWER se soit allumé en rouge. (Reportez-vous à la page 20.) - Vérifiez le témoin WARNING. Si le témoin WARNING est allumé en rouge, il est impossible d'allumer le projecteur. (Reportez-vous à la page 51.) - Vérifiez la lampe de projection. (Reportez-vous à la page 54.) - Déverrouillez le verrouillage des touches du projecteur dans le menu REGLAGE. (Reportez-vous à la page 47.)
L'image n'est pas au point.	- Réglez la mise au point. (Reportez-vous à la page 23.) - Laissez un écart adéquat entre le projecteur et l'écran de projection. (Reportez-vous à la page 14.) - Regardez si la lentille doit être nettoyée. (Reportez-vous à la page 53.) - Si le projecteur est déplaced d'un endroit froid à un endroit chaud cela peut causer la condensation d'humidité sur la lentille. Dans ce cas, éteignez le projecteur est attendez que la condensation disparaisse.
Pas d'image	- Vérifiez le branchement entre l'ordinateur ou l'équipement video et le projecteur. (Reportez-vous aux pages 15 - 17.) - Vérifiez si le signal d'entrée est correctement émis par votre ordinateur. Lorsque vous branchez un ordinateur portable, selon le type de celui-ci, il pourrait être nécessaire de changer le réglage pour la sortie de monitueur. Pour plus de détails concernant de réglage, reportez-vous au mode d'emploi de votre ordinateur. - Il faut environ 30 secondes pour que l'image apparaissée après avoir allumé le projecteur. Vérifiez si le système sélectionné correspond bien à votre ordinateur ou à votre apparil video. (Reportez-vous aux pages 27 et 37.) - Sélectionnez à nouveau la source d'entrée correcte en utilisant l'opération par menu. (Reportez-vous aux pages 26, 35 et 36.) - Veillez à ce que la température ne soit pas hors des limites de la plage de température d'utilisation (5°C - 35°C).
L'image est inversée horizontally. L'image est inversée verticallement.	- Vérifiez l'élement Plafond / Arrière. (Reportez-vous à la page 45.) - Vérifiez l'élement Plafond. (Reportez-vous à la page 45.)
Pas de son	- Vérifiez les branchements des cables audio de la source d'entrée audio. - Réglez la source audio. - Appuyez sur la touche VOLUME+. (Reportez-vous à la page 23.) - Appuyez sur la touche MUTE. (Reportez-vous à la page 23.) - L'image est-elle projetée? Les sons ne sont audibles que quand l'image est projetée.
Certains affichages n'apparaissent pas lors des opérations.	- Vérifiez l'élement Affichage. (Reportez-vous à la page 42.)
La boîte de dialogue du code PIN apparait au démarrage.	- Le réglage du verrouillage par code PIN est en cours. Entrez un code PIN (1234 ou les chiffres que vous avez régés). (Reportez-vous aux pages 19, 48.)
Les télécommandes ne fonctionnent pas.	- Vérifiez les piles. - Assurez-vous qu'il n'y ait aucun obstacle entre le projecteur et la telecommande. - Assurez-vous que vous n'êtes pas placé trop loin du projecteur lorsque vous utilisez les télécommandes. La plage d'utilisation maximale est de 5 m. - Vérifiez si le code de la télécommande est bien conforme au projecteur. (Reportez-vous à la page 47.) - Déverrouillez le verrouillage des touches de la télécommande dans le menu REGLAGE. (Reportez-vous à la page 47.)

Avertissement:

Ce projecteur contient des composants placés sous haute tension. Ne tentez pas d'ouvrir le coffret.

Si le problème persiste après avoir suivi toutes les instructions d'utilisation, adressez-vous à votre revendeur ou à un centre de service. Indiquez-lui le numéro de modèle et expliquez le problème de façon détaillée. Nous vous indiquerons comment obtenir le service nécessaire.

La marque CE est une marque de conformité aux directives de la Communauté Européenne (CE).

US LISTED

Ce symbole marqué sur la plaque d'identification indique que le produit figure sur la liste des Underwriters Laboratories Inc. L'appareil a été conçu et fabriqué conformément aux normes de sécurité U. L. rigoureuses contre les risques d'incendie, les accidents et les électrocutions.

pixelworks

Circuits intégrés Pixelworks utilisés.

Arborescence des menus

Entrée d'ordinateur / Entrée vidéo Son

Entrée d'ordinateur

*Les systèmes affichés dans le menu SYSTEME variant en fonction du signal d'entrée.

Entree video

Réglage

Témoins et état du projecteur

Vérifiez les témoins indiquant l'état du projecteur.

Témoins			Etat du projecteur
POWER Rouge/Vert	WARNING Rouge	LAMP REPLACE Jaune
			Le projecteur est étant. (Le cordon d'alimentation secteur est débranché.)
			Le projecteur est préparé pour le mode Veille ou la lampe de projection est en cours de refroidissement. Il est impossible d'allumer le projecteur avant que le refroidissement soit terminé.
			Le projecteur est prêt (READY) à être allumé en actionnant la touche ON/STAND-BY.
			Le projecteur fonctionne normalement.
			Le projecteur est en mode de gestion d'alimentation.
			La température interne du projecteur est anormalement élevé. Il est impossible d'allumer le projecteur. Lorsque le projecteur s'est refroidi suffisamment et que la température est revenue à un niveau normal, le tímein POWER s'allume en rouge et il est alors possible d'allumer le projecteur. (Le tímein WARNING continue à clignoter.) Vérifiéez et nettoyez les filtres à air.
			Le projecteur s'est refroidi suffisamment et la température est revenue à un niveau normal. Lorsque vous allumez le projecteur, le tímein WARNING cessée de clignoter. Vérifiéez et nettoyez les filtres à air.
			Le projecteur détecte un état anormal et ne peut pas être allumé. Débranchez le cordon d'alimentation secteur et rebranchez-le pour allumer le projecteur. Si le projecteur s'éteint à nouveau, débranchez le cordon d'alimentation secteur et confiez la vérification et les réparations du projecteur à votre revendeur ou au centre de service. Ne laissez pas le projecteur allumé. Une électrocution ou un incendie risqueraient de se produit.

s'allume en vert.

clignote en vert.

s'allume en rouge.

• • • clignote en rouge.

• •• éteint

• Lorsque la durée de vie de la lampe de projection arrive à son terme, le témoin LAMP REPLACE s'allume en jaune. Lorsque ce témoin s'allume en jaune, remplacez immédiatement la lampe de projection. Remettez le compteur de remplacement de la lampe à zéro après avoir remplaced la lampe. Reportez-vous aux pages 54 et 55.

Spécifications des ordinateurs compatibles

Ce projecteur accepte les signaux de tous les ordinateurs de fréquences V et H mentionnés ci-dessous, et inférieures à 140 MHz d'horloge de points.

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontal (KHz)	Fréquence verticale (Hz)	AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontal (KHz)	Fréquence verticale (Hz)
VGA 1	640 x 480	31,47	59,88	SXGA 1	1152 x 864	64,20	70,40
VGA 2	720 x 400	31,47	70,09	SXGA 2	1280 x 1024	62,50	58,60
VGA 3	640 x 400	31,47	70,09	SXGA 3	1280 x 1024	63,90	60,00
VGA 4	640 x 480	37,86	74,38	SXGA 4	1280 x 1024	63,34	59,98
VGA 5	640 x 480	37,86	72,81	SXGA 5	1280 x 1024	63,74	60,01
VGA 6	640 x 480	37,50	75,00	SXGA 6	1280 x 1024	71,69	67,19
VGA 7	640 x 480	43,269	85,00	SXGA 7	1280 x 1024	81,13	76,107
MAC LC13	640 x 480	34,97	66,60	SXGA 8	1280 x 1024	63,98	60,02
MAC 13	640 x 480	35,00	66,67	SXGA 9	1280 x 1024	79,976	75,025
480i	——	15,734	60,00(Entrelacement)	SXGA 10	1280 x 960	60,00	60,00
575i	——	15,625	50,00(Entrelacement)	SXGA 11	1152 x 900	61,20	65,20
SVGA 1	800 x 600	35,156	56,25	SXGA 12	1152 x 900	71,40	75,60
SVGA 2	800 x 600	37,88	60,32	SXGA 13	1280 x 1024	50,00	86,00(Entrelacement)
SVGA 3	800 x 600	46,875	75,00	SXGA 14	1280 x 1024	50,00	94,00(Entrelacement)
SVGA 4	800 x 600	53,674	85,06	SXGA 15	1280 x 1024	63,37	60,01
SVGA 5	800 x 600	48,08	72,19	SXGA 16	1280 x 1024	76,97	72,00
SVGA 6	800 x 600	37,90	61,03	SXGA 17	1152 x 900	61,85	66,00
SVGA 7	800 x 600	34,50	55,38	SXGA 18	1280 x 1024	46,43	86,70(Entrelacement)
SVGA 8	800 x 600	38,00	60,51	SXGA 19	1280 x 1024	63,79	60,18
SVGA 9	800 x 600	38,60	60,31	SXGA 20	1280 x 1024	91,146	85,024
SVGA 10	800 x 600	32,70	51,09	SXGA +1	1400 x 1050	63,97	60,19
SVGA 11	800 x 600	38,00	60,51	SXGA +2	1400 x 1050	65,35	60,12
MAC 16	832 x 624	49,72	74,55	SXGA +3	1400 x 1050	65,12	59,90
XGA 1	1024 x 768	48,36	60,00	MAC21	1152 x 870	68,68	75,06
XGA 2	1024 x 768	68,677	84,997	MAC	1280 x 960	75,00	75,08
XGA 3	1024 x 768	60,023	75,03	MAC	1280 x 1024	80,00	75,08
XGA 4	1024 x 768	56,476	70,07	480p	——	31,47	59,88
XGA 5	1024 x 768	60,31	74,92	575p	——	31,25	50,00
XGA 6	1024 x 768	48,50	60,02	720p	——	45,00	60,00
XGA 7	1024 x 768	44,00	54,58	1035i	——	33,75	60,00(Entrelacement)
XGA 8	1024 x 768	63,48	79,35	1080i	——	33,75	60,00(Entrelacement)
XGA 9	1024 x 768	36,00	87,17(Entrelacement)	1080i	——	28,125	50,00(Entrelacement)
XGA 10	1024 x 768	62,04	77,07	WXGA 1	1366 x 768	48,36	60,00
XGA 11	1024 x 768	61,00	75,70	WXGA 2	1360 x 768	47,70	60,00
XGA 12	1024 x 768	35,522	86,96(Entrelacement)	WXGA 3	1376 x 768	48,36	60,00
XGA 13	1024 x 768	46,90	58,20	WXGA 4	1360 x 768	56,16	72,00
XGA 14	1024 x 768	47,00	58,30	WXGA 6	1280 x 768	47,776	59,87
XGA 15	1024 x 768	58,03	72,00	WXGA 7	1280 x 768	60,289	74,893
MAC 19	1024 x 768	60,24	75,08	WXGA 8	1280 x 768	68,633	84,837
				UXGA 1	1600 x 1200	75,00	60,00
				UXGA 2	1600 x 1200	81,25	65,00
				UXGA 3	1600 x 1200	87,5	70,00
				UXGA 4	1600 x 1200	93,75	75,00

Spécifications techniques

Informations sur le système mécanique

Type de projecteur	Projecteur multimédia
Dimensions (L x H x P)	334 mm x 78 mm x 232 mm (sans les pieds régibles)
Poids net	3,3 kg
Réglage des pieds	Entre 0° et 9° environ
Résolution d'affichage
Système d'affichage à cristaux liquides	Type à matrice active TFT de 0,8 po., 3 panneaux
Résolution d'affichage	1.024 x 768 points
Nombre de pixels	2.359.296 (1.024 x 768 x 3 panneaux)
Compatibilité des signaux
Système de couleur	PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N
Signaux TV haute définition	480i, 480p, 575i, 575p, 720p, 1035i et 1080i
Fréquence de balayage	Sync. H 15 kHz - 100 kHz, Sync. V 50 - 100 Hz
Informations sur le système optique
Taille d'image de projection (Diagonale)	Régable de 33 po. à 300 po.
Distance de jet	1,3 m - 10,0 m
Lentille de projection	Lentille F1,7 - 2,1 avec zoom et mise au point manuel de f26,7 mm - 32,0 mm
Lampe de projection	275 watts
Interface
Connecteurs d'entrée video	Type RCA x 1
Connecteurs d'entrée S-video	Mini DIN 4 broches x 1
Connecteurs d'entrée audio	Type RCA x 2
Borne d'entrée d'ordinateur 1	RGB analogue (mini D-sub 15 broches) x 1
Borne d'entrée d'ordinateur 2 / entrée component	RGB analogue (mini D-sub 15 broches) x 1
Connecteur Ordinateur / entrée audio component	Mini connecteur (stéroyo) x 1
Sortie de moniteur	RGB analogue (mini D-sub 15 broches) x 1
Connecteur de port de service	Mini DIN 8 broches x 1
Connecteur de sortie audio	Mini connecteur (stéroyo) x 1 (Variable)
Audio
Amplificateur audio interieur	1,0 W RMS
Haut-parleur incorpore	1 haut-parleur, Ø28 mm
Alimentation
Tension et consommation	100 - 120 V CA (4,9 A max. ampères), 50/60 Hz (Etats-Unis et Canada)
	200 - 240 V CA (2,2 A max. ampères), 50/60 Hz (Europe continentale et Royaume-Uni)
Conditions d'utilisation
Température de fonctionnement	5 °C - 35 °C
Température d'entreposeage	-10 °C - 60 °C
Télécommande
Piles	AA ou LR6 1.5 V type ALKALINE x 2
Plage d'utilisation	5 m / ±30°
Dimensions	49 mm x 22 mm x 145,3 mm
Poids net	100 g (avec piles)

Accessoires

Mode d'emploi (CD-ROM)

Cordon d'alimentation secteur

Télécommande et piles

Cable VGA

Étiquette de code PIN

• Les spécifications sont sujettes aux changements sans préavis.
• Les panneaux à cristaux liquides sont fabriqués en utilisant les normes les plus hautes. Au moins 99,99% des pixels sont efficaces; toutefois, une proportion infime (0,01% ou moins) des pixels pourrait être inefficaces selon les caractéristiques des panneaux à cristaux liquides.

Pièces en option

Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur.

Numéro de module

Télécommande à pointeur laser : POA-RCKIT03

Kit de présentation : POA-RCKIT04

Configuration des bornes

Borne: RGB analogique (mini D-sub 15 broches)

1	Rouge (R/Cr) entrée/sortingie	9	5V
2	Vert (G/Y) entrée/sortingie	10	Masse (Sync.vert.)
3	Bleu (B/Cb) entrée/sortingie	11	Masse
4	----	12	Données DDC
5	Masse (Sync.horiz.)	13	Sync. horiz. entrée/sortingie (sync. H/V composite)
6	Masse (rouge)	14	Sync. vert.
7	Masse (verte)	15	Horloge DDC
8	Masse (bleue)

Connecteur service PORT

Borne: Mini DIN 8 broches

	Série
1	R x D
2	----
3	----
4	MASSE
5	RTS / CTS
6	T x D
7	MASSE
8	MASSE

Notes relatives au numéro de code PIN

Écrivez le numéro de code PIN dans la colonne ci-dessous et conservez-le soigneusement avec ce manuel. Si vous avez oublié ou perdu le numéro et que vous ne pouvez pas utiliser le projecteur, adressez-vous au centre de service.

N° de verrouillage par code PIN

N° par défaut réglé en usine: 1 2 3 4*

N° de verrouillage par code PIN logo

N° par défaut réglé en usine: 4 3 2 1*

*Si vous changez le numéro à quatre chiffres, le numéro régèle en usine sera invalide.

Pendant que le projecteur est verrouillé par le code PIN...

Apposez l'étiquette ci-dessous (fournie) sur un endroit bien visible du coffret du projecteur pendant qu'il est verrouillé par un code PIN.
