Type de produit	Lecteur de disque amovible interne
Marque	IOMEGA
Modèle	REV ATAPI DRIVE
Format	3,5 pouces (interne)
Interface	ATAPI (IDE)
Capacité maximale par disque	35 Go (disques REV compatibles)
Dimensions (approx.)	10,2 x 14,6 x 1,6 cm (L x P x H)
Poids (approx.)	500 g
Alimentation	5V et 12V via connecteur d'alimentation IDE
Consommation électrique	Veille : 1 W ; actif : 8 W (estimation)
Débit de transfert	Jusqu'à 25 Mo/s (lecture), 15 Mo/s (écriture)
Fonctions principales	Sauvegarde, stockage amovible haute capacité, lecture/écriture de disques REV
Compatibilité système	Windows 98/Me/2000/XP (pilotes fournis)
Installation	Interne, baie 3,5" ou 5,25" avec adaptateur, cavalier réglé sur Cable Select
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux sec ; ne pas utiliser de liquides
Sécurité	Éviter les chocs, ne pas insérer d'objets dans les ouvertures, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support IOMEGA
Accessoires inclus	Câble IDE, CD Solutions, supports de montage (pour baie 5,25")
Durée de vie prévue	500 000 heures MTBF

FOIRE AUX QUESTIONS - REV ATAPI DRIVE IOMEGA

Comment installer le lecteur REV ATAPI DRIVE ?

Suivez le guide d'installation fourni sur le CD Solutions. Important : réglez le cavalier sur Cable Select et utilisez le câble IDE inclus. Branchez le connecteur noir sur le lecteur, le bleu sur la carte mère (canal secondaire).

Quel type de disques utiliser ?

Utilisez exclusivement des disques REV (capacité 35 Go). Ne pas utiliser d'autres supports.

Le lecteur n'est pas détecté dans Windows, que faire ?

Vérifiez les branchements du câble IDE et d'alimentation. Assurez-vous que le cavalier est bien sur Cable Select. Redémarrez l'ordinateur et exécutez le logiciel de détection sur le CD Solutions.

Puis-je utiliser ce lecteur avec un adaptateur USB ?

Non, ce modèle est au format ATAPI (IDE) interne. Il n'est pas conçu pour une utilisation externe sans boîtier adaptateur spécifique.

Quelle est la différence entre REV ATAPI et les autres versions REV ?

Le REV ATAPI est un lecteur interne avec interface IDE. D'autres versions existent en externe (USB, FireWire) ou avec interface SCSI. Les disques sont interchangeables.

Comment nettoyer le lecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants ni de liquides. Pour la lentille, utilisez un kit de nettoyage pour lecteurs optiques (mais ce lecteur est magnétique, donc inutile).

Le lecteur fait du bruit, est-ce normal ?

Un léger bruit de rotation et de recherche est normal. Si le bruit est fort ou irrégulier, vérifiez que le lecteur est bien fixé et qu'aucun câble ne touche les parties mobiles.

Puis-je installer le lecteur dans une baie 5,25 pouces ?

Oui, utilisez les supports de montage fournis. Suivez les instructions du guide de l'utilisateur HTML sur le CD.

Quels systèmes d'exploitation sont supportés ?

Windows 98, Me, 2000 et XP. Les pilotes sont sur le CD Solutions. Pour d'autres OS, vérifiez la compatibilité sur le site IOMEGA.

Comment vérifier que le lecteur fonctionne correctement ?

Insérez un disque REV. L'icône du lecteur doit apparaître dans Poste de travail. Effectuez un test de lecture/écriture avec un fichier de petite taille.

MODE D'EMPLOI REV ATAPI DRIVE IOMEGA

IMPORTANT : La configuration de votre ordinateur peut différer des illustrations suivantes. Si vous êtes familiarisé avec l'installation d'unités ATAPI internes, ce guide peut s'avérer suffisant. Dans le cas contraire, imprimez les instructions du guide de l'utilisateur présent sur le CD Solutions.

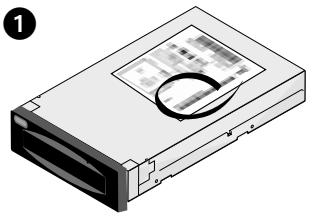

1. Prenez note du numéro de série :
2. Démarrez votre ordinateur, entendez le chargement du système d'exploitation, puis insérez le CD Solutions.

REMARQUE: Le menu du CD devrait s'afficher automatiquement. Si ce n'est pas le cas, double-cliquez sur l'icône du CD dans le Poste de travail ou dans l'Explorateur Windows, puis sur l'icône Start.exe.

1. Sélectionnez Installation automatique et suivez les instructions affichées. Lorsque l'écran indiquant la fin de l'installation s'affiche, cliquez sur OK, puis sur Arrêter maintenant.
2. Déconnectez le câble d'alimentation et retirez le capot de votre ordinateur. Vérifiez que le cavalier du lecteur REV est positionné sur Sélection de cable comme illustré.

REMARQUE: Si vous comptez connecter un autre lecteur au cable de données IDE du lecteur REV, positionnez le cavalier de ce lecteur sur Sélection de cable.

1. Recherchez un emplacement de lecteur (emplacement 5,25 ou 3,5 pouces) disponible et retirez la plaque de façade. Glissez le lecteur REV dans son emplacement.

REMARQUE: Si vous installez dans un emplacement de lecteur 5,25 pouces, fixez les supports de montage inclus dans le kit d'installation universal. Suivez les instructions de montage du guide de l'utilisateur HTML.

1. Branchez le connecteur noir du cable de données IDE à l'arrière du lecteur REV

REMARQUE: Pour des performances optimales, utilisez le câble fourni avec le lecteur.

1. Branchez le connecteur bleu du cable de données IDE sur le canal secondaire de la carte mère et le connecteur gris 2 sur un autre lecteur (facultatif).

REMARQUE: Si un cable est déjà branché sur le canal secondaire, remplacez-le par le cable de données IDE comme illustré ici ou reportez-vous aux guides de l'utilisateur pour des instructions détaillées.

1. Connectez un cable d'alimentation ① libre de l'ordinaire au lecteur.

REMARQUE: Si aucun cable d'alimentation n'est libre, vous pourrez être amené à devoir acheter un cable adaptateur d'alimentation en Y.

1. Remettez le capot en place, branchez le cordon d'alimentation et redémarrez l'ordinateur.
2. Vérifie que votre lecteur apparait dans la liste en sélectionnant Oui, puis sélectionnez Fermer.

REMARQUE: Si le logiciel de détection ne démarre pas ou si votre lecteur ne figure pas dans la liste, reportez-vous au guide de l'utilisateur sur le CD.

1. Insérez un disque et votre lecteur est prêt à fonctionner. L'icône du lecteur REV apparaît dans le Poste de travail ou dans l'Explorateur Windows.

REMARQUE: Si ce coffret ne comprend pas de disque REV, vous devrez en acheter un.
