Débranchez l’équipement de votre prise CA avant de le nettoyer. N’utilisez pas de détergents liquides ou de vaporisateur. Utilisez un chiffon imprégné d’un détergent doux pour le nettoyage. Pour les équipements devant être branchés, la prise de courant doit être installée à proximité de l’équipement et doit être facilement accessible. Protégez cet équipement de l’humidité. Installez cet équipement sur une surface stable. Si l’équipement n’est pas placé sur une surface stable, il risque de tomber et de provoquer des blessures. Les ouvertures disposées sur le boîtier servent à la ventilation. Protégez l’équipement contre toute surchauffe. NE COUVREZ PAS LES OUVERTURES. Vérifiez que vous utilisez le voltage correspondant à la source d’alimentation quand vous branchez l’équipement à la prise de courant. Placez le cordon d’alimentation à un endroit où il ne risque pas d’être piétiné et où les gens ne risquent pas de s’embroncher. Ne placez pas d’objets sur le cordon d’alimentation. Vous devez respecter toutes les précautions et avertissements qui accompagnent cet équipement. Si l’équipement n’est pas utilisé pendant plusieurs jours, débranchez l’équipement des prises de courant afin d’éviter de l’endommager lors de possibles surtensions transitoires. Ne versez jamais de liquide dans les ouvertures, cela pourrait provoquer un incendie ou un risque d’électrocution. N’ouvrez jamais l’équipement. Pour des raisons de sécurité, l’équipement ne doit être ouvert que par un personnel qualifié. Si les situations suivantes se présentent, faites vérifier l’équipement par un personnel qualifié: (a) Le cordon d’alimentation ou la prise sont endommagés. (b) Un liquide a pénétré dans l’équipement. (c) L’équipement a été exposé à l’humidité. (d) L’équipement ne fonctionne pas correctement ou vous n’arrivez pas à le faire fonctionner conformément au manuel utilisateur. (e) L’équipement est tombé et il est endommagé. (f) Si l’équipement présente des signes évidents de dommages. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT SANS DISPOSITIF D’AIR CONDITIONNÉ ; NE LE RANGEZ PAS DANS UN ENDROIT COMPORTANT UNE TEMPÉRATURE SUPÉRIEURE 0 60°C (140°F), CELA POURRAIT ENDOMMAGER L’ÉQUIPEMENT. Le niveau sonore à la position des opérateurs selon IEC704-1:1982 est égale ou inférieure à 70dB(A) DANGER: Radiation laser invisible quand l’appareil est ouvert. Evitez toute exposition directe au rayon laser. Conforme aux standards de performances de radiation FDA, 21 CFR, sous-chapitre J. Puissance du Laser: Longueur d’Onde: 783±3nm (CD); 658±3nm (DVD) Puissance d’émission : 0.7mW Diode laser : Classe 3b
Gardez vos disques propres. Le fait d’utiliser un chiffon sans poussière pour nettoyer la surface du disque avant l’enregistrement augmentera l’intégrité des données gravées. Ne faites pas tomber et ne secouez pas le lecteur. L’installation et l’utilisation du lecteur doivent être réalisées à l’horizontal. La loi sur le copyright de chaque pays régit la reproduction de travaux protégés par le copyright. Les personnes utilisant des lecteurs peuvent être tenues responsables de son utilisation lors de la réalisation de copies non autorisées de travaux protégés par copyright. Vous augmenterez le taux de succès en copiant les données à partir du Disque Dur, au lieu de copier les données en « copie en mode à la volée ». Donc, nous conseillons aux utilisateurs de réserver suffisamment d’espace de mémoire tampon pour créer un fichier image (au moins 650Mo pour le CD; 5Go pour le DVD; et si votre lecteur prend en charge l'écriture sur DVD+R Double Couche, alors au moins 9Go d'espace sont nécessaires). 2
Compatibilité de Format4 Modes d’Enregistrement 5 Ce que vous pouvez faire avec le Graveur de DVD5
Configuration Requise pour USB 1.1 ……………………………….6 Configuration Supplémentaire pour USB 2.0 ……………………….6
Vue de Face……………………………………………………………7 Vue Arrière ……………………………………………………8
Installer le Pilote USB pour Windows 98SE…………………………9 DÉPANNAGE Problèmes de Lecture…………...…………………………………17 Problèmes d’Ecriture……...…………………………………18
(Digital Versatile Discs) formatés pour les films et les données. Ce lecteur polyvalent et remarquable peut :
* Ecrivez sur média DVD+R Double Couche (DVD+R9 enregistrable). Ecrire sur média DVD+RW (DVD réinscriptible). Ecrire sur média DVD-R (DVD enregistrable). Ecrire sur média DVD-RW (DVD réinscriptibles). Lire des médias DVD (DVD+R, DVD+RW, DVD-R, et DVD-RW).
Ecrire sur média CD-RW en ultra-speed (CD réinscriptible). Lire tous les médias CD-ROM et CD-R. Lire les médias CD-RW et CD-DA (audio) (REMARQUE: Les vitesses maximum d’Ecriture, Réécriture, & Lecture du lecteur sont imprimées sur la boîte d’origine. *Votre lecteur peut écrire sur média DVD+R9 seulement quand il peut prendre en charge l'écriture sur DVD+R double couche.) Le lecteur supporte Running OPC (ROPC) et est compatible Windows Plug & Play. La mémoire Flash permet de mettre à niveau le lecteur sur la dernière révision du microprogramme (disponible sur le site web) sans ouvrir le lecteur. La technologie de Protection de Dépassement de Mémoire Tampon élimine les erreurs de sous-exécution de tampon, ainsi vous pouvez utiliser votre ordinateur en toute sécurité pour d’autres tâches pendant que vous gravez un disque CD-R/CD-RW, DVD-R/DVD-RW ou DVD+R/DVD+RW.
Ce Graveur de DVD est un lecteur de disque optique polyvalent. Pour la fonction d’écriture sur CD, il peut écrire des données, conformes à Orange Book: Partie 2 CD-R Volume 1 / Partie 2 CD-R Volume 2 Multi Speed / Partie 3 CD-RW Volume 1 (Connu sous le nom de faible 4
Session par Session Les données peuvent être enregistrées sur le disque à raison d’une session à la fois. De nouvelles sessions pourront être écrites par la suite dans ce mode. Un espace disque plus important peut être utilisé car il n’y a pas de vide entre les pistes.
Les données peuvent être enregistrées sur le disque en une session. De nouvelles sessions pourront être écrites par la suite dans ce mode. Un espace disque moins important pourra être utilisé car un vide est créé entre les sessions.
Ceci est utile pour les sauvegardes de données. Les données peuvent être ajoutées directement aux pistes sur le média ou peuvent être supprimées directement des pistes seulement sur les médias . Pour utiliser ce mode, votre logiciel doit supporter la fonction d’écriture par Paquet.
Enregistrez de la vidéo numérique ou des diaporamas sur des disques DVD+R, DVD+RW, DVD-R, et DVD-RW. *Un lecteur de support d'écriture DVD+R à Double couche pourra écrire sur un disque DVD+R9. Enregistrer des données ou de l’audio sur un média CD enregistrable ou réinscriptible. Lire des CD de musique. Lire des films VCD & DVD. Accéder à des matériels de référence interactifs stockés sur DVD Enregistrer des photos et autres images sur des CD enregistrables ou réinscriptibles. Archiver des images et de la vidéo sur DVD ou CD Maîtriser de nouveaux programmes sur DVD ou CD 5
Ce lecteur possède une interface de Bus Série Universelle (USB) 2.0 à haute vitesse. Vous pouvez aussi l’utiliser avec USB version 1.1. Pour assurer des performances de lecture/écriture/réécriture stables, il est recommandé d’utiliser un PC compatible IBM ayant les caractéristiques suivantes.
Lecteur CD-ROM Disque Dur
Minimum 650Mo de capacité disponible pour créer un fichier image de CD; 5Go d'espace libre sur le Disque Dur pour créer un fichier image de DVD sur un disque DVD Simple Couche (4,7Go); *et 9Go ou plus d'espace libre sur le disque dur pour créer un fichier image de DVD sur un disque DVD+R Double Couche (8.5Go). (N’activez pas le calibrage thermique du Disque Dur pendant l’utilisation)
REMARQUE: (1) En connexion USB 1.1, les meilleures performances du lecteur sont 4X pour CD-R, 4X pour CD-RW et 6X pour lire un CD-ROM. De plus, la vitesse du DVD est limitée à 0.7X. Par conséquent, nous conseillons fortement de N’appliquer AUCUNE fonction DVD en connexion avec une interface USB 1.1. (2) Certains disques durs à grande vitesse sont équipés d’une fonction de « Re-calibrage Thermique Automatique ». Désactivez-la dans le programme Setup du BIOS afin d’éviter d’écrire des erreurs (Dépassement de Mémoire Tampon).
Interface *Reportez-vous à la boîte d'origine pour voir si votre lecteur prend en charge un disque DVD+R Double Couche. 6
Utilisateur de Windows® 98SE/ME : Cliquez avec le bouton droit de la souris sur Poste de Travail et sélectionnez Propriétés. Sélectionnez l’onglet Gestionnaire de Périphériques. S’il y a un point d’exclamation jaune à côté des Contrôleurs de Bus Série Universels, contactez le fabricant de la carte.
Cliquez avec le bouton droit de la souris sur Poste de Travail et sélectionnez Propriétés. Sélectionnez l'onglet “Matériel”. Cliquez sur le bouton Gestionnaire de Périphérique. S’il y a un point d’exclamation jaune à côté des Contrôleurs de Bus Série Universels, contactez le fabricant de la carte.
Ce lecteur USB est un périphérique de stockage USB Plug & Play. Si vous utilisez l’un des Systèmes d’Exploitation suivants : tel que Windows ME, Windows 2000, et Windows XP, tout ce que vous avez à faire, c’est de le brancher correctement à votre ordinateur. Puis le lecteur est prêt à l’emploi. Tandis qu’un PC utilisant le SE Windows 98SE ne reconnaîtra pas ce USB si vous installez ce lecteur pour la première fois. Par conséquent, vous devrez installer un pilote dans votre ordinateur pour ce lecteur USB pour installer correctement votre ordinateur. Vous trouverez le pilote USB pour le SE Windows 98SE dans la Disquette fournie ou dans le répertoire de pilotes USB pour le SE Windows 98 du kit du Logiciel de Gravure. Suivez les instructions de votre SE pour installer le pilote pour ce lecteur USB, puis redémarrez votre ordinateur.
Limitez votre vitesse d’enregistrement à 4X ou 8X si votre ordinateur est seulement équipé d’une interface USB1.1 de vitesse plus lente ou si votre port PCMCIA NE supporte PAS l’interface Card Bus. Si vous tentez de graver à haute vitesse avec une interface lente, vous risquez de provoquer de fréquentes saturations de mémoire tampon et des pauses d’écriture (quand la LED Occupé clignote) cela pourrait avoir des conséquences néfastes sur la qualité de l’enregistrement.

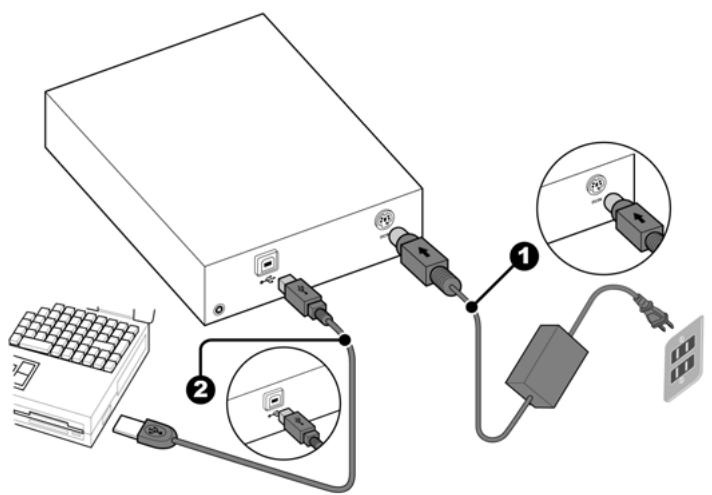

(Pour éviter d’endommager la prise d’alimentation, connectez avec précautions en évitant de tordre la prise d’alimentation.)
(Examinez soigneusement la connexion pour assurer une orientation correcte.)
à être utilisé. (REMARQUE : Si vous ne pouvez pas identifier la connexion USB 2.0, reportez-vous à la documentation de votre carte USB 2.0. Et si vous n’avez pas de carte d’adaptateur USB 2.0 installée, vous pouvez toujours connecter le lecteur à une connexion USB 1.1 standard.)
Si vous installez ce USB pour la première fois sur votre Système d’Exploitation Windows 98SE (Seconde Edition), vous devrez installer un pilote USB pour votre Windows 98SE. Suivez les instructions à l'écran pour installer correctement le pilote USB, puis redémarrez votre ordinateur. (Pour plus de détails, reportez-vous à la page Utilisateur de USB 2.0.)
CD Audio 1. Pour utiliser le lecteur Graveur de DVD sur un ordinateur: Comme un lecteur CD-ROM : La plupart des Systèmes d’Exploitation de Windows (Windows XP, Windows ME, Windows 2000, Windows 98, et Windows 95) offrent un pilote de lecteur CD-ROM générique permettant au lecteur Graveur de DVD de fonctionner comme un lecteur CD-ROM standard. Vous n’avez rien d’autre à installer. Comme un lecteur DVD-ROM : Le système d’exploitation de l’ordinateur (sauf Windows 95) permet aussi au lecteur Graveur de DVD de fonctionner comme un lecteur DVD-ROM. Vous n’avez rien d’autre à installer pour lire des DVD. (Dans Windows 95, vous aurez besoin d’un logiciel supplémentaire pour lire des médias DVD, qui seront inclus avec le kit CD de logiciels du lecteur Graveur de DVD.) Comme un Regraveur de CD ou un Regraveur de DVD: Pour écrire sur média CD ou DVD, vous aurez besoin d’un logiciel supplémentaire. Le kit de logiciel d’Enregistrement inclus dans le coffret vous offrira des fonctions comme le matriçage, écriture en paquets, duplication, sauvegarde de votre disque dur ou de vos fichiers, capturer de l’audio, et plus encore.
(1) (2) Figure: Chargement du Plateau Réappuyez sur le bouton d’Ejection et le plateau se fermera en coulissant en quelques secondes. 12
écrire des DVD ou des CD, veuillez visiter les sites web des sociétés dont le logiciel vous intéresse, reportez-vous à leur manuel utilisateur, ou regardez l’option d’aide dans le logiciel. Reportez-vous au manuel utilisateur pour les procédures d’utilisation détaillées.
Il se peut que vous ne puissiez pas graver sur certains médias CD ou DVD, à cause des différences de qualité de fabrication. Nous vous conseillons d’utiliser des médias CD et DVD provenant des fabricants suivants, qui se sont révélés satisfaisants pour notre lecteur. CMC, Daxon, DST, Fornet, Fujifilm, GAT, Gigastorage, DVD inclus dans le kit CD vous donnera les meilleurs résultats de lecture. Vous pouvez immédiatement lire des CD Audio et des disques DVD préenregistrés, y compris des films et autres DVD. Pour lire un CD ou un Disque Vidéo Numérique (DVD), insérez le disque avec l’étiquette tournée vers le haut (pour les CD). Ce lecteur Graveur de DVD lit à la fois les DVD simple couche et double couche.

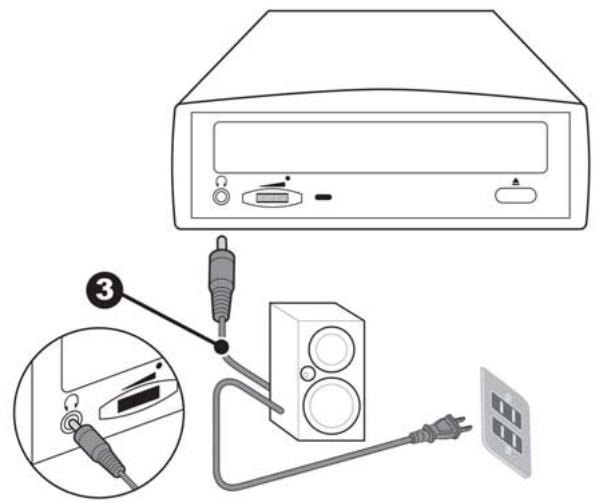

Pour pouvoir écouter un CD audio, connectez un câble audio au connecteur audio analogique situé à l’arrière du lecteur et connectez l’autre extrémité à la carte son. Vous pouvez rencontrer deux types d’audio : (1) Audio CD : Provient de disques audio (comme ceux que vous utilisez dans votre chaîne stéréo) qui sont directement traduits en son par votre lecteur Graveur de DVD. Bien que dans la plupart des cas, une carte son et des haut-parleurs soient utilisés pour écouter ce type d’audio, vous pouvez aussi l’écouter en branchant des écouteurs ou des hautparleurs alimentés, à la prise d’écouteurs située sur la face avant de votre lecteur. Vous pouvez contrôler la lecture audio par logiciel, et ajuster le volume avec le contrôle de volume situé sur la face avant.
Pour écouter de la musique à l’aide de la carte son de l’ordinateur, vous pouvez régler le volume avec le contrôle de volume sur Windows Media Player ou sur la Barre des Tâches du Lecteur CD. Vous pouvez aussi couper le son sur votre carte et écouter de la musique à l’aide des écouteurs ou de haut-parleurs auto alimentés.
Si vous insérez par la suite un DVD avec un code de région différent, vous serez invité soit à accepter ou non de changer de code de région. Si vous n’acceptez pas la modification, alors ce DVD ne sera pas lu. Si vous acceptez la modification, alors le paramètre de code de région du lecteur Graveur de DVD sera modifié. Mais rappelez-vous : Vous pouvez modifier le code de région du lecteur Graveur de DVD seulement 5 fois. Après quoi, vous ne pourrez plus modifier le paramètre du code du lecteur.
Le lecteur USB n’est pas reconnu par le Système d’Exploitation Windows. Disque chargé déséquilibré. Etiquette collée à la surface
CD paramétré incorrectement.
Une erreur de lecture s’est produite.
"Importer la Session" N’était PAS coché sur le Logiciel. Disque défectueux.
Vérifiez si la LED de votre lecteur est allumée. Si ce n’est pas le cas, il n’y a pas d’alimentation. Assurez-vous que les connecteurs du câble USB sont correctement connectés aux ports USB de l’ordinateur et du lecteur . Reportez-vous au chapitre Utilisateurs d’USB 2.0 et vérifiez si le pilote USB est correctement installé. Remplacez-le par un autre. Décollez l’étiquette avec précaution. Ne faites aucune rayure. Arrêtez d’utiliser le logiciel et essayez le bouton d’éjection pour ouvrir le plateau. Insérez une petite tige ou un trombone de bureau dans ce trou pour éjecter le plateau. S’il a été enregistré sans cocher "Charger le Contenu" ou "Importer la Session", il est impossible de lire. Mais quand vous utilisez un utilitaire tel que "Sélection de Session" d’Adaptec, la session précédente peut être lue. De profondes rayures, traces de doigts ou autres contaminants à la surface du disque peuvent empêcher le lecteur de lire les données. Maintenez-le toujours propre. Etant donné que les disques audio compacts ne comportent pas de données informatiques, le fait de taper des commandes informatiques quand un CD audio est dans votre lecteur entraînera un message d’erreur. Retirez le disque du plateau et réinsérez-le avec la face imprimée tournée vers le haut.
Réinsérez le disque avec la surface imprimée dirigée vers le haut. Manque de place sur le En général 1.2 à 2 fois la taille des Disque Dur. données à écrire est requise. Cela peut varier en fonction de la méthode d’écriture. Pas d’alimentation. Vérifiez si le cordon d’alimentation est connecté correctement au connecteur. Le câble USB n’est pas Assurez-vous que le câble USB et les correctement connecté. connecteurs ne sont pas endommagés, tordus ou édentés. Vérifiez plus spécialement les broches. Réseau utilisé. Quand vous déplacez la souris, Souris déplacée ou exécutez un écran de veille ou que écran de veille activé d’autres applications sont en cours pendant l’écriture. d’exécution ou que vous écrivez dans un Autre application en environnement en réseau, des erreurs cours d’exécution. peuvent se produire à cause du manque de ressources de CPU dans le PC. Réinscrivez après vous être déconnecté du réseau. Désactivez l’écran de veille ou le mode d’économie d’énergie. Quittez les applications autres que le logiciel auteur. Manque de mémoire PC. A cause d’un manque de mémoire principale du PC, il s’est peut-être produit une permutation d’espace sur le disque dur. En cas de permutation, les données du disque dur peuvent avoir été coupées entraînant un dépassement de mémoire tampon. Augmentez la capacité de la mémoire principale. Le "Calibrage thermique Désactivez le "Calibrage thermique automatique" s’est Automatique" dans le programme Setup déclenché. du BIOS. Utilisez un autre Disque Dur si vous ne pouvez pas le désactiver. Média DVD/CD Le média DVD/CD est peut-être sale, défectueux. rayé ou endommagé. Réinscrivez sur un autre média DVD/CD.
En général 1.2 à 2 fois la taille des données à écrire est requise. Cela peut varier en fonction de la méthode d’écriture. Le câble USB n’est pas Assurez-vous que les connecteurs du connecté correctement entre câble USB sont correctement connectés le port USB de l’ordinateur aux ports USB de l’ordinateur et du et le lecteur . lecteur . Le lecteur USB n’est pas Reportez-vous au chapitre Utilisateurs reconnu par le Système d’USB 2.0 et vérifiez si le pilote USB est d’Exploitation Windows. correctement installé. Utilisation d’un autre Utilisez le logiciel auteur fourni avec logiciel auteur ne supportant votre lecteur . Quand vous utilisez un pas votre lecteur. autre logiciel, assurez-vous que le lecteur est pris en charge en contactant le fournisseur du logiciel. Le média DVD/CD n’est Utilisez des disques compatibles avec la pas compatible avec la vitesse la plus élevée ou écrivez à une vitesse la plus élevée. vitesse plus lente. Un dépassement de Reportez-vous à l’élément mémoire tampon s’est "Dépassement de mémoire tampon". produit. Média DVD/CD Le média DVD/CD est peut-être sale, défectueux. rayé ou endommagé. Réinscrivez sur un autre média DVD/CD. Utilisation d’un autre Utilisez le logiciel auteur fourni avec logiciel auteur votre lecteur . Quand vous utilisez un n’accompagnant pas votre autre logiciel, assurez-vous que le lecteur lecteur . est pris en charge en contactant le fournisseur du logiciel.
