TE46 - Perceuse-burineur HILTI - Notice d'utilisation et mode d'emploi gratuit

Type d'outil	Perceuse-burineur combihammer filaire
Puissance absorbée nominale	1 050 W
Tension secteur	220-240 V
Fréquence réseau	50-60 Hz
Mandrin SDS	TE-T à changement rapide (SDS top, queue 14 mm)
Energie de frappe pleine puissance	7,0 J
Energie de frappe puissance réduite (50 %)	3,5 J
Vitesse de perçage à percussion	480 tr/min
Plage de perçage béton / maçonnerie	6 à 32 mm
Couronnes de carottage à percussion	50 à 90 mm
Burinette (breach bit)	40 mm
Perçage bois (forets à queue cylindrique)	10 à 32 mm
Perçage métal	jusqu'à 20 mm
Vitesse d'avancement béton mi-dur (Ø 20 mm)	350 mm/min
Poids de l'outil	5,9 kg
Dimensions (L x l x H)	468 x 95 x 240 mm
Classe de protection électrique	II (double isolation)
Niveau de pression acoustique	92 dB(A)
Niveau de puissance acoustique	105 dB(A)
Vibrations aux poignées	7 m/s²

FOIRE AUX QUESTIONS - TE46 HILTI

Quel type de mandrin équipe le HILTI TE 46 ?

Le TE 46 est équipé d'un mandrin à changement rapide TE-T (SDS top, queue 14 mm). Ce système permet d'insérer ou de retirer les accessoires en quelques secondes sans outillage. Il est différent du mandrin TE-Y (SDS max 18 mm) monté sur les modèles TE 56 et TE 56-ATC.

Quelle est la puissance du HILTI TE 46 ?

La puissance absorbée nominale du TE 46 est de 1 050 W. L'outil est compatible avec les tensions secteur de 110 V à 240 V selon la version commercialisée, à une fréquence réseau de 50 à 60 Hz.

Quelle est l'énergie de frappe du HILTI TE 46 ?

En pleine puissance, l'énergie de frappe est de 7,0 J. En mode puissance réduite (50 %), elle descend à 3,5 J, ce qui est utile pour travailler sur des matériaux plus fragiles ou dans des zones proches d'armatures.

Quelle est la plage de perçage du TE 46 dans le béton ?

Avec des forets à percussion, le TE 46 perce des diamètres de 6 à 32 mm dans le béton et la maçonnerie. Il accepte aussi des bouchardes jusqu'à 40 mm et des couronnes de carottage à percussion de 50 à 90 mm de diamètre.

Le HILTI TE 46 peut-il buriner ?

Oui, le TE 46 est un combihammer (perceuse-burineur). Le sélecteur de fonction offre trois modes : perçage à percussion, perçage sans percussion et burinage. Le burin s'oriente en 24 positions et la gâchette peut être verrouillée en position burinage pour un travail prolongé.

Comment insérer ou retirer un accessoire du mandrin TE-T du TE 46 ?

Insertion : débranchez l'outil, tirez vers l'arrière le manchon de verrouillage, insérez l'accessoire en tournant légèrement pour engager les rainures, puis poussez jusqu'au déclic.
Retrait : débranchez l'outil, tirez le manchon de verrouillage vers l'arrière et retirez l'accessoire. Vérifiez toujours l'engagement en tirant sur l'accessoire avant utilisation.

Le TE 46 est-il protégé contre les surcharges ?

Oui, le TE 46 intègre une protection électronique contre les surcharges. En cas de surcharge prolongée, le moteur réduit sa vitesse ou s'arrête automatiquement. Il retrouve sa pleine puissance dès que la gâchette est relâchée puis réenclenchée.

Que signifie le voyant de service jaune allumé sur le TE 46 ?

Le voyant jaune indique que l'outil a atteint son intervalle de maintenance préventive. Il faut apporter le TE 46 à un centre de service Hilti agréé pour inspection, nettoyage et lubrification des mécanismes de percussion et de transmission.

Quel est le niveau sonore du HILTI TE 46 ?

Le niveau de pression acoustique typique est de 92 dB(A) au niveau de l'oreille de l'opérateur, et la puissance sonore émise est de 105 dB(A). Le port de protections auditives est obligatoire lors de toute utilisation de l'outil.

Le TE 46 peut-il être alimenté par un groupe électrogène ?

Oui, à condition que le groupe délivre au moins 2 600 W en puissance de sortie AC, une tension comprise dans les +5 % / -15 % de la valeur nominale, une fréquence entre 50 et 65 Hz, et qu'il dispose d'une régulation automatique de tension avec boost au démarrage.

Quels équipements de protection individuelle sont requis pour utiliser le TE 46 ?

Il faut obligatoirement porter :

• Casque de chantier
• Lunettes de protection
• Protection auditive
• Gants de protection
• Protection respiratoire (si aucun système d'aspiration de poussières n'est raccordé)

Quelle est la performance de perçage du TE 46 dans le béton mi-dur ?

Pour un foret de 20 mm de diamètre, le TE 46 atteint une vitesse d'avancement de 350 mm/min dans du béton de dureté moyenne. Les vibrations aux poignées sont de 7 m/s² (valeur mesurée selon EN 50144).

MODE D'EMPLOI TE46 HILTI

Homologué UL (conforme aux normes de sécurité américaines et canadiennes)

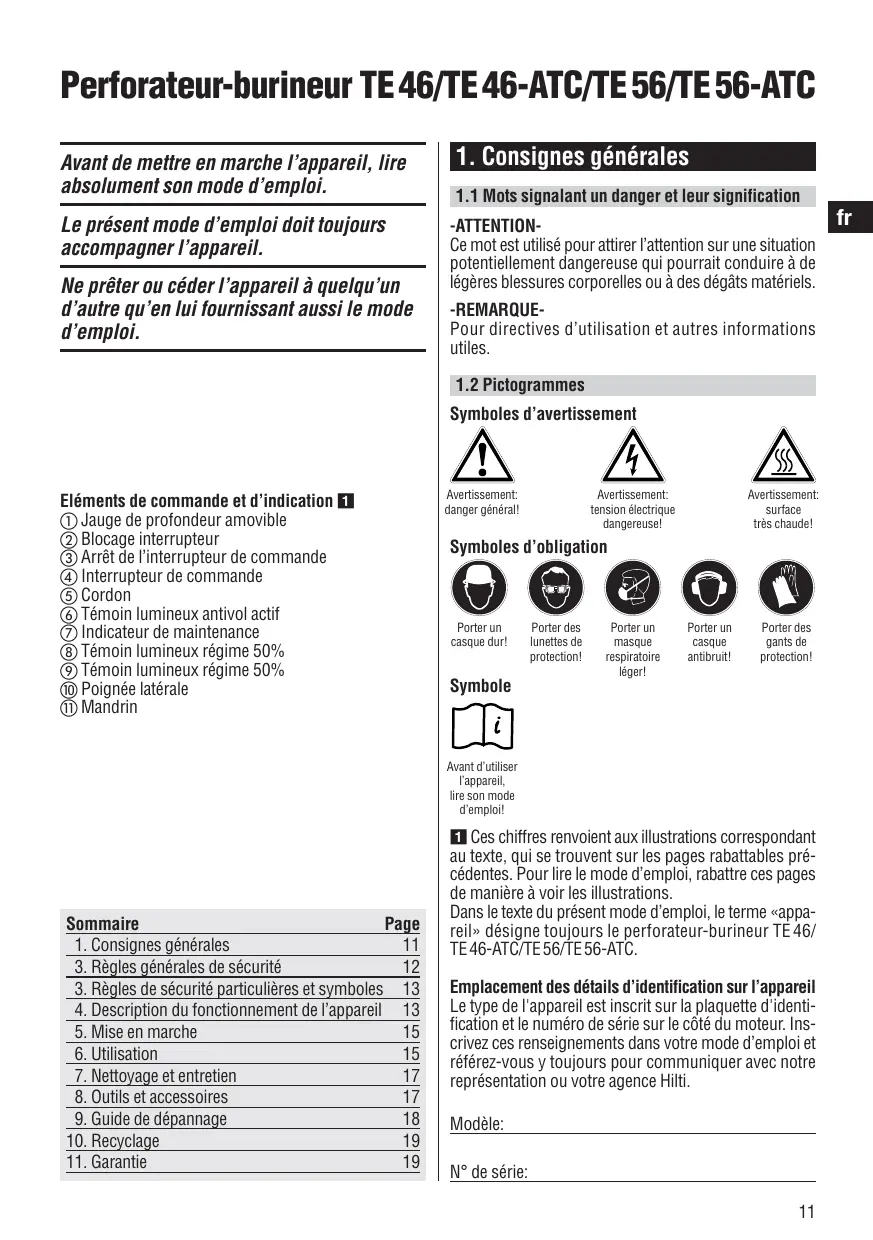

Perforateur-burineur te 46/te 46-atc/te 56/te 56-atc

Avant de mettre en marche l'appareil, lire absolument son mode d'emploi.

Le présent mode d'emploi doit toujours accompagner l'appareil.

Ne prêter ou céder l'appareil à quelqu'un d'autre qu'en lui fournissant aussi le mode d'emploi.

Éléments de commande et d'indication 1

① Jauge de profondeur amovible ② Blocage interrupteur ③ Arrêt de l'interrupteur de commande ④ Interrupteur de commande (5) Cordon (6) Témoin lumineux antivol actif (7) Indicateur de maintenance (8) Témoin lumineux régime 50% (9) Témoin lumineux régime 50% 10 Poignée latérale ⑪ Mandrin

Sommaire	Page
1. Consignes générales	11
3. Règles générales de sécurité	12
3. Règles de sécurité particulières et symboles	13
4. Description du fonctionnement de l'appareil	13
5. Mise en marche	15
6. Utilisation	15
7. Nettoyage et entretien	17
8. Outils et accessoires	17
9. Guide de dépannage	18
10. Recyclage	19
11. Garantie	19

1. Consignes générales

1.1 Mots signalant un danger et leur signification

Ce mot est utilisé pour attirer l'attention sur une situation potentiellement dangereuse qui pourrait conduire à de légères blessures corporelles ou à des dégâts matériels.

Pour directives d'utilisation et autres informations utiles.

Symboles d'avertissement

Avertissement: danger général

Avertissement: tension électrique dangereuse!

Symboles d'obligation

Porter un casque dur!

Porter des lunettes de protection!

Porter un masque respiratoire léger!

Porter un casque antibruit!

Porter des gants de protection!

Symbole

Avant d'utiliser l'appareil, lisez son mode d'emploi!

1 Ces chiffres reviennent aux illustrations correspondant au texte, qui se trouvent sur les pages rabattables précédentes. Pour lire le mode d'emploi, rabattre ces pages de manière à voir les illustrations.

Dans le texte du présent mode d'emploi, le terme «appareil» désigne toujours le perforateur-burineur TE 46/TE 46-ATC/TE 56/TE 56-ATC.

Emplacement des détails d'identification sur l'appareil. Le type de l'appareil est inscrit sur la plaquette d'identification et le numéro de série sur le côté du moteur. Inscrivez ces renseignements dans votre mode d'emploi et référez-vous-y toujours pour communiquer avec notre représentation ou votre agence Hilti.

Modèle:

N° de série:

1. Avertissement!

Vous devez dire et comprendre toutes les instructions.

Le non-respect, même partiel, des instructions ci-après entraîne un risque de choc électrique, d'incendie et/ou de blessures graves.

Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.

N'utilise pas d'outils électriques dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables.

Les outils électriques créent des étincelles qui pourraient enflammer les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et les visiteurs pendant que vous travaillez avec un outil électrique. Ils pourraient vous distraire et vous faire faire une fausse manoeuvre.

3. Sécurité électrique

Les outils mis à la terre doivent être branchés dans une prise de courant correctement installée et mise à la terre conformément à tous les codes et règlements pertinents. Ne modifies jamais la fiche de quelque façon que ce soit, par exemple en enlevant la broche de mise à la terre. N'utilise pas d'adaptateur de fiche. Si vous n'êtes pas certain que la prise de courant est correctement mise à la terre, désésez-vous à un électricien qualifié. En cas de défaillance ou de défectuosité électrique de l'outil, une mise à la terre offre un trajet de faible résistance à l'électricité qui autrement risquerait de traverser l'utilisateur.

S'applique aux outils de classe I (mis à la terre) seulement.

Les outils à double isolation sont équipés d'une fiche polarisée (une des lames est plus large que l'autre), qui ne peut se brancher que d'une seule façon dans une prise polarisée. Si la fiche n'entre pas parfaitement dans la prise, inversez sa position ; si elle n'entre toujours pas bien, demandez à un électricien qualifié d'installer une prise de courant polarisée. Ne modifiez pas la fiche de l'outil. La double isolation élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre ainsi que d'une prise de courant mise à la terre.

S'applique aux outils de classe II seulement.

Évitez tout contact corporel avec des surfaces mises à la terre (tuyauteries, radiateurs, cuisinières, réfrigerateurs, etc.). Le risque de choc électrique est plus grand si votre corps est en contact avec la terre.

N'expose pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.

Ne maltraitez pas le cordon. Ne transportez pas l'outil par son cordon et ne débranchez pas la fiche.

en tirant sur le cordon. N'exposez pas le cordon à la chaleur, à des huiles, à des arêtes vives ou à des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de choc électrique.

Lorsque vous utilisez un outil électrique à l'extérieur, employez un prolongateur pour l'extérieur marqué «W-A» ou «W». Ces cordons sont faits pour être utilisés à l'extérieur et réduisent le risque de choc électrique.

4. Sécurité des personnes

Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves.

Habillez-vous convenablement. Ne portez ni vêtements flottants ni bijoux. Confinez les cheveux longs. N'approchez jamais les cheveux, les vêtements ou les gants des pièces en mouvement. Des vêtements flottants, des bijoux ou des cheveux longs risquent d'être happés par des pièces en mouvement.

Évitez tout démarrage involontaire. Avant de brancher l'appareil, vérifiez que l'interrupteur est bien en position arrêt. Ne portez pas d'appareil en ayant le doigt placé sur l'interrupteur et ne branchez pas l'appareil avec l'interrupteur en position «marche» (risques d'accidents).

Enlevez les clés de réglage ou de serrage avant de démarrer l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne stabilité vous permet de mieux réagir à une situation inattendue.

Utilisez des accessoires de sécurité. Portez tous les jours des lunettes ou une visière. Selon les conditions, portez aussi un masque antipoussière, des bottes de sécurité antidérapantes, un casque protecteur et/ou un appareil antibruit.

5. Utilisation et entretien des outils

Immobilisez le matériel sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insuffisante et peut amener un dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. L'outil correct fonctionne et de façon plus sécuritaire. Respectez aussi la vitesse de travail qui lui est propre.

N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.

Débranche la fiche de l'outil avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures préventives de sécurité réduisent le risque de démarrage accidentel de l'outil.

Rangez les outils hors de la portée des enfants et d'autres personnes inexpérimentées. Les outils sont dangereux dans les mains d'utilisateurs novices.

Prenez soin de bien entretenir les outils. Les outils de coupe doivent être toujours bien affûtés et propres. Des outils bien entretenus, dont les arêtes sont bien tranchantes, sont moins susceptibles de coincer et plus faciles à diriger.

Soyez attentif à tout désignement ou coincement des pièces en mouvement, à tout bris ou à toute autre condition préjudiciable au bon fonctionnement de l'outil. Si vous constatez qu'un outil est

endommagé, faites-le réparer avant de vous en servir. De nombreux accidents sont causés par des outils en mauvais état.

N'utilisez que des accessoires que le fabricant recommande pour votre modèle d'outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.

6. Réparation

La réparation des outils électriques doit être confiée à un réparateur qualifié. L'entretien ou la réparation d'un outil électrique par un amateur peut avoir des conséquences graves.

Pour la réparation d'un outil, n'employez que des pièces de rechange d'origine. Suivez les directives données à la section «Réparation» de ce manuel. L'emploi de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

3. Règles de sécurité particulières et symboles

Portez un appareil antibruit si vous devez utiliser l'outil pendant une période prolongée.

Une exposition prolongée à un bruit de forte intensité peut entraîner des lésions de l'ouie.

Tenez l'outil par ses surfaces de prise isolées pendant toute opération où l'outil de coupe pourrait venir en contact avec un câblage dissimulé ou avec son propre cordon. En cas de contact avec un conducteur sous tension, les pièces métalliques à découvert de l'outil transmettraient un choc électrique à l'utilisateur.

Équipement personnel de protection

Pendant l'utilisation de l'appareil, l'utilisateur et son entourage doivent porter des lunettes de protection appropriées, un casque dur, un casque antibruit, des gants de protection et, en l'absence de dispositif d'aspiration de la poussière, un masque respiratoire.

Porter un casque dur!

Porter des lunettes de protection!

Porter un masque respiratoire léger!

Porter un casque antibruit!

Porter des gants de protection!

Symboles utilisés sur l'appareil:

V	Volts	n0	vitesse à vide
W	Watts	/min	tours par minute
~	courant alternatif	Ø	diamètre
Hz	Hertz		mise à la terre de protection
A	Ampères

4. Description du fonctionnement de l'appareil

L'appareil est un marteau perforateur-burineur électrique équipé d'un mécanisme de percussion pneumatique. Pour les travaux de perçage, le système ATC TE 46-ATC/TE 56-ATC (Active Torque Control) offre à l'utilisateur une protection supplémentaire. L'appareil est destiné aux professionnels. L'appareil est équipé d'une protection électronique contre la surcharge. En cas de surcharge, celle-ci réduit automatiquement la vitesse du moteur et l'arrête si nécessaire. Le moteur retrouve sa pleine puissance quand on l'arrête l'interrupteur puis qu'on l'enclenche à nouveau. Maintenez l'appareil à deux mains lors du démarrage.

Utilisation conforme aux directives

L'appareil est conçu pour des perçages dans le béton et la maçonnerie. Il peut en outre être utilisé pour un burinage léger à moyen. L'appareil peut être utilisé sur les chantiers, dans les ateliers, pour les réparations, les transformations ou les travaux neufs. L'appareil ne doit être utilisé qu'avec la tension et la fréquence du secteur indiquées sur la plaquette signalétique.

Mandrin (te 46/TE 46-ATC)

• mandrin rapidement interchangeable TE-T

• interrupteur de commande avec variateur pour commencer le perçage en douceur
• sélecteur de fonction:

perçage avec percussion, perçage sans percussion, burinage, réglage burinage (24 positions)

• sélection plein régime ou semi-régime
• interrupteur de commande blocable en burredgement

Poignée:

• poignée latérale orientable sur
• poignée à vibrations réduites

Dispositif de protection:

-limiteur décolle mécanique -doté en plus du système ATC (Active Torque Control) (TE 46-ATC/TE 56-ATC)

Graissage:

• engrenage et mécanisme de percussion lubrifiés séparément

Témoins lumineux:

• témoin lumineux «plein/semi» régime (orange pour semi-régime)
• témoin lumineux maintenance (jaune)
• témoin lumineux antivol (disponible en option) (clignotement jaune)

Équipement standard fourni:

-appareil -mode d'emploi -distributeur de -coffret de transport

graisse de 50 ml - chamoisette

Voir figure 1 ainsi que la description des principaux éléments de l'appareil et des autres éléments, page 11.

Caractéristiques techniques

Puisance absorbée nominale	TE 46 / TE 46-ATC	1050 W
	TE 56 / TE 56-ATC	1100 W
Tension nominale		120 V
Intensité nominale	TE 46 / TE 46-ATC	13,6 A
	TE 56 / TE 56-ATC	14,2 A
Fréquence du secteur		50-60 Hz
Poids de l'appareil	TE 46 / TE 56	5,9 kg (13 lbs)
	TE 46-ATC / TE 56-ATC	6,6 kg (14.5 lbs)
Dimensions (L×l×h)	TE 46	468×95×240 mm (18,4×3,7×9,4 in)
	TE 46-ATC	468×95×260 mm (18,4×3,7×10,2 in)
	TE 56	475×95×240 mm (18,7×3,7×9,4 in)
	TE 56-ATC	475×95×260 mm (18,7×3,7×10,2 in)
Vitesse de rotation perçage en percussion		480 t/mn
Vitesse de rotation perçage sans percussion	TE 46-ATC / TE 56-ATC	720 t/mn
Energie libérée par coup (plein régime)		7,0 Nm (J)
Energie libérée par coup (semi-régime)		3,5 Nm (J)
Plage de perçage dans le béton/ la maconnerie (mèche béton)	TE 46 / TE 46-ATC	Ø 6-32 mm (Ø 1/4"–11/4")
	TE 56 / TE 56-ATC	Ø 12-40 mm (Ø 1/2"–11/2")
Transpercements	TE 46 / TE 46-ATC	Ø 40 mm (Ø 1/2")
	TE 56 / TE 56-ATC	Ø 40-66 mm (Ø 1/2"–23/4")
Courones perçage en percussion	TE 46 / TE 46-ATC	Ø 50-90 mm (Ø 2"–31/2")
	TE 56 / TE 56-ATC	Ø 45-90 mm (Ø 1/4"–31/2")
Courones tranchantes	TE 46-ATC / TE 56-ATC	Ø 42-87 mm (Ø 15/8"–33/16")
Plage de perçage dans le bois: mèche à bois		Ø 10-32 mm (Ø 3/8"–11/4")
Plage de perçage dans les métaux: métaux pleins		jusqu'à Ø 20 mm (Ø 3/4")
Rendement en perçage dans du béton de durété moyenne		Ø 20 mm: 350 mm/mn (Ø 3/4": 13,8 in/mn)
Limitectur de couple mécanique
ATC active torque control (TE 46-ATC / TE 56-ATC)
Poiignée principale et poignée latérale antivibratiles

Sous réserve de toutes modifications techniques !

5. Mise en marche

L'appareil ne doit pas être branché sur le secteur.

5.1 Montage de la poignée latérale 2

1. Débloquer la poignée latérale en la tournant par sa partie préhensile.
2. Passer la poignée latérale (bande de serrage) par-dessus le mandrin sur la tige.
3. Orienter la poignée latérale jusqu'à la position désirée.
4. Bloquer la poignée latérale en la tournant par sa partie préhensile.

5.2 Monter la jauge de profondeur 3

1. Ouvrir la fixation (bande de serrage) de la poignée latérale en tournant sur la poignée.
2. Passer la jauge de profondeur sous la fixation (bande de serrage) de la poignée latérale en l'introduisant dans les deux trous de guidage. (La jauge de profondeur peut être fixée sur le haut de l'appareil ou décalée de manière qu'elle se retrouve sur le côté opposé au sélecteur de fonction.)
3. Tirer la poignée latérale en tournant sur la poignée.

5.3 Rallonges

Utiliser exclusivement des rallonges agréées pour la plage d'utilisation et présentant une section suffisante.

Sections minimales et longueurs de rallonge maximales recommandées:

Tension de sector	Section de conducteur				AWG 14	AWG 12
	1,5 mm²	2,0 mm²	2,5 mm²	3,3 mm²
100 V	-	30 m	-	50 m	-	-
110–120 V	20 m	30 m	40 m	50 m	75 ft	125 ft
220–240 V	50 m	-	100 m	-	-	-

Ne pas utiliser de rallonges de 1,25mm² ni de section de conducteur de 16 (AWG).

5.4 Mise en œuvre d'un générateur/transformeur

L'appareil peut être alimenté par un générateur ou un transformateur de chantier lorsque sont remplies les conditions suivantes:

courant alternatif, sortie 2600 W minimum - tension de service toujours à l'intérieur de la plage +5% et -15% de la tension nominale - fréquence entre 50 et 60 Hz, jamais supérieure à 65 Hz - régulateur de tension automatique haute dynamique.

N'utiliser en aucun cas d'autres appareils en même temps sur le même générateur ou transformateur. Le branchement ou le débranchement d'autres appareils peut provoquer une sous-tension et/ou des pointes de surtension susceptibles d'endommager l'appareil.

5.5 Activer l'appareil

Voir mode d'emploi dispositif antivol TPS.

6. Utilisation

Toujours utiliser l'appareil avec sa poignée latérale montée.

Pour bloquer les pièces, utiliser un dispositif de serrage ou un étau.

6.1 Mise en place de l'outil 4

1. Débrancher l'appareil.
2. Vérifier si l'emmanchement de l'outil est bien propre et légèrement graissé. Le nettoyer et le graisser si besoin est.
3. Vérifier si le joint du capuchon pare-poussière est propre et en bon état. Nettoyer le capuchon si besoin est ou, si le joint est abîné, le replacer (voir chapitre 8).
4. Emmancher l'outil dans le mandrin et tourner le mandrin tout en exerçant une légère poussée sur celui-ci, jusqu'à ce que l'outil se verrouille dans les gorges de guidage.
5. Enfoncer l'outil dans le mandrin jusqu'à l'audition d'un clic.
6. En tirant sur l'outil, vérifier que celui-ci est bien pris dans le mandrin.

6.2 Enlèvement de l'outil 5

1. Débrancher l'appareil.
2. Ouvrir le mandrin en repoussant vers l'arrière la douille de verrouillage de l'outil.
3. Extraire l'outil du mandrin.

6.3 Réglage de la jauge de profondeur 6

1. Desserer la vis sur la jauge de profondeur.
2. Régler la jauge de profondeur jusqu'à la position voulue.
3. Serrer la vis sur la jauge de profondeur.

6.4 Perçage en percussion 100% (t) 7

Le perçage peut entraîner des éclats. - À cause de ces éclats, vous risquez de vous blesser, aux yeux notamment. - Si vous n'utilisez pas le module dépoussièreur, utilisez des lunettes et des gants de protection ainsi qu'un masque respiratoire léger.

L'appareil et le perçage sont bruyants. - Le niveau sonore, s'il est trop important, peut entraîner des lésions auditives. Utiliser un casque antibruit.

1. Tourner le sélecteur sur la cadence à 100% jusqu'à l'audition d'un clic.
2. Placer la poignée latérale à la position voulue et s'assurer qu'elle est correctement montée et fixée.
3. Brancher l'appareil.
4. Réglage de la puissance voulue pour le perçage.

-Puissance maximale: Lorsque l'appareil est branché sur la prise électrique, il est always en puissance de perçage maximale. - Puissance 50% : Presser le bouton «puissance 50% » (le témoin de puissance de perçage s'allume). En appuyant à nouveau sur le même bouton, l'appareil se remet en puissance maximale.

1. Positionner la mèche à l'endroit où vous voulez percer le trou.
2. Actionner lentement l'interrupteur de commande (travaille à vitesse lente jusqu'à ce que la mèche se centre toute seule dans le trou).
3. Appuyer à fond sur l'interrupteur pour continuer de travailler à plein régime.
4. Ne pas appuyer exagérément l'appareil contre la surface, cela n'augmente en rien le rendement en percussion. Réduire un peu la pression d'appui : la meule durera plus longtemps.
5. Pour éviter tout éclat lors du transpercement, il est nécessaire de réduire la vitesse de rotation juste avant le transpercement.

Le travail à des températures basses : Une fois en marche, il faut que l'appareil atteigne une certaine température pour que le mécanisme de percussion démarre.

Pour qu'il atteigne la température nécessaire, poser l'appareil sur un support et le laisser tourner à vide. Répéter si nécessaire cette opération jusqu'à ce que le mécanisme de percussion démarre.

En plus de son limiteur de couple mécanique, le TE46-ATC/TE56-ATC est equippedu système Active Torque Control qui offre une protection supplémentaire à l'utilisateur lors des forages : en effet, dès le premier mouvement de rotation incontrôlé autour de l'axe longitudinal de la mèche, quand cette dernière vient p. ex. à se bloquer dans le trou au contact d'un fer à béton ou à se coincer, l'appareil s'arrête très rapidement.

Lorsque le système ATC a été activé, l'appareil peut être remis en marche en relâchant l'interrupteur de commande, puis en le réactionnant après que le moteur s'est arrêté de tourner (un déclic audible signale que l'appareil est de nouveau prêt à être utilisé).

Toujours désigner une position de travail dans laquelle l'appareil peut tourner librement dans le sens contraire des aiguilles d'une montre (tel que l'utilisateur regarde). Si ce n'est pas possible, le système ATC ne peut pas réagir.

6.5 Perçage sans la percussion (TE46-ATC/TE56-ATC seulement)

1. Tourner le sélecteur sur la position «perçage» jusqu'à l'audition d'un clic.
2. Placer la poignée latérale à la position voulue et s'assurer qu'elle est correctement montée et fixée.
3. Brancher l'appareil sur la prise électrique.
4. Prendre l'appareil et placer le bout de la mèche sur le support à pincer.
5. Actionner lentement l'interrupteur de commande (travailler à vitesse lente jusqu'à ce que la mèche se centre toute seule dans le trou).
6. Appuyer à fond sur l'interrupteur pour poursuivre le perçage à plein régime.
7. Ne pas exercer une poussée exagérée sur l'appareil : une poussée trop forte n'accélère pas le perçage. En outre, l'utilisation d'une force modérée permet d'augmenter la durée de vie des mèches.

6.6 Burinage () / () 9-remarques

Le burin peut être bloqué en 24 positions différentes (orientation par étapes de ). Il est ainsi possible de travailler en positionnant toujours le tranchant du burin plat ou de la gouge dans l'angle optimal.

6.6.1 Régler la position du burin

1. Tourner le sélecteur sur la position «tournier burin» jusqu'à l'audition d'un clic.
2. Placer la poignée latérale à la position voulue et s'assurer qu'elle est correctement montée et fixée. (Vous pouvez aussi tenir l'appareil par la partie préhensible du mandrin.)
3. Tourner le burin dans la position voulue.

6.6.2 Bloquer le burin

1. Tourner le sélecteur sur la position «burinage» jusqu'à l'audition d'un clic.

6.6.3 Burinage

1. Brancher l'appareil sur la prise électrique.
2. Réglage de la puissance voulue pour le burinage. - Puissance maximale
3. Puissance 50% : Presser le bouton «puissance 50% » (le témoin de puissance de burinage s'allume). En appuyant à nouveau sur le même bouton, l'appareil se remet en puissance maximale.
4. Prendre l'appareil et placer le bout du burin sur le support à buriner.
5. Appuyer à fond sur l'interrupteur.

6.6.4 Bloquer l'interrupteur

En burialage il est possible de bloquer l'interrupteur en position de marche.

Blocage

1. Sur la partie supérieure de la poignée, pousser le curseur de verrouillage vers l'avant.
2. Enfoncer complètement l'interrupteur (l'appareil se met en mode de fonctionnement continu).

Déblocage

1. Repousser le curseur de verrouillage vers l'arrière (l'appareil se met hors tension).

7. Nettoyage et entretien

Débrancher l'appareil.

7.1 Nettoyage des outils

Enlever toutes traces de saletés ou tous résidus et bien protéger la surface de vos outils de la corrosion en les frottant à l'occasion avec un chiffon imbibé d'huile.

7.2 Nettoyage de l'appareil

La coque extérieure du boîtier de l'appareil est en plastique résilient. La partie préhensile est en elastomère. Ne jamais faire fonctionner l'appareil si ses ouies d'aération sont bouchées! Nettoyer ses ouies d'aération avec circonspection à l'aide d'une roseseche. Eviter toute pénétration de résidus à l'intérieur de l'appareil. Nettoyer régulièrement l'extérieur de l'appareil avec un chiffon légèrement humidifié. N'utiliser ni diffuseur, ni appareillage à vapeur, ni eau courante pour nettoyer l'appareil, sous peine d'affecter sa sécurité électrique! Toujours essuyer les parties préhensiles de l'appareil pour enlever toutes traces d'huile ou de graisse. Ne pas utiliser des nettoyants à base de silicone.

7.3 Témoin maintenance 1

L'appareil comporte un témoin maintenance.

7.3.1 Le témoin lumineux est allumé

Le temps est venu de remplacer les charbons du moteur électrique.

Lorsque le témoin de maintenance s'allume, vous pouvez continuer d'utiliser l'appareil pendant encore 8 heures environ, puis il s'arrête automatiquement. Pour être toujours sûr d'avoir un appareil qui ne vous laisse jamais en plan, pensez à le donner à réviser à temps à votre agence Hilti.

7.3.2 Le témoin lumineux clignote

Défaut électrique.

L'appareil s'arrête automatiquement.

Pour le réparer, confiez l'appareil à une agence Hilti.

7.4 Entretien

Vérifier régulièrement toutes les pièces extérieures de l'appareil pour voir si elles ne sont pas abimées et tous les éléments de commande pour établir s'ils fonctionnent bien. Ne pas utiliser l'appareil si des pièces sont abimées ou si des éléments de commande ne fonctionnent pas parfaitement. Faire réparer l'appareil par le S. A. V. Hitti.

Toutes réparations de la partie électrique de l'appareil ne doivent être effectuées que par un électricien qualifié.

7.5 Contrôle après tous travaux de nettoyage et d'entretien

Après tous travaux de nettoyage et d'entretien, il est nécessaire de vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.

8. Outils et accessoires

Mandrin	TE 46 / TE 46-ATC	TE-T
	TE 56 / TE 56-ATC	TE-Y
Mèche béton	TE 46 / TE 46-ATC	Ø 6-32 mm (Ø1/4''-11/4'')
	TE 56 / TE 56-ATC	Ø 12-40 mm (Ø1/2''-11/2'')
Mèche de transpercement	TE 46 / TE 46-ATC	Ø 40 mm (Ø1/2'')
	TE 56 / TE 56-ATC	Ø 40-66 mm (Ø1/2''-23/4'')
Couronne perçage en percussion	TE 46 / TE 46-ATC	Ø 50-90 mm (Ø2''-31/2'')
	TE 56 / TE 56-ATC	Ø 45-90 mm (Ø13/4''-31/2'')
Couronnes tranchantes	TE 46 / TE 56	-
	TE 46-ATC / TE 56-ATC	Ø 42-87 mm (Ø 15/8''-33/16'')
Burins		Burins pointus, burins plats et gouges
	TE 46 / TE 46-ATC	avec outil à empanchement TE-T
	TE 56 / TE 56-ATC	avec outil à empanchement TE-Y
Outil d'expansion manuelle	TE 46 / TE 46-ATC	avec outil à empanchement TE-T
	TE 56 / TE 56-ATC	avec outil à empanchement TE-Y
Mandrin autoserrant		Mandrin autoserrant 60208 pour mèches à bois et forestés méaux, à tige cylindrique ou à 6 pans
	TE 46 / TE 46-ATC	Porte-mandrin 264758
	TE 56 / TE 56-ATC	Porte-mandrin 263359
Mèches à bois		Ø 10-32 mm (Ø 3/8''-11/4'')
Forets métaux		Ø 20 mm (Ø 3/4'')
Mélange de matières non flammables		Mélangeur à tige cylindrique ou à 6 pans
		Ø 80-150 mm (Ø 31/8''-6'')
Dépoussiéreur		TE DRS-S 340602

1. Guide de dépannage

Défauts	Causes possibles	Comment y.Remédier
L'appareil ne fonctionne plus.	Alimentation électrique interrompue.	Brancher un autre appareil électrique, vérifier s'il fonctionne.
	Fiche ou cordon défectueux.	Les faire vérifier et, éventuellesment, replacer par un électricien qualifié.
	Interrupteur de commande défectueux.	Le faire vérifier et, éventuellesment, replacer par un électricien qualifié.
Absence de percussion.	L'appareil est trop froid.	Réchauffer l'appareil jusqu'à une température minimale de fonctionnement (voir Utilisation).
	Sélecteur de fonction sur «Perçage en rotation seule» (TE 46-ATC/TE 56-ATC).	Commuter le sélecteur de fonction sur «Perçage en percussion».
L'appareil ne fonctionne pas à plein régime.	La section du cable de rallonge est trop faible.	Utiliser un cable de rallonge de section suffisante (voir Utilisation).
	L'interrupteur de commande n'est pas,enforcé à fond.	Enforcer l'interrupteur à fond.
	Le bouton «semi-régime» est activé.	Presser le bouton «semi-régime» (fig. 1).
La mèche ne tourne pas.	Le sélecteur de fonction n'est pas bloqué.	En ayant l'appareil à l'accrit,mettre le sélecteur à la position voulue.
La mèche ne peut pas être déverrouillée et enlevée du mandrin.	Le mandrin n'est pas complètement ouvert.	Pousser à fond et vers l'arrêté le verrouillage de l'outil,et extraire l'outil.
	La poignée latérale est mal montée ou a glissé.	Desserrer la poignée latérale et la monter correctement,de manière que la bande de serrage et la poignée s'enclenchent dans le renforcement (voir 5.1).

10. Recyclage

Les appareils Hilti sont, pour la plus grande partie, fabriqués en matériaux recyclables qui doivent être, bien sûr, correctement triés au préalable. Dans de nombreux pays, Hilti est déjà équipé pour reprendre votre ancien appareil afin de le faire recycler. Demandez à votre conseiller de vente Hilti ou à notre Service-Clients Hilti.

Si vous pouvez apporter vous-même votre appareil pour en faire trier les matériaux, le démonter le plus possible sans outils spéciaux. Essuyer les parties ou pièces enduites d'huile et enlever la graisse qui a coulé (volume total env. 50 ml) avec du papier absorbant et les amener à un centre d'élimination/agréé. Ne jamais laisser, en aucun cas, la graisse se répandre jusqu'à dans les égouts ou les nappes phréatiques.

Trier les différentes pièces ou parties comme suit :

Composants/sous-ensembles	Principaux matériaux	Recyclage
Coffret de transport	Plastique	Plastiques
Boîtier d'engrenage	Plastique avec magnésium/laiton	Vieux métaux
Flasque	Magnésium/laiton	Vieux métaux
Poignée principale, poignée latérale	Plastique	Plastiques
Boîtier moteur	Plastique	Plastiques
Couvercle de poignée	Plastique	Plastiques
Ventilateur	Plastique	Plastiques
Moteur (rotor et stator)	Acier et cuivre	Vieux métaux
Cordon	Cuivre, élastomère	Vieux métaux
Pièces d'engrenage	Acier	Vieux métaux
Pièces du mécanisme de percussion	Acier	Vieux métaux
Vis, petites pièces	Acier	Vieux métaux

11. Garantie

Hilti garantit l'appareil livré contre tous vices de matière ou de fabrication. Cette garantie est octroyée à condition que l'appareil soit utilisé et manié correctement, nettoyé et révisé dans les règles, conformément au mode d'emploi Hilti, que toutes réclamations concernant la garantie soient adressées dans les 12 mois à compter de la date de vente (de la date de la facture) et que le système technique soit maintenu, c.-à-d. sous réserve d'utilisation exclusive dans l'appareil de consommables, composants et pièces de rechange d'origine Hilti.

La garantie se limite rigoureusement à la réparation gratuite ou au remplacement gracieux des pièces défectueuses. Elle ne couvre pas les pièces soumises à une usure normale.

Toutes autres présentations sont exclues, pour autant que des dispositions légales nationales impératives.

ne s'y opposent pas. En particulier, Hilti ne saurait être tenu responsable, en aucune circonstance, de toutes déteriorations, pertes ou dépenses directes, indirectes, accidentelles ou consécutives, en relation ou à cause de l'utilisation ou de l'incapacité à utiliser l'appareil pour quelque but que ce soit. Hilti exclut en particulier les garanties implicites concernant l'utilisation et l'aptitude pour un but bien précis.

Pour toute réparation ou tout échange, renvoyer l'appareil et/ou les pièces concernées à l'adresse de votre Organisation de Vente Hilti la plus proche, immédiatement après découverte du défaut.

Telles sont les seules obligations d'Hilti en matière de garantie, lesquelles annulent toutes déclarations antérieures ou contemporaines de même que tous accords oraux ou écrits concernant des garanties.
