Type de produit	Lecteur DVD portable avec écran supplémentaire
Marque	Polaroid
Modèle	PDM-2747 (EXTRA SCREEN)
Taille de l'écran	7 pouces (écran à matrice active)
Dimensions	205 mm x 153 mm x 41 mm
Poids	Environ 1,12 kg
Alimentation	Adaptateur secteur AC 100-240V (sortie 9,5V DC) ; adaptateur pour voiture 12V DC
Consommation électrique	Moins de 25 W
Réponse en fréquence audio	20 Hz - 20 kHz ± 2,5 dB
Fonctions principales	Lecture de DVD, écran supplémentaire pour lecteur maître, réglages de luminosité et couleur, rapport d'aspect, prise casque, haut-parleur intégré
Connectivité	Prise d'entrée audio/vidéo, prise de sortie 9,5V DC pour lecteur maître, prise d'entrée 9,5/12V DC, prise casque
Code de région	Lecteur et disques codés par région (vérifier compatibilité)
Sécurité laser	Produit laser de classe 1 (ne pas ouvrir le boîtier)
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement ; ne pas utiliser de liquides
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; confier l'entretien à un personnel qualifié
Informations générales	Marque déposée Polaroid ; conforme aux normes WEEE ; protection anti-copie Macrovision

FOIRE AUX QUESTIONS - PDM-2747 (EXTRA SCREEN) POLAROID

Comment connecter l'écran supplémentaire au lecteur DVD maître ?

Assurez-vous que les deux appareils sont éteints. Connectez l'adaptateur secteur à l'écran ACL supplémentaire, puis reliez l'écran au lecteur maître à l'aide du cordon d'alimentation fourni. L'adaptateur secteur doit être branché à l'écran supplémentaire pour qu'il fonctionne.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise murale fonctionne. Assurez-vous que le câble d'alimentation est correctement connecté à l'écran. Si le problème persiste, débranchez l'appareil pendant quelques minutes et rebranchez-le.

Pourquoi n'y a-t-il pas de son ?

Vérifiez les connexions audio entre l'écran et le lecteur maître. Assurez-vous que le volume est suffisamment élevé et que le casque n'est pas branché (le haut-parleur s'éteint automatiquement). Si vous utilisez un casque, vérifiez qu'il est correctement inséré.

Comment utiliser l'appareil dans une voiture ?

Utilisez l'adaptateur pour voiture fourni. Branchez la prise d'alimentation dans la prise DC 9,5/12V de l'écran et l'autre extrémité dans l'allume-cigarette 12V du véhicule. Ne regardez jamais de vidéo en conduisant.

Puis-je regarder des DVD de toutes les régions ?

Non, ce lecteur lit uniquement les DVD dont le code de région correspond à son propre code. Vérifiez le code de région inscrit sur le disque et sur l'appareil.

Comment nettoyer l'écran ?

Utilisez un chiffon sec et doux pour nettoyer l'écran ACL. N'utilisez jamais de liquides ni de produits abrasifs. Ne touchez pas l'écran avec les mains nues.

Quels sont les réglages disponibles pour l'écran ?

Les touches +/- permettent de modifier la luminosité et la couleur. La touche MODE permet de basculer entre les réglages de luminosité/couleur, et un appui prolongé de 1 à 2 secondes change le rapport d'aspect (format de l'image).

L'appareil peut-il être utilisé sans le lecteur maître ?

Non, l'écran supplémentaire est conçu pour être connecté à un lecteur DVD maître Polaroid compatible. Il ne fonctionne pas de manière autonome.

Que faire si l'appareil ne répond plus ?

Débranchez l'adaptateur secteur et retirez la batterie (si applicable). Attendez quelques minutes, puis rebranchez l'appareil. Si le problème persiste, contactez le service client.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également visiter le site officiel Polaroid pour des informations supplémentaires.

MODE D'EMPLOI PDM-2747 (EXTRA SCREEN) POLAROID

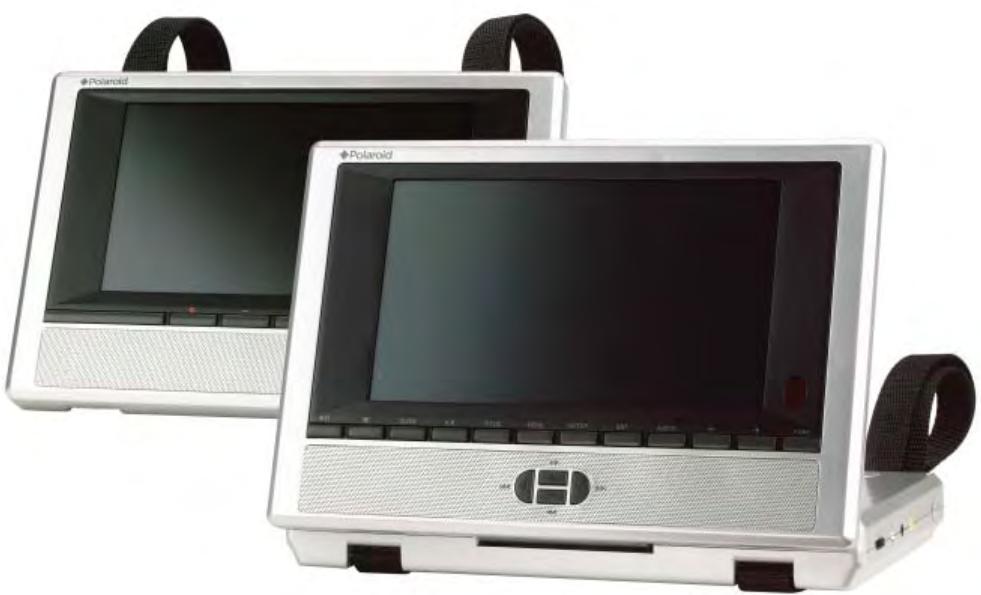

Lecteur de DVD portable de 7 pouces: Écran supplémentaire

Polaroid.

Manuel de l'utilisateur

Instructions de sécurité importantes

MISE EN GARDE : AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVRIR LE BOITIER (OU LE PANNEAU ARRÊRE). NE CONTIENT AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR. CONFIER L'ENTRETIEN À DU PERSONNEL QUALIFIÉ.

A	Le symbole de l'éclair avec une pointe de flèche, dans un triangle équilatéral, a pour objet d'avertir l'utilisateur de la présence d'une «tension dangereuse» non isolée dans le boîtier de l'appareil d'une magnitude susceptible de constituer un risque de chic électrique.
!	Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence de consignes importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

MISE EN GARDE : Radiation au laser en cas d'ouverture.
Ne pas regarder le faisceau.

MISE EN GARDE : L'UTILISATION DE COMMANDES, DE RÉGLAGES OU DE PROCÉDURES AUTRES QUE CELLES INDIQUÉES CI-APRès PEUT CAUSER UNE EXPOSITION À DES RAYONNEMENTS DANGEREUX.

Alimentation électrique :

Connector l'adaptateur fourni au côté du lecteur de DVD dans la fente marquee «Power In» (Alimentation). Brancher l'extrémité à deux broches du cordon d'alimentation dans une prise de c.a. En cas d'insertion difficile dans la prise, la returner et la réinsérer; si l'appareil n'est pas utilisé pendant une longue période, débrancher la fiche de la prise.

REMARQUE: Avant de brancher le cordon d'alimentation dans une prise secteur c.a., s'assurer que toutes les connexions ont ete effectuees.

Instructions de sécurité importantes

MISE EN GARDE : Ces consignes d'entretien s'adressent uniquement à un personnel d'entretien qualifié. Pour réduire le risque de chic électrique, ne pas effectuer d'opérations d'entretien autres que celles containues dans le mode d'emploi, à moins de disposer de la qualification requise.

Consulter le manuel d'entretien pour toute instruction d'entretien.

1. Lire ces consignes.
2. Conserver ces consignes.
3. Respecter tous les averissements.
4. Suivre toutes les consignes..
5. Ne pas utiliser l'appareil après d'une source d'eau.
6. Nettoyer avec un chiffon sec uniquement.
7. Ne pas obstruer les orifices de ventilation. Maintenir une bonne ventilation autour du produit. Ne pas mettre le produit sur un lit, un sofa ou toute autre surface susceptible de bloquer la ventilation. Installer l'appareil conformément aux instructions du fabricant.
8. Ne pas installer l'appareil pres des sources de chaleur, telles que radiateurs, bouches de chaleur, fours ou autres appareils (y compris les amplificateurs) qui dégagent de la chaleur.
9. Ne pas neutraliser l'objet de sécurité de la fiche polarisée. Une fiche polarisée comporte deux plots, l'un étant plus large que l'autre. Une fiche avec mise à la terre se compose de deux plots et d'une broche de masse. Le plot plus large et la broche de masse ont été prévus pour votre sécurité. Si la prise qui vous a été fournie ne reste pas dans
10. la prise murale, faire appel à un électricien pour qu'il remplace cette dernière qui est absolte.
11. Protégier le cordon d'alimentation pour qu'il ne soit pas piétiné ou pince, en particulier au niveau des prises, des réceptacles utilisaires et du point de sortie de l'appareil.
12. N'utiliser qu'vec le chariot, le pied, le trepied, le support ou la table specifiés par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot est utilise, déplacer l'ensemble apparéil/chariot avec précaution pour éviter le risque de blessures provoquées par une éventuelle chute de l'appareil.
13. Confier l'entretien à un personnel qualifié. Un entretien est requis lorsque l'appareil a subi des dommages, tels que des dommages au cordon d'alimentation ou à la fiche, lorsque du liquide a été renversé ou que des objets sont tombés dans l'appareil, en cas d'exposition aux intempéries et à l'humidité, en cas d'anomalie de fonctionnement ou de chute de l'appareil.
14. L'appareil ne doit pas etre exposé à deségouttements ou des éclaboussures et aucun objet contenant un liquide, tel que des vases, ne doit etre place sur l'appareil.

REMARQUE: Ne pas toucher l'écran à matrice active à mains+nues.

Instructions de sécurité importantes

Protection du droit d'auteur

Ce produit incorpore une technologie de protection du droit d'auteur protégée par des brevets américain et d'autres droits de propriété intellectuelle. L'utilisation de cette technologie de protection du droit d'auteur doit être autorisée par Macrovision; cette technologie est destinée à un usage domestique et limite, sauf en cas d'autorisation spéciale de Macrovision. Toute rétro-ingénierie ou tout démontage est interdit.

REMARQUES IMPORTANTES CONCERNANT LES PRODUITS LASER

1. PRODUIT LASER DE CLASSE 1
2. DANGER : Le rayonnement laser est visible lorsqu'ellappeil est ouvert et la sécurité est defaillante ou neutralisée. Éviter toute exposition directe au rayon laser.
3. MISE EN GARDE: Ne pas ouvrir le couvercle supérieur. Aucune piece interne de l'appareil ne peut etre réparée par l'utilisateur. Confier tous les travaux d'entretien à un personnel qualifié.

Informations sur les codes de région

Les lecteurs de DVD et les disques sont codés par région. Si le code de région inscrit sur le disque DVD ne correspond pas au numéro de région de cet apparéil, celui-ci ne peut pas dire le disque.

WEEE

Ce produit contient des matériels électriques ou électroniques. La présence de ces matériels peut, s'ils en sont pas disposés de façon ajustée, avoir la possibilité d'effets indésirables sur l'environnement et la santé humaine. La présence de cet étiquette sur le produit signifie qu'il ne devrait pas'être eliminé en tant que déchet et doit être ramassé séparément. En tant que consommateur, vous estes responsable de vous assurer que ce produit soit eliminé de façon ajustée. Pour savoir comment eliminer ce produit, consulter le site www.polaroid.com et partager sur "Société" ou téléphonener le numéro du service à la clientèle de votre pays listed dans le manuel d'instructions.

Contenu

Instructions de sécurité importantes 2

Présentation du panneau avant 6

Présentation du panneau létral 7

Connexions du système 8

Alimentation 9

Dépannage 10

11

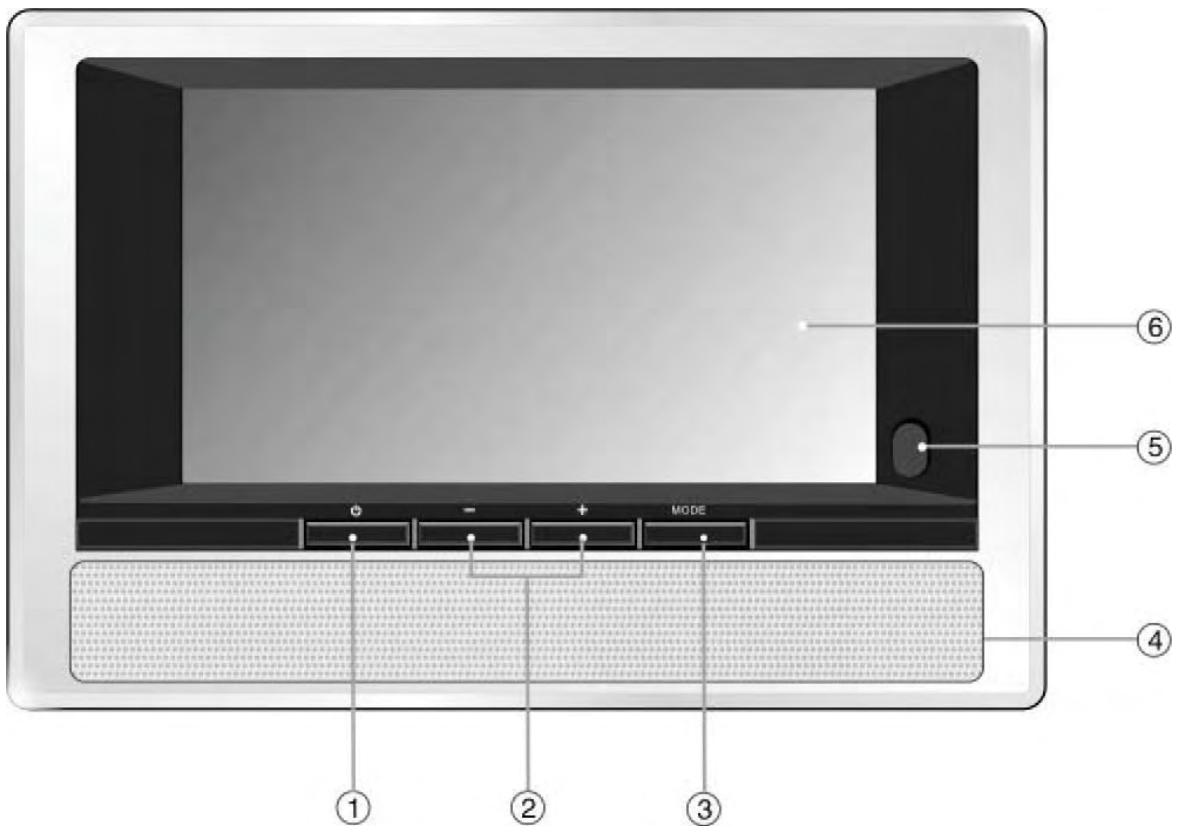

Présentation du panneau latéral

1. Touche POWER (Mise en marche): Appuyer pour acceder ou quitter le mode STANDBY (Veille).
2. Touche +/- Appuyer sur cette touche pour modifier les valeurs de luminosité et de couleur.
3. Touche MODE : Appuyer sur cette touche pour modifier le taux de luminosité et le niveau de couleur; appuyer sans relâcher sur cette touche pendant 1 à 2 secondes pour modifier le rapport d'aspect (format de l'image).
4. Haut-parleur
5. Témoin de mise en marche : Change au rouge en mode veille, étéint lorsqu'en marche sur
6. Écran ACL

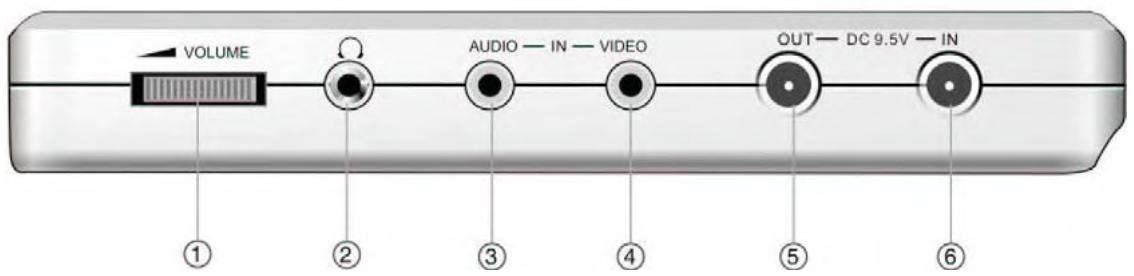

Présentation du panneau latéral

1. Commande de volume Permet de régler le niveau sonore du casque d'écoute et des haut-parleurs.
2. Prise de casque d'écoute: Permet de brancher un casque pour une écoute individuelle. Le haut-parleur s'éteint automatiquement lorsque le casque d'écoute est branché à cette prise.
3. Prise d'entrée audio : Pour la connexion d'une entrée audio.
4. Prise d'entrée VIDEO : Connexion pour sortie audio.t
5. Prise de sortie 9,5 V c.c. Elle sert à l'alimentation de sortie vers le lecteur de DVD maître.
6. Prise d'entrée 9,5/12 V c.c.: Permet de connecter l'adaptateur d'alimentation pour voiture.

Connexions du système

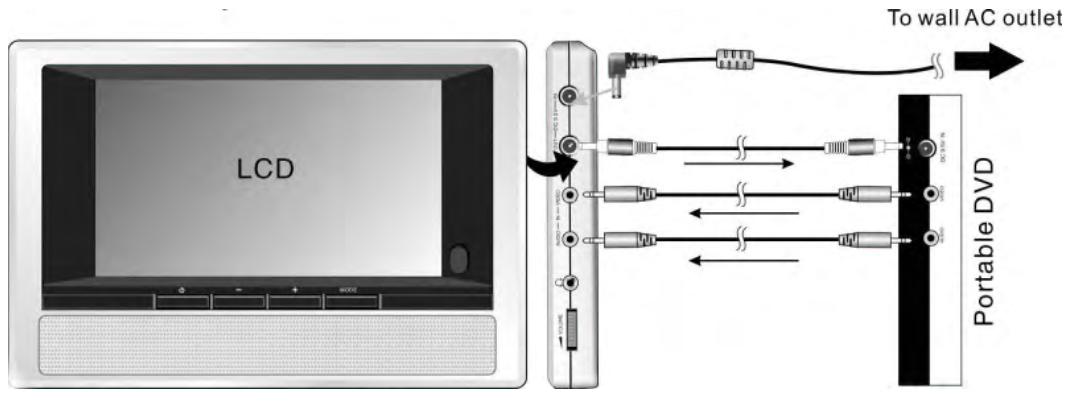

Connexion à l'appareil maître

1. Avant d'effectuer la connexion, s'assurer que le lecteur de DVD maître, l'écran supplémentaire ainsi que tout autre équipement sont éteints.
2. Connecter l'adaptateur c.a. à l'écran ACL supplémentaire et connecter l'écran ACL au lecteur de DVD maître à l'aide du cordon d'alimentation pour alimenter le lecteur de DVD maître.
3. Connecter l'adaptateur c.a. à l'écran ACL supplémentaire et connecter l'écran ACL au lecteur de DVD maître à l'aide du cordon d'alimentation pour alimenter le lecteur de DVD maître.

REMARQUE: L'adaptateur c.a. doit être branché à l'écran supplémentaire ou il n'aura pas d'alimentation.

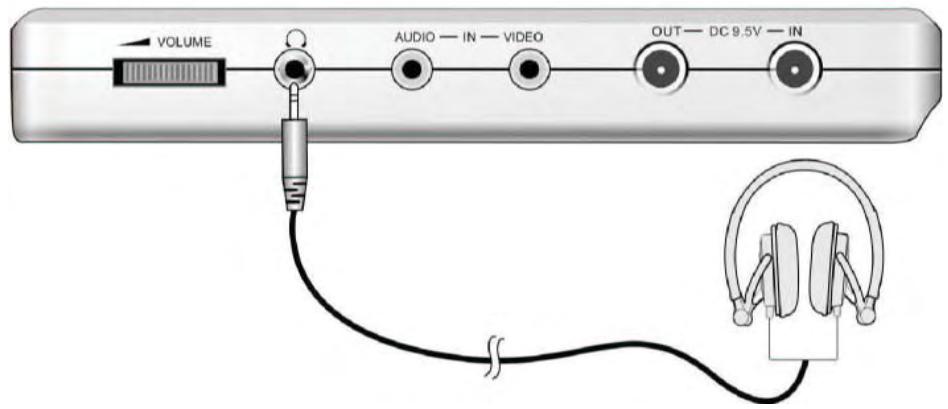

Connexion du casque d'écoute

• Brancher le casque d'écoute sur le côté droit du lecteur pour une lecture individuelle.
• Les haut-parleurs s'éteignent automatiquement lorsque le casque d'écoute est branché sur l'appareil.

Alimentation

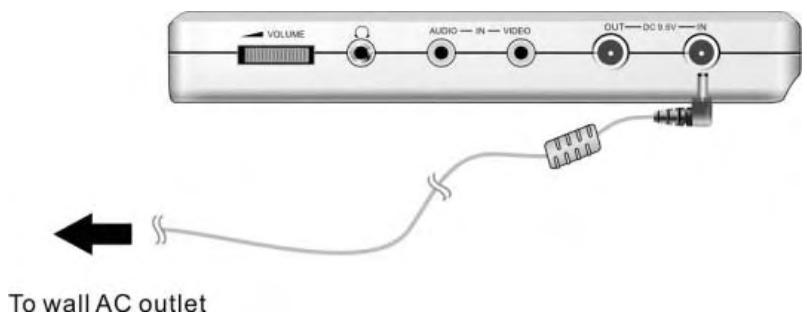

Utilisation de l'adaptateur en c.a.

1. Brancher l'adaptateur c.a. dans la prise marquee DC 9.5 IN sur le côté droit de l'écran ACL supplémentaire.
2. Brancher l'extrémité à deux broches du cordon d'alimentation dans une prise électrique mise à la terre.

Remarques:

Éteindre le lecteur avant de le débrancher de la prise.

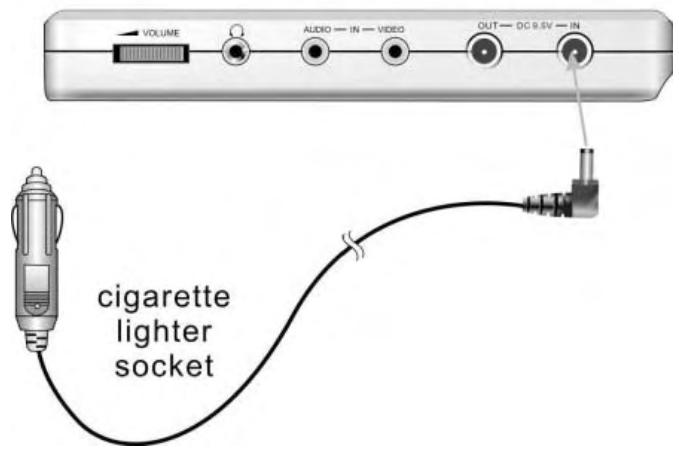

Utilisation de l'adaptateur pour voiture

Le lecteur est equipoed'un adaptateur pour alimenter l'appareil et recharger la pile dans un vehicule.

Connector la prise d'alimentation de l'adaptateur pour voiture dans la prise de l'appareil et raccarder l'autre extrémité à la prise d'accessoire/d'allume-cigarette 12V du vehicule.

Attention:

• Ne pas utiliser l'appareil et ne pas regarder de logiciel video en conduisant.
• Placer l'appareil dans une position commode pour regarder l'écran.
• Debrancher le lecteur de l'adaptateur pour vehicule avant demettre le vehicule en marche.

Dépannage

Si le lecteur de DVD semble ne pas fonctionner normalement, eteindre immediatement l'appareil. Debrancher le connecteur d'alimentation et s'assurer qu'une fumee ou chaleur excessive ne se degage pas de l'appareil.

Ne jamais ouvrir ni tenter de réparer l'appareil soit. Aucune piece interne de l'appareil ne peut être réparée par l'utilisateur.

SYMPTÔME	VÉRIFICATION
Il n'y a pas de son.	• S'assurer que les connexions du système sont correctes. • S'assurer que les haut-parleurs sont allumés. • S'assurer que la source audio est correcte.
Aucune image ne s'affiche.	• S'assurer que l'écran ACL est allumé et est en mode video correct. • S'assurer que les connexions du système sont correctes. • S'assurer que la source video est correcte.

Autres possibités : L'électricité statique et d'autres interférences externes peuvent cause un fonctionnement anormal du lecteur. Afin de rétabir le fonctionnement normal de l'appareil, débrancher le cordon d'alimentation de l'appareil, puis le rebrancher dans la prise secteur pour réinitialiser le lecteur. Si le problème persististe, débrancher l'alimentation de l'appareil et consulter le service d'assistance à la clientèle ou un technicien qualifié.

Caractéristiques

Taille de l'écran à matrice active	7 pouces
Réponse de fréquence	20Hz-20kHz ± 2.5dB
Consummation	<25W
Dimensions	205mm x 153mm x 41mm
Poids	Approximately 1.12kg

LA CONCEPTION ET LES CARACTERISTIQUES SONT SUJETTES À DES MODIFICATIONS SANS PREAVIS

Pour l'entretien, l'assistance et les informations sur la garantie, visiter le site www.polaroid.com.

« Polaroid » et « Polaroid and Pixel » sont des marques commerciales de Polaroid Corporation, Waltham, (MA), États-Unis.
