Type de produit	Écran d'ordinateur avec récepteur TV intégré
Marque	POLAROID
Modèle	FLU-1514SA
Taille de l'écran	15 pouces (38,10 cm)
Résolution native	1024 x 768 pixels
Type de dalle	TFT LCD couleur
Dimensions (L x l x H)	345 x 84 x 390 mm
Poids	Environ 5,8 kg
Alimentation	CA 100-240 V, 50/60 Hz ; adaptateur CC 12 V, 4 A
Consommation énergétique	Moins de 40 W
Température ambiante de fonctionnement	10°C à 45°C
Haut-parleurs intégrés	2 x 3 W (stéréo)
Entrées vidéo	COMPOSITE, S-VIDEO, COMPONENT (Y/Pb/Pr), VGA
Entrées audio	Prise audio PC (3,5 mm), entrées audio L/R (RCA)
Entrée TV	Antenne (coaxiale)
Fonctions spéciales	Mise en veille, recherche automatique des chaînes, NICAM, menu OSD multilingue
Télécommande	Incluse, piles AAA (2 x 1,5 V)
Nettoyage	Chiffon doux et sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher avant entretien
Réparabilité	Confier toute réparation à un technicien qualifié
Accessoires fournis	Adaptateur secteur, câble VGA, câble audio, télécommande, piles, notice

FOIRE AUX QUESTIONS - FLU-1514SA POLAROID

Comment brancher mon ordinateur sur l'écran POLAROID FLU-1514SA ?

Utilisez un câble VGA pour relier la sortie VGA de votre PC à l'entrée VGA de l'écran. Branchez également un câble audio (3,5 mm) de la sortie audio PC à l'entrée audio PC de l'écran. Allumez les deux appareils et appuyez sur la touche INPUT de la télécommande ou de l'écran pour sélectionner le mode VGA. Réglez la résolution de votre PC sur 1024x768 à 60 Hz.

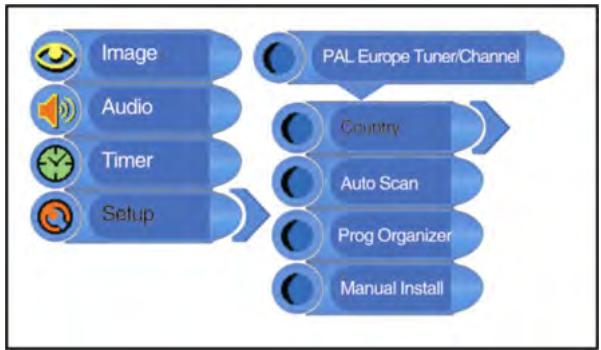

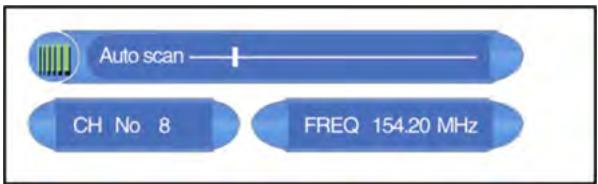

Comment rechercher les chaînes TV automatiquement ?

Appuyez sur la touche MENU, sélectionnez Setup puis Tuner/Channel. Choisissez Auto Scan et confirmez avec OK. La recherche démarre et les chaînes trouvées sont mémorisées automatiquement. Patientez quelques minutes.

La télécommande ne fonctionne pas, que faire ?

Vérifiez qu'aucun obstacle ne se trouve entre la télécommande et le capteur. Assurez-vous que les piles sont correctement installées (respectez les polarités) et qu'elles ne sont pas usées. Remplacez les piles si nécessaire. Pointez la télécommande vers le capteur à moins de 7 mètres et dans un angle d'environ 60 degrés.

Puis-je utiliser cet écran comme moniteur pour ma console de jeux ?

Oui, vous pouvez connecter une console via les entrées COMPOSITE (RCA jaune), S-VIDEO ou COMPONENT (Y/Pb/Pr). Utilisez les câbles appropriés et sélectionnez le mode correspondant avec la touche INPUT. Assurez-vous que la console est allumée et réglée sur la sortie adéquate.

Comment régler l'image (luminosité, contraste...) ?

Appuyez sur MENU, sélectionnez Image puis Picture. Utilisez les touches ▲▼ pour choisir l'élément (Brightness, Contrast, Hue, Saturation, Sharpness) et ◄► pour ajuster la valeur. Appuyez sur MENU pour quitter. Note : le réglage de la teinte n'est disponible qu'en mode NTSC.

L'écran n'affiche aucune image, que vérifier ?

Vérifiez que le cordon d'alimentation est bien branché et que l'écran est allumé (témoin lumineux). Assurez-vous que la source d'entrée est correcte (appuyez sur INPUT). Vérifiez les connexions des câbles vidéo. Si vous utilisez un PC, confirmez que la résolution est 1024x768. Si le problème persiste, débranchez l'écran pendant une minute puis rebranchez-le.

Comment nettoyer l'écran LCD ?

Éteignez l'écran et débranchez-le. Utilisez un chiffon doux, non pelucheux, légèrement humide (eau claire) ou un chiffon sec. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants pour vitres. Ne pulvérisez pas de liquide directement sur l'écran. Essuyez délicatement sans appuyer.

Que signifie la fonction NICAM ?

NICAM est un système de diffusion audio numérique qui permet de recevoir du son stéréo ou bilingue. En mode TV, appuyez plusieurs fois sur la touche STEREO/AUDIO de la télécommande pour basculer entre les modes disponibles : Nicam Stereo, Mono, ou les pistes bilingues I, II, I+II selon le programme.

L'écran présente des pixels clairs ou foncés, est-ce normal ?

Oui, il est normal de voir occasionnellement quelques points lumineux ou sombres sur un écran TFT LCD. Cela est dû à la technologie de fabrication et n'affecte pas le fonctionnement du produit. Si le nombre de pixels défectueux est excessif, contactez le service après-vente.

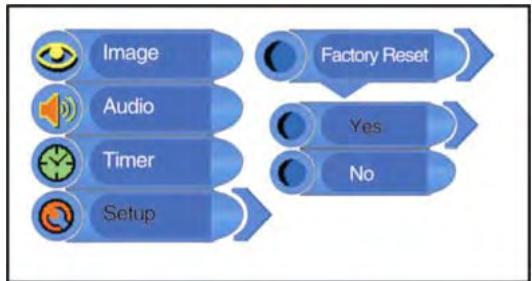

Comment réinitialiser l'écran aux paramètres d'usine ?

Appuyez sur MENU, sélectionnez Setup, puis Factory Reset. Confirmez avec OK et choisissez Yes pour réinitialiser. Tous les réglages personnalisés (chaînes, image, son) seront effacés.

MODE D'EMPLOI FLU-1514SA POLAROID

Instructions de sécurité importantes 2

4

Panneau avant 5

Panneau arrriere 6

Télécommande 7

Connexions du système 10

Connexion à une source de signal AV externe 10

Connexion à une source de signal AV externe (COMPONENT)----- 11

Connexion à un PC 12

Connexion au cable d'alimentation 13

Connexion à un signal télévision 14

Fonctions télévision 15

Préparation 15

Configuration de l'image 15

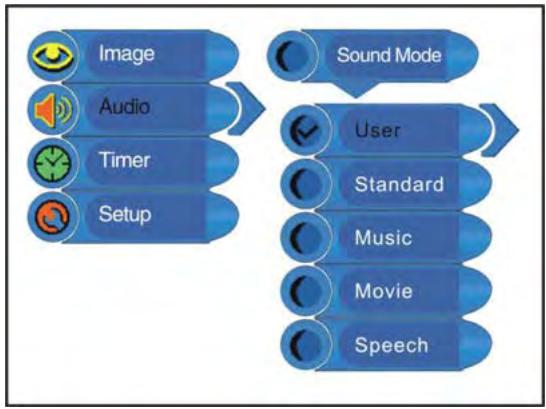

Configuration audio 17

Configuration de la minuterie 18

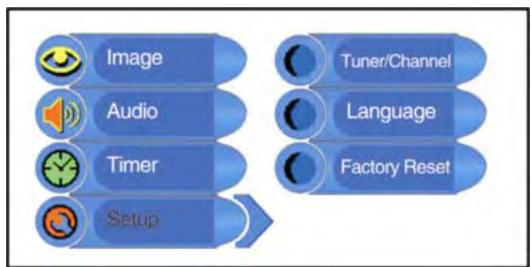

Configuration 18

Fonction NICAM 22

Autres fonctions 23

Fonction entrée AV externe 23

Fonction d'écran d'ordinateur 23

Dépannage 24

25

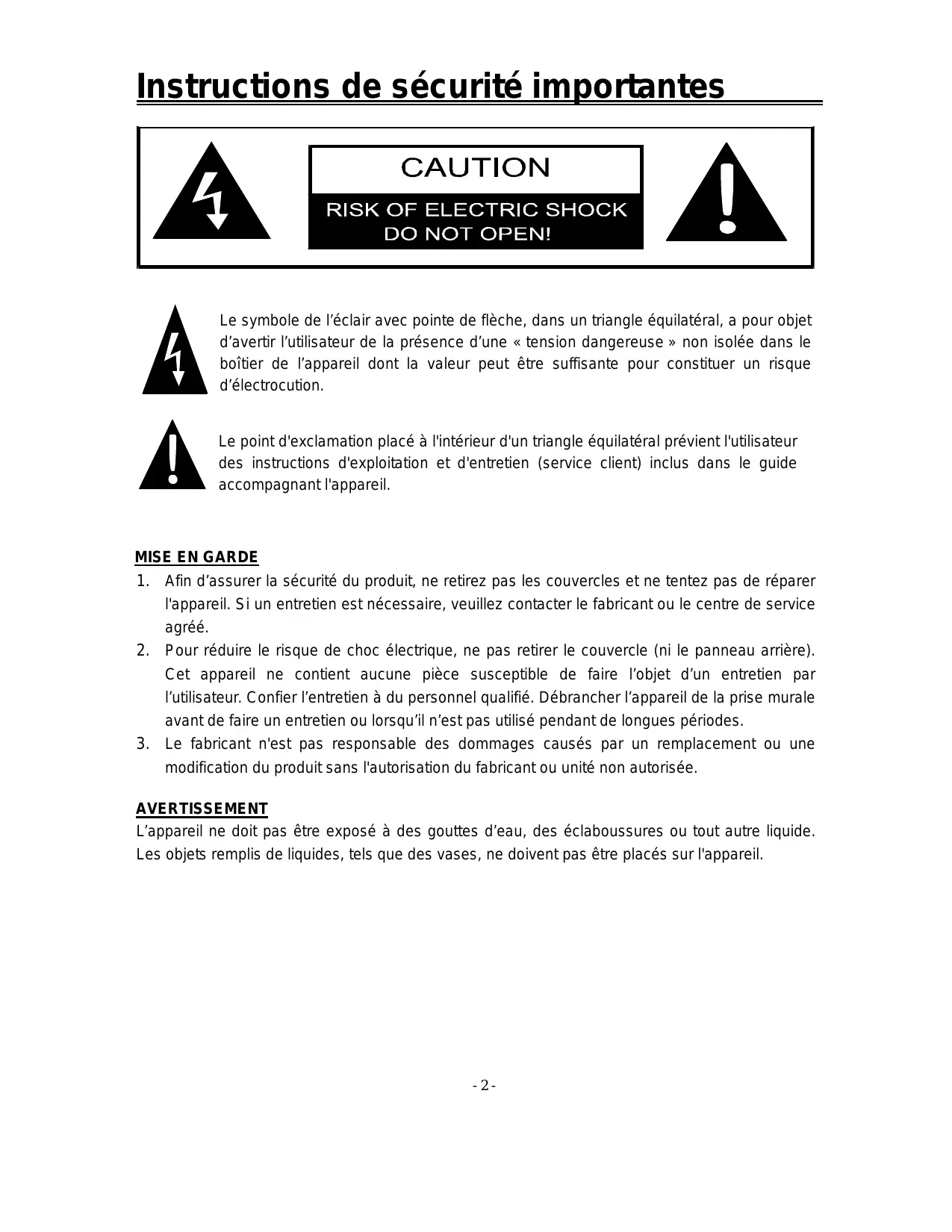

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN!

Le symbole de l'éclair avec pointe de flèche, dans un triangle équilatéral, a pour object d'avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boîtier de l'appareil dont la valeur peut être suffisante pour constituer un risque d'électrocution.

Le point d'exclamation place à l'intérieur d'un triangle équilatéral prévient l'utilisateur des instructions d'exploitation et d'entretien (service client) inclus dans le guide accompagnant l'appareil.

MISE EN GARDE

1. Afin d'assurer la sécurité du produit, ne retirez pas les couvercles et ne tentez pas de réparer l'appareil. Si un entretien est nécessaire, veuillez contacter le fabricant ou le centre de service agréé.
2. Pour réduire le risque de chic électrique, ne pas-retirer le couvercle (ni le panneau arrère). Cet apparéil ne contient aucune piece susceptible de faire l'objet d'un entretien par l'utilisateur. Confier l'entretien à du personnel qualifié. Débrancher l' apparéil de la prise murale avant de faire un entretien ou lorsqu'il n'est pas utilisé pendant de longues périodes.
3. Le fabricant n'est pas responsable des dommages causés par un remplacement ou une modification du produit sans l'autorisation du fabricant ou unité non autorisé.

AVERTISSEMENT

L'appareil ne doit pas etre exposé à des gouttes d'eau, des éclaboussures ou tout autre liquide. Les objets replis de liquides, tels que des vases, ne doivent pas etre placés sur l'appareil.

REMARQUES

1. Lisez ces instructions.
2. Gardez ces instructions.
3. Prétez attention à tous les averissements.
4. Suívez toutes les instructions.
5. Ne pas utiliser cet équipement pres de l'eau.
6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec.
7. Ne bloquez,aucun conduit d'aération.Veillez à conserver une belle ventilation autour du produit.Ne placez pas le produit sur un lit,un sofa ou toute autre surface susceptible de bloquer la ventilation.Installer en respectant les instructions du fabricant.
8. Ne pas installer pres d'une source de chaleur telle que radiateurs, registres de chaleururs, fournaux et autres appareils, y compris amplificateurs, produitant de la chaleurur.
9. Lire, préter attention et suivre toutes les instructions pour vous assurer d'une installation correcte et sécurité et une interconnexion de l'appareil soi
10. L'appareil ne doit pas etre exposé à des gouttes d'eau ou des éclaboussures, et aucun objet rempli de liquide, tel qu'un vase, ne doit etre posé sur l'appareil.
11. Les prises de port principales doivent être installées pres de l'appareil et les fiches principales devraient demeureres opérationnelles;
12. Protéger le cordon d'alimentation afin d'éviter qu'il soit piétiné ou pince, en particulier à la prise murale, à la prise multiple et à la sortie de l'appareil.
13. N'utiliser que des périhériques et des accessoires spécifiés par le fabricant.
14. N'utiliser qu'avac le chariot, le pied, le trepied, le support ou la table spécifiés par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, déplacer l'ensemble apparéil/chariot avec précaution pour éviter le risque de blessures provoquées par une éventuelle chute de l'appareil.
15. Débrancher cet apparéil lors d'orages ou lorsqu'il n'est pas utilisé pendant de longues périodes.
16. Confier tous les travaux d'entretien à un personnel qualifié. Un entretien est requis lorsque l'appareil a subi des dommages, tels que des dommages au cordon d'alimentation ou à la fiche, lorsque du liquide a été renversé ou que des objets sont tombés dans l'appareil, en cas d'exposition aux intempéries et à l'humidité, en cas d'anomalie de fonctionnement ou de chute de l'appareil.

Remarque: Ne touchez pas l'écran couleur TFT LCD directement à la main.

Ce produit comprend une protection copyright protégée par des brevets et autres droits sur la propriété intellectuelle. L'utilisation de cette protection copyright doit être autorisée par Macrovision, uniquement à usage domestique et autres utilisations de diffusion limitées (sauf autres utilisations autorisées par Macrovision). Toute recherche du secret de fabrication ou du démontage est interdite.

Caracteristiques du produit

Cet apparéil est doté d'un affichage à cristaux liquides et d'un récepteur TV en un seul système.

Mode multiple

Mode Television

Mode COMPOSITE

Mode S-VIDEO

Mode COMPONENT

Mode VGA

Matériel haute qualité

Affichage à cristaux liquides à écran (LCD)

Conçu avec un écran couleur TFT à cristaux liquides de 15 pouces pour afficher clairment les données.

Amplificateur stéreo

Haut-parleurs stéreo intégrés (3 watts x 2) procurant un son de grande qualité.

Entrée AV et VGA

Peut être connecté à une source de signal audio-video externe et à un PC

Fonction spéciale

Supporte la fonction de mise en voille.

Modes Multi audio et Multi video

Supporte les modes multi-audio et multi-video pour un besoin plus large.

Fonction Recherche TV automatique

Peut être connecté à l'antenne de TV, qui supporte la fonction de recherche de programmes TV automatique.

Fonction NICAM

Supporte la fonction NICAM. Vous pouvez désir les réglagessons en fonction des programmes diffusés.

REMARQUE : Sur un écran TFT il est normal de voir de temps en temps des taches claires ou foncées qui apparaissent sur l'écran LCD.

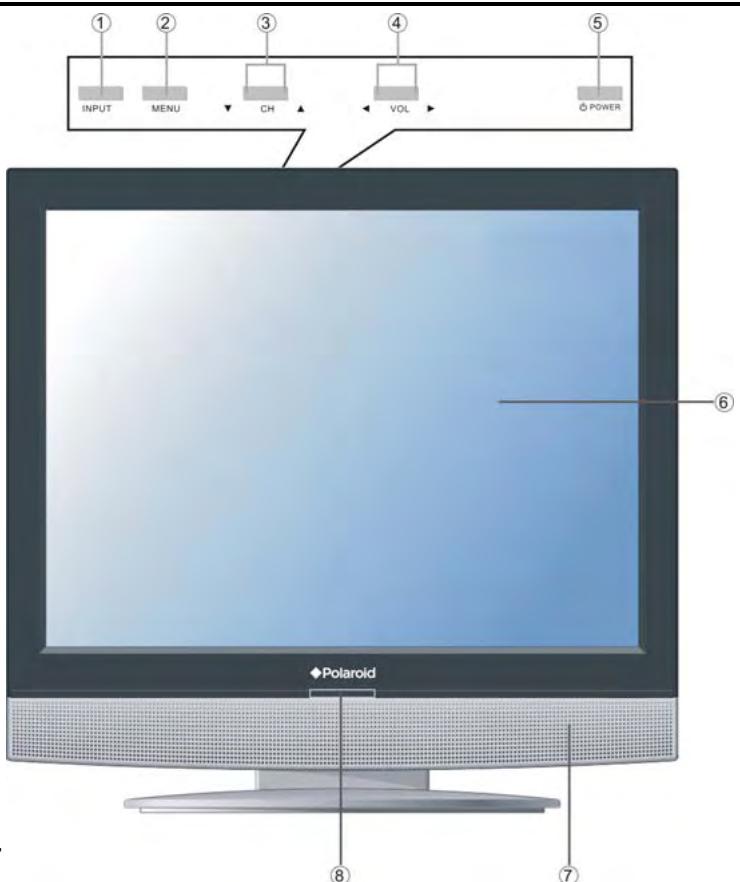

1. Touche INPUT

Appuyer pour sélectionner les modes suivants : TV, COMPONENT, VGA, COMPOSITE ou S-VIDÉO.

1. Bouton MENU

Appuyez pour acceder au menu de configuration du système ou pour le quitter.

1. Touche CH ▲/▼

En mode TV, appuyez sur cette touche pour selectionner les canaux.

Dans le menu de configuration, fonctionnalité semble à celle des touches directionnelles / .

1. Touches VOL

En mode TV, appuyez pour augmenter ou baisser le volume.

Dans le menu de configuration, fonctionnalité semble à celle des touches directionnelles

1. Touche POWER (Alimentation)

Appuyez pour entrer ou quitter le mode Veille

1. Écran couleur TFT 15"

Écran couleur TFT 15" pour afficher clairément les données.

1. Baffle

Ils produit un son de haute qualité.

1. Capteur de télécommande

Fenêtre du capteur à distance de la télécommande.

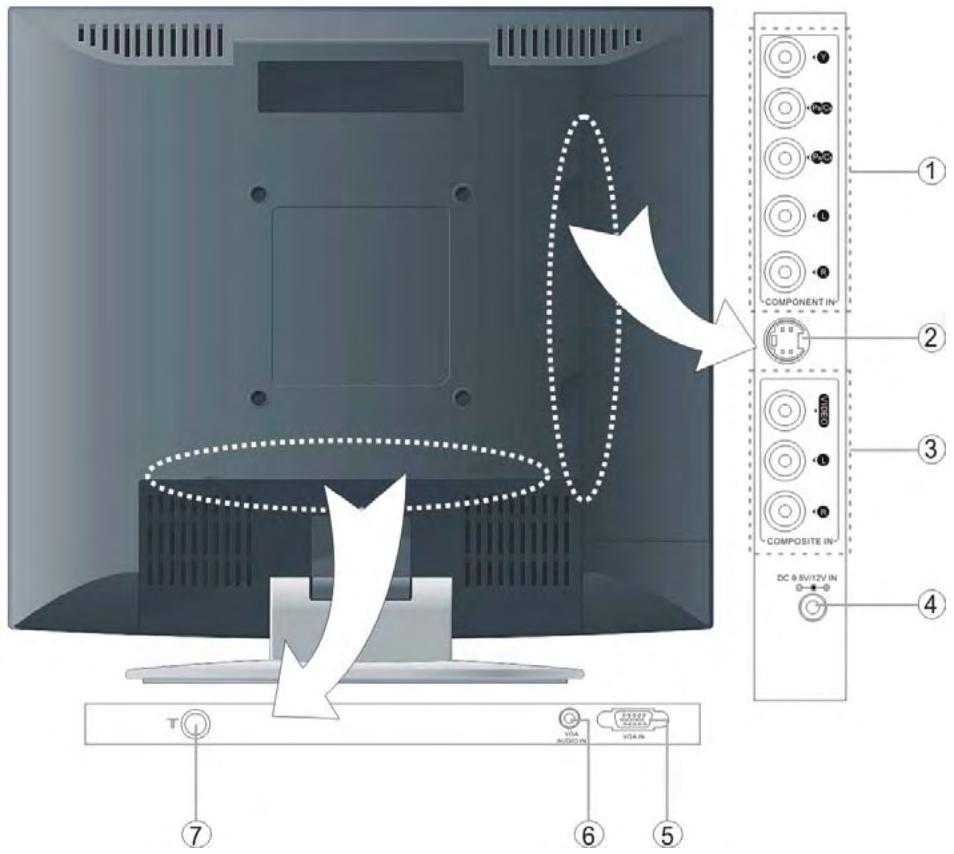

1. Prise d'entrée COMPONENT

Raccordement à l'entrée COMPONENT et l'entrée audio L/R en Mode COMPONENT.

2. Prise d'entrée S-VIDEO

Raccordement à l'entrée S-VIDÉO en mode S-VIDÉO.

3. Prises d'entrées G/D VIDÉO

Raccordement à l'entrée VIDEO en Mode Composite ou mode S-VIDÉO.

Raccordement à l'entrée audio L/R en Mode Composite ou mode S-VIDÉO.

4. Prise d'entrée CC 9.5V/12V

Raccordement à l'adaptateur d'alimentation

5. Entreve VGA

Raccordement des sorties VGA à un PC.

6. Entrée AUDIO PC

Raccordement à la prise de sortie audio PC.

7. Prise d'entrée signal TV

Raccordement à une source d'entrée externe de signal télévision.

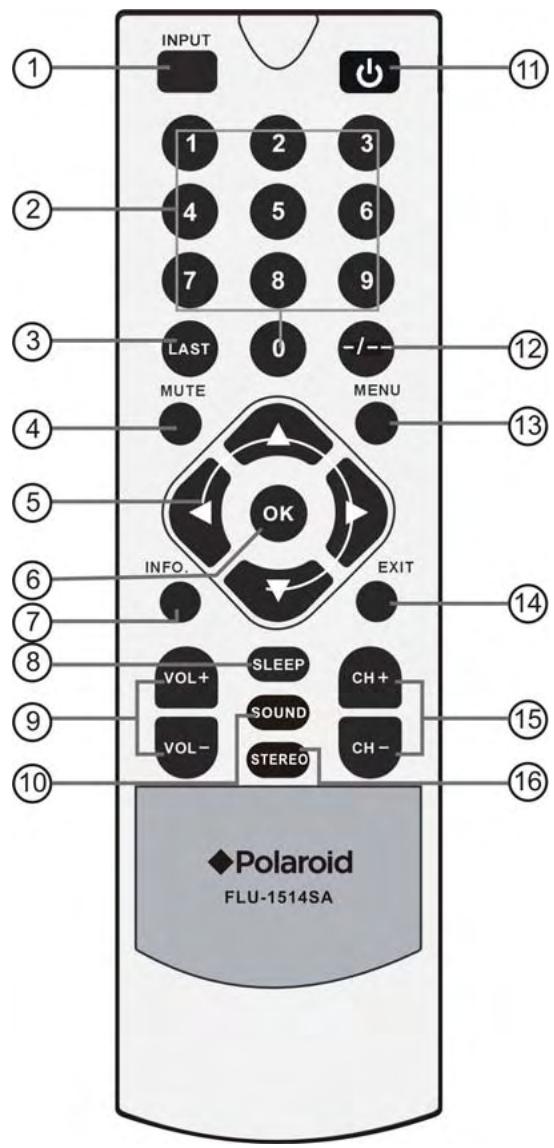

Scheme de la télécommande

1. Touche Input (Entrée)

Appuyer pour sélectionner les modes suivants : TV, COMPONENT, VGA, COMPOSITE ou S-VIDÉO.

1. Touches des nombres 0-9 Appuyer pour selectionner les nombres.
2. LAST Touche

En mode TV, appuyer sur cette touche pour revenir à la dernière chaîne regardée.

Appuyer pour activer ou désactiver la sortie des haut-parleurs.

1. Touches de direction (▲▼▲▶)

Dans le menu Setup, appuyer sur la touche ▲▼ pour selectionner l'élement souhaité et appuyer sur la touche OK pour confirmer.

1. Touche OK

Appuyer sur cette touche pour confirmer les sélections dans le menu.

1. INFO. Touche

Appuyer sur cette touche pour afficher les informations de lecture.

1. Bouton SLEEP (Arrêt automatique)

Appuyer pour selectionner l'heure de l'arrêt automatique.

1. Touches VOL+/-

Pour augmenter ou baisser le volume.

1. Touche SOUND (SON)

Appuyer pour passer en mode de son de USER (utilisateur), STANDARD (normal), MUSIC (musique), MOVIE (film), SPEECH (Discours).

1. Touche POWER (Mise sous tension)

Appuyer sur cette touche pour acceder ou quitter le mode de veille.

1. Touche ---

En mode téléviseur, appuyer sur cette touche pour selectionner un numero de canal à un ou deux chiffres puis appuyer

Télécommande

sur les touches numériques pour selectionner le canal souhaité.

13. Touche MENU

Appuyer sur cette touche pour acceder ou quitter le menu de configuration.

14. Touche EXIT (Quitter)

Appuyer sur cette touche pour quitter le menu de configuration.

15. Touche CH + / - (Canal suivant/ precedent)

En mode téléviseur, appuyer sur ces touches pour selectionner des canaux.

16. Touche STEREO

En mode téléviseur, appuyer sur cette touche pour changer la bande son.

Préparation de la télécommande

Tirer doucement sur le couvercle pour ouvrir le compartment des piles.

Insérer deux piles (1,5 V taille AAA) en veillant à respecter les repères de polarité à l'intérieur du compartment.

Pousser doucement sur le couvercle arrêté pour le remettre en place et le fermer.

• Dans des conditions normales d'utilisation, la pile dure au moins six mois.
• Retirer la pile quand la télécommanden n'est pas utilisé pendant une longue période.

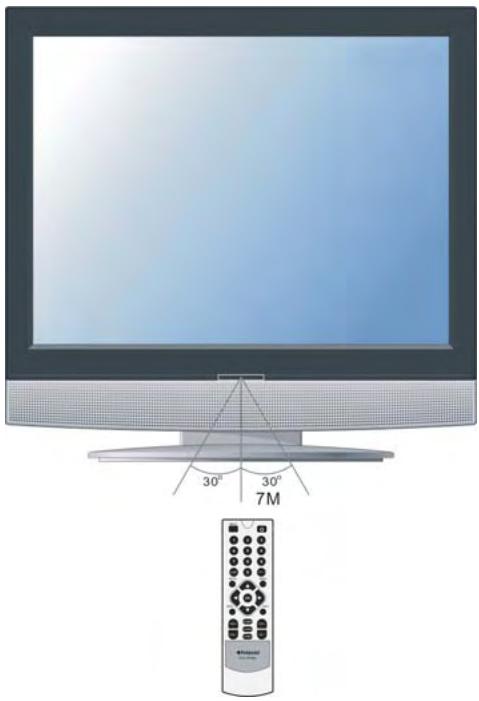

Utilisation de la télécommande

Pointer la télécommande à moins de 7 m du capteur et à un angle d'environ 60 degrés de l'avant de l'appareil.

• La portée peut varier selon la luminosité de la pierce.

Remarques :

• Ne pas pointer de lumière vivie vers le capteur de la télécommande.
• Ne pas placer d'objets entre la télécommande et son capteur.

• Ne pas utiliser cette télécommande tout en utilisant simultanément tout autre équipement.

• Ne brancher le cordon d'alimentation qu'une fois que tous les autres branchements ont ete effectués.

• Retirer le couvercle de la prise jack avant d'établit toute connexion.
• Observer les codes de couleur lors de la connexion des cables audio et video.

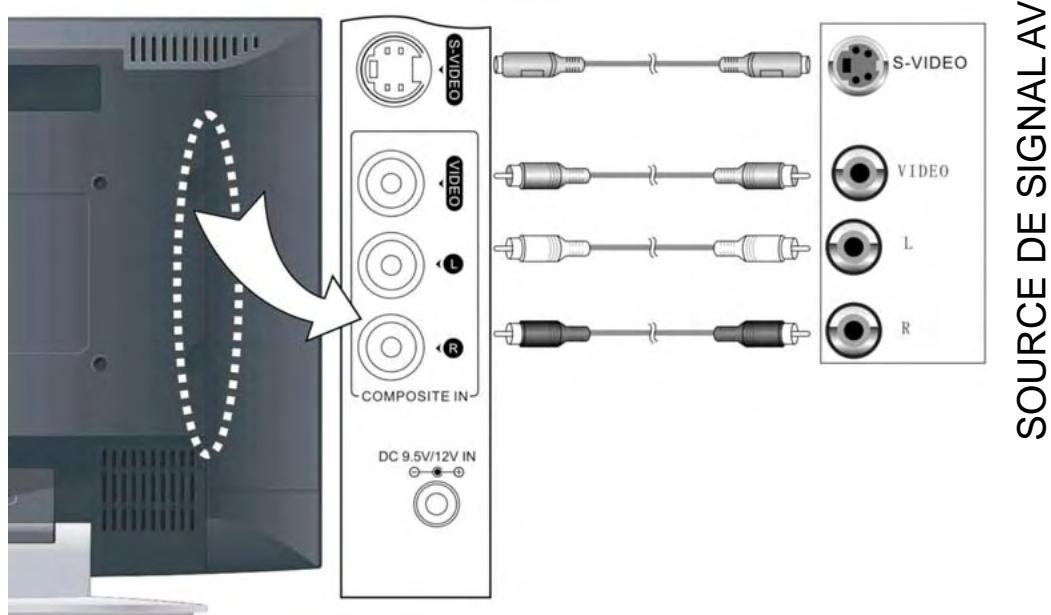

Connexion à une source de signal AV externe

Utiliser les cables audio et video pour brancher l'équipment AV externe sur la prise de sortie AV située sur la façade arrêté de l'appareil. Utiliser le cable S-VIDEO pour brancher la fiche d'entrée S-VIDEO de la façade arrêté de l'appareil sur la source AV externe.

Après avoir fait les connexions, allumer l'appareil et la source AV externe puis appuyer sur la touche INPUT pour basculer en mode COMPOSITE ou S-VIDEO.

Remarque: Les prises d'entrée audio L/R peuvent être utilisées en modes COMPOSITE et S-VIDÉO.

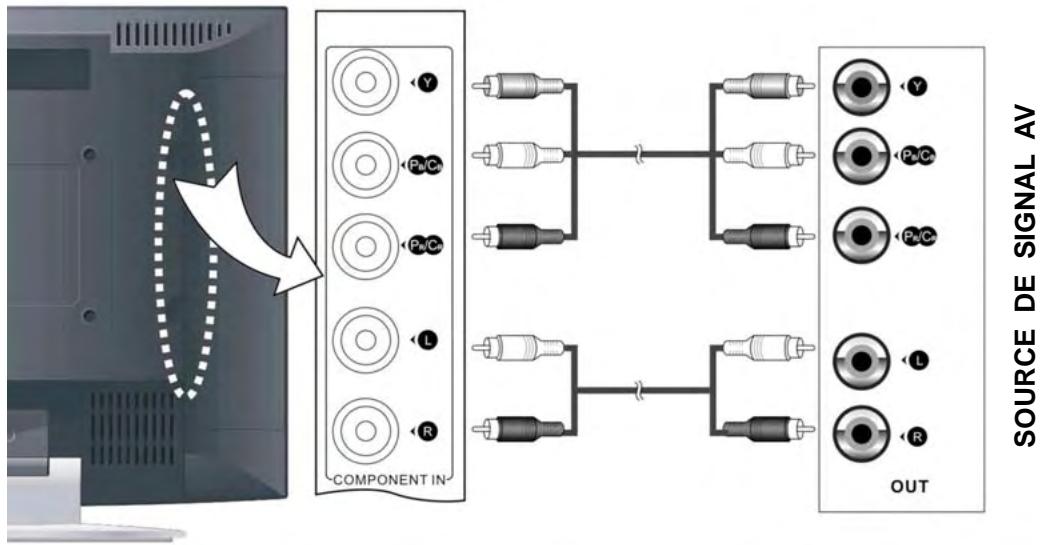

Connexion à une source de signal AV externe (COMPOSANTE)

Utiliser les câbles audio et video pour connecter les connecteurs fénelles d'entrée Y/Pb/Pr du tableau arrêté de l'appareil à la source externe du signal audio-video.

Une fois la connexion établie,mettre l'appareil et la source du signal audio-visuel sous tension puis appuyer sur la touche INPUT (Entrée) pour passer en mode COMPONENT (Composante).

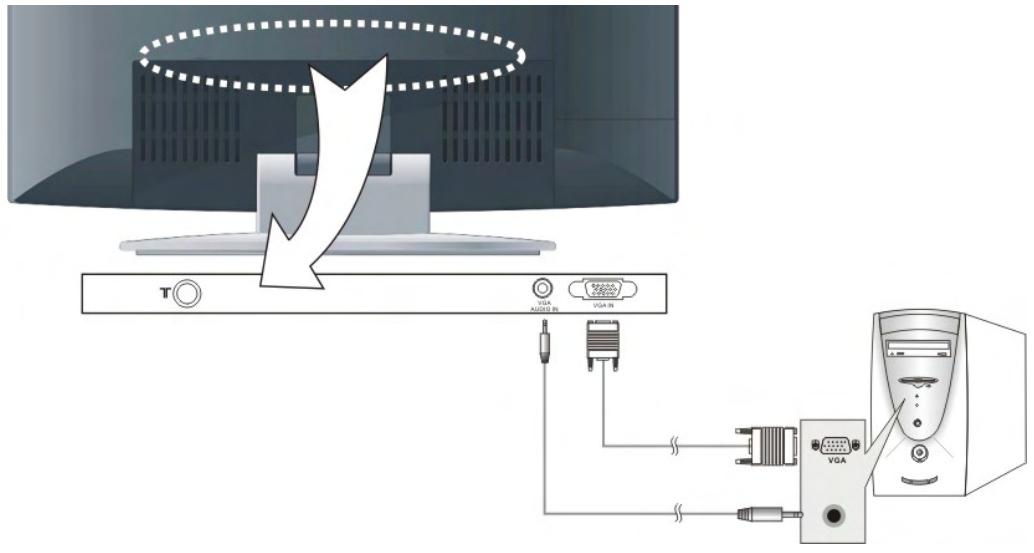

Connexion à un PC

L'appareil peut être branché au PC par un cable VGA. Pour le connecter procédér comme indiqué ci-après et dans le schéma.

1. Brancher une extrémité du cable VGA sur la prise d'entrée VGA à l'arrière de l'appareil.
2. Brancher l'autre extrémité sur le PC.
3. Brancher une extrémité du cable audio sur la prise d'entrée audio du PC à l'arrière de l'appareil.
4. Brancher l'autre extrémité sur la prise de sortie audio PC.
5. Régler la résolution du PC sur 1024x768@60Hz.

Lorsque toutes les connexions sont faites, allumer l'appareil et le PC et appuyer sur la touche INPUT pour passer en mode VGA.

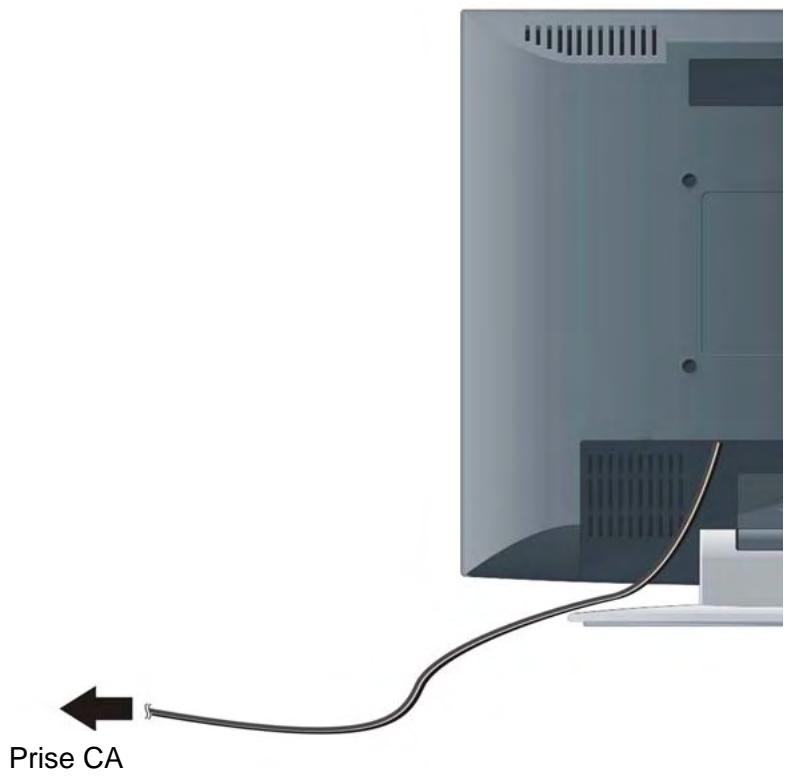

Connexion au cable d'alimentation

Brancher l'extrémité à deux broches du cordon d'alimentation dans une prise de 100-240 V c.a. En cas de difficulté pour insérer la fiche, la returner et la réinsérer. Si le téléviseur ne doit pas été utilisée pendant une longue période, débrancher la fiche de la prise.

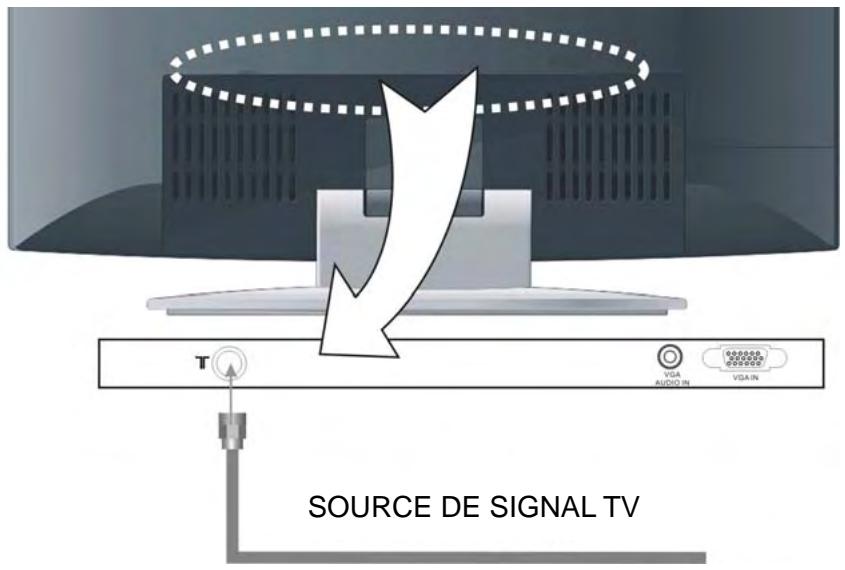

Connexion à un signal télévision

Cet apparéil peut être relié à une source d'entrée de signal TV grâce à la prise de TV à l'arrêté de l' apparéil.

Lorsque toutes les connexions sont faites, allumer l'appareil et appuyer sur la touche INPUT pour passer en mode TV.

Après avoir connecté l'antenne, allumer l'appareil et continuer à rechercher le programme; procéder comme suit pour sélectionner les chaînes:

1. Pour les chaînes 0-9 :

Appuyer sur les touches numériques pour selectionner la chaine X, l'appareil passe à la chaine sélectionnée.

1. Pour les chaînes 10-99 :

Appuyer sur les touches numériques pour selectionner la chaine XX, l'appareil passe à la chaine selectionnée.

• X est le numéro de la chaîne.

Préparation

1. Lorsque tous les branchements sont faits, appuyer sur la touche POWER pour allumer l'appareil.
2. Appuyer sur la touche INPUT pour passer au mode TV. Poursuivre avec les opérations suivantes :

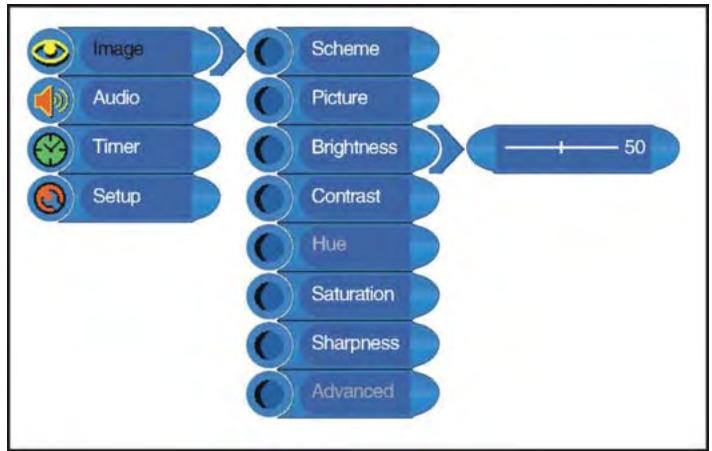

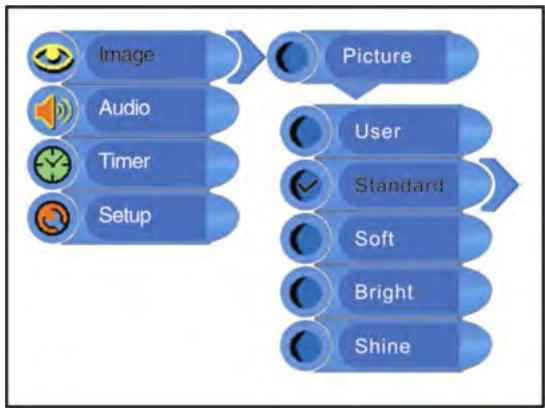

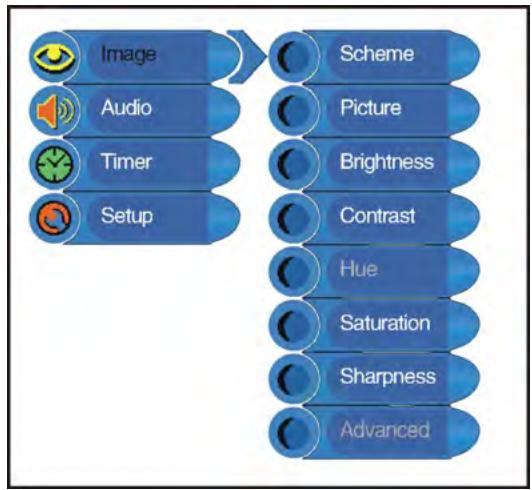

Configuration de l'image

Remarque: Cette fonction n'est disponible que lorsqu'il y a un signal d'entrée.

Appuyer une fois sur la touche MENU pour entrerdans le menu de configuration comme indiqué ici :

Dans le menu, appuyer sur la touche pour sélectionner Image et appuyer sur la touche OK pour confirmer. Appuyer sur pour sélectionner. Appuyer sur la touche MENU pour revenir au menu précédent.

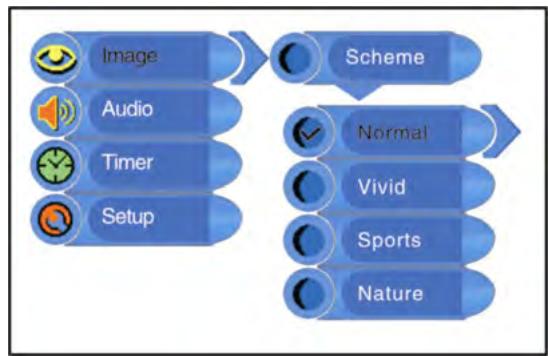

Configuration de Schéma

Appuyer sur la touche ▲▼ pour sélectionner Scheme puis appuyer sur la touche OK. Appuyer sur la touche ▲▼ pour sélectionner l'élement souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.

Configuration de l'image

Appuyer sur la touche pour selectionner Picture (Image) puis appuyer sur la touche OK pour entrer. Appuyer sur la touche pour selectionner l'élément souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.

Configuration de la Brillance

Appuyer sur la touche ▲▼ pour sélectionner Brigthness et appuyer sur la touche ◆▶ pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage du Contraste

Appuyer sur le bouton ▲▼ pour sélectionner

Contrast et appuyer sur le bouton pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage de la teinte

Appuyer sur le bouton ▲▼ pour sélectionner Hue (teinte) et appuyer sur le bouton ↓▶ pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent.

REMARQUE : Cette fonctionnalité n'est disponible qu'en mode de signal de téléviseur NTSC.

Réglage de la Saturation

Appuyer sur le bouton ▲▼ pour sélectionnner Saturation et appuyer sur le bouton ▲▷ pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage de la Définition

Appuyer sur le bouton ▲▼ pour sélectionner Définition et appuyer sur le bouton ▲▶ pour régler la valeur. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglages avancés

Appuyer sur la touche ▲▼ pour sélectionner Advanced (Avancé) et appuyer sur la touche OK pour accéder au menu.

Dans le menu, appuyer sur la touche pour selectionner l'option souhaitee puis appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu.

Remarque : Cette fonction est disponible en mode VGA seulement.

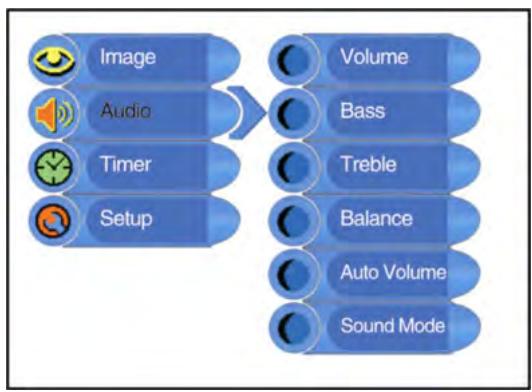

Configuration audio

Appuyer sur la touche MENU pour entrer dans le menu de réglages. Appuyer sur la touche ▲▼ pour sélectionner Audio et appuyer sur la touche OK pour entrer dans le menuprésenté ici à droite.

Dans le menu de réglage Audio, appuyer sur la touche ▲▼ pour sélectionner l'élement souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage du Volume

Appuyer sur la touche ▲▼ pour sélectionner Volume et appuyer sur la touche «/» pour régler le niveau du son. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage des Basses

Appuyer sur la touche ▲▼ pour sélectionner Basse et appuyer sur la touche ↓/▶ pour régler le niveau. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage des Aigus

Appuyer sur la touche ▲▼ pour sélectionner Treble et appuyer sur la touche ↓/▶ pour régler le niveau. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage de la Balance

Appuyer sur la touche ▲▼ pour sélectionner Balance et appuyer sur la touche ↓/▶ pour régler le niveau. Appuyer sur la touche MENU pour revenir au menu précédent.

Réglage Automatique du Volume

Appuyer sur la touche pour selectionner Auto Volume et appuyer sur la touche OK pour entrer. Appuyer sur la touche pour selectionner Off ou On et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu precedent.

Configuration du mode sonore

Appuyer sur le bouton ▲▼ pour sélectionner Sound Mode et appuyer sur le bouton OK pour confirmer. Appuyer sur la touche ▲▼ pour sélectionner l'élement souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.

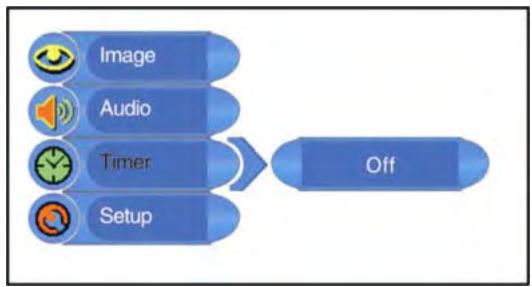

Configuration de la minuterie

Appuyer sur la touche MENU pour acceder au menu de configuration. Appuyer sur le bouton ▲▼ pour selectionner Timer et appuyer sur le bouton OK pour entrer dans le menu presenté ici à droite.

Dans le menu de configuration Timer, appuyer sur la touche ▲▼ pour sélectionner 15Min, 30Min, 45Min, 60Min, 75Min, 90Min, 105Min, 120Min ou Off. Appuyer sur la touche MENU pour revenir au menu précédent.

Configuration

Appuyer sur la touche MENU une fois pour entré dans le menu de réglages. Appuyer sur le bouton ▲▼ pour sélectionner Setup et appuyer sur le bouton OK pour entrer dans le menuprésenté ici à droite.

Dans le menu Setup, appuyer sur le bouton ▲▼ pour sélectionner l'objet souhaïte et appuyer sur le bouton OK pour entrer. Appuyer sur la touche MENU pour revenir au menu précédent.

Syntoniseur / Chaine

Appuyer sur le bouton ▲▼ pour sélectionnner Tuner/Channel et appuyer sur le bouton OK pour entrer dans le menu presenté ici à droite. Appuyer sur la touche ▲▼ pour sélectionnner l'élement souhaité et appuyer sur la touche OK pour confirmer. Appuyer sur la touche MENU pour revenir au menu précédent.

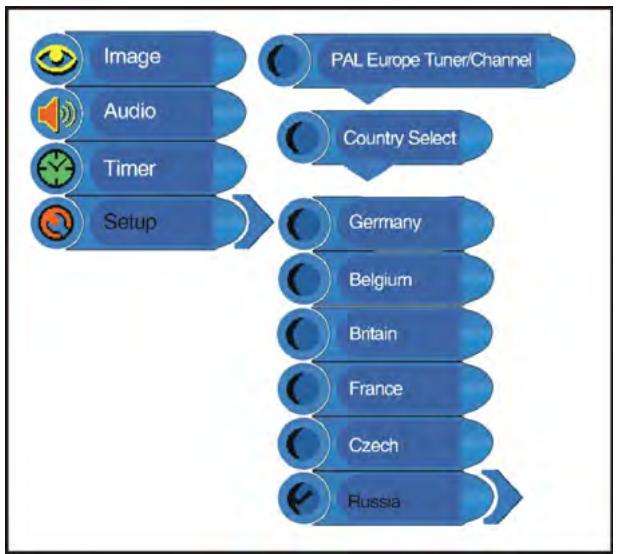

Réglagedu pays

Appuyer sur le bouton ▲▼ pour sélectionnner
Country (pays) et appuyer sur le bouton OK.
Appuyer sur la touche ▲▼ pour sélectionnner
l'élément souhaité et appuyer sur la touche OK
pour confirmier. Appuyer sur la touche MENU
pour revenir au menu précédent.

Balayage Automatique

Appuyer sur la touche pour selectionner Auto Scan et appuyer sur la touche OK pour entrer. L'écran affichera ce qui suit :

La fonction de balayage automatique peut prendre quelques minutes. Lorsque les opérations de syntonisation sont terminées, l'unité arrête la recherche et memorisera les programmes en série.

Pendant la symtonisation, appuyer sur la touche MENU pour quitter le balayage automatique.

Organisateur de Prog

Appuyer sur le bouton ▲▼ pour sélectionner Prog Organizer et appuyer sur le bouton OK pour entrer dans le menuprésenté ici à droite.

Dans le menu de réglage Prog

Organizer, appuyer sur le bouton ▲▼ pour selectionner l'élément souhaité. Appuyer sur la touche MENU pour revenir au menu précédent.

Channel Name

Appuyer sur le bouton ▲▼ pour sélectionner Channel Name puis appuyer sur le bouton OK. Appuyer sur la touche ▲▼ pour sélectionner les lettres ou appuyer sur les touches numériques pour indiquer des nombres. Appuyer sur la touche MENU pour revenir au menu précédent.

Skip (Sauter)

Appuyer sur le bouton ▲▼ pour sélectionner Add Program et appuyer sur la touche OK pour annuler le saut d'une châne à l'autre lors de l'utilisation de la touche CH ▲▼ pour sélectionner les chaînes en mode de lecture normale. Les chaînes s'affichent ensuite en série normale. Appuyer sur la touche MENU pour revenir au menu précédent.

Swap (basculer)

Appuyer sur la touche pour selectionner Swap from Ch (Basculer de chaine) puis appuyer sur la touche OK pour entrer. Appuyer sur les touches numériques pour selectionner le numero du programme. Régier les procédures ci-dessus pour Swap to Ch (Basculer à la chaine). Appuyer ensuite sur les touches pour selectionner Perform Swap (Basculer) et appuyer sur la touche OK pour confirmer.

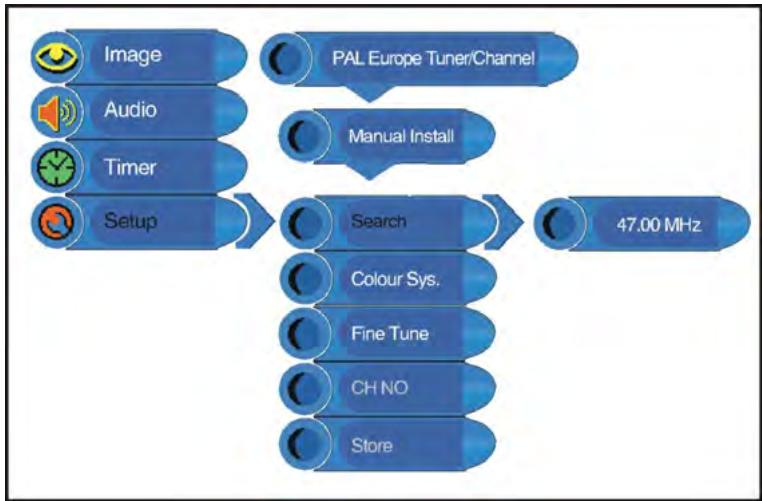

Installation manuelle

Appuyer sur la touche ▲▼ pour sélectionner Manual Install

(Installation manuelle) et appuyer sur la touche OK pour entrer dans le menuprésenté ici à droite.

Dans le menu Manual Install, appuyer sur la touche pour selectionner l'élément désiré. Appuyer sur la touche MENU pour revenir au menu précédent.

Rechner

Appuyer sur la touche ▲▼ pour sélectionner Search (Recherche) et appuyer sur ◆ ou ◆ pour débuter la recherche vers l'avant ou l'arrière. Appuyer sur la touche MENU pour revenir au menu précédent.

Système couleur (Color Sys.)

Appuyer sur le bouton ▲▼ pour sélectionner Color Sys. (Système couleur) puis appuyer sur le bouton OK. Appuyer sur la touche MENU pour revenir au menu précédent.

Fonctions télévision

Réglage de Précision

Appuyer sur le bouton ▲▼ pour sélectionner Fine Tune et appuyer sur le bouton OK. Appuyer sur la touche ◆ ou ◆ pour ajuster la fréquence vers l'arrière ou vers l'avant. Appuyer sur la touche MENU pour revenir au menu précédent.

Cette fonction permet de faire quelques ajustements à la capacité de réglage de précision intégrée pour définiir les signaux de télédiffusion qui sont faibles ou, là où il est possible, résoudre des irrégulatés mineures dans les paramètres de définition des chaînes cable.

No de ch

Appuyer sur le bouton ▲▼ pour sélectionner CH NO. (Numéro de chaine), appuyer sur le bouton OK. Appuyer sur les touches numériques pour entrer le numéro de la chaine. Appuyer sur la touche MENU pour revenir au menu précédent.

Store (Mémorisation)

Appuyer sur la touche ▲▼ pour sélectionner Store (Mémoriser), puis appuyer sur la touche OK pour entrer.

Remarque : Les élément "CH NO" et "Store" fonctionnent seulement lorsque le programme est recherché.

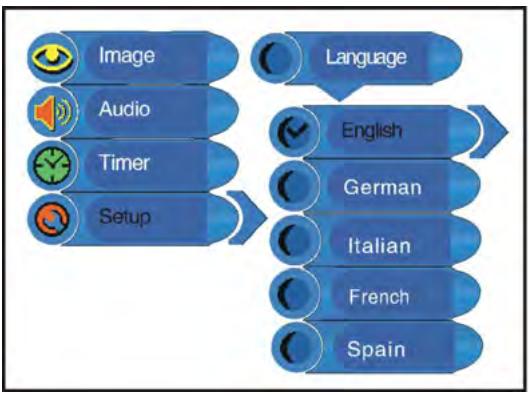

Langue

Appuyer sur la touche pour selectionner Language (Langue), appuyer sur la touche OK pour acceder au réglage, appuyer sur la touche pour selectionner l'option et appuyer sur la touche OK pour confirmer la selection. Appuyer sur la touche MENU pour revenir au menu.

Réinitialiser la Configuration par Défaut

Appuyer sur la touche pour selectionner Factory Reset (Configuration par défaut) et appuyer sur la touche OK pour confirmer, puis appuyer sur la touche pour selectionner Yes (Oui) ou No (Non). Appuyer sur la touche OK pour confirmer la selection. Appuyer sur la touche MENU pour revenir au menu.

Mode COMPONENT (Péritélévision)

Appuyer sur la touche ▲▼ pour sélectionner COMPONENT Mode (Mode pérâtélevision) et appuyer sur la touche OK pour accéder au réglage. Appuyer sur la touche ▲▼ pour sélectionner Auto ou Manual (Manuel) et appuyer sur la touche OK pour confirmer la sélection. Appuyer sur la touche MENU pour revenir au menu.

L'appareil supporte la fonction NICAM en mode TV.

Diffusion NICAM :

1. Lors de la réception des signaux audio stéreo, appuyer sur la touche STÉRÉO/AUDIO de la télécommande de façon repétée pour passer des pistes sonores Nicam Stereo et Mono, et l'écran s'affiche comme suit :

Nicam Stereo

Mono

1. Lors de la réception des signaux audio stéreo bilingualues, appuyer sur la touche STÉRÉO/AUDIO de la télécommande de façon repétée pour passer des pistes sonores Nicam I, Nicam II, Nicam I + II et Mono, et l'écran s'affiche comme suit :

Nicam I

Nicam II

Nicam I + II

Mono

1. Lors de la réception des signaux audio stéreo, appuyer sur la touche STÉRÉO/AUDIO de la télécommande de façon repétée pour passer des pistes sonores Nicam Mono et Mono, et l'écran s'affiche comme suit :

Nicam Mono

Mono

Diffusion A2 TV :

1. Lors de la réception des signaux audio sté reproduction, appuyer sur la touche STÉRÉO/AUDIO de la télécommande de façon répétée pour passer des pistes sonores Stereo et Mono, et l'écran s'affiche comme suit :

Stereo

Mono

1. Lors de la réception des signaux audio stéreo, appuyer sur la touche STÉRÉO/AUDIO de la télécommande de façon repétée pour passer des pistes sonores I, II et I+II, et l'écran s'affiche comme suit :

1

1

1+11

1. Lors de la réception de signaux audio mono, appuyer sur la touche STÉRÉO/AUDIO de la télécommande pour afficher la piste sonore Mono à l'écran.

Mono

Autres fonctions

Fonction entrée AV externe

Cet apparéil prend en charge une fonctionnalité d'entrée de signal AV. Il supporte les modes COMPOSITE, S-VIDEO et COMPONENT. Utiliser les cables audio, video et S-VIDEO pour brancher l' apparéil à une source AV externe, telle qu'un magnétoscope, une camera video, un récepteur de satellite ou une console de jeu, etc. Allumer l' apparéil et la source AV externe. Appuyer sur la touche INPUT pour passer au mode correspondant : S-VIDEO, COMPOSITE ou COMPONENT. Ceci permet de régler le menu dans un certain mode.

Fonction d'écran d'ordinateur.

L'écran LCD TFT de l'appareil peut être utilisé comme moniteur d'ordinateur. Pour ce faire procéder comme indiqué pour le branchement de l'appareil à un PC et régler le menu.

Fixer la résolution du PC sur : 1024 x 768 à 75 Hz

Les fonctionnements de ces menus en modes Composite, S-VIDEO, COMPONENT et VGA sont les mêmes que ceux en mode TV. Veuillez consulter l'introduction de "Fonction du téléviseur".

Remarque : Certains de ces menus ne sont pas disponibles dans ces modes.

PROBLÈME	SOLUTION POSSIBLE
Il n'y a pas de son.	Assurez-vous que les branchements sont corrects. Vérifiez que les haut-parleurs sont allumés. En mode TV, réglez le bon mode de son.
L'écran n'affiche pas d'image.	Vérifiez que la télévision est allumée et que les branchements sont corrects. Assurez-vous que le cordon d'alimentation est correctement connecté.
Il n'y a pas d'images ou les images se déplacent de bas en haut	Vérifiez que les connexions avec la source de signal AV externe sont bien correctes. Réglez correctement les éléments du menu image. Vérifiez si le type de signal d'entrée video correspond à l'appareil. Assurez-vous que la télévision est allumée et est sur le mode video correct.
La télécommande ne fonctionne pas.	Assurez-vous qu'il n'y a aucune obstruction entre la télécommande et le lecteur. Assurez-vous que la télécommande est pointée vers l'appoint. Vérifiez que les piles sont bien installées et que la polarité est respectée. Vérifiez que la pile n'est pas faible.

Remarques supplémentaires :

L'électricité statique et d'autres interférences externes peuvent cause un comportement anormal du lecteur. Dans ce cas, débrancher le cordon d'alimentation de la prise et le brancher à nouveau pour réinitialiser le lecteur. Si les problèmes persistent, débrancher l'appareil et consulter un technicien qualifié.

TFT-LCD	1024 x 768
Taille de l'écran TFT-LCD	38,10 cm
Alimentation	CA100~240V (50/60Hz) DC 12V 4A
Consommation d'énergie	< 40W
Dimensions	345 x 84 x 390mm (LXLaXP)
Poids	Environ 5,8 kg
Température Ambiante	10~45

LA CONCEPTION ET LES CARACTERISTIQUES SONT SUJETTÉS À DES MODIFICATIONS

SANS PREAVIS

« Polaroid » et « Polaroid and Pixel » sont des marques commerciales de Polaroid Corporation, Waltham, (MA), États-Unis.

Pour plus d'informations sur l'entretien, l'assistance et la garantie, visitez le site www.polaroid.com.
