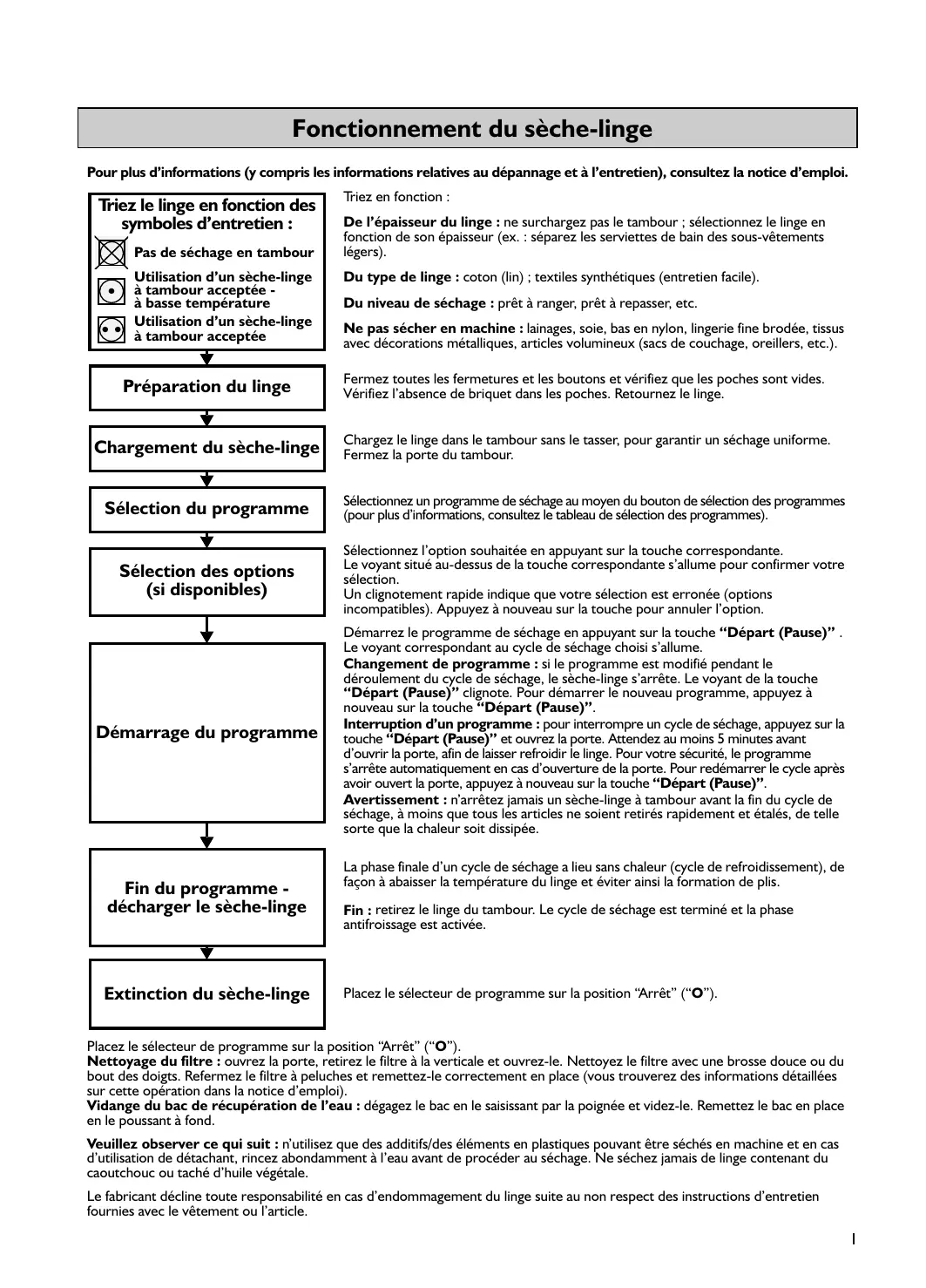

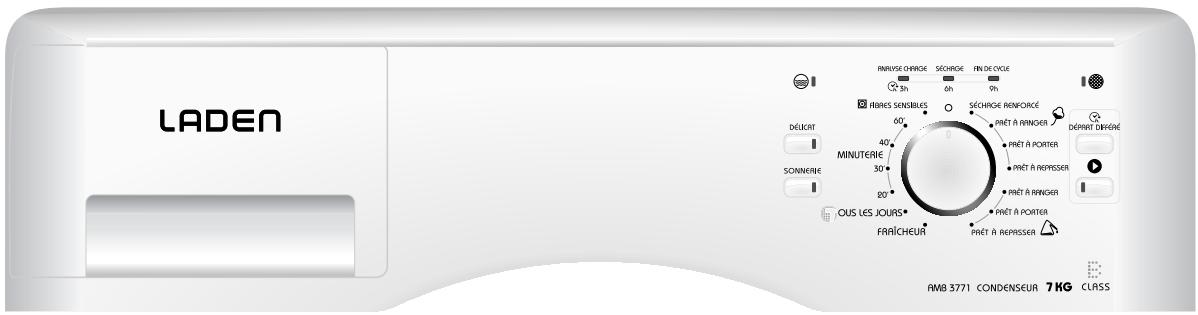

Sélectionnez le programme de séchage en tournant le bouton. Le voyant de la touche “Départ (Pause)” clignote.
Démarrez le programme de séchage en appuyant sur le bouton. Le voyant s’allume. Cette option ne peut pas être sélectionnée en combinaison avec l’option “Rapide”.
Lorsque cette option est activée, un signal sonore est émis à la fin du cycle de séchage. Cette option désactive la fonction Antifroissage, si cette dernière est activée.
démarrage du cycle de séchage. Chaque
Videz le réservoir d’eau à la fin de chaque cycle de séchage.
Le programme de séchage est terminé. Retirez le linge du tambour.
Le voyant s’allume lorsqu’un programme de contrôle de l’humidité est sélectionné, pour indiquer que la fonction “Séchage régulé” est activée.
(“Off”) ou ouvrez la porte du tambour.

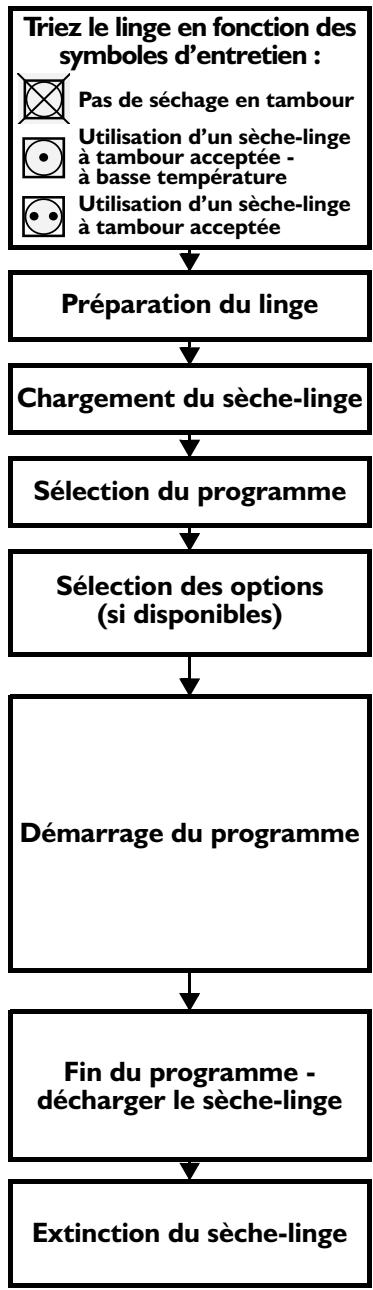

(Sous réserve de modifications techniques) Pas de séchage en tambour Utilisation d’un sèche-linge à tambour acceptée à basse température Utilisation d’un sèche-linge à tambour acceptée
De l’épaisseur du linge : ne surchargez pas le tambour ; sélectionnez le linge en fonction de son épaisseur (ex. : séparez les serviettes de bain des sous-vêtements légers). Du type de linge : coton (lin) ; textiles synthétiques (entretien facile). Du niveau de séchage : prêt à ranger, prêt à repasser, etc. Ne pas sécher en machine : lainages, soie, bas en nylon, lingerie fine brodée, tissus avec décorations métalliques, articles volumineux (sacs de couchage, oreillers, etc.).
Vérifiez l’absence de briquet dans les poches. Retournez le linge.
Fermez la porte du tambour.
(pour plus d’informations, consultez le tableau de sélection des programmes).
Le voyant situé au-dessus de la touche correspondante s’allume pour confirmer votre sélection. Un clignotement rapide indique que votre sélection est erronée (options incompatibles). Appuyez à nouveau sur la touche pour annuler l’option.
Le voyant correspondant au cycle de séchage choisi s’allume. Changement de programme : si le programme est modifié pendant le déroulement du cycle de séchage, le sèche-linge s’arrête. Le voyant de la touche “Départ (Pause)” clignote. Pour démarrer le nouveau programme, appuyez à nouveau sur la touche “Départ (Pause)”. Interruption d’un programme : pour interrompre un cycle de séchage, appuyez sur la touche “Départ (Pause)” et ouvrez la porte. Attendez au moins 5 minutes avant d’ouvrir la porte, afin de laisser refroidir le linge. Pour votre sécurité, le programme s’arrête automatiquement en cas d’ouverture de la porte. Pour redémarrer le cycle après avoir ouvert la porte, appuyez à nouveau sur la touche “Départ (Pause)”. Avertissement : n’arrêtez jamais un sèche-linge à tambour avant la fin du cycle de séchage, à moins que tous les articles ne soient retirés rapidement et étalés, de telle sorte que la chaleur soit dissipée.
Fin : retirez le linge du tambour. Le cycle de séchage est terminé et la phase antifroissage est activée.
Nettoyage du filtre : ouvrez la porte, retirez le filtre à la verticale et ouvrez-le. Nettoyez le filtre avec une brosse douce ou du bout des doigts. Refermez le filtre à peluches et remettez-le correctement en place (vous trouverez des informations détaillées sur cette opération dans la notice d’emploi). Vidange du bac de récupération de l’eau : dégagez le bac en le saisissant par la poignée et videz-le. Remettez le bac en place en le poussant à fond. Veuillez observer ce qui suit : n’utilisez que des additifs/des éléments en plastiques pouvant être séchés en machine et en cas d’utilisation de détachant, rincez abondamment à l’eau avant de procéder au séchage. Ne séchez jamais de linge contenant du caoutchouc ou taché d’huile végétale. Le fabricant décline toute responsabilité en cas d’endommagement du linge suite au non respect des instructions d’entretien fournies avec le vêtement ou l’article.
• La température ambiante est-elle trop élevée ?
Le linge n’est pas sec
• Si vous n’êtes pas satisfait des résultats de séchage, sélectionnez un programme de séchage plus intensif ou utilisez l’option de réglage du séchage (selon le modèle). • Avez-vous chargé un mélange de linge fin et de linge épais dans le tambour ? Le linge chargé est-il un mélange de différents types de textiles ? Triez le linge en fonction de l’épaisseur et du type de textile, puis séchez-le à nouveau. • La fiche du cordon d’alimentation est-elle bien branchée ? • Y a-t-il une coupure de courant ?
• La porte est-elle bien fermée ? • Avez-vous sélectionné un programme de séchage ? • Avez-vous appuyé sur la touche “Départ (Pause)” ? • Un départ différé est-il sélectionné ? • Le tambour du sèche-linge n’est-il pas surchargé ? linge chargé dans le tambour.
• Le bac de récupération de l’eau est-il plein ? • Le bac de récupération de l’eau est-il bien en place ? • L’échangeur de chaleur est-il propre et correctement installé ? • L’échangeur de chaleur a-t-il été remis en place correctement ? • Avez-vous retiré toutes les peluches du joint du échangeur de chaleur et du joint de la porte ? • Le bac de récupération de l’eau est-il bien en place ? • Si le raccordement de vidange directe est utilisé, est-il correctement serré ? • Le sèche-linge est-il bien de niveau ?
Nettoyez le filtre à la fin de chaque cycle
• Fermez le filtre. • Remettez le filtre en place.
• Videz le bac de récupération de l’eau. • Remettez le bac en place en le poussant à fond. • Nettoyez l’échangeur de chaleur sous l’eau courante.
• Nettoyez le logement du échangeur de chaleur (pour plus d’informations, reportezvous au chapitre “Échangeur de chaleur” dans la notice d’emploi).
2 fois par seconde Si l’anomalie se reproduit, contactez le Service Après-vente. lorsqu’il est activé
Service Après-vente ou votre revendeur. • Si votre appareil a été exposé au froid avant d’être livré, laissez-le reposer à température ambiante pendant quelques heures avant de le mettre en marche. • Gardez les matériaux d’emballage (sacs en plastique, éléments en polystyrène, etc.) hors de portée des enfants, car ils sont potentiellement dangereux. • Retirez le film de protection du bandeau de commandes. 2. Raccordement électrique • L’installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l’appareil et aux normes de sécurité en vigueur. • L’installation électrique doit être conforme aux normes de la Société locale de distribution d’électricité. • Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l’arrière du sèche-linge. • Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect de ces instructions. • Le sèche-linge doit être mis à la terre, conformément à la loi. • N’utilisez ni rallonge ni adaptateur multiple. • Veillez à débrancher le sèche-linge avant toute intervention sur l’appareil. • Ne faites pas fonctionner le sèche-linge s’il a été endommagé pendant le transport. Contactez l’un de nos techniciens du Service Après-vente. • Le cordon d’alimentation ne doit être remplacé que par un technicien du Service Après-vente. • L’accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l’installation. 3. Installation • L’appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissante ou une porte avec une charnière du côté opposé à celle du sèche-linge. • N’installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que : ventilation insuffisante, températures inférieures à 5°C ou supérieures à 35°C. • Avant de lancer le premier cycle, vérifiez que le bac de récupération de l’eau et le condenseur sont bien en place. • Seulement pour le bac de récupération de l’eau dans le tableau de commande : si possible, utilisez le tuyau fourni pour évacuer directement l’eau dans l’installation sanitaire de la maison. Ceci vous évitera de vider le bac de récupération de l’eau à la fin de chaque cycle de séchage puisque l’eau de condensation sera directement évacuée. Consultez également le chapitre “Système de vidange”. • Veillez à ne pas installer le sèche-linge sur un tapis de sol épais. • Veillez à ne pas coincer le câble électrique entre le sèche-linge et le mur. 4

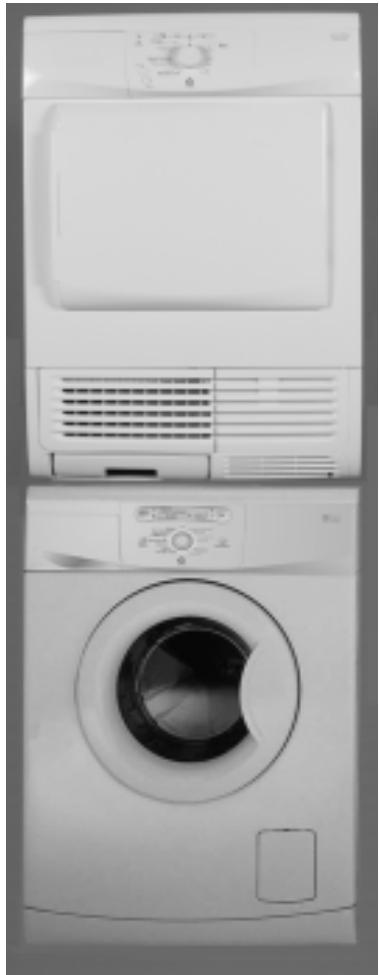

Lors de l’installation, effectuez toujours la mise à niveau du sèche-linge en réglant les quatre pieds et en contrôlant à l’aide d’un niveau à bulle. Comment encastrer le sèche-linge Retirez le plan de travail et remplacez-le par le kit d’encastrement (conforme aux normes électriques CEE), disponible auprès de votre Revendeur. Comme prescrit par la loi, l’installation doit être réalisée exclusivement par un technicien qualifié. Kit de superposition Selon le modèle, il est possible de superposer votre sèche-linge sur votre lave-linge à chargement par l’avant. Veuillez contacter votre revendeur ou le Service Après-vente. Encombrement minimum : Largeur : 600 mm Séchez toujours une pleine charge : en fonction du type de textiles et du programme/temps de séchage. Utilisez toujours la vitesse d’essorage maximale autorisée de votre lave-linge, car un essorage mécanique consomme moins d’énergie. Vous gagnerez du temps et vous économiserez de l’énergie lors de l’utilisation du sèche-linge. Ne séchez pas le linge plus qu’il n’est nécessaire. Nettoyez le filtre après chaque cycle de séchage. Installez votre sèche-linge dans une pièce à température modérée, entre 15° C et 20° C. Si la température ambiante est supérieure, aérez la pièce. Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d’obtenir les résultats de séchage requis. Sélectionnez l’option Délicat seulement pour les petites charges. Séchez le coton en y joignant, par exemple les éléments prêt à repasser et prêt à ranger. Commencez par le programme/temps de séchage prêt à repasser puis, en fin de cycle, retirez le linge à repasser et séchez le reste de la charge avec le programme prêt à ranger. Mise au rebut de l’emballage et d’un ancien appareil hors d’usage : Ce sèche-linge est fabriqué à partir de matériaux réutilisables. Si vous décidez de vous séparer de votre appareil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets. Avant la mise au rebut, coupez le câble d’alimentation afin de rendre le sèche-linge inutilisable. Sécurité enfants : Il faut interdire aux enfants de jouer avec le sèche-linge. Recommandations générales : Après l’utilisation, ramenez toujours le bouton de sélection du programme/temps de séchage en position “0” pour éviter la mise en marche accidentelle du sèche-linge. Avant le nettoyage ou toute intervention sur le sèchelinge, mettez-le hors tension et débranchez-le. Pour nettoyer l’extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide. N’utilisez jamais de produits abrasifs. N’utilisez pas de détergents inflammables. N’utilisez pas le sèche-linge si des produits chimiques ont été utilisés pour le nettoyage.
• Ne laissez pas les briquets dans les poches. • N’utilisez et ne stockez jamais des matériaux inflammables à proximité du sèche-linge. • Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l’intérieur de la porte. • Si le filtre est encrassé, nettoyez-le avec de l’eau et une brosse douce. • Les peluches peuvent traverser le filtre. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtre (y compris en dessous du filtre) avec une brosse, un chiffon humide ou un aspirateur. • Si nécessaire, le câble d’alimentation doit être remplacé par un câble d’alimentation d’origine, disponible auprès de notre Service Après-vente. Le câble d’alimentation ne peut être remplacé que par un technicien qualifié. •
• Ce sèche-linge a été conçu, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE : • Directive 73/23/CEE relative à la basse tension • Directive 89/336/CEE relative à la compatibilité électromagnétique • Directive 93/68/CEE relative aux marques CE.
Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. • Utilisez le sèche-linge uniquement à des fins domestiques. 5

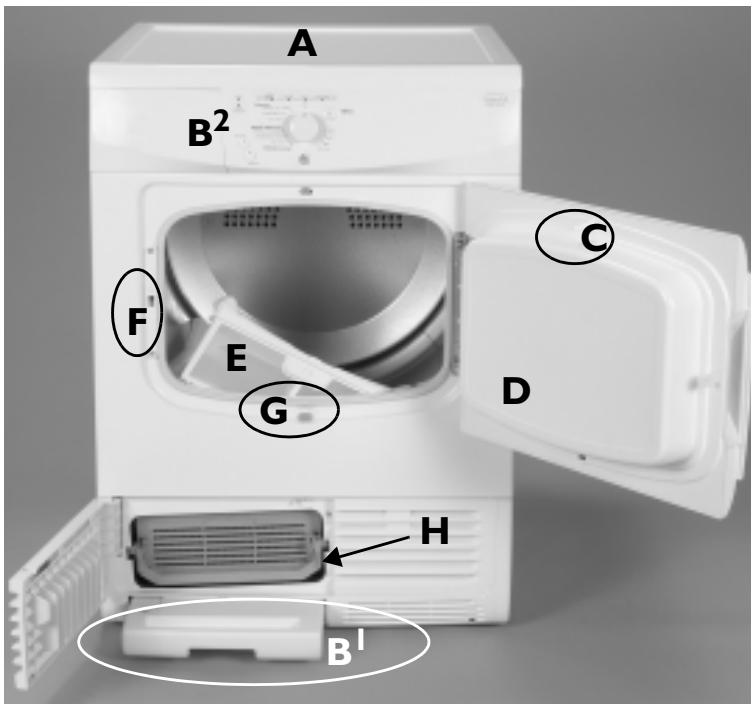

B1.Bac de récupération de l’eau, version basse ou B2.Bac de récupération de l’eau, en haut (selon modèles). C. Doigt de sécurité de porte. D. Porte : Pour ouvrir la porte : tirez sur la poignée. Pour fermer la porte : poussez-la délicatement jusqu’à la fermeture. E. Filtre. F. Sécurité enfants. G. Bouton d’ouverture du volet du condenseur. H. Condenseur. Ouvrez la porte. Tirez le filtre vers le haut. Ouvrez le filtre. Éliminez les peluches à l’aide d’une brosse douce ou de vos doigts. Fermez le filtre. Réinstallez le filtre. • Videz le bac de récupération à la fin de chaque cycle de séchage.
• Nettoyez le condenseur au moins une fois par mois (référez-vous au chapitre “CONDENSEUR”). Éliminez les résidus/pluches qui se sont déposées sur les joints et sur l’intérieur du condenseur à l’aide d’un chiffon humide. Retirez les fibres dans et autour du trou d’évacuation d’eau au moins une fois par mois. 6
Service Après-Vente. Veuillez contacter votre revendeur ou le Service AprèsVente pour obtenir la référence de l’accessoire à utiliser.

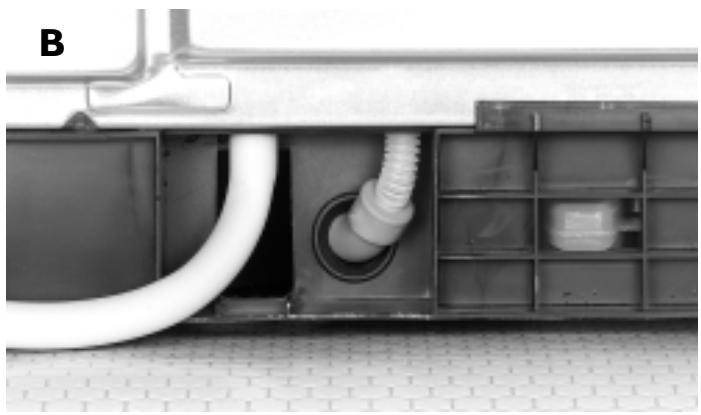

A. Placez une serpillière au-dessous pour recueillir les fuites d’eau éventuelles. B. Retirez le tuyau situé en bas du sèche-linge et placez-le dans l’orifice. C. Fixez le tuyau (longueur : 1,5 m) par rapport à la canalisation de sortie. La différence de hauteur entre les deux raccordements de vidange ne doit pas dépasser 1 m. Avertissement : pour éviter un effet de siphon, veillez à ce que l’extrémité du tuyau ne soit pas immergée dans l’eau de vidange. Evitez de plier et de tordre le tuyau flexible.
E. Retrait du verrou de la porte : Desserrez les 2 vis situées au-dessus et au-dessous du système de verrouillage de la porte. Soulevez le verrou de la porte du bas, faites-le glisser vers le haut sur 1,5 cm environ, puis dégagez-le. F. Retournez la porte : Fixez la porte du côté souhaité à l’aide des 2 vis. Veillez à visser en position horizontale pour éviter d’écraser le joint. G. Insérez le verrou de la porte de l’autre côté de la charnière et enfoncez-le d’environ 1,5 cm. H. Fixez les 2 vis situées au-dessus et au-dessous du verrou. I. Veillez à ne pas inverser le sens du verrou. Le verrou de sécurité enfants doit se trouver au-dessus du mécanisme de verrouillage. J. Remettez le doigt de sécurité en place à l’intérieur de la porte (en haut).
Fente verticale : la porte ne peut pas être verrouillée. Fente horizontale : le verrouillage de la porte est possible.

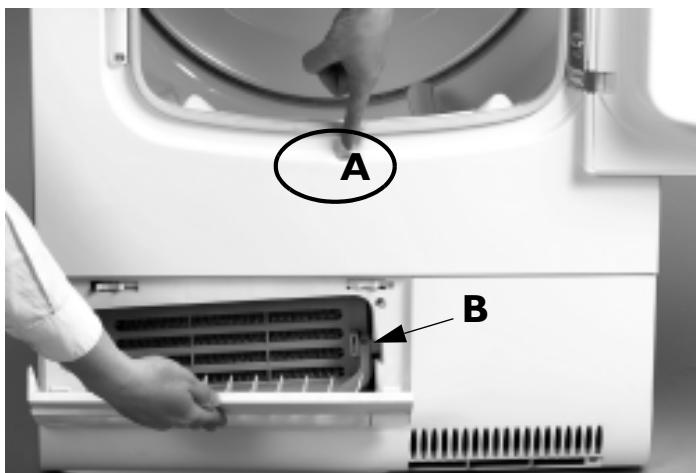

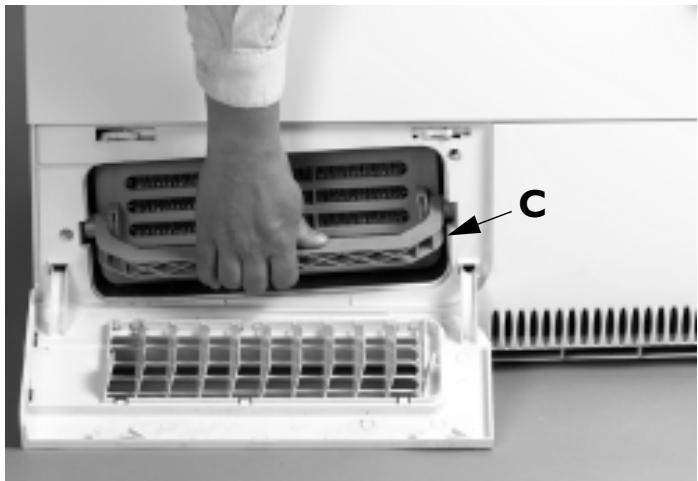

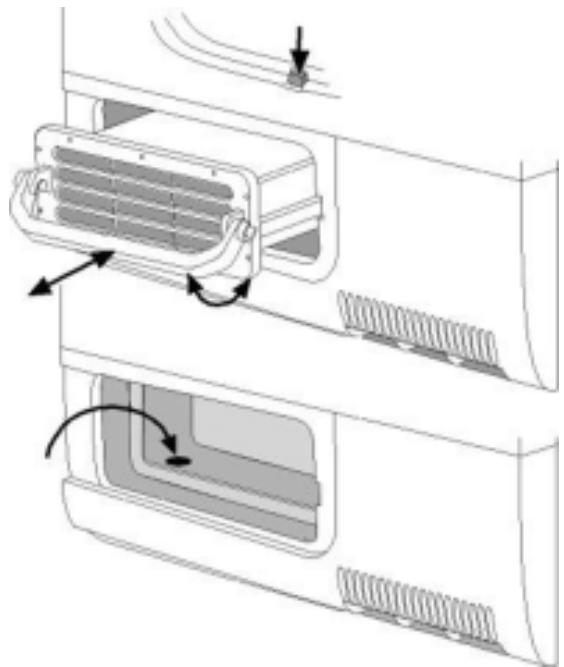

A A. Ouvrez la porte et appuyez sur le bouton d’ouverture du volet du condenseur situé en bas du cadre de la porte. B. Le volet du condenseur s’ouvre. C. Soulevez la poignée du condenseur pour la mettre à l’horizontale et sortez le condenseur de son logement. D. Nettoyez le condenseur à l’eau courante en le retournant pour atteindre tous les recoins, en particulier à l’avant et à l’arrière. E. Essuyez la poussière et les peluches qui se sont déposées sur les joints et sur les plaques du condenseur. F. Retirez les peluches amassées dans le logement du condenseur. Veillez à ce que l’orifice d’évacuation (partie avant gauche du logement) ne soit pas bouché par des peluches. G. Introduisez complètement le condenseur dans son logement (le repère TOP ou HAUT doit être positionné vers le haut) en maintenant la poignée en position horizontale, puis abaissez la poignée. H. Fermez la porte du volet. Les plaques en aluminium du condenseur peuvent se décolorer avec le temps. Remarque : selon le modèle, l’ouverture du volet peut être horizontale ou verticale. Ceci ne modifie pas le fonctionnement du volet.
• Avez-vous sélectionné le bon programme de séchage ? • Le linge n’était-il pas trop humide (vitesse d’essorage du lave-linge inférieure à 800 tr/min ? Si la vitesse d’essorage est inférieure à 800 tr/min., le bac de récupération de l’eau pourrait se trouver plein, et provoquer ainsi une interruption du cycle de séchage. Dans ce cas, vidanger le bas de récupération d’eau avant de redémarrer le programme)? • Le filtre est-il sale (voyant du filtre allumé) ? • Le condenseur est-il sale (reportez-vous à la notice d’emploi) ? • La température ambiante est-elle trop élevée ? • Les voyants FIN et Antifroissage sont-ils allumés ? Le cycle de séchage est terminé ; vous pouvez retirer le linge du tambour. • L’option Délicat a-t-elle été sélectionnée ? Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de l’alimentation du sèche-linge, appuyez toujours sur la touche “Départ/Pause”). • La fiche du cordon d’alimentation est-elle bien branchée ? • Y a-t-il une coupure de courant ? • Le fusible est-il en bon état ? • La porte est-elle bien fermée ? • Le programme est-il sélectionné ? • Un départ différé est-il sélectionné ? • Avez-vous appuyé sur la touche “Départ/Pause” ? Le voyant du filtre, du bac de récupération de l’eau ou du condenseur est allumé : • Le filtre est-il propre ? • Le bac de récupération de l’eau est-il plein ? • Le réservoir d’eau est-il bien en place ? • Le condenseur est-il propre et la réinitialisation a-telle été effectuée ? Il y a des fuites d’eau sous le sèche-linge : • Le condenseur est-il bien en place ? • Y a-t-il des peluches sur le joint du condenseur ? • Y a-t-il des peluches sur le joint de la porte ? • Le bac de récupération de l’eau est-il bien en place ? • Le sèche-linge est-il bien de niveau ? 10
• La nature de la panne. • Le type et le modèle du sèche-linge. • Le code d’identification de l’appareil (numéro figurant après le mot Service sur la plaque signalétique adhésive) à droite de l’ouverture de la porte. • Votre adresse complète et votre numéro de téléphone.
