Intitulé	Description
Type de produit	Lave-linge frontal
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Programmes de lavage variés, départ différé, option de prélavage
Entretien et nettoyage	Nettoyage régulier du filtre, nettoyage du tambour recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Protection contre les débordements, verrouillage de sécurité pour enfants
Compatibilités	Compatible avec les détergents standards pour lave-linge

FOIRE AUX QUESTIONS - EV9547 LADEN

Comment démarrer le lave-linge LADEN EV9547 ?

Pour démarrer le lave-linge, branchez-le sur une prise électrique, chargez votre linge dans le tambour, ajoutez la lessive dans le tiroir prévu à cet effet, sélectionnez le programme souhaité et appuyez sur le bouton de démarrage.

Que faire si le lave-linge ne démarre pas ?

Vérifiez si le lave-linge est correctement branché, si la prise fonctionne, et si la porte est bien fermée. Assurez-vous également que le fusible n'est pas grillé.

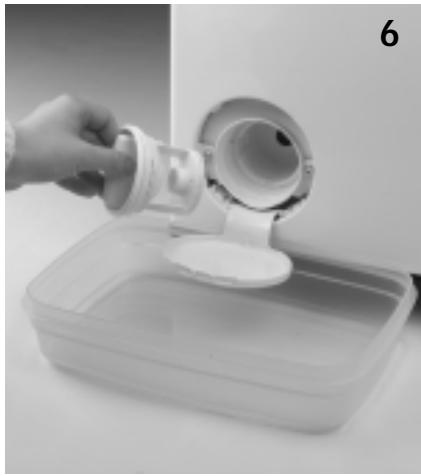

Comment nettoyer le filtre de vidange ?

Pour nettoyer le filtre de vidange, débranchez l'appareil, ouvrez le capot du filtre situé en bas à droite, placez un récipient pour recueillir l'eau, puis dévissez le filtre pour le nettoyer.

Pourquoi y a-t-il une odeur désagréable dans le lave-linge ?

Une odeur désagréable peut être causée par des résidus de lessive ou de saleté. Il est recommandé de faire un cycle de lavage à vide à haute température avec un nettoyant pour lave-linge.

Comment régler la température de lavage ?

La température de lavage peut être réglée en sélectionnant le programme de lavage désiré sur le panneau de contrôle, où vous aurez la possibilité de choisir la température appropriée.

Le lave-linge fait du bruit pendant le lavage, que faire ?

Vérifiez que le lave-linge est de niveau et que les pieds sont bien ajustés. Assurez-vous également que les objets dans le tambour ne sont pas déséquilibrés.

Comment résoudre un code d'erreur affiché sur l'écran ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Chaque code correspond à un problème spécifique, et le manuel fournira des instructions sur la marche à suivre.

Puis-je laver des vêtements délicats dans le LADEN EV9547 ?

Oui, vous pouvez laver des vêtements délicats en sélectionnant le programme dédié aux textiles délicats disponible sur le panneau de contrôle.

Comment changer le programme de lavage une fois qu'il a commencé ?

Il n'est généralement pas possible de changer le programme une fois le cycle lancé. Vous devez d'abord mettre le lave-linge sur pause, puis sélectionner un nouveau programme avant de redémarrer.

Le tambour ne tourne pas, que faire ?

Vérifiez si la charge de linge est trop lourde ou mal répartie. Si le tambour ne tourne toujours pas, il pourrait y avoir un problème avec le moteur ou la courroie, nécessitant une assistance technique.

MODE D'EMPLOI EV9547 LADEN

Ce lave-linge est exclusivement destiné au lavage de quantités de linge habituelles pour un menage.
- Respectez les instructions fournies dans la presente notice d'utilisation et le tableau des programmes lorsque vous utilisez cet apparéil.

AVANT D'UTILISER LE LAVE-LINGE

1. Retrait de l'emballage et verification
   a. Coupez et retirez la housse plastique.
   b. Retirez la protection du dessus et lescoins de protection.
   c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrriere. Contrôle que la pièce en plastique noir de la protection de la base si celle ci est présente) resté dans l'emballage et non pas dans le fond de la machine.

Ceci est important, car cette piece plastique pourrait endommager la machine pendant son fonctionnement.

d. Ouvrez le couvercle en appuyant légèrement vers le bas lorsque vous soulevez la poignée. Retirez la cale en polystyrene (selon les modèles).
e. Retirez le film de protection bleu du bandeau (selon les modèles).
- Àprous avoir déballé le lave-linge, vérifie qu'il n'a pas été endommagé pendant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Àpré-svente ou votre revendeur local.
- Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel.
- Si la machine a été exposée au froid avant d'être livree, maintenez-la à tempéature ambiente pendant quelques heures avant de la mettre en marche.

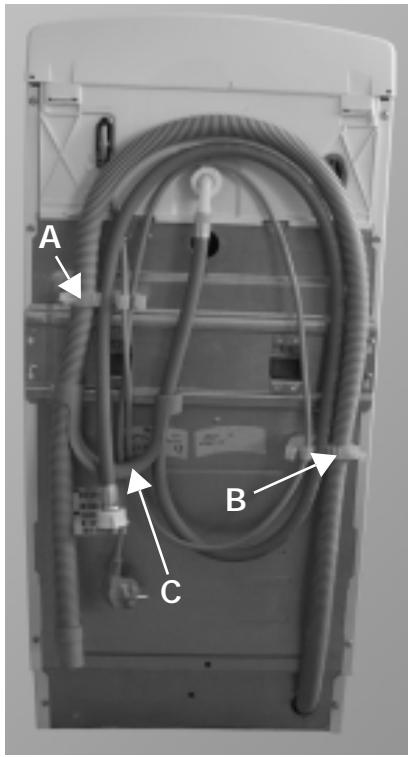

1. Retirez le bridage de transport
2. L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'évier tout endommagement eventuel de l'appareil en cours de transport. Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine (voir le chapitre "Installation"/"Retirez le bridage de transport").
3. Installation du lave-linge
4. Placez l'appareil sur un sol plat et stable.
5. Reglez les pieds afin que la machine soit stable et de niveau (voir le chapitre (voir "Installation"/"Réglage des pieds").
6. Si la machine est installée sur un plancher en bois ou sur ce qu'on appelle un "plancher flottant" (certains parquets ou revêtements en tôle, par exemple), installez l'appareil sur un panneau en contre-plaqué de 60 × 40 cm, ayant une épaisseur de 3 cm minimum, préalablement fixé au sol.
   Assurez-vous que les bouches de ventilation à la base de votre lave-linge ( selon le modele) ne sont pas obstruées par de la moquette ou tout autre materiaiu.

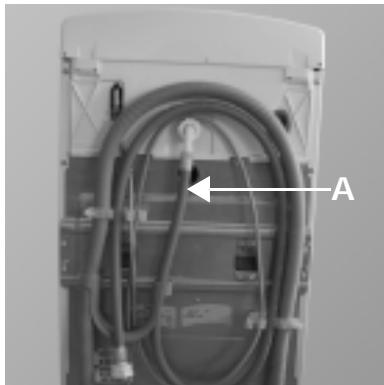

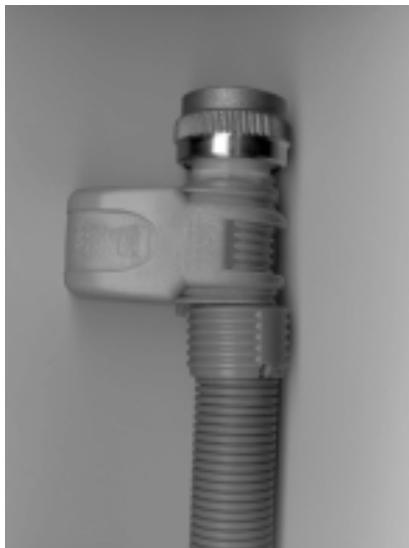

7. Arrivée d'eau
8. Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions des Compagnies locales de distribution d'eau (voir le chapitre "Installation"/"Branchez le tuyau d'arrivée d'eau").
9. Arrivée d'eau : Eau froide uniquement
10. Robinet d'eau : raccord à vis pour tuyaux 3/4

11. Pression : 100 - 1 000 kPa (1-10 bar).

12. Conservez la présente notice et le tableau des programmes; en cas de cession du lave-linge à une autre personne, pensé égalément à lui donner la présente notice et le tableau des programmes.

13. Utilisé impératifement des tuyaux neufs pour raccorder votre lave-linge à l'arrivée d'eau. N'utilisé enaucun cas de tuyaux usages;mettezceux-ci au rebut.
14. Tuyau de vidange de I'eau
15. Connectez le tuyau de vidange au siphon ou accrochez le rebord d'un évier avec la crosse de vidange (voir le chapitre "Installation"/"Raccordement du tuyau de vidange").
16. Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évvent pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).
17. Raccordement electrique
18. Les raccordements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en viqueur.
19. Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
20. L'appareil doit être branché au réseau uniquement au moyen d'une prise de terre. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions.
    N't utilisez ni rallonge, ni adaptateur multiple.
21. Debranchez le lave-linge avant de proceder à son entretien.
22. L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doit être possible à tout moment après l'installation.
23. N'utilisez enaucun cas la machine si elle a ete endommagee pendant le transport. Informez-en le Service Apre's-vente.
24. Le cable d'alimentation ne doit être remplace que par le Service Avec-venture.
    L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les apparciels installés dans des locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions figurant dans le present mode d'emploi.
25. Le lave-linge ne doit être utilisé qu'aux fins domestiques prévues.

Dimensions :

Largeur : 400 mm

Hauteur : 900 mm

Profondeur：600mm

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1. Mesures de sécurité

• Le lave-linge doit être installé dans une piece, jamais à l'extérieur.
• Ne rangez pas de produits inflammables à proximé du lave-linge.
• Ne placez pas d'appareils électriques sur le couvercle de votre lave-linge.
• Pour éciter qu'ils ne jouent avec l'appareil, les jeunes enfants ne doivent pas être laissés sans surveillance à proximé du lave-linge.
• Le lave-linge n'est pas destiné à être utilisé par des personnes (ou des enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites ou dont le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en absence d'instruction d'une personne responsable qui puisse leur assurer l'utilisation de l'appareil sans danger.
• N'ouvre pas le couvercle brusquement.
• Si nécessaire, le cable d'alimentation doit être remplace par un cable d'alimentation d'origine, disponible auprès du Service Avec-vente. Le cable d'alimentation ne doit etre remplace que par un technicien qualifie.

2. Emballage

• Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage Pour la mise au rebut, suivez les reglementations locales en vigueur.

3. Mise au rebut des emballages et des ancients apparéils

• Cet apparéil porte le symbole du recyclage, conformément à la Directive Européenne 2002/96/CE relative aux Déchets des Equipements Électriques et Électroniques (WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole present sur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en aucun cas etre traitede comme une ordure menagere. Il doit par consequent etre remis a un centre de collecte des déchets chargedu recyclage des équipements electriques et electroniques. Pour la mise au rebut, il convient de respecter les reglementations locales en vigeur. Pour obtaining de plus amples details au sujeet duTraitement, de la recupération et du recyclage de cet appeaire,veuillez you adresser au bureau competent de suaive commune,a vaue derchetterie locale ou directementa vourre reveneur.

Le lave-linge est fabriqué à partir de matérieliaux recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur.

• Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Nettoyez toute trace de détergent dans le bac à produits si vous avons l'intention demettre la machine au rebut.

4. Ecoenergie

• Vous economiserez de l'énergie, de l'eau, du détextent et du temps en utilisant la charge maximale recommandée.
• Ne dépassez pas les doses prescrites sur les paquets de détergent.
• La boule Éco est un système spécial installé sur l'évacuation : il empêche touteuite du détergent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilise la fonction de prélavage que pour du linge très sale! Économisez du détergent, du temps, de l'eau et de l'énergie en ne selectionnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détacheur ou en les frottant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute température.
• Économisez de l'énergie en utilisant un programme de lavage à 60^ au lieu d'un programme à 95^ , ou à 40^ au lieu de 60^ .
• Économisez de l'énergie et du temps enChoosing un essorage à vitesse élevée pour résorber l'humidité du linge avant d'utiliser un programme de séchage (pour les machines dont la vitesse d'essorage est régliable).

5. Recommendations generales

• Ne laissez jamais l'appareil inutillement branché. Fermez le robinet.
• Avant de proceder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.

6. Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communauteaires: 2006/95/EC relative à laasse tension 2004/108/EC relative à la compatibilité electromagnétique

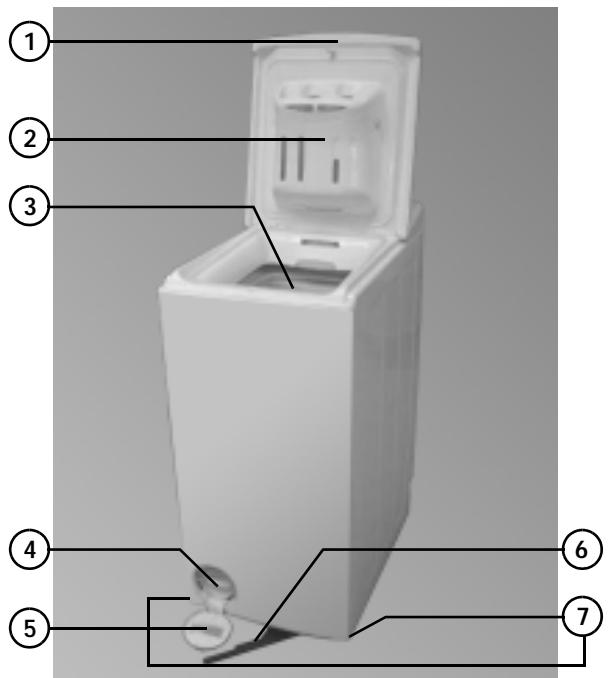

DESCRIPTION DU LAVE-LINGE

1. Couvercle

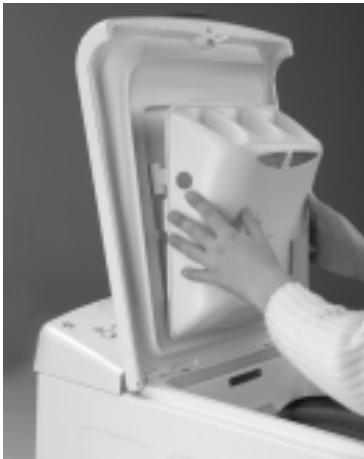

2. Bac à produits
3. Tambour
4. Accès de la pompe situé derrière le filtré
5. Étiquette Service ÀpRES-vente (derrière le couvercle du filtre)
6. Levier de mobilité (son les modèles)

Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7. Pieds régibles

AVANT D'EFFECTUER LE PREMIER CYCLE DE LAVAGE

Afin d'évacuer l'eau qui a stagné dans la machine suite aux tests effectuels par le fabricant, nous vous recommendons de lancer un cycle de lavage court sans charger le tambour.

1. Ouvrez le robinet.
2. Fermez les portillons du tambour.
3. Versez une petite quantité de détergent (environ 30 ml) dans le compartment de lavage principal du bac à produits.
4. Fermez le couvercle.
5. Choisissez un cycle court et lancez-le (voir le "Tableau des programmes").

PREPARATION DU CYCLE DE LAVAGE

Tri du linge

1. Triez le linge suivant

• Le type de tissu / le symbole de l'étiquette d'entretien
  Coton, tissus mixtes, synthétiques, laine, linge delicat.
• Les couleurs

Séparez le linge de couleur du linge blanc.

Lavezéparémentle linge de couleur neuf.

La dimension

Remplissez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

La catégorie du linge

Lavezéparamentle linge délicat: Sélectionnez le programme approprié pour la laine lavable en

machine les rideaux et autres textiles delicats. Retirez tous les crochets des ridesaux ou placez les

rideaux avec leurs crochets dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pieces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.

2.Videz les poches

Les pièces de monnaie, épinges de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.

3. Fermetures

Fermez les fermétures à glissière, les boutons et les agrafes; attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'ceuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
• Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détachant dans le compartmentement principal du bac à produits.
• Au besoin, prétraitez les taches tenaces au moyen d'un détachant.

Teinture et décoloration

Utilisez exclusivement des teintures et des produits de blanchiment recommandes pour les lave-linge.
- Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchou à l'intérieur de l'appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

Chargement du linge

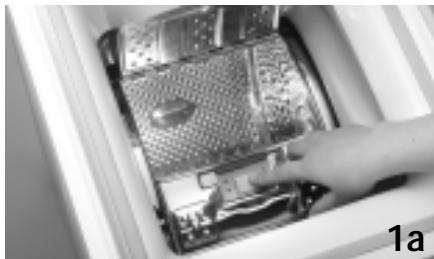

1. Ouvrez le couvercle de la machine en le tirant vers le haut.

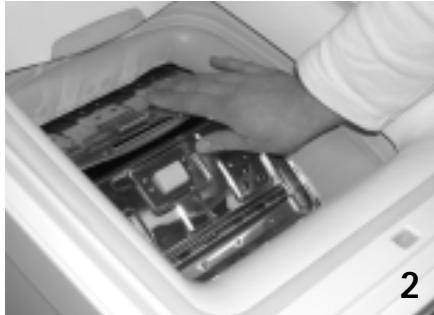

2. Ouvrez le tambour en appuyant sur le dispositif de déblocage du portillon (photos "1a" ou "1b" - selon le modele ; les modeles illustrés par la photo "1a" sont dotés d'un dispositif de déblocage du portillon de type fixe, qui ne s'enforce pas sous l'effect de la pression exercée.
3. Introduisez les pieces de linge une par une dans le tambour. Ne dépassez pas la charge maximale des programmes indiquée dans le tableau des programmes séparé.

Remarques :

• Le fait de surcharger la machine donnera un résultat moins satisfaisant et floissera les vêtements.
• Veiliez également à ce que le linge ne dépasse pas du tambour; si tel est le cas, enforcez bien le linge à l'intérieur du tambour, de façon à laisser un espace suffisant pour referrer correctement les portillons du tambour.

• Ne vous servez pas des portillons pour enforcer le linge dans le tambour.

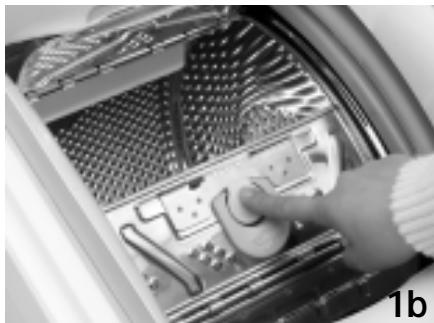

• Pour fermer le tambour, ramenez les deux portillons vers le centre (photo "2").

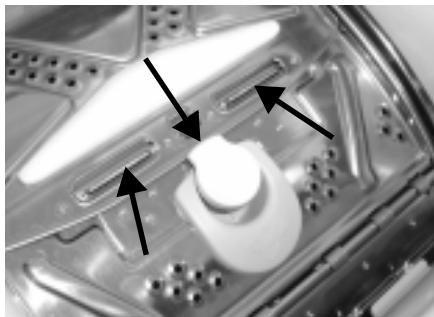

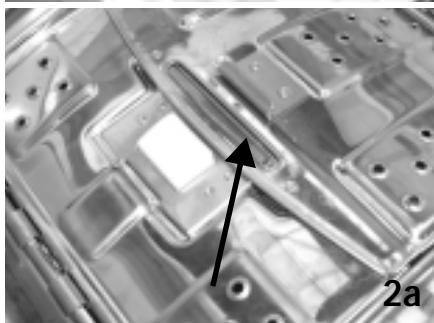

ATTENTION : assurez-vous que les portillons du tambour sont verrouillés correctement - en fonction du modele :

• Le crochet en métal doit être complètement accroché derrière le portillon arrêté - voir photo "2a", ou
• Tous les crochets en métal doivent être accrochés correctement à l'intérieur du portillon arrêté, et le bouton doit chevaucher le bord du portillon arrêté - voir photo "2b".
• Assurez-vous que des pieces de linge ne restent pas coincées entre les portillons, ou entre les portillons et le tambour.

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détermgent et desbons produits additifs

Le type de détengent dépend :

• du type de tissu (coton, synthétiques, linge délicat, laine).
  Remarques : pour la laine et les vêtements en microfibres ( comme les vêtements de sport et les maillots de bain), utilisez uniquement un détergent spécifique prévu à cet effet.
• de la couleur;
• de la température de lavage;
• du type et du degré de salissure.

Remarques :

• N'utilise pas de détergents liquides si vous avez activé la fonction "Départ différé" (si celle-ci est disponible sur votre lave-linge).
• Si vous sélectionnez l'option "Prélavage" ou un programme avec "Prélavage" (si disponible sur votre lave-linge), ne versez pas de dédTangent liquide dans le compartment Lavage principal.
• Les traces blanches sur les tissus noirs proviennent des composants insolubles des déterments modernes sans phosphate. Si ce cas se présente, secouez le linge, Brossez-le ou utilisez un déterment liquide.
• Conservez le dédTangent et les produits additifs dans un endroit sec, hors de portée des enfants.
• N'utilise que du détergent et des produits additifs prévus pour être utilisés dans des lave-linge automatiques.
• Si vous utilise des produits anticalcaires, des teintures ou des agents de décoloration, assurez-vous qu'ils convennment pour les lave-linge.
• Certains produits anticalcaires contiennent des composants susceptibles d'attaquer certaines pieces de votre lave-linge.
• N'utilISEZ pas de solvants dans l'appareil (como de l'essence de térébenthine).
• Ne lavez enaucun cas des tissus traités avec du solvant ou des liquides inflammbles dans le lave-linge.

Dosage

Respectez les doses recommanèees spécifiées sur les paquets de détergent. Les dosés dépendent :

• du type et du degré de salissure;

• de la quantité de linge;

• charge complète : selon les recommandations du fabricant ;

• demi-charge : 3/4 des doses prescrites pour une charge complete ;

• charge minimale (environ 1 kg): la moitié des doses prescrites;

• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau): l'eau douce nécessite moins de détergent que l'eau dure.

Remarques :

• Tout surdosage provoquera une formation excessive de mousse et diminuera l'efficacité du lavage. Si le lave-linge détecte la présence d'une quantité trop importante de mousse, il bloquera l'essorage.
• Un dosage insuffisant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la résistance.
• En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'àu repère de niveau "MAX".
• Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détextent et mettez-la dans le tambour.

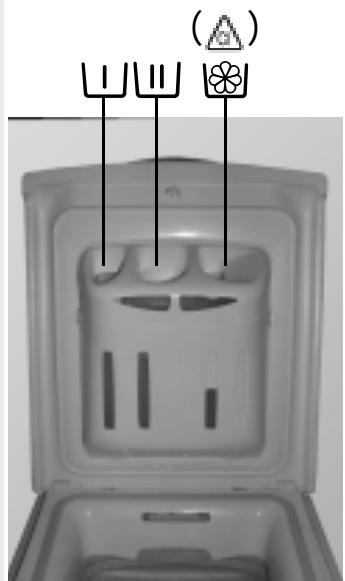

Utilisation du détergent et des produits additifs

Versezle detergent:

• Lessive pour prélavage et lavage principal
• Lessive pour lavage principal sans prélavage
• Assouplissants (ne pas dépasser le repère ("MAX").
• Detachants
• Adoucisseurs d'eau (dureté de l'eau 4)
• Amidon (dissout dans l'eau; maximum 100 ml)

Veillez à ne pas dépasser le repère "MAX".

Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommendé d'utiliser des déterments liquides pour éviter les traces blanches sur le linge.

Si vous utilisez de I'eau de Javel

• Lavez votre linge avec le programme désire (Coton, Synthétique), en ajoutant la quantité d'eau de Javel appropriée dans le compartment de l'ASSOULISSANT (refermez soigneusement le bac à produits).
• Dès le programme de lavage terminé, démarrez un cycle de "Rincage et Essorage" pour éliminer l'odeur résiduelle d'eau de Javel; si vous voulez, vous pouvez ajouter de l'adoucissant.
• Ne versez jamais l'eau de Javel et l'assouplissant simultanément dans le compartment.

Si vous utilisez de l'amidon

Si vous souhaitez utiliser de l'amidon,procedede comme suit :

• Lavez votre linge en utilisant le programme de lavage désiré.
• Préparez le mélange d'amidon et d'eau conformément aux instructions du fabricant.
• Versez la solution d'amidon (maximum 100 ml) dans le compartment Assouplissant du bac à produits.
• Fermez le couvercle et démarrez le programme "Rincage et Essorage".

NETTOYAGE DU FILTRE/VIDANGE DE L'EAU RÉSIDUELLÉ

L'appareil est équipé d'une pompe auto-nettoyante. Le filtre retient des objets comme des boutons, des pieces de monnaie, des épingles de sureté, etc. laissés dans le linge.

Contrôlez et nettoyez régulièrement le filtré, au moins deux à trois fois par an.

En particulier :

• Si la machine ne vidange pas correctement ou n'essore pas.
• Si levoyant "Nettoyer filtrer" est allumé.
  REMARQUE IMPORTANTE : avant de vider le filtré, attendez que le tuyau d'eau soit froid.

L'eau résiduelle doit être vidangée avant de transporter la machine.

1. Debranchez l'appareil.
2. Ouvrez le filtré avec une piece de monnaie.
3. Placez un récipient sous le filtré.

4. Faites tourner lentement le filtré dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit verticale; ne l'extrayez pas encore.

5. Attendez qu'il n'y ait plus d'eau qui s'écoule.

6. Vous pouvez alors dévisser complètement le filtre et l'extraire.
7. Nettoyez le filtré et la crépine.
8. Vérifiez que la turbine de la pompe (située dans le compartment derrière le contrôle) tourne librement.
9. Réinsérez le filtré et revissez-le à fond en le tournant dans le sens des aiguilles d'une montre jusqu'à la butée. (la poignée doit être à l'horizontal).
10. Versez environ un litre d'eau dans le lave-linge à travers le tambour et vérifie que le filtrne ne fuit pas.
11. Fermez le couvercle du filtrte.
12. Rebranche l'appareil.

NETTOYAGE ET ENTRETIEN

Bac à produits

Nettoyez régulierement le tiroir et le bac à produits, au moins trois à quatre fois par an, pour éviter la formation de dépôts de détergent :

1. Appuyez sur les boutons de chaque côte du bac à produits.
2. Tirez le bac a produits vers vous et retirez-le.

Il se peut qu'une petite quantité d'eau soit présente dans le bac à produits. Il est recommandé de transporter le bac à produits en position verticale.

1. Lavez le bac a produits à l'eau courante
   Vous pouze égalementsterollesbouchonsdusiphon dans le bac a produits pour les nettoyer.
2. Replacez les bouchons du siphon dans le bac a produits (le cas échéant).
   Vérifiez qu'ils sont bien en place.
3. Replacez le bac à produits en plaçant les ergots inférieurs dans les orifices du couvercle et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent.

Remarque: assurez-vous que le bac a produits est

parfaitement réinstallé.

Filtre du tuyau d'arrivee d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Devissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtre situé à l'extrémité du tuyau, sans le démonter, par exemple à l'aide d'une Brosse à dents.

Remarque: n'immergez pas le tuyau dans l'eau.

1. Revissez le tuyau flexible au robinet à la main. N'utilise pas de pinces sous peine d'écraser le joint.
2. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
3. Réintroduisez la fiche dans la prise de courant.

Tuyau d'arrivee d'eau

Contrôlez régulierement l'etat du tuyau d'accrivée d'eau (absence de zones fragilisées et de fissures), et remplacez-le au besoin par un tuyau neuf de même type.

Le tuyau d'arrivée d'eau illustré sur la photo "A" est doté d'une soupape de sécurité qui empêche toute entrée d'eau incontrôlée dans l'appareil; si le verre-regard de la soupape de sécurité est rouge, cela signifie que celle-ci a été activée et que le tuyau doit être remplace. Vous pouvez vous procurer un tuyau neuf auprès du ServiceAprés-vente ou de votre revendeur spécialisé.

Si votre tuyau d'arrivée d'eau est doté d'un revêtement transparent (fig. "B"), contrôlez périodiquement la couleur de celui-ci. Si la couleur du revêtement passé au rouge vif, cela peut indiquer une fuite du tuyau et nécessiter son remplacement. Adressez-vous à notre équipe du ServiceAprés-vente ou à un revendeur spécialisé pour faire replacer le tuyau.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.
• Si nécessaire, utilisez un dénergent neutre (n'employez pas de poudre à récurer).

Intérieur de l'appareil

• Àprous chaque lavage, laissez le hublot entrouvert pour permettre au tambour de sécher.
• Si vous ne lavez jamais ou rarement du linge à 95^ , nous vous conseillons de lancer de temps à autre un cycle à 95^ sans charger le tambour, en ajoutant un peu de détergent; ici permettra de conserver l'intérieur de l'appareil en parfait état de propre.

Joint du couvercle

• Vérifiez régulierement l'etat du joint et nettoyez-le de temps à autre à l'aide d'un chiffon humide.

Tuyau d'arrivée d'eau

• Verifiez régulierement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

Filtre

• Contrôlez et nettoyez régulièrement le filtr, au moins deux à trois fois par an (voir le chapitre "Nettoyage du filtré/ Vidange de l'eau résiduelle").

N'utilisze pas de produits inflammables pour le nettoyage du lave-linge.

Récupération d'un object tombe entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recupérer grâce à l'une des aubes du tambour amovible :

1. Debranchez l'appareil.
2. Retirez le linge du tambour.

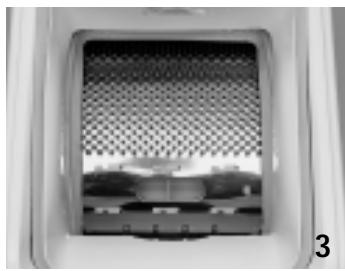

3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.

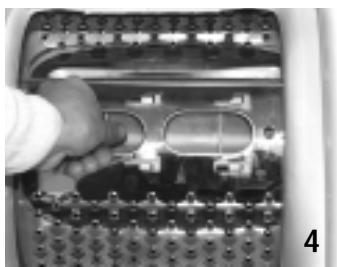

4. À l'aide d'un tournevis, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube du tambour de la gauche vers la droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez récapérer l'objet à travers l'orifice du tambour.
7. Remettez l'aube en place en procédant par l'intérieur du tambour. Placez l'extrémité en plastique au-dessus du trou sur le côte droit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Réintroduisez la fiche dans la prise de courant.

DIAGNOSTIC RAPIDE

Votre lave-linge est equiped de systèmes de securite automatiques qui detectent precocement les anomalies et yous permecttend de reagir en consequence. Ces pannes sont generalement peu importantes et peuvent etre resolues en quelques minutes.

Problème	Causes, Remèdes, Conseils
L'appareil ne démarre pas,aucunvoyant ne s'allume	• La fiche n'est pas insérée correctement dans la prise.• La prise ou le fusible ne fonctionne pas correctement (utilisez une lampe portativeou tout apparéilsemblable pour les tester).
L'appareil ne démarre pas bien que la touche "Départ/Pause" aït étabi pressée	• Le couvercle n'est pas fermé correctement.• La fonction "Verrouillage des touches" a été activée (si celle-ci est disponible survoitrésmodule). Pour débloquer les touches, appuyez simultanément sur les touchestempérature et essorage et maintençées pendant au moins 3 secondes. Le symbole de la cléf s'efface à l'afficheur et le programme peut être démarré.
L'appareil s'accrête en cours deprogramme et le voyant"Départ/Pause" clignote	• L'option "Arrêt Cuve Pleine" est activée (si disponible sur voitre modèle) et (Antifroissage) s'allume dans l'indicateur de déroulement du programme - pourterminer l'option "Arrêt Cuve Pleine", appuyez sur la touche "Départ/Pause" ou sélectionnez et démarrez le programme "Vidange".• Le programme a été modifié - Sélectionnez à nouveau le programme souhaité etappuyez sur la touche "Départ/Pause".• Le programme a été interrompu et le couvercle a été eventuellement ouvert -fermez le couvercle et redémarrez le programme en appuyant sur la touche"Départ/Pause".• Le système de sécurité de l' apparéil a été activé (voir le chapitre "Description desvoyants rouges").• Le robinet d'arrivée d'eau n'est pas ouvert et le tuyau d'arrivée d'eau est entortillé(Levoyant "Robinet fermé"sallume).
Des résidus de détergent et de produits additifs sontopsisents dans le bac à produits	• Le bac à produits n'est pas installé correctement ou est bloqué (voir le chapitre"Nettoyage et entretien").• Le filtrde du tuyau d'arrivée d'eau est bouché (voir le chapitre "Nettoyage et entretien").
L'appareil rouge pendantl'essorage	• Le lave-linge n'est pas de niveau ; les pieds ne sont pas régles correctement (voir le chapitre "Installation").• Le bridage de transport n'a pas été retire; il faut obligatoirement restorer lebridge de transport avant d'utiliser la machine.
Le linge n'est pas assez essoré	L'appareil est équipé d'un système de détention et de correction de balourd. Si vouslavez des pieces de grandes dimensions (sorties de bain, par exemple), il se peut quele système de correction de balourd réduise automatiquement la vitesse d'essorageou l'interrompe s'il détecte un balourd trop important au début de l'essorage, et ceafin de préserver la machine.Des articles lourds empêchent la machine d'effectuer l'essorage; ajoutez desarticles de petite dimension et repêzez le cycle d'essorage.La formation excessive de mousse empêche la machine d'essorer; sélectionnez etdémarrez le programme "Rincage & Essorage". Évitez de surdoser la quantité dedétergent (voir le chapitre "Détergents et produits additifs").• La touche "Essorage variable" (si disponible sur voitre modèle) a été régée sur unevitesse d'essorage réduite ou l'options "Pas d'essorage" (si disponible sur votermachine) a été activée.
La durée du programme estun peu plus longue/courteque la durée affichée audépart (uniquemypour lesappareils équipés d'unaffichage du temps résiduel)	Ceci s'explique par la faculté de la machine à s'adapter à des facteurs pouvantinfluencer la durée du cycle de lavage, tels que: la formation excessive de mousse,une situation de balourd engendrée par des articles de grande taille, un temps dedchauffage prolongé résultat d'une température de l'eau d'alimentation basée.En raison de tous ces facteurs, le temps résiduel du cycle de lavage peut être recalculé etmis à jour, si cela s'avéré nécessaire. Sur certains affichages (selon le modele), uneanimation est visualisée pendant la période de mise à jour du programme.

Description des voyants rouges

Levoyant rouge est allumé	Voyant situé sur le grand afficheur (si disponible sur votre apparéil)	Description Causes Solutions
"Robinet d'eau fermé"	#	L'eau n'entre que lentement ou pas du tout. Le voyage "Départ/Pause" clignote.Veuillez vérifier: · que le robinet d'acciviée d'eau est complètement ouvert et que la pression de l'eau est suffisante.Le tuyau d'acciviée d'eau est plie.Lé filtre du tuyau d'acciviée d'eau est obstrué (voir le chapitre "Nettoyage et entretien").L'eau présente dans le tuyau d'acciviée d'eau est gelée.Le verre-regard de la soupape de sécurité du tuyau d'acciviée d'eau est rouge (si votre apparéil est équipé d'un tuyau d'acciviée d'eau comme illustré sur la photo "A" - voir chapitre "Nettoyage et entretien").Remplacez le tuyau par un tuyau identique, disponible auprès du ServiceAprès-vente ou de votre revendeur local.Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche "Départ/Pause". En cas de persistence du problème,appelez le ServiceAprès-vente(voir le chapitre suivant).
"Nettoyer filtre" #	#	La vidange de l'eau ne s'effectue pas. L' apparéil s'arrête à la série de programme correspondante ; débranchez l' apparéil et vérifiez si :· Le tuyau d'acciviée d'eau est plie.Lé filtre ou la pompe est bloqué (voir le chapitre "Nettoyage du filtre/Vidange de l'eau résiduelle"; avant de vider le filtre,attendez que le tuyau d'eau soit froid).· L'eau se trouvant dans le tuyau de vidange n'est pas gelée.Une fois le problème éliminé, sélectionnez et démarrez le programme "Vidange" ou pressez la touche "RàZ"pendant au moins 3 secondes ; après quoi, redémarrez le programme souhaïte. En cas de persistance du problème,appelez le ServiceAprès-vente(voir le chapitre suivant).
Levoyant rouge est allumé	Indication sur l'écran d'affichage (selon les modèles)	Description Causes Solutions
"Voyant "Service""	"bdd"(si votre lave-linge n'est pas doté d'un affichage : tous les voyants de l'indicateur de déroulement du programme s'allument)	La machine s'arrête pendant le programme."Portillons du tambour ouverts"(les portillons du tambour n'ont pas été fermés correctement).Appuyez sur la touche "RàZ"pendant au moins 3 secondes et attendez que le voyage "Porte ouverte"sallume. Ouvrez le couvercle et fermez les portillons du tambour, puis selectionnez et démarrez à nouveau le programme souhaité. Si le problème persisté, contactez le ServiceAprès-vente.
	de "F02" à "F35"(sauf "F09")	"Panne du module électrique"Selectionnez et démarrez le programme "Vidange" ou appuyez sur la touche "RàZ"pendant au moins 3 secondes."Niveau d'eau trop élevé"(après annulation du programme ou mauvais fonctionnement). Éteignez la machine, puis rallumez-la ; sélectionnez le programme "Vidange" et démarrez-le dans les 15 secondes qui suivent
	"F09"
	"FH"	"Panne d'hydro-sécurité"Éteignez la machine, débranchez-la et fermez le robinet d'arrivée d'eau. Inclinez)décilactement l'appareil vers l'avant pour permettre à l'eau de s'évacuer. Ensuite :Rebranchez l'appareil.Ouvrez le robinet (si de l'eau coule dans l'appareil sans avoir mis celui-ci en marche, cela signifie qu'il y a un problème ;fermez le robinet et appelez le ServiceAprès-vente).Sélectionnez et démarrez à nouveau le programme souhaité.
	"Fod"	"Mousse excessive"Une quantité excessive de mousse a interrompu le cycle de lavage.seLECTIONnez et démarrez le programme "Rinçage & Essorage"Après quoi, sélectionnez à nouveau le programme souhaité et démarrez-le en veillant à utiliser moins de détergent.Si l'une des anomalies susmentionnées persisté,débranchez l'appareil, fermez le robinet d'arrivée d'eau etcontactez le ServiceAprès-vente(voir le chapitre suivant).

Si vous lave-linge n'est pas équipé d'un affichage du temps résiduel, essayez d'identifier laquelle des situations décrites ci-dessus pourrait être à l'origine de la panne et suivez les instructions qui s'y rapportent.

SERVICE APRÉS-VENTE

Avant de contacter le Service Avec-vente :

1. Verifiez s'il n'est pas possible de remedier vous-même au début (voir le chapitre "Diagnostic rapide").
2. Redémarrez le programme pour vérifier que l'inconvenient a été élimné.
3. Si l'appareil ne fonctionne toujours pas correctement,appelez le Service Avres-vente.

Communiquez :

• Le type de panne.
• Le modele exact de l'appareil.
• Le code Service (Numero après le mot SERVICE).

SERVICE

0000 000 00000

L'étiquette du Service ÀpRES-vente se trouve derrière le couvercle de filtre ou à l'arriere de la machine.

• Voiture adressé complete.
• Voiture numero de téléphone et le préfixe.
  Vous doivent contacter en priorite le Service Avec-Vente du revendeur qui vous a fourni l'appareil.

TRANSPORT ET DÉPLACEMENT

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivee d'eau et de vidange.
4. Laissez couler l'eau résiduelle hors des tuyaux et du lave-linge (voir le chapitre "Nettoyage du filtré/Vidange de l'eau résiduelle"). Laissez l'eau refroidir pour éviter tout risque d'accident.
5. Pour faciliter le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. Àpres le déplacement, repoussez ensuite la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez le lave-linge verticalement.

REMARQUE IMPORTANTE : n'utilisez pas l'appareil tant que la poignée est tirée.

INSTALLATION

Retirez le bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil au cours du transport.

REMARQUE IMPORTANTE : il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine.

1. Desserrez les deux vis "A" et les quatre vis "B" avec un tournevis plat ou une clef pour six pans de 8 ("clef à pipe").
2. Retirez le bridage de transport.
3. Replacez les quatre vis extérieures "B" sur la machine et serrez-les.
4. Clipsez les deux obturateurs "C" fournis dans les ouvertures "D" du lave-linge.

Remarques : n'oubliez pas de remettre les quatre vis extérieures en place et de les desserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connections électriques, d'eau et d'évacuation.
Compensez les inégalités du sol en réglant les pieds (n'insérez sous les pieds ni morceaux de bois, ni carton, etc.):
1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur des pieds à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.
Assurez-vous que les pieds représent correctement sur le sol et que la machine est bien horizontale et stable (servez-vous d'un niveau à bulles).

Le lave-linge peut être installé dans une zone de 40 cm de largeur et de 63 cm de profondeur.

Remarques: si vous installez la machine sur de la moquette épaisse, voirlez à garantir un espace sous la machine en réglient les pieds, pour permettre à l'air de circuler librement.

Branchez le tuyau d'arrivée d'eau

1. Vissez soigneusement le tuyau d'arrivée d'eau "A" (voir les photos 1, 2 ou 3, selon le modele) sur le robinet, à la main.
2. Vérifiez que le tuyau ne forme pas de nœud
3. Vérifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le flexible n'est pas suffisamment long, remplacez-le par un tuyau approprié, disponible auprès du Service Avec-vente ou de votre Revendeur.

Vérifiez régulierement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Remplaceze-le, au besoin, par un tuyau de type identique, disponible auprès du ServiceAprs-vente ou de votre revendeur local.

Le lave-linge peut être branché sans clapet anti-retour.

Sécurité hydraulique

(voir le type du tuyau d'arrivée d'eau à droite - selon le modele)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
  L'appareil ne doit enaucun cas etre connecte au mitigeur d'un chauffe-eau non pressurise!
• Le tuyau d'arrivée d'eau et son boitier plastique (selon les modeles) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boitier ne doit pas être immergé dans l'eau.
• Si le tuyau flexible est endommagé, débranchez immédiatement l'appareil et remplacez-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Apre-s-vente ou chez votre Revendeur). Assurez-vous que l'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

REMARQUE IMPORTANTE :

1. Decroche le tuyau de vidange de la fixation de gauche, voir la flèche “A” sur la photo.
   NE desserrez PAS le raccord du tuyau de vidange du cote croit (voir la flèche B dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l'eau chaude.
2. Fixe la crosse de vidange ("C") à l'extrémité du tuyau de vidange.
3. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange, et fixez-le soigneusement.
   Les petits lavabos ne convennent pas.
   Le rebord utilisé ne doit pas être situé à plus de 100 cm au-dessus du sol.

Si vous devez rallonger le tuyau, utilisez un flexible de même dimension et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange: 2,50m

Hauteur d'écoulement maximale (crosse de vidange coude) : 100 cm.

Hauteur d'écoulement minimale: 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
