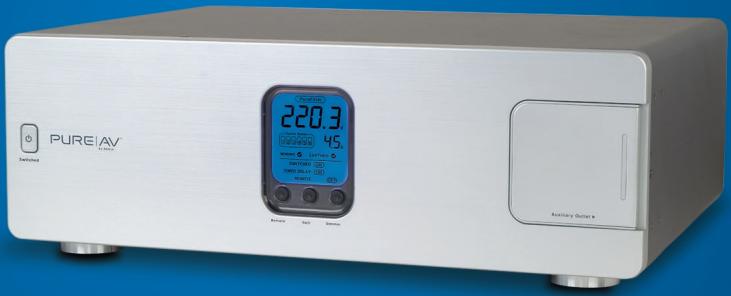

CONSOLE D'ALIMENTATION POUR HOME CINÉMA PUREAV™ PF50 #AP41000EX3M - Produits d'alimentation pour home cinéma BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Console d'alimentation pour home cinéma avec conditionnement de ligne
Marque	BELKIN
Modèle	PUREAV™ PF50 #AP41000EX3M
Catégorie	Produits d'alimentation pour home cinéma
Dimensions (L x P x H)	435 x 329 x 153 mm
Poids	7,1 kg
Alimentation nominale	240 V~, 13 A, 3120 W max
Nombre de prises	10 prises programmables (dont 1 auxiliaire avant)
Protection contre les surtensions	8 750 joules, 300 000 A (pointe max)
Temps de réponse	< 1 nanoseconde
Filtrage	Technologie PureFilter™ multiphase : filtres numériques (x2), vidéo, audio, HiCurrent
Protection coaxiale	3 entrées, 3 sorties
Protection téléphonique	1 entrée, 2 sorties (RJ11)
Protection Ethernet	1 entrée, 1 sortie (RJ45)
Disjoncteur	13 A réarmable
Affichage	Écran LCD multifonctions (voltmètre, ampèremètre, indicateurs d'état)
Fonctionnement à distance	Entrées CA (prise C8) et CC (jack 3,5 mm) pour activation des prises commutées
Montage en baie	Possibilité de montage dans une baie AV standard (fixations fournies)
Câble d'alimentation	3 mètres, type SD1000
Garantie connectée	Assurance Belkin des matériels connectés jusqu'à 400 000 €
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ou légèrement humide (eau savonneuse) ; ne pas immerger
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service client Belkin

FOIRE AUX QUESTIONS - CONSOLE D'ALIMENTATION POUR HOME CINÉMA PUREAV™ PF50 #AP41000EX3M BELKIN

Quels types de composants puis-je brancher sur les différents filtres ?

La console PF50 dispose de filtres dédiés : les filtres numériques (rangées 01 et 02) sont optimisés pour les lecteurs DVD, décodeurs satellite, TVHD ; le filtre vidéo pour TV, magnétoscope ; le filtre audio pour récepteurs, platines ; et le filtre HiCurrent pour amplificateurs et enceintes actives. Cela évite les interférences entre composants.

Comment programmer une rangée de prises pour qu'elle s'allume avec un délai ?

Sur le panneau arrière, réglez le commutateur supérieur de la rangée sur Switched et le commutateur inférieur sur Delay. Utilisez l'interrupteur Delay Time pour choisir 5, 10 ou 15 secondes. Les prises avec délai s'allument après les prises sans délai et s'éteignent en premier.

Que faire si l'indicateur 'Earth Fault' est allumé ?

Cela signifie que la prise murale n'est pas correctement mise à la terre. Débranchez immédiatement la console et faites vérifier la prise par un électricien. Ne pas utiliser d'adaptateur. Si la terre est bonne et le voyant reste allumé, contactez le service client Belkin.

Comment utiliser la fonction de déclenchement à distance ?

La console peut être commandée à distance via un câble CA (C8) branché sur une prise commandée du récepteur, ou via un câble CC (jack 3,5 mm) depuis une sortie trigger 3-30 V. Appuyez sur la touche Remote à l'avant pour activer le mode distant. Les prises commutées suivront alors l'état du dispositif maître.

Quelle est la puissance maximale que peut supporter la console ?

La console accepte jusqu'à 240 V~, 13 A et 3120 W en continu. Ne pas dépasser cette limite. En cas de surcharge, le disjoncteur se déclenche ; attendez 10 minutes avant de le réarmer en appuyant sur le bouton près du câble d'alimentation.

Comment protéger les lignes coaxiales et Ethernet ?

Raccordez le câble coaxial provenant du satellite/câble/antenne à l'entrée correspondante (SAT IN, Cable IN, Antenna IN) et reliez la sortie à votre équipement. Pour Ethernet, branchez le câble réseau sur Network IN et l'équipement sur Network OUT. Ces connexions protègent contre les surtensions transitant par ces câbles.

Puis-je monter la console dans un rack ?

Oui, la console est conçue pour un montage en baie AV standard. Utilisez les deux fixations fournies en les vissant sur les côtés de l'appareil, puis fixez l'ensemble dans le rack avec des vis adaptées (non fournies).

Que signifie l'indicateur 'Cross-wired' sur l'écran LCD ?

Cela indique que les fils phase et neutre de la prise murale sont inversés. Cela peut présenter un danger. Débranchez la console et faites corriger le câblage par un électricien.

Comment nettoyer la console d'alimentation ?

Débranchez toujours la console avant de la nettoyer. Utilisez un chiffon doux et sec. Pour les traces de doigts, humidifiez légèrement un chiffon avec de l'eau savonneuse, essuyez délicatement la face avant, puis séchez soigneusement avant de rebrancher. N'utilisez pas de solvants et n'immergez pas l'appareil.

Que couvre l'Assurance Belkin des matériels connectés ?

Belkin garantit la réparation ou le remplacement de l'équipement branché endommagé par une surtension ou un foudroiement, tant que la console est correctement installée. Pour le modèle PF50, la couverture va jusqu'à 400 000 €. Vous devez déclarer le sinistre dans les 15 jours et fournir la preuve d'achat.

MODE D'EMPLOI CONSOLE D'ALIMENTATION POUR HOME CINÉMA PUREAV™ PF50 #AP41000EX3M BELKIN

Protection électrique de Home Cinéma avec la technologie PureFilter™

Console d'alimentation PF50

Manuel de l'utilisateur

Table des matières

Précautions de sécurité 3

Contenu de l'emballage 4

Caractéristiques de la console d'alimentation 5

Branchement et installation

Étape 1 : Montage de la console d'alimentation (en option) 7

Étape 2 : Programmer les rangées de prises 8

Étape 3 : Fonctionnement à distance sur secteur 10

Étape 4 Fonctionnement à distance sur CC 11

Étape 5 Raccorder les composants numériques aux filtres numériques. 12

Étape 6 Raccorder les composants vidéo au filtre vidéo 13

Étape 7 Raccorder les composants audio au filtre audio 14

Étape 8 Brancher le contrôle audio haute tension 15

Étape 9 Raccorder la ligne vidéo à la carte/téléphonique. 16

Étape 10 Raccorder les câbles coaxiaux de câblodistribution/réception satellite 17

Étape 11 Raccorder la ligne Ethernet à haut débit 18

Fonctionnement 19

Caractéristiques techniques 21

Dépannage 22

Glossaire des termes d'alimentation 24

Assurance Belkin des matériels connectés 25

Merci d'avoir acheté la console d'alimentation PureAV. La console d'alimentation est conçue pour nettoyer, protéger et distribuer efficacement l'électricité à votre système de cinéma maison de grande valeur. La console d'alimentation PureAV vous assure d'être en mesure de regarder un film et d'écouter un album avec une image aussi claire et un son aussi pur que possible.

La console d'alimentation est bourrée de caractéristiques novatrices afin de vous offrir la meilleure expérience de cinéma maison.

L'alimentation CA ordinaire qui est acheminée à votre foyer est polluée par un « bruit » provenant de plusieurs sources dans votre maison, provenant notamment des ordinateurs, des appareils électroniques, des appareils de cuisine ou de ménage. Le circuit avancé PureFilter™ de la console d'alimentation est optimisé afin de supprimer les parasites électriques et offrir une alimentation électrique pure et propre à votre équipement numérique, audio, vidéo et de haute tension de grande valeur. Le circuit PureFilter à phases multiples offre une isolation réelle entre les composants audio, vidéo, numériques et à haute tension. L'isolation empêche le bruit créé par les composants qui sont déjà raccordés à la console d'alimentation de contaminer les autres appareils qui y sont raccordés. De plus, la console d'alimentation compte une protection avancée de surtension qui déconnecte automatiquement l'alimentation de vos appareils lorsque la tension d'entrée atteint un niveau dangereux et rétablit automatiquement l'alimentation lorsque la tension revient à un niveau sûr.

Nous réalisons aussi que l'esthétique de votre système est importante. Nous nous sommes donc assurés du concours de certains des salariés designers au monde pour concevoir le boîtier de la console d'alimentation PureAV. Le style minimaliste de la console d'alimentation combine la fonctionnalité de l'appareil avec un design simple et élégant et constitue un bon élément complémentaire d'un système de cinéma maison. L'affichage à cristaux liquides (LCD) multifonctions intégré combine toutes les commandes essentielles avec un moniteur polyvalent de tension et de courant.

Comme vous le savez, la source d'alimentation CA n'est pas la seule chose qui menace la sécurité des appareils. Il s'agit de la raison pour laquelle la console d'alimentation PureAV possède trois ensembles de connexions coaxiales pour protéger le câblage des signaux de câblodistribution, de l'antenne et de la réception satellite. La console d'alimentation comprend aussi des fiches de téléphone pour protéger les lignes de vidéo à la carte et des fiches Ethernet à haut débit pour protéger les lignes de données qui transmettent un contenu numérique au système de cinéma maison.

La conception de Pure AV vise à offrir l'expérience ultime de cinéma maison et que les composants vous offrent l'image la plus claire et le son le plus pur. Merci encore d'avoir acheté la console d'alimentation PureAV.

Avertissement - mise à la terre

Ce produit doit être branché directement dans une prise d'alimentation CA mise à la terre. Ne pas brancher ou connecter en série ce produit dans d'autres produits électriques comme des parafoudres, des barres d'alimentation ou des onduleurs. Ne pas brancher ce produit dans une rallonge. L'omission de brancher ce produit dans une prise mise à la terre peut provoquer des blessures ou endommager l'équipement, annulant ainsi l'assurance Belkin des matériels raccordés. Appeler un électricien autorisé si vous n'êtes pas certain que les prises CA sont bien mises à la terre.

Avertissement - antennes de toit et antennes paraboliques

Si vous utilisez des antennes de toit, des antennes paraboliques ou d'autres matériel de toit qui se raccordent à la console d'alimentation PureAV, assurez-vous que les fils provenant de ces composants sont bien mis à la terre. Cela protègera les appareils des surtensions provenant des foudroiements ou des charges statiques.

Avertissement - protection contre les orages électriques

Bien que la console d'alimentation PureAV soit construite pour résister à des surtensions importantes, nous ne pouvons garantir qu'elle protégera tous vos appareils en cas d'orage électrique important. Dans le cas d'un orage électrique, il est préférable de débrancher la console d'alimentation de la prise murale. Dans ce cas, il n'est pas nécessaire de débrancher vos appareils qui sont raccordés à la console d'alimentation.

Avertissement - eau et autres liquides danger d'électrocution

Ne pas utiliser ce produit avec des aquariums ou autres produits utilisant de l'eau. Utiliser uniquement à l'intérieur ou dans un endroit sec. Ne pas faire fonctionner la console d'alimentation si du liquide a été renversé sur ou dans la console. La non conformité à ces directives pourrait causer des blessures graves et même la mort.

Avertissement - nettoyage

Toujours débrancher la console d'alimentation de la prise CA murale avant de la nettoyer! Il est nécessaire de nettoyer la console d'alimentation uniquement avec un linge propre, sec ou un essuie-meuble. Ne pas utiliser de solutions de nettoyage ou immerger la console dans l'eau. Il peut être parfois nécessaire de nettoyer la face avant pour essayer les empreintes digitales. Humidifier simplement un linge doux avec de l'eau chaude et savonneuse et essuyer doucement la console. Assécher immédiatement et avec soin la face avant de la console d'alimentation avant de la rebrancher au secteur.

Remarque: Ne pas utiliser trop d'eau pour nettoyer la face avant de la console.

Avertissement - Aucune pièce interne ne peut être réparée par l'utilisateur

Si, pour un motif quelconque, la console d'alimentation cesse de fonctionner, ne pas tenter de la réparer ou de la démonter de quelque manière que ce soit. Débrancher l'unité et consulter le présent manuel d'utilisation pour obtenir des informations sur la garantie et le service d'entretien.

Avertissement - sécurité du câble d'alimentation

Ne pas acheminer le cable d'alimentation CA de la console près des sources de chaleur. Cela peut endommager le cable d'alimentation et provoquer sa défaillance, créer un danger électrique.

Ne pas acheminer le cable d'alimentation CA de la console dans des zones de forte circulation ou cela peut provoquer un trébuchement (couloirs, entrées de porte, en travers d'une pièce).

Si le câble d'alimentation est usé, fendu, coupé ou endommagé d'une manière quelconque, cesser immédiatement de l'utiliser et se reporter à la section de garantie du présent manuel d'utilisation pour obtenir des directives.

L'information suivante ne concerne que les États membres de l'UE : L'utilisation de ce symbole indique que ce produit ne peut être considéré comme un déchêt domestique. En vous assurant que ce produit est jeté de façon adéquate, vous évitez des conséquences pouvant être néfastes pour l'environnement et la santé humaine, qui autrement seraient causées par une mauvaise manipulation des déchêts de ce produit. Pour en savoir plus sur le recyclage de ce produit, visitez notre site Web à www.belkin.com (ou communiquez avec votre mairie, votre service de collecte de déchêts domestique ou le détaillant où vous

Contenu de l'emballage

• Manuel de l'utilisateur
• Console d'alimentation PureAV PF50
• Deux fixations de montage dans une baie Câble de commande à distance CA
• Câble de commande à distance CC (câble de jack de 3,5 mm)
• Câble de raccordement Ethernet RJ45 de 1,8m (6 pi) - Pour connectivité à haut débit Cable téléphonique RJ11 1,8m (6 pi)
• Câbles coaxiaux type F PureAV 1,8m (6 pi) pour récepteur satellite/câblodistribution Cable coaxial aérien PureAV 1,8m (6 pi)
• Une feuille d'étiquettes de câbles PureAV

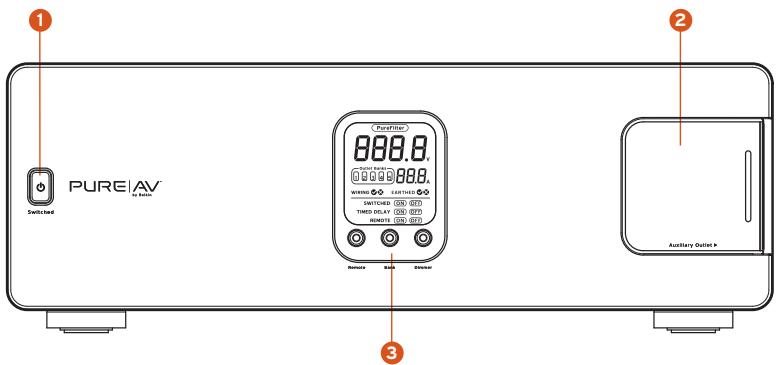

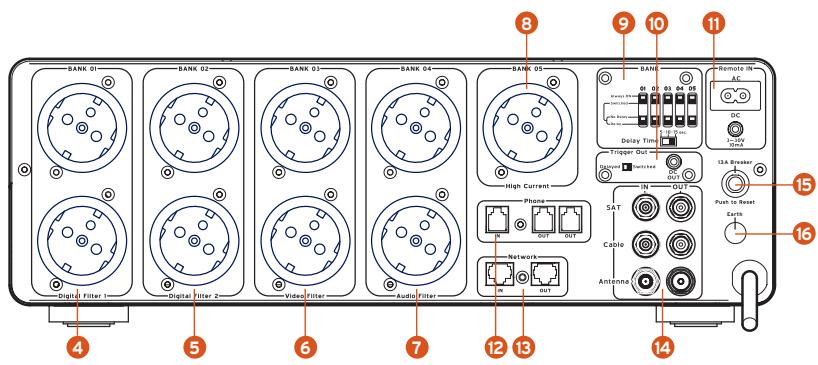

Caractéristiques de la console d'alimentation

1. Touche Switched (commutée) - met en fonction et hors fonction l'alimentation des prises « commutées » de la console d'alimentation
2. Sortie Auxiliary (auxiliaire) - offre une connexion optimale pour les composants numériques; elle est idéale pour le raccordement temporaire d'équipement comme les camescopes ou appareils photo numériques, les consoles de jeu ou tout périphérique à alimenter.
3. Commande centrale à LCD - contrôle et surveille les fonctions vitales de la console d'alimentation
4. Digital Filter 1 (Filtre numérique 1) - assure une réduction maximale des perturbations de ligne et de l'interférence aux composants numériques (filtre numérique à double étage)
5. Digital Filter 2 (Filtre numérique 2) - assure une réduction maximale des perturbations de ligne et de l'interférence aux composants numériques (filtre numérique à double étage)
6. Filtre vidéo vidéo (filtre analogique monoétage)
7. Audio Filter (Filtre audi audio (filtre analogique monoétage)
8. HiCurrent Filter (filtre HiCurrent)™ - fournit une haute tension aux amplificateurs et récepteurs énergivores; optimisé pour éliminer les perturbations de ligne CA vers ces composants.
9. Rangée d'interrupteurs programmables - permet de programmer chaque rangée de prises.
10. Trigger Out (Déclenchement à la sortie) - permet le fonctionnement à distance des périhériques munis d'un déclencheur à basse tension.
11. Déclencheur CA/CC à distance - permet de mettre en fonction ou hors fonction à distance les prises commutées de la console d'alimentation (équipée d'entrées CA et CC)
12. Entrée/Sortie Vidéo à la carte/ligne téléphonique - protège les lignes de vidéo à la carte, téléphonique et DSL des surtensions dangereuses qui peuvent endommager les appareils; le coupler incorpore divise une ligne en deux

Caractéristiques de la console d'alimentation

1. Entrée/Sortie de ligne pour Cable (câblodistribution), Antenna (antenne) et Satellite (récepteur satellite) - protège les câbles coaxiaux des perturbations électriques dangereuses qui peuvent cheminer par les câbles coaxiaux
2. Entrée/Sortie Ethernet à haut débit - protège les lignes Ethernet à haut débit utilisées pour les récepteurs numériques, les consoles de produits ou l'accès Internet à haut débit des surtensions dangereuses
3. Disjoncteur 13 ampères - offre la sécurité d'un disjoncteur réarmable
4. Vis de mise à la terre - offre un point de mise à la terre pour les composants nécessitant une mise à la terre.

Étape 1 montage de la console d'alimentation (en option)

La console d'alimentation PureAV peut être montée sur une baie d'équipement AV standard ou dans un meuble muni d'une baie d'équipement.

A. Retirez les fixations de montage de la boîte. B. Assurez-vous que la console d'alimentation est débranchée. C. Alignez la fixation avec l'avant de la console d'alimentation pour une installation sans saillie dans la baie. D. Fixez la fixation au côté de la console d'alimentation (Fig. 1). Il faut utiliser au moins quatre vis pour chaque fixation. E. Répétez les étapes C et D pour l'installation de la fixation de l'autre côté de la console d'alimentation. F. Fixez la console d'alimentation à la baie d'équipement.

Remarque: Les vis destinées à fixer la console d'alimentation à la baie d'équipement ne sont pas fournies car elles sont fabriquées spécifiques pour la baie d'équipement particulière qui vous appartient. Prendre contact avec le fabricant de la baie si vous ne possèdez pas les vis de montage correctes.

Figure 1

Étape 2 programmer les rangées de prises

Chaque rangée de prises sur le panneau arrière de la console d'alimentation PF50 est contrôlable. Vous pouvez programmer à l'aide des commutateurs à glissières sur le panneau arrière les prises pour qu'elles soient commutées ou non et pour un déclenchement ou pour qu'elles soient toujours en fonction (aucun déclenchement) (Fig. 2). Vous pouvez aussi déterminer la durée du déclenchement (5, 10 ou 15 secondes).

A. Rangées de prises Always-On (toujours en fonction) (Unswitched (non-commutées)) : pour les composants qui doivent conserver leur mémoire ou d'autres paramètres (DVR, récepteurs satellite, magnétoscope), réglez le commutateur à glissière supérieur à « Always ON » (Fig. 2a). Ces rangées de prises fournissent toujours l'alimentation lorsque la console d'alimentation est branchée dans la prise murale. B. Rangées de prises Switched On (commutées) (No Delay (aucun délambda)) : Réglez le commutateur à glissière supérieur à « Switched » (commutées). Assurez-vous que le commutateur à glissière inférieur est réglé à « No Delay » (aucun délambda) (Fig. 2b). Les rangées de prises sont immédiatement alimentées lorsque la console d'alimentation est mise en fonction en appuyant sur la touche « Switched » à l'avant de l'appareil. Les prises « Switched » peuvent aussi être mises en fonction par un signal externe distant (voir pages 10-11). Ces prises demeurent en fonction pendant une courte période après qu'elles ont été mises hors fonction, selon le réglage « Delay Time » (durée du délambda) (voir le commutateur « Delay Time » ci-dessous). C. Rangées de prises mises en fonction après un délambda : Il peut être nécessaire de programmer les rangées pour les mettre en fonction après un délambda. Une fois le délambda établi, les prises sont mises en fonction après la mise en fonction des prises réglées pour « aucun délambda ». Elles sont mises alors hors fonction en ordre inverse : les prises avec « délambda » sont d'abord mises hors fonction et les prises « sans délambda » sont mises hors fonction en dernier. Cela est utile pour éviter un fort bruit sourd qui peut endommager occasionnellement une enceinte lorsque la tension de l'amplificateur se stabilise.

i). Réglez le commutateur à glissière supérieur à « Switched » et le commutateur à glissière inférieur à « Delay » (Fig. 2c). ii). Répétez cela pour chaque rangée de prises commandée par interrupteur que vous souhaitez mettre en fonction après un délai. iii). Appuyez sur la touche « Switched » à l'avant de la console d'alimentation pour mettre hors fonction les prises commutes.

Remarque: Le délambda peut être réglé uniquement sur les prises « Switched » (commutes).

D. Interrupteur Delay Time (durée du début) : Cet interrupteur règle la durée du début pour toutes les rangées de prises qui sont programmées comme étant « Switched » (commutes) et « Delay » (délai). Réglez la durée du début en sélectionnant 5, 10 ou 15 secondes (Fig. 2d). La durée de début de 15 secondes est recommandée pour les amplificateurs à lampes.

Branchement et installation

E. Trigger Out (déclenchement à la sortie): La fonction de déclenchement à la sortie vous donne la possibilité de commander un périhérique externe muni d'un déclencheur à distance tel un écran de projection ou un projecteur rétractable, lorsque la console d'alimentation est mise en fonction. Le port de 12 volts DC « OUT » accepte un cable de jack de 3,5 mm. Réglez le commutateur « Trigger Out » à « Delayed » et la fonction de déclenchement à la sortie alimente un périhérique externe après un délai établi par le commutateur « Delay Time » (Fig. 2e). Si vous ne pouvez pas de délai, réglez le commutateur « Trigger Out » à « Switched »

Remarque: Cette fonction permet de commander à distance des consoles d'alimentation multiples à l'aide du câble de commande à distance CC. Branchez simplement le câble du port « DC OUT » au port « DC IN » d'une autre console d'alimentation.

Figure 2 Figure 2c

Fonctionnement à distance sur secteur

Cette fonction permet de mettre en fonction et hors fonction à distance la console d'alimentation par le biais d'un préamplificateur ou d'un récepteur équipés d'une prise d'alimentation européenne commandée par interrupteur.

Remarque : Vous ne pouvez mettre hors fonction les prises de la console d'alimentation commutées à l'aide de la touche « Switched » à l'avant de l'appareil lorsqu'un signal d'alimentation externe est fourni aux entrées CA ou CC à distance.

Installation du câble de commande CA à distance :

A. Branchez l'extrémité C8 (fig. 8 - femelle) du câble de commande CA à distance inclus dans la prise « Remote AC IN » (entrée CA à distance) située à l'arrière de la console d'alimentation. (fig. 3a) B. Appuyez sur la touche « Remote » à l'avant de la console d'alimentation pour activer la fonction à distance. L'affichage LCD doit afficher « REMOTE ON ». (Fig. 3b) C. Appuyez sur la touche « Switched » à l'avant de la console d'alimentation pour activer les prises commutées. D. Branchez l'extrémité Europlug (masculine) du câble de commande CA à distance dans une prise commandée par interrupteur sur le préamplificateur ou le récepteur. Lorsque vous mettez le récepteur ou le préamplificateur en fonction, les prises de la console d'alimentation qui sont programmées « Switched » (commutées) sont immédiatement mises en fonction et les prises « Switched/Delayed » (commutées/délai) sont mises en fonction après un délai établi par le commutateur « Delay Time ».

Figure 3a

Figure 3b

Étape 4 fonctionnement CC à distance

Cette fonction permet de mettre en fonction et hors fonction à distance la console d'alimentation par le biais de tout composant qui est muni d'une sortie 3 30V CC (déclenchement de sortie à tension).

Remarque : Vous ne pouvez mettre hors fonction les prises de la console d'alimentation commutées à l'aide de la touche « Switched » à l'avant de l'appareil lorsqu'un signal d'alimentation externe est fourni aux entrées CA ou CC à distance.

Installation du câble de commande CC à distance :

A. Branchez le cable de commande CC à distance (inclus) dans la prise étiquetée « DC IN » sur le panneau arrière de la console d'alimentation. (Fig. 4a) B. Appuyez sur la touche « Remote » à l'avant de la console d'alimentation pour activer la fonction à distance. L'affichage LCD doit afficher « REMOTE ON ». (Fig. 4b) C. Appuyez sur la touche « Switched » à l'avant de la console d'alimentation pour activer les prises commutées. D. Branchez l'autre extrémité du cable de commande CC à distance sur la sortie de 3~30 V (déclenchement de sortie basse tension) du composant. Lorsque vous mettez le composant en fonction, les prises de la console d'alimentation qui sont programmées « Switched » (commutées) sont immédiatement mises en fonction et les prises « Switched/Delayed » (commutées/délai) sont mises en fonction après un délai établi par le commutateur « Delay Time »

Figure 4a

Figure 4b

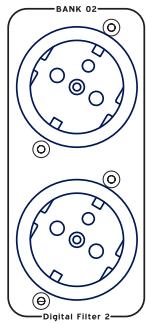

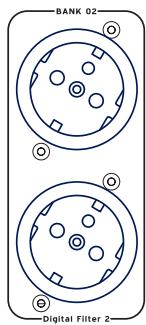

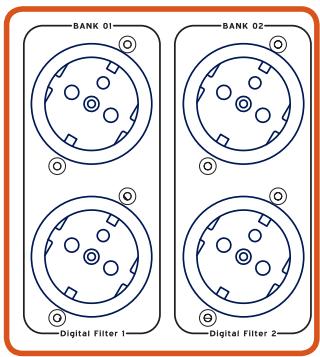

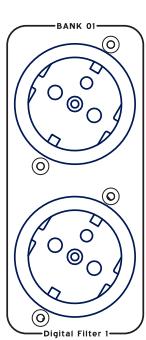

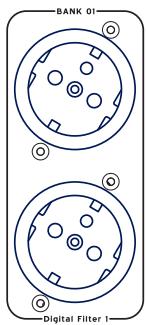

Étape 5 raccorder les composants numériques aux filtres numériques

La console d'alimentation PureAV PF50 possède deux filtres numériques isolés (Bank 01 (rangée 01) et Bank 02 (rangée 02)) ; les filtres numériques isolés sont optimisés pour nettoyer et conditionner l'alimentation dirigée vers les composants numériques. Les filtres numériques filtrent aussi les parasites créés par les composants numériques comme les lecteurs DVD, et isolent les composants numériques des composants vidéo, audio et audio à haute tension.

A. Fixez les étiquettes de cable d'alimentation PureAV à chacun des cables d'alimentation des composants que vous branchez dans les prises de la console d'alimentation. B. Branchez les câbles d'alimentation des composants numériques à toute prise étiquetée sous « Digital Filter » (filtre numérique). Des exemples des composants numériques les plus BSDs sont énumérés ci-dessous :

1. Câblodistribution numérique/Décodeur de signal satellite
2. TVHD/Écran numérique
3. Enregistreur vidéo numérique (DVR) ou enregistreur vidéo personnel (PVR), par exemple, TiVo®
4. Lecteur DVD
5. Lecteur CD
6. Lecteur de bande audio numérique (DAT)

Remarque: Vous pouvez raccorder tout type de composant numérique dans toute prise du filtre numérique. Vous n'êtes pas limité aux composants énumérés ci-dessus.

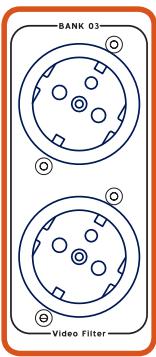

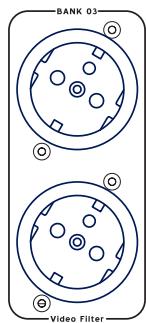

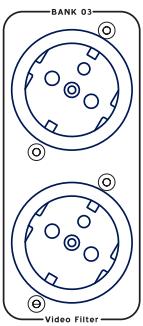

Raccorder les composants vidéo au filtré vidéo

La console d'alimentation PureAV comporte un filtré video isolé qui est optimisé pour nettoyer et conditionner l'alimentation vers tous vos composants video. Le filtré video isolé protège aussi vos composants video des composants raccordés, numériques, audio et audio à haute tension.

A. Fixez les étiquettes de cable d'alimentation PureAV à chacun des cables d'alimentation des composants que vous branchez dans les prises de la console d'alimentation. B. Branchez les câbles d'alimentation des composants video à toute prise étiquetée sous « Video Filter » (filtré video). Des exemples des composants video les plus BSDs sont énumérés ci-dessous :

1. TV/Moniteur
2. Magnétoscope
3. Décodeur analogique de câblodistribution
4. Projecteur

Remarque: Vous pouvez voir raccorder tout type de composant vidéo dans toute prise du filtre vidéo. Vous n'êtes pas limité aux composants énumérés ci-dessus.

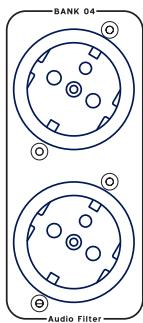

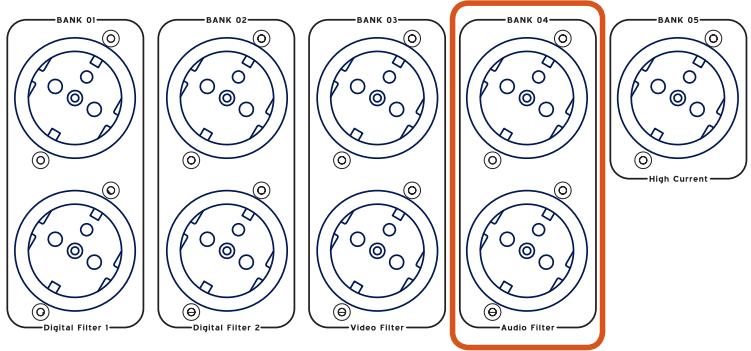

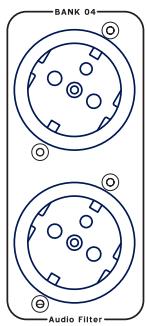

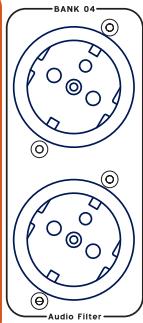

Raccorder les composants audio au contrôle audio

La console d'alimentation PureAV compte un contrôle audio isolé qui est optimisé pour nettoyer et conditionner l'alimentation vers tous vos composants audio. Le contrôle audio isolé aussi vos composants audio des composants raccordés, numériques, vidéo et audio à haute tension.

A. Fixez les étiquettes de cable d'alimentation PureAV à chacun des cables d'alimentation des composants que vous branchez dans les prises de la console d'alimentation. B. Branchez les câbles d'alimentation des composants audio à toute prise étiquetée sous « Audio Filter » (filtre audio). Des exemples des composants audio les plus BSDs sont énumérés ci-dessous :

1. Lecteur de bandes
2. Récepteur (Préamplificateur)
3. Platines tourne-disques

Note: Vous pouvez raccorder tout type de composant audio dans toute prise du filtre audio. Vous n'êtes pas limité aux composants énumérés ci-dessus.

Étape 8 brancher le contrôle audio haute tension

La prise HiCurrent est spécialement conçue pour filtrer les perturbations de ligne CA tout en délivrant le courant maximum aux amplificateurs énergivores et aux autres composants audio à haute tension.

Remarque: Cette rangée de prises devrait être programmée pour « Delay » (délai). Cela permet aux amplificateurs à haute tension de s'allumer en dernier et de s'éteindre en premier, évitant ainsi que ce bruit sourd contrariant et potentiellement dangereux se rende aux enceintes.

A. Fixez les étiquettes de cable d'alimentation PureAV à chacun des cables d'alimentation des composants que vous branchez dans les prises HiCurrent de la console d'alimentation. B. Branchez votre appareil à haute tension dans le « HiCurrent Filter » (filtre HiCurrent). Des exemples des composants à haute tension les plus BSDs sont énumérés ci-dessous :

1. Amplificateurs
2. Enceintes d'extrêmes graves alimentées
3. Enceintes électrostatiques

Remarque: Vous pouvez raccorder tout type de composant à haute tension dans toute prise de haute tension. Vous n'êtes pas limité aux composants énumérés ci-dessus.

Etape 9

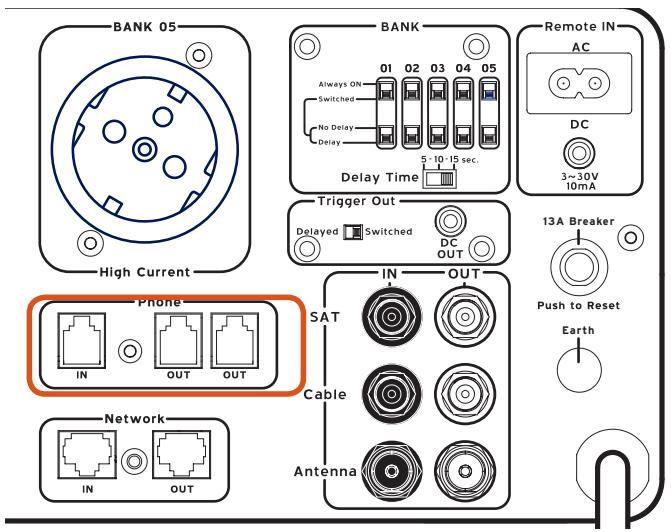

Raccorder la ligne vidéo à la carte/téléphonique

La console d'alimentation PureAV arrive munie d'une protection de ligne de vidéo à la carte/téléphonique avec coupleur intégré. Il y a des ports de téléphone RJ11 standards et ils sont étiquetés « Phone » (téléphone).

A. Branchez une extrémité du cable téléphonique à la prise murale à laquelle vous branchez habituellement votre ligne téléphonique. Branchez l'autre extrémité du cable téléphonique au port de téléphone étiqueté « IN » de la console d'alimentation. B. Branchez une extrémité du cable téléphonique PureAV (inclus) dans le port de téléphone étiqueté « OUT » de la console d'alimentation. Branchez l'autre extrémité de ce cable au port de téléphone de video à la carte sur le décrypteur de câblodistribution ou le récepteur satellite. C. Raccordement d'un téléphone - Branchez une extrémité d'un autre cable de téléphone à l'autre port de téléphone étiqueté « OUT » de la console d'alimentation. Branchez l'autre extrémité de ce cable au téléphone que vous souhaitez utiliser.

Remarque: Nous avons inclus des étiquettes pour les lignes « Phone IN » (entrée téléphone) et « Phone OUT » (sortie téléphone) pour satisfaire les besoins généraux.

Étape 10

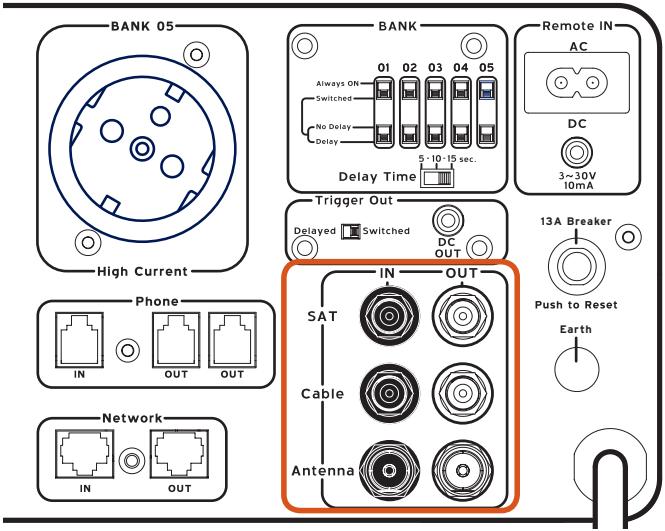

Raccorder les câbles coaxiaux de câblodistribution/reception satellite

La console d'alimentation PureAV vient avec deux paires de connexions de câble coaxial de type F et une paire de connexions de câble d'antenne pour protéger le système des perturbations électriques dangereuses qui peuvent suivre les lignes de câble/satellite/antenne. Vous aurez besoin de câbles coaxiaux supplémentaires pour raccorder la console d'alimentation aux composants de cinéma maison.

A. TV par satellite (DSS) - Branchez le cable coaxial de type F d'entrée au récepteur satellite de télévision au connecteur étiqueté « SAT IN » (entrée satellite). Branchez une extrémité d'un deuxième cable coaxial au connecteur étiqueté « SAT OUT » (sortie satellite). Branchez l'autre extrémité de ce cable à votre tuner TV par satellite. B. Câblodistribution - Branchez le cable coaxial de type F d'entrée de câblodistribution au connecteur étiqueté « Cable IN » (entrée câblée). Branchez une extrémité d'un deuxième cable coaxial au connecteur étiqueté « Cable OUT » (sortie câblée). Branchez l'autre extrémité de ce cable au décodeur de câblodistribution. C. Antenne - Branchez le cable d'entrée d'antenne TV ou radio au connecteur étiqueté « Antenna IN » (entrée d'antenne). Branchez une extrémité d'un deuxième cable d'antenne au connecteur étiqueté « Antenna OUT » (sortie d'antenne). Branchez l'autre extrémité de ce cable à votre téléviseur ou appareil radio.

Remarque : Nous avons inclus des étiquettes pour les lignes « Coax IN » (entrée coax.) et « Coax OUT » (sortie coax.) pour mieux les gérer au besoin.

ATTENTION : Pour protéger suffisamment votre équipement de tout dommage résultant d'une pointe de puissance, toutes les lignes coaxiales d'entrée doivent être correctement mises à la terre. Prenez contact avec un électricien agréé pour vérifier que tout le câblage est bien mis à la terre sur un tuyau d'eau froide ou une tige de mise à la terre.

Étape 11

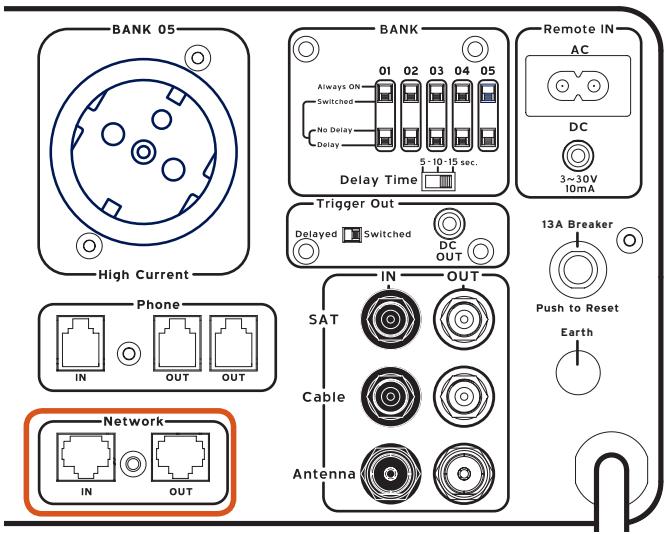

Raccorder la ligne Ethernet à haut débit

La console d'alimentation PureAV est équipée d'origine d'une protection de ligne Ethernet à haut débit. Il s'agit de ports Ethernet standard RJ45 et ils sont étiquetés « Network » (réseau).

A. Branchez une extrémité d'un cable de raccordement de réseau RJ45 à un port de réseau (soit directement à un routeur ou à un port mural de réseau câblé). Branchez l'autre extrémité du cable de raccordement de réseau au port de réseau étiqueté « IN » B. Branchez une extrémité du cable Ethernet à haut débit (inclus) au port du réseau étiqueté « OUT ». Branchez l'autre extrémité de ce cable à l'appareil réseauté (récepteur numérique, console deieux, etc.).

Remarque : Nous avons inclus des étiquettes pour les lignes « Network IN » (entrée réseau) et « Network OUT » (sortie réseau) pour mieux satisfaire les besoins généraux.

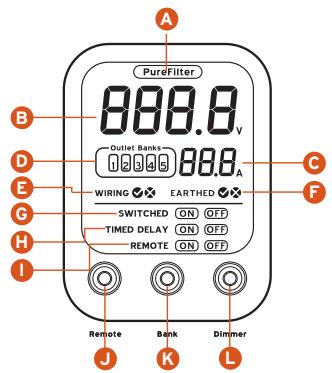

Panneau de commande central LCD

La console d'alimentation PureAV est munie d'un panneau de commande LCD avancé. La plupart des fonctions de la console d'alimentation peuvent être contrôlées à partir de cet écran.

A. Indicateur PureFilter - indique que le circuit multiphasé PureFilter fonctionne correctement. B. Voltmètre - affiche la tension d'entrée (la tension provenant de la prise murale de secteur vers la console d'alimentation). C. Ampèremètre - affiche le courant débité (la quantité de courant provenant [en ampères] des rangées de prises de la console d'alimentation). Vous pouvez désirer de regarder le courant sortant de toutes les rangées en même temps ou de rangées individuelles à l'aide de la touche « Bank Selector » (selecteur de rangée). D. Rangées de prises - affiche la ou les rangées actuellement sélectionnées afin de contrôler le courant de sortie (commandé par la touche « Bank »). E. Wiring - indique si la prise CA à laquelle est raccordée la console d'alimentation est bien câblée ou si le câblage est inversé.

• Wiring (câblage) ok.
• Les fils conducteurs sous tension et du neutre sont inversés. Voir la page 23 à la section « Dépannage » pour de plus amples informations.

F. Earth - indique si la console d'alimentation est branchée à une prise CA mise à la terre.

• Mise à la terre correcte. La prise murale de secteur est bien mise à la terre.
• Problème de mise à la terre. Cela indique que la prise murale de secteur est MAL mise à la terre. Voir page 22 de la section « Dépannage » pour de plus amples informations.

G. Switched Indicator - indique si les prises « commutes » sont en fonction (ON) ou hors fonction (OFF). H. Indicateur Timed Delay - indique que les prises avec délai sont mises en fonction (ON) après un délai. I. Indicateur Remote - indique si la fonction à distance est en fonction (ON) ou hors fonction (OFF) (commande par la touche « Remote »). J. Touche Remote - fait passer la console d'alimentation à l'état « Remote ON » lorsqu'elle est appuyée. Lorsque la console d'alimentation est à l'état « Remote ON », les prises programmées comme étant commutes sont mises en fonction ou hors fonction (ON/OFF) par le biais d'un signal externe distant (voir page 10).

Fonctionnement

Touche de sélection Bank (rangée) - permet de choisir les rangées de prises à contrôler ; appuyez plusieurs fois sur la touche pour choisir une seule rangée (Fig. 5a) ou toutes les rangées (Fig. 5b). L. Touche Dimmer (gradateur) - règle la luminosité du panneau de commande LCD ; appuyez plusieurs fois sur la touche pour modifier le niveau de luminosité.

Figure 5a

Figure 5b

Prise auxiliaire d'alimentation

La console d'alimentation est munie d'une prise d'alimentation auxiliaire à l'avant. Cette prise comporte un filtre antiparasites numérique et convient au branchement des caméscopes numériques, des appareils photo numériques, les lecteurs MP3, des consoles de jeux ou à tout périphérique portable ayant besoin d'une alimentation CA. Enlevez simplement le petit couvercle de la prise en le faisant glisser vers la droite (Fig. 6) et branchez le périphérique.

Remarque: La prise auxiliaire d'alimentation est commandée par les commutateurs à glissière de la « Bank 01 » (rangée 01) sur le panneau arrière de la console d'alimentation.

Figure 6

Caractéristiques techniques

Spécification	PF50
Caracteristique électriques	240V~13A/3120W
Poids du produit (kg)	7.1kg.
Dimensions du produit (mm)	435 x 329 x 153mm (LxWxH)
Nombre de prises	10 prises programmables
Longueur de câble	3M - SD1000
Cote en joules	8 750 J
Pointe de tension maximum	300 000 A
Temps de réponse	<1 nanoseconde
Protection coaxiale	3 entrées, 3 sorties
Protection du téléphone	1 entrée, 2 sorties
Protection Ethernet	1 entrée, 1 sortie
Protection contre les surcharges	Oui
Arrêt de sécurité de l'alimentation	≤ 196Vac ± 6Vac / ≥ 264Vac ± 6Vac

Console d'alimentation ne fournit pas de courant

• Vérifier que la console d'alimentation est branchée à une prise murale CA ajustée à la terre. Certaines prises exigent qu'un interrupteur mural soit mis en fonction pour alimenter la prise.
• Trop d'appareils sont branchés dans la console d'alimentation, ce qui surcharge l'unité et déclenche le disjoncteur de surcharge. La console d'alimentation n'est pas conçue pour gérer des charges de courant de plus de 13 ampères ou de 3120 watts. Essayer de débrancher certains appareils et de réinitialiser le disjoncteur situé à l'extrémité de la console d'alimentation.

Réinitialisation du disjoncteur : attendre au moins 10 minutes après le déclenchement du disjoncteur avant de tenter de le réinitialiser. Appuyer sur le bouton situé près du câble d'alimentation à l'arrière de l'unité à réinitialiser. L'alimentation devrait être remise à l'état aux prises de la console d'alimentation.

• Vos composants peuvent être branchés dans une prise « commandée par interrupteur » et que la prise n'est pas en fonction. Vérifier afin de s'assurer que l'indicateur « Switched ON » (en fonction) sur le panneau de commande est allumé. Si le voyant n'est pas illuminé, appuyez sur le bouton « Switched » à l'avant de la console d'alimentation jusqu'à ce que le voyant indicateur « Switched ON » soit allumé. L'alimentation doit maintenir être en fonction dans toutes les prises commutées.
• Les composants peuvent ne pas être en fonction. La console d'alimentation peut faire passer du courant mais si l'interrupteur d'alimentation du composant n'est pas en fonction, ce dernier ne peut pas être alimenté. Mettre l'interrupteur d'alimentation du composant en fonction.
• Les composants de protection contre la surcharge peuvent être expirés. La console d'alimentation est conçue pour cesser d'alimenter toutes les prises lorsque le circuit de protection contre les surcharges fonctionne mal ou a expiré. Appeler le Service à la clientèle de Belkin pour obtenir une assistance.
• La console d'alimentation peut être défectueuse. Appeler le Service à la clientèle Belkin Customer Service pour obtenir une assistance.

L'indicateur « earth fault » est allumé.

• Vérifier pour s'assurer que la console d'alimentation est branchée à une prise murale CA mise à la terre. Ne pas utiliser aucun adaptateur de prise.
• Si le voyant indicateur «Earth Fault » est toujours allumé, il s'agit d'un problème de mise à la terre du câblage. Le raccordement de la console d'alimentation à une prise qui n'est pas adéquatement mise à la terre n'est pas sûr et annule toutes les garanties de Belkin. Débrancher la console d'alimentation et consulter un electricien pour bien mettre à la terre la prise. Si la prise est bien mise à la terre et que l'indicateur «Earth Fault » est toujours allumé, il peut s'agir d'un mauvais fonctionnement de la console d'alimentation. Prière d'appeler le Service à la clientèle Belkin Customer Service pour obtenir une assistance.

L'indicateur « cross-wired » est allumé.

• Vérifier pour s'assurer que la console d'alimentation est branchée à une prise murale CA mise à la terre. Ne pas utiliser aucun adaptateur de prise.
• Cela indique que les fils conducteur sous tension et du neutre (L-N) sont inversés. Débrancher la console d'alimentation et consulter un électricien.

Pour toutes questions techniques ou de dépannage, veuillez prendre contact avec le Service à la clientèle de Belkin Customer Service au 00 800 22355460.

Glossaire des termes d'alimentation

Courant alternatif (CA) : Le courant qui passe habituellement dans les prises de courant de votre domicile. Il s’agit d’un courant électrique de forme sinusoidale qui oscille continuellement de bas en haut.

A: Abréviation d'ampère. Il s'agit d'une unité de courant électrique.

Courant continu (CC) Un courant électrique passant dans un seul sens. Le courant CC ne possède pas de forme d'onde.

Interférence électromagnétique (EMI) : Interférence électrique générée par les appareils et plusieurs autres composants électriques et qui provoque la dégradation de la qualité du son et des images dans les appareils audio et vidéo.

Mise à la terre : Un objet conducteur comme un fil qui est connecté à une position de potentiel de tension zéro. Les points de connexion communs sont des tiges de mise à la terre ou des tuyaux d'eau froide qui sont connectés à la terre.

Cote en joules : Une mesure de l'énergie électrique. Plus élevée est la cote en joules, plus importantes sont les surtensions électriques que peut absorber un appareil avant d'éprouver une défaillance.

Pointe de tension maximum : Le courant maximum (en ampères) qui peut être absorbé par un appareil avant d'éprouver une défaillance. Plus le maximum de la pointe de courant est élevé, plus est élevé le courant qu'un appareil peut absorber sans éprouver de défaillance.

Interférence radio (RFI) : Rayonnement électromagnétique qui est émis par les circuits électriques qui transportent des signaux changeants rapidement comme sous-produit de leur fonctionnement normal ; cela provoque une interférence ou un brouillage induit dans d'autres circuits.

Pointe : Une variation transitoire très rapide de tension ou de courant. Avec le temps, plusieurs variations transitoires de faible amplitude peuvent user ou provoquer la défaillance de composants.

Surtension : Une augmentation significative de la tension ou du courant au-dessus du niveau désigné dans un flux d'électricité.

Assurance belkin des matériels connectés

Belkin Limited garantit au consommateur d'origine ou à un autre utilisateur final de toute console d'alimentation PureAV que, pour la vie du produit, la console d'alimentation PureAV est libre de toute défectuosité de conception, d'assemblage, de matériaux ou de qualité d'exécution et réparera ou remplacera, à son gré, et sans frais, toute console d'alimentation PureAV défectueuse.

Belkin Limited réparera ou remplacera, à son gré, tout équipement (« équipement raccordé ») qui est endommagé par une surtension/pointe de tension transitoire ou un fouriement (« phénomène ») pendant qu'il est convenablement branché par le biais d'une console d'alimentation PureAV à une ligne d'électricité bien câblée avec une mise à la terre protectrice (« Assurance Belkin des matériels connectés »). (Dans le cas des modèles AP20500xx3M, AP21000xx3M, AP41000xx3M, la ligne téléphonique et le câble coaxial doivent être correctement branchés et installés).

Cette Assurance Belkin des matériels connectés est sujette aux limites et exclusions établies ci-dessous. Les garanties fournies ci-dessous ne portent pas préjudice aux droits du consommateur prévus en vertu des lois nationales en vigueur, ni aux droits du consommateur inhérents au contrat de vente ou d'achat à l'encontre d'un détaillant.

Belkin défraiera le coût, réparera ou remplacera l'équipement raccordé endommagé, à son gré, pour un montant égal à la juste valeur marchande de l'équipement endommagé ou un montant égal au prix d'achat original de l'équipement, selon le montant le moindre, jusqu'à un maximum établi ci-dessous.

Dans le cas du modèle AP20500xx3M (PF30), jusqu'à un maximum de E200 000

Dans le cas du modèle AP21000xx3M (PF40), jusqu'à un maximum de E300 000

Dans le cas du modèle AP41000xx3M (PF50), jusqu'à un maximum de E400 000

La juste valeur marchande de l'équipement est la valeur marchande courante d'un module ou de spécifications identiques ou semblables, tel que convenu par Belkin au moment de l'acceptation ou de l'approbation de la réclamation.

Belkin se réserve le droit de vérifier la console d'alimentation PureAV endommagée ainsi que l'emplacement où elle a été endommagée. Tous les frais d'expédition de la console d'alimentation PureAV de même que de l'équipement endommagé pour inspection seront initialement aux frais de l'acheteur. Belkin se réserve le droit de négocier les frais de réparation. Si Belkin détermine, à sa seule discrétion, qu'il est peu pratique d'expédier l'équipement endommagé à Belkin, Belkin peut désigner, à sa seule discrétion, une installation de réparation d'équipement pour inspecter et fournir un estimé des frais de réparation de cet équipement. Les frais, s'il y a lieu, d'expédition de l'équipement vers une telle installation de réparation et d'un tel estimé seront initialement aux frais de l'acheteur. L'équipement endommagé doit demeurer disponible pour inspection jusqu'à ce que la réclamation soit finalisée. Lorsque les réclamations sont réglées, Belkin Limited se réserve le droit d'être subrogé en vertu de toutes polices d'assurance existantes que peut posséder le demandeur.

Assurance belkin des matériels connectés

Toutes les garanties offertes aux présentes sont nulles et sans effet si la console d'alimentation PureAV a été mal installée, ALTERÉE ou si l'équipement raccordé n'a pas été utilisé conformément à des conditions normales de fonctionnement ou en vertu de toutes étiquettes ou instructions. Toutes les consoles d'alimentation PureAV doivent être branchées directement dans la source de courant et ne doivent pas être branchées en série avec d'autres barres d'alimentation, des onduleurs, d'autres parafoudres ou des câbles de rallonge. Une installation de ce type annule les garanties fournies aux présentes. L'Assurance Belkin des matériels connectés ne protège pas contre des calamités naturelles (autre que le foudroiement) comme les inondations, les tremblements de terre ou la guerre, le vandalisme, le vol, l'usure normale, l'érosion, la déplétion, l'obsolescence, l'abus, les dommages provoqués par des perturbations de basse tension (par ex. baisses ou affaissements de tension), un programme non autorisé ou une modification ou altération de l'équipement du système.

La présente garantie est la seule garantie de Belkin et il n'en existe pas d'autres, expresses ou implicites, y compris, sauf disposition expressément stipulée aux consommateurs, la garantie implicite à l'égard de la qualité marchande ou de la conformité à un usage particulier du produit. Belkin ne sera en aucun cas responsable des pertes directes ou indirectes, y compris les pertes commerciales, de profits, de service, de logiciels, d'information, de dommages à tout support informatique autre que le matériel ou des dommages ou de pertes causées à la propriété provenant de la vente ou de l'utilisation de toute console d'alimentation Belkin. Rien aux présentes ne sert à exclure ou à limiter la responsabilité de Belkin pour la mort ou les blessures du consommateur et résultat de la négligence de Belkin ou d'une présentation fallacieuse.

La garantie est uniquement valide pour le consommateur d'origine ou un autre utilisateur final du produit et ne confère aucun droit à toute autre personne. L'acheteur d'origine ou l'autre utilisateur final doit conserver la preuve d'achat originale ou la garantie de réparer ou de remplacer la console d'alimentation Belkin ainsi que l'Assurance Belkin des matériels connectés sont annulées. Toute réclamation en dommages découlant de l'Assurance Belkin des matériels connectés doit être représentée en-deçà de 15 jours de la date du phénomène et doit être accompagnée d'un reçu pour l'équipement endommagé ou bien l'Assurance Belkin des matériels connectés est annulée.

Cette garantie s'applique uniquement aux produits utilisés dans le pays de destination d'origine.

Assurance belkin des matériels connectés

Pour présenter une réclamation en vertu de l'Assurance Belkin des matériels connectés, vous devez exécuter les étapes suivantes :

1. Vous devez avoir la facture originale importante avec la date d'achat.
2. Prendre contact avec un représentant du service à la clientèle de Belkin Limited au 00 800 22355460 en-deçà de 15 jours de la date du phénomène.

Soyez prêt à fournir les informations suivantes :

a. Le numéro de pièces de la console d'alimentation PureAV. b. L'équipement qui était raccordé à la console d'alimentation PureAV au moment du phénomène. c. L'équipement qui a été endommagé au cours du phénomène et la portée des dommages. d. La date du phénomène. e. L'endroit où vous avez acheté la console d'alimentation PureAV. f. La date d'achat de la console d'alimentation PureAV.

1. Le représentant du Service à la clientèle Belkin vous donnera alors des directives sur la manière d'expédier l'équipement, la console d'alimentation PureAV utilisée lors du phénomène et la façon de présenter votre réclamation.

Belkin Ltd

Rushden, NN10 6GL, Royaume-Uni

[phone]

[phone] fax

Email: [e-mail]

www.belkin.com

www.pureav.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

[phone]

[phone] fax

Belkin B. V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Pays-Bas

[phone]

[phone] fax

Belkin GmbH

Hanebergstrasse 2

80637 Munich

Allemagne

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

[phone]

[phone] fax
