MODEM-ROUTEUR SANS FIL G - Modem/Routeur BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modem-routeur sans fil G
Norme Wi-Fi	802.11g
Vitesse maximale	54 Mbps
Ports Ethernet	4 ports Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	20 x 15 x 3 cm
Poids	500 g
Compatibilités	Compatible avec les appareils Wi-Fi 802.11b/g
Fonctions principales	Partage de connexion Internet, sécurité WPA/WPA2, filtrage d'adresses MAC
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Sécurité	Support de sécurité WEP, WPA, WPA2
Informations générales	Idéal pour les petites maisons ou bureaux, installation facile

FOIRE AUX QUESTIONS - MODEM-ROUTEUR SANS FIL G BELKIN

Comment réinitialiser mon modem-routeur Belkin ?

Pour réinitialiser votre modem-routeur Belkin, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine par défaut.

Comment changer le mot de passe de mon réseau sans fil ?

Pour changer le mot de passe de votre réseau sans fil, connectez-vous à l'interface de gestion du routeur en entrant l'adresse IP du routeur dans votre navigateur (généralement 192.168.2.1). Connectez-vous avec vos identifiants, puis allez dans les paramètres sans fil pour modifier le mot de passe.

Que faire si je ne peux pas me connecter à Internet ?

Si vous ne pouvez pas vous connecter à Internet, vérifiez d'abord les câbles de connexion. Assurez-vous que le modem est allumé et que tous les voyants sont allumés. Si le problème persiste, essayez de redémarrer le modem-routeur et vérifiez votre connexion auprès de votre fournisseur d'accès Internet.

Comment vérifier l'état de ma connexion sans fil ?

Pour vérifier l'état de votre connexion sans fil, connectez-vous à l'interface de gestion du routeur via votre navigateur web. Allez dans la section 'État' ou 'Sans fil' pour voir les appareils connectés et la force du signal.

Pourquoi mon modem-routeur Belkin est-il lent ?

La lenteur de votre modem-routeur Belkin peut être causée par plusieurs facteurs, tels que la congestion du réseau, trop d'appareils connectés ou une mauvaise réception du signal. Essayez de réduire le nombre d'appareils connectés ou déplacez le routeur dans un endroit central pour améliorer la réception.

Comment configurer le contrôle parental sur mon modem-routeur Belkin ?

Pour configurer le contrôle parental, connectez-vous à l'interface de gestion du routeur, allez dans la section 'Contrôle parental' et suivez les instructions pour bloquer des sites web ou limiter le temps d'accès pour certains appareils.

Mon modem-routeur ne se connecte pas automatiquement au réseau. Que faire ?

Si votre modem-routeur ne se connecte pas automatiquement, vérifiez les paramètres de votre connexion Internet dans l'interface de gestion. Assurez-vous que les informations de connexion sont correctes et que le mode de connexion est bien configuré. Si nécessaire, redémarrez l'appareil.

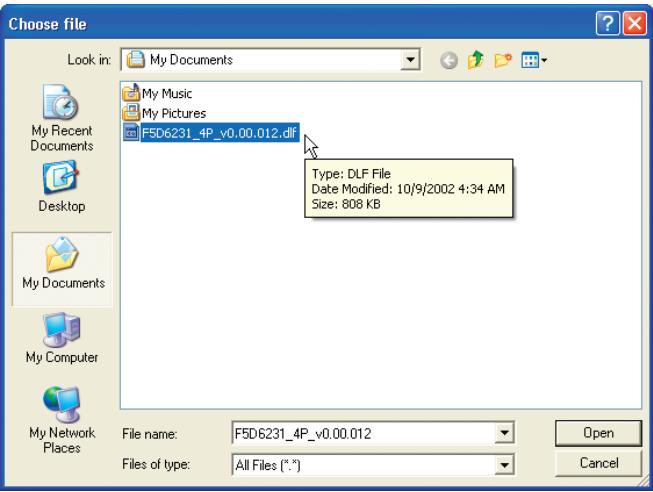

Comment mettre à jour le firmware de mon modem-routeur Belkin ?

Pour mettre à jour le firmware, connectez-vous à l'interface de gestion du routeur, allez dans la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version disponible.

MODE D'EMPLOI MODEM-ROUTEUR SANS FIL G BELKIN

Modem-routeursans fil G

Manuel de l'utilisateur

PM01218ea F5D7634-4

ENGLISH

FRANÇAIS

DEUTSCH

NEDERLANDS

ESPANOL

ITALIANO

TABLE DES MATIÈRES

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1 Introduction 1
Ca racteristiques du produit. 2
Avantages d'un réseau domestique 4
Les avantages d'un réseau sans fil à domicile de Belkin. 4
2. Assurez-vous de posseder le matériel suivant. 5
Contenu de l'emballage 5
Configuration requise. 5
Configuration requise pour l'assistant d'installation 5
Paramètres Internet 6
3 Presentation de votre routeur 7
4 Branchement et configuration de la routeur 10
Étape 1: Branchement du matériel 10
Étape 1.1 : Nouvelle configuration 11
Étape 1.2 : Remplacement d'un modem ou d'un modem-routeur existant 12
Étape 2: Configuration du routeur - Executez l'assistant d'installation. 13
5 Configuration manuelle du routeur 21

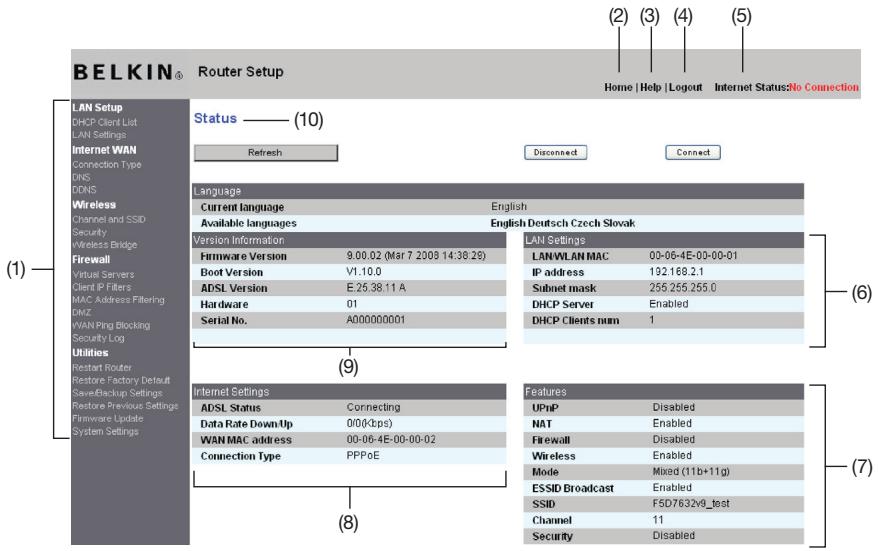

Faites reconnaissance avec l'interface-utilisateur basée sur navigateur Web 21
Modification des paramètres de réseau local (LAN). 24
LiSTE de Clients DHCP 26
Internet WAN. 26
Type de Connexion 26
Sans fil. 31

Chiffrement/sécurité 33
Amplification du signal et passerelle 39
Pare-feu. 41
Utilaires 47
6 Configuration manuelle des adaptateurs reseau 56
7 Paramétres de navigateur recommends 61
8Dépannage 63
Informations à propos de l'Assistance technique. 75
9Dépannage 76
Annexe A : Glossaire 76
Annexe B : Facteurs à considérer pour l'installation et la mise en route 82
10 Information. 85

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

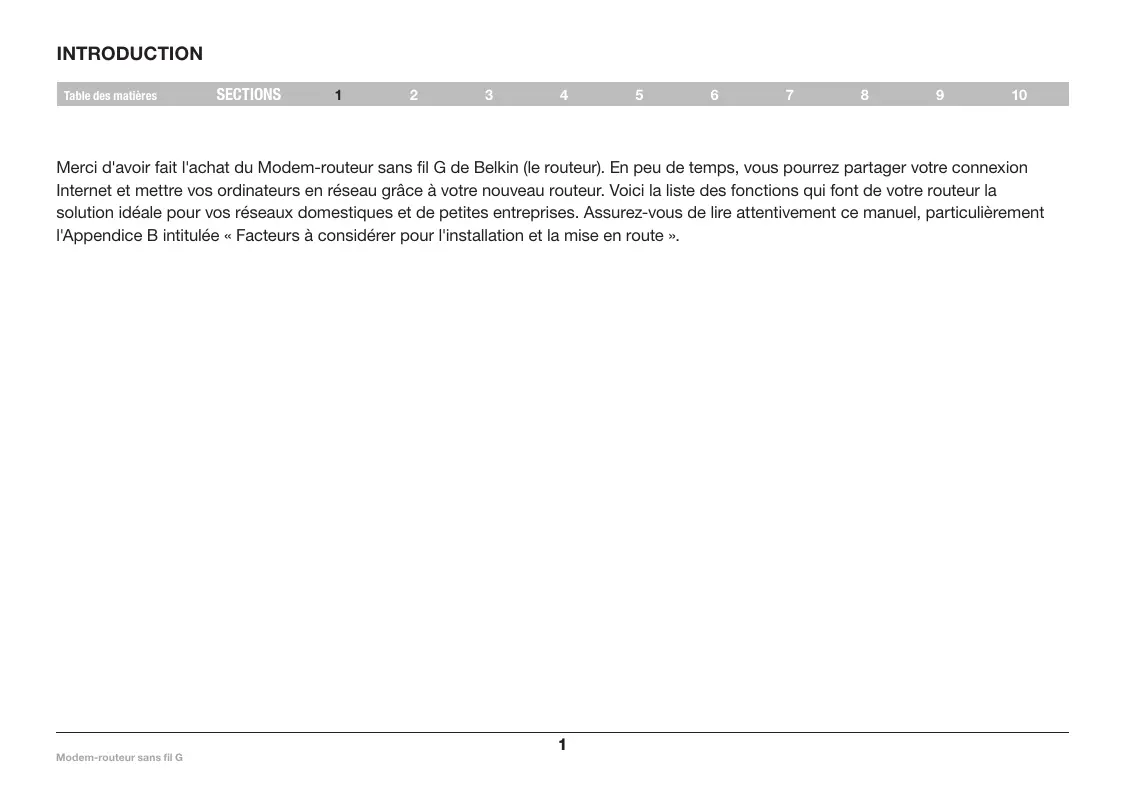

Merci d'avoir fait l'achat du Modem-routeur sans fil G de Belkin (le routeur). En peu de temps, vous pourrez partager votre connexion Internet etmettre vos ordinateurs en reseau grace ayer nouveau routeur.Voici la liste des fonctions qui font deyer routeur la solution ideale pour vos reseaux domestiques et de petites entreprises. Assurez-vous de dire attentivement ce manuel, particulierement I'Appendice B intitulée « Facteurs a considérer pour l'installation et la mise en route »

\section*{Caracteristiques du produit}

Compatible avec les ordinateurs PC et Mac

Le routeur prend en charge divers environnements réseau, notamment Mac OS® 8.x, 9.x, X v10.x, AppleTalk®, Linux®, Windows® 95, 98SE, Me, NT®, 2000, XP, Vista® et plus encore. Tout ce dont vous avez besoin est un navigateur Internet et un adaptateur réseau prenatal en charge le TCP/IP (le langage standard de l'Internet).

Voyants DEL du panneau avant

Les voyants DEL du panneau avant du routeur indiquent quelles fonctions sont en opération. D'un seul coup d'eel vous saurez si votre routeur est connecté à l'Internet. Cette fonction élimine la nécessité de logiciels ou de procédures de surveillance d'état avancés.

Interface utiliseur avancée basée sur le Web

Vous pouvez configurer les fonctions avancées du routeur facilement par le bias de votre navigateur Web, sans devoir installer de logiciels supplémentaires. Il n'a pas de disques à installer ou à conserver et, mieux encore, vous pouvez apporter des modifications et exécuter des fonctions de configuration à partir de n'importe lequel ordinateur du réseau, rapidement et facilement.

Switch 10/100 à 4 Ports intégré

Le routeur dispose d'un switch réseau 4 ports intégré afin que vos ordinateurs filaires puissant partager imprimantes, données, fichiers MP3, photos numériques et bien d'autres. Le switch dispose d'une détction automatique pour régler la vitesse des unités qui lui sont connectées. Il transfère simultanément les données entre les ordinateurs et Internet sans interruption ni consommation de ressources.

Point d'accès sans fil 802.11g intégré

La nouvelle technologie sans fil 802.11g vous procure une vitesse réseau tout pres de cinq fois supérieure à la norme actuelle Wi-Fi (802.11b), soit 54 Mbps.

DHCP (Dynamic Host Configuration Protocol) intégré

Le protocole DHCP (Dynamic Host Configuration Protocol) intégré rend la connexion au réseau aussi simple que possible. Le serveur DHCP attribuera des adresses IP automatiquement à chaque ordinateur, de façon à ce qu'il n y aura pas besoin d'un réglage complexe du réseau.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Partage d'adresse IP par NAT

La Traduction d'Adresse Résseau (Network Address Translation - NAT) représentée le procédé employé par le routeur pour partager avec les ordinateurs de votre réseau l'adresse IP unique fournie par votre FAI.

Pare-feu SPI

Votre routeur possede un pare-feu afin de proteggerYOUR reseau contre une multitude d'attaques provenant de pirates informatiques, incluant l'usurpation d'adresse IP,le Land Attack,Le Ping de la Mort (Ping of Death - PoD),le Smurf Attack, I'attaque par Deni de Service (Denial of Service - DoS),I'IP with zero length,le TCP Null Scan,le SYN flood,le UDP flooding, le Tear Drop Attack,I'ICMP defect,le RIP defect,et le fragment flooding.

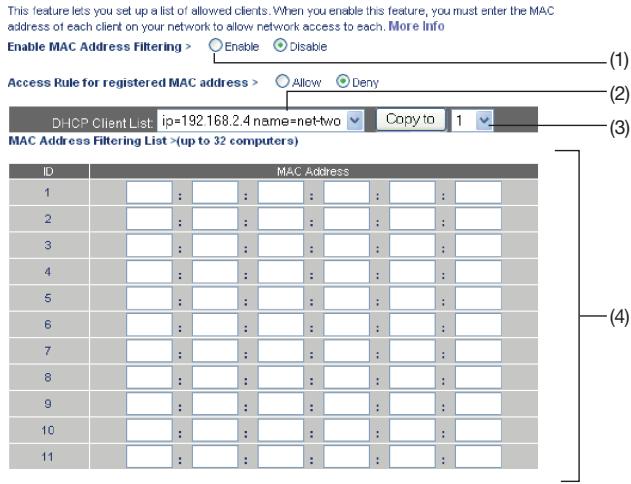

Filtrage des adresses MAC

Pour augmenter la sécurité, vous pouvez définir une liste d'adresses MAC (identificateurs de client unique) à qui est permis l'accès au réseau. Chaque ordinateur dispose de sa propre adresse MAC. Il vous suffit d'entrez ces adresses dans une liste grâce à l'interface utilisateurs basée sur le Web afin de contrôler l'accès à votre réseau.

Compatibilité Universal Plug & Play (UPnP)

L'UPnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP.

Prise en charge RPV Pass-Through

Si vous vous connectez à votre réseau d'entreprise à partir de la maison par une connexion RPV, votre routeur permettra à vos ordinateurs RPV de passer à travers le réseau et de rejoindre le réseau de votre entreprise.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Avantages d'un réseau domestique

Grçâe à nos instructions pas à pas, votre réseau domestique Belkin vous permettra de :

• Partagez une connexion Internet à large bande avec tous les ordinateurs de votre domicile
  Partagez des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile

• Partage d'une imprimante avec toute la famille

Partager des documents, des fichiers de musique et video, ainsi que des photos numériques.
- Emmagasiner, récapérer et copier des fichiers d'un ordinateur à un autre
- Simultanément jouer à des jours en ligne, consulter une messagerie électronique et discuter

Avantages d'un réseau sans fil

La Mobilité - nul besoin de confiner votre ordinateur à une seule piece.
Vous pourrez maintainant travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par votre réseau sans fil

Installation simple - l'assistant d'Installation de Belkin vous facilitte la vie

Polyvalence - accedez à des imprimantes, des ordinateurs ou d'autres péripériques réseau de partout à votre domicile

Possibilité d'expansion - l'endetue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'endetre votre réseau afin d'y inclure des périphériques tels que des imprimentes ou des consoles de jeu

Aucun câblage nécessaire - plus besoin d'effectuer de câblage fastidieux et disponiblex

Reconnaissance de l'industrie - choisissez parmi une gamme etendue de produits de mise en réseau interoperables.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Contenu du coffret

Modem-routeur sans fil G
Guide d'installation rapide
Cordon téléphonique RJ11 - Gris
Cable reseau Ethernet RJ45 - Jaune
Filtre ADSL*
- Bloc d'alimentation
- Manuel de l'utilisateur et logiciel assistant d'installation Belkin sur CD-ROM

*Le filtré ADSL varie d'un pays à l'autre. S'il n'est pas inclus, vous devrez en acheter un.

Configuration requise

• Une connexion ADSL active avec une prise téléphonique pour y brancher le routeur
  Au moins un ordinateur doté d'une carte d'interface réseau (CIR) et un navigateur Internet installé et configuré
• Protocole réseau TCP/IP installé sur chaque ordinateur relié au routeur
• Aucun autre serveur DHCP sur votre réseau local assignant des adresses IP aux ordinateurs et aux dispositifs

Configuration requise pour l'assistant d'installation

Un PC sous Windows® 2000, XP ou Vista®; ou Mac OS® X v10., v10.5
- Proceseur 500 MHz et 128 Mo RAM minimum
- Navigateur Internet

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Paramètres Internet

l rour.

• Protocole de connexion à Internet : (PPPoE, PPPoA, IP dynamique, IP fixe)
• Méthode de multiplexage ou encapsulation : (LLC ou VC MUX)
• Circuit virtuel : VPI (Virtual Path Identifier) ___ (un chiffre compris entre 0 et 255)
• VCI (Virtual Channel Identifier) __ (un chiffre compris entre 1 et 65535)
  Pour les utilisateurs PPPoE et PPPoA: Nom d'utilisateur du compte ADSL et mot de passer
  Pour les utilisateurs avec adresse IP fixe: Adresse IP

Masque de sous-réseau

Serveur de passerelle par défaut

• Adresse IP du serveur de nom de Domaine . . ___. (si vous FAI vous en a fourni un)

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Le routre a eté concu pour être placé sur une surface de travail. Tous les cables sortent de la partie arriere du routre, pour une gestion aisée de ceux-ci. Les voyants DEL visibles à l'avant du routre vous fournissant des informations sur l'activité et l'état du réseau.

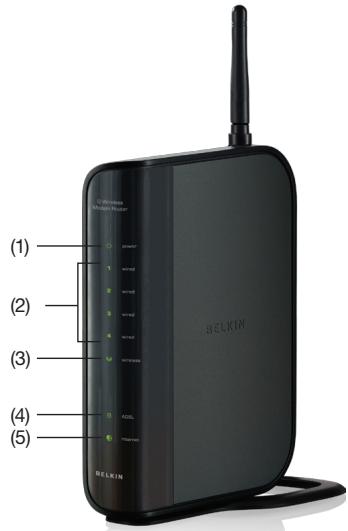

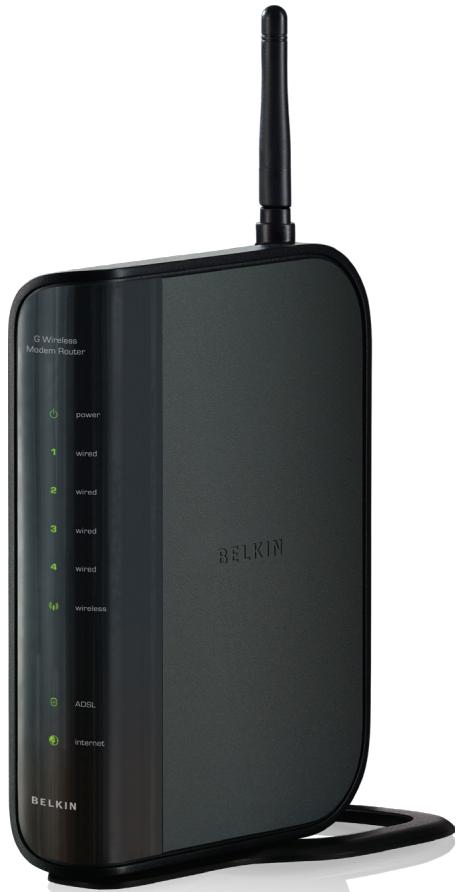

L'illustration montre la face avant du routeur :

Voyants lumineux

Ce routeur possède huit voyants sur le panneau avant, tels que décrits dans le tableau ci-dessous (de haut en bas):

1. Alimentation ( ) - vert

Éteint	Mise hors tension
Solide	Mise sous tension

2.LAN1-LAN4 -vert

ÉTEINT	Hors tension ouaucun opérateur Ethernetpresents
Clignotant	Opérateur Ethernetpresents etdonnéestransmises parle port Ethernet
Solide	Opérateur Ethernetpresents

3. Sans fil vert

ÉTEINT	Hors tension ouaucun signal radioscarte WLANabsenteoumauvaisfonctionnementde cels-ci)
Clignotant	Trafic en cours au niveau de l'interface LAN sans fil
Solide	Interface LAN sans fil prêteà l'emploi

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

4.ADSL -vert

ÉTEINT	Hors tension ou connexion ADSL connectée physique
Clignotant	Protocole de contrôle du flux ou phase de synchronisation et d'établissement en cours
Solide	Connexion de la ligne ADSL OK

1. Internet -vert

ÉTEINT	Connexion Internet
Clignotant	Transmission ou réception de données
Solide	Connecté à l'Internet

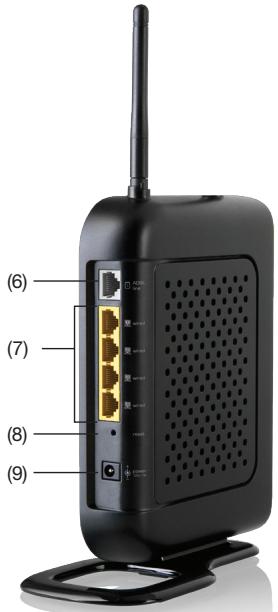

Face arrière

L'illustration suivante montre la face arrêté de votre routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

6. Ligne ADSL

Ce port sert au branchement de votre ligne ADSL. Branchez votre ligne ADSL à ce port.

7. Ports Ethernet

Les ports réseau sont de type RJ45, avec auto-négociation 10/100. Les portss sont numérotes de 1 à 4. Ces portss correspondant aux voyants situés à l'avant du routeur. Branchez vos ordinateurs ou tout autre péripérisque réseau à l'un de ces portss.

8. Bouton de réinitialisation

Le bouton de réinitialisation s'utilise dans les rares cas où votre routeur fonctionne de façon incongrue. La réinitialisation du routeur rétablit son fonctionnement normal, tout en conservant les paramètres enregistrrés. Vous pouvez également rétablier les paramètres par défaut du fabricant à l'aide du bouton de réinitialisation. Vous pouvez utiliser le rétablissement des paramètres par défaut lorsque vous avez oublé votre mot de passer.

a. Réinitialisation du routeur

Appuyez sur le bouton « Reset [Réinitialisation] » et maintenez-le enforcé pendant 1 seconde, puis relâchéze-lé. Lorsque le voyant « Alimentation/Prêt » est allumé en continu, la réinitialisation est terminée.

b. Rétabillisement des paramètres par défaut d'usine

Appuyez sur le bouton « Reset [Réinitialisation] » et maintenez-le enforcé pendant 20 secondes, puis relâchéze-le. Lorsque le voyant « Alimentation/Prêt » est allumé en continu, la réinitialisation est terminée.

9. Prise d'alimentation

Branchez le bloc d'alimentation fourni sur cette prise. L'utilisation de tout autre bloc d'alimentation peut endommager votre routeur.

Assistant d'installation

Belkin fournit son assistant d'installation pour faciliter l'installation du routeur. Utilisez-le pour installer votre routeur en un tournemain. L'assistant d'installation exige que vous ordinateur Windows 2000, XP ou Vista soit connecté directement à la ligne ADSL et que la connexion Internet soit active et fonctionnelle au moment de l'installation. Si elle ne l'est pas, vous doivent utiliser la méthode décrite à la section « Autre méthode de configuration » de ce manuel pour configurer le routeur. En outre, si vous utiliser un système d'exploitation autre que Windows 2000, XP ou Vista, ou Mac OS X, vous doivent aussi utiliser la méthode « Autre méthode de configuration » décrite dans ce même Manuel pour pouvoir configurer le routeur.

Étape 1: Branchement du matériel

Nouvelle installation du routeur

Suivez la procEDURE suivante si vous ne remplacez pas un modem existant. Si vous remplacez un modem existant, passez à la section suivante, « Remplacement d'un modem ou d'un modem-routeur existant »

Sortez le routeur de son emballage et place-le a cote de votre ordinateur. Redressez l'antenne du routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

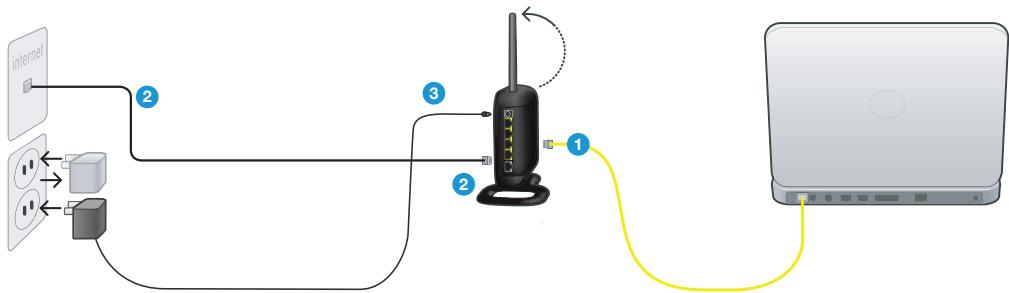

1.1 Nouvelle configuration

Suivez la procEDURE suivante si vous ne remplacez pas un modem existant. Si vous remplacez un modem existant, passez à la section suivante, « Remplacement d'un modem ou d'un modem-routeur existant »

1. Repérez le cable RJ45 jaune fourni avec votre routeur. Branchez-le à l'un des portes jaunes « Wired Computers [ordinateurs filaires] » à l'arrière de votre routeur. Branchez l'autre extrémité au port réseau à l'arrière de votre ordinateur.

2. Repérez le cordon téléphonique gris RJ11. Branchez-le au port gris « ADSL » à l'arrête de toute routeur. Branchez ensuite l'autre extrémité à votre connexion ADSL (prise murale ou filtrte ADSL).

Remarque: Certains connexions ADSL nécessitant l'utilisation d'un cadre. Voite FAI peut vous renseigner a ce sujet. Belkin foumt un cadre pour les régions où l'utilisation d'un cadre est généralement requis. Il se peut que ce cadre ne soit pas dans la boîte que vous venez d'acheter.

1. Branchez le bloc d'alimentation fourni avec votre routeur au port noir « alimentation » à l'arrête de votre routeur.

2. Patientez 20 secondes pendant le démarrage du routeur. Jetez un œil aux voyants à l'avant du routeur. Assurez-vous que les voyageurs « alimentation » et « LAN (1-4) » soient allumés de couleur verte.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

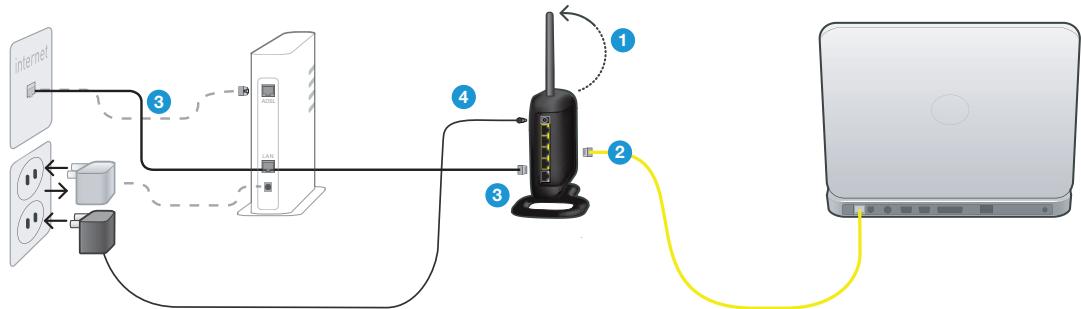

1.2 Remplacement d'un modem ou d'un modem-routeur existant

Suivez la procedure suivante si vous remplacez un modem ou un modem-routeur avec votre nouveau routeur Belkin.

1. Sortez le routeur de son emballage et place-le a coto de votre ordinateur. Redresse les antennes du routeur.

2. Repérez le cable qui reliée votre ordinateur à l'ancien modem. Débranchece ce cable de votre ancien modem et branchez-le dans l'un des ports jaunes (« ordinateurs filaires ») à l'arrêt du routueur.

3. Repérez le cable qui reliée votre ancien modem à la prise murale ADSL. Débranche-les de votre ancien modem et branche-les au port gris « ADSL » à l'arrête de votre routeur.

4. Branchez le bloc d'alimentation fourni avec votre routeur au port noir « alimentation » à l'arrête de votre routeur.

5. Patientez 20
   seconds pendant le démarriage du routeur. Jetez un œil aux voyants à l'avant du routeur. Assurez-vous que les voyageurs « alimentation » et « LAN (1-4) » soient allumés de couleur verte.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

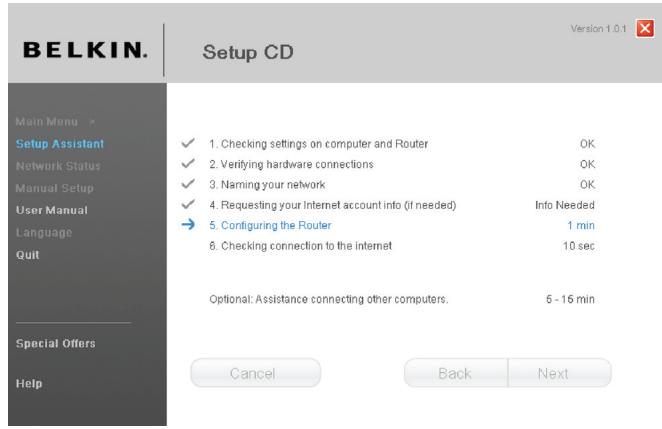

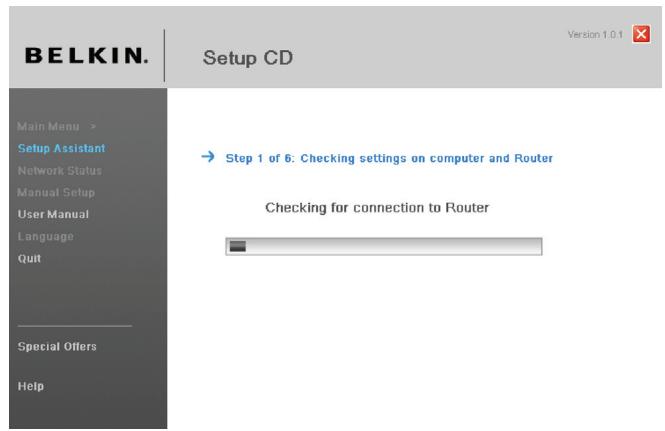

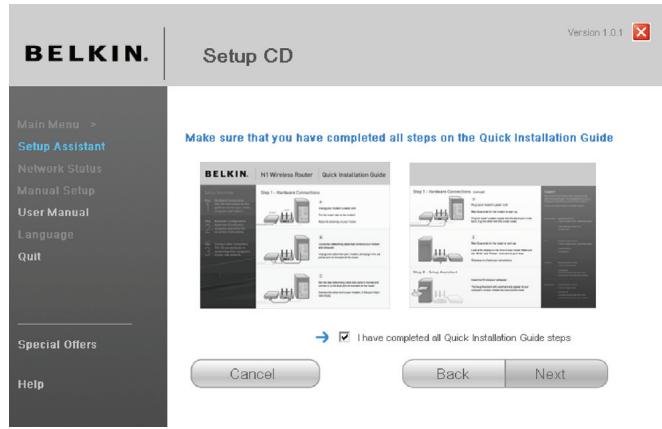

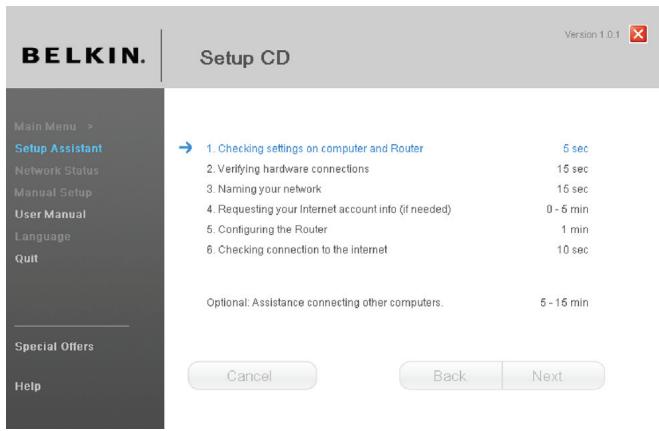

Étape 2 : Configuration du routeur – Exécutez l'assistant d'installation

1. Arrêtez tout programme en exécution sur l'ordinateur en ce moment.
   Éteignez tout logiciel de pare-feu ou de partage d'accès à Internet sur l'ordinateur.
2. Insérez le CD dans l'ordinaireur. L'assistant d'installation apparait automatiquement à l'écran dans les 15 secondes. Cliquez sur « Go [Aller] » pour exécuter l'assistant d'installation. Suivez les instructions.

IMPORTANT : Exécutez l'assistant d'installation à partir de l'ordinateur connecté directement au routeur à l'Etape 1, 1.1.

BELKIN.

Setup CD

Version 1.0.1

Welcome!

English

Français

Deutsch

Espanol

Italiano

Nederland

中文简体

中文[繁體]

日本語

中国

Remarque aux utilisateurs de Windows : Si l'assistant d'installation ne s'execute pas automatiquement,CHOISSEZ VOIRE le lecteur de CD-ROM a partir de « My Computer [Poste de Travaill ] » , et clique deux fois sur le fichier appelé « SetupAssistant » sur le CD-ROM.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

2.1 Choisissez le pays.

Choisissez votre pays à partir de la liste déroulante. Cliquez sur « Begin [Commencer] » pour continuer.

2.2 Écran de confirmation.

Assurez-vous d'avoir complété toutes les étapes du GIR et cochez la case située à droite de la flèche. Cliquez sur « Next [Suivant] » pour continuer.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

2.3 Écran de progression

L'assistant: L'assistant d'installation vous montre un écran de progression chaque fois qu'une étape est complétée.

2.4 Vérification des paramètres

L'assistant examine maintainant les paramètres de l'ordinateur et recueille les informations nécessaires pour terminer la connexion du routé à Internet.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

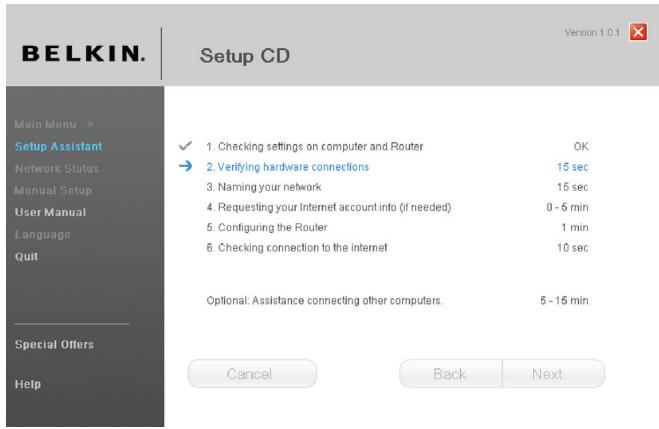

2.5 Verification des connexions physiques

L'assistant L'assistant

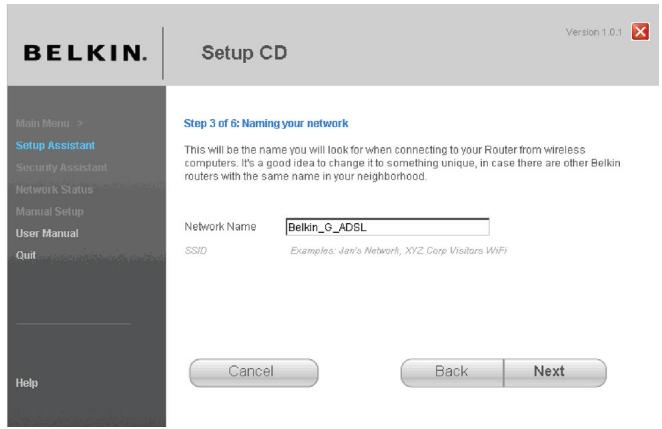

2.6 Attribution d'un nom à votre réseau sans fil.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

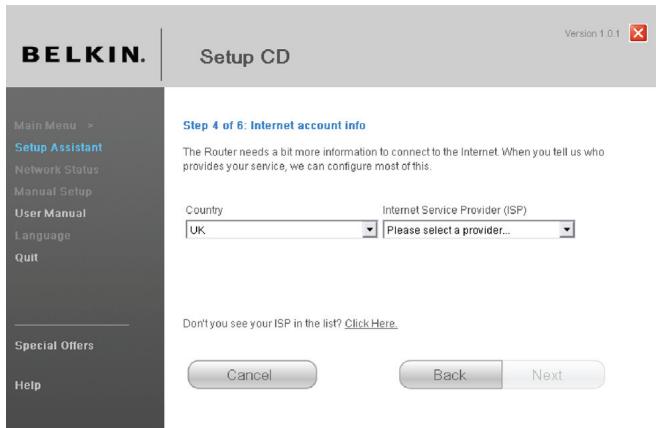

2.7 Recherche des informations relatives à votre compte Internet (si besoin).

Si la connexion à votre compte Internet requiert l'utilisation d'un nom d'utilisateur et d'un mot de passer, vous verrez un écransemblable à celui ci-dessous. Choisissez votre pays ou votre FAI dans les boîtres de sélection.

2.8 Configuration du routeur.

L'assistant d'installation configure maintainant votre routeur en envoyant des données à celui-ci et en le redémarrant. Attende les instructions qui apparaissent à l'écran.

Remarque : Il est important de ne débrancher aucun cable ou de ne pasmettre le routeur hors tension pendant le redémarrage. Sinon, le routeurpourraisubir des dommages irréversibles.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

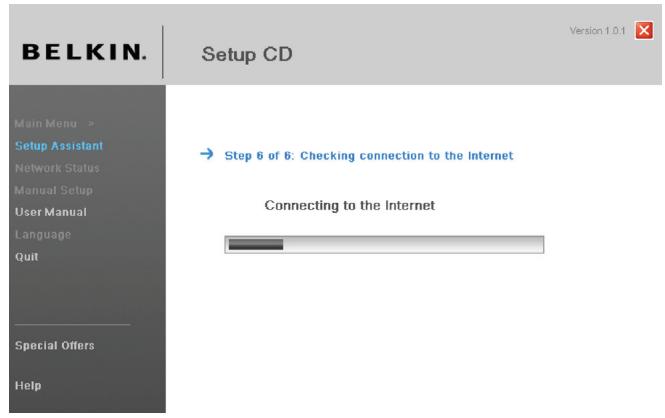

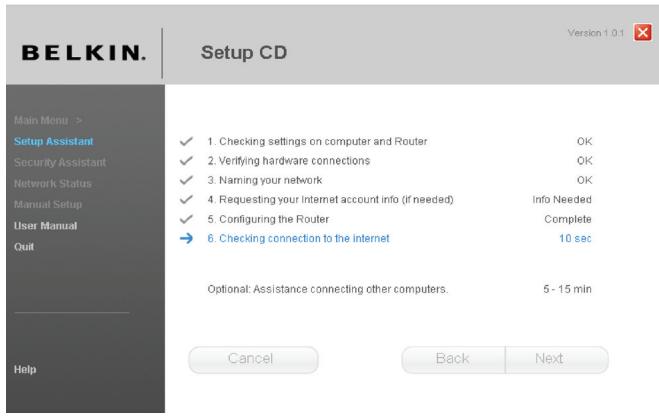

2.9 Verification de la connexion à Internet.

La configuration est presque terminée. L'assistant d'installation vérifie maintainant libre connexion à l'Internet.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Felicitations

Vouvas est terminé l'installation de votre nouveau routeur Belkin. Vous verrez l'écran de Félicitations lorsque votre routeur peut se connecter à l'Internet. Vous pouces commencer à naviguer en langant votre navigateur et en visiterant un site Web.

Vous pouvez vous servir de l'assistant d'installation pour configurer vos ordinateurs filaires ou sans fil pour la connexion à l'Internet en cliquant sur « Next [Suivant] ». Si vous decide d'ajouter des ordinateurs à votre routeur plus tard, choisissez « Exit the Assistant [Quitter l'assistant] » puis sur « Next [Suvant] »

BELKIN.

Setup CD

Version 1.0.1

Main Menu >

Setup Assistant

Network Status

Manual Setup

User Manual

Language

Quit

Special Offers

Help

Si l'assistant n'a pas ete en mesure d'étabir une connexion à l'Internet, vous verrez cet écran. Suivez les instructions à l'écran pour effectuer les étapes de la résolution de problèmes.

BELKIN.

Setup CD

Version 1.0.1

Main Menu

Setup Assistant

Network Status

Manual Setup

User Manual

Language

Quit

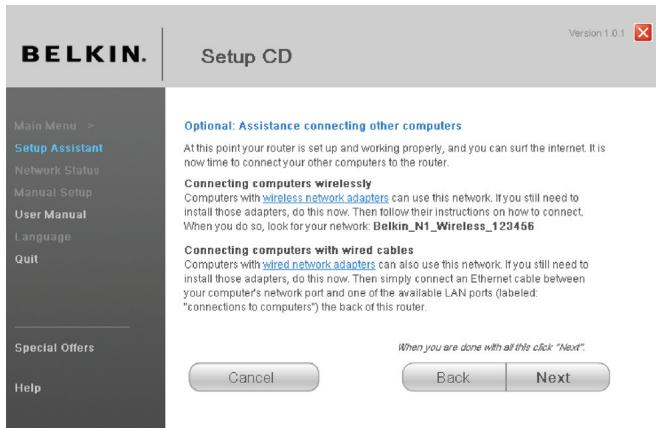

2.10 Facultatif : Aide pour la connexion d'autres ordinateurs

Cette étape facultative vous aidera à connecter d'autres ordinateurs filaires ou sans fil à votre réseau. Suivez les instructions qui apparaissent à l'écran.

Après avoir vérifié la connexion de vos ordinateurs filaires et sans fil, votre réseau est prét. Vous pouvez maintainer naviguer sur Internet. Cliquez « Next [Suivant] » pour returner au menu principal.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Faites reconnaissance avec l'interface-utilisateur basée sur navigateur Web

La page d'accueil vous montre un aperçu de l'état du routeur et de ses paramètres. À partir de cette page, vous pouvez rejoindre toutes les pages ayant trait à la configuration.

Utilisation de la gestion basée sur navigateur

Après avoir configuré ajustement le PC hôte, lancez votre navigateur Web et entreprises l'adresse IP privée du réseau dans le champ d'adresse URL: « 192.168.2.1 » etclistiquez ensuite sur « Enter »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Raccourcis de navigation

Voupeuze passer a n'importe quelle autre page de l'IU en cliquant directement sur ces raccourcis. Les raccourcis sont classés par catégories et groupés à l'aide d'onglets pour faciliter l'accès à un paramètre particulier. En cliuant sur le titre de chaque onglet, vous verrez une courte description des fonctions classées sous cet onglet.

2. Bouton Accueil

Le bouton « Accueil » est disponible à chaque page de l'IU. Enclinquant sur ce bouton, vous retournez à la page d'accueil.

3. Bouton Aide

Le bouton « Aide » vous permet d'acceder aux pages d'aide du réseau. Vous pouvez également obtenir de l'aide sur de nombreuses pages. Pour cela, cliquez sur « More info [Plus d'infos] » en regard de certaines sections de chaque page.

4. Bouton Connexion/Déconnexion

Ce bouton vous permet d'ouvrir ou de fermer une session sur le réseau en appuyant sur un bouton. Lorsque vous estes connecte au réseau, ce bouton indique «Logoutn [Déconnexion] ». La connexion au réseau vous transportera vers une page de connexion séparée, où vous dévrez entre un mot de passer. Lorsque vous estes connecté au réseau, vous pouvez apporter des modifications aux paramètres. Une fois les modifications apportées, vous pouvezvous déconnecter du réseau. Pour cela, cliquez sur le bouton «Logoutn [Déconnexion] ». Pour plus d'informations sur la connexion au réseau, reportez-vous à la section « Connexion au réseau »

5. Indicateur de I'etat de l'Internet

Cet indicateur est visible sur toutes les pages du routeur, et montre l'état de la connexion du routeur. Lorsqu'il indique « connection OK [Connexion OK] » en VERT, le routeur est connecté à Internet. Lorsque le routeur n'est pas connecté à Internet, l'indicateur affiche « No connection [Pas de connexion] » en ROUGE. Lorsque vous apportez des modifications aux paramètres du routeur, l'indicateur est mis à jour automatiquement.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

6. Paramètres LAN

Montre les réglages du côte du réseau local (Local Area Network - LAN) du routeur. Des modifications aux paramétres peuvent être effectuees enclistuant sur le raccourci « LAN » à la gauche de l'écran.

7. Fonctions

Montre l'état de la NAT, du pare-feu et des fonctions sans fil du routeur. Pour modifier ces paramétres, cliquez sur l'un des liens ou sur le lien de navigation rapide sur la partie gauche de l'écran.

8. Paramètres Internet

Indique les paramètres Internet/WAN du routeur connecté à l'Internet. Vous pouvez modifier les paramètres en cliquant sur le raccourci de navigation « Internet/WAN » à la gauche de l'écran.

9. Information sur la version

Montre les versions du micrologiciel, du code de démarrage, du matériel, ainsi que le numéro de série du routeur.

10. Nom de la page

La page sur laquelle vous vous trouvez peut être identifiée par ce nom. Ce manuel refère parfois au nom de ces pages. Par exemple, «LAN > LAN Settings [LAN > Paramètre LAN] » refère à la page « LAN Settings [Paramétres LAN] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Modification des paramètres de réseau local (LAN)

Tous les paramètres de réseau local (LAN) du routeur peuvent être visualisés et modifiés ici.

Paramètres LAN

Pour acceder à page d'accueil de l'onglet LAN (réseau local) (A), cliquez sur le titre de celui-ci. Vous y trouvrez une courte description des fonctions. Pour afficher les paramètres ou modifier n'imprime quel de ces paramètres de réseau local, cliquez sur « LAN Settings [Paramètres de réseau local »(B) ou pour afficher la liste des ordinateurs connectés, cliquez sur « DHCP Client List [Liste des clients DHCP] » (C).

BELKIN

Router Setup

L' « Adresse IP » représenté l'adresse IP interne du routeur. L'adresse IP par défaut est « 192.168.2.1 ». Pour acceder à l'Interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregister les modifications] ». L'adresse IP可以选择 doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables :

192.168.x.x (ou x est un nombre compris entre 0 et 255)

10.x.x.x (ou x est un nombre compris entre 0 et 255)

Masque de sous-reseau

Il n'est pas nécessaire de modifier le masque de sous-réseau. Il consiste en une fonction avancée unique à votre routeur.

Server DHCP

Le serveur DHCP rend la mise en œuvre d'un réseau très simple, en attribuant automatiquement des adresses IP à tous les ordinateurs du réseau. La valeur par défaut est « ON [Activé] ». La fonction de serveur DHCP peut être désactiver si nécessaire. Toutfois, si vous désactive le Serveur DHCP, vous devrez entre manuellement une adresse IP fixe pour chacun des ordinateurs de votre réseau. Pour désactiver le serveur DHCP, sélectionn « Off [Désactivé]», puis cliquez sur « Apply Changes [Enregister les modifications]».

Plage d'adresses IP

Il s'agit de l'ensemble d'adresses IP réservé pour l'attribution dynamique aux ordinateurs du réseau. Pour changer ce nombre, entreprises de nouvelles adresses IP de début et de fin, puis cliquez sur « Apply Changes [Enregister les modifications] » L'adresse IP de départ doit être inférieure en nombre à l'adresse IP d'arrivée.

Durée d'autorisation

La durée pendant laquelle le serveur DHCP réservera l'adresse IP pour chaque ordinateur. Nous vous conseillons de laisser la durée d'autorisation à « Forever [Toujours] ». La valeur par défaut est « Forever [Toujours]», ce qui signifie que chaque fois que le serveur DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l'ordinateur. La prédéfinition d'une durée d'autorisation plus courte, tel que un jour ou une heures, libérera les adresses IP en question après l'écoulement du temps spécifique. Ceci veut en outre dire que l'adresse IP d'un ordinateur peut changer au fil du temps. Si vous avez défini d'autres fonctions avancesdu routeur, comme la DMZ ou le filtrage des clients IP, celles-ci dépendront de l'adresse IP. Ainsi, il serait préféable que l'adresse IP demeure la même.

Nom de Domaine local

Vou pouvezzonrun nom de domaine local (nom de reseau)àvotereseau. Il n'est pas necessaire de modifier ce parametre à moins qu'un impératif particulier ne vous y oblige.Vous étes libre de donner le nom devoiture choix à vrotereseau, comme par exemple Mon reseau .

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

liste de Clients DHCP

Vou pouvez visualiser une liste d'ordinateurs (applés « clients ») connectés à votre réseau. Vous étés en mesure de visualiser l'adresse IP (1) de l'ordinateur, le nom d'hote (2) (nom de l'ordinateur sur leur réseau), et l'adresse MAC (3) de la carte d'interface réseau de cet ordinateur. Cliquez sur le bouton « Refresh [Actualiser ] » pourmettre la liste a jour. La liste est mise a jour s'il y a eu unquelconque changement.

Internet/WAN

L'onglet « Internet/WAN » est l'endetroit où vous allez configurer le routeur pour qu'il se connecte à votre Fournisseur d'Accès à Internet (FAI). Le routeur peut se connecter pratiquement à n'importe que système ADSL offerts par un FAI, si bien sûr vous avez configuré votre routeur avec les paramétres appropriés au type de connexion de cette FAI. Vos paramétres de connexion vous sont fournies par cette FAI.

Pour configurer le routeur avec les parametres fournis par le FAI, cliquez sur « Connection Type [Type de connexion] » (1) sur le cote gauche de l'écran. Sélectionnez-vous cette type de connexion. Si vous FAI vous a fourni des parametres DNS, cliquez sur « DNS » (2) pour entr'er l'adresse DNS de votre FAI qui nécessite des parametres particuliers. Lorsque vous ave mentiond'apporter ces modifications, l'indicateur « Internet Status [Etat de l'Internet] » affiche « Connected [Connecté] » si le routeur a ete correctement configuré.

Type de connexion

À la page « Connection Type [Type de connexion]», vous pouvez désir l'un des cinq types de connexions, selon les informations fournies par votre FAAI:

PPPoE

PPPoA

Modem uniquement (désactiver le partage d'Internet)

Remarque: En cas de doute, contactez vous FAI.

Pour ce faire, cliquez sur le bouton radio en regard du type de connexion, puis cliquez sur Next [Suvient].

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration de la connexion de type PPPoE ou PPPoA

PPoE (Point-to-Point Protocol over Ethernet) est la methode de connexion standard pour les dispositifs reseau. Elle requiert un nom d'utilisateur et un mot de passage au reseau de toute FAI, pour vous connecter à l'Internet. Le PPoA (PPP over ATM) est similaire au PPPoE, mais se retrouve plott au Royaume-Uni. Sélectionnez PPPoE ou PPPoE et cliquez sur « Next [Suivant ] . Entrez ensuite les informations fournies par toute FAI, puis cliquez « Apply

Changes [Enregister les modifications] > pour activer les paramètres.

1. Nom d'utilisateur - Entrez le nom d'utilisateur. (Fourni par votre FAI.)
2. Mot de passer - Entrez votre mot de passer. (Fourni par votre FAI.)
3. Entrez à nouveau le mot de passer - Confirmez le mot de passer. (Fourni par toute FAI.)
4. IP attribuée par le FAI - Laissez « Yes [Oui] » si votre FAI attribue automatiquement l'adresse IP. Si vous FAI attribuire une adresse IP fixe, Sélectionnez « No [Non] » et entrez les valeurs correspondantes.

5. VPI/VCI - Entrez ici vos paramétres de d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). (Fourni par votre FAI.)

6. Encapsulation - Sélectionnéz votre type d'encapsulation (fourni par toute FAI) afin de spécifique commentTRAir les protocôtes multiples sur la couche de transport ATM. VC-MUX:Le PPPoA Virtual Circuit Multiplexer (null encapsulation) ne permet qu'un seul protocôcle par circuit virtuel, avec moins de surdébits. LLC:Le PPPoA Logical Link Control permet plusieurs protocôcles sur un circuit virtuel (plus de surdébit).

7. Dial on Demand - Si vous sélectionnez « Dial on Demand», votre routeur se connecté à l'Internet lorsqu'un utilisateur lance un navigateur Web.
8. Temps d'inactivité (minutes) - Entrez le temps d'inactivité maximum de la connexion à Internet. Lorsque cet intervalle de temps est dépassé, la connexion à Internet prend fin.
9. 1. MTU - Le paramètre MTU ne devrait jamais être modifié, à moins que votre FAI ne vous ait fourni un paramètre spécifique. Apporter des modifications aux valeurs MTU peut cause des problèmes pour la connexion à l'Internet, y compris déconnexion de l'Internet, accès lent à l'Internet et difficultés avec des applications Internet qui fonctionnaient correctement auprèsant.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration de votre type de connexion avec IP Dynamique (1483 Bridged)

Cette méthode de connexion reliée vous réseau et le réseau de votre FAI. Le routier obtient une adresse IP automatique du serveur DHCP de votre FAI.

1. IP attribuée par le FAI - Laissez « Yes [Oui] » si vous FAI attribue automatiquement l'adresse IP. Si vous FAI attribuire une/adresse IP fixe, sélectionné « No [Non] » et entrez les valeurs correspondantes.
2. VPI/VCI - Entrez ici vos paramètres de VPI et VCI. Ces identifiants vous sont fournis par votre FAI.
3. Encapsulation - Sélectionnez LLC ou VC MUX, selon le paramètre de votre FAI.

Réglage du type de connexion FAI comme « IP fixe » (IPoA)

Ce type de connexion est également appelé « Classical IP over ATM [IP Classique sur ATM] » ou « CLIP », où votre FAI vous attribue une adresse IP fixe pour la connexion du routre à l'Internet.

1. Adresse IP - Entrez une adresse IP fournir par votre FAI pour l'interface WAN du réseau.
   2 Masque de sous-réseau - Entrez un masque de sous-réseau fourni par votre FAl.
2. Route par défaut - Entrez une adresse IP de passerelle par défaut. Si le routeur ne peut tracer l'adresse de destination au sein de son réseau local, il reliera les paquets de données vers la passerelle par défaut fournie par votre FAI.
3. VPI/VCI - Entrez ici vos paramètres de VPI et VCI. Ces identifiants vous sont fournis par votre FAI.
4. Encapsulation - Sélectionnez LLC ou VC MUX, selon le paramètre de votre FAI.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration de votre connexion pour désactiver le partage de l'Internet

Dans ce mode, le routeur agit en tant que simple passerelle pour les paquets de données transitant sur le port DSL. Vous doivent également installer des logiciels supplémentaires sur votre ordinateur pour acceder à l'Internet.

1. VPI/VCI - Entrez ici vos paramètres de VPI et VCI. (Fourni par votre FAI.)
2. Encapsulation - Sélectionnéz LLC ou VC MUX. (Fourni par votre FAI.)

Paramètres DNS (Domain Name Server - serveur de nom de Domaine)

Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Links), telles que www. belkin.com, en adresses IP. Cette information n'est pas requise de la plupart des FAI lors de la configuration du routeur. La case « Automatic from ISP [Obtenir automatiquement du FAI] » (1) doit être cochée si vous FAI ne vous a pas fourni d'adresse DNS particulière. Si vous étés utilisez une connexion de type IP fixe, vous pouze avoir besoin de saisir une adresse DNS spécifique ainsi qu'une adresse DNS secondaire pour que votre connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas à enter d'adresse DNS.

Laissez la case « Automatic from ISP [Obtenir automatiquement du FAI] » cochée. Pour entre les paramétres d'adresse DNS, désélectionnez la case « Automatic from ISP [Obtenir automatiquement du FAI] » et entrez les nombres DNS dans les espaces fournis à cet effet. Cliquez sur « Apply changes [Enregister les modifications] »(2) pour enregistrer les paramétres.

WAN > DNS

Utilisation du DDNS (Dynamic DNS)

Le service DNS Dynamique vous permet d'attribuer une adresse IP dynamique à un nom d'hôte fixe parmi ceux offerts par DynDNS.org, ce qui vous permet d'acceder à vos ordinateurs à partir de mains endroits sur Internet. DynDNS.org offre ce service à la communauté des Internautes, gratuiment, pour jusqu'à cinq noms d'hôte. TZO est une另一种 à DynDNS.org. Le service DNS Dynamique est idéal pour les sites web maison, les serveurs de fischiers, ou pour vous faciliter l'accès à votre PC ou aux fischiers stockés sur votre PC lorsque vous étes au boulot. Le service garantit que votre nom d'hôte pointe toujours vers votre adresse IP, peut importe si votre FAI modifie celle-ci. Lorsque votre adresse IP change, vos amis et associés peuvent toujours yours retrouver en visitant voternom. dyndns.org! Inscrivez-vous gratuiment et obtenez votre nom d'hôte DNS Dynamique à http://www.dyndns.org.

Configuration du client DNS Dynamique du routeur

Vouvesdezvousinscireau service gratuitede misea jour deDynDNS.org avantd'utiliser cette fonction.Apresyouestre inscrit,veuillage suivree les etapes ci-dessous.

1. Entrez votre nom d'utilisateur DynDNS dans le champ « Account / E-mail » (1).
2. Entrez votre mot de passer DynDNS.org dans le champ « Password » (2).
3. Entrez votre nom de Domaine DynDNS.org dans le champ « Domain Name » (3).
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pourmettre à jour l'adresse IP.

Lorsque vous FAI modifie l'adresse IP qui vous est attribuée, le routeur s'occappe de la mise à jour des serveurs DynDNS.org, avec votre nouvelle adresse IP. Vous pouvez également le faire manuellement, enclinquant sur le bouton « Apply Changes [Enregister les modifications] » (4).

WAN>DDNS

L'onglet Sans fil vous permet d'apporter des modifications aux paramètres de votre réseau sans fil. Vous pouvez apporter des modifications au nom du réseau sans fil (SSID), au canal d'opération et aux paramètres de chiffrement.

Canal et SSID

1. Modification du nom du réseau sans fil (SSID)

Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Vous pouvez le modifier selon vos goûts, ou le laisser tel quel. S'il y a d'autres réseaux sans fil en fonction dans votre zone, assurez-vous que votre SSID est unique (n'est pas identique au SSID d'un autre réseau sans fil dans votre zone). Pour modifier le SSID, entrez le SSID désiré dans le champ SSID et cliquez sur « Apply Changes [Enregister les modifications] » pour valider le changement. Le changement est immédiat. Si vous modifie le SSID, vos ordinateurs sans fil doivent aussi être configurés à l'aide de ce même SSID afin qu'ils puisent se connecter à votre réseau sans fil. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

2. Utilisation de la fonction de diffusion ESSID

Pour des raisons de sécurité, vous pouvez désirir de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l'abri des ordinateurs recherchant la présence de réseaux sans fil. Pour désactiver la diffusion du SSID, Sélectionnement « Désactiver » et cliquez sur « Apply Changes [Enregistrer les modifications] ». Le changement est immédiat. Chaque ordinateur doit notamment être définir pour se connecter à votre SSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.

Remarque: Cette fonction avancée ne devrait être utilisée que par les utilisateurs experimentés.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

3. Utilisation de la fonction de commutation entre les modes sans fil

Votre routeur est en mesure de fonctionner sous trois modes sans fil différents : « Mixed (11b+11g) », « 11g Only », et « 11b Only ». Ces modes vous sont décrites ci-dessous.

Mixte (11b+11g)

Dans ce mode, le routeur est compatible avec des clients sans fil 802.11b et 802.11g, de façon simultanée. Ce mode est le mode par défaut, et vous assure une entière compatibilité avec tous les dispositifs Wi-Fi®. Si vous reseau se compose de clients 802.11b et 802.11g, nous vous recommendons le paramétres par défaut. Ce paramètre ne devrait pas été modifié que si vous avez une raison spécifique de le faire,

Mode 11g-Only

Ce mode ne fonctionne qu'en présence de clients 802.11g. Ce mode n'est recommandé que si vous désírez empêcher l'accès à votre réseau aux clients 802.11b. Pour basculer vers un另一种 mode, sélectionné le mode désiré à partir du menu dérounant à côté de « Mode sans fil ». Ensuite, cliquez sur « Apply Changes [Enregister les modifications] »

Mode 802.11b-Only

Il n'est PAS recommendé d'utiliser ce mode à moins que vous ne le deviez absolument. Ce mode existe dans l'unique but de résoudre les problèmes pouvant survenir avec certains adaptateurs 801.11b et n'est PAS nécessaire pour assurer l'interopérabilité entre les normes 802.11b et 802.11g.

4. Modification du canal

Vous pouvez désir parmi plusieurs canaux de fonctionnement. Aux États-Unis, il existe 11 canaux. Au Royaume-Uni et dans la plupart des pays d'Europe, il existe 13 canaux. Dans un petit nombre de pays, il existe d'autres exigences par rapport aux canaux. Yourne routeur est configuré de façon à fonctionner sur les canaux appropriés à votre pays de résidence. Le nom par défaut est « Auto » . Vos pouvez modifier le canal au besoin. S'il y a d'autres réseaux sans fil en fonction dans votre zone, votre réseau devrait fonctionner sur un canal différent de ceux utilisés par ces autres réseaux sans fil. Pour de更好地 performances, nous vous sugérons d'utiliser un canal éloigné des autres réseaux sans fil d'au moins cinq canaux Par exemple, si un autre réseau fonctionne sur le canal 11, configurer que leur réseau afin qu'il fonctionne sur le canal 6 ou moins. Pour modifier le canal, sélectionnez le canal à partir du menu déroulant. Cliquez sur « Apply Changes [Enregistrer les modifications] » . Le changement est immédiat.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Chiffrement/sécurité

Protection de votre réseau sans fil Wi-Fi

Il existe plusieurs façon de garantir la sécurité de votre réseau sans fil et protégier vos données des intrus. Cette section est destinée aux utilisateurs de réseaux sans fil à domicile, ou en entreprise (y compris les bureaux à domicile). Au moment demettre ce manuel sous presse, quatre méthodes de chiffrement sont disponibles.

Nom	Wired Equivalent Privacy 64 bits	Wired Equivalent Privacy 128 bits	Wi-Fi Protected Access-TKIP	Wi-Fi Protected Access 2
Acronyme	WEP 64 bits	WEP 128 bits	WPA-TKIPAES (ou simplement WPA)	WPA2-AES (ou simplement WPA2)
Sécurité	Bon	Mieux	Excellent	Excellent
Caracteristique	Clés fixes	Clés fixes	Chiffrement dynamique de la clé et authentification mutuelle	Chiffrement dynamique de la clé et authentification mutuelle
	Clés de chiffrement basées sur l'algorithmé RC4 (clés de 40 bits)	Sécurité renforcée par rapport au WEP 64 bits en utilisant une clé sur 104 bits, plus 24 bits supplémentaires de données générées par le système.	Le TKIP (temporal key integrity protocol) s'ajoute afin d'assurer la rotation des clés et de renforcer le chiffrement	L'AES (Advanced Encryption Standard) n'entraîne pas de perte de performances

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Le WEP (Wired Equivalent Privacy) est un protocole courant qui renforce la sécurité de tous les disposits sans fil Wi-Fi. Le WEP est concu dans le but d'offrir aux réseaux sans fil un niveau de protection comparable à celui des réseaux filaires.

WEP sur 64 bits

Le WEP 64 bits a été introduit la première fois avec un chiffrement de 64 bits, ce qui comprend une clé de 40 bits plus 24 bits supplémentaires composés de données générées par le système (64 bits au total). Certains fabricants se refèrent au chiffrement sur 64 bits lorsqu'ils parlent du chiffrement sur 40 bits. Peu après le lancement de la technologie, leschercheurs ont découvert que le chiffrement sur 64 bits était trop simple à décoder.

WEP sur 128 bits

Pour contrer la falde de sécurité du WEP 64 bits, une méthode de chiffrement plus sécurisée sur 128 bits a été créé. Le WEP 128 bits comprend une clé de 104 bits plus 24 bits supplémentaires composés de données générées par le système (128 bits au total). Certains fabricants se réferent au chiffrement sur 128 bits lorsqu'ils parlent du chiffrement sur 104 bits. La plupart des dispositifs sans fil disponibles sur le marché aujourd'hui prenrent en charge le chiffrement WEP sur 64 et 128 bits, mais il se peut que vous possédiez un dispositif plus ancien ne prénant en charge que le WEP sur 64 bits. Tous les produits sans fil de Belkin prénnant en charge le WEP 64 et 128 bits.

Clés de chiffrement

Après avoir choisi le mode de chiffrement (64 ou 128 bits), il est primordial de généran une clé de chiffrement. Si la clé de chiffrement n'est pas la même à travers tout le réseau sans fil, vos dispositifs sans fil ne seront pas en mesure de communiquer entre eux sur leur réseau. Vous pouze enterer toute clé en entrant la clé hexadécimale manuellement ou vous pouze enterer une expression mot de passer dans le champ « Passphrase [Expression mot de passer] » et cliquer sur « Generate [Généran] » pour créé la clé. Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vousdezvez entre 10 clés hexadécimales. Pour le WEP 128 bits, vousdezvez entre 26 clés hexadécimales.

Par example :

AF OF 4B C3 D4 = clé WEP sur 64 bits

C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé WEP sur 128 bits

L'expression mot de passer WEP n'est PAS la même chose que la clé WEP. Voiture carte se sort de cette expression mot de passer pour générer vos clés WEP, mais les différents fabricants peuvent avoir des méthodes différentes de générer ces clés. Si vous possédez des apparciels venant de autres fabricants sur votre réseau, la solution plus simple consiste à utiliser la clé hex WEP de votre routeur ou de votre point d'accès et l'entrée manuellement dans la table de clés hex WEP, dans l'écran de configuration de votre adaptateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Accès protégé par WiFi (WiFi protected Access - WPA)

Le WPA (Wi-Fi Protected Access) est une nouvelle norme Wi-Fi, surpassant les caractéristiques de sécurité du WEP. Pour utiliser la sécurité WPA, vos dispositifs sans fil doivent être mis à jour avec les logiciels et les pilotes prénant en charge le WPA. Ces mises à jour peuvent être téléchargées à partir du site Web de leurs fabricants respectifs. Il existe deux types de sécurité par WPA : le WPA-PSK (sans serveur) et le WPA (avec serveur radius).

WPA-PSK (sans serveur)

Le WPA-PSK utilise ce qu'on appelle une clé pré-partagée comme clé de sécurité. Une clé réseau est en quellesse sort un mot de passage composé de 8 à 63 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.

Configuration du WPA (avec serveur radius)

Avec ce système, un serveur radius distribue les clés réseau aux clients de façon automatique. Ce système se retrouve surtout en entreprise.

WPA2

Le routeur comprend une fonction WPA2, la deuxième génération de chiffrement WPA, basé sur la norme 802.11i. Elle offre un niveau de protection sans fil plus élevé en combinant une authentication réseau avancée et une méthode de chiffrement AES renforcée.

Configuration requise pour le WPA2

IMPORTANT Pour utiliser la sécurité WPA2, tous vos ordinateurs et vos adaptateurs clients sans fil doivent être mis à niveau avec des rustines, des clients et des logiciels utilisaires clients prénant en charge le WPA2. Au moment demettre ce manuel sous pressre, plusieurs rustines de sécurité sont disponibles pour téléchargement gratuite, auprès de Microsoft®. Ces patches ne fonctionnent qu'avc Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Pour les ordinateurs sous Windows XP sans Service Pack 2 (SP2), un.]
fichier Microsoft appelé « Windows XP Support Patch for Wireless
Protected Access (KB 826942) » est disponible pour telerechargement gratuite
a http://www.microsoft.com/downloads/details.aspx?displaylang=en&famil
yid=009D8425-CE2B-47A4-ABEC-274845DC9E91.

Pour Windows XP avec Service Pack 2, Microsoft a lancé un fisier pour téléchargement gratuite afin demettre a niveau les composants du client sans fil pour prise en charge du WPA2 (KB893357).Vous pouvez telecharger la mise à jour ici : http://www.microsoft.com/downloads/details.aspx?FamilyID 662bb74d-e7c1-48d6-95ee1459234f4483&DisplayLang en.

IMPORTANT : You've déjà également vous assurer que toutes vos cartes/adaptateurs clients sans fil prenrent en charge le WPA2, et que vous avons téléchéargé et installé le pilote le plus récent. Un pilote mis à jour pour la plupart des cartes sans fil Belkin est disponible pour téléchargement à partir du site de l'assistance technique Belkin : www.belkin.com/networking. Pour la liste des produits Belkin prénant en charge le WPA/WPA2, visitez notre site Web au www.belkin.com/networking.

Partage des clés réseau

La plupart des disposits Wi-Fi désactiver la fonction de sécurité par défaut. Àprouv avoir mis en route votre réseau, vousdezvez activer le WEP ou le WPA et vous assurer que tous les disposits sans fil de votre réseau partagent la même clé réseau.

Utilisation d'une clé hexadécimale

Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés sur 64 bits sont formées de 5 nombres à 2 chiffres. Les clés sur 128 bits sont formées de 13 nombres à 2 chiffres.

Par example :

AF OF 4B C3 D4 = clé sur 64 bits

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé sur 128 bits

Dans les cases ci-dessous, créez vos clés en écrivant deux caractères de A à F et de 0 à 9. Vous utiliserez cette clé pour programmer les paramétres de chiffrement du routeur et de vos ordinateurs sans fil.

Remarque aux utilisateurs de Mac :Les produits AirPort® d'Apple® ne prennet en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennten en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration du WEP

1. Sélectionnez « WEP » dans le menu déroulant.
2. Choisisses 64 bits ou 128 bits pour le « WEP Mode [Mode WEP ] »
3. Àprous avoir sélectionné votre mode de chiffrement WEP, entrez votre clé hexadécimale manuellement.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP 64 bits, vousdezceentre 10 clés hexadécimales. Pour le WEP 128 bits, vousdezceentre 26 clés hexadécimales.

Par example :

AF OF 4B C3 D4 = clé sur 64 bits

C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé sur 128 bits

1. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Le chiffrement de votre routre est maintainant configéré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramètres de sécurité.

AVERTISSEMENT :Si vous configUREZ le routeur sans fil à partir d'un ordinateur doté d'un client sans fil, vousdez-vous assurer que la sécurité est ACTIVÉE pour ce client sans fil. Sinon, vousperdez votre connexion sans fil.

Modification des paramètres de sécurité sans fil

Votre routeur comprend la toute derniere norme de sécurité, appelée WPA/WPA2. Il prend également en charge la norme de sécurité WEP. Par défaut, la sécurité sans fil est désactivée. Pour activer la sécurité, vous devez d'abord déterminer la méthode de chiffrement de votre choix. Pour acceder aux paramétres de sécurité, cliquez sur « Security [Sécurité]», sous l'onglet « Wireless [Sans fil ] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration du WPA

Remarque :Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prennet en charge. Au moment demettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuite, auprès de Microsoft. Cette rustine ne fonctionne qu'avac Windows XP. Vous devrez en outre télécharger le plus recent pilote pour votre Carte sans fil G pour ordinateur de bureau ou portable de Belkin, que vous trouvez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les disposifits avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.

Il existe deux types de sécurité par WPA: le WPA-PSK (sans serveur) et le WPA (avec serveur radius). Le WPA-PSK (sans serveur) utilise ce qu'on appelle une « clé pré-partagée » (PSK) en tant que clé de sécurité. Une clé pré-partagée est en什么地方 sorte un mot de passer compose de 8 à 63 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé pour acceder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques. Le WPA (avec serveur radius) consiste en un système où le serveur radius distribue automatiquement les clés aux clients. Ce système se retrouve surtout en entreprise. Le WPA2, c'est le WPA de seconde génération. Il offre une technique de chiffrement plus avancée que le WPA.

Configuration du WPA/WPA2-PSK (sans serveur)

1. À partir du menu dérouulant « Allowed Client Type [Type de client autorisé ]», Sélectionnez « WPA/WPA2 »
2. Pour l'autentication, sélectionnez « Pre-shared Key [Clé prépartagée] » pour particuliers ou petites entreprises. Ce paramètre devra être identique à celui des clients que vous configurerez.
3. Entrez vous clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres.

Extension de portée et Passerelle

Qu'est-ce qu'une Passerelle sans fil ?

Il s'agit d'un « mode » de fonctionnement qui peut être utilisé pour éndertre la portée de votre réseau sans fil, ou pour ajouter une extension supplémentaire à votre réseau, ailleurs dans votre bureau ou à votre domicile, et ce sans utiliser de câblage.

Rémarque : Nous ne pouvons garantir le fonctionnement de ce mode avec du matériel vendu par d'autres fabricants de produits sans fil.

Rémarque: Assurez-vous de télécharger la的最后一 version du micrologiciel du routeur ou du point d'access pour une performance optimale : http://web.belkin.com/support.

Ajouter un autre segment de réseau sans fil

En branchant un switch réseau ou un hub au port RJ45 du routeur, vous permettez aux ordinateurs reliés au switch d'acceder au reste du réseau.

Étabir une passerelle entre votre routeur et un point d'accès secondaire

La création d'une passerelle entre votre routeur et un point d'accès secondaire nécessite que vous accédiez à l'Utilitaire de configuration avancée du routeur, et que vous entriez l'adresse MAC du point d'accès dans la case appropriée. Il existe aussi quelques autres pré-requis.

ASSUREZ-VOUS DE PROCEDER COMME SUIT.

1. Configurez votre point d'accès de façon à ce que le canal de celui-ci soit identique à celui du routeur. Pour savoir comment modifier le canal, voirz la section « Sans fil - Canal et SSID » de ce manuel.
2. Repérez l'adresse MAC du point d'accès, que vous trouvrez sous celui-ci. Cette étiquette en compte deux. Vous aurez besoin de l'adresse MAC appelée « WLAN MAC Address ». Cette adresse MAC commence par 0030BD et se poursuit avec six autres chiffres ou lettres (par ex. 0030BD-XXXXXX). Écrivez l'adresse MAC ci-dessous. Passez à l'étape suivante.
3. Placez le point d'accès secondaire à l'intérieur de la portée de fonctionnement du routeur, et pres de la zone à laquelle vous désírez étendre la portée ou ajouter un segment de réseau. La portée à l'intérieur peut aller de 30 à 60 mètres.
4. Branchez le bloc d'alimentation sur votre point d'accès. Veillez à ce que votre point d'accès soit allumé, et passsez à l'étape suivante.
5. À partir d'un ordinateur déjà relié au routeur, accédez à l'interface de configuration avancée en ouvrant votre navigateur. Dans la barre d'adresse de votre navigateur, tapez « 192.168.2.1 ». N'entrez pas « www » ni « http:// » devant les chiffres. Remarque : Si vous avez modifié l'adresse IP de votre routeur, veuillez utiliser cette adresse IP.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

1. Dans la fenêtre de votre navigateur apparaitra l'interface utilisateur du réseau. Cliquez sur « Wireless Bridge [Passerelle sans fil] » (2) à la gauche de l'écran. Vous verrez l'écran suivant.
2. Cochez la case « Enable ONLY specific Access Points to connect [N'autoriser la connexion qu'à des points d'accès spécifique SEULEMENT] » (1).
3. Dans le champ appelé « AP1», (3) entrez l'adresse MAC de votre point d'accès secondaire. Àprouvait avoir entrez l'adresse, cliquez sur « Apply Changes [Enregistrer les modifications] »
4. La passerelle est maintainant établie.

Remarque: Il peut s'écouer environ une minute pour que la passerelle soit établie. Il peut parfois être nécessaire de redémarrer le routeur et le point d'accès pour étabrir la passerelle.

Votre routeur est équipé d'un pare-feu qui sert à protégger le réseau d'une variété d'attaques de pirates informatiques, y compris :

Le pare-feu masque en outre les portes réseau qui font féquèment l'objet d'attaques. Ces portes sont invisibles, ce qui peut dire qu'ils n'existant pas pour un potentiel hacker. Vous pouvez désactiver la fonction de pare-feu au besoin. Toutefois, il est recommendé de que le pare-feu soit activé en tout temps. Déactiver le pare-feu ne rendra pas votre réseau totalément vulnérable aux attaques provenant des pirates informatiques, mais il est recommendé d'activer le pare-feu en tout temps.

Serveurs Virtuels

Les serveurs virtuels vous permettent d'achemerin, via le routeur et vers.
votre réseau interne, les appeals externes (Internet) de services tels qu'un
serveur web (port 80), un serveur FTP (port 21) ou d'autres applications.
Parce que vos ordinateurs internes sont protégés par le pare-feu, les
machines provenant de l'Internet ne peuvent acceder à ceux-ci puisqu'ils
sont invisibles . Si vousdezest configurer la fonction de Serveur Virtuel pour
une application particuliere, vousdezest contacter le fabricant de voire
application et déterminer quels paramétres de ports sont nécessaires.
Voupevez enter ces informations manuelle dans les paramétres du
routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Choix d'une application

Choisissez votre application à partir de la liste déroulante. Cliquez sur « Add [Ajouter] ». Les paramètres seront alors transférés vers la place suivante disponible à l'écran. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour sauvegarder les paramètres de cette application. Pour supprimer l'application, sélectionnez le nombre de la ligne à supprimer, puis cliquez sur « Clear [Effacer] »

Firewall > Virtual Servers

Saisie manuelle des paramètres du serveur virtuel

Pour saisir manuellement les paramètres, entrez l'adresse IP dans le champ fourni pour la machine (serveur) interne, les portes reçus pour la transmission, choisissez le type de port (TCP ou UDP), puis cliquez sur Apply Changes [Enregister les modifications]. Chaque entrée de port d'entree possede deux champs, pouvant contenir 5 caractères maximum. Ces champs délimitant le début et la fin de la plage, soit [xxxxx]-[xxxxx]. Pour chaque entrée, vous pouvez entrer une seule valeur de port en remplissant les deux champs avec la meme valeur (par ex. [75000]-[75000] ou une plage etendue (par ex. [75000]-[9000]). Si vous avez besoin de valeurs multiples pour un seul port, ou plusieurs plages et une seule valeur, vous nevez utiliser plusieurs entrées (maximum de 20). Par ex": 1. [7500]-[7500] 2. [8023]-[8023] 3. [9000]-[9000]). Vous pouvez uniquement faire passer un seul port par adresse IP interne. L'ouverture des portes de votre pare-feu risque de comprométtre la sécurité de votre réseau. Vous pouvezrapidement activer ou désactiver cette fonction. Il est recommendé de désactiver cette fonction lorsque vous n'utilise pas une application spécifique.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Filtres d'IP des clients

Le routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures données. La restriction peut s'appliquer à un seul ordinateur, à un groupe d'ordinateurs ou à plusieurs ordinateurs.

Firewall > Client IP filters > Access Control

• Access Control
  URL Blocking
  Schedule Rule

Le contrôle d'accès permet aux utilisateurs de définir le type de traffic permissible ou non permissible, au port du réseau sans fil local. Le paramètre part défaut permet leTraffic sortant. Pour configurer la restriction d'accès à votre ordinateur, veillez procédé comme suit :

1. Cliquez « Add PC [Ajouter un PC] » à l'écran du contrôle de l'accès.
2. Définissez les paramètres appropriés pour le service client (tel que démontré à l'écran suivant).
3. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.

Firewall > Client IP filters > Access Control > Add PC

• Access Control
  URL Blocking
  Schedule Rule

Pour configurer la fonction de Blocage d'URL, spécifie les sites web (www.unsite.com) et/ou les mots-clés que vous désirez voir filtrés sur votre réseau. Cliquez sur « Apply Changes [Enregister les modifications] » pour que celles-ci soient prises en compte. Pour terminer cette configuration, vous devrez creer ou modifier une regle d'accès à la section Filtres d'IP des clients. Pour modifier une regle existante, cliquez sur l'option Modifier située à côté de la regle à modifier. Pour creer une nouvelle regle, cliquez sur l'option « Ajouter un PC » À partir de la section « Contrôle d'Accès > Ajouter un PC », cochez l'option « WWW avec Blocage d'URL » dans le tableau de « Service de PC client», pour filtrer les sites web et les mots-clé spécifiés.

Règle d'horaire

Vous pouvez filtrer l'accès à Internet des clients locaux à l'aide de règles. Chaque règle d'accès peut être activée à un moment déterminé. Définissez l'horaire sous « Règle d'horaire » et applique la règle à la page « Contrôle d'accès »

Procedez comme suit pour ajouter un hora :

1. Cliquez « Add Schedule Rule [Ajouter une règle d'horaire] »
2. Vous verrez l'écran suivant.
3. Pour configurer la rège d'horaire, spécifique le nom, le commentaire, l'heure du début et l'heure de fin que vous désírez filtrer sur votre réseau.
4. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramétres.
5. Pour terminer cette configuration, vous devrez créé ou modifier une règle d'accès à la section Filtres d'IP des clients. Ceci activé l'horaire qui sera utilisé à la page « Controle d'accès »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration du filtrage d'adresses MAC

Le filtrage d'adresses MAC est une fonction de sécurité puisante qui vous permet de désigner les ordinateurs autorisés à se connecter au réseau. Tout ordinateur non spécifique dans les paramétres du filtre et qui tente d'acceder au réseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous nevez entre l'adresse MAC de chaque client (ordinateur) de votre réseau, pour permettre à chacun d'acceder au réseau. La fonction « Block [Bloquer] » vous permet d'activer et de désactiver facilement l'accès au réseau pour tout ordinateur, sans devoir ajouter l'adresse MAC de l'ordinateur à la liste ni la supprimer. Pour activer cette fonctionnalité, sélection « Enable MAC Address Filtering [Activer le filtrage d'adresses MAC] » (1). Ensuite, définiSEE la règle d'accès à « Allow [Autoriser] » ou « Deny [Refuser] »

Ensuite, entrez l'adresse MAC de chaque ordinateur de votre réseau à partir de la boite déroulante « DHCP Client List [Liste de clients DHCP] » (2) et l'identifiaient à copier (3) avant de cliquer sur « Copy to [Copier vers] » Ou enclinuant dans l'espace donné (4) et en entrant l'adresse MAC (4) de l'ordinateur à ajouter à la liste. Ensuite, cliquez sur « Apply Changes [Enregister les modifications] » pour enregister les paramétres.

Remarque: Vous ne pourrez pas supprimer l'adresse MAC de l'ordinateur que vous utilisez pour acceder aux fonctions d'administration du routeur (celui que vous utilisez en ce moment).

Firewall > MAC Address Filtering

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

DMZ (zone demilitarisée)

Si un de vos PC clients ne peut exéçuter une application Internet convenablement parce qu'il se trouve dérimière un pare-feu, vous pouvez modifier les restrictions en permettant l'accès à internet bidirectionnel. Cette opération peut s'avérer nécessaire si la traduction d'adresse réseau (NAT) empêche le bon fonctionnement d'applications telles que les yeux ou les vidéoconférences. Servez-vous de cette fonction au besoin. L'ordinateur placé dans la zone DMZ ne sera pas protégé contre les attaques provenant de hackers.

Pour placer un ordinateur dans la DMZ, entreprises les derniers chiffres de son adresse IP dans le champ « IP», puis cliquez sur « Enable [Activer]». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que le changement soit pris en compte. Si vous utilise plusieurs adresses IP WAN fixes, il est possible de selectionner vers qu'elle adresse IP WAN l'hote DMZ sera dirigé. Entrez l'adresse IP WAN vers laquelle doit se diriger l'hote DMZ, entreprises les deux derniers chiffres de l'adresse IP de l'ordinateur hote DMZ, selectionné « Enable [Activer]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

Blocage du ping ICMP

Les pirates informatiques utilisent une technique appelée « pinging » pour dénicher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en receivevant une réponse de la part de celle-ci, un pirate informatique peut decide de s'intéresser à ce qui se trouve的最后一 partie cette adresse. Le routeur peut être définir de façon à ne pas répondre à un ping ICMP provenant de l'extérieur. Ceci rehausse le niveau de sécurité de chaque routeur.

Pour désactiver la réponse au ping, sélectionnez « Block ICMP Ping [Bloquer le ping ICMP] » (1), puisclinze sur « Apply Changes [Enregistrer les modifications] ».Le routé ne répondra pas aux pings ICMP.

Firewall > WAN Ping Blocking

L'écran « Utilitaires » vous permet de:gérer plusieurs paramètres du routeur et accomplir certaines tâches administratives.

Redémarrer le routeur

Il peut parfois etre utile de redemarrer le routeur lorsque celui-ci fonctionne de façon incongrue. Le redemarrage ou le réamorcage du routeur ne supprimera AUCUN de vos paramétres de configuration.

Redémarrer le routeur pour rétabir le fonctionnement normal

1. Cliquez sur le bouton « Restart Router [Redémarrer le routeur] »

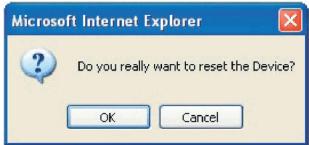

2. Le message suivant apparait. Cliquez sur OK pour redemarrer le routeur.

Rétablier les paramètres par défaut du fabricant

Cette option rétablire les paramétres du routeur vers les paramétres par défaut du fabricant. Nous vous recommendons de faire une copie de sauvégarde de vos paramétres avant de rétablit la configuration par défaut.

1. Cliquez sur le bouton « Restore Defaults [Rétablir les paramètres par défaut] »
2. Le message suivant apparait. Clique sur « OK » pour rétablier les paramètres par défaut du fabricant.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Enregistrer/Sauvegarder les paramétres actuels

Voupezauvegardervoeconfigurationactuergraceaocctonne.elayoupermetraedarabetlurssivysperdezlesparametresou silsontmodifiés.Nousyourecommandonsdefairenucopiedeosvorsametresavantdemetteajourlemicrologiciel.

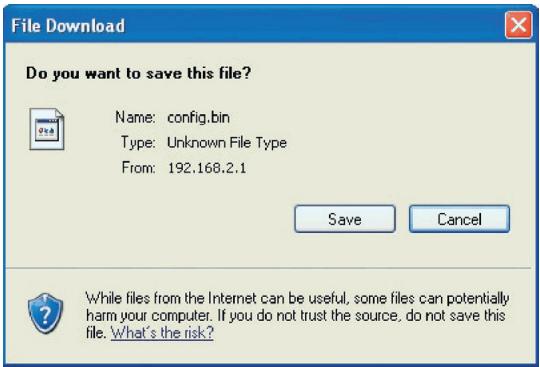

1. Clique « Save [Enregistrer] ». La fenêtre « File Download [Téléchargement de fichier] » apparait. Clique sur « Save [Enregistrer] »

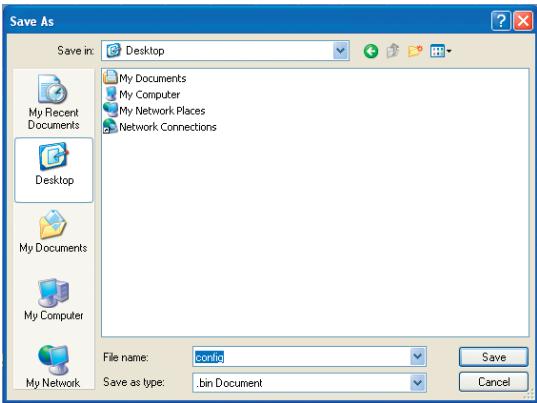

1. Une nouvelle fenêtre s'ouvrira pour vous permettre de désir l'endetroit où se trouve le filchier de configuration. Sélectionnez un emplacement. Vous pouvez donner n'importe quel nom à votre filchier, mais assurez-vous de pouvoir le retrouver plus tard. Lorsque vous avez besoin l'emplacement et le nom du filchier, cliquez sur « Save [Enregistrer] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

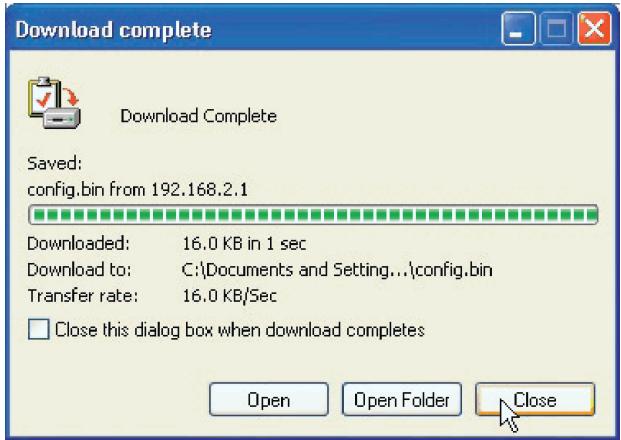

1. Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci-dessous. Cliquez sur « Close [Fermer] ». Notre configuration est maintainant sauvégardee.

Download complete

Download Complete

Saved:

Rétabir les Paramètres Précédents

Cette option vous permet de rétablier une configuration sauvegardée préalablement.

1. Cliquez « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvira pour vous permettre de désirer l'endetroit ou se trouve le fichier de configuration. Localisez le fichier de configuration « config.bin » déséré et double-cliquez sur celui-ci.

2. Cliqueur «Open [Ouvrir] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Mise à jour du micrologiciel

De temps à autre, Belkin peut lancer une nouvelle version du micrologiciel du routeur. Ces mises à jour peuvent contérer des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jours de Belkin, etMETRE à jour toute micrologiciel avec la toute dernière version.

Recherche d'une nouvelle version du micrologiciel

Le bouton « Check Firmware [Vérifier le micrologiciel] » (1) vous permet de vérifier instantanément s'il existe une nouvelle version du micrologiciel. Lorsque vous cliquez sur le bouton, une fenêtre de navigateur apparait. Elle vous informe qu'aucune nouvelle version n'est disponible ou, au contraire, qu'il existe une nouvelle version. Vous aurez alors la possibilité de la télécharger.

Téléchargement de la nouvelle version du micrologiciel

Si you cliquez sur le bouton « Check Firmware [Vérifier le micrologiciel] » et qu'une nouvelle version est disponible, un écran similaire à celui-ci apparait.

1. Pour télécharger la nouvelle version du micrologiciel, cliquez sur « Download [Télécharger] »

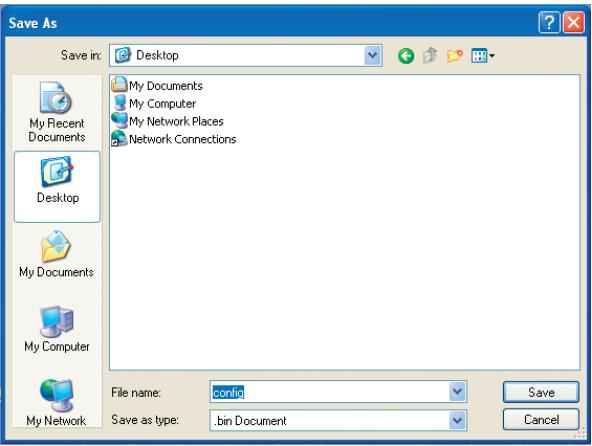

   2 Une fenêtre apparait. Elle vous permit de Sélectionner l'emplacement où vous souhaitez enregistrer le micrologiciel. Sélectionnez un emplacement. Vous pouvez donner à votre fjichier le nom que vous voulez. Vous pouvez également utiliser le nom par défaut. Veillez à placer le fjichier à un endroit où vous pourrez le retrouver ultérieurement. Une fois l'emplacementChoisi,clinque sur « Save [Enregistrer] »

1. Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci-dessous. Cliquez sur « Close [Ferner] ». Le téléchargement du micrologiciel est terminé. Pourmettre le logiciel à jour,procédez comme indiquedans la section « Mise à jour du micrologiciel du routeur »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Mise à jour du micrologiciel du routeur

1. À la page de mise à jour du micrologiciel, cliquez sur « Browse [Parcourir] » (2). Une nouvelle fenêtre s'ouvrira pour vous permettre de désirir l'endetroit ou se找出 le fichier de mise à jour du micrologiciel.

2 Parcourez afin de localiser le fichier que vous venez de télécharger. Sélectionné le fichier en double-cliquant sur le nom du fichier.
3. La boîte de dialogue « Update Firmware [Mise à jour du micrologiciel] » affiche maintainant l'emplacement et le nom du fjichier que vous venez de sélectionnner. Cliquer sur « Update [Metre à jour ] »

1. Un message vous demande si vous étés certain de pouvoir continuer. Clique sur « OK »
2. Un autre message apparait. Il vous informe que le routeur peut ne pas répondre pendant une minute, car le micrologiciel est en cours de chargement et que le routeur est en cours de redémarrage. Cliquez sur « OK »

Microsoft Internet Explorer

Le compte à rebours de 60 secondes apparait à l'écran. Lorsqu'il parvient à zéro, la mise à jour du micrologiciel du routeur est terminée. La page d'accueil du routeur doit apparaitre automatiquement. Si tel n'est pas le cas, saisissez l'adresse du routeur (par défaut = 192.168.2.1) dans la barre de navigation de votre navigateur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Paramètres du Systeme

À la page des Paramétres du Systeme, vous pouvez entre un nouveau mot de passer administrateur, régler le fuseau horsaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du routeur.

Entrer ou modifier le mot de passage administrateur

Le routeur est livre SANS mot de passer défini. Si par souci de sécurité vous désirer ajouter un mot de passer, vous pouvez le configurer ici. Écrire votre mot de passer et conservez-le dans un endroit sûr, puisque vous en aurez besoin plus tard pour vous connecter au routeur. Nous recommendons aussi l'ajout d'un mot de passer si vous prévoyez utiliser la fonction de gestion à distance du routeur.

Modification du délambda de temporisation de la connexion

L'option de temporisation de la connexion vous permet de déterminer une plage horaire pendant laquelle vous pouze être connecté à l'interface de configuration avancée du routeur. La temporisation début lorsqu'il n'y a plus d'activité. Par exemple, vous ave apporté des modifications au niveau de l'interface de configuration évoluée, puis vous ave quitté l'ordinateurs sans cliquer sur «Logoutnout [Déconnexion] ». EnPNANT pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après vos départ. Vous dévrez donc vous connecter à nouveau au routeur pour apporter d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes. Remarque: Un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du routeur.

Définition d'un fuseau horsaire

Le routeur harmonise le temps en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisée par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients. Sélectionnéz votre fuseau horsaire. Si vous demeurez dans une région ayant recours à l'heure d'étab, cochez la boîte située à côté de « Enable Daylight Saving [Activer l'heure d'étab] » L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au routeur pour contacter les serveurs horaires sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l'horloge vous-même. Vous ave mentionnent l'options de Sélectionnéner un serveur NTP principal et secondaire afin que l'horloge de votre routeur soit synchronisée avec les serveurs temps NTP de l'Internet. Sélectionnéz le serveur NPT à partir du menu déroulant ou conserveze le serveur par défaut.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Activer de la gestion à distance

Avant d'activer cette fonctionnalité évoluée de votre routeur Belkin, ASSUREZ-VOUS D'AVoir D'AVI R VOTRE MOT DE PASSE ADMINISTRATEUR. La gestion a distance vous permet d'apporter des changements aux paramètres de votre routeur, où que vous soyez grâce à l'Internet.

Il existe deux méthodes de gestion à distance du routeur. La première consiste à acceder au routeur depuis un endroit qu'elkonque d'Internet en seLECTIONnant « Any IP address can remotely manage the Router [Toute adresse IP peut gérer le routeur à distance]’. Lorsque vous aurez entree autre adresse IP WAN depuis un ordinateur sur Internet, un ecran de connexion apparaitra. Vous devrez y enter le mot de passer du routeur. La seconde méthode consiste a autoriser une seule adresse IP spécifique a gérer le routeur a distance. Cette méthode est la plus sécuritéaire, mais la moins pratique. Pour y avoir recours, entrez l'adresse IP autorisee a acceder au routeur dans le champ fourni a cet effet, puis selectionnez « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisee a gérer le routeur a distance]’.

Avant d'activer cette fonction, il est FORTEMENT RECOMMANDÉ d'entrer un mot de passer administrateur. Si vous laissez le mot de passer vide, vous autorisez potentiellement des intrusions sur le routeur. Le port d'accès distant est 8080 par défaut. Vous pouvez désirer un port différent en entrant un nouveau nombre de port dans le champ « Remote port [Port distant] » Cliquez sur le bouton « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.

Remote Management:

Remarque :Cette fonction avancée ne devrait être utilisée que par les utilisateurs avances. Avant d'activer cette fonction, ASSUREZ-VOUS D'AVOIR DÉFINI LE MOT DE PASSÉ DE LADMINISTRATEUR. La traduction d'adresses réseau (Network Address Translation, NAT) est la méthode qui permet au routeur de partager une seule adresse IP attribuée par le FAI avec les autres ordinateurs du réseau. Cette fonction ne devrait être utilisée que si vous FAI vous attribué de multiples adresses IP, ou vous dérez désactiver la NAT pour acceder aux configurations avancées du système. Si vous ne possédez qu'une adresse IP et désactive la NAT, les ordinateurs de votre réseau ne pourront acceder à l'Internet. D'autres problèmes peuvent aussi survenir. La désactivation NAT désactive les fonctions de votre pare-feu.

L'UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre routeur. C'est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des yeux, et d'autres applications compatibles avec l'UPnP.

Certaines applications nécessit que le pare-feu du routeur soit configuré selon certains paramétres pour fonctionner adéquatement. Pour ce faire, vous doivent habituelles ouvrir des ports TCP et UDP, et parfois même configurer des ports de déclenchement. Une application qui est compatible avec l'UPnP possèse la capacité de communiquer avec le routeur, lui indiquant la façon dont le pare-feu doit être configuré. Le routeur est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désírez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilitaires ] ». Cliquez sur « Apply Changes [Enregister les modifications] » pour enregistrer les modifications.

Activation/Désactivation de la mise à jour automatique du micrologiciel

Cette innovation permet au routeur, grâce à une fonction intégrée, de vérifier automatiquement l'existence d'une nouvelle version du micrologiciel et de vous avertir lorsqu'elle est disponible. Lorsque vous vous connectez à l'interface évoluée du routeur, ce dernier effetue une vérification pour savoir s'il existe une nouvelle version du micrologiciel. Si tel est le cas, vous en étés informé. Vous pouvez désigner de télécharger cette nouvelle version ou de l'ignoreur. Le routeur est livré avec cette fonction désactivée. Pour la désactiver, Sélectionnéz « Disable [Déscientiver]», puis cliquez sur « Apply Changes [Enregistrer les modifications] »

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Configuration de vos ordinateurs

Afin que votre ordinateur soit en mesure de communiquer avec votre routeur, vous doivent assurer que les paramétres TCP/IP Ethernet soient à « Obtain an IP address automatically/Using DHCP [Obtenir une adresse IP automatiquement/Utiliser serveur DHCP] ». C'est le paramètre par défaut de la plupart des ordinateurs domestiques.

Procedez comme suit pour configurer D'ABORD l'ordinateur connecté au modem ADSL. Vous pouze également suivre les étapes suivantes pour ajouter des ordinateurs à votre routeur après que celui-ci soit configuré pour acceder à l'Internet.

Windows XP, 2000 ou NT

1. Cliquez sur « Démarrer», « Paramètres » puis « Panneau de Configuration »
2. Cliquez deux fois sur l'icone « Network and dial-up connections [Connexions reseau et accès à distance] » (Windows 2000) ou sur l'icone « Network [Réseau] » (Windows XP).
3. Cliquez avec le bouton droit de la souris sur la connexion au réseau local associée à votre carte réseau, puis selectionnez « Properties [Propriétés] » dans le menu déroulant.
4. Dans la fenêtre « Local Area Connection Properties [Propriétés de la connexion au réseau local]», Sélectionnez « Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP)]», puis cliquez sur le bouton « Properties [Propriétés]». L'écran suivant apparait :

1. Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2) est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

1. Si elles ne sont pas déjà sélectionnées, désissez les options « Obtain an IP address automatically [Obtenir automatiquement une adresse IP] » (1) et « Obtain DNS server address automatically [Obtenir les addresses des serveurs DNS automatiquement] » (3). Cliquez sur « OK ». Voitre(vos) adaptateur(s) réseau est(son) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Windows 98 SE ou Me

1. Cliquez avec le bouton droit de la souris sur « Network Neighborhood [Voisinage réseau ] » et Sélectionnez « Properties [Propriétés] » dans le menu déroulant.
2. Sélectionnez « TCP/IP -> settings [TCP/IP -> parametes] » pour la carte réseau installée. Vous verrez l'écran suivant.

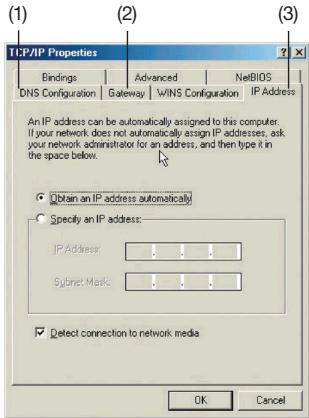

1. Si l'option « Specify an IP address [Sécifier une adresse IP] » est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

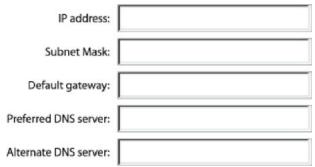

1. Écrivez l'adresse IP et le masque de sous-réseau de l'onglet « IP Address [Adresse IP] » (3).
2. Cliquez sur l'onglet « Gateway [Passerelle] » (2). Notez l'adresse de la passerelle dans le tableau.
3. Cliquez sur l'onglet « DNS Configuration [Configuration DNS] » (1). Inscrivez les adresses DNS dans le tableau.
4. Si elle n'est pas déjà sélectionnée, désissez l'option « Obtain IP address automatically [Obtenir automatiquement une adresse IP] » sur l'onglet des adresses IP. Cliquez sur « OK ». Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, votre (vos) adaptateur(s) réseau est(SONT) maintainant configuré(s) de manière à fonctionner avec le routeur. Procedez comme suit pour configurer D'ABORD l'ordinateur connecté au modem cable ou ADSL. Vous pouvez également suivre les étapes suivantes pour ajouter des ordinateurs à leur routeur après que celui-ci soit configuré pour accéder à l'Internet.

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Mac OS jusqu'à 9.x

Afin que vous ordinateur puisse communiquer efficacement avec votre routeur, vous devrez modifier les parametes TCP/IP de votre Mac à DHCP.

1. Déroulez le menu Pomme. Sélectionnez « Control Panels [Tableaux de bord]», puis « TCP/IP »

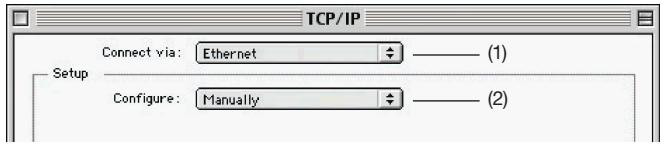

2. Vous verrez le tableau de bord TCP/IP. Sélectionnez « Ethernet Built-In [Ethernet intégré] » ou « Ethernet » dans le menu dérouulant « Connect via: [Connector via : ] » (1).

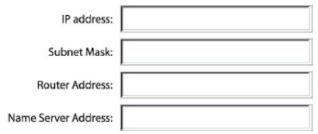

1. À côté de « Configure [Configurer] » (2), si l'option « Manually [Manuellement] » est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraçes ces informations dans le routeur.

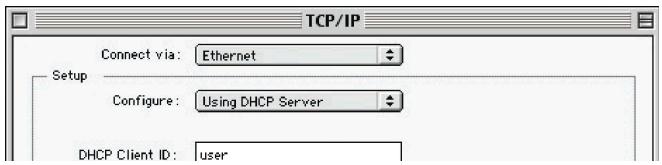

1. SiILA n'est pas déjà fait, au niveau de Configure [Configurer] ,CHOISSEZ « Using DHCP Server [Utiliser le serveur DHCP] ». Ceci permet d'indiquer à l'ordinateur qu'il doit tener une adresse IP auprès du routreur.

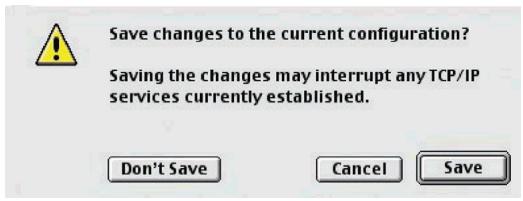

1. Fermez la fenêtre. Si vous avez apporté des modifications, la fenêtre suivante apparait. Cliquez sur « Save [Enregistrer] »

Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, vos paramètres réseau sont maintainant configurés de manière à fonctionner avec le routeur.

Table des matières

SECTIONS

1

2

3

4

5

6

7

8

9

10

Mac OS X

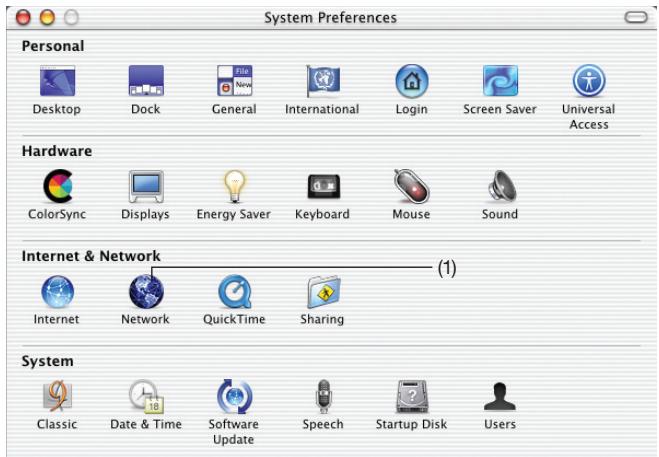

1. Cliquez sur l'icone « System Preferences [Prefrences système] »

1. Sélectionnez « Network [Réseau] »(1) à partir du menu « System Preferences [Préférences du système] »

1. Sélectionnez « Built-in Ethernet [Ethernet intégré] » (2) à côté de « Show [Montrer]», dans le menu « Network [Réseau]».

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

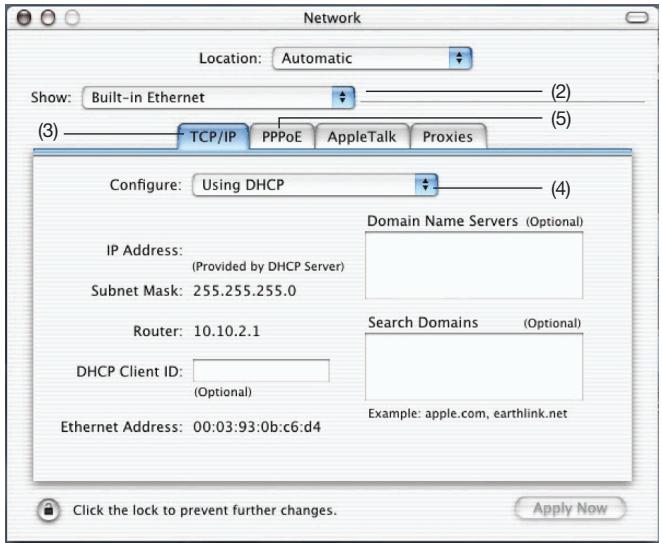

1. Sélectionnez l'onglet « TCP/IP » (3). À côté de « Configure [Configurer] » (4), vous devriez voir « Manually [Manuellement ] » ou « Using DHCP [Utiliser DHCP] » Si tel n'est pas le cas, vérifie dans l'onglet « PPPoE » (5) que l'options « Connect using PPPoE [Se connecter via PPPoE] » n'est PAS sélectionnée. Si c'est le cas, vous devrez configurer votre routeur pour une connexion de type PPPoE, utiliser cette nom d'utilisateur et mot de passe.

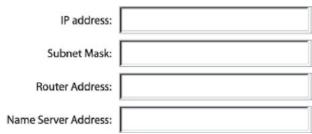

2. Si l'option « Manually [Manuellement] » est sélectionnée, votre routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entraer ces informations dans le routeur.

1. SiILA n'est pas déjà fait, selectionnez « Using DHCP [Via DHCP] » à côté de « Configure [Configurer] » (4), puis cliquez sur « Apply Now [Appliquer maintainant ] »

Votre(vos) adaptateur(s) réseau est(sont) maintainant configuré(s) de manière à fonctionner avec le routeur.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

La plupart du temps, you n'aurez pas besoin de modifier les parametres de votre navigateur Web. Si vous éprouvez des difficultés à acceder à l'Internet ou à l'interface utilisateur basée sur navigateur Web, modifie alors les parametres de votre navigateur avec les parametres recommends dans cette section.

Internet Explorer 4.0 ou version ultérieure

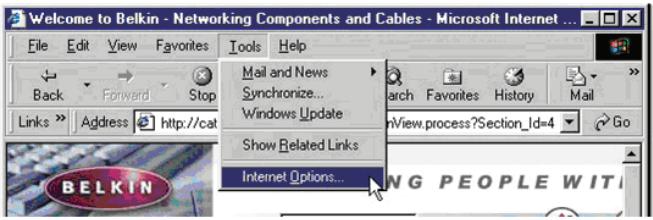

1. Lancez votre navigateur Web. Dans le menu « Tools [Outils]», Sélectionnéz la commande « Internet Options [Options Internet] »

1. À l'écran « Internet Options [Options Internet]», trois可以选择 sont possibles : « Never dial a connection [Ne jamais établit de connexion]», « DialWhenever a network connection is not present [Établit une connexion s'il n'exist pas de connexion réseau] » et « Always dial my default connection [Toujours établit la connexion par défaut]». Si vous le pouvez, Sélectionnez l'options « Never dial a connection [Ne jamais établit de connexion]». Si vous ne pouvez pas, passez à l'étape suivante.

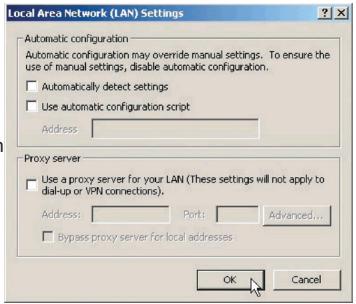

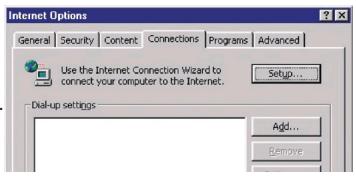

2. À l'écran « Internet Options [Options Internet]», cliquez sur « Connections [Connexions]», puis sélectionnez « LAN Settings... [Paramètres du réseau local]».

1. Assurez-vous qu'aucune de ces options n'est cochée: « Automatically detect settings [Déctector automatique] », « Use automatic configuration script [Utiliser un script de configuration automatique] » et « Use a proxy server [Utiliser un serveur proxy] » Cliqueur sur « OK ». Ensuite, cliquez de nouveau sur « OK » à la page « Internet Options [Options Internet ] »

Table des matieres

SECTIONS

1

2

3

4

5

7

8

9

10

Netscape Navigator 4.0 ou version ultérieure

1. Lancez Netscape. Dans le menu « Edit [Edition]», cliquez sur « Preferences [Preférences] »

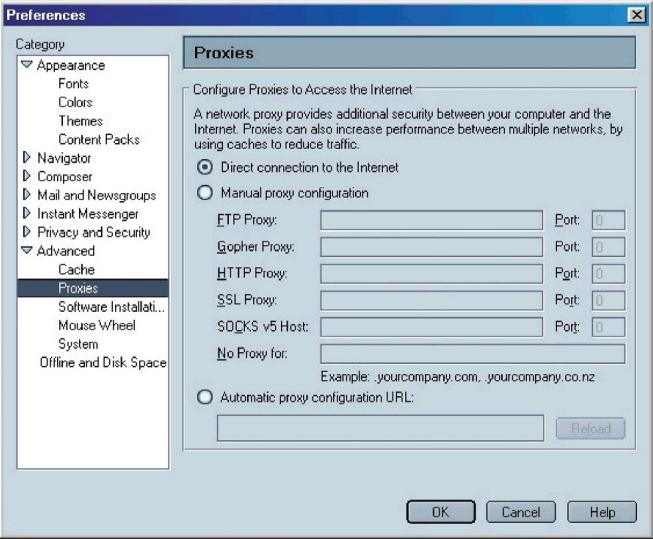

2. Dans la fenêtre « Preferences [Préférences]», clique sur « Advanced [Avancé]», puis sélectionnez « Proxies [Serveurs proxy]». Dans la fenêtre « Proxies [Serveurs proxy]», sélectionnez « Direct connection to the Internet [Connexion directe à Internet]».

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Levoyant ADSL est eteint.

Solution :

1. Vérifie la connexion entre le routeur et la ligne ADSL. Assurez-vous que le cable reseau provenant de la ligne ADSL est branché au port « ADSL » du routeur.
2. Assurez-vous que le courant arrive au routeur. Levoyant d'alimentation à l'avant du routeur doit être allumé. (1)

Problème :

Levoyant Internet est eteint.

Solution :

1. Assurez-vous que le cable réseau provenant de la ligne ADSL est branché au port « ADSL » du routeur et que levoyant ADSL est allumé.
2. Assurez-vous que vous avons entrez les paramètres de VPI/VCI, de nom d'utilisateur et de mot de passée fournis par votre FAI.

Problème :

Ma connexion est de type « Adresse IP fixe ». Je n'arrive pas à me connecter à Internet.

Solution :

Puisque vous utilisez une adresse IP fixe, votre FAI doit vous attribuer l'adresse IP, l'adresse de masque de sous-réseau ainsi que l'adresse de la passerelle. Au lieu d'utiliser l'assistant, allez à « Connection Type [Type de connexion] » et Sélectionnez vos type de connexion. Clique « Next [Suantiv]», Sélectionné « Static IP [IP fixe] », et entrez votre adresse IP, votre masque de sous-réseau et vos passerelle par défaut.

Problème :

J'ai oublie / j'ai perdu mon mot de passer.

Solution :

Appuyez sur le bouton de réinitialisation (à l'arrière du routeur) et maintenez-le enforcé pendant 6 secondes afin de rétablier les paramètres par défaut du fabricant.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Mon PC sans fil n'arrive pas à se connecter au routeur.

Solution :

1. Assurez-vous que PC sans fil possède le même SSID que le routeur, et que les paramètres de sécurité (WPA et WEP) sont identiques sur chaque client et sur le routeur.
2. Assurez-vous que la distance entre le routeur et le PC sans fil n'est pas trop grande.

Problème :

Ma connexion au réseau sans fil est souvent interrompue.

Solution :

1. Déplacez votre PC sans fil plus après de votre routeur, afin d'obtenir un meilleur signal.
2. Il y a peut-être beaucoup d'interférences, causées peut-être par un four à micro-ondes ou un téléphone sans fil 2,4 GHz. Déplaceze le routeur ou utilisez un canal différent.

Problème :

Je n'arrive pas à me connecter sans fil à Internet.

Solution :

Si vous n'arrivez pas à vous connecter à l'Internet à partir d'un ordinateur sans fil, veuillez vérifier les points suivants :

1. Observe les voyants sur votre routeur. Si vous utilisez un routeur Belkin, les voyageurs devraient etre comme suit :
   Levoyant d'alimentation doit'êtreallumé.
2. Levoyant « Connected [Connecté] » doit être allumé et ne pas clignoter.
   Levoyant WAN doit etre allumé ou clignoter.

1. Lancez le logiciel de l'utilitaire sans fil en cliquant sur l'icone dans la barre de tâches, à l'angle inférieur droit de l'écran. Si vous utilisez une carte sans fil Belkin, l'icone de la barre de tâches devrait ressembler à cette-ci (elle peut être rouge ou verte):
2. L'allure générale de la fenêtre qui s'ouvre dépend du modele de la carte réseau que vous possedez. Toutefois, n'imprime que utiliser doit posseder une liste de « Available Networks [Réseaux disponibles ], soit les réseaux auxquels vous pouvez vous connecter.

Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?

Oui, le nom de mon réseau apparait - allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste ».

Non, le nom de mon réseau n'apparait pas - allez à la section intitulée « Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste ».

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Je ne peux me connecter sans fil à l'Internet mais mon réseau apparait dans la liste.

Solution :

Si le nom de réseau apparait dans la liste des réseaux disponibles, veuilles suivre les étapes suivantes afin de vous connecter sans fil :

1. Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles. Si le réseau est sécurisé (chiffrement), vous devrez entre la clé réseau. Pour plus d'information sur la sécurité, rendez vous à la page intitulée « Configuration des paramètres de sécurité sans fil »
2. Dans les secondes qui suivent, l'icone de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.

Problème :

Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparait pas dans la liste.

Solution :

Si le nom de votre réseau n'apparait pas dans la liste des réseauaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :

1. Déplacez l'ordinateur, autant que possible, afin qu'il soit situé de 1,5 à 3 mètres du routeur. Fermez l'utilitaire de réseau sans fil, et rouvre- le. Si le nom de votre réseau sans fil apparaitment dans la liste des réseaux disponibles, il se peut que votre problème soit dû à la portée ou à une interférence. Veillez consulter l'Appendice B à propos des « Facteurs à considérer pour lechioïde l'emplacement et l'installation »
2. À l'aide d'un ordinateur connecté au routeur sans fil ou au point d'accès via un cable réseau (et non pas sans fil), assurez-vous que la « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve dans l'onglet de configuration du Canal et du SSID du routeur sans fil.

Si vous ne pouvez toujours pas acceder à Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Mon réseau sans fil ne fonctionne pas toujours.

Le transfert de données est parfois très lent.

La force du signal est faible.

J'éprouve des difficultés à étabir/maintenir une connexion de type RPV (réseau privé personnel).

Solution :

La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les apparèils diminuents lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendérer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des apparèils metalliques peuvent aussi afferter la qualité du signal. Ainsi, à l'intérieur, la portée de vos apparèils sans fil va de 30 à 60 metres. Prenez note que la vitesse de connexion diminue également si vous vous éloignez du routeur sans fil ou du point d'accès.

Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre routeur.

Modification du canal sans fil - Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre routeur est 11. Vous pouvez désirer à partir de plusieurs autres canaux, dépendamment de leur région. Consultez la page 32, « Modification du canal sans fil », pour de plus amples informations concernant le choix du canal.

Limiter le débit de données sans fil - Limiter le débit de données sans fil peut améliorer la portée sans fil maximale et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvrez les Connexions réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, sélectionnez le bouton « Configure [Configurer] » à partir de l'onglet « Général » (Les utilisateurs de Windows 98SE devront selectionner la carte sans fil à partir de la liste, et;clicquer ensuite sur Propriétés.) Choisissez ensuite l'onglet « Advanced [Avancé] » et selectionnez la propriété « Rate [Débit] ». Les cartes clients sans fil sont habituellément configurées de façon à ajuster automatiquement le débit de transmission. Toutefois,eciel peut mener à des déconnexons périodiques lorsque le signal sans fil est trop faible. De façon générale,les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouvie cesqui convient à votre environnement. Veuillez noter que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilisateur de votre carte sans fil.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Comment puis-je etendre la portee de mon réseau sans fil ?

Solution :

Belkin you reomande l'utilisation d'un des produits suivants afin d'etendre la portee de vrie rseau sans fil, chez you ou au bureau :

• Point d'accès sans fil Un point d'accès sans fil peut en effet doubler la portée de votre réseau sans fil. Un point d'accès se positionné généralement dans une zone non couverte par toute routeur sans fil et est relié au routeur grâce à un cable Ethernet.

Pour les réseaux sans fil 802.11g (54g), Belkin vous offre un Amplificateur de signal/point d'access sans fil qui peut se connecter sans fil à un Routeur sans fil 802.11g de Belkin, sans cable Ethernet.

Ces produits Belkin sont disponibles chez vous détaillant Belkin, ou directement de Belkin.

Pouroirodenir de plus amples informations sur comment etendre la portee de voite reseau,visitez : www.belkin.com/networking et detcvire le produit suivant : Point d'acces/Amplificateur de signal sans fil G de Belkin (F5D7132)

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur ou mon point d'accès Belkin.

Solution :

1. Connectez-vous à votre routeur ou votre point d'accès sans fil.
2. Ouvrez votre navigateur Web et entrez l'adresse IP du réseau ou du point d'accès sans fil. (L'adresse par défaut du réseau est 192.168.2.1 et celle du point d'accès est 192.168.2.254.) Appuyez sur le bouton « Login [Connexion]», situé au coin supérieur droit du clavier, pour vous connecter au réseau. Un message vous demande d'entrez或者其他 mot de passer. Si vous n'avez pas encore créé un mot de passer personnalisé, laissez ce champ vide et cliquez sur « Submit [Envoyer] »
3. Clique sur l'onglet « Wireless [Sans fil] » à la gauche de votre écran. Clique sur l'onglet « Encryption [Chiffrement ] » ou « Security [Sécurité ] » pour acceder à la page des paramètres de sécurité.
4. Sélectionnez « WEP 128 bits » dans le menu déroulant.
5. Àprouv avoir sélectionné le mode de chiffrement WEP, vous pouvez entrer votre clé hexadécimale WEP manuellement ou vous pouvez entrer une expression mot de passer dans le champ « Passphrase [Expression mot de passage] » et partager sur « Générate [Générer] » pour créé la clé WEP à partir de l'expression mot de passage. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramètres.

Une clé hexadécimale est une combinaison de chiffres et de lettres, compris entre 26 clés et 39. Pour le WEP 128 bits, vous doivent enter 26 clés hexadécimales.

Par exemple : C3 03 0F AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits

1. Cliquez sur « Apply Changes [Enregister les modifications] » pour terminer. Le chiffrement de votre routeur sans fil est maintainant configuré. Chaque ordinateur de votre réseau sans fil devra maintainant être configuré avec les mêmes paramétres de sécurité.

AVERTISSEMENT: Si vous configUREZ le routeur sans fil ou le point d'accès à partir d'un ordinateur doté d'un client sans fil, vous doivent assurer que la sécurité est ACTIVÉE pour ce client sans fil. Sinon, vous nepasrez toute connexion sans fil.

Remarque aux utilisateurs de Mac : Les produits AirPort d'Apple ne prennet en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennten en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit Apple Air port. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur ma carte réseau.

Solution :

Votr r t i t f. Par example, si vro routeur sans fil ou point d'acces utilise la cl 00112233445566778899AABBCC, voitr rseau doit etre parametrée de facon autiliser cette mme clo.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] »
2. Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.
3. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet utiliser vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
4. Sous l'onglet « Wireless Network Properties [Propriétés réseau sans fil ]», Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles ]», puis cliquez sur « Properties [Propriétés ] »
5. Sous « Data Encryption [Chiffrement de données]», Sélectionnez « WEP »
6. Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatquement] » n'est pas cochée. Si vous utilisez ce ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de toute administrateur réseau afin de savoir si cette case doit être cochée.

7 Entrez vous clé WEP dans la boîte « Network Key [Clé réseau] »

IMPORTANT : Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous nevez entre 26 clés hexadécimales. Cette clé réseau doit être identique à la clé que vous avez assignée à votre routeur ou point d'accès sans fil.

Par exemple : C3 03 0F AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits

1. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.

Si vous utilisez une carte réseau sans fil AUTRE qu'une carte Belkin, consultez le manuel de l'utilisateur de votre carte sans fil.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

Est-ce que les produits Belkin prennant en charge le WPA ?

Solution :

Remarque :Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prenent en charge. Au moment demettre ce manuel sous presse, une rustine de sécurité est disponible pour teléchéargement gratuite, auprès de Microsoft. Cette rustine ne fonctionne qu'avac Windows XP.

You pouze telecharger la rustine ici :

http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b-47a4-abec-274845dc9e91&displaylang=en

Vous devrez en outre télécharger le plus recent pilote pour votre Carte sans fil 802.11g pour ordinateur de bureau ou portable de Belkin, que vous trouvrez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.

Téléchargez le pilote le plus réseau à http://www.belkin.com/uk/support/tech/index.asp

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon routéur ou mon point d'accès sans fil Belkin, pour mon réseau domestique.

Solution :

1. À partir du menu dérouulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA-PSK (no server) [sans serveur] »
2. À « Encryption Technique [Technique de chiffrement]», besoinse « TKIP » ou « AES ». Ce paramètre devra être identique à celui des clients que vous configurerez.
3. Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres, symboles ou espaces). Cette clé doit être utilisé pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
4. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon routeur ou mon point d'accès sans fil Belkin, pour mon réseau d'entreprise.

Solution :

Si voit reseau utilise un serveur Radius pour distribuer les clés aux clients, veuillez utiliser ce parametre. Ce syste me retrouve surtout en enterprise.

1. À partir du menu dérouulant « Security Mode [Mode de Sécurité ]», Sélectionnez « WPA (with server) [avec serveur] »
2. À « Encryption Technique [Technique de chiffrement]», besoinse « TKIP » ou « AES ». Ce paramètre devra être identique à celui des clients que vous configurerEZ.

3. Entrez l'adresse IP de votre serveur Radius dans le champ « Radius server [Serveur Radius] »

4. Entrez la clé Radius dans le champ « Radius Key [Clé Radius] »

5. Entrez l'intervalle de clé. L'intervalle de clé correspond au nombre de fois où les clés sont distribuées (en paquets).
6. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintainant être configurés avec ces paramétres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte réseau sans fil Belkin, pour mon réseau domestique.

Solution :

Les clients doivent utiliser la même clé que le routeur ou le point d'accès sans fil. Par exemple, si le routeur ou le point d'accès sans fil est configuré avec la clé « Clé réseau de la famille Dupont», tous les clients doivent utiliser cette même clé.

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] »
2. Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.

3. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet utiliseraire vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.

4. Sous longlet « Wireless Network Properties [Propriétés réseau sans fil ]», selectionnez un réseau dans la liste « Available networks [Réseaux disponibles ]», puis cliquez sur « Properties [Propriétés ] »

5. Sous « Network Authentication [Authentication réseau]», désisissez « WPA-PSK (No server) [WPA-PSK (Sans serveur)] »
6. Entrez votre clé WPA dans la boîte « Network Key [Clé réseau ] »

IMPORTANT : Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous doivent enter de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez assignée à votre routeur ou point d'accès sans fil.

1. Cliquez sur « OK » et sur « Apply [Enregistrer] » pour enregistrer les paramétres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte réseau sans fil Belkin, pour mon réseau d'entreprise.

Solution :

1. Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] »
2. Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte.
3. Ensuite, l'utilitaire LAN sans fil de Belkin apparait. Cet utiliseraire vous permet d'acceder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
4. Sous l'onglet « Wireless Network Properties [Propriétés réseau sans fil ]», sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles ]», puis cliquez sur « Properties [Propriétés ] »
5. Sous « Network Authentication [Authentication réseau]», besoin « WPA »,
6. Sous l'onglet « Authentication [Authentication]», désisissez les paramètres spécifique par l'administrateur de votre réseau.
7. Cliquez sur « OK » et sur « Apply [Enregistrer] » pour enregistrer les paramètres.

Problème :

J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte réseau sans fil AUTRE que Belkin, pour mon réseau domestique.

Solution :

Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portables autres que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuite. Téléchargez la rustine de Microsoft en cherchant la base de connaissances avec « Windows XP WPA ».

Remarque: Cette rustine ne fonctionne qu'avac Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez télécharge et installé le pilote le plus récent, que vous trouvrez sur leur site web.

Systèmes d'exploitation pris en charge :

• Windows XP Professionnel
• Windows XP Édition Familiale

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Pour activer le WPA-PSK (sans serveur)

1. Sous Windows XP, clique « Démarrer > Panneau de Configuration > Connexions Réseaux et Internet »
2. En cliquant avec le bouton droit de votre souris sur « Wireless Networks [Réseaux sans fil ]», vous verrez une fenêtre s'afficher comme suit : Assurez-vous que la case « Utiliser Windows pour configurer mes paramétres réseau sans fil » est cochée.
3. Sous l'onglet « Wireless Networks [Réseaux sans fil]», clique sur le bouton « Configure [Configurer] »
4. Pour l'utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Administration [Administration réseau ] »

Remarque : Sélectionné le WPA si vous utilisez cet ordinateur pour vous brancher à un réseau d'entreprise, qui à son tour prend en charge un serveur d'authentication tel que le serveur RADIUS. Renseignez-vous auprès de l administrateur de votre réseau pour de plus amples informations.

1. Sélectionnez « TKIP » sous « Data Encryption [Chiffrement de données ] ». Ce paramètre devra être identique à ce lui que vous configurEZ sur le routeur ou le point d'accès sans fil.
2. Entrez vous clé WEP dans la boîte « Network Key [Clé réseau ] »

IMPORTANT : Entrez votre PSK. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.

1. Clique « OK » pour enregistrer les paramètres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Tableau comparatif des reseaux sans fil

Technologie sans fil	G (802.11g)	G+ MIMO (802.11g avec MIMO MRC)	N MIMO (projet 802.11n avec MIMO)	N1 MIMO (projet 802.11n avec MIMO)
Débit*	Jusqu'à 54 Mbps*	Jusqu'à 54 Mbps*	Jusqu'à 300 Mbps*	Jusqu'à 300 Mbps*
Fréquence	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interférer avec la bande sans autorisation 2,4 GHz	Les appareils domestiques courants tels que téléphones sans fil et fours à micro-ondes peuvent interféreravec la bande sans autorisation 2,4 GHz
Compatibility	Compatible avec le 802.11b/g	Compatible avec le 802.11b/g	Compatible avec le projet 802.11n** et 802.11b/g	Compatible avec le projet 802.11n** et 802.11b/g
Couverture*	Jusqu'à 120 mètres*	Jusqu'à 305 mètres*	Jusqu'à 360 mètres*	Jusqu'à 427 mètres*
Avantage	Populaire : grande popularité pour le partagé d'une connexion Internet	Meilleure couverture avec débit plus stable	Meilleure couverture et débit plus rapide	Technologie de pointe : le meilleurdébit et la meilleur couverture

Informations à propos de l'assistance technique

Pour de plus amples informations à propos de l'installation de ce produit et des mises à jour de logiciels, visitez :

http://www.belkin.com/uk/support/tech/index.asp

Annexe A : Glossaire

Adresse IP

L' « Adresse IP » représenté l'adresse IP interne du routeur. Pour acceder à l'Interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregistrer les modifications] ». L'adresse IP可以选择 doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables :

192.168.x.x (ou x est un nombre compris entre 0 et 255)

10.x.x.x (ou x est un nombre compris entre 0 et 255)

Masque de sous-reseau

Certaines réseaux sont beaucoup trop élargis pour permettre à tout le traffic de submerger toutes ses parties. Ces réseaux doivent être divisés en en sections plus restreintes et facilement administrables : les sous-reseaux. Le masque de sous-réseau consiste en l'adresse du réseau, en plus de l'information réservée à l'identification du sous-réseau.

DNS

DNS est l'acronyme de Domain Name Server, qui se traduit par Serveur de noms de Domaine. Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin.com, en adresses IP. Cette information n'est pas requise de la plupart des FAI lors de la configuration du routeur. Si vous étés utilisez une connexion de type IP fixe, vous pouze avoir besoin de saïrir une adresse DNS spécifique ainsi qu'une adresse DNS secondaire pour que votre connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas à entrer d'adresse DNS.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

PPPoE

La plupart des fournisseurs de services ADSL utilisent la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous brancher a Internet,
votre FAI utilise probablement le protocole PPPoE pour vous reliar au service.

Vous possedez une connexion de type PPPoE si :

1. Notre FAI vous a attribué un nom d'utilisateur et un mot de passer, qui sont requis pour vous brancher à Internet.
2. Notre FAI vous a fourni des logiciels tels que WinPOET et Internet300, et vous utilisez ceux-ci pour vous brancher à Internet.
3. Vous doivent double-cliquer une icône sur votre bureau, autre que celle de leur navigateur, pour vous branchier à Internet.

Pour configurer le routeur selon le protocole PPPoE, entrez votre nom d'utiliser et votre mot de passer dans les champs prévus. Àprous avoir entre les informations, cliquez sur « Apply Changes [Enregistrrer les modifications] »

L'indicateur d'état de l'Internet affichera « Connexion OK » si votre réseau est configuré de façon appropriée.

PPPoA

Entrez les informations relative au PPPoA dans les champs prévus, et cliquez sur « Next [Suvient] ». Cliquez sur « Apply [Appliquer] » pour que les paramètres doivent pris en compte.

1. Nom d'utilisateur - Entrez le nom d'utilisateur. (Fourni par votre FAI.)
2. Mot de passer - Entrez votre mot de passer. (Fourni par votre FAI.)
3. Entrez à nouveau le mot de passer - Confirmez le mot de passer. (Fourni par votre FAI.)
   4 VPI/VCI - Entrez ici vos paramétres de d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). (Fourni par votre FAI.)

Déconnecter après X...

Cette fonction permet de déconnecter automatiquement le routeur de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le routeur se déconnectera de l'Internet après 5 minutes d'inactivité Internet.

Cette option doit être utilisée si vous FAI vous facture à la minute.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Canal et SSID

Pour changer le canal de fonctionnement du routeur,CHOISSEZ celui qui vous convient dans le menu déroulant. Ensuite, cliquez sur « Apply Changes [Enregister les modifications] » pour enregister les parametes. Vous pouvez aussi modifier le SSID. Le SSID est l'équivalent du nom du réseau sans fil. Vous pouvez donner n'importe quel nom au SSID. S'il y a d'autres réseaux sans fil dans votre environnement immédiat, vous devriez donner un nom unique auromium. Pour modifier le SSID, cliquez sur la boîte SSID, et entrez le nouveau nom. Cliquez sur « Apply Changes [Enregister les modifications] » pour qu'elle seront prises en compte.

Diffusion de l'ESSID

Plusieurs adaptateurs réseau sans fil disponibles sur le marché à l'houre actuelle comprend une fonction appelée 'analyse du site'. Cette fonction permet de balayer l'air ambiant à la recherche de n'importe quel réseau disponible, et permet à chaque ordinateur de sélectionner automatiquement un réseau parmi ceux-ci. C'est possible lorsque le SSID de l'ordinateur est paramétré avec « TOUS ». Voitre routeur Belkin permet le blocage de cette recherche de réseaux. Si vous désactevez la fonction « ESSID Broadcast [Diffusion d'ESSID]», le seul moyen dont dispose votre ordinateur pour se brancher au réseau est de paramétrer le SSID de celui-ci en lui donnant le nom spécifique du réseau (par exemple WLAN). Assurez-vous de connaître le SSID (nom du réseau) avant d'activer cette fonction. Il est possible de rendre presque invisible votre réseau sans fil. En déactivant la diffusion du SSID, votre réseau n'apparaître pas lors de l'analyse du site. Il va de soi que désactiver la fonction de diffusion du SSID augmente le niveau de sécurité.

Chiffrement

Le chiffrement contribue à préserver la sécurité de votre réseau. Pour proteger vos données, le routre utilise le Wired Equivalent Privacy (WEP). Voitre routre présente deux niveaux de chiffrement : 64 bits et 128 bits. Le chiffrement fonctionne avec un système de clés. La clé de l'ordinateur doit correspondre à la clé du routeur. On peut créé une clé de deux façon. La façon la plus simple consiste à laisser le logiciel du routeur convertir en clé une expression mot de passée que vous avez entree. Une méthode plus avancée consiste à entre la clé manuellement.

Passerelles d'applications

Les Passerelles d'Applications vous permettent d'ouvrir des portes spécifiques pour permettre à certaines applications de fonctionner adéquament avec la fonction de Traduction d'Adresse Réseau (NAT) du routeur. Vous pouvez désirir vos applications à partir d'une liste d'applications courantes. Veuillez selectionner une application courante à partir de la liste déroulante. Vos sélections seront programmées dans le routeur. Sélectionné la ligne dont vous désírez copier les paramètres à partir de la liste déroulante, Sélectionné la ligne vers laquelle vous voulez les copier, et cliquez ensuite sur « Copier vers ». Les paramètres seront transférés vers la ligne spécifique. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour sauvégarder les paramètres de cette application. Si vous ne trouvez pas votre application, vous doivent contacter le fabricant de l'application afin de déterminer les portes qui doivent être configurés. Vous pouvez entraîre ces informations manuellement dans les paramètres du routeur.

Serveurs Virtuels

Cette fonction vous permet d'acheminer, via le routeur et vers votre réseau interne, les appels externes (Internet) de services tells qu'un serveur web (port 80), un serveur FTP (port 21) ou d'autres applications. Parce que vos ordinateurs internes sont protégés par le pare-feu, les machines provenant de l'Internet ne peuvent acceder à ceux-ci puisqu'ils sont invisibles. Si vous doivent configurer la fonction de Serveur Virtuel pour une application particulière, vous doivent contacter le fabricant de votre application et déterminer quels paramètres de ports sont nécessaires.

Pour entrez les paramètres manuellement, entrez l'adresse IP dans l'espace prévu pour la machine (serveur) interne, les ports public et LAN requis pour la passerelle. Sélectionnez ensuite « Enable [Activer] » et cliquez sur « Set [Établit] » . Vous pouvez uniquement faire passer un seul port par adresse IP interne. L'ouverture des ports de votre pare-feu risque de promparttre la sécurité de votre réseau. Vous pouvez rapidement activer ou désactiver cette fonction. Il est recommendé de désactiver cette fonction lorsque vous n'utilise pas une application spécifique.

Filtres d'IP des clients

Le routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au couerrié Electronique et autres fonctions réseaux, à des jours et des heures données. La restriction peut s'appliquer à un seul ordinateur, à un groupe d'ordinateurs ou à plusieurs ordinateurs.

Blocage d'URL

Pour configurer la fonction de Blocage d'URL, spécifie les sites web (www.unsite.com) et/ou les mots-clés que vous désírez voir filtrés sur votre réseau. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour que celles-ci soient prises en compte. Pour terminer cette configuration, vous déverrez créé ou modifier une règle d'accès à la section Filtrés d'IP des clients. Pour modifier une règle existante, cliquez sur l'option Modifier située à côté de la règle à modifier. Pour créé une nouvelle règle, cliquez sur l'option « Ajouter un PC » À partir de la section « Contrôle d'Accès > Ajouter un PC », cochez l'option « WWW avec Blocage d'URL » dans le tableau de « Service de PC client», pour filtrer les sites web et les mots-clé spécifiés.

Règle d'horaire

Pour configurer la Règle d'horaire, spécifie le Nom, le Commentaire, l'Heure du début et l'Heure de fin que vous désírez filtrer sur votre réseau. Cette page définit les noms des règles de l'horaire et active l'horaire en question, pour'utilisation sur la page de « Contrôle d'accès »

Filtrage des adresses MAC

Le filtrage d'adresses MAC est une fonction de sécurité puissant que qui vous permet de désigner les ordinateurs autorisés à se connecter au réseau. Tout ordinateur non spécifique dans les paramètres du filtre et qui tente d'acceder au réseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous devez enter l'adresse MAC de chaque client de votre réseau, pour permettre à chacun d'acceder au réseau, ou copier l'adresse MAC en sélectionnant le nom de l'ordinateur à partie de la Liste de clients DHCP. Si vous souhaitez activer cette fonction, Sélectionné l'options Activer. Ensuite, cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Zone DMZ

Si un de vos PC clients ne peut exéctuer une application Internet convenablesse parqu qu'il se trouve derrière un pare-feu, vous pouvez modifier les restrictions en permettant l'accès à internet bidirectionnel. Cette opération peut s'avérer nécessaire si la traduction d'adresse réseau (NAT) empêche le bon fonctionnement d'applications telles que les yeux ou les videoconferences. Servez-vous de cette fonction au besoin. L'ordinateur place dans la zone DMZ ne sera pas protégé contre les attaques provenant de hackers. Pour placer un ordinateur dans la zone DMZ, entrez les derniers chiffres de son adresse IP de réseau local dans le champ de saisie d'IP fixe, et cliquez sur « Apply Changes [Enregistrer les modifications] » pour que celles-ci soient prises en compte. Si vous n'avez qu'une adresse IP publique (WAN), vous pouze laisser l'IP publique à « 0.0.0.0 », Si vous utilisez plusieurs adresses IP (WAN) publiques, il est possible de selectionner vers qu'elle adresse IP (WAN) publique l'hote DMZ sera dirigé. Entrez l'adresse IP (WAN) publique vers laquelle vous désirez diriger l'hote DMZ, entrez les deux derniers chiffres de l'adresse IP de l'ordinateur hote de la zone DMZ,CHOISSEZ ACTiver et cliquez sur « Apply Changes [Enregistrer les modifications] »

Mot de passer Administrateur

Le routeur est livre SANS mot de passer défihi. Si par souci de sécurité vous désirer ajouter un mot de passer, vous pouvez le configurer à partir de l'interface basée sur navigateur Web de votre routeur. Conservez votre mot de passer dans un endroit s ur, puisque vous aurez besoin de ce mot de passer lorsque vous voudrez vous connecter au routeur par la suite. Il est FORTEMENT RECOMMANDÉ d'ajouter un mot de passer si vous prévoyez utiliser la fonction de gestion à distance du routeur.

L'option de temporisation de la connexion vous permet de déterminer une plage horapendant laquelle vous pouze être connecté à l'interface de configuration avancée du routeur. La temporisation début lorsqu'il n'y a plus d'activité. Par exemple, vous ave apporté des modifications au niveau de l'interface de configuration évoluée, puis vous ave quitté l'ordinateur sans cliquer sur «Logoutn [Déconnexion] »

En prénant pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au réseau pour apporter d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes. À titre de remarque, un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du réseau.

Définition d'un fuseau hora

Le routeur harmonise le temps en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisée par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients. Sélectionné le fuseau journe du pays dans lequel vous résidez. Si vous résidez dans une région qui applique l'horaire d'été, cochez la case pres de l'options « Enable Daylight Saving [Appliquer les heures d'été] ». L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au routeur pour contacter les serveurs horaires sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l'horloge vous-même.

Gestion à distance

Avant d'activer cette fonction, ASSUREZ-VOUS D'AVOIR AJOUTÉ UN MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d'apporter des changements aux paramètres de votre routeur, où que vous soyez grâce à l'Internet.

UPnP

L'UPnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et video, des jours, et d'autres applications compatibles avec l'UPnP. Certain applications nécessit que le pare-feu du routeur soit configuré selon certains paramétres pour fonctionner adéquatement. Pour ce fait, vous devez habituellément ouvrir des ports TCP et UDP, et parfois même configurer des portes de déclenchement. Une application qui est compatible avec l'UPnP possède la capacité de communiquer avec le routeur, lui indiquant la façon dont le pare-feu doit être configuré. Le routeur est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désírez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilitaires] ». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les modifications.

Annexe B : Facteurs à considérer pour l'installation et la mise en route

Remarque : Alors que certains des objets enumérés ci-dessous peuvent affecter la performance de votre réseau, ils n'empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.

1. Choix de l'emplacement de votre routeur ou votre point d'accès sans fil

Placez votre routre réseau sans fil (ou point d'accès), le centre nerveux de votre réseau sans fil, aussi près que possible du centre de la zone de couverture désirée.

Afin d'assurer une zone de couverture optime pour vos « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):

Assurez-vous que les antennes de votre routeur ou de votre point d'accès sont parallèges et disposées à la verticale (en pointant vers le plafond). Si vous routeur (ou votre point d'accès) est posé à la verticale, essayez autant que possible de-disposer les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le routeur (ou le point d'accès) à l'étage le plus central de votre domicile. Ceci peut signifier que devrez placer le routeur sans fil (ou le point d'accès) à un étage supérieur.
- Évitez de placer le routeur (ou le point d'accès) après d'un téléphone sans fil 2.4 GHz.

2. Éviter les obstacles et les interférences

Évitez de placer le routeur ou le point d'accès près d'un apparéil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets denses pouvant empêcher la communication sans fil :

• Refrigerateurs
  Lave-linge et/ou sèche-linge
• Étagère en métal
  Aquarium volumexe
• Fenêtres teintées (contra les UV) à base de métal

Si le signal de votre réseau semble plus faible à certains endroits, assurez-vous qu'aucun de ces objet ne peut faire obstruction à celui-ci (entre vos ordinateurs et leur routre ou leur point d'accès.)

3. Telephones sans fil

Si les performances de votre réseau sans fil sont toujours affectées malgré les solutions mentionnées ci-dessus et si vous possèdez un téléphone sans fil :

• Éloignez votre téléphone de votre routeur ou votre point d'accès sans fil ainsi que de vos ordinateurs sans fil.
• Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semble résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
• Si vous téléphone prend en charge la sélection du canal, modifier le canal de leur téléphone en faisaisant autant que possible le canal le plus eloiigné du canal de leur reseau sans fil. Par exemple, faisaissez le canal 1 pour votre téléphone et modifier le canal de leur routeur ou de leur point d'accès en faisaisant le canal 11. Consultez la documentation accompagnant leur téléphone pour de plus amples informations.
• Si le besoin se fait sentir, vous pouvez aussi changer votre téléphone sans fil enCHOISIGANT untelephone à 900MHz ou a 5GHz

4. Choisissez le canal le plus « faisible » pour votre réseau sans fil

Dans des environnementes ou les habitations ou les entreprises sont rapprochées, tels que les appartements et les immeubles de bureaux, il se peut qu'un autre réseau sans fil entre en conflit avec le voitre.

Grçá à la fonction d'analyse du site de l'Utilitaire de réseau sans fil, vous pourrez localiser d'autres réseaux sans fil disponibles (consultez le manuel de votre adaptateur sans fil), et désiroir pour votre routeur sans fil (ou point d'accès) un canal aussi loin que possible du canal utilisé par ces réseaux.

Essayez plusieurs canaux parmiiaux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans notre voisinage.

Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel.

Ces solutions devraient vous permettre d'obtenir une zone de couverture maximaie avec votre routeur ou votre point d'accès. Si vous doivent étedreaire cette zone de couverture, nous vous suggérons le Point d'accès/ Amplificateur de signal de Belkin.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

5. Connexions sécurisées, RPV et AOL

Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passage et qui est utilisé à où la sécurité revêt une grande importance. Parmi les connexions sécurisées :

• Les connexions de type RPV (réseau privé virtuel), souvent utilisées pour acceder à distance à un réseau d'entreprise
  Le programme Bring your own access d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou cable) offerte par un autre fournisseur d'accès à Internet (États-Unis uniquement).
  La plupart des banques en ligne
• Plusieurs sites commerciaux qui require un nom d'utilisateur et un mot de passer ainsi d'acceder à un compte

Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'énergie de votre ordinateur (lorsqu'il est en état de voir). La solution la plus simple afin d'éviter cette situation est de vous reconnectcer enLANCANT le logiciel de RPV ou d'AOL ou en vous reconnectcant via le site web sécurisé.

Une solution alternative consiste à changer les parametes de gestion de l'énergie afin qu'il ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les parametes de gestion de l'énergie de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le « Control Panel [Panneau de Configuration]».

Si les difficultés reliées aux connexions sécurisées, au RPV et à AOL persistent, veuillez réire les étapes ci-dessus afin de vous assurer d'avoir tenté les solutions proposées.

Déclaration FCC

DECLARATION DE CONFORMITE À LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNETIQUE

Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que le produit :

F5D7634uk4A

auquel se refère la presente déclaration, est conforme aux normes énoncées à l'aléna 15 de la réglementation de la FCC. Son fonctionnement doit satisfaire aux deux conditions suivantes : (1) cet apparéil ne peut pas provoquer d'interférence nuisible et (2) cet apparéil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Attention : Exposition aux radiations dues aux fréquences radio

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux féquences radios de la FCC. Toutfootis, il est conseilé d'utiliser l' apparéil de manière à minimier les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, la placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la capacité d'exceder les limites d'exposition aux fréquences radio de la FCC, il est conseilé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission Fédérale des Communications (FCC)

Cet apparéil a été testé et satisfait aux limites établies pour les apparéils numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont conçées de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique. L' apparéil générale, utilise et peut irradier une energia radio fréquence... Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l' apparéil sous et hors tension, l'utiliseur est invite à tester et à corriger l'interférence enPNANT une des mesures suivantes:

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'appareil et le récepteur.
Raccorder l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technician radio/TV pour obtenir de l'aide.

Cet apparèil est conforme aux normes énonçées à l'alinéa 68 de la réglementation de la FCC, et aux exigences adoptées par l'ACTA. Sur la face latérale de cet équipement se trouve une étiquette qui contient, entre autres, un identifiant au format US : BKCDL01BF5D7634A. Ce numéro doit être fourni à l'opérateur téléphonique sur demande.

Table des matieres

SECTIONS

1

2

3

4

5

7

8

9

10

Assistance technique gratuite Hors coût de communication nationale www.belkin.com

Vous trouvez des informations techniques supplémentaires sur le site www.belkin.com, dans la zone d'assistance technique-. Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci-contre*.

PAYS	NUMéro	ADRESSE INTERNET
AUTRICHE	0820 200766	www.belkin.com/uk/networking/
BELGIQUE	07 07 00 073	www.belkin.com/nl/networking/
RÉPUBLIQUE TCHÉQUE	239 000 406	www.belkin.com/uk/networking/
DANEMARK	701 22 403	www.belkin.com/uk/networking/
FINLANDE	00800 - 22 35 54 60	www.belkin.com/uk/networking/
FRANCE	08 - 25 54 00 26	www.belkin.com/fr/networking/
ALlemAGNE	0180 - 500 57 09	www.belkin.com/de/networking/
GRÈCE	00800 - 44 14 23 90	www.belkin.com/uk/networking/
HONGRIE	06 - 17 77 49 06	www.belkin.com/uk/networking/
ISLANDE	800 8534	www.belkin.com/uk/networking/
IRLANDE	0818 55 50 06	www.belkin.com/uk/networking/
ITALIE	02 - 69 43 02 51	www.belkin.com/it/networking/
LUXEMBOURG	34 20 80 85 60	www.belkin.com/uk/networking/
PAYS-BAS	0900 - 040 07 90 0,10 € par minute	www.belkin.com/nl/networking/
NORVÉGE	81 50 0287	www.belkin.com/uk/networking/
POLOGNE	00800 - 441 17 37	www.belkin.com/uk/networking/
PORTUGAL	707 200 676	www.belkin.com/uk/networking/
RUSSIE	495 580 9541	www.belkin.com/networking/
AFRIQUE DU SUD	0800 - 99 15 21	www.belkin.com/uk/networking/
ESPagne	902 - 02 43 66	www.belkin.com/es/networking/
SUÉDE	07 - 71 40 04 53	www.belkin.com/uk/networking/
SUISSE	08 - 48 00 02 19	www.belkin.com/uk/networking/
ROYAUME-UNI	0845 - 607 77 87	www.belkin.com/uk/networking/
AUTRES PAYS	+44 - 1933 35 20 00

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Modifications

La réglementation de la FCC soulvigne la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin International, Inc., lui retire le droit d'utiliser l'apparil.

Canada-Industrie Canada (IC)

La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 Industry Canada. This Class B digital apparatus complies with Canadian ICES-003.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union europeenne

Les produits radio portant le label CE 0682 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté française.

L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parentheses).

EN 60950 (IEC60950) - Sécurité des produits
EN 300 328 Conditions techniques exigées pour les apparèils radio
- ETS 300 826 Conditions générales en matière de compatibilité electromagnétique pour les appareils radio.

Consultez la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur la basse tension (72/23/EEC) publiées par la Commission de la Communauté française. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 55022 (CISPR 22) - Interférences électromagnétiques
EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité electromagnetique
EN 61000-3-2 (IEC61000-3-2) - Émissions de courants harmoniques
EN 61000-3-3 (IEC610000) - Fluctuations de tension et flicker
EN 60950 (IEC60950)-Sécurité des produits

Les produits Equipés de transmetteurs radio portent la marque CE 0682 ou CE alert et peuvent également afficher le logo CE.

Table des matieres

SECTIONS

1

2

3

4

5

7

8

9

10

Pour en savoir plus sur la récapération de ce produit, visitez http://environmental.belkin.com

Utilisation restreinte dans certains pays. Equipement de classe 2

Garantie à vie limitée du produit de Belkin International, Inc.

Couverture offerte par la garantie

Belkin International, Inc. (« Belkin ») garantit à l'acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériel et de fabrication.

Période de garantie

Belkin garantit le produit Belkin pour toute la durée de vie du produit.

En cas de problème

Garantie du produit

Belkin s'engage à réparer ou à remplaner gratuitement, à sa convenance, tout produit défectueux (à l'exception des frais d'expédition du produit). Belkin se reserve le droit demettre fin, sans avis préalable, à la production de n'importequelproduit et rejette toute garantie limite consistent en la réparation ou au remplacement de ces produits dont la fabrication a cesser. Si Belkin n'est pas en mesure de réparer ou de remplancer le produit (par exemple, parce que sa production a ete arrêtée), Belkin proposera soit un remboursement ou une note de credit pour I'achat d'un autre produit de Belkin.com, pour un montant égal à celui du prix d'achat du produit, tel que figurant sur la preuve d'achat originale et après deduction de la valeur équivalent à son usage normal.

Exclusions de la garantie

Toutes les garanties précités sont nulles et non avenues si le produit Belkin n'est pas returné à Belkin, à la demande expresse de celui-ci, l'acheteur étant responsable de l'acquittement des frais d'expédition, ou si Belkin déterminée que le produit Belkin a été installe de façon inappropriée ou modifiée d'une quelconque manière. La garantie du produit Belkin ne protège pas contre des calamités naturelles comme les inondations, les tremblements de terre ou la foudre, la guerre, le vandalisme, le vol, l'usure normale, l'érosion, l'épuisement, l'obsolescence, l'abus, les dommages provoqués par des perturbations deasse tension (baisses ou affaissements de tension, par exemple), un programme non autorisé ou une modification de l'équipement du système.

Pour une demande d'intervention

Procedez comme suit pour obtenir une réparation de votre produit Belkin :

Communiquez avec Belkin Limited en téléphonant au service d'assistance technique aux numéroes figurant précédemment dans ce manuel, dans les 15 jours suivant l'évenement.

Table des matieres

SECTIONS

1

2

3

4

5

6

7

8

9

10

Belkin se reserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière déscription, qu'il serait impossible d'expédier l'équipement endommagé à Belkin, Belkin peut désigner un atelier de réparation de son choix pour l'inspection du produit et l'établissement d'un devis de réparation. Les coûts, s'il en est, pour l'expédération de l'équipement jusqu'à l'atelier de réparation et le retour, ainsi que pour l'estimation, seront entièrement à la charge de l'acheteur. L'équipement endommagé doit être disponible pour inspection jusqu'au réglement de la demande de réclamation. Lorsqu'un règlement intervient, Belkin se réserve le droit d'un recours en subrogation sous toute autre police d'assurance détenue par l'acheteur.

La législation nationale face à la garantie

CETTE GARANTIE NE COMPREND QUE LA GARANTIE BELKIN. BELKIN REJETTE PAR LE PRESENT DOCUMENT TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, SAUF EXCEPTIONS PRÉVUES PAR LA LOI, Y COMPRIS MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES AFFERENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À L'ADOQUATION À UNE FINALITE DONNée. CES GARANTIES IMPLICITES, LE CAS ÉCHEANT, SONT D'UNE DURée LIMITÉ AUX CONDITIONS DE LA PRESENTE GARANTIE.

Certsains pays ne permettant pas d'imposer de limite à la durée de validité des garanties implicites. Il se peut donc que les limites ci-dessus ne s'appliquent pas dans votre cas.

BELKIN NE PEUT EN AUCUN CAS ETRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES, DIRECTS, INDIRECTS OU MULTIPLES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES PERTES COMMERCIALES OU DE REVENUS DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE TOUT PRODUIT BELKIN, MÈME LORSQU'IL A ETÉ AVISE DE LA PROBABILITE DES DITS DOMMAGES.

La garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre. Certains pays ne permettent pas d'exclore ou de limiter les dommages accidentels, consécutifs ou autres, de sorte que les limitations d'exclusions précités peuvent ne pas s'appliquer dans votre cas.

belkin.com

Belkin Ltd.

NN106GL, Royaume-Uni

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt,

France

Belkin GmbH

Hanebergstrasse 2

80637 Munich

Allemagne

Belkin Iberia

C/ Anabel Segura, 10

planta baja, Of-2

28108, Alcobendas, Madrid

Espagne

© 2008 Belkin International, Inc. Tous droits réservésToutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays

PM01218ea F5D7634-4
