Marque	Belkin
Modèle	F5U221
Type de produit	Hub USB 2.0 4 ports
Nombre de ports	4 ports en voie descendante (USB-A), 1 port en voie ascendante (USB-B)
Normes USB supportées	USB 2.0 (480 Mbps), rétrocompatible USB 1.1 (12 Mbps, 1.5 Mbps)
Alimentation	Auto-alimenté via adaptateur secteur (6 V CC, 2,5 A) inclus
Tension par port	5 V CC, 500 mA max
Protection	Protection et détection de surtension par port
Voyants lumineux	Voyant d'alimentation principal et voyants individuels d'état des ports
Systèmes d'exploitation compatibles	Windows 98SE, Me, 2000, XP
Plug and Play	Oui, branchement à chaud
Température de fonctionnement	5°C à 40°C
Température de stockage	-20°C à 60°C
Matériau du boîtier	Plastique
Contenu de la boîte	Hub, câble USB, adaptateur secteur, manuel utilisateur
Certifications	FCC, CE, USB-IF
Garantie	Garantie limitée à vie Belkin
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.

FOIRE AUX QUESTIONS - HUB 4 PORTS USB 2.0 #F5U221F BELKIN

Quelle est la différence entre le mode haut débit et le mode faible/pleine vitesse ?

Le hub fonctionne en mode haut débit (480 Mbps) uniquement s'il est connecté à un port USB 2.0 de l'ordinateur. S'il est connecté à un port USB 1.1, il fonctionne en mode faible (1,5 Mbps) ou pleine vitesse (12 Mbps).

Puis-je connecter un périphérique USB 1.1 à ce hub ?

Oui, le hub est rétrocompatible avec tous les périphériques USB 1.1. Ils fonctionneront à leur vitesse native.

Comment installer le hub ?

Branchez l'adaptateur secteur sur une prise murale, puis connectez le câble USB-A à l'ordinateur et le câble USB-B au hub. Windows détectera automatiquement le hub et installera les pilotes nécessaires.

Que signifient les voyants lumineux ?

Le voyant d'alimentation principal indique la mise sous tension. Chaque port a un voyant d'état : vert continu = fonctionnement normal, vert clignotant = attention logiciel, ambre clignotant = attention matériel, rouge continu = arrêt, ambre continu = condition d'erreur.

Le hub nécessite-t-il des pilotes spécifiques ?

Sous Windows 98SE, Me, 2000 et XP, les pilotes sont intégrés. Il se peut que l'assistant demande le CD d'installation de Windows pour finaliser l'installation.

Puis-je brancher jusqu'à combien de périphériques en cascade ?

Le hub permet de connecter jusqu'à 127 périphériques USB sur un seul port en utilisant plusieurs hubs en cascade.

Que faire si un périphérique n'est pas reconnu ?

Vérifiez les connexions, essayez un autre port USB sur le hub ou sur l'ordinateur, et assurez-vous que le pilote du périphérique est correctement installé. Redémarrez éventuellement l'ordinateur.

Le hub est-il compatible avec macOS ou Linux ?

La notice mentionne une compatibilité Windows uniquement. Pour macOS ou Linux, le hub peut fonctionner sans pilote spécifique en tant que hub USB standard, mais sans garantie de fonctionnement optimal.

Comment nettoyer le hub ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché sur une prise fonctionnelle et que le connecteur CC est correctement inséré dans le hub. Testez avec une autre prise si nécessaire.

MODE D'EMPLOI HUB 4 PORTS USB 2.0 #F5U221F BELKIN

Veuillez tirer attentivement ce manuel et suivre la procédure indiquée afin de ne pas endommager le concentrateur USB 2.0 4 ports et/ou les péripériques connectés.

Félicitations et merci d'avoir acheté le concentrateur USB 2.0 4 ports de Belkin (le concentrateur). Il vous procure quatre ports USB en voie descendante compatibles avec les périphériques USB 1.1 (à faible vitesse et à pleine vitesse) ainsi qu'avec les périphériques USB 2.0 (haut débit).

Cela signifie que ce concentrateur est à compatibilité descendante avec tous les périhériques USB 1.1 actuels et qu'il fonctionne également avec la nouvelle génération de périhériques USB 2.0 à haut débit. Il peut s'agir de scanners, d'imprimantes, de périhériques de stockage de masse et d'appareils photo haute résolution. Le concentrateur est auto alimenté, ce qui permet l'association de périhériques en cascade avec d'autres concentrateurs. Cela signifie qu'il est possible de connecter jusqu'à 127 périhériques USB à un seul port. Le concentrateur est également équipé de voyants d'état de couleur pour chaque port ainsi que d'un voyage d'alimentation principal qui vous indique si le concentrateur est alimenté et prêt à l'emploi. Pour obtenir de plus amples informations, reportez-vous à la section « Spécifications techniques ».

Caracteristiques

• Compatible avec les spécifications Universal Serial Bus 2.0 (débits de données 1,5/12/480 Mbps)
• Compatibilité descendante avec les specifications Universal Serial Bus 1.1 (débits de données 1,5/12 Mbps)
• Compatible avec Windows® 98SE, Me, 2000 et XP.
• Approuvé par l'USB Implementers Forum (USB-IF)
• Prend en charge les spécifications Plug-and-Play
• Prend en charge le branchement à chaud des périphériques USB
• Protection et détection de surtension pour chaque port Voyants lumineux individuels d'état du port
• Quatre ports en voie descendante à 480 Mbps
• Entièrement compatible avec les périphériques USB 1.1 et USB 2.0

Contenu de la boîte

(1) Concentrateur 4 ports compatible USB 2.0: F5U221 (1) Câble périphérique USB (1) Adaptateur de courant CA (1) Manuel de l'utilisateur

Spécifications techniques

Ports en voie ascendante : (1)

Ports en voie descendante : (4)

Tension par port : CC +5 V

Courant par port : 500 mA (max.)

Mode d'alimentation : Auto alimenté

Température de fonctionnement : 5^ 40^

Température de stockage : -20°C~60°C

Coffret : Plastique

Bloc d'alimentation : Sortie : CC 6 V 2,5 A

Taille de fiche : 5,5 mm (extérieur) 2,1 mm (centre)

Polarité de la prise : centre positif

Arrêt Non opérationnel

Rouge continu Opérationnel

Ambré Condition d'erreur

Vert continu Entièrement opérationnel

Vert clignotant Attention du logiciel

Ambre clignotant Attention du matériel

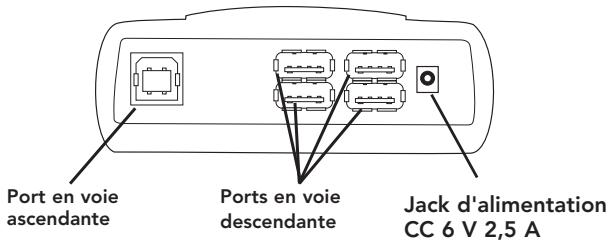

Détails du produit

Figure 1 Voyants d'état des ports

Installation du matériel

1. Branchez l'adaptateur de courant sur une prise murale ou sur un parasurtenseur. Branchez le connecteur CC sur la prise d'alimentation CC à l'arrière du concentrateur (voir Figure 1).
2. Branchez le connecteur du câble USB-A sur le port en voie descendante de votre ordinateur ou sur le port en voie descendante d'un autre concentrateur. (voir Figure 2).

Remarque importante : Le concentrateur doit être connecté à un hôte compatible USB 2.0 pour fonctionner en mode à haut débit (480 Mbps). S'il est connecté à un hôte compatible USB 1.1, le concentrateur fonctionnera en mode faible ou pleine vitesse (1,5/12 Mbps).

1. Branchez le connecteur du câble USB-B sur le port en voie ascendante du concentrateur (voir Figure 3).
2. Windows détecte votre concentrateur et installe le pilote nécessaire. (Il se peut que l'assistant d'installation de nouveaux périphériques de Windows vous demande d'insérer le CD d'installation de Windows pour terminer la procédure d'installation du pilote.)
3. Branchez le connecteur USB-A du périphérique USB ou d'un autre concentrateur sur l'un des ports en voie descendante du concentrateur. (voir Figure 4).

Installation du matériel (suite)

Connecteur USB-A Figure 2 Connecteur USB-B Figure 3 Figure 4

Declaration de conformite avec les REGLES FCC pour la compatibilite electromagnetique

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit F5U221

auquel se réfère la présente déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit remplir les deux conditions suivantes: (1) ce périhérique ne doit pas causer d'interférences nuisibles et (2) ce périhérique doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désir.

Déclaration de conformité CE

Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U221 auquel se réfère la présente déclaration, est conforme à la norme sur les émissions génériques EN50081-1 et à la norme sur l'immunité générique EN50082-1 1992.

Garantie produit limitée à vie de belkin components

Belkin garantit ce produit à vie contre tout défaut de matière et de fabrication. Si l'appareil s'avère défectueux, Belkin Components le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au distributeur Belkin agréé auquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNÉES FONT FOI, EXCLUSIONNÉT ET REPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITÉS OU IMPLICÉS. BELKIN REJETTE EXPRESSEMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFERENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun revendeur, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECAUX, DIRECTES OU INDIRECTS, DÉCOULANT D'UNE RuptURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCHE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉORISÉS OU UTILISÉS ÀVÉ DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.
