CRÉATEUR DE DVD USB 2.0 À HAUT DÉBIT #F5U228ET - Créateur de DVD externe BELKIN - Notice d'utilisation et mode d'emploi gratuit

Marque	BELKIN
Modèle	F5U228ea (F5U228ET)
Type de produit	Créateur de DVD externe USB 2.0 haut débit
Interface	USB 2.0 (rétrocompatible USB 1.1)
Entrées vidéo	Composite (RCA) et S-Video
Formats d’acquisition vidéo	160 x 120, 320 x 240, 640 x 480 et 720 x 480 pixels
Taux d’images	30 images par seconde (NTSC)
Normes vidéo supportées	NTSC, PAL, SECAM
Alimentation	Bus USB, +5 V CC, 240 mA max
Configuration minimale requise	Pentium 4 à 1 GHz, 128 Mo RAM, 500 Mo d’espace disque
Systèmes d’exploitation	Windows 2000, Windows XP
Logiciel inclus	Ulead VideoStudio 6
Garantie	Garantie à vie limitée Belkin
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l’humidité.
Sécurité	Utiliser dans un environnement sec et tempéré. Ne pas exposer à des températures extrêmes.
Pièces détachées et réparabilité	Non disponibles. L’appareil n’est pas réparable par l’utilisateur.
Informations réglementaires	Conforme FCC classe B, CE

FOIRE AUX QUESTIONS - CRÉATEUR DE DVD USB 2.0 À HAUT DÉBIT #F5U228ET BELKIN

Comment installer le pilote du créateur DVD Belkin ?

Insérez le CD d’installation, cliquez sur Install Driver et suivez les instructions. Branchez l’adaptateur uniquement après l’installation des pilotes.

Puis-je utiliser cet appareil avec un port USB 1.1 ?

Oui, il est rétrocompatible, mais les performances seront réduites (flux vidéo limité). Pour une capture optimale, utilisez un port USB 2.0.

Quels formats vidéo puis-je capturer ?

Vous pouvez capturer aux résolutions 160x120, 320x240, 640x480 et 720x480 pixels, à 30 images par seconde, en NTSC, PAL ou SECAM.

Comment connecter un caméscope ou un magnétoscope ?

Raccordez un câble composite (RCA) ou S-Video entre la sortie de votre appareil et l’entrée du créateur DVD. Connectez également le câble audio stéréo à la carte son.

Pourquoi l’image est-elle saccadée pendant la capture ?

Pendant la capture, le processeur donne la priorité à l’enregistrement. L’aperçu peut sembler saccadé, mais la vidéo enregistrée sera fluide. Assurez-vous que votre ordinateur répond à la configuration minimale.

Comment créer un CD vidéo (VCD) avec ce matériel ?

Utilisez le logiciel VideoStudio inclus. Après l’édition, sélectionnez Create VCD, suivez les étapes (menu, simulation, gravure) et insérez un CD vierge.

Le logiciel VideoStudio est-il fourni avec l’appareil ?

Oui, le CD d’installation contient VideoStudio 6 ainsi que son guide d’utilisation au format PDF.

Quels systèmes d’exploitation sont supportés ?

Windows 2000 et Windows XP sont supportés. Les versions ultérieures peuvent fonctionner mais sans garantie.

Puis-je capturer depuis un magnétoscope analogique ?

Oui, le créateur DVD accepte les signaux composite et S-Video. Branchez la sortie du magnétoscope sur l’entrée correspondante.

Que faire si l’ordinateur ne reconnaît pas l’appareil ?

Vérifiez que les pilotes sont installés avant de brancher l’adaptateur. Allez dans le Gestionnaire de périphériques, sous Imaging Devices, vous devriez voir ‘Hi-Speed USB 2.0 DVD Creator’. Si ce n’est pas le cas, réinstallez les pilotes.

MODE D'EMPLOI CRÉATEUR DE DVD USB 2.0 À HAUT DÉBIT #F5U228ET BELKIN

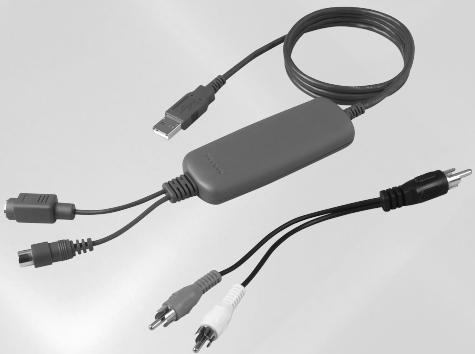

Créateur DVD haut débit USB 2.0

Récapitulez les signaux vidéo de votre caméscope, de la caméra de votre PC et de votre magnétoscope

Manuel de l'utilisateur

F5U228ea

TABLE des matières

Vue d'ensemble 2

Caractéristiques 2

Caractéristiques techniques 2

Configuration recommandée 3

Installation 4

Guide rapide d'acquisition vidéo 6

Information 10

Bienvenue dans la connectivité USB haut début de belkin!

Nous vous félicitons et vous remercions d'avoir besoin le Créateur DVD haut débit USB 2.0 Belkin.

Vous pouvez maintenant récapituler les signaux vidéo de caméscopes, de magnétoscopes et d'autres appareils vidéo analogiques et ajouter des titres, des pistes sonores et des effets stupéfiants de qualité professionnelle à vos vidéos. Le Créateur DVD vous permet de partager vos films sur cassette par courriel électronique, sur l'Internet, ou sur VCD ou DVD de haute qualité. Vous pouvez en outre créer des disques à sur des lecteurs de DVD de salon ou sur des ordinateurs équipés d'un logiciel de lecture de DVD. Le Créateur DVD prend également en charge des graveurs de CD et de DVD.

Caracteristiques

Conformité aux spécifications de la norme USB 2.0 - Performances Plug & Play - Compatibilité avec les appareils vidéo composite et S-Video - Prise en charge des signaux NTSC, PAL et SECAM - Prise en charge de 30 images par seconde à des résolutions de 352 × 240, 640 × 480 et 720 × 480 - Prise en charge d'images fixes haute résolution à 640 x 480

Caractéristiques techniques

• Entrées vidéo : composite et S-vidéo
• Formats d'acquisition vidéo : 160 x 120, 320 x 240, 640 x 480 et 720 x 480
• Alimentation: autonome par port USB, +5 V CC @ 240 mA max.
• Interface logicielle : Microsoft® WDM, TWAIN
• Connecteurs d'entrée du signal : vidéo composite par prise RCA normalisée, S-Video par connecteur S-Video femelle normalisée

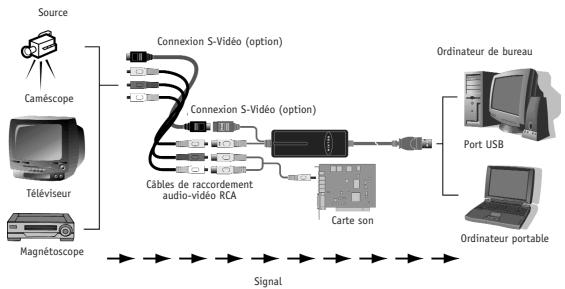

VUE d'ensemble

• Processeur Pentium® 4 à 1 GHz ou équivalent
• Port USB 2.0 libre
• Windows® 2000 ou XP 128 Mo de mémoire vive
• 500 Mo d'espace libre sur le disque dur
• Lecteur de CD-ROM
• Carte son, haut-parleurs et micro pour l'enregistrement audio

Installation

Remarque importante : installez les pilotes avant de raccorder

l'adaptateur F5U228 à l'ordinateur

1. Introduisez le CD d'installation des pilotes F5U228 dans le lecteur de CD-ROM. Après quelques secondes, le CD démarre automatiquement et le menu principal s'affiche. Cliquez sur le bouton Install Driver (Installer les pilotes) pour installer les pilotes F5U228 nécessaires.
2. L'assistant d'installation InstallShield démarre et lance le processus d'installation des pilotes. Cliquez sur Next (Suivant).
3. L'écran de licence du logiciel s'affiche. Cliquez sur Yes (Oui) pour accepter les conditions du contrat de licence et continuer l'installation.
4. L'assistant d'installation InstallShield vous invite à entrer l'emplacement de « USB 2.0 Image ». Cliquez sur Next (Suivant) pour désigner l'emplacement par défaut.
5. Cliquez sur Finish (Terminer) pour terminer la procédure d'installation des pilotes.
6. Branchez l'adaptateur F5U228 sur un port USB 2.0.
7. L'adaptateur F5U228 est détecté automatiquement, et l'assistant Nouveau matériel démarre.

Remarque : dans Windows XP, la fin de l'installation est automatisée et ne nécessite plus l'intervention de l'utilisateur.

Dans Windows 2000, un écran « Digital Signature Not Found » (« Signataire numérique non trouvé ») peut s'afficher. Si c'est le cas, cliquez sur Yes (Oui) pour continuer.

Installation

1. Pour vérifier si l'adaptateur F5U228 est installé correctement, accédez au Gestionnaire de périphériques de Windows :

a. Cliquez avec le bouton droit de la souris sur My computer (Poste de travail). b. Sélectionnez Properties (Propriétés). c. Sélectionnez l'onglet Hardware (Matériel) et cliquez sur le bouton Device Manager (Gestionnaire de périphériques). d. Cliquez sur le signe plus (+) à côté de Imaging Devices (Périphériques d'image). Vous devriez voir l'entrée Hi-Speed USB 2.0 DVD Creator.

Remarque: les étapes suivantes supposent que vous utilisez un cable vidéo composite pour raccorder la source vidéo à l'adaptateur F5U228.

1. Lorsque l'installation du matériel est terminée, raccordez un cable vidéo composite entre l'adaptateur F5U228 et la prise de sortie vidéo de l'appareil vidéo.
2. Raccordez la minifiche stéreo du câble audio fourni à la prise de sortie audio de votre carte son. Raccordez ensuite un câble audio stéreo entre l'adaptateur audio et les prises d'entrée audio de la source.
3. L'installation du matériel est maintenant terminée.
4. Cliquez sur le bouton Install VideoStudio 6 (Installation de VideoStudio 6) dans le menu principal du CD d'installation de l'adaptateur F5U228 et suivez les instructions fournies par le programme d'installation.
5. Avant d'acquérir toute première série vidéo, nous vous recommandons de consulter le guide d'utilisation de VideoStudio. Cliquez sur le bouton VideoStudio User Guide (Guide d'utilisation de VideoStudio) dans le menu principal du CD d'installation de l'adaptateur F5U228. Ce manuel se trouve sur le CD d'installation au format PDF.

GUIDE RAPIDE d'acquisition vidéo

1. Lancez VideoStudio.
2. Cliquez sur Start (Démarrer) dans la barre de commande située en haut de l'écran d'affichage de VideoStudio.
3. Cliquez sur l'icône New Project (Nouveau projet), puis sélectionnez un modèle d'acquisition dans la liste des modèles disponibles. Dans l'exemple illustré ci-dessous, nous choisissons NTSC VCD.
4. Cliquez sur OK pour terminer le processus de sélection du modèle d'acquisition et accéder à l'écran Capture (Acquisition).
5. Assurez-vous que « Hi-Speed USB 2.0 DVD Creator » (« Créateur DVD haut-débit USB 2.0 ») s'affiche dans la fenêtre des pilotes trouvés, sur la gauche de l'écran d'affichage de VideoStudio.
6. Lancez la lecture de la source vidéo. Les images de la source doivent MAINTENANT S'AFFICHER dans la fenêtre d'aperçu de VideoStudio. Si la source comprend une piste sonore, vous devriez également entendre les sons de la source.
7. Pour newcomer à accuperir les signaux video de la source, cliquez sur l'icone Capture Video (Acquisition video) dans le coin supérieur gauche de l'écran d'affichage de VideoStudio.

Remarque importante : Pendant le processus d'acquisition vidéo, le microprocesseur donne la priorité à l'enregistrement des signaux vidéo de la source. Les images affichées dans la fenêtre d'aperçu peuvent donc apparaître saccadées et présenter des imperfections horizontales. Le résultat de l'enregistrement ne présente pas ces imperfections.

1. Cliquez sur Capture Video une seconde fois pour terminer le processus d'acquisition vidéo.
2. Une icône de film apparait alors dans la bande située au bas de l'écran d'affichage de VideoStudio. Double-cliquez sur l'icône de film pour ouvrir la série vidéo dans la fenêtre d'aperçu de VideoStudio.

GUIDE RAPIDE d'acquisition vidéo

1. Vous pouvez maintenant utiliser les fonctions d'édition et de personnalisation de VideoStudio pour ajouter des effets ou écrire la série vidéo. Pour plus d'informations, reportez-vous au guide de référence de VideoStudio fourni sur le CD d'installation de l'adaptateur F5U228.
2. Lorsque la séquence vidéo finale est prête, sélectionnez Finish (Terminer) dans la barre de commande en haut de l'écran d'affichage de VideoStudio.
3. À ce stade, vous pouvez choisir de créer un fichier vidéo à afficher sur un ordinateur ou de créer un CD vidéo (VCD). Dans le cadre de cet exemple, nous choisirons de créer un CD vidéo.
4. Cliquez sur l'icône Create VCD (Création de CD vidéo) sur la gauche de l'écran d'affichage de VideoStudio. Entrez le nom de fichier « VCD sample » (« Exemple VCD ») dans la boîte de dialogue Save File (Enregistrement de fichier).
5. L'écran Ulead DVD Plug-in - Start s'affiche. Cliquez sur Next (Suivant) pour continuer.
6. L'écran Ulead DVD Plug-in - Add Scene s'affiche. Cliquez sur Next (Suivant) pour continuer.

Remarque : vous pouvez cliquer sur le bouton Help (Aide) à tout moment pendant le processus de création du CD vidéo pour accéder à l'aide contextuelle. Le CD d'installation de l'adaptateur F5U228 comprend également un guide d'utilisation détaillé de VideoStudio au format PDF.

1. Sélectionnez un modèle de menu dans l'écran Ulead DVD Plug-in - Select Menu Template. Cliquez sur Next (Suivant) pour continuer.
2. Vous pouvez maintenant utiliser l'écran Ulead DVD Plug-in - Playback Simulation pour simuler le visionnage du CD video final. Cliquez sur Next (Suivant) pour continuer.

GUIDE RAPIDE d'acquisition vidéo

1. Faites appel à l'écran Ulead DVD Plug-in - Determine Output Options Settings pour préparer le graveur de CD-RW ou de DVD-RW en vue de l'enregistrement. Cliquez sur Next (Suivant) pour continuer.
2. L'écran Ulead DVD Plug-in - Finish s'affiche. Vous pouvez avoir besoin de graver le CD video Maintenant ou de créer un fichier image sur le disque dur de l'ordinateur. Dans le cadre de cet exemple, nous choisissons le réglage par défaut : Record to CD (Enregistrement sur disque). Introduisez un disque enregistrable vierge dans le graveur, puis choisissez Create VCD (Création de CD-video).
3. Lorsque la gravure est terminée, le CD video créé est ejecté du graveur. Cliquez sur OK, puis sur Finish (Terminer).
4. Le CD vidéo terminé peut toujours être lu sur un lecteur de DVD de salon ou sur un ordinateur équipé d'un logiciel de visionnage de DVD.

Déclaration de conformite au réglement FCC concernant la compatibilité électromagnetique

Belkin Corporation, dont siège est situé 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que le produit :

F5U5228ea

auquel se rapporte cette déclaration

est conforme à la section 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles. (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant en entraîner un fonctionnement indésirable.

Déclaration de conformité CE

Belkin Corporation déclare sous sa propre et unique responsabilité que l'adaptateur FSU228 auquel se rapporte la présente déclaration est conforme à la norme générale sur les émissions EN 55022 1998 classe B, à la norme EN50081-1 et à la norme générale sur l'immunité EN50082-1 1992.

Garantie à vie limitée de belkin corporation

Belkin Corporation garantit ce produit contre tout défaut de matériel et de main-d'œuvre pendant toute sa durée de vie. Au cas où un défaut serait découvert, Belkin réparera ou remplaçera, à sa discrétion, le produit gratuitement à condition que celui-ci soit retourné pendant sa période de garantie, faisant le port prépayé, au revendeur Belkin agréé chez qui le produit a été acheté. La preuve d'achat ne devra être représentée.

Cette garantie ne couvre pas les dommages causés par accident, utilisation abusive, usage impropres ou application incorrecte. Elle ne s'applique pas non plus si le produit a été modifié sans l'autorisation écrite de Belkin ou si un numéro de série Belkin qu'enconqu a été supprimé ou effacé.

LA GARANTEE ET LES MESSES MENTIONNES CI-DESSUS APPLIED A LEXCLUSION DE TOUTES AUTRES GARANTEES ET MESURES, VERBALES OU ECRITES, EXPRESSES OU IMPLICITES, BELKIN EXCLUT EN PARTICULIER TOUTE GARANTEE IMPLICITE, Y COMPRIS ET SANS LIMITATION TOUTE GARANTEE RELATIVE A L'APTITUDE DU PRODUIT A ETRE COMMERCIALISE ET A ETRE UTILISNE DANS APPLICATION PARTICULIER.

Aucun revendeur, agent ou employé Belkin n'est en droit de modifier, d'endetter ou de compléter cette garantie.

BELKIN DENIE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGE PROPÉS. ACCÉSUROIRE OU INDIRECT RÉSULTANT DE TOUT NON-RESPECT DES CONDITIONS DE LA GARANTEE OU EMMANANT DE TODT AUTRE PRINCIPLE JURIDIQUE, Y COMPRIS ET SANS LIMITATION TOUT ARRET DE PRODUCTION, PERTE DE PROFIT, PERTE DE CLIENTELE, ALTERNATION DE PROGRAMMATION OU REPROGRAÑMATION ET REPRODUCTION DE PROGRAMME OU DE DONNNEES STOCKÉS OU UTILISÉS EN CONJONCTION AVEC DES PRODUITS BELKIN.

Compton · CA · 90220 · États-Unis

Tel: [phone]

Fax: [phone]

1119 PH Schiphol-Rijk • Pays-Bas

Tel: [phone]

Fax: [phone]

Hanebergstrasse 2

80637 München • Allemagne

Tel: [phone]

Fax: +49 (0) 89 / 143405-100

États-Unis : 310.898.1100 ext. 2263

800.223.5546 ext. 2263

Europe : 00 800 223 55 460

Australie : 1800 666 040

© 2003 Belkin Corporation. Tous droits réservés. Tous les noms de marque sont des marques déposées des fabricants respectifs énumérés.

P74200ea
