MODE D'EMPLOI CONSOLE D'ALIMENTATION POUR HOME CINÉMA PUREAV PF40 #AP21000EX3M BELKIN

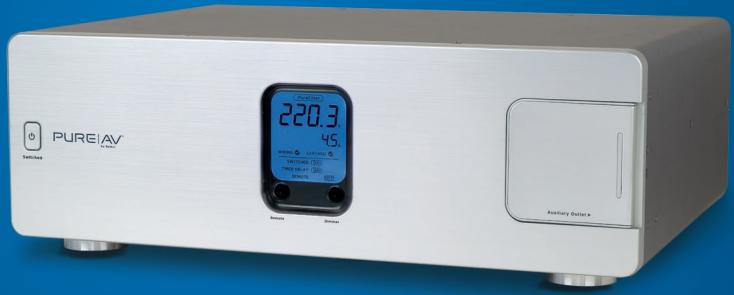

Protection électrique de home cinéma avec la technologie Pure Filter™

Console d'alimentation PF40

Table des matières

Page

Précautions de sécurité

Contenu de l'emballage 4

Caractéristiques de la console d'alimentation 5

Branchement et installation

Étape 1 : Montage de la console d'alimentation (en option) 7

Etape 2 secteur 8

Etape 3 batterie 9

Étape 4 : numériques au filtre numérique 10

Étape 5 : vidéo au contrôle vidéo 11

Étape 6 audio au contrôle audio 12

Étape 7 Raccorder le contrôle audio de haute tension (délai de 8 secondes) 13

Étape 8 Raccorder la ligne vidéo à la carte/téléphonique 14

Étape 9 Raccorder les câbles coaxiaux de câblodistribution/réception satellite 15

Étape 10 : Raccorder la ligne Ethernet à haut débit

Fonctionnement 17

Caractéristiques techniques 19

Dépannage 20

Glossaire des termes d'alimentation 22

Assurance Belkin des matériels connectés 23

Merci d'avoir acheté la console d'alimentation PureAV. conçue pour nettoyer, protéger et distribuer efficacement l'électricité à votre système home cinéma de grande valeur. La console d'alimentation PureAV vous assure de pouvoir regarder un film et d'écouter un album avec une image aussi claire et un son aussi pur que possible.

bourrée de caractéristiques novatrices afin de vous offrir la meilleure expérience de cinéma maison. L'alimentation CA ordinaire qui est acheminée à votre foyer est polluée par un « bruit » provenant de plusieurs sources dans votre maison, notamment des ordinateurs, des appareils électroniques, des appareils de cuisine ou de ménage. Le circuit PureFilterTM est optimisé afin de supprimer le bruit électrique et offrir une alimentation électrique pure et propre à votre équipement numérique, audio, vidéo et de haute tension de grande valeur. Le circuit PureFilter à phases multiples offre une isolation réelle entre les composants audio, vidéo, numériques et à haute tension. L'isolation empêche le bruit créé par les composants qui sont déjà raccordés à la console d'alimentation de contaminer les autres appareils qui y sont raccordés. De plus, la console d'alimentation comporte une protection avancée de surtension qui déconnecte automatiquement l'alimentation de vos appareils lorsque la tension d'entrée atteint un niveau dangereux et rétablit automatiquement l'alimentation lorsque la tension revient à un niveau sûr.

Nous réalisons aussi que l'esthétique de votre système est importante. Nous nous sommes donc assurés du concours de certains des plus grands designers au monde pour concevoir le boîtier PureAV. Le style minimaliste combine la fonctionnalité de l'appareil avec un design simple et élégant et constitue un bon élément complémentaire d'un système home cinéma. L'affichage à cristaux liquides (LCD) multifonctions intégré combine toutes les commandes essentielles avec un moniteur polyvalent de tension et de courant.

Comme vous le savez, la source d'alimentation CA n'est pas la seule chose qui menace la sécurité des appareils. C'est la raison pour laquell possède trois ensembles de connexions coaxiales pour protéger le câblage des signaux de câblodistribution, de l'antenne et de la réception satellite. L comprend aussi des fiches de téléphone pour protéger les lignes de vidéo à la demande et des fiches Ethernet à haut débit pour protéger les lignes de données qui transmettent un contenu numérique au système home cinéma.

La conception de PureAV vise à offrir l'expérience ultime de cinéma maison et à ce que les composants vous offrent l'image la plus claire et le son le plus pur. Merci encore d'avoir acheté .

Image claire - Son pur. PureAV.

Avertissement - Mise à la terre

Ce produit doit être branché directement dans une prise d'alimentation CA mise à la terre. Ne pas brancher ou connecter en série ce produit à d'autres produits électriques comme des parafoudres, des barres d'alimentation ou des onduleurs. Ne pas brancher ce produit sur une rallonge. L'omission de brancher ce produit dans une prise mise à la terre peut provoquer des blessures ou endommager l'équipement, annulant ainsi l'assurance Belkin des matériels raccordés. Appeler un électricien autorisé si vous n'êtes pas certain que les prises CA sont bien mises à la terre.

Avertissement - Antennes de toit et antennes paraboliques

Si vous utilisez des antennes de toit, des antennes paraboliques ou d'autre matériel de toit qui se raccorde à la console d'alimentation PureAV, assurez-vous que les fils provenant de ces composants sont bien mis à la terre. Cela protégera les appareils des surtensions provenant des foudroiements ou des charges statiques.

Avertissement - Protection contre les orages électriques

Bien que la console d'alimentation PureAV soit construite pour résister à des surtensions importantes, nous ne pouvons garantir qu'elle protégera tous vos appareils en cas d'orage électrique important. Dans le cas d'un orage électrique, il est préférable de débrancher la console d'alimentation de la prise murale. Dans ce cas, il n'est pas nécessaire de débrancher les appareils qui sont raccordés à la console d'alimentation.

Avertissement - Eau et autres liquides - Danger d'électrocution

Ne pas utiliser ce produit avec des aquariums ou autres produits utilisant de l'eau. Utiliser uniquement à l'intérieur ou dans un endroit sec. Ne pas faire fonctionner la console d'alimentation si du liquide a été renversé sur ou dans la console. La non-conformité à ces directives pourrait causer des blessures graves et même la mort.

Avertissement - Nettoyage

Toujours débrancher la console d'alimentation de la prise CA murale avant de la nettoyer ! Il est nécessaire de nettoyer la console d'alimentation uniquement avec un linge propre, sec ou un essuie-meuble. Ne pas utiliser de solutions de nettoyage ou immerger la console dans l'eau. Il peut être parfois nécessaire de nettoyer la face avant pour essuyer les empreintes digitales. Humidifier simplement un linge doux avec de l'eau chaude et savonneuse et essuyer doucement la console. Assécher immédiatement et avec soin d'alimentation avant de la rebrancher au secteur.

Remarque : Ne pas utiliser trop d'eau pour nettoyer .

Avertissement - Aucune pièce interne ne peut être réparée par l'utilisateur.

Si, pour un motif quelconque, la console d'alimentation cesse de fonctionner, ne pas tenter de la réparer ou de la démonter de quelque manière que ce soit. Débrancher l'unité et consulter le présent manuel d'utilisation pour obtenir des informations sur la garantie et le service d'entretien.

Avertissement - Sécurité du câble d'alimentation

Ne pas acheminer le câ à proximité de sources de chaleur. Cela peut endommager le câble d'alimentation et provoquer sa défaillance, créant un danger d'électrocution.

Ne pas acheminer le câ dans des zones de forte circulation où il peut provoquer un trébuchement (corridors, entrées de porte, en travers d'une pièce).

Si le câble d'alimentation est usé, fendu, coupé ou endommagé d'une manière quelconque, cessez immédiatement de l'utiliser et reportez-vous à la section de garantie du présent manuel d'utilisation pour obtenir des directives.

L'information suivante ne concerne que les États membres de l'UE : L'utilisation de ce symbole indique que ce produit ne peut être considéré comme un déchet domestique. En vous assurant que ce produit est jeté de façon adéquate, vous évitez des conséquences pouvant être néfastes pour l'environnement et la santé humaine, qui autrement seraient causées par une mauvaise manutention des déchets de ce produit. Pour en savoir plus sur le recyclage de ce produit, visitez notre site Web à www.belkin.com (ou communiquez avec votre mairie, votre service de collecte de déchets domestiques ou le détaillant où vous avez fait l'achat du produit).

Contenu de l'emballage

• Manuel de l'utilisateur
• Console d'alimentation PureAV PF40
• Deux fixations de montage en baie • secteur
• CC (câble jack de 3,5 mm)
• Câble de raccordement Ethernet RJ45 de 1,8 m (6 pi) - Pour connectivité à haut débit Câble téléphonique RJ11 de 1,8 m (6 pi)
• Câbles coaxiaux type F PureAV 1,8 m (6 pi) pour récepteur satellite/câblodistribution. Câble coaxial aérien PureAV 1,8 m (6 pi).
• Une feuille d'étiquettes de câbles PureAV

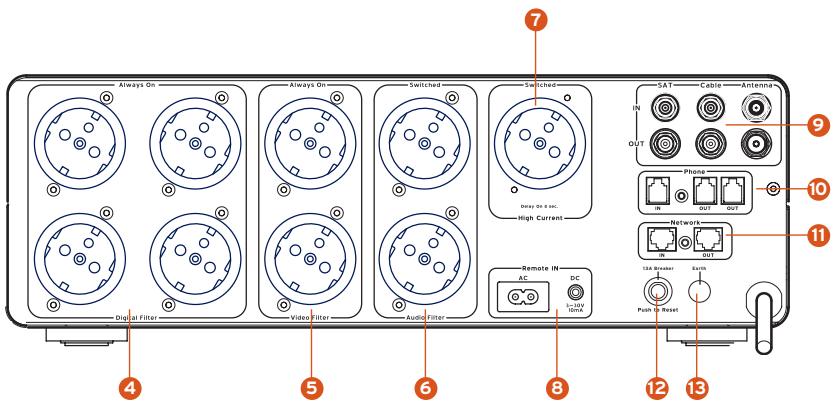

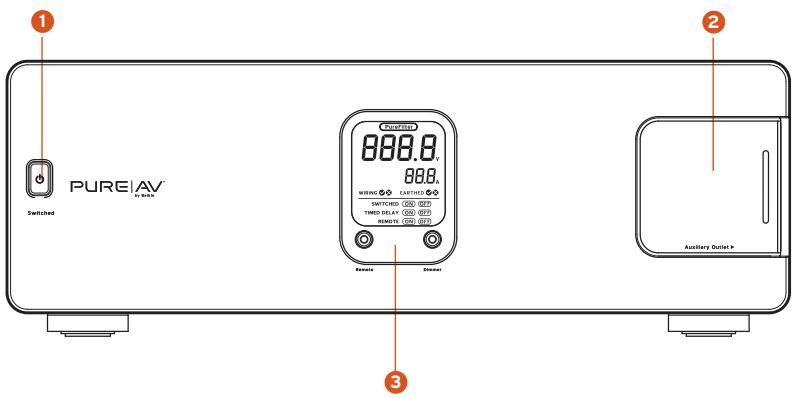

Caractéristiques de la console d'alimentation

1. Touche commutée - met en fonction et hors fonction l'alimentation des prises femelles « commandées par interrupteur » .
2. Sortie auxiliaire - offre une connexion optimale pour les composants numériques ; elle est idéale pour le raccordement temporaire d'équipements comme les caméscopes ou appareils photo numériques, les consoles de jeux ou tout périphérique à alimenter.
3. Commande centrale à LCD - contrôle et surveille les fonctions vitales de la console d'alimentation.
4. Filtre audi numériques (filtre numérique à double étage)
5. Filtre video - assure une réduction maximale des perturbations de ligne et de l'interférence aux composants video (filtre analogique monoétage)
6. Filtre audi audio (filtre analogique monoétage)
7. Filtre HiCurrentTM - fournit une haute tension aux amplificateurs et récepteurs énergivores ; optimisé pour éliminer l CA vers ces composants.

Caractéristiques de la console d'alimentation

1. Déclencheur CA/CC à distance - permet de mettre en fonction ou hors fonction à distance les prises commandées par interrupteur (équipée d'entrées CA et CC).
2. Entrée/Sortie de ligne téléphonique et vidéo à la carte - protège les lignes vidéo à la carte, téléphoniques et DSL des pointes de puissance endommager les appareils ; le coupleur incorporé divise une ligne en deux.
3. Ligne Entrée/Sortie de câblodistribution, d'antenne et de récepteur satellite - protège les câbles coaxiaux des perturbations électriques cheminer par les câbles coaxiaux.
4. Entrée/Sortie Ethernet à haut débit - protège les lignes Ethernet à haut débit utilisées pour les récepteurs numériques, les consoles de jeux ou l'accès Internet à haut débit des pointes de puissance dangereuses.
5. Disjoncteur 13 ampères - offre la sécurité d'un disjoncteur réarmable.
6. Vis de mise à la terre - offre un point de mise à la terre pour les composants nécessitant une mise à la terre.

Étape 1 : Montage de la console d'alimentation (en option)

L PureAV peut être montée sur une baie d'équipement AV standard ou dans un meuble muni d'une baie d'équipement.

A. Retirez la fixation de la boîte. B. Assurez-vous que l est débranchée. C. Alignez la fixation avec l'avant de l pour une installation sans saillie dans la baie. D. Fixez la fixation au côté de l (Fig. 1). Il faut utiliser au moins quatre vis pour chaque fixation. E. Répétez les étapes C et D pour l'installation de la fixation de l'autre côté de . F. Fixez l à la baie d'équipement.

Remarque : Les vis destinées à fixer ne sont pas fournies, car elles sont fabriquées spécifiquement pour la baie d'équipement particulière qui vous appartient. Prenez contact avec le fabricant de la baie si vous ne possédez pas les vis de montage correctes.

Figure 1

Fonctionnement à distance sur secteur

Cette fonction permet de mettre en fonction et hors fonction à distance la console d'alimentation par le biais d'un préamplificateur ou d'un récepteur équipé d'une prise d'alimentation européenne commutée.

Remarque :

Vous ne pouvez pas mettre hors fonction les prises de la console d'alimentation commutées à l'aide de la touche « Switched » à l'avant de l'appareil lorsqu'un signal d'alimentation externe est fourni aux entrées CA ou CC à distance.

Installation du câ :

A. Branchez l'extrémité C8 (Fig. 8 - fémelle) du câ inclus dans la prise « Remote AC IN » (entrée CA à distance) située à l'arrière de la console d'alimentation. (Fig. 2a) B. Appuyez sur la touche « Remote » à l'avant de la console d'alimentation pour activer la fonction à distance. L'affichage LCD doit afficher « REMOTE ON » (Fig. 2b). C. Appuyez sur la touche « Switched » à l'avant de la console d'alimentation pour activer les prises commutées. D. Branchez l'extrémité Europlug (mâle) du câ dans une prise commutée sur le préamplificateur ou le récepteur. Lorsque vous mettez le récepteur ou le préamplificateur en fonction, les prises de la console d'alimentation qui sont programmées « Switched » (commutées) sont immédiatement mises en fonction et les prises « Switched/Delayed » (commutées/délai) sont mises en fonction après un délai de 8 secondes.

Figure 2a

Figure 2b

Étape 3 : Fonctionnement CC à distance

Cette fonction permet de mettre en fonction et hors fonction à distanc par le biais de tout composant qui est muni d'une sortie 3~30 V CC (déclenchement de sortie basse tension).

Remarque : Vous ne pouvez pas mettre hors fonction les prises d commutées à l'aide de la touche « Switched » à l'avant de l'appareil lorsqu'un signal d'alimentation externe est fourni aux entrées CA ou CC à distance.

Installation du câ :

A. Branchez le câ (inclus) dans la prise étiquetée « DC IN » sur le panneau arrière de la console d'alimentation. (Fig. 3a) B. Appuyez sur la touche « Remote » à l'avant de la console d'alimentation pour activer la fonction à distance. L'affichage LCD doit afficher « REMOTE ON ». (Fig. 3b) C. Appuyez sur la touche « Switched » à l'avant de la console d'alimentation pour activer les prises commutées. D. Branchez l'autre extrémité du câ sur la sortie de 3~30 V (déclenchement de sortie basse tension) du composant. Lorsque vous mettez le composant en fonction, les prises de la console d'alimentation qui sont programmées « Switched » (commutées) sont immédiatement mises en fonction et les prises « Switched/Delayed » (commutées/délai) sont mises en fonction après un délai de 8 secondes.

Figure 3a

Figure 3b

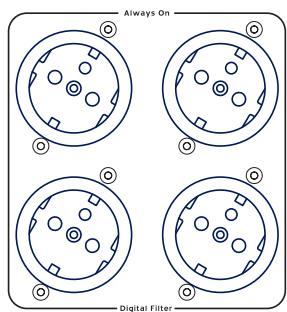

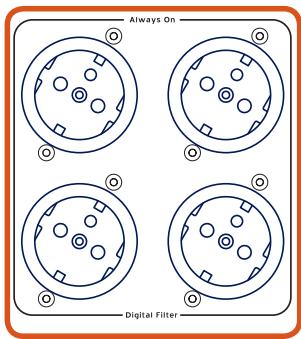

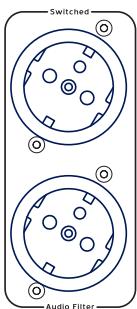

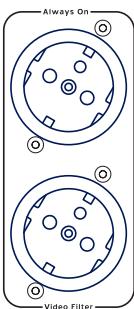

Étape 4 : Raccorder les composants numériques au filtre numérique

La conso PF40 possède un filtre numérique. Le filtre numérique isolé est optimisé pour nettoyer et conditionner l'alimentation vers tous les composants numériques. Le filtre numérique filtre aussi le bruit créé pa comme les lecteurs DVD, et isole les composants numériques des composants vidéo, audio et audio à haute tension.

A. Fixez les étiquettes de câb à chacun des câbles d'alimentation des composants que vous branchez dans les prises de la console d'alimentation. B. Branchez les câbles d'alimentation des composants numériques à toute prise étiquetée sous « Digital Filter » (filtre numérique). Des exemples de composants numériques les plus courants sont énumérés ci-dessous :

1. Câblodistribution numérique / Décodeur de signal satellite
2. TVHD/Écran numérique
3. Enregistreur vidéo numérique (DVR) ou enregistreur vidéo personnel (PVR), par exemple, TiVo.
4. Lecteur DVD
5. Lecteur CD
6. Lecteur de bande audio numérique (DAT)

Remarque : Vous pouvez raccorder tout type de composant numérique dans toute prise du filtre numérique. Vous n'êtes pas limité aux composants énumérés ci-dessus.

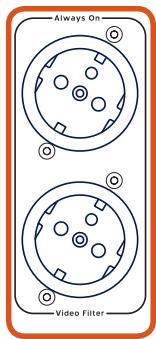

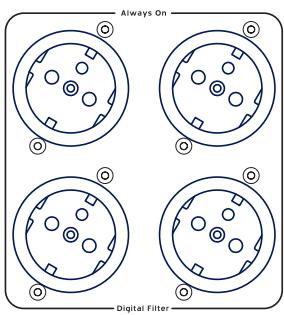

Raccorder les composants vidéo au filtre vidéo

La conso comporte un filtre vidéo isolé qui est optimisé pour nettoyer et conditionner l'alimentation de tous vos composants vidéo. Le filtre vidéo isole aussi vos composants vidéo des composants raccordés numériques, audio et audio à haute tension.

A. Fixez les étiquettes de câb à chacun des câbles d'alimentation des composants que vous branchez dans les prises de la console d'alimentation. B. Branchez les câbles d'alimentation des composants vidéo à toute prise étiquetée sous « Video Filter » (filtré vidéo). Des exemples des composants vidéo les plus courants sont énumérés ci-dessous :

1. TV/Moniteur
2. Magnétoscope
3. Décodeur analogique de câblodistribution
4. Projecteur

Remarque : Vous pouvez raccorder tout type de composant vidéo sur toute prise du filtre vidéo. Vous n'êtes pas limité aux composants énumérés ci-dessus.

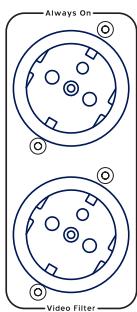

Étape 6

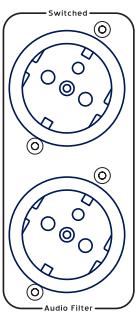

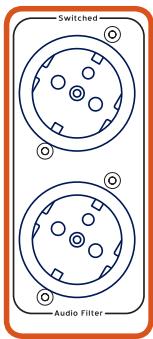

Raccorder les composants audio au connecteur audio.

La conso comporte un filtre audio isolé qui est optimisé pour nettoyer et conditionner l'alimentation vers tous vos composants audio. Le filtre audio isole aussi vos composants audio des composants raccordés, numériques, vidéo et à haute tension.

A. Fixez les étiquettes de câb à chacun des câbles d'alimentation des composants que vous branchez dans les prises de la console d'alimentation. B. Branchez les câbles d'alimentation des composants audio à toute prise étiquetée sous « Audio Filter » (filtre audio). Des exemples des composants audio les plus courants sont énumérés ci-dessous :

1. Lecteur de bandes
2. Récepteur (Préamplificateur)
3. Platines tourne-disques

Remarque : Vous pouvez raccorder tout type de composant audio dans toute prise du contrôle audio. Vous n'êtes pas limité aux composants énumérés ci-dessus.

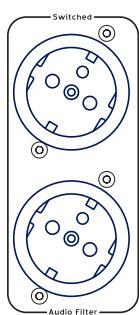

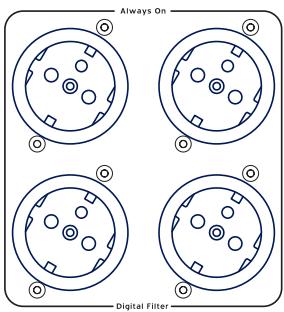

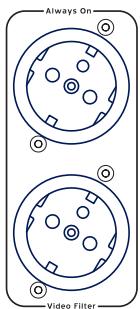

Étape 7 : Raccorder le contrôle audio à haute tension (délai de 8 secondes)

La prise HiCurrent est spécialement conçue pour filtrer les perturbations de ligne CA tout en débitant le courant maximum aux amplificateurs énergivores et aux autres composants audio à haute tension.

Remarque : La prise HiCurrent est munie d'un délai de 8 secondes. Cela permet aux amplificateurs à haute tension de s'allumer en dernier et de s'éteindre en premier, évitant ainsi que ce bruit sourd contrariant et potentiellement dangereux se rende aux enceintes.

A. Fixez les étiquettes de câble d'alimentation PureAV à chacun des câbles d'alimentation des composants que vous branchez dans les prises HiCurrent de la console d'alimentation. B. Branchez votre appareil à haute tension dans le « HiCurrent Filter » (filtre HiCurrent). Des exemples de composants à haute tension les plus courants sont énumérés ci-dessous :

1. Amplificateurs
2. Enceintes d'extrêmes graves alimentées
3. Enceintes électrostatiques

Remarque : Vous pouvez raccorder tout type de composant à haute tension dans toute prise de haute tension. Vous n'êtes pas limité aux composants énumérés ci-dessus.

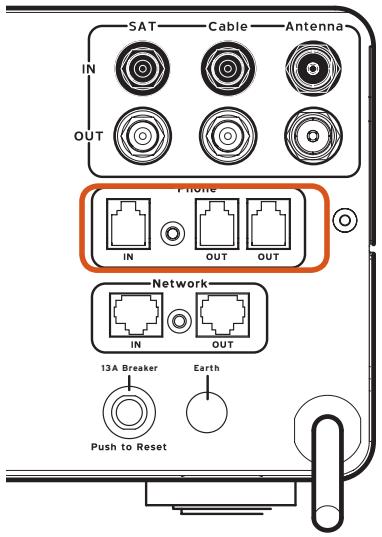

Étape 8

Raccorder la ligne vidé

La console d'alimentation PureAV arrive munie d'une protection de ligne vidéo/téléphonique avec coupleur intégré. Elle dispose de ports de téléphone RJ11 standards, étiquetés « Phone ».

A. Branchez une extrémité du câble téléphonique à la prise murale à laquelle vous branchez habituellement votre ligne téléphonique. Branchez l'autre extrémité du câble téléphonique au port de téléphone étiqueté « IN » de la console d'alimentation. B. Branchez une extrémité du câble téléphonique PureAV (inclus) dans le port de téléphone étiqueté « OUT » de la console d'alimentation. Branchez l'autre extrémité de ce câble au port de téléphone de vidéo à la carte sur le décodeur de câblodistribution ou le récepteur satellite. C. Raccordement d'un téléphone - Branchez une extrémité d'un autre câble de téléphone à l'autre port de téléphone étiqueté « OUT » de la console d'alimentation. Branchez l'autre extrémité de ce câble au téléphone que vous souhaitez utiliser.

Remarque : Nous avons inclus des étiquettes pour les lignes « Phone IN » (entrée téléphone) et « Phone OUT » (sortie téléphone) pour vous aider à les gérer au besoin.

Branchement et installation

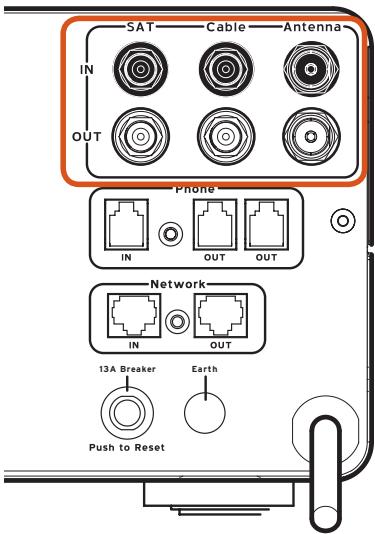

Étape 9 : Raccorder les câbles coaxiaux de câblodistribution/réception satellite. La console d'alimentation PureAV est livrée avec deux paires de connexions de câble coaxial de type F et une paire de connexions de câble d'antenne pour protéger le système des perturbations électriques dangereuses qui peuvent suivre les lignes de câble, satellite ou antenne. Vous aurez besoin de câbles coaxiaux supplémentaires pour raccorder la console d'alimentation aux composants home cinéma.

A. TV par satellite (DSS) - Branchez le câble coaxial de type F d'entrée du récepteur satellite de télévision au connecteur étiqueté « SAT IN » (entrée satellite). Branchez une extrémité d'un deuxième câble coaxial au connecteur étiqueté « SAT OUT » (sortie satellite). Branchez l'autre extrémité de ce câble à votre tuner TV par satellite. B. Câblodistribution - Branchez le câble coaxial de type F d'entrée de câblodistribution au connecteur étiqueté « Cable IN » (entrée câblée). Branchez une extrémité d'un deuxième câble coaxial au connecteur étiqueté « Cable OUT » (sortie câblée). Branchez l'autre extrémité de ce câble au décodeur de câblodistribution. C. Antenne - Branchez le câble d'entrée d'antenne TV ou radio au connecteur étiqueté « Antenna IN » (entrée d'antenne). Branchez une extrémité d'un deuxième câble d'antenne au connecteur étiqueté « Antenna OUT » (sortie d'antenne). Branchez l'autre extrémité de ce câble à votre téléviseur ou appareil radio.

Remarque : Nous avons inclus des étiquettes pour les lignes « Coax IN » (entrée coax.) et « Coax OUT » (sortie coax.) pour vous aider à les gérer au besoin.

ATTENTION : Pour protéger suffisamment votre équipement de tout dommage résultant d'une pointe de puissance, toutes les lignes coaxiales d'entrée doivent être correctement mises à la terre. Prenez contact avec un électricien agréé pour vérifier que tout le câblage est bien mis à la terre sur un tuyau d'eau froide ou une tige de mise à la terre.

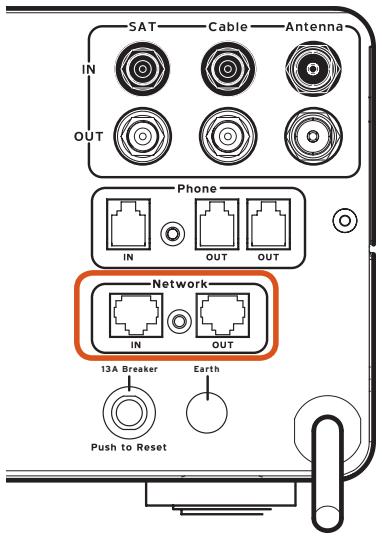

Étape 10

Raccorder la

La console d'alimentation PureAV est équipée d'origine d'une protection de . Il s'agit de ports Ethernet standard RJ45 et ils sont étiquetés « Network » (réseau).

A. Branchez une extrémité d'un câble de raccordement réseau RJ45 à un port réseau (soit directement à un routeur, soit à un port mural de réseau câblé). Branchez l'autre extrémité du câble de raccordement réseau au port réseau étiqueté « IN ». B. Branchez une extrémité du câble Ethernet à haut débit (inclus) au port réseau étiqueté « OUT ». Branchez l'autre extrémité de ce câble à l'appareil réseau (récepteur numérique, console de jeux, etc.).

Remarque : Nous avons inclus des étiquettes pour les lignes « Network IN » (entrée réseau) et « Network OUT » (sortie réseau) pour répondre aux besoins généraux.

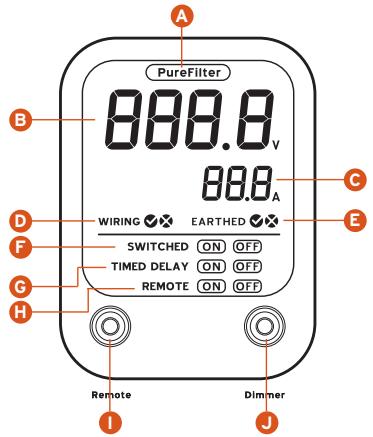

Panneau de commande central LCD

La console d'alimentation PureAV PF40 est munie d'un panneau de commande LCD avancé. La plupart des fonction peuvent être contrôlées à partir de cet écran.

A. Indicateur PureFilter - Indique que le circuit multiphasé PureFilter fonctionne correctement. B. Voltmètre - Affiche la tension d'entrée (la tension provenant de la prise murale de secteur vers la console d'alimentation). C. Ampèremètre - Affiche le courant débité (la quantité de courant, en ampères, provenant des rangées de prise ). D. Wiring - Indique si la prise CA à laquelle est raccordée la console d'alimentation est bien câblée ou si le câblage est inversé.

• Wiring OK (câblage correct).
• Les fils conducteurs sous tension et du neutre sont inversés. Voir page 21 de la section « Dépannage » pour de plus amples informations. E. Earth - indique si la console d'alimentation est branchée à une prise CA correctement mise à la terre.
• Mise à la terre correcte. L bien mise à la terre.
• Earth Fault (Problème de mise à la terre). Cela indique que l MAL mise à la terre. Voir page 21 de la section « Dépannage » pour de plus amples informations. F. Indicateur Switched - indique si les prises « commutées » sont en fonction (ON) ou hors fonction (OFF). G. Indicateur Timed Delay - indique que les prises avec délai sont mises en fonction (ON) après un délai. H. Indicateur Remote - indique si la fonction à distance est en fonction (ON) ou hors fonction (OFF) (commandée par la touche « Remote »). I. Touche Remote - fait passer la console d'alimentation à l'état « Remote ON » lorsqu'elle est appuyée. En état « Remote ON », les prises de la console d'alimentation programmées comme étant commutées sont mises en fonction ou hors fonction (ON/OFF) à l'aide d'un signal externe distant (voir page 8). J. Touche Dimmer - règle la luminosité du panneau de commande LCD ; en appuyant sur la touche plusieurs fois, cela modifie le niveau de luminosité.

Sortie auxiliaire d'alimentation

La console d'alimentation est munie d'une prise d'alimentation auxiliaire à l'avant. Cette prise comporte un filtre antiparasites numérique et convient au branchement des caméscopes numériques, des appareils photo numériques, des lecteurs MP3, des consoles de jeux ou à tout périphérique portable ayant besoin d'une alimentation CA. Enlevez simplement le petit couvercle de la prise en le faisant glisser vers la droite (Fig. 4) et branchez le périphérique.

Figure 4

Caractéristiques techniques

Spécification	PF40
Caracteristiques électriques	240V~13A/3120W
Poids du produit (kg)	6.8kg.
Dimensions du produit (mm)	435 x 329 x 153mm (LxWxH)
Nombre de prises	10 prises
Longueur de câble	3M - SD1000
Cote en joules	7 700 J
Pointe de tension maximum	264 000 A
Temps de réponse	<1 nanoseconde
Protection coaxiale	3 entrées, 3 sorties
Protection du téléphone	1 entrée, 2 sorties
Protection Ethernet	1 entrée, 1 sortie
Protection contre les surcharges	Oui
Arrêt de sécurité de l'alimentation	≤ 196Vac ± 6Vac / ≥ 264Vac ± 6Vac

Console d'alimentation ne fournit pas de courant.

• Vérifier qu est branchée à une prise murale CA correctement mise à la terre. Certaines prises exigent qu'un interrupteur mural soit mis en fonction pour alimenter la prise.
• Trop d'appareils sont branchés sur , ce qui surcharge l'unité et déclenche le disjoncteur de surcharge. La console d'alimentation n'est pas conçue pour gérer des charges de courant de plus de 13 ampères ou de 3120 watts. Essayez de débrancher certains appareils et de réinitialiser le disjoncteur situé à l'extrémité d .

Réinitialisation du disjoncteur : attendez au moins 10 minutes après le déclenchement du disjoncteur avant de tenter de le réinitialiser. Appuyez sur le bouton situé près du câble d'alimentation à l'arrière de l'unité pour le réinitialiser. L'alimentation devrait être rétablie aux prises

• Vos composants peuvent être branchés dans une prise « commutée » qui n'est pas en fonction. Vérifiez que l'indicateur « Switched ON » sur le panneau de commande est allumé. Si le voyant n'est pas illuminé, appuyez sur le bouton « Switched » à l'avant jusqu'à ce que le voyant indicateur « Switched ON » s'allume. L'alimentation doit maintenant être en fonction sur toutes les prises commutées.
• Les composants peuvent ne pas être en fonction. L peut faire passer du courant, mais si l'interrupteur d'alimentation du composant n'est pas en fonction, ce dernier ne peut pas être alimenté. Mettre l'interrupteur d'alimentation du composant en fonction.
• Les composants de protection contre la surcharge peuvent être expirés est donc conçue pour cesser d'alimenter toutes les prises lorsque le circuit de protection contre les surcharges fonctionne mal ou a expiré enir une assistance.
• La console d'alimentation peut être défectueuse

Dépannage

L'indicateur « Earth Fault » est allumé.

Mise à la terre

• Vérifiez qu est branchée sur une prise murale CA mise à la terre. N'utilisez aucun adaptateur de prise.
• Si le voyant indicateur « Earth Fault » est toujours allumé, il s'agit d'un problème de mise à la terre du câblage. Le raccordement d à une prise qui n'est pas correctement mise à la terre n'est pas sûr et annule toutes les garanties de Belkin. Débrancher la console d'alimentation et consulter un électricien pour bien mettre à la terre la prise. Si la prise est bien mise à la terre et que l'indicateur « Earth Fault » est toujours allumé, il peut s'agir d'un mauvais fonctionnement de la console d'alimentation. Prière d'appeler le Service à la clientèle Belkin pour obtenir une assistance.

L'indicateur « Cross-Wired » est allumé. Wiring (câblage)

• Vérifier que st branchée sur une prise murale CA mise à la terre. Ne pas utiliser d'adaptateur de prise.
• Cela indique que les fils conducteurs sous tension et du neutre (L-N) sont inversés. Débranchez t consultez un électricien.

Pour toutes questions techniques ou de dépannage, veuillez prendre contact avec le Service à la clientèle de Belkin au 00 800 22355460.

Glossaire des termes d'alimentation

Courant alternatif (CA) : Le courant qui passe habituellement dans les prises de courant de votre domicile. Il s'agit d'un courant électrique de forme sinusoïdale qui oscille continûment de bas en haut.

A : Abréviation d'ampère. Il s'agit d'une unité de courant électrique.

Courant continu (CC) : Un courant électrique passant dans un seul sens. Le courant CC ne possède pas de forme d'onde.

Interférence électromagnétique (EMI) : Interférence électrique générée par les appareils et plusieurs autres composants électriques et qui provoque la dégradation de la qualité du son et des images dans les appareils audio et vidéo.

Mise à la terre : Un objet conducteur comme un fil qui est connecté à un point de potentiel de tension zéro. Les points de connexion communs sont des tiges de mise à la terre ou des tuyaux d'eau froide qui sont connectés à la terre.

Cote en joules : Une mesure de l'énergie électrique. Plus la cote en joules est élevée, plus les surtensions électriques qu'un appareil peut absorber sont importantes.

Pointe de courant maximum : Le courant maximum (en ampères) qui peut être absorbé par un appare Plus la pointe de courant maximum est élevée, plus le courant qu'un appareil peut absorber sans éprouver de défaillance est élevé.

Interférence radio (RFI) : Rayonnement électromagnétique émis par les circuits électriques transportant des signaux changeant rapidement, comme sous-produit de leur fonctionnement normal ; cela provoque une interférence ou un brouillage induit dans d'autres circuits.

Pointe : Une variation transitoire très rapide de tension ou de courant. Avec le temps, plusieurs variations transitoires de faible amplitude peuvent user ou provoquer la défaillance de composants.

Surtension : Une augmentation significative de la tension ou du courant au-dessus du niveau désigné dans un flux d'électricité.

Assurance Belkin des matériels connectés

Belkin Limited garantit au consommateur d'origine ou à tout autre utilisateur final de toute console d'alimentation PureAV que, pour la vie du produit, la console d'alimentation PureAV est libre de toute défectuosité de conception, d'assemblage, de matériaux ou de qualité d'exécution et et sans frais toute console d'alimentation PureAV défectueuse.

Belkin Limited réparera ou remplacera, à son gré, tout équipement (« équipement raccordé ») qui est endommagé par une surtension/pointe de tension transitoire ou un foudroiement (« phénomène ») pendant qu'il est convenablement branché par le biais d'un à une ligne d'électricité bien câblée avec une mise à la terre protectrice (« »). (Dans le cas des modèles AP20500xx3M, AP21000xx3M, AP41000xx3M, la ligne téléphonique et le câble coaxial doivent être correctement branchés et installés).

Cette est sujette aux limites et exclusions établies aux présentes. Les garanties fournies aux présentes ne portent pas préjudice aux droits du consommateur prévus en vertu des lois nationales en vigueur, ni aux droits du consommateur inhérents au contrat de vente ou d'achat à l'encontre d'un détaillant.

Belkin défraiera le coût, réparera ou remplacera l'équipement raccordé endommagé, à son gré, pour un montant égal à la juste valeur marchande de l'équipement endommagé ou un montant égal au prix d'achat original de l'équipement, selon le montant le moindre, jusqu'au maximum établi ci-dessous.

Dans le cas du modèle AP20500xx3M (PF3 200,000 €.

Dans le cas du modèle AP21000xx3M (PF4 300 000.

Dans le cas du modèle AP41000xx3M (PF5 400.000 €.

La juste valeur marchande de l'équipement est la valeur marchande courante d'un modèle ou de spécifications identiques ou semblables, telle que convenue par Belkin au moment de l'acceptation ou de l'approbation de la réclamation.

Belkin se réserve le droit de vérifier la console d'alimentation PureAV endommagée ainsi que l'emplacement où elle a été endommagée. Tous les frais d'expédition de la console d'alimentation PureAV ainsi que de l'équipement endommagé pour inspection seront initialement aux frais de l'acheteur. Belkin se réserve le droit de négocier les frais de réparation. Si Belkin détermine, à sa seule discrétion, qu'il est peu pratique d'expédier l'équipement endommagé à Belkin, Belkin peut désigner, à sa seule discrétion, une installation de réparation d'équipement pour inspecter et fournir un estimé des frais de réparation de cet équipement. Les frais, s'il y a lieu, d'expédition de l'équipement vers une telle installation de réparation et d'un tel estimé seront initialement aux frais de l'acheteur. L'équipement endommagé doit demeurer disponible pour inspection jusqu'à ce que la réclamation soit finalisée. Lorsque les réclamations sont réglées, Belkin Limited se réserve le droit d'être subrogé en vertu de toutes polices d'assurance existantes que peut posséder le demandeur.

Assurance Belkin des matériels connectés

Toutes les garanties offertes aux présentes sont nulles et sans effet si la console d'alimentation PureAV a été mal installée, ALTÉRÉE ou si l'équipement raccordé n'a pas été utilisé conformément à des conditions normales de fonctionnement ou en vertu de toutes étiquettes ou instructions. Toutes les consoles d'alimentation PureAV doivent être branchées directement dans la source de courant et ne doivent pas être branchées en série avec d'autres barres d'alimentation, des onduleurs, d'autres parafoudres ou des câbles de rallonge. Une installation de ce type annule les garanties fournies aux présentes. L' ne protège pas contre les calamités naturelles (autre que le foudroiement) comme les inondations, les tremblements de terre ou la guerre, le vandalisme, le vol, l'usure normale, l'érosion, la déplétion, l'obsolescence, l'abus, les dommages provoqués par des perturbations de tension (par ex. baisses ou affaissements de tension), un programme non autorisé ou une modification ou altération de l'équipement du système.

La présente garantie est la seule garantie de Belkin et il n'en existe pas d'autres, expresses ou implicites, y compris, sauf disposition expressément stipulée aux consommateurs, la garantie implicite à l'égard de la qualité marchande ou de la conformité à un usage particulier du produit. Belkin ne sera en aucun cas responsable des pertes directes ou indirectes, y compris les pertes commerciales, de profits, de service, de logiciels, d'information, de dommages à tout support informatique autre que le matériel ou des dommages ou pertes causés à la propriété provenant de la vente ou de l'utilisation de toute console d'alimentation Belkin. Rien dans les présentes ne sert à exclure ou à limiter la responsabilité de Belkin pour la mort ou les blessures du consommateur résultant de la négligence de Belkin ou d'une présentation fallacieuse.

La garantie est uniquement valide pour le consommateur d'origine ou un autre utilisateur final du produit et ne confère aucun droit à toute autre personne. L'acheteur d'origine ou l'autre utilisateur final doit conserver la preuve d'achat originale pour la garantie. Toute réclamation en dommages découlant de l'Assurance Belkin des matériels connectés doit être présentée dans un délai de 15 jours à compter de la date du phénomène et doit être accompagnée d'un reçu pour l'équipement endommagé, sans quoi l'Assurance Belkin des matériels connectés est annulée.

Cette garantie s'applique uniquement aux produits utilisés dans le pays de destination d'origine.

Assurance Belkin des matériels connectés

Pour présenter une réclamation en vertu de l' , vous devez exécuter les étapes suivantes :

1. Vous devez avoir la facture originale indiquant la date d'achat.
2. Prendre contact avec un représentant du service à la clientèle de Belkin Limited au 00 800 22355460 dans les 15 jours suivant la date du phénomène.

Soyez prêt à fournir les informations suivantes :

a. Le numéro de pièce de la console d'alimentation Pure AV. b. L'équipement qui était raccordé à au moment du phénomène. c. L'équipement qui a été endommagé au cours du phénomène et la portée des dommages. d. La date du phénomène. e. L'endroit où vous avez acheté la console d'alimentation Pure AV. f. La date d'achat de la console d'alimentation Pure AV.

1. Le représentant du Service à la clientèle Belkin vous donnera alors des directives sur la manière d'expédier l'équipement, le reçu, utilisée lors du phénomène et la façon de présenter votre réclamation.

Belkin Ltd

Rushden, NN10 6GL, Royaume-Uni

[phone]

[phone]

Email : [e-mail]

www.belkin.com

Remarques

www.pureav.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

[phone]

[phone] fax

Belkin B. V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Pays-Bas

[phone]

[phone] fax

Belkin GmbH

Hanebergstrasse 2

80637 Munich

Allemagne

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

[phone]

[phone] fax
