Type de produit	Carte PCI USB 4 ports avec technologie QuadraBus
Marque	BELKIN
Modèle	F5U006FUNV
Catégorie	Carte PCI USB
Nombre de ports USB	4 ports USB
Technologie	QuadraBus (4 contrôleurs hôtes USB indépendants)
Bande passante par port	12 Mbps
Compatibilité systèmes d'exploitation	Windows 98, Windows 2000, Mac OS 8.6 ou supérieur
Installation	Plug-and-Play, nécessite un slot PCI libre
Alimentation	Alimentée par le bus PCI (5V)
Dimensions (estimées)	120 x 100 mm (taille standard carte PCI)
Poids (estimé)	50 g
Contenu de l'emballage	Carte PCI 4 ports USB, guide d'utilisation
Fonctions principales	Ajout de 4 ports USB, fonctionnement simultané de périphériques haut débit (haut-parleurs, webcam)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de liquides
Sécurité	Installer hors tension, toucher le boîtier métallique pour se décharger de l'électricité statique
Garantie	Garantie produit limitée à vie par Belkin
Homologations	FCC Part 15, CE

FOIRE AUX QUESTIONS - CARTE PCI USB 4 PORTS AVEC TECHNOLOGIE QUADRABUS&#153, #F5U006FUNV BELKIN

Comment installer la carte PCI USB Belkin ?

Éteignez l'ordinateur et débranchez le cordon d'alimentation. Ouvrez le boîtier, repérez un slot PCI libre, retirez le cache arrière, insérez fermement la carte, puis revissez. Refermez le boîtier et allumez l'ordinateur. Les pilotes s'installent automatiquement sous Windows 2000 ou nécessitent l'assistant sous Windows 98.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec Windows 98, Windows 2000 et Mac OS 8.6 ou supérieur. Sous Mac, vous devrez peut-être télécharger les extensions Apple USB.

Combien de périphériques puis-je brancher ?

La carte dispose de 4 ports USB. Vous pouvez connecter jusqu'à 127 périphériques en utilisant des hubs, mais chaque port partage sa bande passante de 12 Mbps.

Pourquoi mes périphériques ne sont-ils pas reconnus ?

Vérifiez que les pilotes sont correctement installés (voir le Gestionnaire de périphériques). Assurez-vous que la carte est bien enfoncée dans le slot PCI. Essayez de redémarrer l'ordinateur.

Puis-je brancher des périphériques USB 2.0 ou 3.0 ?

Oui, mais ils fonctionneront en mode USB 1.1 (12 Mbps maximum). Pour des vitesses supérieures, utilisez une carte USB 2.0 ou 3.0.

Comment installer les pilotes sous Windows 98 ?

Après avoir inséré la carte et allumé l'ordinateur, l'assistant de nouveau matériel s'ouvre. Choisissez 'Rechercher le meilleur pilote', décochez toutes les options, cliquez sur Suivant et laissez Windows trouver les pilotes. Répétez pour chaque contrôleur.

Que faire si je n'ai pas de CD d'installation ?

Windows 2000 installe les pilotes automatiquement. Pour Windows 98, le système peut demander le CD de Windows. Vous pouvez aussi télécharger les pilotes génériques OpenHCD depuis le site de Microsoft.

La carte détecte-t-elle automatiquement les périphériques ?

Oui, la carte est Plug-and-Play et détecte automatiquement la connexion et la vitesse de chaque périphérique connecté.

Quelle est la garantie de cette carte ?

Belkin offre une garantie produit limitée à vie contre les défauts de matériel et de fabrication. Contactez votre revendeur agréé pour un remplacement ou une réparation.

Puis-je utiliser cette carte sur un Mac avec ports USB intégrés ?

Oui, mais n'installez pas les extensions Apple USB supplémentaires, car les ports intégrés sont déjà pris en charge. La carte ajoute simplement 4 ports supplémentaires.

MODE D'EMPLOI CARTE PCI USB 4 PORTS AVEC TECHNOLOGIE QUADRABUS&#153, #F5U006FUNV BELKIN

\section*{Caracteristiques}

• Quatre adaptateurs hôtes USB intégrés dans une carte PCI unique, chacun offrant une bande passante USB complète de 12 Mbps
• Permet le fonctionnement en simultané de périphériques à bande passante supérieure comme les haut-parleurs USB et les dispositifs de capture d'images video
• Détecte automatiquement la connexion de nouveaux périphériques et la vitesse de chaque périphérique
• Totalement conforme avec les specifications USB
• De type Plug-and-Play

Contenu de l'emballage

(1) Carte PCI 4 ports USB de Belkin
(1) Guide d'utilisation

Ordinateur PC compatible fonctionnant sous Windows® 98, Windows 2000

-OU-

Ordinateur Macintosh fonctionnant sous Mac® OS 8.6 ou supérieur

1 fente PCI disponible

Installation de la carte PCI 4 ports USB de Belkin

1. METTEZ L'ORDINATEUR HORS TENSION ET DÉBRANCHEZ LE CORDON D'ALIMENTATION.
2. Déserrez les vis de protection du couvercle de l'ordinateur et enlevez le couvercle.
3. Touchez toute partie métallique du boîtier pour vousmettre à la terre. Cela supprimera toute électricité statiquepouvant abîmer votre ordinateur.
4. Trouvez une fente d'extension PCI vide.
5. Assurez-vous que la carte PCI 4 ports USB rentrera bien dans la fente selectionnée.
6. Œtez le couvercle du port à l'arrière du PC qui correspond à la fente PCI sélectionnée. S'il y a une vis, placez la dans un endroit sur car elle vous servira à fixer la carte PCI 4 ports USB.
7. Introduisez fermement la carte PCI USB dans la fente. Appliquez la pression nécessaire jusqu'à ce que le connecteur plat soit complètement positionné.
8. Veuillez serrez la vis de la carte PCI 4 ports USB,AAParavant placée dans un endroit s ur.
9. Remplacez le couvercle de l'ordinateur.
10. Maintenant que la carte PCI 4 ports USB est installée, vous pouvez remplacer le cordon d'alimentation. Passez à la section suivante, « Installation des pilotes du logiciel »

Installation des pilotes du logiciel

Installation du pilote Macintosh

Lors de l'installation de la carte PCI 4 ports USB dans un PowerPC Macintosh avec des fentes PCI et sans ports USB intégrés, vous nevez également installer les extensions de support de carte d'adaptateur USB Apple. Ces extensions peuvent être téléchargees du site web : http://asu.info.apple.com

• Les utilisateurs du Mac® OS version 8.5.1 devront telécharger le support de carte pour adaptateur USB, version 1.2.
• Les utilisateurs du Mac® OS version 8.6 et supérieur devront télécharger le support de carte pour adaptateur USB, version 1.3.5, ou la version la plus récente disponible sur le site web d'assistance de Apple.

REMARQUE: Les extensions de support de carte de l'adaptateur USB NE DEVRONT PAS seront installées sur les ordinateurs Macintosh® avec des ports USB intégrés. Ces ordinateurs prennant déjà en charge des ports USB intégrés et des cartes d'adaptateurs PCI USB.

Installation des pilotes du logiciel (suite)

Procedure d'installation pour Windows® 98 et Windows 98 Seconde édition

1. Mettez en route l'alimentation et démarrez le système d'exploitation de Windows 98.
2. Windows reconnaître la carte PCI 4 ports USB en tant que « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) et la boîte de dialogue « Add New Hardware Wizard » (Assistant d'ajout de nouveau matériel) s'ouvrira. Cliquez sur « Next » (Suivant).

1. Sélectionnez « Search for the best driver for your device » (Recherche le meilleur pilote pour votre péripérisque) et cliquez sur « Next » (Suivant).

Installation des pilotes du logiciel (suite)

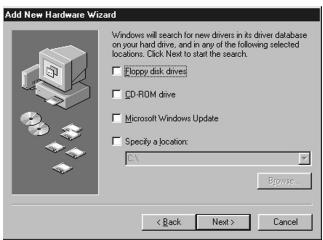

1. Désélectionnez toutes les cases et cliquez sur « Next » (Suvivant).

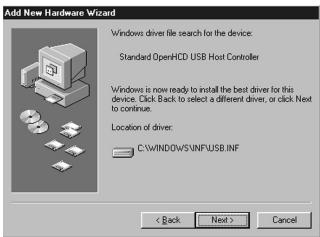

1. Windows® trouvera les pilotes pour « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard). Cliquez sur « Next » (Suivant).

Installation des pilotes du logiciel (suite)

1. Windows peut vous demander d'installer le CD Windows. Si cela est le cas, insérez le CD dans le lecteur CD-ROM et suivez les invites système.
2. Une fois que Windows installe les pilotes requis, l'installation du premier port est complète. Cliquez sur « Finish » (Terminer).

1. L'assistant d'ajout de nouveau matériel répètera la procédure d'installation pour les trois contrôleurs hôtes USB restants. Répétez les étapes 2 à 7 jusqu'à ce que tous les portes soient installés.
2. Àpèrs installation des quatre contrôleurs hôtes USB, Windows va détecter le « USB Root Hub » (Concentrateur USB racine) et automatiquement installer le support de pilote requis.
3. L'installation est maintainant terminée.

Installation des pilotes du logiciel (suite)

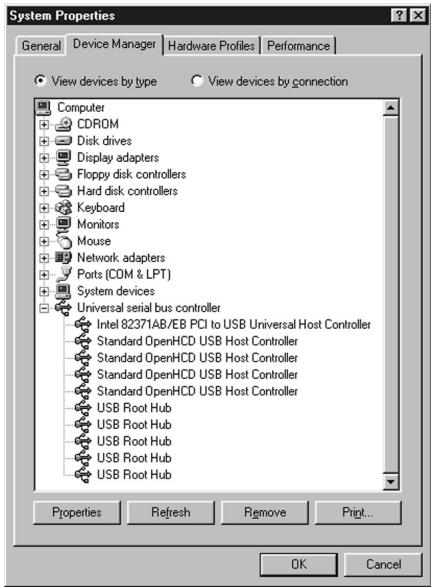

Vérification de la bonne installation

Contrôlez le « Windows Device Manager » (Gestionnaire de péripériques Windows) pour vous assurer que la carte PCI 4 ports USB a été correctement installée. Une fois l'installation complétée, quatre entrées « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) seront ajoutées à la liste du gestionnaire de péripériques et quatre entrées « USB Root Hub » (Concentrateur USB racine).

Installation des pilotes du logiciel (suite)

Procedure d'installation pour Windows 2000

1. Mettez l'ordinateur hors tension et ozez le couvercle.
2. Trouvez une fente PCI vide et bien insérez la carte PCI 4 ports USB dans la fente.
3. Replacez le couvercle et mettez l'ordinateur sous tension.
4. ÀpRES le chargement, Windows détectera le « PCI Universal Serial Bus » (Bus USB PCI). Le support pilote requis sera automatiquement installé. Aucune intervention d'utilisateur n'est nécessaire.
5. Àpères installation, contrôle le « Windows Device Manager » (Gestionnaire de périhériques Windows) pour confirmer que la carte PCI 4 ports USB a été correctement installée. Une fois l'installation complétée, quatre entrées « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) seront ajoutées à la liste du gestionnaire de périhériques et quatre entrées « USB Root Hub » (Concentrateur USB racine).

Information

Réglementation FCC

DECLARATION DE CONFORMITE AVEC LES REGLES FCC POUR LA COMPATIBILITE ELECTROMAGNETIQUE

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit

F5U006fUNV

auquel se référa le présente déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit糧rir les deux conditions suivantes: (1) ce

periphérique ne doit pas causer d'interférences nuisibles et (2) ce pérophérique doit accepter toute interférence reçue, y compris les interférences pouvant entrainer un fonctionnement non désire.

Déclaration de conformité CE

Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U006fUNV auquel se refère la presente déclaration, est conforme à la norme sur les émissions génériques EN50081-1 et à la norme sur l'immunité générique EN50082-1 1992.

Garantie produit limite à vie de Belkin Components

Belkin garantir ce produit à vie contre tout défaut de matériel et de fabrication. Si l'apparil s'avère défectueux, Belkin Components le réparer au remplacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au distributeur Belkin agéré auquel le produit a été acheté. Une preune d'achat peut être exigée.

La presente garantie est caduque si le produit a ete endommagé par accident, abus, usage imprepore ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de series Belkin a ete suprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSCENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ECRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRÉNTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun revenduer, représentant ou employé de Belkin n'est habité à apporter des modifications ou adjonctions à la présente garantie, ni à la progrorer.

BELKIN N'EST PAS RESPONSABLES DES DOMMAGES SPECAUX, DIRECTES OU INDIRECTRES, DÉCOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À Ces PROGRAMMES OU À Ces DONNÉES.
