CARTE NOTEBOOK RÉSEAU SANS FIL 802.11G #F5D7010FR - Carte réseau sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Marque	BELKIN
Modèle	F5D7010FR
Type de produit	Carte réseau sans fil pour ordinateur portable
Norme sans fil	802.11g (54 Mbit/s)
Interface	PCMCIA (Type II)
Dimensions (approx.)	85,6 x 54 x 5 mm
Poids (approx.)	30 g
Alimentation	Via port PCMCIA
Systèmes d'exploitation supportés	Windows 98 SE, 2000, Me, XP
Contenu de la boîte	Carte, guide d'installation rapide, CD logiciel, manuel utilisateur
Voyants lumineux	Voyant d'alimentation (vert/jaune)
Entretien	Nettoyer avec un chiffon doux et sec
Température de fonctionnement	0 °C à 40 °C

FOIRE AUX QUESTIONS - CARTE NOTEBOOK RÉSEAU SANS FIL 802.11G #F5D7010FR BELKIN

Quelle est la première étape de l'installation ?

Il est impératif d'installer le logiciel avant d'insérer la carte dans l'ordinateur portable. Insérez le CD et suivez les instructions.

Comment insérer la carte dans l'ordinateur ?

Insérez la carte, étiquette vers le HAUT, dans l'emplacement PCMCIA jusqu'à ce qu'elle soit bien en place. Le voyant d'alimentation s'allume alors.

Sur quels systèmes d'exploitation cette carte fonctionne-t-elle ?

Windows 98 SE, 2000, Me et XP sont supportés.

Que faire si le menu d'installation n'apparaît pas après 20 secondes ?

Ouvrez le lecteur CD depuis 'Poste de travail', double-cliquez sur le dossier 'Files', puis sur 'F5D7010W Utility.exe' pour lancer manuellement l'installation.

Comment utiliser l'utilitaire Belkin sous Windows XP ?

Ouvrez les propriétés de la connexion sans fil, cliquez sur 'Avancé' et décochez 'Utiliser Windows pour configurer mon réseau sans fil' afin d'utiliser l'utilitaire Belkin.

Que signifie l'icône rouge dans la barre d'état système ?

L'icône rouge indique que le logiciel est installé mais que la carte n'est pas encore connectée à un réseau. Elle devient verte (ou jaune) après connexion.

Comment se connecter à un réseau sans fil ?

Double-cliquez sur l'icône rouge dans la barre d'état système. Dans la fenêtre 'Wireless Network', sélectionnez le réseau souhaité dans 'Available networks' et cliquez sur 'Connect'.

Dois-je redémarrer l'ordinateur après l'installation ?

Sous Windows 98 ou Me, un redémarrage est demandé. Sous Windows 2000 ou XP, cliquez simplement sur 'Terminer'.

Comment obtenir de l'aide technique ?

Consultez le manuel utilisateur, visitez le site belkin.com ou www.networking.belkin.com, ou appelez le 00 800-223-55460 (Europe) ou 877 726 5771 (États-Unis).

La carte peut-elle être utilisée sur un ordinateur de bureau ?

Non, cette carte est conçue pour les ordinateurs portables équipés d'un emplacement PCMCIA. Elle n'est pas compatible avec les slots PCI ou USB.

MODE D'EMPLOI CARTE NOTEBOOK RÉSEAU SANS FIL 802.11G #F5D7010FR BELKIN

L'installation de la carte comprend trois étapes simples :

1. Installe le logiciel EN PREMIER
2. Insérez la carte dans le portable
3. Laissez Windows terminer l'installation de la carte.

Configuration requise

• Portable compatible PC avec un emplacement PCMCIA libre
• Windows® 98 SE, 2000, Me, XP

Contenu

• Carte réseau sans fil 54g pour ordinateurs portables
• Guide d'installation rapide
• CD du logiciel d'installation
• Manuel de l'utilisateur

Installation et configuration de la carte

Avertissement : vous devez installer le logiciel avant d'insérer la carte

1. Insérez le CD dans le lecteur de CD-ROM.
2. L'utilitaire d'installation de Belkin apparaît.

Remarque : S'il n'apparaît pas dans les 20 secondes, ouvrez votre lecteur de CD-ROM à partir de « Poste de travail ». Cliquez deux fois sur le dossier « Files ». Ensuite, cliquez deux fois sur l'icône « F5D7010W Utility.exe »

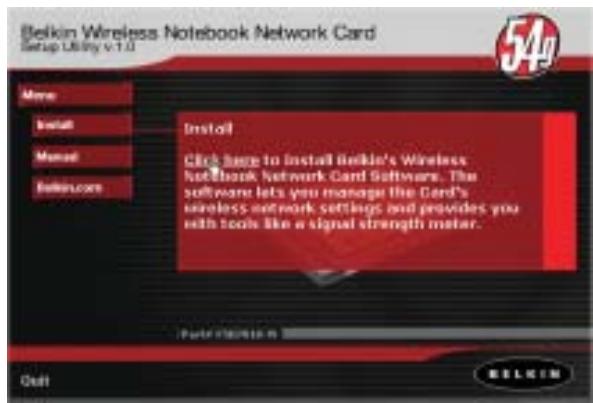

1. Dans la fenêtre de menu, faites glisser la souris sur le bouton « Install » (Installer), puis sélectionnez « Click here » (Cliquez ici) pour lancer le programme d'installation du logiciel.
2. Le programme d'installation démarre. Cliquez sur « Suivant » pour continuer et suivez les instructions qui apparaissent à l'écran.

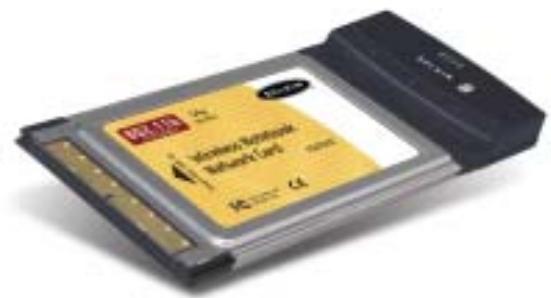

3. Pendant l'installation, un message vous demandera d'insérer la carte. Insérez-la, étiquette vers le HAUT, dans l'emplacement PCMCIA de l'ordinateur jusqu'à ce qu'elle soit bien en place. Le voyant d'alimentation du dessus s'allume lorsqu'elle est insérée correctement.

Remarque : Si aucun message du système ne vous a demandé d'insérer la carte une fois l'installation terminée, faites-le maintenant.

1. Une fois l'installation terminée, cliquez sur « Finish » (Terminer)

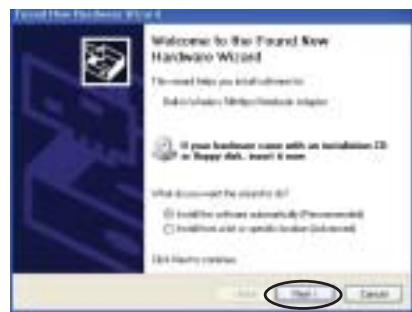

2. é » apparaisse. Choisissez l'option « Installer le calculateur automatique », puis cliquez sur « Suivant »

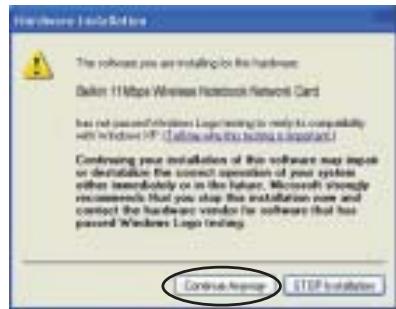

1. Il se peut qu'un écran similaire à celui-ci apparaisse. Cela ne signifie pas que Windows a reconnu un problème. Cliquez sur « Continuer » et suivez les instructions qui apparaissent à l'écran.

Note:

Remarque : Si vous utilisez Windows 98 ou Me, un message vous demandera de redémarrer l'ordinateur. Si vous utilisez Windows 2000 ou XP, cliquez sur « Terminer » pour terminer l'installation.

1. Une fois l'installation terminée, une petite icône rouge d'indication de signal apparaîtra dans la barre d'état système (dans l'angle inférieur droit de l'écran). Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network » (Réseau sans fil).

4:04PM

Pour les utilisateurs de windows XP uniquement

Si vous utilisez Windows XP VEUILLEZ LIRE CECI

Si vous n'utilisez PAS Windows XP, passez à l'objet suivant.

Sous Windows XP, vous pouvez utiliser le bouton Avancé (Avancé), la fenêtre suivante apparait. Désélectionnez l'option Utiliser Windows pour configurer mon réseau sans fil « afin d'utiliser l'utilitaire LAN sans fil de Belkin à la place.

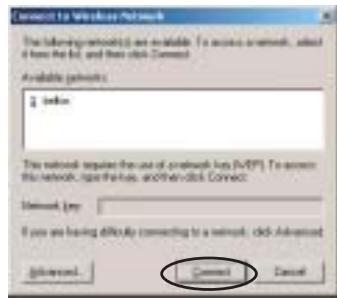

1. Sélectionnez le réseau auquel vous souhaitez vous connecter dans « Available networks » (Réseaux disponibles), puis cliquez sur

Connect (Connecter).

1. L'icône d'indication de signal de la barre d'état système doit revenir verte (jaune si le signal est faible).

4:14PM

L'installation est terminée.

Pour plus d'informations sur l'installation, veuillez vous référer au manuel de l'utilisateur. Pour toute information technique, rendez-vous sur le site www.networking.belkin.com ou belkin.com, section du support technique. Pour contacter le support technique par téléphone, appelez le 00 800-223-55460.

belkin. com

Belkin Corporation

Ampton • CA • 90220 • USA

Tel:[phone]

Fax:[phone]

Compton • CA • 90220 • USA

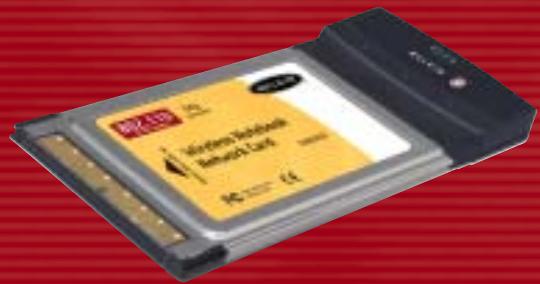

Ordinateurs portables

Connectez-vous ordinateur

porteble à un réseau sans fil

belkin. com

Belkin Corporation

Hollywood · CA · 90220 · États-Unis

Tel.: [phone] Fax: [phone]

Rushden • NN10 6GL • Royaume-Uni

Tel.: [phone]

Fax: [phone]

Bolken Components B. V.

Starparc Building • Boeing Avenue 333

1119 PH Schiphol-Rijk • Pays-Bas

Tel. : [phone]

Fax: [phone]

Belkin Gmbh

Hanebergstrasse 2

80637Munchen • Allemagn TEL:[phone]

Tel.[phone]Fax[phone]

Europe : 00 800 223 55 460 États-Unis : 877 726 5771

P74221ec

2003 Belkin Corporation. Tous droits réservés.

Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs.

Guide d'installation rapide

F5D7010
