AC ANYWHERE #F5C400EB140W - Adaptateur secteur BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur secteur / Convertisseur de courant continu-alternatif (Classe II)
Marque	BELKIN
Modèle	AC ANYWHERE #F5C400EB140W
Puissance continue maximale	140 Watts
Puissance de pointe (crête)	300 Watts
Tension d'entrée	12 V CC (11-15 V CC)
Tension de sortie	230 V CA ±5 %
Fréquence de sortie	50 Hz ±2 Hz
Forme d'onde	Onde sinusoïdale modifiée
Consommation à vide	< 0,3 A
Fusible	25 A (remplaçable, type à fourche)
Dimensions (L × l × H)	14,5 × 12 × 6,7 mm
Poids	790 g
Fonctions principales	Conversion 12 V CC → 230 V CA ; arrêt automatique en cas de sous-tension (<10,4 V), surtension (>15 V), surcharge ou surchauffe ; voyant LED vert (normal) / rouge (surcharge/batterie faible)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas exposer à l'humidité ; température ambiante de 10 à 26 °C ; assurer une ventilation libre autour de l'appareil
Sécurité	Arrêt automatique intégré ; ne pas utiliser avec des batteries 24 V ; ne pas brancher sur secteur CA ; débrancher lorsqu'il n'est pas utilisé ; ne pas laisser sans surveillance
Pièces détachées et réparabilité	Fusible de rechange fourni ; remplacement facile par l'utilisateur (sous capot rabattable) ; pour toute autre réparation, contacter un professionnel qualifié
Informations générales	Fabriqué en Chine ; conçu aux États-Unis ; garantie qualité par Belkin ; adapté aux batteries de voiture 12 V (via allume-cigares ou connexion directe pour charges >150 W)

FOIRE AUX QUESTIONS - AC ANYWHERE #F5C400EB140W BELKIN

Puis-je utiliser le convertisseur BELKIN AC ANYWHERE avec une batterie de camion 24 V ?

Non, ce convertisseur est conçu uniquement pour une source 12 V CC. L'utiliser sur une batterie 24 V peut l'endommager et présenter un risque de sécurité.

Comment brancher le convertisseur sur l'allume-cigares ?

Retirez l'allume-cigares, insérez la prise de l'adaptateur dans le logement. Assurez-vous que la prise et l'adaptateur sont propres et secs. Branchez ensuite votre appareil sur la prise CA du convertisseur et mettez l'interrupteur en position ON.

Que faire si le voyant du convertisseur est rouge ?

Un voyant rouge indique une surcharge ou une batterie faible. Vérifiez la charge de l'appareil branché et l'état de la batterie. Si nécessaire, réduisez la charge ou rechargez la batterie. Le convertisseur s'arrête automatiquement dans ces cas.

Quelle est la puissance maximale que je peux brancher ?

La puissance continue maximale est de 140 W pour ce modèle. La puissance de pointe peut atteindre 300 W brièvement. Ne dépassez pas la puissance continue pour éviter une surcharge.

Le convertisseur peut-il fonctionner avec le moteur éteint ?

Oui, mais la batterie se déchargera. En utilisation prolongée, démarrez le moteur toutes les heures pendant 10 minutes pour recharger la batterie. Éteignez l'appareil avant de démarrer le moteur.

Comment remplacer le fusible ?

Débranchez le convertisseur de l'alimentation. Ouvrez le capot rabattable à l'arrière, retirez le fusible fondu et insérez le fusible de rechange de même type (25 A). Refermez le capot avant de réutiliser l'appareil.

Puis-je brancher un appareil nécessitant plus de 150 W sur la prise allume-cigares ?

Pour des appareils de plus de 150 W, il est recommandé de brancher le convertisseur directement sur la batterie à l'aide du câble Direct-Connect fourni. Sinon, vous risquez d'endommager le cordon d'alimentation ou le circuit de l'allume-cigares.

Le convertisseur s'arrête soudainement, que faire ?

Cela peut être dû à une batterie faible (<10,4 V), une surtension (>15 V), une surcharge ou une surchauffe. Vérifiez la tension de la batterie, réduisez la charge ou laissez refroidir le convertisseur. Assurez-vous que la ventilation est suffisante.

Quels types d'appareils puis-je alimenter ?

Le convertisseur convient aux appareils électriques standards (ordinateurs, chargeurs, petits appareils) avec une puissance inférieure à 140 W. Il est déconseillé pour les charges inductives comme les lampes fluorescentes, compresseurs ou pompes.

Comment entretenir le convertisseur ?

Gardez-le au sec, à l'abri de l'humidité. La température ambiante doit être entre 10°C et 26°C. Assurez une ventilation libre autour de l'appareil. Nettoyez avec un chiffon sec. Débranchez-le lorsqu'il n'est pas utilisé.

MODE D'EMPLOI AC ANYWHERE #F5C400EB140W BELKIN

Convertisseur de courant

(Produit de classe II)

Manuel de l'utilisateur

Veuillez lire les instructions d'installation et d'utilisation avant de vous servir des convertisseurs de courant.

Belkin Components fabrique une gamme de convertisseurs continu-alternatif dont les capacités sont de 140 et 300 Watts. Ils bénéficieront d'une technologie évoluée et d'un fonctionnement sur pendant des années si vous les utilisez selon les instructions que vous nous fournissons.

Les convertisseurs de Belkin permettent de convertir le courant basse tension direct en courant domestique 230 volts alternatif. Selon les modèles et leur capacité nominale, les convertisseurs de Belkin acceptent du courant provenant de batteries de voiture et marines de 12 volts standard ou de sources portables de forte intensité de 12 volts.

Le convertisseur de Belkin ne doit pas être utilisé avec les batteries 24 volts (camions).

Informations importantes :

Ce manuel vous donne les instructions pour utiliser le convertisseur 140 Watts ou 300 Watts de Belkin en toute sécurité. Lisez-le attentivement avant d'utiliser votre nouvel appareil. Conservez-le pour vous y référer ultérieurement.

Remarque :

• Voiture convertisseur Belkin est conçu pour fonctionner uniquement à partir d'une source de 12 volts. Ne le branchez jamais sur une autre source électrique, notamment des sources de courant alternatif.
• Un courant de 230 volts peut être mortel. Une mauvaise utilisation de votre convertisseur Belkin risque d'endommager votre matériel, de vous blesser ou de vous tuer.

Pour bien commencer :

Pour vous assurer que la capacité de votre convertisseur Belkin est suffisante pour accepter la charge de démarche requise, vous devez connaître la consommation électrique de l'équipement ou de l'appareil que vous souhaitez utiliser.

La consommation électrique est indiquée en Watts ou en Ampères. Des informations relatives à la puissance ou à la tension sont généralement imprimées sur la plupart des appareils. Si la consommation est indiquée en Ampères, multipliez ce nombre par 230 (tension du courant secteur) pour connaître la valeur en watts. Généralement, vous pouvez connaître la charge de démarriage requise en multipliant la puissance en watts par 20.

N'exagérez pas :

Bien que le convertisseur Belkin puisse fournir du courant égal, approximativement, à deux fois sa puissance en watts pendant un très court moment, il est conçu pour alimenter des équipements dont la charge de démarrage est inférieure ou égale à sa propre puissance continue maximum en watts.

Alimentation

La source d'alimentation doit fournir un courant continu de 12 volts suffisant pour faire fonctionner la charge. Il peut s'agir d'une batterie ou d'un bloc d'alimentation 12 V continu bien régulé. Pour vous aider, divisez la consommation électrique de la charge (en watts) par 12 (la tension d'entrée) pour Obtien le courant (en ampères) que la source électrique doit fournir. Par exemple: la charge indique 120 watts; la source électrique doit pouvoir fournir: (220 / 12) = 18,3A

Branchement :

Les convertisseurs 140 et 300 watts de Belkin sont conçus pour être branchés sur une batterie de 12 volts via la prise de l'allume-cigares du tableau de bord.

Pour brancher ces convertisseurs et les utiliser, précisé comme suit :

1. Retirez l'allume-cigares et insérez la prise de l'adaptateur dans le logement. Assurez-vous que la prise et l'adaptateur sont propres et secs.
2. Branchez votre appareil sur la prise CA du convertisseur.
3. Placez le bouton du convertisseur en position ON (Marche).
4. Vérifie que le voyant d'alimentation du convertisseur est bien de couleur VERTE. Il indique que le convertisseur est prêt à être utilisé.
5. Mettez l'équipement à utiliser sous tension.

Ne faites pas sauter les plombs :

Tous les convertisseurs de Belkin sont fournis avec un fusible de rechange au cas où celui d'origine devrait être remplacé. La majorité des fonds de fusibles est le résultat d'une polarité inversée ou d'un court-circuit dans l'appareil branché. Si vous utilisez correctement le convertisseur, il ne devrait pas être nécessaire de changer le fusible.

Convertisseur 140 watts / 300 watts de belkin

Tout d'abord, retirez le cordon d'alimentation de la prise de l'allume-cigares. Il est facile d'accéder au compartiment du fusible à l'arrière de l'unité, sous le capot rabattable. Sortez le fusible fondu, puis insérez le nouveau. Il est important de replacer un fusible par un autre du même type et de même puissance. Corrigez l'origine de la surcharge qui a fait fondre le fusible avant de remettre le convertisseur sous tension.

1. Ouvrez le logement du fusible
2. Remplace le fusible fondu par le nouveau de type à fourche

La source d'alimentation :

Lorsque le moteur est éteint, la plupart des batteries fournissent un courant important au convertisseur pendant une à deux heures. Cette durée dépend de plusieurs variables, notamment l'âge et l'état de la batterie ainsi que la puissance que demande l'appareil branché sur le convertisseur.

Si vous utilisez le convertisseur lorsque le moteur est éteint, nous vous conseillons de démarrer le moteur toutes les heures et de le laisser tourner pendant 10 minutes environ afin de recharger la batterie. Nous vous conseillons également d'éteindre l'appareil branché sur le convertisseur avant d'allumer le moteur.

Bien qu'il soit inutile de débrancher le convertisseur lorsque vous démarrez le moteur, le convertisseur peut cesser de fonctionner momentanément lorsque la tension de la batterie baisse. Lorsque le convertisseur ne fournit pas d'électricité, il utilise une faible intensité provenant de la batterie (< 0,3 ampere s à < 0,4 ampere selon le modèle). Il peut rester branché jusqu'à 3 heures. Toutefois, nous vous conseillons de toujours débrancher le convertisseur lorsque vous ne l'utilisez pas.

Remarque :

• Les convertisseurs ne fonctionneront pas avec certains systèmes automobiles si le contact n'est pas mis. Si le convertisseur ne génère pas de courant, mettez le contact.

Arrêt automatique et fonctions de sécurité :

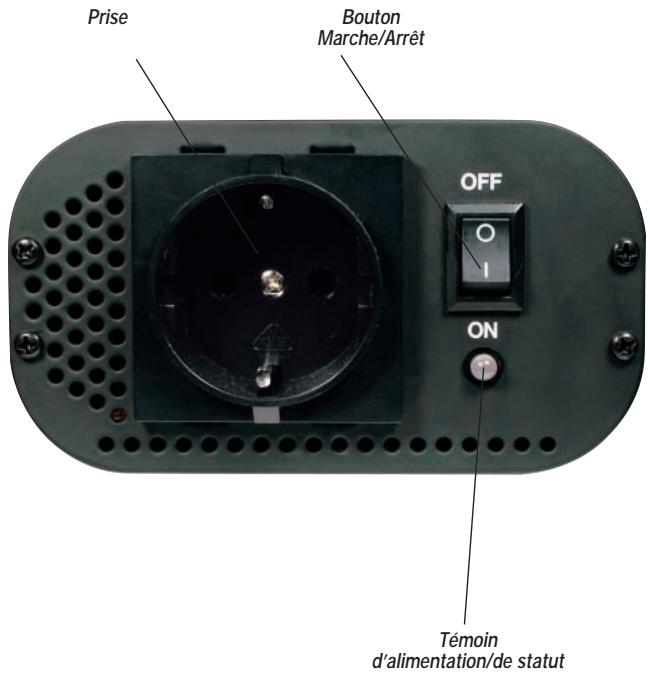

Les convertisseurs 140 et 300 watts de Belkin disposent d'un système d'accélération lumineux unique qui fonctionne conjointement avec la fonction d'arrêt automatique. Cet indicateur fonctionne de la manière suivante :

VERT : Normal

ROUGE : surcharge/batterie faible

Le convertisseur s'arrête automatiquement dans les cas suivants :

1. L'alimentation de la batterie s'arrête en-dessous de 10,4 volts.
2. La sortie de la batterie dépasse 15 volts.
3. Le besoin continu en électricité de l'appareil dépasse les paramètres de conception du convertisseur.

Fonctions de sécurité supplémentaires :

1. Arrêt automatique lorsque la température du circuit interne dépasse les paramètres de conception standard prévus pour un fonctionnement sans danger.

En cas d'arrêt automatique ou d'alarme continue, placez l'interrupteur du convertisseur en position OFF (Arrêt) (0) jusqu'à ce que l'origine du problème soit identifiée et résolue.

Remarque :

Le modèle 300 W de Belkin est équipé d'un ventilateur uniquement prévu pour le refroidissement. Il est conçu pour fonctionner en continu lorsque le convertisseur est en service. L'arrêt automatique causé par une température de circuit trop élevée déclenche lorsque le ventilateur ne parvient pas à maintenir les paramètres de conception du convertisseur prévus pour un fonctionnement sans danger.

Pour conserver votre convertisseur en bon état de marche, notez les précautions d'emploi suivantes:

HUMIDITE: conservez le convertisseur au sec. Ne l'expose pas à l'humidité. - CHALEUR: la température ambiante doit être comprise entre 10°C et 26°C. Ne placez pas le convertisseur près d'une source de chaleur. Ne l'exposez pas à la lumière directe du soleil. - VENTILATION : afin de dissiper la chaleur générée par le fonctionnement du convertisseur, ventilez-le bien. Lorsque vous vous en servez, laissez un vide de plusieurs centimètres autour du convertisseur (en haut et sur les côtes).

Attention : La majorité des circuits d'allume-cigares de véhicule fonctionnent avec des fusibles de 10 à 20 A.

Remarque :

• Si l'appareil que vous souhaitez faire fonctionner nécessite plus de 150 Watts de courant continu, le convertisseur 300 Watts de Belkin doit être branché directement sur la source d'alimentation à l'aide des câbles de batterie Direct-Connect. Si vous ne le faites pas, vous risquez d'endommager gravement le cordon d'alimentation ou le câblage de la prise de l'allume-cigares du véhicule.

Pour brancher directement le convertisseur 300 Watts de Belkin à la source d'alimentation en 12 volts (la batterie), procédez comme suit :

1. Enoncez fermement l'embout de la prise de l'adaptateur provenant du convertisseur dans la prise du câble Direct-Connect.
2. Repérez correctement les bornes positive (rouge) et négative (noire) de la source d'alimentation en 12 volts, puis assurez-vous qu'elles sont propres et sèches.
3. Branchez la pince crocodile ROUGE sur la borne positive (+) et la pince crocodile NOIRE sur la borne négative (-) de la source d'alimentation.
4. Branchez votre appareil sur la prise CA du convertisseur.
5. Placez le bouton d'alimentation du convertisseur en position « ON » (Marche).
6. Vérifiez que le voyant d'alimentation du convertisseur est bien de couleur VERTE. Ceci vous indique que le convertisseur est prêt à être utilisé.
7. Allumez votre appareil.

Specifications

	F5C400u140W F5C400eb140W	F5C400u300W F5C400eb300W
Courant continu maximum	140 watts	300 watts
Acceptation de tension (pointe)	300 watts	500 watts
Consommation électric qu'en charge	<0,3 ampère	<0,4 ampère
Forme d'onde	Onde sinusoidale modifiée
Gamme de tension électric en entrée lors du fonctionnement	11 à 15 volts CC
Plage de tension électric en sortie	CA 230 V ±5 %
Arrêt automatique du courant d'entrée	≤10,4 V - ≤15 V
Fréquence en sortie	50 Hz ±2Hz
Fusible (Ampères)	≤25 A	≤35 A
Fusible (Ampères)	25 A	35 A
Longueur	14,5 mm	16,8 mm
Largeur	12 mm	12 mm
Hauteur	6,7 mm	6,7 mm
Poids	790 g	870 g
Produit de classe II	oui	oui

Dépannage :

L'équipement a une tension de démarrage élevée.

Solution :

Placez l'interrupteur du convertisseur en position OFF (Arrêt) (O), puis ON (Marche) (I) jusqu'à ce que le convertisseur alimenter l'applique. Répétez cette opération autant de fois que nécessaire pour que l'applique fonctionne.

Vousdezemetreetlecontactsurlevehicule.

Mettez le contact.

La tension de la batterie est inférieure à 10 volts.

Mettez la batterie en charge ou remplacez-la.

L'équipement demande trop de puissance.

Utilise un convertisseur avec une plus grande capacité ou n'utilise pas cet équipement.

Le convertisseur est trop chaud (mode d'arrêt thermique).

Laissez refroidir le convertisseur. Vérifiez que la ventilation soit suffisante. Réduisez la charge sur le convertisseur jusqu'à atteindre un courant de sortie continue nominal.

Le fusible du convertisseur a fondu.

Remplacez le fusible selon les instructions données dans la section « Ne faites pas sauter les plombs » de ce manuel. Assurez-vous que le convertisseur est branché sur une source électrique dont la polarité est correcte.

Batterie faible ou en mauvais état.

Remplacez la batterie.

Le courant fourni au convertisseur n'est pas adaptable ou baisse de tension excessive.

Vérifiez l'état de l'allume-cigares et de la prise. Nettoyez ces éléments ou remplacez-les.

Avertissement :

• Une mauvaise utilisation du convertisseur risque de vous blesser, d'endommager votre matériel ou de vous brûler.
• Pour éviter tout risque d'endommager votre matériel, ne laissez pas le convertisseur ou tout autre appareil en fonctionnement sans surveillance dans le véhicule.
• Débranche l'alimentation du convertisseur lorsque vous ne l'utilisez pas.
• N'utilise pas ou ne place pas le convertisseur près de matériels inflammables ou à tout endroit où s'accumulent des fumées inflammables.
• Si le câble flexible extérieur du convertisseur est endommagé, le fabricant, son agent de maintenance ou toute autre personne qualifiée peut le remplacer afin d'éviter tout danger.
• Vérifiez régulièrement que les branchements d'entrée et de sortie sont bien fixés. Des branchements mal réalisés risquent de générer une chaleur dangereuse et/ou endommager le convertisseur ou la source d'alimentation.
• Ce produit n'est pas conseillé pour des utilisations avec des charges inductives, comme les lampes fluorescentes, les compresseurs et les pompes. Sinon, des dommages permanents risquent d'en résulter.
• Ceci n'est pas un jouet. Ne le laisse pas à portée des enfants.

belkin. com

Attention : veillez à ce que la puissance continue en Watt de votre péripérisque corresponde toujours à la capacité du convertisseur de courant continu en courant alternatif afin d'obtenir les paramètres résultats.

Belkin Corporation

3108981100

Compton · CA · 90220

États-Unis

Belkin Components B.V.

[phone]

1119 PH Schiphol-Rijk

Pays-Bas

NN10 6GL - Royaume-Uni

Belkin GmbH

[phone]

80637 München

Allemagne

Fabriqué en Chine

Concuaux États-Unis.

Assurance qualité États-Unis.
