| Type de produit | Modem routeur ADSL2+ sans fil G+ MIMO |
| Dimensions (approx.) | 150 x 100 x 30 mm |
| Poids (approx.) | 200 g |
| Alimentation | Adaptateur secteur 15 V CC |
| Normes sans fil | IEEE 802.11b/g |
| Débit sans fil maximal | 54 Mbps (G+ MIMO) |
| Ports LAN | 4 ports RJ45 10/100 avec auto-négociation |
| Port ADSL | 1 port RJ11 |
| Sécurité sans fil | WEP 64/128 bits, WPA, WPA2 (PSK et RADIUS) |
| Pare-feu | NAT, SPI, filtrage MAC, DMZ, blocage ICMP |
| Serveur DHCP | Oui, attribue jusqu'à 100 adresses IP |
| DNS dynamique | Compatible DynDNS.org |
| UPnP | Activable (désactivé par défaut) |
| Configuration | Assistant Web via 192.168.2.254 |
| Garantie | Garantie limitée à vie Belkin |
| Accessoires inclus | Câble Ethernet RJ45, câble RJ11, micro-filtre ADSL, adaptateur secteur, manuel |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec et doux |
| Pièces détachées / réparabilité | Non réparable par l'utilisateur ; contacter Belkin pour remplacement |
FOIRE AUX QUESTIONS - F5D9630 BELKIN
Questions des utilisateurs sur F5D9630 BELKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice F5D9630 - BELKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F5D9630 de la marque BELKIN.
MODE D'EMPLOI F5D9630 BELKIN
Reliez vos ordinateurs en réseau et partagez votre connexion internet ADSL
Manuel de l'utilisateur
Table des matières
Les avantages d'un réseau domestique. 1
Les avantages d'un réseau sans fil à domicile de Belkin. 1
2 Assurez-vous de posséder le matériel suivant 2
Contenu de l'emballage 2
Configuration requise 2
Paramètres Internet 2
3 Présentation de votre Routeur 3
4. Branchement de votre Routeur 6
Emplacement de votre routeur. 6
Branchement de vos ordinateurs 7
Branchement de l'ADSL 8
Mise en marche du Routeur 10
5. Configuration de vos ordinateurs 11
Configuration manuelle des adaptateurs réseau 11
Paramètres de navigateur recommandés 17
6 Configuration du routeur à l'aide de l'assistant 19

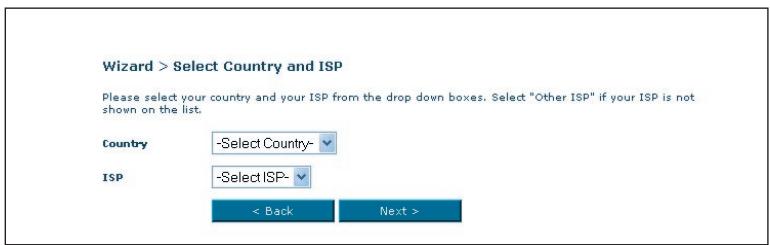

Lancement de l'Assistant 19
7 Configuration manuelle du routeur 23

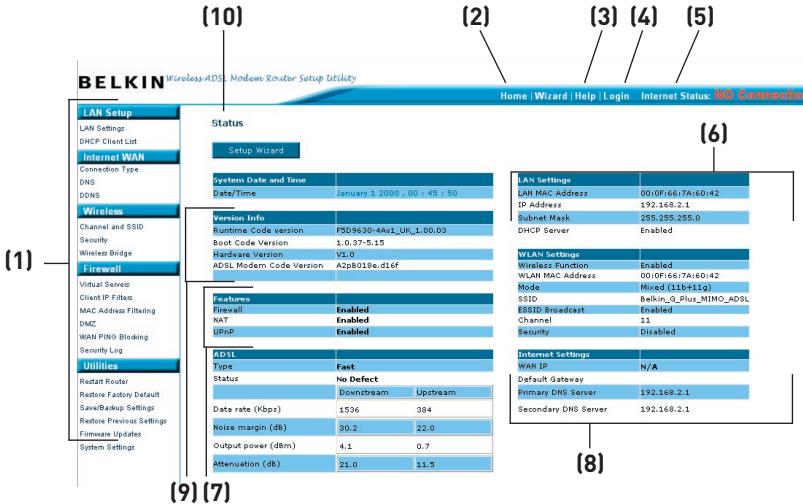

Faites connaissance avec l'interface utilisateur basée sur navigateur Web 23

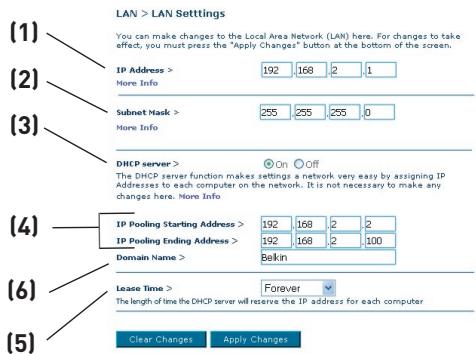

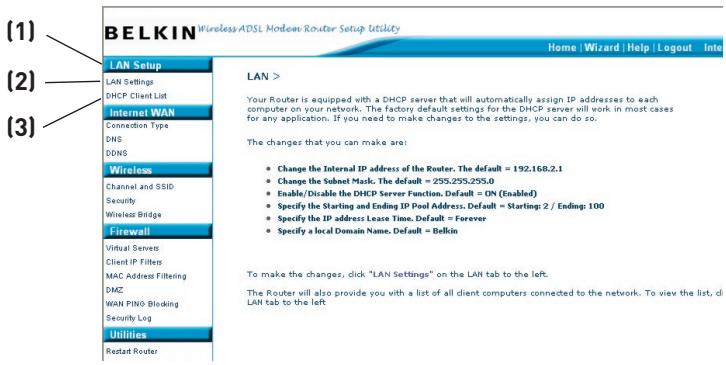

Modification des paramètres de réseau local (LAN) 25
Liste de clients DHCP 28

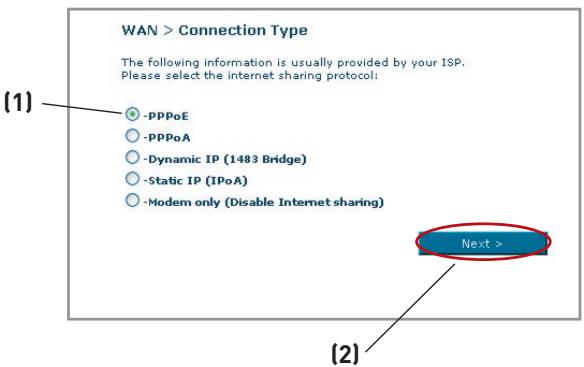

Internet WAN 28

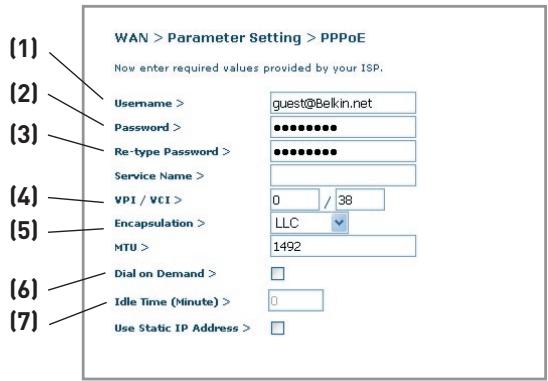

Configuration de votre connexion de type PPPoE ou PPPoA.... 30
Sans Fil 35
Chiffrement/sécurité 37

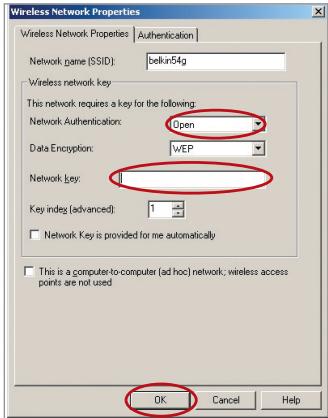

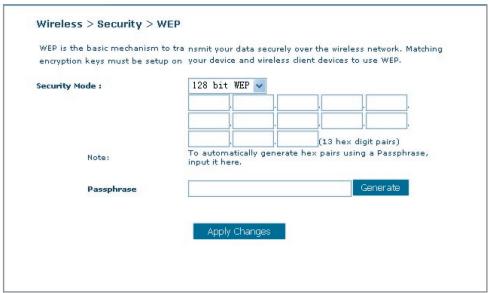

Configuration du WEP 41

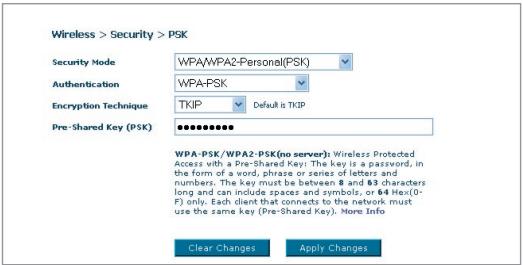

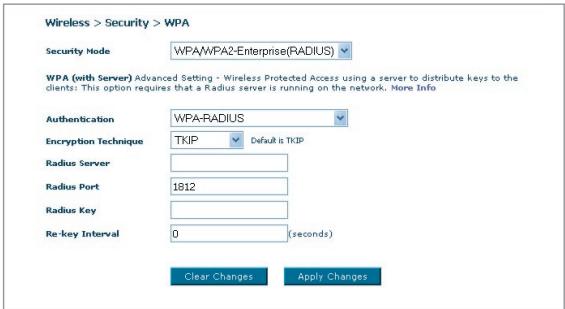

Configuration du WPA. 42

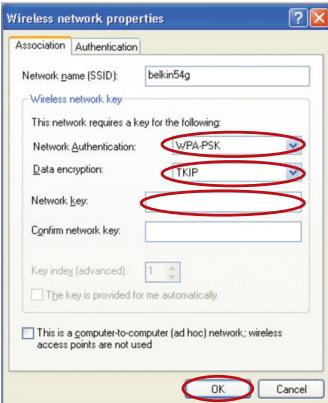

Configuration de votre adaptateur réseau pour l'utilisation de la fonction de sécurité. 46

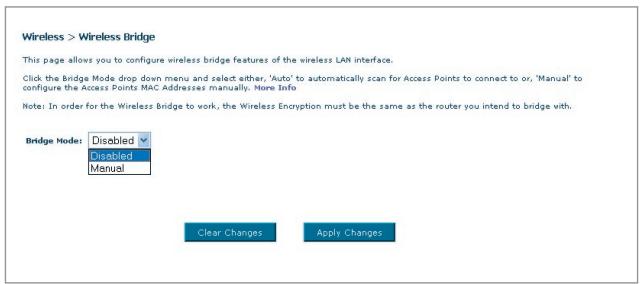

Point sans fil 51

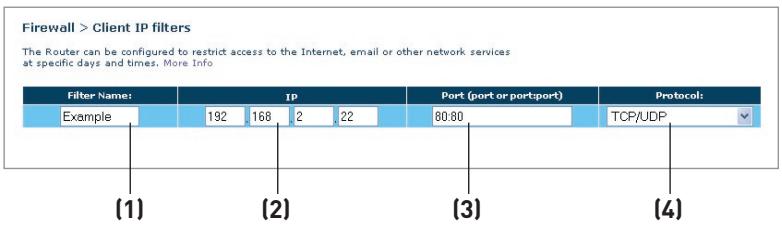

Pare-feu 52

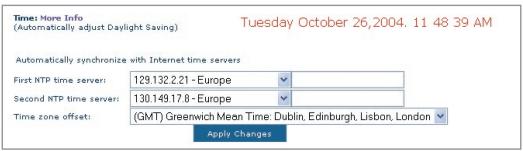

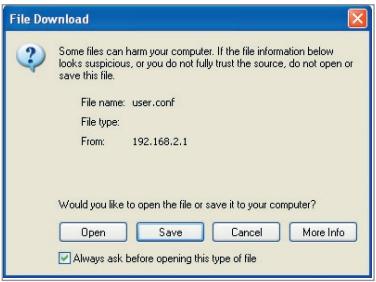

Utilaires 56
8Dépannage 64
9 Appendices 76
Appendice A : Glossaire. 76
Appendice B: Facteurs à considérer pour l'installation et
La mise en route 83
Appendice C: Tableau des paramètres Internet 85
10 Information 87

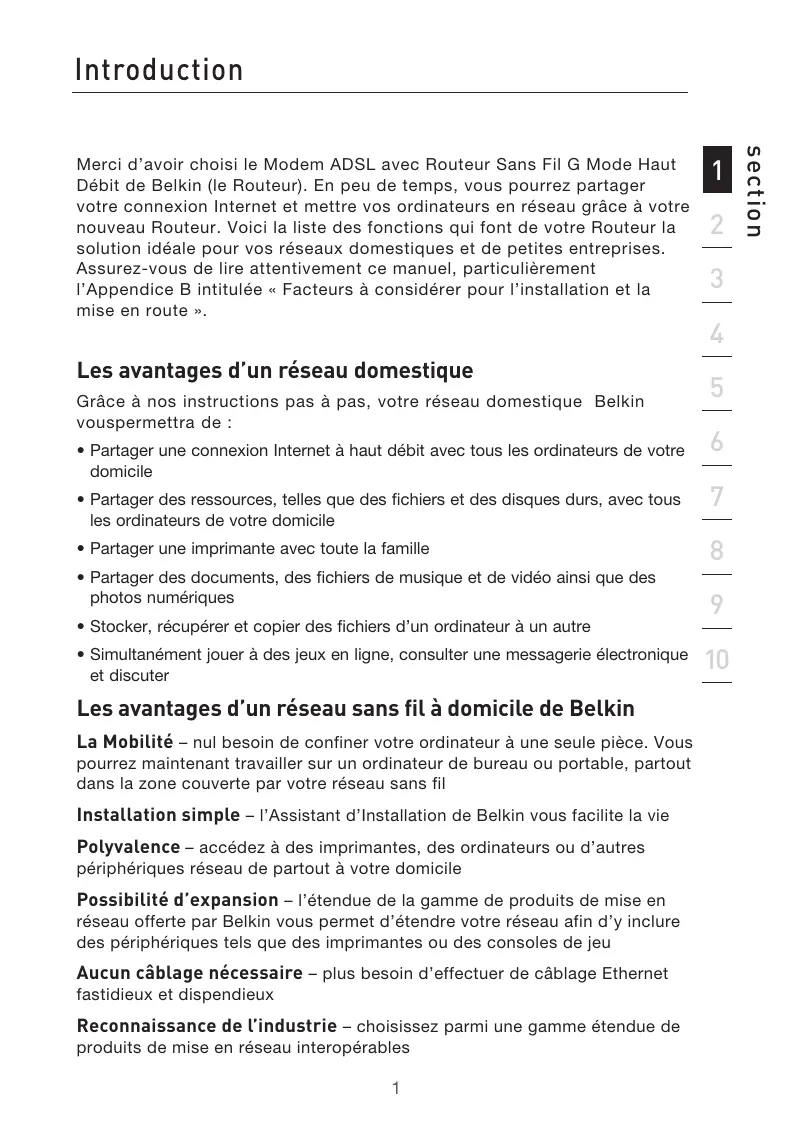

Merci d'avoir besoin du Modem ADSL avec Routeur Sans Fil G Mode Haut Débit de Belkin (le Routeur). En peu de temps, vous pourrez partager votre connexion Internet et mettre vos ordinateurs en réseau grâce à votre nouveau Routeur. Voici la liste des fonctions qui font de votre Routeur la solution idéale pour vos réseaux domestiques et de petites entreprises. Assurez-vous de lire attentivement ce manuel, particulièrement l'Appendice B intitulée « Facteurs à considérer pour l'installation et la mise en route ».
Les avantages d'un réseau domestique
Grâce à nos instructions pas à pas, votre réseau domestique Belkin vous permettra de :
- Partager une connexion Internet à haut débit avec tous les ordinateurs de votre domicile
- Partager des ressources, telles que des fichiers et des disques durs, avec tous les ordinateurs de votre domicile
- Partager une imprimante avec toute la famille
- Partager des documents, des fichiers de musique et de vidéo ainsi que des photos numériques
- Stocker, récupérer et copier des fichiers d'un ordinateur à un autre
- Simultanément jouer à des jeux en ligne, consulter une messagerie électronique et discuter
Les avantages d'un réseau sans fil à domicile de belkin
La Mobilité – nul besoin de confiner votre ordinateur à une seule pièce. Vous pourrez maintenant travailler sur un ordinateur de bureau ou portable, partout dans la zone couverte par votre réseau sans fil.
Installation simple - l'Assistant d'Installation de Belkin vous facilite la vie
Polyvalence - accédez à des imprimantes, des ordinateurs ou d'autres périphériques réseau de partout à votre domicile
Possibilité d'expansion - l'étendue de la gamme de produits de mise en réseau offerte par Belkin vous permet d'étendre votre réseau afin d'y inclure des périphériques tels que des imprimantes ou des consoles de jeu
Aucun câblage nécessaire - plus besoin d'effectuer de câblage Ethernet, fastidieux et disponible
Reconnaissance de l'industrie - choisissez parmi une gamme étendue de produits de mise en réseau interopérables
Contenu de l'emballage
Modem ADSL2+ avec Routeur Sans Fil G+ MIMO Cordon téléphonique RJ11 - Gris Cable réseau Ethernet RJ45 - Jaune - Micro-filtre ADSL* Adaptateur secteur - Manuel d'utilisation
*Le micro-filtre ADSL varie d'un pays à l'autre. S'il n'est pas inclus, vous devrez en acheter un.
Configuration requise
- Une connexion ADSL active avec une prise téléphonique pour y brancher le Routeur
- Au moins un ordinateur doté d'une carte d'interface réseau (CIR) et un navigateur Internet installé et configuré
- Protocole réseau TCP/IP installé sur chaque ordinateur relié au Routeur
- Aucun autre serveur DHCP sur votre réseau local assignant des adresses IP aux ordinateurs et aux dispositifs
Paramètres internet
Veuillez obtenir les informations suivantes auprès de votre FAI, avant d'installer votre Modem ADSL avec Routeur Sans Fil G.
- Protocole Internet: (PPPoE, PPPoA, Dynamic IP, Static IP)
- Méthode de multiplexage ou encapsulation : (LLC ou VC MUX)
- Circuit virtuel : VPI (Virtual Path Identifier) (un chiffre entre 0 et 255) VCI (Virtual Channel Identifier) (un chiffre entre 1 et 65535) Pour les utilisateurs PPPoE et PPPoA : Nom d'utilisateur du compte ADSL et mot de passe Pour les utilisateurs IP fixe : Adresse IP..... Masque de sous-réseau..... Serveur de passerelle par défaut...
- Adresse IP du serveur de nom de Domaine __.__.__.__ (si vous ne en a fourni un)
Remarque : Consultez l'Appendice C de ce manuel pour les paramètres Internet ADSL principaux. Dans le doute, contactez votre FAI.
Le Routeur a été conçu pour être placé sur une surface de travail. Tous les câbles sortent de la partie arrière du Routeur, pour une gestion aisée de ceux-ci. Les témoins DEL visibles à l'avant du Routeur vous fournissent des informations sur l'activité et l'état du réseau.
Panneau avant
1. Voyant alimentation
Lorsque vous mettez le routeur sous tension ou lorsque vous le redémarrez, il se passe un petit laps de temps nécessaire à son amortissement. Une fois que le Routeur a été entièrement initialisé, le témoin d'alimentation est VERT en continu, indiquant que le Routeur est prêt.
| Éteint | Le Routeur est étéint |
| Vert | Le Routeur est sous tension |
| Rouge | Erreur lors du démarrage du Routeur |
2. Témoins de l'état du LAN
Ces témoins portent les numéros 1 à 4 et correspondant aux numéros des ports à l'arrière du Routeur. Lorsqu'un ordinateur est correctement relié à l'un des ports réseau à l'arrière du Routeur, le témoins s'allume. Un témoins vert continu indique une connexion avec ordinateur ou un dispositif réseau. Lorsqu'il y a traffic de données au niveau du port, le témoins clignote rapidement. La couleur ORANGÉ indique une connexion 10Base-T.
| Éteint | Aucun dispositif n'est connecté |
| Orangé | Liaison Ethernet avec dispositif 10Base-T |
| Orangé - clignotant | Transmission ou réception de données par dispositif 10Base-T |
| Vert | Liaison Ethernet avec dispositif 100Base-T |
| Vert clignotant | Transmission ou réception de données par dispositif 100Base-T |
3. Témoins d'état WLAN
Le témoin d'état WLAN est vert continu lorsque vous activez la fonction réseau sans fil LAN. Il clignote lorsque le Routeur transmet ou reçoit des données sans fil.
| Éteint | WLAN est éteint |
| Vert | Connexion WLAN en cours |
| Vert clignotant | Transmission ou réception de donnéesées |
4. Témoin ADSL
Le témoin ADSL VERT clignote pendant la négociation avec votre FAI. Il demeure VERT lorsque Routeur est correctement branché au service ADSL.
| Éteint | Aucune connexion ADSL |
| Vert | Liaison et connexion ADSL actives |
| Vert clignotant | Négociation de la connexion |
5. Témoin internet
Le témoin Internet LED vous indique quand le Routeur est connecté à Internet. Quand ce témoin est éteint, le Routeur N'EST PAS connecté à Internet. Quand ce témoin est VERT en continu, le Routeur est connecté à Internet. Lorsque ce témoin clignote, le Routeur transmet ou reçoit des données d'Internet.
| Éteint | Connexion Internet |
| Vert | Connecté à l'Internet |
| Vert – clignotant | Transmission ou réception de données |
| Rouge | Échec lors de l'acquisition de l'adresse IP |

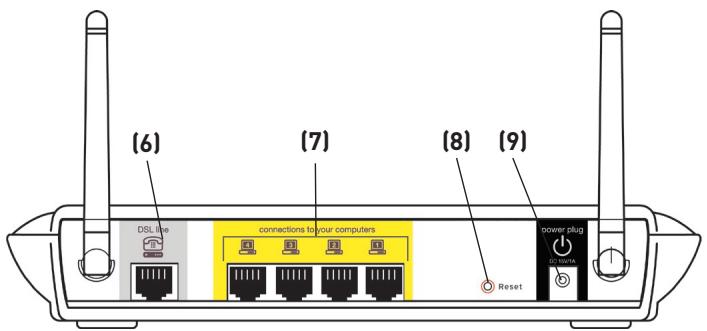

6. Ligne ADSL
Ce port sert au branchement de votre ligne ADSL. Branchez votre ligne ADSL à ce port.
7. Ports ethernet
Les ports réseau sont de type RJ45, avec auto-négociation 10/100. Les ports sont numérotés de 1 à 4. Ces ports correspondent aux témoins situés à l'avant du Routeur. Branchez vos ordinateurs ou tout autre périphérique réseau à l'un de ces ports.
8. Bouton de réinitialisation
Le bouton de réinitialisation s'utilise dans les rares cas où vous Routeur fonctionne de façon incongrue. La réinitialisation du Routeur rétablit son fonctionnement normal, tout en conservant les paramètres enregistrés. Vous pouvez aussi rétablir les paramètres par défaut du fabricant à l'aide du bouton de réinitialisation. Vous pouvez utiliser le rétablissement des paramètres par défaut lorsque vous avez oublié votre mot de passe.
A. Réinitialisation du routeur
Appuyez sur le bouton « Reset [Réinitialisation] » et maintenez-le enfoncé pendant 1 seconde, puis relâchez-le. Lorsque le témoin Alimentation/Prêt est allumé en continu, la réinitialisation est terminée.
B. Rétablissement des paramètres par défaut
Appuyez sur le bouton de réinitialisation et maintenez-le enfoncé pendant 5 secondes, puis relâchez-le. Lorsque le témoin « Alimentation/Prêt » est allumé de façon continue, le rétablissement des paramètres est terminé.
9. Prise d'alimentation
Branchez le bloc d'alimentation 15 VCA fourni sur cette prise. L'utilisation de tout autre bloc d'alimentation peut endommager votre Routeur.
Emplacement de votre routeur
Plus votre ordinateur se rapproche de votre Point d'Accès ou de votre Routeur, plus votre connexion sans fil gagne en force. De façon générale, la portée de votre réseau sans fil à l'intérieur s'étend de 30 à 60 mètres. À l'opposé, plus vos périphériques sans fil reliés à votre Routeur ou votre Point d'Accès sont éloignés de ceux-ci, moins grande est la performance de votre connexion sans fil. Il se peut que vous vous en rendiez compte ou pas. Si vous éloignez encore plus votre Routeur ou votre Point d'Accès, il est possible que la vitesse de votre connexion diminue. Les appareils électroménagers, les obstacles et les murs peuvent obstruer les signaux radio de votre réseau sans fil et en diminuer la force. Consultez l'Appendice B. Consultez l'Appendice B « Facteurs à considérer pour l'installation et la mise en route » de ce manuel pour en savoir plus.
Dans le but de vérifier si la performance de votre réseau est liée à la portée ou à la présence d'obstacles, déplacez votre ordinateur afin qu'il soit dans un rayon de 2 à 5 mètres du Routeur. Vous verrez ainsi si la distance est la cause des problèmes de performance. Si les problèmes persistent même dans un rayon restreint, consultez la section Dépannage.

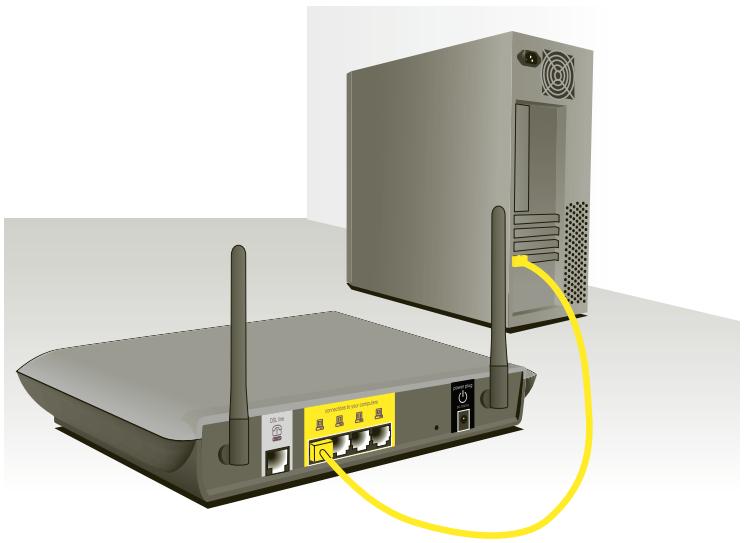

Branchement de vos ordinateurs
- Éteignez votre ordinateur et tous vos dispositifs réseau.
- Branchez votre ordinateur à l'un des ports RJ45 JAUNES à l'arrière du Routeur, nommés « connections to your computers [connexion à vos ordinateurs] » au moyen d'un câble réseau Ethernet (un câble réseau Ethernet vous est fourni).

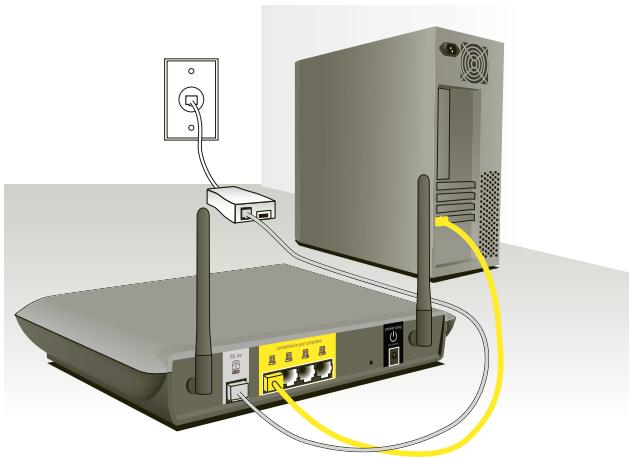

Branchement de l'adsl
La connexion du routeur à la ligne ADSL varie selon le pays et la région. De façon générale, la connexion implique un simple filtrage ou un filtrage avec séparateur intégré, permettant l'utilisation simultanée du service ADSL et du téléphone sur la même ligne téléphonique. Veuillez suivre la procédure ci-dessous selon la méthode appropriée.
- Si vos services téléphone et ADSL sont sur la même ligne téléphonique, des filtres ADSL sont nécessaires pour chaque téléphone et chaque dispositif, comme les répondeurs, les télécopieurs et les modules d'affichage de l'appelant. Des séparateurs supplémentaires peuvent être utilisés pour séparer les lignes vers le téléphone et le Routeur.
Remarque: Ne branchez pas le microfiltre ADSL entre la prise murale et le Routeur, ici empêchera l'acheminement du service ADSL au modem.
- Si vos services téléphone et ADSL sont sur la même ligne téléphonique et vous utilisez un filtre ADSL avec séparateur intégré, branchez le séparateur à la prise téléphonique murale offrant le service ADSL. Ensuite, branchez le cordon téléphonique du port RJ11 du filtre ADSL, généralement appelé « ADSL», au port RJ11 gris appelé « DSL line [Ligne DSL] » à l'arrière de votre Routeur. Branchez votre appareil téléphonique à l'autre port du séparateur ADSL, généralement appelé « Phone [Téléphone]». Un filtre ADSL supplémentaire est nécessaire pour tout autre téléphone ou appareil se trouvant sur la même ligne.
Remarque : Un cordon téléphonique RJ11 est fourni. Lorsque vous insérez une fiche RJ11, assurez-vous que l'onglet de la fiche s'enclenche pour garantir une bonne fixation.
- Si vous possédez une ligne téléphonique avec service ADSL dédié via une prise murale RJ11, branchez simplement un cordon téléphonique de la prise murale vers le port RJ11 gris appelé « DSL line [Ligne ADSL] » à l'arrière du Routeur.
- Si vous recevez votre service ADSL par une prise murale RJ45, branchez un adaptateur RJ45/RJ11 sur la prise murale. Branchez ensuite une extrémité du cordon téléphonique à l'adaptateur et l'autre extrémité au port gris RJ11 appelé « DSL line [Ligne ADSL] » à l'arrière du Routeur.
Remarque : Le filtre ADSL peut vous être fourni ou non, selon votre pays.

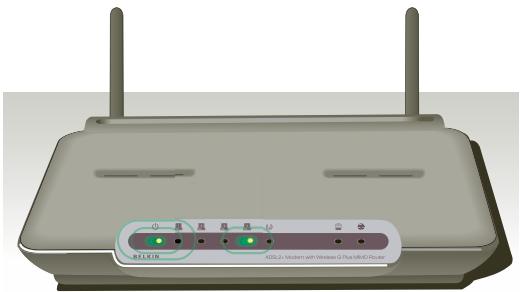

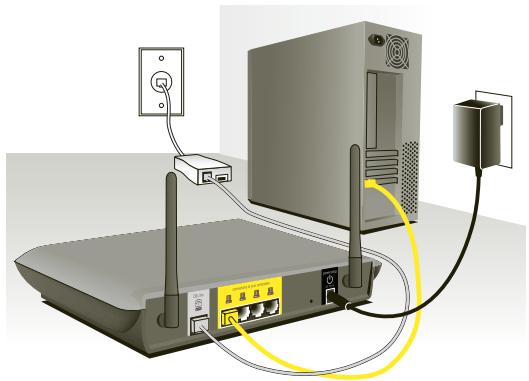

Mise en marche du routeur
- Branchez le bloc d'alimentation fourni dans la prise d'alimentation du Routeur.
Remarque : Pour une meilleure performance, une sécurité optimale et éviter d'endommager le Routeur, n'utilise que l'adaptateur fourni.
- Après avoir branché l'adaptateur de courant et mis le Routeur sous tension, le témoin d'alimentation du Routeur () doit être allumé. Le démarrage complet du Routeur peut prendre plusieurs minutes.
- Allumez vos ordinateurs. Une fois les ordinateurs amorcés, un témoin LAN (à l'avant du Routeur), correspondant à chaque port auquel un ordinateur câble est connecté, s'allume. Ces témoins indiquent l'état de la connexion et l'activité. Vous êtes maintenant prêt à configurer le Routeur en vue de la connexion au service ADSL.
Afin que votre ordinateur soit en mesure de communiquer avec votre Routeur, vous devez assurer que les paramètres TCP/IP Ethernet soient à « Obtain an IP address automatically/Using DHCP [Obtenir une adresse IP automatiquement/Utiliser serveur DHCP] ». C'est le paramètre par défaut de la plupart des ordinateurs domestiques.
Procédez comme suit pour configurer D'ABORD l'ordinateur connecté au modem ADSL. Vous pouvez également suivre les étapes suivantes pour ajouter des ordinateurs à votre Routeur après que celui-ci soit configuré pour accéder à l'Internet.

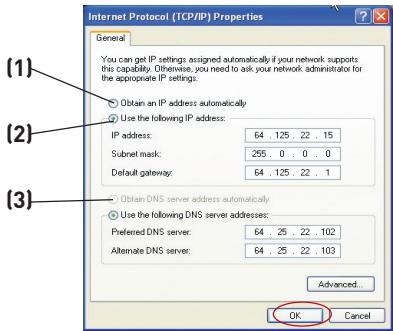

Configuration manuelle des paramètres réseau sous windows XP, 2000 ou NT
- Cliquez sur « Démarrer », « Paramètres » puis « Panneau de configuration »
- Cliquez deux fois sur l'icône « Network and dial-up connections [Connexions réseau et accès à distance] » (Windows 2000) ou sur l'icône
« Network [Réseau] » (Windows XP).
- Cliquez avec le bouton droit de la souris sur la connexion au réseau local associée à votre carte réseau, puis sélectionnez « Properties [Propriétés] » dans le menu déroulant.
- Dans la fenêtre « Local Area Connection Properties [Propriétés de la connexion au réseau local] », sélectionnez « Internet Protocol (TCP/IP) [Protocole Internet (TCP/
IP] », puis cliquez sur le bouton « Properties [Propriétés] ». L'écran suivant apparait :
- Si l'option « Use the following IP address [Utiliser l'adresse IP suivante] » (2)
est sélectionnée, votre Routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entrer ces informations dans le Routeur.
- Si elles ne sont pas déjà sélectionnées, désélectionnez les options « Obtain an IP address automatically [Obtenir automatiquement une adresse IP] » (1) et « Obtain DNS server address automatically [Obtenir les addresses des serveurs DNS automatiquement] » (3). Cliquez sur « OK ».
Votre(vos) adaptateur(s) réseau est(sont) maintenant configuré(s) de manière à fonctionner avec le Routeur.

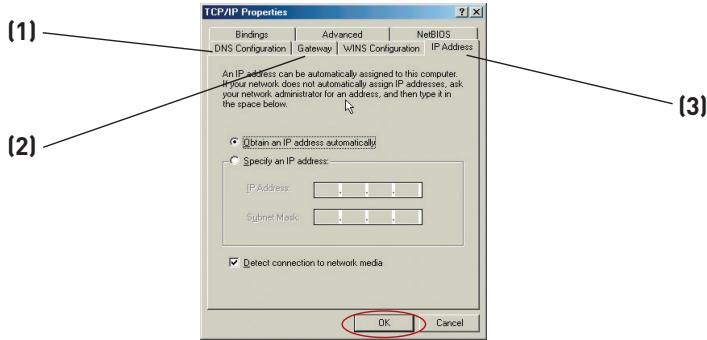

Configuration manuelle des adaptateurs réseau sous windows 98SE ou me
- Cliquez avec le bouton droit de la souris sur « Network Neighborhood [Voisinage réseau] » et sélectionnez « Properties [Propriétés] » dans le menu déroulant.
- Sélectionnez « TCP/IP -> paramètres » pour la carte réseau installée. Vous verrez l'écran suivant.
- Si l'option « Specify an IP address [Spécifier une adresse IP] » est sélectionnée, votre Routeur devra être configuré pour un type de connexion.
IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entrer ces informations dans le Routeur.
- Écrivez l'adresse IP et le masque de sous-réseau de l'onglet « IP Address [Adresse IP] » (3).
- Cliquez sur l'onglet « Gateway [Passerelle] » (2). Notez l'adresse de la passerelle dans le tableau.
- Cliquez sur l'onglet « DNS Configuration [Configuration DNS] » (1). Inscrivez les adresses DNS dans le tableau.
- Si elle n'est pas déjà sélectionnée, désélectionnez l'option « Obtain IP address automatically [Obtenir automatiquement une adresse IP] » sur l'onglet des addresses IP. Cliquez sur « OK ».
- Vous devrez également supprimer l'adresse de passerelle de l'onglet Passerelle et les entrées de configuration DNS afin de configurer la connexion de votre Routeur Belkin.
Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, vos adaptateurs réseau sont maintenant configurés de manière à fonctionner avec le Routeur.
Procédez comme suit pour configurer D'ABORD l'ordinateur connecté au modem cable ou ADSL. Vous pouvez aussi suivre les étapes suivantes pour ajouter des ordinateurs à votre Routeur après que celui-ci est configuré pour accéder à l'Internet.

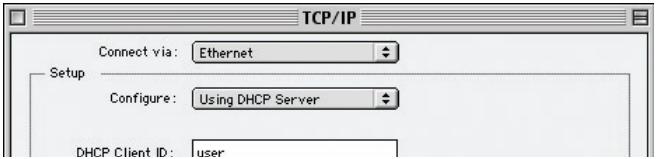

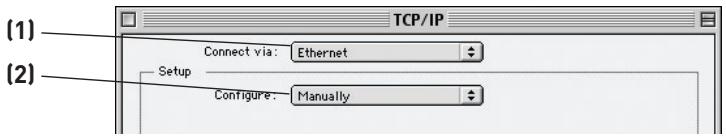

Configuration manuelle des paramètres réseau sous mac OS jusqu'à 9. x
Afin que votre ordinateur puisse communiquer efficacement avec votre Routeur, vous devrez modifier les paramètres TCP/IP de votre Mac à DHCP.
- Déroulez le menu Pomme. Sélectionnez « Control Panels [Tableaux de bord] », puis « TCP/IP ».
- Vous verrez le tableau de bord TCP/IP. Sélectionnez « Ethernet Built-In [Ethernet intégré] » ou « Ethernet » dans le menu déroulant « Connect via: [Connecter via :] » (1).
- À côté de « Configure [Configurer] » (2), si l'option « Manually [Manuellement] » est sélectionnée, votre Routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entrer ces informations dans le Routeur.
- Si cela n'est pas déjà fait, au niveau de « Configure [Configurer] », CHOisissez « Using DHCP Server [Utiliser le serveur DHCP] ». Ceci permet d'indiquer à l'ordinateur qu'il doit obtenir une adresse IP auprès du Routeur.

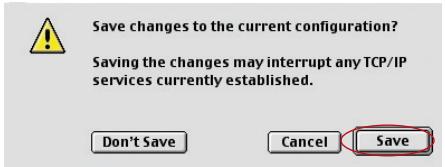

- Fermez la fenêtre. Si vous avez apporté des modifications, la fenêtre suivante apparait. Cliquez sur « Save [Enregistrer] »
Redémarrez l'ordinateur. Lorsque l'ordinateur redémarre, vos paramètres réseau sont maintenant configurés de manière à fonctionner avec le Routeur.

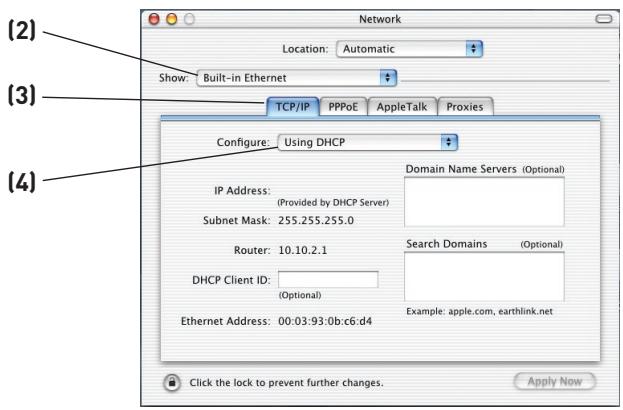

Configuration manuelle des adaptateurs réseau sous mac OS x

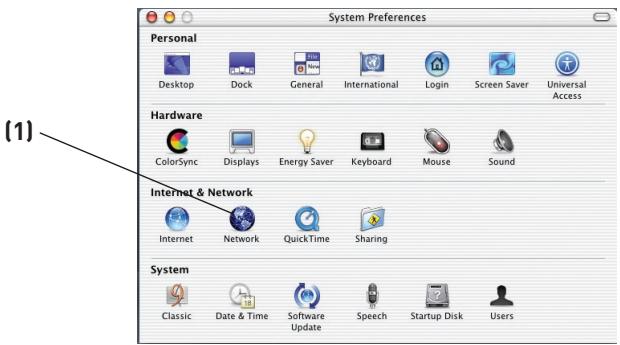

- Cliquez sur l'icône « System Preferences [Préférences système] »
- Sélectionnez « Network [Réseau] »(1) à partir du menu « System Preferences [Préférences du système] »
- Sélectionnez « Built-in Ethernet [Ethernet intégré] » (2) à côté de « Show [Montrer] », dans le menu « Network [Réseau] ».
- Sélectionnez l'onglet « TCP/IP » (3). À côté de « Configure [Configurer] » (4), vous devriez voir « Manuellement [Manually] » ou « Utiliser DHCP [Using DHCP] ». Si tel n'est pas le cas, vérifiez dans l'onglet « PPPoE » (5) que l'option « Se connecter via PPPoE [Connect using PPPoE] » n'est PAS sélectionnée. Si c'est le cas, vous devrez configurer votre Routeur pour une connexion de type PPPoE, utiliser votre nom d'utilisateur et mot de passe.
- Si l'option « Manuellement » est sélectionnée, votre Routeur devra être configuré pour un type de connexion IP fixe. Entrez l'information sur l'adresse dans le tableau ci-dessous. Vous devrez entrer ces informations dans le Routeur.
- Si cela n'est pas déjà fait, Sélectionnez « Using DHCP [Via DHCP] » à côté de « Configure [Configurer] » {4}, puis cliquez sur « Apply Now [Appliquer maintenant] »
Votre(vos) adaptateur(s) réseau est(sont) maintenant configuré(s) de manière à fonctionner avec le Routeur.
La plupart du temps, vous n'aurez pas besoin de modifier les paramètres de votre navigateur Web. Si vous rencontrez des problèmes pour accéder à Internet ou avec l'interface utilisateur évoluée basée sur le Web, modifier les paramètres de votre navigateur et CHOISSEZ ceux conseillés dans cette section.
Internet explorer 4.0 ou version ultérieure

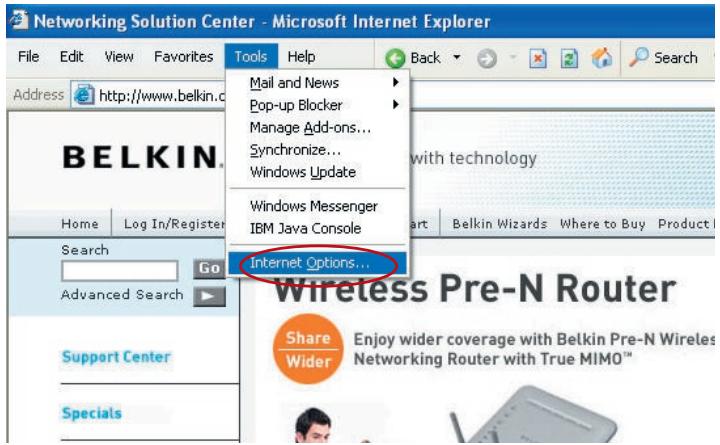

- Lancez votre navigateur Web. Dans le menu « Tools [Outils] », sélectionnez la commande « Internet Options [Options Internet] ».

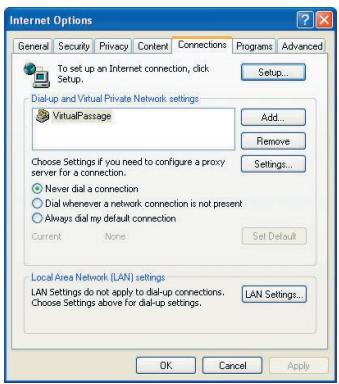

- À l'écran « Internet Options [Options Internet]», trois options sont possibles : « Never dial a connection [Ne jamais établir de connexion]», « Dial whenever a network connection is not present [Établir une connexion s'il n'existe pas de connexion réseau] » et « Always dial my default connection [Toujours établir la connexion par défaut]». Si vous le pouvez, Sélectionnez l'option « Never dial a connection [Ne jamais établir de
connexion]». Si vous ne pouvez pas, passez à l'étape suivante.
- À l'écran « Internet Options [Options Internet] », cliquez sur « Connections [Connexions] », puis sélectionnez « LAN Settings... [Paramètres du réseau local ]».

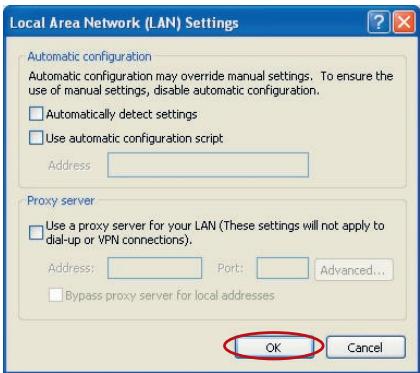

- Assurez-vous qu'aucune de ces options n'est cochée : « Automatically detect settings [Détecte
server [Utiliser un serveur proxy]. » Cliquez sur « OK ». Ensuite, cliquez de nouveau sur « OK » à la page « Internet Options [Options Internet] »

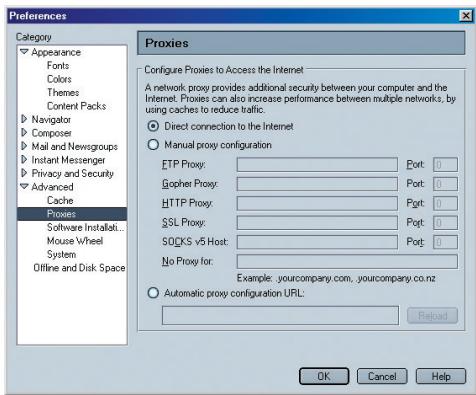

Netscape navigator 4.0 ou version ultérieure
- Lancez Netscape. Dans le menu « Edit [Édition] », cliquez sur « Preferences [Préférences] »
- Dans la fenêtre « Preferences [Préférences] », cliquez sur « Advanced [Avancé] », puis sélectionnez « Proxies [Serveurs proxy] ». Dans la fenêtre « Proxies [Serveurs proxy] », sélectionnez « Direct connection to the Internet [Connexion directe à Internet] ».
Lancement de l'assistant
- Vous pouvez accéder à l'interface-utilisateur basée sur le Web du Routeur à l'aide d'un navigateur, à partir d'un ordinateur physiquement connecté au Routeur. Dans la barre d'adresse, tapez 192.168.2.254 » (ne tapez pas les http:// ou www). Appuyez ensuite sur la touche « Entrée »
Address
192.168.2.1
Remarque : Nous vous recommandons fortement d'utiliser un ordinateur directement relié au Routeur par un câble RJ45 pour la configuration initiale. L'utilisation d'un ordinateur relié au Routeur par une connexion sans fil n'est pas recommandée.

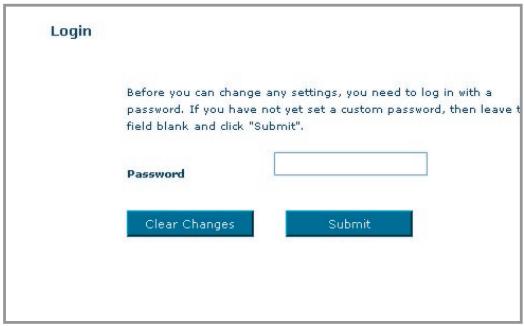

- L'écran suivant apparait dans votre navigateur, vous invitant à vous connecter. Le Routeur est livré sans mot de passer. À l'écran de connexion, laissez le mot de passer vide et cliquez sur le bouton « Submit [Envoyer] » pour vous connecter.
Remarque : Pour plus de sécurité, nous vous conseillons vivement de définir votre mot de passe administrateur. Veuillez consulter le Manuel de l'Utilisateur pour de plus amples détails sur comment changer votre mot de passe et connaître d'autres fonctions de sécurité.
3 L'Assistant démarre automatiquement avec la configuration express (récommandée). Cliquez sur « Next [Suivant] » pour poursuivre.
Tout d'abord, sélectionnez votre pays et votre FAI, puis cliquez sur « Next [Suivant] ». Si votre pays et/ou votre FAI ne figurent pas dans la liste, sélectionnez « Other Country [Autre pays] » ou « Other ISP [Autre FAI] ».
5 Entrez le nom d'utilisateur et le mot de passe fourni par votre Fournisseur d'Accès à Internet (FAI) dans les champs vides. Le nom d'utilisateur et le mot de passe doivent être valides, sinon la connexion ne peut s'effectuer. Notre FAI est en mesure de confirmer votre nom d'utilisateur et votre mot de passe.
Remarque: Pour en savoir plus à propos des autres types de connexion, consultez la section « Configuration manuelle du Routeur » de ce manuel.
L'écran d'implémentation du réseau sans fil apparait. Vous pouvez maintenant vous connecter au Routeur à partir d'un ordinateur doté d'un dispositif réseau sans fil, à l'aide des paramètres par défaut suivants :
SSID = BelkinG + MIMOADSL
Canal sans fil Auto
Sécurité = off (Désactivé)
Wizard > Wireless LAN Setup
Remarque : Belkin vous recommande fortement d'activer une fonction de sécurité (WEP ou WPA) et de modifier le SSID pour qu'il soit unique à votre réseau. Consultez le Manuel de l'Utilisateur pour connaître les niveaux de sécurité et comment modifier vos paramètres de sécurité.
- Vérifiez les paramètres montrés à l'écran suivant. Cliquez sur « Back [Précédent] » pour modifier les paramètres ou cliquez « Apply [Appliquer] » pour confirmer.
Assistant de Configuration > Confirmez Vos Paramètres
Remarque : Vous pouvez à tout moment redémarrer l'Assistant de Configuration ou utiliser le Menu de Navigation à gauche pour modifier vos paramètres.
Faites la reconnaissance avec l'interface-utilisateur basée sur navigateur web
La page d'accueil vous montre un aperçu de l'état du Routeur et de ses paramètres. À partir de cette page, vous pouvez rejoindre toutes les pages ayant trait à la configuration.
1. Raccourcis de navigation
Vous pouvez passer à n'importe quelle autre page de l'IU en cliquant directement sur ces raccourcis. Les raccourcis sont classés par catégories et groupés à l'aide d'onglets pour facilitater l'accès à un paramètre particulier. En cliquant sur le titre de chaque onglet, vous verrez une courte description des fonctions classées sous cet onglet.
2. Bouton accueil
Le bouton « Accueil » est disponible à chaque page de l'IU. En cliquant sur ce bouton, vous retournez à la page d'accueil.
3. Bouton aide
Le bouton « Aide » vous permet d'accéder aux pages d'aide du Routeur. Vous pouvez également obtenir de l'aide sur de nombreuses pages. Pour cela, cliquez sur « More info [Plus d'infos] » en regard de certaines sections de chaque page.
4. Bouton connexion/déconnexion
Ce bouton vous permet d'ouvrir ou de fermer une session sur le Routeur en appuyant sur un bouton. Lorsque vous êtes connecté au
Routeur, ce bouton indique «Logout [Déconnexion]». La connexion au Routeur vous transportera vers une page de connexion séparée, où vous devrez entrer un mot de passe. Lorsque vous êtes connecté au Routeur, vous pouvez apporter des modifications aux paramètres. Une fois les modifications apportées, vous pouvez vous déconnecter du Routeur. Pour cela, cliquez sur le bouton «Logout [Déconnexion]». Pour plus d'informations sur la connexion au Routeur, reportez-vous à la section « Connexion au Routeur »
5. Indicateur de l'état de l'internet
Cet indicateur est visible sur toutes les pages du Routeur, et montre l'état de la connexion du Routeur. Lorsqu'il indique « connection OK [Connexion OK] » en VERT, le Routeur est connecté à Internet. Lorsque le Routeur n'est pas connecté à Internet, l'indicateur affiche « No connection [Pas de connexion] » en ROUGE. Lorsque vous apportez des modifications aux paramètres du Routeur, l'indicateur est mis à jour automatiquement.
6. Paramètres LAN
Montre les réglages du côté du réseau local (Local Area Network - LAN) du Routeur. Vous pouvez apporter des modifications aux paramètres en cliquant sur le raccourci de navigation « LAN » à gauche de l'écran.
7. Fonctions
Montre l'état de la NAT, du pare-feu et des fonctions sans fil du Routeur. Pour modifier ces paramètres, cliquez sur l'un des liens ou sur le lien de navigation rapide sur la partie gauche de l'écran.
8. Paramètres internet
Indiquez les paramètres Internet/WAN du routeur connecté à l'Internet. Vous pouvez modifier les paramètres en cliquant sur le raccourci de navigation « Internet/WAN » à gauche de l'écran.
9. Information sur la version
Montre les versions du micrologiciel, du code de démarrage, du matériel, ainsi que le numéro de série du Routeur.
La page sur laquelle vous vous trouvez peut être identifiée par ce nom. Ce manuel refère parfois au nom de ces pages. Par exemple, «LAN > LAN Settings [LAN > Paramètre LAN] » refère à la page « LAN Settings [Paramètres LAN]».
Modification des paramètres de réseau local (LAN)
Tous les paramètres de réseau local (LAN) du Routeur peuvent être visualisés et modifiés ici.
Pour accéder à la page d'accueil de l'onglet LAN (réseau local) (1), cliquez sur le titre de celui-ci. Vous y trouverez une courte description des fonctions. Pour afficher les paramètres ou modifier n'importe quel de ces paramètres de réseau local, cliquez sur « LAN Settings [Paramètres de réseau local] »(2) ou pour afficher la liste des ordinateurs connectés, cliquez sur « DHCP Client List [Liste des clients DHCP] » (3).
1. Adresse IP
L' « Adresse IP » représentée l'Adresse IP interne du Routeur. L'adresse IP par défaut est 192.168.2.1. Pour accéder à l'interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregistrer les Modifications] ». L'adresse IP doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables :
192.168. x. x (ou x est un nombre compris entre 0 et 255.)
110.x.x.x (ou x est un nombre compris entre 0 et 255.)
2. Masque de sous-réseau
Il n'est pas nécessaire de modifier le masque de sous-réseau, puisque le Routeur en ajuste la longueur automatiquement selon le type d'adresse IP.
3. Serveur DHCP
Le serveur DHCP rend la mise en œuvre d'un réseau très simple, en attribuant automatiquement des adresses IP à tous les ordinateurs du réseau. La valeur par défaut est « ON [Activé] ». La fonction de serveur DHCP peut être désactivée si nécessaire. Toutefois, si vous désactivez le Serveur DHCP, vous devrez entrer manuellement une adresse IP statique pour chacun des ordinateurs de votre réseau. Pour désactiver le serveur DHCP, sélectionnez l'option « Off [Déscienté]», puis cliquez sur « Apply Changes [Enregistrer les modifications]».
4. Réserve IP
La réserve IP est la plage d'adresses IP mises de côté pour attribution dynamique aux ordinateurs faisant partie de votre réseau. La valeur par
La valeur par défaut est de 2 à 100 (c'est-à-dire 99 ordinateurs). Pour changer ce nombre, entrez de nouvelles adresses IP de début et de fin, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le serveur DHCP peut assigner automatiquement 100 adresses IP. Ceci veut dire que vous ne pouvez pas spécifier une réserve d'adresses IP supérieure à 100 ordinateurs. Par exemple, si l'adresse de départ est 50, l'adresse d'acciviee doit être 150 (ou inférieure), afin de ne pas surpasser la limite de 100 clients. L'adresse IP de départ doit être inférieure en nombre à l'adresse IP d'acciviee.
5. Durée d'autorisation
La durée pendant laquelle le serveur DHCP réservera l'adresse IP pour chaque ordinateur. Nous vous conseillons de laisser la durée d'autorisation à « Foreverver [Toujours] ». La valeur par défaut est « Foreverver [Toujours] », ce qui signifie que chaque fois que le serveur DHCP attribue une adresse IP à un ordinateur, cette adresse ne changera pas pour l'ordinateur. Entrer une durée d'autorisation plus courte, comme un jour ou une heure, libère les adresses IP après l'intervalle de temps donné. Ceci peut en outre signifier que l'adresse IP d'un ordinateur peut changer au fil du temps. Si vous avez configuré quelques-unes des fonctions avancées du Routeur, telles que la zone DMZ ou le filtrage d'adresses IP des clients, rappelez-vous que ces paramètres dépendent d'une adresse IP spécifique. Ainsi, il serait préférable que l'adresse IP demeure la même.
6. Nom de domaine local
Le paramètre par défaut est « Belkin ». Vous pouvez donner un nom de Domaine local (nom de réseau) à votre réseau. Il n'est pas nécessaire de modifier ce paramètre à moins qu'un impératif particulier ne vous y oblige. Vous serez libre de donner le nom de votre choix à votre réseau, comme par exemple Mon Réseau.

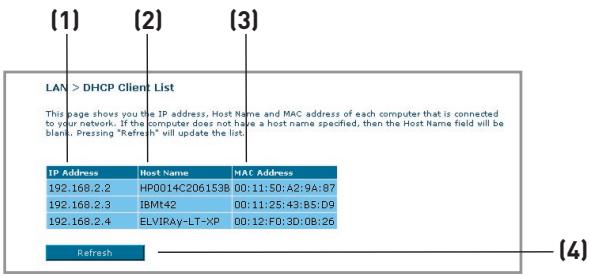

Liste de clients DHCP
Vous pouvez visualiser une liste d'ordinateurs (appelés « clients ») connectés à votre réseau. Vous êtes en mesure de visualiser l'adresse IP (1) de l'ordinateur, le nom d'hôte (2) (si l'ordinateur s'en est vu attribuer un), et l'adresse MAC (3) de la carte d'interface réseau de cet ordinateur. Cliquez sur le bouton « Refresh [Actualiser] » (4) pour mettre à jour la liste. La liste est mise à jour s'il y a eu un quelconque changement.
Internet/wan
L'onglet « Internet/WAN » est l'endroit où vous allez configurer le Routeur pour qu'il se connecte chez votre Fournisseur d'Accès à Internet (FAI). Le Routeur peut se connecter pratiquement à n'importe quel système ADSL offerts par un FAI, si bien sûr vous avez configuré votre Routeur avec les paramètres appropriés au type de connexion de votre FAI. Vos paramètres de connexion vous sont fournies par votre FAI. Pour configurer le Routeur avec les paramètres fournis par le FAI, clique sur « Connection Type [Type de connexion] » (1) sur le côté gauche de l'écran. Sélectionnez votre type de connexion. Si votre FAI vous a fourni des paramètres DNS, clique sur « DNS » (2) pour entrer l'adresse DNS de votre FAI qui nécessite des paramètres particuliers.
Lorsque vous avez terminé d'apporter ces modifications, l'indicateur « Internet Status [État de l'Internet] » affiche « Connection OK [Connexion OK] » si le Routeur a été correctement configuré.
Type de connexion
À la page « Connection Type [Type de connexion] », vous pouvez désirer l'un des cinq types de connexions, selon les informations fournies par votre FAI :
- PPPoE
- PPPoA IP Dynamique (1483 Bridged)
- IP fixe (IPOA)
- Modem seulement (désactivation du partage de l'Internet)
Remarque : Consultez l'Appendice C de ce manuel pour les paramètres Internet ADSL principaux. En cas de doute, contactez votre FAI.
Cliquez sur le bouton radio (1) en regard du type de connexion, puis cliquez sur « Next [Suivant] »(2)
Configuration de votre connexion de type ppPoE ou ppPoA
PPPoE (Point-to-Point Protocol over Ethernet) est la méthode de connexion standard pour les dispositifs réseau. Elle requiert un nom d'utilisateur et un mot de passe pour accéder au réseau de votre FAI, pour vous connecter à l'Internet. Le PPPoA (PPP over ATM) est similaire au PPPoE, mais se retrouve au Royaume-Uni. Sélectionnez PPPoE ou PPPoA et cliquez sur « Next [Suivant] ». Entrez ensuite les informations fournies par votre FAI, puis cliquez « Apply Changes [Enregistrer les modifications] » pour activer les paramètres.
- Nom d'utilisateur - Entrez le nom d'utilisateur. (Fourni par votre FAI.)
- Mot de passe - Entrez votre mot de passe. (Fourni par votre FAI.)
- Entrez à nouveau le mot de passe - Confirmez le mot de passe. (Fourni par votre FAI.)
- VPI/VCI - Entrez ici vos paramètres d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). (Fourni par votre FAI.)
- Encapsulation - Sélectionnez votre type d'encapsulation (fourni par votre FAI) afin de spécifier comment TRAITER les protocoles multiples sur la couche de transport ATM.
VC-MUX: Le PPPoA Virtual Circuit Multiplexer (null encapsulation) ne permet qu'un seul protocole par circuit virtuel, avec moins de surdébits.
LLC: Le PPPoA Logical Link Control permet plusieurs protocoles sur un circuit virtuel (plus de surdébit).
- Dial on Demand [Numérotation à la demande] - Si vous sélectionnez « Dial on Demand », votre Routeur se connecte à Internet lorsqu'un utilisateur lance un navigateur Web.
- Idle Time (minutes) [Temps d'inactivité] - Entrez le temps d'inactivité maximum de la connexion à Internet. Lorsque cet intervalle de temps est dépassé, la connexion à Internet prend fin.

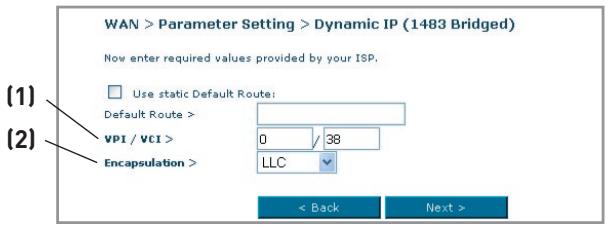

Configuration de votre type de connexion avec IP dynamique (1483 bridged)
Cette méthode de connexion relie votre réseau et le réseau de votre FAI. Le Routeur obtient une adresse IP automatiquement du serveur DHCP de votre FAI.
- VPI/VCI - Entrez ici vos paramètres d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). Ces identifiants vous sont fournis par votre FAI.
- Encapsulation - Sélectionnez LLC ou VC MUX, selon le paramètre de votre FAI.

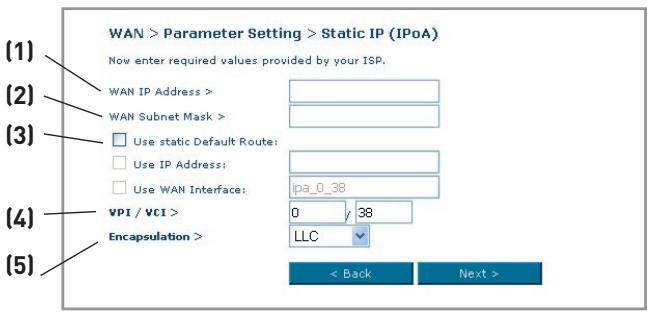

Réglage du type de connexion FAI comme ' IP fixe ' (ipoa)
Ce type de connexion est également appelé « Classical IP over ATM [IP Classique sur ATM] » ou « CLIP », où vous attribue une adresse IP fixe pour la connexion du Routeur à l'Internet.
- Adresse IP WAN - Entrez une adresse IP fournie par votre FAI pour l'interface WAN du Routeur.
- Masque de sous-réseau WAN - Entrez un masque de sous-réseau fourni par votre FAI.
- Route par défaut - Entrez une adresse IP de passerelle par défaut. Si le Routeur ne peut trouver l'adresse de destination au sein de son réseau local, il reliera les paquets de données vers la passerelle par défaut fournie par votre FAI.
- VPI/VCI - Entrez ici vos paramètres d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). Ces identifiants vous sont fournis par votre FAI.
- Encapsulation - Sélectionnez LLC ou VC MUX, selon le paramètre de votre FAI.

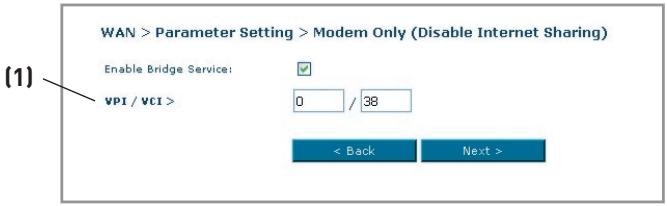

Configuration de votre connexion à modem uniquement (déactivation du partage de l'internet)
Dans ce mode, le Routeur agit en tant que simple passerelle pour les paquets de données transitant sur le port DSL. Vous devez également installer des logiciels supplémentaires sur votre ordinateur pour accéder à l'Internet.
- VPI/VCI - Entrez ici vos paramètres d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). (Fourni par votre FAI.)

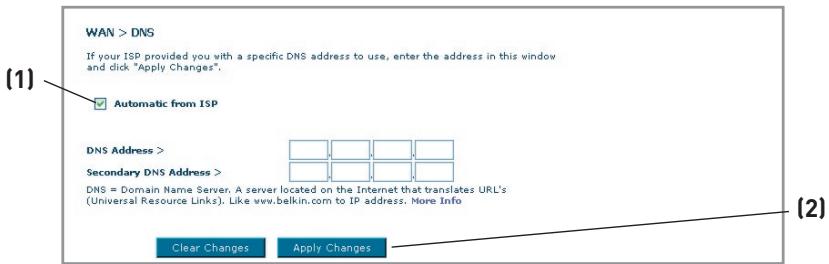

Paramètres DNS (domain name server - serveur de nom de domaine)
Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin.com, en adresses IP. Cette information n'est pas requise de la plupart des FAI lors de la configuration du Routeur. La case « Automatic from ISP [Obtenir automatique du FAI] » (1) doit être cochée si vous ne vous a pas fourni d'adresse DNS particulière. Si vous êtes utilisent une connexion de type IP statique, vous pouvez avoir besoin de saisir une adresse DNS spécifique ainsi qu'une adresse DNS secondaire pour que votre connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas à enter une adresse de DNS. Laissez la case « Automatic from ISP [Obtenir automatique du FAI] » cochée. Pour entrer les paramètres d'adresse DNS, désélectionnez la case « Automatic from ISP [Obtenir automatique du FAI] » et entrez les numéros de DNS dans les espaces fournis à cet effet. Cliquez sur « Apply changes [Enregistrer les modifications] » (2) pour enregistrer les paramètres.
Utilisation du serveur DNS dynamique
Le service DNS Dynamique vous permet d'attribuer une adresse IP dynamique à un nom d'hôte statique parmi ceux offerts par DynDNS.org, ce qui vous permet d'accéder à vos ordinateurs à partir de différents endroits sur Internet. DynDNS.org offre ce service à la communauté des Internautes, gratuitement, pour jusqu'à cinq noms d'hôte.
Le service DNS Dynamique est idéal pour les sites web maison, les serveurs de fichiers, ou pour vous faciliter l'accès à votre PC ou aux fichiers stockés sur votre PC lorsque vous êtes au boulot. Le service garantit que votre nom d'hôte pointe toujours vers toute adresse IP, peu importe si votre FAI modifie celle-ci. Lorsque votre adresse IP change, vos amis et associés peuvent toujours vous retrouver en visitant notamment. dyndns. org!
Inscrivez-vous gratuitement et obtenez votre nom d'hôte DNS Dynamique à http://www.dyndns.org.
Configuration du client DNS dynamique du routeur
Vous devez vous inscrire au service gratuit de mise à jour de DynDNS. org avant d'utiliser cette fonction. Après vous être inscrit, veuillez suivre les étapes ci-dessous.
- Sélectionnez « DynDNS.org » à partir du menu déroulant. Cliquez sur « Apply Changes [Enregistrer les Modifications] ».
- Entrez votre nom d'utilisateur DynDNS dans le champ « User Name [nom d'utilisateur] » (1).
- Entrez votre mot de passe DynDNS. org dans le champ « Password » (2).
- Entrez votre nom de Domaine DynDNS. org dans le champ « Domain Name » (3).
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour mettre à jour l'adresse IP.
Lorsque vous FAI modifie l'adresse IP qui vous est attribuée, le Routeur s'occupe de la mise à jour des serveurs DynDNS.org, avec votre nouvelle adresse IP. Vous pouvez également le faire manuellement, en cliquant
sur le bouton « Apply Changes [Enregistrer les modifications] » (4).
Sans fil
L'onglet Sans Fil vous permet d'apporter des modifications aux paramètres de votre réseau sans fil. Vous pouvez apporter des modifications au nom du réseau sans fil (SSID), au canal d'opération et aux paramètres de chiffrement.

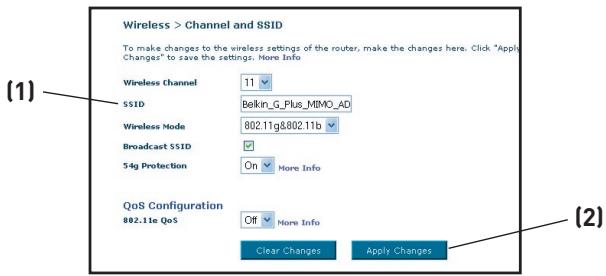

1. Modification du canal
Vous pouvez choisir parmi plusieurs canaux de fonctionnement. Aux États-Unis, il existe 11
canaux. Au Royaume-Uni et dans la plupart des pays d'Europe, il existe 13 canaux. Dans un petit nombre de pays, il existe d'autres exigences par rapport aux canaux. Notre Routeur est configuré de façon à fonctionner sur les canaux appropriés à votre pays de résidence. Le canal par défaut est le 11 (à moins que vous ne résidiez dans un pays où le canal 11 est interdit). Vous pouvez modifier le canal au besoin. S'il y a d'autres réseaux sans fil en fonction dans votre zone, votre réseau devrait fonctionner sur un canal différent de ceux utilisés par ces autres réseaux sans fil. Pour de meilleures performances, nous vous suggérons d'utiliser un canal éloigné des autres réseaux sans fil d'au moins cinq canaux. Par exemple, si un autre réseau fonctionne sur le canal 11, configurez votre réseau afin qu'il fonctionne sur le canal 6 ou moins. Pour modifier le canal, sélectionnez le canal à partir du menu déroulant. Cliquez sur « Apply Changes [Enregistrer les Modifications] ». Le changement est immédiat.
2. Modification du nom du réseau sans fil (SSID)
Le SSID (Service Set Identifier) correspond au nom de votre réseau sans fil. Le SSID par défaut du Routeur est « belkin54g ». Vous pouvez le modifier selon vos goûts, ou le laisser tel quel. S'il y a d'autres réseaux sans fil en fonction dans votre zone, assurez-vous que votre SSID est unique (n'est pas identique au SSID d'un autre réseau sans fil dans votre zone). Pour modifier le SSID, entrez le SSID désiré dans le champ SSID (1) et cliquez sur « Apply Changes [Enregistrer les informations] » pour valider le changement (2). Le changement est immédiat. Si vous modifiez le SSID, vos ordinateurs sans fil doivent aussi être configurés à l'aide de ce même SSID afin qu'ils puissent se connecter à votre réseau sans fil. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.
3. Utilisation de la fonction de diffusion ESSID
Pour des raisons de sécurité, vous pouvez désirer de ne pas diffuser le SSID de votre réseau. Ceci gardera le nom de votre réseau à l'abri des ordinateurs recherchant la présence de réseaux sans fil. Pour entrer la fonction de diffusion du SSID, découvrez la case à côté de l'option « Broadcast SSID [Diffusion du SSID] ». Le changement est immédiat. Chaque ordinateur doit maintenir être défini pour se connecter à votre SSID. Le paramètre « ANY » (TOUS) pour le SSID ne sera plus accepté. Reportez-vous à la documentation de votre adaptateur réseau sans fil pour obtenir des informations sur la procédure à suivre pour effectuer cette modification.
Remarque: Cette fonction avancée ne devrait être utilisée que par les utilisateurs expérimentés.
4. Utilisation de la fonction de commutation entre les modes sans fil
Votre Routeur est en mesure de fonctionner sous deux modes sans fil différents :
- 802.11b et 802.11g - Choisissez cette option si votre réseau se composera de clients 802.11b et 802.11g.
- 802.11g - Utilisez ce mode s'il n'y a pas de clients 802.11b dans votre réseau. Cette option vous permet d'obtenir de meilleures performances mais aucune connexion ne sera possible pour les clients 802.11b.
5. Switch en mode protégé
Faisant partie de la spécification du 802.11g, le mode Protégé assure un fonctionnement adéquat des clients et points d'accès 802.11g en présence d'un traffic 802.11b dense dans votre environnement réseau. Lorsque le mode Protégé est ACTIVÉ, le 802.11g balaye l'air pour détecter le traffic d'autres réseaux sans fil avant de transmettre les données. Ainsi, lorsque ce mode est utilisé dans un environnement avec un traffic 802.11b DENSE ou comptant des interférences, vous obtiendrez une meilleure performance. Si vous vous situez dans un environnement avec très peu, voire pas du tout, de traffic issu d'autres réseaux sans fil, vous obtiendrez une meilleure performance en désactivant le mode Protégé.
Protection de votre réseau wi-fi
Voici quelques façons d'augmenter le niveau de protection de votre réseau sans fil et protéger vos données contre les intrusions. Cette section est destinée aux utilisateurs de réseaux sans fil à domicile, ou en entreprise (y compris les bureaux à domicile). Au moment de mettre ce manuel sous presse, quatre méthodes de chiffrement sont disponibles.
| Nom | Wired Equivalent Privacy 64 bits | Wired Equivalent Privacy 128 bits | Wi-Fi Protected Access-TKIP | Wi-Fi Protected Access 2 |
| Acronyme | WEP 64 bits | WEP 128 bits | WPA-TKIPAES (ou WPA) | WPA2-AES (ou WPA2) |
| Sécurité | Bon | Mieux | Meilleur | Meilleur |
| Caracteristique | Clés fixes | Clés fixes | Chiffrement dynamique de la clé et authentification mutuelle | Chiffrement dynamique de la clé et authentificatio-tion mutuelle |
| Clés de chiffrement basées sur l'algorithmé RC4 (clés de 40 bits) | Sécurité renforcée par rapport au WEP sur 64 bits, utilisant une clé de 104 bits, plus 24 bits additionnels pour des données générées par le système. | Le TKIP (temporal key integrity protocol) s'ajoute afin d'assurer la rotation des clés et de renforcer le chiffrement | L'AES (Advanced Encryption Standard) n'entraine pas de perte de performances |
Le WEP (Wired Equivalent Privacy) est un protocole courant qui renforce la sécurité de tous les dispositifs sans fil Wi-Fi. Le WEP est conçu dans le but d'offrir aux réseaux sans fil un niveau de protection comparable à celui des réseaux filaires.
WEP 64 bits
Le WEP 64 bits a été introduit la première fois avec un chiffrement de 64 bits, ce qui comprend une clé de 40 bits plus 24 bits supplémentaires composés de données générées par le système (64 bits au total). Certains fabricants se refèrent au chiffrement sur 64 bits lorsqu'ils parlent du chiffrement sur 40 bits. Peu après le lancement de la technologie, les chercheurs ont découvert que le chiffrement sur 64 bits était trop simple à décoder.
WEP 128 bits
Pour contrer la faille de sécurité du WEP sur 64 bits, une méthode de chiffrement plus sécurisée, le WEP sur 128 bits, a été créée. Le WEP 128 bits comprend une clé de 104 bits plus 24 bits supplémentaires composés de données générées par le système (128 bits au total). Certains fabricants se réfèrent au chiffrement sur 128 bits lorsqu'ils parlent du chiffrement sur 104 bits.
La plupart des dispositifs sans fil disponibles sur le marché aujourd'hui prennent en charge le chiffrement WEP sur 64 et 128 bits, mais il se peut que vous possédiez un dispositif plus ancien ne prenant en charge que le WEP 64 bits. Tous les produits sans fil de Belkin prennent en charge le WEP 64 et 128 bits.
Clés de chiffrement
Après avoir choisi le mode de chiffrement (64 ou 128 bits), il est primordial de générer une clé de chiffrement. Si la clé de chiffrement n'est pas la même à travers tout le réseau sans fil, vos dispositifs sans fil ne seront pas en mesure de communiquer entre eux sur votre réseau.
Vous pouvez entrer votre clé en entrant la clé hexadécimale manuellement ou vous pouvez entrer une expression dans le champ « Passphrase [Expression] » et développer sur « Generate [Générer] » pour créer la clé. Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous devez entrer 10 caractères hexadécimaux. Pour le WEP 128 bits, vous devez entrer 26 caractères hexadécimaux.
L'expression mot de passe WEP n'est PAS la même chose que la clé WEP. Notre carte se sert de cette phrase de passe pour générer vos clés WEP, mais les différents fabricants peuvent avoir des méthodes différentes de générer ces clés. Si vous possédez des appareils venant de différents fabricants sur votre réseau, la solution la plus simple consiste à utiliser la clé hex WEP de votre Routeur ou de votre point d'accès et l'entrer manuellement dans la table de clés hex WEP, dans l'écran de configuration de votre adaptateur.
Utilisation d'une clé hexadécimale
Une clé hexadécimale est un mélange de chiffres et de lettres de A à F et de 0 à 9. Les clés 64 bits sont constituées par cinq nombres de deux chiffres. Les clés 128 bits comprennent 13 nombres à deux chiffres.
Par example :
AF OF 4B C3 D4 = clé 64 bits
C3 03 OF AF 0F 4B B2 C3 D4 4B C3 D4 E7 = clé 128 bits
Dans les cases ci-dessous, créez vos clés en écrivant deux caractères de A à F et de 0 à 9. Vous utiliserez cette clé pour programmer les paramètres de chiffrement du Routeur et de vos ordinateurs sans fil.
Remarque aux utilisateurs de Mac : Les produits AirPort® d'Apple ne prennent en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennent en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.
Le WPA (Wi-Fi Protected Access) est une nouvelle norme Wi-Fi destinée à apporter des améliorations aux caractéristiques de sécurité du WEP. Pour utiliser la sécurité WPA, vos dispositifs sans fil doivent être mis à jour avec les logiciels et les pilotes préalablement en charge le WPA. Ces mises à jour peuvent être téléchargées à partir du site Web de leurs fabricants respectifs. Il existe deux types de sécurité par WPA: WPA-Personal (PSK) et WPA-Enterprise (RADIUS).
Wpa-personal (PSK)
Le WPA-PSK utilise ce qu'on appelle une clé pré-partagée comme clé de sécurité. Une clé réseau est en quelque sorte un mot de passe composé de 8 à 63 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé réseau pour accéder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.
WPA-Enterprise (RADIUS)
Avec ce système, un serveur RADIUS distribue les clés réseau aux clients de façon automatique. Ce système se retrouve surtout en entreprise. Pour la liste des produits Belkin prenant en charge le WPA, visitez notre site Web au www.belkin.com/networking.
Le WPA2 est la deuxième génération de chiffrement WPA, basé sur la norme 802.11i. Elle offre un niveau de protection sans fil plus élevé en combinant une authentification réseau avancée et une méthode de chiffrement AES renforcée. Tout comme la sécurité WPA, le WPA2 est disponible en mode WPA2-Personal (PSK) et en mode WPA2-Enterprise (RADIUS). De façon générale, le WPA2-Personal (PSK) se retrouve dans le cas d'un réseau domestique, alors que le WPA2-Enterprise (RADIUS) se retrouve en environnement d'entreprise, où un serveur radius externe distribue la clé réseau aux clients de façon automatique.

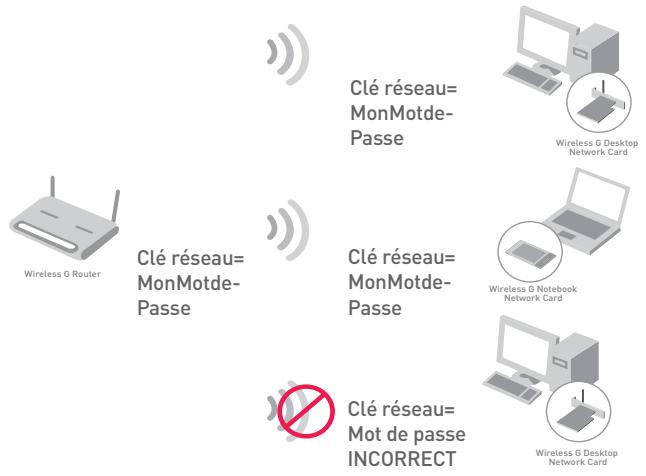

Partage des clés réseau
La plupart des dispositifs Wi-Fi désactivent la fonction de sécurité par défaut. Après avoir mis en route votre réseau, vous devez activer le WEP ou le WPA/WPA2 et vous assurer que tous les dispositifs sans fil de votre réseau partagent la même clé réseau.
La Carte Réseau Sans Fil G+ MIMO pour ordinateur de bureau ne peut pas accéder au réseau parce qu'il utilise une clé réseau différente que celle configurée sur votre Routeur Sans Fil G+ MIMO.

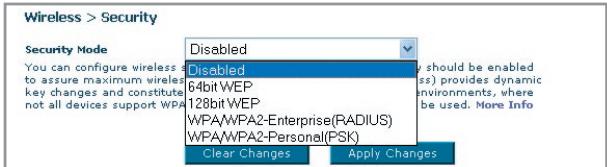

Modification des paramètres de sécurité sans fil
Votre Routeur comprend la toute dernière norme de sécurité, appelée WPA/WPA2 (Wi-Fi Protected Access). En outre, il prend en charge les normes de sécurité plus anciennes telles que le WEP (Wired Equivalent Privacy). Par défaut, la sécurité sans fil est désactivée. Pour activer la sécurité, vous devez déterminer la méthode de chiffrement de votre choix. Pour accéder aux paramètres de sécurité, cliquez sur « Security [Sécurité]», sous l'onglet Sans Fil.
Chiffrement WEP 64 bits
- Sélectionnez « WEP 64 bits » dans le menu déroulant.
- Après avoir sélectionné votre mode de chiffrement WEP, entrez cette clé hexadécimale manuellement.
Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 64 bits, vous devez entrer 10 caractères hexadécimaux.
Par example :
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le chiffrement de votre Routeur est maintenant configuré. Chaque ordinateur de votre réseau sans fil devra maintenant être configuré avec les mêmes paramètres de sécurité.
AVERTISSEMENT: Si vous configurez le Routeur Sans Fil ou le Point d'Accès à partir d'un ordinateur doté d'un client sans fil, vous perdez votre connexion jusqu'à ce que vous ayez activé la sécurité sur votre client sans fil. N'oubliez pas de noter votre clé avant d'enregistrer les modifications.
Chiffrement WEP 128 bits
- Sélectionnez « WEP 128 bits » dans le menu déroulant.
- Après avoir sélectionné votre mode de chiffrement WEP, entrez votre clé hexadécimale manuellement.
Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous devez entrer 26 caractères hexadécimaux.
Par example :
C3 03 OF AF OF 4B B2 C3 D4 4B C3 D4 E7 = clé WEP 128 bits
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le chiffrement de votre Routeur est maintenant configuré. Chaque ordinateur de votre réseau sans fil devra maintenant être configuré avec les mêmes paramètres de sécurité.
AVERTISSEMENT: Si vous configurez le Routeur Sans Fil ou le Point d'Accès à partir d'un ordinateur doté d'un client sans fil, vous perdez votre connexion jusqu'à ce que vous ayez activé la sécurité sur votre client sans fil. N'oubliez pas de noter votre clé avant d'enregistrer les modifications.
Configuration du WPA
Remarque : Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prennent en charge. Au moment de mettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuit, auprès de Microsoft. Cette rustine ne fonctionne qu'avec Windows XP. Vous devrez en outre télécharger le
plus récent pilote pour votre Carte Réseau Sans Fil G pour ordinateur de bureau ou portable de Belkin, que vous trouverez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.
Il existe deux types de sécurité par WPA: WPA-Personal (PSK) et WPA-Enterprise (RADIUS). Le WPA-Personal (PSK) utilise ce qu'on appelle une clé pré-partagée en tant que clé de sécurité. Une clé pré-partagée est en quelque sorte un mot de passe composé de 8 à 63 caractères. Il peut être composé de lettres, de chiffres ou de symboles. Chaque client utilise la même clé pour accéder au réseau. De façon générale, ce mode est utilisé pour les réseaux domestiques.
Le WPA-Enterprise (RADIUS) consiste en un système où le serveur radius distribue automatiquement les clés aux clients. Ce système se retrouve surtout en entreprise.

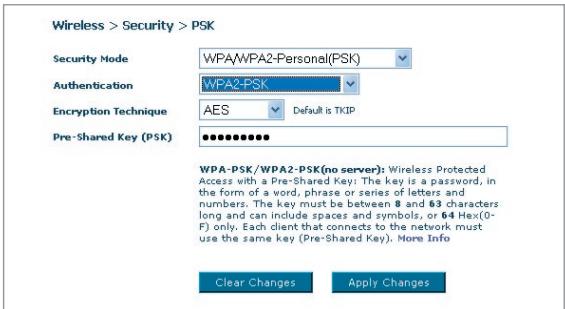

Configuration wpa-personal (PSK)
- À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez « WPA/WPA2-PSK »
- Sélectionnez « WPA-PSK » pour l'authentification.
- À « Encryption Technique [Technique de chiffrement] », besoinse « TKIP ». Ce paramètre devra être identique à celui des clients que vous configurerez.
- Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères.
(lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
Cliquez sur [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.

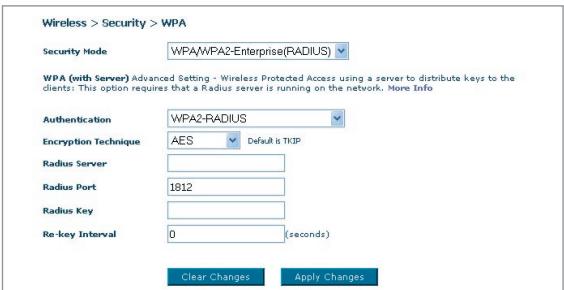

Configuration des paramètres wpa-enterprise (RADIUS)
Si votre réseau utilise un serveur Radius pour distribuer les clés aux clients, veuillez utiliser ce paramètre.
- À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez « WPA/WPA2—Enterprise (RADIUS) »
- Sélectionnez « WPA-RADIUS » pour l'authentication.
- À « Encryption Technique [Technique de chiffrement] », désélectionnez « TKIP ». Ce paramètre devra être identique à celui des clients que vous configurez.
- Entre l'adresse IP de votre serveur Radius dans le champ « Radius server [Serveur Radius] »
- Entre la clé Radius dans le champ « Clé Radius »
- Entrez l'intervalle de clé. L'intervalle de clé correspond au nombre de fois où les clés sont distribuées (en paquets).
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.
Configuration requise pour le WPA2
IMPORTANT : Pour utiliser la sécurité WPA2, tous vos ordinateurs et vos adaptateurs clients sans fil doivent être mis à niveau avec des mises à jour, des clients et des logiciels utilisateurs clients prenant en charge le WPA2. Au moment de mettre ce manuel sous presse, plusieurs mises à jour de sécurité sont disponibles pour téléchargement gratuit, auprès de Microsoft. Ces patchs ne fonctionnent qu'avec Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment.
Pour les ordinateurs sous Windows XP sans Service Pack 2 (SP2), un fichier Microsoft appelé « Windows XP Support Patch for Wireless Protected Access (KB 826942) » est disponible pour téléchargement gratuit à http://support. microsoft. com/? kbid=826942.
Pour Windows XP avec Service Pack 2, Microsoft a lancé un fichier pour téléchargement gratuit afin de mettre à niveau les composants du client sans fil pour prise en charge du WPA2 (KB893357). Vous pouvez télécharger la mise à jour ici : http://support. microsoft. com/default. aspx? scid=kb; en-us;893357
IMPORTANT : Vous devez également vous assurer que toutes vos cartes/adaptateurs clients sans fil prennent en charge le WPA2, et que vous avez téléchargé et installé le pilote le plus récent. Un pilote mis à jour pour la plupart des cartes sans fil Belkin est disponible pour téléchargement à partir du site de l'assistance technique Belkin : www. belkin. com/ networking.
Configuration WPA2-Personal (PSK)
- À partir du menu déroulant « Security Mode [Mode de Sécurité] », Sélectionnez « WPA/WPA2-PSK (PSK) »
- Sélectionnez « WPA2-Personal (PSK) » pour l'authentification.
- À « Encryption Technique [Technique de chiffrement] », besoinse « AES ». Ce paramètre devra être identique à celui des clients que vous configuruez.
- Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée
pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
- Cliquez sur
« Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.
Configuration des paramètres wpa-eenterprise (RADIUS)
Si votre réseau utilise un serveur Radius pour distribuer les clés aux clients,
veuillez utiliser ce paramètre.
- À partir du menu déroulant « Security Mode [Mode de Sécurité] », Sélectionnez « WPA/WPA2—Enterprise (RADIUS) »
- Sélectionnez « WPA-RADIUS » pour l'authentification.
- À « Encryption Technique [Technique de chiffrement] », désisisse « AES ». Ce paramètre devra être identique à celui des clients que vous configuruez.
- Entrez l'adresse IP de votre serveur Radius dans le champ « Radius server [Serveur Radius] ».
- Entrez la clé Radius dans le champ « Clé Radius »
- Entrez l'intervalle de clé. L'intervalle de clé correspond au nombre de fois où les clés sont distribuées (en paquets).
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.
IMPORTANT : Assurez-vous que vos ordinateurs sans fil sont mis à jour afin de prendre en charge le WPA2 et possèdent les réglages appropriés permettant une connexion au Routeur.
Configuration de votre adaptateur réseau pour utilisation de la fonction de sécurité
Remarque: Cette section vous informe sur la configuration de votre adaptateur réseau pour utilisation de la fonction de sécurité. Jusqu'à maintenant, vous avez configuré votre Routeur ou Point d'Accès Sans Fil afin qu'il(s) utilise(nt) le WPA, le WPA2 ou le WEP. Pour obtenir une connexion sans fil, tous les cartes/adaptateurs réseau sans fil doivent maintenir être configurés avec ces mêmes paramètres de sécurité.
Les Cartes Réseau Belkin G+ MIMO sont dotées d'un utilitaire réseau simple d'utilisation. Cliquez sur le nom du réseau sans fil (SSID) dans la liste des réseaux disponibles et entrez votre clé pré-partagée (PSK). Pour en savoir plus, consultez le manuel de l'utilisateur de votre carte réseau Belkin.
La plupart des ordinateurs peuvent également être configurés à l'aide de l'écran Propriétés réseau sans fil du Routeur, faisant partie intégrante du système d'exploitation Windows. Voici deux exemples :
Connexion de votre ordinateur à un réseau sans fil utilisant une clé WEP 64 ou 128 bits :
- Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte sans fil.
- Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil] », Sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Configure [Configurer] ».
- Sous « Data Encryption [Chiffrement de données] », Sélectionnez « WEP »
- Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatiquement] » n'est pas cochée. Si vous utilisez cet ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de votre administrateur réseau afin de savoir si cette case doit être cochée.
- Entrez votre clé WEP dans la boîte « Network Key [Clé Réseau] »
Important: Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous devez entrer 26 caractères hexadécimaux. Pour le WEP sur 64 bits, vous devez entrer 10 caractères hexadécimaux. Cette clé réseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.
- Cliquez « OK » pour enregistrer les paramètres.
Connexion de votre ordinateur à un réseau sans fil utilisant le wpa-psk (sans serveur)

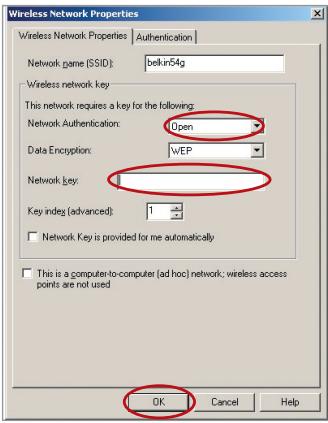

- Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configuration un plus grand nombre d'options de la carte sans fil.
- Sous l'onglet « Wireless Network [Réseau sans fil] », sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Configure [Configurer] ».
- Sous « Network Authentication [Authentication Réseau] », choisissez « WPA-PSK (No server) [WPA-PSK (Sans serveur)] »
- Entrez votre clé WPA dans la boîte « Network Key [Clé Réseau] »
Important : Une clé WPA-PSK est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WPA-PSK, vous devez entrer de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.
- Cliquez « OK » pour enregistrer les paramètres.
Connexion de votre ordinateur à un réseau sans fil utilisant le WPA (avec serveur radius)
- Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau sans fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte sans fil.
- Sous l'onglet « Wireless Network [Réseau sans fil] », sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Configure [Configurer] ».
- Sous « Network Authentication [Authentication Réseau] », désissez « WPA »

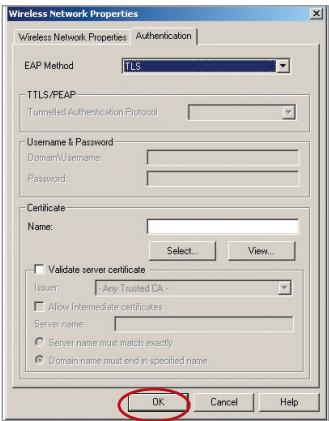

- Sous l'onglet « Authentication [Authentication] », choisissez
les paramètres spécifiés par l'administrateur de votre réseau.
- Cliquez « OK » pour enregistrer les paramètres.
Configuration du wpa/wpa2 pour cartes réseau sans fil pour ordinateurs de bureau ou portable (autres que belkin)
Pour les Cartes réseau sans fil pour ordinateurs de bureau ou portable ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuit.
Prenez note : Cette rustine ne fonctionne qu'avec Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment.
Important : Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA/WP2 et que vous avez téléchargé et installé le pilote le plus récent, que vous trouverez sur leur site web.
Systèmes d'exploitation pris en charge :
- Windows XP Professionnel
- Windows XP Édition Familiale
Configuration de l'utilitaire réseau sans fil de windows XP pour l'utilisation du wpa/wpa2-psk
Afin d'utiliser le WPA-PSK, assurez-vous d'utiliser l'Utilitaire Réseau Sans Fil de Windows. Procédez comme suit :
- Sous Windows XP, cliquez Démarrer > Panneau de Configuration > Connexions Réseaux et Internet.
- En cliquant avec le bouton droit de votre souris sur « Wireless Networks [Réseaux Sans Fil] », vous verrez une fenêtre s'afficher comme suit : Assurez-vous que la boîte « Use Windows to configure my wireless network settings [Utiliser Windows pour configurer mes paramètres réseau sans fil] » est cochée.
- Pour l'utiliser de réseau domestique ou de petite entreprise, Sélectionnez « WPA-PSK » ou « WPA2-PSK » sous « Network Authentication [Authentication Réseau ] »
- ] » et sélectionnez « Properties [Propriétés] »

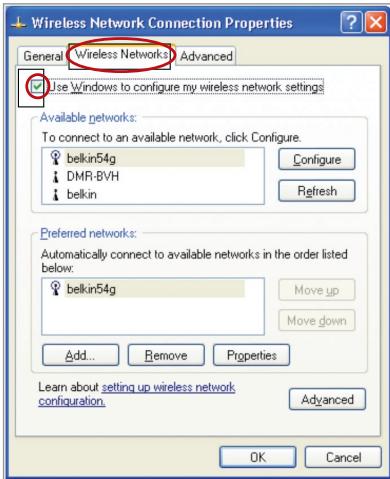

- Sous l'onglet « Wireless Networks [Réseaux Sans Fil] », cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s'afficher comme suit :
Remarque: Sélectionnez le WPA si vous utilisez cet ordinateur pour vous brancher à un réseau d'entreprise, qui à son tour prend en charge un serveur d'authentification tel que le serveur RADIUS. Renseignez-vous auprès de l'administrateur de votre réseau pour de plus amples informations.
- Sélectionnez « TKIP » ou « AES » sous « Data Encryption [Chiffrement de données] ». Ce paramètre devra être identique à celui que vous configurez sur le Routeur.
- Entrez votre clé WEP dans la boîte « Network Key [Clé Réseau] »
Important: Entrez vous clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.
- Cliquez « OK » pour enregistrer les paramètres.
Pont sans fil
Le pont sans fil ou système de distribution sans fil (Wireless Distribution System - WDS) est utilisé pour connecter des routeurs et des points d'accès sans fil dans le but d'étendre la portée d'un réseau.

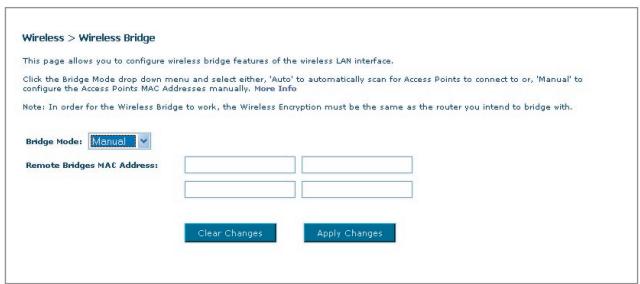

Cliquez sur le menu déroulant en regard de « Bridge Mode [Mode de Pontage] » et désissez parmi :
Désactivé : Désactiver le pontage sans fil (défaut)
Manuel : Entrez manuellement une ou des adresse(s) MAC de points d'accès afin d'établir une passerelle.
1 Les canaux sans fil doivent être identiques sur le Routeur et le Point d'accès. 2 Les paramètres de sécurité (WEP) doivent être identiques sur le Routeur et le Point d'accès. 3 Si le filtrage MAC est activé, assurez-vous d'ajouter la ou les adresse(s) MAC WLAN du Routeur/Point d'accès afin de permettre à ceux-ci de communiquer. 4 Si vous utilisez un réseau protégé par WPA, le SSID des deux Points d'accès doivent être identiques.
Pare-feu
Votre Routeur est équipé d'un pare-feu qui sert à protégerr le réseau d'une variété d'attaques de pirates informatiques, y compris :
Le pare-feu masque en outre les ports réseau qui font fréquemment l'objet d'attaques. Ces ports sont invisibles, ce qui veut dire qu'ils n'existent pas pour un potentiel hacker. Vous pouvez désactiver la fonction de pare-feu au besoin. Toutefois, il est recommandé que le pare-feu soit activé en tout temps. Désactiver le pare-feu ne rendra pas votre réseau totalement vulnérable aux attaques provenant des pirates informatiques, mais il est recommandé d'activer le pare-feu en tout temps.
Les serveurs virtuels vous permettent d'acheminer, via le Routeur et vers leur réseau interne, les appels externes (Internet) de services tels qu'un serveur web (port 80), un serveur FTP (port 21) ou d'autres applications. Parce que vos ordinateurs internes sont protégés par le pare-feu, les machines provenant de l'Internet ne peuvent accéder à ceux-ci puisqu'ils sont invisibles. Si vous devez configurer la fonction de Serveur Virtuel pour une application particulière, vous devez contacter le fabricant de votre application et déterminer quels paramètres de ports sont nécessaires. Vous pouvez entrer l'information à propos des ports manuellement dans le Routeur.
Firewall > Virtual Servers
Choix d'une application
Vous pouvez désigner vos applications à
partir d'une liste d'applications courantes. Cliquez sur « Select a service [Choisir un service] » puis choisissez l'application dans la liste déroulante. Les paramètres seront transférés à la première rangée disponible. Cliquez sur « Add [Ajouter] » pour sauvegarder les paramètres de cette application.
Saisie manuelle des paramètres du serveur virtuel
Pour entrer les paramètres manuellement, CLSique sur « Custom Server [Serveur personnelisé] » et entrez un nom pour ce serveur. Entrez l'adresse IP du serveur dans l'espace fourni, pour la machine internet et le(s) port(s) à franchir. Choisissez le type de protocole (TCP ou UDP) et cliquez sur « Add [Ajouter] »
L'ouverture des ports de votre pare-feu peut compromettre la sécurité de votre réseau. Vous pouvez rapidement activer ou désactiver cette fonction. Il est recommandé de désactiver cette fonction lorsque vous n'utilisez pas d'application spécifique.
Filtres dip des clients
Le Routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures disponibles.
Pour restreindre l'accès à un seul ordinateur, par exemple, entrez le nom du filtré dans le champ « Filter Name [Nom du filtré] » (1) et l'adresse IP de l'ordinateur à qui vous désirez restreindre l'accès dans le champ de l'adresse IP (2). Ensuite, entrez « 80 » et « 80 » dans les champs « Port » (3). Sélectionnez le protocole à partir du menu déroulant « Protocol [Protocole] » (4). Cliquez sur « Apply Changes [Enregistrer les Modifications] ». L'ordinateur à l'adresse IP que vous avez spécifiée ne pourrait dorénavant plus accéder à l'Internet.

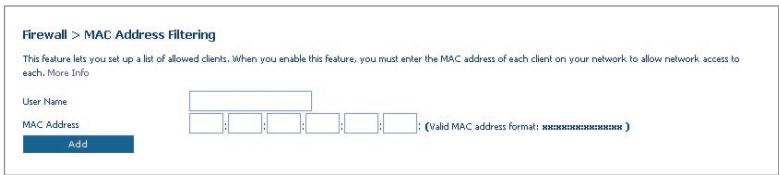

Filtrage des adresses MAC
Le filtrage d'adresses MAC est une fonction de sécurité puissante qui vous permet de spécifier les ordinateurs autorisés à se connecter au réseau. Tout ordinateur non spécifié dans les paramètres du filtre et qui tente d'accéder au réseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous devez entrer un nom pour l'utiliser et l'adresse MAC de chaque client de votre réseau, pour permettre à chacun d'accéder au réseau. Ensuite, cliquez sur « Add [Ajouter] » pour enregistrer les paramètres.
DMZ (zone démilitarisée)
Si un de vos PC clients ne peut exécuter une application Internet convenablement parce qu'il se trouve derrière un pare-feu, vous pouvez modifier les restrictions en permettant l'accès à internet bidirectionnel. Cette opération peut s'avérer nécessaire si la traduction d'adresse réseau (NAT) empêche le bon fonctionnement d'applications telles que les yeux ou les vidéoconférences. Servez-vous de cette fonction au besoin. L'ordinateur placé dans la zone DMZ ne sera pas protégé contre les attaques provenant de hackers.
Firewall > DMZ
DMZ
Pour placer un ordinateur dans la zone DMZ, entrez son adresse IP de réseau local dans le champ de saisie d'IP privée, et cliquez sur « Apply Changes [Enregistrer les Modifications] » pour que celles-ci soient prises en compte.
Blocage du ping ICMP
Les pirates informatiques utilisent une technique appelée Pinging pour déniccher sur Internet leurs victimes potentielles. En faisant un ping vers une adresse IP particulière et en recevant une réponse de la part de celle-ci, un pirate informatique peut décider de s'intéresser à ce qui se trouve derrière cette adresse. Le Routeur peut être défini de façon à ne pas répondre à un ping ICMP provenant de l'extérieur. Ceci rehausse le niveau de sécurité de votre Routeur.
Pour désactiver la réponse au ping, sélectionnez « Block ICMP Ping [Bloquer le ping ICMP] » (1), puis cliquez sur « Apply Changes [Enregistrer les modifications] ». Le Routeur ne répondra pas aux pings ICMP.
Firewall > WAN Ping Blocking
L'écran Utilitaires vous permet de : gérer plusieurs paramètres du Routeur et accomplir certaines tâches administratives.
Redémarrer le routeur
Il peut parfois être utile de redémarrer le Routeur lorsque celui-ci fonctionne de façon incongrue. Le redémarrage ou le réamorcage du Route Router ne supprimera AUCUN de vos paramètres de configuration.
Utilités > Redémarrer Routeur
Redémarrer le routeur pour rétablir le fonctionnement normal
- Cliquez sur le bouton « Restart Router [Redémarrer le Routeur] »
- Le message suivant apparait. Cliquez sur « OK » pour redémarrer le Routeur.
Rétablir les paramètres par défaut du constructeur
Cette option rétablira les paramètres du routeur vers les paramètres par défaut du fabricant. Nous vous recommandons de faire une copie de sauvegarde de vos paramètres avant de rétablir la configuration par défaut.
- Cliquez sur le bouton « Restore Defaults [Rétablir les Paramètres] »
- Le message suivant apparait. Cliquez sur « OK » pour rétablir les paramètres par défaut du fabricant.
Enregistrer/sauvegarder les paramètres actuels
Vous pouvez sauvegarder votre configuration actuelle grâce à cette fonction. Cela vous permettra de la rétablir plus tard si vous perdez les paramètres ou s'ils sont modifiés. Nous vous recommandons de faire une copie de vos paramètres avant de mettre à jour le micrologiciel.
- Cliquez « Save [Enregistrer] ». La fenêtre « File Download [Téléchargement de fichier] » apparait. Cliquez sur « Save [Enregistrer] »

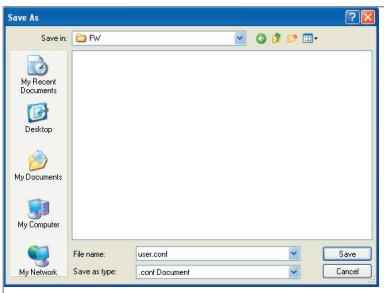

- Une nouvelle fenêtre s'ouvrira pour vous permettre de choisir l'endroit où se trouve le fichier de configuration. Sélectionnez un emplacement. Vous pouvez donner n'importe quel nom à votre
fichier, mais assurez-vous de pouvoir le retrouver plus tard. Lorsque vous avez choisi l'emplacement et le nom du fichier, cliquez sur « Save [Enregistrer] »
- Lorsque la sauvegarde est terminée, vous verrez la fenêtre ci-dessous. Cliquez sur « Close [Fermer] »
Votre configuration est maintenant sauvegardée.
Rétablir les paramètres précédents
Cette option vous permet de rétablir une configuration sauvegardée préalablement.

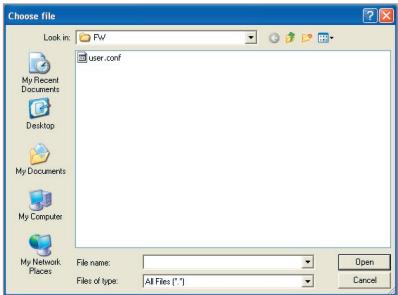

- Cliquez « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrira pour vous permettre de choisir l'endroit où se trouve le fichier de configuration. Tous les fichiers de configuration se terminent par l'extension «. conf ». Localisez le fichier de configuration désiré et double-cliquez sur celui-ci.
- Cliquez sur « Open [Ouvrir] »
Mise à jour du micrologiciel
De temps à autre, Belkin peut lancer une nouvelle version du micrologiciel du Routeur. Ces mises à jour peuvent contenir des améliorations et des solutions aux problèmes existants. Lorsque Belkin lance un nouveau micrologiciel, vous pouvez le télécharger à partir du site de mises à jour de Belkin, et mettre à jour votre micrologiciel avec la toute dernière version.
Mise à jour du micrologiciel du routeur

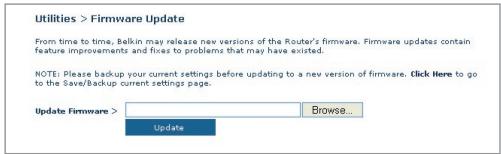

- À la page de mise à jour du micrologiciel, cliquez sur « Browse [Parcourir] ». Une nouvelle fenêtre s'ouvrira pour vous permettre de désoir l'endroit où se trouve le fichier de mise à jour du micrologiciel.

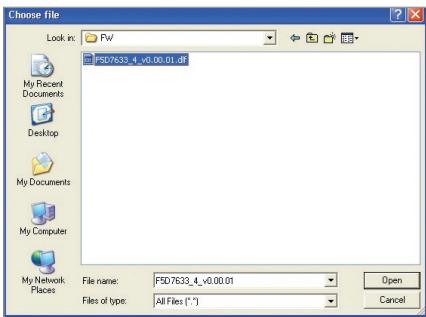

- Parcourez afin de localiser le fichier que vous venez de télécharger. Sélectionnez le fichier en double-cliquant sur le nom du fichier.
- Cliquez sur « Update [Mettre à jour] » afin de mettre à jour le micrologiciel avec la nouvelle version.
Paramètres du système
À la page des Paramètres du Système, vous pouvez entrer un nouveau mot de passe administrateur, régler le fuseau horaire, activer la gestion à distance, et activer/désactiver la fonction de NAT du Routeur.

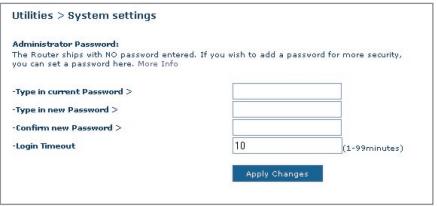

Entrer ou modifier le mot de passe administrateur
Le Routeur est livré SANS mot de passe défini. Si par souci de sécurité vous désirez ajouter un mot de passe, vous pouvez le configurer ici. Écrivez votre mot de passe et conservez-le dans un endroit sûr, puisque vous en aurez besoin plus tard pour vous connecter au Routeur. Nous recommandons aussi l'ajout d'un mot de passe si vous prévoyez utiliser la fonction de gestion à distance du Routeur.
Modification du début de temporisation de la connexion
L'option de temporisation de la connexion vous permet de déterminer une plage horaire pendant laquelle vous pouvez être connecté à l'interface de configuration avancée du Routeur. La temporisation débute lorsqu'il n'y a plus d'activité. Par exemple, vous avez apporté des modifications au niveau de l'interface de configuration évoluée, puis vous avez quitté l'ordinateur sans cliquer sur «Logout» [Déconnexion]. En prenant pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au Routeur pour apporter d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes.
Remarque: Un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du Routeur.
Définition d'un fuseau horaire
Le Routeur harmonise le temps en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisée par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients.
Sélectionnez le serveur temporel NTP et votre fuseau horaire, puis cliquez sur « Apply Changes [Enregistrer les modifications] ». L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au Routeur pour contacter les serveurs heures sur Internet et obtenir une réponse. Vous ne pouvez pas modifier l'horloge vous-même.
Activer la gestion à distance
Avant d'activer cette fonctionnalité évoluée de votre Routeur Belkin, ASSUREZ-VOUS D'AVOIR DÉFINI VOTRE MOT DE PASSE
ADMINISTRATEUR. La gestion à distance vous permet d'apporter des changements aux paramètres de votre Routeur, où que vous soyez grâce à l'Internet.
Cliquez sur le bouton « Change Settings [Modifier les paramètres] » pour faire apparaitre la page « Remote Management [Gestion à distance] ».
Il existe deux méthodes de gestion à distance du Routeur. La première consiste à accéder au Routeur depuis un endroit quelconque d'Internet en sélectionnant « Any IP address can remotely manage the Router [Toute adresse IP peut gérer le Routeur à distance] ». Lorsque vous aurez entré votre adresse IP WAN depuis un ordinateur sur Internet, un écran de connexion apparaitra. Vous devrez y entrer le mot de passe du Routeur.
La seconde méthode consiste à autoriser une seule adresse IP spécifique à gérer le Routeur à distance. Cette méthode est la plus sécurisée, mais la moins pratique. Pour y avoir recours, entrez l'adresse IP autorisée à accéder au Routeur dans le champ fourni à cet effet, puis sélectionnez « Only this IP address can remotely manage the Router [Seule cette adresse IP est autorisée à gérer le Routeur à distance] ». Avant d'activer cette fonction, il est FORTEMENT RECOMMANDÉ d'entrer un mot de passe administrateur. Si vous laissez le mot de passe vide, vous autorisez potentiellement des intrusions sur le Routeur.
Cliquez sur le bouton « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.
Remote management
L'UPnP (Universal Plug-and-Play) est une fonction avancée unique à votre Routeur. C'est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des jeux, et d'autres applications compatibles avec l'UPnP. Certaines applications nécessitent que le pare-feu du Routeur soit configuré selon certains paramètres pour fonctionner adéquatement. Pour ce faire, vous devez habituellement ouvrir des ports TCP et UDP, et parfois même configurer des ports de déclenchement. Une application qui est compatible avec l'UPnP possède la capacité de communiquer avec le Routeur, lui indiquant la façon dont le pare-feu doit être configuré. Le routeur est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désirez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP.
Cliquez sur le bouton « Change Settings [Modifier les paramètres] » pour faire apparaitre la page « UPnP Setting [Paramètre UPnP] ». Sélectionnez ensuite « On [Activé] » à « Enable UPnP [Activer l'UPnP] ». Cliquez sur le bouton « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.
Le témoin ADSL est éteint.
Solution :
- Vérifiez la connexion entre le Routeur et la ligne ADSL. Assurez-vous que le câble réseau provenant de la ligne ADSL est branché au port « ADSL » du Routeur.
- Assurez-vous que le courant arrive au Routeur. Le témoin d'alimentation à l'avant du Routeur doit être allumé.
Le témoin Internet est éteint.
Solution :
- Assurez-vous que le câble réseau provenant de la ligne ADSL est branché au port « ADSL » du routeur et que le témoin ADSL est allumé.
- Assurez-vous que vous avez entre les paramètres de VPI/VCI, de nom d'utilisateur et de mot de passe fournis par votre FAI.
Ma connexion est de type « Adresse IP fixe ». Je n’arrive pas à me connecter sans fil à Internet.
Solution :
Puisque vous utilisez une adresse IP fixe, votre FAI doit vous attribuer l'adresse IP, l'adresse de masque de sous-réseau ainsi que l'adresse de la passerelle. Au lieu d'utiliser l'Assistant, allez à « Connection Type [Type de connexion] » et sélectionnez votre type de connexion. Cliquez « Next [Suivant] », sélectionnez « Static IP [IP fixe] », et entrez votre adresse IP, votre masque de sous-réseau et votre passerelle par défaut.
J'ai oublié / j'ai perdu mon mot de passe.
Solution :
Appuyez sur le bouton de réinitialisation (à l'arrière du Routeur) et maintenez-le enfoncé pendant 10 secondes afin de rétablir les paramètres par défaut du fabricant.
Mon PC sans fil n'arrive pas à se connecter au Routeur.
Solution :
- Assurez-vous que le PC sans fil possède le même SSID que le Routeur, et que les paramètres de sécurité (WPA et WEP) sont identiques sur chaque client et sur le Routeur.
- Assurez-vous que la distance entre le Routeur et le PC sans fil n'est pas trop grande.
Ma connexion au réseau sans fil est souvent interrompue.
Solution :
- Déplacez votre PC sans fil plus loin de votre Routeur, afin d'obtenir un meilleur signal.
- Il y a peut-être beaucoup d’interférences, causées peut-être par un four à micro-ondes ou un téléphone sans fil 2,4 GHz. Déplacez le Routeur ou utilisez un canal différent.
Je n'arrive pas à me connecter sans fil à Internet.
Solution :
Si vous n'arrivez pas à vous connecter à l’Internet à partir d’un ordinateur sans fil, veuillez vérifier les points suivants :
- Observez les témoins sur votre Routeur. Si vous utilisez un Routeur Belkin, les témoins devraient ressembler à ceci :
Le témoin d'alimentation doit être allumé. - Le témoin « DSL » doit être allumé, et ne doit pas clignoter. Le témoin « Internet » doit être allumé ou clignoter.
- Lancez le logiciel de l'utilitaire sans fil en cliquant sur l'icône dans la barre de tâches, à l'angle inférieur droit de l'écran. Si vous utilisez une carte réseau sans fil Belkin, l'icône ressemble à ceci. L'icône peut être rouge ou verte.
- L'allure générale de la fenêtre qui s'ouvre dépend du modèle de la carte réseau que vous possédez. Toutefois, quels que soient les utilisateurs, doivent posséder une liste de « Available Networks [Réseaux Disponibles] », les réseaux auxquels elle peut se connecter.
Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?
Oui, le nom de mon réseau apparait mais mon réseau apparait dans la liste »
Non, le nom de mon réseau n'apparaît pas et mon réseau n'apparaît pas dans la liste »
Je ne peux me connecter sans fil à l'Internet mais mon réseau apparaît dans la liste.
Solution :
Si le nom de réseau apparait dans la liste des réseaux disponibles, veuillez suivre les étapes suivantes afin de vous connecter sans fil :
- Cliquez sur le nom de réseau valide dans la liste des réseaux disponibles.
- Si le réseau est sécurisé (chiffrement), vous devrez entrer la clé réseau. Pour plus d'informations sur la sécurité, rendez-vous à la page intitulée « Modification des paramètres de sécurité sans fil ».
- Dans les secondes qui suivent, l'icône de la barre de tâches, à l'angle inférieur droit de l'écran, tournera au vert, indiquant une connexion au réseau.
4:14PM
Je ne peux me connecter sans fil à l'Internet et mon réseau n'apparaît pas dans la liste.
Solution
Si le nom de votre réseau n'apparait pas dans la liste des réseaux disponibles dans l'utilitaire, veuillez vérifier les points suivants :
- Déplacez l'ordinateur, autant que possible, afin qu’il soit situé de 1,5 à 3 mètres du Routeur. Fermez l'utilitaire de réseau sans fil, et rouvrez-le. Si le nom de votre réseau sans fil apparaît maintenant dans la liste des réseaux disponibles, il se peut que
votre problème soit dû à la portée ou à une interférence. Veuillez consulter l'Appendice B à propos des « Facteurs à considérer pour le choix de l'emplacement et l'installation »
- À l'aide d'un ordinateur connecté au Routeur sans fil ou au point d'accès via un câble réseau (et non pas sans fil), assurez-vous que la « Broadcast SSID [Diffusion du SSID] » est activée. Ce paramètre se trouve dans l'onglet de configuration du Canal et du SSID du routeur sans fil.
Si vous ne pouvez toujours pas accéder à l'Internet après avoir vérifié les points précédents, veuillez contacter l'assistance technique de Belkin.
Mon réseau sans fil ne fonctionne pas toujours.
Le transfert de données est parfois très lent.
La force du signal est faible.
J'éprouve des difficultés à établir/maintenir une connexion de type VPN (Virtual Private Network).
Solution :
La technologie sans fil est basée sur des ondes radio. Ceci implique que les performances et le débit de transfert entre les appareils diminuent lorsque ceux-ci sont éloignés les uns des autres. D'autres facteurs peuvent engendrer une dégradation du signal : le métal en est généralement responsable. Des obstacles tels des murs et des appareils métalliques peuvent aussi affecter la qualité du signal. Ainsi, à l'intérieur, la portée de vos appareils sans fil va de 30 à 60 mètres. Prenez note que la vitesse de connexion diminue également si vous éloignez du Routeur sans fil ou du point d'accès.
Afin de déterminer si vos problèmes de connexion sans fil sont dus à la portée, déplacez temporairement votre ordinateur dans un rayon d'environ 1,5 à 3 mètres de votre Routeur.
Modification du canal sans fil - Selon le traffic de données et les interférences au niveau local, passer à un autre canal peut améliorer la performance de votre réseau. Le canal par défaut de votre Routeur est 11. Vous pouvez désirer utiliser plusieurs autres canaux, dépendamment de votre région. Consultez la page 37 - « Modification du canal sans fil » pour de plus amples informations concernant le choix du canal.
Limiter le débit de données sans fil - Limiter le débit de données sans fil peut améliorer la portée sans fil maximale et la stabilité de la connexion. La plupart des cartes sans fil sont en mesure de limiter le débit de transmission. Pour modifier cette propriété, allez au Panneau de Configuration de Windows, ouvrez les Connexions Réseau et double-cliquez sur la connexion sans fil de votre carte. Dans la boîte de dialogue Propriétés, sélectionnez le bouton « Configure [Configurer] » à partir de l'onglet « Général ». (Les utilisateurs de Windows 98SE devront sélectionner la carte sans fil à partir de la liste, et cliquer ensuite sur Propriétés.) Choisissez ensuite l'onglet « Advanced [Avancé] » et sélectionnez la propriété « Rate [Débit] ». Les cartes clients sans fil sont habituellement configurées de façon à ajuster automatiquement le débit de transmission. Toutefois, ceci peut mener à des déconnexions périodiques lorsque le signal sans fil est trop faible. De façon générale, les débits de transmission plus lents sont plus stables. Faites des expériences avec différents débits de transmission jusqu'à ce que vous trouviez celui qui convient à votre environnement. Veuillez noter que chaque débit de transmission est acceptable pour naviguer sur Internet. Pour de plus amples informations, consultez le manuel de l'utilitaireur de votre carte sans fil.
J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur mon routeur ou mon point d'accès Belkin.
Solution
- Connectez-vous à votre Routeur ou à votre Point d'Accès Sans Fil.
- Ouvrez votre navigateur web et entrez l'adresse IP du Routeur ou du Point d'Accès Sans Fil. (L'adresse par défaut du Routeur est 192.168.2.1 et celle du Point d'Accès est 192.168.2.254.) Appuyez sur le bouton « Login [Connexion] », situé au coin supérieur droit du clavier, pour vous connecter au Routeur. Un message vous demande d'entrer notre mot de passe. Si vous n'avez pas encore créé un mot de passe personnalisé, laissez ce champ vide et cliquez sur « Submit [Envoyer] »
- Cliquez sur l'onglet « Wireless [Sans Fil] » à la gauche de votre écran. Cliquez sur l'onglet « Encryption [chiffrement] » ou « Security [Sécurité] » pour accéder à la page des paramètres de sécurité.
- Sélectionnez « WEP 128 bits » dans le menu déroulant.
- Après avoir sélectionné le mode de chiffrement WEP, vous pouvez entrer votre clé hexadécimale WEP manuellement ou vous pouvez entrer une phrase de passage dans le champ « Passphrase [Phrase de passage] » et cliquer sur « Generate [Générer] » pour créer la clé WEP à
partir de la phrase de passage. Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres. Une clé hexadécimale est une combinaison de chiffres et de lettres, comprises entre A et F et entre 0 et 9. Pour le WEP 128 bits, vous devez entrer 26 caractères hexadécimaux.
Par example :
C3 03 OF AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Le chiffrement de votre Routeur sans fil est maintenant configuré. Chaque ordinateur de votre réseau sans fil devra maintenant être configuré avec les mêmes paramètres de sécurité.
AVERTISSEMENT: Si vous configurez le Routeur Sans Fil ou le Point d'Accès à partir d'un ordinateur doté d'un client sans fil, vous devez vous assurer que la sécurité est ACTIVÉE pour ce client sans fil. Sinon, vous perdez vos connexion sans fil.
Remarque aux utilisateurs de Mac : Les produits AirPort® d'Apple ne prennent en charge que le chiffrement sur 64 bits. Les produits Apple AirPort 2 prennent en charge le chiffrement sur 64 bits ou 128 bits. Veuillez vérifier la version de votre produit Apple Airport. Si vous ne parvenez pas à configurer le réseau avec le chiffrement sur 128 bits, essayez sur 64 bits.
J'éprouve des difficultés dans la configuration du Wired Equivalent Privacy (WEP) sur ma carte réseau.
Solution :
Votre Carte Réseau doit utiliser la même clé que votre Routeur ou Point d'Accès Sans Fil. Par exemple, si vous Routeur Sans Fil ou Point d'Accès utiliser la clé 00112233445566778899AABBCC, votre carte réseau doit être paramétrée de façon à utiliser cette même clé.
- Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
- Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
- Ensuite, l'utilitaire LAN Sans Fil de Belkin apparaît. Cet utilitaire vous permet d'accéder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
- Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil] », sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] ».
- Sous « Data Encryption [Chiffrement de données]», Sélectionnez « WEP »
- Assurez-vous que la case « The key is provided for me automatically [J'obtiens une clé automatiquement] » n'est pas cochée. Si vous utilisez cet ordinateur pour vous connecter à un réseau d'entreprise, prenez conseil auprès de votre administrateur réseau afin de savoir si cette case doit être cochée.
- Entrez votre clé WEP dans la boîte « Network Key [Clé Réseau] ». Important : Une clé WEP est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WEP sur 128 bits, vous devez entrer 26 clés hexadécimales. Cette clé réseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.
Par exemple : C3 03 0F AF 4B B2 C3 D4 4B C3 D4 E7 E4 = clé 128 bits. Cliquez sur « OK » et sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres.
Si vous utilisez une carte réseau sans fil AUTRE qu'une carte Belkin, consultez le manuel de l'utilisateur de votre carte sans fil.
Est-ce que les produits Belkin prennent en charge le WPA ?
Solution
Remarque : Pour utiliser la sécurité par WPA, votre client doit être mis à jour avec les logiciels et les pilotes qui le prennent en charge. Au moment de mettre ce manuel sous presse, une rustine de sécurité est disponible pour téléchargement gratuit, auprès de Microsoft. Cette rustine ne fonctionne qu'avec Windows XP.
Vous pouvez télécharger la rustine ici :
http://www.microsoft.com/downloads/details.aspx?FamilyID=009d8425-ce2b-47a4-abec-274845dc9e91&displaylang=en
Vous devrez en outre télécharger le plus récent pilote pour votre Carte réseau sans fil 802.11g pour ordinateur de bureau ou portable de Belkin, que vous trouverez sur le site de l'assistance technique de Belkin. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. La rustine de Microsoft ne prend en charge que les/dispositifs avec pilotes compatibles WPA, tels que les produits 802.11g de Belkin.
La prise en charge WPA est installée automatiquement lorsque vous installez le Service Pack 2 de Windows XP. Pour plus d'informations : http://support.microsoft.com
J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon routeur ou mon point d'accès sans fil Belkin, pour mon réseau domestique.
Solution :
- À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez « WPA-PSK (no server) [sans serveur] »
- À « Encryption Technique [Technique de chiffrement] », CHOISSEZ « TKIP » ou « AES ». Ce paramètre devra être identique à celui des clients que vous configurerez.
- Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres, symboles ou espaces). Cette clé doit être utilisée pour tous les clients branchés au réseau. Par exemple, votre clé pré-partagée peut ressembler à : « Clé réseau de la famille Dupont »
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.
J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur mon routeur ou mon point d'accès sans fil Belkin, pour mon réseau d'entreprise.
Solution :
Si votre réseau utilise un serveur Radius pour distribuer les clés aux clients, veuillez utiliser ce paramètre. Ce système se retrouve surtout en entreprise.
- À partir du menu déroulant « Security Mode [Mode de Sécurité] », sélectionnez « WPA-PSK (no server) [sans serveur] »
- À « Encryption Technique [Technique de chiffrement] », besoinse « TKIP » ou « AES ». Ce paramètre devra être identique à celui des clients que vous configurez.
- Entrez l'adresse IP de votre serveur Radius dans le champ « Radius server [Serveur Radius] »
- Entrez la clé Radius dans le champ « Clé Radius »
- Entrez l'intervalle de clé. L'intervalle de clé correspond au nombre de fois où les clés sont distribuées (en paquets).
- Cliquez sur « Apply Changes [Enregistrer les modifications] » pour terminer. Tous les clients doivent maintenant être configurés avec ces paramètres.
J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil Belkin, pour mon réseau domestique.
Solution :
Les clients doivent utiliser la même clé que le Routeur ou le Point d'Accès Sans Fil. Par exemple, si le Routeur ou le Point d'Accès Sans Fil est configuré avec la clé « Clé réseau de la famille Dupont », tous les clients doivent utiliser cette même clé.
- Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
- Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
- Ensuite, l'utilitaire LAN Sans Fil de Belkin apparait. Cet Utilitaire vous permet d'accéder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
- Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil] », sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] ».
- Sous « Network Authentication [Authentication Réseau] », désélectionnez « WPA-PSK (No server) [WPA-PSK (Sans serveur)] »
- Entrez votre clé WEP dans la boîte « Network Key [Clé Réseau] »
Important : Une clé WPA-PSK est une combinaison de chiffres et de lettres, compris entre A et F et entre 0 et 9. Pour le WPA-PSK, vous devez entrer de 8 à 63 caractères. Cette clé réseau doit être identique à la clé que vous avez assignée à votre Routeur ou Point d'Accès Sans Fil.
- Cliquez sur « OK » et sur « Apply [Appliquer] » pour enregistrer les paramètres.
J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil Belkin, pour mon réseau d'entreprise.
Solution :
- Cliquez deux fois sur cette icône pour afficher l'écran « Wireless Network [Réseau Sans Fil] ». Le bouton « Advanced [Avancé] » vous permet
d'afficher et de configurer un plus grand nombre d'options de la carte.
- Le bouton « Advanced [Avancé] » vous permet d'afficher et de configurer un plus grand nombre d'options de la carte.
- Ensuite, l'utilitaire LAN Sans Fil de Belkin apparait. Cet Utilitaire vous permet d'accéder à toutes les fonctions avancées de votre carte réseau sans fil Belkin.
- Sous l'onglet « Wireless Network Properties [Propriétés Réseau sans fil] », sélectionnez un réseau dans la liste « Available networks [Réseaux disponibles] », puis cliquez sur « Properties [Propriétés] »
- Sous « Network Authentication [Authentication Réseau] », choisissez « WPA »
- Sous l'onglet « Authentication [Authentication] », désisissez les paramètres spécifiques par l'administrateur de votre réseau.
- Cliquez sur « OK » et sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les paramètres.
J'éprouve des difficultés dans la configuration du Wi-Fi Protected Access (WPA) sur ma Carte Réseau Sans Fil AUTRE que Belkin, pour mon réseau domestique.
Solution :
Pour les cartes réseau sans fil pour ordinateurs de bureau ou portables AUTRES que Belkin et qui ne prenant pas en charge le WPA, une rustine de Microsoft, nommée « Windows XP Support Patch for Wireless Protected Access » est disponible pour téléchargement gratuit. Téléchargez la rustine de Microsoft en cherchant la base de connaissances avec « Windows XP WPA »
Remarque : Cette rustine ne fonctionne qu'avec Windows XP. Les autres systèmes d'exploitation ne sont pas pris en charge pour le moment. Vous devrez en outre vous assurer que le fabricant de votre carte sans fil prend en charge le WPA et que vous avez téléchargé et installé le pilote le plus récent, que vous trouverez sur leur site web.
Systèmes d'exploitation pris en charge :
- Windows XP Professionnel
- Windows XP Edition Familiale
Pour activer le wpa-psk (sans serveur)
- Sous Windows XP, cliquez Démarrer > Panneau de configuration > Connexions réseau et Internet.
- Enclenchant avec le bouton droit de la souris sur « Réseaux Sans Fil », vous verrez une fenê ètres réseau sans fil] » est cochée.
- Sous l'onglet « Wireless Networks [Réseaux Sans Fil] », cliquez sur le bouton « Configure [Configurer] » et vous verrez une fenêtre s'afficher comme suit :
- Pour l'utilisateur de réseau domestique ou de petite entreprise, sélectionnez « WPA-PSK » sous « Network Administration [Administration Réseau] ».
Remarque : Sélectionnez le WPA si vous utilisez cet ordinateur pour vous brancher à un réseau d'entreprise, qui à son tour prend en charge un serveur d'authentification tel que le serveur RADIUS. Renseignez-vous auprès de l'administrateur de votre réseau pour de plus amples informations.
- Sélectionnez « TKIP » sous « Data Encryption [Chiffrement de données] ». Ce paramètre devra être identique à celui que vous configurerez sur le Routeur ou le Point d'Accès Sans Fil.
- Entrez votre clé WEP dans la boîte « Network Key [Clé Réseau] »
Important: Entrez votre clé pré-partagée. Elle peut être composée de 8 à 63 caractères (lettres, chiffres ou symboles). Cette clé doit être utilisée pour tous les clients branchés au réseau.
- Clique « OK » pour enregistrer les paramètres.
Quelle est la différence entre 802.11b, 802.11g, g+ MIMO et pre-n?
À l'heure actuelle, il existe quatre normes de réseaux sans fil qui transmettent des données à des débits maximaux différents. Chaque norme est basée sur le radical 802.11(x), utilisé par la IEEE, l'organisme responsable de la certification des normes réseaux. La norme réseau la plus courante, le 802.11b, transmet les données à 11 Mbps. Les normes 802.11a, 802.11g, G+ MIMO transmettent à 54 Mbps. Le Pre-N, quant à lui, transmet à 108 Mbps.
Tableau comparatif des réseaux sans fil
| Technologie sans fil | 802.11b | G (802.11g) | G+ (802.11g avec HSM) | G+ MIMO(802.11g avec MIMO MRC) | Belkin Pre- N(802.11g avec True MIMO) |
| Débit* | Débit de liaison 11 Mbps | 5x plus rapide que le 802.11b* | 10x plus rapide que le 802.11b* | 10x plus rapide que le 802.11b* | 15x plus rapide que le 802.11b* |
| Fréquence | Les appareils domestiques courants tels que téléphones sans fil et fours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz | Les appareils domestiques courants tels que téléphones sans fil et fours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz | Les appareils domestiques courants tels que téléphones sans fil et fours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz | Les appareils domestiques courants tels que téléphones sans fil et fours à micro- ondes peuvent interférer with la bande sans autorisation 2,4 GHz | Les appareils domestiques courants tels que téléphones sans fil et pours à micro- ondes peuvent interférer avec la bande sans autorisation 2,4 GHz |
| Compatibility | Compatible avec le 802.11g | Compat- ible avec : 802.11b/g | Compatible avec le 802.11b/g | Compatible avec le 802.11b/g | Compatible avec le 802.11g ou le 802.11b |
| Couver- ture* | Généralement 30 à 60 mètres à l'intérieur | Jusqu'à 120 mètres* | Jusqu'à 210 mètres* | Jusqu'à 300 mètres* | Jusqu'à 425 mètres* |
| Avantage | Ancien : technologie plus ancienne | Populaire : grande popularité pour le partage d'une connexion Internet | Meilleure couverture et débit plus rapide | Meilleure couverture avec débit plus stable | Technologie de pointe : le meilleur début et la meilleure couverture |
La portée et le débit de la connexion dépendent de l'environnement de votre réseau.
Adresse IP
L' « Adresse IP » représenté l'Adresse IP interne du Routeur. Pour accéder à l'interface de configuration avancée, entrez cette adresse IP dans la barre d'adresse de votre navigateur. Cette adresse peut être modifiée au besoin. Pour modifier l'adresse IP, entrez la nouvelle adresse IP et cliquez sur « Apply Changes [Enregistrer les Modifications] ». L'adresse IP choisie doit être une adresse IP non-acheminable. Exemples d'adresses IP non-acheminables :
192.168. x. x (ou x est un nombre compris entre 0 et 255)
10.x.x.x (ou x est un nombre compris entre 0 et 255)
Masque de sous-réseau
Certains réseaux sont beaucoup trop élargis pour permettre à tout le traffic de submerger toutes ses parties. Ces réseaux doivent être divisés en sections plus restreintes et facilement administrables : les sous-réseaux. Le masque de sous-réseau consiste en l'adresse du réseau, en plus de l'information réservée à l'identification du sous-réseau.
DNS est l'acronyme de Domain Name Server, qui se traduit par Serveur de Noms de Domaine. Un Serveur de Noms de Domaine est un serveur que l'on retrouve sur l'Internet et qui traduit les URL (Universal Resource Links), telles que www.belkin.com, en adresses IP. Cette information n'est pas requise de la plupart des FAI lors de la configuration du Routeur. Si vous êtes utilisant une connexion de type IP statique, vous pouvez avoir besoin de saisir une adresse DNS spécifique ainsi qu'une adresse DNS secondaire pour que votre connexion puisse fonctionner correctement. Si vous utilisez une connexion de type dynamique ou PPPoE, il est fort probable que vous n'ayez pas à entrer d'adresse DNS.
PppoE
La plupart des fournisseurs de services ADSL utilisent la connexion de type PPPoE. Si vous utilisez un modem ADSL pour vous brancher à Internet, votre FAI utilise probablement le protocole PPPoE pour vous relier au service.
Vous possédez une connexion PPPoE si :
- Notre FAI vous a attribué un nom d'utilisateur et un mot de passe, qui sont requis pour vous brancher à Internet.
- Notre FAI vous a fourni des logiciels tels que WinPOET et Internet300, et vous utilisez ceux-ci pour vous brancher à Internet,
- Vous devez double-cliquer une icône sur votre bureau, autre que celle de leur navigateur, pour vous brancher à Internet.
Pour configurer le Routeur selon le protocole PPPoE, entrez votre nom d'utilisateur et votre mot de passe dans les champs prévus. Après avoir entré les informations, cliquez sur « Apply Changes [Enregistrer les Modifications] »
L'indicateur d'état de l'Internet affichera « Connexion OK » si votre Routeur est configuré de façon appropriée.
Entrez les informations relatives au PPPoA dans les champs prévus, et cliquez sur « Next [Suivant] ». Cliquez sur « Apply [Appliquer] » pour que les paramètres soient pris en compte.
- Nom d'utilisateur - Entrez le nom d'utilisateur. (Fourni par votre FAI.)
- Mot de passe - Entrez votre mot de passe. (Fourni par votre FAI.)
- Entrez à nouveau le mot de passe - Confirmez le mot de passe. (Fourni par votre FAI.)
- VPI/VCI - Entrez ici vos paramètres d'identificateur de trajet virtuel (VPI) et d'identificateur de voie virtuelle (VCI). (Fourni par votre FAI.)
Déconnecter après x...
Cette fonction permet de déconnecter automatiquement le Routeur de votre FAI, lorsque celui-ci est inactif pour une période de temps déterminée. Par exemple, si vous cochez cette option et que vous mettez « 5 » dans le champ des minutes, le Routeur se déconnectera de l'Internet après 5 minutes d'inactivité Internet. Cette option doit être utilisée si vous FAI vous facture à la minute.
Canal et SSID
Pour modifier le canal d'opération du Routeur, sélectionnez le canal désiré à partir de la liste déroulante et sélectionnez votre canal. Ensuite, cliquez sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres. Vous pouvez également modifier le SSID. Le SSID est l'équivalent du nom du réseau sans fil. Vous pouvez lui donner n'importe quel nom. S'il existe d'autres réseaux sans fil dans votre environnement immédiat, vous devez donner un nom unique au réseau. Pour modifier le SSID, cliquez sur la zone SSID, puis entrez le nouveau nom. Clique. Cliquez sur « Apply Changes [Enregistrer les Modifications] » pour qu'elles soient prises en compte.
Diffusion de l'essid
Plusieurs adaptateurs réseau sans fil disponibles sur le marché à l'heure actuelle complètent une fonction appelée 'analyse du site'. Cette fonction permet de balayer l'air ambiant à la recherche de n'importe quel réseau disponible, et permet à chaque ordinateur de sélectionner automatiquement un réseau parmi ceux-ci. C'est possible lorsque le SSID de l'ordinateur est paramétré avec « TOUS ». Vootre Routeur Belkin permet le blocage de cette recherche de réseaux. Si vous désactivez la fonction « ESSID Broadcast [Diffusion d'ESSID]», le seul moyen dont dispose votre ordinateur pour se brancher au réseau est de paramétrer le SSID de celui-ci en lui donnant le nom spécifique du réseau (par exemple WLAN). Assurez-vous de connaître le SSID (nom du réseau) avant d'activer cette fonction. Il est possible de rendre presque invisible votre réseau sans fil. En désactivant l'émission du SSID, votre réseau n'apparaît pas lors de l'analyse du site. Il va de soi que désactiver la fonction de diffusion du SSID augmente le niveau de sécurité.
Chiffrement
Le chiffrement contribue à préserver la sécurité de votre réseau. Pour protégerr vos données, le Routeur utilise le « Wired Equivalent Privacy » (WEP) et le « WiFi Protected Access » (WPA). Notre Routeur présente deux niveaux de chiffrement : 64 bits et 128 bits. Le chiffrement fonctionne avec
un système de clés. La clé de l'ordinateur doit correspondre à la clé du Routeur. On peut créer une clé de deux façons. La façon la plus simple consiste à laisser le logiciel du Routeur convertir en clé une phrase de passe que vous avez entrée. Une méthode plus avancée consiste à entrer la clé manuellement.
Serveurs virtuels
Cette fonction vous permet d'acheminer, via le Routeur et vers votre réseau interne, les appels externes (Internet) de services tels qu'un serveur web (port 80), un serveur FTP (port 21) ou d'autres applications. Parce que vos ordinateurs internes sont protégés par le pare-feu, les machines provenant de l'Internet ne peuvent accéder à ceux-ci puisqu'ils sont invisibles. Si vous devez configurer la fonction de Serveur Virtuel pour une application particulière, vous devez contacter le fabricant de votre application et déterminer quels paramètres de ports sont nécessaires.
Pour entrer les paramètres manuellement, entrez l'adresse IP dans l'espace prévu pour la machine (serveur) interne, les ports public et LAN requis pour la passerelle. Sélectionnez ensuite « Enable [Activer] » et cliquez sur « Set [Établir] ». Vous pouvez uniquement faire passer un seul port par adresse IP interne. L'ouverture des ports de votre pare-feu risque de compromettre la sécurité de votre réseau. Vous pouvez rapidement activer ou désactiver cette fonction. Il est recommandé de désactiver cette fonction lorsque vous n'utilisez pas d'application spécifique.
Filtres dip des clients
Le Routeur peut être configuré de sorte à limiter l'accès de certains ordinateurs à Internet, au courrier électronique et autres fonctions réseaux, à des jours et des heures données. La restriction peut s'appliquer à un seul ordinateur, à un groupe d'ordinateurs ou à plusieurs ordinateurs.
Filtrage des adresses MAC
Le filtrage d'adresses MAC est une fonction de sécurité puissante qui vous permet de spécifier les ordinateurs autorisés à se connecter au réseau. Tout ordinateur non spécifié dans les paramètres du filtre et qui tente d'accéder au réseau se verra refuser l'accès. Lorsque vous activez cette fonction, vous devez entrer l'adresse MAC de chaque client de votre réseau, pour permettre à chacun d'accéder au réseau, ou copier l'adresse MAC en sélectionnant le nom de l'ordinateur à partir de la Liste de clients DHCP. Si vous souhaitez activer cette fonction, sélectionnez l'option Activer. Ensuite, cliquez sur « Apply Changes [Enregistrer les Modifications] » pour enregistrer les paramètres.
Zone DMZ
Si un de vos PC clients ne peut exécuter une application Internet convenablement parce qu'il se trouve derrière un pare-feu, vous pouvez modifier les restrictions en permettant l'accès à internet bidirectionnel. Cette opération peut s'avérer nécessaire si la traduction d'adresse réseau (NAT) empêche le bon fonctionnement d'applications telles que les jeux ou les vidéoconférences. Servez-vous de cette fonction au besoin. L'ordinateur placé dans la zone DMZ ne sera pas protégé contre les attaques provenant de hackers. Pour placer un ordinateur dans la zone DMZ, entrez les derniers chiffres de son adresse IP de réseau local dans le champ de saisie d'IP Statique, et cliquez sur « Apply Changes [Enregistrer les Modifications] » pour que celles-ci soient prises en compte.
Si vous n'avez qu'une adresse IP publique (WAN), vous pouvez laisser l'IP publique à « 0.0.0.0 ». Si vous utilisez plusieurs adresses IP (WAN) publiques, il est possible de sélectionner vers celle adresse IP (WAN) publique l'hôte DMZ sera dirigé. Entrez l'adresse IP (WAN) publique vers laquelle vous désirez diriger l'hôte DMZ, entrez les deux derniers chiffres de l'adresse IP de l'ordinateur hôte de la zone DMZ, CHOISSEZ Activer et cliquez sur « Apply Changes [Enregisterer les Modifications] »
Mot de passe administrateur
Le Routeur est livré SANS mot de passe défini. Si par souci de sécurité vous désirez ajouter un mot de passe, vous pouvez le configurer à partir de l'interface basée sur navigateur Web de votre Routeur. Conservez votre mot de passe dans un endroit sûr, puisque vous aurez besoin de ce mot de passe lorsque vous voudrez vous connecter au Routeur par la suite. Il est FORTEMENT RECOMMANDÉ d'ajouter un mot de passe si vous prévoyez utiliser la fonction de gestion à distance du Routeur. L'option de temporisation de la connexion vous permet de déterminer une plage horaire pendant laquelle vous pouvez être connecté à l'interface de configuration avancée du Routeur. La temporisation débute lorsqu'il n'y a plus d'activité. Par exemple, vous avez apporté des modifications au niveau de l'interface de configuration évoluée, puis vous avez quitté l'ordinateur sans cliquer sur «Logout» [Déconnexion]
En prenant pour exemple un temporisateur paramétré à 10 minutes, votre connexion prendra fin 10 minutes après votre départ. Vous devrez donc vous connecter à nouveau au Routeur pour apporter d'autres modifications. L'option de temporisation de la connexion sert à des fins de sécurité, et le paramètre par défaut est 10 minutes. À titre de remarque, un seul ordinateur à la fois peut être connecté à l'interface de configuration avancée du Routeur.
Définition d'un fuseau horaire
Le Routeur harmonise le temps en se connectant à un serveur SNTP (Simple Network Time Protocol). Ceci lui permet de synchroniser l'horloge du système avec l'Internet planétaire. L'horloge ainsi synchronisée est utilisée par le routeur pour garder un journal de connexions et pour contrôler le filtrage des clients. Sélectionnez le fuseau horaire du pays dans lequel vous résidez. Si vous résidez dans une région qui applique l'horaire d'été, cochez la case près de l'option « Enable Daylight Saving [Appliquer les horaires d'été] ». L'horloge du système peut ne pas être mise à jour immédiatement. Laissez au minimum 15 minutes au Routeur pour contacter les serveurs horaires sur Internet et obtenir une réponse.
Gestion à distance
Avant d'activer cette fonction, ASSUREZ-VOUS D'AVOIR AJOUTÉ UN MOT DE PASSE ADMINISTRATEUR. La gestion à distance vous permet d'apporter des changements aux paramètres de votre Routeur, où que vous soyez grâce à l'Internet.
L'UPnP (Universal Plug-and-Play) est une technologie qui offre un fonctionnement transparent de la messagerie vocale et vidéo, des yeux, et d'autres applications compatibles avec l'UPnP. Certaines applications nécessitent que le pare-feu du Routeur soit configuré selon certains paramètres pour fonctionner ajustement. Pour ce faire, vous nevez habituellément ouvrir des ports TCP et UDP et, parfois, définir des portes de déclenchement. Une application qui est compatible avec l'UPnP possède la capacité de communiquer avec le Routeur, lui indiquant la façon dont le pare-feu doit être configuré. Le routeur est livré avec la fonction UPnP désactivée. Si vous utilisez une application qui est compatible avec l'UPnP, et si vous désirez bénéficier des avantages de l'UPnP, vous pouvez activer la fonction UPnP. Choisissez simplement « Enable [Activer] » dans la partie « UPnP Enabling [Activation UPnP] » de la page « Utilities [Utilitaires] ». Cliquez sur « Apply Changes [Enregistrer les modifications] » pour enregistrer les modifications.
Appendice b : facteurs à considérer pour l'installation et la mise en route
Remarque : Alors que certains des objets énumérés ci-dessous peuvent affecter les performances de votre réseau, ils n’empêcheront pas son fonctionnement. Si vous croyez que votre réseau sans fil ne fonctionne pas à pleine capacité, ces solutions peuvent vous aider.
1. Choix de l'emplacement de votre routeur ou votre point d'accès sans fil
Placez votre Routeur Réseau Sans Fil (ou Point d'Accès), le centre nerveux de votre réseau sans fil, aussi près que possible du centre de la zone de couverture désirée.
Afin d'assurer une zone de couverture optimale pour vos « clients réseau » (soit les ordinateurs dotés d'une carte réseau pour ordinateur de bureau ou portable ou d'un adaptateur USB de Belkin):
- Assurez-vous que les antennes de votre routeur sans fil (ou de votre point d'accès) sont parallèles et disposées à la verticale (en pointant vers le plafond). Si votre Routeur (ou votre Point d'Accès) est posé à la verticale, essayez autant que possible de positionner les antennes de façon à ce qu'elles pointent vers le haut.
- Dans des habitations à plusieurs étages, placez le Routeur (ou le Point d'Accès) à l'étage le plus central de votre domicile. Ceci peut signifier que devrez placer le Routeur sans fil (ou le Point d'Accès) à un étage supérieur.
- Évitez de placer le Routeur (ou le Point d'Accès) près d'un téléphone sans fil 2.4 GHz.
2. Éviter les obstacles et les interférences
Évitez de placer le Routeur ou le Point d'Accès près d'un appareil émettant des ondes radio, comme un four à micro-ondes. Exemples d'objets denses pouvant empêcher la communication sans fil :
- Refrigerateurs
- Lave-linge et/ou sèche-linge
- Étagère en métal Grands aquariums
- Fenêtres teintées (contre les UV) à base de métal
Si le signal de votre réseau semble faible à certains endroits, assurez-vous qu'aucun de ces objets ne peut lui faire obstruction (entre les ordinateurs et le routeur ou le point d'accès).
3. Téléphones sans fil
Si les performances de votre réseau sans fil sont toujours affectées malgré les solutions mentionnées ci-dessus et si vous possédez un téléphone sans fil :
- Éloignez votre téléphone de votre Routeur ou votre Point d'Accès sans fil ainsi que de vos ordinateurs sans fil.
- Débranchez et retirez la batterie de tout téléphone sans fil fonctionnant sur la bande de 2.4 GHz. (Consultez la documentation accompagnant votre téléphone à cet effet.) Si ces gestes semblent résoudre le problème, c'est que votre téléphone interfère avec les signaux du réseau sans fil.
- Si votre téléphone prend en charge la sélection du canal, modifiez le canal de votre téléphone en choisissant autant que possible le canal le plus éloigné du canal de votre réseau sans fil. Par exemple, choisissez le canal 1 pour votre téléphone et modifiez le canal de votre Routeur ou de votre Point d'Accès en choisissant le canal 11. Consultez la documentation accompagnant votre téléphone pour de plus amples informations.
- Si le besoin se fait sentir, vous pouvez aussi changer votre téléphone sans fil en choisissant un téléphone à 900 MHz ou à 5 GHz.
4. Choisissez le canal le plus « faible » pour votre réseau sans fil
Dans des environnements domiciliaires ou d’entreprise rapprochés, tels que les appartements et les immeubles à bureaux, il se peut qu’un autre réseau sans fil interfère et entre en conflit avec votre réseau.
Grâce à la fonction d'analyse du site de l'Utilitaire de réseau sans fil, vous pourrez localiser d'autres réseaux sans fil disponibles (consultez le manuel de votre adaptateur sans fil), et désigner pour votre Routeur sans fil (ou Point d'Accès) un canal aussi loin que possible du canal utilisé par ces réseaux.
Essayez plusieurs canaux parmi ceux disponibles afin de déterminer la connexion la plus claire et éviter les interférences de la part de téléphones sans fil ou d'autres dispositifs sans fil se trouvant dans votre voisinage.
Pour les dispositifs de réseau sans fil d'une marque différente, utilisez la fonction d'analyse de site détaillée et consultez les informations concernant les canaux qui se trouvent dans ce manuel.
Ces solutions devraient vous permettre d'obtenir une zone de couverture maximale avec votre Routeur ou votre Point d'Accès. Si vous devez élargir leur zone de couverture, nous vous suggérons le Point d'accès/Module d'extension de Belkin.
5. Connexions sécurisées, VPN et AOL
Une connexion sécurisée est une connexion qui requiert un nom d'utilisateur et un mot de passe et qui est utilisé à où la sécurité revêt une grande importance. Parmi les connexions sécurisées :
- Les connexions de type Virtual Private Network (VPN - réseau privé virtuel), souvent utilisées pour accéder à distance à un réseau d'entreprise
- Le programme Bring your own access d'America Online (AOL) qui vous permet d'utiliser AOL via une connexion à large bande (DSL ou câble) offerte par un autre fournisseur d'accès à Internet.
- La plupart des banques en ligne
- Plusieurs sites commerciaux qui requirement un nom d'utilisateur et un mot de passe pour acceder a un compte
Les connexions sécurisées peuvent être interrompues par les paramètres de gestion de l'énergie de votre ordinateur (lorsqu'il est en état de veille). La solution la plus simple afin d'éviter cette situation est de vous reconnecter en lançant le logiciel de VPN ou d'AOL ou en vous reconnectant via le site web sécurisé.
Une solution alternative consiste à changer les paramètres de gestion de l'énergie afin qu'il ne soit plus mis en état de veille. Toutefois, cette solution peut ne pas être appropriée pour les ordinateurs portables. Pour modifier les paramètres de gestion de l'énergie de Windows, rendez-vous à « Power Options [Options d'alimentation]», dans le « Control Panel [Panneau de configuration]».
Si les difficultés reliées aux connexions sécurisées, au VPN et à AOL persistent, veillez relire les étapes 1 à 4 ci-dessus afin de vous assurer d'avoir tenté les solutions proposées.
Appendice c: tableau des paramètres internet
L'information contenue dans le tableau suivant sert de référence à propos des paramètres de connexion ADSL de votre FAI. Plusieurs FAI utilisent des paramètres différents, selon la région et l'équipement utilisé. Essayez d'abord les paramètres appropriés pour votre région. S'ils ne fonctionnent pas, communiquez avec votre FAI pour les paramètres spécifiques.
| Pays | Protocole de connexion | VPI/VCI | Encapsulation | FAI |
| Europe | ||||
| France | PPPoE | 8/35 | LLC | Divers |
| Allemagne | PPPoE | 1/32 | LLC | T-Online, divers autres |
| Pays-Bas | 1483 Bridged | 0/35 0/32 0/34 | LLC LLC LLC | BBNed, XS4all Versatel DHCP Baby XL, Tiscali (start/ Surf/ Family/ Live) |
| PPPoA | 8/48 | VC MUX | KPN, Hetnet, HCCNet, Tiscali (lite/ Basis/Plus) Wanahoo | |
| PPPoA | 0/32 | VC MUX | Versatel PPP, Zonnet | |
| PPPoE | 8/35 | LLC | Divers | |
| Belgique | PPPoA | 8/35 | LLC | Belgacom, Tiscali, Scarlet |
| Italie | PPPoE ou PPPoA | 8/35 | VC MUX | TIN |
| Espagne | PPPoE ou 1483 Bridged | 8/32 | LLC | Telefonica |
| Suède | 1483 Bridged | 3/35 | LLC | Telia |
| Royaume-Uni | PPPoA | 0/38 | VC MUX | BT, Freeserve, Tiscali, AOL* |
| Asia | ||||
| Australie | PPPoE ou PPPoA | 8/35 | LLC | Divers |
| Nouvelle-Zélande | PPPoE ou PPPoA | 0/100 | VC MUX | Divers |
| Singapour | PPPoE | 0/100 | LLC | SingNet, Pacific Internet |
Déclaration FCC
DéCLARATION DE CONFORMITE À LA RÉGEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit
F5D9630-4
auquel se réfère la présente déclaration, est conforme aux normes énoncées à l'aléna 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.
appareil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseillé d'utiliser l'appareil de manière à
Lorsqu'une antenne extérieure est raccordée à l'appareil, la placer Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.
Avertissement de la commission fédérale des communications (FCC)
L'appareil a été testé et satisfait aux limites de la classe B des appareils numériques, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.
L'appareil génère, utilise et peut irradier une énergie radiofréquence. Si cet équipement cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension, l'utilisateur est invité à tester et à corriger l'interférence en appliquant une des mesures suivantes :
- Réorienter ou changer de place l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consultant le revendeur ou un technicien en radio/TV.
Modifications
La réglementation de la FCC signe la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin Corporation, lui retire le droit d'utiliser l'appareil.
La radio sans fil de cet appareil est conforme aux normes RSS 139 & RSS 210 d'Industrie Canada. This Class B digital apparatus complies with Canadian ICES-003.
Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
C€ 0560①
Europe - prescription union européenne
Les produits radio portant le label CE 0560 ou CE alert satisfont à la directive R&TTE (1995/5/CE) établie par la Commission de la Communauté européenne.
L'accord avec cette directive implique la conformité aux normes européennes suivantes (la norme internationale équivalente est indiquée entre parenthèses).
- EN 60950 (IEC60950) - Sécurité des produits
- EN 300 328 Conditions techniques exigées pour les appareils radio
- ETS 300 826 Conditions générales en matière de compatibilité électromagnétique pour les appareils radio.
Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.
C E ①
Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur les basses tensions (72/23/EEC) publiées par la Commission de la Communauté européenne. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).
- EN 55022 (CISPR 22) - Interférences électromagnétiques EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité électromagnétique
- EN 61000-3-2 (IEC610000-3-2) - Émissions de courants harmoniques EN 61000-3-3 (IEC610000) - Fluctuations de tension et flicker
- EN 60950 (IEC60950) - Sécurité des produits
Les produits équipés de transmetteurs radio portent la marque CE 0560 ou CE alert et peuvent également afficher le logo CE.
La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarrasser de ce produit de la même façon que vos déchets ménagers. Au contraire, vous êtes responsable de l'élimination de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. La
collecte et le recyclage de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour connaître les lieux de collecte des équipements usagés aux fins de recyclage, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.
Garantie limitée à vie du produit de belkin corporation
Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avère défectueux, Belkin le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.
La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.
LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPlicitES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNée.
Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.
BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'UNE RIPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.
Certain pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.
Vous trouverez des informations techniques sur le site www.belkin.com dans la zone d'assistance technique.
Pour communiquer avec le service d'assistance technique par téléphone, veuillez composer le numéro apparaisant dans la liste ci-dessous
*Hors coût de communication nationale
Assistance technique gratuite*
AUTRICHE 08-20200766
République Tchèque 23 900 04 06
DANEMARK 70122403
FINLANDE 00800-22355460
FRANCE 08-25540026
ALLEMAGNE 0180-5005709
GRÈCE 00800-44142390
HONGRIE 06-17774906
ISLANDE 800 8534
IRLANDE 0818555006
ITALIE 02-69430251
LUXEMBOURG 3420808560
PAYS-BAS 0900-0400790
NORVÉGE 81500287
Pologne 00800-4411737
PORTUGAL 707200676
RUSSIE 4955809541
AFRIQUE DU SUD 0800-991521
ESPAGNE 902-024366
SUÉDE 07-71400453
SUSSE 08-48000219
ROYAUME-UNI 0845-6077787
www.belkin.com
Los Angeles, CA 90220-5221, États-Unis
310-898-1100
310-898-1111 Fax
Rushden, NN10 6GL, Royaume-Uni
+44 (0) 1933 35 2000
+44 (0) 1933 31 2000 Fax
1119 PH Schiphol-Rijk, Pays-Bas
+31 (0) 206547300
+31 (0) 20 654 7349 Fax
- Reliez vos ordinateurs en réseau et partagez votre connexion internet ADSL
- Table des matières
- Les avantages d'un réseau domestique
- Les avantages d'un réseau sans fil à domicile de belkin
- Contenu de l'emballage
- Configuration requise
- Paramètres internet
- Voyant alimentation
- Témoins de l'état du LAN
- Témoins d'état WLAN
- Témoin ADSL
- Témoin internet
- Ligne ADSL
- Ports ethernet
- Bouton de réinitialisation
- Réinitialisation du routeur
- Rétablissement des paramètres par défaut
- Prise d'alimentation
- Emplacement de votre routeur
- Branchement de vos ordinateurs
- Branchement de l'adsl
- Mise en marche du routeur
- Configuration manuelle des paramètres réseau sous windows XP, 2000 ou NT
- Configuration manuelle des adaptateurs réseau sous windows 98SE ou me
- Configuration manuelle des paramètres réseau sous mac OS jusqu'à 9. x
- Configuration manuelle des adaptateurs réseau sous mac OS x
- Internet explorer 4.0 ou version ultérieure
- Netscape navigator 4.0 ou version ultérieure
- Lancement de l'assistant
- Faites la reconnaissance avec l'interface-utilisateur basée sur navigateur web
- Raccourcis de navigation
- Bouton accueil
- Bouton aide
- Bouton connexion/déconnexion
- Indicateur de l'état de l'internet
- Paramètres LAN
- Fonctions
- Paramètres internet
- Information sur la version
- Modification des paramètres de réseau local (LAN)
- Adresse IP
- Masque de sous-réseau
- Serveur DHCP
- Réserve IP
- Durée d'autorisation
- Nom de domaine local
- Liste de clients DHCP
- Internet/wan
- Type de connexion
- Configuration de votre connexion de type ppPoE ou ppPoA
- Configuration de votre type de connexion avec IP dynamique (1483 bridged)
- Réglage du type de connexion FAI comme ' IP fixe ' (ipoa)
- Configuration de votre connexion à modem uniquement (déactivation du partage de l'internet)
- Paramètres DNS (domain name server - serveur de nom de domaine)
- Utilisation du serveur DNS dynamique
- Configuration du client DNS dynamique du routeur
- Sans fil
- Modification du canal
- Modification du nom du réseau sans fil (SSID)
- Utilisation de la fonction de diffusion ESSID
- Utilisation de la fonction de commutation entre les modes sans fil
- Switch en mode protégé
- Protection de votre réseau wi-fi
- WEP 64 bits
- WEP 128 bits
- Clés de chiffrement
- Utilisation d'une clé hexadécimale
- Wpa-personal (PSK)
- WPA-Enterprise (RADIUS)
- Partage des clés réseau
- Modification des paramètres de sécurité sans fil
- Chiffrement WEP 64 bits
- Chiffrement WEP 128 bits
- Configuration du WPA
- Configuration wpa-personal (PSK)
- Configuration des paramètres wpa-enterprise (RADIUS)
- Configuration requise pour le WPA2
- Configuration WPA2-Personal (PSK)
- Configuration des paramètres wpa-eenterprise (RADIUS)
- Configuration de votre adaptateur réseau pour utilisation de la fonction de sécurité
- Connexion de votre ordinateur à un réseau sans fil utilisant une clé WEP 64 ou 128 bits :
- Connexion de votre ordinateur à un réseau sans fil utilisant le wpa-psk (sans serveur)
- Connexion de votre ordinateur à un réseau sans fil utilisant le WPA (avec serveur radius)
- Configuration du wpa/wpa2 pour cartes réseau sans fil pour ordinateurs de bureau ou portable (autres que belkin)
- Configuration de l'utilitaire réseau sans fil de windows XP pour l'utilisation du wpa/wpa2-psk
- Pont sans fil
- Pare-feu
- Choix d'une application
- Saisie manuelle des paramètres du serveur virtuel
- Filtres dip des clients
- Filtrage des adresses MAC
- DMZ (zone démilitarisée)
- Blocage du ping ICMP
- Redémarrer le routeur
- Redémarrer le routeur pour rétablir le fonctionnement normal
- Rétablir les paramètres par défaut du constructeur
- Enregistrer/sauvegarder les paramètres actuels
- Rétablir les paramètres précédents
- Mise à jour du micrologiciel
- Mise à jour du micrologiciel du routeur
- Paramètres du système
- Entrer ou modifier le mot de passe administrateur
- Modification du début de temporisation de la connexion
- Définition d'un fuseau horaire
- Activer la gestion à distance
- Solution :
- Est-ce que le nom de votre réseau apparait dans la liste des réseaux disponibles?
- Solution
- Systèmes d'exploitation pris en charge :
- Pour activer le wpa-psk (sans serveur)
- Quelle est la différence entre 802.11b, 802.11g, g+ MIMO et pre-n?
- Adresse IP
- Masque de sous-réseau
- PppoE
- Déconnecter après x...
- Canal et SSID
- Diffusion de l'essid
- Chiffrement
- Serveurs virtuels
- Zone DMZ
- Mot de passe administrateur
- Gestion à distance
- Appendice b : facteurs à considérer pour l'installation et la mise en route
- Choix de l'emplacement de votre routeur ou votre point d'accès sans fil
- Éviter les obstacles et les interférences
- Téléphones sans fil
- Choisissez le canal le plus « faible » pour votre réseau sans fil
- Connexions sécurisées, VPN et AOL
- Appendice c: tableau des paramètres internet
- Déclaration FCC
- Avertissement de la commission fédérale des communications (FCC)
- Modifications
- Europe - prescription union européenne
- Garantie limitée à vie du produit de belkin corporation
- Assistance technique gratuite*
Marque : BELKIN
Modèle : F5D9630
Catégorie : Routeur
