2-IN-1 HUB - Hub USB BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB 2.0 2-en-1
Marque	BELKIN
Modèle	2-IN-1 HUB (F5U706)
Nombre de ports USB	7 ports en voie descendante (3 fixes + 4 détachables)
Vitesse de transmission	480 Mb/s (USB 2.0 haut débit), compatible USB 1.1 (12 Mb/s)
Alimentation	Adaptateur secteur 5V CC, 3,8 A (prise 3,5x1,3x9,5 mm, polarité positive)
Mode d'alimentation	Autonome (auto-alimenté, permet la cascade)
Systèmes d'exploitation compatibles	Windows 98 SE, Me, 2000, XP, Vista
Plug-and-Play	Oui, prise en charge du branchement à chaud
Connecteur rotatif	Oui, sur le hub détachable pour un accès facile aux ports adjacents
Température de fonctionnement	5 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Matériau du boîtier	ABS
Contenu de l'emballage	Hub 2-en-1, adaptateur secteur, câble USB, manuel d'utilisation
Indicateur LED	Éteint : non opérationnel ; Vert : opérationnel
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni de produits abrasifs.
Consignes de sécurité	Usage en intérieur uniquement. Ne pas exposer à l'humidité. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente en cas de problème.
Certifications	USB-IF, FCC, CE

FOIRE AUX QUESTIONS - 2-IN-1 HUB BELKIN

Combien de ports USB le hub 2-en-1 offre-t-il ?

Le hub dispose de 7 ports USB 2.0 : 3 ports sur la base fixe et 4 ports sur la partie détachable.

Le hub est-il compatible avec les périphériques USB 1.1 ?

Oui, il est rétrocompatible avec les périphériques USB 1.1, mais la vitesse sera limitée à 12 Mb/s.

Comment installer le hub 2-en-1 ?

Branchez l'adaptateur secteur, connectez le câble USB à l'ordinateur, puis branchez les périphériques. Windows détectera automatiquement le hub et installera les pilotes nécessaires.

Puis-je utiliser le hub sans l'adaptateur secteur ?

Oui, pour des périphériques à faible consommation, mais il est recommandé d'utiliser l'adaptateur secteur pour une alimentation stable, surtout avec plusieurs périphériques.

Le hub fonctionne-t-il avec macOS ?

Le hub est conçu pour Windows, mais il peut fonctionner avec macOS grâce au support natif de l'USB 2.0. Aucun pilote supplémentaire n'est généralement nécessaire.

Que signifie la LED sur le hub ?

La LED verte indique que le hub est opérationnel. Si elle est éteinte, le hub n'est pas alimenté ou ne fonctionne pas.

Puis-je connecter plusieurs hubs en cascade ?

Oui, le hub est auto-alimenté et permet la cascade. Vous pouvez connecter jusqu'à 127 périphériques USB via un seul port de l'ordinateur.

Le hub est-il compatible avec l'USB 3.0 ?

Le hub est USB 2.0, donc les périphériques USB 3.0 fonctionneront à la vitesse USB 2.0 (480 Mb/s). Pour des vitesses USB 3.0, un hub USB 3.0 est nécessaire.

Comment nettoyer le hub ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager l'appareil.

Que faire si mon ordinateur ne reconnaît pas le hub ?

Vérifiez que l'adaptateur secteur est branché et que le câble USB est bien connecté. Essayez de réinstaller les pilotes USB ou de brancher le hub sur un autre port. Si le problème persiste, contactez le support.

MODE D'EMPLOI 2-IN-1 HUB BELKIN

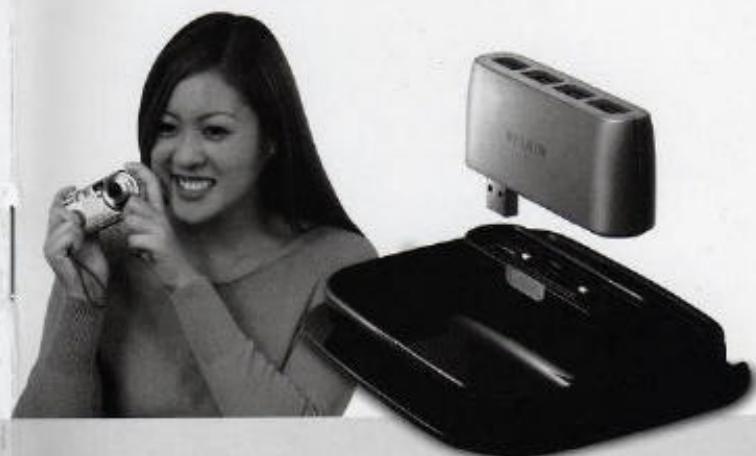

Félicitations et merci d'avoir choisi le Hub 2-en-1 (le hub). Ce nouveau design vous offre deux hubs USB ultra-rapides en un : une base stable et un hub de voyage. La base à 3 ports se connecte à votre gros équipement fixe comme les imprimantes et disques durs. La partie mobile, le hub à 4 ports se compose comme point de connexion pour toute souris, lecteur MP3, appareil-photo et lecteurs flash. Vous pouvez facilement l'emporter en voyage, il vous suffit de le brancher au port USB de leur ordinateur portable lorsque vous en avez besoin. Un connecteur rotatif permet de libre accès aux ports adjacent.

Le hub est équipé de sept ports USB en voie descendante qui offrent une connectivité descendante et Plug-and-Play avec tous les périphériques USB, y compris des périphériques USB 1.1 (à faible et à plein débit) ainsi que des périphériques USB 2.0 (ou haut débit). Le hub est auto-alimenté, ce qui permet le branchement de périphériques en cascade avec d'autres hubs. Cela signifie qu'il est possible de relier jusqu'à 127 périphériques USB à un seul port. Avec Hub 2-en-1, libérez votre ordinateur et votre portable des limites de ports.

F5U706ea

Caractéristiques

• Compatible avec la Specification Universal Serial Bus 2.0 (débits de données 1,5/12/480 Mb/s) Retro-compatible avec la norme Universal Serial Bus 1.1 (débits de données 1,5/12 Mb/s)
• Compatible avec Windows® 98 SE, Me, 2000, XP et VistaTM
• Approuvé par l'USB Implementers Forum (USB-IF)
• Prise en charge des spécifications Plug-and-Play
• Prise en charge du branchement à chaud des périphériques USB Sept ports en voie descendante à 480 Mb/s Hub detachable 4 ports Hub fixe 3 ports avec vide-poches
• Connecteur relatif sur le hub detachable

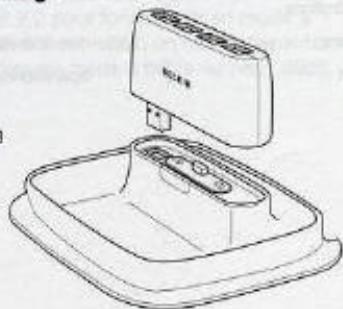

Contenu de l'emballage

Hub 2-en-1 Adaptateur secteur CA Manuel de l'utilisateur Cable périphérique USB

Caractéristiques techniques

Ports en voie ascendante : 1

Ports en voie descendante : 7

Tension par port: CC+5V

intensité par port : 500 mA (max)

Mode d'alimentation Autonome

Température de fonctionnement: 5 °C - 40 °C

Température de stockage: -20°C - 60°C

Boitier: ABS

Alimentation :

CC 5V, 3,8A

Taille de la prise 3,5x1,3x9,5mm

Polarité de la prise : polarité positive sur la broche centrale

Couleurs du temps d'alimentation principal

Définitions

Étant : non opérationnel

Vert : opérationnel

Installation

1. Si votre ordinateur est en marche, Windows détecte votre hub et installe le pilote nécessaire.

Remarque importante : les pilotes USB 2.0 à haut débit du hub sont fournis avec la plupart des cartes de mise à niveau PCI USB 2.0 et sont pré-installées avec les pilotes des cartes PCI. Si vous avez acheté une carte de mise à niveau avant la prise en charge officielle USB à haut débit, veuillez prendre contact avec le fabricant de votre carte PCI pour obtenir un pilote USB 2.0 à jour. Le pilote USB 2.0 Belkin prend en charge toutes les cartes d'autres fabricants basées sur le contrôle hôte NEC, à l'exception d'Adaptec.

1. Branchez le connecteur USB-A du périphérique USB ou d'un autre hub sur l'un des ports en voie descendante du hub.

Remarque importante: si vous débranchez et rebranchez un périphérique sur un autre port du hub, vous devrez peut-être réinstaller les pilotes USB de ce périphérique.

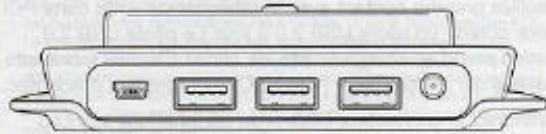

Installation

Remarque importante: ne branche pas de périhérique USB sur le hub avant qu'il ne vous soit indiqué de le faire à l'étape 4 de cette procédure d'installation.

1. Branchez l'adaptateur secteur sur une prise murale ou un parafoudre. Branchez la fiche CC sur la prise d'alimentation correspondante à l'arrête du hub.

1. Branchez l'extrémité plate du câble USB fourni sur le port en voie descendante de votre ordinateur ou d'un autre hub. Ensuite, branchez le connecteur mini-USB du câble sur le port en voie ascendante à l'arrête du hub.

Remarque importante: le hub doit être connecté à un hôte compatible USB 2.0 pour fonctionner en mode à haut débit (480 Mb/s). S'il est relié à un hôte compatible USB 1.1, il fonctionnera en mode à faible ou plein débit (1,5/12 Mb/s).

Declaration de conformite a la réglementation FCC en matière de compatibilé electromagnétique

Belk International, Inc., dont le siège social est situé 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que le produit :

F5U706

auxquels se réfère la présente déclaration : est conforme aux normes énoncées à l'article 15 de la réglementation FCC. Le fonctionnement est assuré aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accorder toute interdiction vague, y compris les interférences pouvant entraîner un fonctionnement non désigné. Cet appareil est réservé à un usage en intérieur. Dans certains pays, toute utilisation en extérieur constitue une infraction et peut exposer l'utilisateur à des sanctions légales.

Déclaration de conformité CE

Nous, Berlin International, Inc., déclarons sous notre seule responsabilité que le produit FSU706, auquel se rapporte la présente déclaration, est conforme à la norme sur les émissions EN5022:1998. Ce(s) B, à la norme EN50081-1 et à la norme EN50082-1:1992 sur l'immunité.
