WIRELESSBRIDGE - Réseau sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pont sans fil (Wireless Bridge)
Marque	Belkin
Modèle	WIRELESSBRIDGE (compatible F5D7230-4, F5D7130)
Catégorie	Réseau sans fil
Dimensions (approx.)	150 x 110 x 30 mm
Poids (approx.)	200 g
Alimentation	Adaptateur secteur 5V DC, 2A
Fréquence	2,4 GHz (bande 802.11g)
Débit maximal	54 Mbps
Portée intérieure	15 à 45 mètres
Fonctions principales	Pontage sans fil entre routeur et point d'accès, extension de portée, ajout de segment réseau sans câble
Configuration requise	Navigateur web, adresse IP 192.168.2.1 pour routeur
Adresse MAC (WLAN)	Commence par 0030BD (sur étiquette)
Vérification de connexion	Test PING vers 192.168.2.254 (point d'accès)
Compatibilité	Windows 98/Me/2000/NT/XP, Mac OS (utilitaire PING requis)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contactez le SAV Belkin
Température de fonctionnement	0°C à 40°C
Humidité	10% à 90% (sans condensation)
Informations générales	Ne fonctionne qu'avec les modèles Belkin spécifiques (F5D7230-4, F5D7130) ; firmware requis v1.01.08 ou ultérieure

FOIRE AUX QUESTIONS - WIRELESSBRIDGE BELKIN

Qu'est-ce que le pontage sans fil ?

Le pontage sans fil est un mode qui permet à un routeur sans fil de se connecter directement à un point d'accès secondaire. Cela permet d'étendre la portée du réseau ou d'ajouter un segment réseau sans utiliser de câbles. Il fonctionne uniquement avec les modèles Belkin F5D7230-4 et F5D7130.

Quels sont les modèles compatibles avec le pont sans fil ?

Les modèles compatibles sont le routeur Belkin F5D7230-4 et le point d'accès F5D7130. Les versions de firmware doivent être 1.01.08 ou ultérieure.

Comment configurer le pont sans fil ?

Accédez à l'interface de configuration avancée du routeur via 192.168.2.1. Dans le menu, cliquez sur 'Wireless Bridge', cochez 'Enable ONLY specific Access Points to connect', puis entrez l'adresse MAC WLAN du point d'accès (commençant par 0030BD) dans le champ AP1. Cliquez sur 'Apply Changes'.

Où trouver l'adresse MAC du point d'accès ?

L'adresse MAC WLAN se trouve sur l'étiquette située sous le point d'accès. Elle commence par 0030BD et est suivie de six caractères.

Comment vérifier que le pont est bien établi ?

Effectuez un test PING depuis un ordinateur Windows. Ouvrez une fenêtre de commande (CMD) et tapez PING 192.168.2.254. Si vous recevez quatre réponses 'Reply from...', le pont fonctionne.

Le pont sans fil fonctionne-t-il avec d'autres marques ?

Non, le pontage sans fil n'est pris en charge qu'entre le routeur Belkin F5D7230-4 et le point d'accès Belkin F5D7130. Les autres marques ne sont pas compatibles.

Quelle est la portée maximale du pont sans fil ?

La portée intérieure typique est de 15 à 45 mètres, selon les obstacles et l'environnement.

Puis-je connecter un switch ou un hub au point d'accès ?

Oui, en branchant un switch réseau ou un hub au port RJ45 du point d'accès, vous pouvez ajouter un segment réseau filaire tout en bénéficiant du pont sans fil.

Quel canal utiliser pour le pont sans fil ?

Le canal du point d'accès doit être identique à celui du routeur. Par défaut, les deux sont réglés sur le canal 11. Si vous l'avez modifié, assurez-vous qu'ils correspondent.

Que faire si le test PING échoue ?

Vérifiez que le point d'accès est allumé et à portée, que l'adresse MAC est correcte et que les canaux correspondent. Assurez-vous également que le firmware est à jour (v1.01.08+).

MODE D'EMPLOI WIRELESSBRIDGE BELKIN

L'aspect et la convivialité de ce nouveau microprogramme ont été modifiés. Bien que l'aspect graphique de l'interface utilisée soit différent, le fonctionnement demeure le même.

Documentation sur la nouville fonction évoluée

Pont Sans Fil

Votre nouveau microprogramme possède une fonction évolutive supplémentaire, soit le pontage sans fil.

Le pontage sans fil ne fonctionne qu'avec les modèles suivants :

F5D7230-4 Routeur de passerelle câble/ADSL sans fil 54g

F5D7130 Point d'accès réseau sans fil 54g

Les versions suivantes du microprogramme doivent être installées sur le point d'accès (PA) et le routeur pour assurer un fonctionnement adéquat :

F5D7230-4: Version 1.01.08 ou ultérieure

F5D7130-4: Version 1.01.08 ou ultérieure

Qu'est-ce que le pontage sans fil ?

Un pont sans fil est en quelque sorte un « mode » sous lequel un routeur sans fil peut se connecter directement à un point d'accès secondaire. Prenez note que vous pouvez établir un pont uniquement entre votre Routeur Sans Fil 54 g (Modèle F5D7230-4) et un Point d'Accès Sans Fil 54g (F5D7130). Le pontage avec d'autres marques de points d'accès n'est pas pris en charge pour le moment. Vous pouvez utiliser le pontage pour étendre la portée de votre réseau sans fil, ou pour ajouter une extension supplémentaire à votre réseau, ailleurs dans votre bureau ou à votre domicile, et ce sans utiliser de câblage.

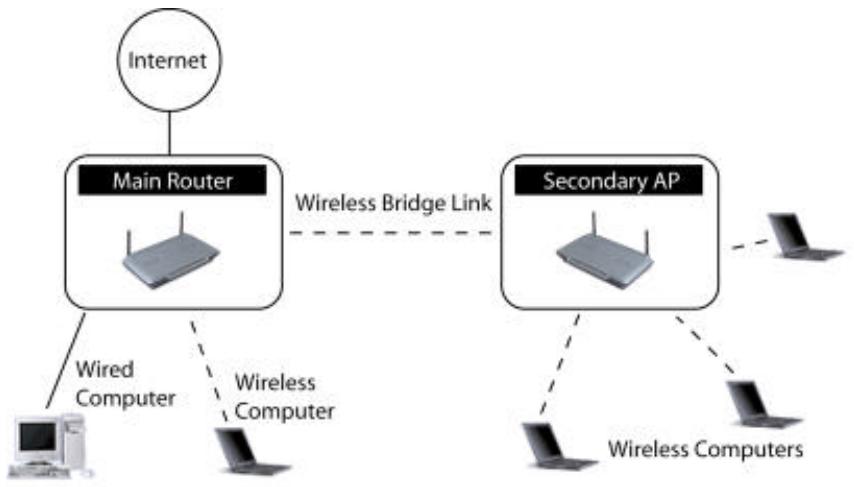

Étendre la portée

Étendre la portée vous permettra d'augmenter la zone de couverture sans fil, à votre bureau ou à votre domicile. L'exemple ci-dessous illustre comment vous pouvez utiliser le pontage pour étendre la portée de votre réseau sans fil. Dans cet exemple, le routeur est configuré de telle sorte qu'il puisse se connecter à un point d'accès situé dans une autre zone. Les ordinateurs portables peuvent se déplacer librement entre les deux zones de couverture sans fil.

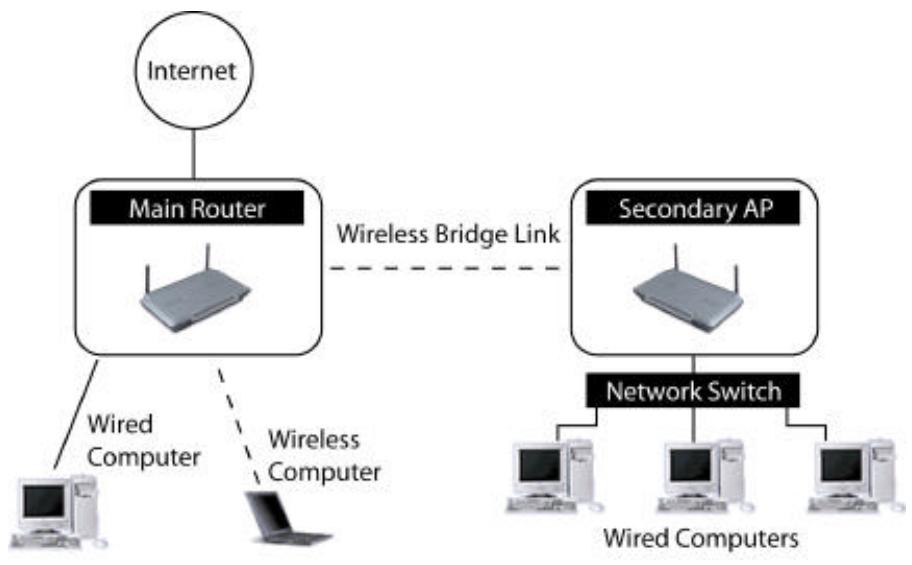

Ajouter un autre segment de réseau sans fil

Établir un pont entre un point d'accès et votre routeur sans fil vous permettra aussi d'ajouter un autre segment de réseau sans utiliser de cables. En branchant un switch réseau ou un hub au port RJ45 du point d'accès, vous permettrez aux ordinateurs reliés au switch d'accéder au reste du réseau.

Établir un pont entre votre routeur sans fil et un point d'accès secondaire

La création d'un point entre votre routeur et un point d'accès secondaire nécessite que vous accédiez à l'Utilitaire de Configuration Avancée du routeur, et que vous entriez l'adresse MAC du point d'accès dans la case appropriée. Il existe aussi quelques autres prérequis. Assurez-vous de suivre attentivement les étapes ci-dessous.

1. Configurez votre point d'accès de façon à ce que le canal de celui-ci soit identique à celui du routeur. Le paramètre par défaut du canal du routeur et du point d'accès est 11. Si vous n'avez jamais modifié le canal, vous n'avez pas besoin de faire quoi que ce soit.
2. Recherchez l'adresse MAC du point d'accès sur l'étiquette située sous le point d'accès. Il y a deux adresses MAC sur l'étiquette. Vous aurez besoin de l'adresse MAC appelée « WLAN MAC Address ». Cette adresse MAC commence par 0030BD et se poursuit avec 6

autres chiffres ou lettres. (0030BD-XXXXXX). Écrire l'adresse MAC ci-dessous. Passez à l'étape suivante.

1. Placez le point d'accès secondaire à l'intérieur de la portée de fonctionnement du routeur, et près de la zone à laquelle vous désirez étendre la portée ou ajouter un segment de réseau. La portée à l'intérieur peut aller de 15 à 45 mètres.
2. Branchez l'alimentation de votre point d'accès. Veillez à ce que votre point d'accès soit allumé, et passez à l'étape suivante.
3. À partir d'un ordinateur déjà relié au routeur, accédez à l'interface de configuration avancée en ouvrant votre navigateur. Dans la barre d'adresse, entrez « 192.168.2.1 », sans les « WWW » ou « http:// » devant les chiffres. Remarque : Si vous avez modifié l'adresse IP de votre routeur, veuillez utiliser cette adresse IP.

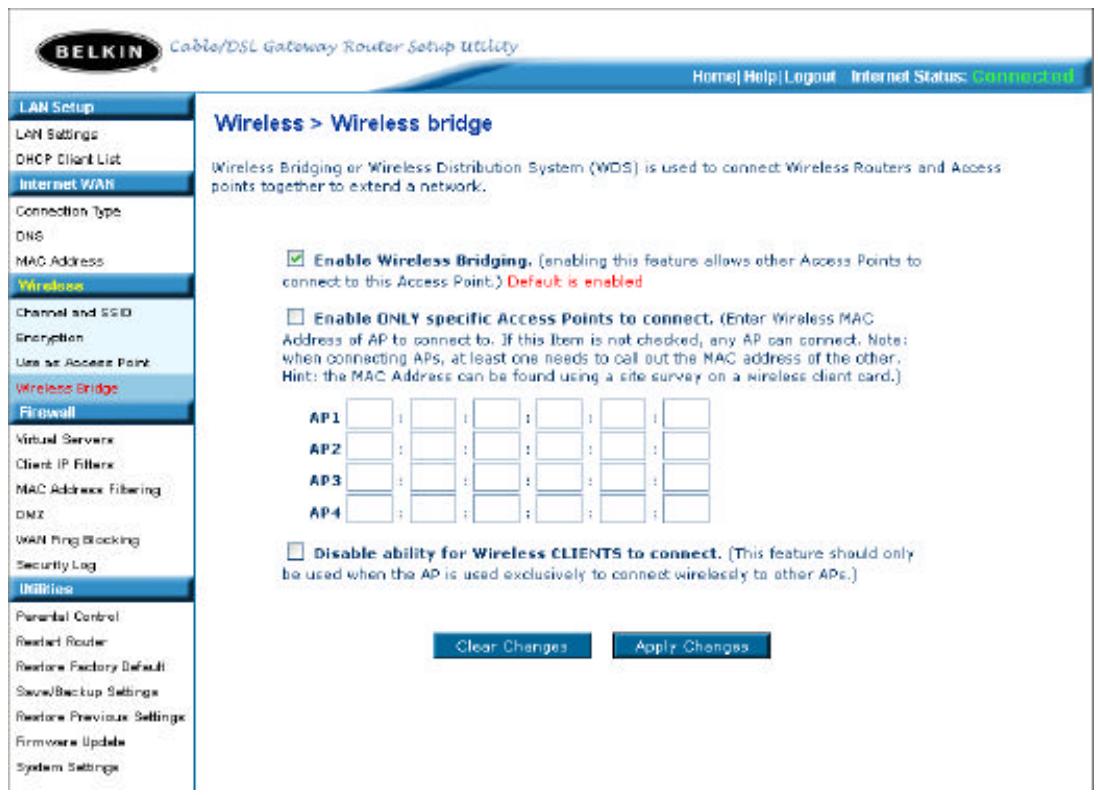

4. Dans la fenêtre de votre navigateur apparaîtra l'interface utilisée du routeur. Cliquez sur "Wireless Bridge" (Pont Sans Fil) (1) à gauche de l'écran. Vous verrez l'écran suivant.

1. Cochez la case « Enable ONLY specific Access Points to connect » (N'autoriser la connexion qu'à des Points d'Accès spécifiques SEULEMENT) (2)
2. Dans le champ appelé AP1, (3) entrez l'adresse MAC de votre point d'accès secondaire. APRÈS avoir entré l'adresse, cliquez sur « Apply Changes » (Appliquer les modifications).
3. Le pont est maintenant établi.

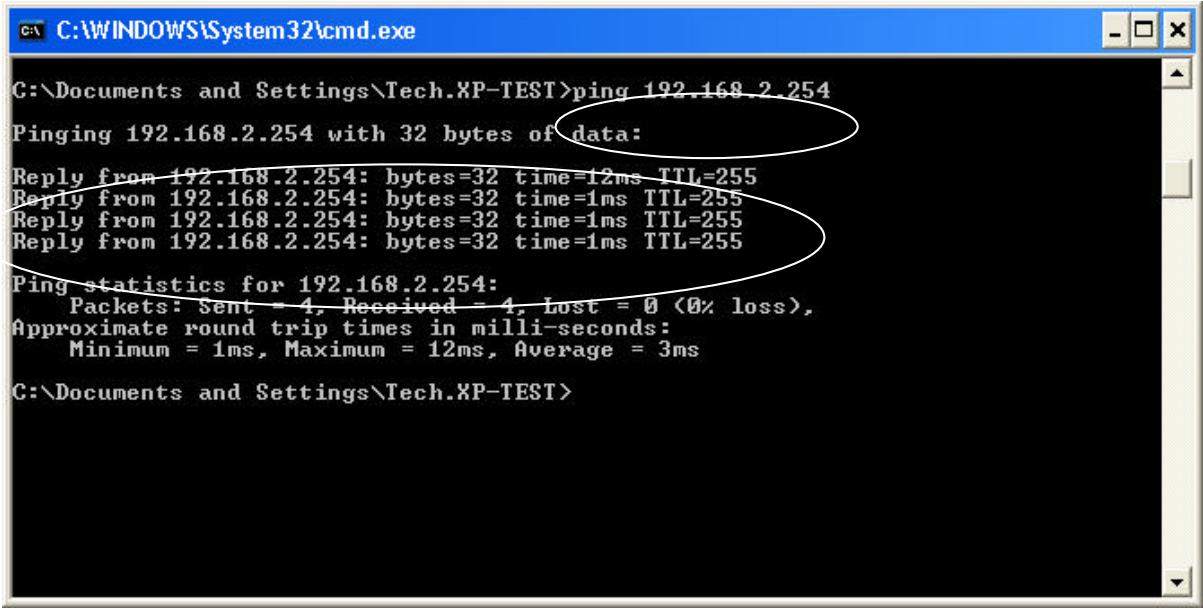

Vérification du pont sans fil

Vous pouvez vérifier le bon fonctionnement de votre pont sans fil en effectuant un simple test de PING. Vous devez un ordinateur fonctionnant sous Windows 98, 98SE, Me, 2000, NT ou XP. Si vous utilisez Mac OS, vous devrez vous procurer un utilitaire de PING. Si vous utiliserez un autre système d'exploitation, vous devrez probablement vous procurer un utilitaire de PING, mais il peut aussi y en avoir un déjà intégré au système. Les instructions suivantes se rapportent au système d'exploitation Windows, mais la même méthode peut être utilisée sous d'autres systèmes d'exploitation possédant un utilitaire de PING.

1. Ouvrez une fenêtre de commande. Cliquez sur « Start » (Démarrer), puis sur « Run » (Exécuter). Sous Windows 98, 98SE et Me, tapez le mot « Command » dans le champ « Run » (Exécuter). Sous Windows 2000, NT ou XP, tapez « CMD ». Ceci ouvrira une fenêtre de commande sur votre bureau.
2. Dans la fenêtre de commande, entrez « PING 192.168.2.254 », soit l'adresse IP du point d'accès secondaire. Si vous avez modifié l'adresse IP du point d'accès, utilisez celle-ci.

1. Si tout fonctionne, vous devriez voir « Reply from 192.168.2.254: bytes=32 time=12ms TTL=255 » quatre fois à l'écran. Le test est terminé.
