F5D7630 - Routeur BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modem routeur ADSL
Marque	BELKIN
Modèle	F5D7630
Connectivité sans fil	Wi-Fi 802.11g (jusqu'à 54 Mbps)
Ports Ethernet	4 ports RJ45 (10/100 Mbps)
Port ADSL	1 port RJ11
Protocoles WAN supportés	PPPoE, PPPoA, ATM (VPI/VCI 8/35 ou 8/36)
Sécurité	Pare-feu intégré, filtrage MAC, filtrage IP, WEP, WPA
Alimentation	Adaptateur secteur 220 V, 50 Hz
Indicateurs lumineux	PWR, SYN, DATA, WLAN, LAN 1-4 (vert)
Configuration	Interface web via http://192.168.2.1
Dimensions (estimation)	150 x 100 x 30 mm
Poids (estimation)	200 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité d'utilisation	Ne pas obstruer les ouïes de ventilation. Éviter l'exposition à l'humidité.
Pièces détachées / réparabilité	Bouton Reset accessible ; assistance téléphonique (numéro vert 00800 223 554 60).

FOIRE AUX QUESTIONS - F5D7630 BELKIN

Comment connecter le modem routeur à l'ADSL ?

Branchez le câble téléphonique (RJ11) sur le port ADSL du routeur. Connectez l'alimentation secteur. Les diodes PWR, SYN et WLAN doivent s'allumer. Si la diode SYN reste éteinte, vérifiez la ligne ADSL auprès de votre FAI et le câblage.

Comment accéder à l'interface de configuration du routeur ?

Ouvrez un navigateur (Internet Explorer) et tapez l'adresse http://192.168.2.1 dans la barre d'adresse. Si cela ne fonctionne pas, allez dans Démarrer > Exécuter et tapez la même adresse. Aucun mot de passe n'est requis par défaut.

Que faire si je n'arrive pas à accéder à l'interface (192.168.2.1) ?

Vérifiez que votre carte réseau est en configuration IP automatique (Démarrer > Panneau de configuration > Connexions réseau > Propriétés TCP/IP > Obtenir une adresse IP automatiquement). Désactivez tout pare-feu logiciel (Norton, ZoneAlarm, etc.) qui pourrait bloquer la communication. Si le problème persiste, effectuez un reset du routeur (appuyez 10 secondes sur le bouton Reset à l'arrière avec un trombone).

Comment configurer la connexion Internet avec mon FAI ?

Dans l'interface, allez dans Internet WAN > Type de connexion. Sélectionnez le protocole (PPPoE, PPPoA ou ATM) selon votre FAI. Entrez le nom d'utilisateur et le mot de passe fournis par votre FAI. Réglez 'IDLE time minute' à 0 pour rester connecté en permanence. Validez avec 'Enregistrer les paramètres'. Après 1 minute, la diode DATA doit s'allumer.

Comment connecter un ordinateur en Wi-Fi ?

Activez le Wi-Fi sur votre ordinateur. Recherchez les réseaux sans fil et sélectionnez le réseau nommé 'belkin54g'. Aucun mot de passe n'est configuré par défaut. Une fois connecté, vous aurez accès à Internet si le routeur est correctement configuré.

Que signifie chaque diode sur la façade ?

PWR : l'alimentation fonctionne. SYN : synchronisation ADSL établie. DATA : connexion Internet active. WLAN : Wi-Fi activé (clignote lors d'échanges). LAN 1-4 : un périphérique est connecté sur le port Ethernet correspondant.

Comment rétablir les paramètres d'usine ?

Si vous avez perdu l'accès à l'interface ou si la configuration est erronée, appuyez sur le bouton Reset à l'arrière du routeur pendant environ 10 secondes avec un trombone. Tous les paramètres seront effacés et le routeur redémarrera avec les réglages par défaut.

J'ai une adresse IP en 169.254.x.x, que faire ?

Cela signifie que votre ordinateur n'a pas reçu d'adresse IP du routeur. Vérifiez que votre carte réseau est en mode DHCP (IP automatique). Désactivez tout pare-feu et assurez-vous qu'aucun pont réseau n'est actif (Démarrer > Panneau de configuration > Connexions réseau). Si besoin, réinitialisez le routeur.

Puis-je utiliser des DNS personnalisés ?

Oui, après la configuration, dans l'interface allez dans Internet WAN > DNS. Décochez 'Automatic from FAI' et saisissez les adresses DNS de votre choix (ex : DNS de votre FAI ou publics comme 8.8.8.8). Validez par 'Enregistrer les modifications'.

Comment contacter le support technique ?

Vous pouvez appeler le numéro vert 00800 223 554 60. Avant d'appeler, allumez tous les ordinateurs de votre réseau et préparez-vous à suivre les instructions du technicien.

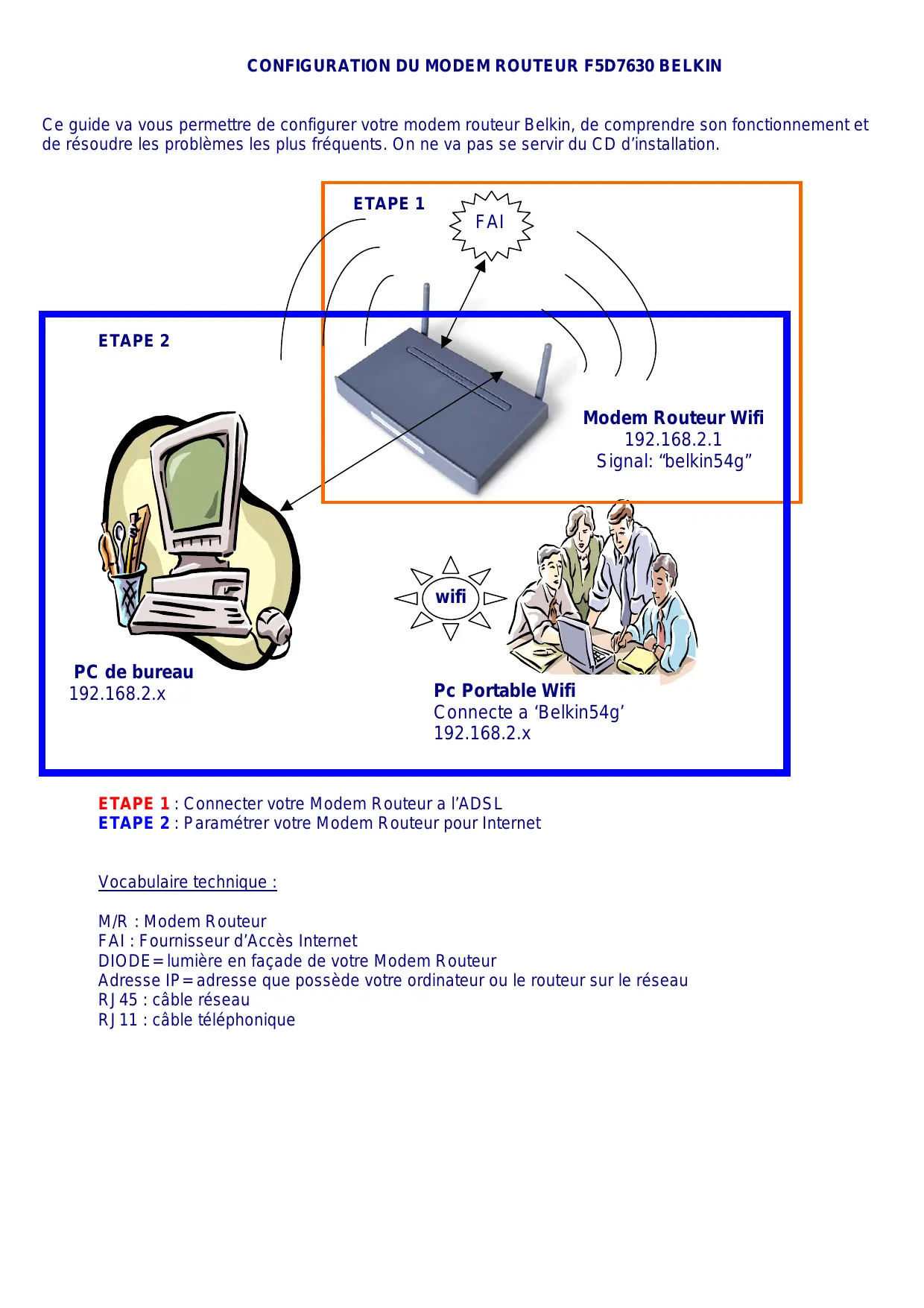

MODE D'EMPLOI F5D7630 BELKIN

Ce guide va vous permettre de configurer votre modem routeur Belkin, de comprendre son fonctionnement et de résoudre les problèmes les plus fréquents. On ne va pas se servir du CD d'installation.

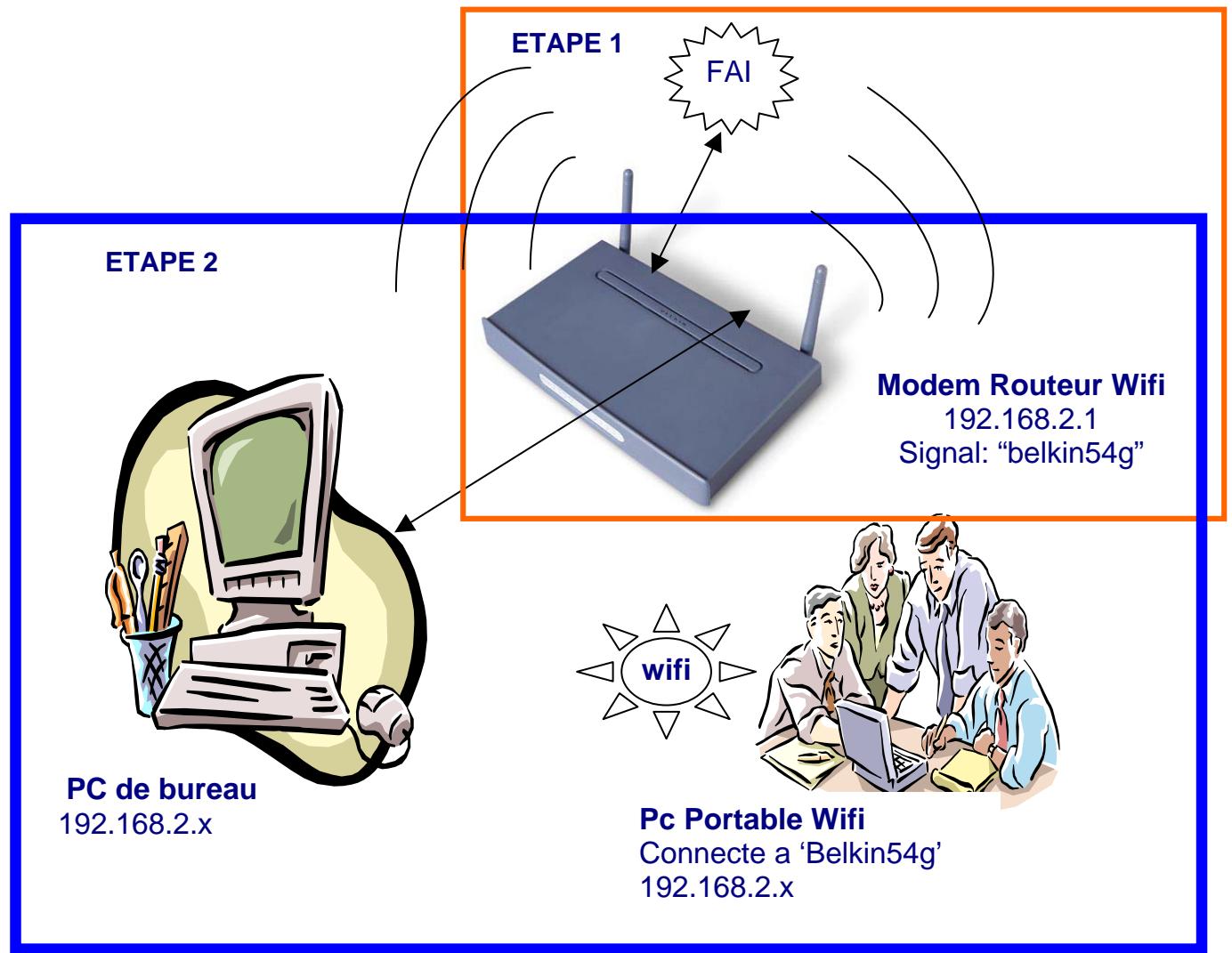

ETAPE 1 : Connecter votre Modem Routeur a l'ADSL

ETAPE 2 : Paramétrer votre Modem Routeur pour Internet

Vocabulaire technique :

M/R: Modem Routeur

FAI: Fournisseur d'Accès Internet

DIODE = lumière en façade de votre Modem Routeur

Adresse IP = adresse que possède votre ordinateur ou le routeur sur le réseau

RJ45: câble réseau

RJ11: câble téléphonique

ETAPE 1 : Connectez votre modem routeur (m/r) a l'adsl

Pour l'instant vous n'avez pas besoin de connecter vos PC au M/R (Modem Routeur)

Branchez votre modem routeur au secteur (alimentation 220V). La diode PWR et WLAN s'allument. Branchez la prise ADSL (câble téléphonique) sur le port ADSL/RJ11. La diode SYN s'allume.

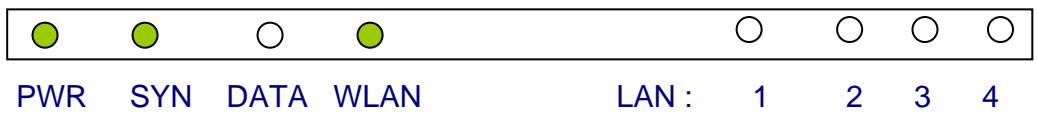

Façade avant du M/R après avoir connecté l'ADSL :

PWR: Power (l'alimentation secteur fonctionne correctement)

SYN: Synchronisation (le modem reçoit un signal ADSL de votre FAI)

DATA: Elle s'allume lorsque le M/R est configuré correctement avec votre nom d'utilisateur et votre mot de passe

WLAN: Wi-Fi activé (elle clignote quand il y a de l'activité)

LAN 1-4: port Ethernet, signifie que vous avez connecté un pc sur le M/R avec un cable

Lorsque vous connectez le M/R avec l'alimentation et le cable ADSL (RJ11) il doit y avoir 3 diodes vertes : PWR, SYN, WLAN. Si la diode SYN n'est pas verte :

• Vérifiez le contrôle ADSL
• Vérifiez auprès de votre FAI que vous avez bien la connexion ADSL
• Vérifiez que vous n'utilisez pas votre connexion ADSL autre part dans votre maison.... (voiture ancien modem doit être au placard)
• Vérifiez votre câblage!

Si la diode PWR ou WLAN ne s'allume pas, appuyer sur RESET à l'arrivée du M/R pendant 10 secondes avec un trombone.

ETAPE 2 : Configurer le modem routeur

Connectez votre PC au routeur avec un câble Ethernet (ou en Wi-Fi)

Le but est MAINTENANT de configurer le M/R de façon à ce qu'il se connecte sur Internet en utilisant les paramètres que vous Fournisseur d'Accès Internet (FAI) vous a donné. Avant cette étape la diode DATA sera verte.

Pour configurer le micro-programme du M/R suivez la procédure suivante :

1- Ouvrez une page Internet Explorer > aucune page ne sera trouvée 2- Cliquez sur Outils>Option Internet>Connexion> cochez la case 'ne jamais essayer d'établir de connexion' puis cliquez sur le bouton 'paramètres réseau' ne cochez que la 1ère case 'déctector automatiquement....' - ensuite fermez les fenêtres en validant et fermez Internet Explorer puis rouvrez Internet Explorer. 3- Remplacez l'adresse Internet par : 192.168.2.1 (cette adresse correspond à l'adresse IP de votre M/R), si besoin est cliquez sur 'connecter'

Astuce : si cela ne fonctionne pas : cliquez sur Démarrer > Exécuter et tapez : http://192.168.2.1 puis validez.

4- Vous arriverez sur l'interface du modem routeur Belkin, ce que vous voyez à l'écran n'est pas un site sur Internet mais bien le logiciel qui se situe dans le M/R lui-même ! (vous pouvez donc accéder à ce programme de n'importe quel ordinateur connecté sur le M/R....)

Si l'interface n'apparaît pas, allez dans la section « résolution des problèmes ».

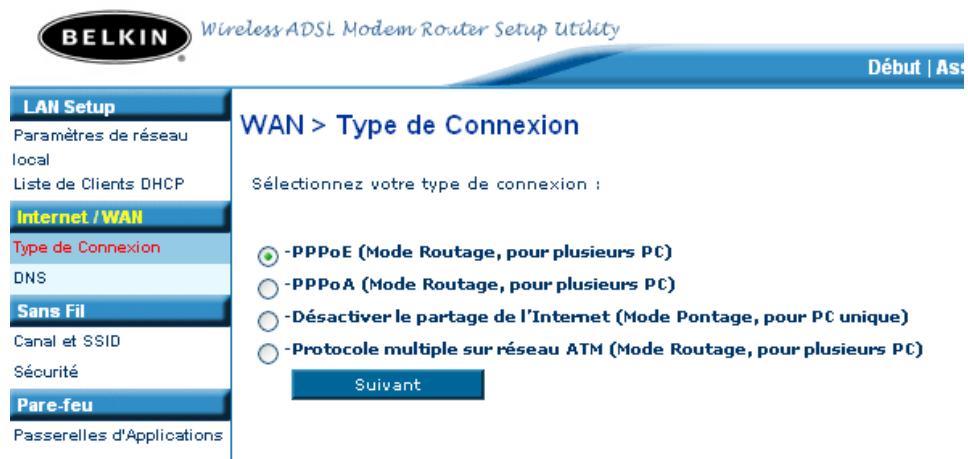

5- Il n'y a pas de mot de passe, cliquez sur « envoyez » 6- Vous arrivez sur un assistant de connexion, cliquez sur « type de connexion » sur votre gauche dans la section Internet WAN (écran : WAN>TYPE DE CONNEXION) 7- Selon votre FAI, vous avez le choix entre PPPOE ou PPPOA ou ATM... puis cliquez sur suivant (voir tableau ci-dessous)

Type de connection	VPI / VCI	Encapsulation
PPOE	8/35	LLC
PPOA	8/35 ou 8/36	VC Mux
ATM (très peu utilisé)	8/36	Vc Mux

(si vous ne connaissiez pas votre Type de connexion, téléphonez à votre FAI ou bien testez vous-même les différentes possibilités...)

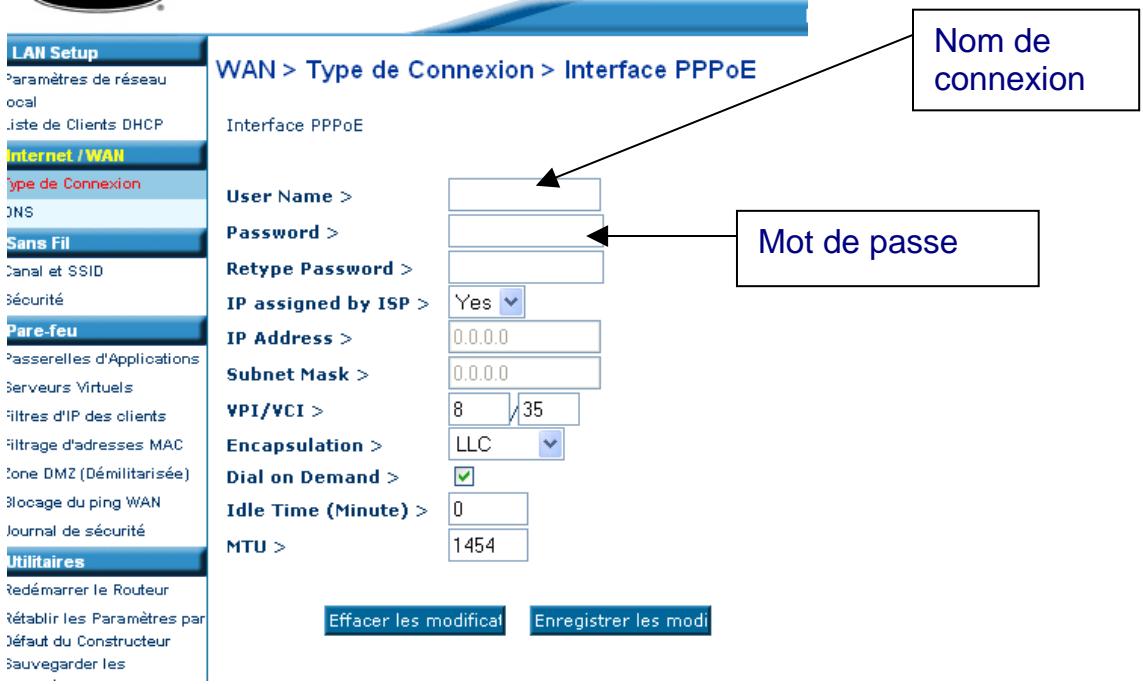

8- Rentrez votre nom de connexion et mot de passe de connexion (n'inventez rien et ne confondez pas avec votre adresse email, ces informations sont données par votre FAI) (Exemple: wanadoo: fti/..., AOL: adresse email complete)

9- Vous pouvez fixer le paramètre 'IDLE time minute' à 0 min, ILA signifie que votre modem routeur va rester connecté sur Internet en permanence. (5 min signifie qu'il va se déconnecter au bout de 5 min d'inactivité) 10- Valider : « enregistrer les paramètres » et attendez environ 1 min, le modem routeur est en train d'essayer de se connecter à partir des paramètres de connexion que vous avez rentré.... 11- Une page DNS va apparaître, ne faites rien, regardez les diodes de votre modem routeur....

Si la diode DATA est allume VOUS AVEZ INTERNET! Fermez l'interface du M/R et vérifie! En haut a droite vous pouvez dire « CONNECTE » en vert.

Si elle est toujours étanche il y a plusieurs raisons possibles :

• Vous avez fait une erreur dans les paramètres que vous venez de partager... nom de connexion ou mot de passe.... vérifiez en téléphonant à votre FAI.
• Vous n'avez pas besoin du bon « type de connexion », allez dans le menu de gauche sur « rétablir les paramètres par défaut du constructeur » (cela prend 1 min) puis recommencer la procédure.

Avec certains FAI, vous devez rentrer des DNS (Tele2, Free en dégroupé...), entrez les dans la page de DNS en découvert « DNS automatique du FAI ». Après quelques secondes, la diode DATA s'allume.

BELKIN

Paramétrage de réseaux Liste de Clients DHCP

INTERNET SERVICE Type de Connexion DNS Swans Filin Canal et SSIID

Sécurité Pare-feu

Passerelles d'Applications Serveurs Virtuels Filtres d'IP des clients Filtrage d'adresses MAC Zone DMZ (Démilitarisée) Blocage du ping WAN Journal de sécurité Utilitaires

WAN > DNS

Si vous fait VAU vous a attribuée une adresse DNS spécifique, entrez l'adresse dans cette fenêtre et cliquez sur « Enregistrer les Modifications »

Automatic from FAI

Adresse du serveur DNS

Adresse DNS Secondaire

DNS = Serveur de Nom de Domaine. Un Serveur de Nom de Domaine est un serveur que l'on a le d'agir des actions, les actions et les Links telles que veille, belkin, com an arrêdes ID. Informations supplémentaires

Effacer les modifications

Enregistrer les modifications

Début | Assistant | Aide | Déconnexion État de l'Internet: Pas de connexion

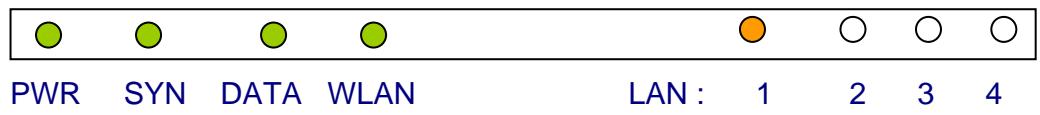

12- Une fois que le M/R est correctement paramétré, les 4 diodes vertes sont allumées et vous avez internet sur TOUS les ordinateurs qui sont connectés sur lui (en ethernet ou Wifi)

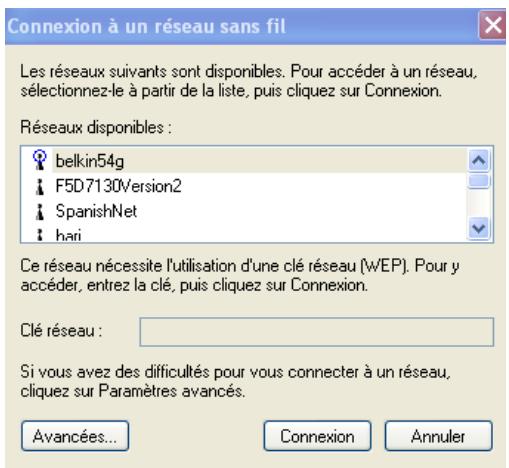

13- Pour connecter les ordinateurs en Wifi, il suffit d'ouvrir l'utilitaire de configuration de votre carte réseau sans fil et de vous connecter au réseau « belkin54g »

Resolution des problemes

Vous n'avez pas accès à l'interface du M/R : 192.168.2.1 :

Vérifier que vos anciens kits de connexion soient désinstallés ou inactifs (espace Wanahoo etc..)

Vérifiez les adresses IP :

Cliquez sur Démarrer>Exécuter, tapez 'cmd' chez Windows XP ou 'command' pour (w98, 2000, Me)

Une fenêtre noire apparait (DOS)

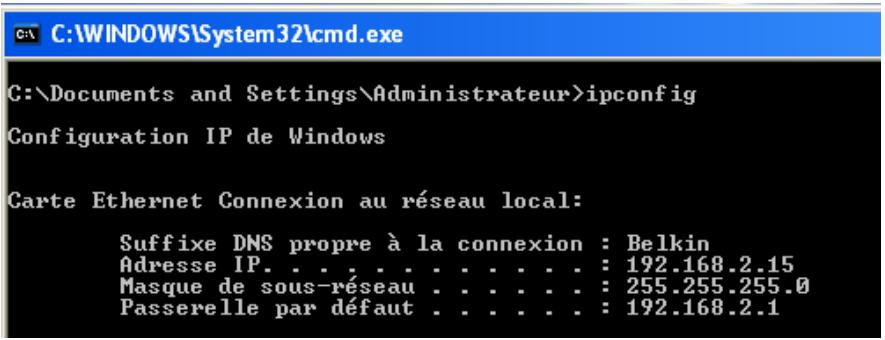

Tapez : 'ipconfig' et validez

Réponse idéale :

Suffix DNS propre à la

connexion : Belkin

Sous réseau : 255.255.255.0

Passerelle: 192.168.2.1

Si l'adresse IP est dans le style 192.168.1.x ou 10.0.0.x, c'est que l'adresse IP de votre ordinateur est statique (ou passe par un autre modem). Il faut la mettre en dynamique (automatique).

Il faut savoir que c'est votre modem routeur qui va attribuer une adresse IP à tous vos ordinateurs du réseau. Procédez comme ceci :

Démarrer>panneau de configuration>connexions réseau

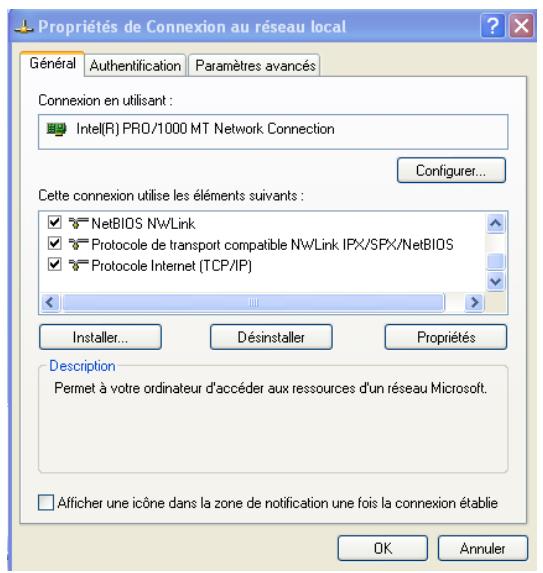

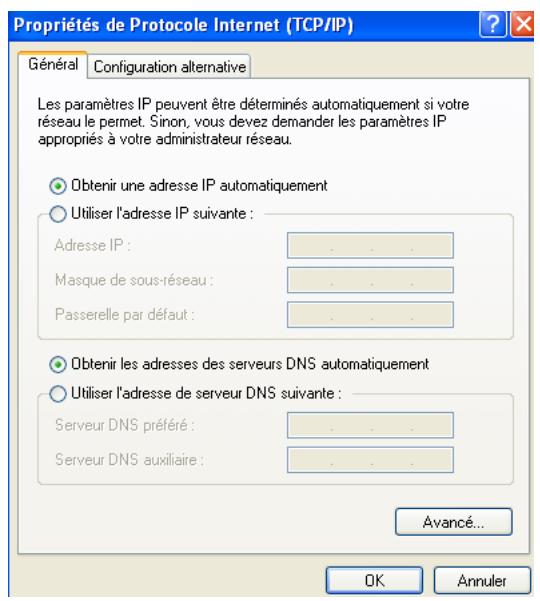

Sélectionner la carte réseau que vous utilisez (locale ou sans fil) cliquez sur le bouton de droite et 'propriétés', une fenêtre s'ouvre avec des éléments cochés

Sélectionnez dans la liste le « protocole Internet TCP/IP » et cliquez sur le bouton propriété.

Une fenêtre s'ouvre, cochez la case « IP automatique » et laissez les DNS en automatique.

Essayez d'accéder à l'interface du routeur en utilisant cette méthode : Cliquez sur Démarrer>Exécuter et tapez : http://192.168.2.1T et validez

Si vous avez une adresse IP du type : Auto-configuration d'adresse IP 169.254.x.x ou 0.0.0.0, c'est que vous avez :

Un problème de connexion avec le M/R... Est-ce que votre carte réseau est correctement installée ? Vous avez un PAR FEU qui empêche le M/R de communiquer avec votre ordinateur.... donc il ne va pas pouvoir donner une adresse IP à votre pc...

Sachez que vous êtes protégé avec le pare-feu interne du M/R. Il est donc INUTILE d'avoir des pare-feu sur vos ordinateurs. Vérifiez les pare-feu de Windows XP, Norton Internet Security Tools, Securitout, ZoneAlarm, Bit Defender etc.... Déinstallé les si possible. Si vous avez un pare-feu, le M/R ne va pas pouvoir vous attribuer une adresse IP.

Vous avez un pont réseau...

Vérifiez ici : Démarrer > panneau de configuration > connexion réseau

Si vous avez des Ponts réseau : SUPPRIMEZ-LES

Si après tout cela vous ne pouvez toujours pas accéder à l'interface du M/R, faites un RESET du M/R (10sec sur le bouton reset derrière le M/R) et essayez simplement à partir d'un autre ordinateur de votre réseau, de préférence connecté au M/R directement par un câble.

Si vous n'arrivez toujours pas à configurer votre M/R vous pouvez nous appeler au numéro vert 00800 223 554 60, soyez prêt à démarrer tous les ordinateurs de votre réseau.
