Type de produit	Routeur sans fil
Normes Wi-Fi	802.11b/g
Vitesse maximale	54 Mbps
Ports Ethernet	4 ports 10/100 Mbps
Fonctions principales	Partage de connexion Internet, sécurité WPA/WPA2, filtrage d'adresses MAC
Alimentation électrique	Adaptateur secteur 5V
Dimensions approximatives	23 x 15 x 4 cm
Poids	0,5 kg
Compatibilités	Compatible avec la plupart des fournisseurs d'accès Internet
Système d'exploitation requis	Windows, Mac OS, Linux
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Sécurité	Configurer un mot de passe fort, mettre à jour le firmware régulièrement
Informations générales	Idéal pour les petites maisons ou bureaux, installation facile via un assistant de configuration

FOIRE AUX QUESTIONS - F5D6230-3-C BELKIN

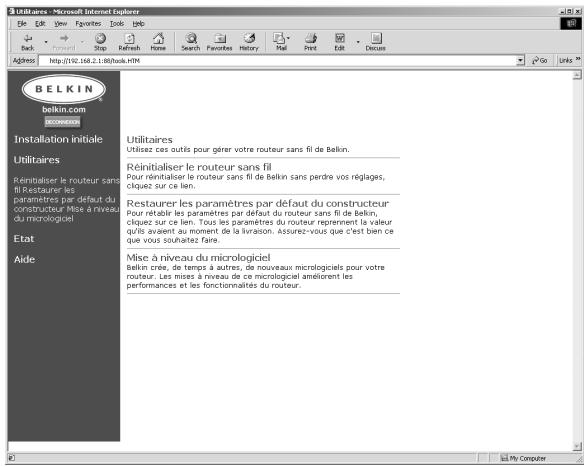

Comment réinitialiser le routeur BELKIN F5D6230-3-C ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela rétablira les paramètres d'usine.

Comment se connecter au réseau sans fil du BELKIN F5D6230-3-C ?

Pour vous connecter au réseau, recherchez le nom du réseau (SSID) dans la liste des réseaux disponibles sur votre appareil. Entrez le mot de passe lorsque vous y êtes invité. Le mot de passe par défaut se trouve généralement sur une étiquette au dos du routeur.

Que faire si je ne peux pas accéder à l'interface de configuration du routeur ?

Assurez-vous que votre appareil est connecté au routeur via un câble Ethernet ou Wi-Fi. Ouvrez un navigateur et entrez l'adresse IP du routeur, généralement 192.168.2.1. Si cela ne fonctionne pas, essayez de réinitialiser le routeur.

Comment changer le mot de passe du réseau sans fil ?

Connectez-vous à l'interface de configuration du routeur. Allez dans l'onglet 'Sans fil' et recherchez l'option pour changer le mot de passe. Entrez le nouveau mot de passe et sauvegardez les modifications.

Que faire si la connexion Internet est intermittente ?

Vérifiez les câbles de connexion et assurez-vous qu'ils sont bien branchés. Essayez de redémarrer le routeur et votre modem. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment mettre à jour le firmware du BELKIN F5D6230-3-C ?

Connectez-vous à l'interface de configuration du routeur. Allez dans l'onglet 'Administration' ou 'Maintenance' et recherchez l'option de mise à jour du firmware. Suivez les instructions pour télécharger et installer la dernière version.

Le routeur ne s'allume pas, que faire ?

Vérifiez que le routeur est correctement branché à une source d'alimentation. Testez avec une autre prise ou un autre adaptateur secteur. Si le problème persiste, le routeur pourrait être défectueux.

Comment configurer un contrôle parental sur le routeur ?

Connectez-vous à l'interface de configuration du routeur. Cherchez l'onglet 'Contrôle parental' et suivez les instructions pour définir des restrictions d'accès sur certains sites ou pour limiter le temps d'utilisation.

Comment résoudre les problèmes de portée du signal Wi-Fi ?

Essayez de placer le routeur dans un endroit central dans votre maison, loin des murs épais et des appareils électroniques qui pourraient interférer avec le signal. Vous pouvez également envisager d'utiliser un répéteur Wi-Fi.

MODE D'EMPLOI F5D6230-3-C BELKIN

Routeur-passerelle cable/DSL sans fil Belkin Guide d'utilisation

F5D623013

Table des matieres

Introduction 1-3

Connaitre notre routeur Belkin 4-5

Configuration rapide de votre routeur cable/DSL sans fil Belkin .6

Définissez les paramètres réseau de votre ordinateur 7

Configurez le routeur selon les paramètres de votre FSI 8-10

Mise en route 11

ÉTAPE 1: Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ÉTAPE 2: Raccordez vos ordinateurs au routeur 19-21

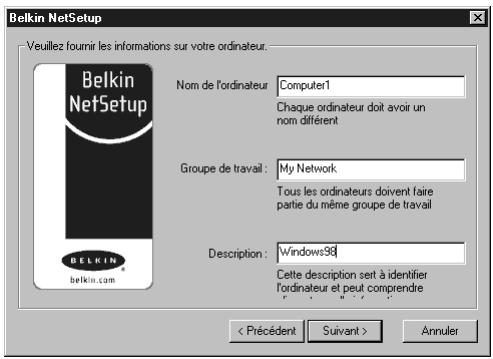

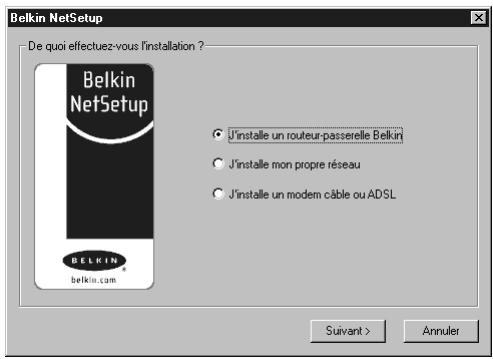

ÉTAPE 3a: Configuéz vos ordinateurs en réseau .22-31

ÉTAPE 3b : Configurez les ordinateurs sans fil pour le raccordement au routeur . .32-33

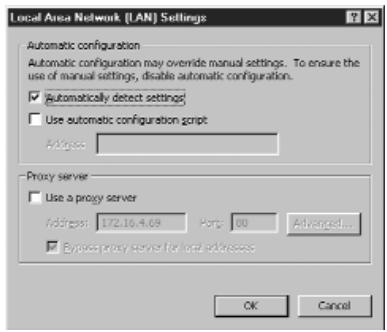

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet .34-45

Configuration sans fil 46

Autres caractéristiques 47-53

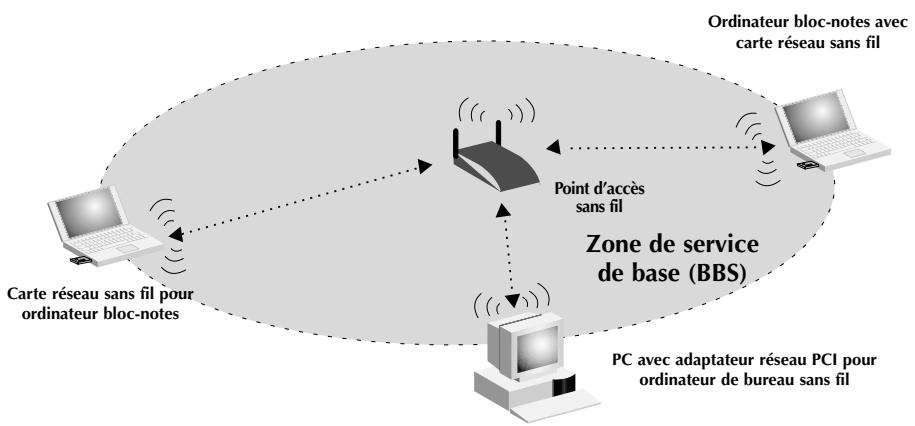

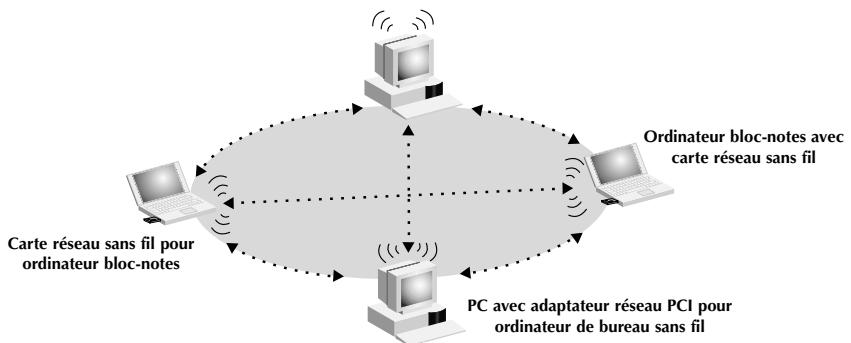

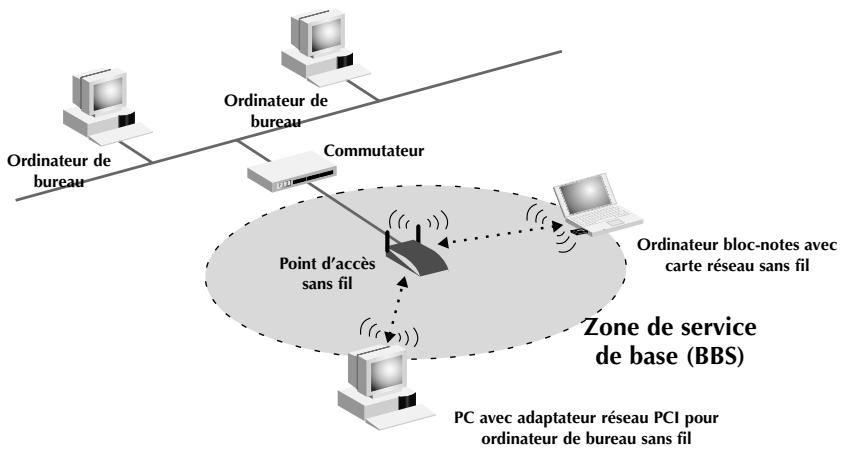

Creation de réseau sans fil selon la norme 802.11b .54-57

Glossaire - réseaux sans fil 58-59

Glossaire - réseaux câbés 60-61

Dépannage 62-64

Renseignements 65

Introduction

Merci d'avoir besoin le routeur-passerelle cable/DSL sans fil de Belkin (le Routeur). En quelques minutes, vous pourrez raccorder vos ordinateurs en réseau et partager votre connexion Internet. Voici une liste des caractéristiques qui font de votre routeur la solution ideale tant au bureau qu'à la maison.

\section*{Caracteristiques principales}

Point d'accès sans fil intégré 802.11b

Couverture sur zone etendue à haute vitesse

Le point d'accès sans fil Belkin assure une couverture dans un rayon pouvant atteindre jusqu'à 300 pieds à l'intérieur et 1 800 pieds à l'extérieur.

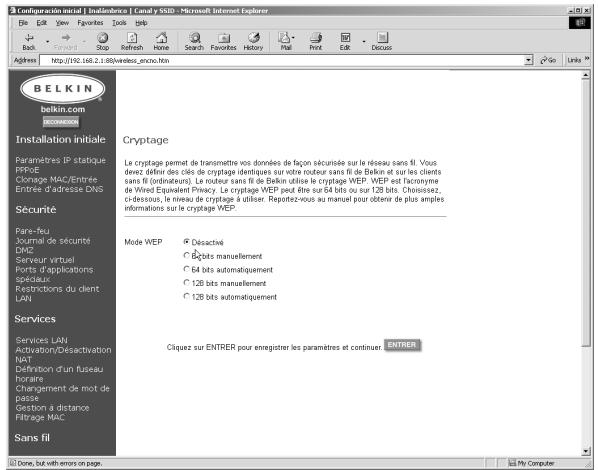

Cryptage de sécurité 128 bits

Votre routeur est capable de crypter (brouiller) les ondes hertzioniennes transmises de façon à garantir la sécurité de vos données. Cette option vous permet de réaliser un cryptage de 64 ou 128 bits au moyen d'une clé que vous entrez vous-même.

Interface utiliseur Web

La configuration des fonctions du routeur se fait à partir de votre explorateur Web, sans qu'il soit nécessaire d'installer de logiciel additionnel sur votre ordinateur. Aucune disquette à installer ou à conserver. Et ce qui est encore plus extraordinaire, vous pouvez même apporter des modifications et executer des fonctions de configuration à partir de n'importe quel ordinateur sur votre réseau.

Sécurité assurée par un pare-feu NAT

Votre routeur utilise la technique de traduction des adresses réseau (NAT) pour protégger votre réseau contre le monde extérieur en l'isolant d'Internet. Le pare-feu NAT surveille toutes les données provenant d'Internet et ne laisse entre que l'information que vous désirez receivevoir.

Commutateur 10/100 intégré à 3 ports

Le routeur comprend un commutateur réseau à 3 ports intégrés qui permet à vos ordinateurs câblés de partager des imprimantes, données, fichiers MP3, photos numériques etc. Le commutateur est doté d'une fonction de détction automatique qui permet d'ajuster son débit à celui des périhériques connectés. Il transfère les données entre les ordinateurs et Internet simultanément sans interruption ou consommation de ressources.

Introduction

Protocole DHCP intégré

Le protocole de configuration dynamique de l'hote (DHCP) intégré simplifie au minimum l'établissement d'un réseau. Le serveur DHCP attribue automatiquement les adresses IP à chaque ordinateur, simplifient ainsi la configuration de votre réseau.

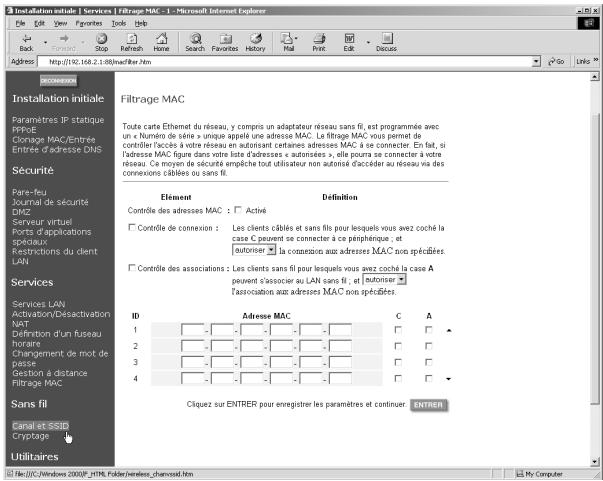

Filtrage d'adresses MAC

Pour une plus grande sécurité, vous pouvez étabir une liste d'adresses MAC (qui sont des identificateurs client-Uniques) auxquelles vous autorisez l'accès à votre réseau. Chaque ordinateur doté d'un adaptateur réseau sans fil a sa propre adresse MAC. Ainsi, vous n'avez qu'a entre ces adresses MAC dans une liste à partir de l'interface utilisateur Web pour contrôler l'accès à votre réseau.

Applications et avantages

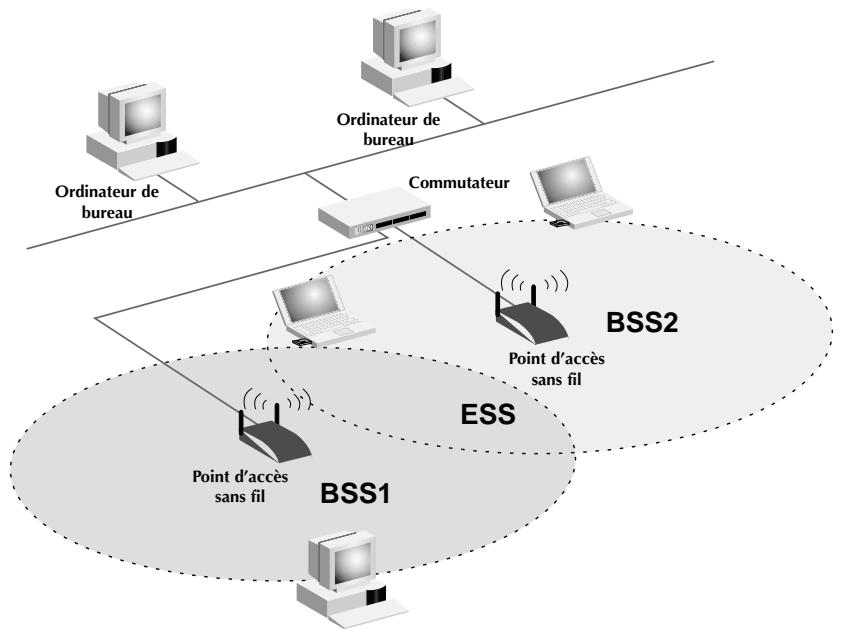

Itinéranance sans fil avec un ordinateur portable au bureau ou à la maison

Permet le raccordement en réseau sans cable.

• Environnements difficiles à cabler

Permet le raccordement en réseau dans les immeubles dont les murs sont finis ou solides, ou dans les aires ouvertes difficiles à cabler.

• Environnements évolutifs

S'adapte facilement aux bureaux ou aux environnements en évolution constante.

• Réséaux locaux (LAN) temporaires pour projets spéciaux ou périodes de pointe

Permet d'établier des réseaux temporaires lors de foires commerciales, d'expositions ou sur des chantiers de construction, là où les besoin sont à court terme—Les entreprises peuvent aussi ajouter des postes de travail supplémentaires durant des périodes de pointe.

• Résaux pour travaillleurs à domicile

Installation facile et rapide de petits réseaux pour travaillleurs à domicile.

Introduction

Contenu de l'emballage

• Routeur-passerelle cable/DSL sans fil Belkin
• Bloc d'alimentation
• CD contenant le logiciel Belkin SOHO Networking
  Guide d'utilisation

Configuration require

• Connexion Internet haute vitesse par modem cable ou DSL, avec port RJ45 (Ethernet)
• Au moins un ordinateur avec adaptateur d'interface réseau (câblé ou sans fil) installé
• Protocole TCP/IP installé sur chaque ordinateur
  Câble réseau CAT5 (ou de qualité supérieure)

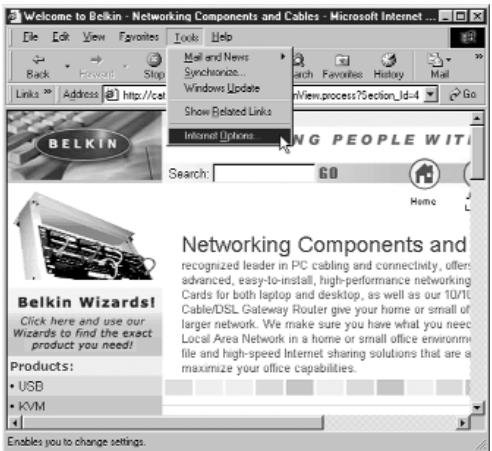

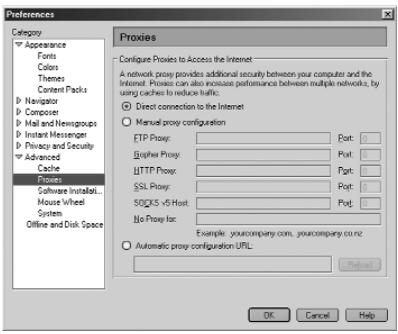

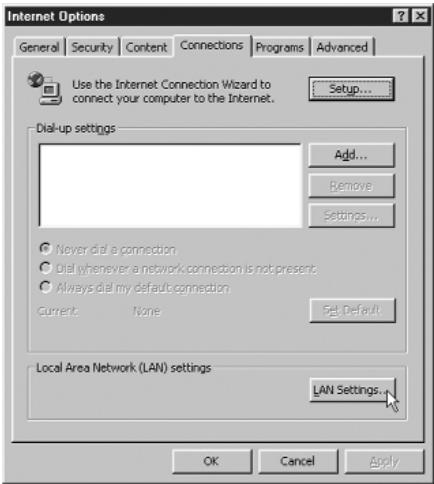

• Microsoft Internet Explorer 4.0 ou Netscape 4.0 (ou version plus récente)

Connaître votre routeur Belkin

Le routeur peut être installé sur un bureau ou au mur. Son design vertical unique réduit l'encombrement sur le bureau. Tous les cables sortent vers l'arrière, ce qui en facile le rangement. Les voyants facilement visibles à l'avant vous fournissant des informations sur l'état et l'activité du réseau.

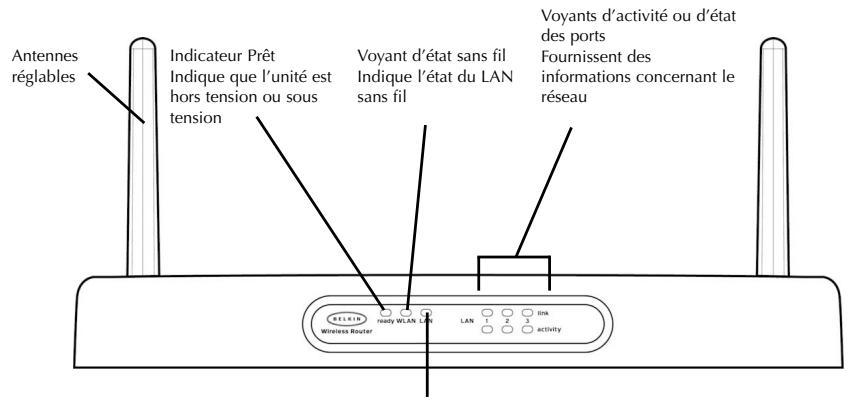

Face avant

Indicateur Prêt - Lorsqu'il est allumé, indique que l'unité est sous tension.

Voyant d'etat sans fil—Lorsqu'il est allumé, indique que la fonction sans fil du routeur est activée.

Voyant d'etat WAN

• Liaison - Indique que la connexion avec le modem cable ou DSL est active. S'il est eteint, la connexion n'est pas etablie.
• Activité - Lorsque levoyant de liaison WAN clignote, cela signifie que les données circulent entre le routeur et le modem cable ou DSL.

Voyants d'activité ou d'etat des ports

• Liaison - Si levoyant est allumé, cela signifie qu'il y a une liaison entre le routeur et l'ordinateur branché dans ce port.
• Activité - Lorsque levoyant d'activité clignote, cela signifie que les données circulent entre le routeur et l'ordinateur branché dans ce port.

Face avant
Voyant de liaison

Fournir des informations concernant la connexion du modem cable ou DSL

Connaître votre routeur Belkin

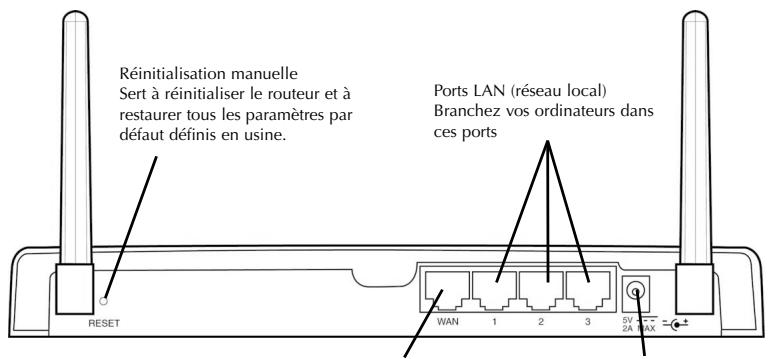

Face arrière

Port WAN (réseau longue distance)
Branchez votre modem cable ou DSL dans ce port
Prise de courant continu
Branchez le bloc d'alimentation
fourni dans cette prise

Face arrière

Prise de courant - Branchez le bloc d'alimentation de 5V c.c. dans cette prise.

Port WAN - Branchez le cable reseau du modem cable ou DSL dans le port WAN.

Ports LAN - Numérotés de 1 à 3. Branchez le cable réseau de vos ordinateurs dans ces ports. Remarque : Il n'est pas nécessaire de les brancher de façon séquentielle. Par exemple, dans une configuration à deux ordinateurs, vous pouvez brancher un ordinateur dans le port 3 et l'autre, dans le port 1.

Configuration rapide de votre routeur cable/DSL sans fil Belkin

Si vous avez des connaissances en reseaux, vous pouvez utiliser cette procEDURE pour configurerrapidementvoretrouteur.Siyouavesbeisoindeplus d'informations pour configurervoretrouteur,consultezceguide.

La configuration du routeur se fait en trois étapes faciles.

1. Raccordez le routeur a votre réseau.
2. Définisse les paramètres réseau de votre ordinateur.
3. Configurez le routeur selon les paramètres de votre FSI.

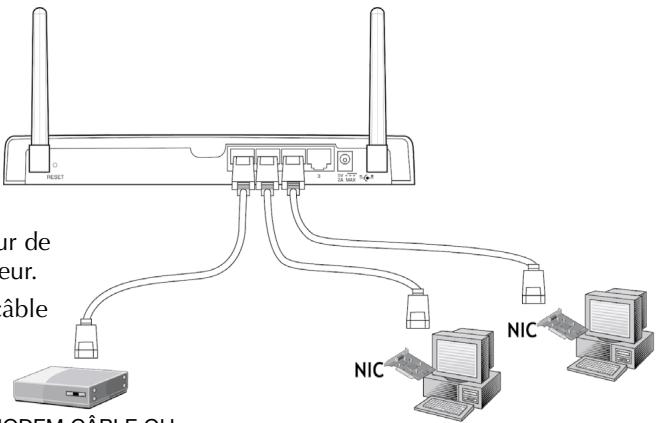

Raccordez le routeur à vous réseau.

1. Mettez votre équipement hors tension.
2. Raccordez chacun de vos ordinateurs au routeur au moyen d'un cable réseau. Branchez chaque ordinateur dans un port marqué LAN à l'arrête du routeur.
3. Raccordez le routeur au modem cable ou DSL au moyen d'un cable réseau.

Assurez-vous que ce cable est branché dans le port marqué « WAN » à l'arrière du routeur.

1. Allumez votre modem cable ou DSL.
2. Branchez l'adaptateur de courant dans le routeur.
3. Lorsque le modem cable ou DSL et le routeur sont sous tension, le voyant de liaison WAN du routeur MODEI doit etre allumé. Cela signifie qu'ils sont interconnectés.
4. Allumez vos autres ordinateurs. Une fois qu'ils ont demarré, les voyants de liaison LAN (sur la face avant du routeur) correspondant aux portes dans lesquels des ordinateurs sont branchés devraient être allumés. Ces voyants permettent de vérifier que vos ordinateurs sont connectés.

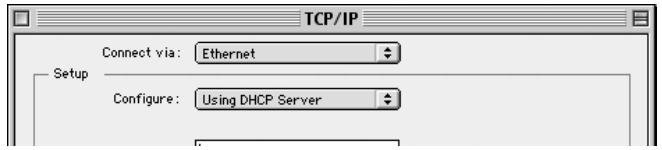

Définissez les paramètres réseau de votre ordinateur

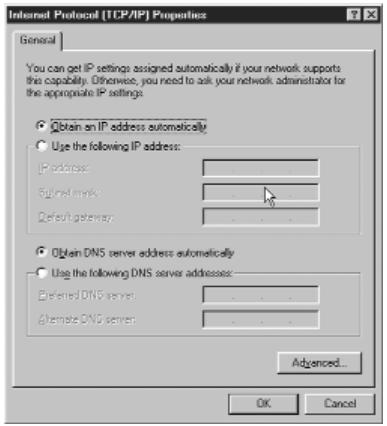

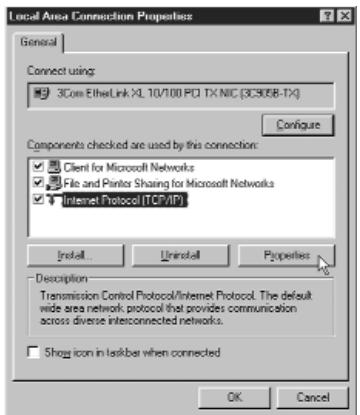

1. Définisse les paramètres TCP/IP sur vos ordinateurs pour obtenir automatiquement une adresse IP. Le routeur utilisera le protocole DHCP pour attribuer une adresse IP à chaque ordinateur dans la plage 192.168.2.x.
2. Redémarrez chaque ordinateur et vérifie la connexion réseau. Cliquez sur « Network Neighborhood » (Voisinage réseau) ou « My Network Places » (Mes emplacements réseau) pour vous assurer que vous Voyez chaque ordinateur connecté.

Configure le routeur selon les paramètres de votre FSI

1. À partir de l'ordinateur qui était à l'origine raccordé directement au modem cable ou DSL, démarrez votre navigateur. Remarque : Mème si vous pouvez acceder à l'utilitaire de configuration à partir de n'importe quel autre ordinateur de votre réseau, utilisez celui-ci pour faire cette procédure.

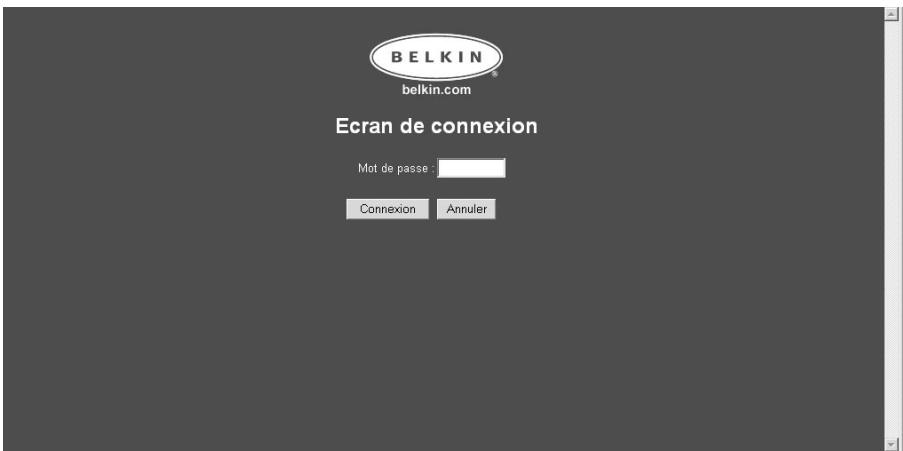

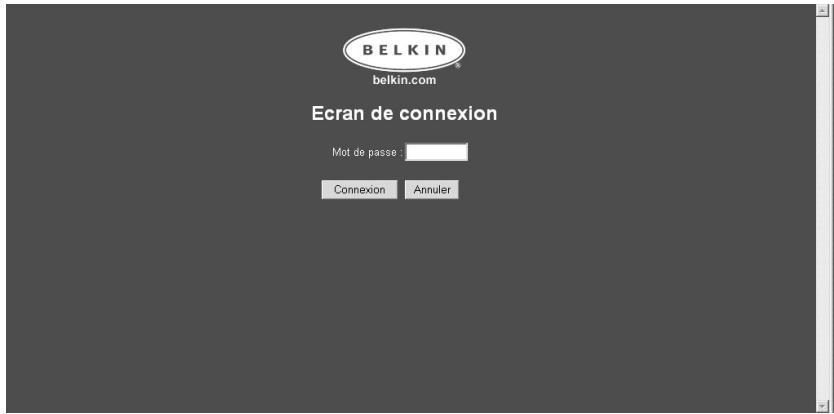

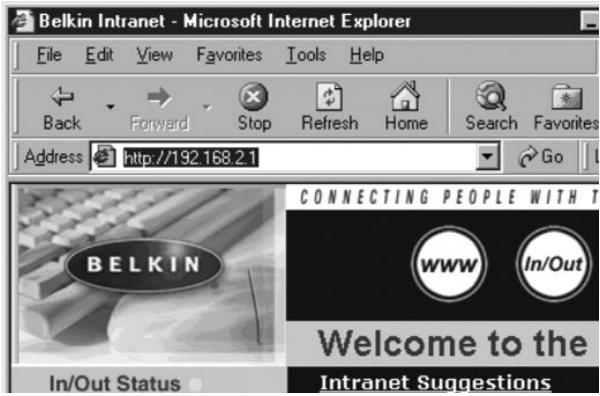

2. Dans la barre d'adresse, tapez 192.168.2.1. L'écran de connexion du routeur apparait.

Si vous accédez au routeur pour la première fois ou que vous n'avoz pas établi de mot de passer pour le routeur, vous n'avoz pas besoin d'entrée de mot de passer. Cliquez sur « Login » (Connexion).

Configurez le routeur selon les paramètres de votre FSI

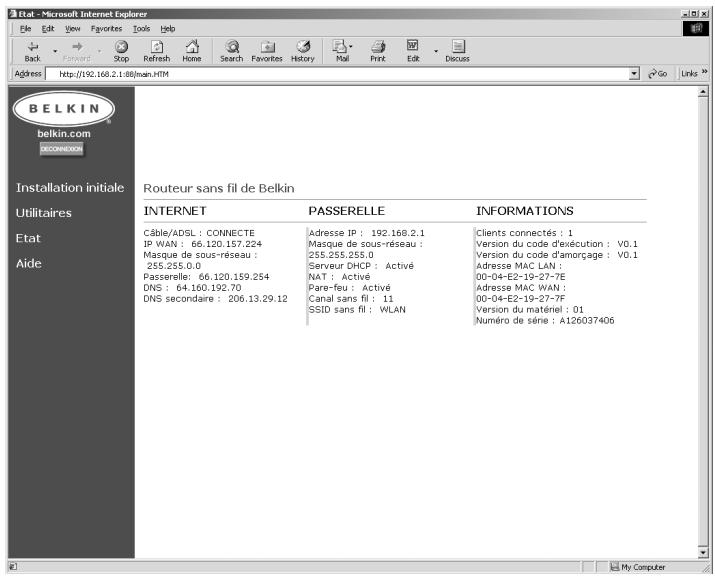

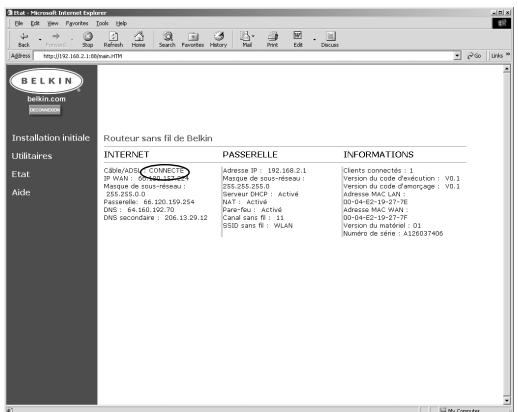

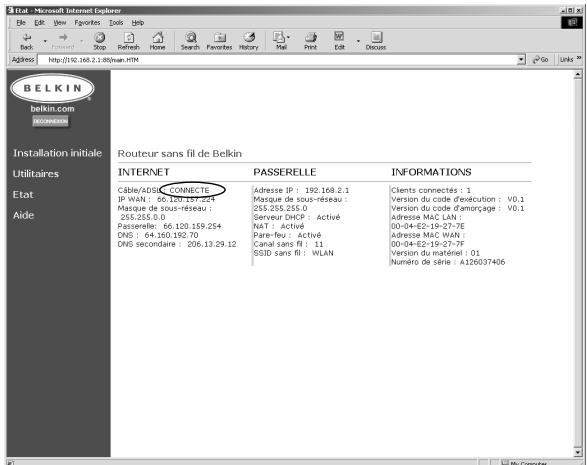

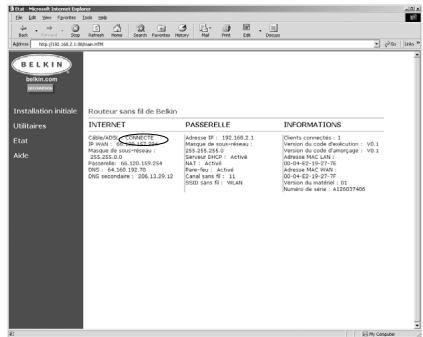

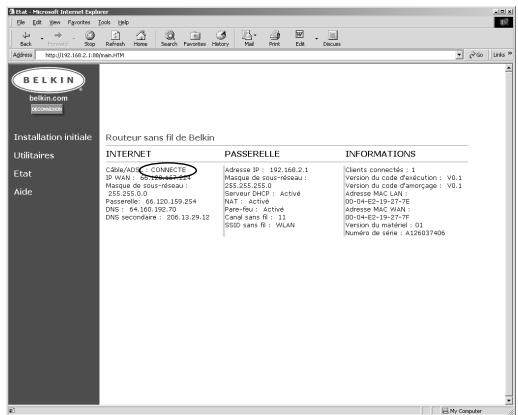

1. L'écran d'etat du routeur apparait.
2. Cliquez sur « Initial Setup » (Installation initiale) dans le coin supérieur gauche de l'écran. L'écran ci-dessous apparait.

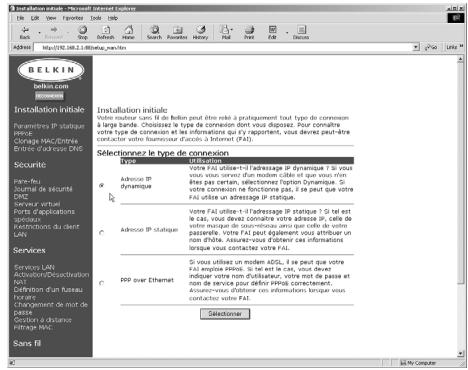

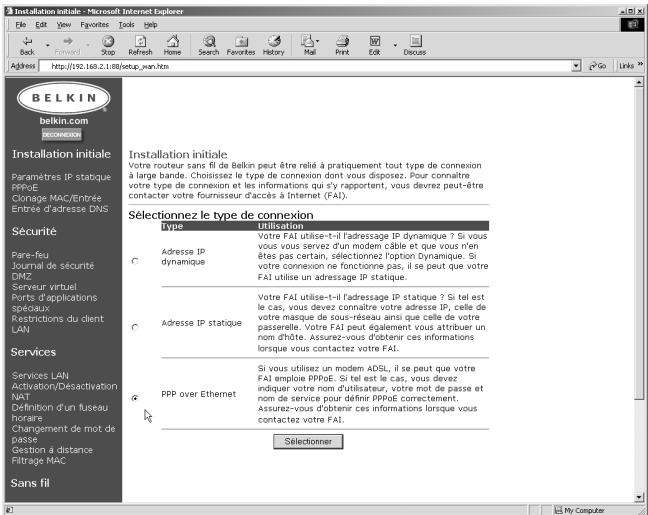

1. Sélectionnez votre type de connexion (cette information vous est fournie par votre FSI) et cliquez sur « Select » (Sélectionner). Selon ce que vous scélectionnerez, vous verrez apparaitre la page « Static IP Address » (Adresse IP statique) ou « PPPoE ». Tapez les paramètres fournis par votre fournisseur et cliquez sur « Enter » (Entrer).

Configurez le routeur selon les paramètres de votre FSI

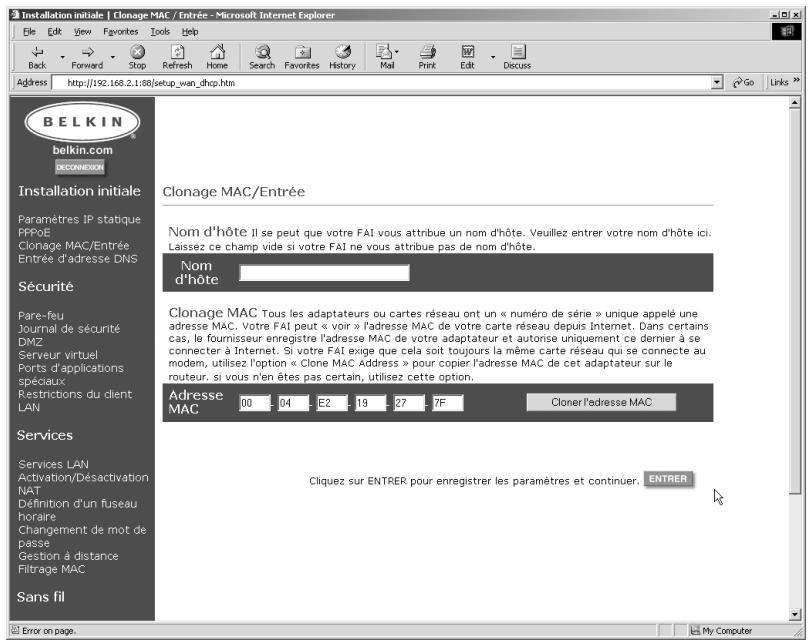

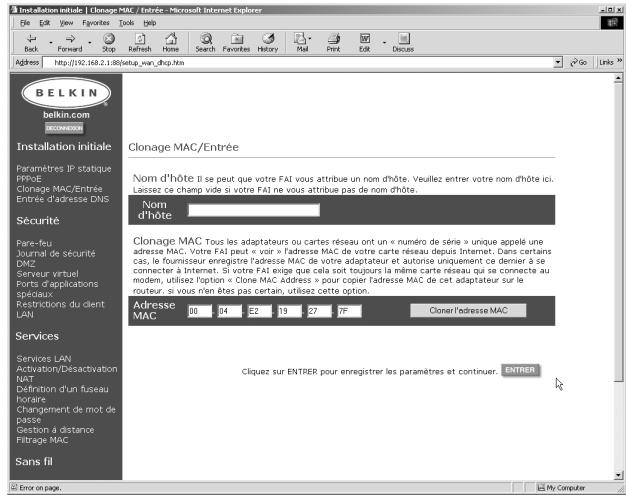

1. La fenêtre « MAC Cloning/Entry » (Clonage/Entrée MAC) apparaitra. Si vous FSI lie cette connexion à l'adresse MAC de votre adaptateur réseau, cliquez sur « Clone MAC Address » (Cloner adresse I'MAC) ou entrez l'adresse MAC ici. Appuyez sur « Enter » (Entrer).

1. Notre routeur est maintainant configuré pour communiquer avec votre FSI. Vous devriez avoir accès à Internet. Si vous ave des problèmes, reportez-vous à la section Dépannage à la fin du précédent guide.

Mise en route

Votre routeur peut connecter un assortment d'ordinateurs câblés et sans fil à Internet tout en permettant le partage de fichiers et de périphériques. Établir des connexions câblées et sans fil avec le routeur est une opération très simple. La marche à suivre ci-dessous vous indiquera comment connecter vos ordinateurs au routeur pour la mise en réseau et le partage d'Internet.

Partagez votre connexion Internet en quatre étapes faciles

Étape 1: Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

Étape 2: Raccordez vos ordinateurs câblés au routeur

Étape 3a: Configurez vos ordinateurs en réseau

Étape 3b : Configuérez vos ordinateurs sans fil pour le raccordement au routeur

Étape 4: Configurer le routeur pour le raccordement à Internet

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

Configurer votre routeur est une opération simple, même si vos connaissances en réseaux sont limitées. Ce guide vous expliquera étape par étape ce que vous devez faire pour pouvoir partager votre connexion Internet. Il y a quelques informations que vous dévrez obtenir concernant votre fournisseur de cable ou de ligne DSL ainsi que votre réseau. La plupart du temps, vous pouvez Brokerir ces informations en ligne directement de votre fournisseur. Il se pourrait aussi que vous ayez à communiquer avec lui.

Répondez aux questions suivantes soit en vous adressant au Soutien technique en ligne de votre FSI, soit en appelant son service d'assistance téléphonique. On a inclus une feuille de travail dans ce guide où vous pourrez consigner ces informations pour référence future.

Mon adresse IP est-elle statique ou dynamique ?

Votre adresse IP est soit statique, soit dynamique. Vous devrez déterminer si vous fournisseur vous attribue une nouvelle adresse IP chaque fois que vous vous connectez (adresse dynamique) ou s'il vous attribue une adresse IP qui ne change jamais (adresse statique). Pour de plus amples renseignements concernant les adresses IP, reportez-vous au glossaire à la fin de ce guide.

Mon fournisseur de service Internet utilise-t-il le protocole PPPoE ?

La réponse ne peut être que oui ou non. Si vous avez un modem DSL, il se pourrait que votre fournisseur utilise le protocole PPPoE (Protocole point à point sur Ethernet) comme langage de communication entre votre modem et son réseau. Ce protocole est une façon sure de connecter votre réseau à Internet. Comme votre routeur prend en charge le protocole PPPoE, tout ce que vous avez à faire est de le configurer en conséquence. Nous y reviendrons plus loin dans ce guide. Pour de plus amples renseignements concernant le protocole PPPoE, reportez-vous au glossaire à la fin de ce guide.

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

Ma connexion est-elle liée à une adresse MAC ?

La réponse ne peut être que oui ou non. Tous les adaptateurs ou cartes réseau ont un numéro de série unique appelé « adresse MAC ». Vote fournisseur de service peut « voir » l'adresse MAC de votre adaptorateur de réseau sur Internet. Dans certains cas, il pourrait enregistrer cette adresse et ne laisser que votre adaptorateur se connecter à Internet. Il y a plusieurs raisons à cela, la première en étant une de sécurité. Cette adresse permet aussi à votre fournisseur de savoir combien d'ordinateurs sont connectés à votre modem. Vous devrez également savoir s'il exige toujours la même carte réseau pour connecter le modem. Au cas où votre fournisseur lierait effectivement votre adresse MAC, votre routeur est doté d'une fonction qui copiera l'ad处方 MAC de votre carte. Nous y reviendrons plus loin dans la procédure de configuration. Pour de plus amples renseignements concernant les adresses MAC, reportez-vous au glossaire à la fin de ce guide.

Est-ce qu'un nom d'hote est attribué à ma connexion ?

La réponse ne peut être que oui ou non. Vous devrez savoir si vous fournisseur vous attribue un nom d'hôte nécessaire pour étabir la connexion. Dans l'affirmative, vous devrez connaître ce nom. Si vous fournisseur a attribué un nom d'hôte à votre ordinateur, la section suivante vous indiquera comment obtenir ce nom.

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

Feuille de configuration
Mon adresse IP est :	Statique	Dynamique

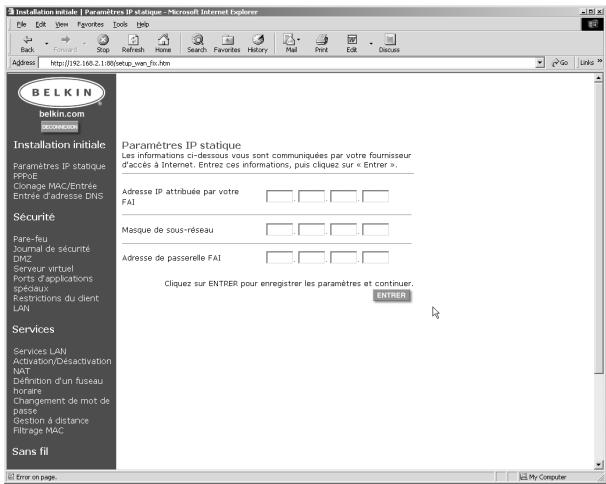

Si votre adresse IP est statique, vous avons besoin des informations suivantes :
Adresse IP statique :Attribuée par votre fournisseur
Masque de sous-réseau :Attribué par votre fournisseur
Passerelle :Attribuée par votre fournisseur
Mon fournisseur lie ma connexion à une adresse MAC	Oui	Non
Mon fournisseur m'a attribué un nom d'hôte	Oui	Non
Oui. Mon nom d'hôte est le suivant :
Mon fournisseur utilise le protocole PPPoE	Oui	Non
Si votre fournisseur utilise le protocole PPPoE, vous avez besoin des informations suivantes :
Nom d'utilisateur :Attribué par votre FSI
Mot de passer :Attribué par votre FSI
Nom du service :Attribué par votre FSI

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

IMPORTANT :

SI VOUS AVEZ UN MODEM CABLE OU DSL CONNECTÉ À UN ORDINATEUR ET QUE VOUS VOULEZ MAINTENANT AJOUTER LE ROUTEUR À VOTRE RÉSEAU, SUIVEZ LES ÉTAPES CI-DESSOUS POUR OBTENIR LES INFORMATIONS DONT VOUS AUREZ BESOIN PLUS TARD. Si vous ne connectez pas le routeur à un modem cable ou DSL existant, passez à la section suivante portant sur le raccordement de routeur sans fil Belkin.

Les utilisateurs de Windows 98 ou Me peuvent obtenir les données de configuration de la façon suivante.

1. Allumez votre ordinateur et connectez-vous à Internet par modem cable ou DSL.
2. Dans Windows 95, 98 et Me, cliquez sur « Start » (Démarrer) et « Run » (Exécuter).
3. Dans la boîte de dialogue « Run » (Exécuter), tapez « winipcfg » et cliquez sur OK.
4. La fenêtre de configuration IP apparait.
5. Dans le menu déroulant, cliquez une fois sur la flèche vers le bas et Sélectionnéz votre adaptateur Ethernet enclistuant dessus.

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

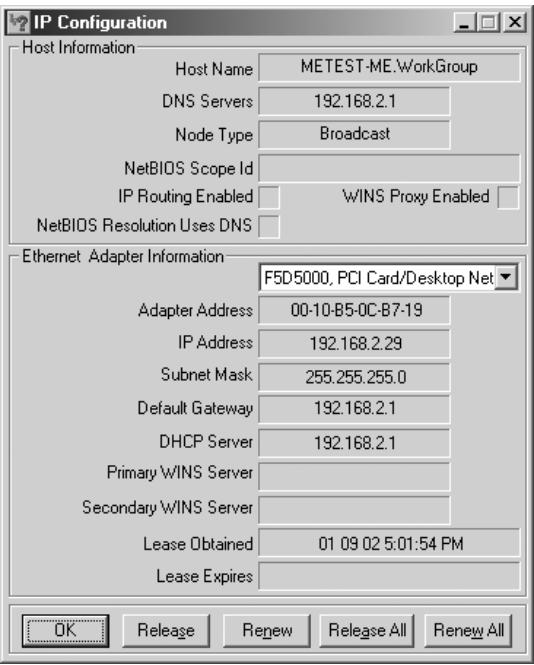

1. La fenêtre de configuration IP apparait. Cliquez sur « More Info » (Plus d'infos).

1. Cette fenêtre contient l'adresse de l'adaptateur (également appelée adressse MAC), l'adresse IP, le nom d'hote (s'il y a lieu) et d'autres paramètres de configuration réseau. Notez soigneusement ces informations ci-dessous car vous pourriez en avoir besoin plus tard pour configurer le routeur. Pour de plus amples renseignements concernant ces paramètres, reportez-vous au glossaire à la fin de ce guide.

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

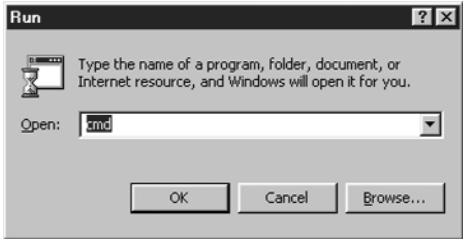

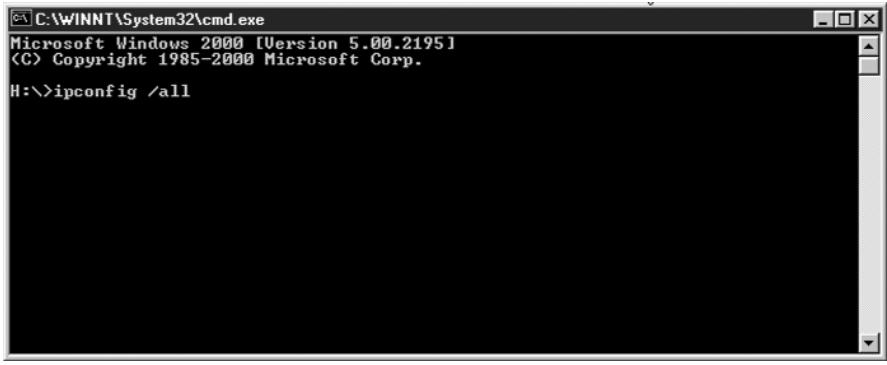

Les utilisateurs de Windows NT ou Windows 2000 peuvent obtenir les données de configuration de la façon suivante.

1. Cliquez sur « Start » (Démarrer) puis dans la boîte de dialogue « Run » (Exécuter), tapez CMD.

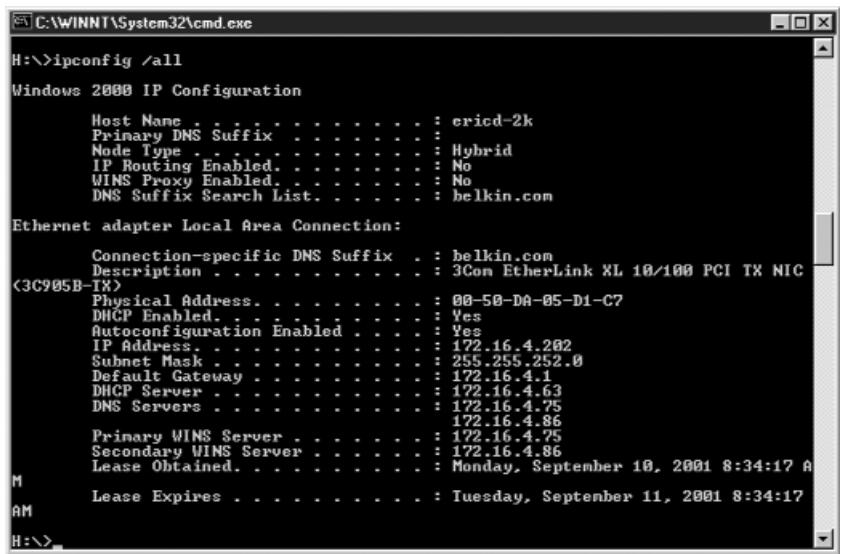

1. Dans la fenêtre de commande, tapez « ipconfig/all »

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service Internet (FSI) et votre réseau

1. Les informations suivantes devraient apparaitre.

Inscrivez-les dans le tableau ci-dessous. Assurez-vous d'avoir ces informations sous la main, au cas où vous auriez des difficultés.

Notez vos paramètres de configuration IP ici :
Nom d'hôte (s'il y a lieu) :
Adresse de l'adaptateur :
Adresse IP :
Masque de sous-réseau :
Passerelle par défaut :

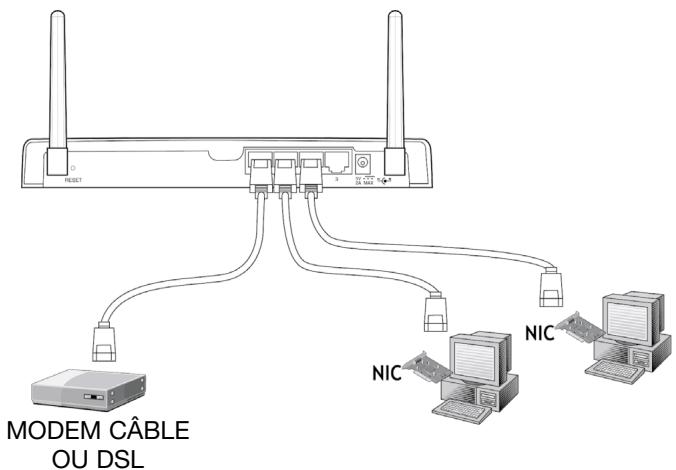

ÉTAPE 2: Raccordez vos ordinateurs au routeur

Raccordement des ordinateurs câbés au routeur

Vous pouvez raccarder jusqu'à trois ordinateurs câbés directement au routeur. Pour pouvoir raccarder vos ordinateurs câbés au routeur, chacun d'eux doit être doté d'une carte d'interface réseau (NIC), comme une carte PCI interne (pour ordinateur de bureau), une carte PC (pour ordinateur portable) ou un adaptateur Ethernet USB (si l'ordinateur a un port USB). Chaque ordinateur est raccardé au routeur au moyen d'un cable réseau. Vous aurez besoin d'un tel cable pour chaque PC. Vous pouvez aussi raccarder le routeur à votre modem cable ou DSL au moyen d'un cable réseau. Assurez-vous d'avoir les pièces appropriées avant de commencer. REMARQUE: Certains modems cable ou DSL se connectent à votre ordinateur par le port USB. Pour ce faire, votre modem doit être doté d'un connecteur Ethernet qui permettra le raccardement au routeur. Si votre modem n'a pas de connecteur Ethernet, vous doivent utiliser un commutateur réseau à 5 ou 8 ports au lieu du routeur.

Raccordement des ordinateurs sans fil au routeur

Les ordinateurs sans fil peuvent avoir accès directement au routeur une fois que le routeur et vos ordinateurs ont été configurés correctement. En premier lieu, suivez les étapes pour raccorder votre modem au routeur et ensuite, sautez à la section « Étape 3b : Configurez les ordinateurs sans fil pour le raccordement au routeur », page 32.

Raccordez votre équipement

Reportez-vous au schéma de raccordement ci-dessous. Avant de commencer, sachez que pour établier la connexion, vous devrez eteindre votre équipement puis le rallumer dans l'ordre indiqué. Il est important que la mise sous tension de I'équipement se fasse dans l'ordre suivant : d'abord le modem, ensuite le routeur puis enfin, les ordinateurs. Toute dérogation à cette regle pourrait entraîner une défaillance du réseau.

1. Mettez votre équipement hors tension.

Assurez-vous d'avoir suivi les étapes nécessaires pour Obtir vos paramètres de configuration réseau avant de commencer à racorder votre équipement. Assurez-vous aussi que le routeur, le modem et tous vos ordinateurs sont hors tension.

ÉTAPE 2: Raccordez vos ordinateurs au routeur

1. Branchez chacun de vos ordinateurs cabledes dans le routeur au moyen d'un cable reseau CAT5 Belkin.

Branchez une extrémité du cable réseau CAT5 dans le port Ethernet de chaque ordinateur et ensuite, l'autre extrémité dans un des ports marqués LAN à l'arrête du routeur.

Remarque : Vous pouvez brancher vos ordinateurs dans n'importe quel port LAN mais assurez-vous de ne pas utiliser le port marqué WAN.

1. Raccordez le routeur au modem cable ou DSL au moyen d'un cable réseau CAT5 Belkin.

Branchez une extrémité d'un autre cable dans le port marqué WAN à l'arrière du routeur et l'autre, dans le port Ethernet du modem cable ou DSL.

ÉTAPE 2: Raccordez vos ordinateurs au routeur

1. Allumez votre modem cable ou DSL.

Pour ce faire, vous devrez soit utiliser le commutateur, soit brancher le bloc d'alimentation dans votre modem, selon le modele que vous utiliserez. Assurez-vous d'allumer le modem avant le routeur.

1. Branchez l'adaptateur de courant dans le routeur.

Branchez le bloc d'alimentation dans le routeur pour lemettre sous tension. Encore une fois,assurez-vous d'allumer le modem avant le routeur.

1. Lorsque le modem cable ou DSL et le routeur sont sous tension, le voyant de liaison WAN du routeur doit être allumé. Cela signifie que le modem et le routeur sont connectés ensemble.
2. Allumez les autres ordinateurs et laissez-les démarrer. Une fois qu'ils ont démarré, les voyants de liaison LAN sur la face avant du routeur (correspondant aux ports dans lesquels des ordinateurs sont branchés) devraient être allumés. Vérifie que vos ordinateurs sont connectés en regardant ces voyants.

Votre routeur est maintainant connecté. La prochaine étape consiste à configurer vos ordinateurs pour qu'ils puissant communiquer avec le routeur.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

Utilisateurs Mac : Passez à la section portant sur les ordinateurs Mac.

Si vous savez comment configurer les paramètres TCP/IP et/partager des fichiers sur vos ordinateurs, il n'est pas nécessaire d'utiliser le logiciel SOHO Networking de Belkin. Chaque ordinateur doit être configuré avec le paramètre « Obtain IP address Automatically (PC) » (Obtenir automatiquement une adresse IP (PC)) ou « DHCP » (Mac). Activez le partage d'imprimantes et de fichiers sur chaque ordinateur si vous souhaitez partir les ressources.

Si vous ne savez pas comment configurer les paramètres TCP/IP et le partage de fichiers sur toute ordinateur, soyez rassurés car Belkin a simplifié ce processus grâce à son logiciel SOHO Networking qui vous permettra de configurer vos ordinateurs Windows 98 ou Me. Suivez les étapes ci-dessous pour installer ce logiciel sur vos ordinateurs.

Installation du logiciel Belkin SOHO Networking sur votre ordinateur

Le logiciel SOHO Networking peut servir à définir les paramètres réseau des ordinateurs câblés et sans fil. Vous pourrez définir les paramètres réseau dans un environnement Windows 98 et Me. Si vous utilisez Windows 2000, le logiciel SOHO Networking vous demandera d'ouvrir le panneau de configuration réseau.

1. Insérez le CD fourni avec le routeur-passerelle Belkin dans le lecteur de CD-ROM de l'ordinateur branché dans le port LAN 1.
2. Cliquez sur « Start » (Démarrer) puis sur « Run » (Exécuter). Tapez « D:\NetSetup », où D:\ désigne la lecture de votre lecteur de CD.
3. Cliquez sur OK. Windows installera le logiciel sur votre ordinateur. Suivez les instructions à l'écran pour faire l'installation. Une fois terminée, Windows vous demandera peut-être de redémarrer votre ordinateur. Le cas échéant, faites-le maintainant.
4. Répétez ces étapes pour chaque ordinateur que vous raccordez à votre réseau.
5. Àprous avoir installé le logiciel SOHO Networking sur tous vos ordinateurs, passez à la section suivante.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

Configuration de vos ordinateurs à l'aide de Belkin NetSetup (Win 98/Me)

1. ÀpRES avoir redémarré, cliquez sur « Start » (Démarrer), « Programs » (Programmes), « Belkin SOHO Networking » et sélectionnéz « Belkin NetSetup » pour lancer cet utiliser de configuration convivial. L'écran cédessous apparait. Sélectionnéz « I am setting up the Belkin Gateway Router » (I'installé un routeur-passerelle Belkin) et cliquez sur « Next » (Suvivant).

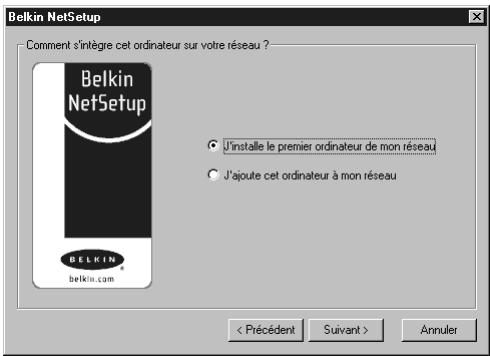

1. L'écran ci-dessous apparait. Sélectionnez « I am setting up the first computer in my network » (I'installé le premier ordinateur de mon réseau) et cliquez sur « Next » (Suivant).

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

1. L'écran ci-dessous apparait.

1. Dans le champ « Computer Name » (Nom de l'ordinateur), tapez un nom d'ordinateur tel que « Ordinateur 1 ». Ce nom doit être différent pour chaque ordinateur dans le réseau.
2. Dans le champ « Workgroup » (Groupe de travail), tapez un nom tel que « Mon réseau ». Ce nom doit être le même pour chaque ordinateur dans le réseau.
3. Le champ Description permet d'identifier l'ordinateur de façon plus précise. Tapez une description telle que « Windows 98 ». Vous pouvez taper ce que vous VOULEZ; il n'est pas nécessaire que cette description soitsemblable ou différente d'un ordinateur à l'autre. Vous pouvez même laisser ce champ en blanc.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

1. Àpès avoir rempli ces trois champs, cliquez sur « Next » (Suvient). L'écran ci-dessous apparait.

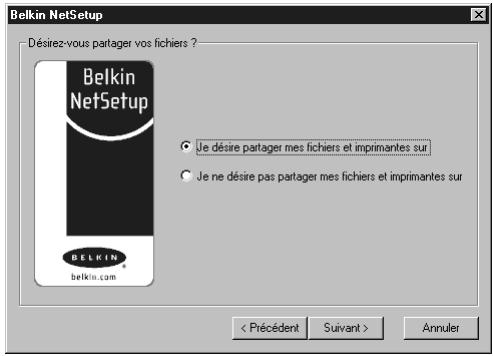

1. Si vous voulez autoriser le partage des fichiers et des imprimantes sur cet ordinateur, Sélectionnez « I want to share files and printers on my computer » (Je veux partager les fichiers et les imprimantes sur mon ordinateur) et cliquez sur « Finish » (Terminer). L'écran ci-dessous apparaît.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

1. NetSetup doitMAINANT savoir si vous désirez créé une disquette d'installation client. Si vous avez d'autres ordinateurs que vous aimeriez configurer et raccorder au routeur, cliquez sur « Yes » (Oui). Cette opération sauvegardera quelques fichiers sur disquette, ce qui simplifie la configuration des autres ordinateurs. Si vous n'avez pas d'autres ordinateurs à configurer, cliquez sur « No » (Non) et sautez à la page 11.
2. Si vous avez cliqué sur « Yes » (Oui), on vous demandera d'insérer une disquete dans le lecteur du PC. Étiquetez une disquette « Belkin Networking client setup disk » (Disurette de configuration client Belkin Networking), ou quelques choses de semble dont vous vousouvendrez facilement, et insérez-la dans le lecteur de l'ordinateur. Cliquez sur OK.
3. Une fois la disquette creée, on vous demandera de redémarrer votre ordinaire. Faites-le maintainant.

Configuration d'ordinateurs additionnels à l'aide du logiciel Belkin NetSetup (Win 98/Me)

Maintenant que le premier ordinateur a eté configuré, vous pouvez continuer la procédure pour tous les autres ordinateurs de votre réseau.

1. Passez à l'ordinateur suivant. Cliquez successivement sur « Start » (Démarrer), « Programs » (Programmes), « Belkin SOHO Networking » et « Belkin NetSetup » pour lancer cet utiliser de configuration convivial. L'écran cédssous apparait.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

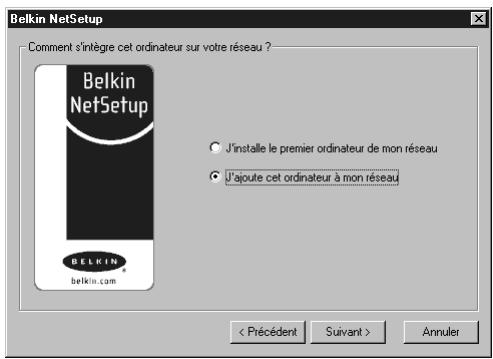

1. Sélectionnez « I am adding this computer to my network » (J'ajoute cet ordinateur à mon réseau). Cliquez sur « Next » (Suivant).
2. Windows you demandera maintainant d'insérer la disquette d'installation client que vous avez créé. Insérez la disquette étiquetée « Belkin Networking » dans le lecteur et cliquez sur OK. L'écran ci-dessous apparait.

1. Dans le champ « Computer Name » (Nom de l'ordinateur), tapez un nom d'ordinateur tel que « Ordinateur 2 ». N'oubliez pas que ce nom doit être différent pour chaque ordinateur dans le réseau
2. Dans le champ « Workgroup » (Groupe de travail), vous devez taper le même nom que vous avez entre pour l'ordinateur précédent. Ne modifies pas cette entrée.
3. Tapez une description telle que « Windows 98 ». Vous pouvez taper ce que vous foulez et il n'est pas nécessaire que cette description soitsemblable ou différente d'un ordinateur à l'autre. Vous pouvez même laisser ce champ en blanc.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

1. Lorsque vous avez fini de replir les champs, cliquez sur « Next » (Suivant). L'écran ci-dessous apparait.

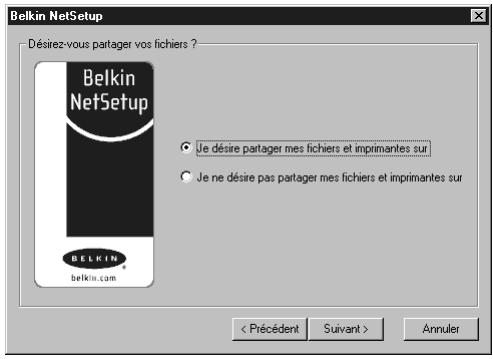

1. Si vous voulez autoriser le partage des fichiers et des imprimantes sur cet ordinateur, Sélectionnez « I want to share files and printers on my computer » (Je désire partager mes fichiers et imprimantes sur) et cliquez sur « Finish » (Terminer). Sinon, Sélectionnez « I do not want to share files and printers on my computer » (Je ne veux pas partager les fichiers et imprimantes sur mon ordinateur). Cliquez sur « Finish » (Terminer).
2. Maintenant, redémarrez votre ordinateur.
3. La configuration de cet ordinateur est terminée. Répétez ces étapes pour les autres ordinateurs de votre réseau.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

Définition des paramètres réseau - Windows 2000

1. Avec le bouton droit, cliquez sur « My Network Places » (Mes emplacements réseau) et Sélectionnéz « Properties » (Propriétés).

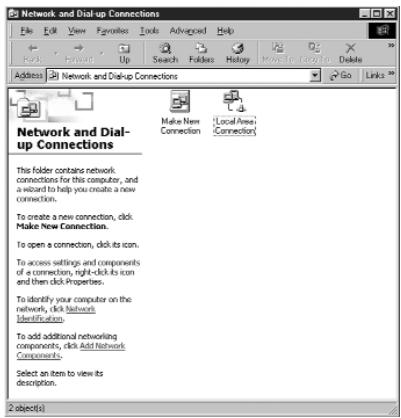

2. Dans la fenêtre « Network and Dial-up Connections » (Connexions réseau et accès à distance), votre connexion de réseau local (Local Area Connection) devrait être disponible.

1. Avec le bouton droit, cliquez sur « Local Area Connection » (Connexion de réseau local) et sélectionnez « Properties » (Propriétés).
2. Sélectionnez « Internet Protocol (TCP/IP) » (Protocole Internet - TCP/IP) et cliquez sur « Properties » (Propriétés).

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

1. Sélectionnez « Obtain IP address automatically » (Obtenir automatiquement une adresse IP) et « Obtain DNS server address automatically » (Obtenir automatiquement une adresse de serveur DNS). Cliquez sur OK. Windows vous demandera peut-être de redémarrer votre ordinateur. Redémarrez-le pour terminer la définition de vos paramètres réseau.

Définition des paramètres réseau sur votre Mac

1. Déroulez le menu Apple. Sélectionnez « Control Panels » (Panneaux de configuration) et TCP/IP.
2. Dans le champ « Connect Via: » (Connector via), Sélectionné soit « Ethernet Built In » (Ethernet intégré), soit « Ethernet », selon votre interface Mac.

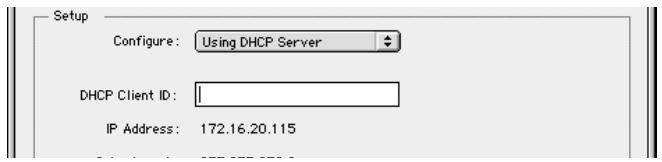

1. Dans le champ « Configure:», Sélectionnez « Using DHCP Server » (Utiliser serveur DHCP). Cette option indique à l'ordinateur qu'il doit obtenir une adresse IP du routeur.

ÉTAPE 3a: Configuérez vos ordinateurs en réseau

1. Fermez la fenêtre. L'écran ci-dessous apparait. Cliquez sur « Save » (Enregister).
2. Redemarrez votre ordinateur.

La dernière chose qui vous resté à faire est de configurer le routeur-passerelle pour qu'il fonctionne avec Internet. Pour ce faire, passez à l' étape 4.

ÉTAPE 3b : Configurez les ordinateurs sans fil pour le raccordement au routeur

Cette étape suppose que vous avez déjàinstallé un adaptateur sans fil sur l'ordinaireur ou les ordinateurs) que vous désirez raccarder au routeur.

Avant le raccordement au routeur, vous devez définir les mêmes paramètres sur l'ordinateur sans fil et le routeur. Les paramètres par défaut « SSID (ESSID)», « Channel » (Canal) et « Encryption » (Cryptage) de votre routeur sont définis par le fabricant.

1. Configurez votre ordinateur sans fil en fonction des paramètres par défaut du routeur. Pour de plus amples renseignements concernant la modification de ces paramètres, reportez-vous à la documentation de votre adaptateur réseau sans fil. Modifiez les paramètres en fonction des réglages suivants:

Mode	Infrastructure
SSID	WLAN
Canal	11
Cryptage	Déactivé

1. Si vous ave déjà défini les paramètres réseau de votre ordinateur à l'aide du calculi SOHO Networking de Belkin, sautez cette étape. Sinon, suivez les directives de l'étape 3a ou, si vous savez comment configurer les paramètres TCP/IP et partager les fichiers et périhériques, Sélectionnez comme paramètres TCP/IP pour l'adaptateur sans fil « Obtain IP Address Automatically » (Obtenir automatiquement une adresse IP) (PC) ou « Use DHCP » (Utiliser DHCP » (Mac).

Vérifiez que vos ordinateurs sont raccordés en réseau

Windows

Une fois que vous avez configuré tous vos ordinateurs, vous pouvez vérifier s'ils sont tous raccordés en réseau.

1. À partir de n'importequel ordinaireur, double-cliquez sur « Network Neighborhood » (Voisinage réseau) sur votre bureau.
2. Vous devriez voir apparaitre une icône dans la fenêtre « Network Neighborhood » (Voisinage réseau) portant le nom que vous avez attribué à leur groupe de travail. Double-cliquez sur cette icône.

ÉTAPE 3b : Configuérez les ordinateurs sans fil pour le raccordement au routeur

1. Vous devriez maintainant voir appararître une icône pour chaque ordinateur que vous avez configuré dans votre réseau. Notez que si les ordinateurs viennent tout juste de redémarrer, il pourrait s'écouler quelques secondes avant qu'ils apparaisent.
2. Si tous les ordinateurs apparaissent dans la fenêtre, cela signifie que votre configuration réseau est réussie.

La dernière chose qui vous resté à faire est de configurer le routeur-passerelle pour qu'il fonctionne avec Internet. Pour ce faire, passez à l' étape 4.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Maintenant que vos ordinateurs sont raccordés en réseau, vous pouvez commencer à configurer le routeur pour permettre le partage de la connexion Internet.

Configurez le navigateur Web

Internet Explorer 4.0 ou version plus récente.

1. Démarrez votre navigateur Web. Sélectionné « Tools » (Outils) et ensuite, « Internet Options » (Options Internet).

1. L'écran « Internet Options » (Options Internet) propose trois options, à savoir « Never dial a connection » (Ne jamais étabir de connexion), « Dial whenever a network connection is not present » (Étabrir une connexion s'il n'este pas de connexion réseau) et « Always dial my default connection » (Toujours étabir la connexion par défaut). Si vous pouvez en désirir une, Sélectionnez « Never dial a connection » (Ne jamais étabir de connexion). Si vous ne pouvez pas, passez à l' étape suivante.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

1. À l'écran « Internet Options » (Options Internet), cliquez sur « Connections » (Connexions) et sélectionné « LAN Settings » (Paramètres LAN).
2. Cochez « Automatically detect settings » (Détector automatiquement les paramètres). Cliquez sur OK. Cliquez à nouveau sur OK à la page « Internet Options » (Options Internet).

La configuration du navigateur est maintainant terminée. Passez à la section Accès à l'utilitaire de configuration Web.

Netscape Navigator 4.0 ou version plus recente.

1. Démarrez le programme Netscape. Cliquez sur « Edit » (Éditer) et ensuite, sur « Préférences » (Preférences).
2. Dans la fenêtre « Preferences » (Preférences), cliquez sur « Advanced » (Avancé) et Sélectionnéz « Proxies ». Dans la fenêtre « Proxies », Sélectionnéz « Direct connection to the Internet » (Connexion directe à Internet).

La configuration du navigateur est maintainant terminée. Passez à la section Accès à l'utilitaire de configuration Web.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Accès à l'utilitaire de configuration Web

Vous devriez déjà avoir toutes les informations nécessaires concernant votre fournisseur de service sur la feuille de travail que vous avez remplie au début de ce guide. Gardez-la à portée de main car vous en aurez besoin pour faire cette procédure. comme votre routeur est doté d'un utiliser de configuration Web, vous pouvez utiliser votre navigateur Internet pour le configurer. Pour acceder à l'utilitaire de configuration de votre routeur, utilisez votre navigateur Web (Internet Explorer ou Netscape Navigator).

1. À partir de l'ordinateur qui était connecté à l'origine directement au modem cable ou DSL, démarrez votre navigateur. Remarque: Meme si vous pouvez acceder à l'utilitaire de configuration à partir de n'importe quel autre ordinateur de votre réseau, utilisez celui-ci pour faire cette procédure.

2. Dans la barre d'adresse, tapez 192.168.2.1.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

1. L'écran de connexion du routeur apparait.

Si vous accédez au routeur pour la première fois ou que vous n'avez pas établi de mot de passer pour le routeur-passerelle sans fil, vous n'avez pas besoin d'entrer de mot de passer. Cliquez sur « Login » (Connexion).

1. L'écran de configuration initiale apparait.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Configuration - adressage dynamique

Configuration du routeur - adressage IP dynamique

Suivez cette procédure si vous FSI utilise l'adressage IP dynamique. Voitre routeur est configuré par défaut (en usine) pour l'adressage dynamique.

1. Cliquez sur « Initial Setup » (Installation initiale). L'écran ci-dessous apparait.
2. Sélectionnez « Dynamic IP Address » (Adresse IP dynamique) et cliquez sur

« Select » (Sélectionnez). Cela indiquera au routeur que le FSI fournit une adresse IP dynamique.

1. Cliquez sur « MAC Cloning/Entry » (Clonage/Entrée MAC) dans la partie gauche de l'écran. L'écran ci-dessous apparait.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

1. Si vous FSI vous a attribué un nom d'hôte, entrez-le ici. Sinon, laissez ce champ en blanc.
2. Si vous FSI lie la connexion à une adresse MAC, il faudra que le routeur copie cette adresse. Dans ce cas, ou même si vous n'en étés pas certain, faites ce qui suit. Cliquez sur « Clone MAC Address » (Cloner adresse MAC). Le système clonera (copiera) l'adresse MAC du premier ordinateur connecté au routeur. Vous aurez ainsi l'assurance que si votre connexion est liée à une adresse MAC, elle restera active. Cliquez sur « Enter » (Entrer) pour enregistrer ces paramètres.

Étape de configuration finale – adressage dynamique

Votre routeur est maintainant configuré pour l'adressage dynamique. Pour vérifier que votre routeur est connecté au modem, cliquez sur « Status » (État) dans le coin inférieur gauche de la page de configuration. Cette page contient une foule d'informations concernant l'état actuel du routeur. Sous la rubrique INTERNET, l'état de la connexion indique « Cable/DSL: » (Câble/DSL :). Le mot « Connected » (Connecté) apparaitra si le routeur est connecté à Internet, indiquant ainsi que la configuration initiale a réussi.

Avant de commencer à naviguer sur Internet, quitterz l'utilitaire de configuration enclinquant sur le bouton «Logoutn » (Déconnexion). Ensuite, tapez une adresse Webtelle que « www.belkin.com » dans la barre d'adresse du navigateur. Le navigateur devrait vous amener à l'adresse que vous avez entree. Les autres ordinateurs queyouaves connectés au routeur devraient aussi avoir acces au Web. Si vous aze des problèmes, reportez-vous à la section Dépannage du present guide.

Configuration - adressage statique

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Configuration du routeur - adressage IP statique

Suivez cette procédure si vous FSI utilise l'adressage IP statique.

1. Cliquez sur « Initial Setup » (Installation initiale). L'écran ci-dessous apparait.
2. Sélectionnez « Static IP Address » (Adresse IP statique) et cliquez sur « Select »

(Sélectionner). L'écran ci-dessous apparait.

1. Tapez votre adresse IP statique.
2. Entrez votre masque de sous-réseau.
3. Entrez l'adresse du routeur.
4. Une fois que vous avez tapeces informations, cliquez sur « Enter » (Entrer).

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

1. La fenêtre « MAC Cloning/Entry » (Clonage/Entree MAC) apparaitra.

1. Si vous FSI vous a attribué un nom d'hôte, entreprises le ici. Sinon, laissez ce champ en blanc.
2. Si vous FSI lie la connexion à une adresse MAC, il faudra que le routeur copie cette adresse. Dans ce cas, ou même si vous n'en étés pas certain, cliquez sur « Clone MAC Address » (Cloner adresse MAC). Le système clonera (copiera) l'adresse MAC du premier ordinateur connecté au routeur. Vous aurez ainsi l'assurance que si votre connexion est liée à une adresse MAC, elle restera active. Cliquez sur « Enter » (Entrer) pour enregistrer ces paramètres.

Étape de configuration finale – adressage statique

Votre routeur est maintainant configuré pour l'adressage statique. Pour vérifier que votre routeur est connecté au modem, cliquez sur « Status » (État) dans le coin inférieur gauche de la page de configuration. Cette page contient une foule d'informations concernant l'état actuel du routeur. Sous la rubrique INTERNET, l'état de la connexion indique « Cable/DSL: » (Cable/DSL :). Le mot « Connected » (Connecté) apparaitra si le routeur est connecté à Internet, indiquant ainsi que la configuration initia

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Avant de commencer à naviguer sur Internet, quitterz l'utilitaire de configuration enclinquant sur le bouton «Logoutn » (Déconnexion). Ensuite, tapez une adresse Webtelle que « www.belkin.com » dans la barre d'adresse du navigateur. Le navigateur devrait vous amener à l'adresse que vous avez entree. Les autres ordinateurs queyouaves connectés au routeur devraient aussi avoir acces au Web. Si you avezdes problèmes, reportez-vous a la section Dépannage du present guide.

Protocole PPPoE

Configuration du routeur - protocole PPPoE

Le protocole PPPoE s'utilise essentiellement pour les modems DSL. Si vous FSI utilise le protocole PPPoE, vous devrez entr'er或者其他 nom d'utilisateur, votre mot de passer et, dans certains cas, un nom de service. Pour ce faire, procédez de la façon suivante :

1. Cliquez sur « Initial Setup » (Installation initiale). L'écran ci-dessous apparait.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

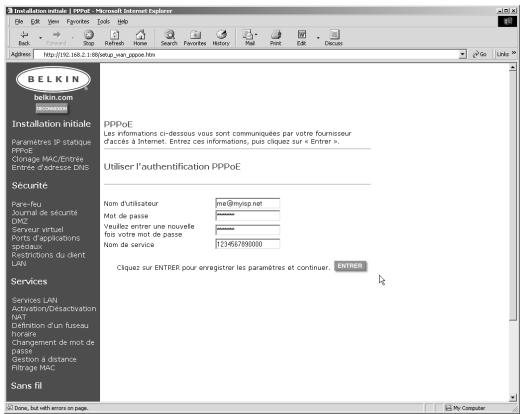

1. Sélectionnez « PPPoE » et clique sur « Select » (Sélectionner). L'écran ci-dessous apparait.

1. Entrez votre nom d'utilisateur.
2. Entrez votre mot deppe.
3. Confirmez votre mot de passer.
4. Entre le nom de la vente.
5. Une fois que vous avez tapeces informations, cliquez sur « Enter » (Entrer).
6. La fenêtre « MAC Cloning Entry » (Clonage/Entree MAC) apparaitra.
7. Si vous FSI lie la connexion à une adresse MAC, il faudra que le routeur copie cette adresse. Dans ce cas, ou même si vous n'en étés pas certain, cliquez sur « Clone MAC Address » (Cloner adresse MAC). Le système clonera (copiera) l'adresse MAC du premier ordinateur connecté au routeur. Vous aurez ainsi l'assurance que si votre connexion est liée à une adresse MAC, elle restera active. Cliquez sur « Enter » (Entrer) pour enregistrer ces paramètres.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Étape de configuration finale - PPPoE

Votre routeur est maintainant configuré pour le protocole PPPoE. Pour vérifier que votre routeur est connecté au modem, cliquez sur « Status » (État) dans le coin inférieur gauche de la page de configuration. Cette page contient une foule d'informations concernant l'état actuel du routeur. Sous la rubrique INTERNET, l'état de la connexion indique « Cable/DSL: » (Câble/DSL :). Le mot « Connected » (Connecté) apparaitra si le routeur est connecté à Internet, indiquant ainsi que la configuration initiale a réussi.

Avant de commencer à naviguer sur Internet, quitterez l'utilitaire de configuration enclinquant sur le bouton «Logoutn » (Déconnexion). Habituellesment, pour vous connecter à Internet, vous utilisez le logiciel fourni par votre FSI. Maintenant que le routeur est installev, vous n'avez plus besoin de ce logiciel pour vous connecter à Internet. Tapez simplement une adresse Web telle que « www.belkin.com » dans la barre d'adresse du navigateur. Si le routeur est configuré correctement, le navigateur devrait vous amener à l'adresse que vous avez entree. Les autres ordinateurs que vous avez connectés au routeur devraient aussi avoir acces au Web. Si vous avez des problèmes, reportez-vous à la section Dépannage du present guide.

Étape 4: Configurez votre routeur cable/DSL sans fil Belkin pour le raccordement à Internet

Félicitations ! Vous avez installé correctement votre routeur. Les prochaines sections de ce guide expliquent plus en détaill les fonctions évoluées de votre routeur. Veuillez les dire attentivement pour mistrés connaître votre routeur.

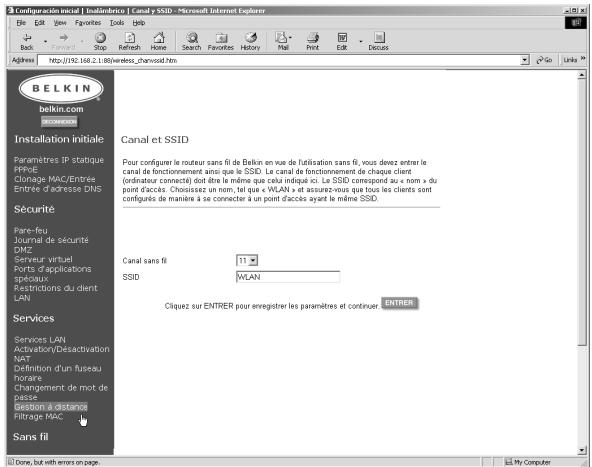

Canal et SSID

À partir de la page de configuration initiale, cliquez sur « Channel and SSID » (Canal et SSID), sous la rubrique « Wireless » (Sans fil) dans la partie droite de l'écran pour acceder à la page « Channel and SSID » (Canal et SSID).

Canal

La norme 802.11b permet de prendre en charge jusqu'à 14 canaux. Le nombre de canaux disponibles est régi par les réglementations locales. FCC/IC : Canaux 1-11. ETSI : Canaux 1-13, France : Canaux 10-13, Espagne : Canaux 10-11, MKK : Canaux 1-14. Le canal par défaut est 11. Pour changer de canal, cliquez sur la flèche vers le BAS à côté du champ « Channel » (Canal) et sélectionnez le numéro de canal youlu. Une fois terminé, cliquez sur « Enter » (Entrer) pour que les modifications puissant prendre effet.

SSID

Le « Service Set Identifier – SSID » (Identificateur de service – SSID) désigne un réseau sans fil (on parle parfois de « nom de réseau »). Tous les ordinateurs sans fil de votre réseau doivent avoir le même SSID pour avoir accès au réseau. La valeur par défaut est « WLAN » (réseau local sans fil). Pour modifier cette valeur, cliquez simplement dans le champ SSID et tapez un nouvel identificateur SSID. Une fois terminé, cliquez sur « Enter » (Entrer) pour que les modifications puissant prendre

effet.

Configuration sans fil

Utilisation du cryptage WEP

À partir de la page de configuration initiale, cliquez sur « Encryption » (Cryptage), sous la rubrique « Wireless » (Sans fil) dans la partie droite de l'écran pour acceder à la page de cryptage. La valeur par défaut est « Disabled » (Désactivé).

Programmation du cryptage

Le cryptage nécessite l'entrée d'une clé à la fois sur le routeur et sur l'ordinateur sans fil. Cette clé peut être entree manuelle ou automatiquement sous forme d'expression (ou chaîne de mots de passer), cette dernière méthode étant la plus simple. Pour activer le cryptage manuel 64 bits, Sélectionnez 64 au menu. Lorsque vous utiliserez ce cryptage manuel, vous remarquerez qu'il y a quatre clés identifiées « Clé 1 » à « Clé 4 ». Une seule clé peut être utilisé à la fois. Comme son nom l'indique, en mode manuel les clés peuvent être entrées manuelle mais pour facilititer cette tâche, le logiciel peut générer des clés à partir d'une expression que vous entrez vous-même. Sélectionnez « 64-bit automatically » (64 bits automatiquement) et tapez une expression. Cette expression peut facilement être communiquée aux utilisateurs d'ordinateur sans fil de votre réseau. Par exemple, si vous creez une clé en utilisant l'expression « Passphrase » le système généra quatre clés en mode de cryptage 64 bits. Le cryptage 128 bits n'utilise qu'une seule clé. Cette clé peut aussi être entrée manuelle ou créé à partir d'une expression. L'utiliseur d'un ordinateur portable n'a qu'à enterl l'expression et le nombre de clé (mode 64 bits seulement) dans le logiciel de gestion sans fil pour pouvoir communiquer en mode cryptage. Tous les ordinateurs dans le réseau doivent utiliser le même mode de cryptage et la même expression. Cette chaine peut être modifiée aussi souvent que vous le désirez.

Autres caractéristiques

Clonage d'adresse MAC

Si vous FSI lie la connexion à une adresse MAC, il faudra que le routeur copie cette adresse. Dans ce cas, ou même si vous n'en estes pas certain, faites ce qui suit.

1. Cliquez sur « MAC Cloning/Entry » (Clonage/Entrée MAC). L'écran ci-dessous apparait.

1. Cliquez sur « Clone MAC Address » (Cloner adresse MAC). Le système clonera (copiera) l'adresse MAC du premier ordinateur connecté au routeur. Vous aurez ainsi l'assurance que si votre connexion est liée à une adresse MAC, elle restera active. Cliquez sur « Enter » (Entrer) pour enregistrer ces paramètres.
2. La configuration de votre routeur est maintainant terminée; vous pouvez acceder à Internet à partir de n'importe quel ordinateur de votre réseau.

Autres caractéristiques

Filtrage MAC

Le filtrage MAC yous permit de controller l'acces au reseau en autorisant (ou en interdisant) la connexion d'adresses MAC spécifiques au routeur. Vous pouze enter une liste contenant jusqu'à vingt adresses MAC dans le routeur. C'est ce qu'on appelle la « Liste de contrôle ». En activant le contrôle d'adresses MAC et en définissant les parametes de contrôle de connexion et des associations, vous pouze rendre votre reseau plus sécurité.

Contrôle de connexion

Le contrôle de connexion vous permet d'autoriser ou d'interdire l'accès au routeur à des ordinateurs câblés ou sans fil. Pour activer le contrôle de connexion, cochez simplement la case « Connection Control » (Contrôle de connexion). Une fois que vous avons entrez une adresse MAC dans la table de contrôle, il suffit de cocher la case « C » pour donner à cet ordinateur un accès complet au réseau. Si la case n'est pas cochée, l'ordinateur pourra communier avec les autres ordinateurs câblés du réseau mais il n'aura pas accès à Internet ou il ne pourrait pas communier avec les ordinateurs sans fil. Cette case vous permet de déterminer si les ordinateurs qui n'ont PAS d'adresse MAC dans la table de contrôle sont autorisés à acceder au réseau et à toutes les ressources, comme Internet par exemple. Si l'interdiction est activée, l'ordinateur ne pourrait pas connecter, à moins que l'accesse MAC figure dans la table de contrôle.

Autres caractéristiques

Contrôle des associations

Le contrôle des associations fonctionne essentiellement de la même façon que le contrôle de connexion. Il vous permit d'autoriser ou d'interdire l'accès au réseau aux ordinateurs sans fil. Pour activer le contrôle d'accès, cochez simplement cette case. Une fois que vous avez entre une adresse MAC dans la table de contrôle, il suffit de cocher la case « A » pour donner à l'ordinateur sans fil un accès complet au réseau. Si la case n'est pas cochée, l'ordinateur pourra communiquer avec les autres ordinateurs sans fil du réseau mais il n'aura pas accès à Internet ou il ne pourra pas communiquer avec les ordinateurs câblés. Cette case vous permet de déterminer si les ordinateurs qui n'ont PAS d'adresse MAC dans la table de contrôle sont autorisés à acceder au réseau et à toutes les ressources, comme Internet par exemple. Si l'interdiction est activée, l'ordinateur ne pourra pas connecter, à moins que l'adresse MAC figure dans la table de contrôle.

Le contrôle d'association n'a aucun effet sur les ordinateurs câblés.

Sécurité

Activation/désactivation de la détction de tentative d'accès

Pour acceder à cette fonction, cliquez sur « Firewall » (Pare-feu) dans la partie gauche de l'écran. Le routeur surveille toute tentative d'accès à votre réseau et vous en avertit. Si vous désirez utiliser cette fonction, Sélectionnez « Enable » (Activer).

Journal de sécurité

Pour acceder à ce journal, cliquez sur « Security Log » (Journal de sécurité) dans la partie gauche de l'écran. Le routeur enregistrtera toute tentative d'accès non autorisé à votre réseau. Cet écran affiche le contenu de ce journal.

Autres caractéristiques

Zone demilitarisé (DMZ)

Pour acceder à cette fonction, cliquez sur « DMZ » (Zone démilitarisée) dans la partie gauche de l'écran. La zone démilitarisée (DMZ) est une fonction qui permet à un ordinateur d'être exposé à Internet en le « plaçant » hors du pare-feu. Cette fonction est utile lorsque vous utilisez des jours sur Internet qui s'accompdent mal de la présence d'un pare-feu. De plus, les applications de contenu video peuvent avoir interet à contourner le dispositif de sécurité NAT. Pour placer un ordinateur dans la DMZ, entrez ici son adresse IP. Le routeur n'autorise qu'un ordinateur dans la DMZ. N'oubliez pas que si un ordinateur n'est pas protégé par un pare-feu, il est vulnable aux attaques des pirates. Utilisez cette fonction seulement si elle est nécessaire.

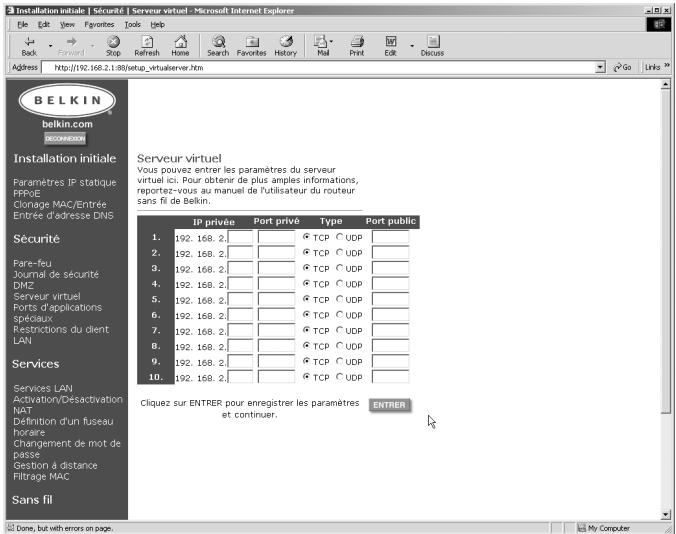

Paramètres du serveur virtuel

Autres caractéristiques

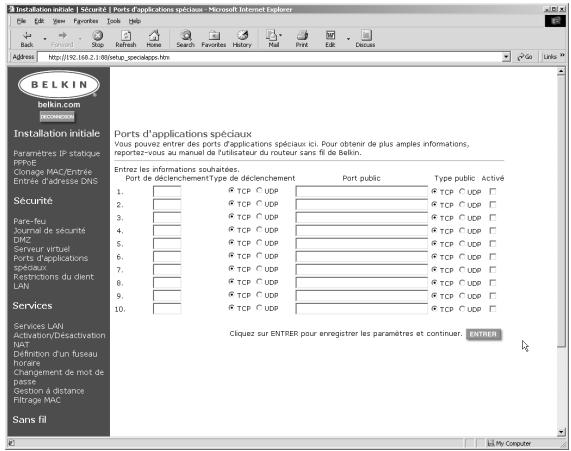

Paramètres des applications spéciales

Cliquez sur « Special Application Ports » (Ports des applications spéciaux).

Paramètres du filtrage client

Cliquez sur « LAN Client Restrictions » (Restrictions du client LAN). Le routeur peut être configuré pour limiter l'accès Internet à certains ordinateurs à des dates et heures précises.

Autres caractéristiques

Services

Paramètres DHCP LAN

Cliquez sur « LAN Services » (Services LAN) pour acceder à cet écran. Vote routeur vous permet de spécifique une adresse IP interne. Vous pouze également activer ou désactiver le service DHCP. Nous recommendons son'utilisation pour faciliter la configuration de votre réseau. Toute modification sur cet écran vous obligera à reconfigurer les ordinateurs de votre réseau.

La traduction des adresses réseau (NAT) garantit la sécurité en rendant votre réseau interne invisible sur Internet. Pour des raisons de sécurité, nous recommendons de laisser cette fonction activée.

Définition du fuseau horaire

Si vous utilisez l'une des fonctions horaires du routeur, telles que le filtrage client, vous doivent définir le fuseau hora dans lequel vous vous trouvez. Voteur routeur obtient automatiquement l'heure juste d'Internet en utilisant le protocole SNTP (Simple Network Time Protocol). Plusieurs serveurs sur Internet obtiennent l'heure de l'horloge atomique puis la diffusent sur le Web. Vous n'vez donc pas besoin de regler l'heure sur votre routeur.

Modification du mot de passer

Le routeur Belkin est livré sans mot de passer défini. Il n'est pas nécessaire d'en définir un. Si vous désissez de ne pas utiliser de mot de passer, laissez ce champ en blanc. Par contre, si vous définissez un mot de passer, prenez-en note dans un endroit sur. Pour définiter un mot de passer, entrez-le dans le champ « New Password » (Nouveau mot de passer) et confirmez-le dans le champ suivant. Pour modifier votre mot de passer, entrez votre mot de passer actuel puis tapez deux fois le nouveau. Si vous oubliez votre mot de passer, vous pouvez réinitialiser manuellement le routeur en appuyant sur le bouton de réinitialisation pendant 5 secondes. Lorsque vous relâchez le bouton, le voyant d'alimentation commence à clignoter. La réinitialisation se fait à l'arrête du routeur.

Autres caractéristiques

Gestion à distance

Tous les ordinateurs de votre réseau ont accès à l'utilitaire de configuration intégré du routeur. La fonction de gestion à distance permet à un ordinateur exter au réseau d'acceder à cet utiliser. Lorsqu'elle est activée, seul l'ordinateur ayant l'adresse IP spécifiée peut acceder à cet utilisé. Entrez 0.0.0.0 pour permettre l'accès par n'importe quel ordinateur.

Utilaires

Pour acceder à l'écran « Utilities » (Utilitaires), cliquez sur « Utilities » (Utilitaires).

Réinitialisation

Si vous routeur cesse de fonctionner correctement, vous pouvez le réinitialiser ou le redémarrer en passant par le navigateur Web. Dans ce cas, vous ne perdrez pas vos paramètres. Pour réinitialiser votre routeur, cliquez sur le bouton RÉINITIALISER. On vous demandera de confirmer que vous souhaitez réinitialiser le routeur. Le voyant d'alimentation commence à clignoter de même,

éventuellesment, que les voyants des ports. Lorsqu'ils cèssent de clignoter, la réinitialisation du routeur-passerelle est terminée.

Restauration des paramètres par défaut

Pour rétablit les paramètres par défaut du fabricant du routeur, cliquez sur ce lien. Tous les paramètres définis en usine seront alors rétablis. Assurez-vous que c'est bien ce que vous souhaitez faire avant de cliquer sur ce lien.

Mise à niveau du micrologiciel

Belkin créera un nouveau micrologiciel pour votre routeur. Les mises à niveau du micrologiciel permettent d'améliorer le rendement et les fonctionnalités.

Création de réseau sans fil selon la norme 802.11b

Pour creer un réseau sans fil, deux éléments de base sont nécessaires. D'abord, il faut un adaptateur sans fil pour PC, soit USB, soit PCMCIA. L'adaptateur fournit les fonctionnalités Ethernet sans fil au PC. Ensuite, il faut un point d'accès sans fil, lequel peut être raccordé à un réseau local (LAN) cable et permettre aux ordinateurs sans fil d'y avoir accès. Un point d'accès sans fil peut être un module soit autonome, soit intégré à un routeur cable ou DSL, formant ainsi un routeur-passerelle sans fil. Nous reviendrons sur l'utilisation de chacun de ces types de produits plus loin dans le guide.

La création de réseau sans fil ressemble beaucoup à celle d'un réseau cable, à quelques différences près qu'il est important de bien comprendre. Il y a deux façon de creator un réseau selon la norme 802.11b. La première, qui est la moins courante, est la configuration Ad-Hoc, également appelée d'« égal à égal » L'autre, la plus courante, est la configuration en infrastructure.

Réseau Ad-Hoc (égal à égal)

Un réseau Ad-Hoc ou d'égal à égal désigne une configuration sans fil où chaque ordinateur communique directement l'un avec l'autre. Un réseau local Ad-Hoc sans fil est un groupe d'ordinateurs équipés d'adaptateurs LAN et connectés sous forme de réseau local sans fil indépendant. Les ordinateurs d'un réseau local Ad-Hoc sans fil doivent être configurés avec le même canal radio pour pouvoir communiquer les uns avec les autres. Plusieurs réseau Ad-Hoc peuvent co-exister dans un même endroit, à condition toutefois qu'ils soient configurés de façon à utiliser un canal différent. Le nombre de canaux varie selon les pays. Les États-Unis ont 11 canaux, l'Europe 13 et le Japon, 14. Le schéma ci-dessous illustrte une configuration Ad-Hoc sans fil typique.

Création de réseau sans fil selon la norme 802.11b

Configuration en infrastructure

Une configuration en infrastructure désigne l'utilisation d'un point d'accès sans fil pour raccorder un réseau local sans fil à un autre réseau local cable. Dans ce cas, le point d'accès sans fil sert de point entre les deux types de réseau. Raccorder le point d'accès à n'importe quel port sur le réseau cable permettra d'avoir accès sans fil à tous les ordinateurs sans fil situés dans sa zone de couverture. La configuration d'un point d'accès comprend un identificateur de service (SSI), c'est-à-dire un nom attribué au réseau sans fil que les ordinateurs sans fil devront utiliser pour y avoir accès. Les points d'accès peuvent aussi être configurés pour utiliser une méthode de cryptage ou donner accès aux ordinateurs ayant une adresse MAC spécifique. Ils doublent ainsi la distance pouvant séparer les ordinateurs les uns des autres dans un réseau local sans fil. Cela s'explique par le fait que l'unité sert de point central pour l'acheminement de tout le traffic réseau entre les ordinateurs sans fil. Les ordinateurs sans fil raccordés en réseau dans une configuration en infrastructure forment un groupe appelé zone de service de base (BSS). Un maximum de 64 ordinateurs peuvent fonctionner en même temps dans une zone de service de base, compte tenu du fait que le point d'accès ne peut prendre en charge plus de 64 clients. Le schéma ci-dessous illustre comment le point d'accès parvient à etendre la zone de couverture de votre réseau sans fil.

Création de réseau sans fil selon la norme 802.11b

Le schéma ci-dessous montre comment un point d'accès sans fil sert de pont entre la zone de service de base (BBS) sans fil et le réseau cable.

Itinérance

On peut utiliser plus d'un point d'accès sans fil pour étendre la zone de couverture d'un réseau local sans fil. Le schéma ci-dessous montre deux points d'accès sans fil configurés de façon à étendre cette zone au-delà d'un seul unité. La zone de chevauchement de chaque BSS s'appeille une « zone de service entendue » (ESS). Lorsqu'un ordinateur sans fil entre dans la zone ESS, il évalue la puissance du signal et la qualité de la liaison avant de désirir le point d'accès offrant les mêilles caractéristiques. C'est ce qu'on appelle l'itinérance. Pour configurer vos points d'accès de façon à ce qu'ils permettent l'itinérance à l'intérieur du réseau sans fil, le même identificateur de service (SSID) doit être attribué à chaque unité. Le placement stratégique de plusieurs unités à la maison ou au bureau permet d'étendre la zone de couverture sans fil à l'ensemble des lieux. L'illustration ci-dessous montre deux zones de base (BBS) se chevauchant pour former une zone de service étendue (ESS).

Glossaire - réseaux sans fil

Ad-Hoc - Un réseau local sans fil Ad-Hoc est un groupe d'ordinateurs équipés d'adaptateurs LAN et connectés sous forme de LAN sans fil indépendant.

Épine horsale - Infrastructure centrale d'un réseau. Partie du réseau qui achemine les informations d'un point central vers un autre point où elles sont copiées sur un système local.

BSS - Acronyme de Basic Service Set. Il se compose d'un point d'accès et de tous les ordinateurs du réseau local qui lui sont associés.

ESS - ESS (ESS-ID, SSID) est l'acronyme de Extended Service Set et signifie « zone de service étendue ». L'utilisation de plusieurs BSS create une zone de service étendue (ESS). Les utilisateurs mobiles du réseau local peuvent se déplacer entre les différents BSS de la zone ESS (ESS-ID, SSID).

Ethernet - Réseau local de transmission de données très répandu entre ordinateurs et terminaux. Ethernet offre un débit standard de 10 ou 100 Mbit/s et utilise un cable à paires torsadées non blindées.

Infrastructure - Un LAN cable ou sans fil intégré est appelé une configuration en infrastructure.

Glossaire - réseaux sans fil

Itinérance - Un'utilisateur mobile de réseau local sans fil se déplace dans sa zone de service étendue (ESS) et bénéficiaie d'une connexion continue avec le réseau en mode Infrastructure.

Point d'accès - Periphérique de mise en réseau qui permet de connecter des réseaux câbés et sans fil de manière transparente.

Seuil RTS - Les transmetteurs souhaitant doivent une porteuse peuvent ne pas savoir qu'un autre transmetteur se trouve dans la zone. Le mécanisme RTS/CTS peut résoudre ce problème de « nœud cache ». Si la taille de paquet est inférieure au seuil RTS prédéfini, le mécanisme RTS/CTS n'est PAS activé.

Station de base - Dans le domaine des télécommunications mobiles, transmetteur/recepteur radio central qui assure les communications avec les unités de radiotéléphone mobiles situées dans sa zone de couverture. Dans les communications cellulaires et personnelles, chaque cellule ou microcellule dispose de sa propre station de base qui, à son tour, est reliée aux autres cellules ou bases.

WEP – La clé WEP (Wired Equivalent Privacy) est basée sur l'utilisation de clés 64 ou 128 bits et de l'algorithmé de cryptage très connu RC4. Les périphériques sans fil qui n'ont pas de clé WEP valider seront exclus du réseau.

Glossaire - réseaux câblés

Adresse de passerelle du FSI - (voir la définition de FSI). L'adresse de passerelle du FSI est une adresse IP pour le routeur Internet situé dans les locaux du FSI. Cette adresse est requise seulement si vous utilisez un modem cable ou DSL.

Adresse de serveur DNS - DNS est l'abréviation de « système de nombres de domaine » (Domain Name System). Ce système attribue aux ordinateurs hôtes Internet un nom de Domaine (belkin.com, par exemple) et une ou plusieurs adresses IP (192.34.45.8, par exemple). Un serveur DNS conserve une base de données où figurent les ordinateurs hôtes avec leurs noms de Domaine et adresses IP respectifs. Lorsqu'un nom de Domaine est requis ( comme lorsque vous tapez « belkin.com » dans votre navigateur Internet), l'utilisateur est envoyé à l'adresse IP correspondante. L'adresse du serveur DNS utilisée par les ordinateurs de votre réseau domestique est l'emplacement du serveur DNS attribué par votre FSI.

Adresse IP - IP est l'abréviation de « protocole Internet » (Internet Protocol). Une adresse IP consiste en une série de quatre nombres séparés par des points. Elle identifie un ordinateur hôte Internet unique. Exemple : 192.34.45.8.

Adresse MAC - MAC est l'abréviation de « Media Access Control » (contrôle d'accès au Médium). Une adresse MAC est l'adresse matérielle de tout péripérisque connecté à un réseau. Cette adresse est unique (exclusive) à chaque péripérisque.

DHCP - (Dynamic Host Configuration Protocol). Ce protocole configure automatiquement les paramètres TCP/IP de tous les ordinateurs de votre réseau domestique.

Ethernet - Norme pour les réseaux informatiques. Les réseaux Ethernet sont connectés par des cables et des commutateurs spéciaux, et transférènt les données à des débits pouvant atteindre jusqu'à 10 millions de bits par seconde [ou mégabits par seconde] (Mbit/s).

FSI - Fournisseur de service Internet. Un FSI offre la connectivité à Internet aux particuliers, aux entreprises et autres organisations.

LAN - Réseau local (Local Area Network). Un réseau local est un groupe d'ordinateurs et de péripériques interconnectés dans une zone peu étendue (une maison ou un bureau, par exemple). Voiture réseau domestique est considéré comme un réseau local.

Glossaire - réseaux câblés

Masque de sous-réseau - Un masque de sous-réseau, qui peut faire partie des informations TCP/IP fournies par votre FSI, consiste en quatre nombres configurés de la même façon qu'une adresse IP. Il sert à créé les nombres de l'adresse IP utilisée uniquement à l'intérieur d'un réseau donné (par opposition aux nombres de l'adresse IP valide reconnaue par Internet, qui doit être attribuée par InterNIC).

NAT - Traduction des adresses réseau (Network Address Translation). Cette procédure permet à tous les ordinateurs de votre réseau domestique d'utiliser une même adresse IP. Grâce à la fonctionnalité NAT du routeur-passerelle cable/DSL à 4 ports Belkin, vous avez accès à Internet à partir de n'importe quel ordinateur de votre réseau domestique sans devoir acheter des adresses IP supplémentaires de votre FSI.

PPPoE - Protocole point à point sur Ethernet. Le protocole point à point est une méthode de transmission de données sécurisée initialement conçue pour les connexions commutées; le protocole PPPoE est destiné aux connexions Ethernet.

SPI - Pare-feu à inspection de l'état confirmé des paquets. SPI est une sécurité Internet pour les entreprises offerte par le routeur-passerelle cable/DSL à 4 ports Belkin. Gracé à SPI, la passerelle agit comme « pare-feu » et protège votre réseau contre le piratage informatique.

TCP/IP - Transmission Control Protocol/Internet Protocol. C'est le protocole standard pour la transmission de données sur Internet.

WAN - Réseau longue distance (Wide Area Network). Réseau connectant des ordinateurs situés dans des zones géographiquement éloignées (immeubles, villes ou pays différents).

Dépannage

Levoyant WAN est étée int ou je ne peux pas me connecter au modem cable ou DSL.	1. Vérifiez la connexion entre le routé et le modem cable ou DSL. Assurez-vous que le cable réseau connecté au modem est branché dans le port du routeur marqué WAN.
	2. Assurez-vous que le modem cable ou DSL est allumé et sous tension.
	3. Assurez-vous que le routé est alimenté en courant. Le voyant de couleur amber sur la face avant devrait être allumé.
	4. Certains modems cable ou DSL nécessitate un cable de raccordement à fils croisés. Demandez des précisions à votre fabricant à ce sujet.
J'utilise une connexion avec adressage IP statique. Je ne peux pas me connecter à Internet.	1. Comme vous utilisez une connexion avec adresse IP statique, votre FSI doit vous attribuer une adresse IP, un masque de sous-réseau et une adresse de passerelle. Assurez-vous que votre routeur a une connexion avec « adressage IP statique » et vérifiez vos paramètres.
	2. Il se pourrait que votre FSI lievre connexion à l'adresse MAC de la carte NIC de votre ordinateur. Clonez votre adresse MAC.
J'utilise une connexion avec adressage IP dynamique. Je ne peux pas me connecter à Internet.	1. Assurez-vous que tous vos ordinateurs sont configurés correctement et que tous les cables réseau sont bien branchés.

Dépannage

J'utilise une connexion avec adressage IP dynamique. Je ne peux pas me connecter à Internet.	2. Assurez-vous que la ligne DSL ou le cable est bien branché dans le modem. Reportez-vous au guide d'utilisation de votre modem pour vérifier qu'il fonctionne normalement.
	3. Assurez-vous que le cable réseau entre le modem et le routeur est bien branché. Éteignez le modem, attendez quelques secondes puis rallumez-le.
	4. Il se pourrait que votre FSI lievre connexion à l'adresse MAC de la carte NIC de votre ordinateur. Clonez votre adresse MAC.
J'ai une connexion de type « PPPoE ». Je ne peux pas me connecter à Internet.	1. Comme vous utilisez une connexion de type PPPoE, votre FSI vous attribuera un nom de compte, un mot de passer et un nom de service. Assurez-vous que le type de connexion du routeur est configuré comme « PPPoE » et vérifie que ces paramètres sont entrés correctement.
	2. Assurez-vous que tous vos ordinateurs sont configurés correctement et que tous les cables réseau sont bien branchés.
	3. Assurez-vous que la ligne DSL ou le cable coaxial est bien branché dans le modem. Reportez-vous au guide d'utilisation de votre modem pour vérifier qu'il fonctionne normalement.

Dépannage

J'ai une connexion de type « PPPoE ». Je ne peux pas connecter à Internet.	4. Assurez-vous que le cable réseau entre le modem et le routeur est bien branché. Éteignez le modem, attendez quelques secondes puis rallumez-le.
	5. Il se pourrait que votre FSI lievre liaison connexion à l'adresse MAC de la carte NIC de votre ordinateur. Clonez votre adresse MAC.

Rensseignements

Déclaration

DECLARATION DE CONFORMITE AVEC LES REGLES FCC POUR LA COMPATIBILITE ELECTROMAGNETIQUE

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit

F5D6230t3

auxquel se refère la presente déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit replir les deux conditions suivantes : (1) ce périphérique ne doit pas causeur d'interférences nuisibles et (2) ce périphérique doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Attention : Exposition aux radiations dues aux féquences radio

La puissance d'émission en sortie de cet apparéil reste largement en dessous des limites d'exposition aux féquences radios FCC. Toutefois, il est conseilé d'utiliser l' apparéil de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenné extérieure est raccordée à l'appareil, le placer de manière à minimiser les risques d'exposition dans des conditions de fonctionnement normales. Pour éviter la possibilité d'exéder les limites d'exposition aux féquences radio FCC, il est conseilé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la Commission des Communications fédérale

L'appareil a ete teste et satisait aux limites de la classe B des appeareils numeriques, conformement à la partie 5 de la reglementation FCC. Ces limites sont conques de maniere à assurer une protection raisonnable contre les interfrences nuisibles au sein d'une installation domestique.

L'appareil génére, utilise et peut irradir une énergie radio féquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invite à tester et à corriger l'interférence en prénant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.

Modifications

La reglementation FCC souigne la nécessite d'indiquer à l'utiliser que toute modification, de chaque nature que ce soit et non agrée par Belkin, lui retire le droit d'utiliser l'appareil.

Renseignements

La radio sans fil de cet apparéil est conforme aux normes RSS 139 & RSS 210 Industry Canada.

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - Prescription Union Européenne

Les produits radio portant le label CE 0678 ou CE alert satisfont à la directive R&TTE (1995/E/CE) établie par la Commission de la Communauté européen.

C∈0678①

L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

• EN 60950 (IEC60950) - Sécurité des produits
• EN 300 328 Conditions techniques exigeées pour les apparêls radio
• ETS 300 826 Conditions générales en matière de compatibilité electromagnétique pour les appareils radio

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité electromagnétique (89/336/EEC) et la directive sur la base tension (72/23/EEC) publiées par la Commission de la Communauté européen. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parentheses).

EN 55022 (CISPR 22) - Electromagnetic Interference
EN 55024 (IEC61000-4-2,3,4,5,6,8,11)-Electromagnetic Immunity
- EN 61000-3-2 (IEC61000-3-2) - Power Line Harmonics
EN 61000-3-3 (IEC610000) - Power Line Flicker
EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0678 ou CE alert et peuvent également afficher le logo CE.

Renseignements

Garantie à vie limite de Belkin Components

Belkin Components garantit ce produit à vie contre tout défaut de matériel et de fabrication. Si l'appareil s'avéré défecteurs, Belkin le réparera ou le replacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au dépositaire Belkin agrée duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La presente garantie est caduque si le produit a ete endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de série Belkin a ete suprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉM TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRentes À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'une RIUTFURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Aux États unis, certains états ne permettent d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas à votre cas. La garantie vous confère des droits légaux spécifique. Vous pouvez aussi bénéficier d'autres doits qui varient d'un état à l'autre.

Belkin Components

Compton · CA · 90220 · Etats-Unis

Tél: [phone]

Fax:[phone]

Northampton · NN3 8RX · Royaume-Uni

Tel: [phone]

Fax: [phone]

Belkin Components B.V.

Starparc Building • Boeing Avenue 333

1119 PH Schiphol-Rijk · Pays-Bas

Tel: [phone]

Fax: [phone]
