F5D6000-C - Carte réseau sans fil BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau sans fil 11 Mbit/s (norme 802.11b) pour ordinateur portable (PCMCIA Type II) ou adaptateur PCI pour ordinateur de bureau (modèle F5D6020)
Dimensions (carte PCMCIA)	85,6 x 54 x 5 mm (Type II)
Poids (carte PCMCIA)	Environ 40 g
Alimentation	Alimentée par le bus hôte (PCMCIA ou PCI) ; tension nominale 3,3 V ou 5 V
Débit sans fil	Jusqu'à 11 Mbit/s (norme 802.11b)
Bande de fréquence	2,4 GHz
Canaux	États-Unis : 11, Europe : 13, Japon : 14
Modes de fonctionnement	Infrastructure (via point d'accès) et Ad-Hoc (pair à pair)
Sécurité sans fil	Cryptage WEP 64 bits et 128 bits
Indicateurs lumineux (LED)	Présence et activité réseau
Systèmes d'exploitation supportés	Windows 95, 98, Me, 2000, NT
Interfaces	PCMCIA Type II (carte) ou PCI via adaptateur (F5D6020)
Antenne	Intégrée (dans la carte ou l'adaptateur)
Entretien et nettoyage	Débrancher tout câble avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de liquides ni d'aérosols.
Sécurité	Respecter les précautions antistatiques lors de la manipulation. Ne pas exposer à l'humidité. L'appareil est conforme aux normes FCC classe B, CE et Industry Canada.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; en cas de panne, contacter le support Belkin. Garantie à vie limitée couvrant les défauts de fabrication.
Informations générales	Marque : BELKIN, Modèle : F5D6000-C, Famille : 11 Mbit/s Wireless Series. Fabriqué aux États-Unis. Assistance : www.belkin.com.

FOIRE AUX QUESTIONS - F5D6000-C BELKIN

Quels systèmes d'exploitation sont supportés par la carte BELKIN F5D6000-C ?

La carte supporte Windows 95, 98, Me, 2000 et NT. Les pilotes sont fournis sur le CD-ROM inclus.

Comment installer la carte réseau sans fil dans un ordinateur portable ?

Insérez la carte dans un emplacement PCMCIA Type II libre, étiquette colorée vers le haut. Allumez l'ordinateur, puis installez les pilotes à partir du CD-ROM en suivant les instructions pour votre système d'exploitation.

Puis-je utiliser cette carte dans un ordinateur de bureau ?

Oui, grâce à l'adaptateur PCI optionnel (modèle F5D6020). Vous insérez la carte PCMCIA dans l'adaptateur PCI, puis installez ce dernier dans un slot PCI libre.

Quels sont les modes de fonctionnement disponibles ?

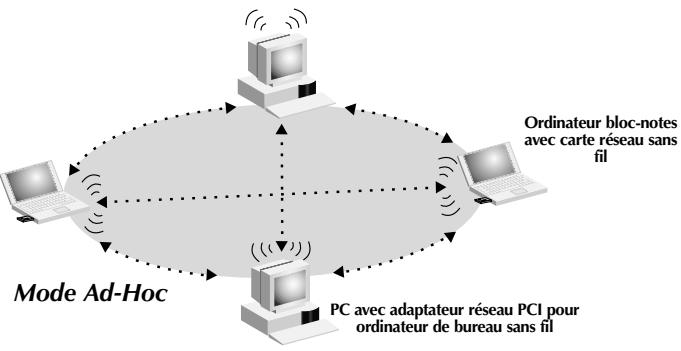

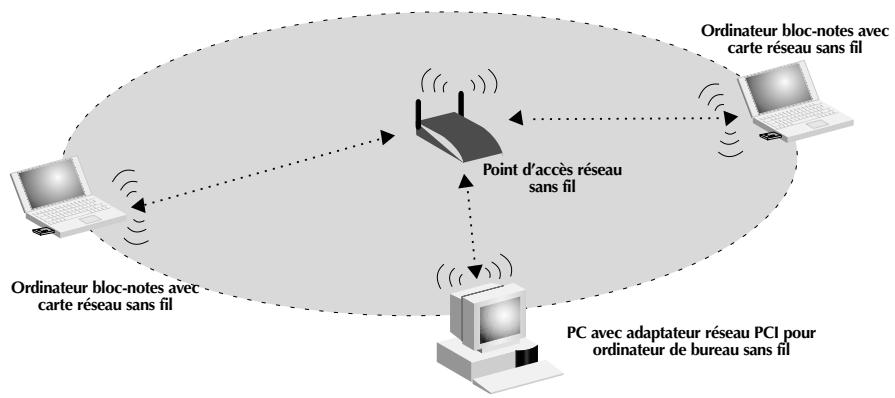

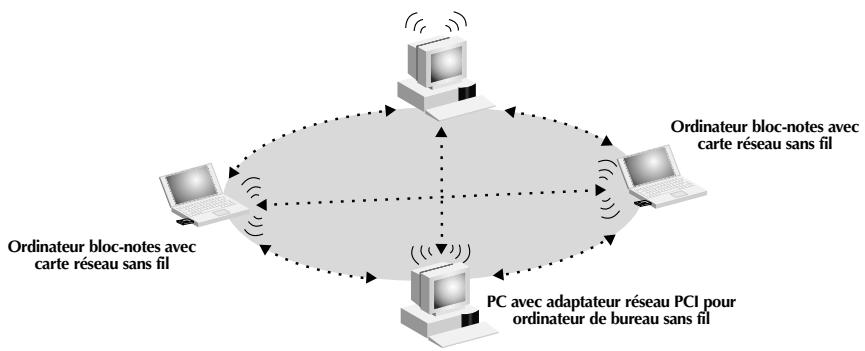

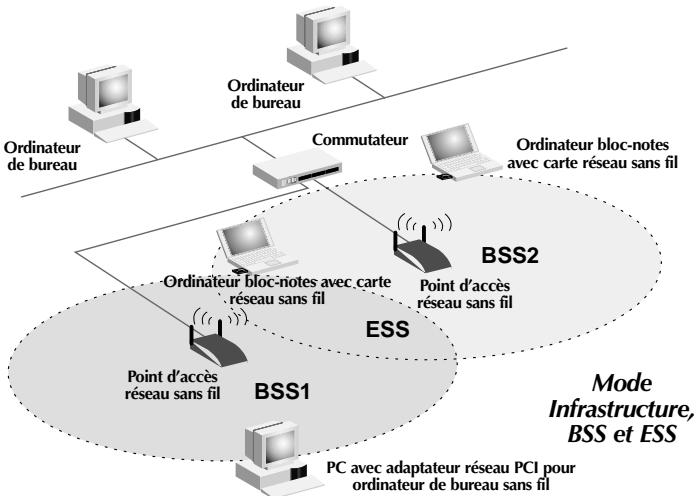

La carte peut fonctionner en mode Infrastructure (via un point d'accès) ou en mode Ad-Hoc (connexion directe entre ordinateurs sans point d'accès).

Comment configurer le cryptage WEP ?

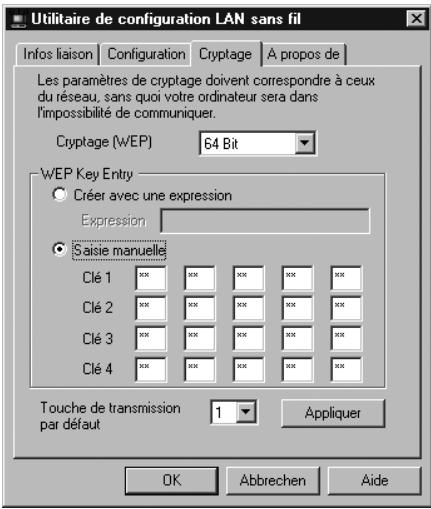

Utilisez l'utilitaire de configuration Belkin. Dans l'onglet Encryption, choisissez 64 ou 128 bits. Vous pouvez générer des clés à partir d'une phrase de passe (Passphrase). Tous les ordinateurs du réseau doivent utiliser la même clé.

Que signifient les voyants lumineux ?

Les voyants indiquent l'activité réseau. Une icône dans la barre système devient verte (liaison bonne), jaune (correcte) ou rouge (aucune liaison).

Comment partager des fichiers et imprimantes avec cette carte ?

Sous Windows 98/Me, vous pouvez utiliser l'utilitaire Belkin NetSetup pour configurer le réseau et le partage. Sous les autres systèmes, configurez TCP/IP et le partage manuellement via le Panneau de configuration.

Quelle est la portée du signal sans fil ?

La portée typique en intérieur avec un point d'accès est d'environ 30 à 50 mètres selon les obstacles. En environnement ouvert, elle peut atteindre 100 mètres.

Que faire si Windows ne détecte pas la carte ?

Vérifiez que la carte est bien insérée. Redémarrez l'ordinateur. Si toujours pas détectée, installez les pilotes manuellement en pointant le CD-ROM via le Gestionnaire de périphériques.

La carte est-elle compatible avec les réseaux Wi-Fi modernes ?

Cette carte est au standard 802.11b (11 Mbit/s). Elle peut fonctionner avec des points d'accès 802.11b/g/n en mode rétrocompatible, mais la vitesse sera limitée au plus bas débit commun.

MODE D'EMPLOI F5D6000-C BELKIN

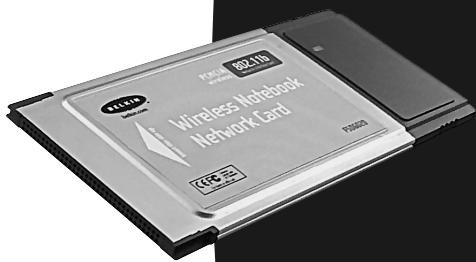

Carte réseau sans fil pour ordinateur bloc-notes

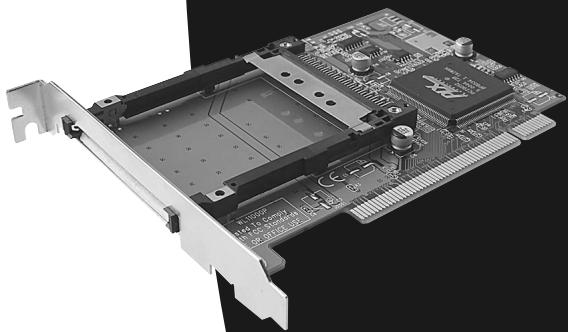

Adaptateur réseau sans fil pour ordinateur de bureau

Guide d'utilisation

F5D6020†

F5D6000†

Table des matières

Vue d'ensemble 2

Installation de l'adaptateur réseau sans fil pour

ordinateur bloc-notes à l'aide de l'adaptateur PCI (facultatif) 3-4

Installation des pilotes PCI - Windows 95.5-6

Installation des pilotes PCI - Windows 98/Me.7-8

Installation des pilotes PCI - Windows 2000. 9-11

Installation des pilotes PCI - Windows NT 12-13

Installation de la carte réseau pour ordinateur bloc-notes dans votre PC 14

Installation des pilotes de la carte réseau

Pour ordinateur bloc-notes - Windows 95 15-16

Installation des pilotes de la carte réseau

Pour ordinateur bloc-notes - Windows 98/Me 17-18

Installation des pilotes de la carte réseau

Pour ordinateur bloc-notes - Windows 2000 19-20

Installation des pilotes de la carte réseau

Pour ordinateur bloc-notes - Windows NT 21-22

Installation de l'utilitaire de configuration sans fil 11Mbit/s Belkin.........................................................

Utilisation de l'utilitaire de configuration sans fil 11Mbit/s Belkin.24-30

Installation du logiciel Belkin SOHO Networking pour Windows 98/Me.....31

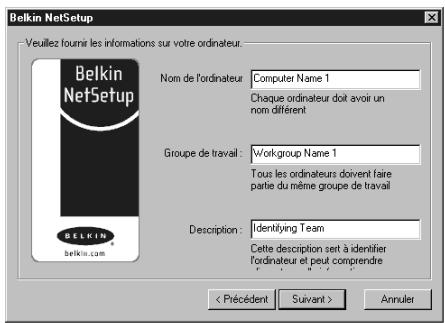

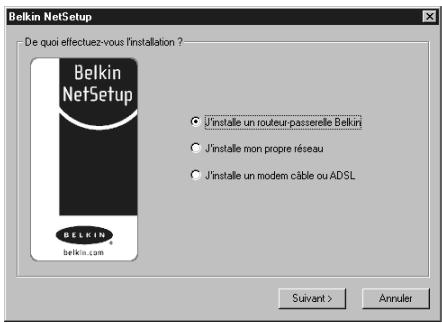

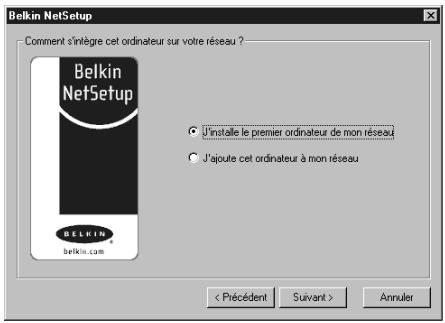

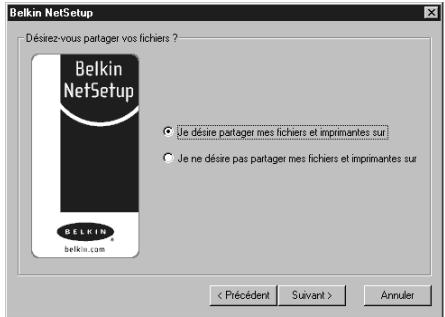

Configuration de votre ordinateur Windows 98/Me

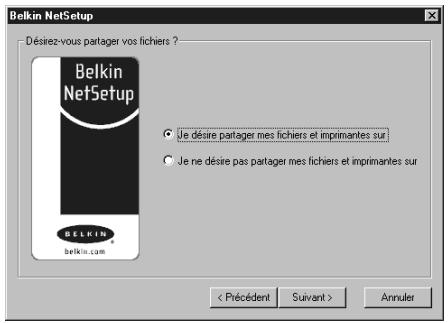

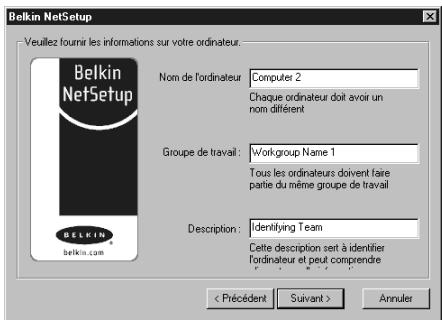

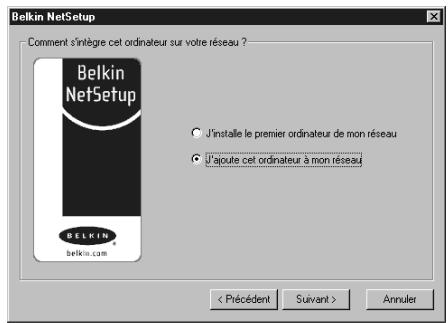

Configuration d'ordinateurs additionnels à l'aide du logiciel Belkin NetSetup..34-35

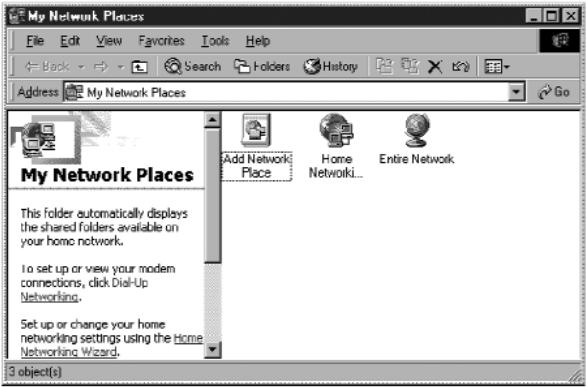

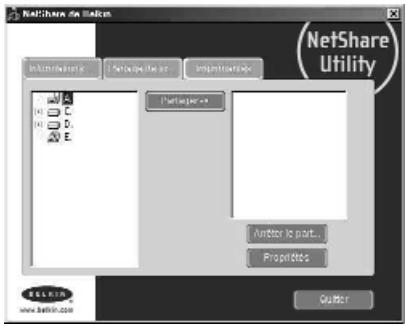

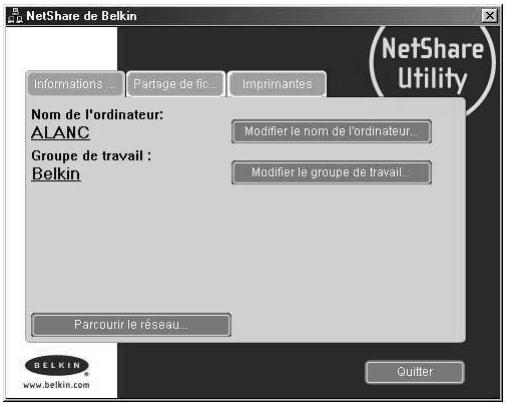

Partage de fichiers et de périphériques 36-38

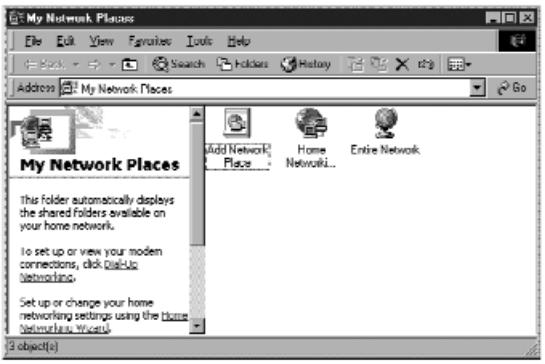

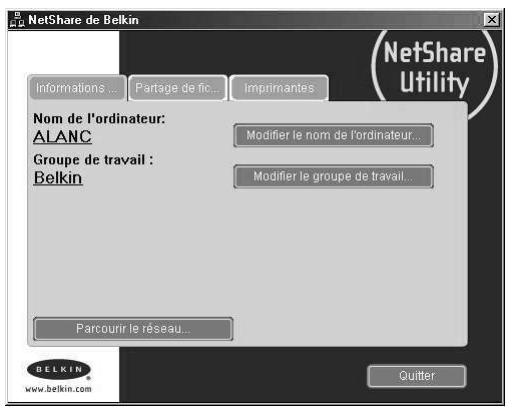

Accès aux ressources des autres ordinateurs 39

Glossaire - réseaux sans fil 40-41

Glossaire - réseaux câbés 42-43

Information 44

Merci d'avoir besoin de l'adaptateur réseau sans fil pour ordinateur de bureau 11 Mbit/s de Belkin et/ou de la carte réseau sans fil pour ordinateur bloc-notes 11 Mbit/s de Belkin. À partir de maintenant, vous pourrez profiter des avantages d'un réseau sans fil au bureau ou à la maison sans avoir à utiliser de câbles. En effet, la carte réseau sans fil permet les communications entre ordinateurs sur un réseau sans fil.

Caracteristiques

• Conforme aux spécifications PCMCIA et PCI Voyants de surveillance du trafic sur le réseau

Contenu de l'emballage

• Une carte réseau sans fil pour ordinateur bloc-notes ou un adaptateur réseau sans fil pour ordinateur de bureau. Un CD-ROM Guide d'utilisation.

Vue d'ensemble

Votre adaptateur réseau sans fil pour ordinateur bloc-notes peut s'utiliser de deux façons.

1. Dans un ordinateur de bureau avec adaptateur PCI facultatif. Si vous utilisez l'adaptateur PCI, passez à la section de la page 3 intitulée « Installation de l'adaptateur réseau sans fil pour ordinateur bloc-notes à l'aide de l'adaptateur PCI facultatif »
2. Dans un ordinateur bloc-notes avec emplacement PCMCIA. Si vous installez cette carte directement dans un ordinateur portable, passez à la section de la page 14 intitulée « Installation de la carte réseau pour ordinateur bloc-notes dans votre PC ».

Installation de l'adaptateur réseau sans fil pour ordinateur bloc-notes à l'aide de l'adaptateur PCI (facultatif)

1. Les cartes réseau sont sensibles à l'électricité statique car elle peut endomager leurs composants électroniques délicats. Pour protéger votre périphérique, prenez toujours les précautions suivantes : Touchez au boîtier métallique de votre ordinateur avant de manipuler la carte. Vous éliminerez ainsi l'électricité statique. Évitez de toucher à tout composant électrique pendant que vous manipulez la carte. Si possible, portez un bracelet de mise à la terre ou des gants antistatiques.

Note: Le temps sec ou le fait de marcher sur une moquette favorise l'accumulation d'électricité statique.

1. Éteignez votre PC et débranchez le cordon d'alimentation de la prise de courant.
2. Enlevez le couvercle du PC. Reportez-vous au Guide d'utilisation de votre ordinateur pour connaître la marche à suivre.

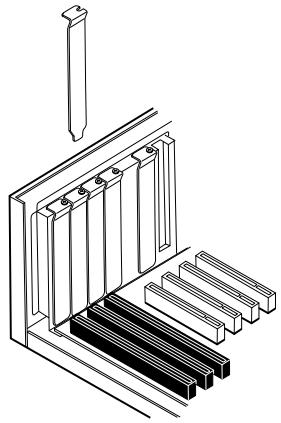

3. Repérez un emplacement d'extension PCI libre et enlevez le support protecteur.

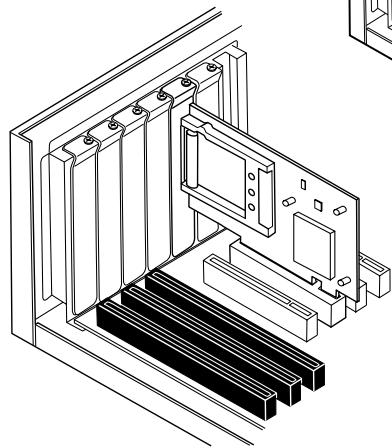

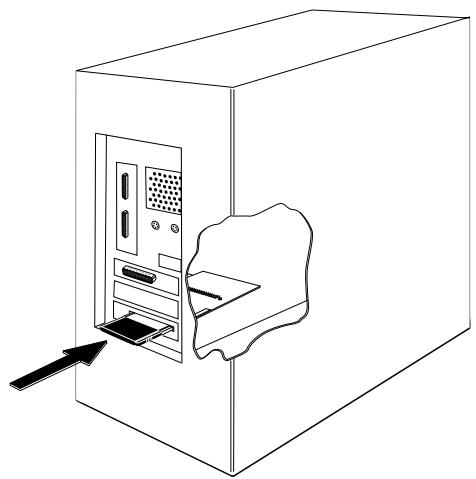

1. Insérez soigneusement la carte réseau sans fil pour ordinateur de bureau dans l'emplacement besoini jusqu'à ce que les connecteurs sur le bord de la carte soient fermement en place.

Installation de l'adaptateur réseau sans fil pour ordinateur bloc-notes à l'aide de l'adaptateur PCI (facultatif)

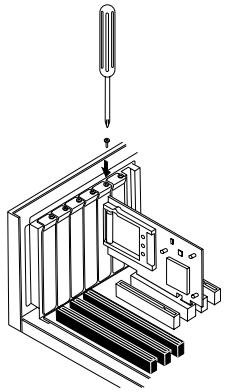

1. Fixez la carte à l'aide d'une vis standard.

1. Insérez soigneusement la carte réseau sans fil pour ordinateur bloc-notes dans son emplacement sur l'adaptateur réseau jusqu'à ce qu'elle soit bien connectée. On DOIT installer la carte PCMCIA dans l'adaptateur PCI avant d'installer les pilotes logiciels.
2. Remettez le couvercle du PC en place et branchez le cordon d'alimentation dans une prise électrique. Assurez-vous de rebrancher les autres cables qui auraient pu se détacher durant l'installation.

L'installation de votre matériel est terminée. Vous devez maintenant installer les pilotes PCI nécessaires pour votre système d'exploitation. Vous trouvez la marche à suivre à la section suivante. Passez aux instructions correspondant à votre système d'exploitation et suivez-les.

Installation des pilotes PCI - windows 95

1. Allumez votre PC. Après le démarrage, Windows détectera automatiquement la présence d'un nouveau périphérique et ouvrira les fenêtres suivantes. Insérez le CD dans votre lecteur de CD-ROM.

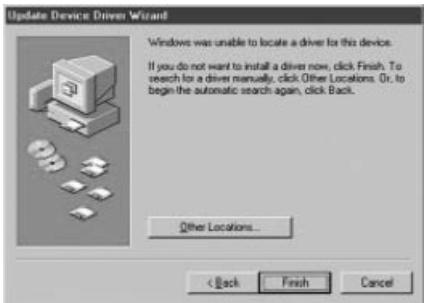

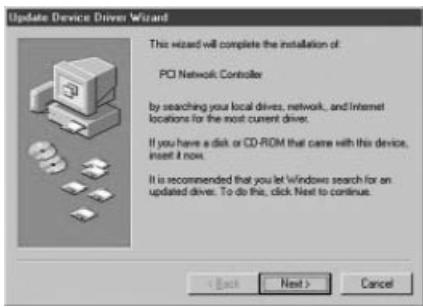

2. Windows you informera qu'il est incapable de tracer les pilotes. Cliquez sur « Other Locations... » (Autres emplacements).

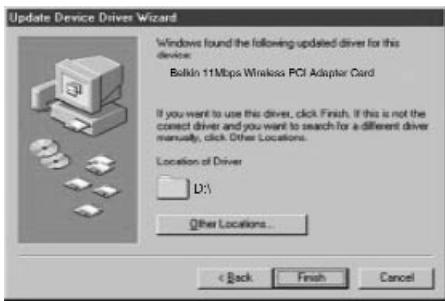

1. L'écran suivant apparait. Assurez-vous que le CD est dans votre lecteur de CD-ROM. Dans la barre « Location » (Emplacement), tapez « D:\», où D: désigne la lettre de votre lecteur de CD-ROM.

Installation des pilotes PCI - windows 95

1. Windows installer a les pilotes à partir du CD-ROM. L'écran suivant apparait. Cliquez sur « Finish » (Terminer).

1. Windows vous demandera peut-être d'insérer le CD Windows
2. Insérez-le dans votre lecteur et cliquez sur OK.
3. Windows vous demandera maintenant de redémarrer votre ordinateur. Cliquez sur « Yes » (Oui) pour redémarrer.

L'installation du matériel et des pilotes pour Windows 95 est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation des pilotes PCI - windows 98/me

1. Allumez votre PC. Après le démarrage, Windows détectera automatiquement la présence d'un nouveau périphérique et ouvrira la fenêtre suivante.

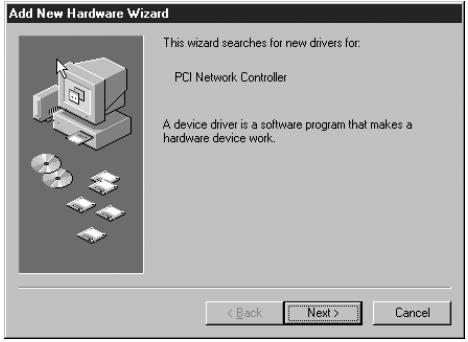

1. L'Assistant « Add New Hardware » (Ajout de nouveau matériel) apparait. Cliquez sur « Next » (Suvant).

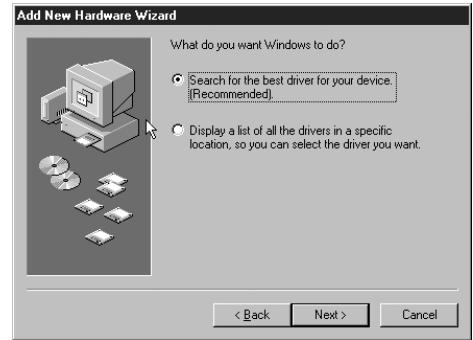

2. Lorsqu'on vous demande « What do you want Windows to do? » (Que voulez-vous que Windows faisse?), CHOISSEZ la première option « Search for the best driver for your device. (Recommended) » (Recherche le meilleur pilote pour votre péripérisque - Reconnexe) et cliquez sur « Next » (Suivant).

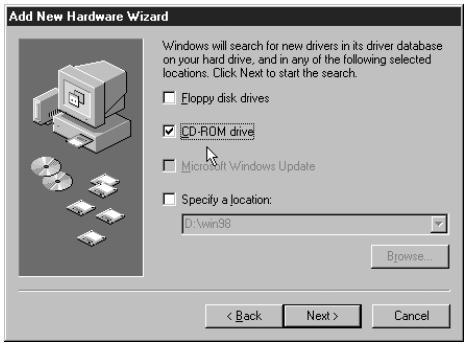

3. Sélectionnez « CD-ROM ». Insérez le CD-ROM fourni avec la carte dans votre lecteur et cliquez sur « Next » (Suvivant).

Installation des pilotes PCI - windows 98/me

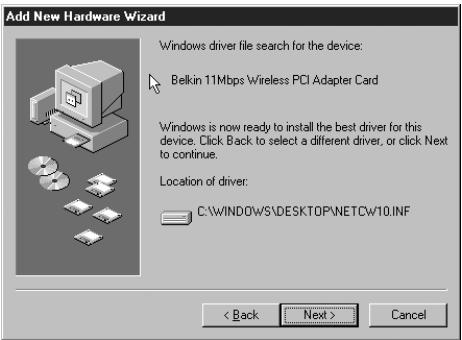

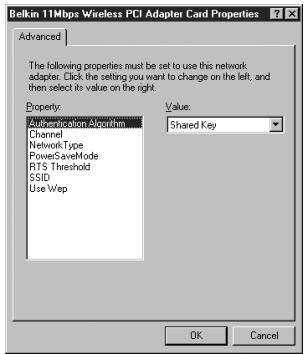

1. Windows cherche les pilotes appropriés et affichera l'écran suivant. Cliquez sur « Next » (Suivant).

1. L'écran suivant apparait. Cliquez sur OK.

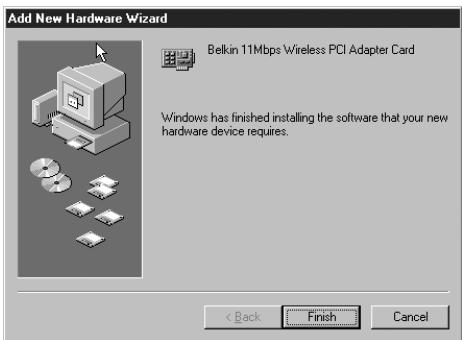

1. Cliquez sur « Finish » (Terminer) pour terminer cette étape. On vous demandera peut-être de redémarrer votre ordinateur. Le cas échéant, répondez par l'affirmative.

L'installation du matériel et des pilotes pour Windows 98/Me est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation des pilotes PCI - windows 2000

1. Allumez votre PC. Après le démarrage, Windows détectera automatiquement la présence d'un nouveau périphérique et ouvrira la fenêtre suivante.

Network Controller

Installing...

1. L'Assistant « Found New Hardware Wizard » (Nouveau matériel détecté) apparaitra. Cliquez sur « Next » (Suivant).

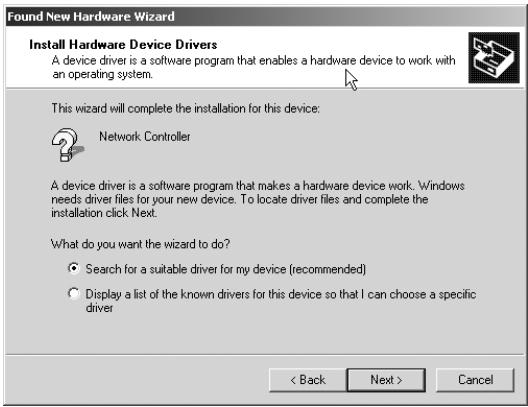

1. À l'écran suivant, CHOISSEZ «Search for a suitable driver for my device (Recommended (Recherche un pilote approprié pour mon périphérique - Recommandé)» puis cliquez sur « Next » (Suivant).

Installation des pilotes PCI - windows 2000

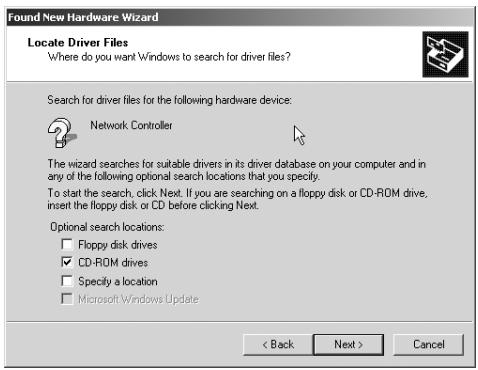

1. Cet écran apparaît. Insérez le CD (fourni avec la carte) dans votre lecteur de CD-ROM. Sélectionnez « CD-ROM Drive » (Lecteur de CD-ROM) et cliquez sur « Next » (Suivant).

1. Cet écran apparait. Cliquez sur « Next » (Suivant).

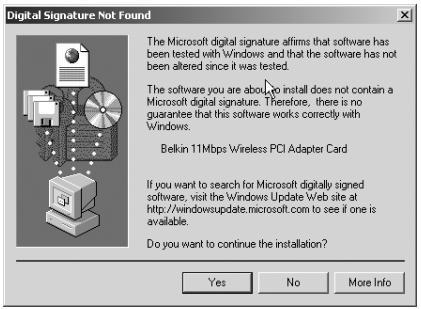

1. L'écran « Digital Signature Not Found » (Signature numérique introuvable) apparait. Ce n'est pas un message d'erreur. Cliquez sur « Yes » (Oui) pour continuer.

Installation des pilotes PCI - windows 2000

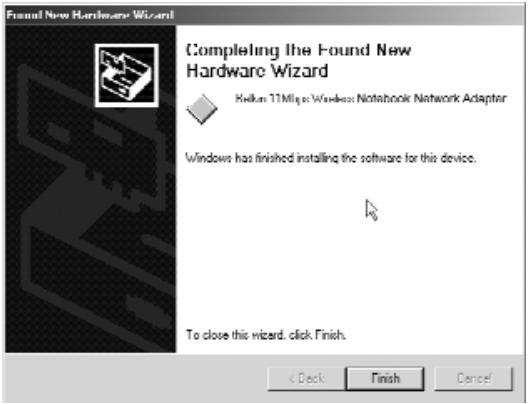

1. Windows installer ales pilotes. Une fois qu'il a terminé, l'écran ci-dessous apparait. Cliquez sur « Finish » (Terminer) pour completer l'installation. Si Windows you demande de redemarrer votre ordinateur, faites-le maintainant.

L'installation du matériel et des pilotes pour Windows 2000 est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation des pilotes PCI - windows NT

Comme Windows® NT n'est pas un système d'exploitation de type « branchez et utilisez », il ne détectera pas automatiquement l'installation de l'adaptateur PCI. Pour installer manuellement les pilotes PCI, suivez les étapes ci-dessous.

1. Allumez votre PC. Après que Windows NT a démarré, insérez le CD dans votre lecteur de CD-ROM.

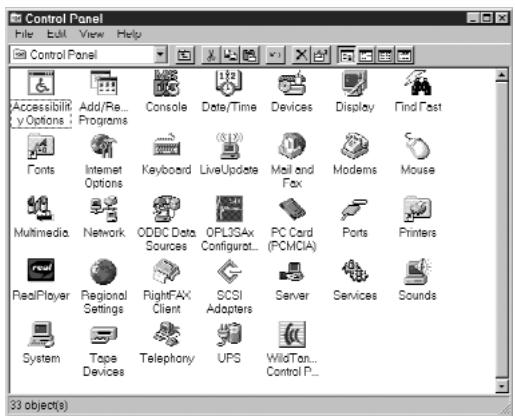

2. Cliquez sur « Start » (Démarrer), Sélectionnez « Settings » (Paramètres) et ensuite « Control Panel » (Panneau de configuration).

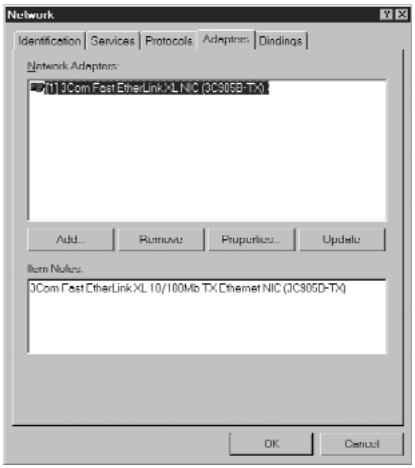

1. Double-cliquez sur l'icone Réseau. L'écran suivant apparait. Une liste d'adaptateurs apparaitra peut-être, mais l'adaptateur PCI Belkin n'y sera pas. Cliquez sur « Add » (Ajouter).

Installation des pilotes PCI - windows NT

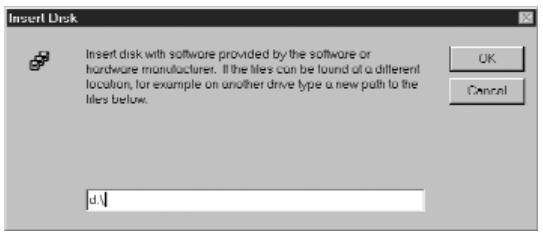

1. À l'écran suivant, tapez « D:\ », où D: désigne la lettre de votre lecteur de CD-ROM. Cliquez sur OK.

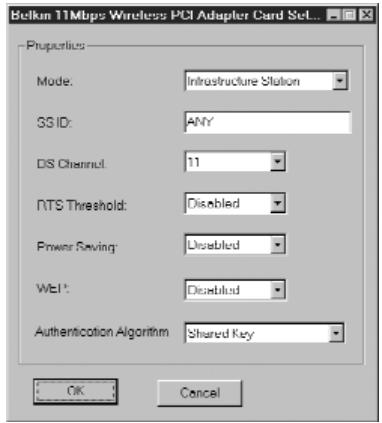

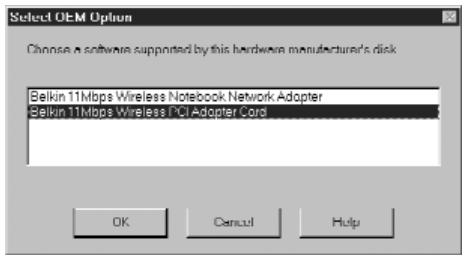

1. Mettez en surbrillance « Belkin 11Mbps Wireless PCI Adapter Card » (Carte adaptateur PCI sans fil 11 Mbit/s Belkin) et cliquez sur OK.

1. Cet écran apparait. Cliquez sur OK.

L'installation du matériel et des pilotes pour Windows NT est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation de la carte réseau pour ordinateur bloc-notes dans votre PC

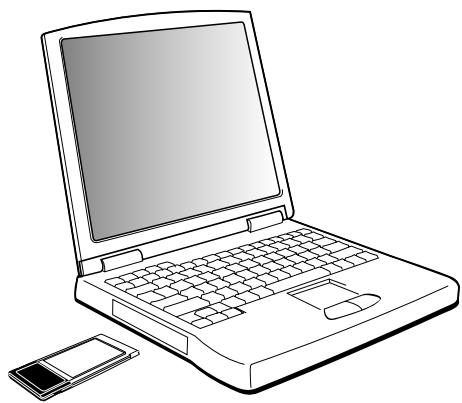

1. Insérez la carte réseau sans fil pour ordinateur bloc-notes dans l'emplacement PCMCIA de votre ordinateur, l'étiquette de couleur vers le haut.

1. Installez les pilotes correspondant à votre système d'exploitation. Passez à la section appropriée.

Installation des pilotes de la carte réseau pour ordinateur bloc-notes - windows 95

1. Allumez votre ordinateur portable. Après le démarrage, Windows détectera automatiquement la présence d'un nouveau périphérique et ouvrira les fenêtres suivantes. Inserez le CD dans votre lecteur de CD-ROM.

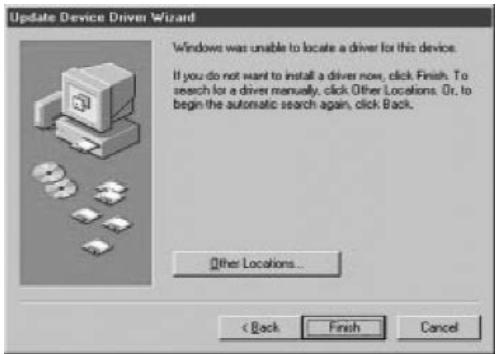

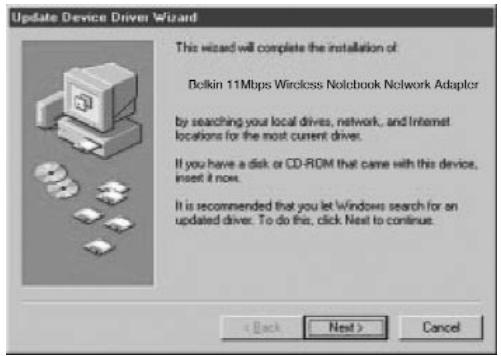

1. Windows vous informera qu'il est incapable de couvrir les pilotes. Cliquez sur « Other Locations... » (Autres emplacements).

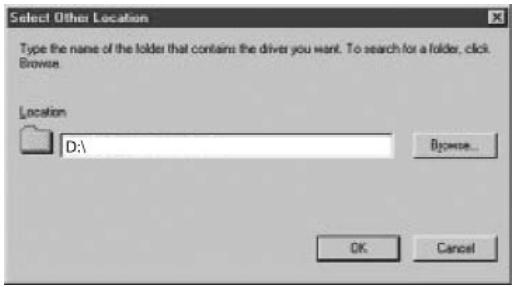

1. L'écran suivant apparait. Assurez-vous que le CD est dans votre lecteur de CD-ROM. Dans la barre « Location » (Emplacement), tapez « D:\», où D: désigne la lecture de votre lecteur de CD-ROM.

Installation des pilotes de la carte réseau pour ordinateur bloc-notes - windows 95

1. Windows installe les pilotes à partir du lecteur de CD-ROM. L'écran suivant apparait. Cliquez sur « Finish » (Terminer).
2. Windows vous demandera peut-être d'insérer le CD Windows 95. Insérez-le dans votre lecteur et cliquez sur OK.
3. Windows vous demandera maintenant de redémarrer votre ordinateur. Cliquez sur « Yes » (Oui) pour redémarrer.

L'installation du matériel et des pilotes pour Windows 95 est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation des pilotes de la carte réseau pour ordinateur bloc-notes – windows 98/me

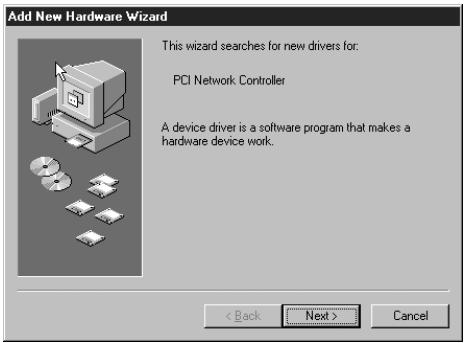

1. Insérez la carte PCMCIA dans votre ordinateur bloc-notes. Allumez votre PC. Dès que Windows 98/Me démarre, l'Assistant « Add New Hardware Wizard » (Ajout de nouveau matériel) apparait. Cliquez sur « Next » (Suivant).

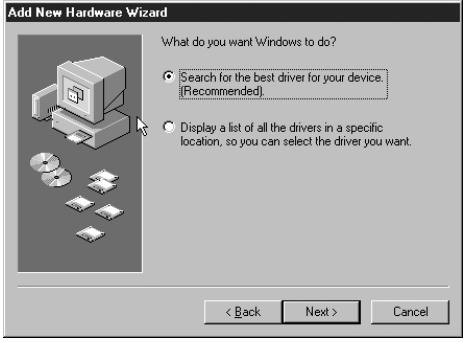

1. Lorsqu'on vous demande « What do you want Windows to do? » (Que voulez-vous que Windows faisse ?), choisissez la première option « Search for the best driver for your device. (Recommended) » (Rechercher le meilleur pilote pour votre périphérique - Reconnexe) et cliquez sur « Next » (Suivant).

1. Sélectionnez « CD-ROM ». Insérez le CD-ROM fourni avec la carte dans votre lecteur et cliquez sur « Next » (Suivant).

Installation des pilotes de la carte réseau pour ordinateur bloc-notes – windows 98/me

1. Windows cherche les pilotes appropriés et affichera l'écran suivant. Cliquez sur « Next » (Suivant).

1. L'écran suivant apparait. Cliquez sur OK.

1. Cliquez sur « Finish » (Terminer) pour compléter cette étape. On vous demandera peut-être de redémarrer votre ordinateur. Le cas échéant, répondez par l'affirmative.

L'installation du matériel et des pilotes pour Windows 98/Me est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation des pilotes de la carte réseau pour ordinateur bloc-notes - windows 2000

1. Insérez la carte PCMCIA dans votre ordinateur bloc-notes. Allumez votre PC. Après que Windows 2000 a démarré, insérez le CD dans votre lecteur de CD-ROM. Found New Hardware Wizard

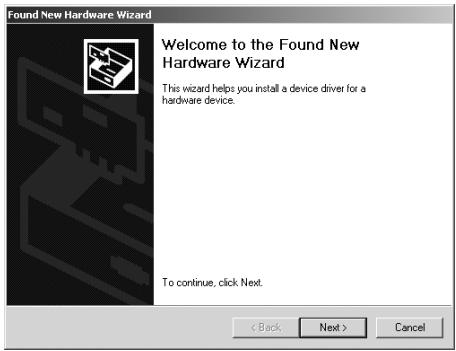

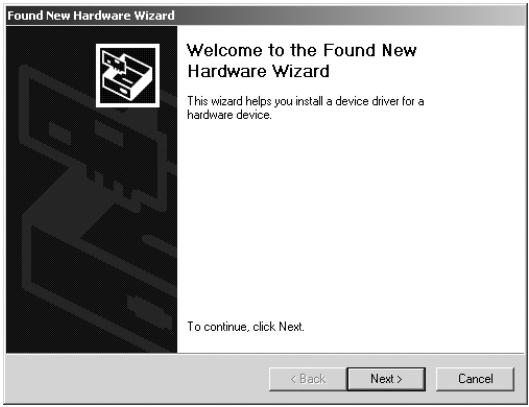

2. L'Assistant « Found New Hardware Wizard » (Nouveau matériel détecté) apparaitra. Cliquez sur « Next » (Suivant).

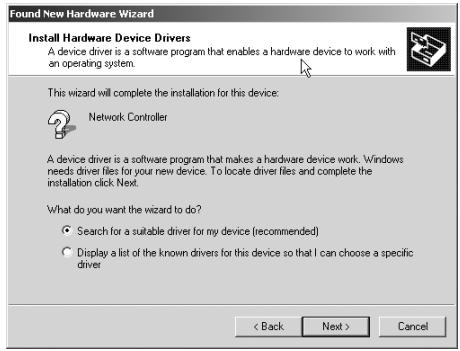

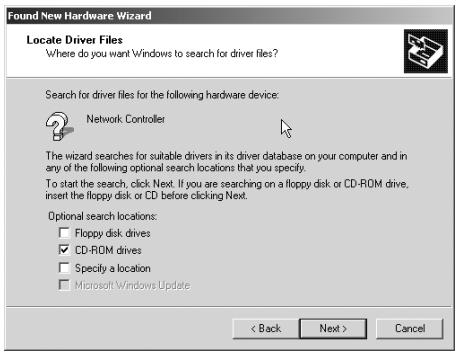

3. À l'écran suivant, CHOISSEZ «Search for a suitable driver for my device (Recommended» (Recherchez un pilote approprié pour mon périphérique - Recommandé) puis cliquez sur « Next » (Suivant).
4. L'écran suivant apparait. Insérez le CD (fourni avec la carte) dans votre lecteur de CD-ROM. Sélectionnez « CD-ROM Drive » (Lecteur de CD-ROM) et cliquez sur « Next » (Suivant).

Installation des pilotes de la carte réseau pour ordinateur bloc-notes - windows 2000

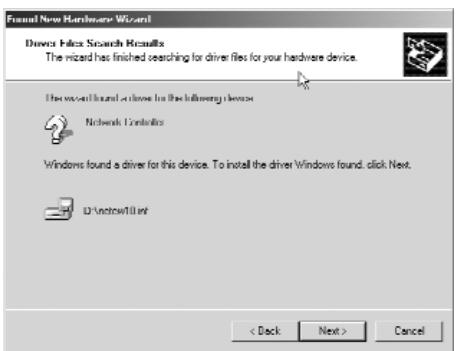

1. Cet écran apparait. Cliquez sur « Next » (Suivant).

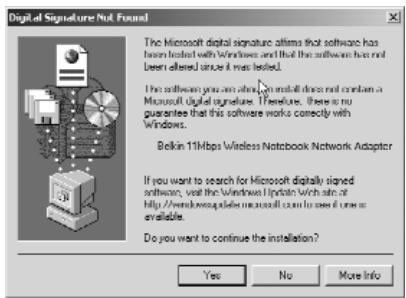

1. L'écran « Digital Signature Not Found » (Signature numérique introuvable) apparait. Ce n'est pas un message d'erreur. Cliquez sur « Yes » (Oui) pour continuer.

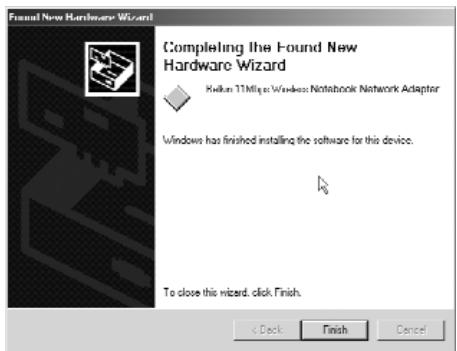

1. Windows Installer a installé les pilotes. Une fois qu'il a terminé, l'écran ci-dessous apparait. Cliquez sur « Finish » (Terminer) pour compléter l'installation. Si Windows vous demande de redémarrer votre ordinateur, faites-le maintenant.

L'installation du matériel et des pilotes pour Windows 2000 est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation des pilotes de la carte réseau pour ordinateur bloc-notes - windows NT

1. Insérez la carte PCMCIA dans votre ordinateur bloc-notes. Allumez votre PC. Après que Windows NT a démarré, insérez le CD dans votre lecteur de CD-ROM.

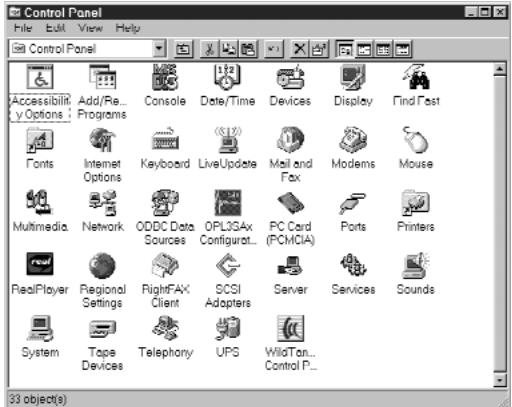

2. Cliquez sur « Start » (Démarrer), sélectionnez

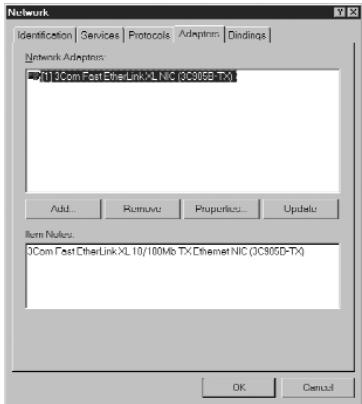

1. Double-cliquez sur l'icône Réseau. L'écran suivant apparait. Une liste d'adaptateurs peut apparaître, mais l'adaptateur PCI Belkin n'y sera pas. Cliquez sur « Add » (Ajouter).

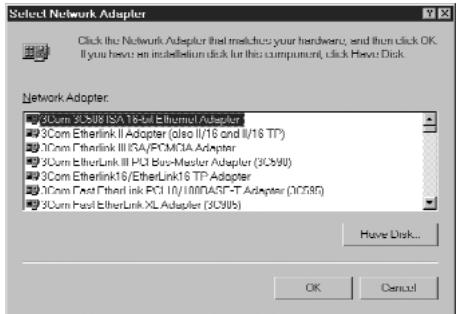

2. L'écran suivant apparait. Cliquez sur « Have Disk » (Disquette fournie).

Installation des pilotes de la carte réseau pour ordinateur bloc-notes - windows NT

1. À l'écran suivant, tapez « D:\ », où D:\ désigne le lecteur de votre CD-ROM. Cliquez sur OK.

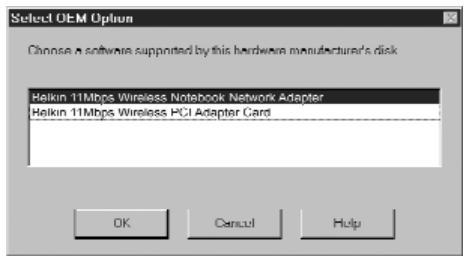

1. Mettez en surbrillance « Belkin 11Mbps Wireless PCI Adapter Card » (Carte adaptateur PCI sans fil 11 Mbit/s Belkin) et cliquez sur OK.

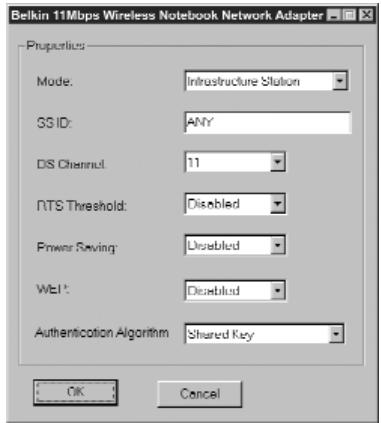

1. Cet écran apparait. Cliquez sur OK.

L'installation du matériel et des pilotes pour Windows NT est maintenant terminée. La prochaine étape consiste à installer l'utilitaire de configuration sans fil 11 Mbit/s Belkin. Passez à la page 23.

Installation de l'utilitaire de configuration sans fil 11mbit/s belkin

L'utilitaire de configuration sans fil 11 Mbit/s Belkin vous permet de définir les paramètres Ethernet de l'adaptateur ou de la carte réseau.

1. Insérez le CD fourni avec votre carte ou votre adaptateur réseau sans fil dans votre lecteur de CD-ROM.
2. Sur votre bureau, double-cliquez sur « My Computer » (Poste de travail) puis sur votre lecteur de CD-ROM.
3. Double-cliquez sur l'icône Configuration. Windows installera automatiquement le programme sur votre ordinateur. Une fois l'installation terminée, Windows vous demandera peut-être de redémarrer votre ordinateur. Faites-le maintenant.

Utilisation de l'utilitaire de configuration sans fil 11mbit/s belkin

L'utilitaire de configuration Belkin démarrera automatiquement lorsque vous allumerez l'ordinateur sur lequel l'adaptateur sans fil a été installé. Pour démarrer l'utilitaire manuellement, cliquez sur « Start » (Démarrer), « Programs » (Programmes), mettez en surbrillance « Belkin 11Mbps Network » et sélectionnez « Configuration Utility » (Utilitaire de configuration).

Une fois qu'il aura redémarré, l'icône ci-dessous apparaîtra dans la barre d'état de votre système. L'icône verte indique que la liaison sans fil est bonne, la jaune indique qu'elle est correcte et la rouge, qu'il n'y a pas de liaison établie.

(vert)

(jaune)

(rouge)

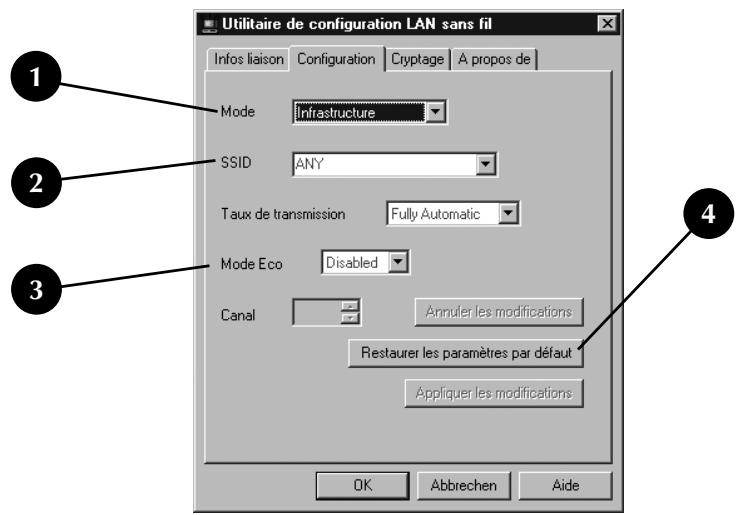

Pour apporter toute modification à la configuration de votre réseau, utilisez l'utilitaire de configuration sans fil.

1. Cliquez sur l'icône dans la barre d'état de votre PC.

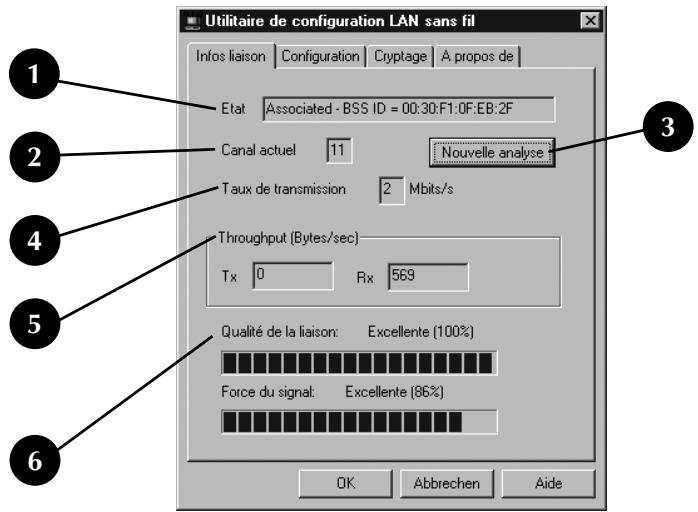

2. L'écran suivant apparait.

1. État

Associe : Le PC est connecté au réseau sans fil.

Analyse : Le PC cherche un point d'accès réseau libre. Si « associated » (associé) n'apparait pas, la carte ne peut pas détecter l'identificateur SSID du point d'accès.

2. Canal actuel

Les organismes de réglementation de chaque pays spécifient les canaux que peuvent utiliser les réseaux fonctionnant selon le protocole 802.11b. Chaque pays a ses propres normes à ce chapitre. Pour respecter les normes, ce nombre doit être de 1 à 13 pour l'adaptateur ou la carte réseau sans fil.

3. Nouvelle analyse

Lorsque vous cliquez sur ce bouton, la carte réseau sans fil cherche l'indicateur SSID du réseau Ad-Hoc ou du point d'accès.

4. Taux de transmission

Indiquez la vitesse de votre connexion lorsque vous utilisez la carte réseau sans fil.

5. Débit

Émission : Indique la vitesse d'émission en « octets par seconde ».

Réception : Indique la vitesse de réception en « octets par seconde »

6. Qualité de la liaison / force du signal

Ces informations sont disponibles seulement lorsque l'adaptateur réseau sans fil pour ordinateur de bureau fonctionne en mode Infrastructure. La qualité de la liaison est celle de la liaison entre le PC et le point d'accès sans fil. La force du signal désigne la qualité de la liaison provenant des ondes hertzionniennes.

Utilisation de l'utilitaire de configuration sans fil 11mbit/s belkin

Cliquez sur l'onglet « Configuration » ; l'écran suivant apparait.

Mode infrastructure

Une configuration en infrastructure désigne l'utilisation d'un point d'accès sans fil pour raccorder un réseau local sans fil à un autre réseau local cable. On parle également de mode Infrastructure. Le point d'accès sans fil sert de point entre les réseaux cable et sans fil. Raccorder le point d'accès à n'importe que port sur le réseau cable permettra d'avoir accès à tous les ordinateurs sans fil situés dans sa zone de couverture. Chaque point d'accès sans fil doit avoir un identificateur de service (SSI). Il s'agit en quellesorte d'un « nom » qui est attribué au réseau sans fil et que les ordinateurs doivent utiliser pour s'y connecter. Les points d'accès sans fil peuvent aussi être configurés pour utiliser une méthode de cryptage ou ne donner accès qu'aux ordinateurs ayant une adresse MAC spécifique. Les points d'accès doublet ainsi la distance pouvant séparer les ordinateurs les uns des autres dans un réseau local sans fil. Cela s'explainque par le fait que le point d'accès sert de point central pour l'acheminement de tout traffic réseau entre les ordinateurs sans fil. Les ordinateurs sans fil raccordés en réseau dans une configuration en mode Infrastructure forment un groupe appelé « zone de service de base » (BSS). Un maximum de 64 ordinateurs peuvent fonctionner en même temps dans une zone de service de base, étant donné que le point d'accès ne peut prendre en charge plus de 64 clients. Le schéma ci-dessous montre comment un point d'accès double effectivement la distance entre les ordinateurs dans un zone BBS.

Utilisation de l'utilitaire de configuration sans fil 11mbit/s belkin

Mode Infrastructure : On utilise une configuration en Infrastructure pour raccorder un réseau câblé à un réseau sans fil. Dans ce genre de configuration, il arrive souvent qu'on utilise un point d'accès sans fil.

Mode ad-hoc

Un réseau Ad-Hoc (ou d'égal à égal) désigne une configuration où chaque ordinateur dans un réseau sans fil communique directement l'un avec l'autre. Un réseau local Ad-Hoc sans fil est un groupe d'ordinateurs équipés d'adaptateurs LAN et connectés de façon à former un réseau local indépendant sans fil. Les ordinateurs d'un réseau local Ad-Hoc sans fil doivent être configurés avec le même canal radio pour pouvoir communiquer les uns avec les autres. Plusieurs réseaux Ad-Hoc peuvent co-exister dans un même endroit, à condition toutefois qu'ils soient configurés de façon à utiliser un canal différent. Le nombre de canaux varie selon les pays. Les États-Unis ont 11 canaux, l'Europe 13 et le Japon, 14. Le schéma ci-dessous illustre une configuration Ad-Hoc sans fil typique.

Utilisation de l'utilitaire de configuration sans fil 11mbit/s belkin

Mode Ad-Hoc: On utilise le mode Ad-Hoc pour établir un réseau sans fil. Ce mode permet aux ordinateurs sans fil de communiquer entre eux sans qu'il soit nécessaire de passer par un point d'accès sans fil.

2. SSID

Le « Service Set Identifier - SSID » (Identificateur de service - SSID) désigne un réseau sans fil (on parle parfois de « nom de réseau »).

Mode Infrastructure : L'identificateur SSID doit être le même que celui du point d'accès.

Mode Ad-Hoc : Toutes les cartes réseau sans fil pour ordinateur bloc-notes doivent avoir le même indicateur SSID.

3. Mode ECO

Le mode PS (économie d'énergie) permet d'activer ou de désactiver le mode Sommeil sur les PC.

Activé : Sert à activer le mode Sommeil sur vos PC; peut cependant perturber les communications.

Désactivé : Sert à empêcher les PC de passer en mode Sommeil, assurant ainsi une transmission ininterrompue de données sur votre réseau.

4. Restaurer les paramètres par défaut

Pour rétablir les paramètres par défaut définis en usine, cliquez sur « Restore Defaults » (Restaurer les paramètres par défaut). Les paramètres de la carte réseau sans fil pour ordinateur bloc-notes seront rétablis.

Utilisation de l'utilitaire de configuration sans fil 11mbit/s belkin

Cliquez sur l'onglet « Encryption » (Cryptage) ; l'écran suivant apparait.

Cryptage

Pour assurer la sécurité des données transmises, l'adaptateur réseau sans fil pour ordinateur de bureau Belkin peut crypter ou « brouiller » les informations circulant entre vos ordinateurs. Pour ce faire, il utilise une forme de cryptage appelée WEP (Wired Equivalent Privacy). Il y a deux niveaux de cryptage WEP - 64 bits et 128 bits. Comme on peut facilement comprendre, le cryptage 128 bits est plus sécurisé que le cryptage 64 bits. Le cryptage 128 bits utilise des clés pour brouiller et débrouiller les données circulant entre les ordinateurs sans fil. Tous les ordinateurs sur le réseau sans fil doivent utiliser la même clé pour pouvoir communiquer sous forme cryptée.

Utilisation de l'utilitaire de configuration sans fil 11mbit/s belkin

Sélectionnez « 64-bit » (64 bits) dans le menu déroulant. Lorsque vous utiliserez le cryptage 64 bits, vous remarquerez qu'il y a quatre clés identifiées « Clé 1 » à « Clé 4 ». Une seule clé peut être utilisée à la fois. Les clés peuvent être entrées manuellement mais pour faciliter cette tâche, le logiciel peut générer des clés à partir d'une « expression » que vous entrez vous-même. Cette expression peut facilement être communiquée aux utilisateurs d'ordinateur sans fil de votre réseau. Par exemple, si vous créez une clé en utilisant l'expression « Passphrase », le système générera quatre clés en mode de cryptage 64 bits et une seule en mode 128 bits. Les utilisateurs d'ordinateur portable n'ont qu'à entrer l'expression et le numéro de clé dans le gestionnaire de leur ordinateur sans fil pour pouvoir communiquer en mode cryptage. Tous les ordinateurs dans le réseau doivent utiliser le même mode de cryptage et la même expression. Cette expression peut être modifiée aussi souvent que vous le désirez.

Activation du cryptage 64 bits

1. Sélectionnez « 64-bit » dans le menu déroulant.
2. Sélectionnez « Create with Passphrase » (Créer avec une expression).
3. Entrez une expression et cliquez sur « Apply » (Appliquer).
4. Sélectionnez « Default Key ID » (ID de clé par défaut) dans le menu déroulant. Ces clés sont numérotées de 1 à 4. Cliquez sur « Apply » (Appliquer).

Le cryptage 64 bits est maintenant activé.

Activation du cryptage 128 bits

1. Sélectionnez « 128-bit » dans le menu déroulant.
2. Sélectionnez « Create with Passphrase » (Créer avec une expression).
3. Entrez une expression et cliquez sur « Apply » (Appliquer).

Le cryptage 128 bits est maintenant activé.

Installation du logiciel belkin SOHO networking pour windows 98/me

Ce logiciel vous permet de configurer facilement vos ordinateurs Windows 98/Me en réseau et d'autoriser le partage des fichiers et imprimantes. Si vous connaissiez les paramètres TCP/IP et savez comment configurer le réseau pour le partage de fichiers et imprimantes, il n'est pas nécessaire d'utiliser le logiciel SOHO Networking de Belkin.

Maintenant que les pilotes de votre adaptateur ou de votre carte réseau sans fil ont été installés, vous pouvez configurer le réseau. Pour chaque ordinateur que vous raccordez au réseau, vous devez attribuer une adresse que devront utiliser les autres ordinateurs. Belkin a simplifié ce processus en vous fournissant son historial SOHO Networking. Assurez-vous qu'aucun autre adaptateur réseau n'a été installé sur tout ordinateur avant d'utiliser l'historial SOHO Networking.

1. Insérez le CD contenant le logiciel SOHO Networking fourni avec votre carte ou votre adaptateur réseau dans votre lecteur de CD-ROM.
2. Cliquez sur « Start » (Démarrer), « Run » (Exécuter) et tapez « D:\NetSetup » (La lettre « D » désigne habituellement le lecteur de CD-ROM par défaut. Si nécessaire, changez-la pour qu'elle corresponde à celle de votre lecteur.)
3. Cliquez sur OK ; Windows commence l'installation du programme sur votre PC. Une fois l'installation terminée, Windows vous demandera peut-être de redémarrer votre ordinateur. Faites-le maintenant.
4. Répétez ces étapes pour chaque ordinateur que vous raccordez à votre réseau.
5. Après avoir installé le logiciel SOHO Networking sur tous vos ordinateurs, passez à la section suivante.

Configuration de votre ordinateur windows 98/me à l'aide de l'utilitaire belkin netsetup

1. Après avoir redémarré, cliquez sur « Start » (Démarrer), « Programs » (Programmes), mettez en surveillance « Belkin SOHO Networking » et sélectionnez « Belkin NetSetup » pour lancer cet utilitaire de configuration convivial. L'écran ci-dessous apparait.

1. Sélectionnez « I am setting up my own network » (J'installe le premier ordinateur de mon réseau) et cliquez sur « Next » (Suivant). L'écran ci-dessous apparaît. Sélectionnez « I am setting up the first computer in my network » (J'installe le premier ordinateur de mon réseau) et cliquez sur « Next » (Suivant).

1. Vous devrez entrer certaines informations à l'écran suivant.
2. Dans le champ « Computer Name » (Nom de l'ordinateur), tapez un nom d'ordinateur tel que « Ordinateur 1 ». Ce nom doit être différent pour chaque ordinateur apparentant au même réseau ou groupe de travail.
3. Dans le champ « Workgroup » (Groupe de travail), tapez un nom tel que « Mon réseau ». Le nom du groupe de travail doit être le même pour chaque réseau ou groupe de travail.

Configuration de votre ordinateur windows 98/me à l'aide de l'utilitaire belkin netsetup

1. Utilisez le champ Description pour identifier votre ordinateur de façon plus précise. Tapez une description telle que « Windows 98 ». Vous pouvez taper ce que vous pouvez et il n'est pas nécessaire que cette description soit semblable ou différente d'un ordinateur à l'autre. Vous pouvez même laisser ce champ en blanc. Cliquez sur « Next » (Suivant) ; l'écran suivant apparait.

1. Si vous voulez autoriser le partage des fichiers et des imprimantes sur cet

Ordinaire, sélectionnez « I want to share files and printers on my computer » (Je veux partager les fichiers et les imprimantes sur mon ordinateur) et cliquez sur « Finish » (Terminer). L'écran ci-dessous apparait.

1. NetSetup doitMAINANT savoir si vous désirez créé une disquette d'installation client. Si vous avez d'autres ordinateurs que vous désirez configurer pour fonctionner en réseau, cliquez sur « Yes » (Oui). Cette opération sauvegardera quelques fichiers d'installation sur disquette, ce qui vous simplifie les choses pour la configuration des ordinateurs suivants. Si vous n'avez pas d'autres ordinateurs à configurer, cliquez sur « No » (Non) et passez à la page 11.
2. Si vous avez cliqué sur « Yes » (Oui), on vous demandera d'insérer une disquette dans le lecteur du PC. Étiquetez la disqu
3. Une fois la disquette créée, on vous demandera de redémarrer votre ordinateur. Faites-le maintenant.

Configuration d'ordinateurs additionnels à l'aide du logiciel belkin netsetup

Maintenant que le premier ordinateur a été configuré, vous pouvez continuer la procédure pour tous les autres ordinateurs de votre réseau.

1. Passez à l'ordinateur suivant.

Cliquez successivement sur « Start » (Démarrer), « Programs » (Programmes), Belkin SOHO Networking et Belkin NetSetup pour lancer cet utilitaire de configuration convivial ; l'écran suivant apparaitra.

1. Sélectionnez « I am adding this computer to my network » (J'ajoute cet ordinateur à mon réseau). Cliquez sur « Next » (Suivant).

1. Windows vous demandera maintenant d'insérer la disquette d'installation client que vous avez créée. Insérez la disquette étiquetée « Belkin Networking » dans le lecteur et cliquez sur OK. L'écran ci-dessous apparait.
2. Dans le champ « Computer Name » (Nom de l'ordinateur), tapez un nom d'ordinateur tel que « Ordinateur 2 ». N'oubliez pas que ce nom doit être différent d'un ordinateur à l'autre.
3. Dans le champ « Workgroup » (Groupe de travail), vous devez taper le même nom que vous avez attribué à l'ordinateur précédent. Ne modifiez pas cette entrée.
4. Tapez une description telle que « Windows 98 ». Vous pouvez

taper ce que vous pouvez et il n'est pas nécessaire que cette description soit semblable ou différente d'un ordinateur à l'autre. Vous pouvez même laisser ce champ en blanc.

Configuration d'ordinateurs additionnels à l'aide du logiciel belkin netsetup

1. Lorsque vous avez fini de remplir les champs, cliquez sur « Next » (Suivant). L'écran ci-dessous apparait.
2. Si vous voulez autoriser le partage des fichiers et imprimantes sur cet ordinateur, Sélectionnez « I want to share files and printers on my computer » (Je désire partager les fichiers et imprimantes sur mon ordinateur) et cliquez sur « Finish » (Terminer). Sinon, Sélectionnez « I do not want to share files and

printers on my computer » (Je ne veux pas partager les fichiers et les imprimantes sur mon ordinateur) et cliquez sur « Finish » (Terminer).

1. Vous devez maintenant redémarrer votre ordinateur.
2. La configuration de cet ordinateur est terminée. Répétez ces étapes pour les autres ordinateurs de votre réseau.

Partage de fichiers et de périphériques

Pour permettre le partage des fichiers et l'accès aux disques durs, lecteurs de disquette et CD-ROM à tous les ordinateurs de votre réseau, vous devez définir les paramètres de partage sur chaque ordinateur.

Belkin a simplifié cette tâche en vous fournissant son logiciel NetShare Utility qui vous permet de définir les options de partage voulues.

1. r vos options de partage. L'écran ci-dessous apparait.
2. z que les noms de l'ordinateur et du groupe de travail correspondent à ce que vous avez entré à l'aide de l'utilitaire de configuration Belkin NetSetup.

1. Vous pouvez cliquer sur « Browse Your Network » (Parcourir votre réseau) comme raccourci pour « Network Neighborhood » (Voisinage réseau) ou « My Network Places » (Mes emplacements réseau).

Partage de fichiers et de périphériques

1. Si vous double-cliquez sur l'icône « Entire Network » (Tout le réseau), vous aurez accès à toutes les ressources du réseau.
2. Si vous cliquez sur l'onglet « File Sharing » (Partage de fichiers), l'écran suivant apparait.
3. Cet écran affiche tous les lecteurs qui peuvent être partagés sur l'ensemble du réseau. Pour rendre un lecteur accessible à tous les ordinateurs dans votre réseau, mettez-le en surbrillance dans la colonne de gauche et cliquez sur « Share » (Partager).
4. Pour permettre fin au partage d'un lecteur, mettez-le en surbrillance dans la colonne de droite et cliquez sur « Stop Sharing (Arrêter partage). Il apparaitra alors dans la colonne de gauche.
5. Pour les options de partage avancées, cliquez sur « Properties » (Propriétés) ; l'écran suivant apparait.
6. Sur cet écran, vous pouvez autoriser le partage de fichiers en mode Lecture/Écriture ou Lecture seulement. De plus, vous pouvez établir des mots de passe pour quand les utilisateurs autorisés puissent modifier ces paramètres.

Partage de fichiers et de périphériques

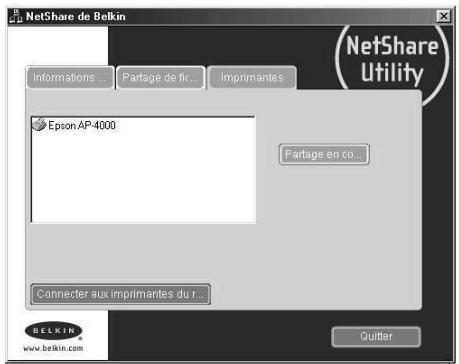

1. Cliquez sur l'onglet « Printers » (Imprimantes) ; l'écran suivant apparait.

1. Cet écran donne la liste de toutes les imprimantes raccordées à votre ordinateur. Mettez en surbrillance celle que vous désirez partager (ou ne pas partager) et cliquez sur le bouton « Sharing » (Partager) ; l'écran suivant apparait.
2. Sélectionnez l'option de partage voulue pour cette imprimante.
3. Le bouton « Connect to Network Printers » (Connexion aux imprimantes réseau) vous permet de repérer les imprimantes partagées dans votre réseau. Une fois que vous avez repéré celles que vous pouvez partager, NetShare les installe automatiquement à partir de l'ordinateur hôte.

Accès aux ressources des autres ordinateurs

1. Cliquez successivement sur « Start » (Démarrer), « Programs » (Programmes) et Belkin NetShare Utility. L’écran ci-dessous apparait.

1. Cliquez sur « Browse Your Network » (Parcourir votre réseau). L'écran ci-dessous apparait.
2. Double-cliquez sur l'icone « Entire Network » (Tout le réseau) ; votre groupe de travail apparait. Cliquez sur votre groupe de travail pour afficher toutes les ressources disponibles.

1. Pour accéder aux ressources des autres ordinateurs, cliquez sur l'icône « Network Neighborhood » (Voisinage réseau) ou « My Network Places » (Mes emplacements réseau) sur votre bureau.
2. Double-cliquez sur l'ordinateur auquel vous désirez avoir accès.
3. Vous avez maintenant accès à tous les fichiers disponibles sur votre réseau.

Glossaire - réseaux sans fil

Un réseau local sans fil Ad-Hoc est un groupe d'ordinateurs équipés d'adaptateurs LAN et connectés sous forme de LAN indépendant.

Ordinateur bloc-notes avec carte réseau sans fil

BSS est l'acronyme de Basic Service Set et signifie « zone de service de base ». Il se compose d'un point d'accès sans fil et de tous les ordinateurs du réseau local qui lui sont associés.

Épine dorsale

Infrastructure centrale d'un réseau. Partie du réseau qui achemine les informations d'un point central à un autre avant de les copier sur un système local.

ESS (ESS-ID, SSID) est l'acronyme de Extended Service Set et signifie « zone de service étendue ». L'utilisation de plusieurs BSS crée une zone de service étendue (ESS). Les utilisateurs mobiles du réseau local peuvent se déplacer entre les différents BSS de la zone ESS (ESS-ID, SSID).

Réseau local de transmission de données très répandu entre ordinateurs et terminaux. Ethernet offre un débit standard de 10 ou 100Mbit/s et utilise un câble à paires torsadées non blindées.

Infrastructure

Un LAN cable ou sans fil intégré est appelé une configuration en infrastructure.

Itinérance

Un utilisateur mobile de réseau local (LAN) sans fil se déplace dans sa zone de service étendue (ESS) et bénéficia d'une connexion continue avec le réseau en mode Infrastructure.

Point d'accès sans fil

Périphérique de mise en réseau qui permet de connecter des réseaux câbles et sans fil de manière transparente.

Seuil RTS

Les transmetteurs souhaitant une porteuse peuvent ne pas savoir qu'un autre transmetteur se trouve dans la zone. Les mécanismes RTS/CTS peuvent résoudre ce problème de « nœud cache ». Si la taille de paquet est inférieure au seuil RTS prédéfini, le mécanisme RTS/CTS n'est pas activé.

Station de base

Dans le domaine des télécommunications mobiles, une station de base est un transmetteur/recepteur radio central qui assure les communications avec les unités de radiotéléphone mobiles situées dans sa zone de couverture. Dans les communications cellulaires et personnelles, chaque cellule ou microcellule dispose de sa propre station de base qui, à son tour, est reliée aux autres cellules ou bases.

La clé WEP (Wired Equivalent Privacy) est basée sur l'utilisation de clés 64 ou 128 bits et de l'algorithme de cryptage très connu RC4. Les périphériques sans fil qui n'ont pas de clé WEP valide seront exclus du réseau.

Glossaire - réseaux câblés

Adresse MAC	MAC est l'abréviation de « Media Access Control » (contrôle d'accès au Médium). Une adresse MAC est l'adresse matérielle de tout périphérique connecté à un réseau. Cette adresse est unique (exclusive) à chaque périphérique.
Adresse de passerelle FSI	(Voir la définition de FSI). L'adresse de passerelle du FSI est une adresse IP pour le routeur Internet situé dans les locaux du FSI. Cette adresse est requise seulement si vous utilisez un modem cable ou DSL.
Adresse de serveur DNS	DNS est l'abréviation de « système de nombres de domaine » (Domain Name System). Ce système attribue aux ordinateurs hôtes Internet un nom de domaine (belkin.com, par exemple) e une ou plusieurs adresses IP (192.34.45.8, par exemple). Un serveur DNS conserve une base de données où figurent les ordinateurs hôtes avec leurs noms de Domaine et adresses IP respectifs. Lorsqu'un nom de Domaine est requis (comme lorsque vous tapez « belkin.com » dans votre navigateur Internet), l'utilisateur est envoyé à l'adresse IP correspondante. L'adresse du serveur DNS utilisée par les ordinateurs de votre réseau domestique est l'emplacement du serveur DNS attribué par votre FSI.
DHCP	Protocole DHCP. Ce protocole configure automatiquement les paramètres TCP/IP de tous les ordinateurs de votre réseau domestique.
Ethernet	Norme pour les réseaux informatiques. Les réseaux Ethernet sont raccordés au moyen de cables et de commutateurs spéciaux, et ils acheminent les données à des débits de 100 Mbit/s.
Adresse IP	IP est l'abréviation de « protocole Internet » (Internet Protocol). Une adresse IP consiste en une série de quatre nombres séparés par des points. Elle identifie un ordinateur hôte Internet unique. Exemple : 192.34.45.8.
FSI	Fournisseur de service Internet. Un FSI offre la connectivité à Internet aux particuliers, aux entreprises et autres organisations.
Modem DSL	DSL est l'abréviation de « ligne d'accès numérique » (Digital Subscriber Line). Un modem DSL utilise votre ligne téléphonique existante pour transmettre des données à des débits élevés.

Masque de sous-réseau

Un masque de sous-réseau, qui peut faire partie des informations TCP/IP fournies par votre FSI, consiste en quatre nombres configurés de la même façon qu'une adresse IP. Il sert à créer les nombres de l'adresse IP utilisée uniquement à l'intérieur d'un réseau donné (par opposition aux nombres de l'adresse IP valide reconnue par Internet, qui doit être attribuée par InterNIC).

Traduction des adresses réseau (Network Address Translation). Cette procédure permet à tous les ordinateurs de votre réseau domestique d'utiliser une même adresse IP. Grâce à la fonctionnalité NAT du routeur-passerelle cable/DSL à 4 ports Belkin, vous avez accès à Internet à partir de n'importe quel ordinateur de votre réseau domestique sans devoir acheter des adresses IP supplémentaires de leur FSI.

Protocole ppPoE

Protocole point à point sur Ethernet. Le protocole point à point est une méthode de transmission de données sécurisée initialement conçue pour les connexions commutées; le protocole PPPoE est destiné aux connexions Ethernet.

Réseau local

LAN est l'abréviation de « Local Area Network ». Un réseau local est un groupe d'ordinateurs et de périphériques interconnectés dans une zone peu étendue (une maison ou un bureau, par exemple). Notre réseau domestique est considéré comme un réseau local.

Pare-feu à inspection de l'état confirmé des paquets. SPI est une sécurité Internet pour les entreprises offerte par le routeur-passerelle cable/DSL à 4 ports Belkin. Grâce à SPI, la passerelle agit comme « pare-feu » et protège votre réseau contre le piratage informatique.

Tcp/ip

Acronyme de « Transmission Control Protocol/Internet Protocol ». C'est le protocole standard pour la transmission de données sur Internet.

Réseau longue distance. Réseau reliant des ordinateurs situés dans des zones géographiquement éloignées (immeubles, villes ou pays différents). Internet en est un exemple.

Declaration de conformite avec les REGLES FCC pour la compatibilite electromagnetique

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit

F5D6020t

F5D6000t

auxquelles se réfère la présente déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit remplir les deux conditions suivantes : (1) ce périphérique ne doit pas causer d'interférences nuisibles et (2) ce périphérique doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désir.

Attention : exposition aux radiations dues aux fréquences radio

La puissance d’émission en sortie de cet appareil reste largement en dessous des limites d’exposition aux fréquences radios FCC. Toutefois, il est conseillé d’utiliser l’appareil de manière à minimiser les risques d’exposition dans des conditions de fonctionnement normales.

Lorsqu'une antenne extérieure est raccordée à l'appareil, le placer Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la commission des communications fédérale

L'appareil a été testé et satisfait aux limites de la classe B des appareils numériques, conformément à la partie 5 de la réglementation FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génère, utilise et peut irradier une énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invité à tester et à corriger l'interférence en prenant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.

Modifications

La réglementation FCC signe la nécessité d'indiquer à l'utilisateur que toute modification, de quelles nature que ce soit et non agrée par Belkin, lui retire le droit d'utiliser l'appareil.

Information

La radio sans fil de cet appareil est conforme aux normes RSS 139 & RSS 210 Industry Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - prescription union européenne

Les produits radio portant le label CE 0499 ou CE alert satisfont à la directive R&TTE (1995/E/CE) établie par la Commission de la Communauté européen.

CE0499①

L'accord avec cette directive implique la conformité aux normes européennes suivantes (le standard international équivalent est indiqué entre parentheses).

• EN 60950 (IEC60950) - Sécurité des produits
• EN 300 328 Conditions techniques exigées pour les appareils radio
• ETS 300 826 Conditions générales en matière de compatibilité électromagnétique pour les appareils radio

Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur la base tension (72/23/EEC) publiées par la Commission de la Communauté européenne. La conformité avec ces normes implique la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

EN 55022 (CISPR 22) - Electromagnetic Interference EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Electromagnetic Immunity - EN 61000-3-2 (IEC610000-3-2) - Power Line Harmonics EN 61000-3-3 (IEC61000) - Power Line Flicker - EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0499 ou CE alert et peuvent également afficher le logo CE.

Garantie à vie limite de belkin components

Belkin Components garantit ce produit à vie contre tout défaut de matériel et de fabrication. Si l'appareil s'avère défectueux, Belkin le réparera ou le remplacera gracieusement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉM TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRentes À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITE D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'une RIUTFURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À CES PROGRAMMES OU À CES DONNÉES.

Aux États-Unis, certains états ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez aussi bénéficier d'autres droits qui varient d'un état à l'autre.

Compton · CA · 90220 · États-Unis

Tél: [phone]

Fax:[phone]

Northampton • NN3 8RX • Royaume-Uni

Tel: [phone]

Fax: [phone]

Starparc Building • Boeing Avenue 333

1119 PH Schiphol-Rijk • Pays-Bas

Tel: [phone]

Fax: [phone]
