TVA 5100 - Antenne radio pour véhicule VDO DAYTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne radio pour véhicule
Marque	VDO DAYTON
Modèle	TVA 5100
Alimentation	12 V cc (uniquement pour véhicules 12 V)
Usage prévu	Uniquement avec le tuner TV VDO Dayton 5100
Type d'antenne	Double antenne avec pastilles adhésives
Contenu de la livraison	2 unités d'antenne, 6 serre-câbles
Emplacement d'installation	Intérieur de la lunette arrière ou vitres latérales
Température minimale de montage	15 °C
Temps de séchage des adhésifs	Au moins 24 heures
Nettoyage et entretien	Ne pas utiliser d'alcool, benzène, diluant ou essence
Sécurité	Fixer solidement ; ne pas obstruer la vue ; éviter les pièces mobiles
Réparabilité	Pièces détachées non spécifiées ; contacter le service après-vente
Assistance téléphonique (France)	01 34 57 77 77
Assistance téléphonique (Belgique)	02 71 41 30 2
Assistance téléphonique (Suisse)	056 41 81 92 2

FOIRE AUX QUESTIONS - TVA 5100 VDO DAYTON

Sur quel type de véhicule puis-je installer l'antenne TVA 5100 ?

L'antenne est conçue pour les véhicules avec une alimentation 12 V cc. Ne l'utilisez pas sur des véhicules 24 V, risque d'incendie.

Puis-je brancher cette antenne sur un autoradio ?

Non, cette double antenne est destinée uniquement au tuner TV VDO Dayton 5100. Ne pas la raccorder à un autoradio.

Où installer l'antenne dans le véhicule ?

Placez les deux unités à l'intérieur de la lunette arrière ou sur les vitres latérales arrière, sans gêner le champ visuel du conducteur.

Comment coller les pastilles adhésives ?

Nettoyez soigneusement la vitre avec le produit fourni, puis à l'eau. Retirez le papier protecteur, positionnez l'antenne et appuyez fermement. Laissez sécher 24 heures avant toute sollicitation.

Quelle est la température minimale pour l'installation ?

La température de montage doit être d'au moins 15 °C pour garantir une bonne adhérence des pastilles. En dessous, l'adhésif risque de ne pas tenir.

Puis-je réutiliser les pastilles adhésives si je décolle l'antenne ?

Non, les pastilles ne sont pas réutilisables. Choisissez bien l'emplacement avant de fixer définitivement.

Comment connecter les câbles d'antenne au tuner ?

Branchez chaque câble sur l'entrée d'antenne du syntoniseur TV VDO Dayton 5100. Utilisez les serre-câbles fournis pour fixer les câbles et éviter qu'ils ne soient coincés.

Quels produits utiliser pour nettoyer l'antenne ?

N'utilisez pas d'alcool, benzène, diluant ou essence. Essuyez avec un chiffon doux et sec. Les solvants peuvent déformer ou décolorer l'antenne.

L'antenne fonctionne-t-elle avec le dégivreur de la lunette arrière ?

Oui, vous pouvez mettre en marche le dégivreur pour chauffer la vitre avant l'installation si la température est basse. Cependant, évitez une humidité élevée qui nuirait à l'adhérence.

Que faire en cas de problème d'installation ou de fonctionnement ?

Contactez la ligne directe VDO Dayton : en France au 01 34 57 77 77, en Belgique au 02 71 41 30 2 ou en Suisse au 056 41 81 92 2.

MODE D'EMPLOI TVA 5100 VDO DAYTON

Manuel d'installation

Point à observer pour garantir une utilisation en toute sécurité

• Lisez ce manuel attentivement avant de commencer à utiliser l'appareil et utilisez l'appareil en respectant la sécurité. Nous ne saurions être responsables des problèmes résultant du non-respect des consignes de ce manuel.
• Le manuel comprend divers affichages graphiques pour indiquer comment utiliser l'appareil en toute sécurité et comment éviter de vous blesser, vous ou d'autres personnes, et d'endommager le matériel. Il est important que vous les appréciez pour la lecture du manuel.

Avertissement

Cette étiquette a pour but de signaler à l'utilisateur la présence d'instructions de fonctionnement importantes. Le non-respect de ces instructions entraînera des blessures graves ou la mort.

Attention

Cette étiquette a pour but de signaler à l'utilisateur la présence d'instructions de fonctionnement importantes. Le non-respect de ces instructions risque d'entraîner des blessures ou des dommages au matériel.

Avertissement

Cette antenne n'est destinée qu'à des véhicules ayant une alimentation de 12 V cc. Elle ne peut pas être utilisée avec des véhicules de 24 V.

Une utilisation de l'antenne sur ces véhicules peut provoquer un incendie ou une panne de l'antenne.

Maintenez les câbles électriques ensemble pour éviter tout risque de danger.

Acheminez les cables et les fils de façon qu'ils ne soient pas coincés par des pièces mécaniques du véhicule, et qu'ils n'entrent pas en contact avec des éléments pointus qui pourraient les endommager.

N'installez pas dans un endroit qui risque de générer la conduite du véhicule.

N'installez pas dans un endroit qui risque de partager un danger pour les occupants du véhicule ou de générer la conduite du véhicule (par exemple volant ou embrayage) en obstruant la vue avant ou en gênant les mouvements, etc.

Attention

Utilisez les accessoires spécifiés et installez-les solidement.

Veillez à utiliser uniquement les accessoires spécifiés. L'utilisation d'autres accessoires non spécifiés risque d'endommager l'intérieur de l'appareil ou de ne pas maintenir l'appareil solidement en place car des pièces qui deviennent lâches risquent de déclencher un danger.

Effectuez les connexions correctement.

Des connexions incorrectes risquent de provoquer un feu ou un accident.

Disposez les câbles de façon qu'ils ne soient ni coincés ni pincés.

Acheminez les câbles et les fils de façon qu'ils ne soient pas coincés par des pièces mobiles, par exemple les rails de siège, et qu'ils n'entrent pas en contact avec des éléments pointus ou coupants qui pourraient les endommager.

VEILLEZ A CE QUE LES ANTENNES ET LEURS SUPPORTS SOIENT BIEN FIXÉS.

S'ils sont mal fixés, ils peuvent tomber et provoquer un accident ou blesser celui qu'un.

Précautions d'utilisation

• Cette double antenne ne n'est destinée qu'au Tuner TV 5100 VDO Dayton. Elle ne peut pas être raccordée à un autoradio.
• Ne pas essuyer l'antenne ou un câble avec de l'alcool, du benzène, du diluant, de l'essence ou une autre substance volatile. Cela pourrait déformer ou décolorer l'antenne ou le câble.

Contenu de la livraison

2 unités d'antennes 6 serre-cables

• Aux fins d'amélioration, ces caractéristiques techniques et la conception sont susceptibles de modification sans préavis.

Précautions à prendre pour l'installation

• Placez l'antenne au moyen des pastilles adhésives placées sur les deux unités d'antenne, à l'intérieur de la lunette ou sur les vitres latérales arrêté. Les pastilles adhésives ne sont pas réutilisables. Assurez-vous donc de désirir le bon emplacement, avant de fixer les pièces d'antenne.
• Ne pas installer l'antenne dans un endroit qui gène le champ visuel pendant la conduite, comme sur le pare-brise.
• Toujours nettoyer la vitre avant d'installer l'antenne. Sinon, les pastilles adhésives risquent de ne pas bien coller.
• La température de montage minimale doit être de 15°C pour que les pastilles adhésives collent au moins.
• Mettre en marche le dégivreur de vitre arrière pour la chauffer lorsque la température de surface du verre est basse. En cas de taux d'humidité élevé, les pastilles adhésives ne collent pas bien non plus.

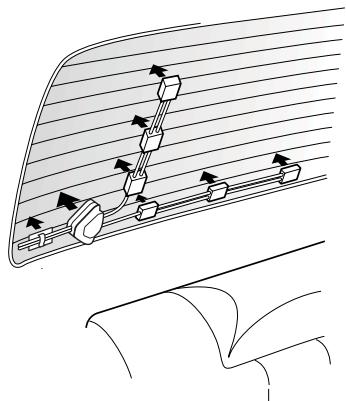

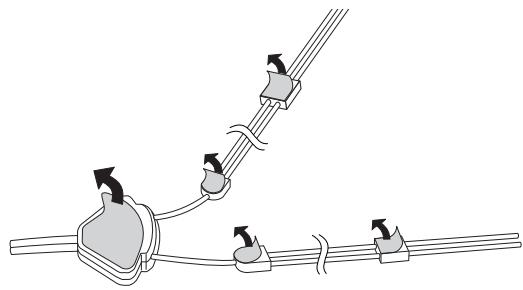

Procédure d'installation

1) Choisissez avec soin l'emplacement d'installation des deux unités d'antenne. Utiliser le produit de nettoyage pour verre fourni pour enlever tout résidu huileux ou taches de l'endroit où l'antenne va être montée. Puis nettoyer cet emplacement avec de l'eau et bien essuyer. 2) Retirer le papier de protection des pièces de l'antenne et de l'antenne elle-même.

3) Coller le ruban double face pour l'antenne et les pièces d'antenne sur l'intérieur de la vitre arrière. Appliquer une forte pression sur le ruban double face de sorte qu'il adhère fermement. Utiliser les serre-câbles fournis pour fixer en place les câbles.

4) Laissez sécher les pastilles adhésives pendant au moins 24 heures après les avoir collées. Veiller à ne pas exposer l'antenne à de l'eau et à ne pas appliquer de pression sur l'antenne pendant cette période. 5) Raccordez les deux câbles d'antenne au tuner TV.

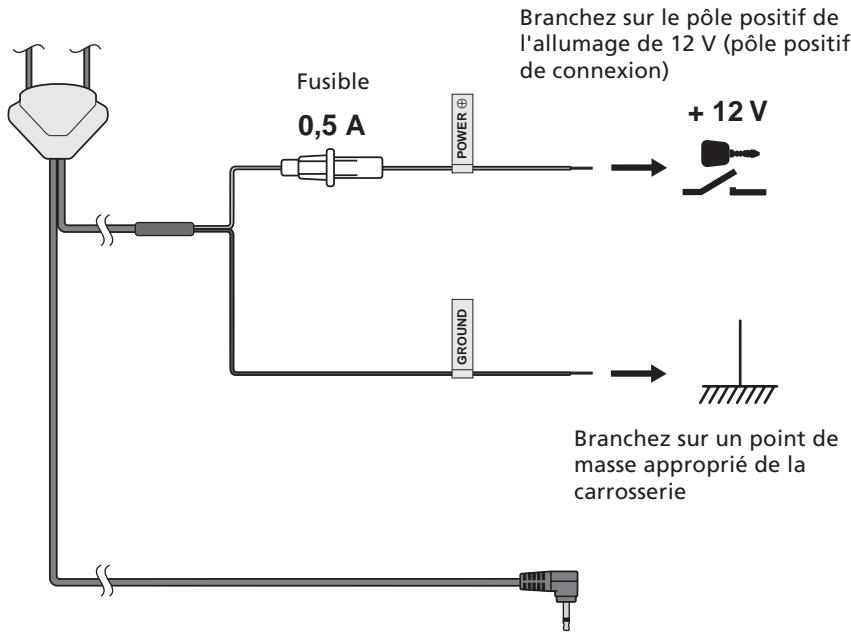

Raccordements

Procédez comme ci-dessous pour raccorder les câbles des deux unités d'antenne.

Branchez sur l'entrée de l'antenne du syntoniseur TV

Ligne directe

Pour répondre à vos questions sur notre système multimédia, VDO Dayton met une ligne directe à votre disposition dans de nombreux pays :

F 0134577777

B 027141302

CH 0564181922

Sous réserve d'erreurs et de modifications techniques.
