MODE D'EMPLOI HTM-42A FUJITSU

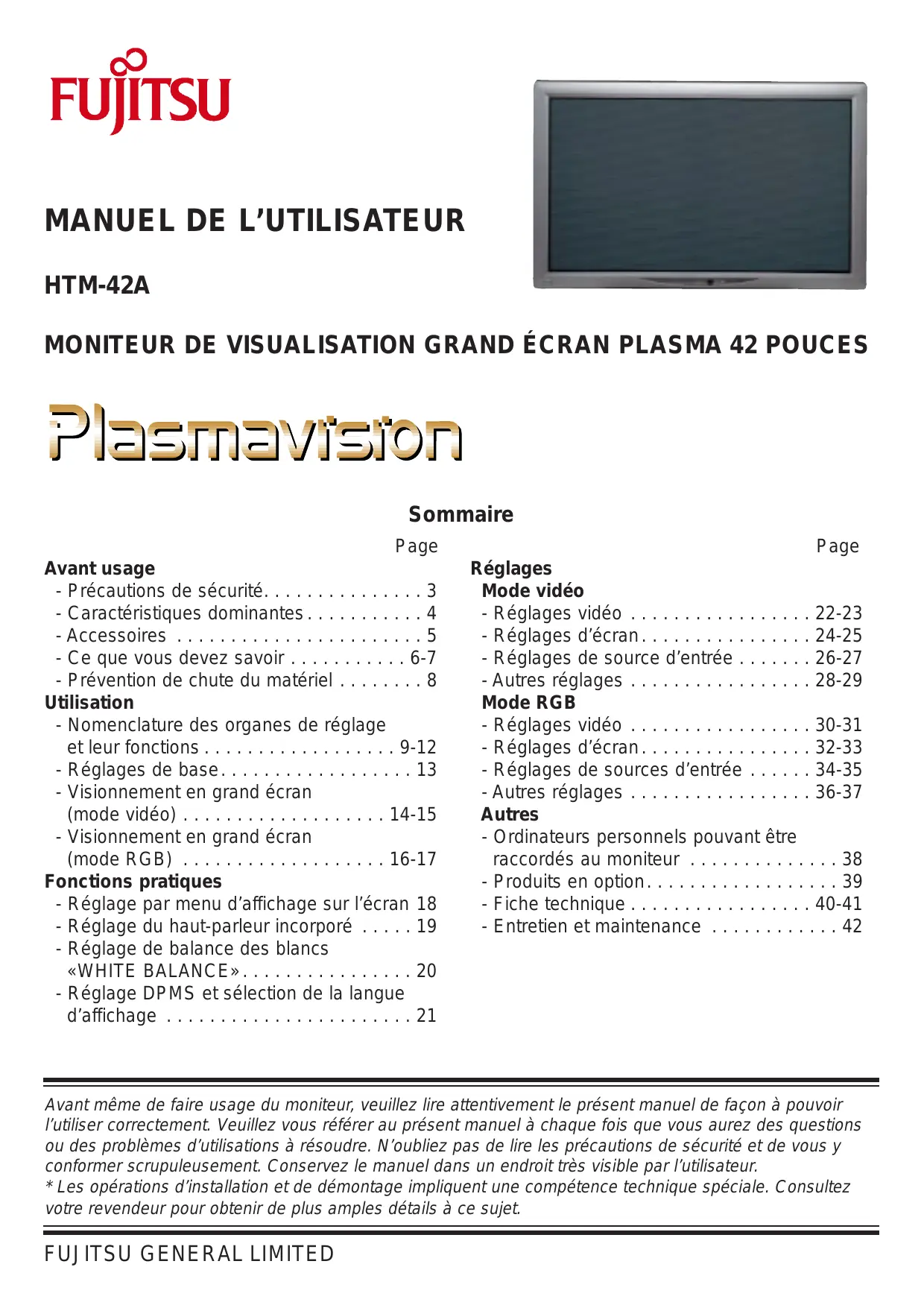

MANUEL DE L'UTILISATEUR

HTM-42A

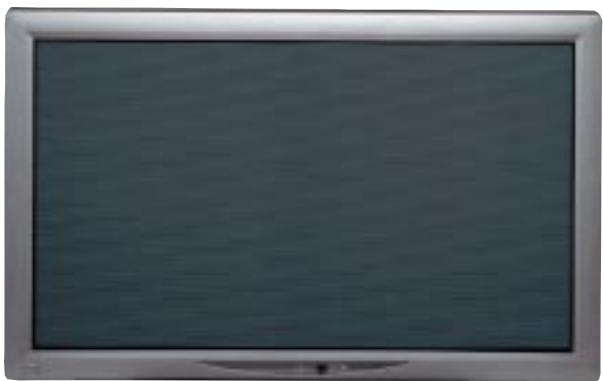

MONITEUR DE VISUALISATION GRAND ÉCRAN PLASMA 42 POUCES

Plasmasvision

Sommaire

Page

Avant usage

• Précautions de sécurité. 3
• Caracteristiques dominantes 4
  -Accessoires 5
• Ce que vous devez savoir 6-7
• Prévention de chute du matériel 8

Utilisation

• Nomenclature des organes de réglage et leur fonctions 9-12
• Reglages de base. 13
• Visionnement en grand écran (mode video) 14-15

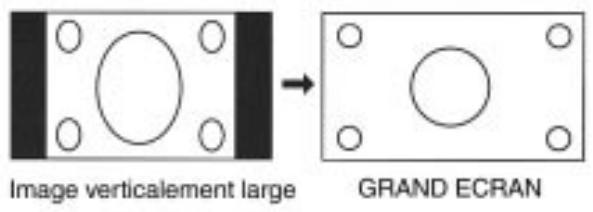

• Visionnement en grand écran (mode RGB) 16-17

Fonctions pratiques

• Réglage par menu d'affichage sur l'écran 18
• Réglage du haut-parleur incorpore 19
• Réglage de balance des blancs «WHITE BALANCE» 20

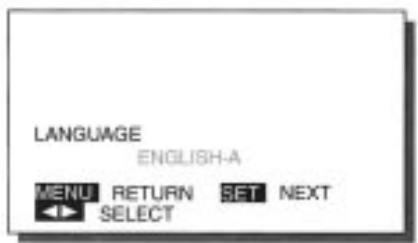

• Réglage DPMS et sélection de la langue d'affichage 21

Page

Réglages

Mode video

• Reglages video 22-23
• Reglages d'écran. 24-25
• Reglages de source d'entrée 26-27
  -Autres réglages 28-29

Mode RGB

• Réglages video 30-31
• Reglages d'écran. 32-33
• Reglages de sources d'entrée 34-35
  -Autres réglages 36-37

Autres

• Ordinateurs personnes pouvant etreraccordés au moniteur 38
  -Produits en option. 39
• Fiche technique 40-41
• Entretien et maintenance 42

Avant même de faire usage du moniteur, veuillez tire attentivement le present manuel de façon à pouvoir l'utiliser correctement. Veuillez vous reférer au present manuel à chaque fois que vous aurez des questions ou des problèmes d'utilisations à résoudre. N'oubliez pas de dire les précautions de sécurité et de vous y conformer scrupuleusement. Conservez le manuel dans un endroit très visible par l'utilisateur.
* Les opérations d'installation et de démontage impliquent une compétence technique spéciale. Consultez votre revendeur pour obtenir de plus amples détails à ce sujet.

NOTE FCC

Cet équipement est conforme, aux normes des appareils numériques de classe A en accord avec la partie 15 des règes FCC. Ces normes ont été conçues afin de donner une protection efficace contre les interférences nuisibles qui pourraient se produit lorsqu'eledit équipement est utilisé dans un environnement commercial. Cet équipement produit, utilise et peut générer des ondes radios et doit être installé et utilisé selon les instructions du manuel, afin d'éviter des interférences nuisibles avec les communications radio. L'utilisation de cet équipement dans des quartiers résidentiels peut cause des interférences nuisibles. Dans ce cas d'utilisation du matériel en question l'utilisateur devra résoudre ce problème à ses propres frais.

INFORMATION IMPORTANTE

MISE EN GARDE : Ceci est un produit de classe A. Dans un environnement domestique ce produit peut cause des interférences hertzioniennes auquel cas l'utilisateur est prié de prendre les mesures qui s'imposent.

MISE EN GARDE : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE CHOC ÉLECTRIQUE N'EXPOSER PAR CE PRODUIT À LA PLUIE ET À L'HUMIDITE.

PRECAUTIONS IMPORTANTES

L'électricité est une chose très utile à notre vie quotidienne. Ce matériel a été fabriqué et concu de façon à préserver votre propre sécurité. Cependant, LA MAUVAISE UTILISATION DE CE MATÉRIEL EST SUSCEPTIBLE DE CAUSER DES CHOCS ÉLECTRIQUES OU BIEN DES INCENDIES. Afin de prévenir ces dangers il est impératif de suivre les règles d'installation, d'utilisation, et de services suivantes : Avant l'utilisation de ce matériel veuillez dire, minutieusement, les « Précautions Importantes».

• Toutes les instructions concernant les précautions d'utilisation doivent être impératifement lues avant toute utilisation de ce produit.

• Les instructions concernant les précautions d'utilisation doivent être conservées pour future reférence.

• Toutes les mises en garde concernant ce produit doivent être scrupuleusement respectées.

• Toutes les instructions d'utilisation doivent être suivies à la dette.

• Débrancher ce produit de la prise murale avant nettoyage. N'utilisez pas de nettoyants liquides ou en aérosols. Utilisez un tissu humide pour le nettoyage.

• N'utilisez pas d'accessoires qui ne sont pas recommandés par le fabricant de ce produit car ils pourraient etre dangereux.

• N'utilisez pas ce produit près de l'eau. Ne l'utilisez pas immédiatement après l'avoir déplaced d'un endroit à basse température à un autre endroit à température élevée car cette peut engendrer de la condensation, susceptible de cause des chocs électriques, des incendies ou bien d'autres incidents dangereux.

• Ne posez pas ce produit sur un support instable car s'il tombe il est susceptible de causeur des blessures sérieues a des enfants ou des adultes situés à proximé sans compter, les dommages sérieux causés au produit lui-même. Ce produit doit être monté selon les instructions du fabricant, avec un support recommendé par le fabricant.

• Quand ce produit est transporte sur un chariot il faut faire particulièrement attention : évitez les arrêts rapides, la force excessive, et les surfaces bosselées, toutes circonstances qui pourrait faire basculer le chariot et endommager l'équipement ou blesser l'utilisateur.

• Des fentes et des ouvertures sont installées dans l'habillage afin d'assurer une bonne ventilation. Ceci afin d'assurer un fonctionnement fiable du produit et de le protégger d'une surchauffe. Ces ouvertures ne doivent pas être bouchées ou couvertes de quelque façon que ce soit. (Ces ouvertures ne doivent jamais être bouchées si l'on place ce produit sur un lit, un sofa et autres surfaces du même styles. Ce produit ne doit pas être placé dans des lieux exigus fermés, tels que bibliothèque, rack etc, tant que l'on n'a pasinstallé une ventilation ajustée. En toutes circonstances suivez, toujours, les instructions du fabricant).

Afin que la ventilation soit efficace, il est nécessaire de séparer ce produit d'autres équipements qui pourrait entraver

• Ce produit doit être utilisé uniquement avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation de votre maison, veuillez consulterer leur revendeur ou bien uneompagnie électrique locale.

• Ce produit est équipé avec une fiche à trois branches. Cette fiche ne fonctionne qu'avac une prise ayant une prise de terre. Si vous n'avoz pas de prise de terre, veuillez contacter votre électricien afin qu'il installe une prise ajustate. Ne modifiesurtout pas,de vour propre chef, cette prise.

• Les cordons d'alimentation doivent être bien placés, afin que personne ne marche dessus ou bien qu'ils soient endommagés par des objetsquelconques. Faites très attention aux cordons situés pres des portes, dans des prises et, en général, dans tous les points où ces cordons sortent du produit.

• Veuillez toujours débrancher ce produit, y compris les prises électriques, en cas d'orages ou bien lorsque vous ne l'utilisez pas durant de longues périodes. Ainsi vous le protégerez des évventuels dommages causés par les orages ou, encore, par d'eventuelles variations de la tension électrique.

• Ne surchargez pas la demande en électricité par d'autres apparèils branchés sur la même prise car cela pourrait avoir des conséquences dangereuses (incendies ou electrocution).

• N'insérez jamais des objets, quels qu'ils soient, dans ce produit car ils pouraient toucher des points actifs, électriquement, ou bien encore provoquer des court-circuits ayant pour conséquences des électrocutions ou bien des incendies. Ne versez jamais aucun liquide sur ce produit.

• N'essayez pas de réparer ce produit vous-même car vous vous exposez alors à des accidents (électrocution) ou autres conséquences néfastes. En cas de problèmes contactez un personnel qualifié.

• Débranche ce produit des prises murales et contactez un personnel qualifié si les situations suivantes se produit :

a) Quand le cordon d'alimentation ou bien la prise sont endommages.
b) Si un liquide quelconque a ete versé, par megarde sur ce produit ou si des objets sont tombes sur ledit produit.
c) Si ce produit a ete exposé à la pluie ou a de I'eau.
d) Si ce produit ne fonctionne pas normalement, selon les instructions du manuel. Veuillez ne régler vous-même que les fonctions qui sont décrites dans le Manuel de fonctionnement. Tout réglage différent pourrait cause des dommages qui nécessiteraient, alors, de grosses réparations par un personnel qualifié
e) Si ce produit est tombé par terre ou endommagé de chaque façon que ce soit.
f) Si ce produit commence à fonctionner différemment de la normale, auquel cas vous devrez consulter un personnel qualifié.

• Quand il faut remplacer des éléments défectueux ou autres, vérifie que le technicien de service utilise bien des éléments spécifique par le manuel ou ayant les mêmes caractéristiques que les éléments originaux. Des remplacements par des éléments différents pourraient cause des electrocutions, incendies ou autres dommages.
• A la fin de la réparation de ce produit ou bien d'une quelconque autre intervention veuillez demander au technician de service d'effectuer les vérifications nécessaires afin de déterminer si ce produit est, correctement, fonctionnel.
• Ce produit doit être situé à plus de 40 cm de sources de chaleur eventuelles (chauffage, radiateurs, amplificateurs, etc).
• Si vous branchez d'autres apparèils tels que des magnétoscopès, ordinateurs personnels, etc, il vous faut, impérativement, éteindre cet apparéil afin de vous protégérer d'une éventuelle electrocution.
• Ne placez pas de substance combustible derriere le ventilateur de cet apparéil, telles que vêtements, papiers, alluméttes, bouteilles de gaz ou aérosols, etc.
• N'utilisez que le cordon d'origine pour brancher cet apparéil, dans le but d'éviter une éventuelle électrocution.

L'alimentation de cet appeareil s'effectue en courant alternatif de 100 à 240 volts. Le cordon d'alimentation et les fiches électriques sont conformes à ce voltage.

N'tilisez que les cordons d'alimentations fournis par notre revendeur afin d'assurez votre sécurité et EMC.

Quand cet apparéil est utilisé avec d'autres sources d'alimentation il est nécessaire, alors de changer les cordons d'alimentation.

Veuillez alors consulter votre revendeur.

INSTALLATION EN POSITION VERTICAL

Un écran vertical dynamique est obtenu en installing le Plamavision en position verticale.

SUPPORTS DE PLASMAVISION

Le moniteur intégral VGA et le moniteur à compression SVGA sont adaptés aux ordinateurs personnels.

UNE GRANDE VARIÉTÉ DE PRISES D'ENTREE

Les signaux de différence de couleur d'images en couleur de haute qualité tels que ceux provenant d'un DVD, etc., peuvent être appliqués en marge des signaux video, S-Video et RGB.

COMMODITÉ DE LA GESTION DE L'ALIMENTATION

Le système DPMS (Display Power Management Signaling ou signalisation de la gestion d'alimentation de visuel) permet de limiter automatiquement la consommation électrique de l'appareil.

CINQ SORTES DE DIMENSIONS GRAND ÉCRAN

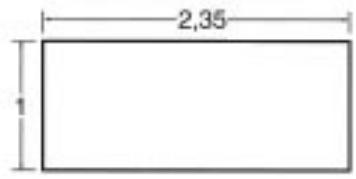

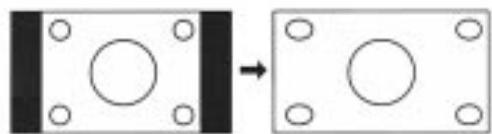

L'appareil prend en charge cinq sortes de dimensions grand écran : GRAND ECRAN 1, GRAND ECRAN 2, ZOOM 1, ZOOM 2, et moniteur normal (4/3).

Vérification des accessoires

Boitier de telecommande (1)

Manuel de l'utilisationur (1)

Vis de fixation (2) (2 sortes)

Serres-câbles

• Les serre-câbles fournis en accessoire servent à retenir les câbles de transmission raccordés et le cordon d'alimentation. Lorsque le moniteur est fixé au mur ou au plafond, les serre-câbles doivent être introduits dans les trouss aménagés à l'arrêt du moniteur.

Raccordement à d'autres apparéils

Les câbles servant au raccordement à d'autres apparèils doivent être achetés séparément.

Connecteurs
ENTRÉE SON	Fiche de raccordement
ENTRÉE VIDÉO	BNC
ENTRÉE S-VIDÉO	Prise S
ENTRÉE VIDÉO COMPOSANT	BNC
ENTRÉE RGB	mD-Sub 15 broches

• Lorsque les branchements sont faits avec des prises BNC achétées séparément, des connecteurs intermédiaires doivent être utilisés entre les fiches de raccordement et les prises BNC de sorte que ces connecteurs doivent également être achétés.
• Les câbles de raccordement à un ordinateur personnel varient suivant le type d'appareil de sorte que vous doivent prendre conseil auprès de votre revendeur.

POINTS CONCERNANT L'UTILISATION DU MONITEUR

• Lorsque le moniteur est sur le point d'être installé, vous devez utiliser un des éléments d'installation parmi leurs proposés en option, à savoir la tablette d'appui, le dispositif de fixation murale ou le dispositif de fixation au plafond. Confiez les travaux d'installation à votre revendeur.
• Consultez les notices d'instructions qui accompagnent des éléments d'installation proposés en option au moment d'effectuer l'installation du moniteur. Par ailleurs, assurez-vous que le moniteur ne penche ni sur le côte ni en arrêté.
• Dispossez le cordon d'alimentation et les cables de raccordement dans un coin le long du mur ou sur le sol de la piece de telle sorte qu'il soit impossible de se prendre les pieds dedans.

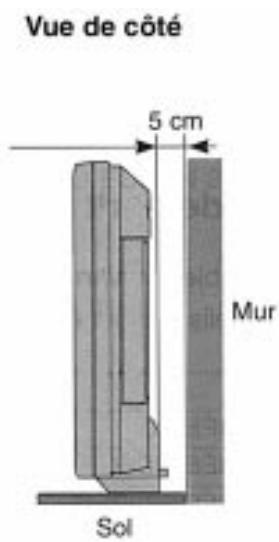

• Pour assurer une bonne dissipation de la chaleur produit par l'appareil, le Plasmavision a besoin de l'espace minimum qui est indiqué sur la figure ci-dessous.

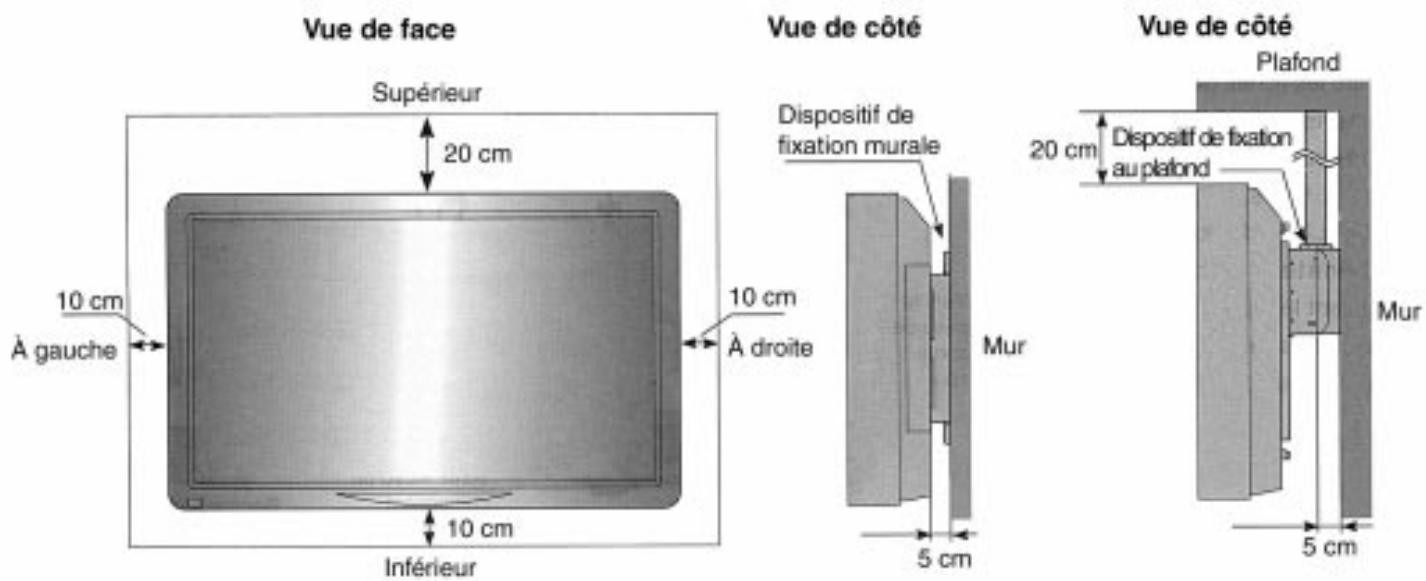

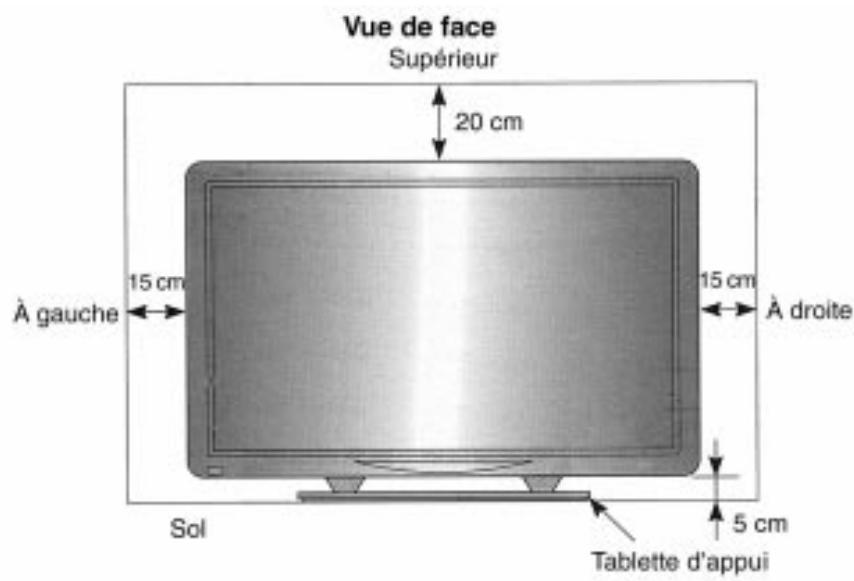

• La température de l'emplacement où le moniteur est installé doit se situer dans les limites comprises entre 0 et 40^ .

Vérifiez à la page 39 les éléments proposés en option.

Quand le dispositif de fixation murale est utilisé (position horizontal)
Quand le dispositif de fixation au plafond est utilisé

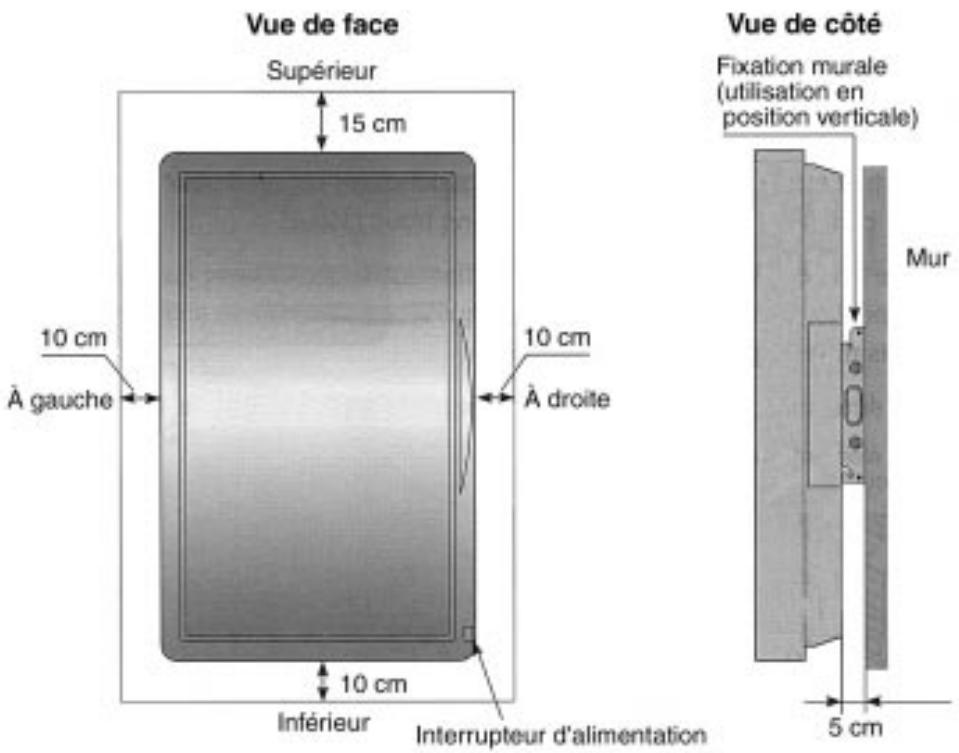

Quand le dispositif de fixation murale est utilisé (position verticale)

• Lorsque le moniteur Plasmavision est installé en position verticale, vérifie que l'interrupteur d'alimentation se trouve bien dans le coin inférieur droit.

Remarques :

• La même image (motif) ne doit pas être visionnée continuèlement pendant de longs moments. En effet, ceci accentue la luminosité de l'image et peut provoquer une persistance d'image sur l'écran.
• L'observation de la même image continulement pendant de longs moments peut fatiguer la vue. L'écran doit être observé à une distance raisonnable (égale à environ trois fois le longueur de l'écran).
• S'il se passé quelque chose d'anormal à l'intérieur du moniteur Plasmavision, le circuit de protection incorpore à l'appareil coupera automatiquement l'alimentation. Si le cas se produit, le témoin d'alimentation clignotera en rouge afin de signaler l'anomalie.
• Si toutes le témoin d'alimentation clignote en rouge, c'est l'indice qu'il se passse quelque chose d'anormal avec le moniteur Plasmavision. Cet état constitue un danger potentiel d'amorçage électrique voire d'électrocution de sorte que si le cas se produit, vous doivent débrancher immédiatement le cordon d'alimentation de la prise murale et prévenir le revendeur. (Voir page 42)
• L'écran de visualisation à plasma a été réalisé en utilisant une technologie d'une extrème précision et hautement perfectionnée. Plus de 99,99% de ses pixels sont en service. Il faut cependant savoir qu'un nombre infime de pixels sont manquants ou sont constamment allumés.
• Le moniteur Plasmavision ne doit pas etre installe dans un endroit ou il risque de constituer une interference entre lui-même et d'autres apparéils AV. (Si toute fois des interférences issues des ondes electromagnétiques provoquent un brouillage des images, du son ou empêche le boîtier de télécommande à rayons infrarouges de fonctionner normalement, un autre emplacement doit etre choisi.)
• Seules des images fixes peuvent apparaître sur l'écran du moniteur quand il est installé en position verticale.

Pour empêcher qu'un accident se produit et par mesure de sécurité en cas de désastre naturel tel qu'un tremblement de terre par exemple, prenez les précautions qui s'imposent et faire en sorte que l'appareil ne puisse pas se renverser.

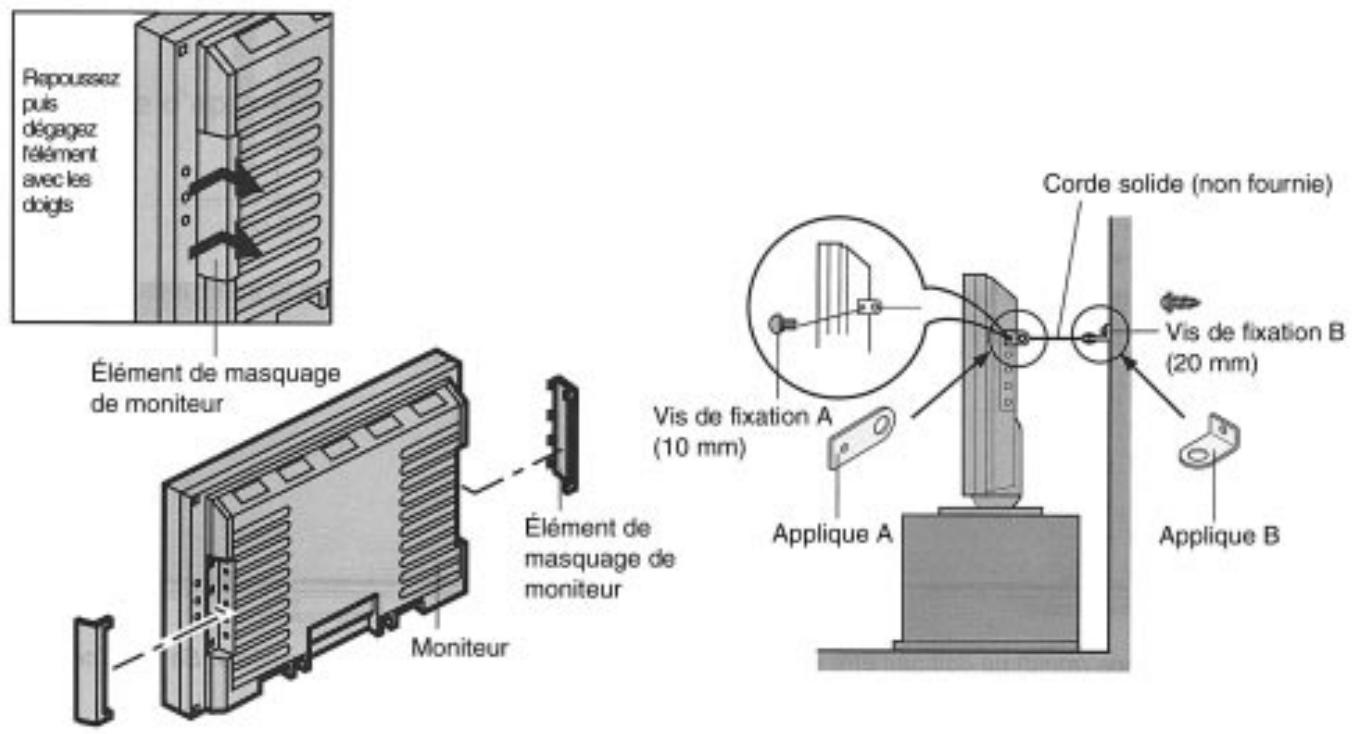

FIXATION AU MUR OU À UN PILIER

• Retirez les deux éléments de masquage placés de chaque côté du moniteur. Se servir ensuite d'une vis de fixation A (10 mm) autant sur le flanc croit que le flanc gauche de l'appareil pour fixer une applique A dans le trou fileté (le trou place le plus haut sur le flanc parmi les cinq trous filétés).
• Se servir d'une vis de fixation B (20 mm) autant sur le flanc croit que le flanc gauche de l'appareil pour fixer une applique B au mur. Ensuite, reliez l'applique A et l'applique B avec une corde suffisamment solide pour empêcher que l'écran de visualisation ne puisse pas reverser.

Comment retirer les elements de masquage du moniteur

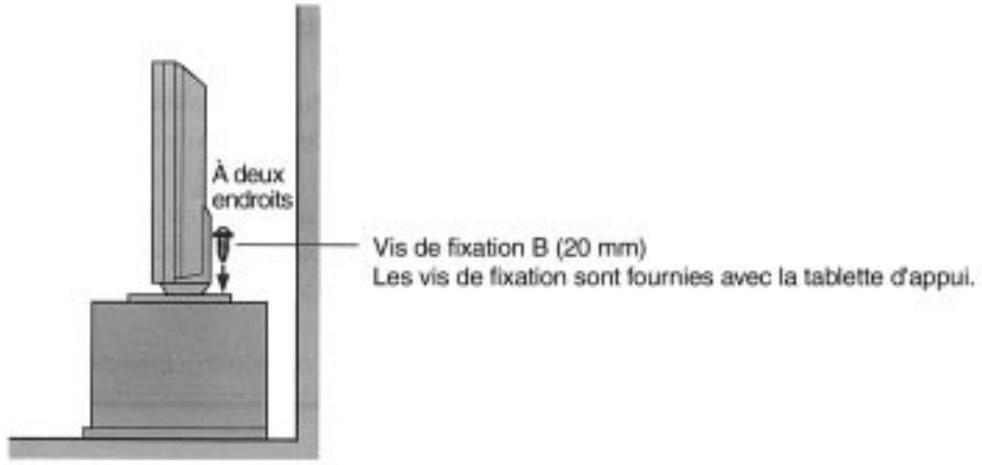

IMMOBILISATION À LA TABLETTE D'APPUI

• Fixez les vis de fixation qui sont fournies avec la tablette d'appui dans leurs trous respectifs à l'arriere de la tablette d'appui. (2 trous)
• Relisez les instructions de P-42TT01 du manuel de l'utilisateur pour obtenir de plus amples détails à propos de la tablette d'appui.

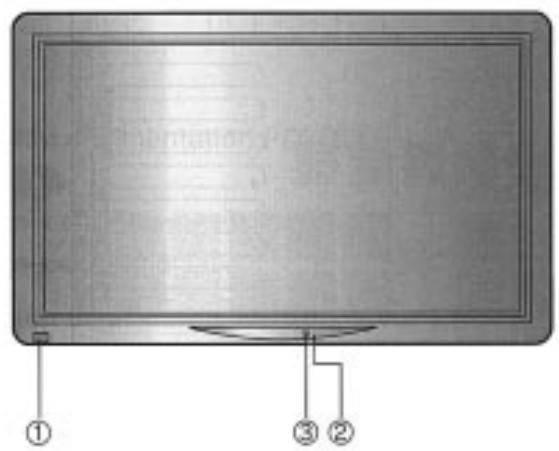

Vuede face

Vue de la base

① Interrupteur d'alimentation

• Dès que l'interrupteur est pressé, le témoin d'alimentation ② s'allume en rouge de sorte que l'alimentation peut être appliquée ou coupée à partir du boîtier de télécommande. Une deuxième pression de l'interrupteur coupe l'alimentation tandis que le témoin d'alimentation ② s'éteint.

(2) Témoin d'alimentation

• Indique les conditions d'alimentation de l'appareil, sous tension ou arrêté.
• Allumé (en rouge) ... Veille
• Allumé (en vert) ... Sous tension

Clignote (en rouge) ... Panne interne.

Débranchez tout de suite le cordon d'alimentation.

③ Microrécepteur de rayons infrarouges

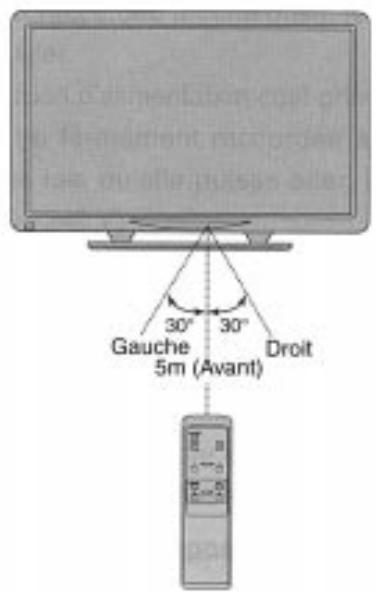

• Il recoit les signaux transmis par le boîtier de télécommande.

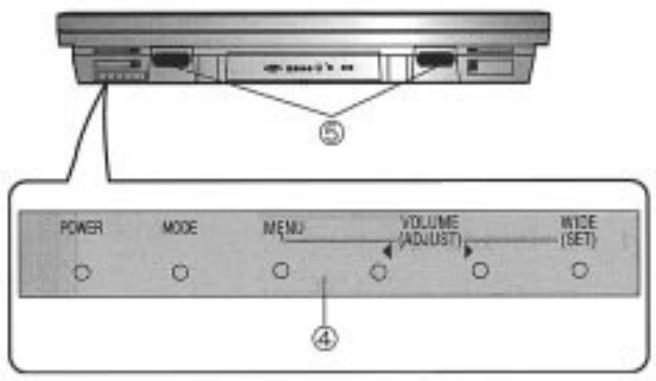

(4) Panneau des organes de réglage

• Bouton d'alimentation POWER : Met sous tension ou coupe l'alimentation
• Bouton de sélection MODE : Permet deCHOISIR le mode source d'entrée
• Bouton de sélection MENU : Permet de régler à volonté les images et d'ajuster le son.
• VOLUME (ADJUST)

Boutons : Ils servent habituèlement à ajuster le niveau de sortie son. Au cours d'autres réglages, ces boutons servent aussi à effectuer des réglages à partir du menu.
- Bouton WIDE (SET) : Il sert habituèlement à la sélection du type de grand écran désiré. Au cours d'autres réglages, la fonction de retenue du réglage est affecté à ce bouton quand des réglages sont faits à partir du menu.

(5) Haut-parleurs internes

• Delivrent les signaux audio qui sont appliqués aux prises d'entrée son.

(6) Prise d'alimentation électrique

• La prise du cordon d'alimentation côté monitateur doit être fermement raccordée à cette prise, le plus loin qu'elle puisse aller.
• La prise du cordon d'alimentation côté prise secteur murale doit être fermement raccordée à la prise murale, le plus loin qu'elle puisse aller. (Courant secteur de 100 - 240 V)

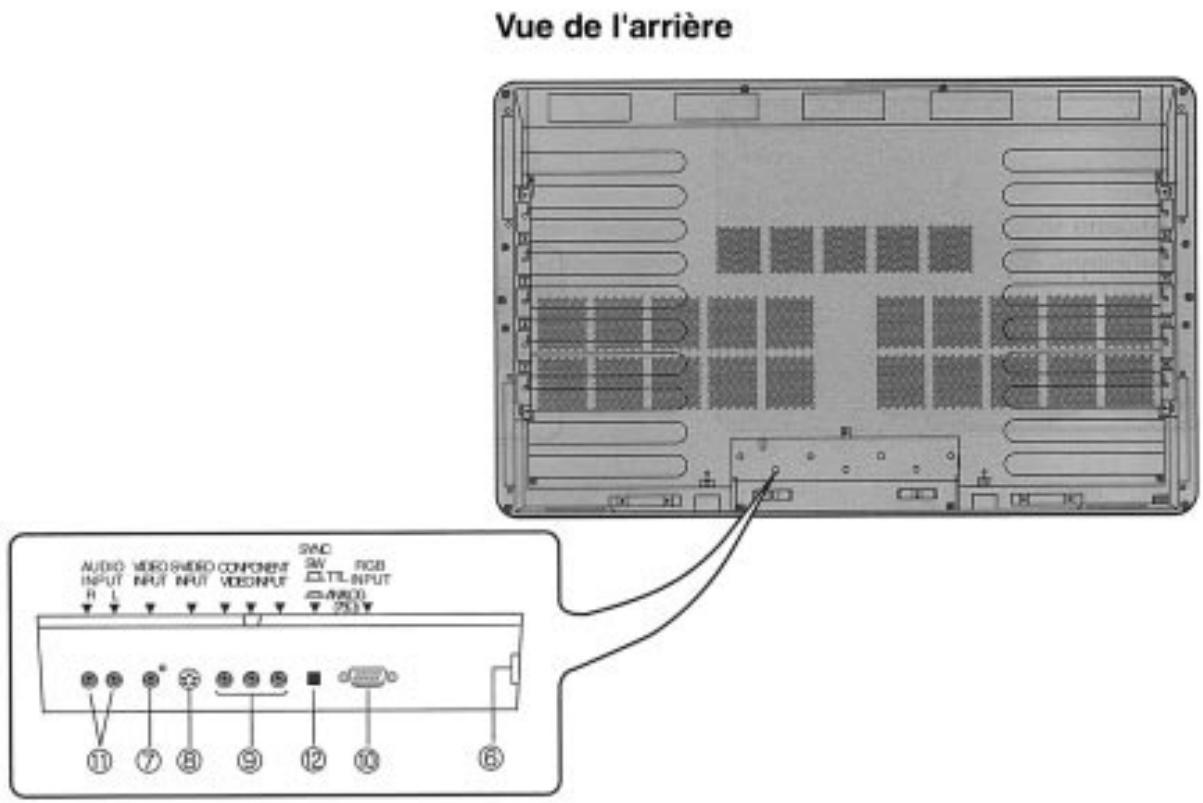

(7) Prise d'entrée video (VIDEO INPUT)

• Se raccorde à la prise de sortie video d'une platine video ou d'un lecteur de disque video.

(8) Prise d'entrée S-vidéo (VIDEO INPUT)

• Se raccorde à la prise de sortie S-video d'une platine video ou d'un lecteur de disque video.

(9) Prise d'entrée video de composant (COMPONENT VIDEO INPUT)

• Se raccorde à la prise de sortie video d'un composant, un DVD ou tout autre apparéil du même type.

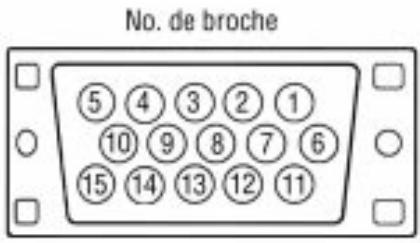

10 Prise d'entrée RGB (RGB INPUT)

• Se raccorde à la prise de sortie de visuel d'ordinateur (RGB analogue).

Les câbles de raccordement à un ordinateur personnel variant suivant le type d'appareil, vous doivent consulter votre revendeur pour en faire lechioix.

(11) Prise d'entrée son (AUDIO INPUT)

• Se raccorde à la prise de sortie son d'une platine video ou d'un apparéil de même type.

12 Selecteur de synchronisation (SYNC SW TTL/ANALOG (75 Ω))

• Permet la commutation de synchronisation horizontal 13 broches et la synchronisation vertical 14 broches des prises RGB en terminaison 75 . Lorsqu'un signal analogique synchrone est appliqué à la prise RGB, placez le selector en position ANALOG (75 ). Le placer en position TTL dans le cas d'un raccordement à un ordinateur personnel.

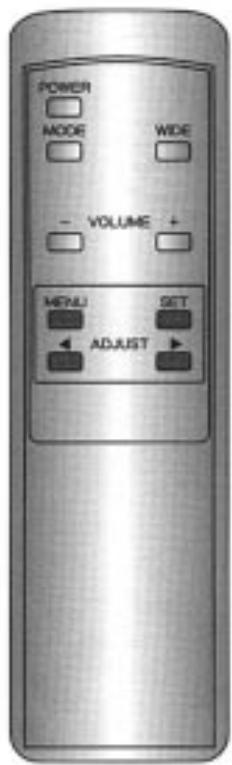

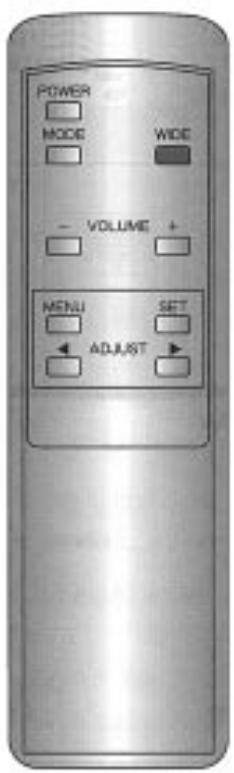

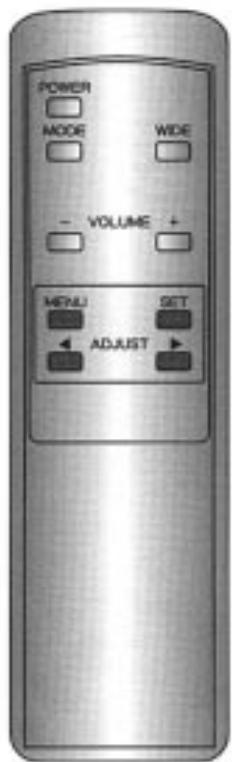

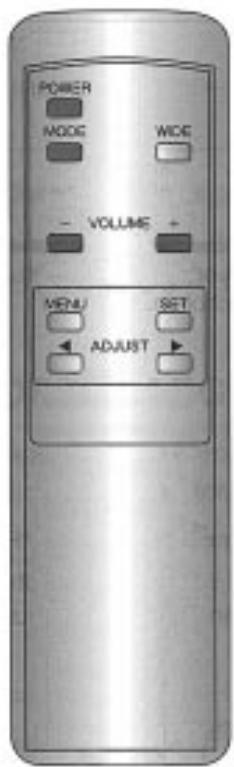

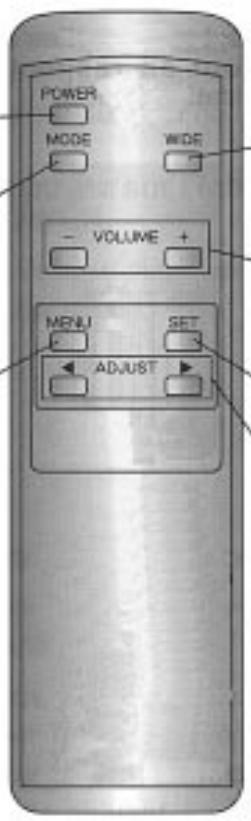

Boîtier de télécommande

• Bouton d'alimentation POWER
  P 13
  Permet de mettre sous tension et de couper l'alimentation.

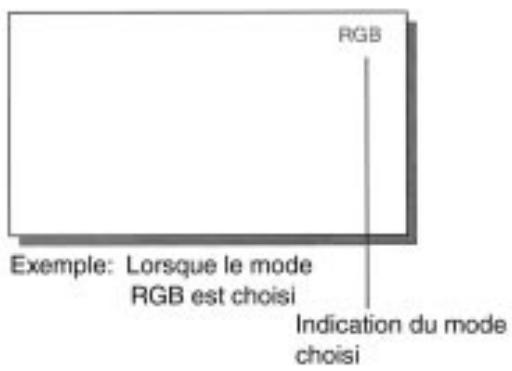

• Bouton de selection MODE
  P 13
  Permet de désirir le mode source d'entrée.
• Bouton de selection MENU
  P 18 - 37
  Sert aux réglages image et son à volonté.

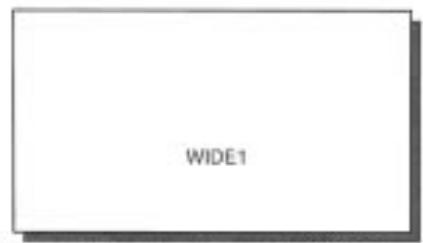

• Bouton de seLECTION WIDE P 15 - 17

Permet deCHOISIR le type visualisation grand écran.

• Bouton de réglage VOLUME P 13

Permet d'ajuster le niveau de sortie son.

• Bouton de retenue SET P 18 - 37

Permet deCHOISIR les options du menu et les parametes de réglage.

• Bouton de réglage ADJUST P 18 - 37

Permet de faire les réglages à partir de la page-écran de menu.

- Reportez-vous aux pages citées ci-dessous.

Fonctions pratiques (réglages par menu d'affichage sur l'écran, de balance des blancs, DPMS et sélection de la langue d'affichage) .P 18 - 21
Menu de réglage de mode VIDEO .P 22 - 29
Menu de réglage de mode RGB .P 30 - 37

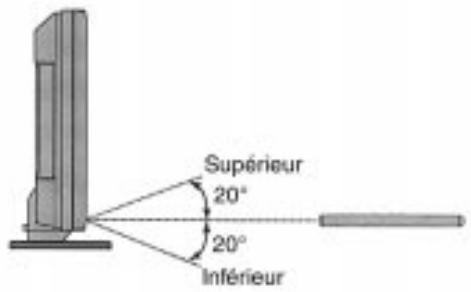

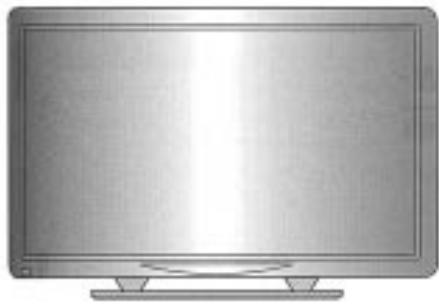

Remarques concernant l'utilisation

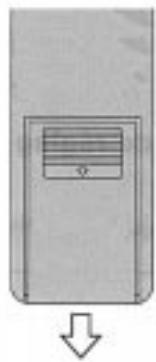

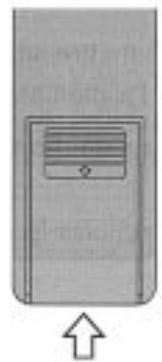

• Le boîtier de télécommande ne doit pas receivevoir de chocs violents. En effet, cela peut l'empêcher de fonctionner correctement.
• Ne jamais mouiller le boîtier de télécommande ni le laisser dans un endroit où la température est particulièrement élevée, pres d'un radiateur par exemple. En effet, cette peut l'empêcher de fonctionner correctement ou risque de déformer le boîtier.
• Ne jamais entretenir le boîtier de télécommande avec des produits volatiles tels que de la benzène ou un diluant à peinture.

NOMENCLATURE DES ORGANES DE RÉGLAGE ET LEURS FONCTIONS

Mode d'utilisation du boîtier de télécommande

Mise en place des piles

1 Appuyez sur le couvercle et le faire coulisser dans le sens indiqué par la flèche sur l'illustration.

2 Introduire deux piles de type AA tout en respectant la polarisation (+ et -).

3 Remetre le couvercle en place jusqu'au déclic.

Zone de réception des signaux de télécommande

Remarques concernant l'utilisation

• Dirigez le boîtier de télécommande vers le microrécepteur de rayons infrarouges du monitér tout en vous assurant qu'il n'existe aucun obstacle risquant d'entrâtver la transmission.
• Le boîtier de télécommande risque de ne pas assurer sa fonction en présence d'un éclairage à tubes fluorescents à haute fréquence dans la pierce. Si cela se produit, séléignez de ces dispositifs d'éclairage.
• Les piles du boîtier de télécommande finissant par s'épuiser à la longue. Dès que l'alimentation est insuffisante, remplacez les piles par des nuves.
• Faire en sorte d'utiliser des piles de même type que les piles d'origine au moment de les remplacer.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du monisteur.

PREPARATIFS

Mettre sous tension avec l'interrupteur d'alimentation général.

Appuyer sur l'interrupteur POWER SWITCH implanté sur l'arrière du moniteur. Le témoin d'alimentation (rouge) s'allume aussitôt. Appuyer encore une fois sur l'interrupteur pour couper l'alimentation.

1 Appuyer sur l'interrupteur POWER.

Le témoin d'alimentation passé du rouge au vert.

Exampie:ModeVIDEO

2 Choississez le mode video.

Choississez le mode video avec le bouton MODE.

Appuyer sur le bouton MODE pourCHOISIR un mode, chaque pression permettant de passer au mode suivant en succession comme reprisente ci-dessous.

RGB VIDEO

S-VIDEO COMP. VIDEO

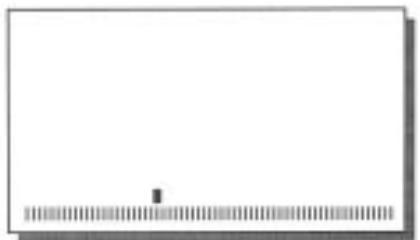

* Réglage du niveau desortinge son

Se servir des boutons VOLUME pour ajuster le niveau de sortie son.

Bouton + .... Augmente le niveau de sortie son.

Bouton - .... Diminue le niveau de sortie son.

• Le réglage de niveau de sortie son est conservé en mémoire même lorsque l'alimentation du moniteur est coupée.

Indication de mode

• COMP. VIDEO signifie «mode video de composant».
• Lorsque le réglage du haut-parleur est coupé (voir page), le messageSPEAKER OFF apparaitraès qu'un bouton de réglage VOLUME sera pressé.

COMMUTATION AUTOMATIQUE EN GRAND ÉCRAN

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

Lorsque le mode AUTO est besoin Le Plasmavision risque de ne pas fonctionner correctement en mode AUTO en presence de certains types de logiciel. Si le cas se produits, utilisez le bouton WIDE pourCHOISIR la dimension d'ecran la dernis adaptee au programme.

Examples :

• Certains logiciels deieux video appelent I'ecran zoom (dont les parties supérieure et inférieure sont tronquees).
• Avec certains logiciels de peux video 4/3, les passages impliquant des scènes trèssons, le moniter risque de se commuter en écran zoom.
• Avec les logiciels de produits qui entrainnent une commutation automatique en écran zoom, il faut parfois quelques minutes pour que la commutation en écran zoom les scènes puissant se faireès la première scèneASFRE.

1 Appuyer sur le bouton WIDE.

Le mode de visualisation qui est actuellément en service apparait sur l'écran.

2 Choisir le mode AUTO avec le bouton WIDE.

Appuyer sur le bouton WIDE pourCHOISIR un mode, chaque pressionpermettant de passer au modesuivant en succession commereprsenté ci-dessous.

→NORMAL → AUTO → WIDE 1

(Grand écran 1) WIDE 2

(grand écran 2) → ZOOM 1 → ZOOM 2 →

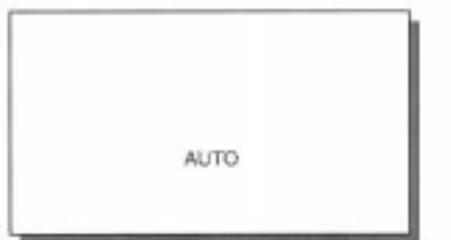

Dès que la position AUTO estcision, le mode grand écran est automatiquement selectionné en fonction du programme video à visionner.

• Il est impossible deCHOISIR le mode / SANT.

En mode AUTO, la teneur du program permé au moniteur de se commuter é représenté sur l'illustration ci-dessous

- WIDE 1 (Grand écran 1)

Visualisation grand écran appropriée pour un logiciel de quelques video ordinaire (4/3

-WIDE 2 (Grand écran 2)

Visualisation appropriée pour un programme video comprésé 16/9 en video horizontalité 4/3

- ZOOM 1

Visualisation appropriée pour un logiciel deieux videoo large horizontally; une image normale apparait avec un agrandissement des bords supérieur, inférieur, gauche et droit.

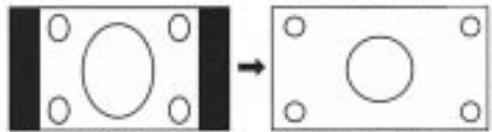

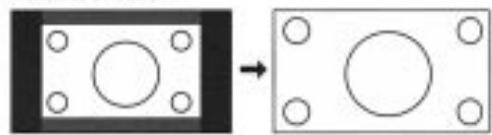

- ZOOM 2

Visualisation pour un logiciel deieux videoo large horizontally avec sous-titrage; le moniteur est automatiquement ajusté pour que la zone desous-titrage ne soit pas tronquée.

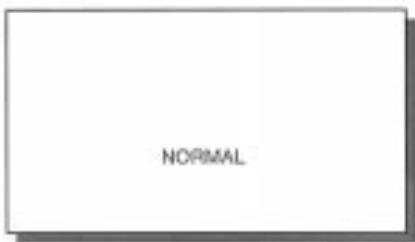

Exampie:ModeNORMAL

Exemple: Lorsque la position AUTO est choisisie.

Image ordinaire (image 4/3) GRAND ECRAN 1
Image grand écran GRAND ECRAN 2 verticalément

Image grand écran ZOOM 1 horizontallement

ZOOM2
Grand ecran
mage grand écran orizontalement avec ous-tritage
Mode NORMAL

SELECTION DE LA DIMENSION GRAND ÉCRAN DÉSIRÉE

1 Appuyer sur le bouton WIDE.

Le mode de visualisation qui est actuellément en service apparait sur l'écran.

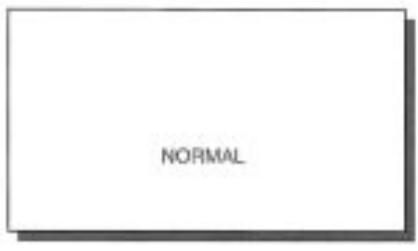

2 Choisir la dimension d'écran désirée avec le bouton WIDE.

Appuyer sur le bouton WIDE pourCHOISIR un mode, chaque pression permettant de passer au mode suivant en succession comme representé ci-dessous.

NORMAL É AUTO WIDE 1 (Grand écran 1) WIDE 2 (Grand écran 2) ZOOM 1 ZOOM 2

Choisissez la dimension grand écran adaptée à votre programme.

• Il est impossible deCHOISIR le mode AUTO à partir du mode VIDEO COMPOSANT.

Exemple: Lorsque le mode WIDE 1 (Grand écran 1) est besoini

RAPPORTS LARGEUR-HAUTEUR DE L'IMAGE

Les rapportss largeur-hauteur (rapports des dimension horizontal et verticale) des émissions de télévision et des programmes video sont les suivants :

Emission VHF/UHF

- Logiciel de dimension Vistavision

- Logiciel de dimension Vistavision

- Logiciel de dimension Cinémavision

• Mème lorsque le mode ZOOM 1 ou le mode ZOOM 2 est besoin pour un logiciel de dimension Vistavision ou un logiciel de dimension Cinémavision utilisé en prédominance en logiciel cinema, les zones sombres subsistant dans les parties supérieure et inférieure de l'écran.

Remarques concernant l'utilisation

• Le Plasmavision peut être commuté en plusieurs types de visualisation. Lorsque le mode sélectionné possède un rapport largeur-hauteur d'image différent du media visionné, l'image obtenue aura un aspect différent de celui de l'image d'origine. Rappelez-vous de ceci au moment de désirir le mode de visualisation.
• Il est à noter que l'utilisation de la fonction de sélection grand écran destinée à changer la dimension de l'image ou le rapport largeur-hauteur pendant une utilisation commerciale ou à des fins de visualisation publique dans un café, un hôtel ou un lieu similaire peut enfreindre les lois sur les droits d'auteur.
  Se servir du mode NORMAL pour rester en conformité avec les intentions d'origine du creator.
• Si la fonction de selection grand écran est utilisé pour visionner les images 4/3 d'un logiciel deiaux video ordinaire non conques pour un grand écran (ordinaire) sur la totalité de l'écran, une déformation de l'imagse produira avec un tronquage d'une partie du bord.
• Le mode VIDEO est la désignation générique pour le mode VIDEO, le mode S-VIDEO et le mode VIDEO COMPOSANT.

SELECTION DE LA DIMENSION GRAND ÉCRAN DÉSIRÉE

1 Appuyer sur le bouton WIDE.

Le mode de visualisation qui est actuellement en service apparaît sur l'écran.

2 Choisir la dimension d'écran désirée avec le bouton WIDE.

Appuyer sur le bouton WIDE pourCHOISIR un mode, Chaque pression permectant de passer au mode suivant en succession comme reprisente ci-dessous. NORMAL WIDE (Grand ecran)

• Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

MODES GRAND ÉCRAN (MODE RGB)

• Quand l'écran est verticallement large

Remarques concernant l'utilisation

• Il est à noter que l'utilisation de la fonction de sélection grand écran destinée à changer la dimension de l'image ou le rapport largeur-hauteur pendant une utilisation commerciale ou à des fins de visualisation publique dans un café, un hôtel ou un lieu similaire peut enfreindre les lois sur les droits d'auteur.
• Se servir du mode NORMAL pour rester en conformité avec les intentions d'origine du créateur.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

RéGLAGE PAR MENU D'AFFICHAGE SUR L'ÉCRAN

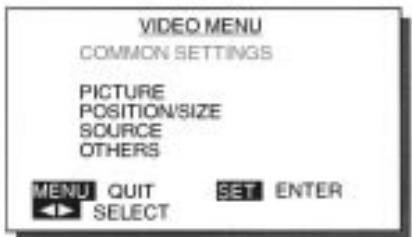

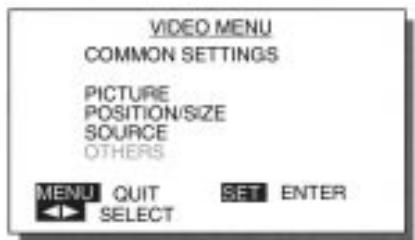

1 Choisissez COMMON SETTINGS (réglages communs) dans la page écran VIDEO MENU.

1) Appuyez sur le bouton MENU.
2) Choisissez COMMON SETTINGS (réglages communs) avec le bouton ADJUST.
3) Retenir la seLECTION en appuyant sur le bouton SET.

COMMON SETTINGS (réglages communs) peut êtrecision de la même façon à partir de n'importe quel menu de mode.

Exemple: Lorsque COMMON SETTINGS (réglages commun) est besoini

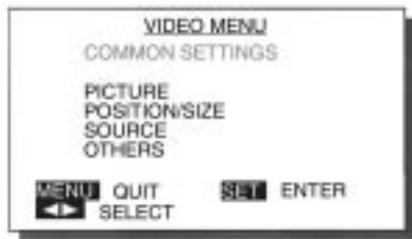

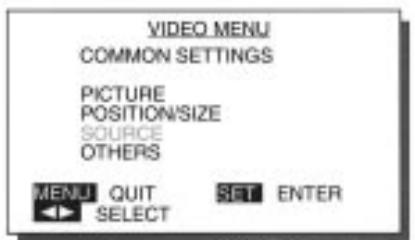

2 Choisissez le paramètre de réglage.

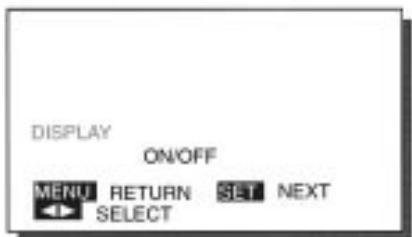

Choisissez DISPLAY (affichage) avec le bouton SET. Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté CIDESSOUS.

→ DISPLAY (affichage) → SPEAKER (haut-parleur) → WHITE BALANCE (balance des blancs) → DPMS → LAN

Exemple: Lorsque DISPLAY (affichage) est choisi

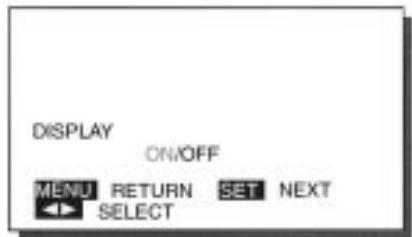

3 Effectuez le réglage nécessaire.

Appuyer sur le bouton ADJUST pour faire la sélection, chaque pression permettant de passer auchioix suivant en succession comme représenté ci-dessous.

ON.....Le mode apparait sur I'ecran pendant quelques secondes+.s que le moniteur est mis sous tension et quand un changement de mode est opere.

Exemple: Lorsque foption ON est choisis

OFF.....Le mode n'apparaît pas sur l'écran.

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

1 Choisissez COMMON SETTINGS (réglages communs) à partir du menu VIDEO MENU

1) Appuyez sur le bouton MENU.
2) Choisissez COMMON SETTINGS (réglages communs) avec le bouton ADJUST.
3) Retenir la selection en appuyant sur le bouton SET.

COMMON SETTINGS (réglages communs) peut être choisi de la même façon à partir de n'importe quel menu de mode.

2 Choisissez le paramètre de réglage.

Choisissez SPEAKER (haut-parleur) avec le bouton SET. Appuyez sur le bouton SET pour faire la seLECTION, chaque pression permettant de passer auCHOIX suivant en succession comme reprisente ci-dessous. DISPLAY (affichage) SPEAKER (haut-parleur) WHITE BALANCE (balance des blancs) DPMS LANGUAGE

Exampie: Lorsque Common Settings (réglages commun) est choisi

Exemple: Lorsque SPEAKER (hautparleur) est choisi

3 Effectuez le réglage des haut-parleurs internes.

Appuyer sur le bouton ADJUST pour faire la selection.
Chaque pression exercée sur le bouton ADJUST permet de passer au besoin suivant en succession comme représenté ci-dessous.
ON ⇌ RGB ⇌ VIDEO ⇌ S-VIDEO ⇌ COMP. VIDEO ⇌ OFF ⇌

Exemple: Lorsque I'option ON est besoinie

* Comment conclude les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

Paramètres de réglage

• Une pression exercée sur le bouton SET permet de passer au paramètre de réglage suivant.
  ON : Lorsque les haut-parleurs internes sont utilisés, quel que soit le mode choisi.
  RGB : Lorsque les haut-parleurs internes sont utilisés uniquement en mode RGB.
  VIDEO : Lorsque les haut-parleurs internes sont utilisés uniquement en mode VIDEO.
  S-VIDEO : Lorsque les haut-parleurs internes sont utilisés uniquement en mode S-VIDEO.
  COMP. VIDEO : Lorsque les haut-parleurs internes sont utilisés uniquement en mode COMP. VIDEO.
  NON : Lorsque les haut-parleurs internes ne sont pas utilisés.
  Si aucune opération n'est effectué dans un-delai de 60 secondes, la page-écran disparaît.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

CALAGE DE BALANCE DES BLANCS

1 Choisissez COMMON SETTINGS (réglages communs) dans la page écran VIDEO MENU.

1) Appuyez sur le bouton MENU.
2) Choisissez COMMON SETTINGS (réglages communs) avec le bouton ADJUST.
3) Retenir la seLECTION en appuyant sur le bouton SET.

COMMON SETTINGS (réglages communs) peut être choisi de la même façon à partir de n'importe quel menu de mode.

Exemple: Lorsque COMMON SETTINGS (réglages communs) est besoini

2 Choisissez le paramètre de réglage.

Choisissez WHITE BALANCE (balance des blancs) avec le bouton SET. Appuyez sur le bouton SET pour faire la seLECTION, chaque pression permettant de passer au CHOIX suivant en succession comme représenté cidesous.

DISPLAY (affichage) SPEAKER (haut-parleur) WHITE BALANCE (balance des blancs) DPMS LAN

Exemple: Lorsque WHITE BALANCE (balance des blancs) est choisi

3 Effectuez le calage de la balance des blancs.

Appuyer sur le bouton ADJUST pour faire le calage du paramètre de réglage balance des blancs.

Choisir la teinte avec le bouton ADJUST.

Chaque pression exercée sur le bouton ADJUST permet de passer auchoix suivant en succession comme représenté ci-dessous.

Exemple: Lorsque le réglage 0 est besoini

→0←→1←→2←→3←

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

RéGLAGE DPMS ET SÉLECTION DE LA LANGUAGE D'AFFICHAGE

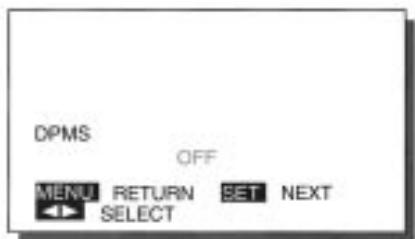

RéGLAGE DPMS

Il est possible de faire un réglage de durée jusqu'à ce que la fonction d'économie d'énergie entre en vigueur.

Faire la selection avec le bouton ADJUST.

Chaque pression exercée sur le bouton ADJUST permet de passer au besoin suivant en succession comme représenté ci-dessous.

OFF 1MIN 2MIN 3MIN 4MIN 5MIN

Exampie: Lorsque OFF est choisi

SELECTION DE LA LANGUE (LANGUE D'AFFICHAGE)

Il est possible deCHOISIR la langue dans laquelle I'affichage doit avoir lieu.

Faire la selection avec le bouton ADJUST.

Chaque pression exercée sur le bouton ADJUST permet de passer au besoin suivant en succession comme représenté ci-dessous.

→ ENGLISH-A ←→ ENGLISH-B ←→ DEUTSCH ←→ R3bIK ←
→ ESPANOL←

Remarque : Le titre du réglage et les messages d'orientation changent également.

LANGUAGE LANGUAGE SPRACHE PYCCK a
IDIOMA

Exampie: Lorsque ENGLISH-A est besoini

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.

DPMS

L'abréviation DPMS correspond à la terminologie anglaise de Display Power Management Signaling. Il s'agit d'une fonction qui réduit automatiquement la consommation électrique du moniteur.

Dés la mise sous tension de l'appareil, siaucun signal n'est appliqué dans les limites d'une durée donnée, la fonction de gestion de l'alimentaiton est sollicitee, I'ecran du moniteur est automatiquement et le moniteur est commute en mode de veille.

Le délambda d'attente de signal peut être introduit dans les limites de 1 à 5 minutes par unité d'une minute. Il est également possible d'asservir la fonction de gestion de l'alimentation. (Le réglage usine a été fait sur arrêt).

Ce moniteur possède un menu d'affichage en cinq langues.

ENGLISH-A ----Anglais américain

ENGLISH-B ----Anglais britannique

DEUTSCH-----Allemand

PYCCKa*----Russe

ESPANOL - - - Espagnol

Si aucune opération n'est effectuee dans un delai de 60 secondes, la page-ecran disparait.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

EXAMPLE: RÉGLAGE DE LA LUMINOSITÉ

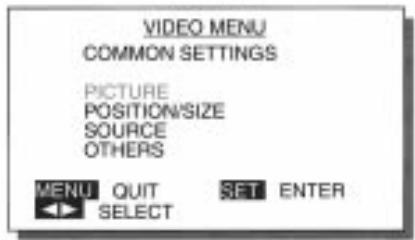

1 Choisissez PICTURE (image) dans la page-écran VIDEO MENU.

1) Appuyez sur le bouton MENU.
2) Choisissez PICTURE (image) avec le bouton ADJUST.
3) Retenir la selection en appuyant sur le bouton SET.

Exemple: Lorsque PICTURE (image) est choisi

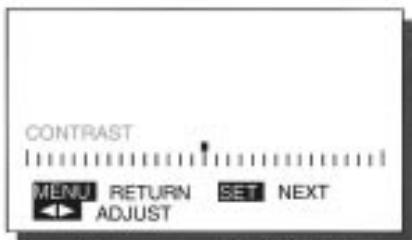

2 Choisissez le paramètre de réglage.

Choisissez BRIGHTNESS (luminosite)
avec le bouton SET.

Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté cidesous.

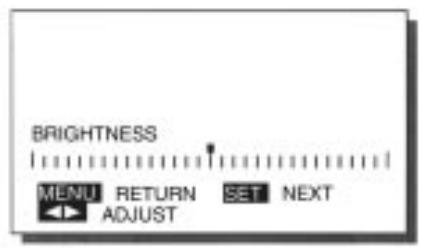

→ BRIGHTNESS (luminosite) →

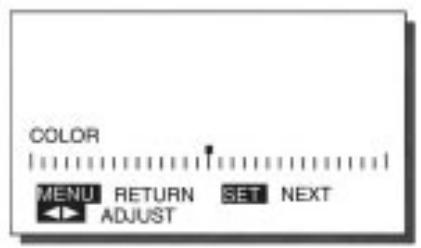

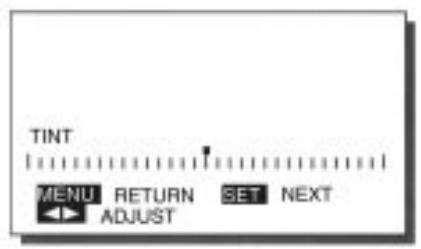

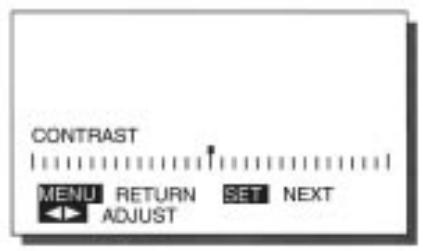

CONTRAST (contraste) color

(couleur) TINT (teinte)

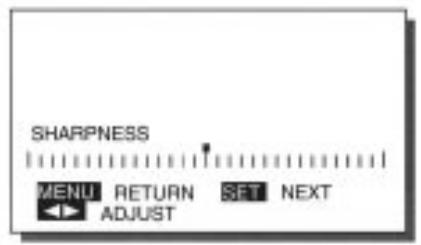

SHARPNESS (netteté)

Exemple: Lorsque BRIGHTNESS (luminosite) est besoini

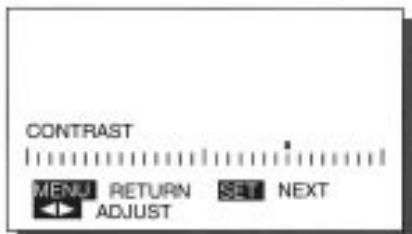

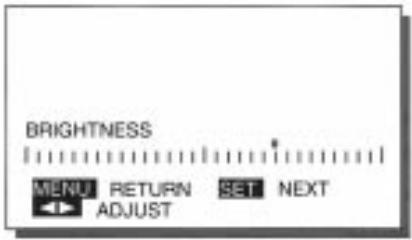

3 Effectuez les corrections nécessaires de l'image.

Bouton ....Assombrit l'image. Bouton .Eclaircit l'image.

• Pour effectuer plusieurs réglages, refaire les opérations 2 et 3.

Exampie: Lorsque le bouton est pressé

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

PARAMÉTRES DE RÉGLAGE VIDEO

LA LUMINOSITÉ

La luminosité de l'écran peut être ajustée.
Bouton : Éclairc t l'image.
Bouton Assombrit l'image.

LE CONTRASTE

Le contraste de l'écran peut être ajusté (du nombre au clair).
Bouton : Accentue le contraste de l'image.
Bouton Attenue le contraste de l'image.

LA COULEUR (saturation de la couleur)

La saturation de la couleur peut être ajustée.
Bouton : Accentue la saturation de la couleur.
Bouton Attenue la saturation de la couleur.

LA TEINTE

La teinte de la couleur peut être ajustée.

Bouton : Rend l'image plus verte.
Bouton Rend l'image plus violette.

LA NETTETE

La nettete de l'image peut etre ajustee.
Bouton : Rend l'image plus nette.
Bouton Attenue la netteté de l'image.

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.
• Le mode VIDEO est la désignation générique pour le mode VIDEO, le mode S-VIDEO et le mode VIDEO COMPOSANT.
• Les réglages correspondants à chacun des modes video sont sauvegardés.
• Les fonctions TEINTE ne s'appliquent qu'au mode NTSC.

Si aucune opération n'est affectee dans un delai de 60 secondes, la page-ecran disparait.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

EXAMPLE: RÉGLAGE DU POSITIONNEMENT VERTICAL DE L'IMAGE

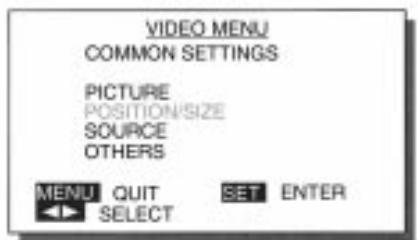

1 Choisissez POSITION/SIZE (position/taille) dans la page écran VIDEO MENU.

1) Appuyez sur le bouton MENU.
2) Choisissez POSITION/SIZE (position/taille) avec le bouton ADJUST.
3) Retenir la selection en appuyant sur le bouton SET.

Exemple: Lorsque POSITION/SIZE (position/taille) est choisi

2 Choisissez le paramètre de réglage.

Choisissez POSITION/SIZE (position/taille) avec le bouton SET.
Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au choix suivant en succession comme représenté cidesous.

VERTICAL POSITION (position vertical) HEIGHT (hauteur) HORIZONTAL POSITION (position horizontal) HORIZONTAL WIDTH (largeur horizontal)

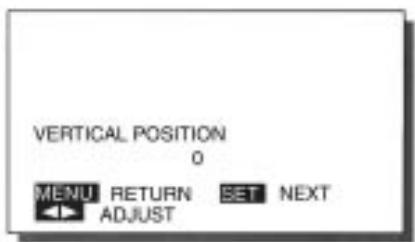

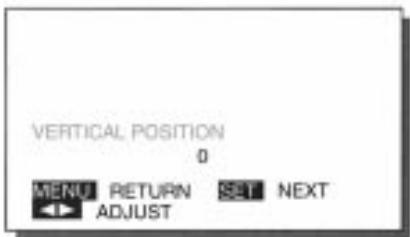

Exampie: Lorsque VERTICAL POSITION est choisi

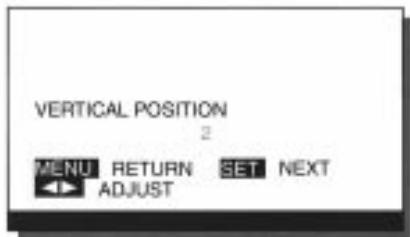

3 Effectuez les réglages avec le bouton ADJUST.

Bouton ..... Déplace l'image vers le haut. Bouton ....Déplace l'image vers le bas. Consultez les indications de la page en regard en ce qui concerne les limites de réglage. Pour effectuer plusieurs réglages, refaire les opérations 2 et 3.

Exampie: Lorsque le bouton est pressé

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

LISTE DES PARAMÉTRES DE RÉGLAGE (CRITÈRE DE RÉGLAGE)

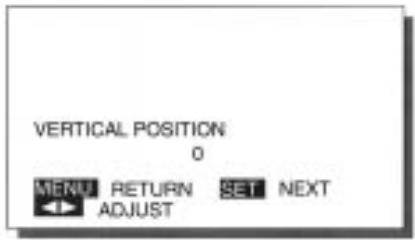

POSITION VERTICAL

Lorsque l'image est trop bajo .... Ajuster avec le bouton

Lorsque l'image est trop haute ....Ajuster avec le bouton

HAUTEUR

Lorsque l'image est trop petite .... Ajuster avec le bouton

Lorsque l'image est trop etalée .... Ajuster avec le bouton

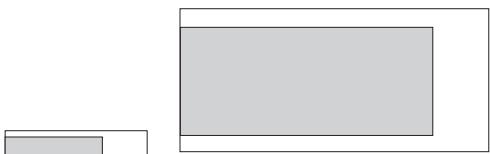

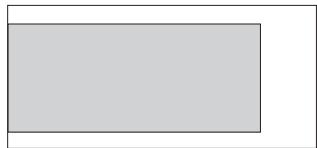

POSITION HORIZONTAL

Lorsque l'image est trop décalée à gauche .... Ajuster avec le bouton

Lorsque l'image est trop décalée à droite .... Ajuster avec le bouton ←.

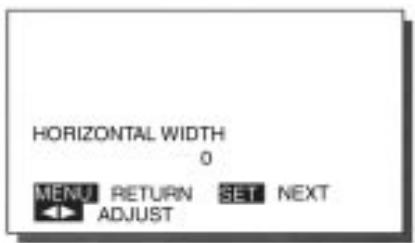

LARGEUR HORIZONTAL

Lorsque l'image est trop petite .... Ajuster avec le bouton

Lorsque l'image est grande ....... Ajuster avec le bouton

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.

POSITION VERTICAL

• En ce qui concerne les modes VIDEO et S-VIDEO: ZOOM: -15 à +15 Autres: -7 à +7 Mode VIDEO COMPOSANT: -90 à +90 HAUTEUR

• En ce qui concerne les modes VIDEO et S-VIDEO: -7 à +7 Mode VIDEO COMPOSANT: -70 à +70

POSITION HORIZONTAL

• En ce qui concerne les modes VIDEO et S-VIDEO: -31 à +31 Mode VIDEO COMPOSANT: -90 à +90

LARGEUR HORIZONTAL

• En ce qui concerne tous les modes: -7 à +7
• Le mode VIDEO est la désignation générique pour le mode VIDEO, le mode S-VIDEO et le mode VIDEO COMPOSANT.
• Les réglages correspondants à chacun des modes video sont sauvegardés.

Si aucune opération n'est effectuée dans un-delai de 60 secondes, la page-écran disparait.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

EXAMPLE: RÉGLAGE DE VIDEO COMPOSANT

Ce réglage doit être fait quand un signal de différence de couleur est appliqué à la borne VIDEO COMPOSANT de l'appareil.

1 Choisissez SOURCE dans la page-écran VIDEO MENU.

1) À partir du mode VIDEO COMPOSANT appuyez sur le bouton MENU.
2) Choisissez VIDEO COMPOSANT avec le bouton ADJUST.

3) Retenir la selection en appuyant sur le bouton SET.

• Ce réglage ne peut être fait qu'à partir du mode VIDEO COMPOSANT.

2 Choisissez le paramètre de réglage.

ChoisissezVIDEOCOMPOSANT avec le bouton SET.

Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté CIDESSOUS.

VIDEO COMPOSANT IMPULSION VERROUILLAGE

*VIDEO COMPOSANT et IMPULSION VERROUILLAGE sont régles pour le mode VIDEO COMPOSANT. SYSTEME VIDEO peut être régle pour le mode VIDEO et le mode S-VIDEO.

Exampie: Lorsque SOURCE est choisi

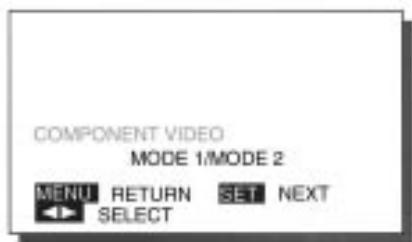

Exemple: Lorsque VIDEO COMPOSANT est choisi

3 Déterminez l'appareil raccordé.

Choisissez avec le bouton ADJUST. MODE 1: Utilisez ce mode pour un usage normal tel qu'un DVD, une platine BETACAM ou tout autre signal video de composant standard.

MODE 2: Utilisez ce mode uniquement pour un signal MUSE (Hi-Vision signal video haute définition au standard japonais).

Exampie:Lorsque MODE 1 est choisi

* Comment conclude les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

RéGLAGE DE SYSTEME VIDEO ET D'IMPULSION DE VERROUILLAGE

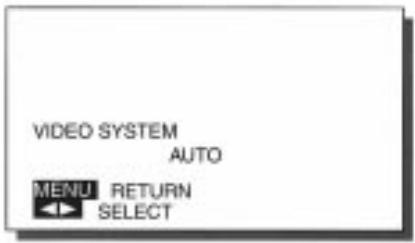

VIDEO SYSTEM (système video)

Le paramètre SYSTEME VIDEO peut être régé quand un signal est appliqué à la prise d'entrée VIDEO ou la prise S-VIDEO.

Le réglage est effectué sur le signal injecté.

Appuyer sur le bouton ADJUST pourCHOISIR SOURCE en mode VIDEO ou en mode S-VIDEO

Choisissez avec le bouton ADJUST.

Appuyez sur le bouton ADJUST pour faire la seLECTION, chaque pression permettant de passer au besoin suivant en succession comme représenté ci-dessous.

AUTO NTSC PAL SECAM N-PAL M-PAL
→ 4,43NTSC ←

• Lorsque les signaux N-PAL et M-PAL sont injectés, les signaux ne peuvent pas être reçus correctement en mode AUTO. Il faut alors désir soit N-PAL, soit M-PAL.
• Ce réglage ne peut être fait qu'en mode VIDEO et en mode S-VIDEO. Le réglage SYSTEME VIDEO est sauvégardi en mode VIDEO et ne mode S-VIDEO.

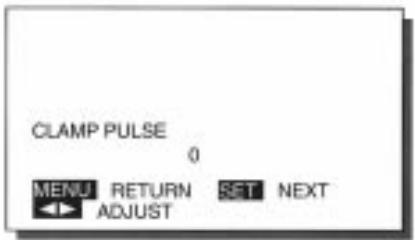

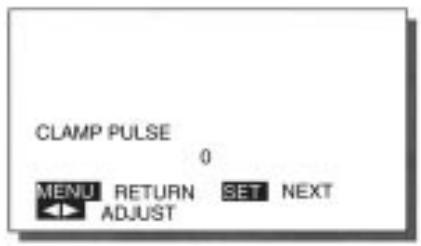

CLAMP PULSE (impulsion verrouillage)

Un réglage de IMPULSION VERROUILAGE doit être fait lorsqu'un signal de différence de couleur est appliqué à la prise VIDEO COMPOSANT.

Ce réglage a pour effet de commuter la phase de l'impulsion de verrouillage. Appuyez sur le bouton ADJUST pour effectuer un réglage dans la limite de 0 à 4. Choisissez le niveau qui permet d'obtenir une qualité d'image optimum.

• Ce réglage ne peut être fait qu'en mode VIDEO COMPOSANT.

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.
• Effectuer le réglage de IMPULSION VERROUILAGE en procédant de la façon suivante et en fonction du signal de l'appareil raccordé.

1: Signal MUSE (Hi Vision signal video haute définition au standard japonais).
4:NTSC,PAL,SECAM

Lors du raccordement d'appareils d'un autre type que ceux indiqués ci-dessus, faire un calage de l'impulsion de verrouillage de façon à pouvoir obtenir la meilleure qualité d'image possible.

Si aucune opération n'est effectuee dans un delai de 60 secondes, la page-ecran disparait.

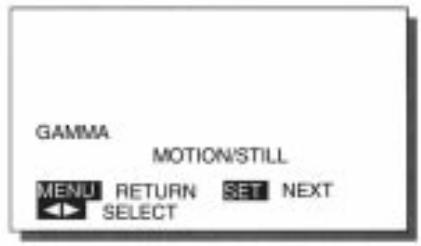

EXAMPLE: RÉALISATION DU CALAGE DE GAMMA

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

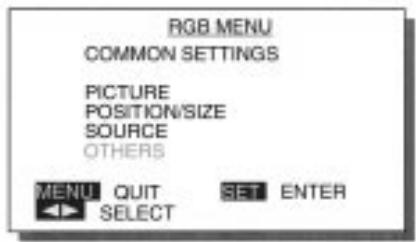

1 Choisissez OTHERS (autres) dans la page-écran VIDEO MENU.

1) Appuyez sur le bouton MENU.
2) Choisissez OTHERS (autres) avec le bouton ADJUST.
3) Appuyez sur le bouton SET pour retenir la selection OTHERS (autres).

2 Choisissez le paramètre de réglage.

Choisissez GAMMA avec le bouton

SET.

Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté cidesous.

GAMMA GRADATION

Exemple: Lorsque OTHERS (autres) est choisi

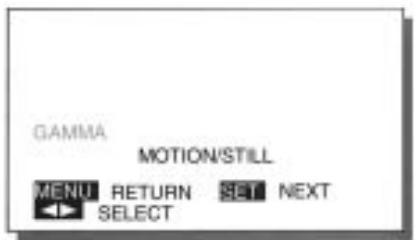

Exampie: Lorsque GAMMA est choisi

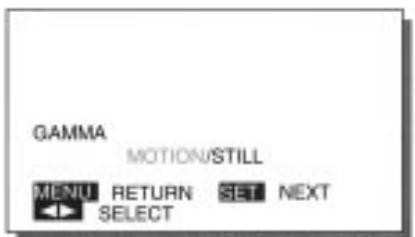

3 Choisissez le type d'image.

Choisissez avec le bouton ADJUST. MOTION (animée)

Exécute une correction automatique pour que le calage video soit optimum et permette la visualisation d'images animées.

STILL (figée)

Exécute une correction automatique pour que le calage video soit optimum et permette la visualisation d'images fixes.

Exemple: Quand MOTION (animée) est choisi

* Comment conclude les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

AUTRES PARAMÉTRES DE RÉGLAGE

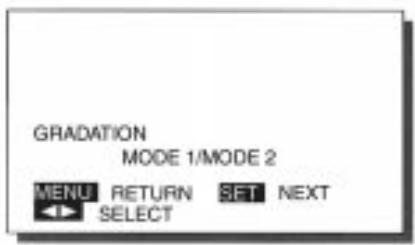

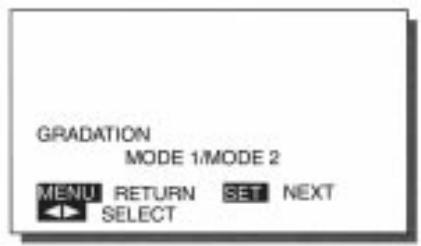

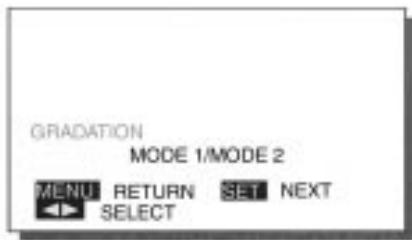

GRADATION

La visualisation de gradation peut êtrecision à des fins d'adaptation à des images animées ou à des images fixes.

MODE 1 .... Exécute une correction automatique pour que le calage video soit optimum et permette la visualisation d/images animées.

MODE 2 ....Exécute une correction automatique pour que le calage video soit optimum et permette la visualisation d'images fixes.

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.
• Le mode VIDEO est la désignation générique pour le mode VIDEO, le mode S-VIDEO et le mode VIDEO COMPOSANT.
• Les réglages correspondants à chacun des modes video sont sauvegardés. Si aucune opération n'est effectué dans un-delai de 60 secondes, la page-écran disparait.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

EXAMPLE: RÉGLAGE DU CONTRASTE

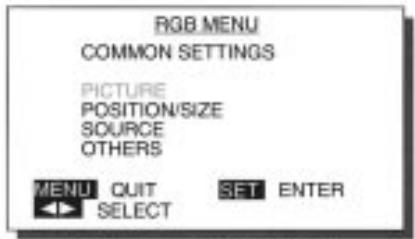

1 Choisissez PICTURE (image) à partir du menu RGB.

1) Appuyez sur le bouton MENU.
2) Choisissez PICTURE (image) avec le bouton ADJUST.
3) Retenir en appuyant sur le bouton SET.

Exemple: Lorsque PICTURE (image) est choisi

2 Choisissez le paramètre de réglage.

Choisissez CONTRAST avec le bouton SET.

Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté cidesous.

Exampie: Lorsque CONTRAST est choisi

3 Effectuez le réglage en fonction de la qualité d'image à obtenir.

Bouton ....Accentuer le contraste.

Bouton ... Attenue le contraste.

Pour effectuer plusieurs réglages, refaire les opérations 2 et 3.

Exampie: Lorsque le bouton est pressé

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

PARAMÉTRE DE RÉGLAGE VIDEO

La luminosité de l'écran peut être ajustée.

Bouton : Accentue la luminosité de l'image.

Bouton Diminue la luminosité de l'image.

LE CONTRASTE

Le contraste de l'écran peut être ajusté (du nombre au clair).

Bouton : Accentue le contraste de l'image.

Bouton Diminue le contraste de l'image.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

EXAMPLE: RÉGLAGE DE HAUTEUR D'IMAGE

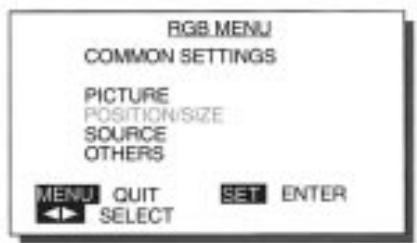

1 Choisissez POSITION/SIZE (position/taille) à partir du menu RGB.

1) Appuyez sur le bouton MENU.
2) Choisissez POSITION/SIZE (position/taille) avec le bouton ADJUST.
3) Retenir en appuyant sur le bouton SET.

Exampie: Lorsque POSITION/SIZE (position/taille) est besoin

2 Choisissez le paramètre de réglage.

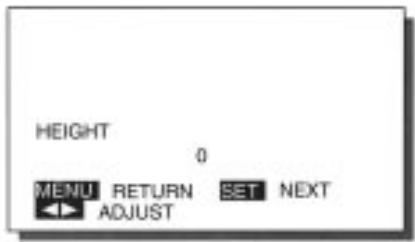

Choisissez HEIGHT (hauteur) avec le bouton SET. Appuyez sur le bouton SET pour fait la selection, chaque pression permettant de passer au choix suivant en succession comme représenté cidesous.

VERTICAL POSITION HEIGHT (hauteur) HORIZONTAL POSITION HORIZONTAL WIDTH (largeur horizontally) VERTICAL LINE (ligne verticale)

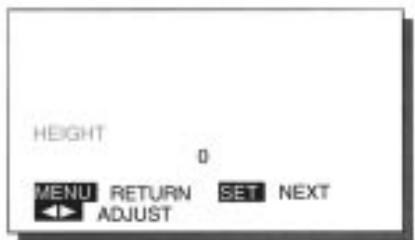

Exemple: Lorsque HEIGHT (hauteur) est choisi

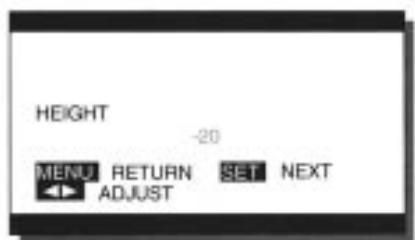

3 Effectuez le réglage avec le bouton ADJUST.

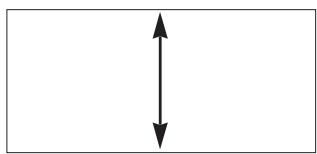

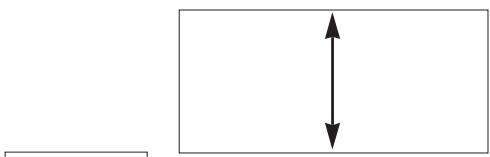

Bouton .... Allonge l'image. Bouton .... Rétrecit l'image. Les limites de réglage se situent entre -150 et +150. Pour effectuer plusieurs réglages, refaire les opérations 2 et 3.

Exampie:Lorsque le bouton est presse

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

LISTE DES PARAMÉTRES DE RÉGLAGE (CRITÈRE DE RÉGLAGE) POSITION VERTICALE

Lorsque l'image est trop bajo .... Ajuster avec le bouton Lorsque l' image est trop haute .... Ajuster avec le bouton Les limites de réglage se situent entre -250 et +250.

HAUTEUR

Lorsque l'image est trop petite .... Ajuster avec le bouton Lorsque l'imagé est trop étalee .... Ajuster avec le bouton Les limites de réglage se situent entre -150 et +150.

POSITION HORIZONTAL

Lorsque l'image est trop décalée à gauche .... Ajuster avec le bouton . Lorsque l'image est trop décalée à droite .... Ajuster avec le bouton . Les limites de réglage se situent entre -250 et +250.

LARGEUR HORIZONTAL

Lorsque l'image est trop petite .... Ajuster avec le bouton Lorsque l'imagé est trop grande .... Ajuster avec le bouton Les limites de réglage se situent entre -150 et +150

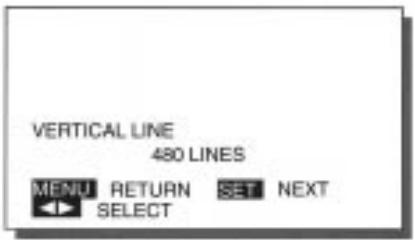

LIGNE VERTICALE

Le nombre de ligne verticale de l'image peut être sélectionné.
Choisissez le nombre de lignes verticales avec le bouton ADJUST.
Appuyez sur le bouton ADJUST pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté ci-dessous.

480 LINES 400 LINES 350 LINES

Paramètre de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.
• Il est possible qu'une instability de l'écran se manifeste après avoir fait ce réglage. Si le cas se produit, rétablit la valeur de réglage d'origine.

Si aucune opération n'est effectuee dans un delai de 60 secondes, la page-ecran disparait.

RÉGLAGES DE SOURCE D'ENTRÉE (MODE RGB)

Le mode Macintosh et le mode d'implusion de verrouillage peuvent etre introduits pour la source d'entree et le signal de source d'entree peut alors etre confirmé.

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

EXAMPLE: RÉGLAGE DE MODE MACINTOSH

L'ordinateur Apple Macintosh utilise deux horloges à point. Si une partie de l'image est partiellement coupée ou s'il existe une désynchronisation entre la video et l'horloge à point, ajustez l'horloge à point comme suit :

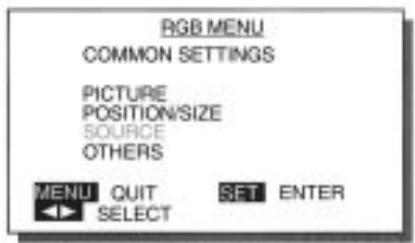

1 Choisissez SOURCE à partir du menu RGB.

1) Appuyez sur le bouton MENU.
2) Appuyez sur le bouton ADJUST pourCHOISIR SOURCE.
3) Retenir la selection en appuyant sur le bouton SET.

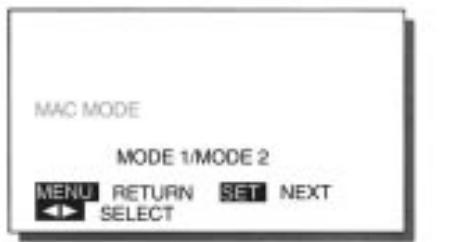

Exampie: Lorsque SOURCE est choisi

2 Choisissez le paramètre de réglage.

Choisissez MAC MODE avec le bouton SET.

Appuyez sur le bouton SET pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté CIDESSOUS.

MAC MODE CLAMP PULSE (impulsion verrouillage) SIGNAL INFORMATION

Exampie: Lorsque MAC MODE est choisi

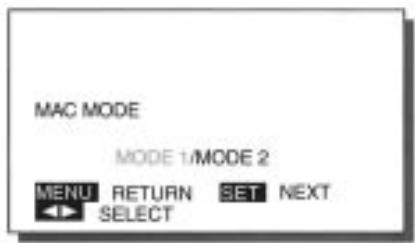

3 Choisissez le mode approprié pour l'horloge à point.

Choisissez avec le bouton ADJUST. Appuyez sur le bouton ADJUST pour faire la sélection, chaque pression permettant de passer au besoin suivant en succession comme représenté ci-dessous.

MODE 1 MODE 2

fH fv

MODE 1 ... 35 kHz 66,67 Hz

MODE 2 .... 34,975 kHz 66,61 Hz

Pour effectuer plusieurs réglages, refaire les opérations 2 et 3.

Exampie:Lorsque MODE 1 est choisi

* Comment conclude les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

AUTRES SORTES DE RÉGLAGE ET POINTS DE VÉRIFICATION

IMPULSION DE VERROUILLAGE (Clamp Pulse)

Un réglage de IMPULSION VERROUILAGE doit être fait lorsque le signal est appliqué à la prise d'entrée RGB.

Ce réglage a pour effet de commuter la phase de l'impulsion de verrouillage. Appuyez sur le bouton ADJUST pour effectuer un réglage dans la limite de 0 à 4. Choisissez le niveau qui permet d'obtenir une qualité d'image optimum.

RENSEIGNEMENTS SUR LES SIGNAUX (Signal Information)

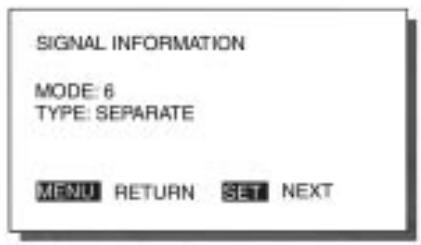

Il est possible de vérifier les renseignements relatifs au signal de synchronisation appliqué à la prise d'entrée RGB.

MODE: Mode de número fixe (les númeroos de mode figurent à la page 38).

TYPE : COMPOSITE, SEPARATE ( séparé) ou SYNC ON GREEN ( sync sur le vert).

• Pour obtenir de plus amples détails, reportez-vous au paragraphe intitulé
  «Ordinateurs personnels pouvant'être raccordés au moniteur», page 38.
• Si aucun signal n'est détecté, le message NO SIGNAL (pas de signal) apparait.

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.
• Effectuer le réglage de CLAMP PULSE (impulsion verrouillage) en procédant de la façon suivante et en fonction du signal de l'appareil raccordé.

0:Normal
1: Signal MUSE (Hi-Vision signal video haute définition au standard japonais).
2:Autres
3:MAC
4:NTSC, PAL, SECAM

Remarques concernant l'utilisation

Suivant le type d'appareil utilise pour appliquer des signaux au moniteur, la SYNC sur le vert et d'autres signaux de synchronisation peuvent être appliqués simultanément. Ceci peut faire que le fond de l'écran risque d'être trop lumineux ou trop vert. Si cela se produit, effectuez le calage de l'impulsion de verrouillage sur la valeur 3.

Si aucune opération n'est effectuee dans un delai de 60 secondes, la page-ecran disparait.

EXAMPLE: RÉALISATION DU CALAGE DE GRADATION

* Cette opération peut également être effectue à partir des boutons du panneau de réglage du moniteur.

1 Choisissez OTHERS (autres) à partir du menu RGB.

1) Appuyez sur le bouton MENU.
2) Choisissez OTHERS (autres) avec le bouton ADJUST.
3) Appuyez sur le bouton SET pour retenir la selection.

Exemple: Lorsque OTHERS (autres) est choisi

2 Choisissez le paramètre de réglage.

Choisissez GRADATION avec le bouton SET. Appuyez sur le bouton SET pour faire la selection, chaque pression permettant de passer au choix suivant en succession comme représenté cidesous.

GAMMA GRADATION DOT CLOCK (horloge analyse) CLOCK PHASE (cycle horloge) SYNC PHASE (phase de synchro.)

Exampie: Lorsque GRADATION est choisi

3 Choisissez le type d'image

Choisissez avec le bouton ADJUST. MODE 1: Exécute une correction automatique pour que le calage video soit optimum et permette la visualisation d'images animées. MODE 2: Exécute une correction automatique pour que le calage video soit optimum et permette la visualisation d'images fixes.

• Pour effectuer plusieurs réglages, refaire les opérations 2 et 3.

Exemple: Quand MODE 2 est choisi

* Comment conclure les réglages

Appuyer sur le bouton MENU pour returner à la page-écran VIDEO MENU. Le fait d'appuyer sur le bouton MENU permet de returner à la page-écran précédente et de quitter la page-écran de réglage.

• Les nouveaux réglages sont sauvégardés pour chacun des modes video (mode VIDEO, mode S-VIDEO et mode VIDEO COMPOSANT).

AUTRES PARAMÉTRES DE RÉGLAGE (CRITÉRE DE RÉGLAGE)

GAMMA

Une correction dynamique du paramètre GAMMA peut être effectue.

MOTION (animée) : Calage perpetualant la visualisation d'images animées.

STILL (figée) : Calage perpetualant la visualisation d'images fixes.

GRADATION

La gradation peut être effectue.

MODE 1: Calage perpetant la visualisation d'images animées.

MODE 2: Calage perpettant la visualisation d'images fixes.

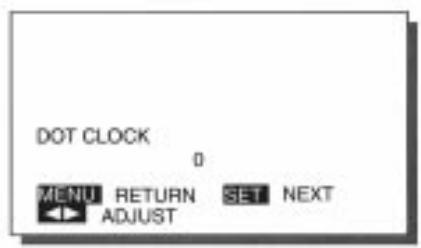

Les images peuvent devenir flues sur l'écran du moniteur suivant la fréquence d'horloge de l'ordinateur personnel utilisé. Si cela se produit, un réglage doit être fait. Le bouton ADJUST permet de faire un réglage dans les limites de -300 à +300.

CYCLE HORLOGE (Clock phase)

Les images peuvent devenir floues sur l'écran du moniteur suivant le cycle horloge de l'ordinateur personnel utilisé. Si cela se produit, un réglage doit être fait.

Le bouton ADJUST permet de faire un réglage dans les limites de 0 à 15.

PHASE DE SYNCHRONISATION (Sync phase)

Un tremblement vertical de l'écran risque de se manifester. Si cela se produit, effectuer un réglage avec le bouton ADJUST de façon à régler l'écran dans les limites de -2 à +1.

Paramètres de réglage

• À chaque fois que le bouton SET est pressé, un paramètre de réglage est sélectionné.
• Lorsque le paramètre GRADATION est automatiquement reconnu en mode SVGA, il ne peut pas'être régle.
• Ajustez les paramètres de réglage HORLOGE ANALYSE (Dot clock) et CYCLE HORLOGE (Clock phase) après avoir rappelé le mode normal avec le bouton WIDE.
• Dès que le mode SVGA a été automatiquement reconnu, un brouillage de l'écran risque de se produit suivant le type d'appareil raccordé au moniteur. Si cela se produit, faire un réglage du paramètre de réglage HORLOGE ANALYSE.

Si aucune opération n'est effectuee dans un delai de 60 secondes, la page-ecran disparait.

ORDINATEURSPERSONNELSPOUVANT ETRE RACCORDESAU MONI

Le Plasmavision a ete regle a lusine sur des valeurs de calage pour 11 sortes de signaux. (Consultez le tableau ci-dessous).
Des que l'un de ces signaux est applique a l'appareil, il est automatquement reconnu. Pour chacun de ces signaux, des
reglages ecran peuvent etre effectués conformément aux instructions de reglage ecran.

Le Plasmavision est également capable de conserver des réglages pour cinq types de signaux en plus des réglages qui ont été faits à l'usine, comme cela figure dans le tableau ci-dessous. Appliquez les signaux dont les réglages sont conservés en mémoire puis effectuez les réglages écran conformément aux instructions de réglage écran. Débrayez le bouton de réglage pour que le niveau introduit soit automatiquement conservé en mémoire. Une fois le réglage terminé, lorsque des signaux identiques à ceux du précalage sont appliqués au moniteur, ils sont indiqués sur l'écran ainsi que les niveaux de calage conservés en mémoire.

Signaux précalés en usine

Numéro de mode	Visualisation (points x lignes)	Fréquence de lignes (kHz)	Fréquence de trames (Hz)	Signal accepté
1	852 x 480	31,72	59,97	Remarque 1 Quand une carte graphique spécifique est utilisé
2	640 x 480	31,47	59,94	VGA
3	640 x 480	37,86	72,81	VGA 72 Hz
4	640 x 480	37,50	75,00	VGA 75 Hz
5	720 x 400	31,47	70,09	VGA 400 lignes
6	640 x 480	34,97	66,61	MAC 13RGB (1)
	640 x 480	35,00	66,67	MAC 13RGB (2)
7	640 x 400	24,83	56,42	PC98 24kHz
8	640 x 400	31,50	70,15	PC98 31kHz
9	800 x 600	35,16	56,25	SVGA 56Hz Remarque 2
10	640 x 480	15,73	59,94	60 trames
11	640 x 480	15,63	50,00	50 trames
12		15,63 à 60,00	50,00 à 75,00	Réglages utiliser
13
14
15
16

Remarque 1 : La carte graphique spécifique est un produit optionnel

2: Le mode de visualisation 800 × 600 est un affichage compressé réalisé par interpolation de compression. L'écran de visualisation est également comprés pour la visualisation.

Remarques concernant l'utilisation

Le nom des sociétés et les appellations commerciales qui sont mentionnés dans la presente documentation sont des marques de fabrique ou des marques de fabrique déposées des firmes respectives. Le numero de mode se rapporte aux modes de RENSEIGNEMENTS SUR LES SIGNAUX précalés pour le mode RGB et la source d'entrée.

PRODUITS OPTIONNEL

- Dispositif de fixation murale Position horizontal)	Pour un angle d'installation de 0°	P-42WB01-B
	Pour un angle d'installation de 5°	P-42WB02-B
	Pour un angle d'installation de 10°	P-42WB03-B
	Pour un angle d'installaitone de 15°	P-42WB04-B
- Dispositif de fixation murale (position verticale)	Pour un angle d'installation de 0°	P-42WB50-B
- Dispositif de fixation au plafond	Angle d'installation variable entre 0 et 15° Le tube n'est pas fourni avec le dispositif de fixation au plafond, consultez votre revendeur.	P-42CT01-B
-Tablette d'appui		P-42TT01-S
- Carte graphique	Quand une carte graphique est utilisé avec un ordinateur personnel DOS/V, un affichage écran 850 points x 480 lignes doit être sélectionné.	P-42GA04
-Borniers AV	Il s'agit d'un bornier AV HTM-42A spécifique. Avant de le fixer, dégager le cordon d'alimentation.	P42TE01-B

• Quand un produit optionnel est installé, se conformer aux instructions du produit optionnel pour l'utilisateur ou de la notice d'instructions. Les couleurs du Plasmavision et des produits optionnels peuvent être légèrement différents.

AVERTISSEMENT

• Demandez à votre revendeur d'assembler et d'installer vos apparéils.

Si vous effectuez les travaux d'assemblage et d'installation par vos propres moyens, l'appareil risque de faire une chute ou de se renverser, ce qui peut se traduire par un accident, un amortcé électrique voire une électrocution.

Appellation du modèle	HTM-42A
Taille de l'écran	42 pouces--92,0 cm (W) x 51,8 cm (H) x 105,6 cm (mesuré en diagonal par les coins)
Rapport largeur-hauteur	16:9
Poids	38,5 kg
Dimensions extérieures	103,5 (W) x 64,0 (H) x 15,0 (D) cm
Alimentation	Secteur alternatif 100-240V, 50/60 Hz
Puisance consommée	3,5 A
Dimensions d'écran	92,0 (W) x 51,8 (H) cm
Nombre de pixels de visualisation	852 (horizontal) x 480 (vertical)
Modes de visualisation	- Pour les entrées Vidéo et S-Viséo : NORMAL, AUTO, WIDE 1 (GRAND ECRAN 1), WIDE 2 (GRAND ECRAN 2), ZOOM 1, ZOOM 2 - Pour une entrée vidéo composant : NORMAL, WIDE 1 (GRAND ECRAN 1), WIDE 2 (GRAND ECRAN 2), ZOOM 1, ZOOM 2. - Pour une entrée RGB : NORMAL, WIDE (GRAND ECRAN)
Nombre de couleur de visualisation	16,77 millions (256 de chaque pour le rouge, le vert et le bleu)
Sortie son	2 W + 2 W (EIAJ)
Haut-parleurs	Deux haut-parleurs incorpôrs
Prises de raccordement extérieur
Vidéo	- Entrée vidéo Une prise BNC 1Vcc/75 Ω - Entrée S-vidéo Une prise S Y: 1Vcc/75 Ω C: 0,286Vcc/75 Ω - Entrée vidéo composant Trois prise BNC Y: 1Vcc/75 Ω Pb/B-Y: 0,7Vcc/75 Ω Pr/R-Y: 0,7 Vcc/75 Ω
Format compatible	- NTSC, PAL, SECAM, N-PAL, M-PAL, 4,43NTSC
Ordinateur personnel	- Entrée RGB Une prise mD-Sub 15 broches 3 rangées Signal vidéo: 0,7Vcc/75 Ω Signal de synchronisation: Niveau TTL ou 0,3Vcc/75Ω
Son	- Entrée son Un système à deux prise à fiche (G/D) 500 mV efficace/22 kΩ mini.
Conditions de fonctionnement	Température: 0 à 40°C Humidité: 20 à 90%
Accessoires	Deux serre-câbles, un cordon d'alimentation, un boîtier de télécommande (P-42RM01-B), deux piles AA, un manuel de l'utilisateur, deux appliques (deux sortes), deux vis de fixation (deux sortes)

• Sous réserve de modifications de la fiche technique et de l'aspect extérieur de l'appareil à des fins d'amélioration du produit.

Prise d'entrée RGB (visualisation à l'entrée RGB INPUT).

Se raccorde à la prise de sortie RGB d'un ordinateur personnel.

• Le commutateur de synchronisation (TTL/ANALOG) est implanté à l'arrêt des prises de synchronisation de lignes 13 broches et de synchronisation de trames 14 broches.

No. de broche	Signal d'entrée	No. de broche	Signal d'entrée
1	Rouge	9
2	Vert	10	Masse
3	Bleu	11
4		12
5	Masse	13	Synchronisation de lignes
6	Masse	14	Synchronisation de trames
7	Masse	15
8	Masse	Côté externe

Réglementation .... HTM-42A

• UL, CSA .... Sécurité: UL1950/CSA C22.2 No.950/Classe FCC EMC: FCC Partie 15 Classe A
• CE ............ Sécurité: EN60950 1992A1: 1993/A2: 1993

EMC: EN55022 1994, Classe A
EN61000-3-2 1995
EN61000-3-3 1995
EN50082-2 1995
EN61000-4-2 1995
EN61000-4-4 1995
EN61000-4-8 1993
ENV50140 1993
ENV50141 1993
ENV50204 1995

• AS ............ Sécurité: IEC950 A1/A2/A3/A4

EMC: AS/NZS 3548

AVANT D'EFECTUER LE NETTOYAGE DE L'APPAREIL

Débranche systématique le cordon d'alimentation de la prise de courant.

Nettoyage du coffret de l'appareil et du boitier de télécommande

Ne jamais se servir de benzène, diluant à peinture ou autres sortes de solvants. En effet, ils peuvent endomgar la surface du coffret du moniteur ou du boitier de télécommande, de la face avant de la grille et écailler la peinture.

Essuyez les surfaces à nettoyer sans brutalité avec un morceau d'étoffeouple.

Si les tâches sont tenaces, humidifiez un morceau d'étoffe souse avec un produit d'entretien neutre et dilué à l'eau, essorrez le tissu et nettoyer. Faire une finition avec un morceau d'étoffe souse et sèche.

Entretien de la surface de I'ecran

Essuyer la surface sans brutalité avec un morceau d'etoffe souse.

La surface se raye facilement et ceci implique de ne pas frottier fortement avec un objet dur.

AVANT DE FAIRE APPEL À UN DÉPANNAGE

Si vous pensez que le moniteur est en panne, vérifie tout d'abord avec les instructions suivantes.

Quand ceci se produit	Vérifiez cela
- La mise sous tension est impossible.	- Le cordon d'alimentation est-il débranché?
- Aucune image n'apparait sur l'écran.	- Le cable de raccordement reliant un autre apparéil est-il débranché?
- Le boîtier de télécommande est inopérant.	- Les piles placées dans le boîtier sont-elles installées correctement? - Les piles du boîtier sont-elles épuisées? - Commandez-vous les fonctions du moniteur d'une position éloignée? - N'êtes-vous pas en train de commander les fonctions du moniteur alors que la section de transmission du boîtier de télécommande n'est pas dirigée vers le microrécepteur de rayons infrarouges du moniteur? - Y-a-t-il un obstacle entre le moniteur et le boîtier de télécommande?
- Un craquement se manifeste.	- Cette sorte de bruit provient d'une dilatation et de la contraction du coffret de l' apparéil sous l'effet des variations de température de la piece.
- Un ronflement se manifeste.	- Le Plasmavision est doté d'aillettes de refroidissement dont le role est d'empêcher l'accroissement de température interne pendant son fonctionnement. Le bruit que vous entendez est celui du ventilateur de refroidissement en marche.
- Des points apparaillent sur l'écran.	- Le syntoniseur raccordé au moniteur n'est-il pas affecté par des parasites extérieurs produits par une voiture, un train, des lignes à haute tension, des tubes au néon ou tout autre apparéil de même type?
- La couleur et la teinte sont anormales.	- Certains réglages video complémentaires ne sont-ils pas nécessaire?
- Le son n'est pas délivré.	- Les haut-parleurs internes ne sont-ils pas hors service?
- Le message ERRORMESSAGE CONDITION 1 (condition de message erreur 1) apparaît sur l'écran.	- Le ventilateur de refroidissement est en panne. Coupez l'alimentation.
- Le message ERRORMESSAGE CONDITION 2 (condition de message erreur 2) apparaît sur l'écran.	- La température interne du moniteur est trop élevé. Coupez l'alimentation. (Le moniteur peut être remis sous tension)dès que la température a diminué).
