Type de produit	Moniteur de studio actif
Marque	BEHRINGER
Modèle	MS20
Catégorie	Moniteur
Dimensions (H x L x P)	239 mm x 154 mm x 187 mm
Poids (paire)	Moniteur droit : 3,7 kg / Moniteur gauche : 2,05 kg
Alimentation électrique	120/230 V~, 50-60 Hz
Consommation électrique	80 watts
Bande passante	65 Hz - 25 kHz
Puissance de sortie	2 x 10 watts
Haut-parleurs	Moteur aigu 65 mm (2 1/2", 8 Ω) / Woofer 92 mm (3 5/8", 4 Ω)
Entrées audio analogiques	Line 1 : mini-jack stéréo 3,5 mm / Line 2 : 2 x cinch/RCA stéréo
Entrées numériques	Optique TOSLINK et coaxiale RCA
Sortie casque	Jack stéréo 3,5 mm
Fonctions principales	Commandes de volume, graves (Bass), aigus (Treble), sélecteur d'entrée numérique, mixage interne de deux sources, blindage magnétique
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Protection contre les chocs électriques ; ne pas ouvrir le capot ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un professionnel qualifié
Informations générales	Garantie 1 an ; enregistrement en ligne recommandé

FOIRE AUX QUESTIONS - MS20 BEHRINGER

Quelle est la puissance des haut-parleurs du MS20 ?

Le MS20 délivre 2 x 10 watts avec un moteur aigu de 65 mm et un woofer de 92 mm.

Comment brancher le moniteur gauche au moniteur droit ?

Utilisez le câble fourni : reliez la sortie TO LEFT SPEAKER du moniteur droit à l'entrée FROM RIGHT SPEAKER du moniteur gauche.

Puis-je utiliser un casque avec le MS20 ?

Oui, branchez votre casque sur la sortie PHONES en face avant. Les haut-parleurs sont alors automatiquement désactivés.

Comment régler le volume des graves et des aigus ?

Tournez les potentiomètres BASS et TREBLE situés sur la face avant pour ajuster respectivement les graves et les aigus.

Quel type d'entrées numériques possède le MS20 ?

Le MS20 dispose d'une entrée optique TOSLINK et d'une entrée coaxiale RCA. Utilisez le sélecteur arrière pour choisir l'entrée active.

Comment éviter la surchauffe du moniteur ?

Assurez une circulation d'air suffisante autour de l'appareil et ne le placez pas sur une source de chaleur (ampli, radiateur).

Que faire en cas de dysfonctionnement ?

Ne tentez pas de réparer vous-même. Contactez un professionnel qualifié ou le revendeur BEHRINGER. L'intérieur ne contient aucune pièce réparable par l'utilisateur.

Puis-je placer le MS20 près d'un écran d'ordinateur ?

Oui, le MS20 bénéficie d'un blindage magnétique qui évite les interférences avec les écrans.

Comment nettoyer le moniteur ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez jamais de liquides ou de produits abrasifs.

Quelle est la tension d'alimentation du MS20 pour l'Europe ?

Le MS20 est compatible avec 120/230 V~, 50-60 Hz. Vérifiez l'étiquette au dos pour la tension exacte selon votre région.

MODE D'EMPLOI MS20 BEHRINGER

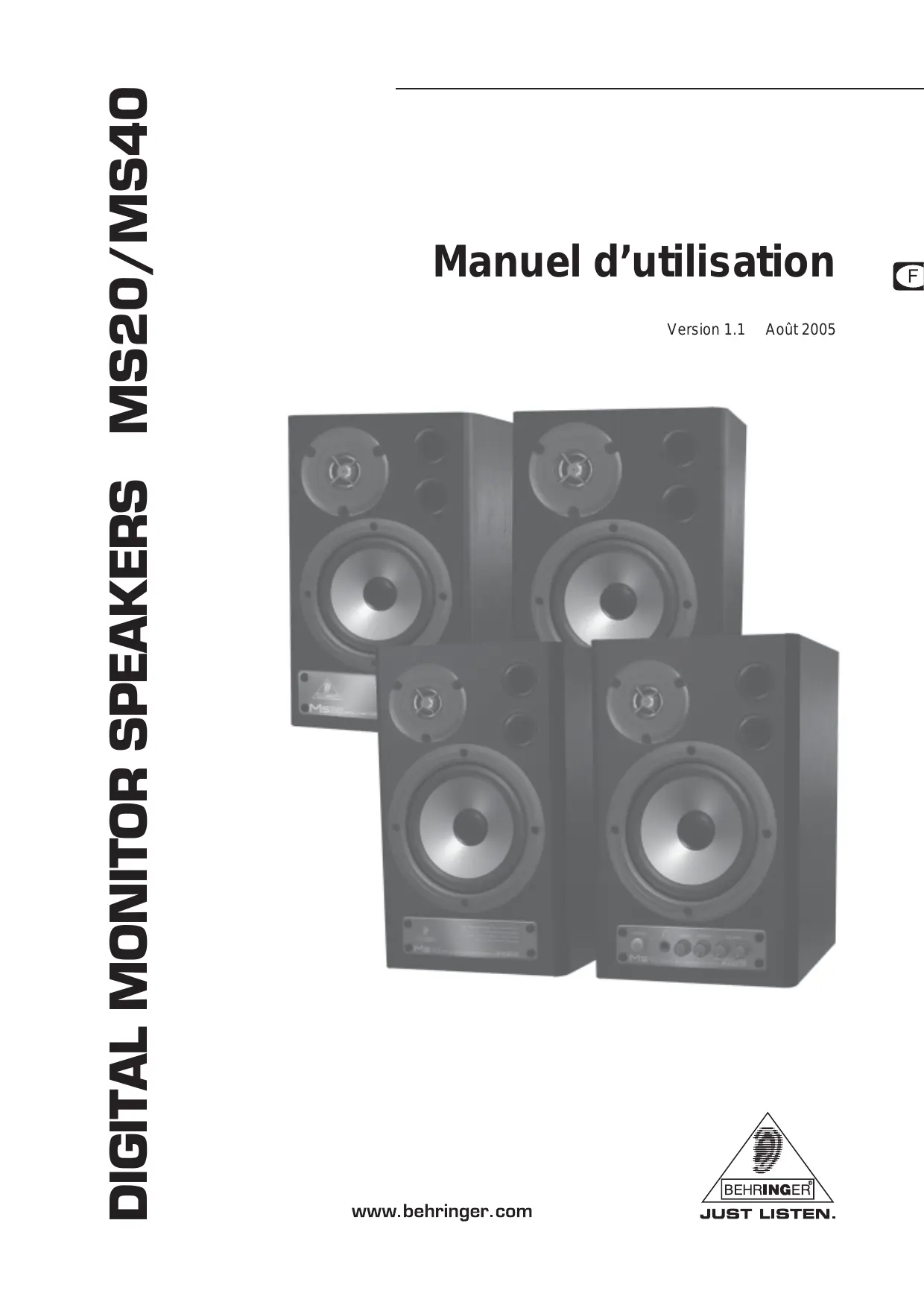

Manuel d'utilisation

Version 1.1 Août 2005

Attention:

Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Avertissement:

Pour réduire les risques de feu et de choc électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil. Elle peut provoquer des chocs électriques.

Ce symbole signale les consignes d'utilisation et d'entretien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

THIS EQUIPMENT IS CAPABLE OF DELIVERING SOUND PRESSURE LEVELS IN EXCESS OF 90 dB, WHICH MAY CAUSE PERMANENT HEARING DAMAGE.

Caractéristiques techniques et apparences susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs/agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise. 10) Installez le cordon d'alimentation de telle façon qu'il ne puisse pas être endommagé, tout particulièrement à proximité des prises et rallonges électriques ainsi que de l'appareil. 11) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 12) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

13) Débranche l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps. 14) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 15) AVERTISSEMENT - Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, agissez sur l'appareil uniquement dans les limites définies par ces consignes, sauf si vous êtes qualifié pour faire plus.

1. Introduction

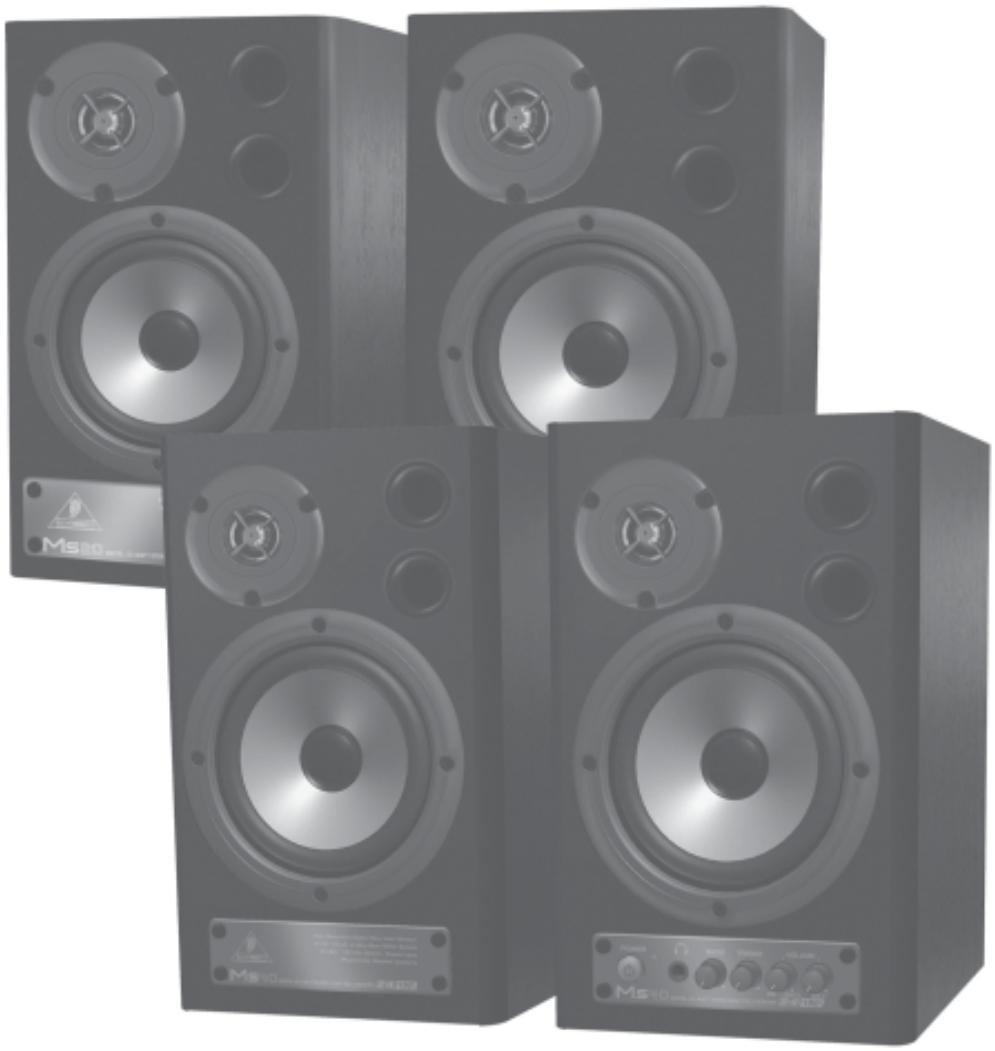

Merci de la confiance que vous nous avez prouvée en achetant un système MS20 ou MS40. Bénéficiant d'une réponse précise et linéaire, ces moniteurs actifs possèdent une connectique complète qui leur permet de s'adapter à toute une variété d'environnements. Utilisez-les avec votre système de MAO pour l'audio ou le multimédia, mais également comme retours pour un ensemble de claviers ou un enregistrement témoin.

Les MS20 et MS40 possèdent un couple d'entrées numériques ainsi qu'une paire d'entrées analogiques pour le câblage des sources sonores variées dont deux sont mixables en interne. Ils bénéficient également d'une sortie casque et d'un blindage magnétique pour le placement à proximité d'écrans d'ordinateur.

Le présent manuel est avant tout destiné à vous familiariser avec des termes et concepts précis afin que vous puissiez utiliser toutes les fonctions de votre matériel. Après l'avoir lu, archivez-le afin de pouvoir le consulter ultérieurement.

1.1.1 Livraison

Vos MS20 ou MS40 ont été emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'ils ne présentent aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS les moniteurs mais informez-en votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Nous vous recommandons d'utiliser une mallette de transport pour garantir une protection optimale à vos moniteurs lorsque vous les utilisez ou les transportez. Utilisez toujours l'emballage d'origine pour éviter d'endommager vos moniteurs lorsque vous les envoyez ou les stockez. Ne laissez jamais vos moniteurs ou leur emballage entre les mains d'enfants sans surveillance. Respectez l'environnement si vous jetez l'emballage.

Attention!

Les systèmes MS20 et MS40 peuvent produire des pressions sonores extrêmes. N'oubliez pas que des volumes sonores élevés fatiguent votre système auditif et peuvent même l'endommager de façon irrémédiable. Travailliez toujours à des puissances raisonnables.

1.1.2 Mise en service

Assurez-vous que la circulation d'air autour de vos MS20 ou MS40 est suffisante et ne les posez pas au-dessus d'un ampli de puissance ou d'une source de chaleur afin de leur éviter tout problème de surchauffe.

Avant de raccorder vos moniteurs à la tension secteur, vérifiez que cette dernière correspond bien à la tension inscrite sur l'étiquette du panneau arrêté des moniteurs.

La connexion au secteur s'effectue grâce au cordon d'alimentation fourni, conforme aux normes de sécurité en vigueur.

1.1.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet www. behringer. com (ou www. behringer. fr). Vous y trouvez également nos conditions de garantie.

La société BEHRINGER accorde un an de garantie* pour les défauts matériels ou de fabrication à compter de la date d'achat. Au besoin, vous pouvez télécharger les conditions de garantie en français sur notre site http://www.behringer.com ou les réclamer par téléphone au [phone].

Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez vous, vous pouvez également vous adresser directement à l'une de nos filiales. Vous trouvez la liste de nos filiales dans l'emballage d'origine de votre produit (« Global Contact Information/European Contact Information »). Si vous n'y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouvez également les contacts BEHRINGER dans la zone « Support » de notre site www.behringer.com.

Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération!

• D'autres dispositions sont en vigueur pour les clients de l'Union Européenne. Pour tout complément d'information, les clients de l'UE peuvent contacter l'assistance française BEHRINGER.

2. Commandes et connexions

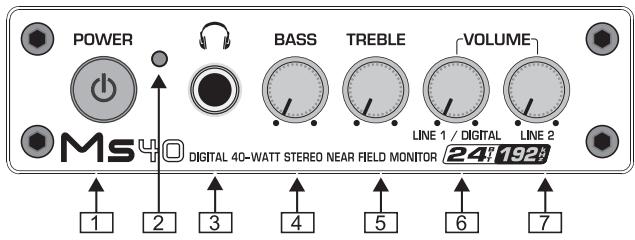

Fig. 2.1: Commandes et connexions de la face avant (moniteur droit)

1 Utilisez le commutateur POWER pour allumer ou éteindre les moniteurs. Verifiez qu'il est en position « Arrêt » avant de relier le système de moniteurs à la tension secteur. N'oubliez pas que le commutateur POWER ne désolidarise pas totalement les moniteurs de la tension secteur. C'est pourquoi nous vous recommendons de les débrancher avant de les laisser inutilisés pendant un long laps de temps. Allumez toujours vos moniteurs en dernier et éteignez-les systématiquement en premier afin d'éviter qu'ils amplifient et diffusent tout bruit de mise sous ou hors tension générale par d'autres équipements de votre studio. 2 Cette LED signale que vos moniteurs sont allumés. 3 Reliez votre casque à la sortie PHONES sur jack stéreo. Dès qu'un casque est raccordé aux moniteurs, les haut-parleurs de ces derniers sont automatiquement désactivés. 4 Le potentiomètre BASS règle le volume des graves. 5 La commande TREBLE fait de même avec les aigus.

Les potentiomètres VOLUME 6 et 7 déterminent le volume des sources qui alimentent vos moniteurs MS20/MS40 :

6 Utilisez LINE 1/DIGITAL pour régler le volume du signal de l'entrée analogue LINE 1 [12] et des entrées numériques [8] et [9]. 7 De même, utilisez le potentiomètre LINE 2 pour régler le volume de l'entrée analogue LINE 2 [13]. Attention! Des volumes sonores élevés peuvent endommager votre système auditif ainsi que votre casque audio et vos haut-parleurs. Avant d'allumer vos moniteurs, placez les potentiomètres VOLUME en butée gauche. Travailliez toujours à des puissances raisonnables.

Fig. 2.2: Panneau arrière (moniteur droit)

8 Entrée OPTICAL. Raccordez un cable optique à cette entrée pour la transmission de signaux numériques. 9 L'entrée COAXIAL est conçue pour recevoir des signaux numériques transportés par une liaison coaxiale. 10 Utilisez ce selecteur pour sélectionner l'entrée numérique utilisée (OPTICAL ou COAXIAL).

11 NUMERO DE SERIE. 12 Vous pouvez alimenter l'entrée LINE 1 sur mini-jack stéréo avec diverses sources (lecteur CD ou MD par exemple). 13 Utilisez l'entrée LINE 2 sur cinch pour le raccordement d'une carte son, d'un clavier ou d'un expandeur. Les deux entrées stéréo permettent d'alimenter simultanément les moniteurs avec des sources sonores différentes. 14 Connecteur TO LEFT SPEAKER. Utilisez le cable fourni pour relier les deux moniteurs entre eux afin qu'ils forment un système de diffusion stéréo. 15 On effectue la liaison avec la tension secteur via l'embase secteur bipolaire standard. Un cordon d'alimentation correspondant est fourni. Avant de brancher vos moniteurs sur la tension secteur, assurez-vous qu'ils sont éteints et que leurs potentiomètres de volume sont en butée gauche afin d'éviter tout dommage aux haut-parleurs ou à d'autres éléments de votre système.

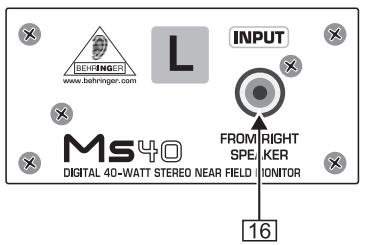

Fig. 2.3: Panneau arrière (moniteur gauche)

16 Connecteur FROM RIGHT SPEAKER. Raccordez cette embase au cable haut-parleur relié à l'embase TO LEFT SPEAKER du moniteur gauche.

3. Câblage

Les moniteurs MS20 et MS40 sont conçus pour être compatibles avec différents types de liaison, ce qui leur permet de s'adapter à quasiment toutes les applications.

Le moniteur droit regroupe toutes les connexions audio alors que le moniteurGauche n'est doté que d'un connecteur destiné au raccordement avec le moniteur droit.

Eteignez toutes les sources sonores avant la première mise en service des moniteurs.

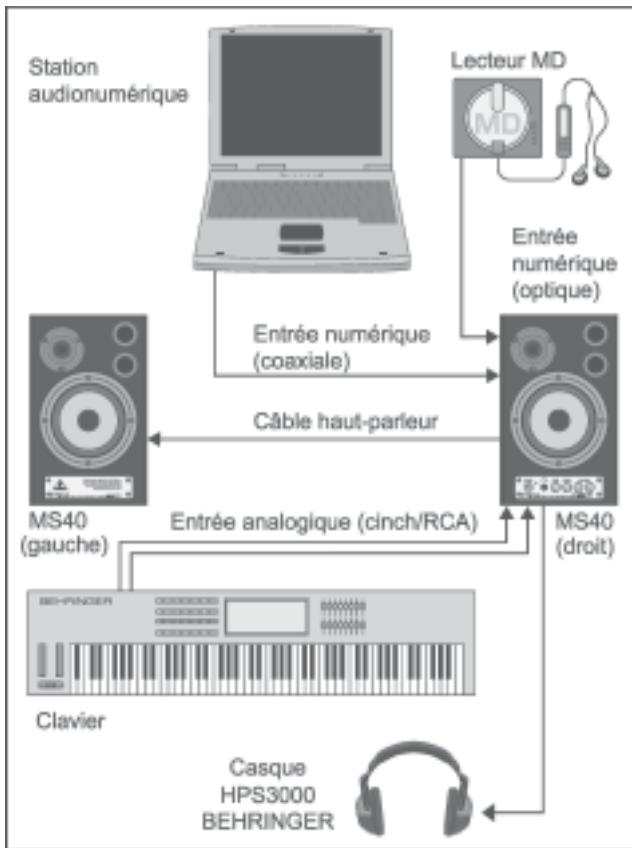

Fig. 3.1: Application avec un ordinateur et un clavier

Câblez d'abord les deux moniteurs entre eux. Pour ce faire, branchez une extrémité du câble fourni dans l'embase TO LEFT SPEAKER 14 du moniteur droit et l'autre extrémité du câble dans l'embase FROM RIGHT SPEAKER 16 du moniteur gauche.

Reliez les sorties analogiques de votre console, de votre clavier ou de votre carte son à l'entrée ligne LINE 1 [12]. Vous pouvez raccorder une seconde source au système en utilisant l'entrée ligne LINE 2 [13].

Si vous possédez une source sonore dotée d'une sortie numérique, un lecteur CD ou MD par exemple, câblez-la à l'une des entrées numériques 8 ou 9. Avec le sélecteur 10, déterminez ensuite l'entrée numérique que vous pouvez entendre.

Les systèmes MS20 et MS40 permettent de mixer deux sources en interne grâce aux potentiomètres de volume 6 et 7. Vous pouvez ainsi écouter simultanément deux signaux audio différents. Dans la configuration décrite par l'illustration, on peut par exemple écouter le signal du lecteur MD ou de l'ordinateur et y ajouter le son du clavier qu'on est en train de jouer.

Les moniteurs MS20 et MS40 bénéficient d'un blindage magnétique pour que vous puissiez les placer sans problème à proximité d'écrans d'ordinateur sans risquer de dommages matériels ni déplorer les effets du rayonnement magnétique. Afin d'éviter tout problème de renflement, ne placez pas vos moniteurs MS20 ou MS40 à proximité d'un ampli de puissance.

Haut-parleurs

MS20

Moteur aigu 65 mm (2 1/2", 8 Ω)

Woofer 92 mm (3 5/8", 4 Ω)

MS40

Moteur aigu 65 mm (2 1/2"), 8 Ω

Woofer 120 mm (4 3/4"), 4 Ω

Entres audio

Line 1 Embase jack stereo de 3,5 mm, niveau d'entrée 20k

Line 2 2 embases cinch/RCA (stéréo), niveau d'entrée 20k

Entrées numériques

Optical TOSLINK

Coaxial Cinch/RCA

Convertisseurs 24-bit

Fréquence

d'échantillonnage ≤ 192 kHz

Caractéristiques du système

MS20

Etage de puissance 2 x 10 watts

Bande passante De 65 Hz à 25 kHz

MS40

Etage de puissance 2 × 20 watts

Bande passante De 50Hz à 25kHz

Alimentation électrique

Tension secteur États-Unis / Canada

120V~, 60Hz

Europe / Royaume-Uni / Australie

230 V\~, 50 Hz

Chine

220 V\~, 50 Hz

Japon

100 V~, 50 - 60 Hz

Modèle général d'exportation

120/230 V~, 50 - 60 Hz

Consommation électrique

MS20 80 watts

MS40 90 watts

Dimensions/poids

MS20

Dimensions 239 mm x 154 mm x 187 mm (H x L x P)

Moniteurs droit : 3,7 kg / gauche : 2,05 kg

MS40

Poids Moniteurs droit:4,9kg/gauche:3,2kg

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.
