MODE D'EMPLOI FCV100 BEHRINGER
Manuel d'utilisation
Version 1.1 Juillet 2003

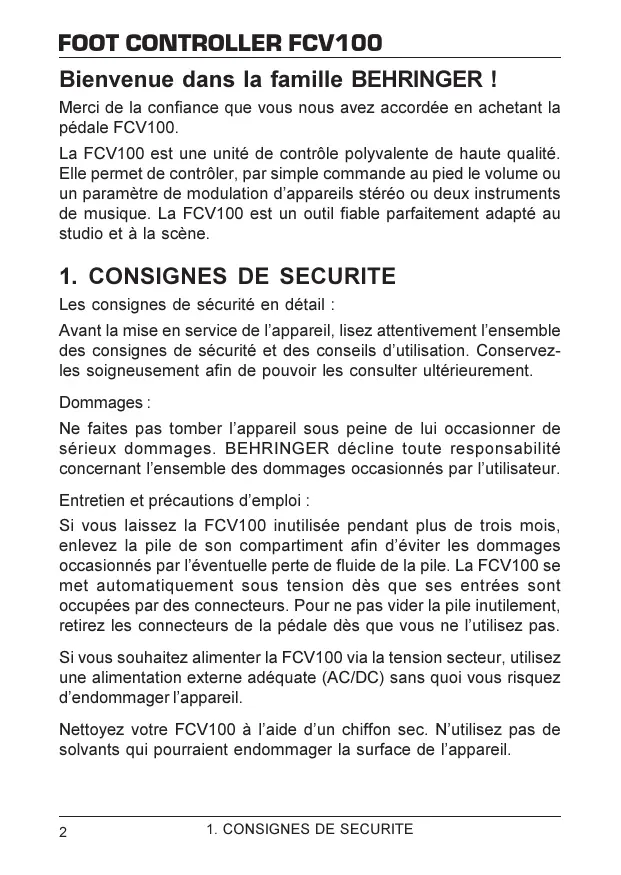

Bienvenue dans la famille BEHRINGER!
Merci de la confiance que vous nous avez accordée en achetant la pédale FCV100.
La FCV100 est une unité de contrôle polyvalente de haute qualité. Elle permet de contrôler, par simple commande au pied, le volume ou un paramètre de modulation d'appareils stéréo ou de deux instruments de musique. La FCV100 est un outil fiable parfaitement adapté au studio et à la scène.
1. Consignes de sécurité
Les consignes de sécurité en détail :
Avant la mise en service de l'appareil, lisez attentivement l'ensemble des consignes de sécurité et des conseils d'utilisation. Conservez les soigneusement afin de pouvoir les consulter ultérieurement.
Dommages :
Ne faites pas tomber l'appareil sous peine de lui occasionner des sérieux dommages. BEHRINGER decline toute responsabilité concernant l'ensemble des dommages occasionnés par l'utilisateur.
Entretien et précautions d'emploi :
Si vous laissiez la FCV100 inutilisée pendant plus de trois mois, enlevez la pile de son compartiment afin d'éviter les dommages occasionnés par l'éventuelle perte de fluide de la pile. La FCV100 se met automatiquement sous tension dès que ses entrées sont occupées par des connecteurs. Pour ne pas vider la pile inutilement, retirez les connecteurs de la pédale dès que vous ne l'utilisez pas.
Si vous souhaitez alimenter la FCV100 via la tension secteur, utilisez une alimentation externe adaptée (AC/DC) sans quoi vous risquez d'endommager l'appareil.
Nettoyez votre FCV100 à l'aide d'un chiffon sec. N'utilisez pas de solvants qui pourraient endommager la surface de l'appareil.
2. Commandes et connexions

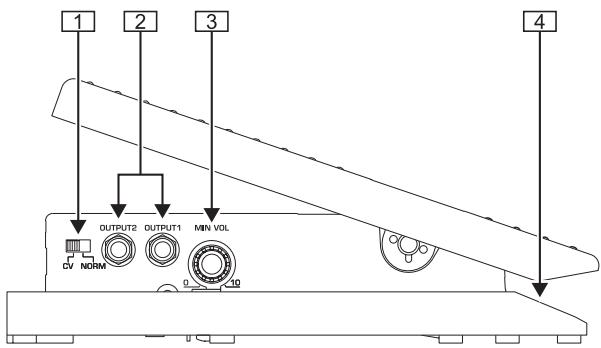

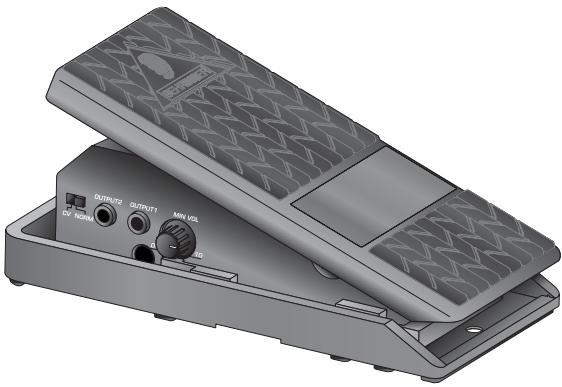

Fig. 2.1: Commandes et connexions de la FCV100 (1)
En mode « NORM », la FCV100 peut contrôler le volume de deux instruments. Les signaux des entrées INPUT 1/2 sont routés sur les sorties OUTPUT 1/2. En mode « CV », la FCV100 peut commander le volume ou la modulation d'autres instruments. Pour ce faire, reliez la sortie OUTPUT 2 à l'entrée de volume ou de modulation de l'instrument. Dans ce mode, lorsque la sortie OUTPUT 2 est utilisée, les entrées/sorties INPUT/OUTPUT 1 peuvent être utilisées pour contrôler le volume d'un instrument supplémentaire comme en mode « NORM ». Toutes les liaisons sont représentées sur des connecteurs jack 6,3 mm symétriques. En mode « NORM », le signal de l'entrée de la FCV100 est transmis à différents instruments. En mode « CV », si vous n'utilisez que la sortie OUTPUT 2, la FCV100 joue alors le rôle d'un contrôleur CV (Controlled Voltage) délivrant uniquement un signal de commande. 3 Avec la pédale fermée, on augmente le volume en tournant le potentiomètre MIN VOL dans le sens des aiguilles d'une montre. Cette commande permet de définir la plage de volume. 4 On contrôle le volume avec le potentiomètre de volume ou avec le plateau de la pédale.

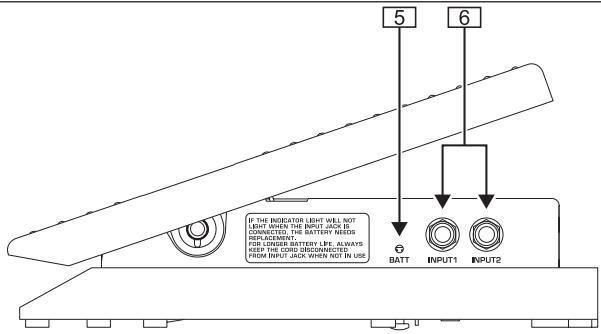

Fig. 2.2: Commandes et connexions de la FCV100 (2)
Vous devez recharger la pile de la pédale lorsque le voyant d'état de la pile reste éteint ou s'allume faiblement. Consultez le chapitre 3 « INSTALLATION & REMPLACEMENT DE LA PILLE » à ce sujet. En mode « NORM », raccordez vos instruments aux entrées INPUTS 1/2. En mode « CV », la sortie OUTPUT 2 ne délivre pas de signal audio de l'entrée INPUT 2 mais un signal de commande. En mode « CV », vous pouvez aussi utiliser l'entrée/sorting INPUT 1/OUTPUT 1 pour contrôler le volume d'un second instrument.

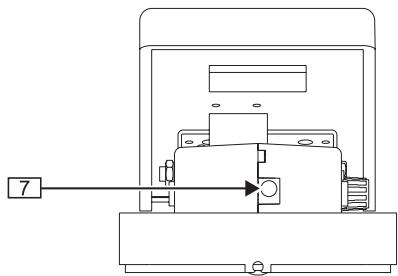

Fig. 2.3: Commandes et connexions de la FCV100 (3)
On alimente la FCV100 soit avec un transformateur 12 V DC, soit avec une pile 9 V de type 6LR91. Si vous installez simultanément une pile et une alimentation externe, la pédale n'utilise que cette dernière afin d'économiser la pile.
3. Installation & remplacement de la PILE
Ouvrez le compartiment de la pile en procédant comme suit :
- Desserrez la vis de la base de la FCV100 et retirez la plaque.
- Remplacez la pile par une nouvelle puis revissez la plaque.
Pour économiser la pile, n'oubliez pas de débrancher les câbles raccordés à la pédale dès que vous ne l'utilisez pas.
4. Liaisons

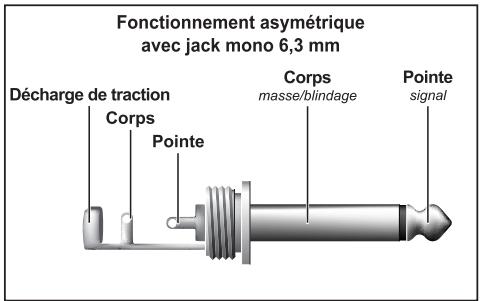

Fig. 4.1: Jack mono 6,3 mm

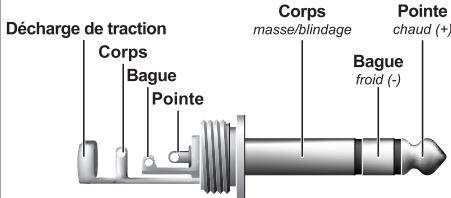

Fonctionnement symétrique avec jack stéréo 6,3-mm
Fig. 4.2: Jack stéréo 6,3 mm Pour le passage du mode de fonctionnement symétrique au mode de fonctionnement asymétrique, il faut pointer la bague et le corps.
5. Garantie
Vous pouvez consulter nos conditions de garantie actuelles sur le site Internet http://www.behringer.com. Bien entendu, vous pouvez aussi nous contacter par e-mail (support@behringer.de), par fax au +49 2154 9206 4199 ou encore par téléphone au +49 2154 9206 4166.
| Entrées/sorties | embases jack stéreo 6,3 mm |
| Niveau d'entrée max. | 2 V (RMS) |
| Impédance d'entrée | 300 kΩ |
| Impédance de sortie | 560 Ω |
| Amortissement de sortie | 0-70 dB |
| Distorsion (THD) | 0,04% (1 kHz @ 1 V (RMS) sortie) |
| Rapport signal/bruit | 94 dB |
| Alimentation | transformateur 12 V DC |
| Pile | pile 9 V, Type 6LR91 |
| Consommation électrique | 5 mA |
| Dimensions | 150 mm x 130 mm x 60 mm |
| Poids | approx. 650 g |
La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'où les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.
